En tentant de remettre en état des magnétoscopes à bobine tel que mon Sony AV-3670CE ou mon Philips LDL1000, il me fallait des bandes vidéos à y mettre pour les tester.
Ces magnétoscopes utilisent de la bande vidéo 1/2’’ sur des bobines.

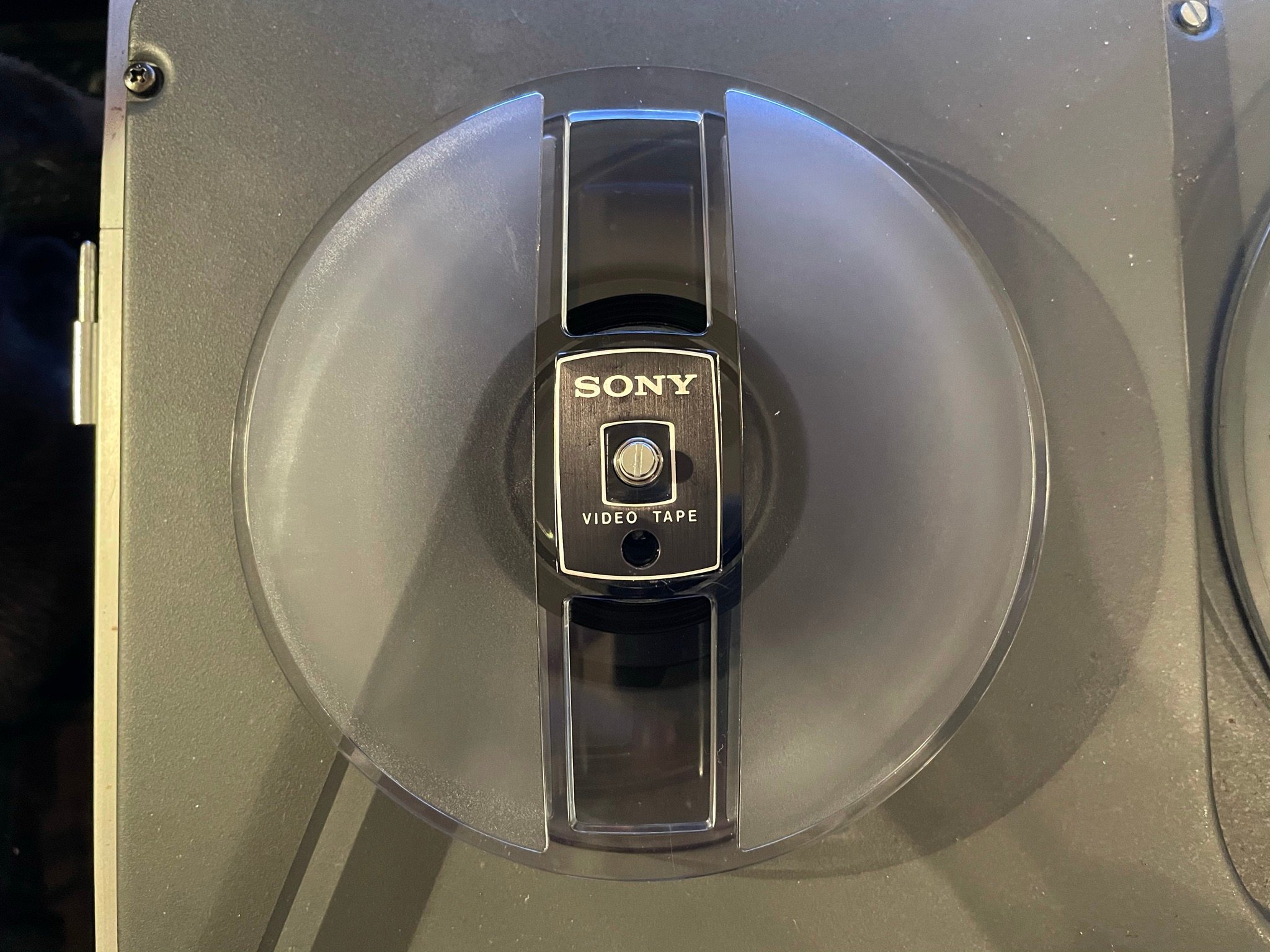

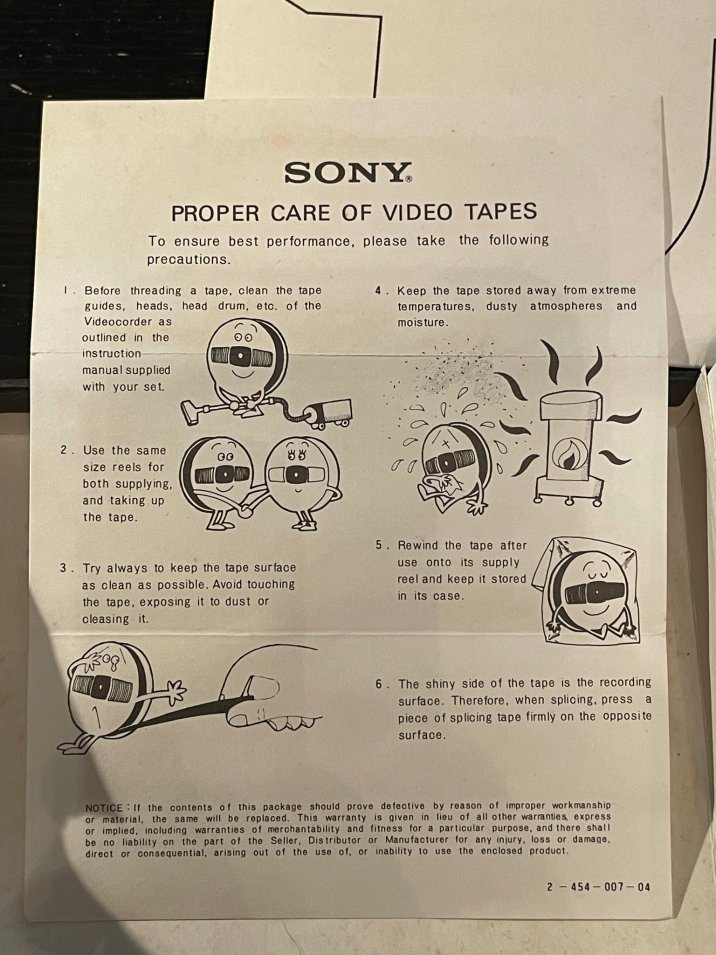

J’ai quelques bobines avec des bandes d’époque mais elles ne sont plus tellement en bon état.
Les bandes Sony souffrent du syndrome sticky-shed et laissent des dépôts à chaque utilisation. Ce n’est pas une bonne idée de s’en servir.
De plus, arriver à en trouver d’autres est un peu compliqué de nos jours.

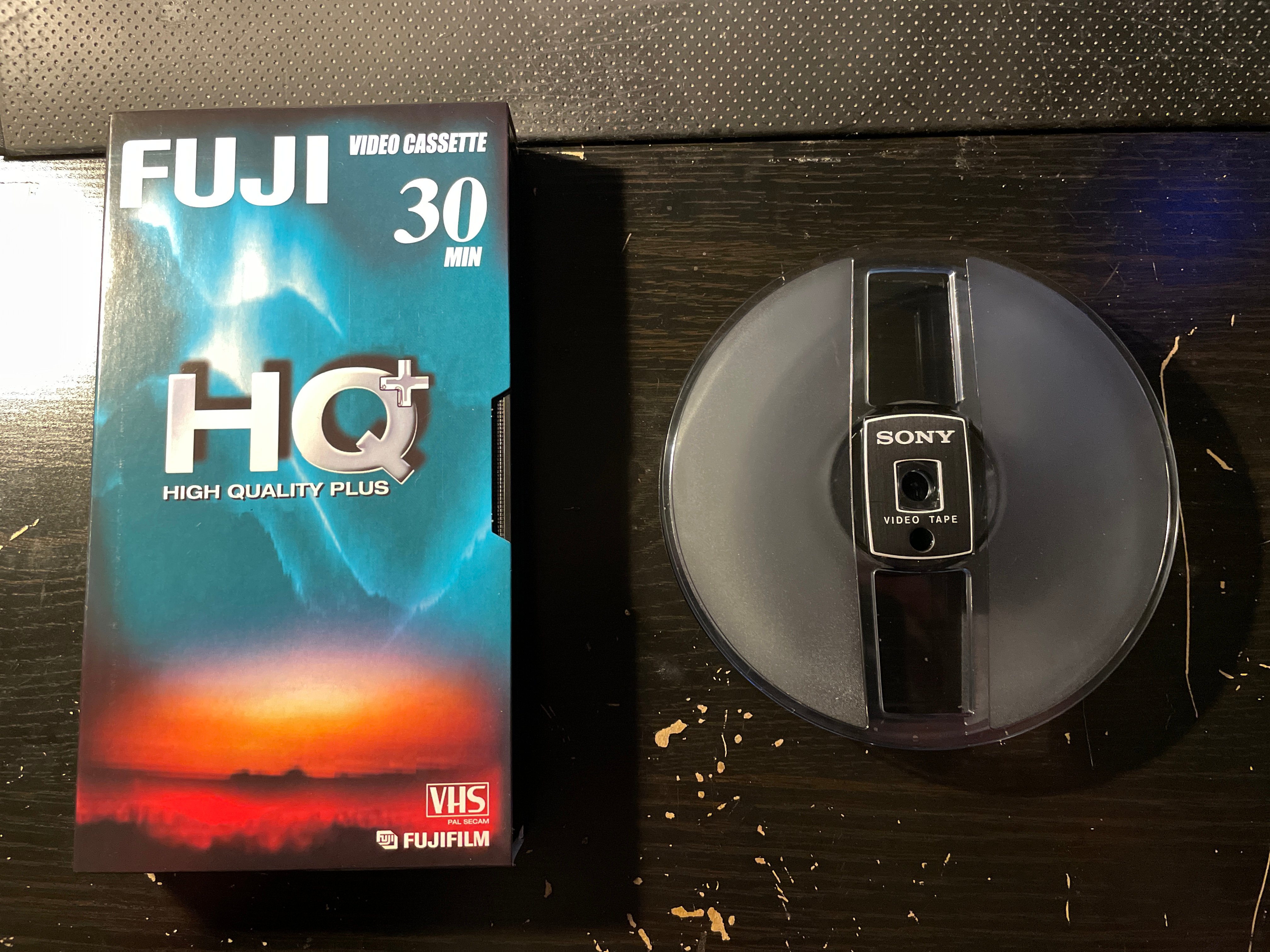

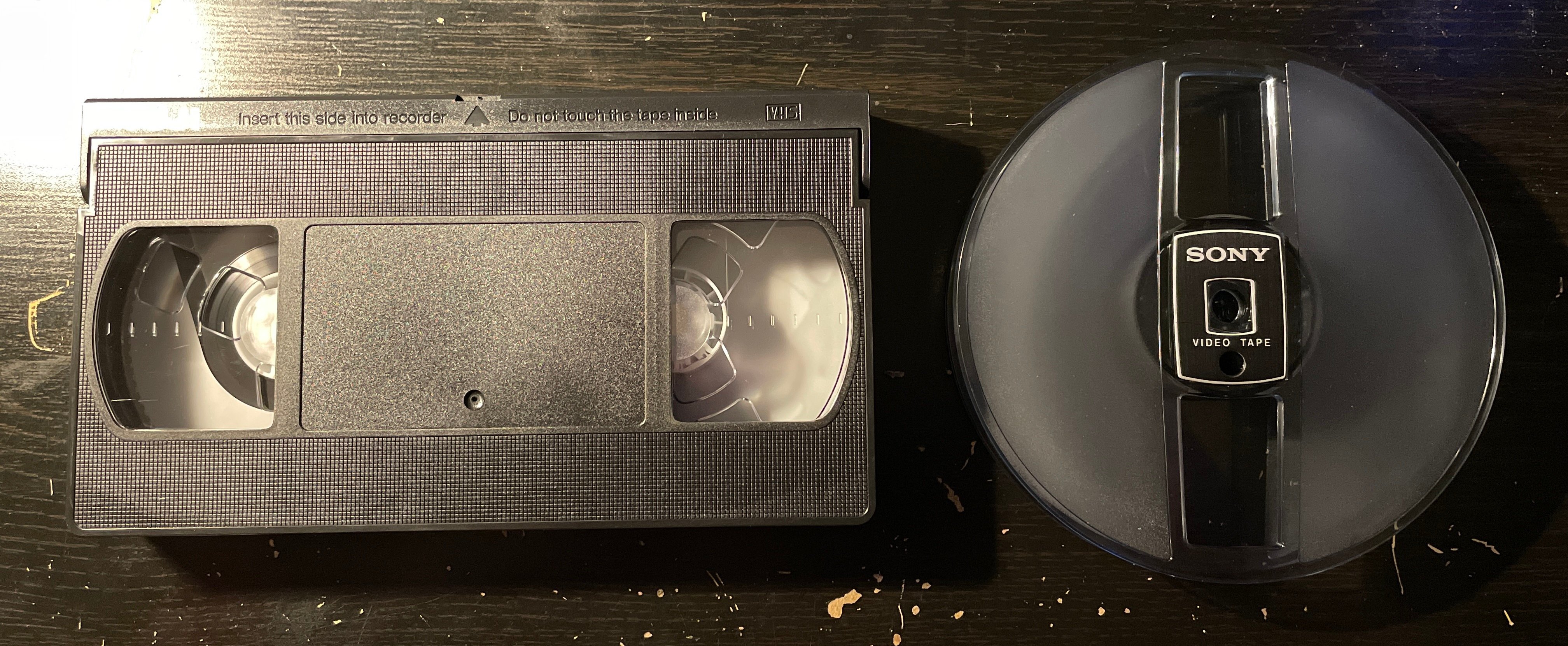

Vu que ces magnétoscopes utilisent de la bande vidéo 1/2’’, j’ai pensé utiliser de la bande vidéo issue de cassettes VHS pour remplir une bobine vide.
On trouve très facilement des tonnes de VHS d’occasion en bon état pour pas trop cher.
Et le résultat fonctionne très bien !
L’image saute un peu car le magnétoscope avait encore besoin d’une remise en état électronique au moment de faire ces vidéos

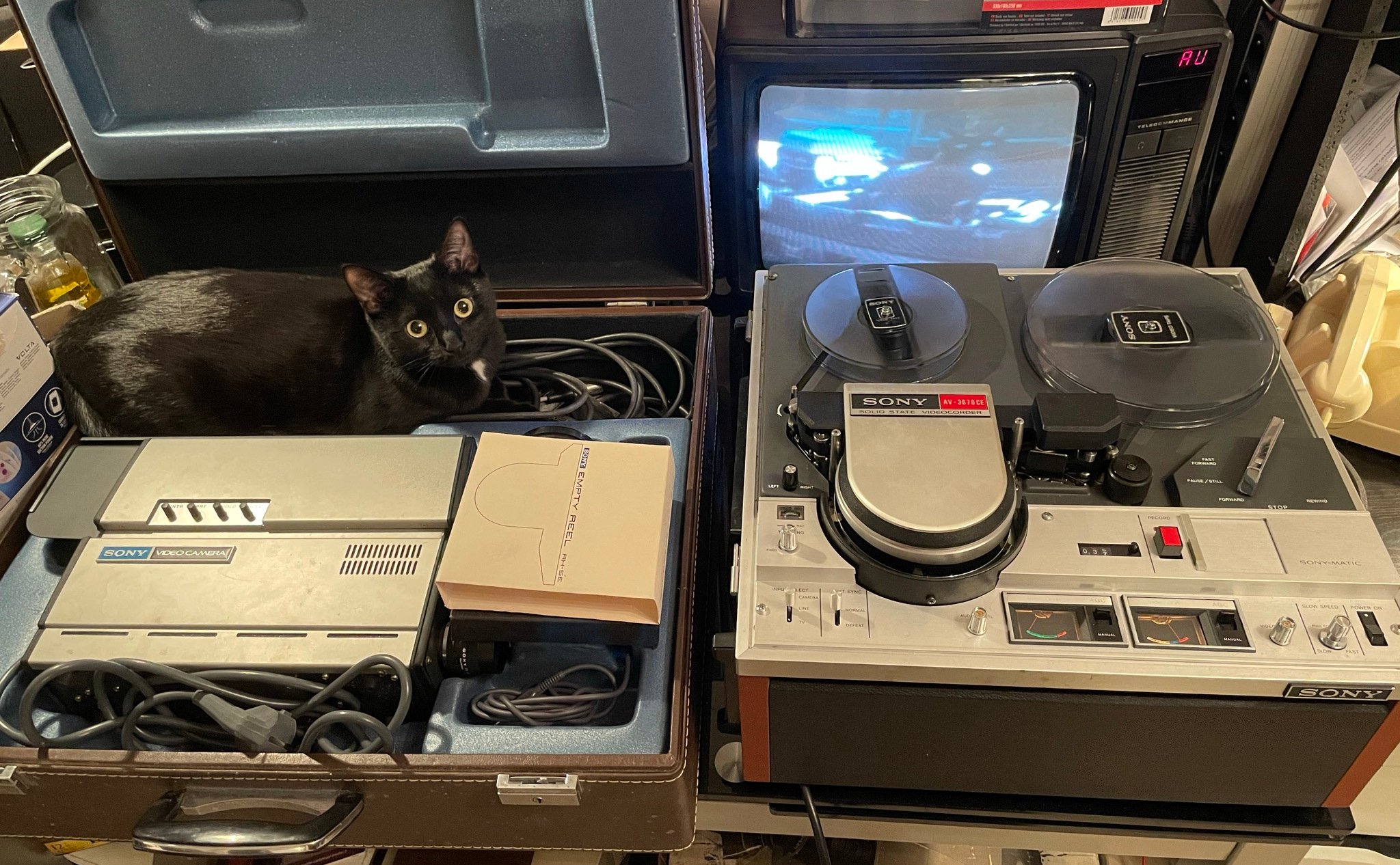

Le chat a beaucoup aidé pour faire ce test d’enregistrement.

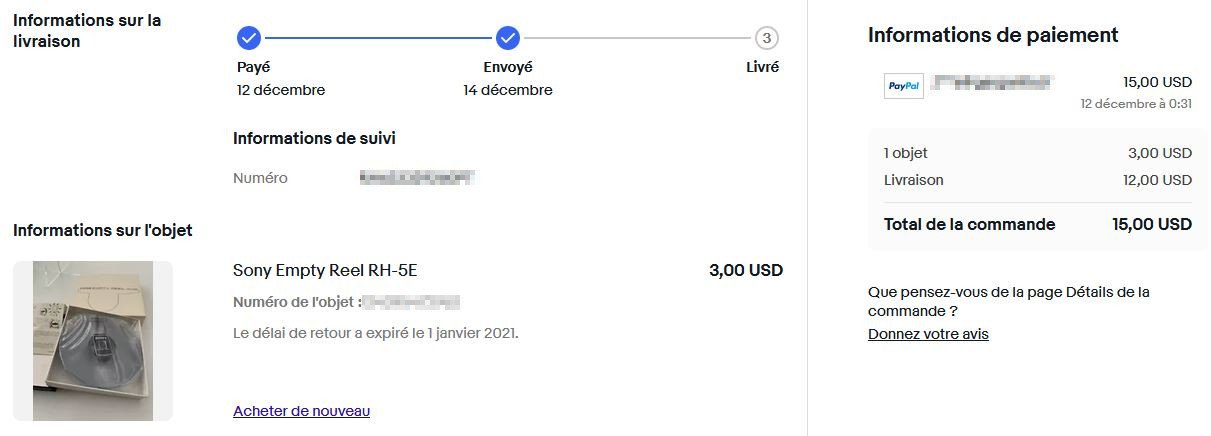

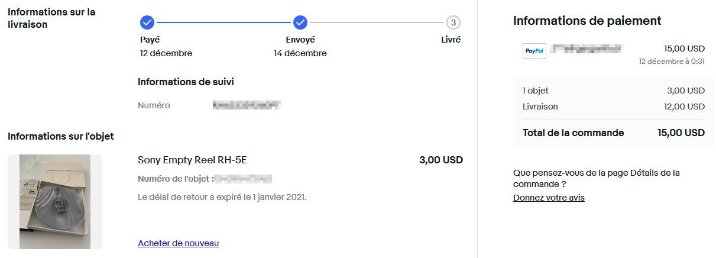

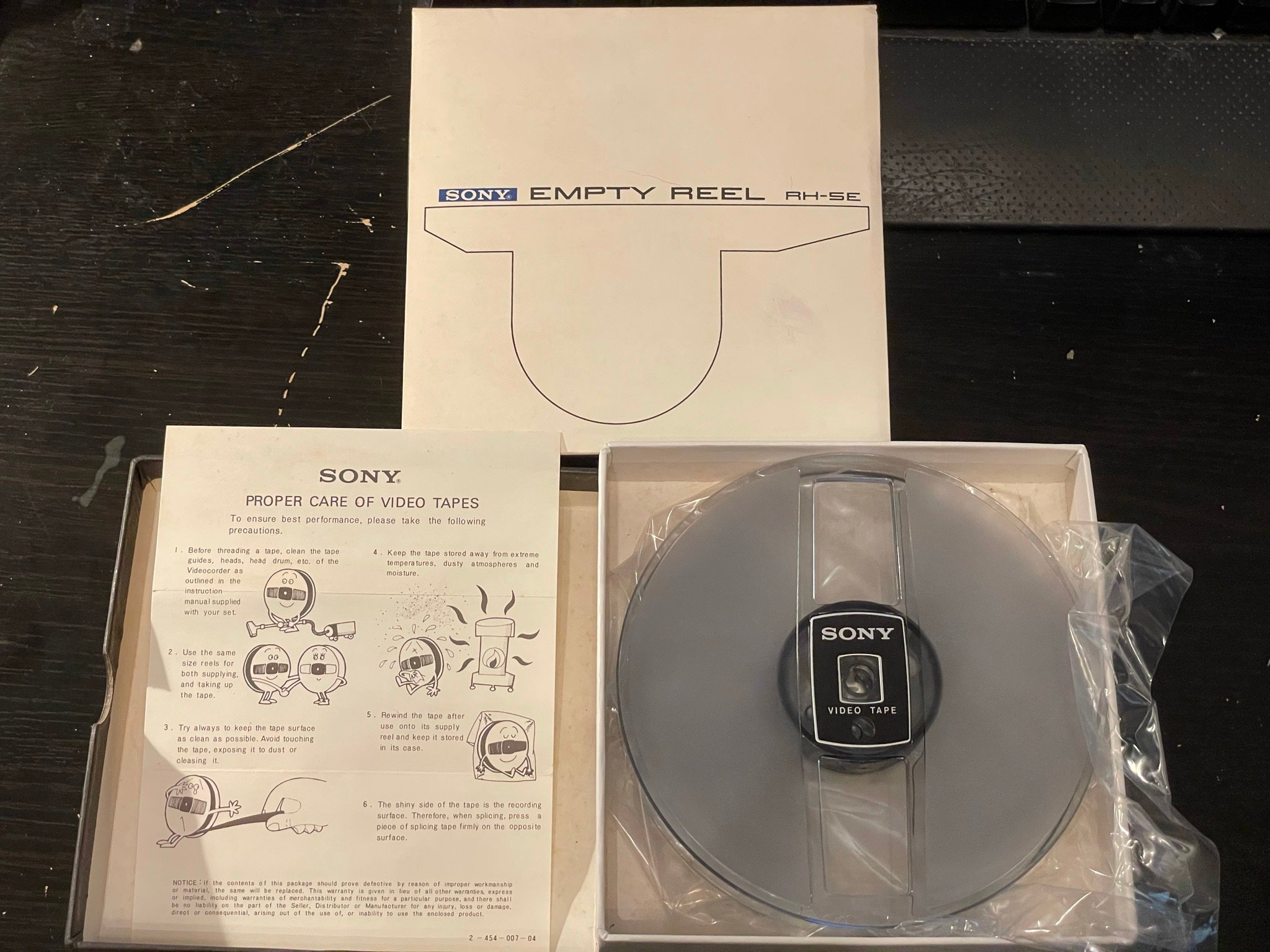

Ces bobines en plastique sont malheureusement difficiles à trouver à prix correct. Encore plus en étant vides.
C’est donc pour permettre de tester et de m’amuser à remettre en état plus facilement mon matériel vidéo avec des bandes en bon état que j’ai décidé de me fabriquer mes propres bobines de bande vidéo 1/2’’ compatibles avec ces anciens magnétoscopes.

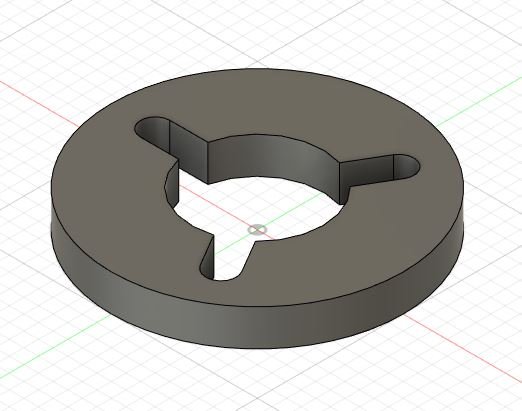

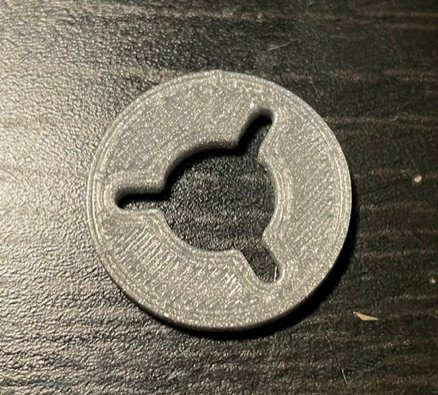

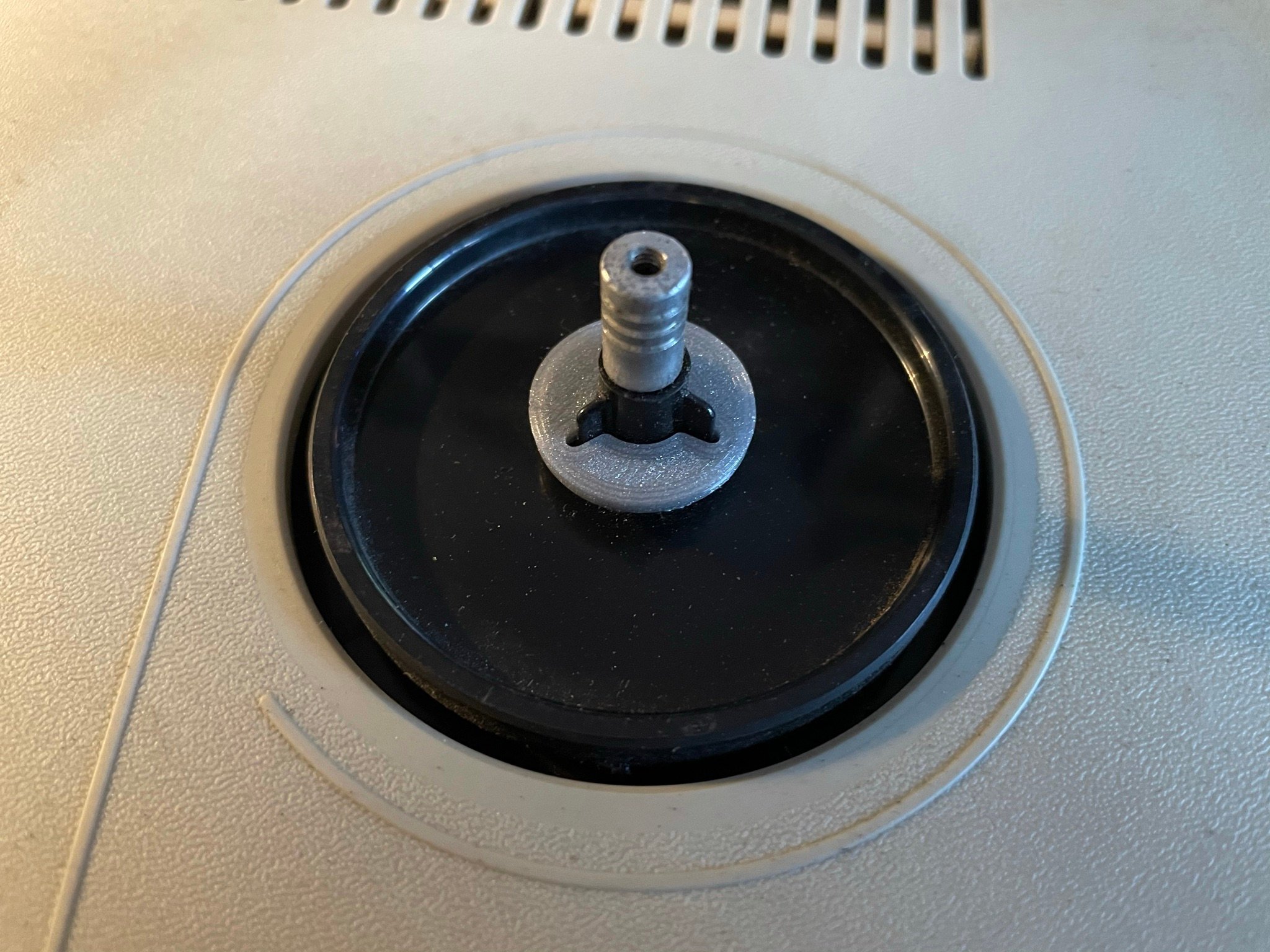

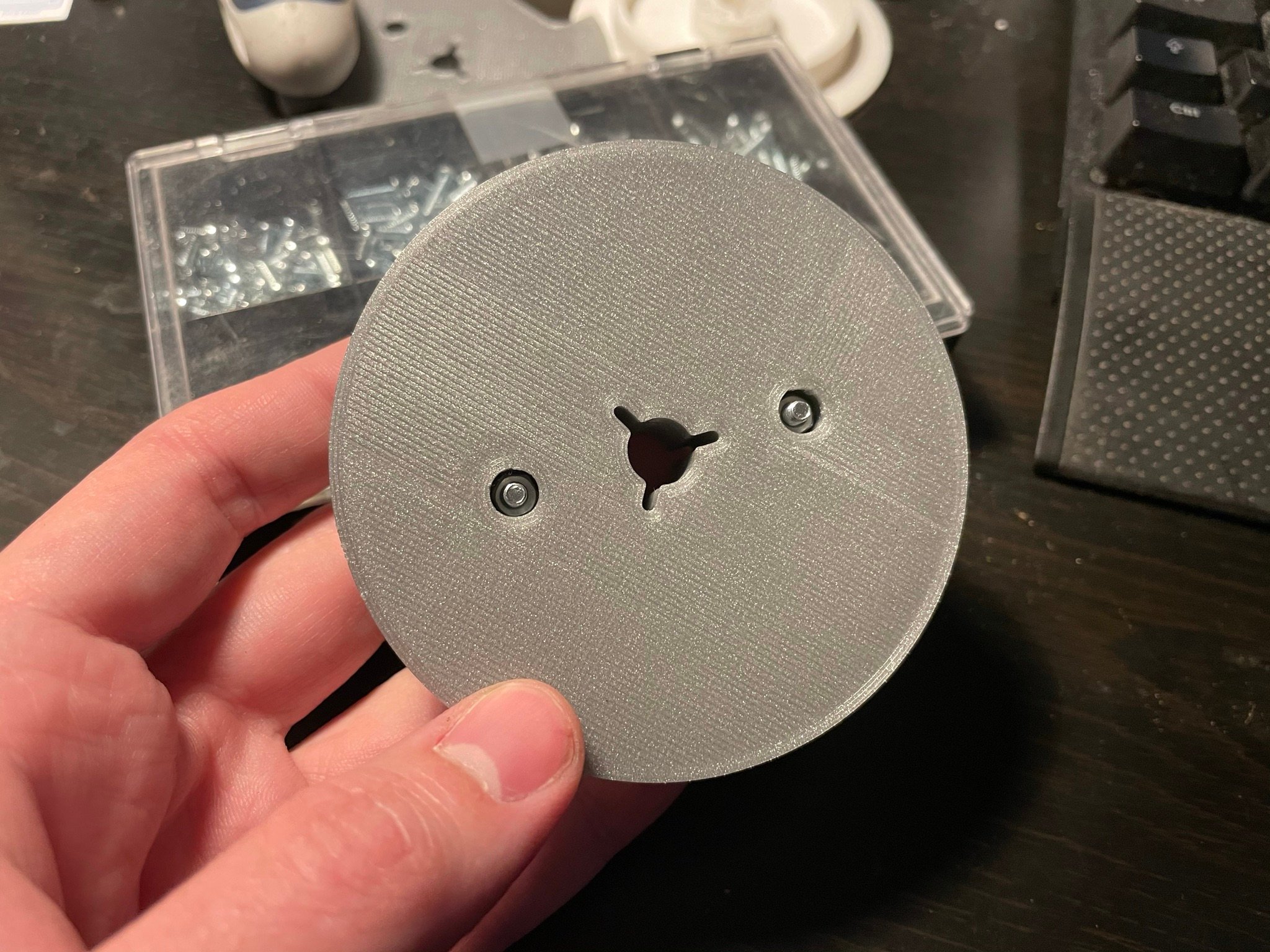

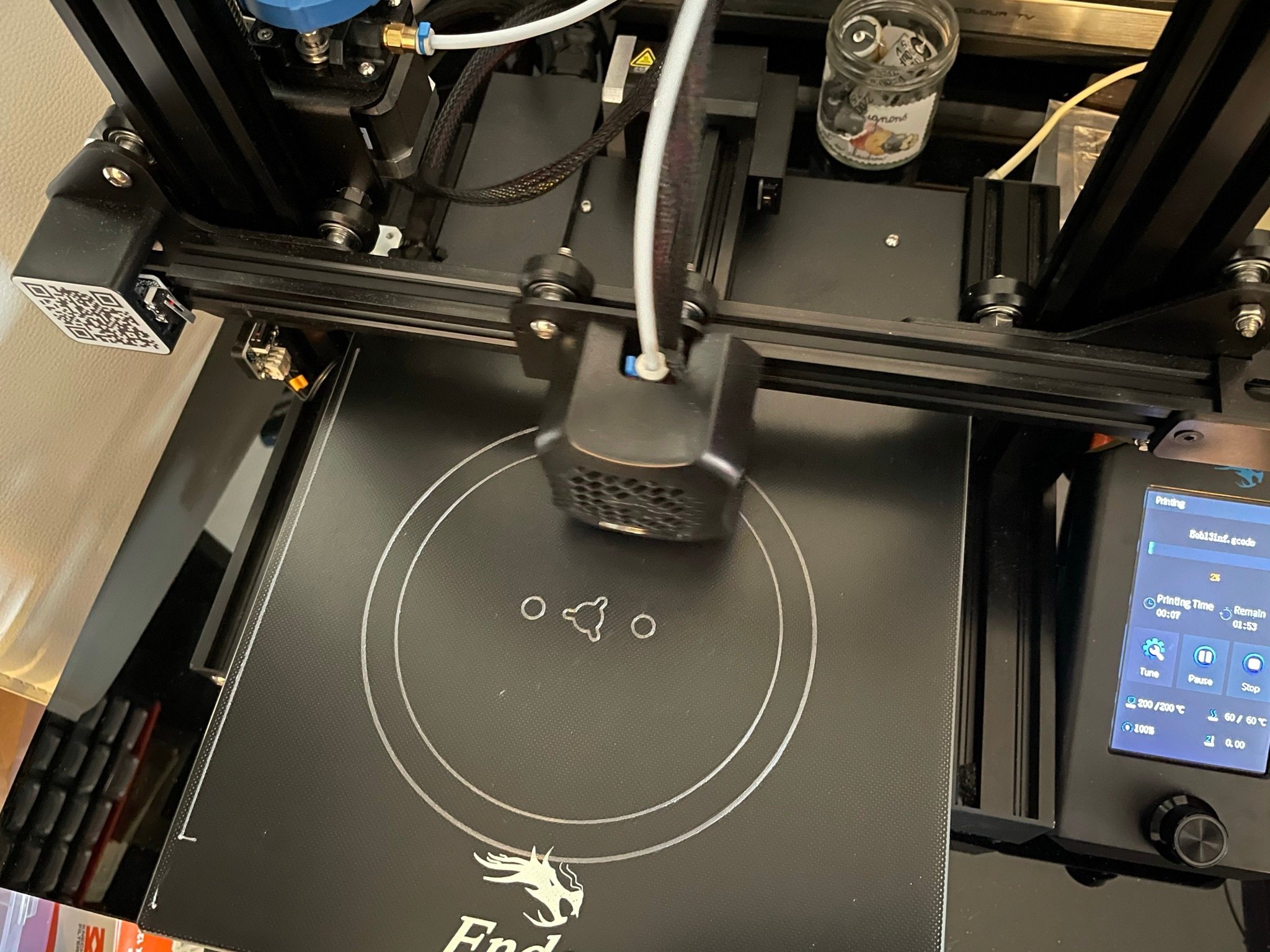

J’ai alors commencé par refaire le trou central « trident » des futures bobines.
C’est via ce trou que les bobines viendront se déposer sur les supports de bobines des magnétoscopes.

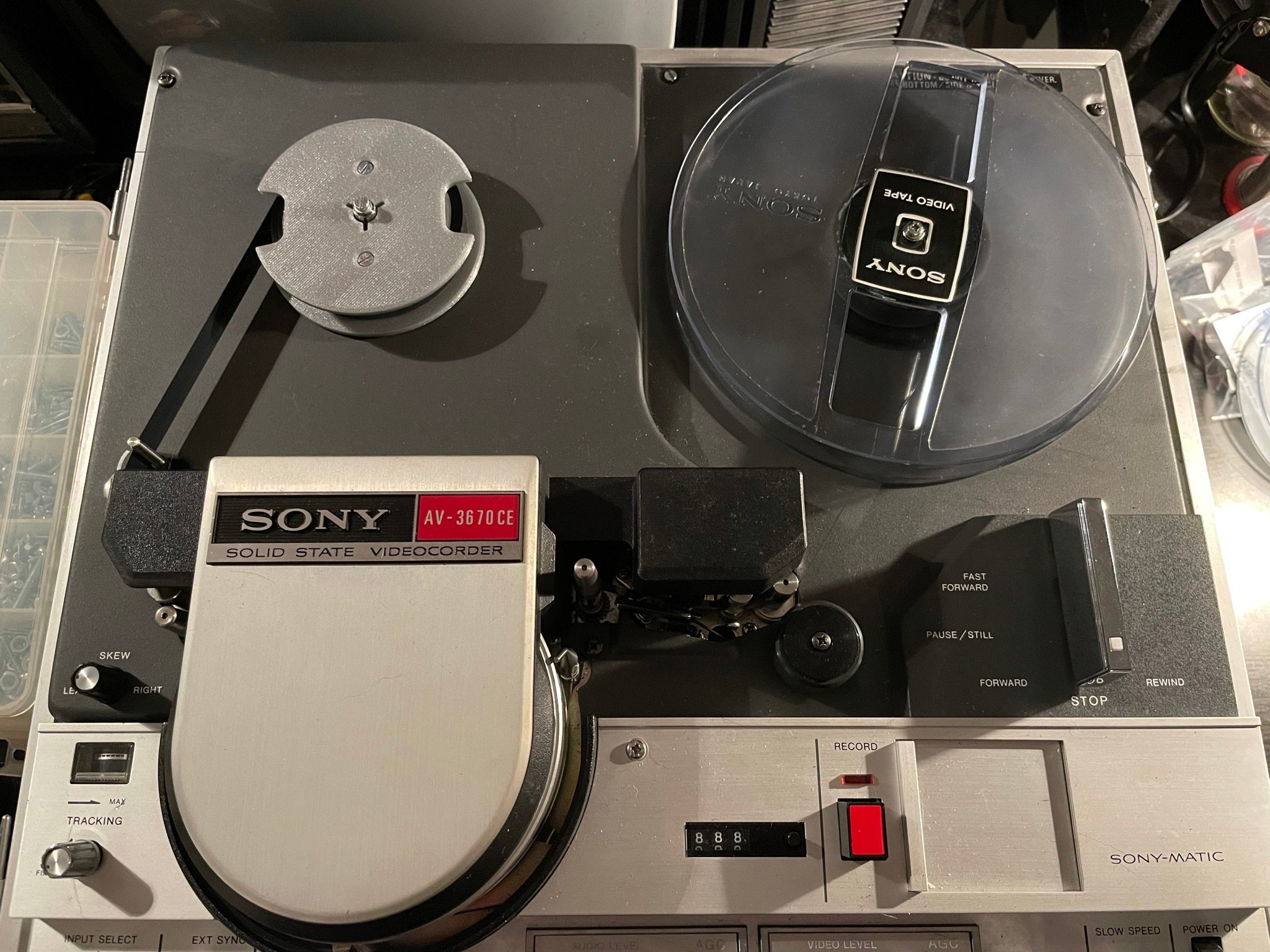

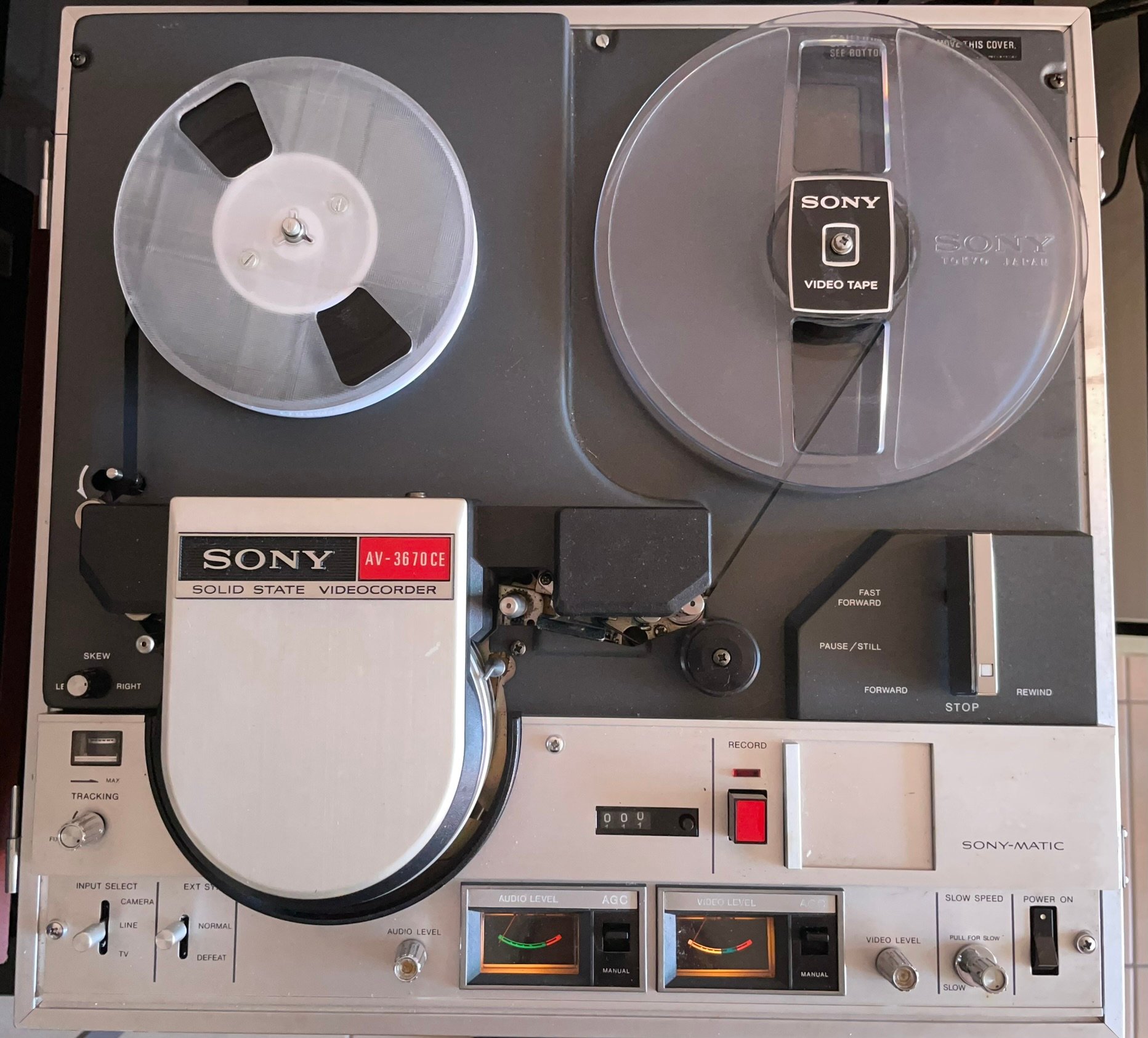

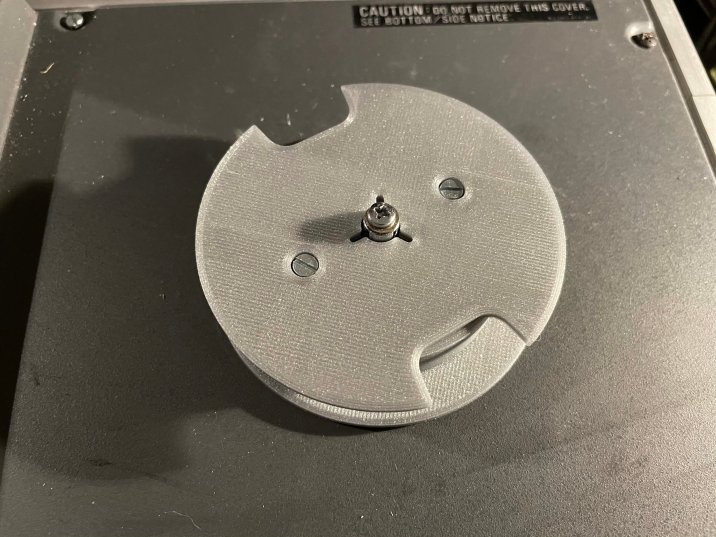

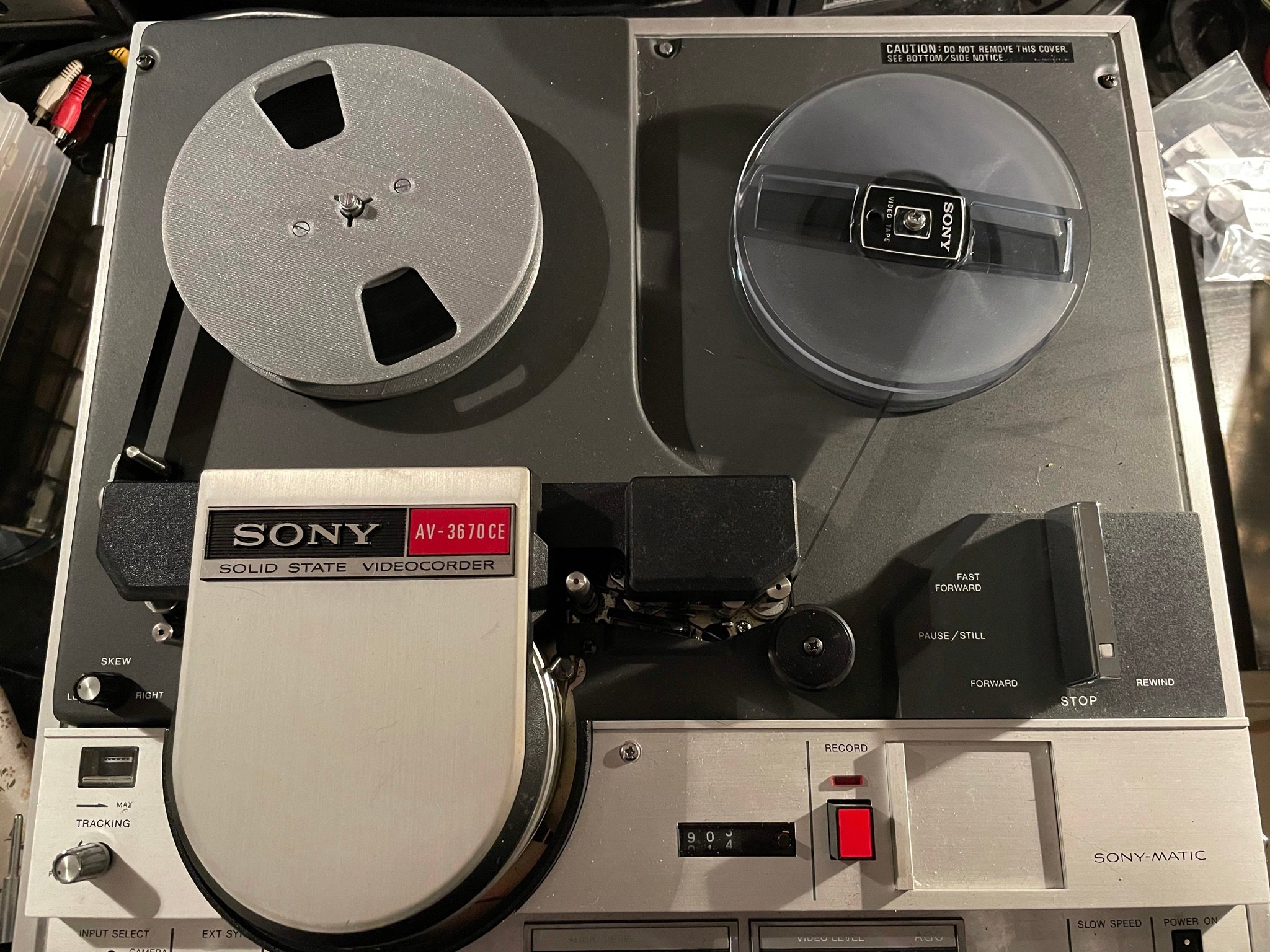

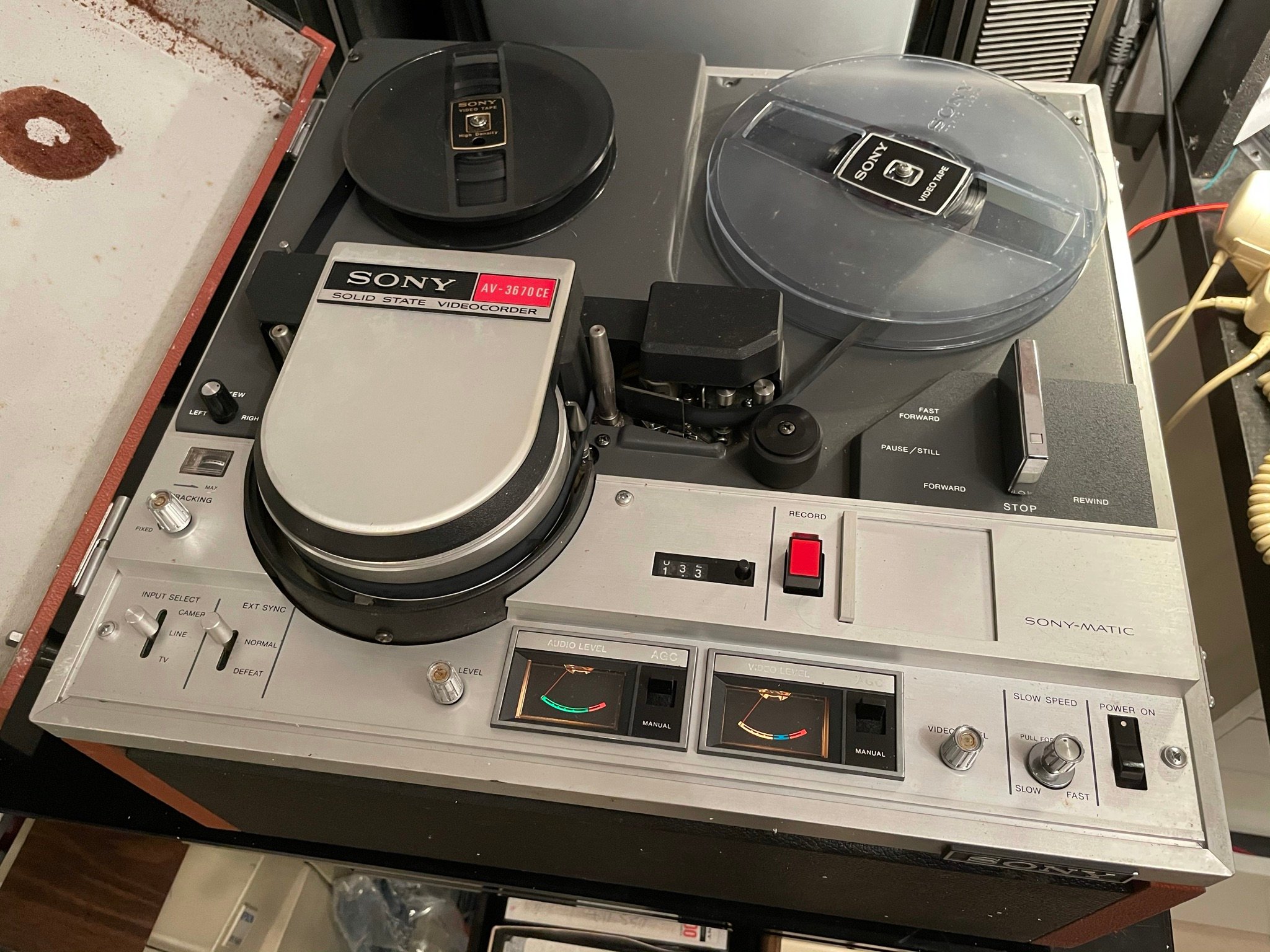

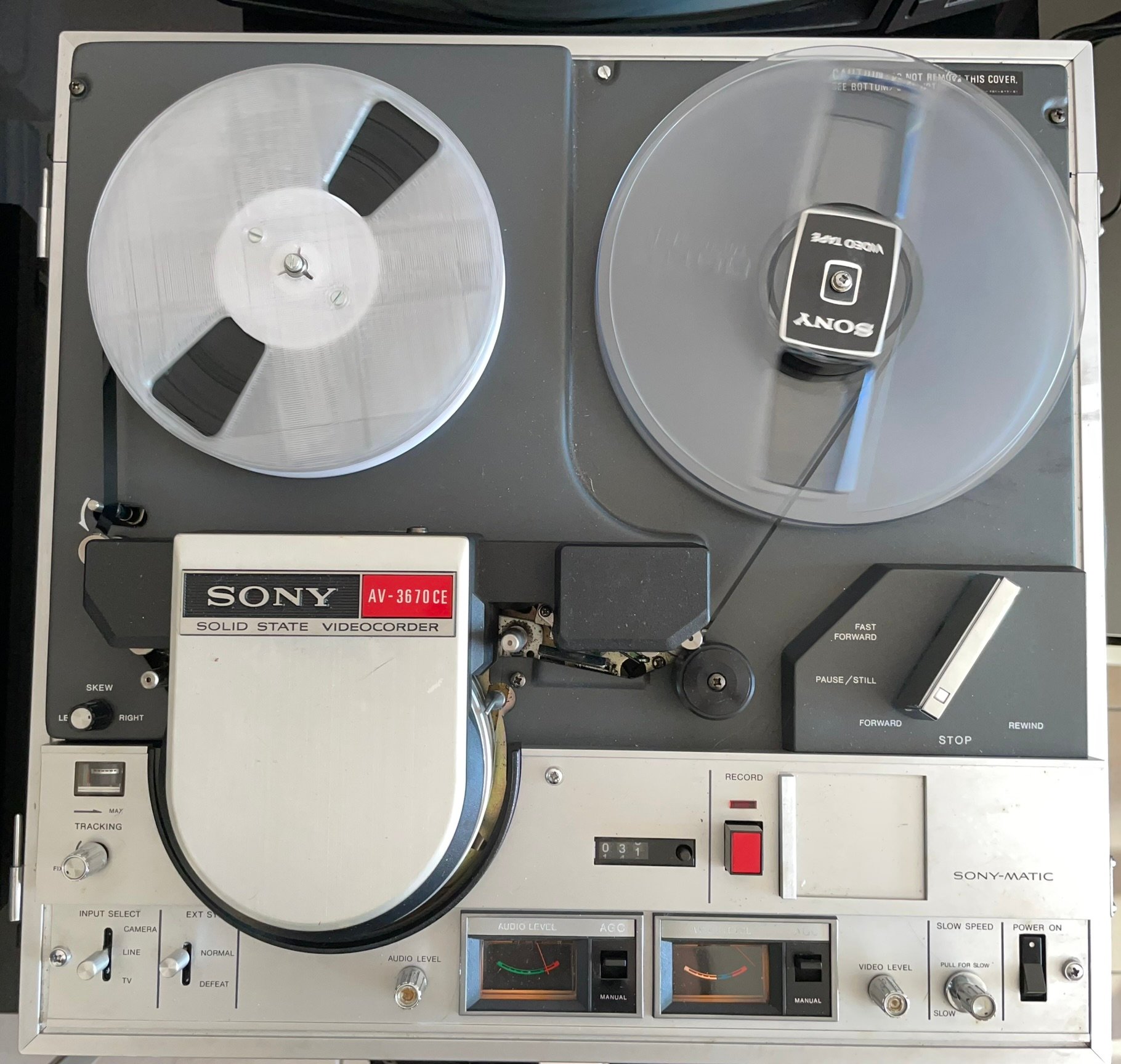

Vérification sur mon magnétoscope Sony AV-3670CE :

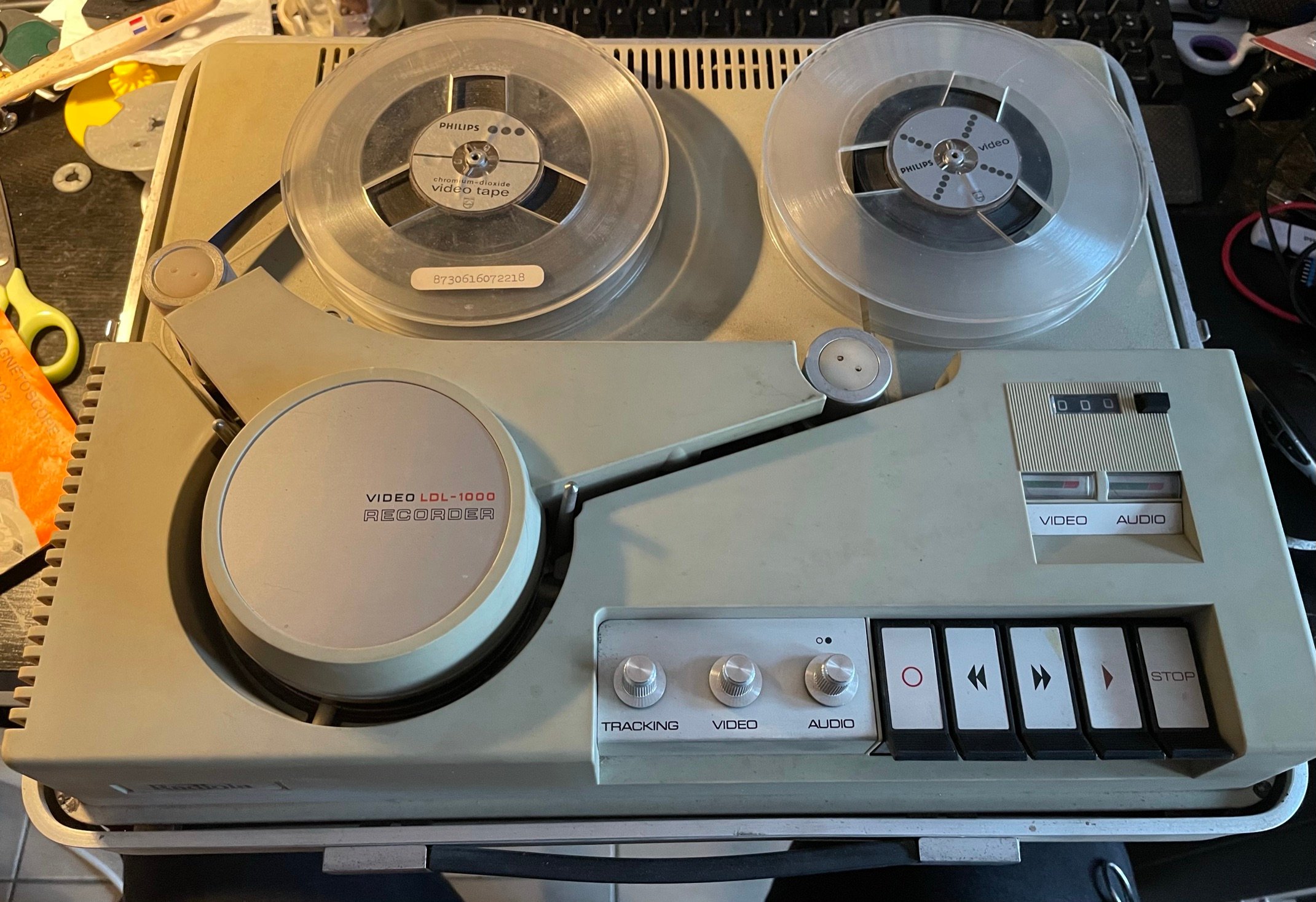

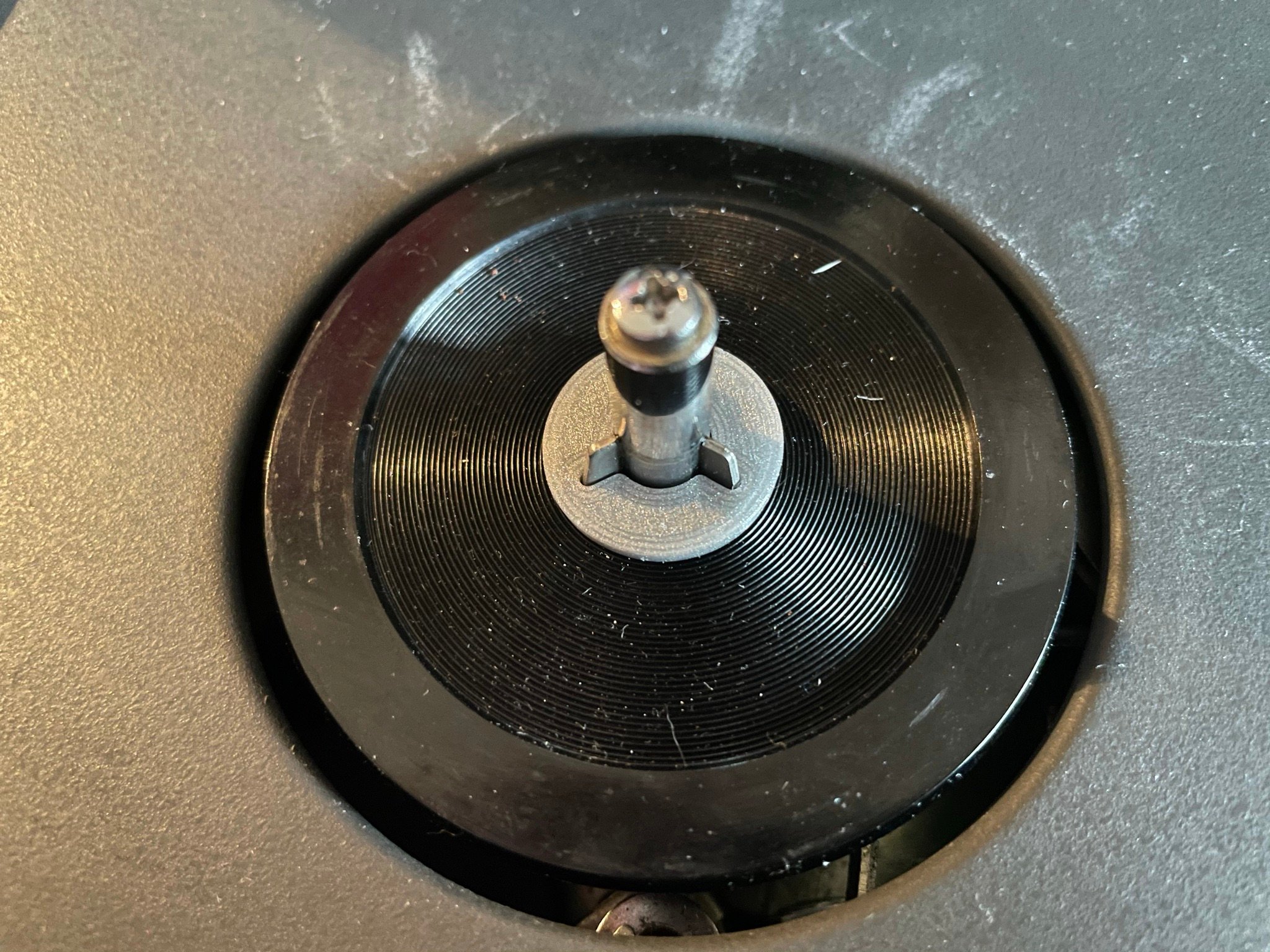

Vérification sur mon magnétoscope Philips LDL1000 :
Le trou est bon, on peut fabriquer le reste la bobine !

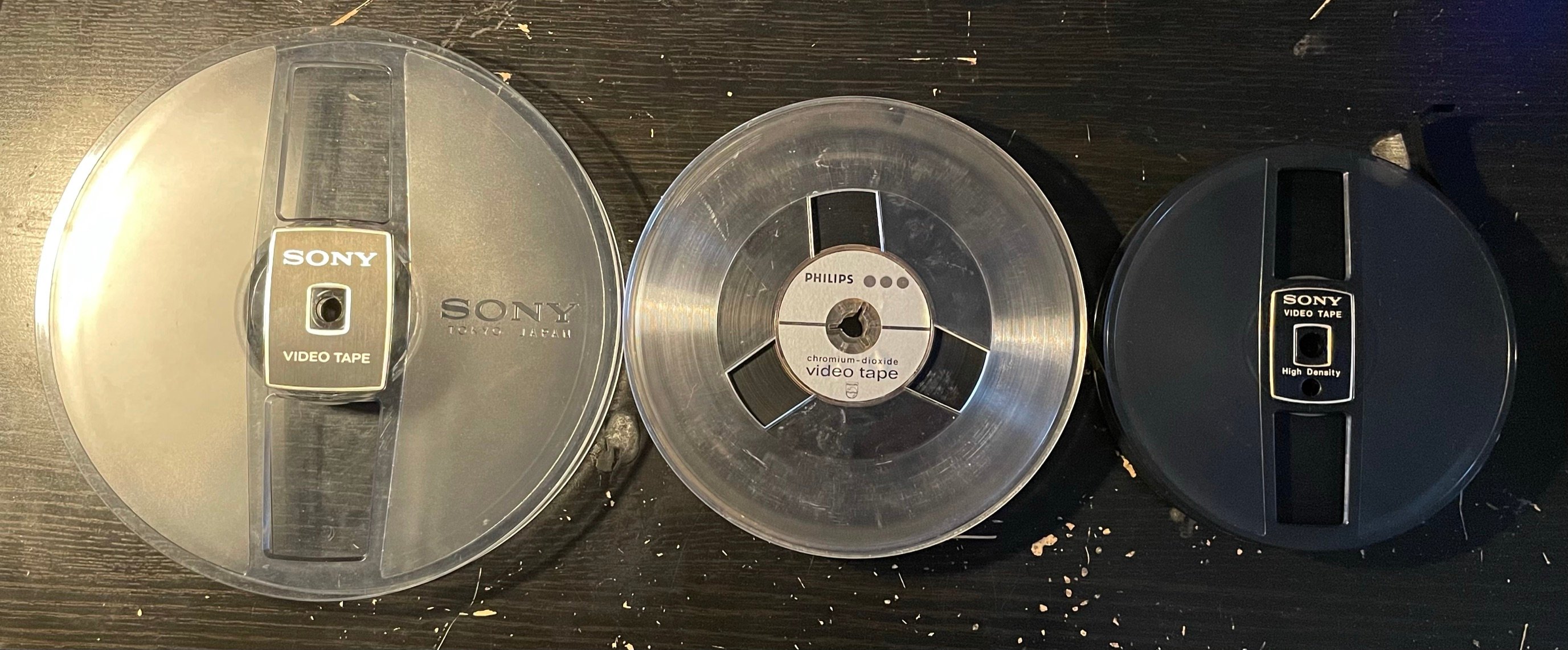

Il a existé des bobines de 13 cm, 15 cm et 18 cm.
Les 13cm et 18 cm étaient utilisés par les magnétoscopes Japonais tandis que la 15 cm a été fabriquée pour le magnétoscope Philips LDL1000 et LDL1002.
J’ai commencé par la version 13 cm.

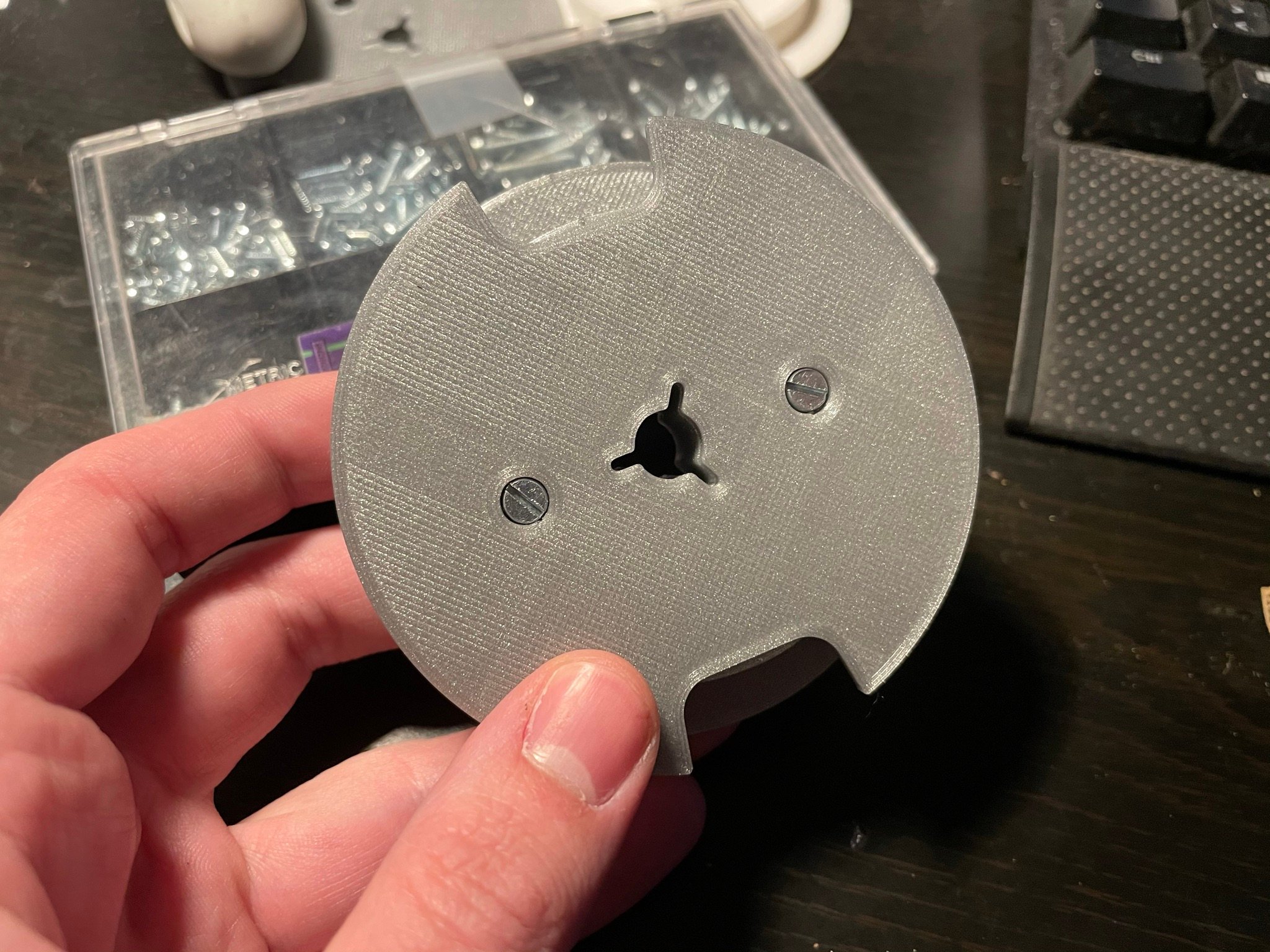

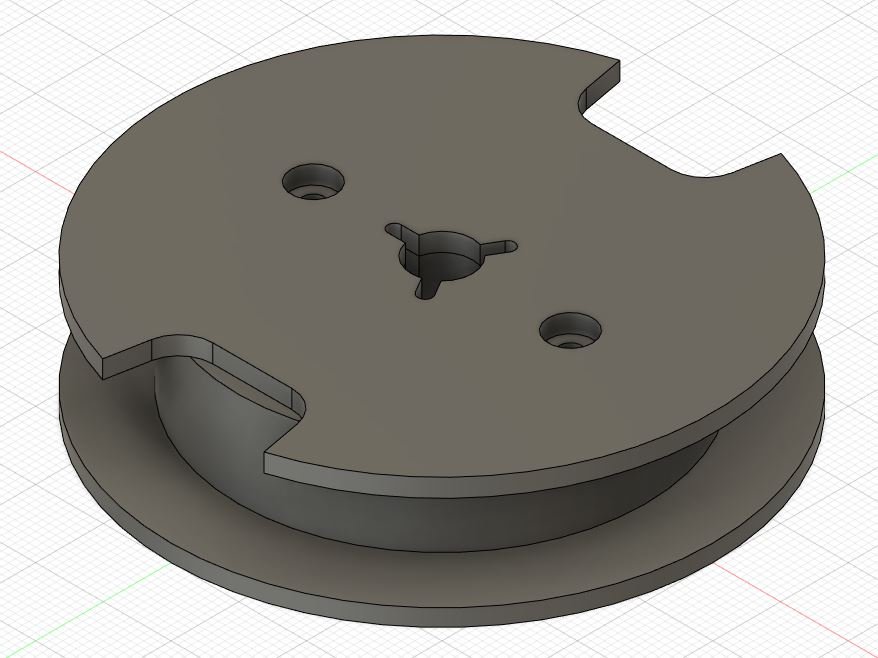

Mais que je n’étais pas encore totalement certains que tout était bon, j’ai modifié cette version pour la rogner à 8 cm ce qui donna cette petite bobine de test :

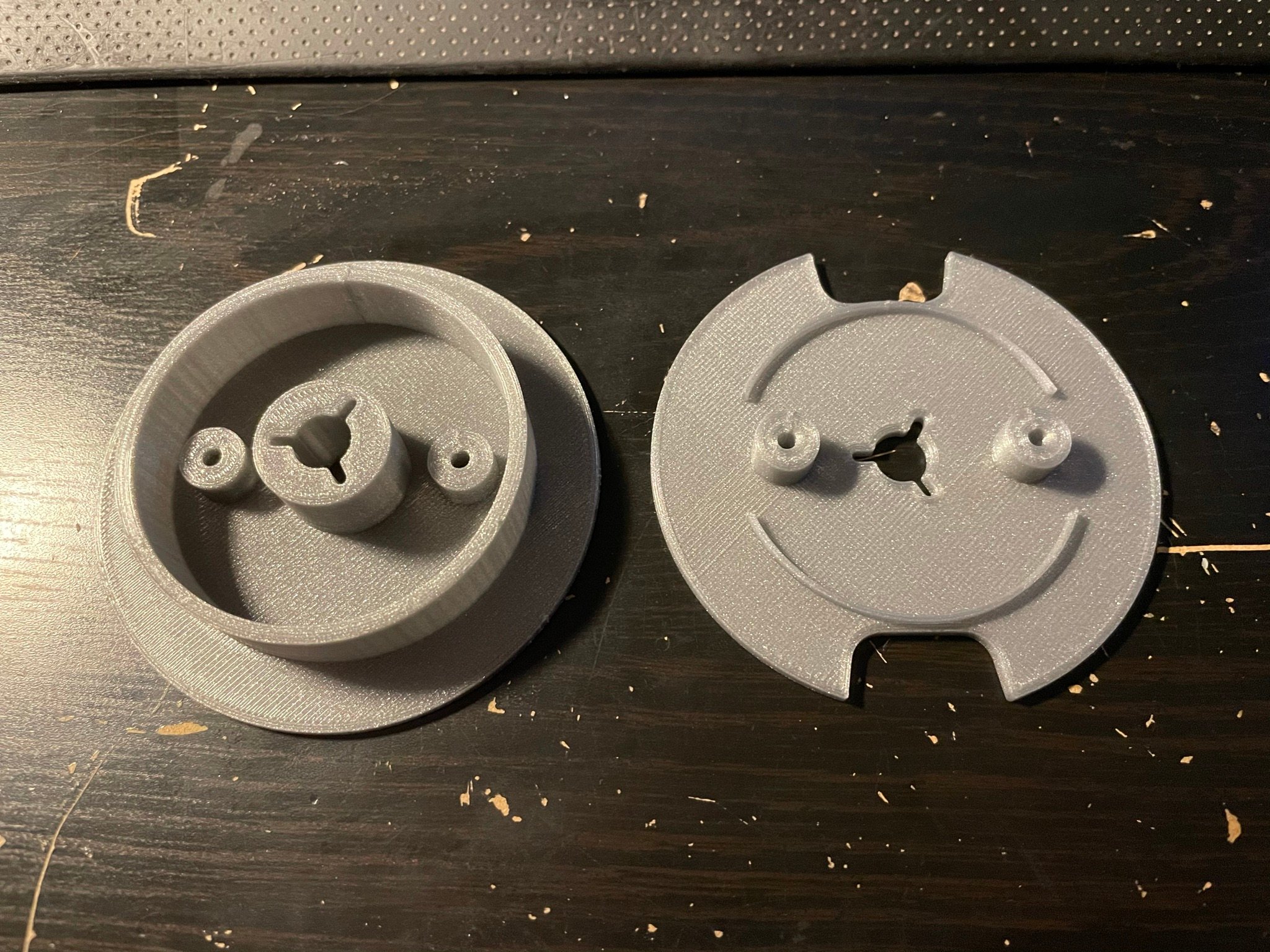

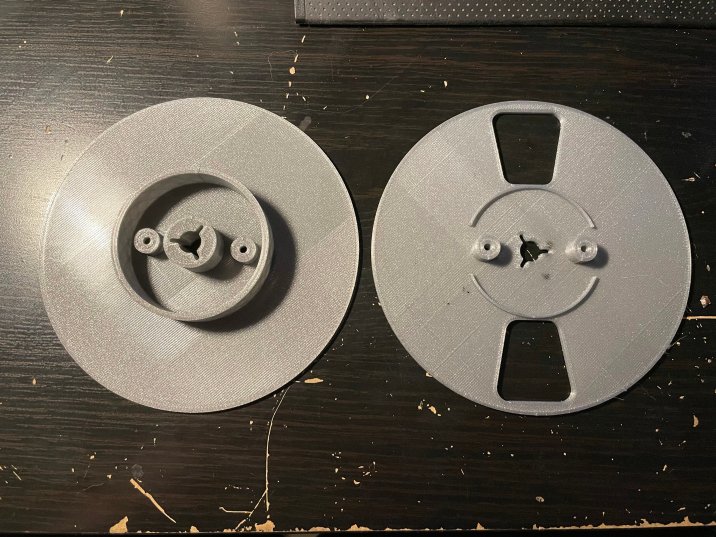

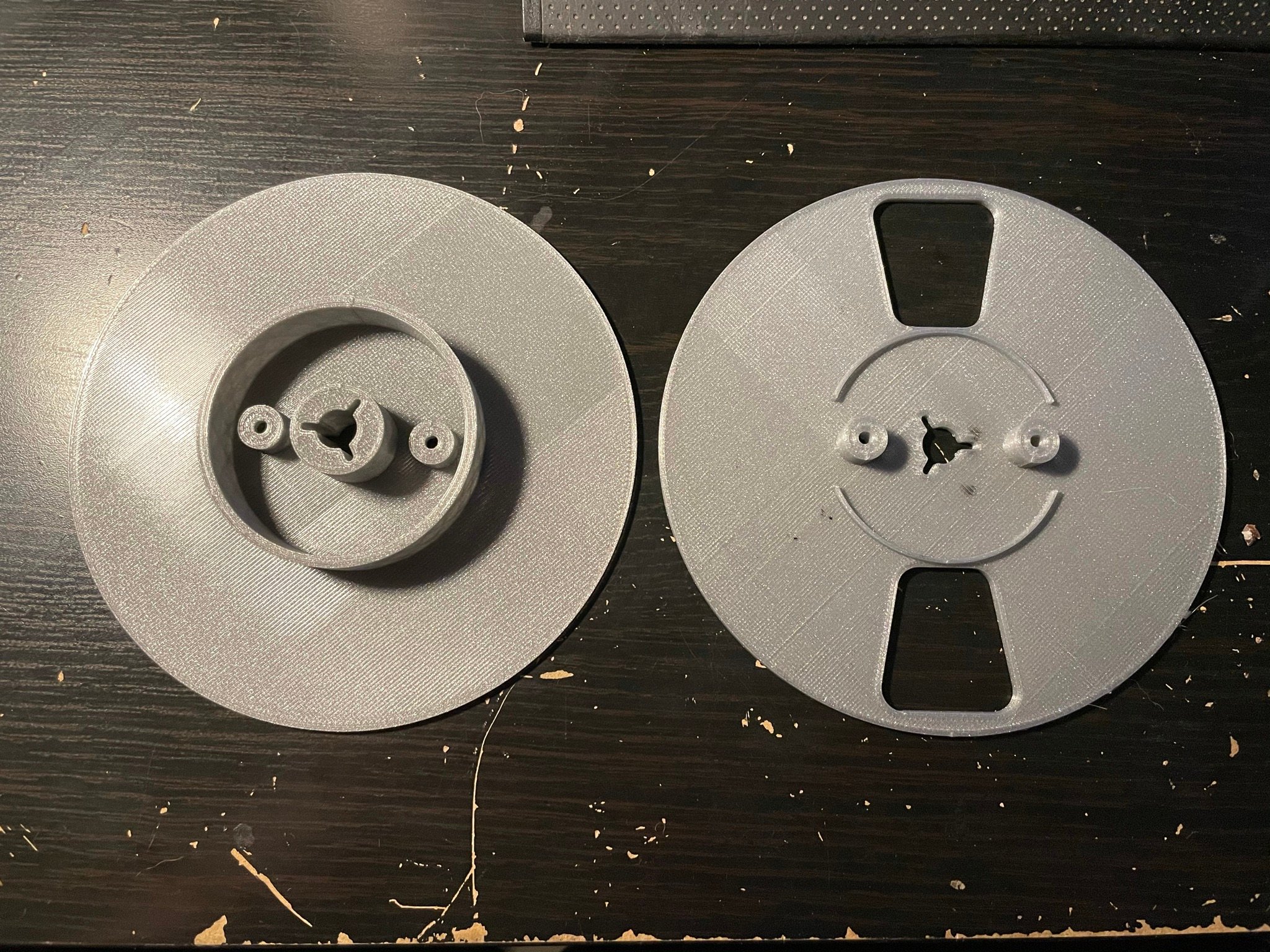

Chaque bobine est composée de 2 pièces :
- une partie inférieure avec la partie centrale où va s’enrouler la bande
- une partie supérieure
Le tout tient grâce à 2 vis M3 de 18 mm et 2 boulons.
J’ai transféré la bande magnétique 1/2’’ de la bobine présentée plus haut vers cette nouvelle bobine et c’était bon ! Elle fonctionne !
On mettre une bande VHS de jusqu’à 60 min sur cette bobine et cela donne environ 8 minute de vidéo sur un magnétoscope EIAJ.

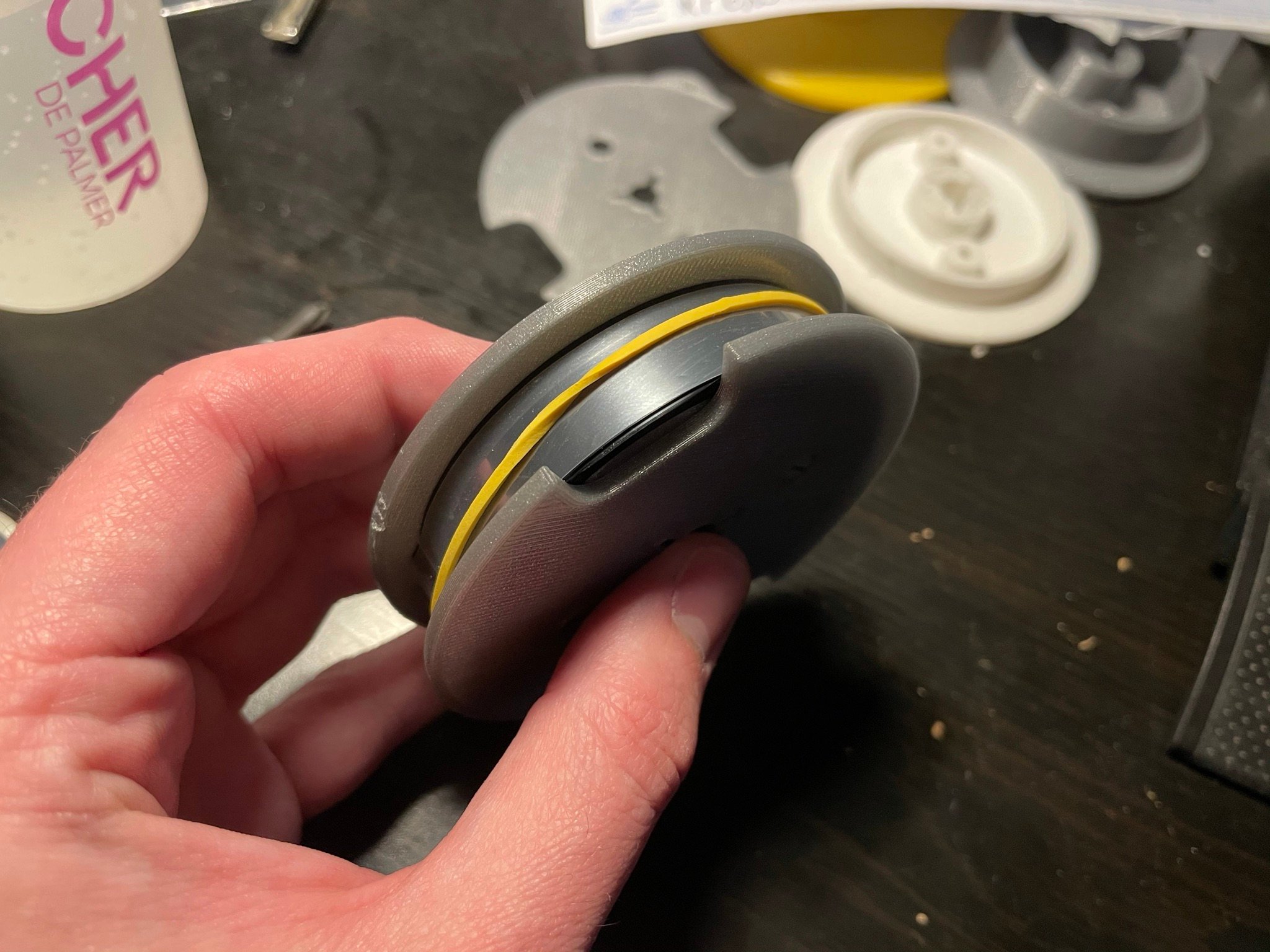

Pour éviter que la bande ne s’échappe lorsqu’on n’utilise plus la bobine, il est possible d’utiliser un élastique pour maintenir la bande sur la bobine.

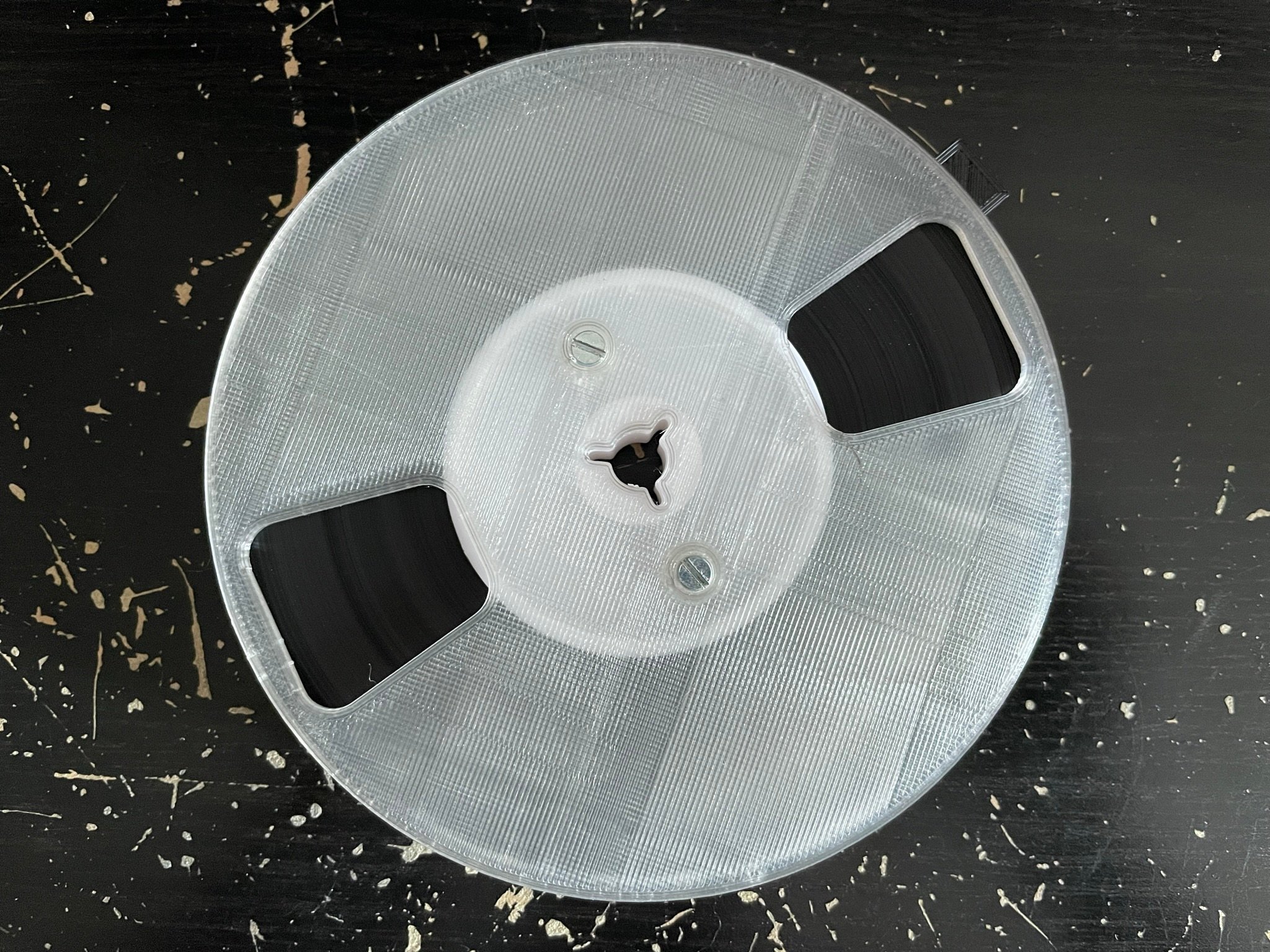

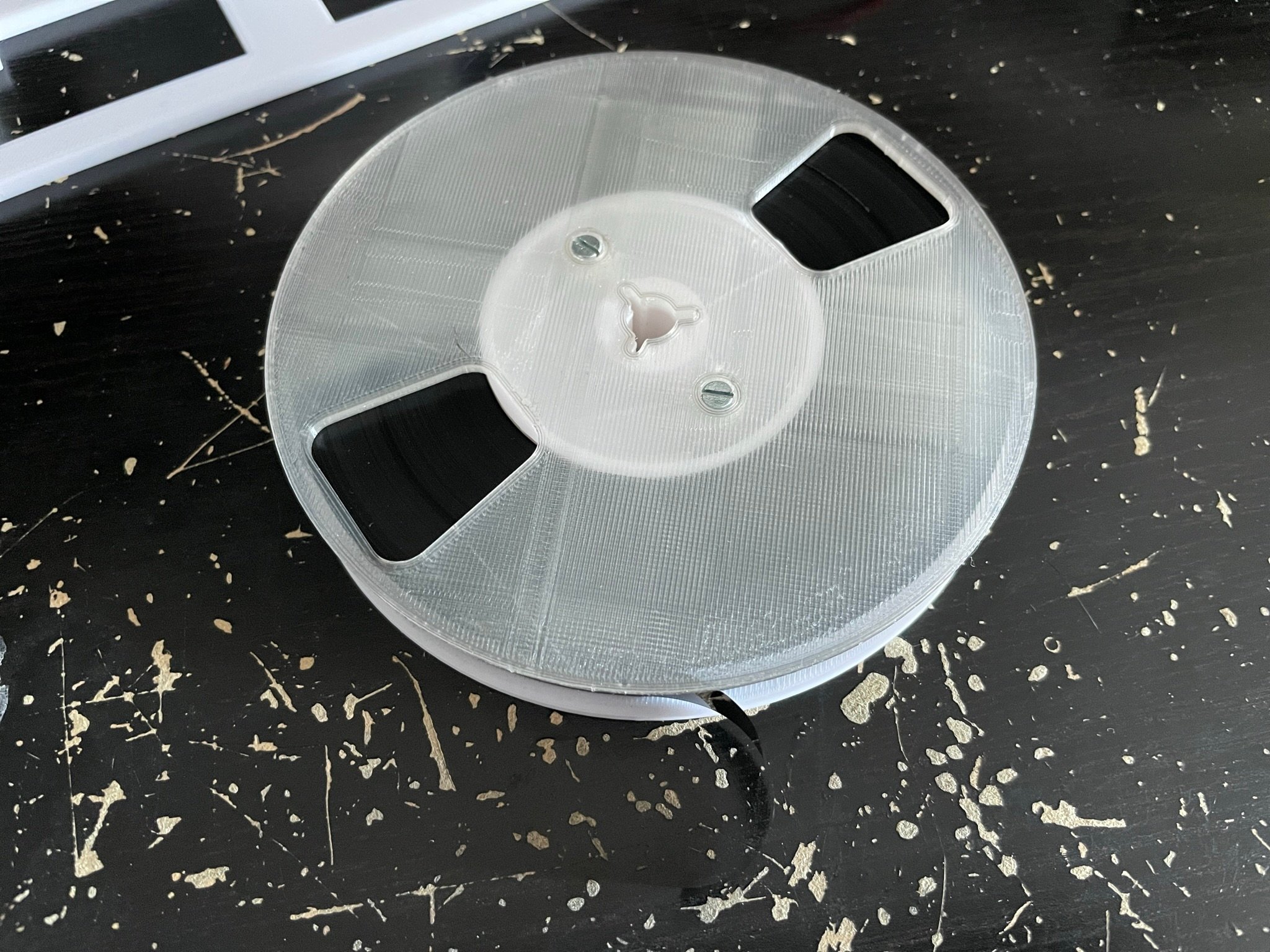

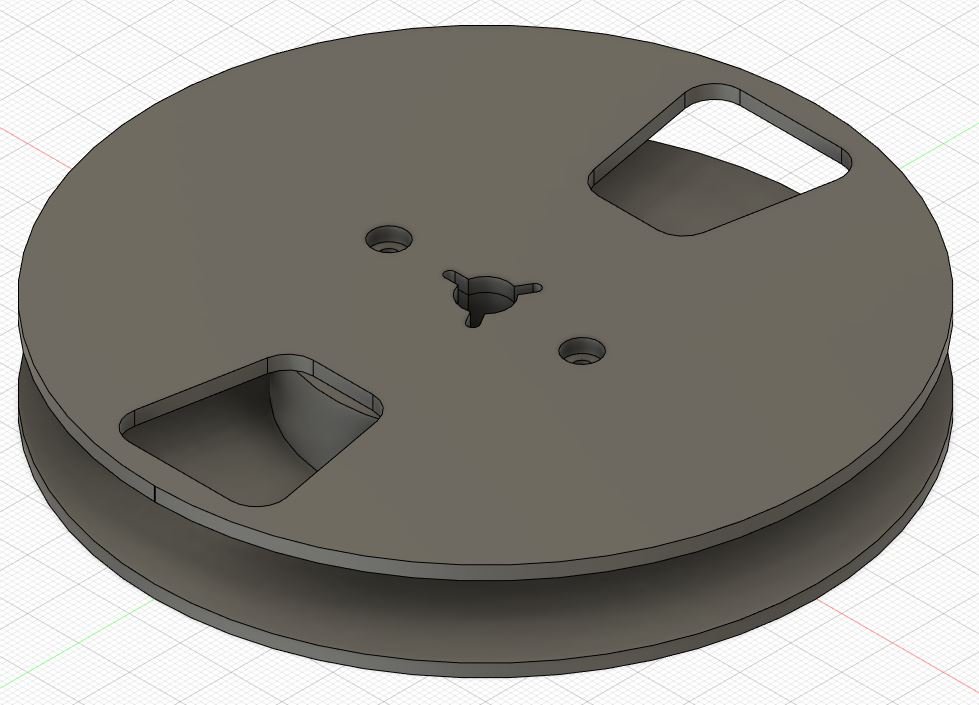

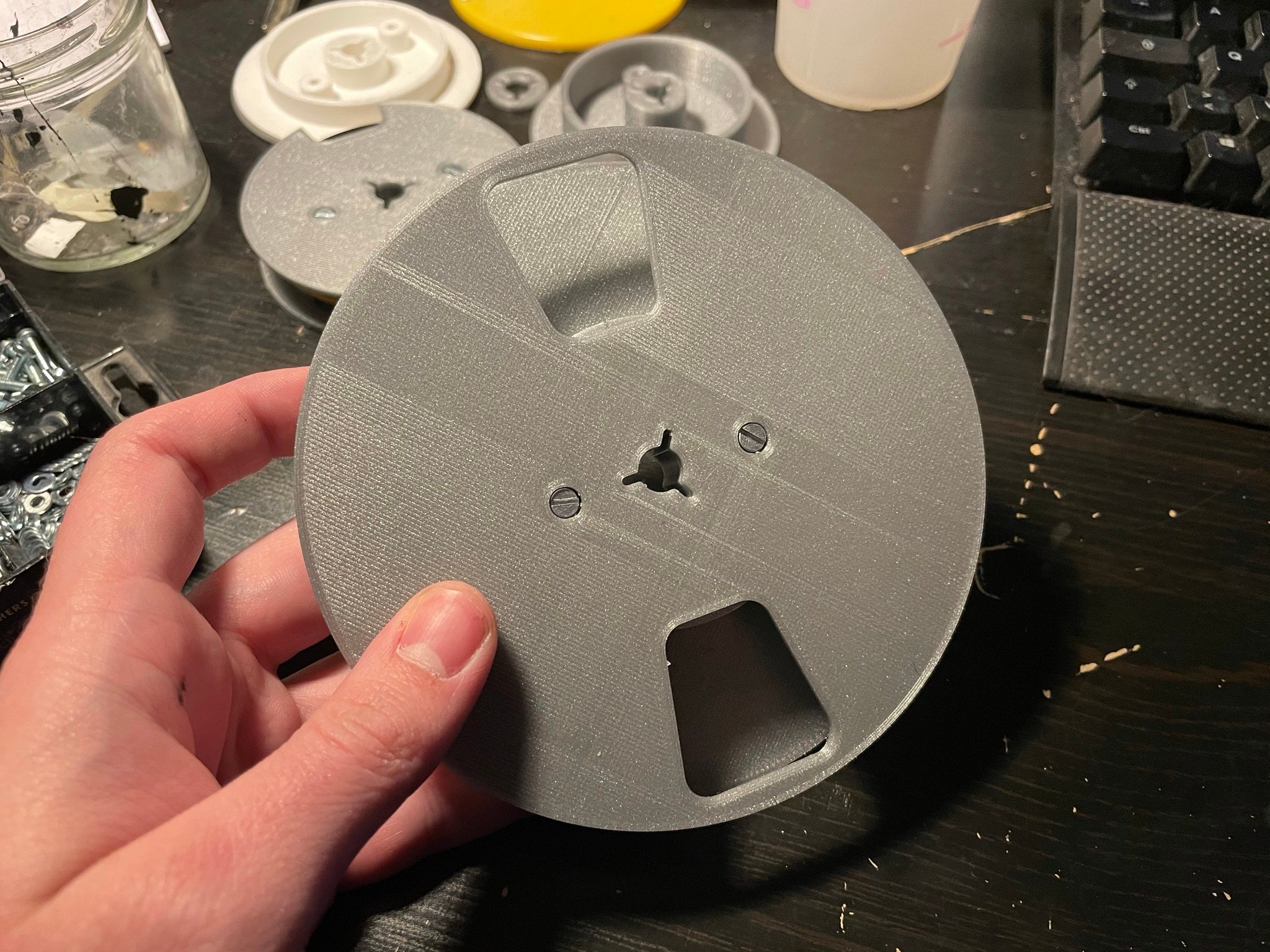

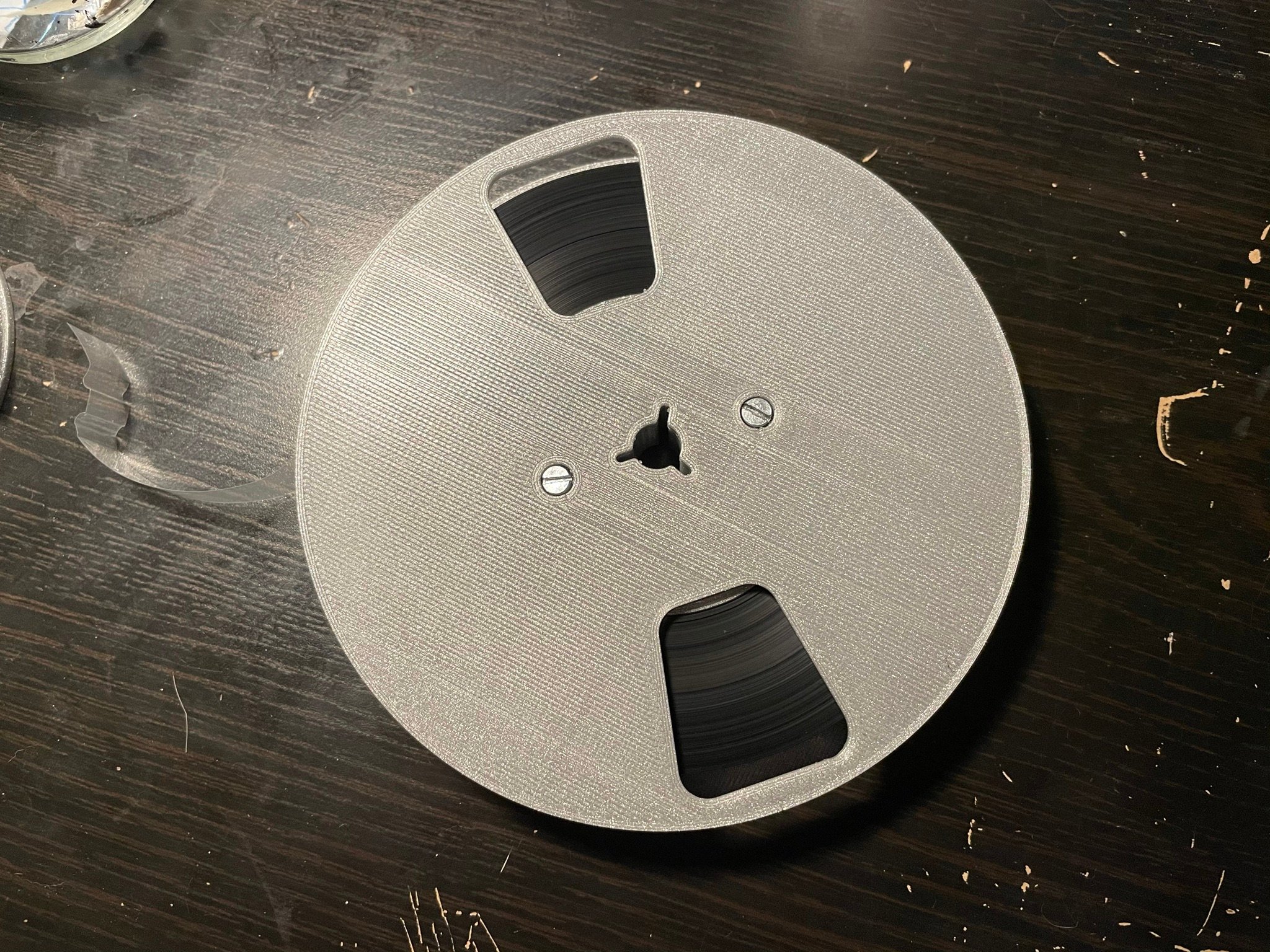

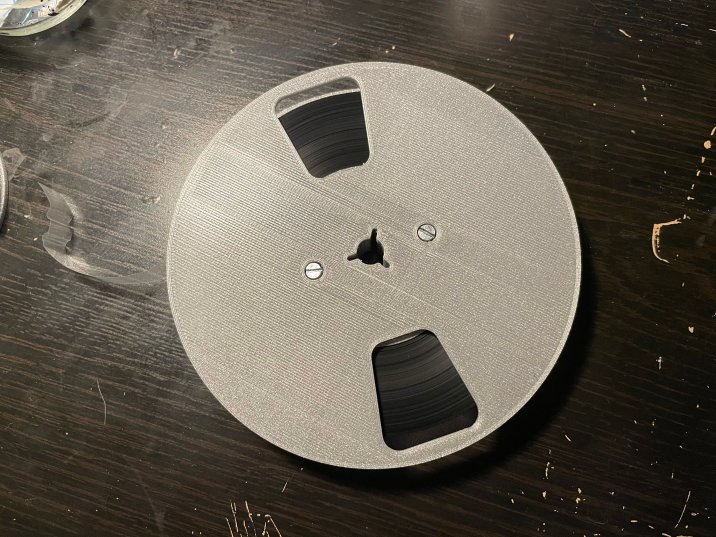

La bobine de test de 8 cm, c’est bon, donc on peut passer à la première vraie bobine avec celle de 13 cm !

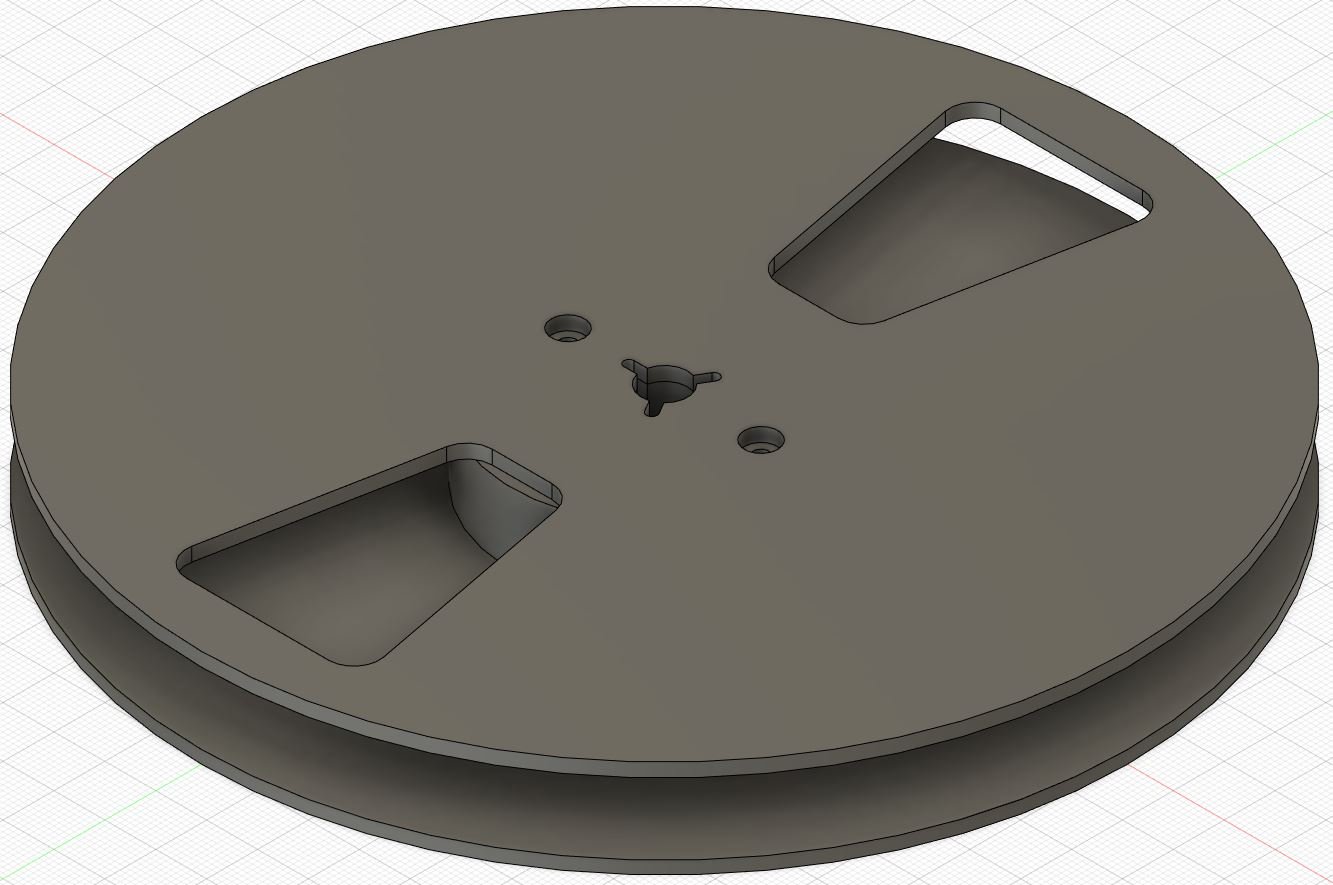

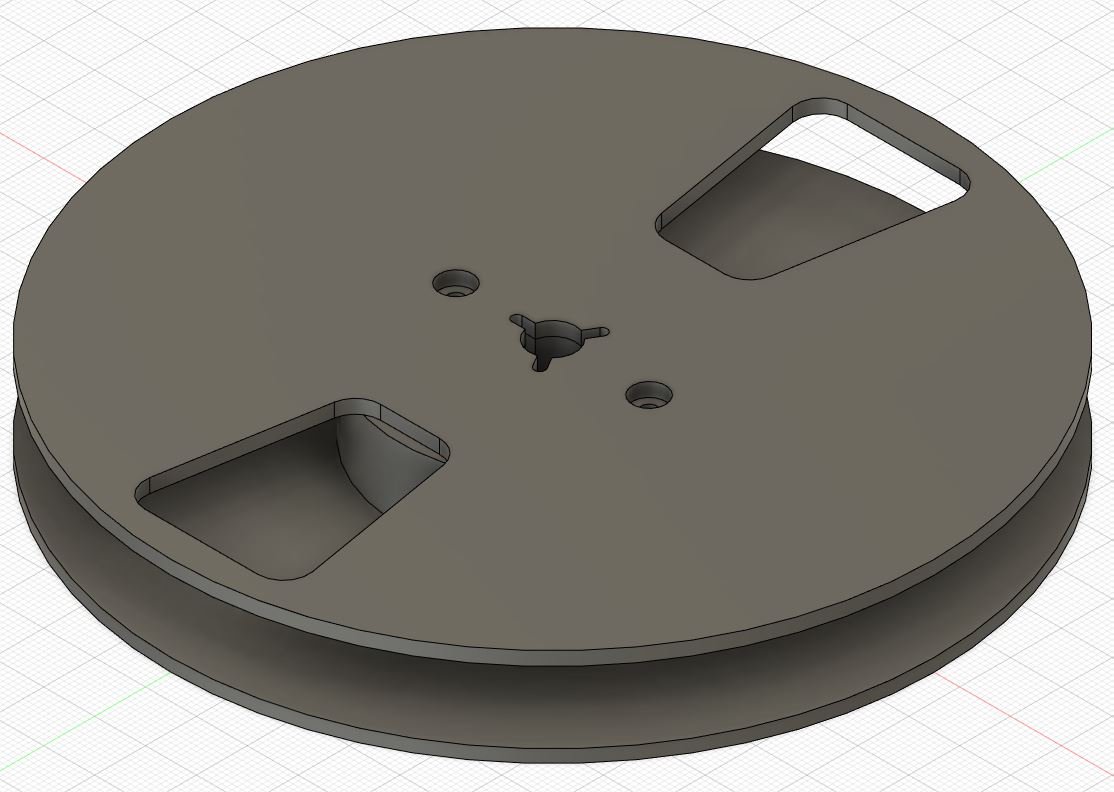

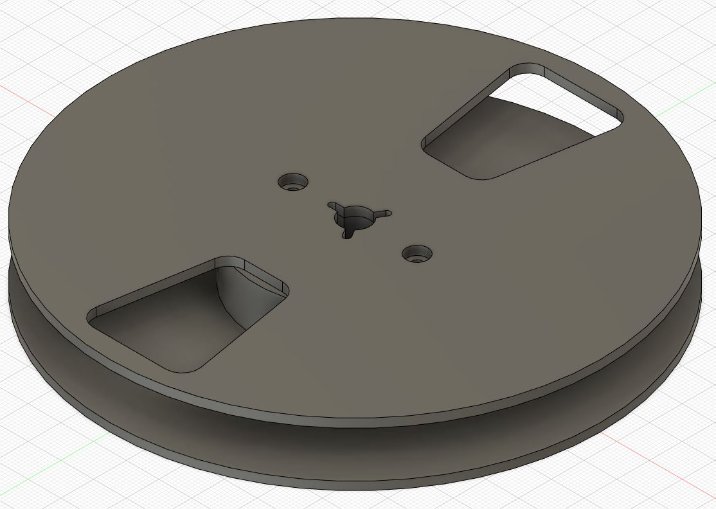

Puis j’ai réalisé les versions 15cm et 18 cm :

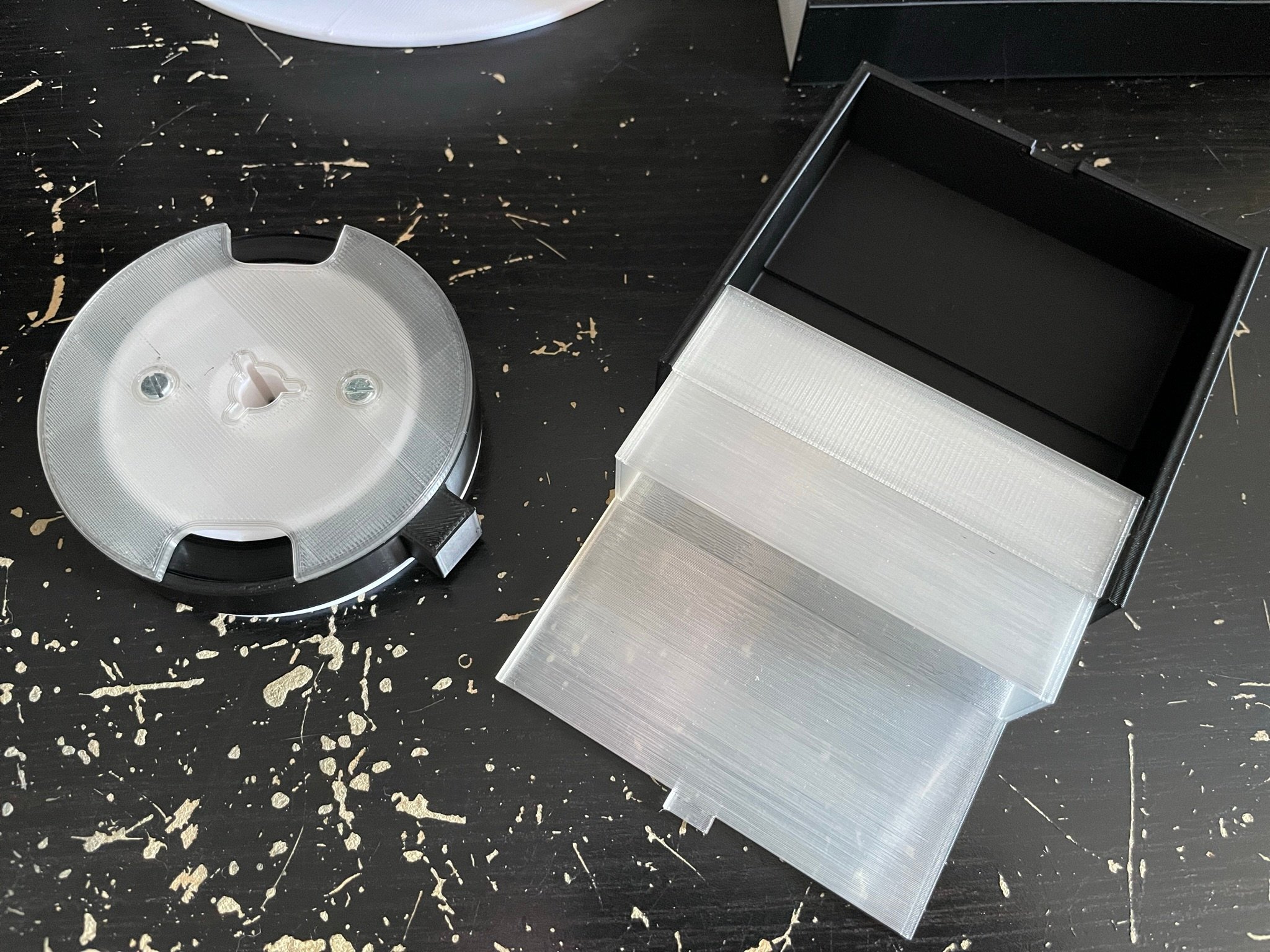

Avec toutes bobines, il fallait de quoi les ranger. Surtout que j’avais aussi des bobines d’époque sans boîtier de rangement qui les éviterait de prendre de la poussière.
J’ai donc réalisé des boîtiers de rangement !

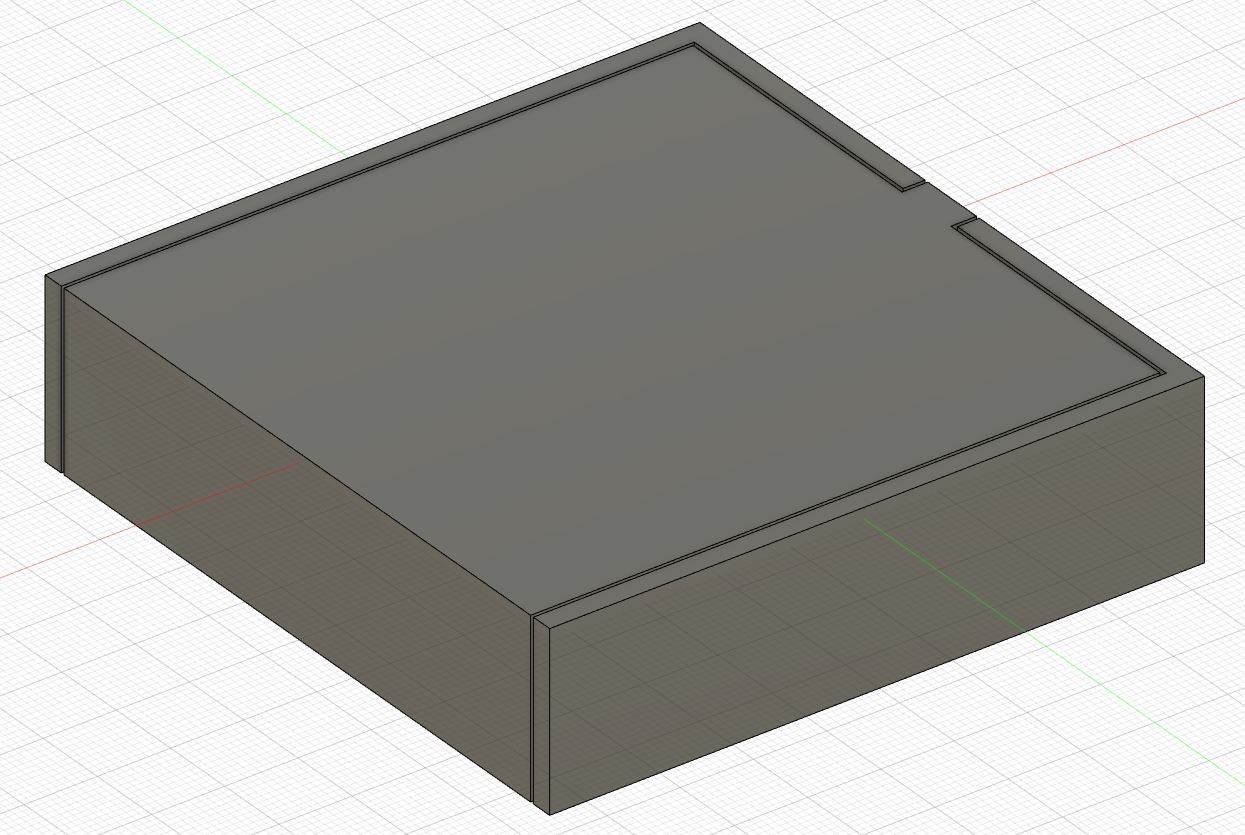

Version 8 cm :

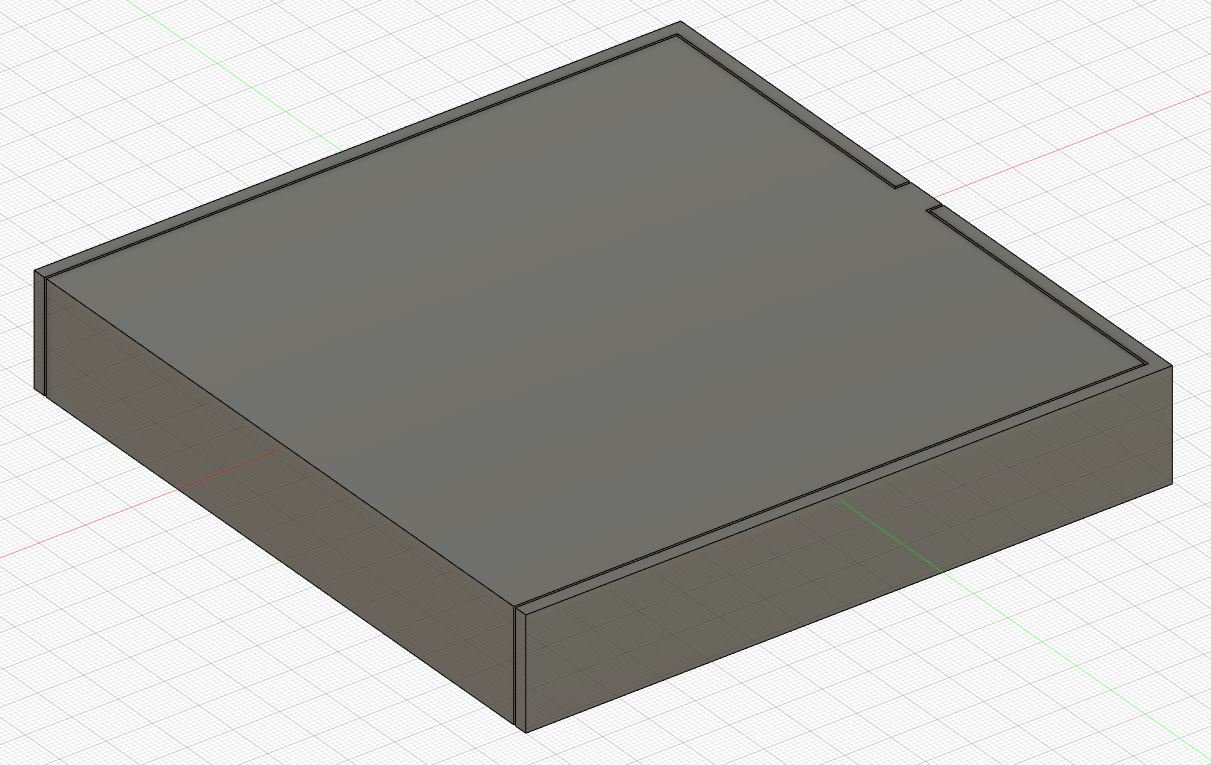

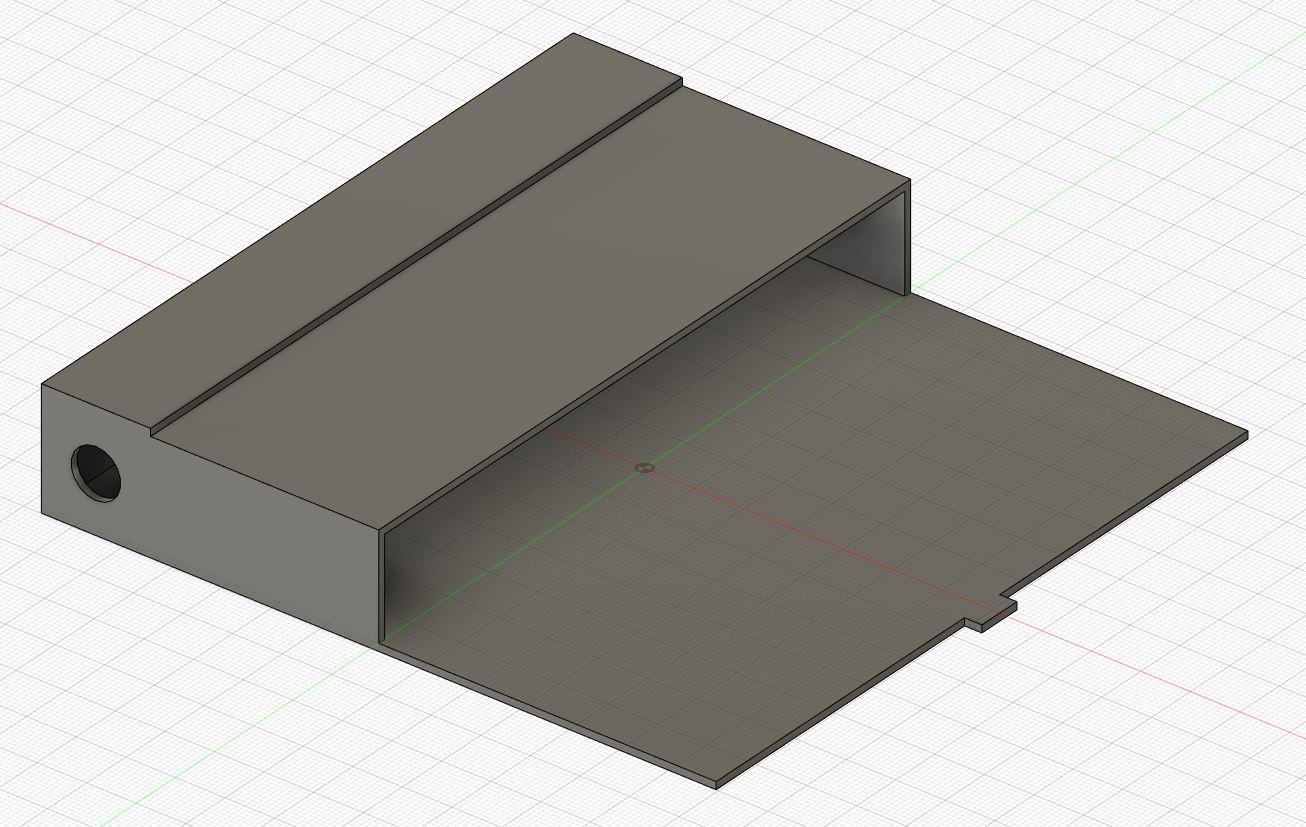

Version 13 cm :

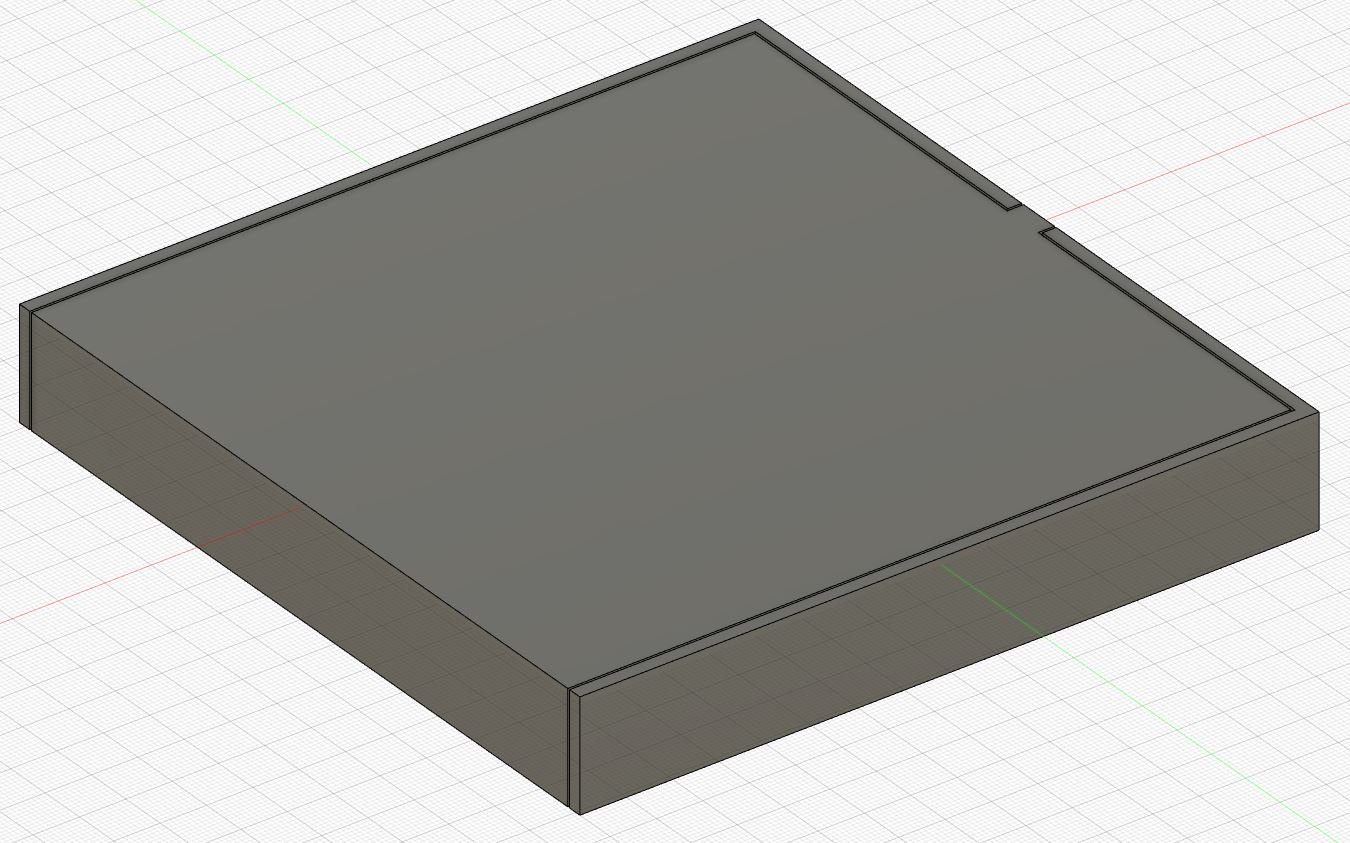

Version 15 cm :

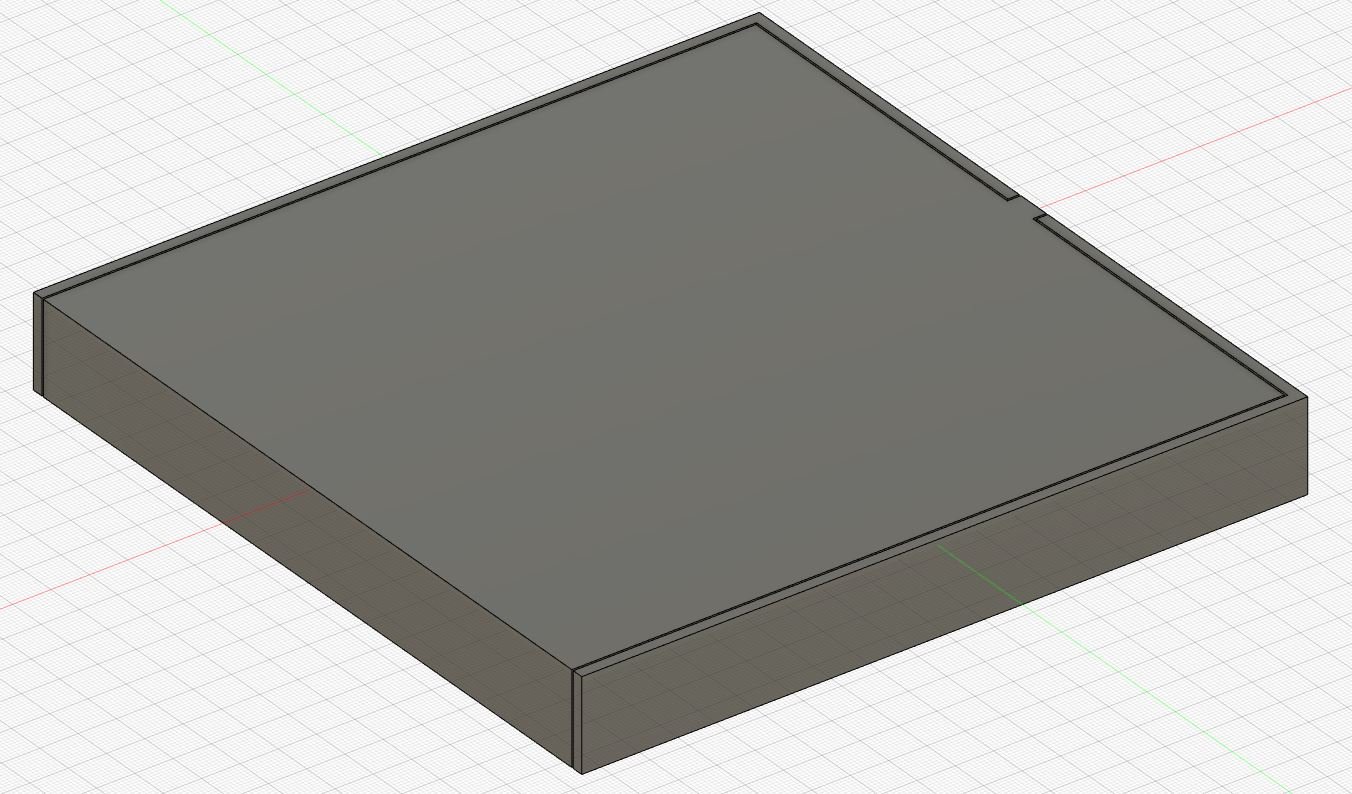

Version 18 cm :

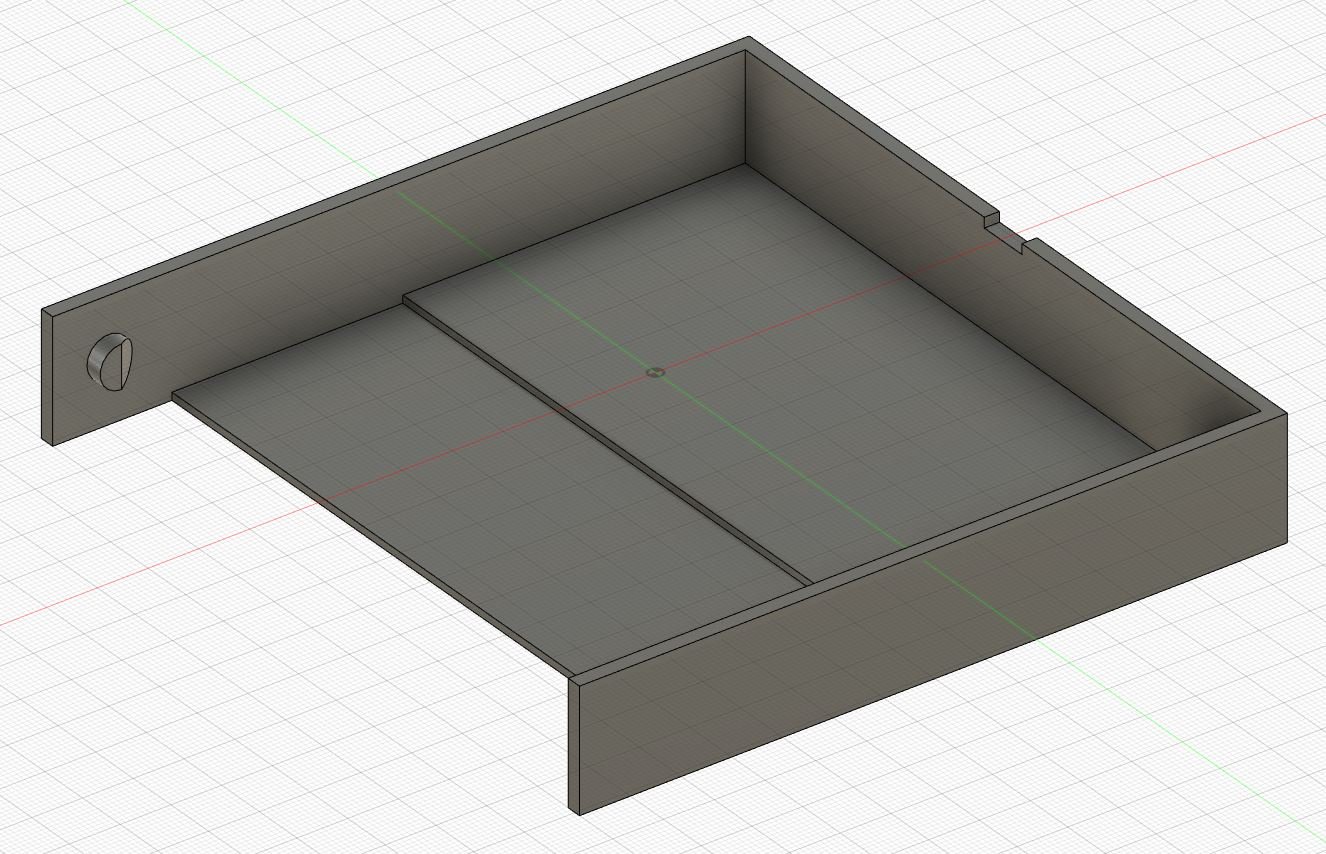

Chaque boîtier est composé de 2 parties qu’il faudra emboîter après impression 3D :

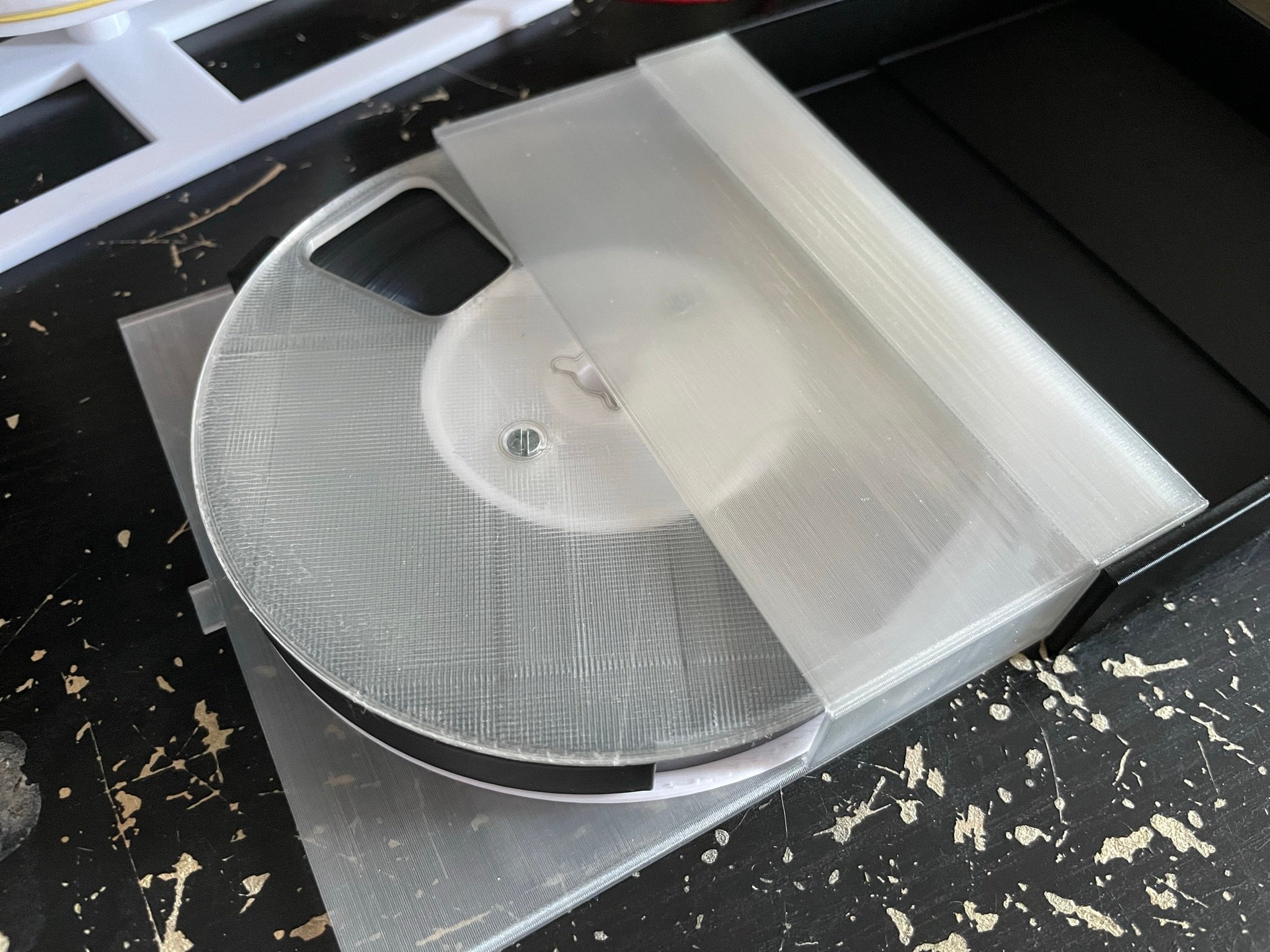

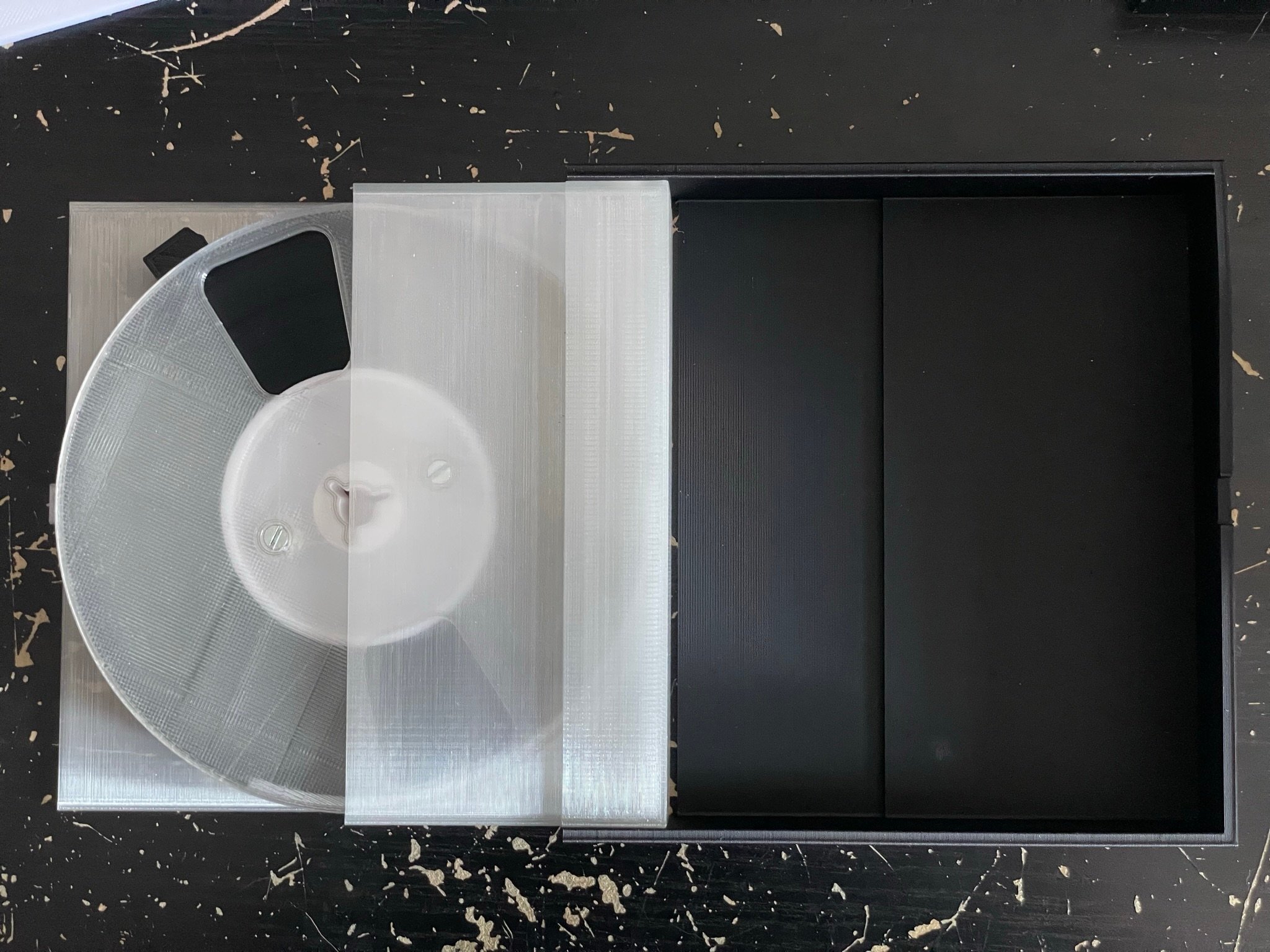

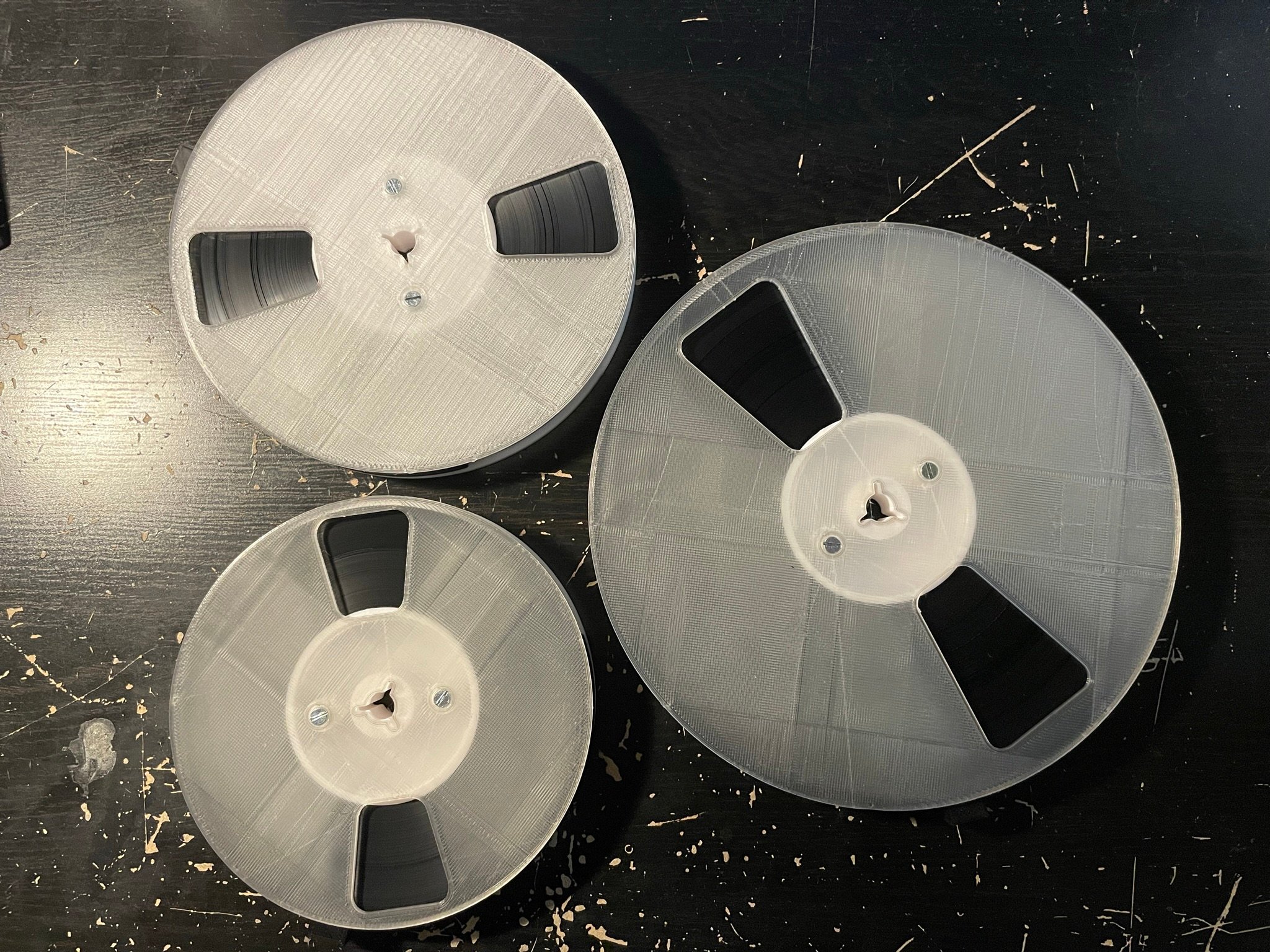

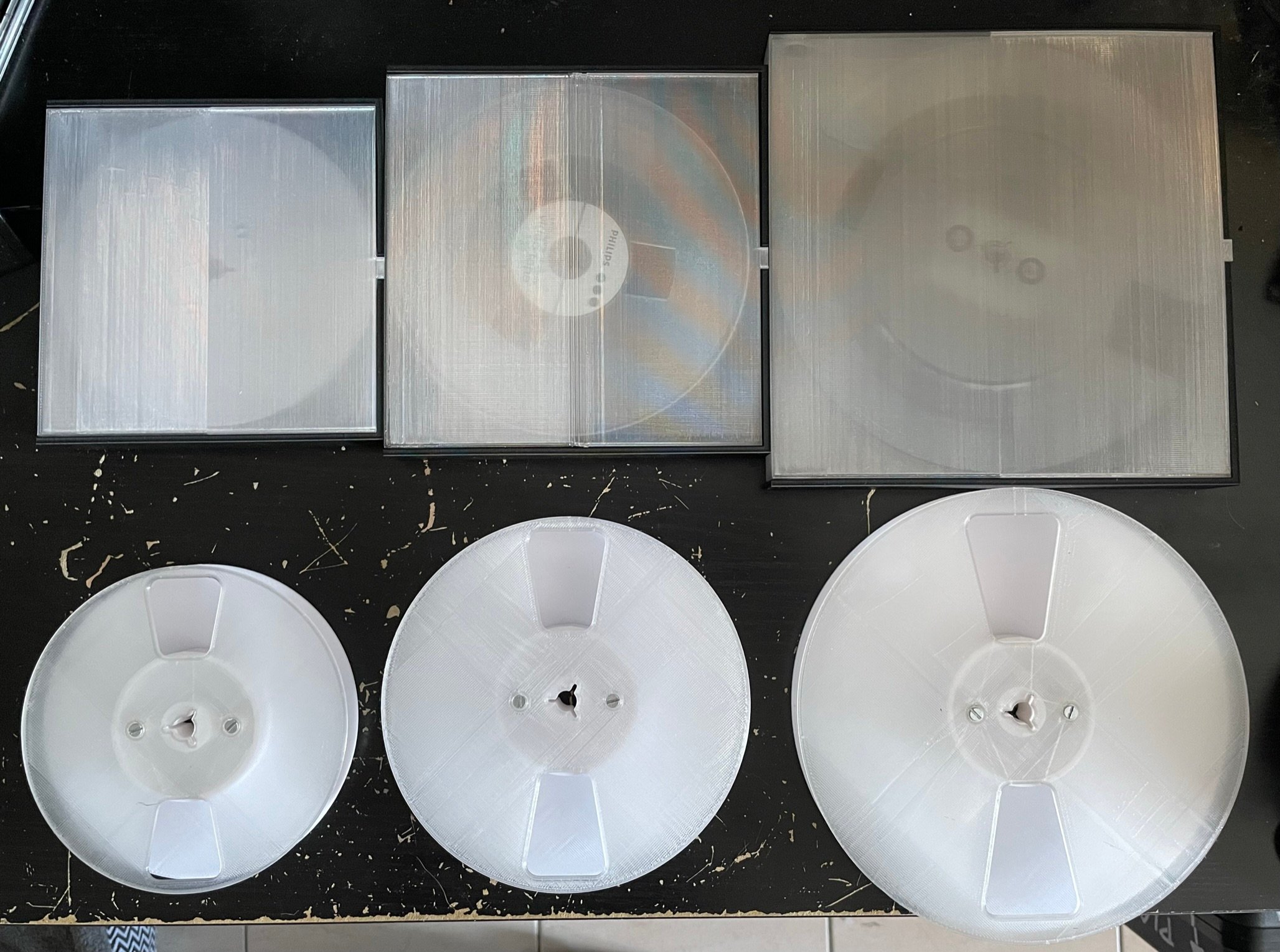

Au final, cela donne tout ça :
Pas mal hein ? :D

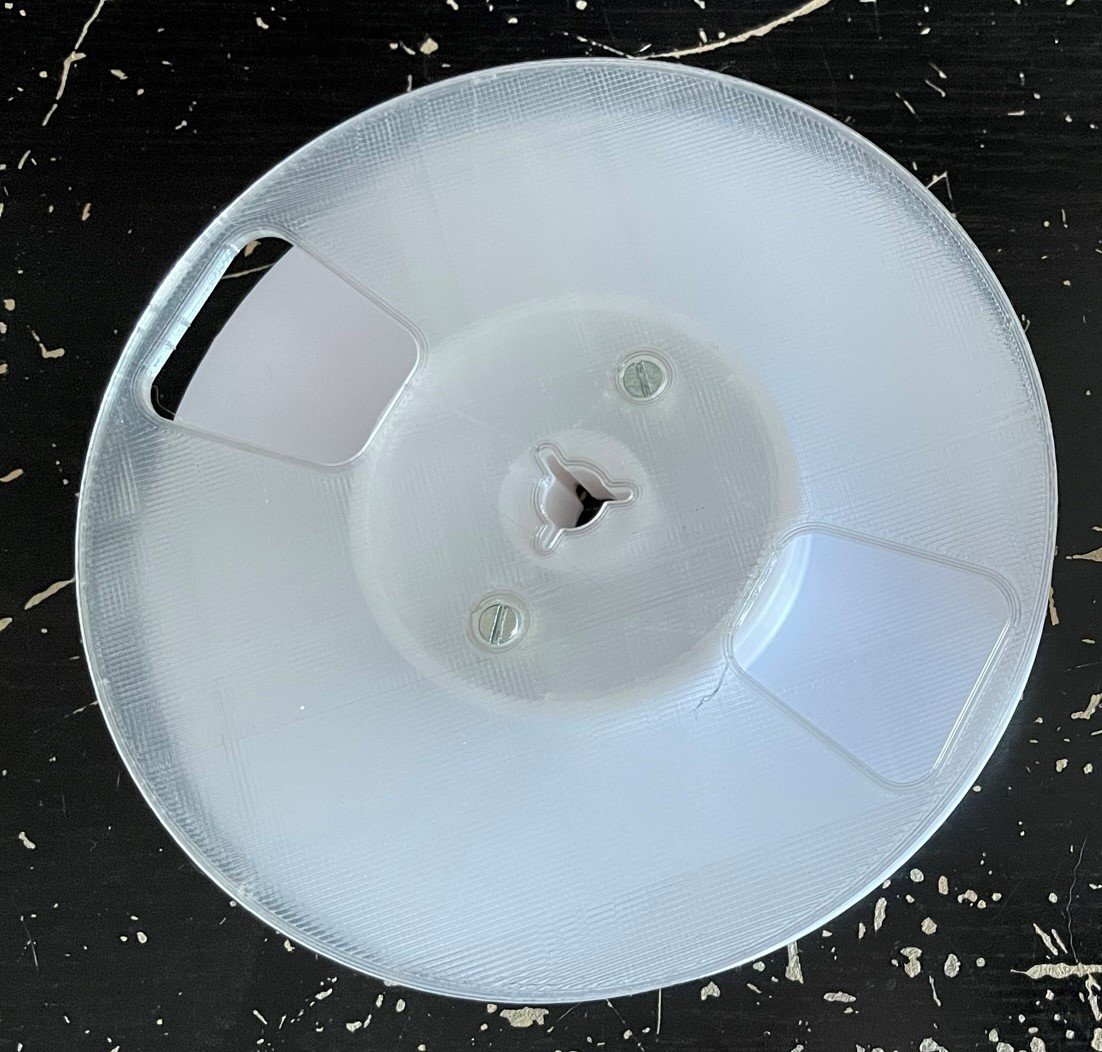

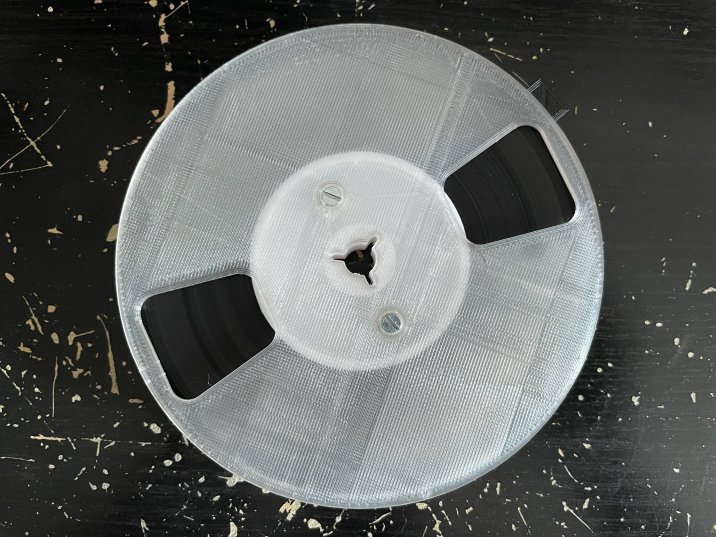

Par ailleurs, la pièce supérieure de la bobine est désormais transparente afin de mieux voir le reste de bande et la pièce inférieure est blanche afin de faire justement contraste avec le reste de bande magnétique de couleur noire sur la bobine lors de l’utilisation.
Maintenant que je peux me faire des bobines de toutes tailles, il faut les remplir avec de la bande magnétique.
Au début, je faisait ça en mettant ma bobine en impression 3D sur l’ancien magnétoscope en mode rembobinage et en tenant la bobine VHS comme je pouvais mais cela n’était pas très pratique.
Je me suis donc fabriqué un outil pour cela !
Le but est le même que d’habitude : se faire un outil simple et peu coûteux.

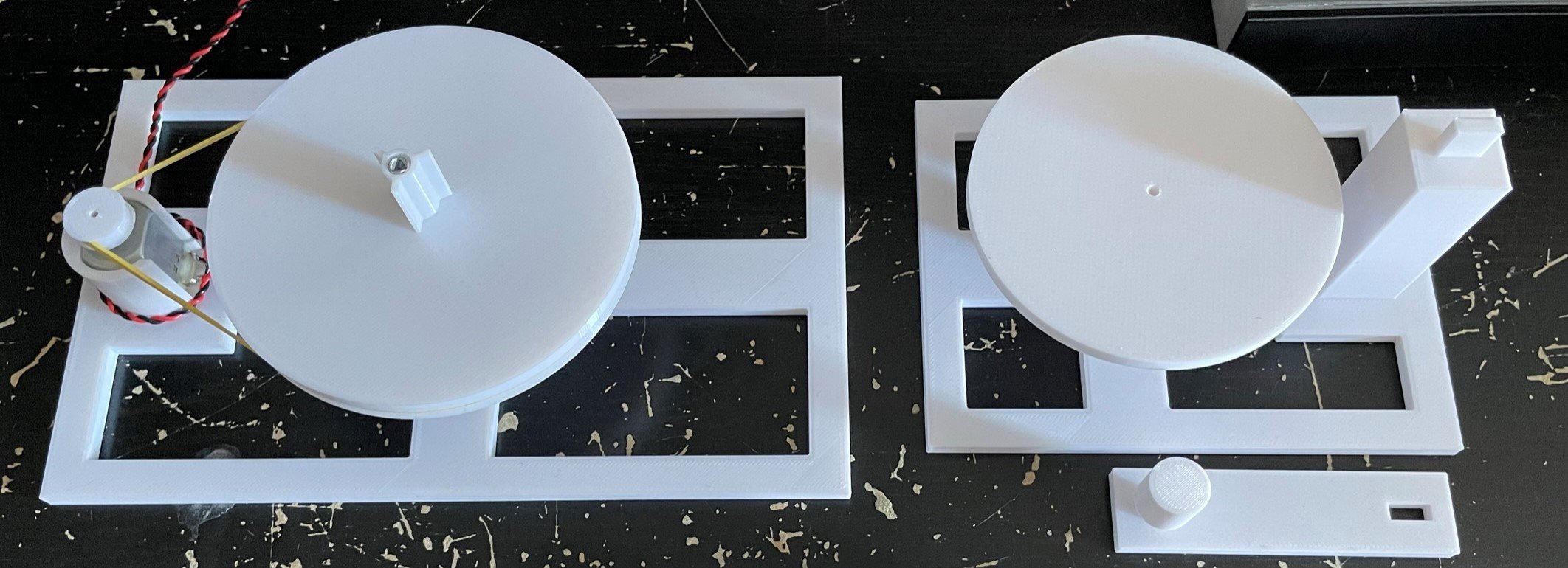

Cet outil est en deux parties :

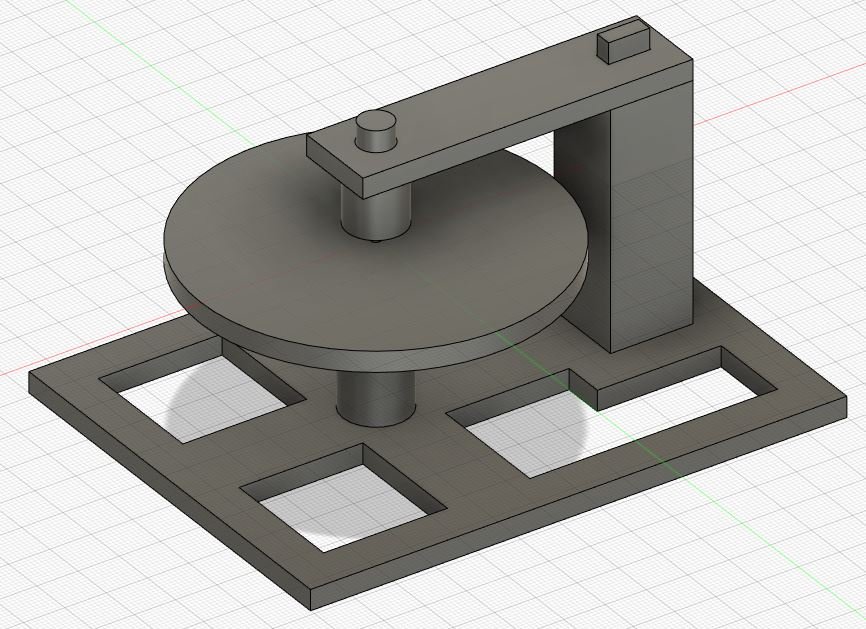

- Une partie « bobine débitrice » avec la bobine de cassette VHS dont on va tirer la bande :

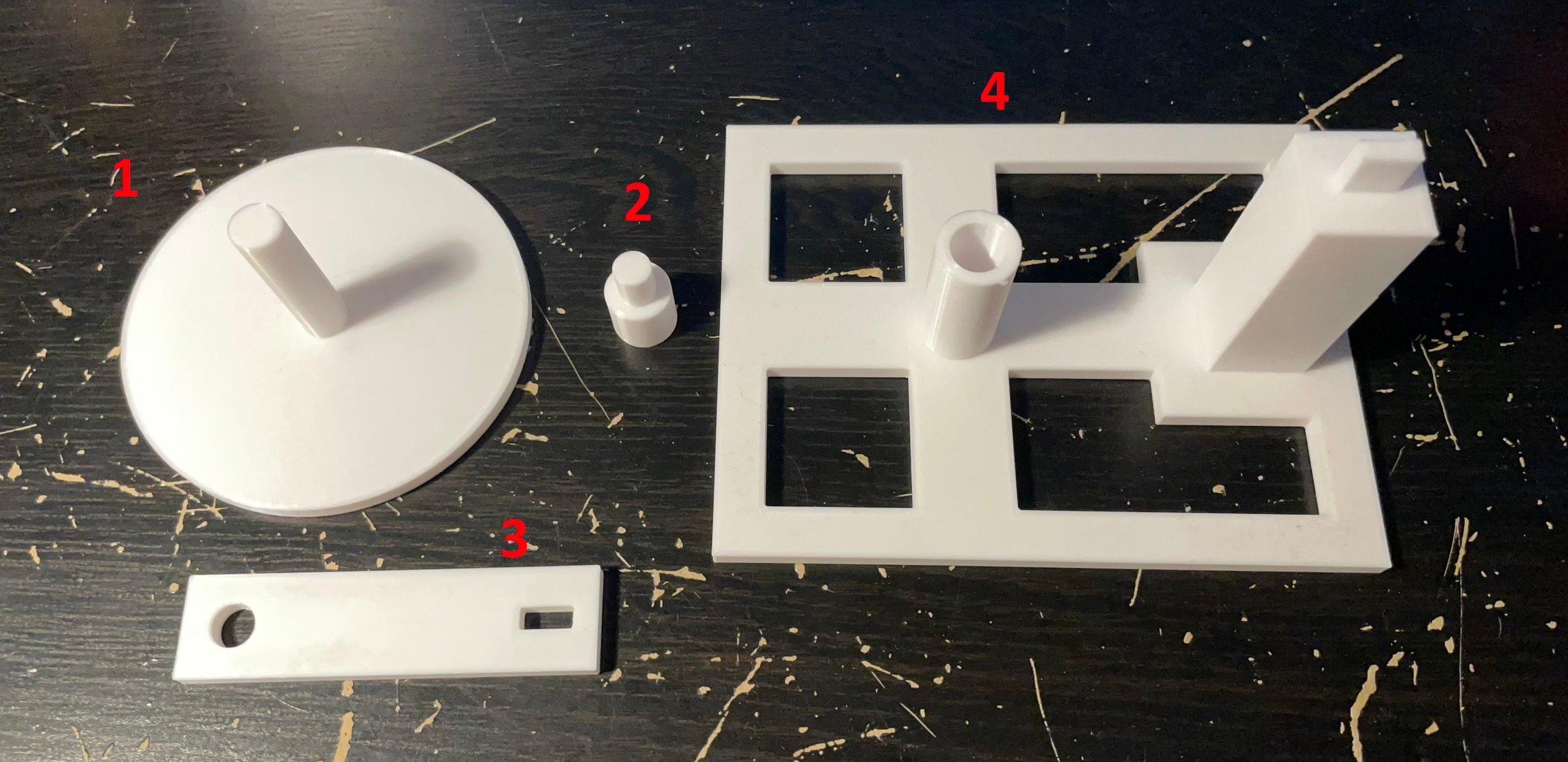

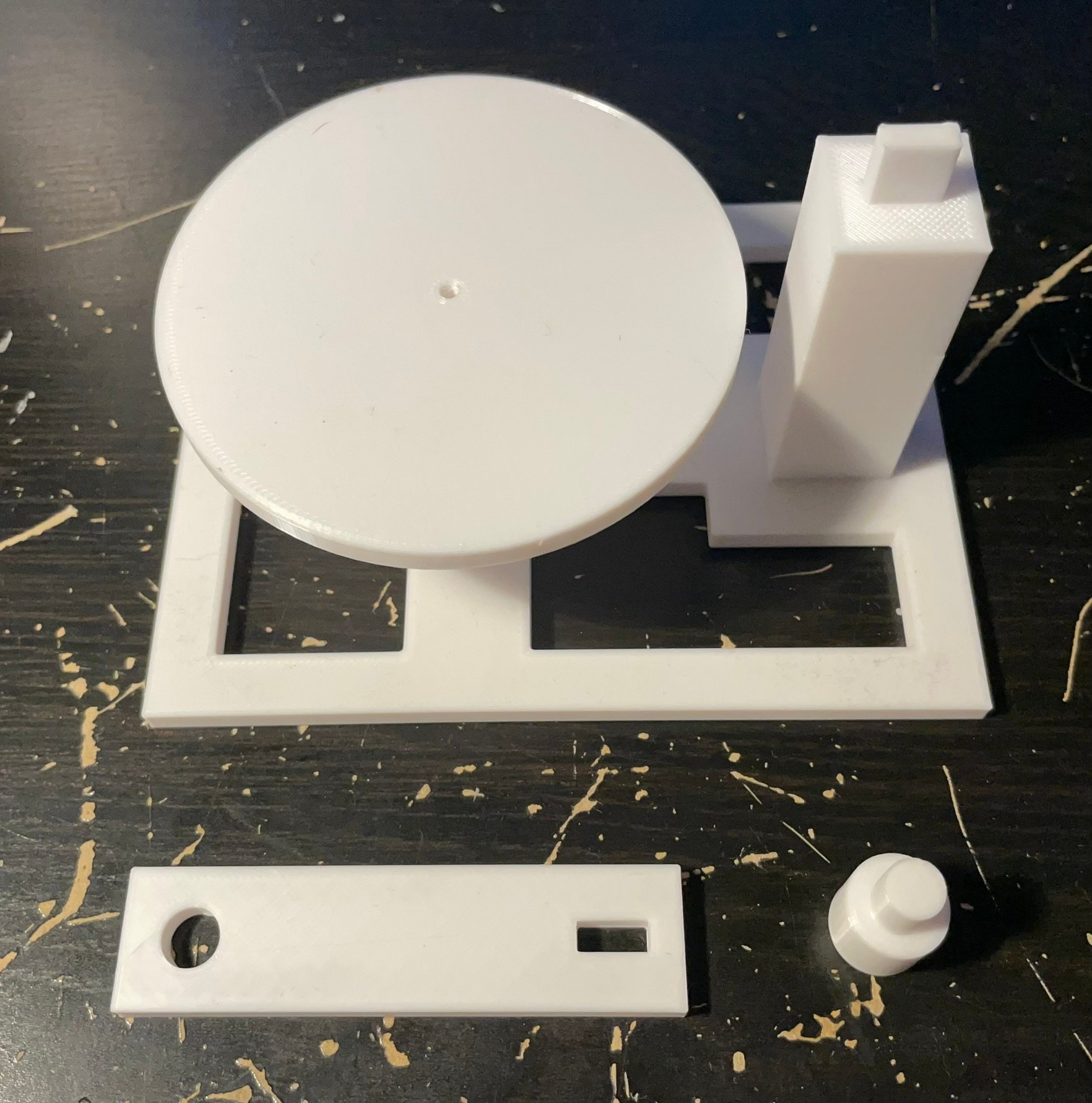

Cette partie est composée de plusieurs pièces qu’il va falloir assembler pour les utiliser :
1 – Le plateau qui va recevoir la bobine VHS
2 – Une petite pièce qui servira à faire tenir la bobine VHS
3 – Une pièce pour maintenir le tout en place
4 – La structure de base
Déposer le plateau (pièce 1, retournée sur la photo précédente) sur la structure de base (pièce 4) :

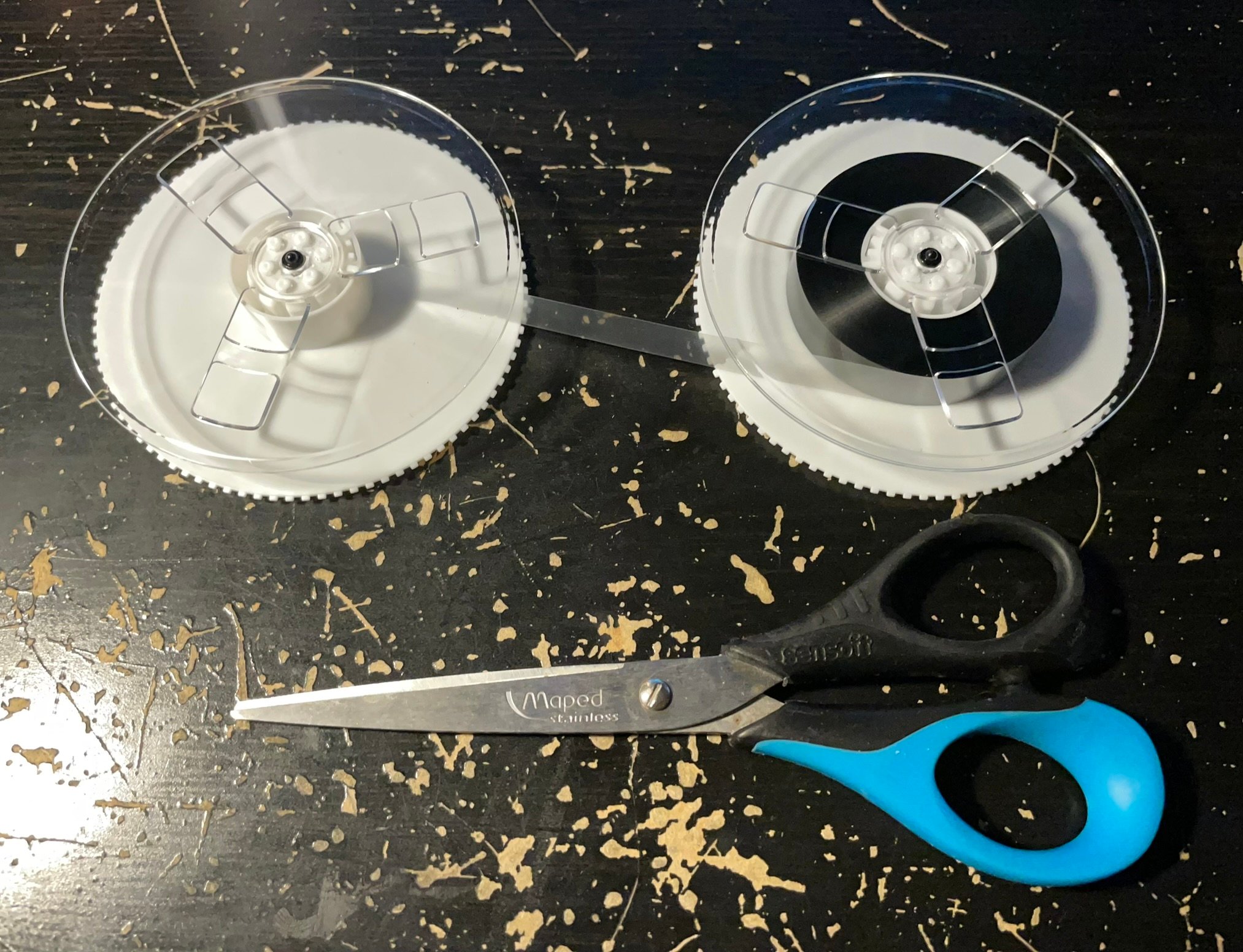

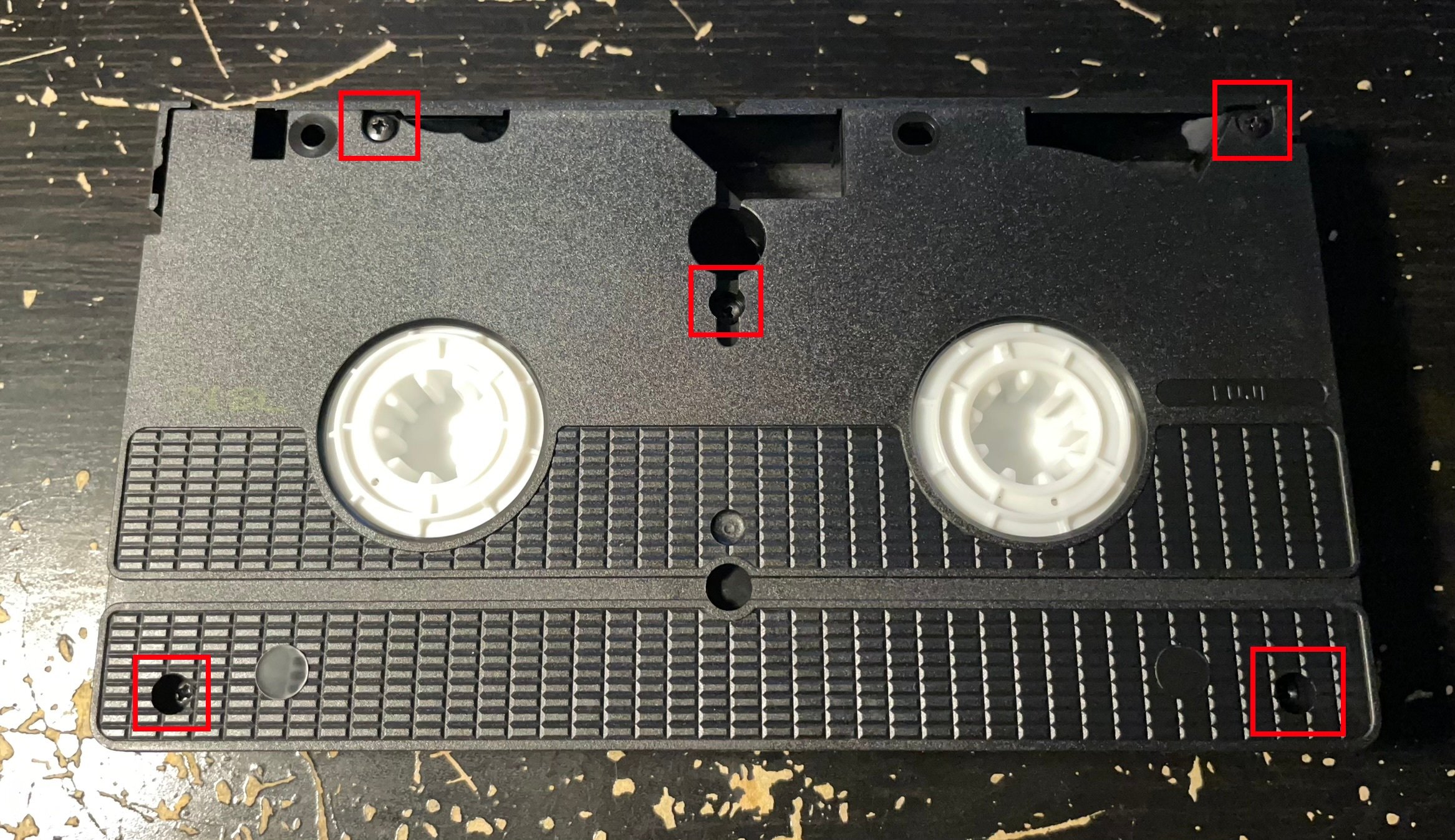

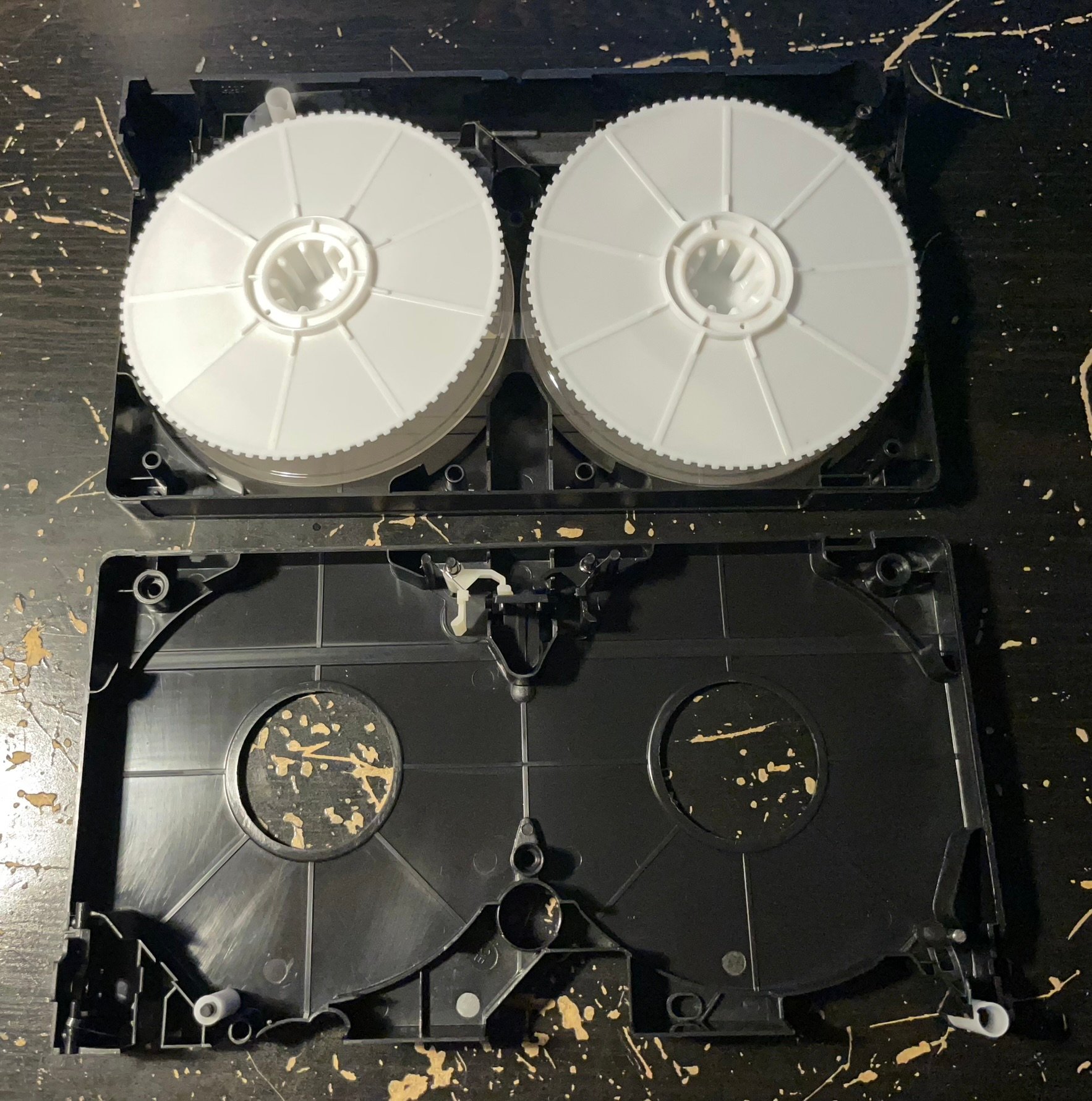

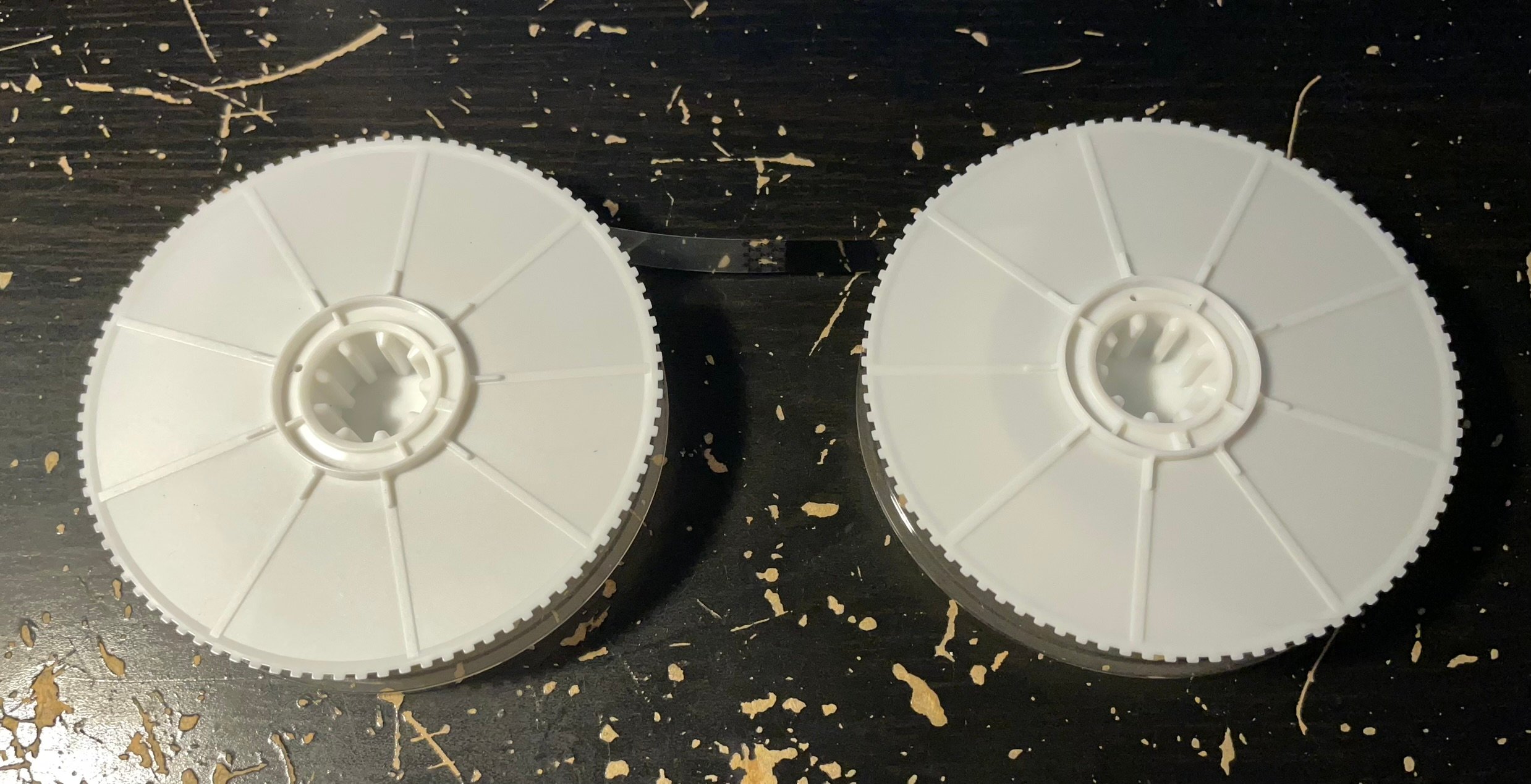

Saisir la cassette VHS dont on veut récupérer la bande et la démonter pour extraire les bobines de bande vidéo :
Couper la bande au niveau de l’amorce et garder que la bobine avec la bande.
Tout le reste peut-être déposé au recyclage.

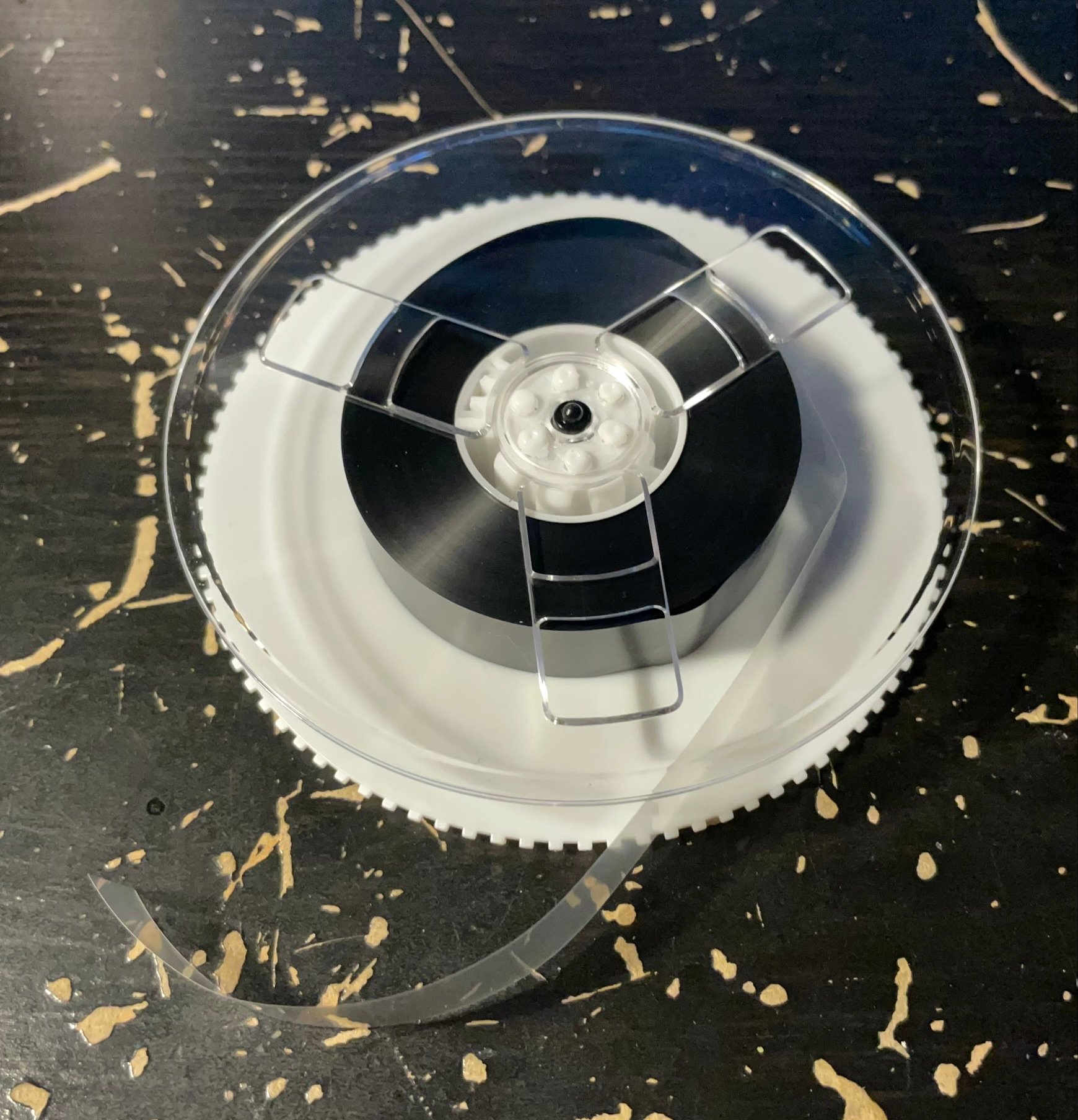

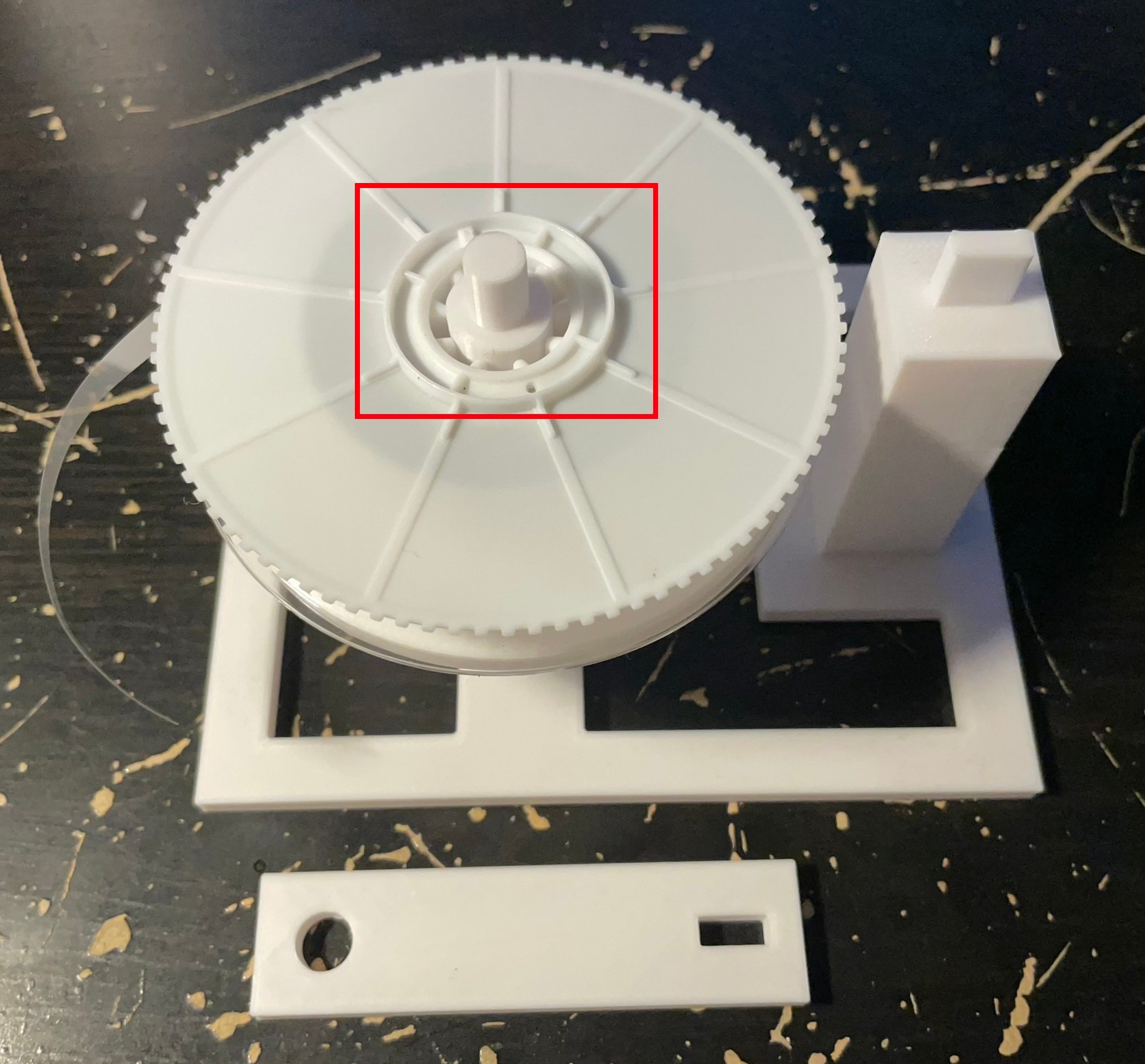

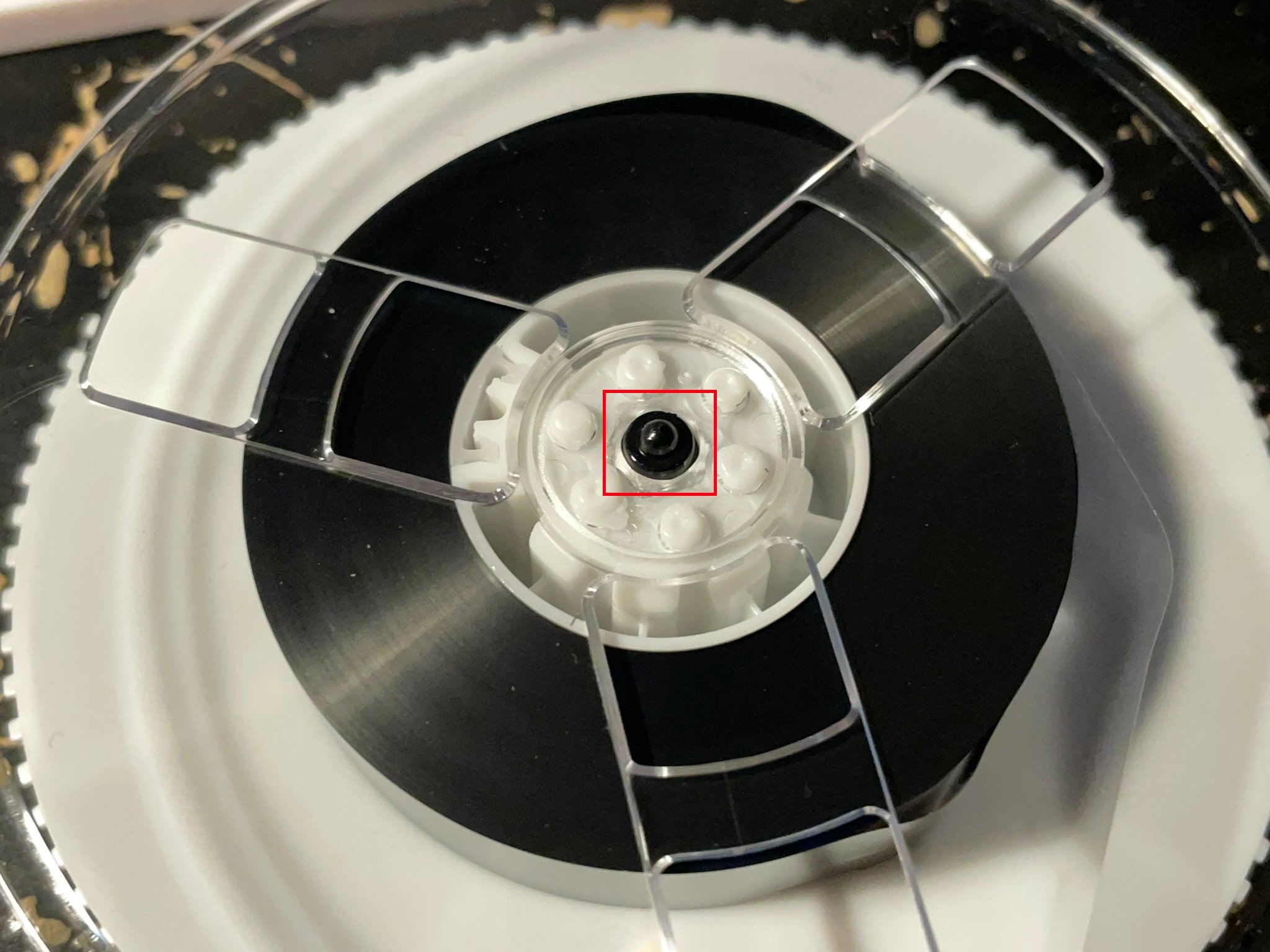

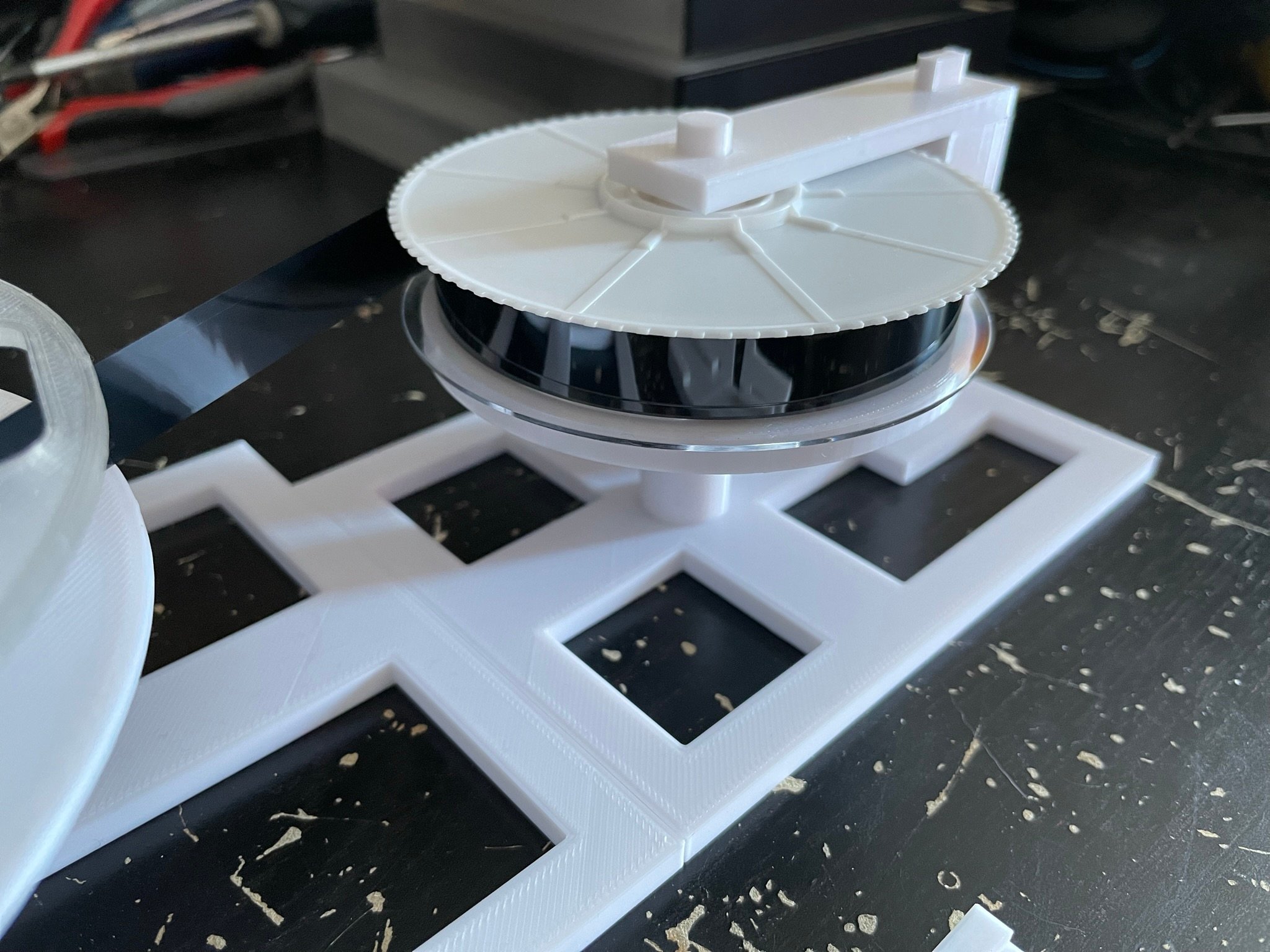

Déposer la bobine VHS sur le plateau face transparente vers le bas (contre le plateau).

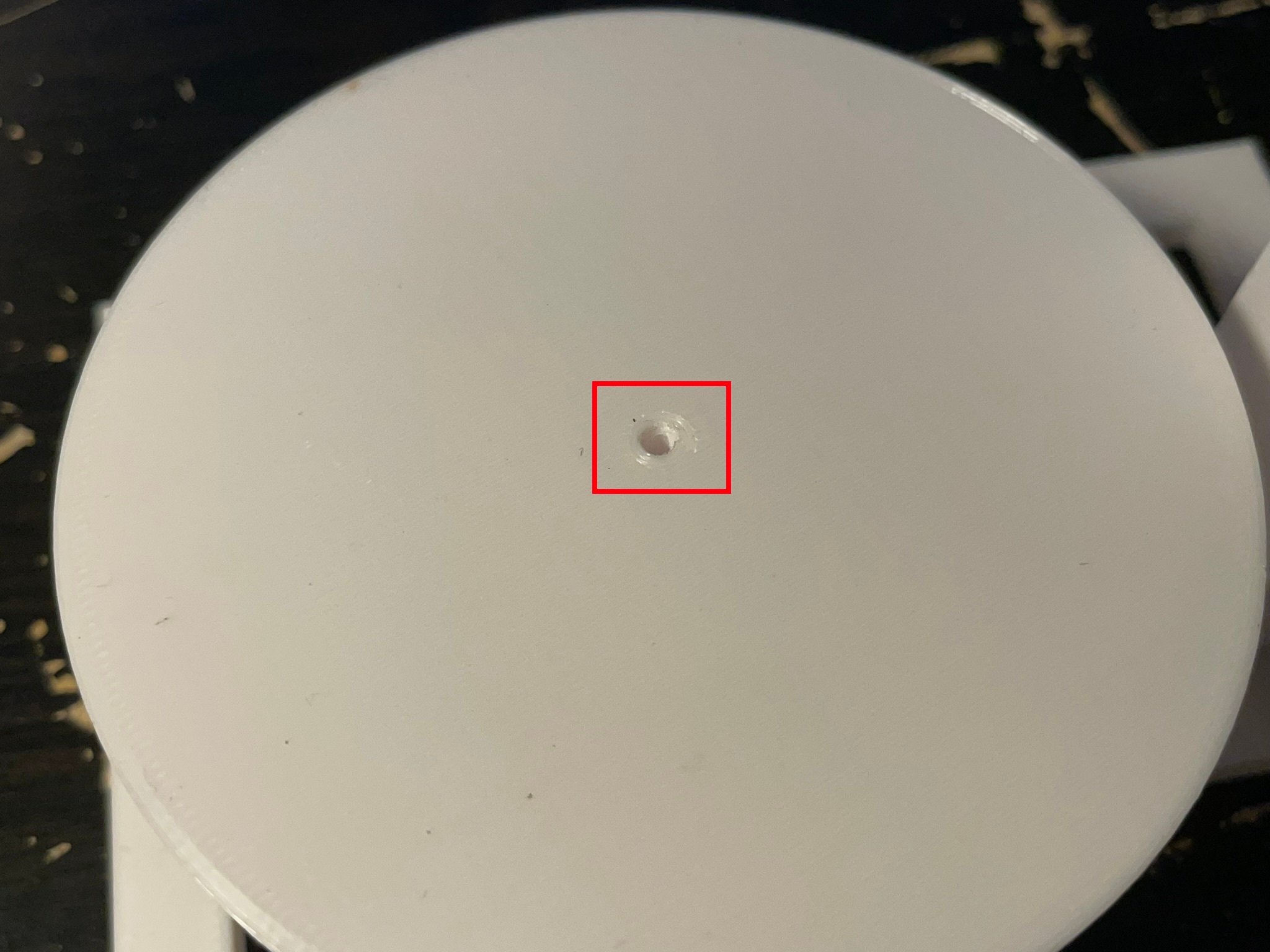

Un trou sur le plateau permet de recevoir la petite pièce noire de bobine VHS pour bien la centrer.
Déposer la pièce n°2 dans le trou de la bobine :

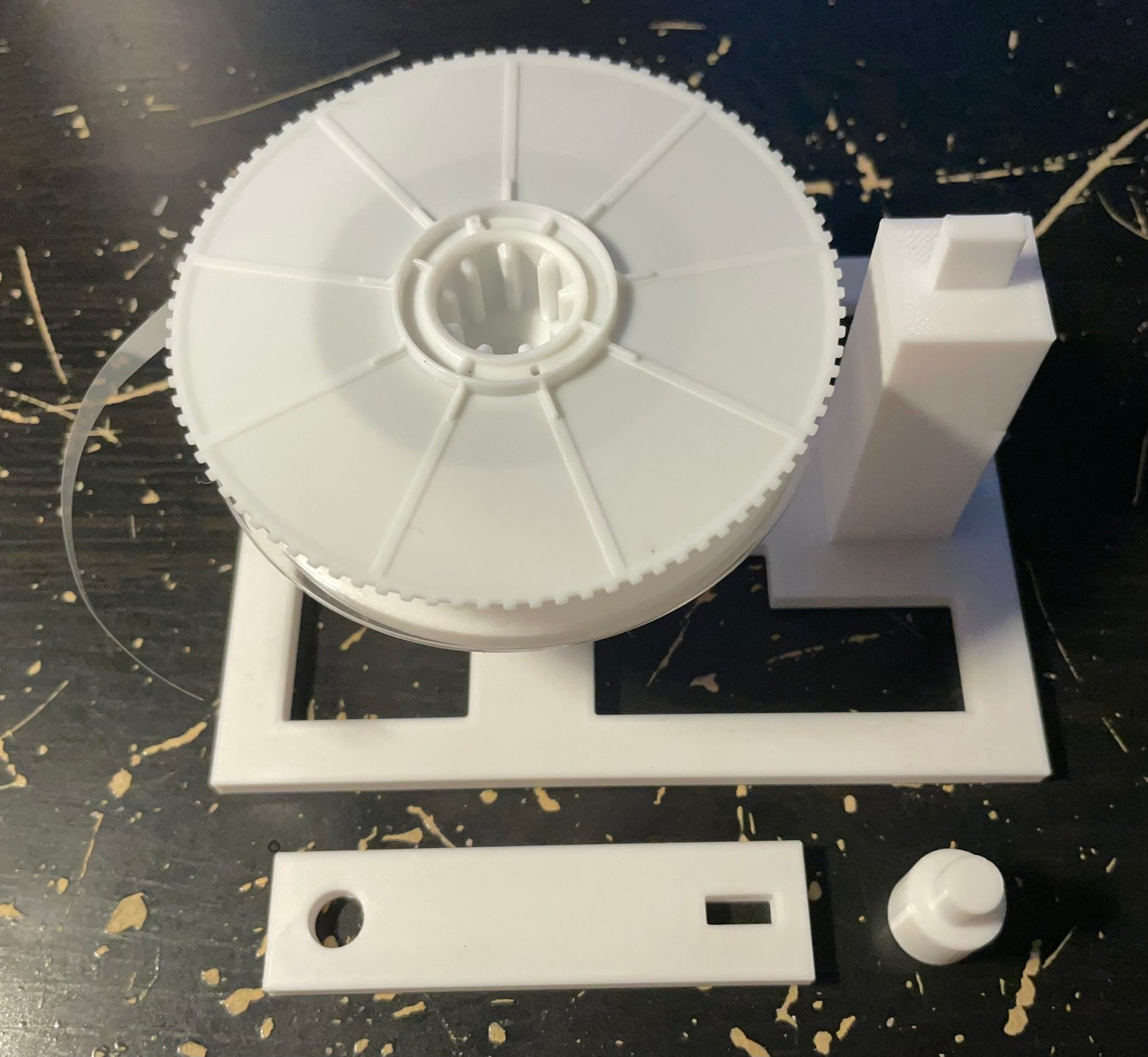

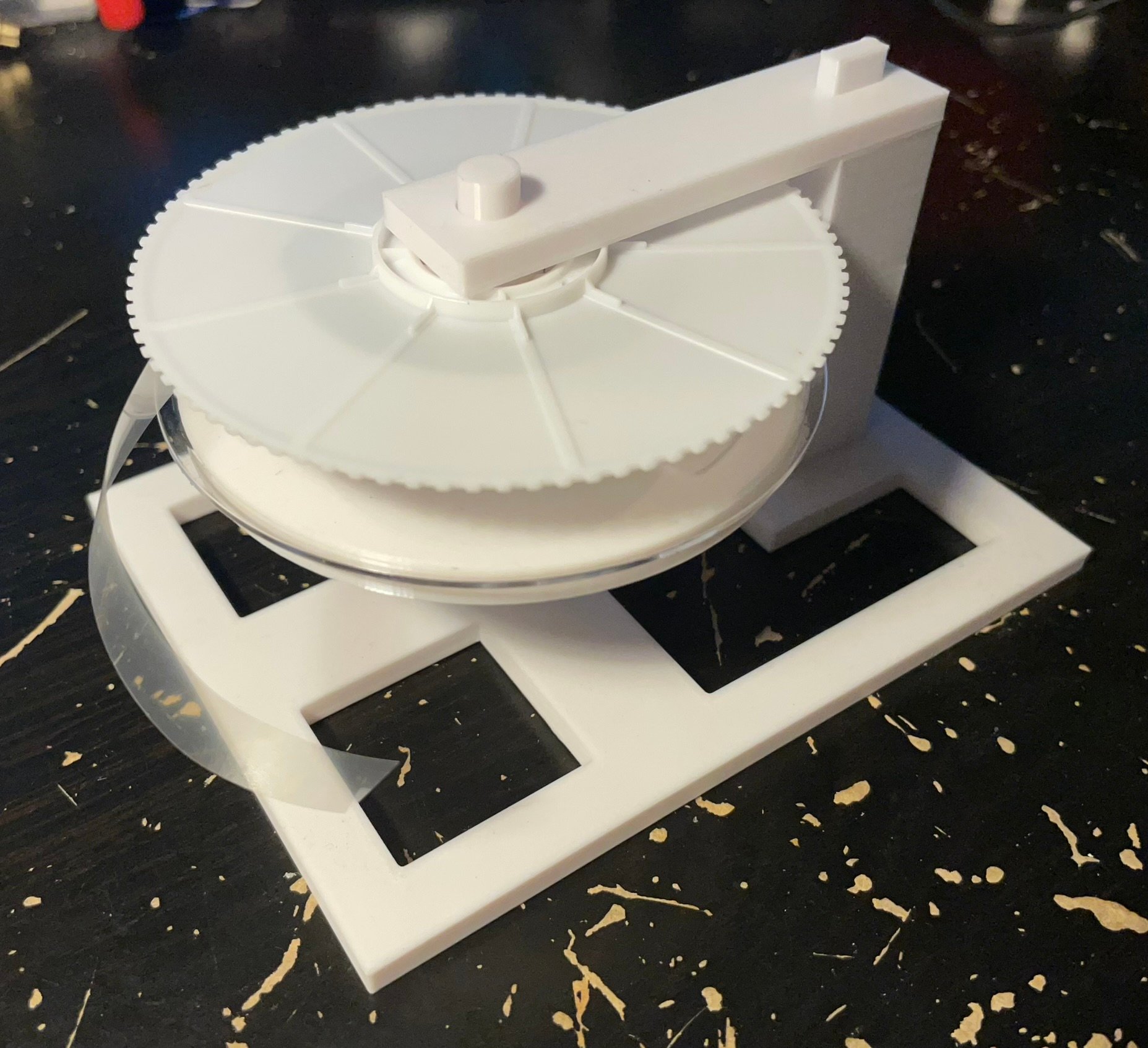

Puis déposer la pièce n°3 qui fera tenir en place l’ensemble.

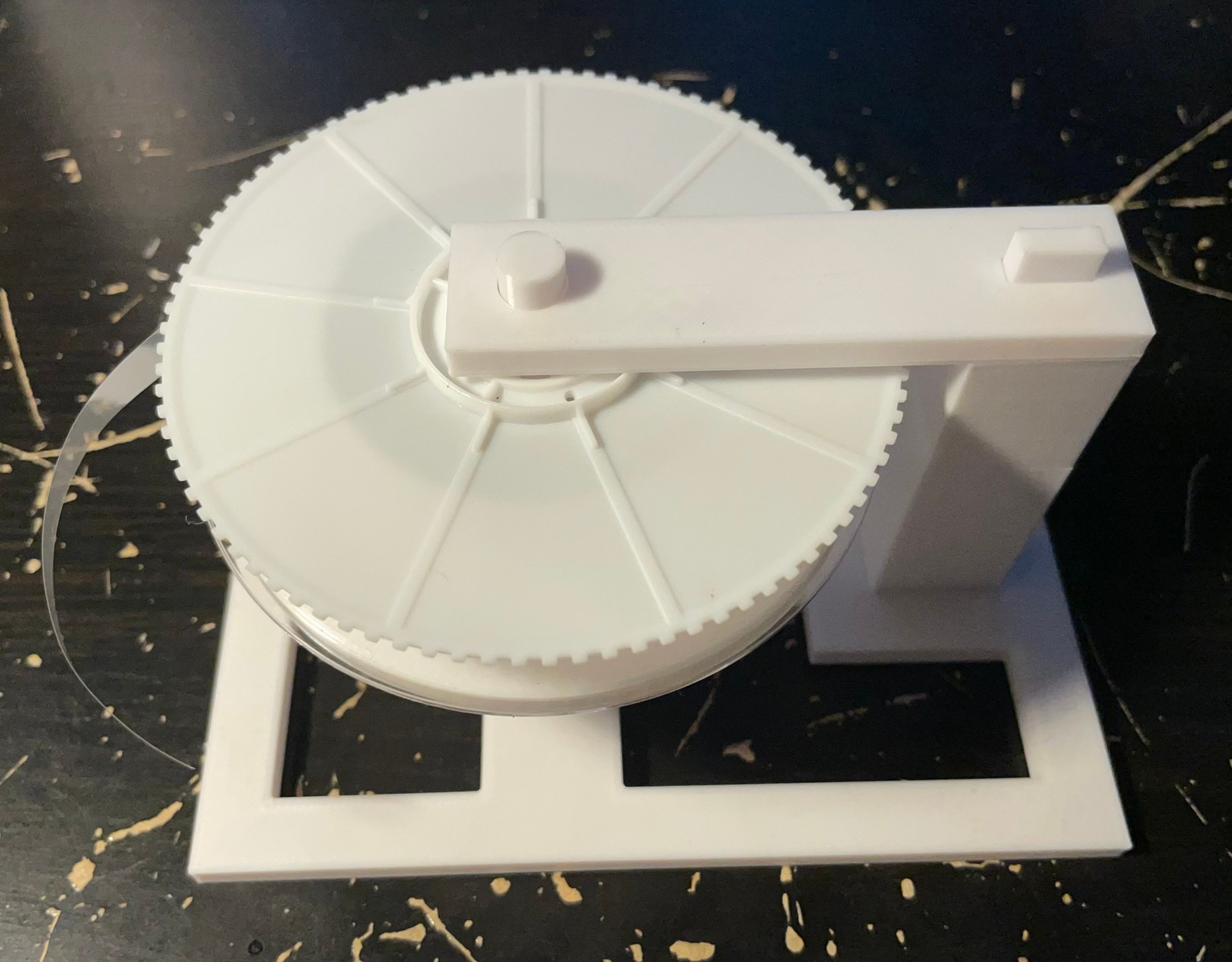

Il est possible ainsi de tirer sur la bande pour vider la bobine sans que la bobine ne tombe.

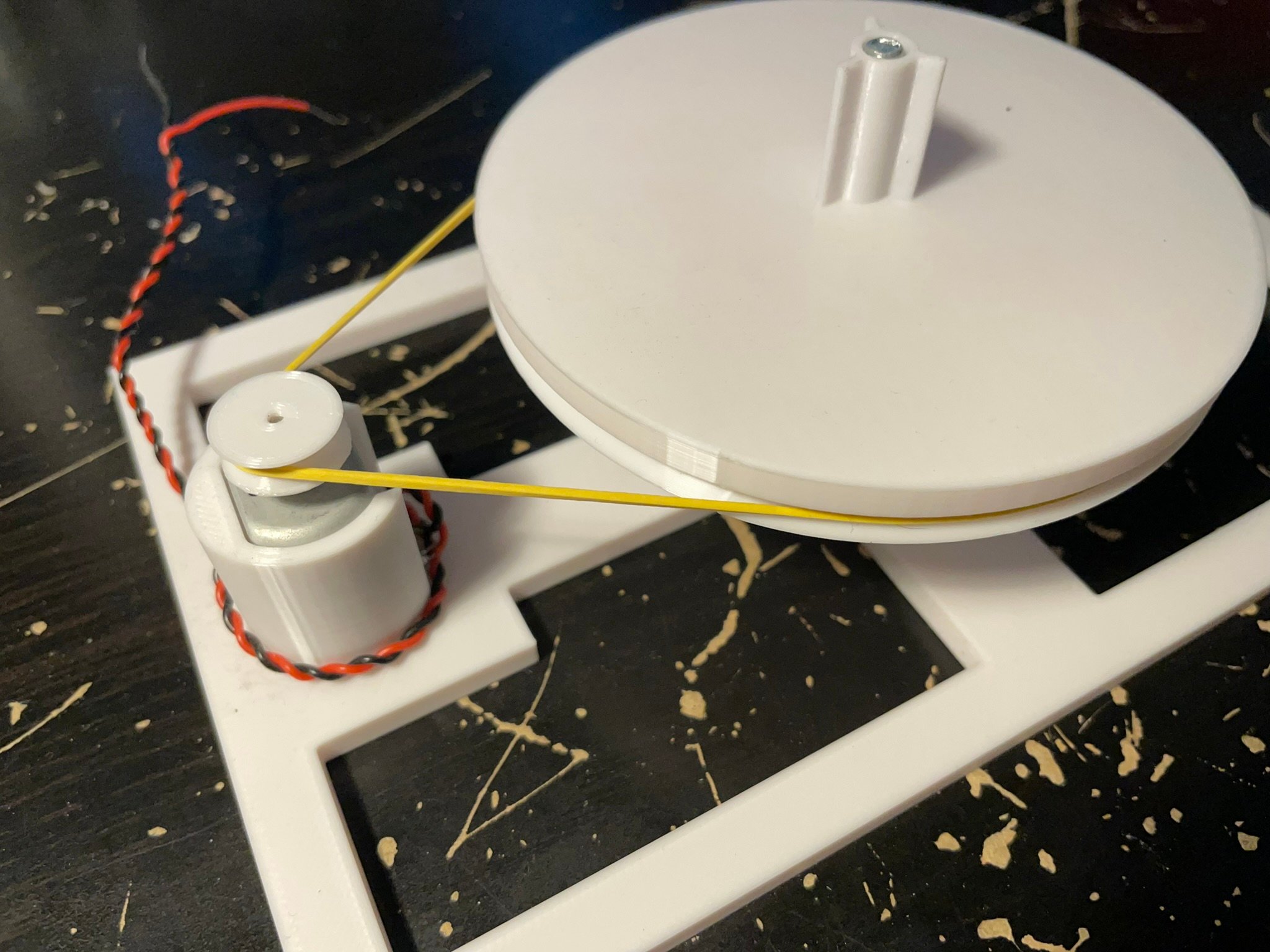

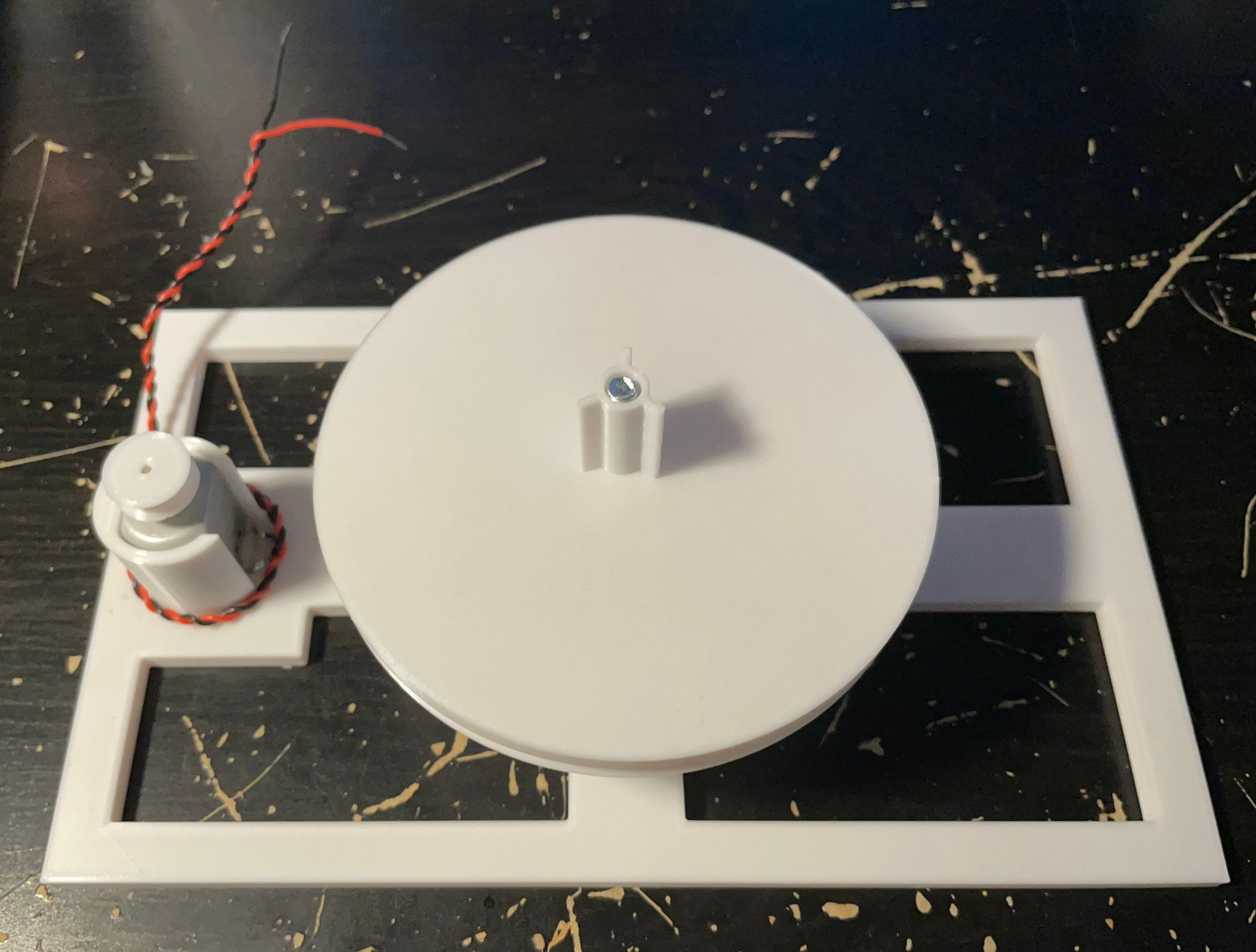

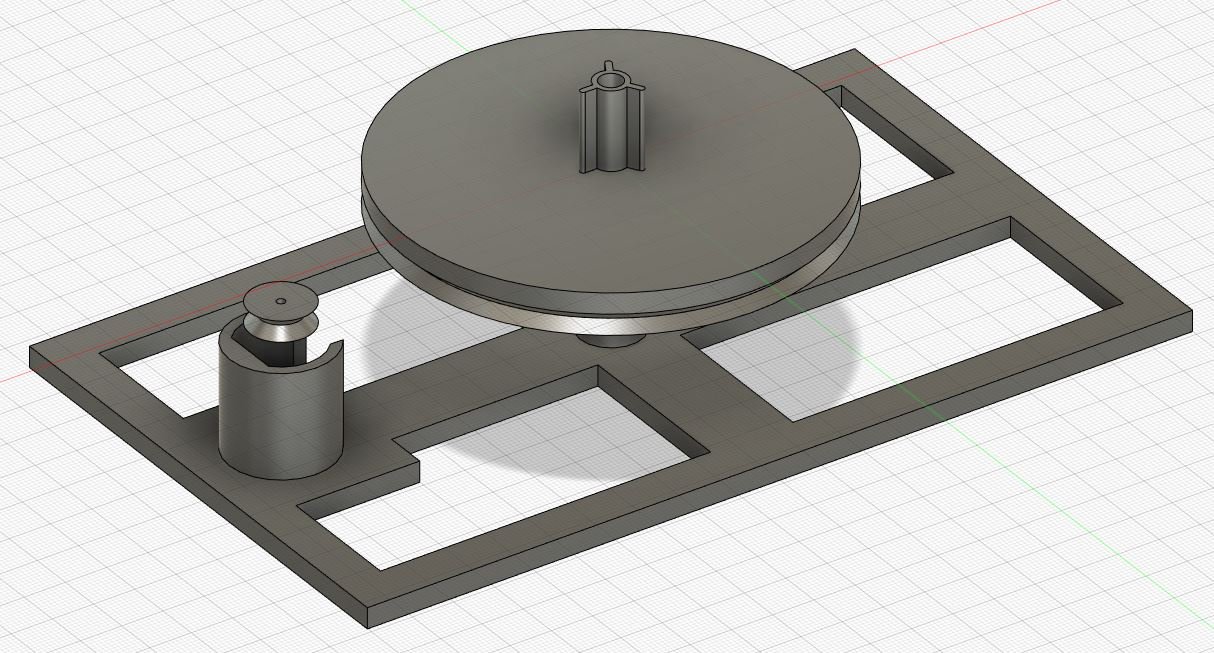

- Une partie « bobine réceptrice » pour la nouvelle bobine imprimée en 3D à remplir de bande vidéo :

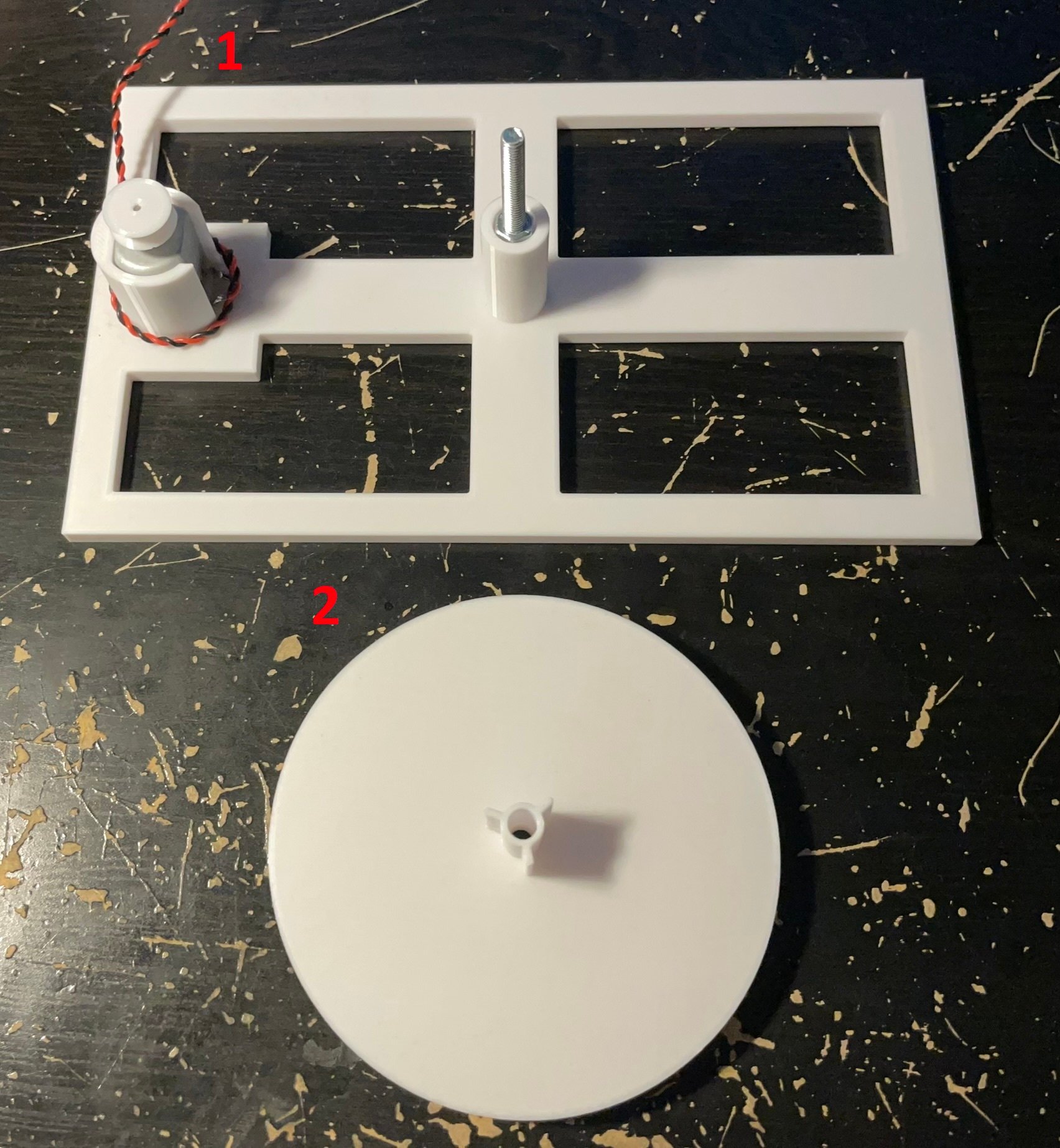

Cette partie est composée de 2 pièces qu’il va falloir assembler pour les utiliser :
1 – La structure de base avec un moteur
2 – Le plateau qui va recevoir la bobine à remplir

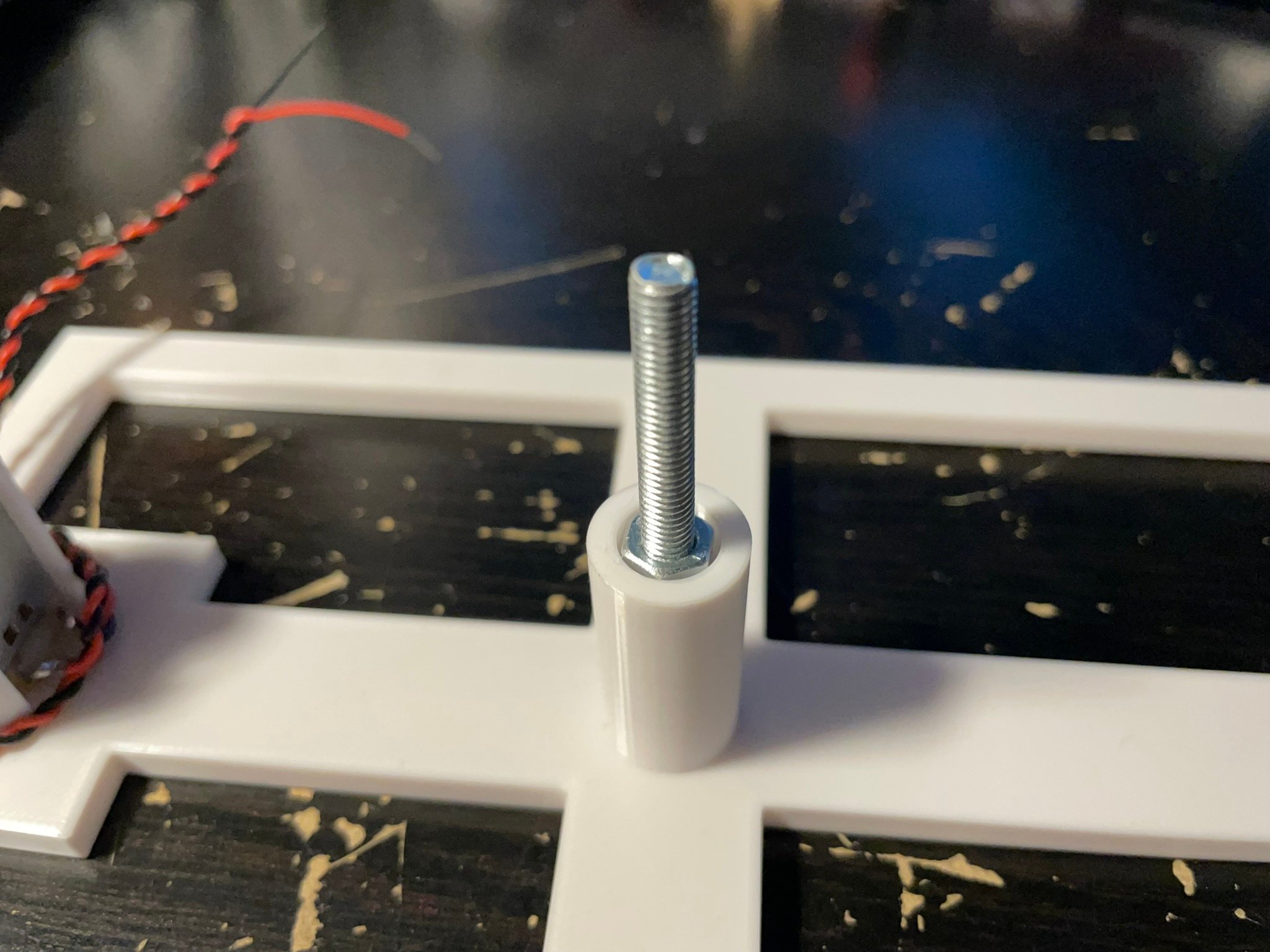

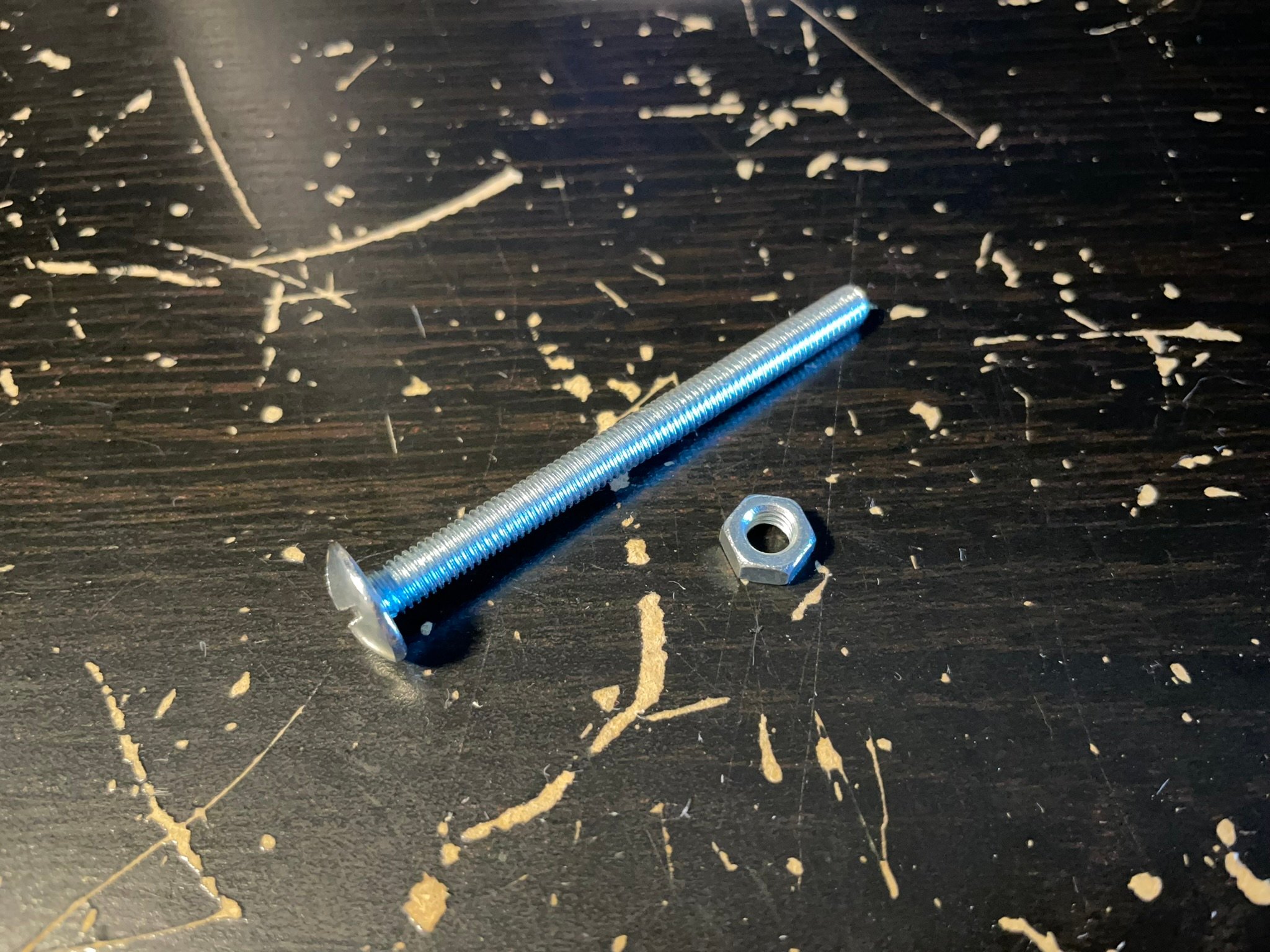

La structure de base est équipée d’une vis M5 de 60mm de long et d’un boulon qui vont servir à faire tenir le plateau à bobine. Ils ne bougent pas.
Déposer le plateau sur la vis :

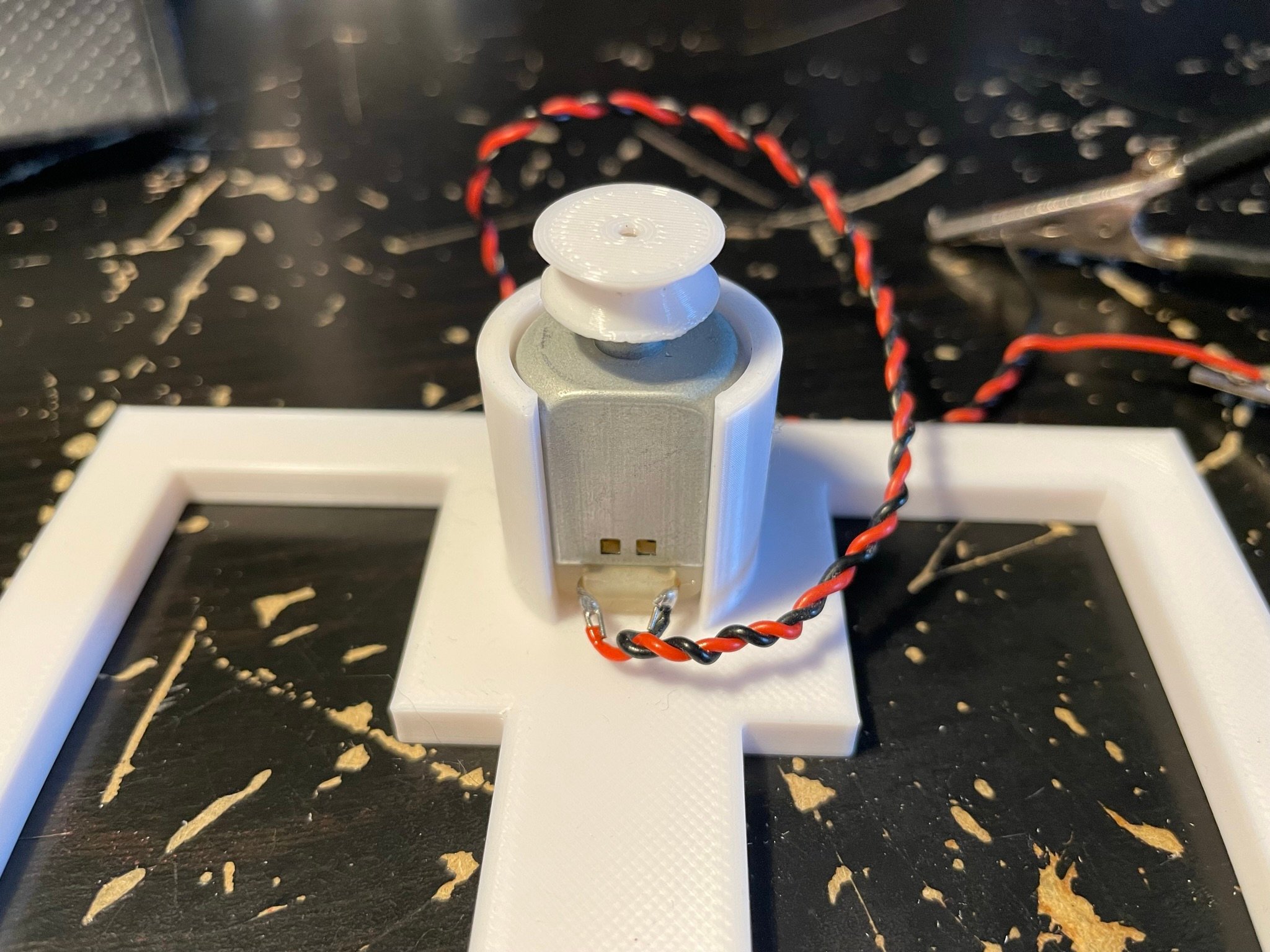

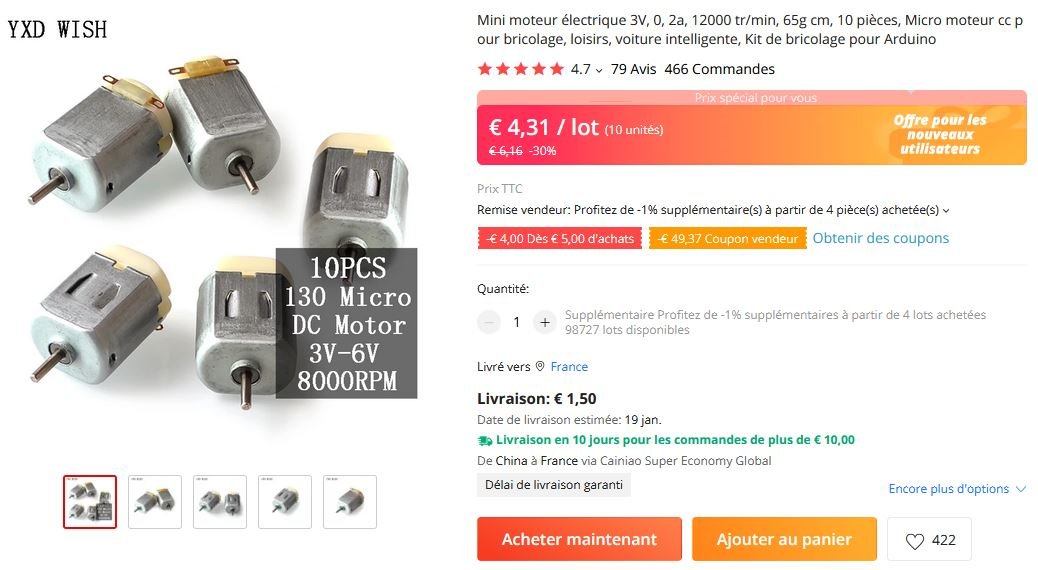

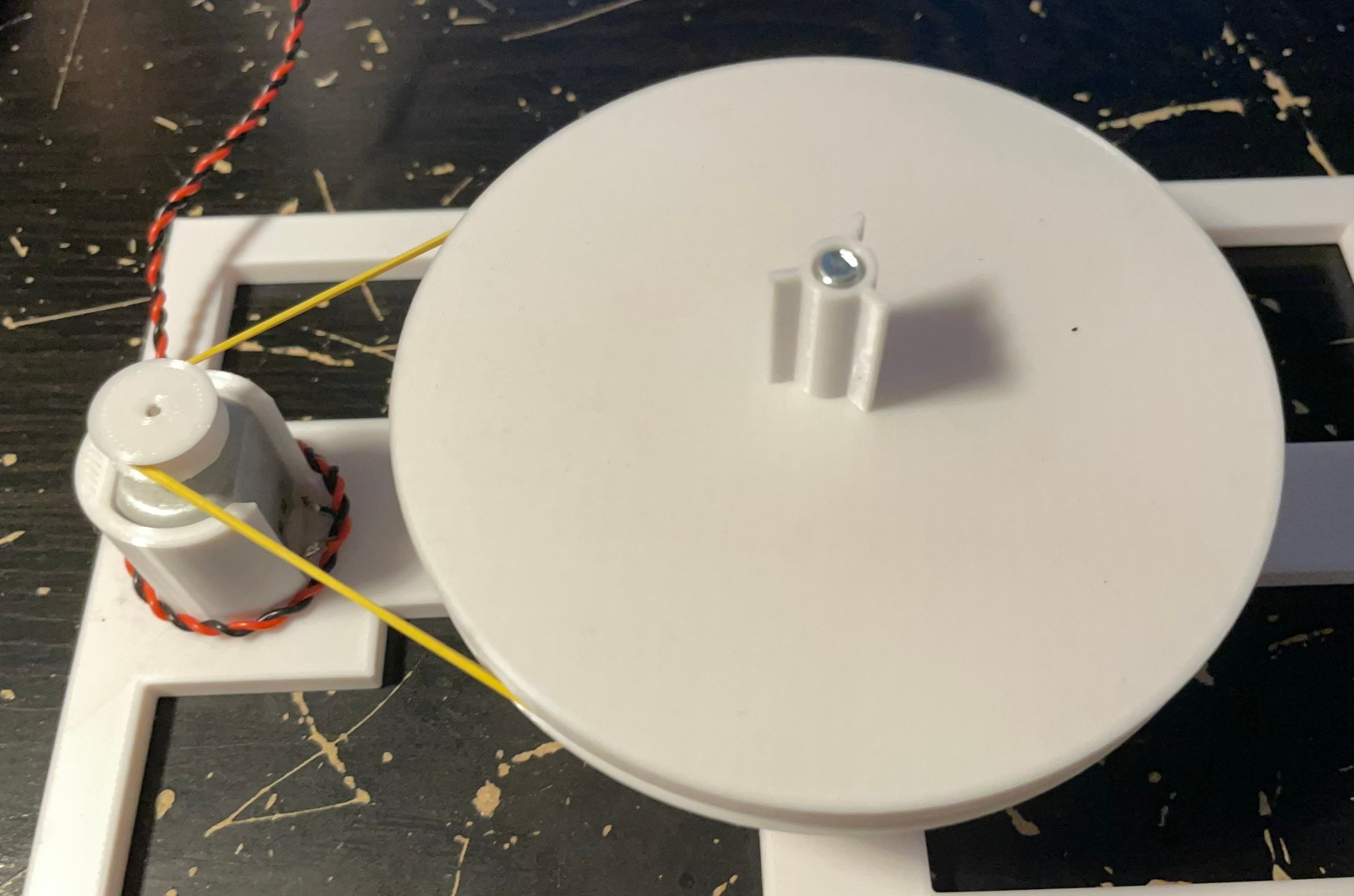

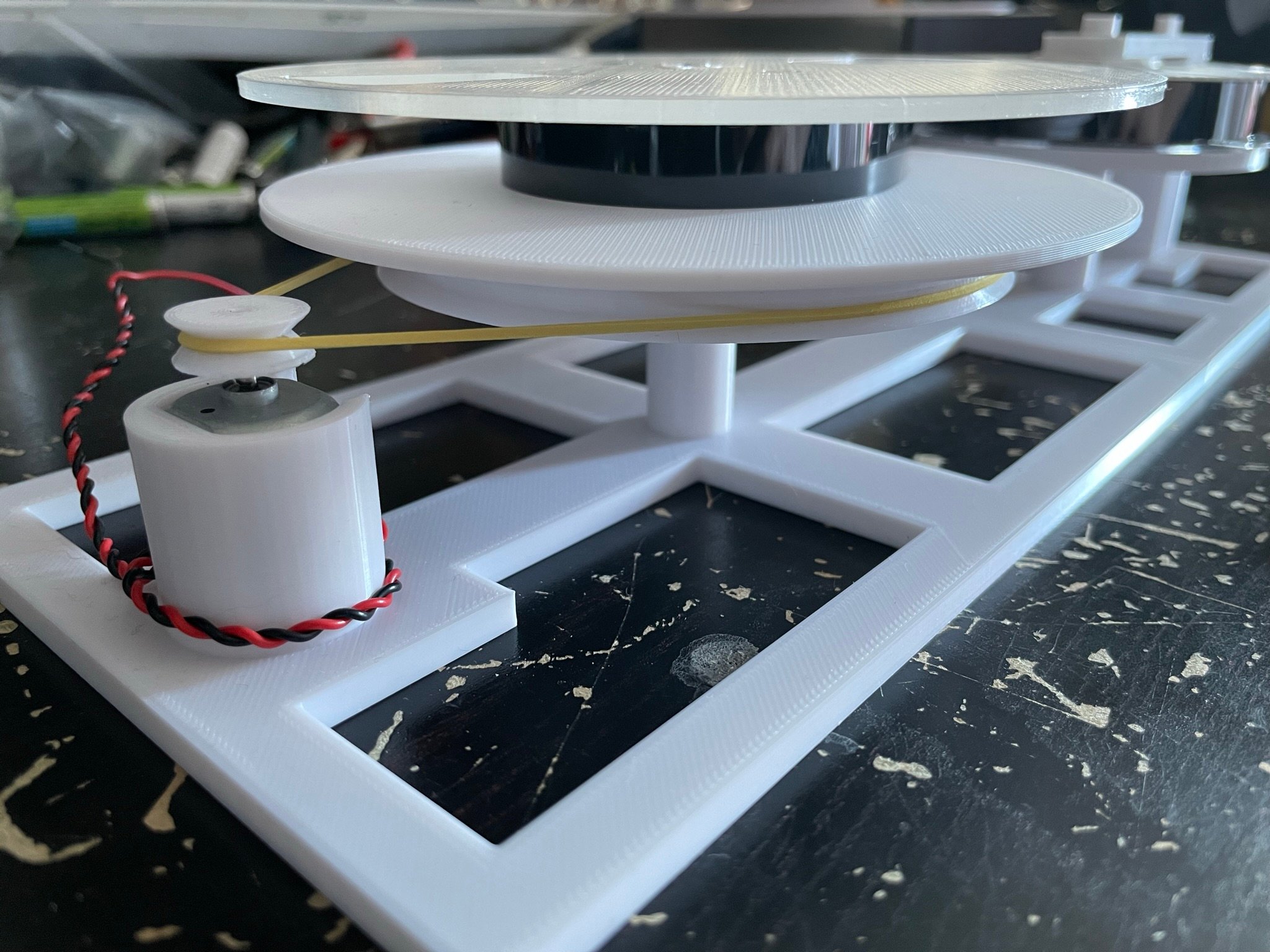

Cette partie « bobine réceptrice » utilise un petit moteur chinois très courant pas cher fonctionnant généralement à 3V pour faire tourner la bobine à votre place, auquel on a rajouté une petite pièce imprimée également 3D sur l’axe du moteur pour transmettre l’énergie de celui-ci à une courroie.
Lien Aliexpress : https://fr.aliexpress.com/item/1005003764019890.html
Le moteur devra tourner dans le sens horaire.
Pour cela, l’alimentation positive doit être reliée sur le connecteur de gauche.

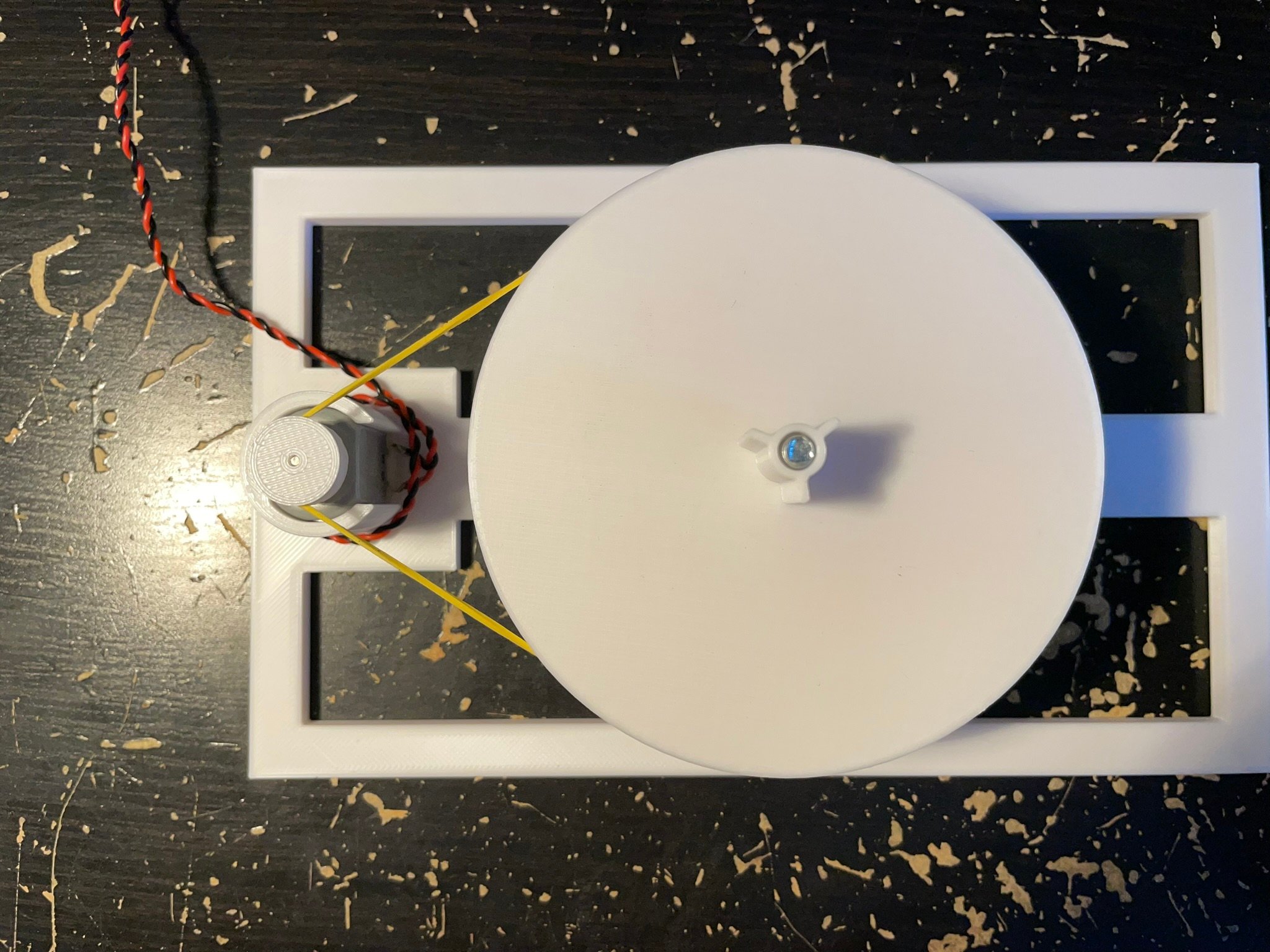

Pour transmettre l’énergie du moteur, il faut donc une courroie entre le moteur et le plateau.
Il est possible d’utiliser un simple élastique comme sur la photo ou d’utiliser une courroie carrée de 308 mm de long (ou 98 mm de diamètre) et d’une largeur d’entre 1 et 1,5 mm.
Si vous avez peu souvent de bobines à faire, l’élastique fera très bien l’affaire ! ;)

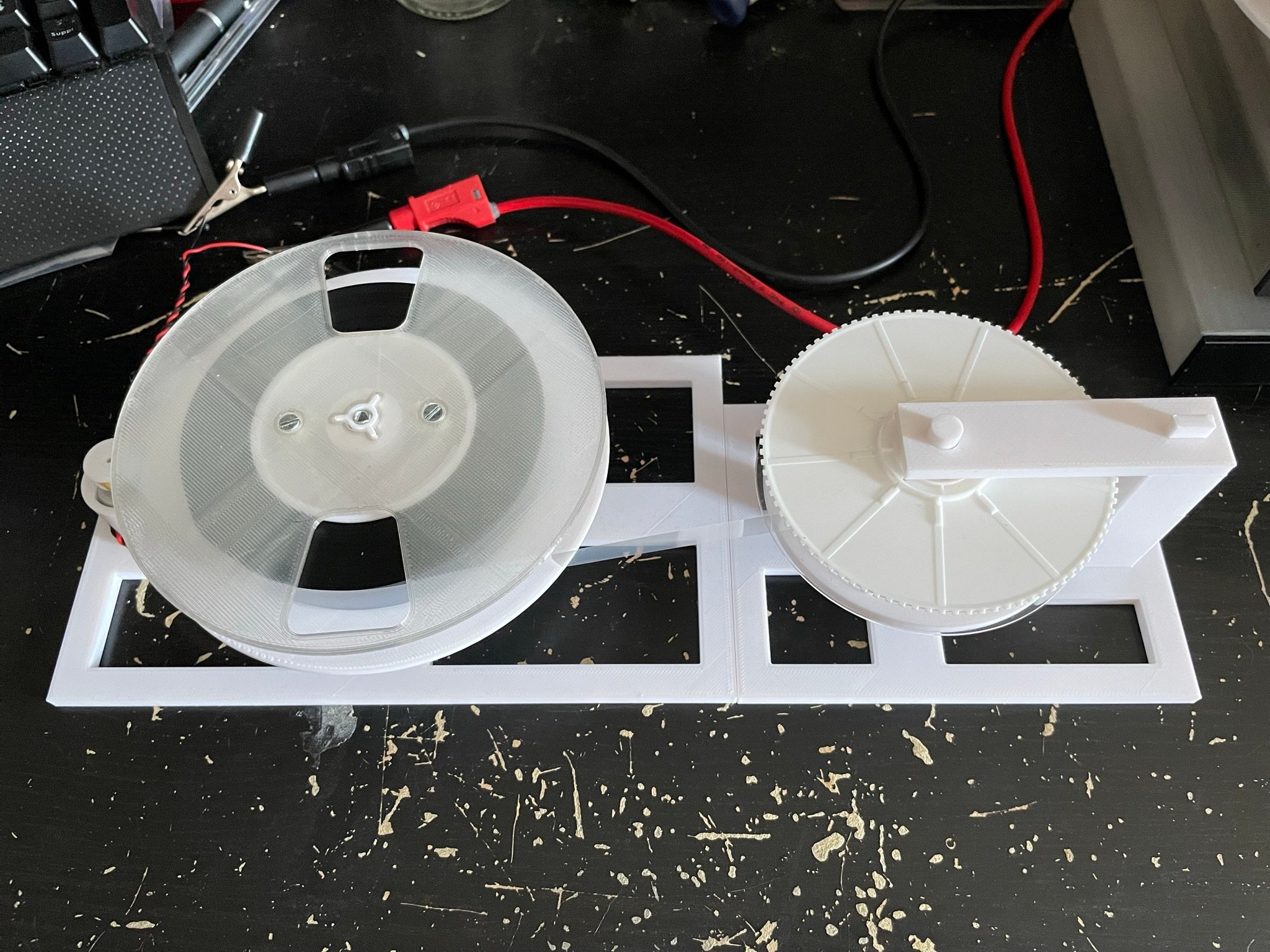

Les deux parties sont désormais complètes. Il est possible de commencer le bobinage de bobine vidéo !
Déposer la bobine imprimée en 3D sur le partie « bobine réceptrice » :

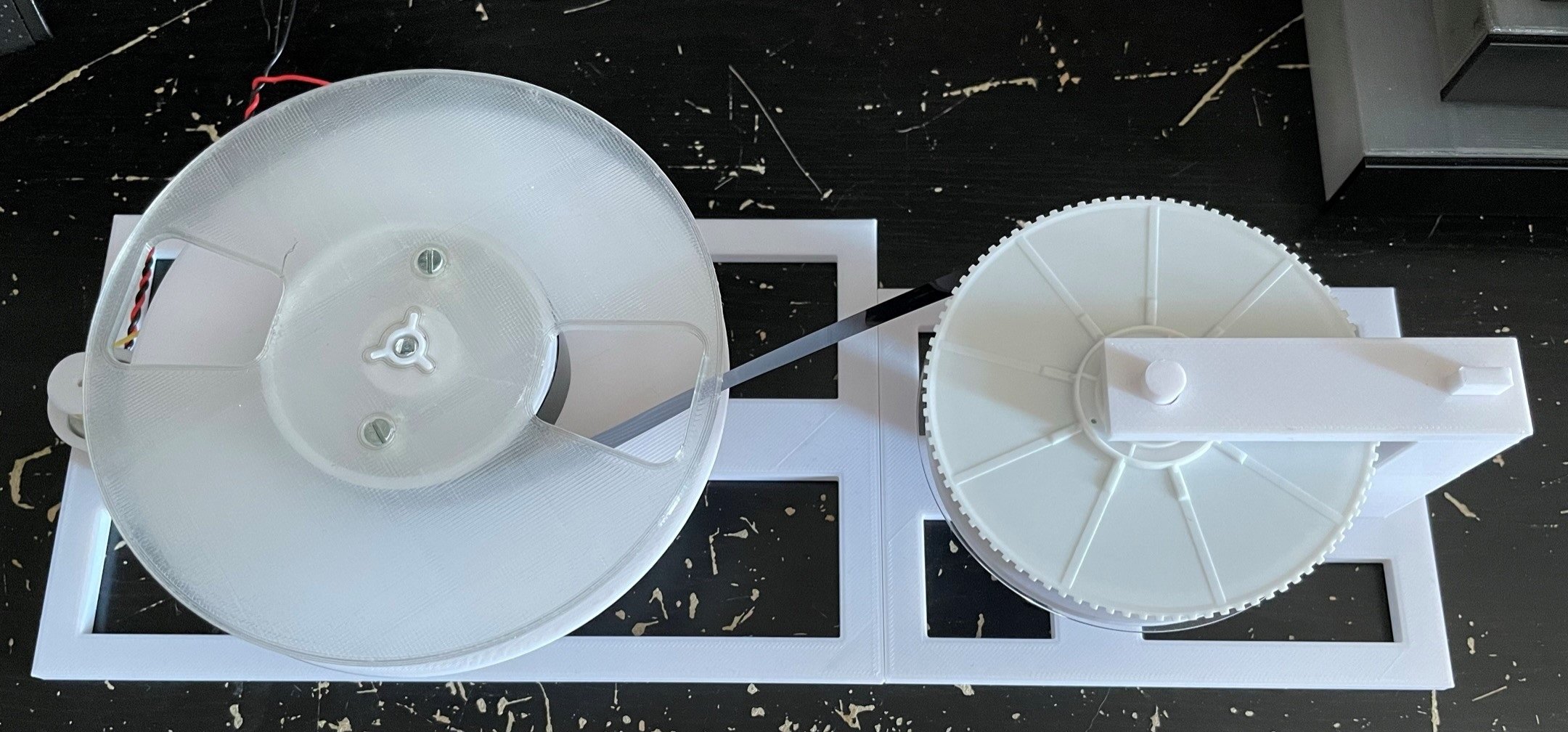

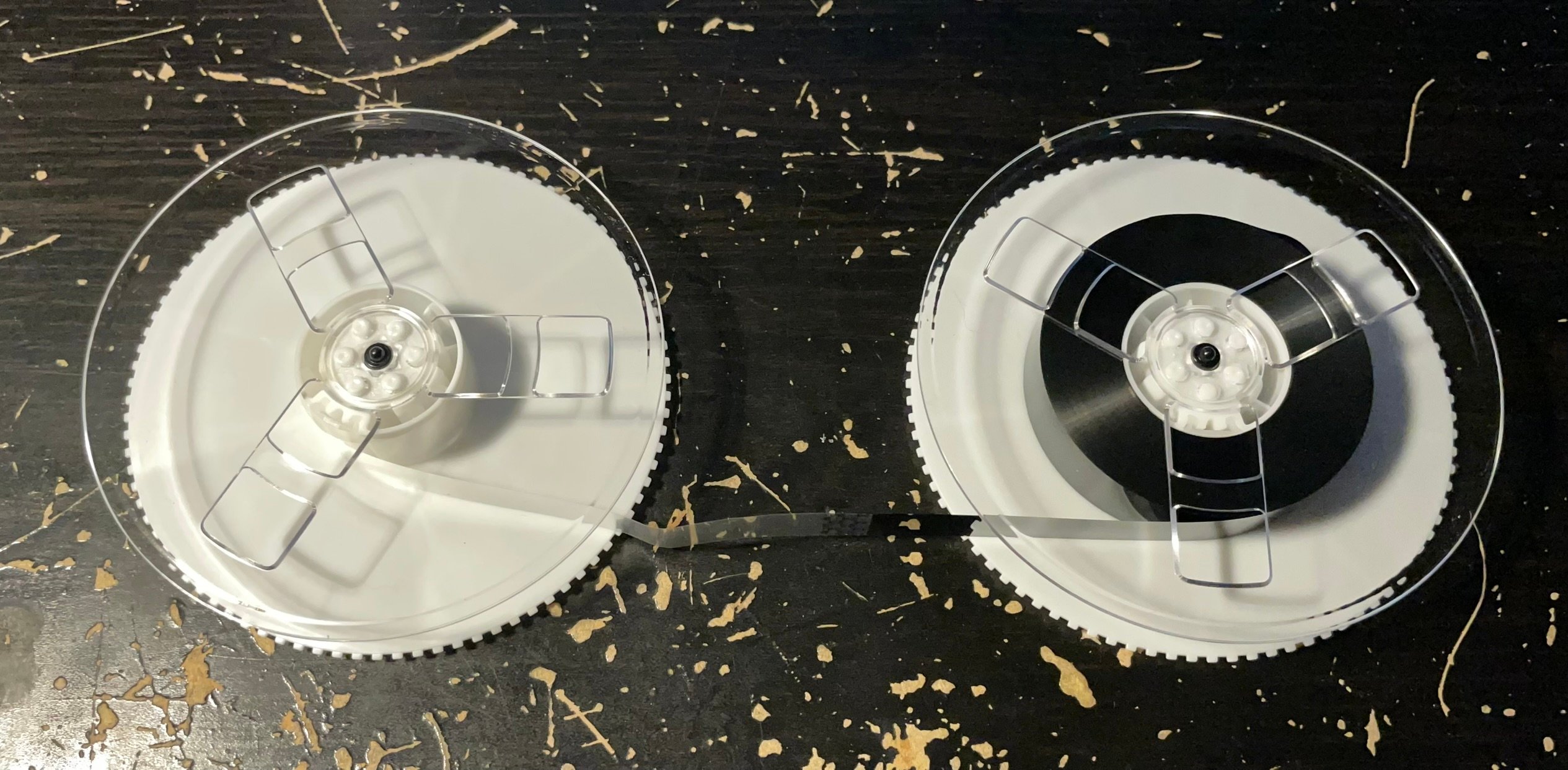

Et mettre en place la bande de la bobine VHS dans la bobine imprimée en 3D comme ceci :
La disposition des bobines et de la bande peut paraître curieuse avec la bobine VHS qui semble à l’envers mais c’est volontaire.

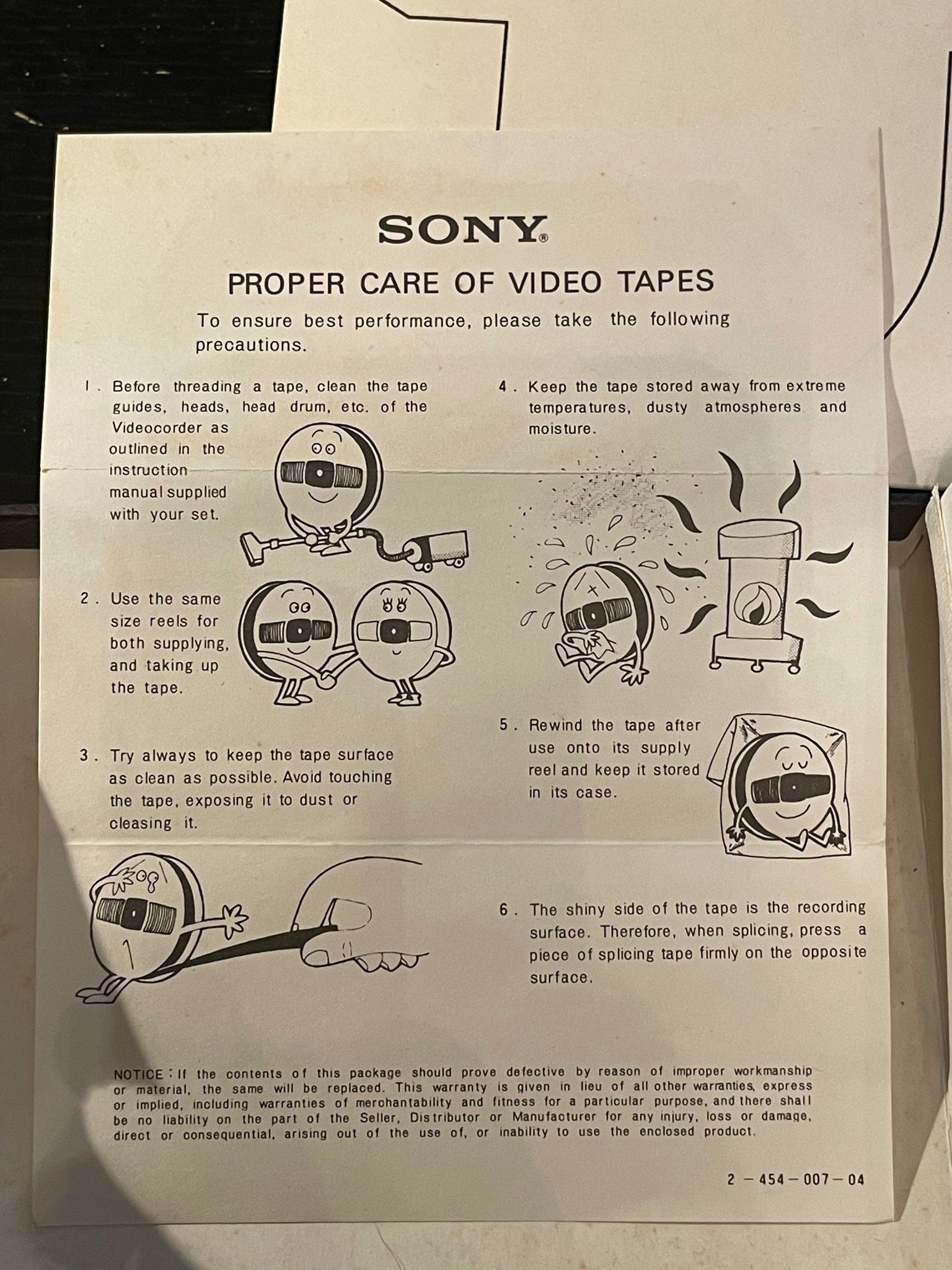

Sur la bande magnétique d’une bobine VHS, la surface magnétique est vers l’extérieur de la bobine au niveau de la bande.
Sur la bande magnétique d’une bobine vidéo pour un magnétoscope des années 70 tel que les magnétoscope EIAJ, la surface magnétique est vers l'intérieur de la bobine au niveau de la bande.
Il faut donc changer de quel côté se trouve cette surface magnétique pour pouvoir utiliser la bande sur les anciens magnétoscopes.
La bande est en place, il reste plus qu’à alimenter en tension le moteur pour faire défiler la bande de la bobine VHS vers la nouvelle bobine !
Alimenter le moteur avec une tension de maximum 2V puis attendre que la bobine VHS se soit vidée.
Une tension pas trop forte fera que le moteur sera bloqué en fin de bande. Il faudra alors couper la tension à ce moment là.
⚠️ Évitez de dépasser les 2V !
Même si ces moteurs sont petits et n’ont pas l’air très puissants comme ça, ils le sont quand même. Un incident peut vite arrive arriver en fin de bande si la bobine réceptrice tire trop fort sur la bobine VHS :

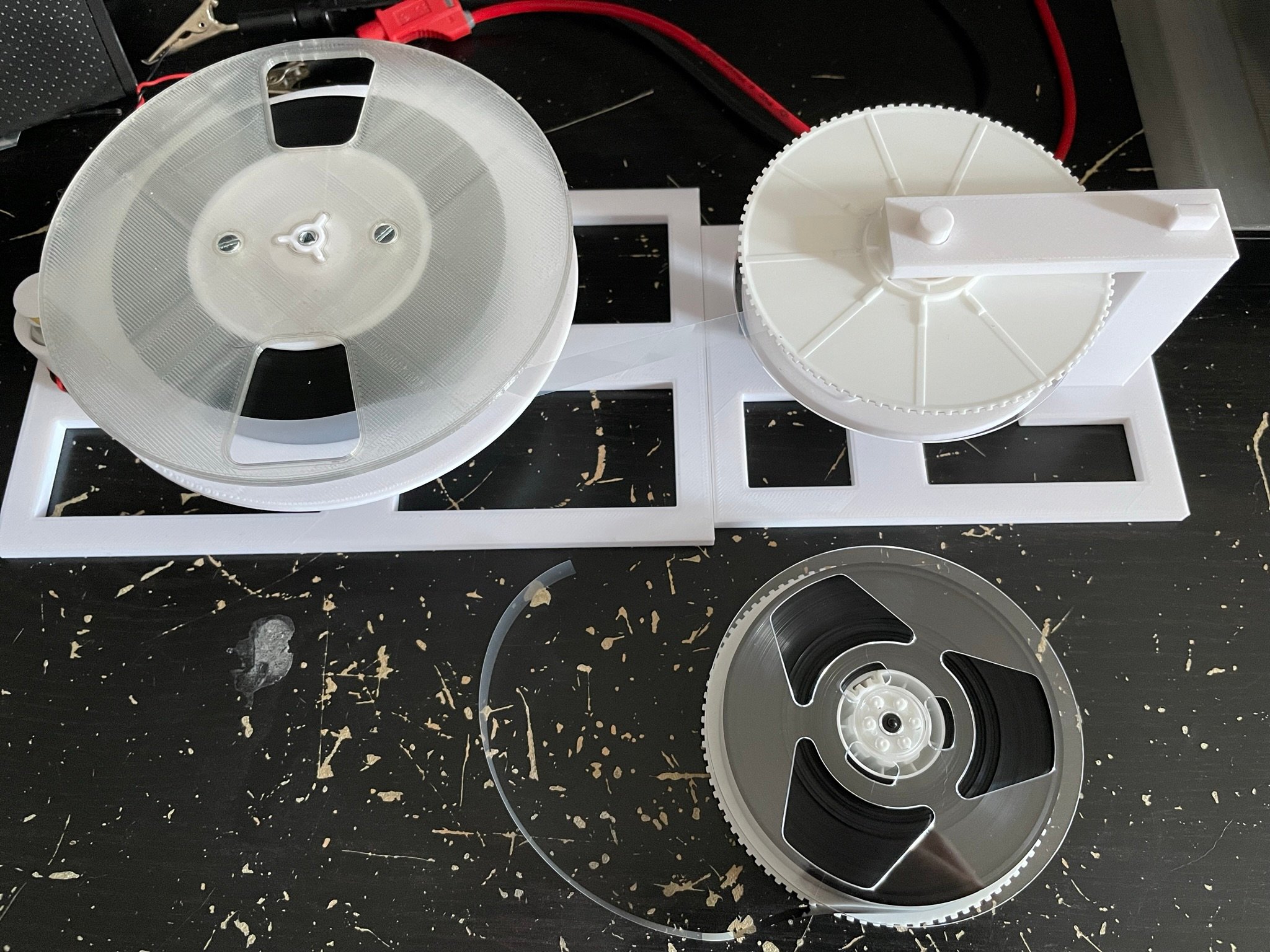

Quand la bobine VHS a fini de se vider, si la bobine réceptrice n’est pas encore pleine, il faut préparer une nouvelle bobine VHS puis raccorder la bande de la bobine réceptrice à celle de la nouvelle bobine VHS.

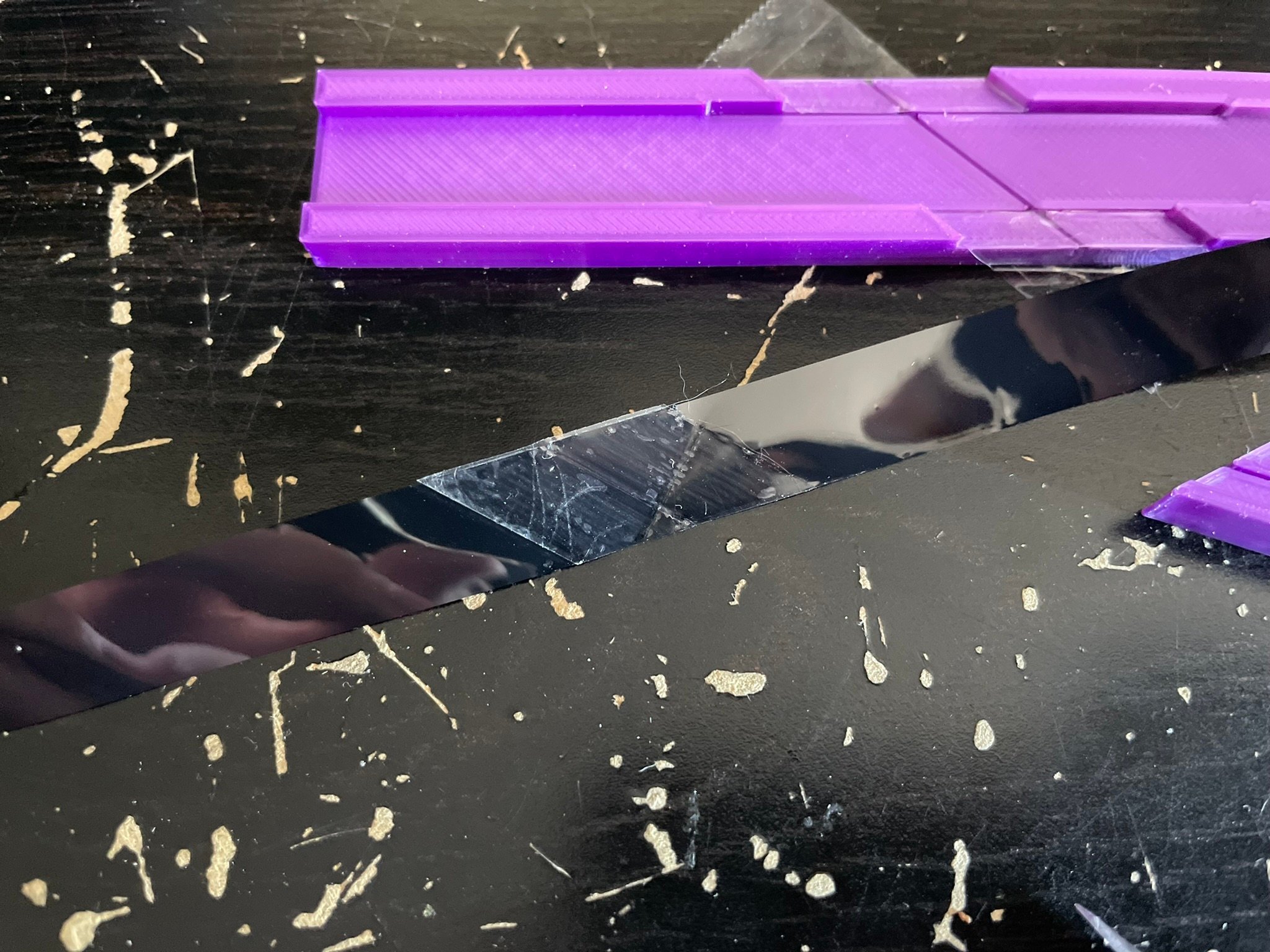

Pour cela, il faut couper au niveau de la partie magnétique de la bande (bande noire, pas transparente) des deux bobines puis faire un raccord.

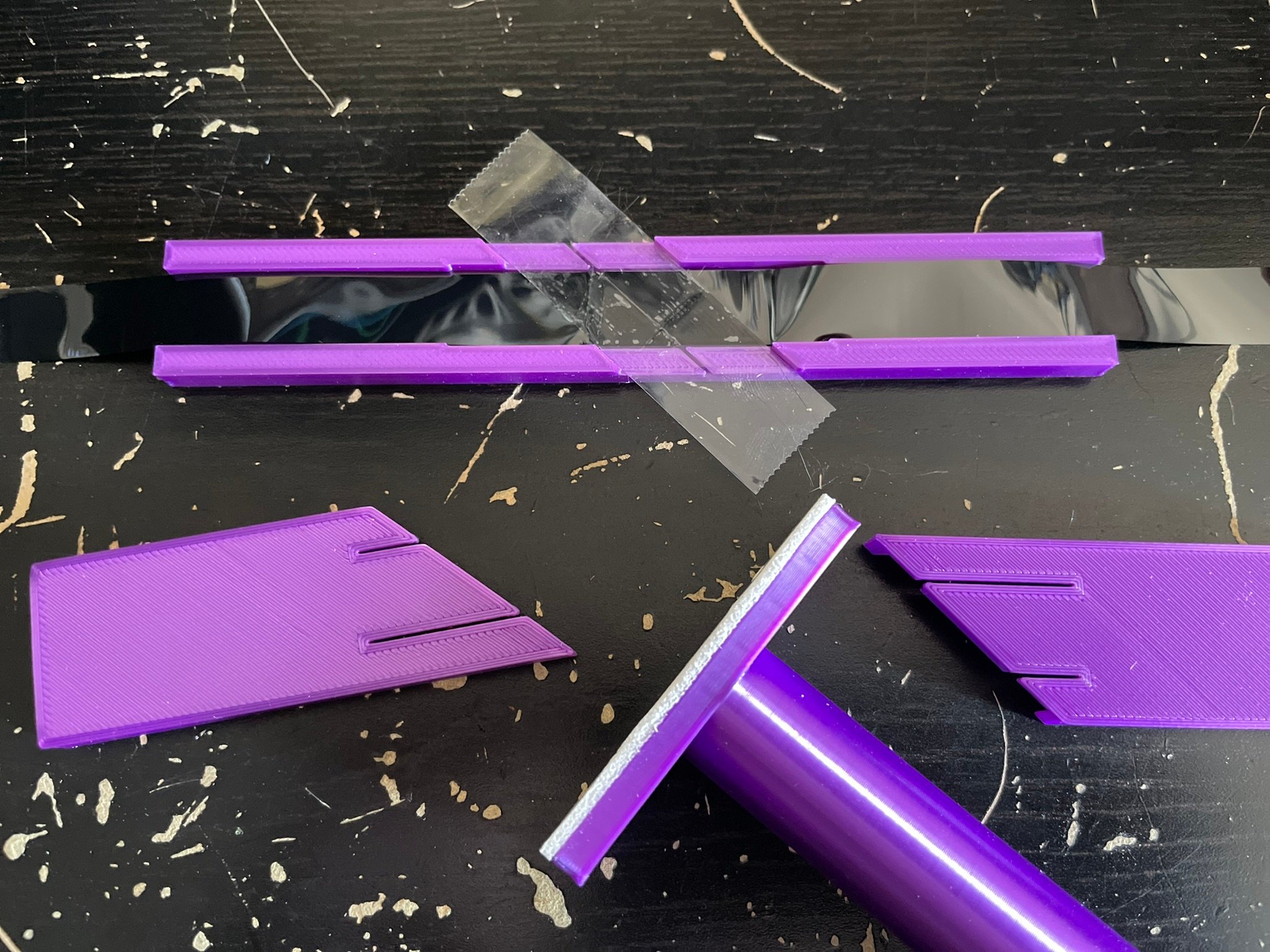

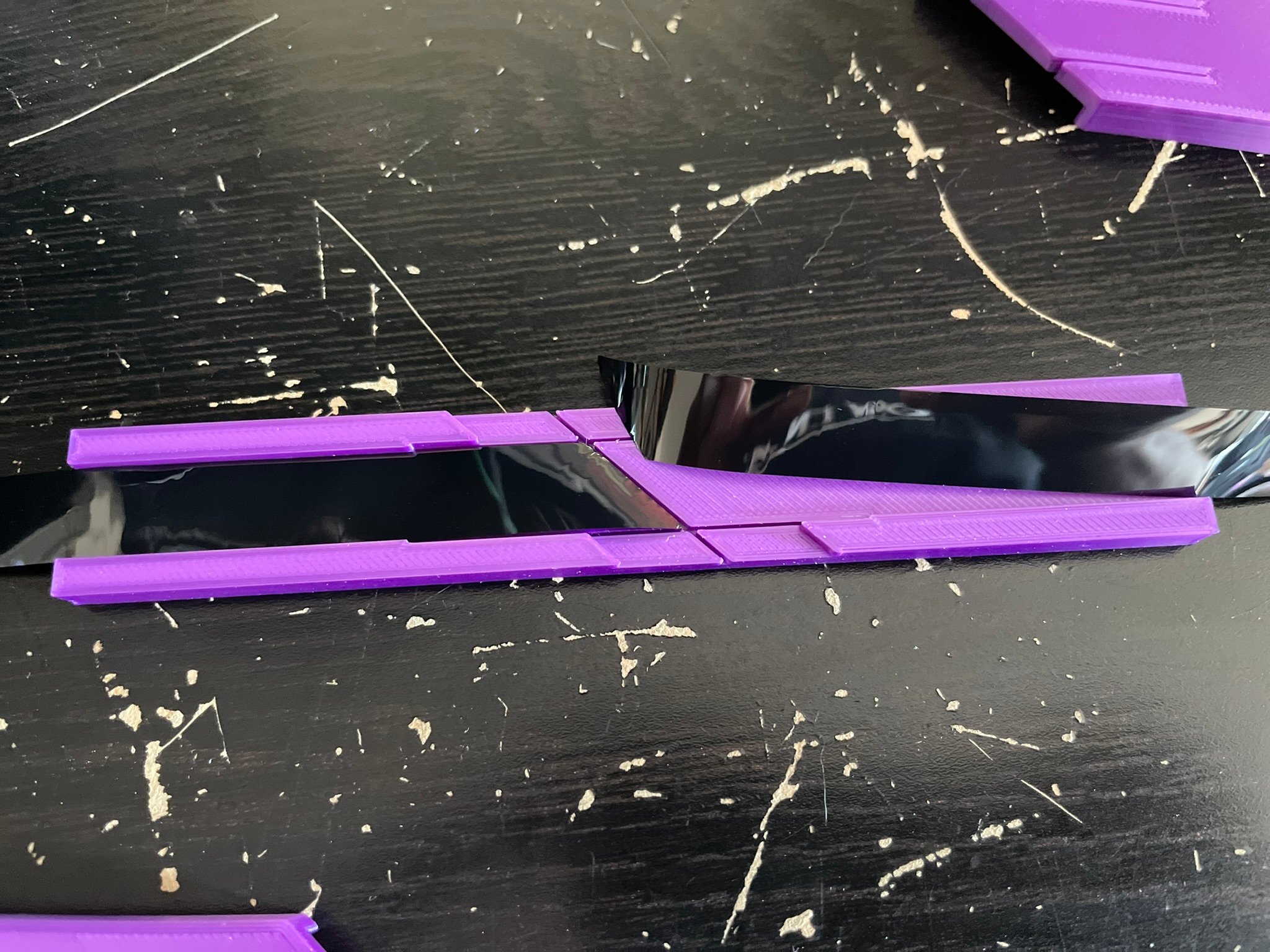

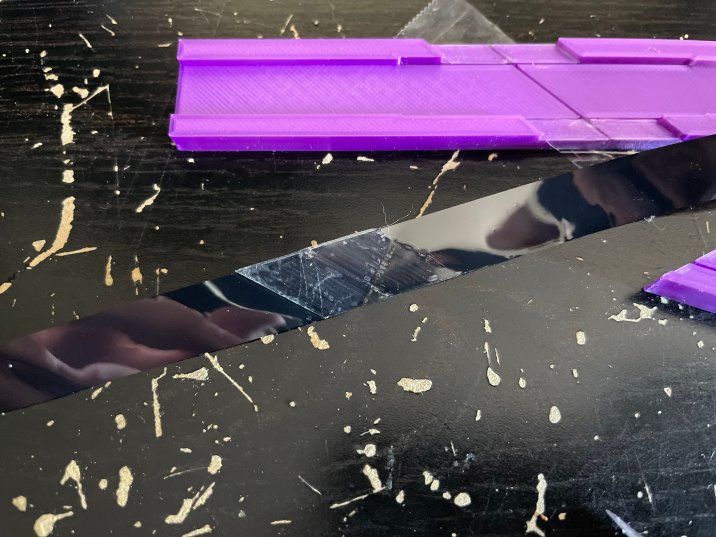

Je ne vais pas détailler comment faire un raccord entre deux bandes ici, je l’ai fait dans l’article « Outil pour couper/coller les bandes magnétiques 1/2" (tape splicer) » qui présente l’outil visible sur les photos suivantes et qui m’a permis de coller mes bandes pour faire mes bobines :
Et voilà, la bobine est terminée !
Pour chaque diamètre de bobine, voici les quantités de bande VHS qu’il faut :
- Pour la bobine de test de 8 cm, il faut une bobine de bande VHS de 1h.
- Pour celle de 13 cm, il faut 2 bobines VHS de 3h.
- Pour celle de 15 cm, il faut 3 bobines VHS de 3h.
- Et pour celle de 18 cm, il faut 4 bobines VHS de 3h et une bobine VHS de 2h.

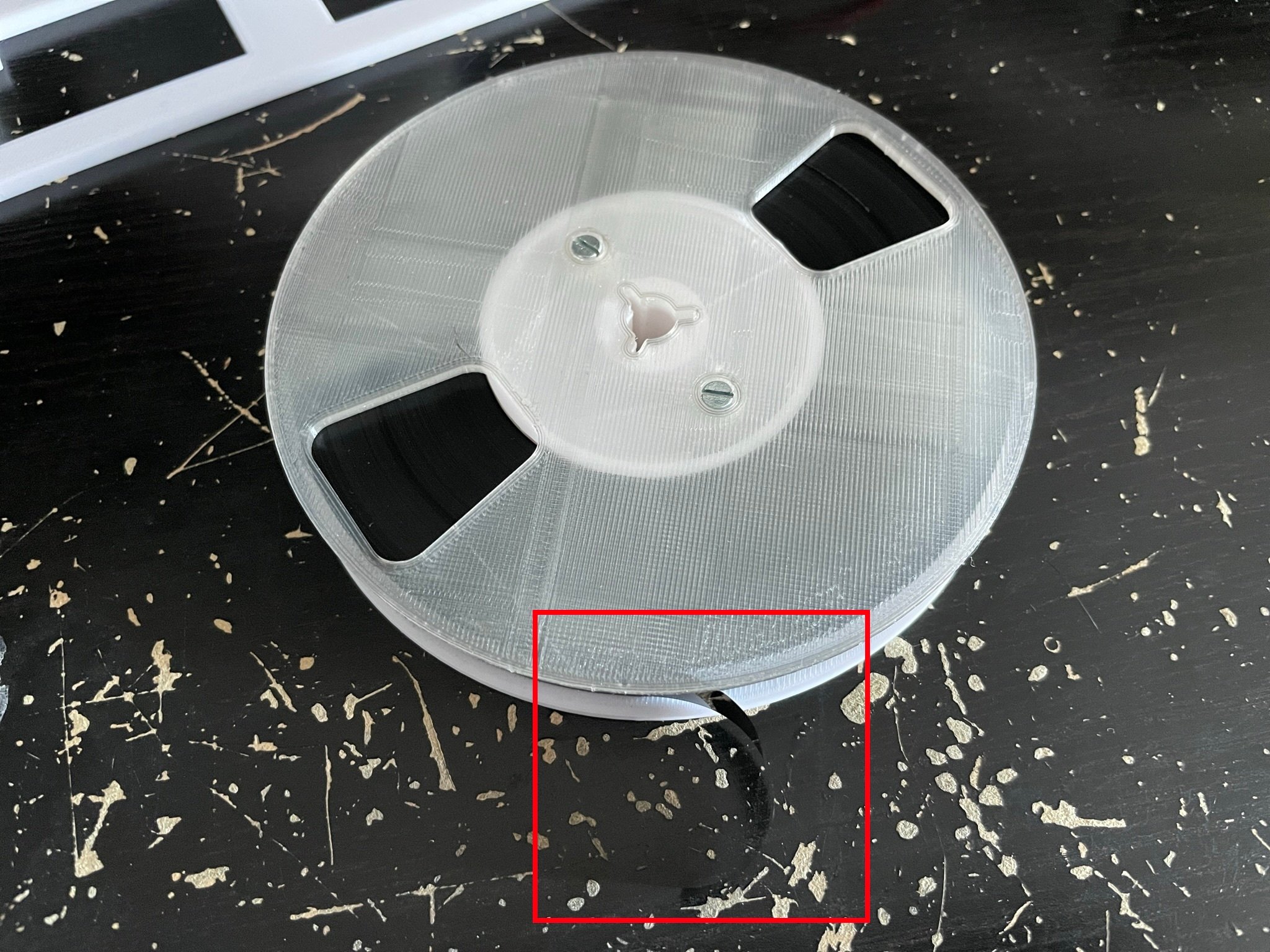

Maintenant que toutes mes bobines ont de la bande, il y a un dernier problème à régler : c’est la bande qui ne reste pas en place sur la bobine quand on ne s’en sert pas.

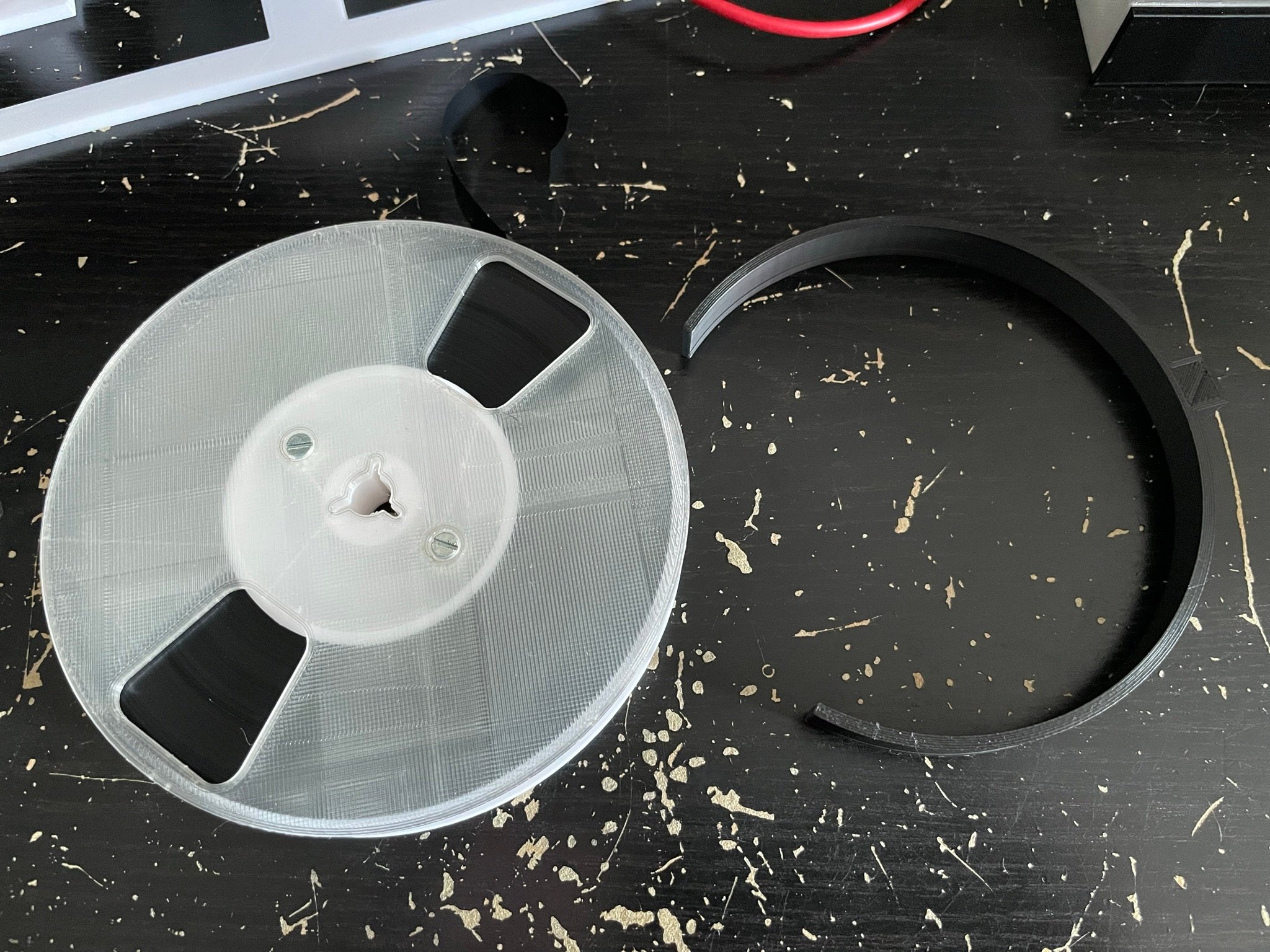

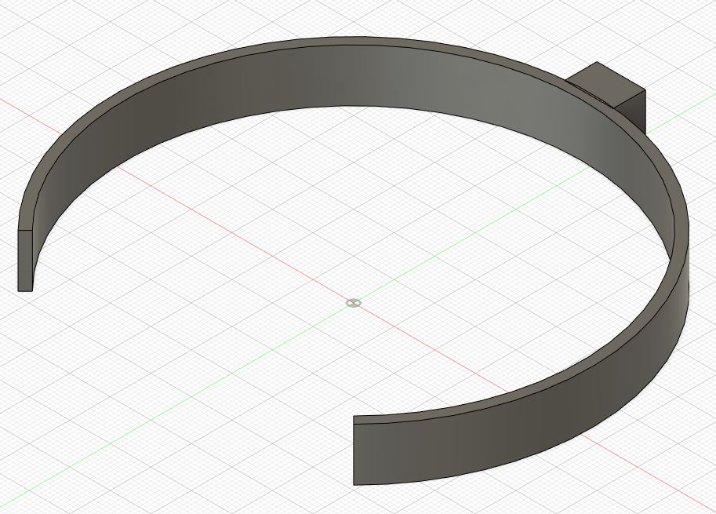

Je me suis donc fabriqué des attaches à mettre sur la bobine qui maintiennent la bande en place lorsqu’on ne s’en sert pas.
Les bobines sont terminées, il n’y a plus qu’à les mettre sur un magnétoscope EIAJ et voir combien de temps elles durent.

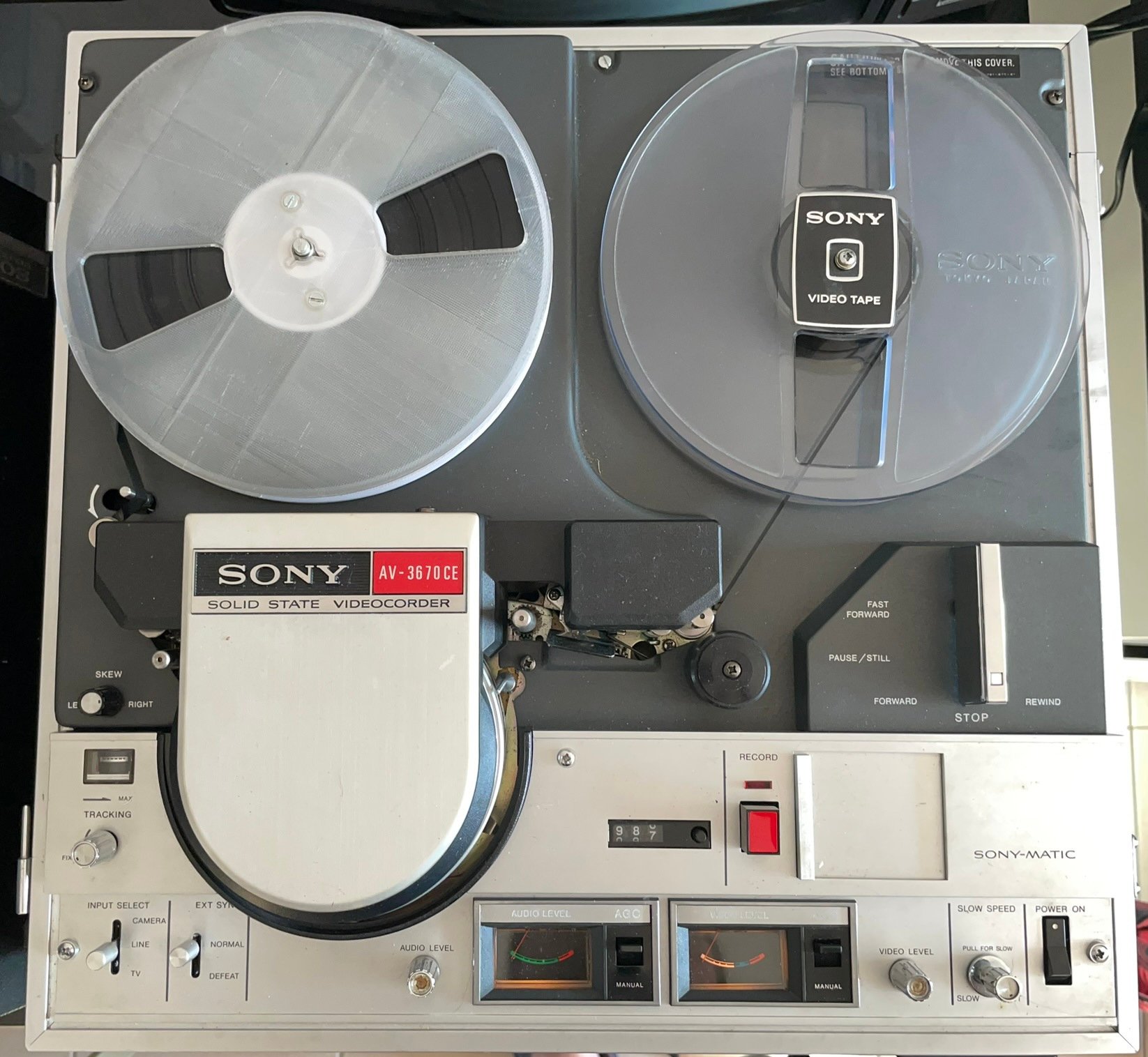

J’ai pour cela utilisé mon magnétoscope Sony AV-3670CE.
Pour une bobine de 13 cm, on obtient 50 minutes d’enregistrement possible.
Pour une bobine de 15 cm, on obtient 1h16 d’enregistrement possible.
Pour une bobine de 18 cm, on obtient 1h59 d’enregistrement possible.
Voilà !
Il n’y a plus qu’à s’occuper de la restauration de mes anciens magnétoscopes maintenant ! :D
Bobines :
- Bobine 8 cm : Pièce inférieure / Pièce supérieure
- Bobine 13 cm : Pièce inférieure / Pièce supérieure
- Bobine 15 cm : Pièce inférieure / Pièce supérieure
- Bobine 18 cm : Pièce inférieure / Pièce supérieure
Boîtiers de rangement :
- Boîtier de rangement 8 cm : Pièce noire / Pièce transparente
- Boîtier de rangement 13 cm : Pièce noire / Pièce transparente
- Boîtier de rangement 15 cm : Pièce noire / Pièce transparente
- Boîtier de rangement 18 cm : Pièce noire / Pièce transparente
Attaches bande :
- Attache pour bobine de 8 cm : Attache bobine 8cm
- Attache pour bobine de 13 cm : Attache bobine 13cm
- Attache pour bobine de 15 cm : Attache bobine 15cm
- Attache pour bobine de 18 cm : Attache bobine 18cm
Outil :
- Bobine débitrice : Support de base / Support bobine / Attache bobine / Attache bobine 2
- Bobine réceptrice : Support de base / Support bobine / Pièce moteur
Paramètres d’impression utilisés :
- Imprimante : Creative Ender 3 V2
- Filament : PLA Geeetech noir, blanc et transparent
- Largeur d’impression : 0,32 mm
- Température d’impression : 200°C
- Température du plateau : 60°C
- Densité de remplissage : 15 % (40 % pour la pièce noir des boîtiers de rangement et les attaches)
- Vitesse d'impression : 70 mm/s
