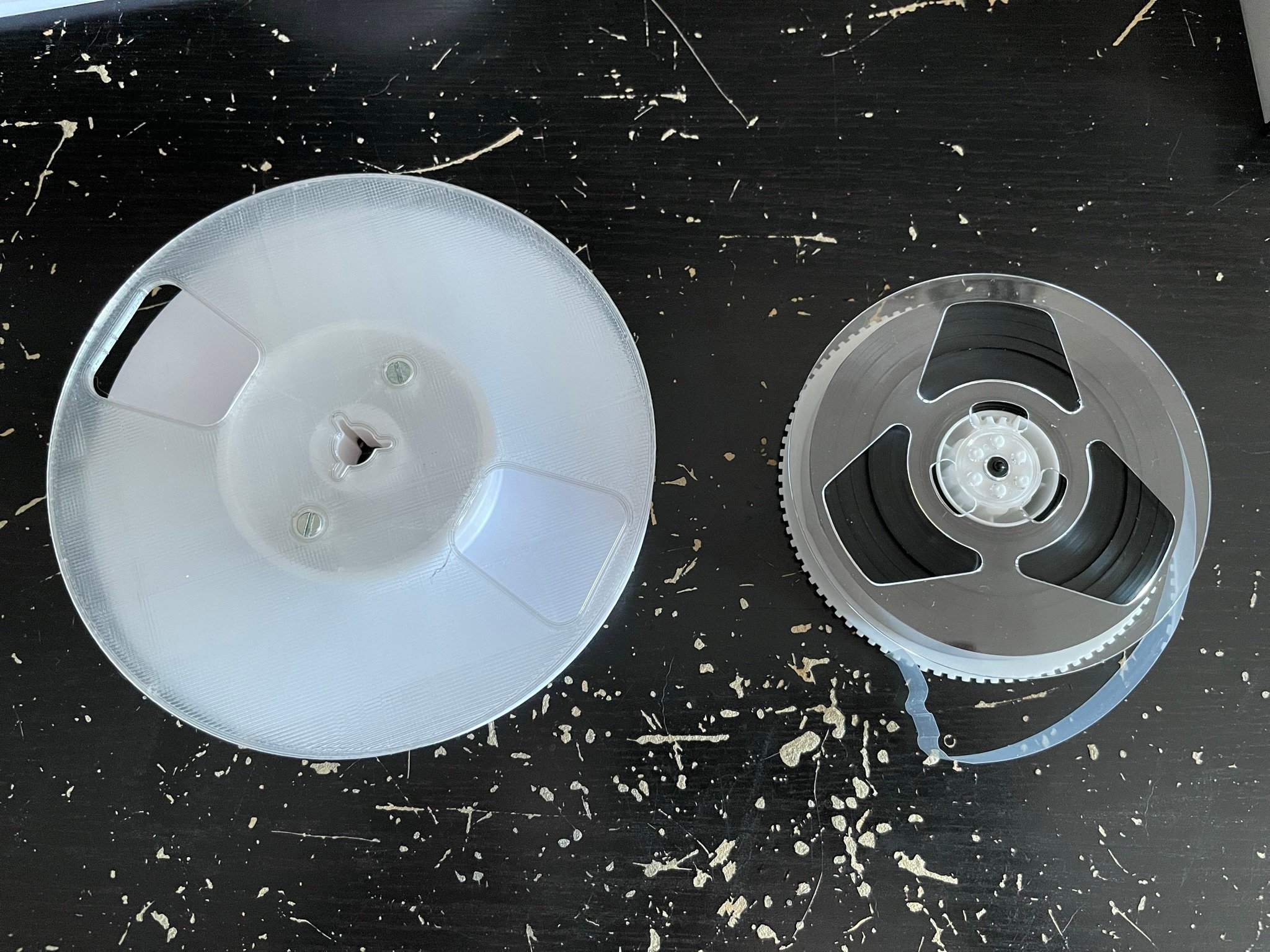

Lorsque je me suis fabriqué des bobines de bande vidéo 1/2" (article à venir) et que je les ai chargés en bande, il m’a fallu un outil pour coller plusieurs bandes les unes à la suite des autres car une seule ne suffisait pas pour remplir une bobine entière.
Il existe des outils dans le commerce pour faire cela mais je les trouve un peu cher …

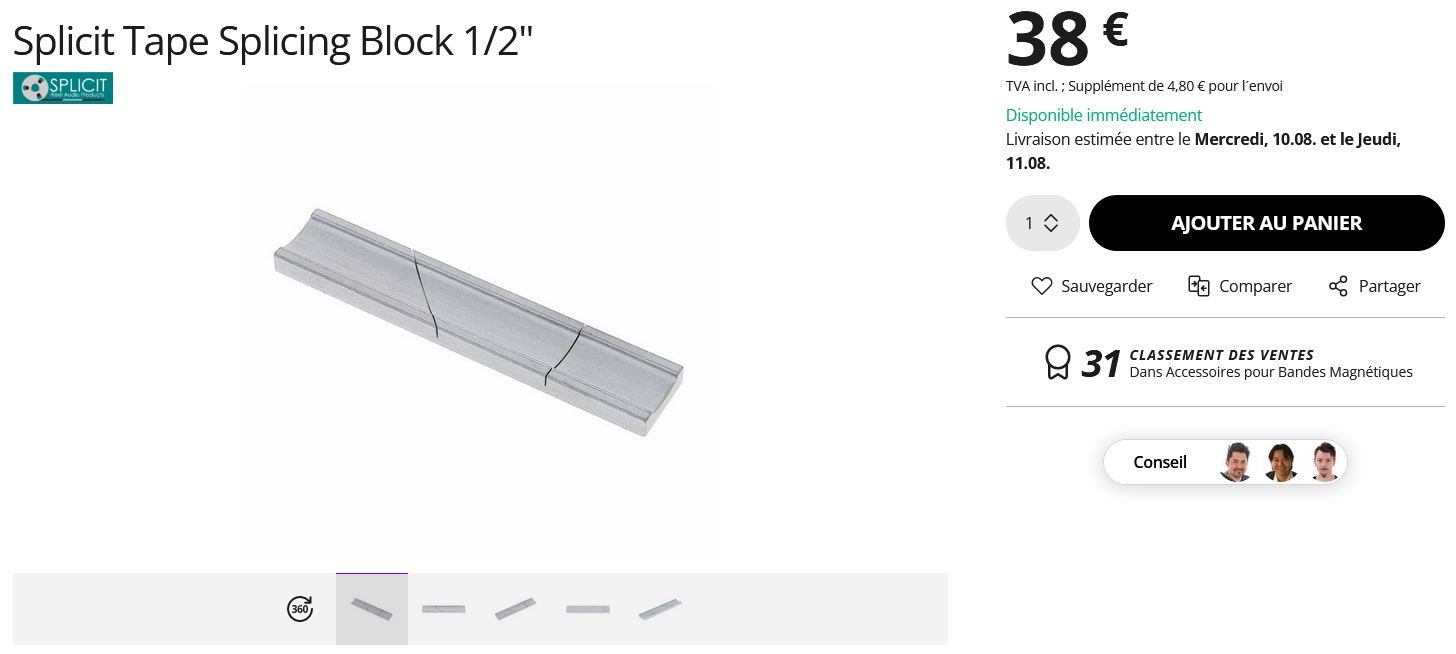

Outil de découpe/collage chez Thomann : lien
Certes pour un professionnel de l’audio qui fait du montage du bande assez souvent, c’est pas trop cher et vite rentabilité.
Mais moi qui suis un petit particulier qui veut le faire juste de temps en temps, j’ai pas envie de débourser cette somme. Si j’essaie de chiffrer, je pense faire 10-15 découpes/collages maximum par an.
C’est pour cela que je me suis mis en tête de faire mon propre outil.
Je voulais me faire un outil simple en impression 3D qui permet de faire des découpages et des collages facilement et qui utilise du ruban adhésif ordinaire de type Scotch de bureau de 19 mm de large.
C’était à l’origine un outil utilisé avec mes bobines de bande vidéo mais je me suis dit que j’allais en faire un article à part car il peut parfaitement servir à d’autres pour couper/coller de la bande magnétique 1/2" que ce soit pour la vidéo ou pour l’audio avec les magnétoscopes professionnels.

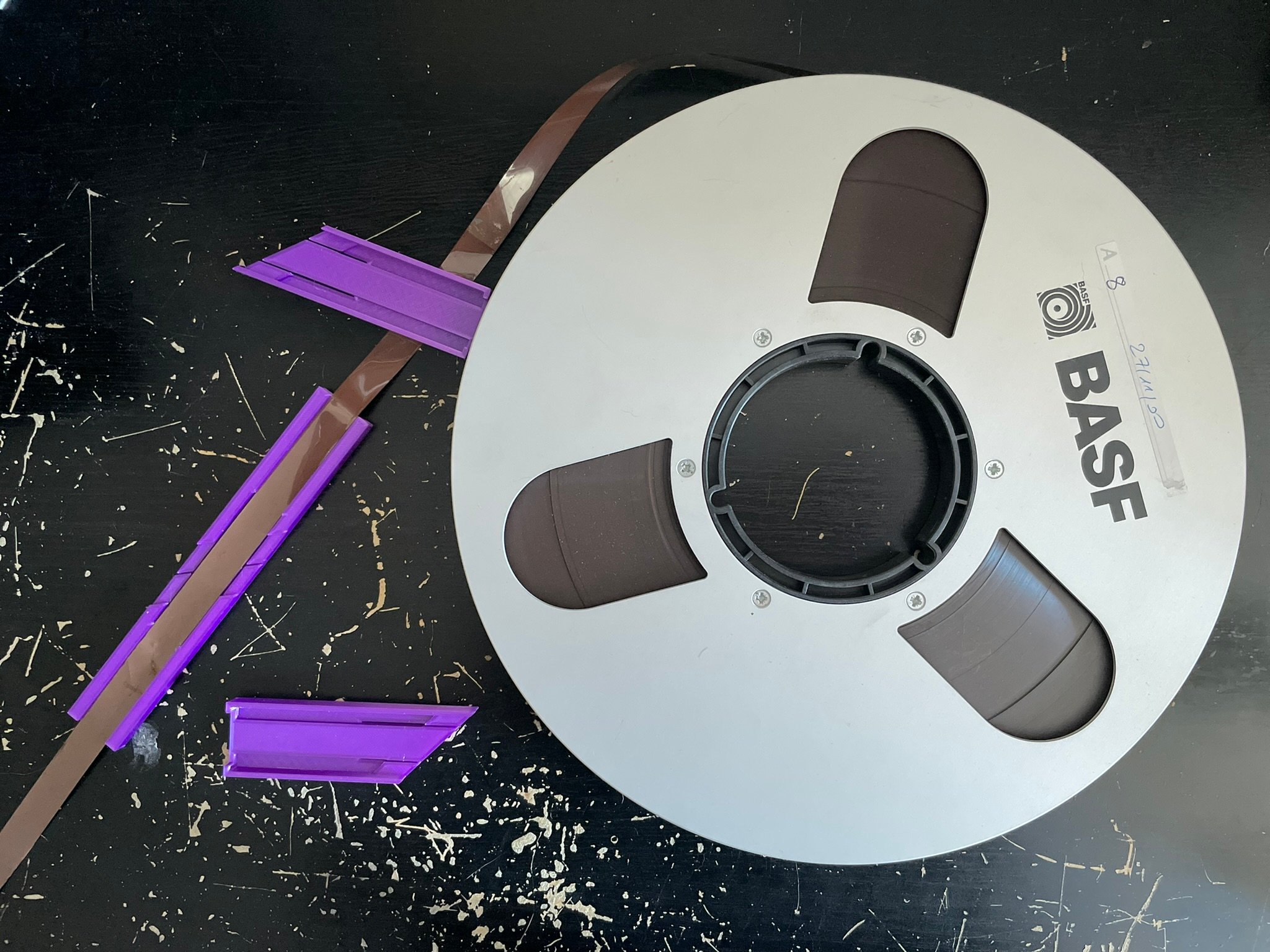

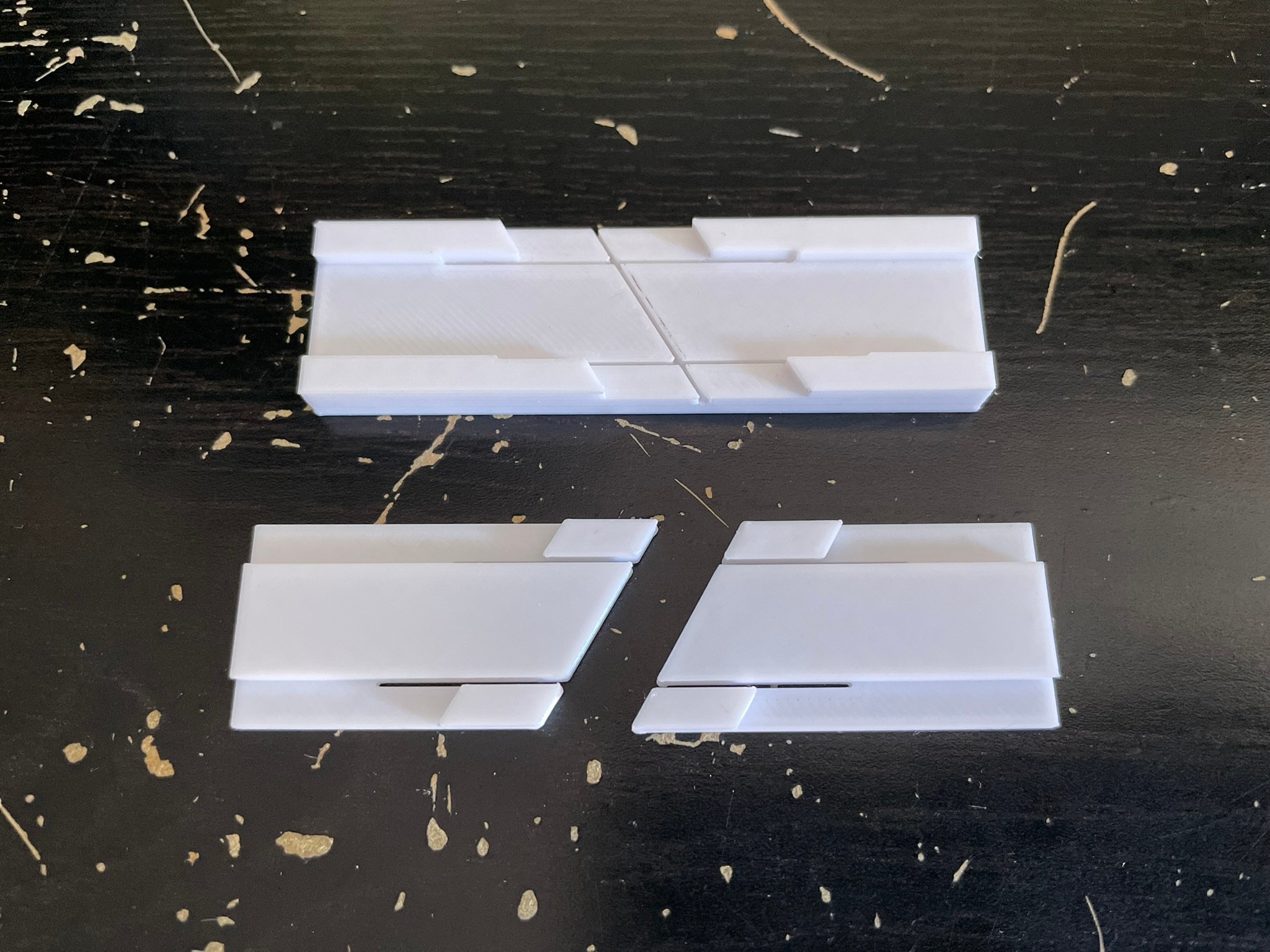

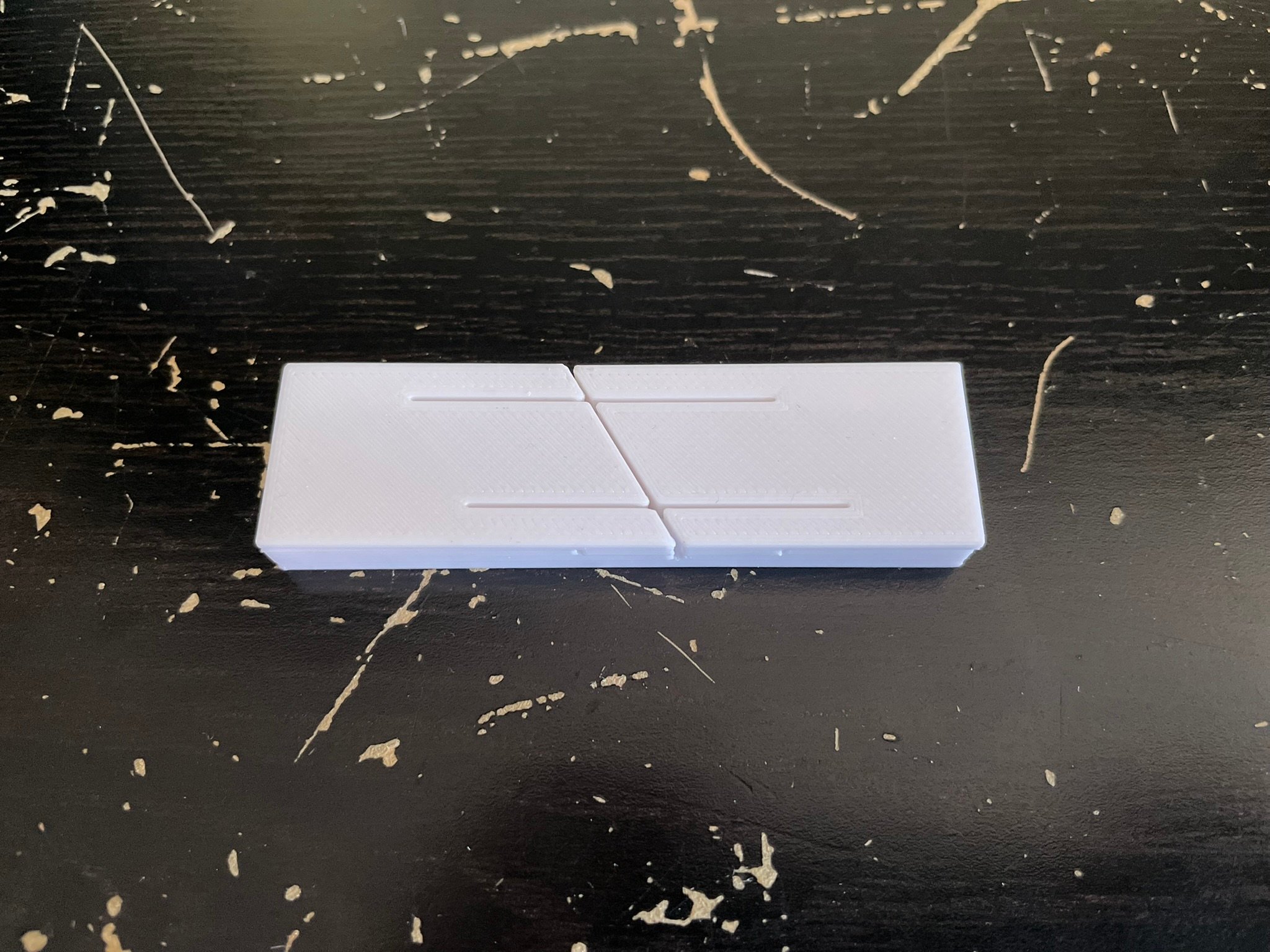

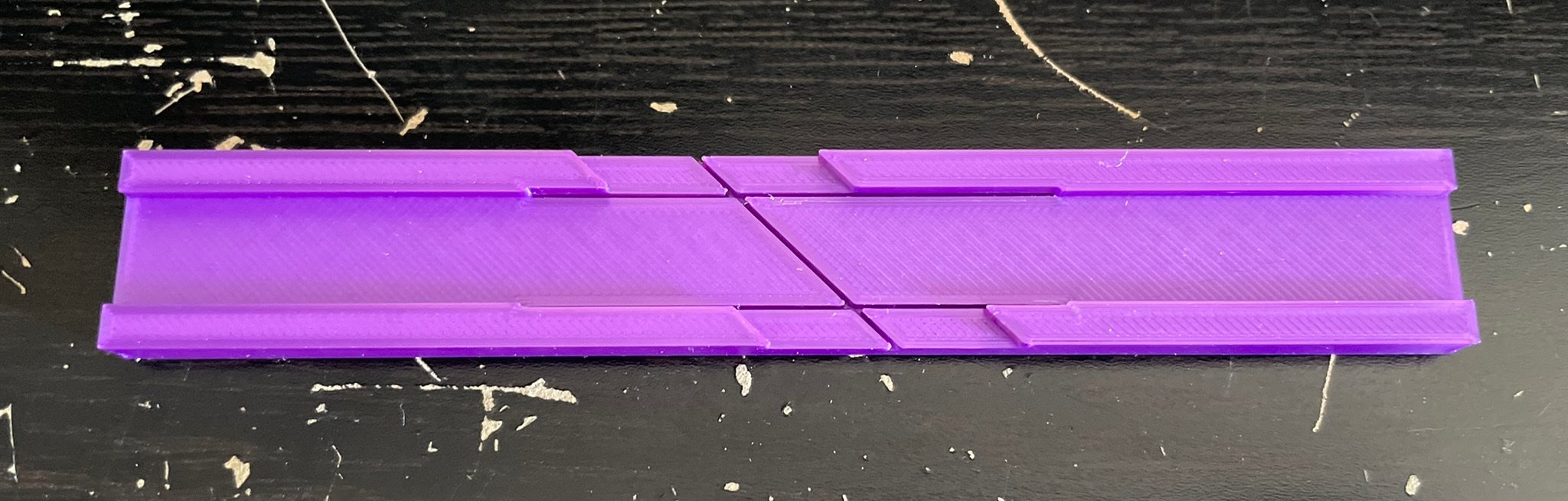

J’ai commencé par faire une première version de cet outil :

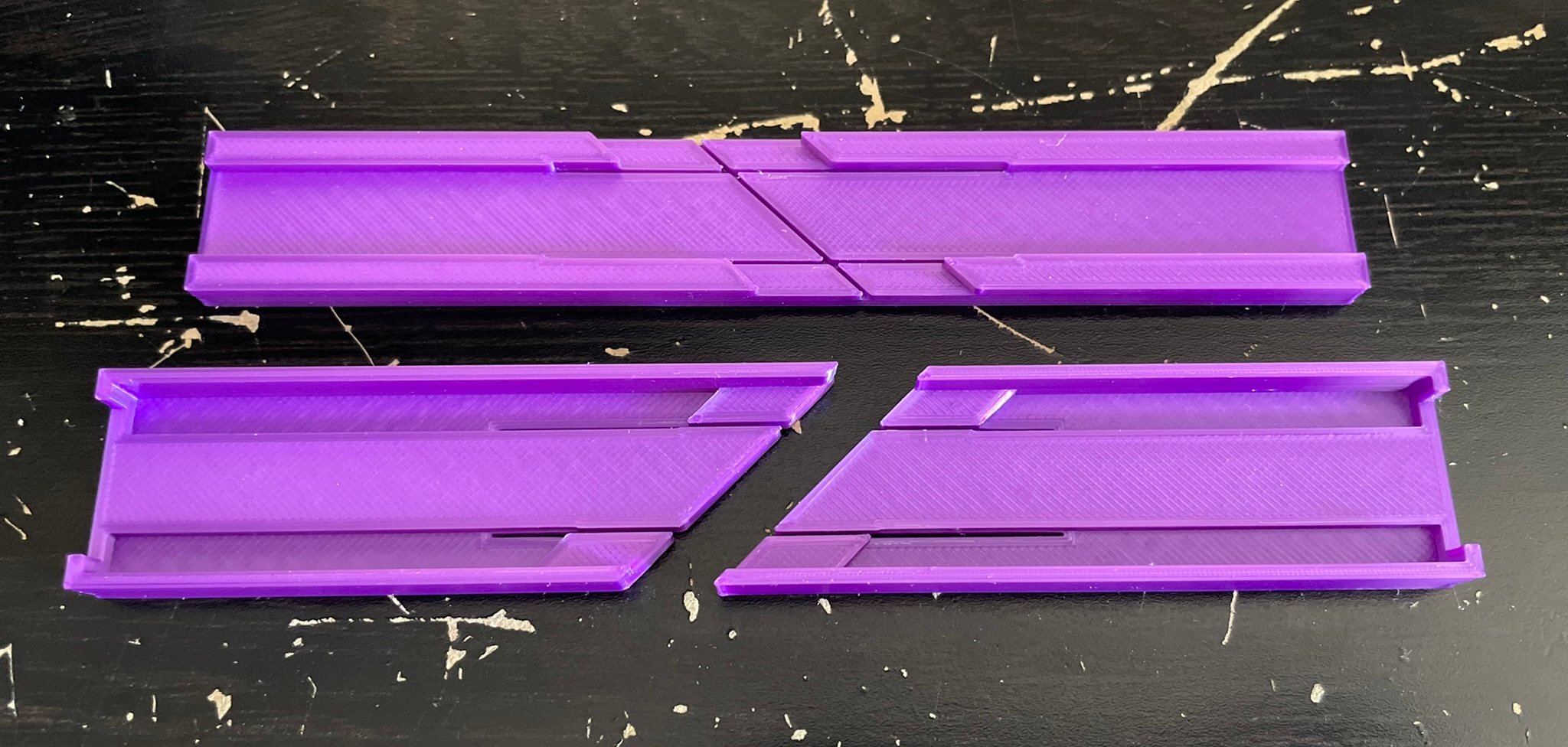

Cet outil est en deux parties :
- Une base pour recevoir la bande
- Deux pièces à poser sur la base pour faire attache et maintenir la bande en place
Il y a des rainures sur la base et les attaches pour permettre un découpage en suivant des guides.

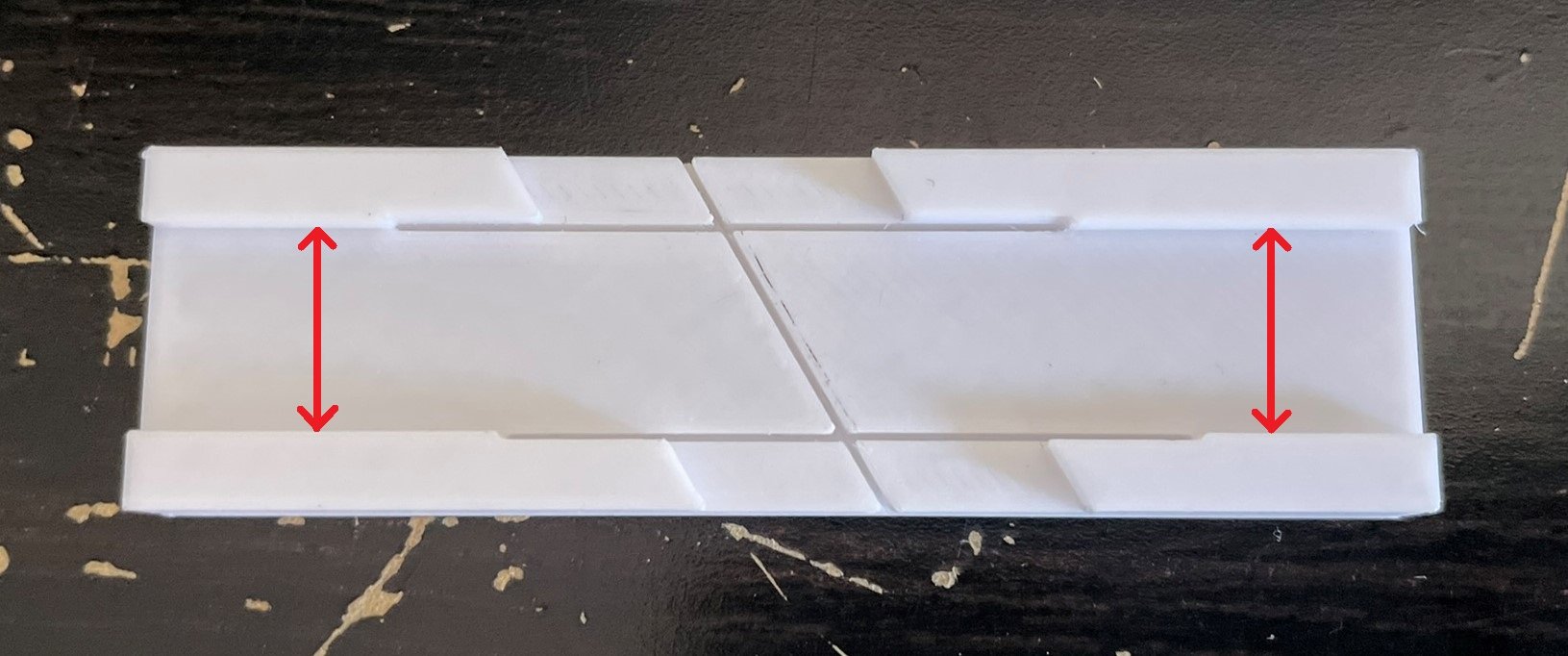

- J’avais fait un passage de 1/2" avec 0,5 mm de plus pour éviter que la bande frotte ce qui est une mauvaise idée car au final cela fait que la bande peut bouger et peut produire un désalignement des 2 morceaux de bande à coller.
- Le passage de bande n’est pas assez long ce qui accentue le non-alignement des 2 morceaux de bande. L’un d’entre eux ou les deux peuvent se retrouver légèrement en angle et produire deux morceaux de bande non parfaitement parallèles.
Il y aura eu pas mal de petits détails à reprendre pour arriver à quelque chose qui me convient. :D

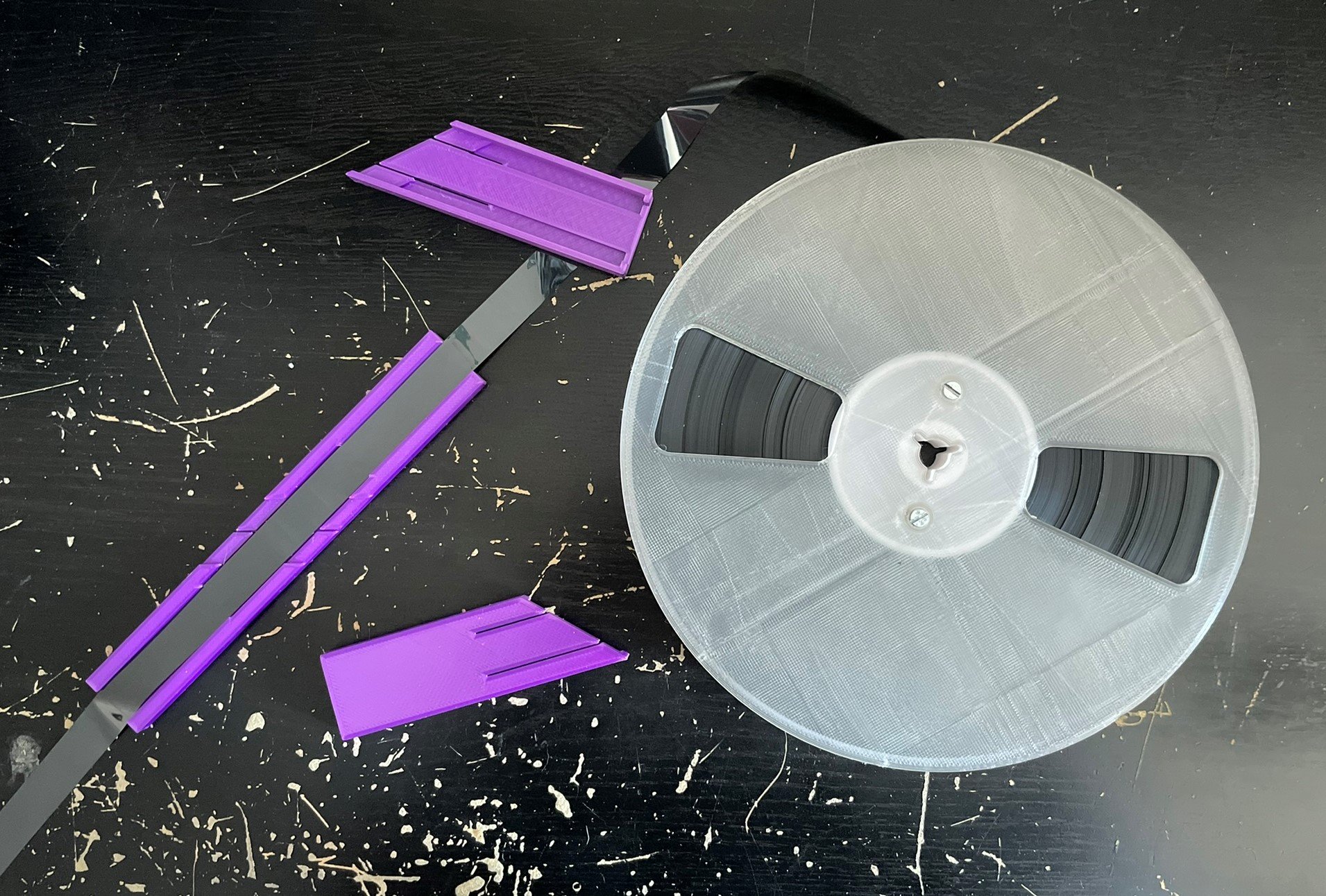

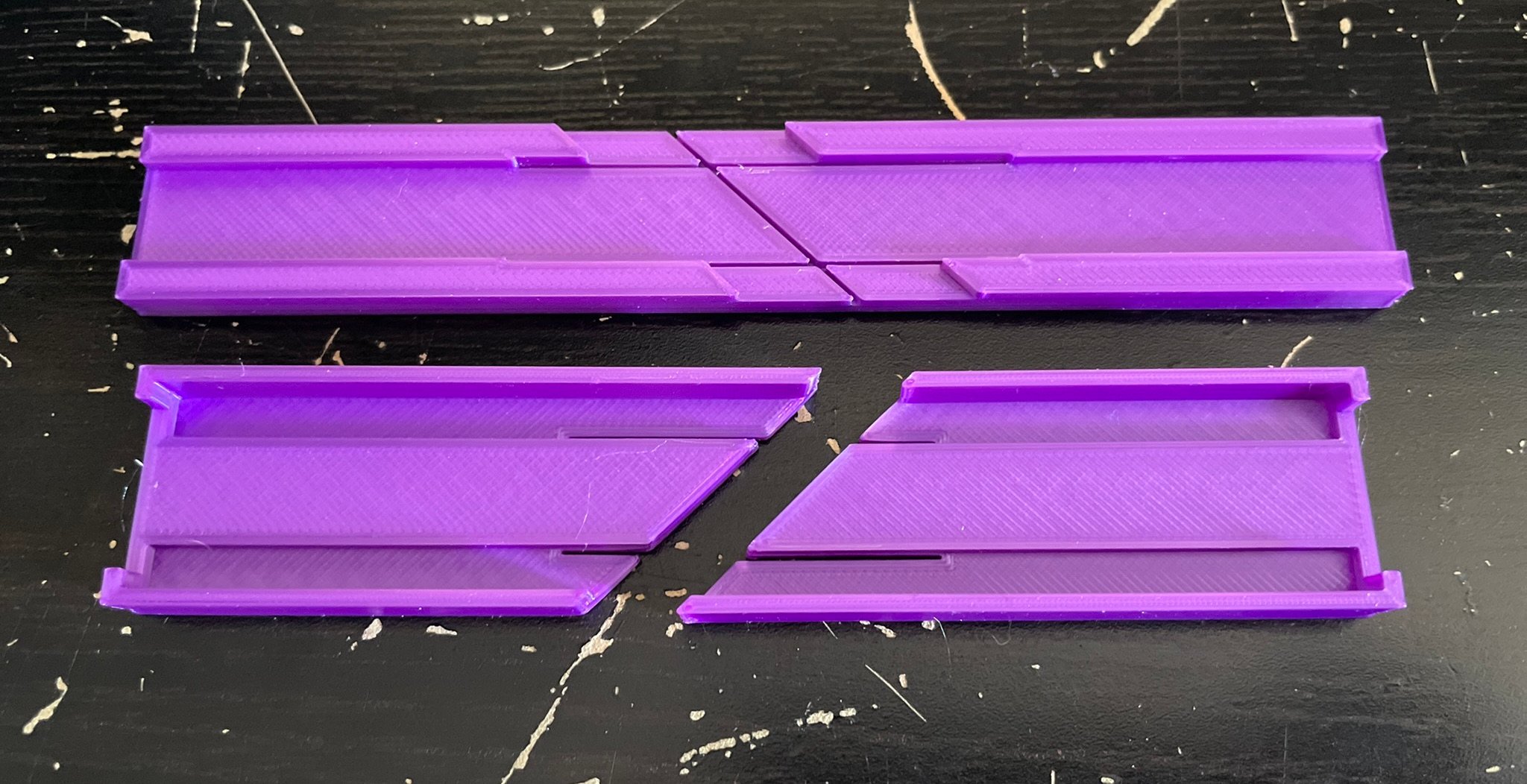

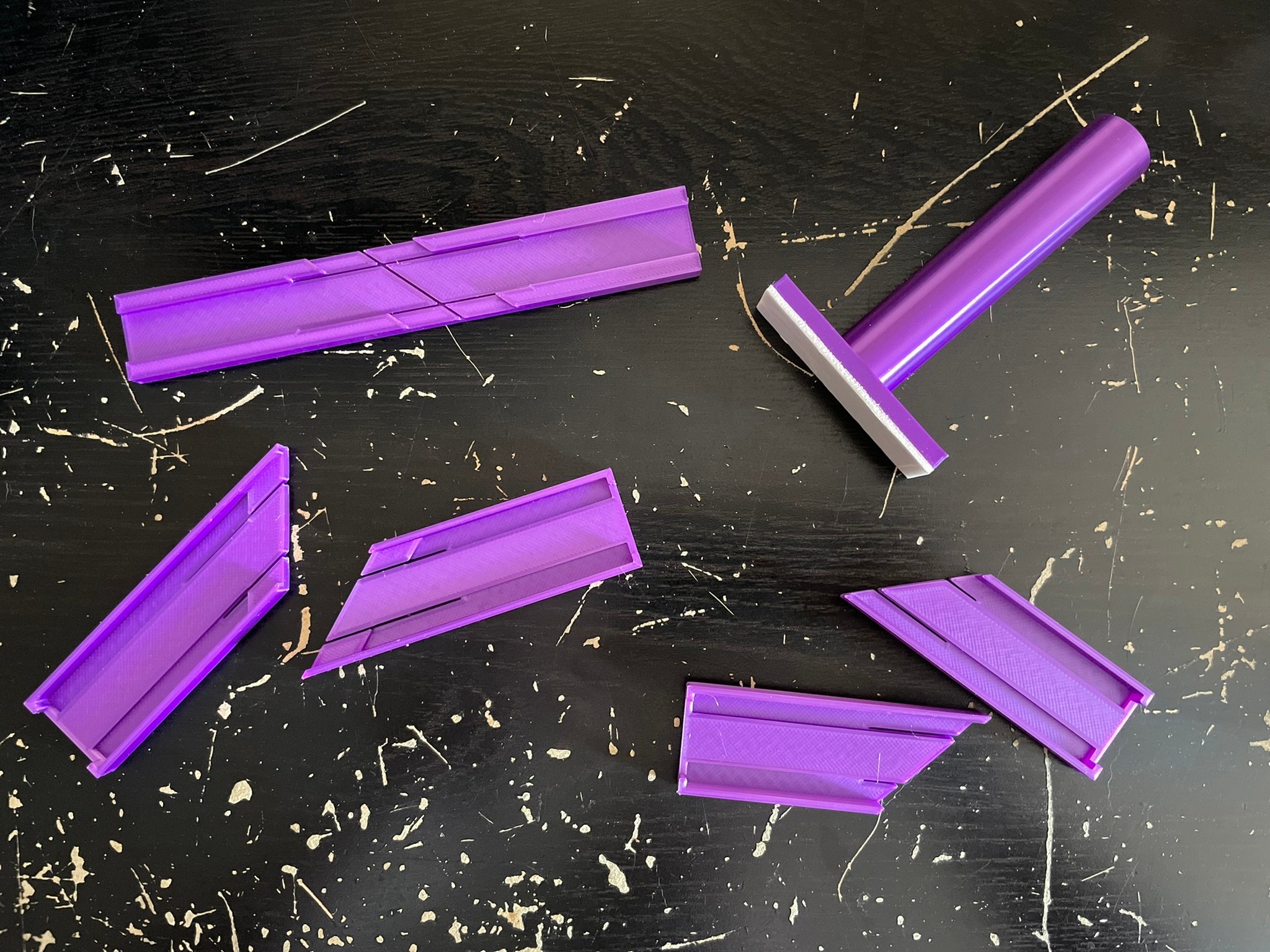

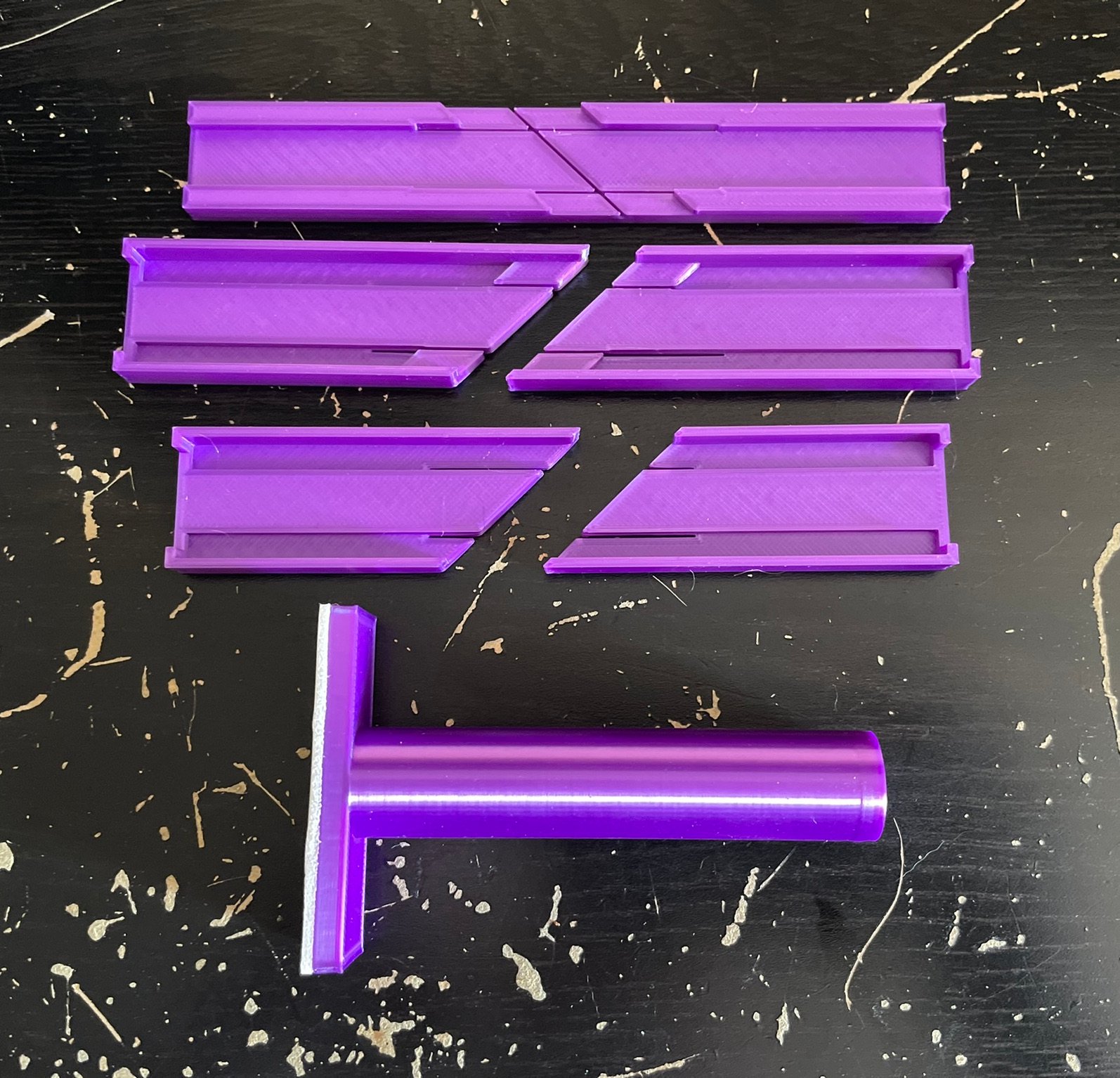

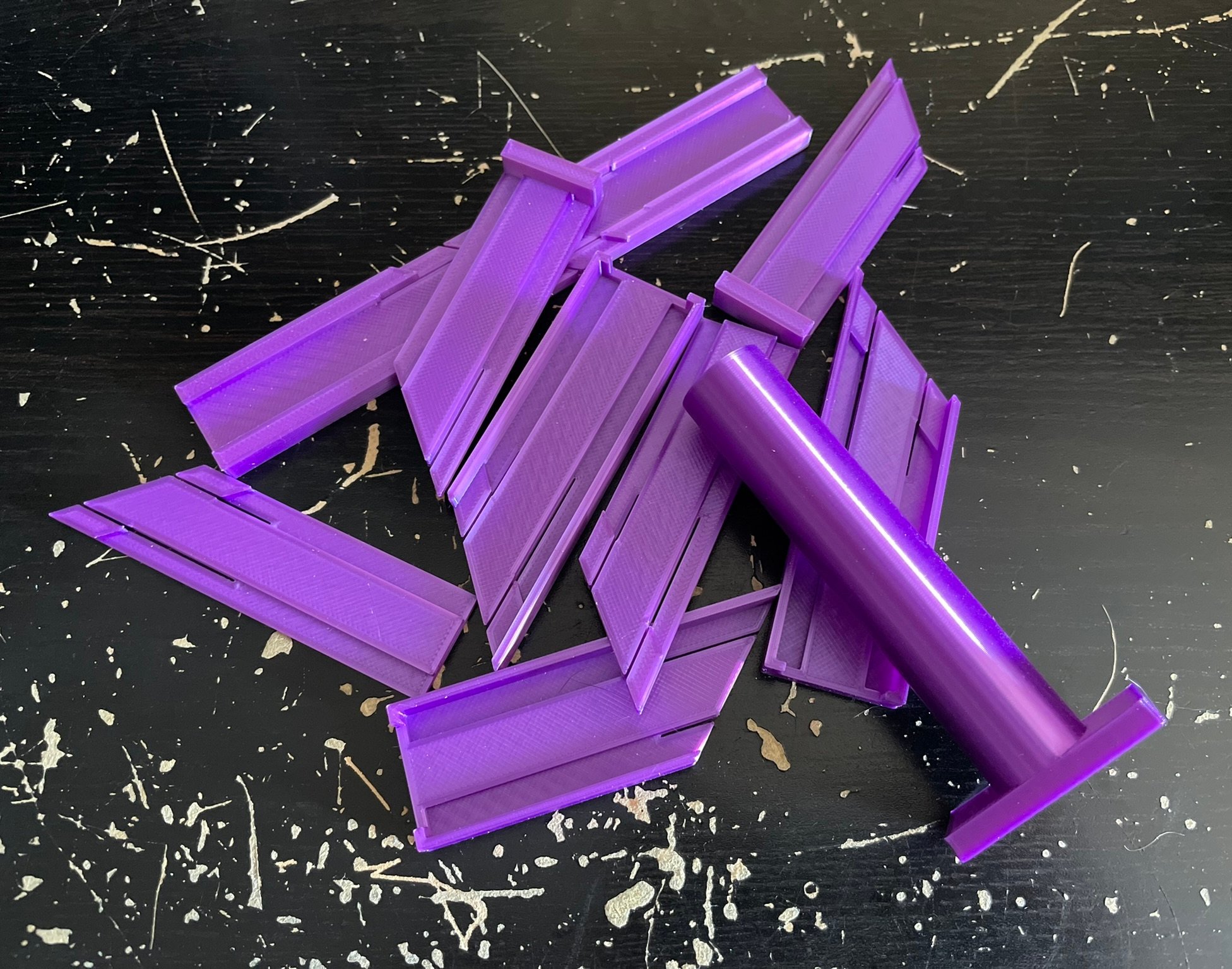

Cette nouvelle version de l’outil est composée de :

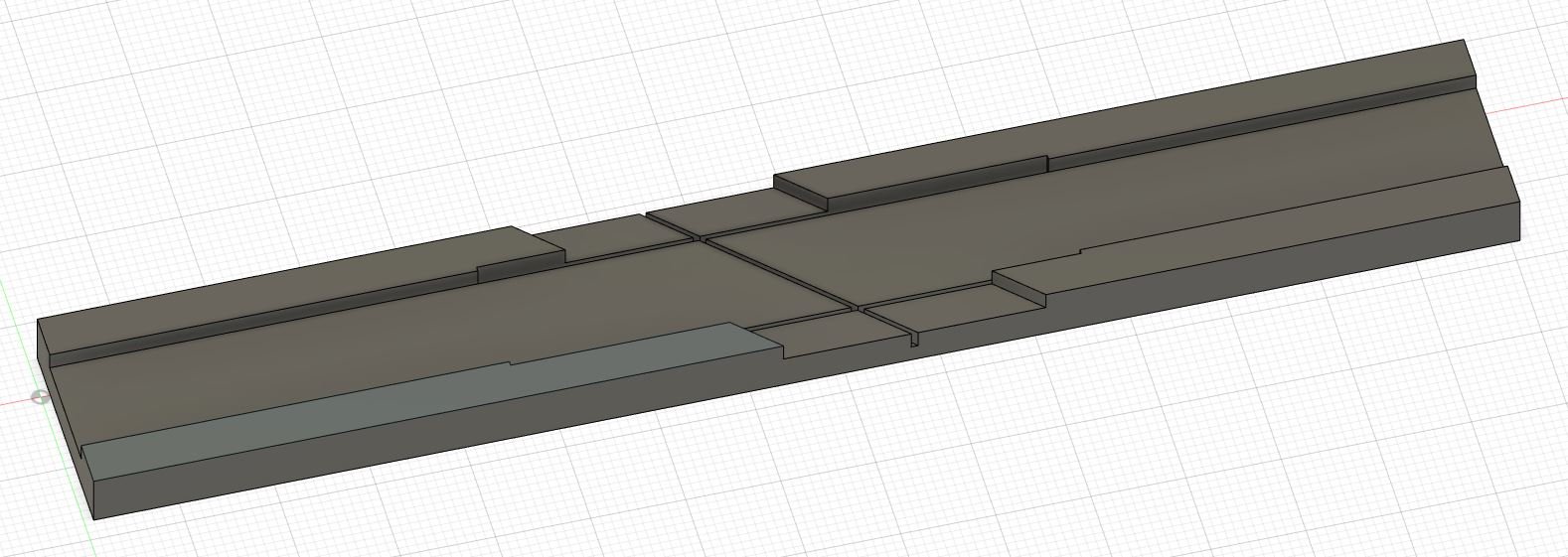

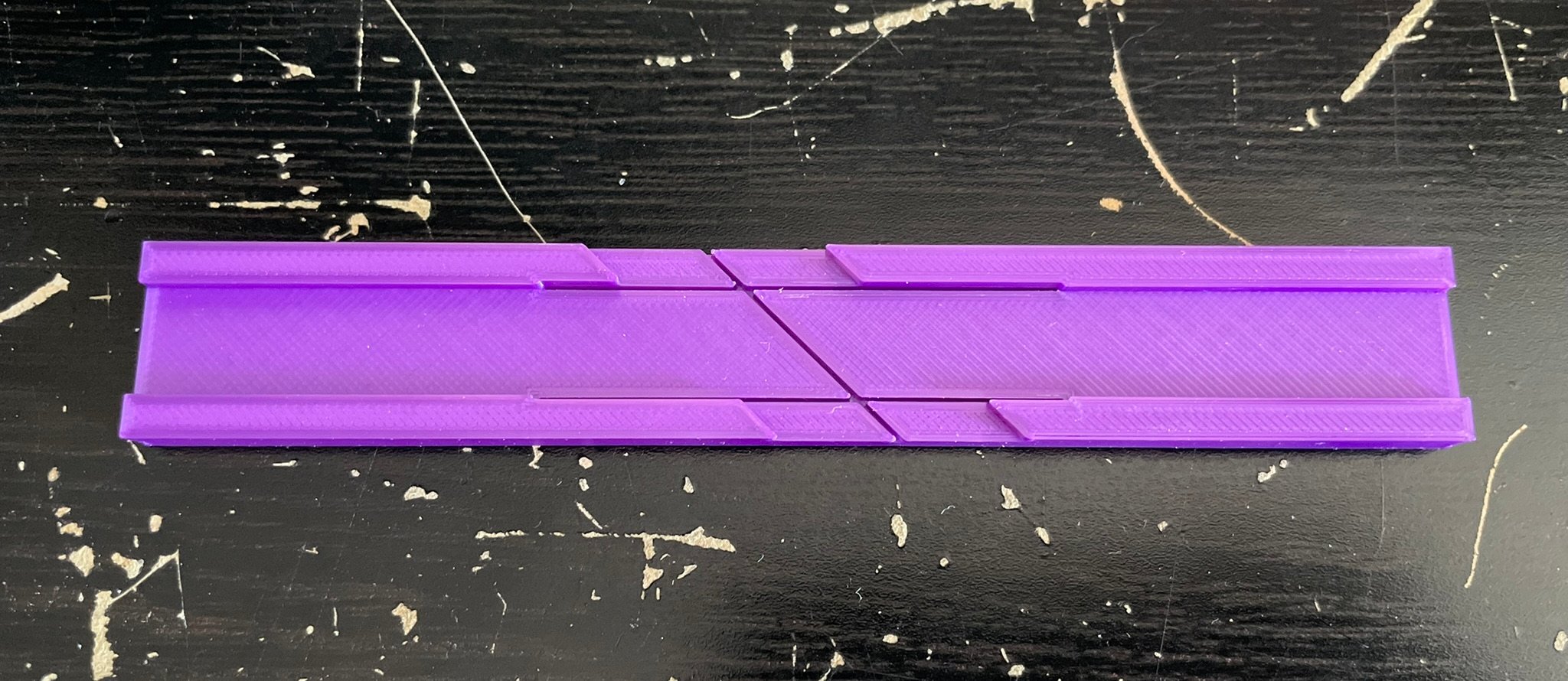

- Toujours une base pour recevoir la bande :

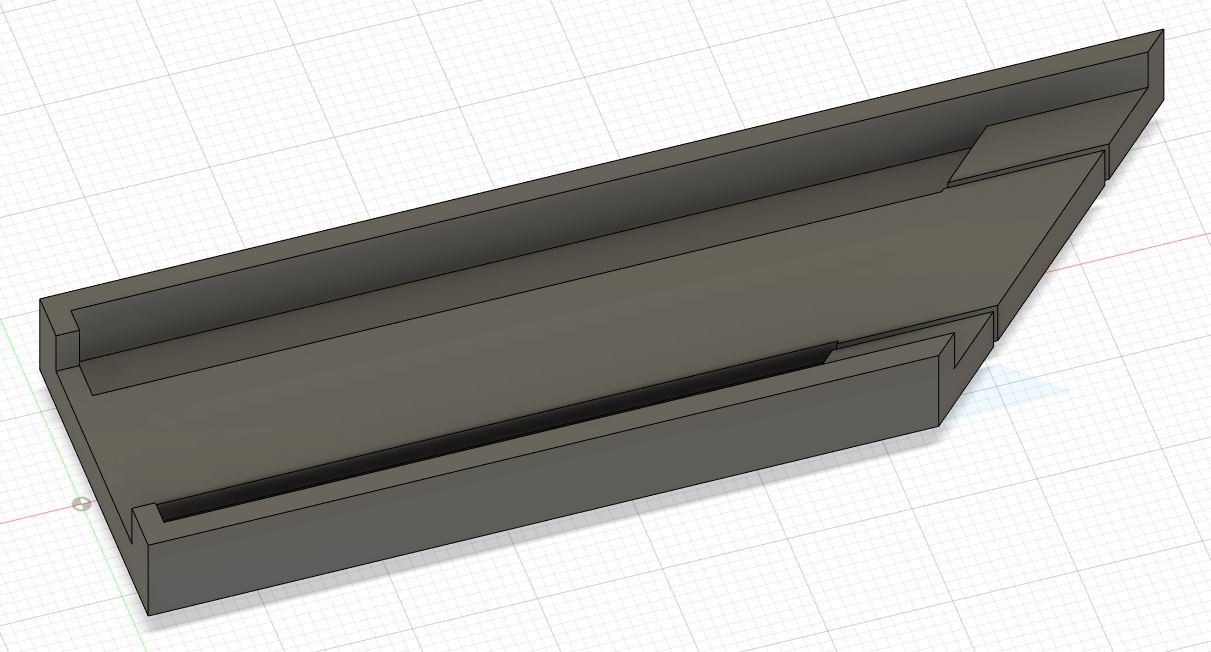

- Toujours deux pièces à poser sur la base pour faire attache, maintenir la bande en place et avec des rainures pour la découpe :

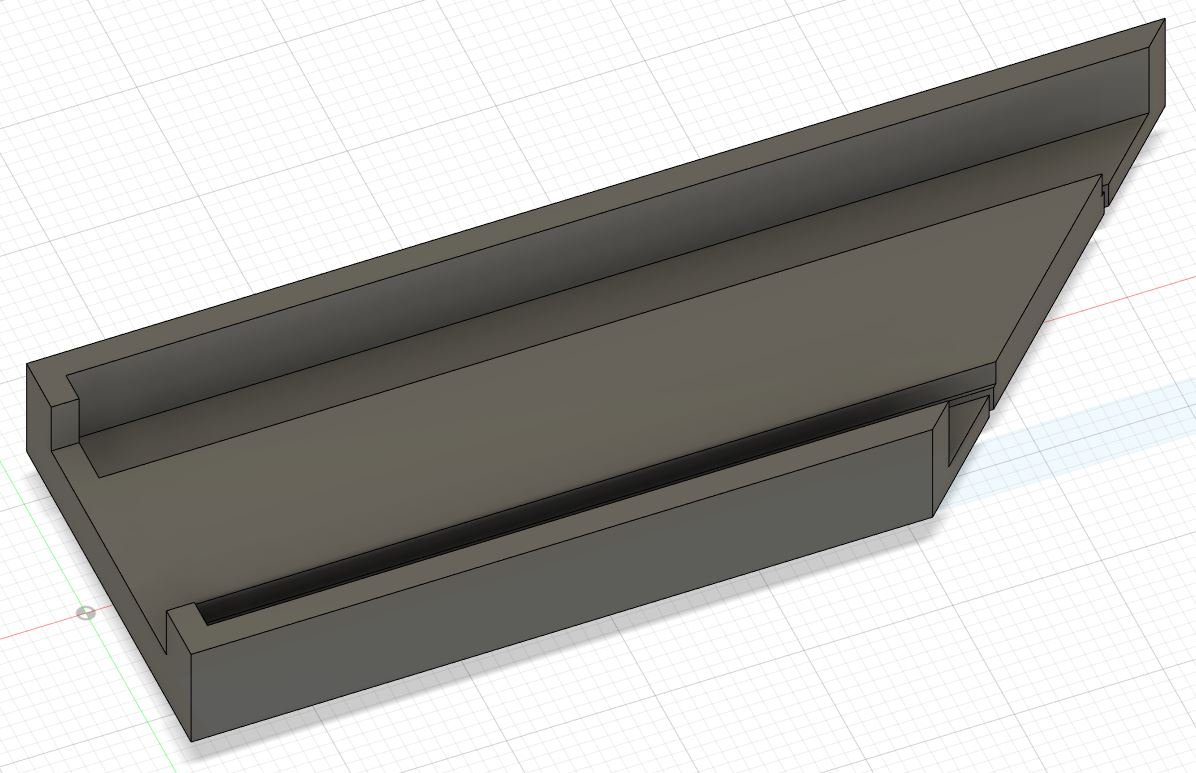

- Deux autres pièces à poser sur la base qui laissent un espace pour déposer le ruban adhésif de collage tout en maintenant la bande en place :

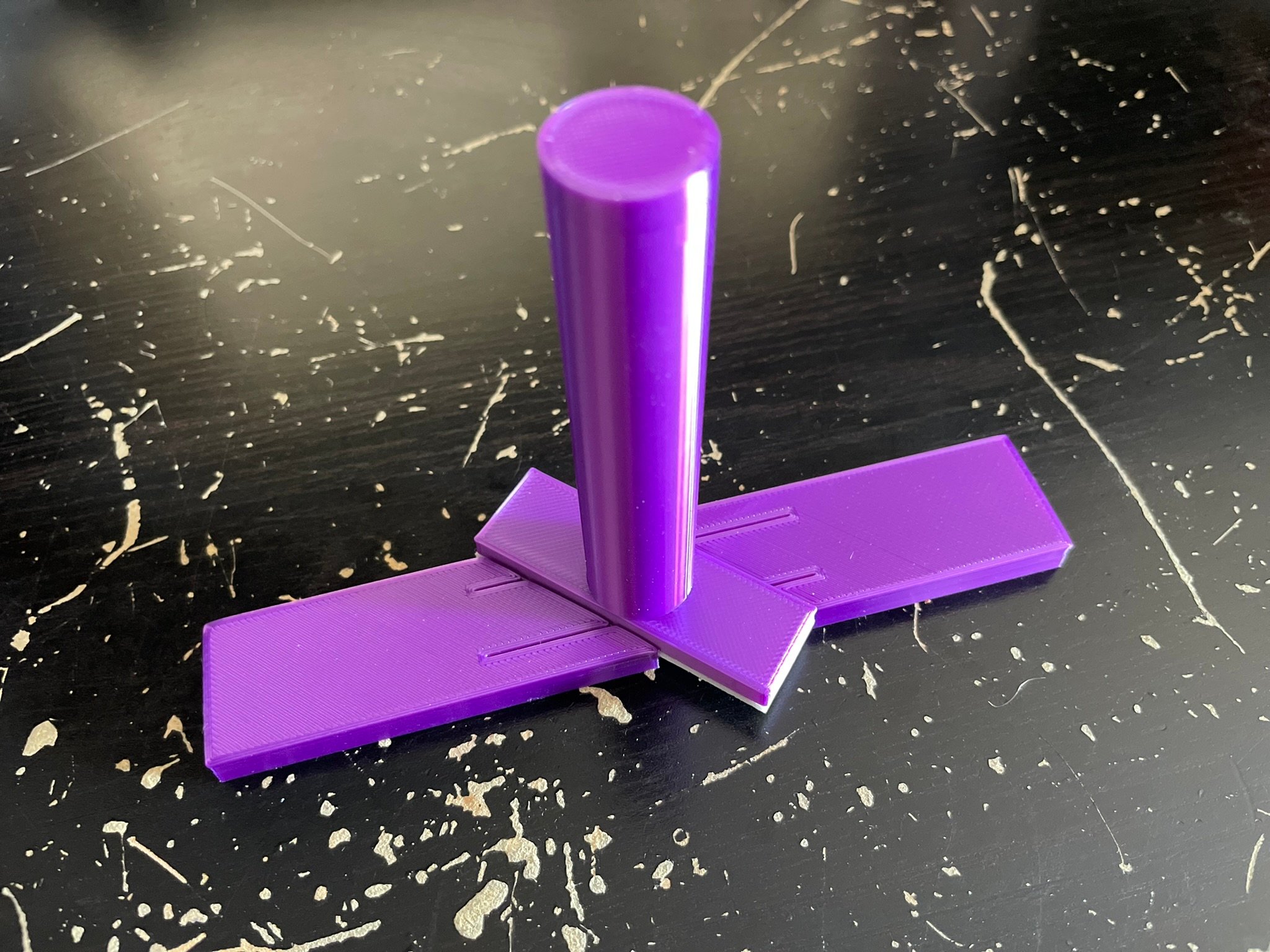

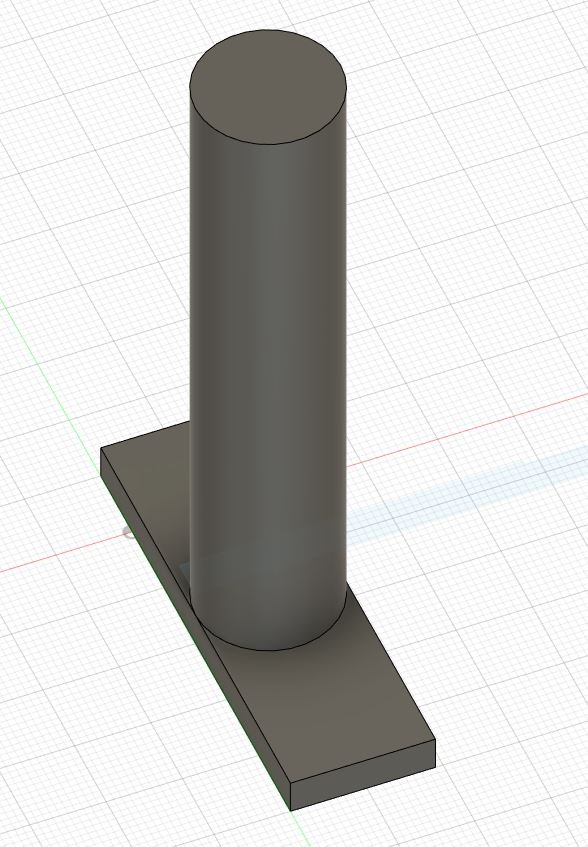

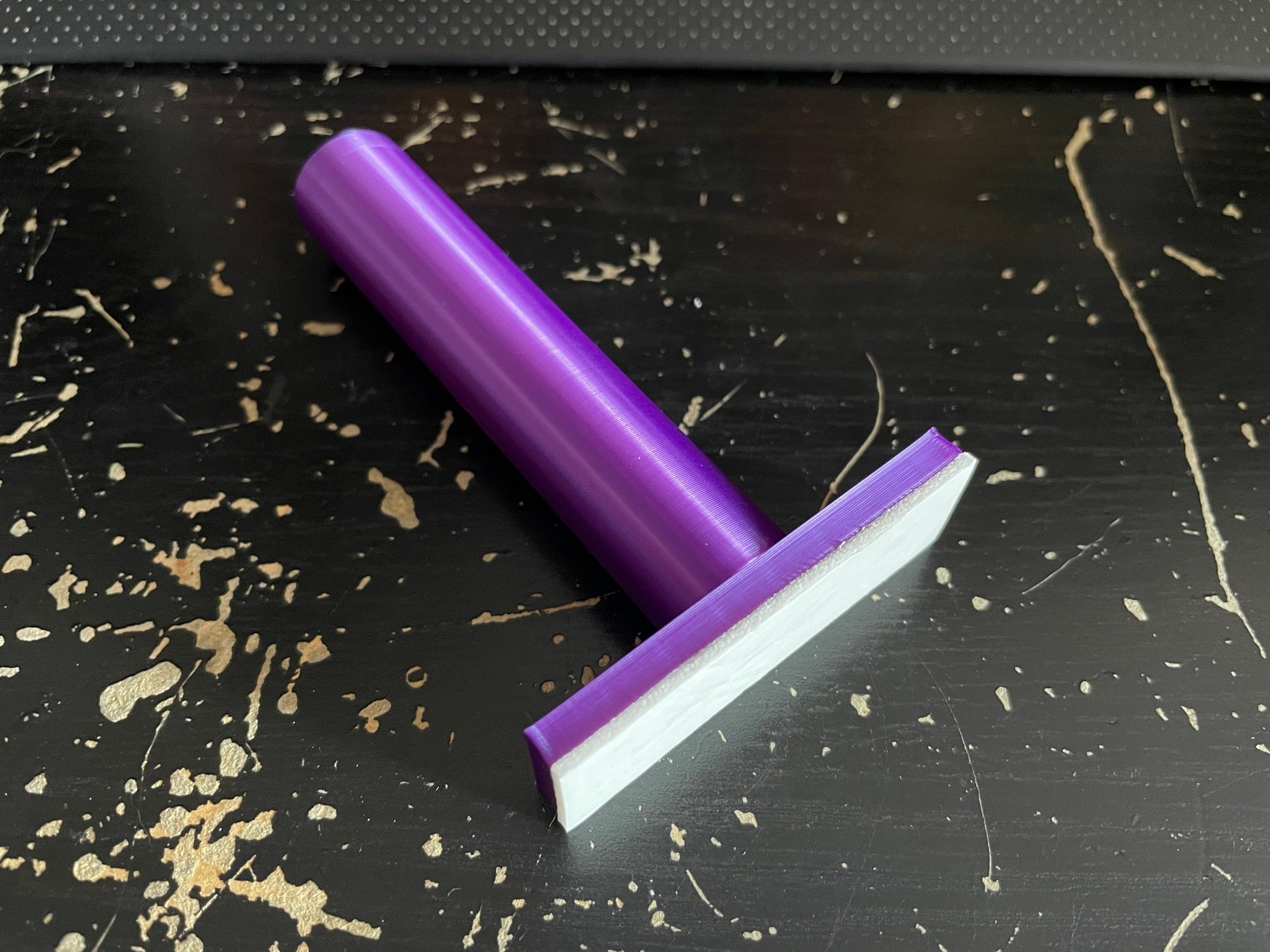

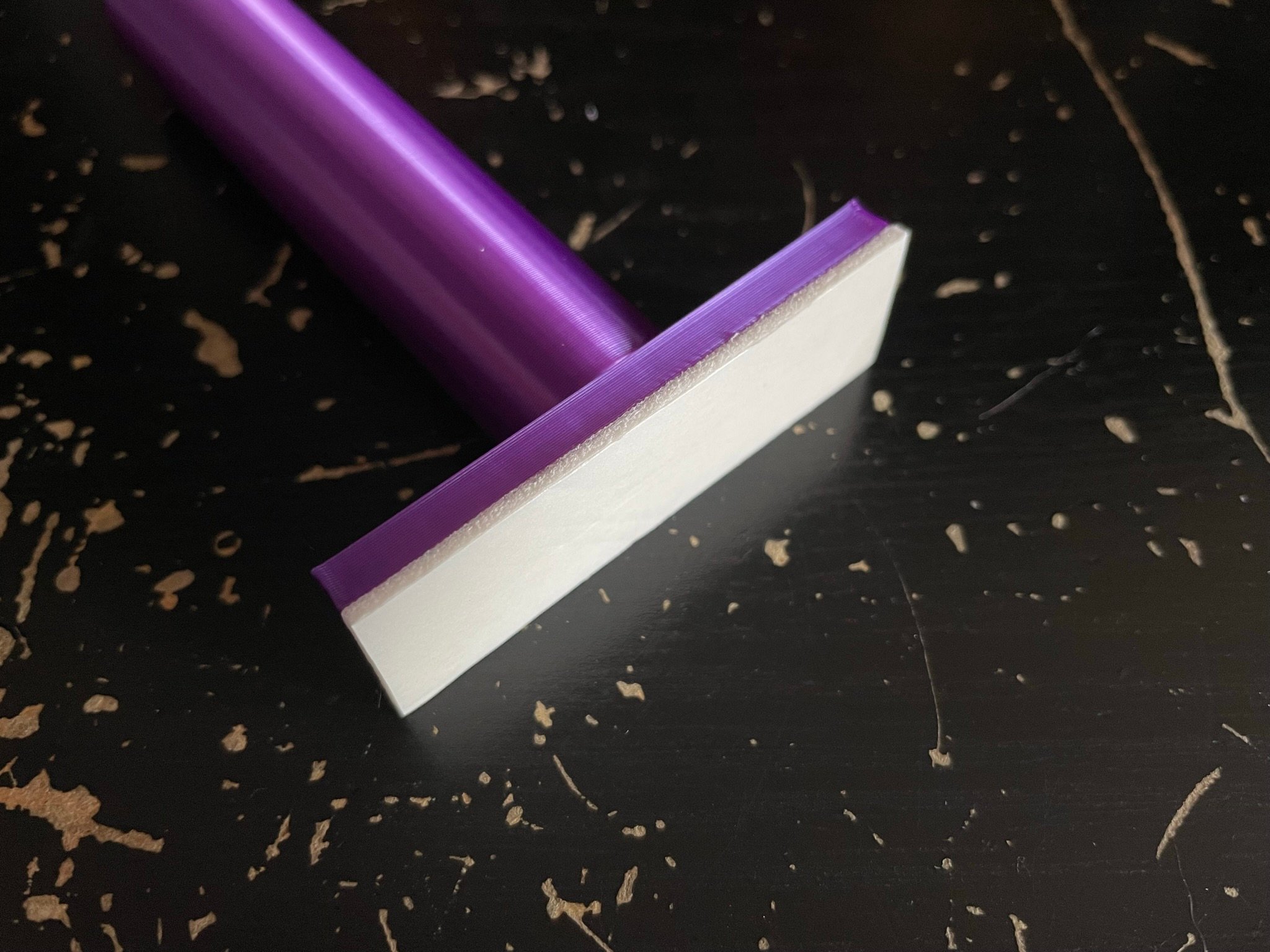

- Un tampon pour appuyer sur le ruban adhésif pour bien le coller.
C’est pas obligatoire mais c’est pour éviter d’utiliser les doigts pour appuyer et de provoquer un désalignement des deux morceaux de bande au moment du collage.
Si vous y arrivez très bien juste avec les doigts, tant mieux pour vous. :)

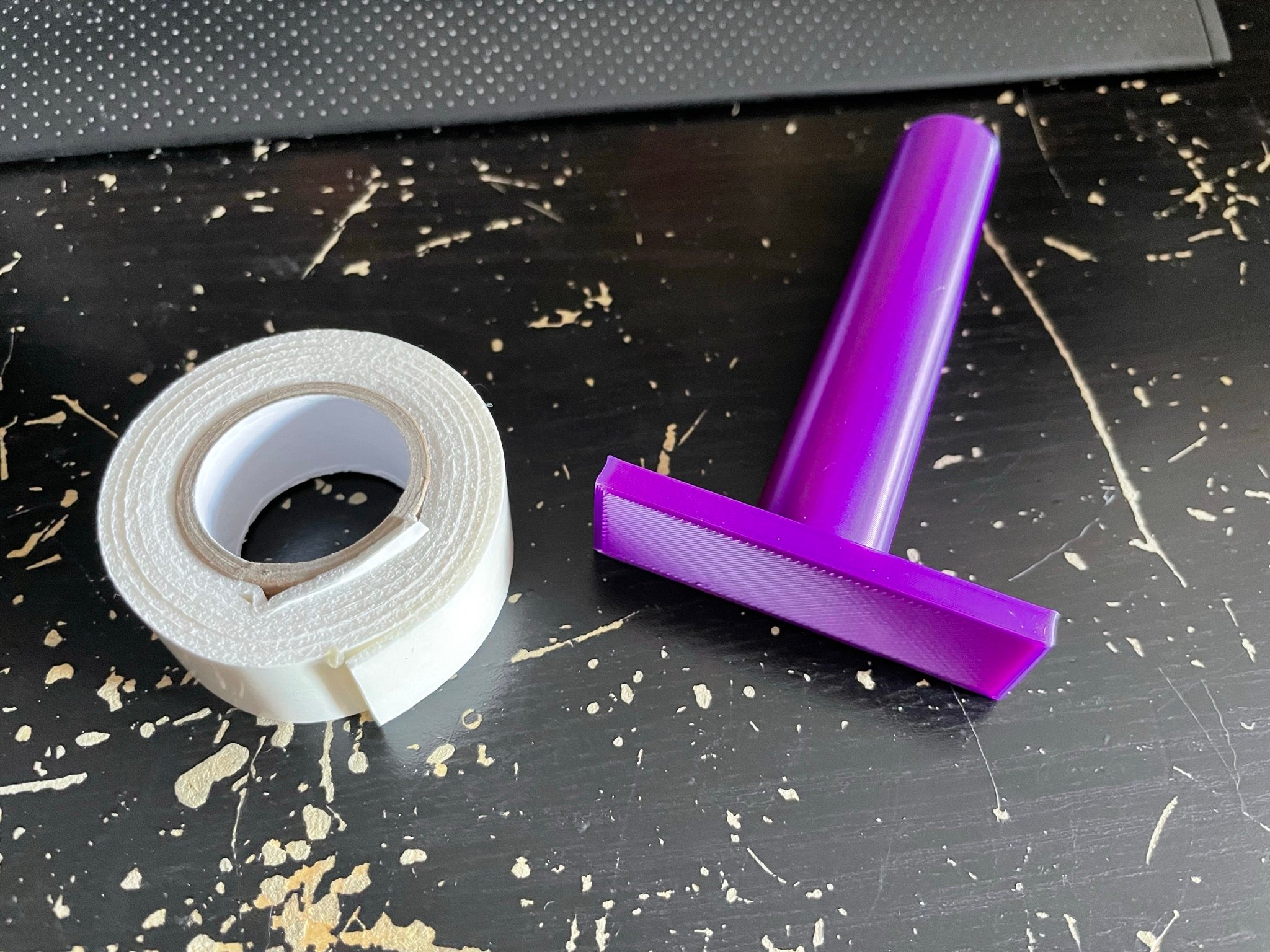

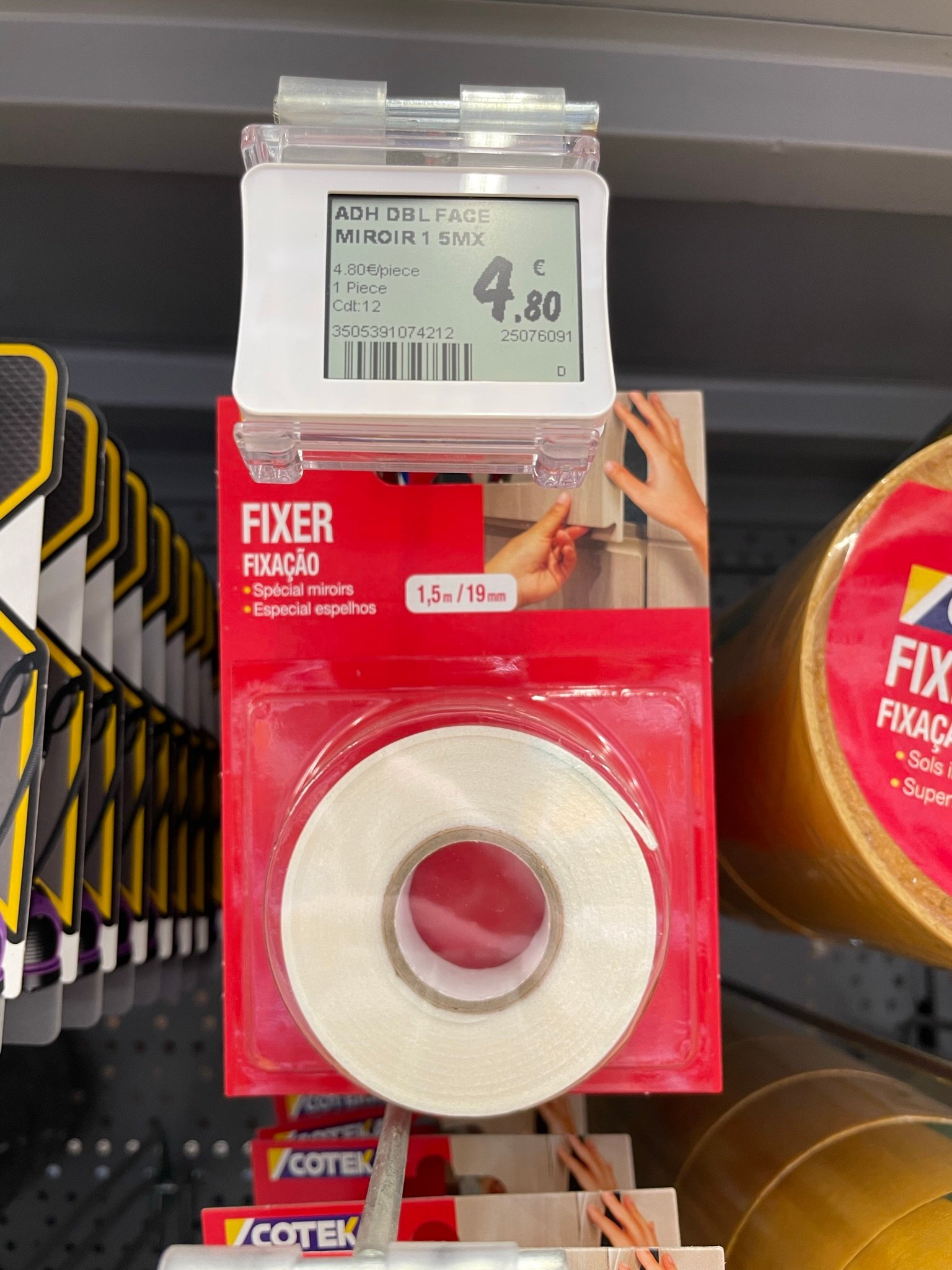

La partie mou (en blanc sur les photos) qui appuie est du ruban adhésif double-face épais (trouvable en magasin de bricolage) dont j’ai laissé le film de protection sur le côté qui presse.
Pour le découpage, il faut :

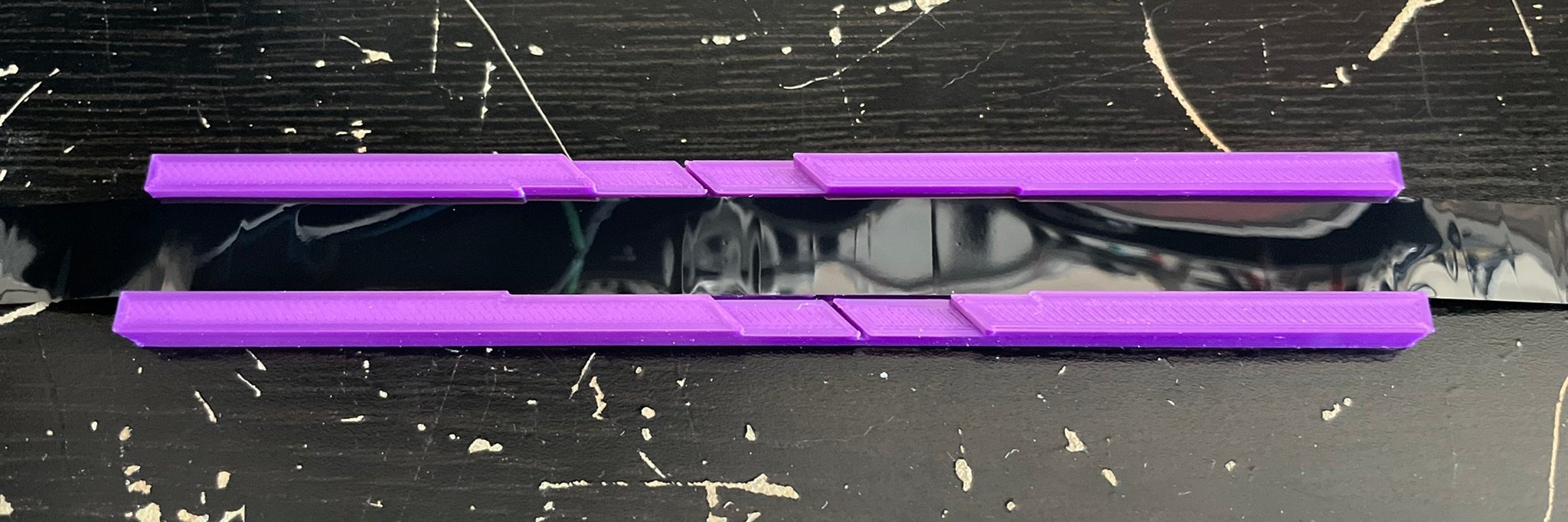

1) Déposer la bande à couper sur la base :

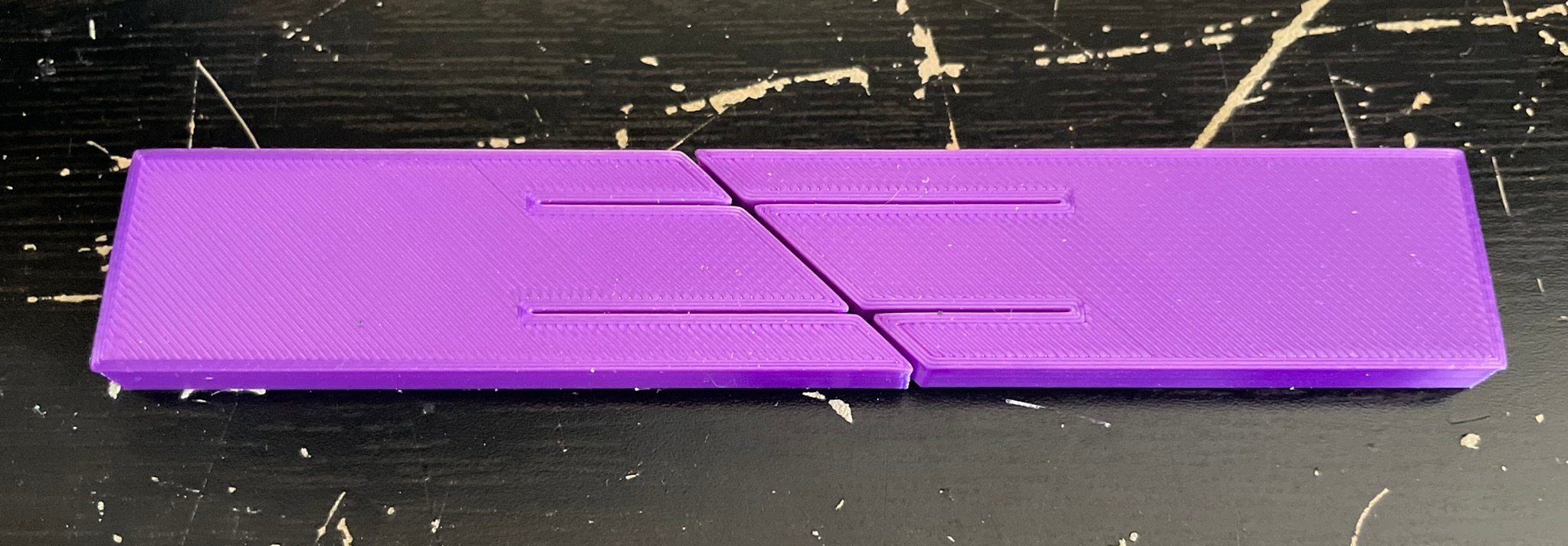

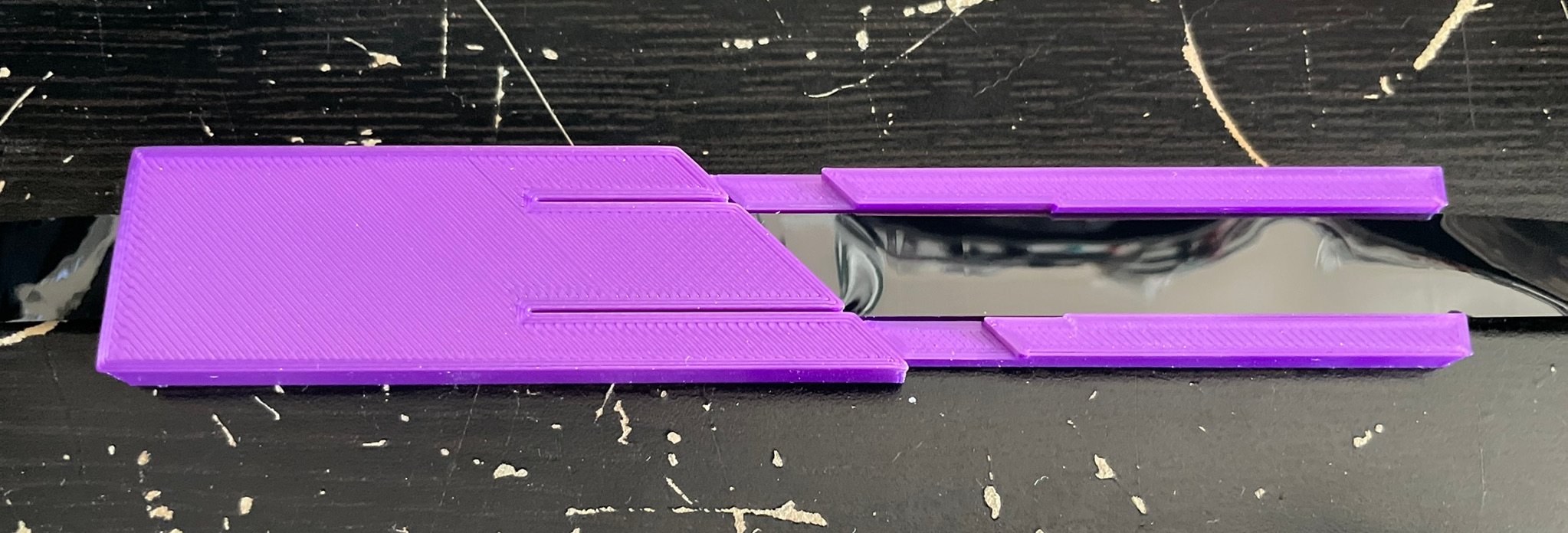

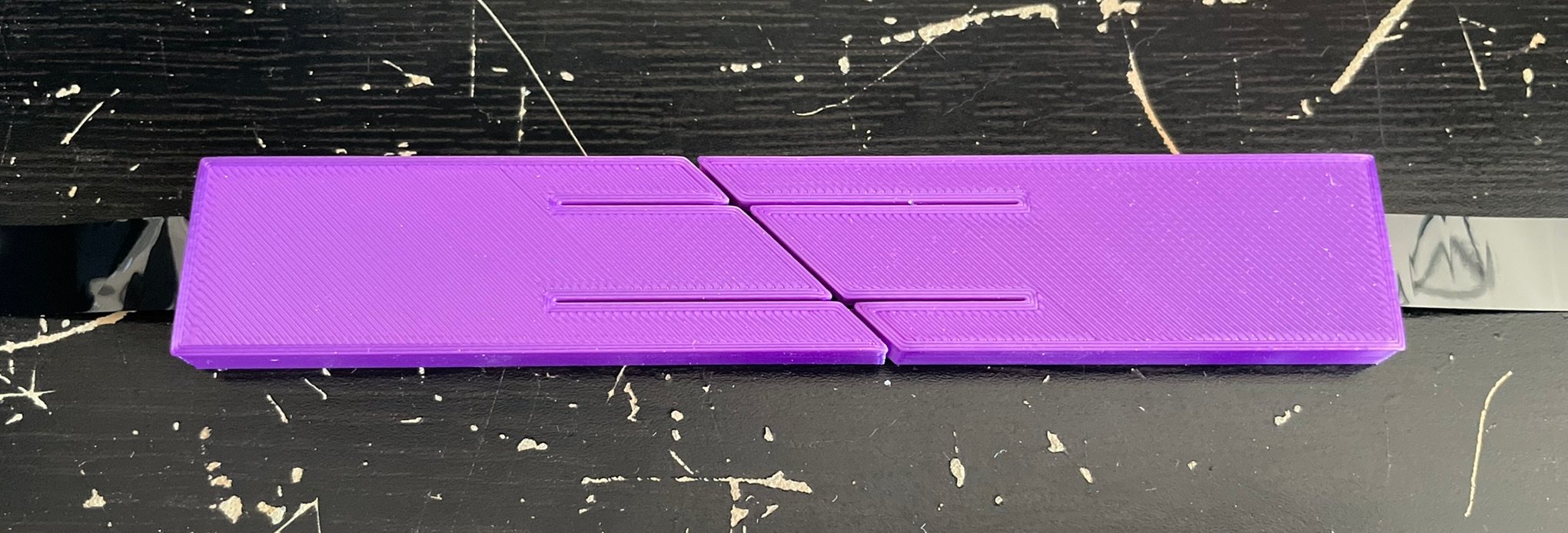

2) Mettre les attaches avec les rainures de découpage :

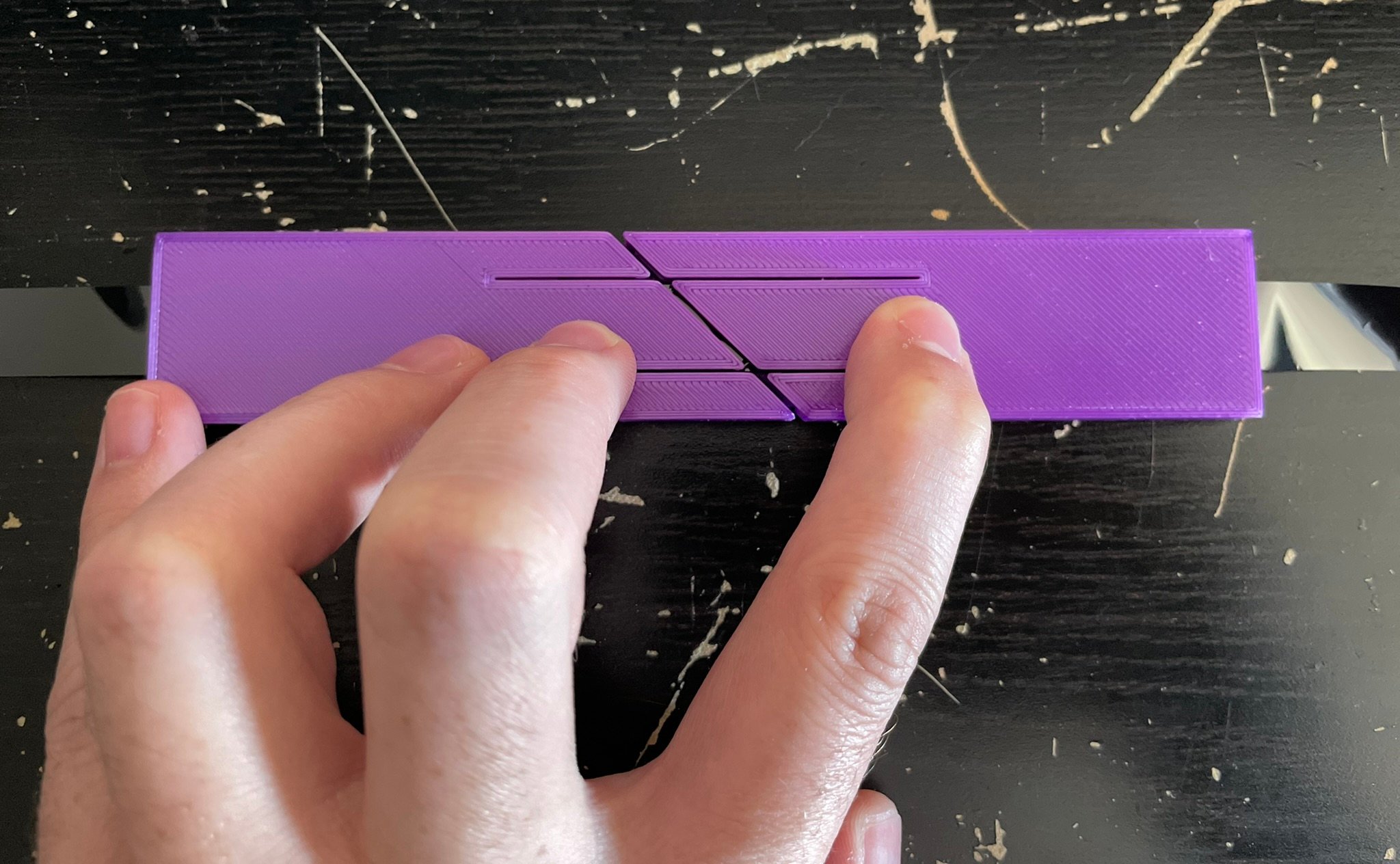

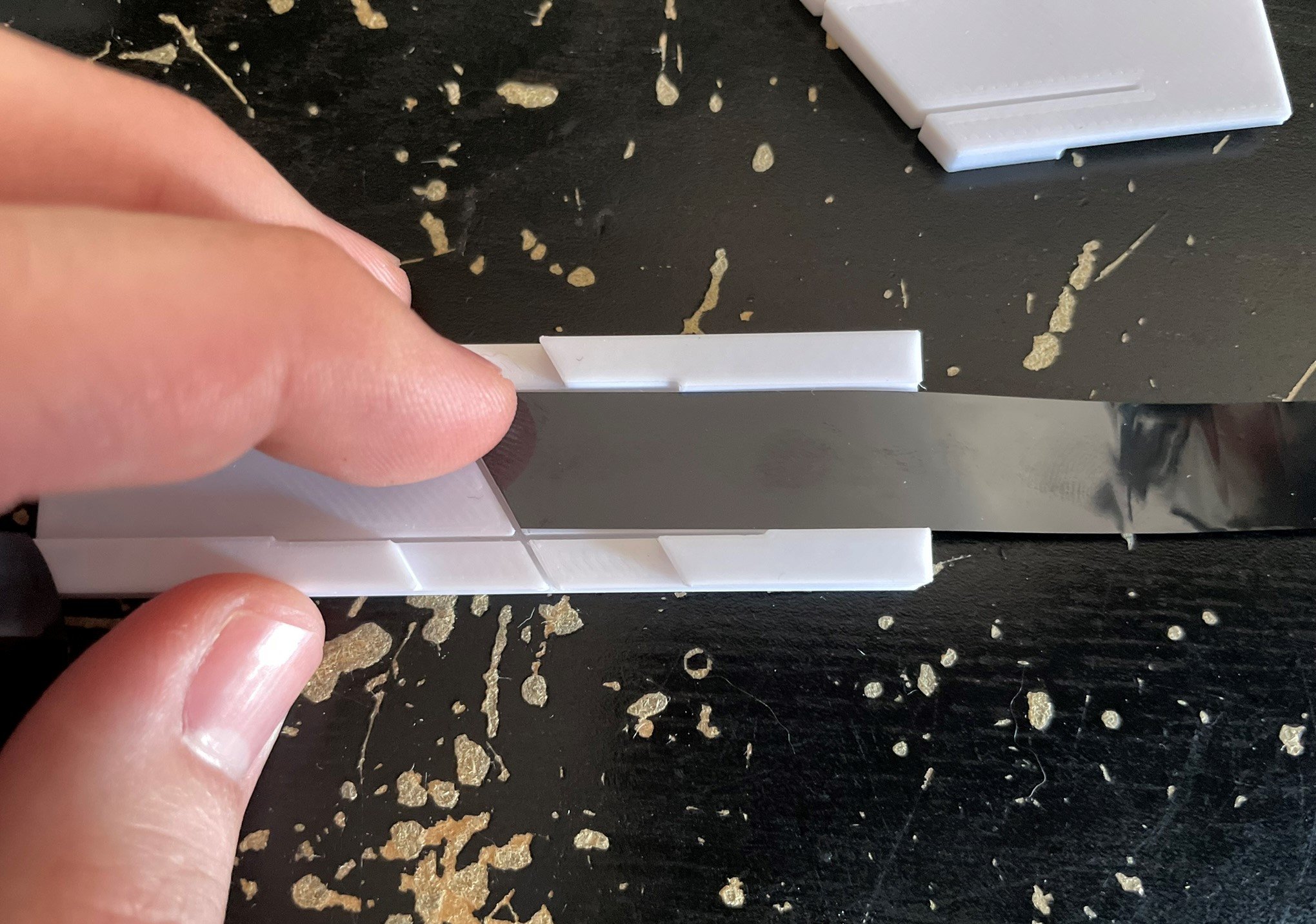

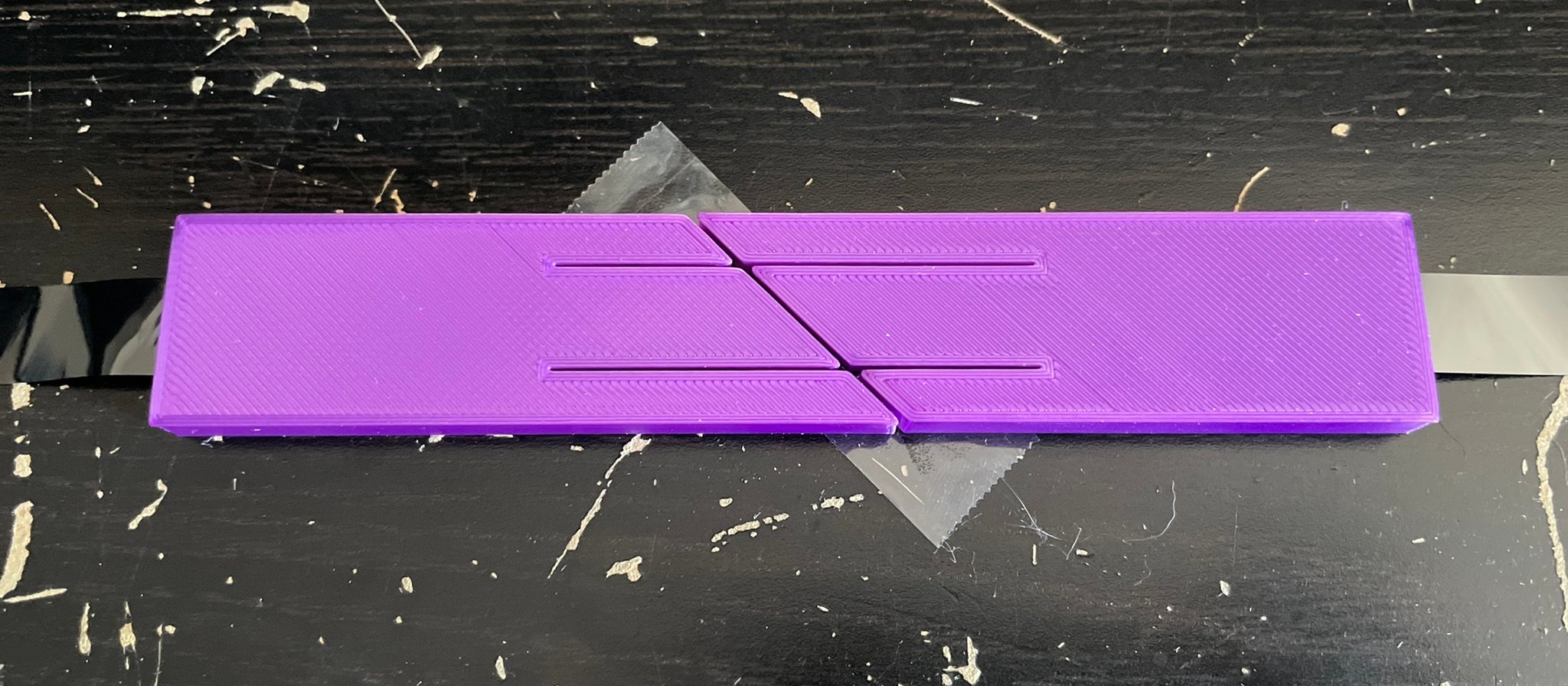

3) Maintenir les attaches en appuyant avec les doigts :

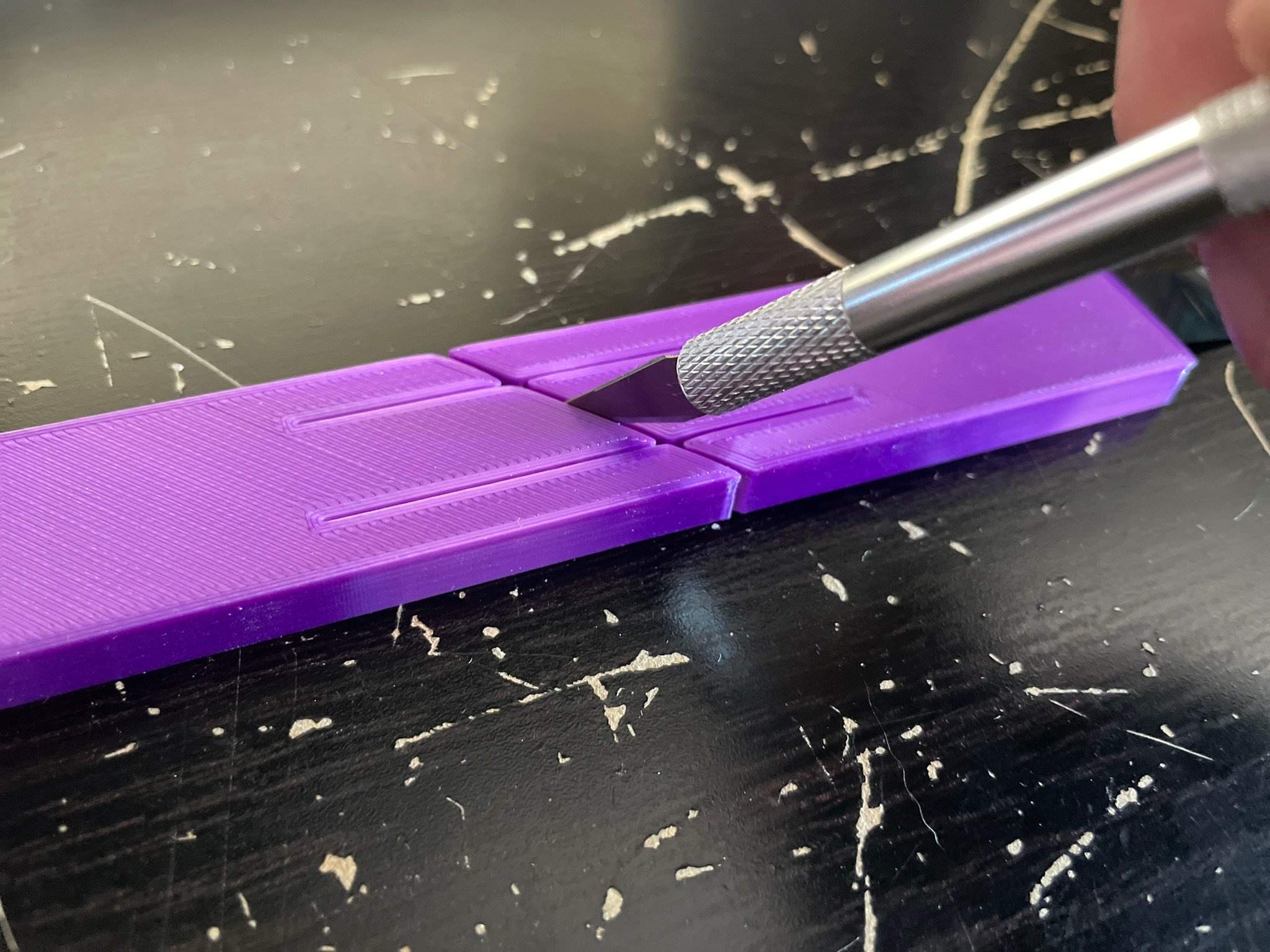

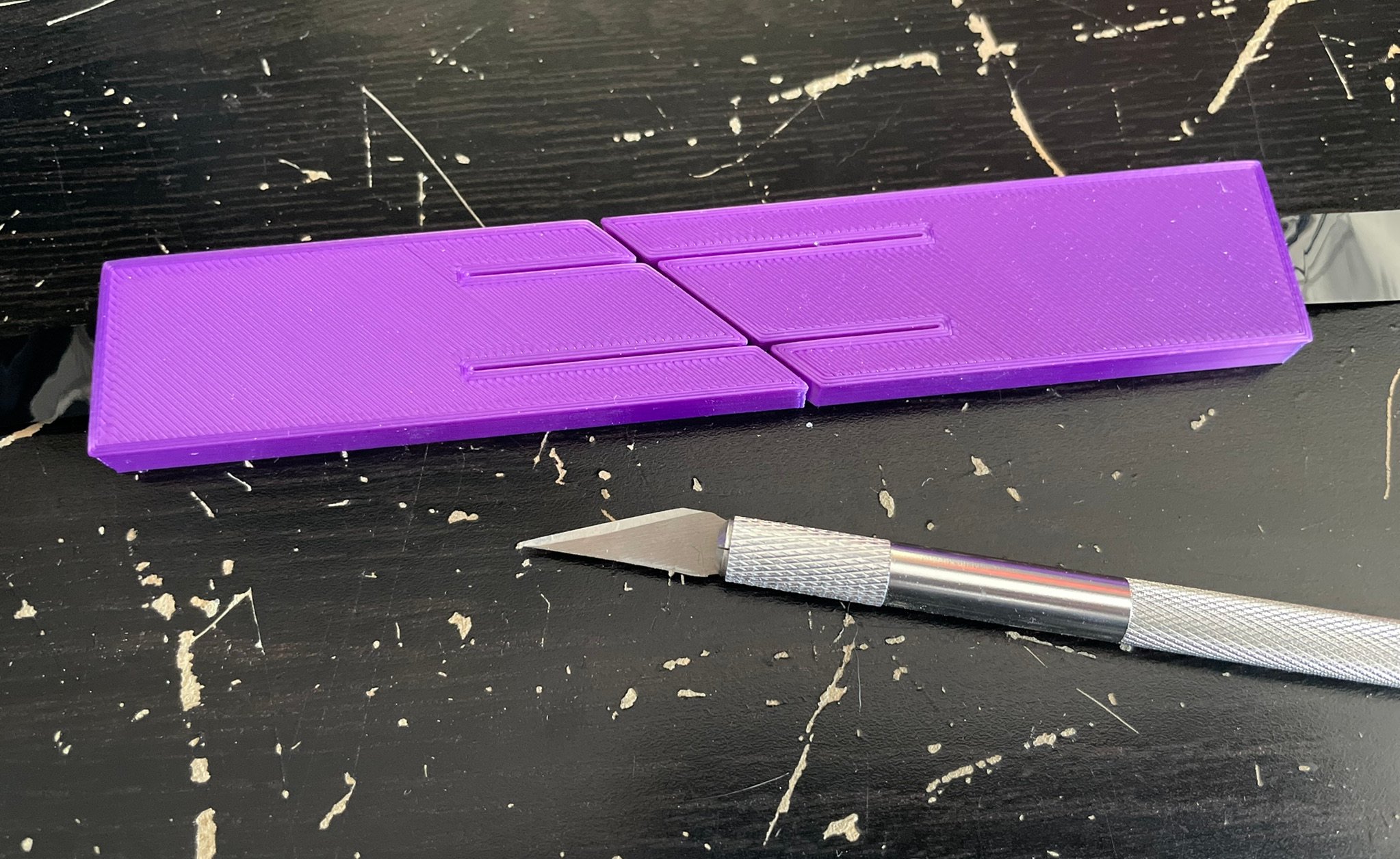

4) Couper avec un cutter via la rainure diagonale :
5) Puis retirer les attaches :
Pour le collage :

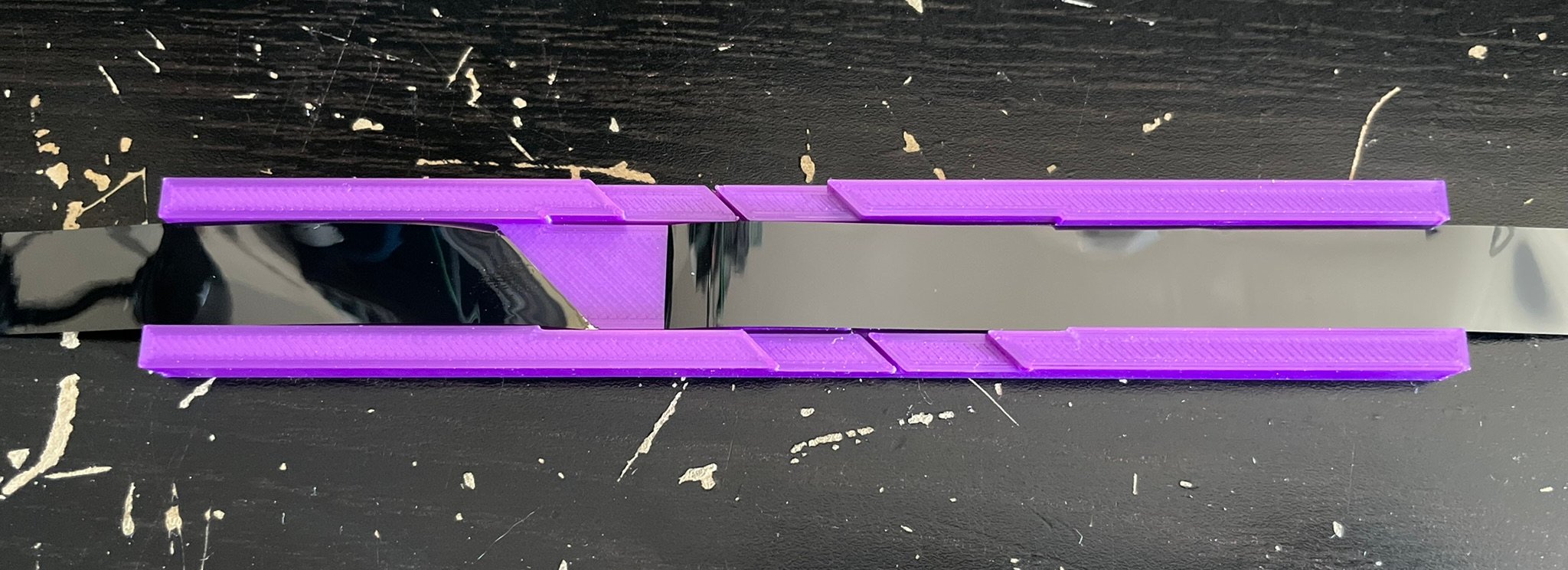

1) Déposer la première bande sur le support :
2) La découper si besoin avec la méthode précédente pour avoir une découpe identique avec la seconde bande qui va arriver :

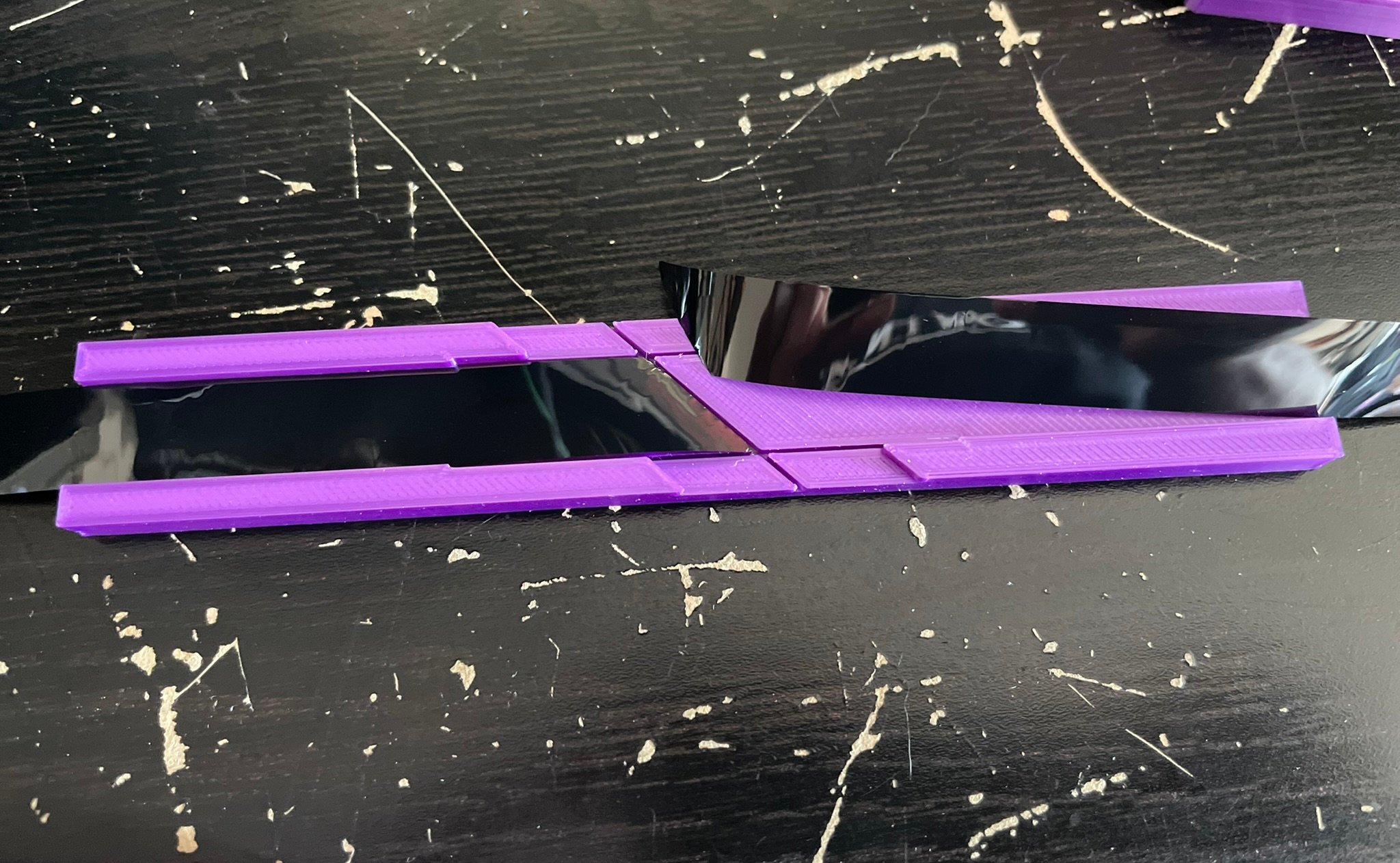

3) Faire le découpage de la seconde bande si besoin également :

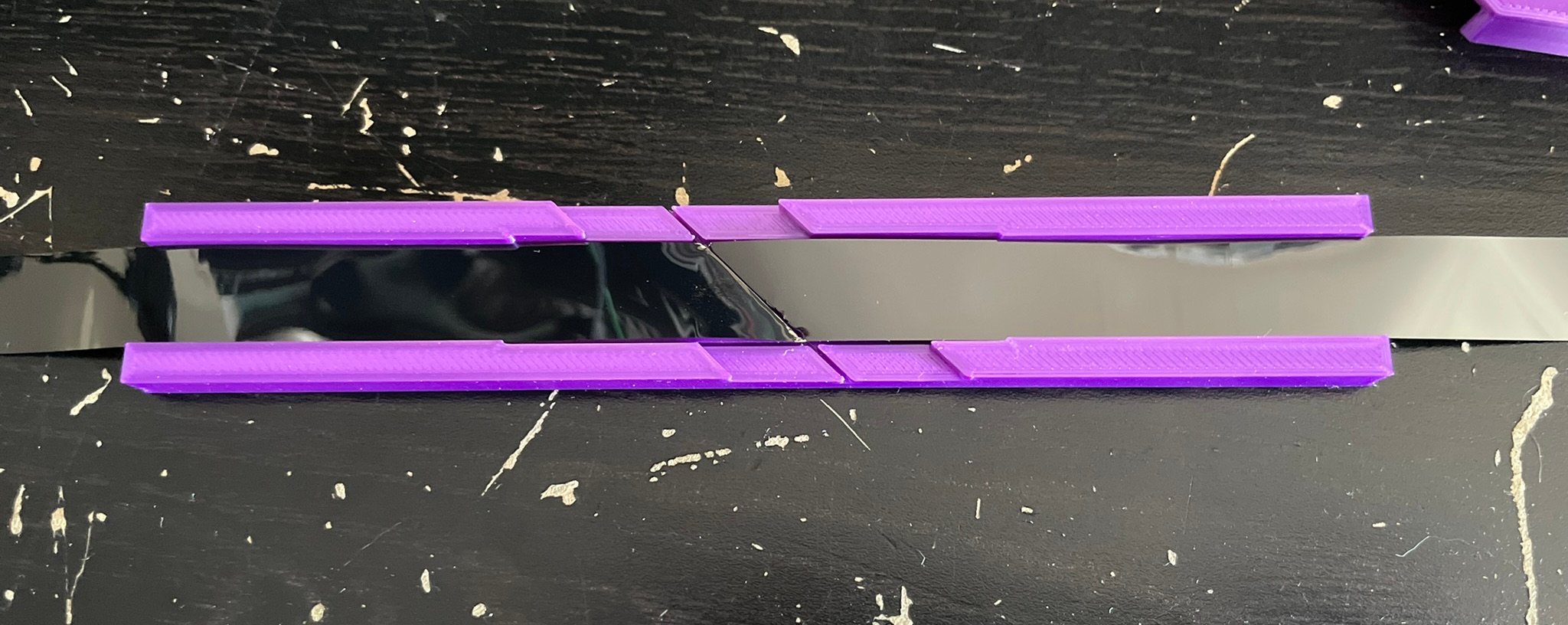

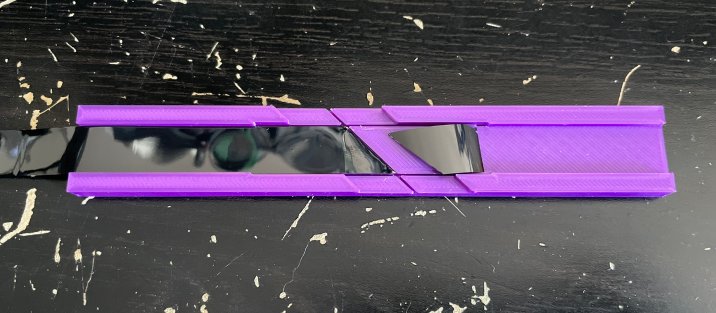

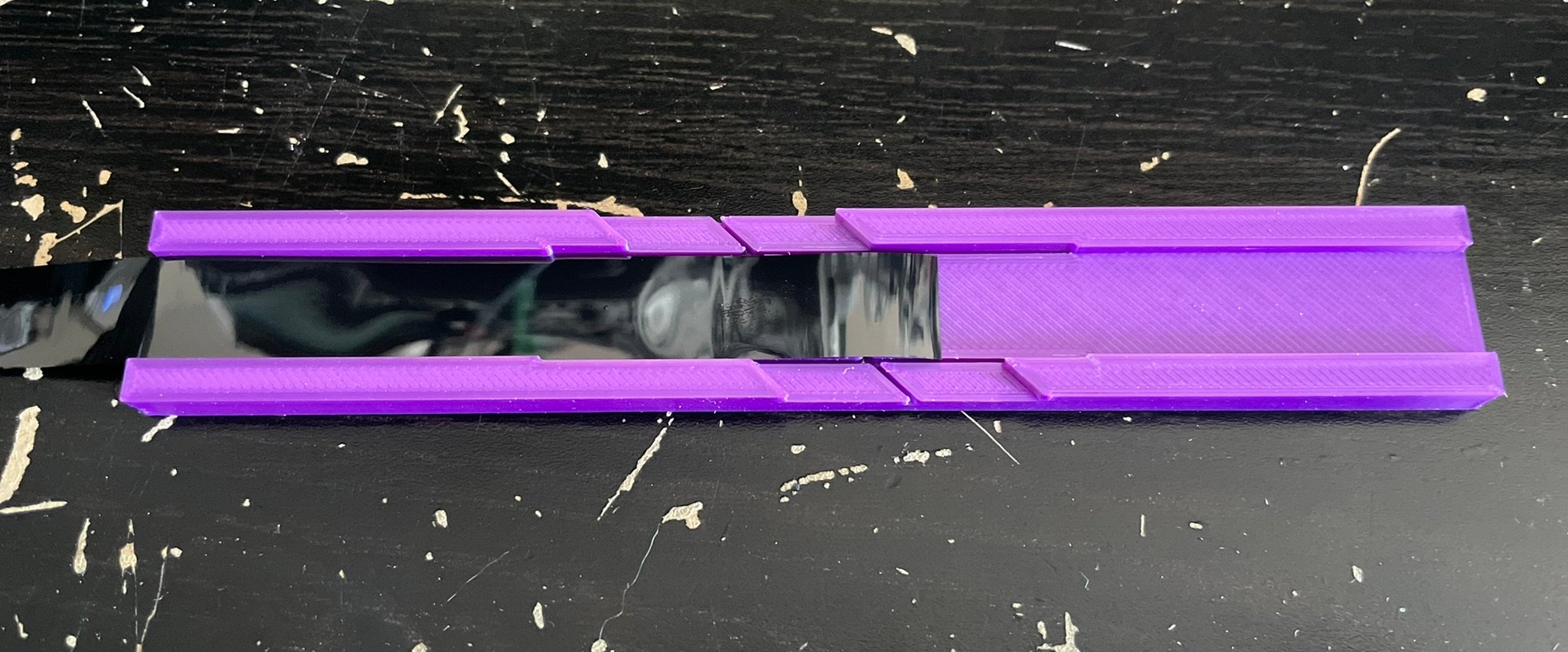

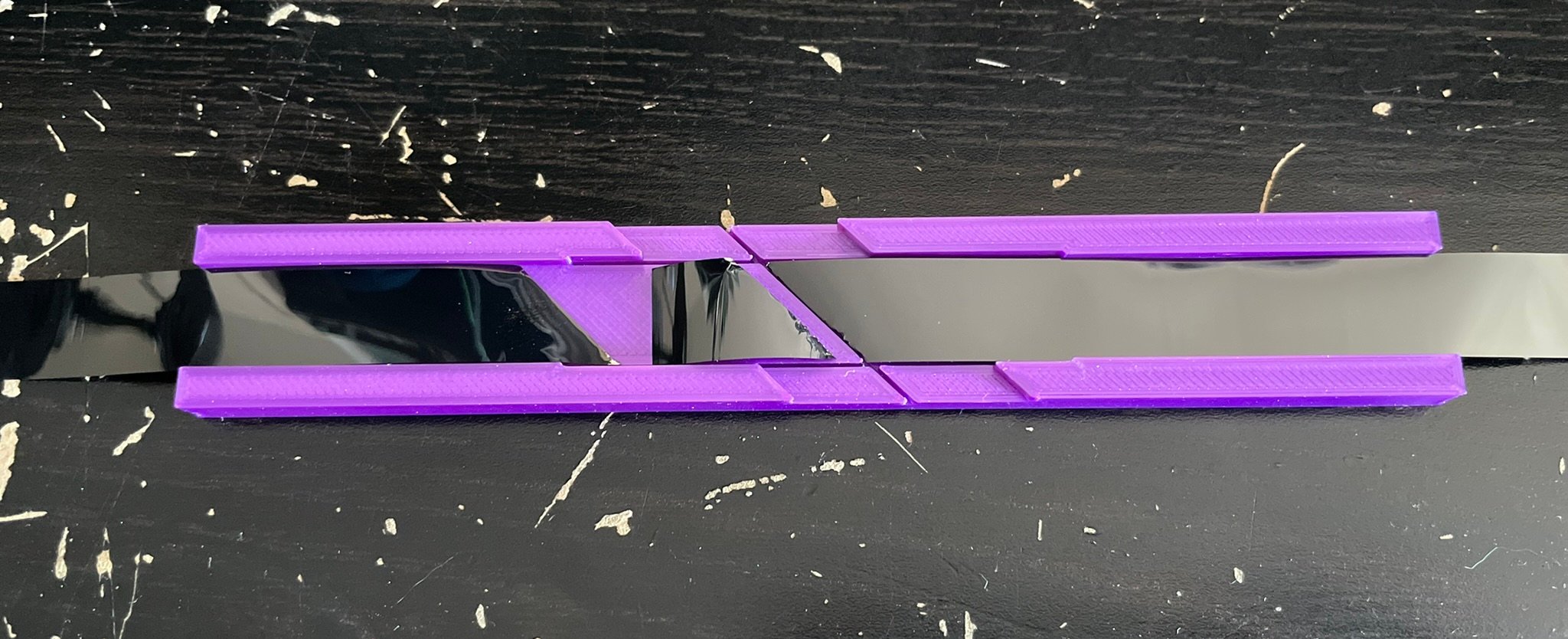

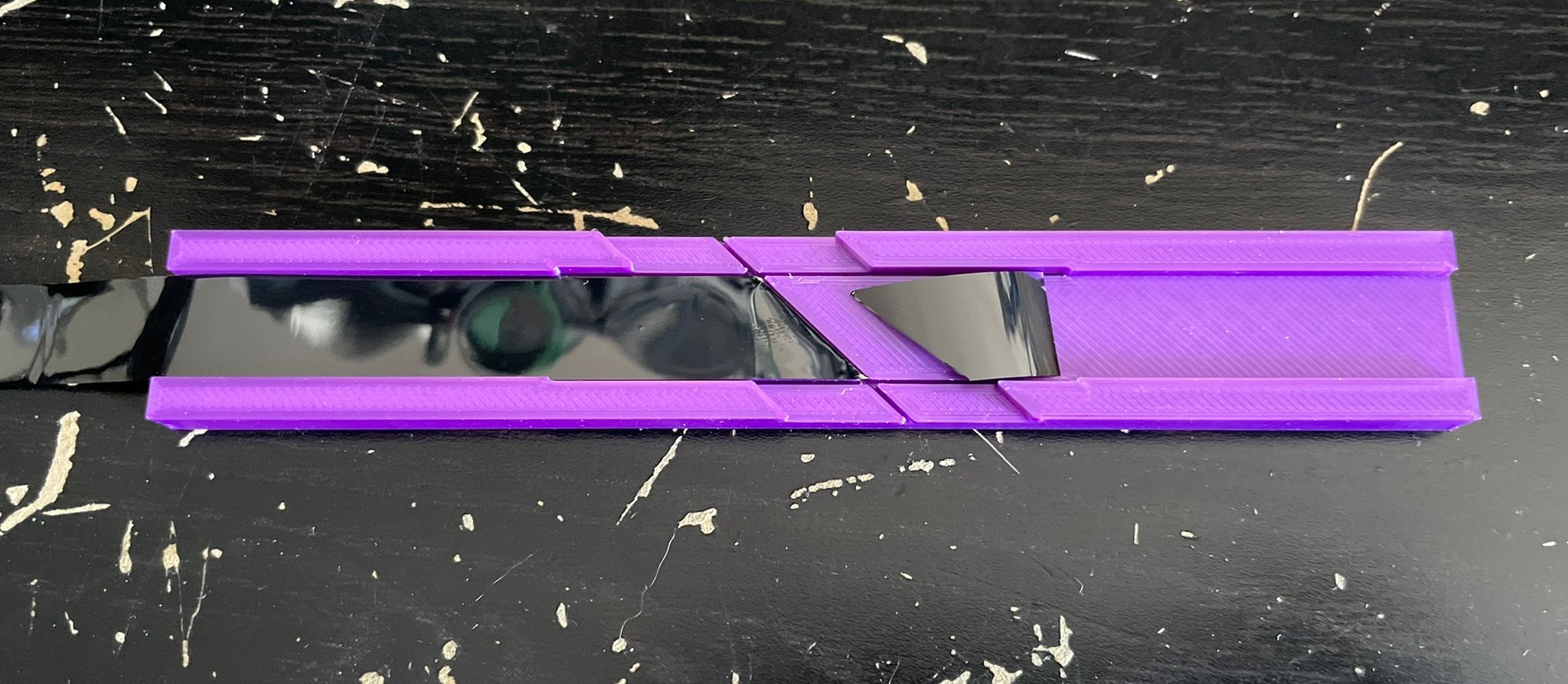

4) Positionner les deux bandes :
Il faut que les deux bouts se touchent et soient parfaitement alignés.

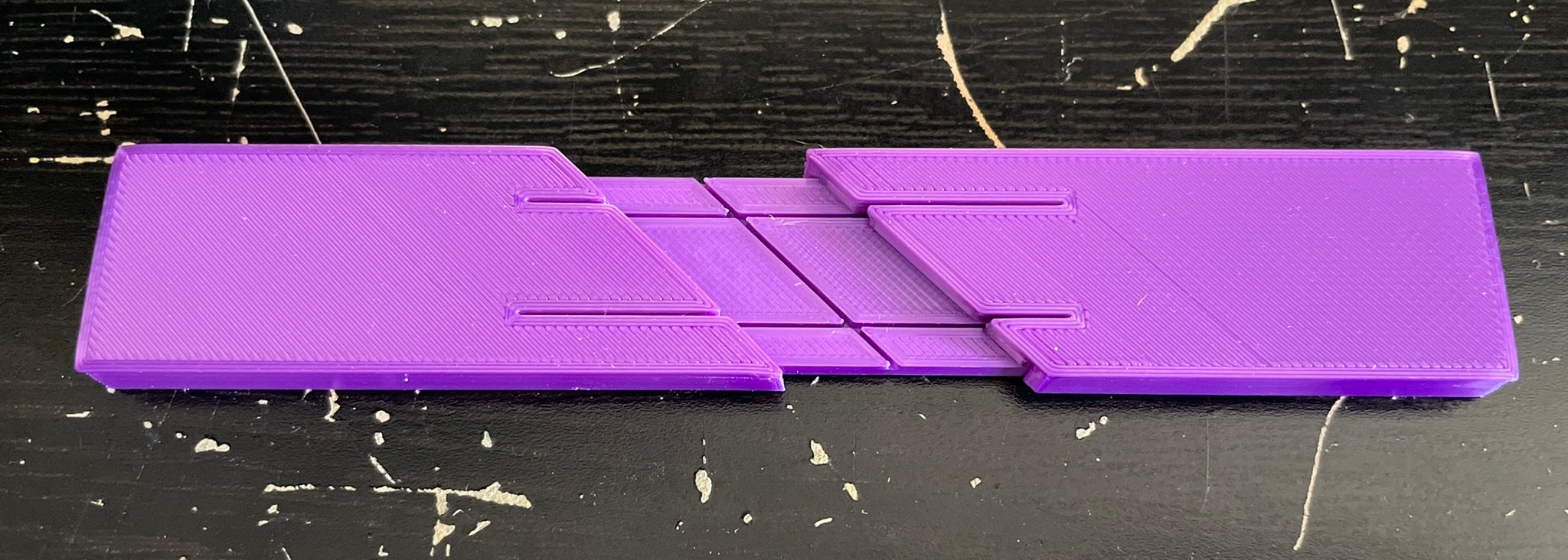

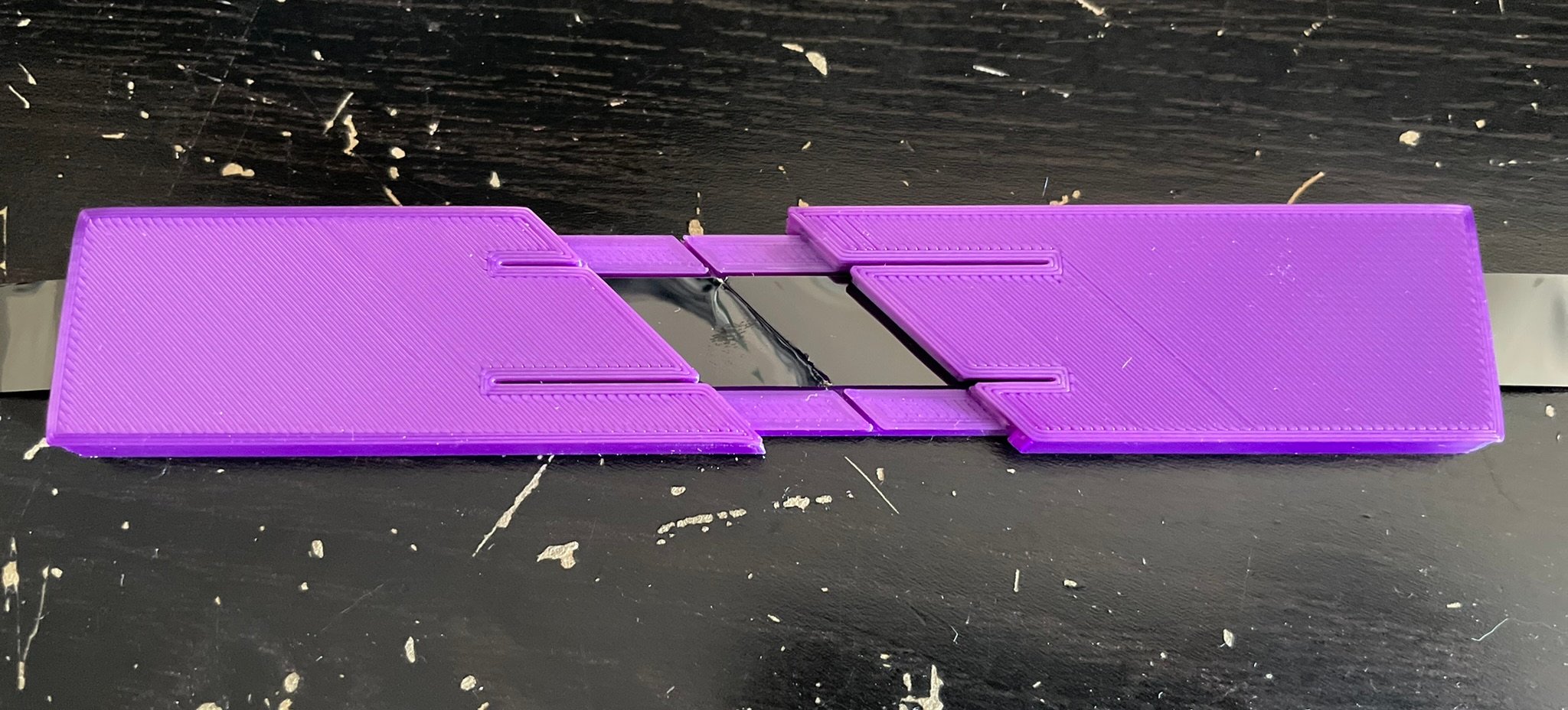

5) Mettre les attaches qui laissent un espace pour le ruban adhésif :

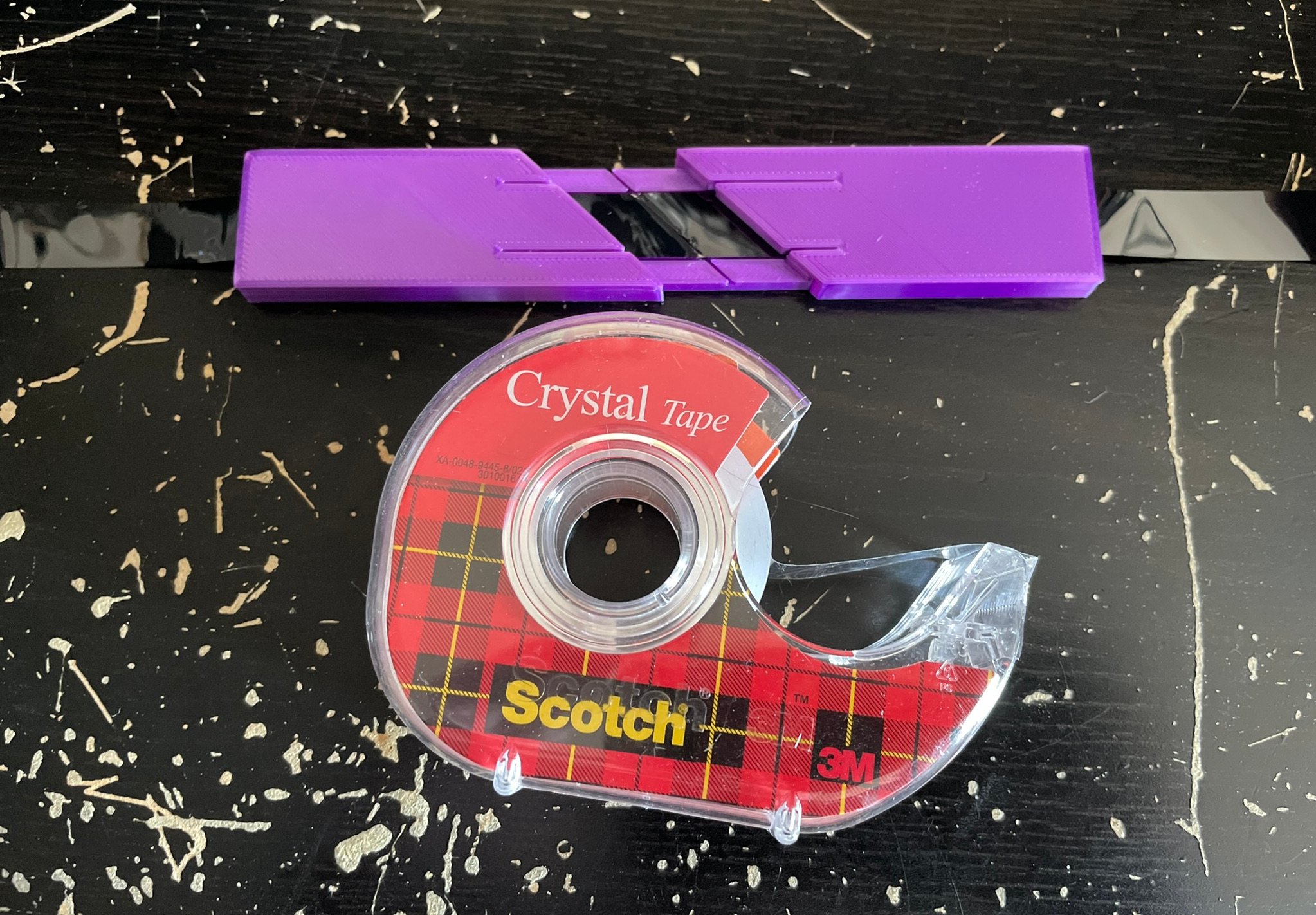

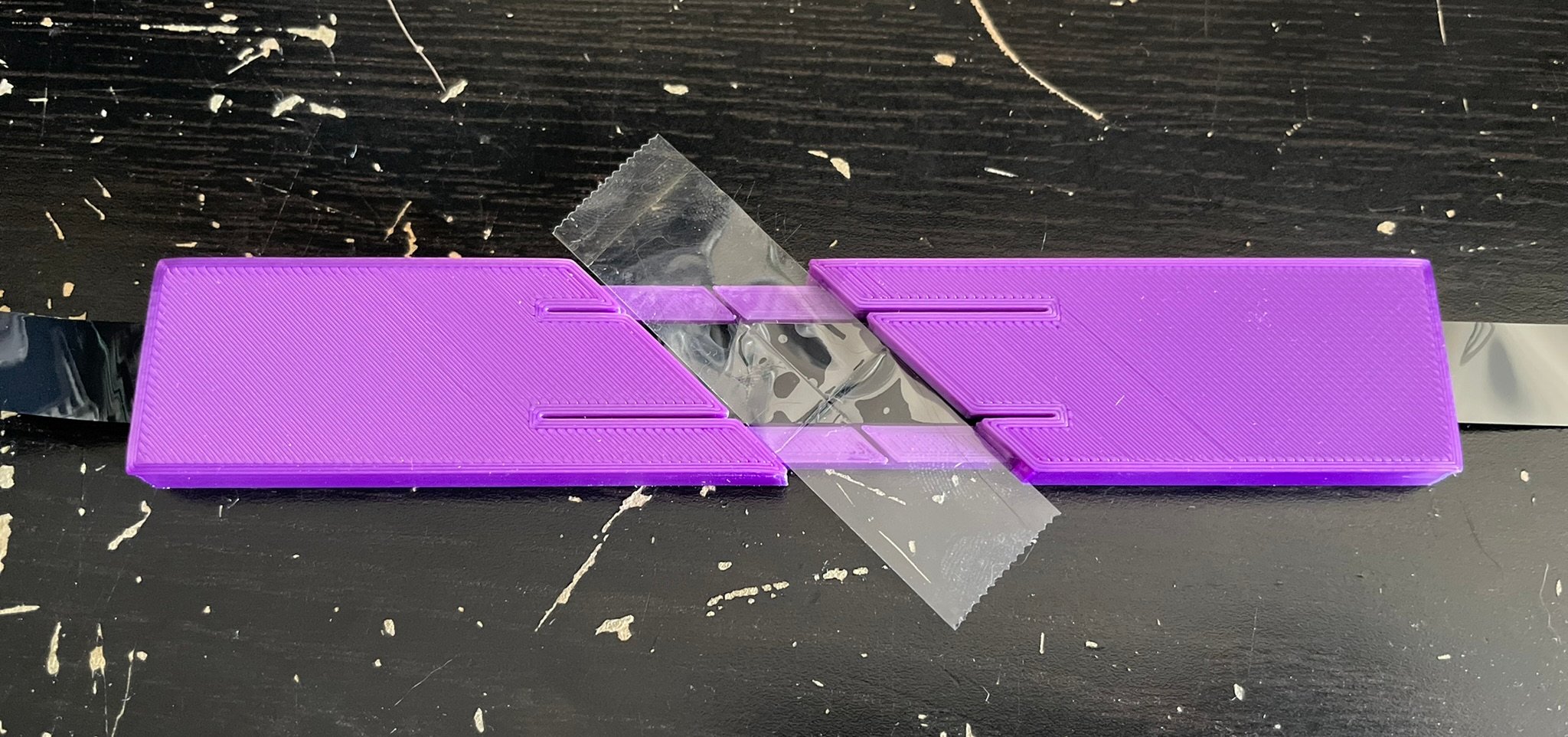

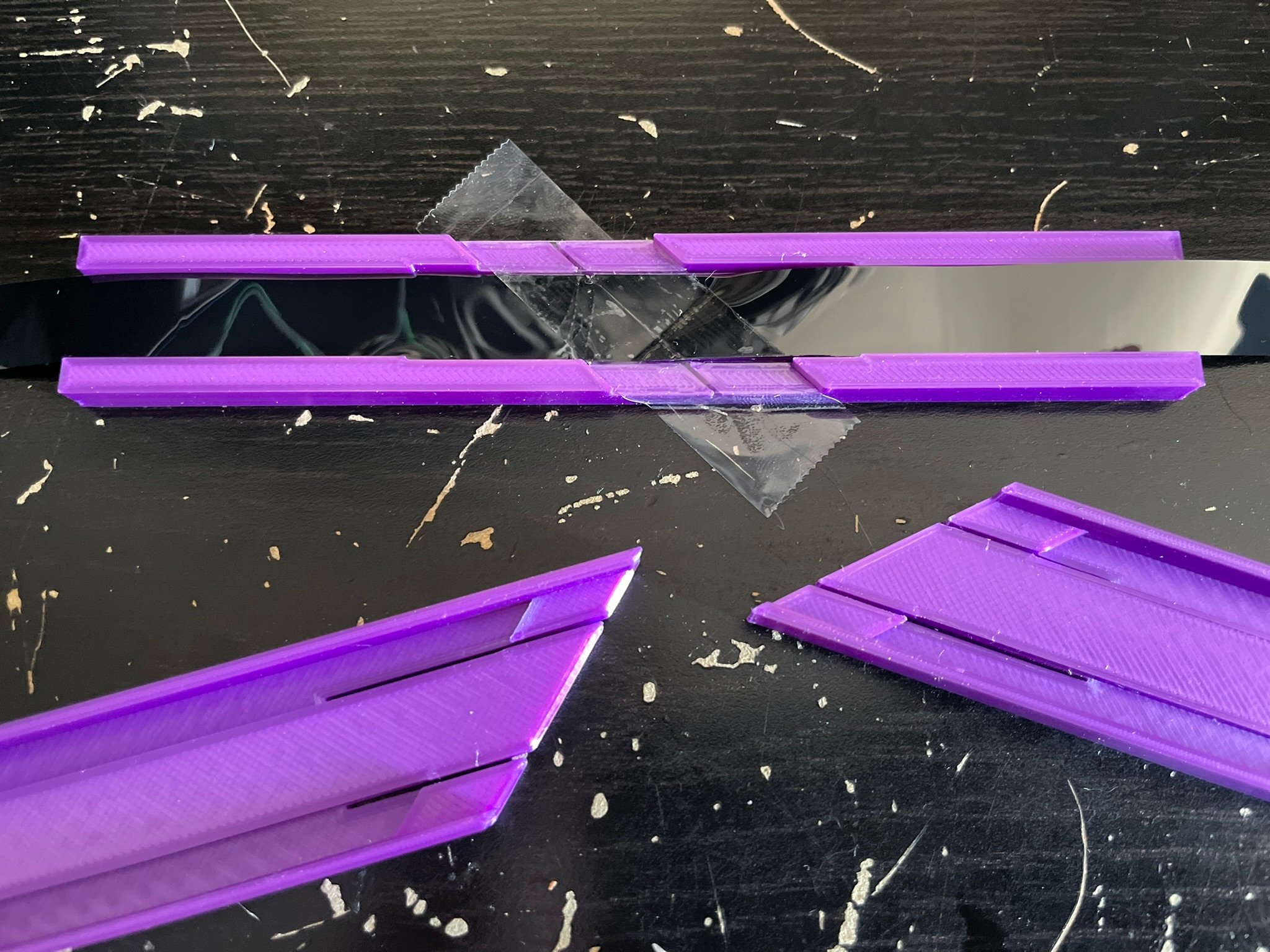

6) Mettre le ruban adhésif :
Note importante : Il faut que le coté magnétique des deux morceaux de
bande magnétique soit en contact avec la base. De cette manière, le ruban adhésif sera posé sur le côté non-magnétique de la bande. La
coupure à la lecture sera ainsi très légère voir inexistante car elle correspondra qu'au petit espace infime laissé entre les deux morceaux de bande au lieu d'une grosse coupure induite par un ruban adhésif si celui avait été posé sur le côté magnétique.

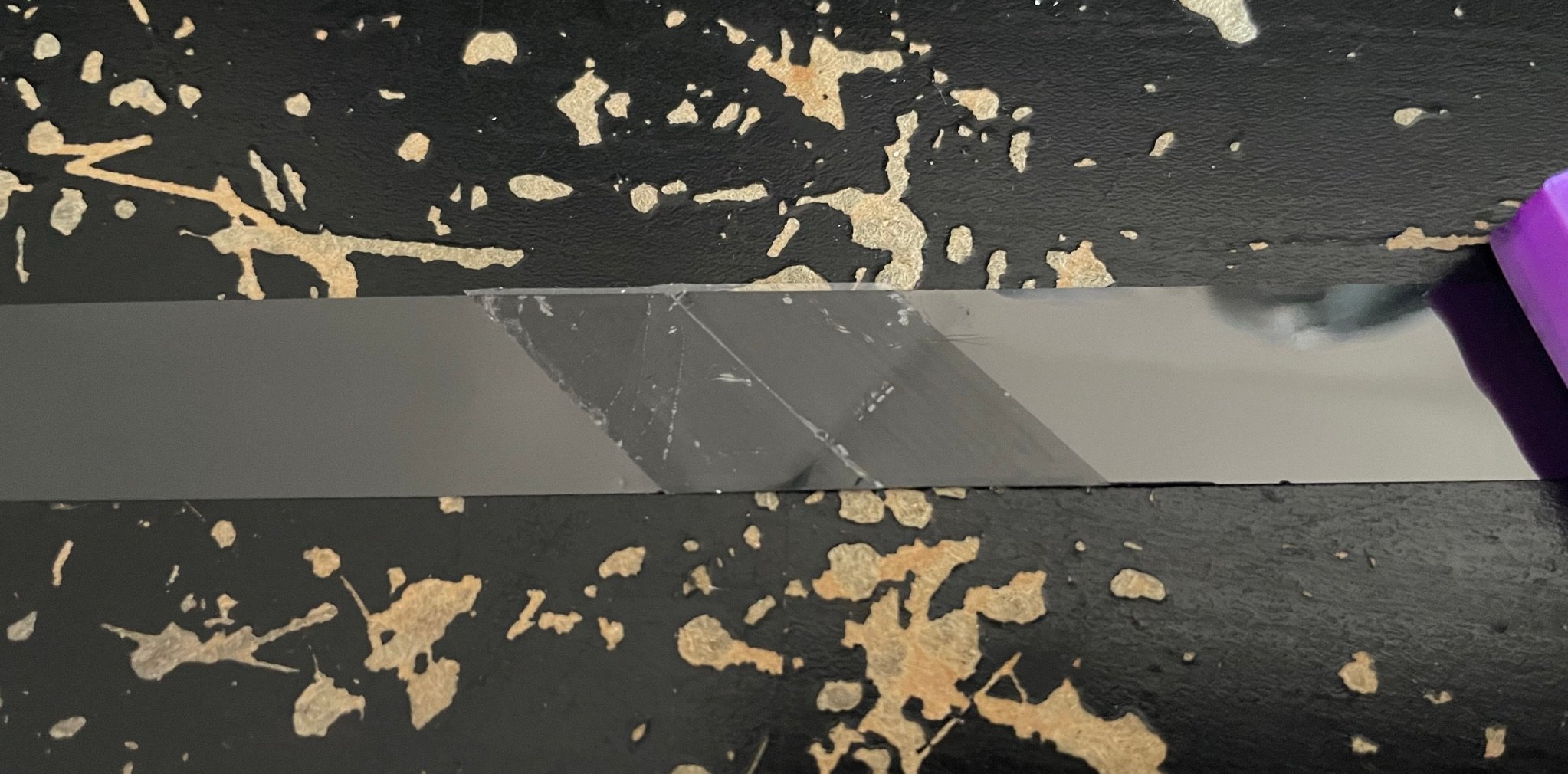

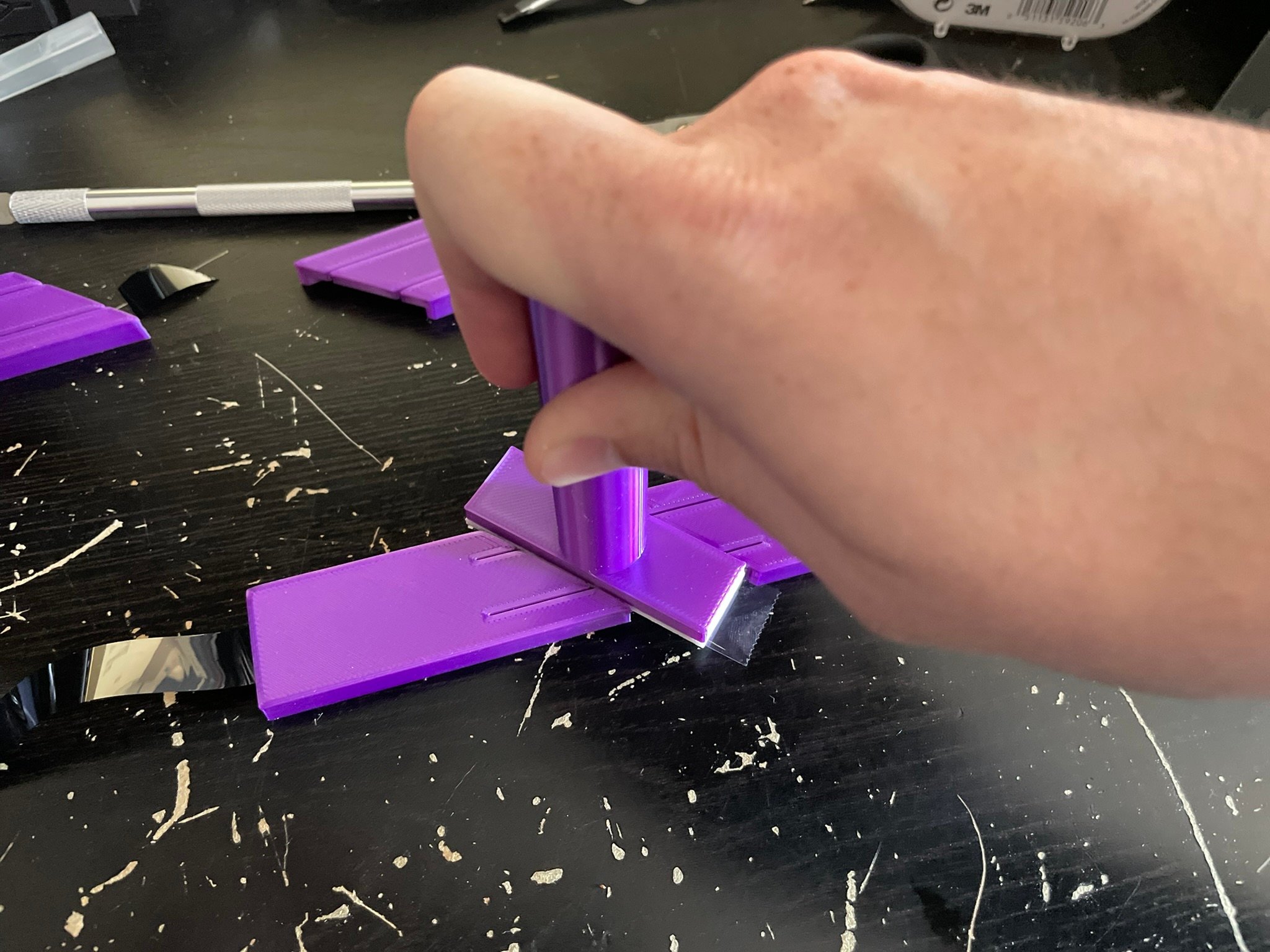

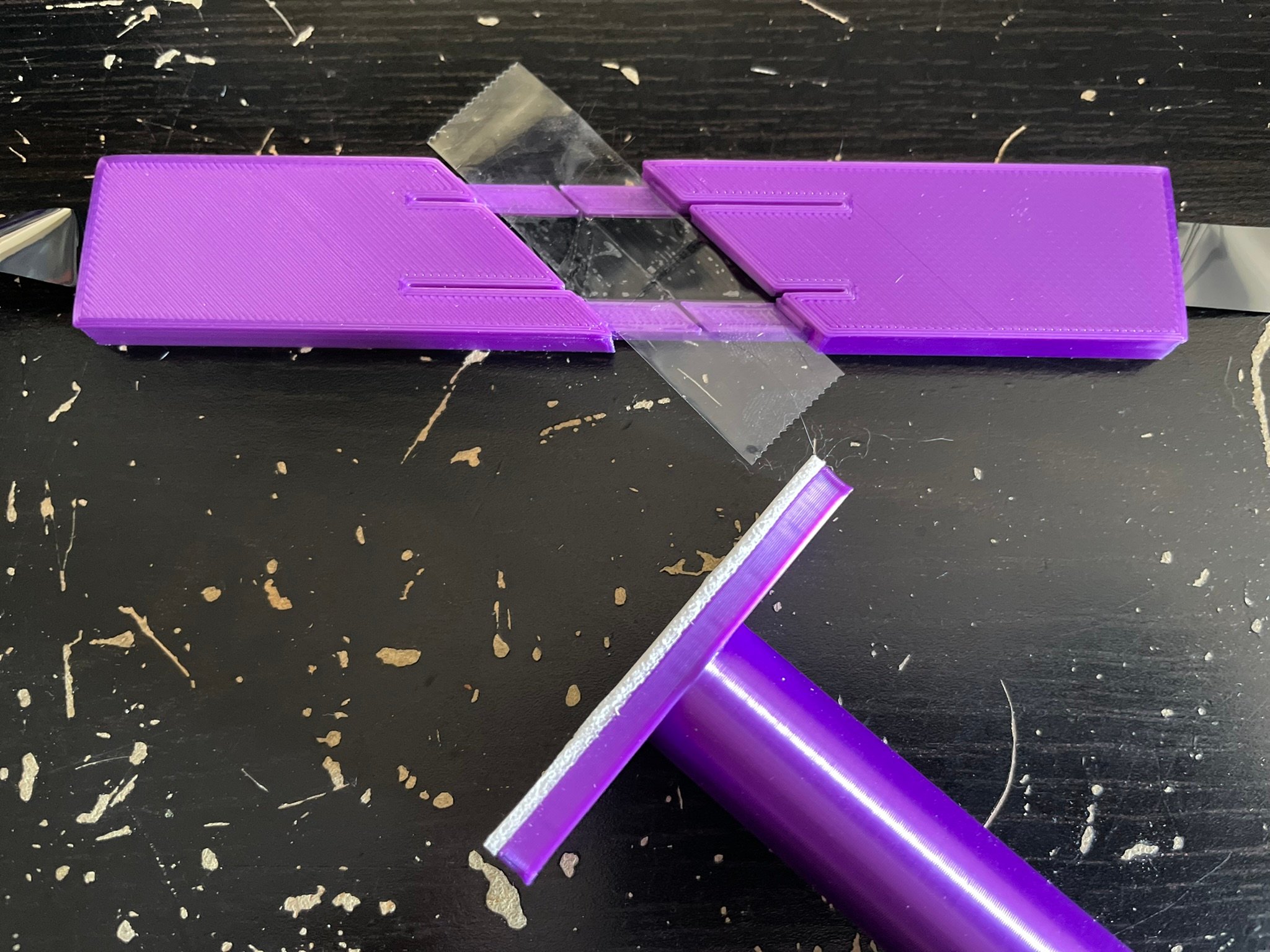

7) Appuyer avec les doigts ou avec le tampon pour bien coller le ruban adhésif :

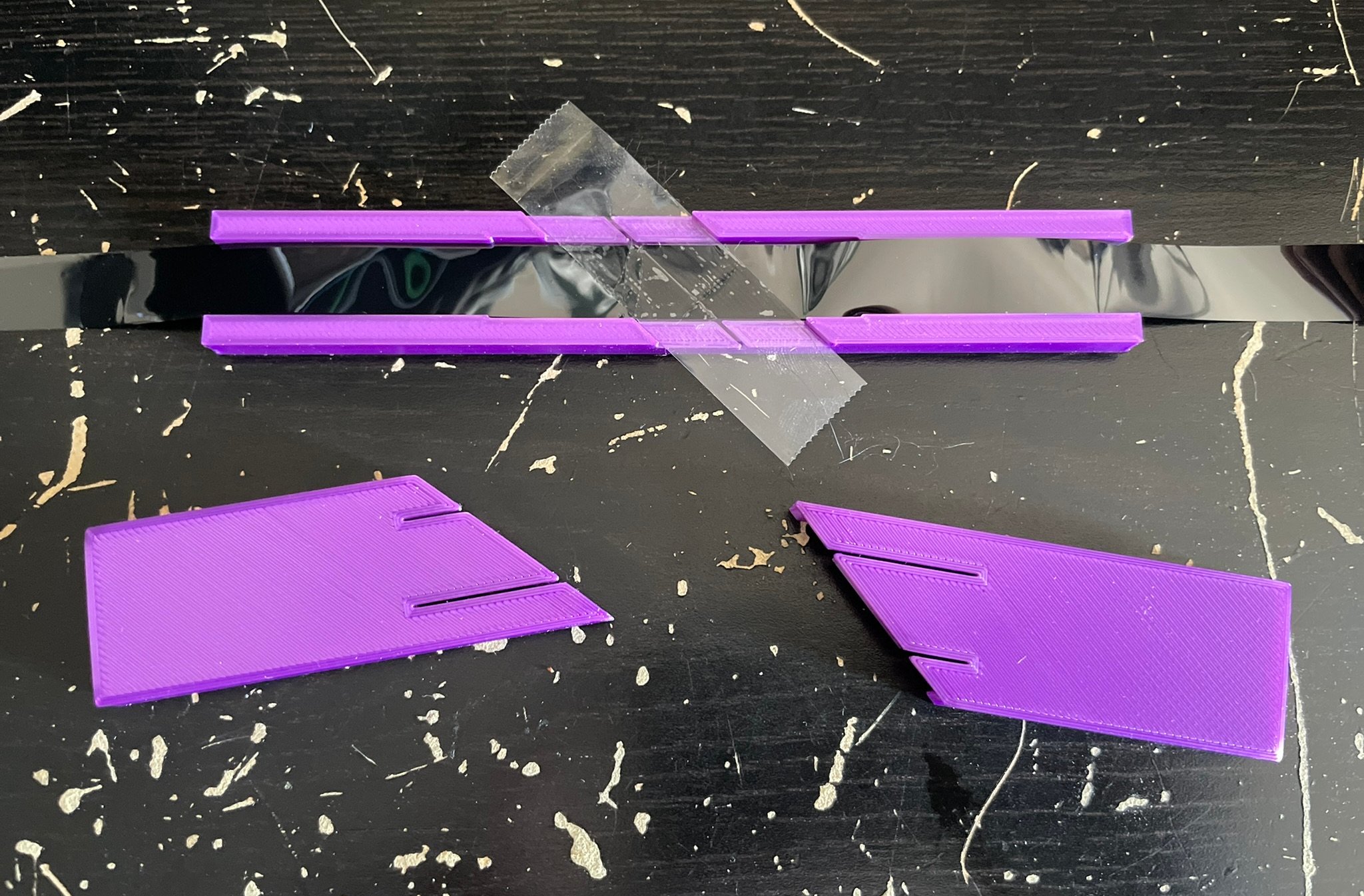

8) Retirer les attaches de collage :
9) Mettre les attaches de découpage :

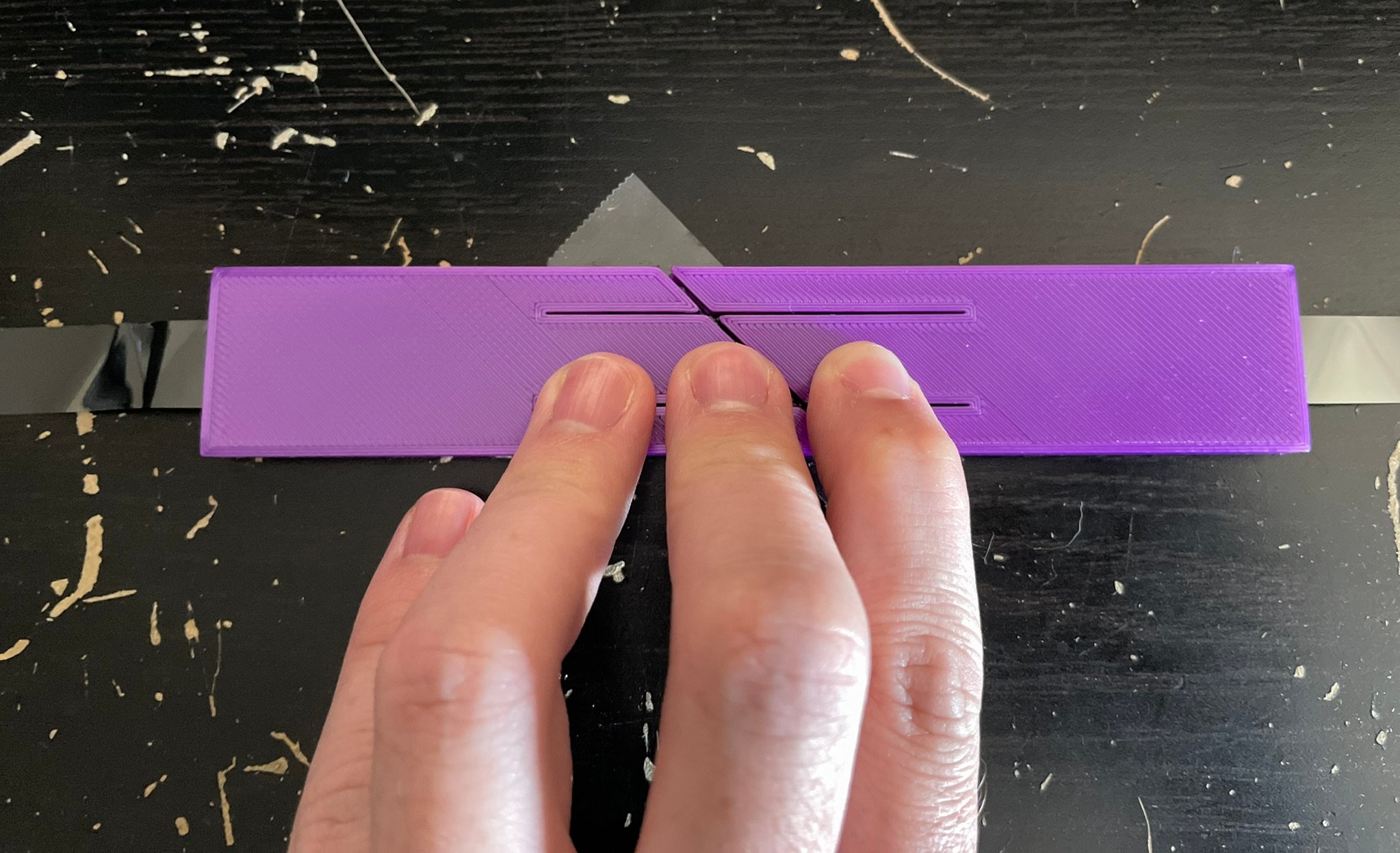

10) Maintenir les attaches en appuyant avec les doigts :

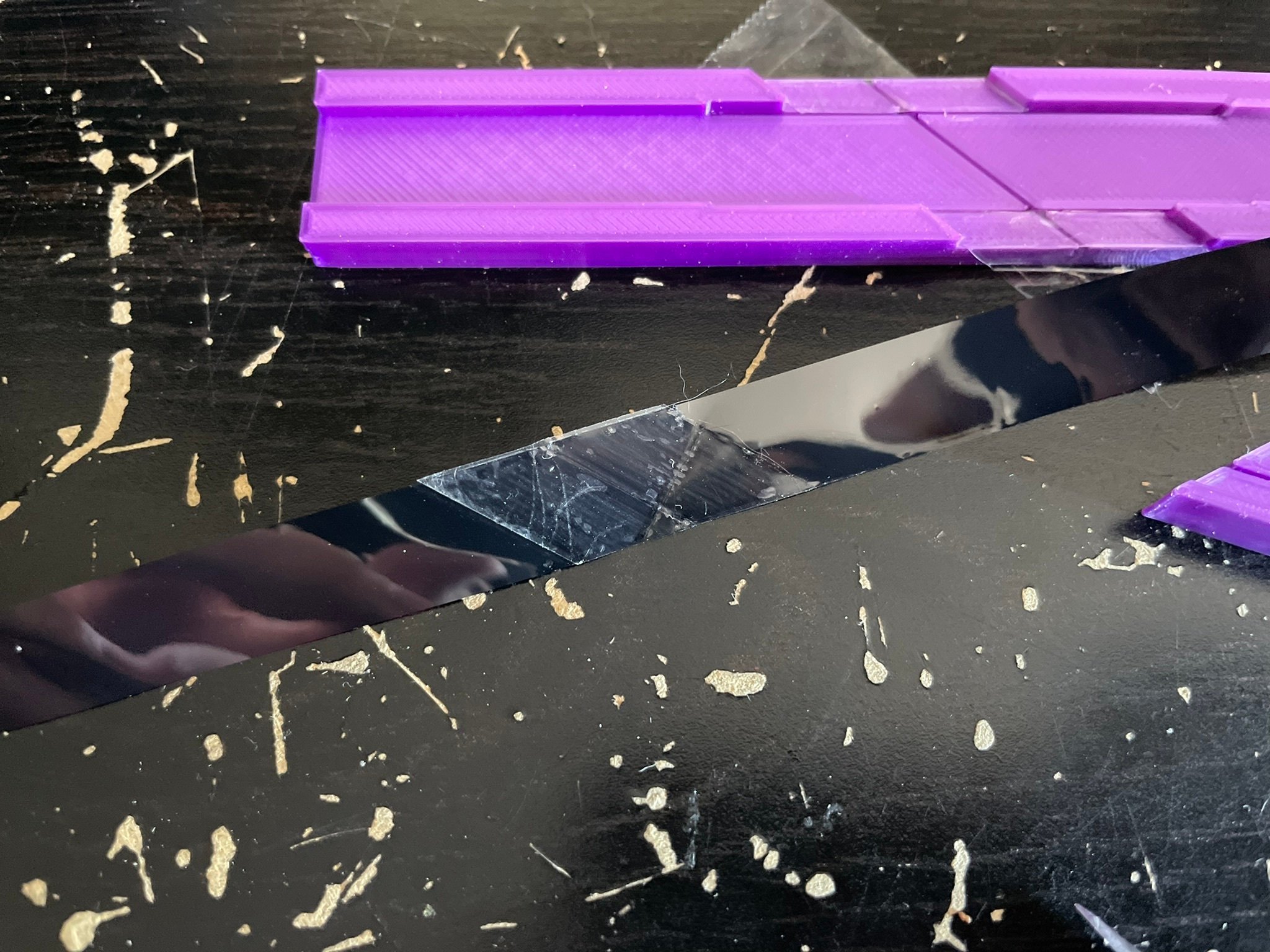

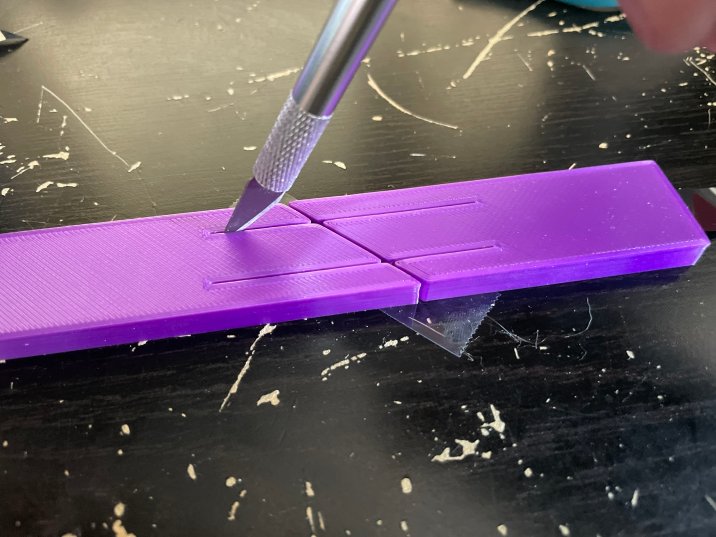

11) Utiliser un cutter pour découper le surplus de ruban adhésif via les rainures horizontales :
12) Retirer les attaches :

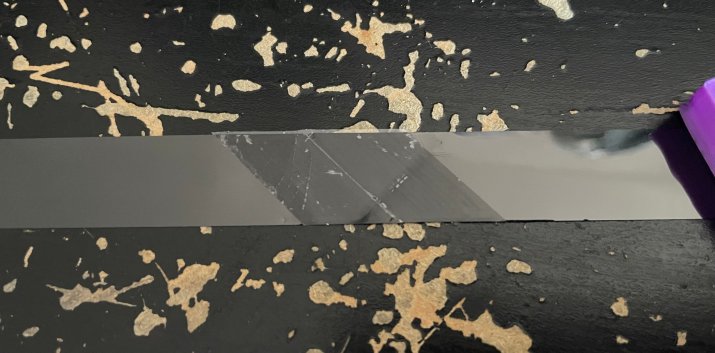

12) Retirer délicatement la bande et c’est fini !
Voici les fichiers STL pour imprimer les différentes pièces :
- Base : Outil bandes magnétiques - Base.stl
- Attache de découpage (à imprimer 2 fois) : Outil bandes magnétiques - Attache de découpage.stl
- Attache de collage (à imprimer 2 fois) : Outil bandes magnétiques - Attache de collage.stl
- Tampon : Outil bandes magnétiques - Tampon.stl

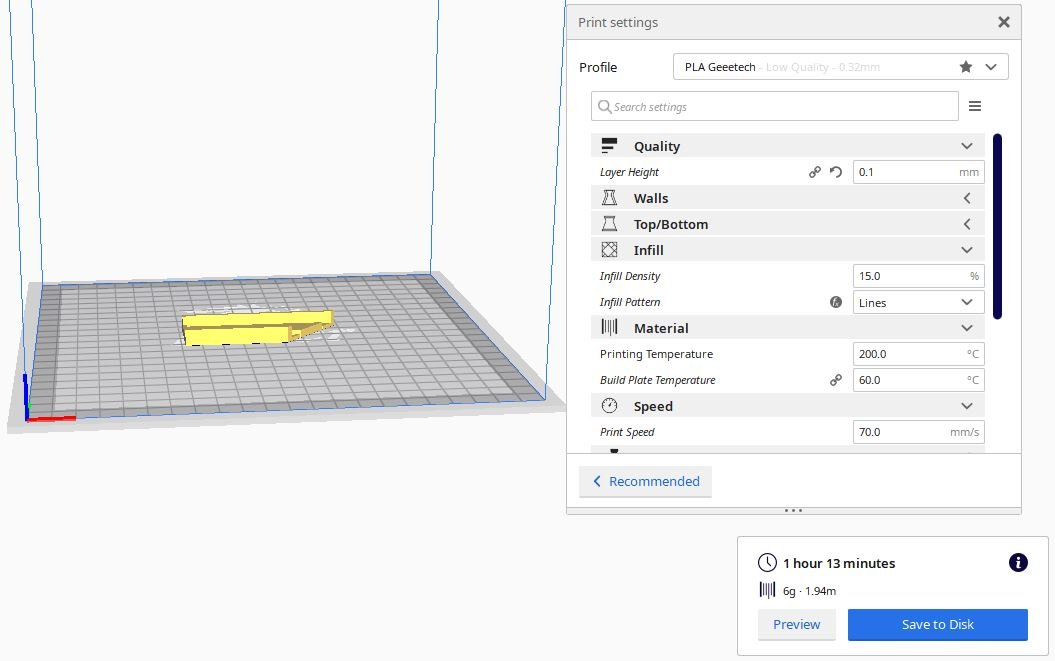

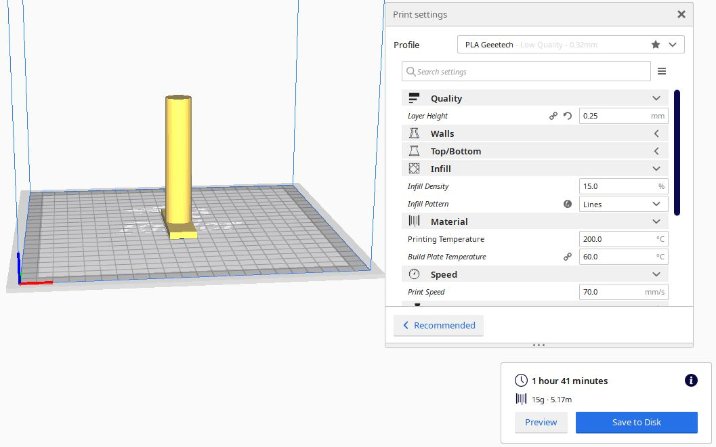

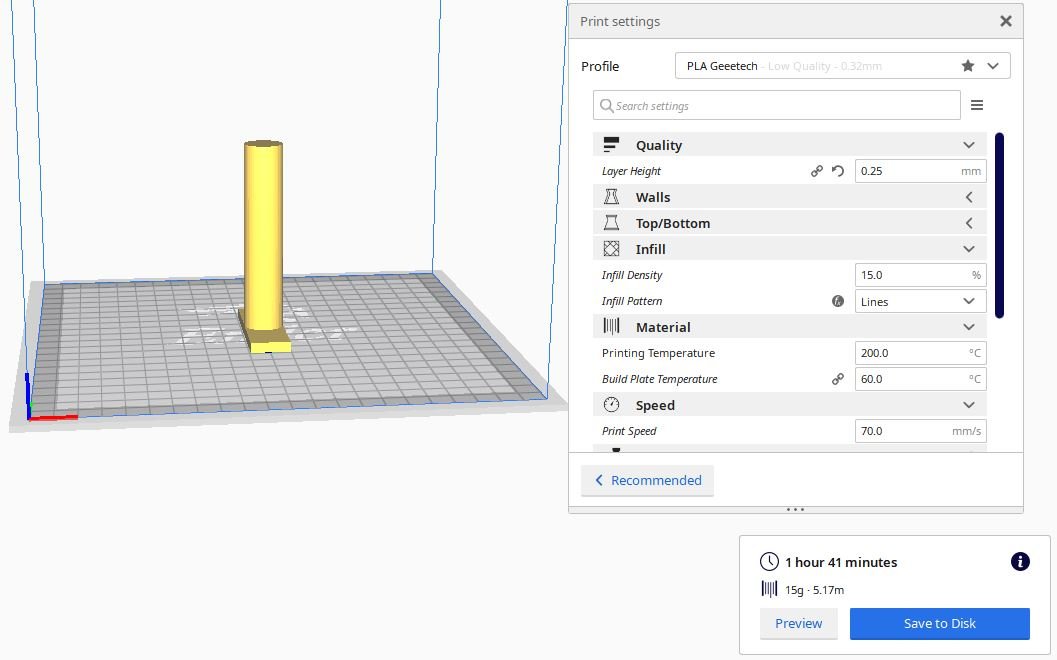

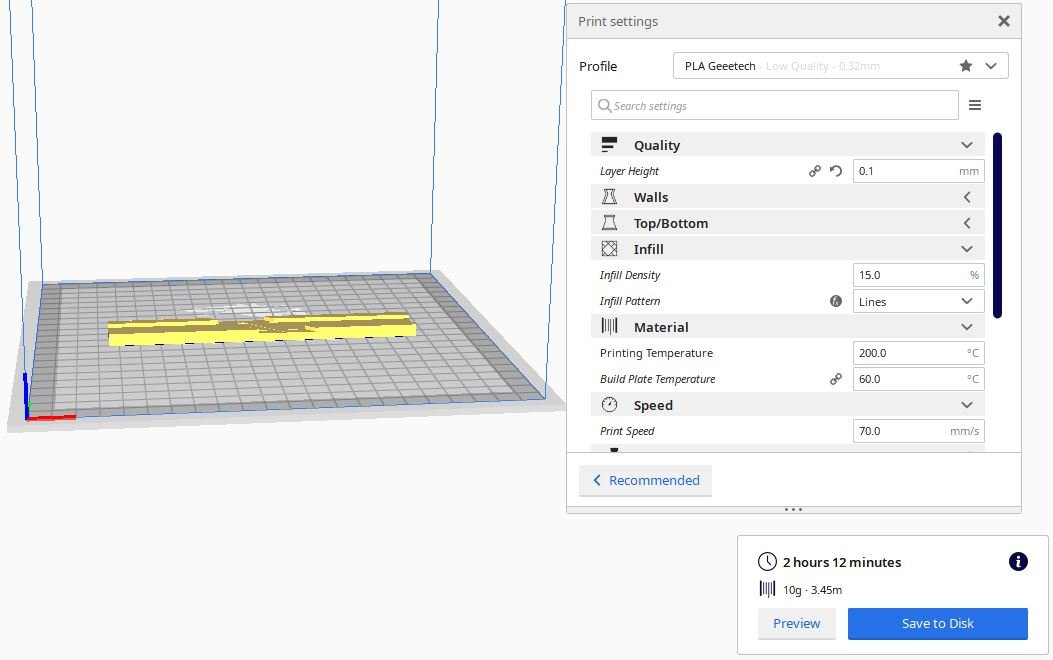

- Imprimante : Creative Ender 3 V2
- Filament : PLA Geeetech violet
- Largeur d’impression : 0,1 mm pour la base et les attaches et 0,25 mm pour le tampon
- Température d’impression : 200°C
- Température du plateau : 60°C
- Densité de remplissage : 15 %
- Vitesse d'impression : 70 mm/s
Et voilà ! :)
Je sais que cet outil n’est peut-être pas absolument parfait. Je le ferai évoluer probablement par la suite.
Mais il peut tout de même déjà bien servir actuellement.
