Outil pour couper/coller les bandes magnétiques 1/4" (tape splicer)

Il y a quelques temps, je m’étais fait un outil pour pouvoir couper et coller les bandes magnétiques de largeur de 1/2’’ pour pouvoir faire mes propres bobines de bande vidéo à partir de bande VHS.

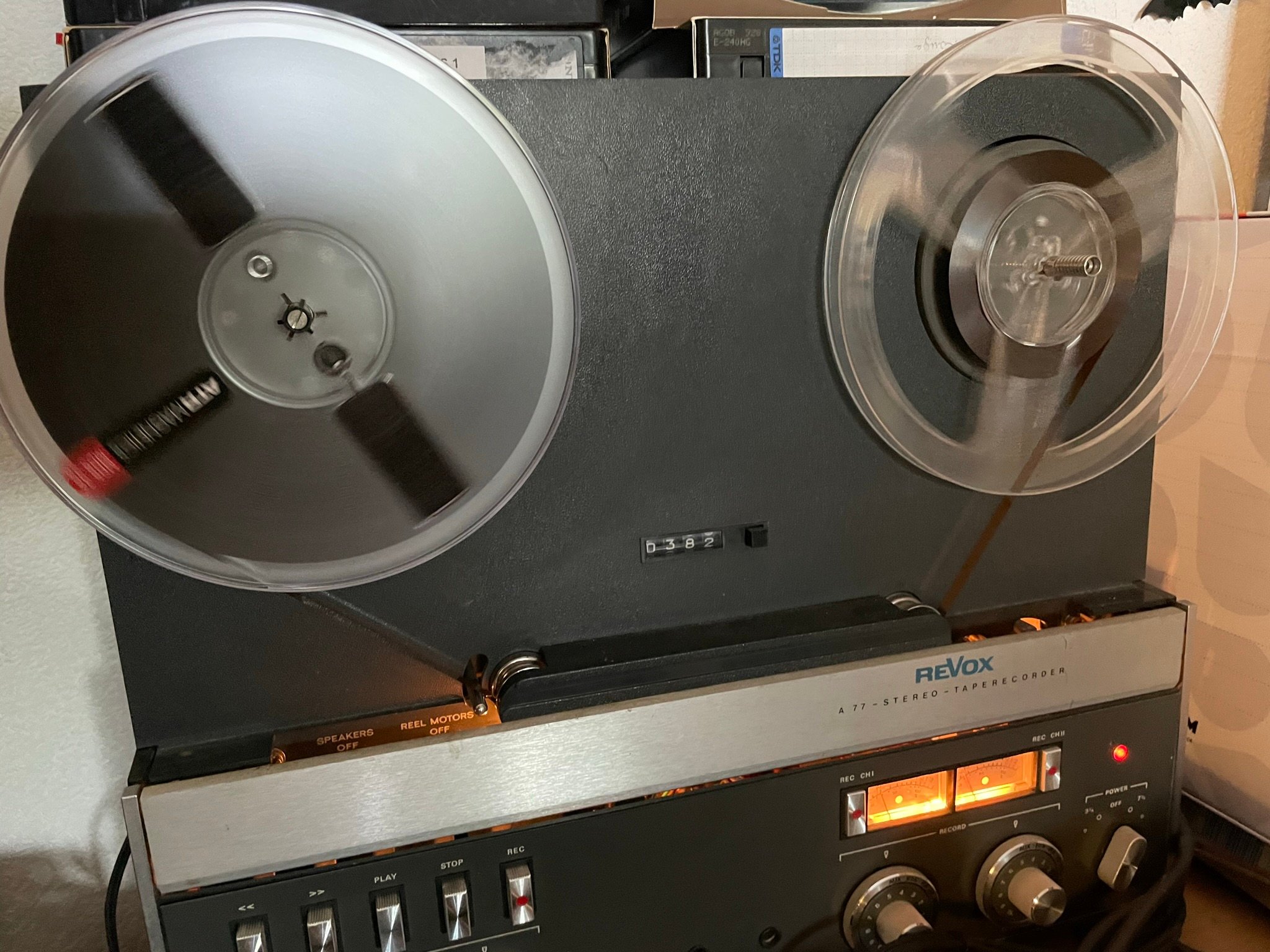

Dernièrement, j’ai voulu enregistrer un concert de jazz sur une bande magnétique audio 1/4’’ avec mon magnétophone Revox A77.

Le concert a duré environ 1h.
J’avais de la bande magnétique ATR Magnetics MDS-36 neuve en bobine de 18 cm avec donc 548 m (1800 pieds) de bande.
Je voulais enregistrer à 19 cm/s histoire d’avoir une super qualité de son.
A cette vitesse, je pouvais enregistrer 1h30 sur toute la bande, soit 45 minutes par face.
Ce n’est pas assez pour mettre le concert entier sur une seule face et par soucis d’économie, je voulais enregistrer des deux côtés.
J’ai donc décidé d’enregistrer environ 30 minutes par face, de transférer la bande enregistrée vers une bobine de 15cm et garder le reste de bande non utilisée pour autre chose plus tard.

Jusque là, rien de bien compliqué. Un simple coup de ciseaux sur la bande suffit pour séparer la bande enregistrée du reste de bande neuve.

Mais pour faire les choses bien propre, j’ai voulu ajouter une amorce en début et fin de bande.
Je pouvais très bien juste utiliser un ciseaux mais je voulais une découpe et un collage propre entre l’amorce et la bande.

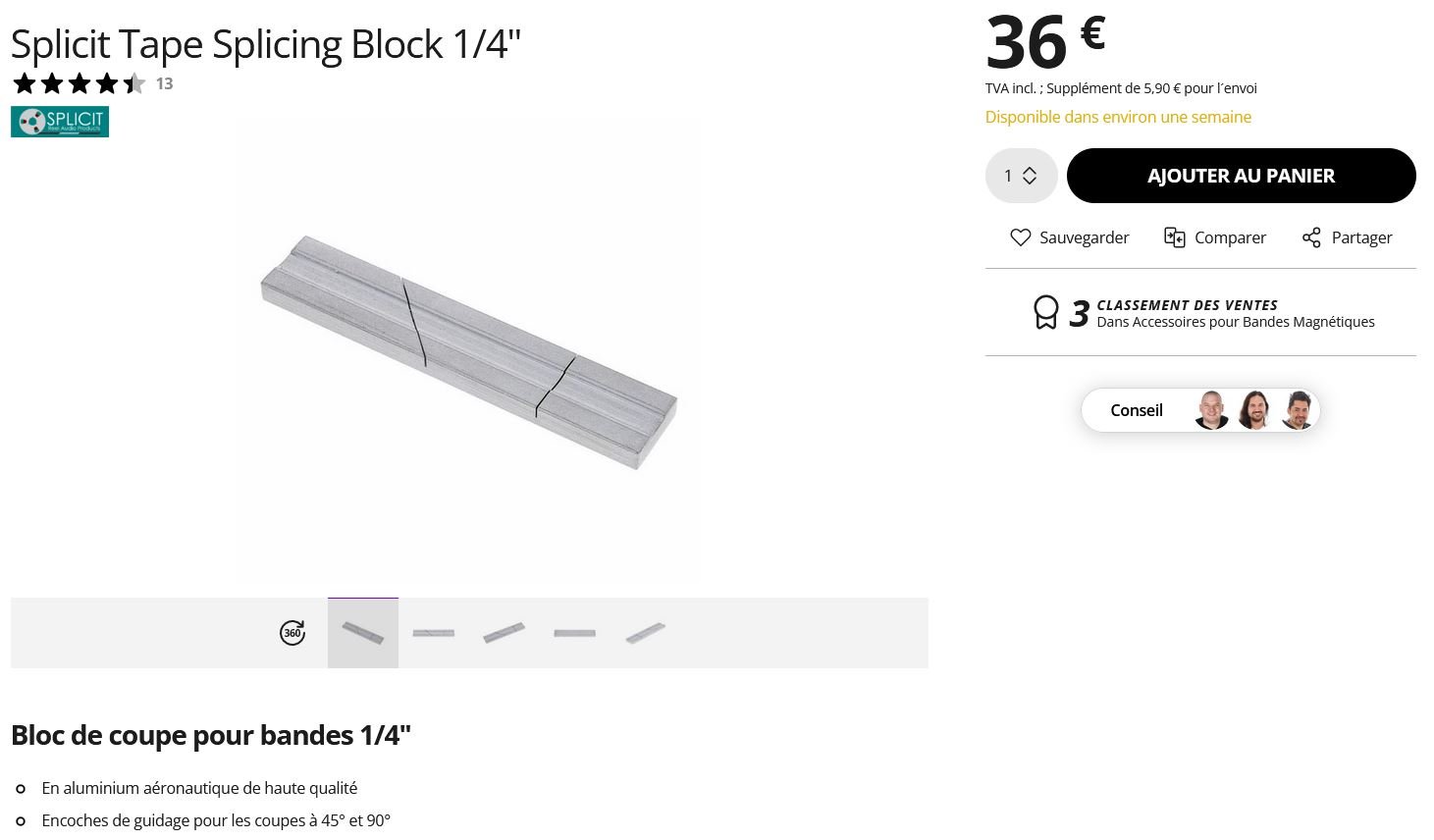

Il existe des outils dans le commerce pour faire cela avec un cutter mais je les trouve cher …
Lien : https://www.thomann.de/fr/splicit_tape_splicing_block_1_4.htm

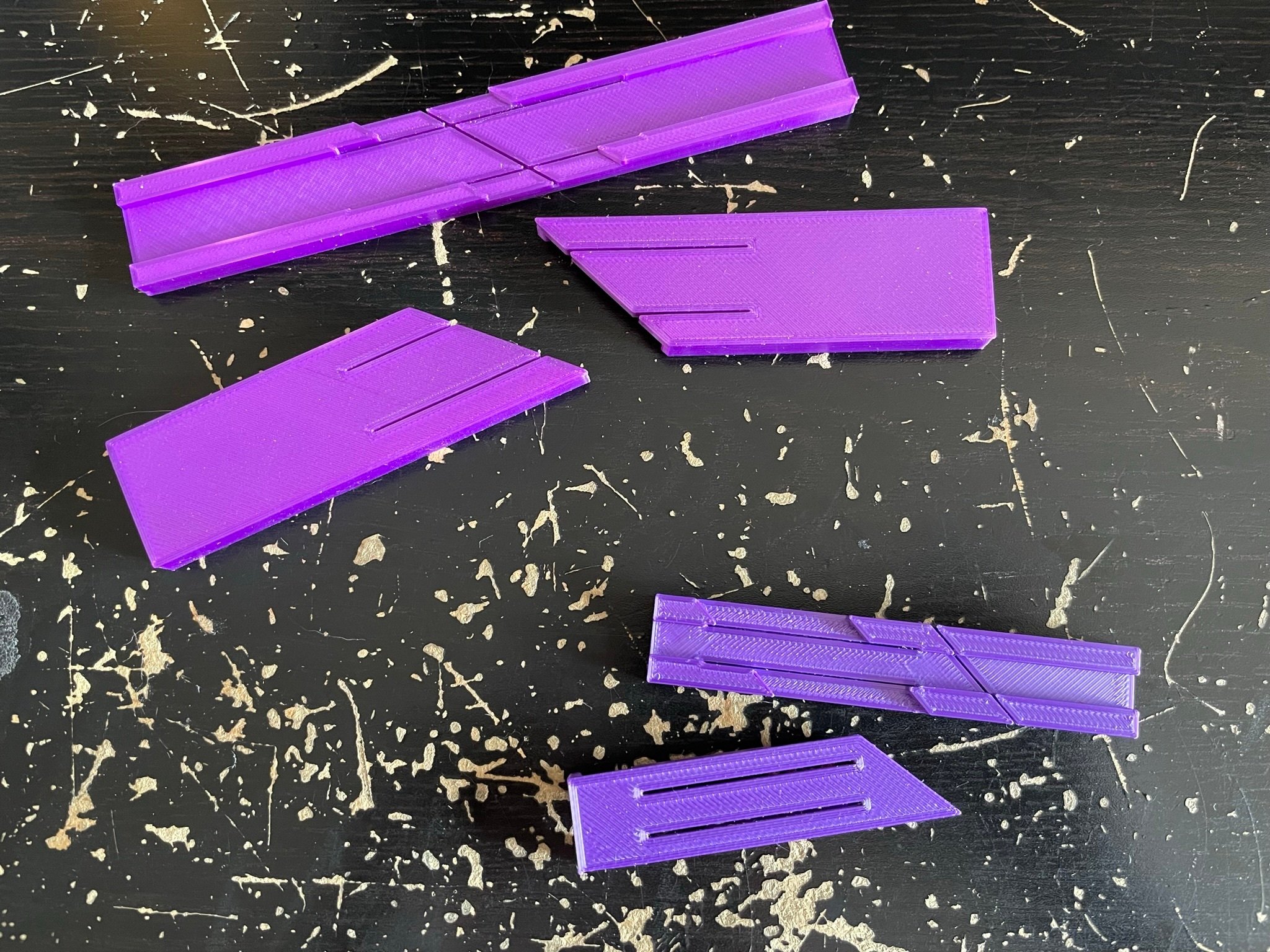

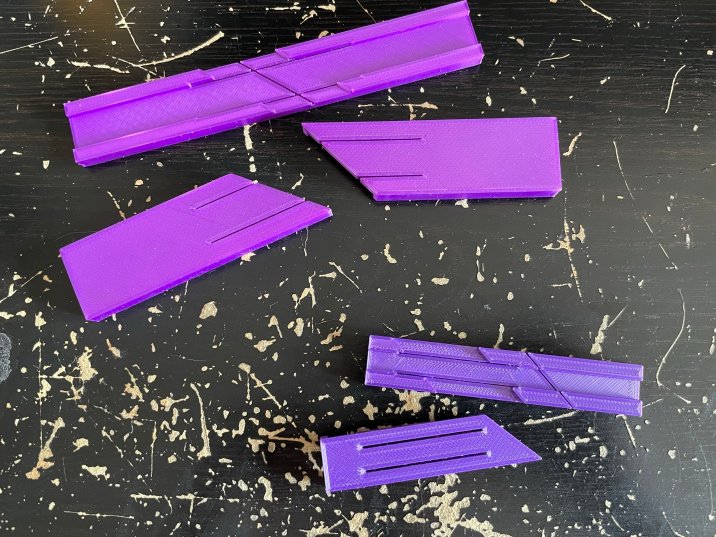

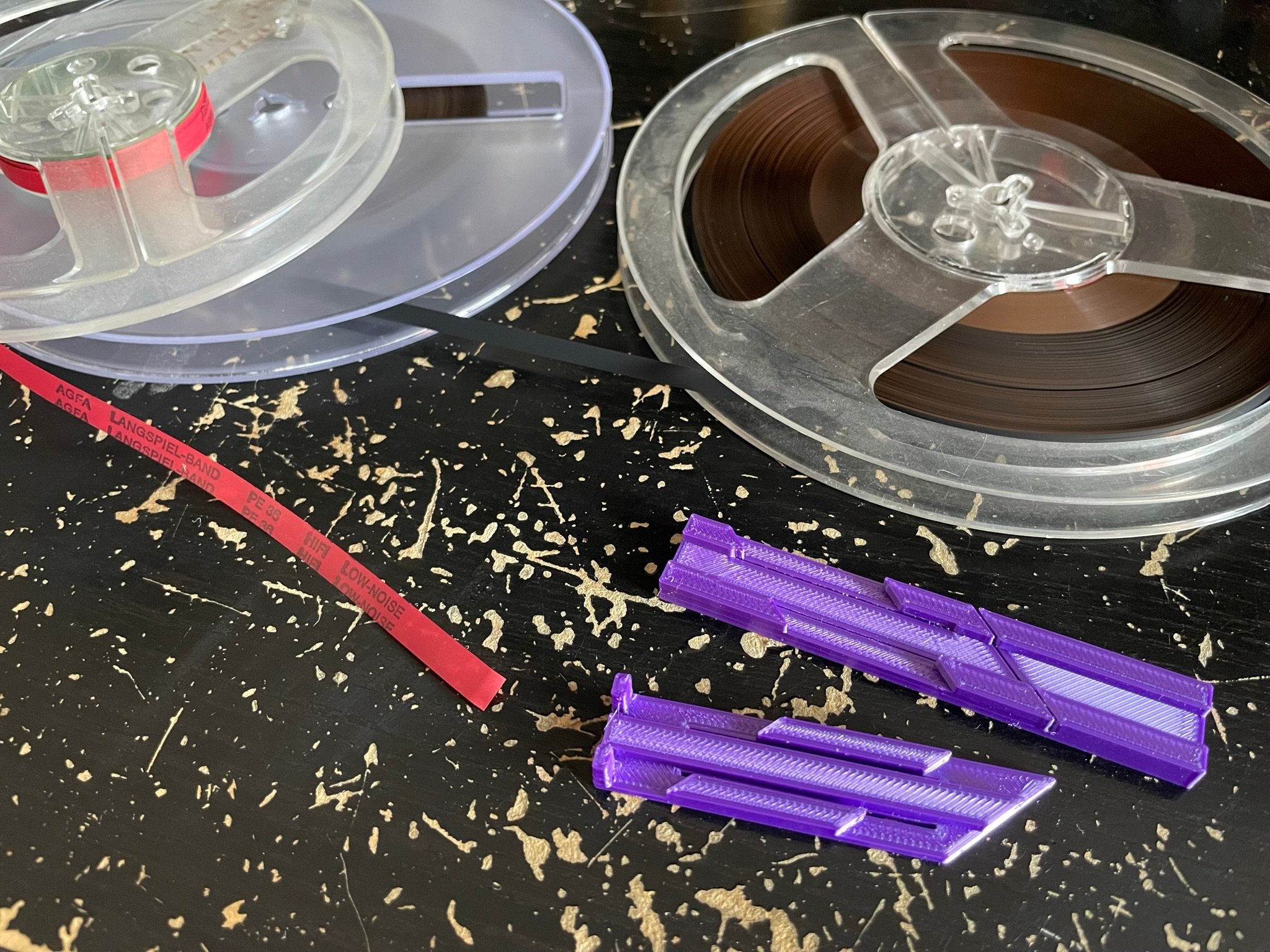

Je me suis alors basé ce que j’avais déjà fait pour mon outil pour bandes 1/2’’ et j’ai réalisé ceci :

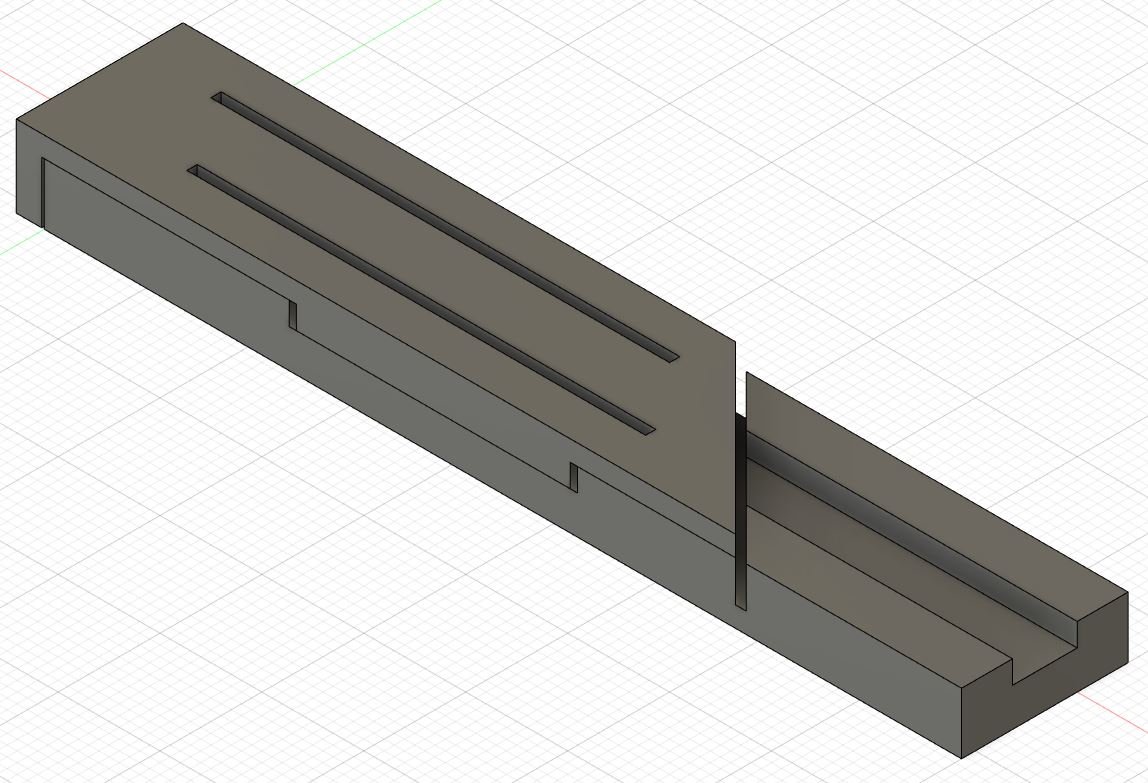

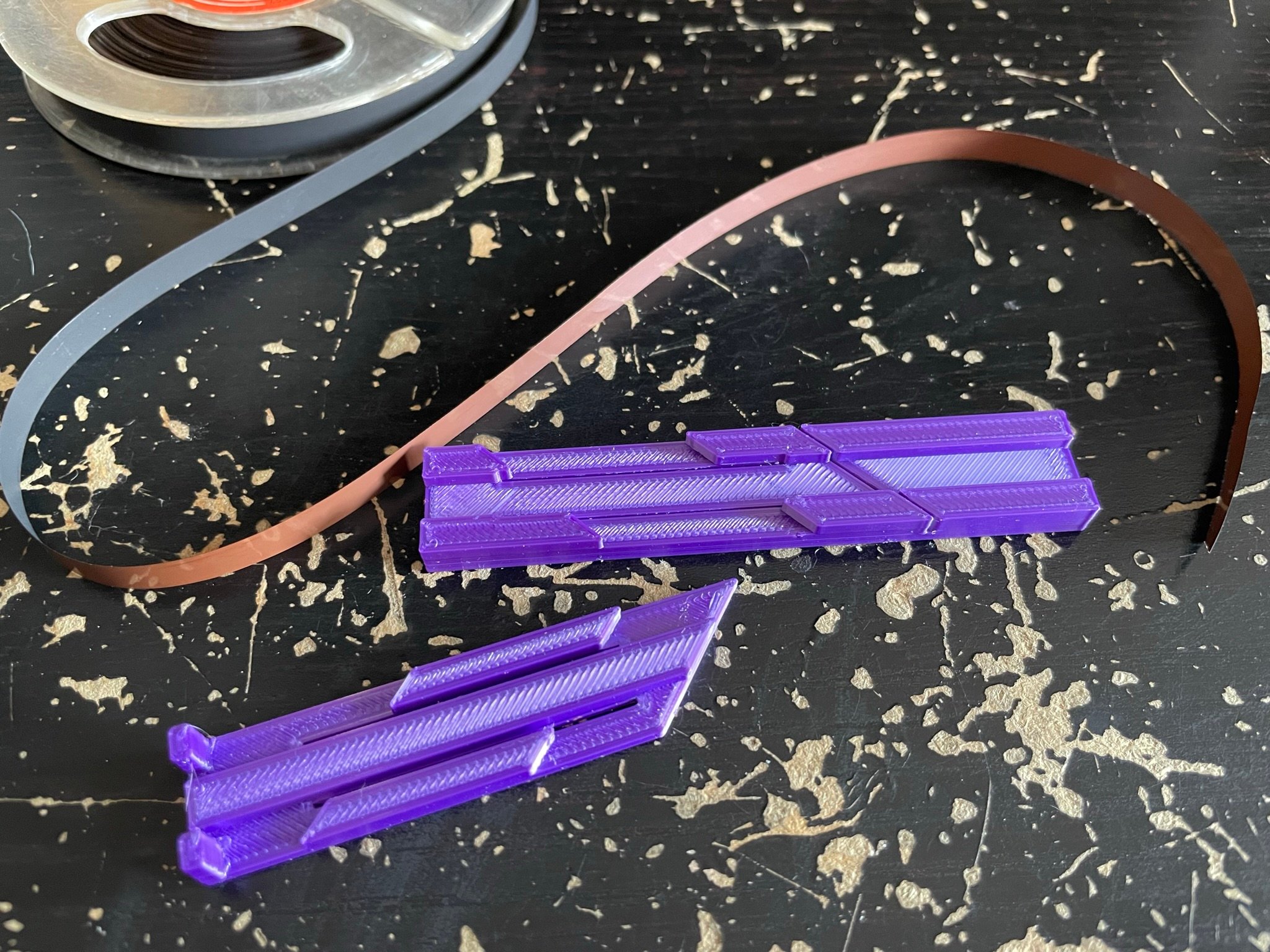

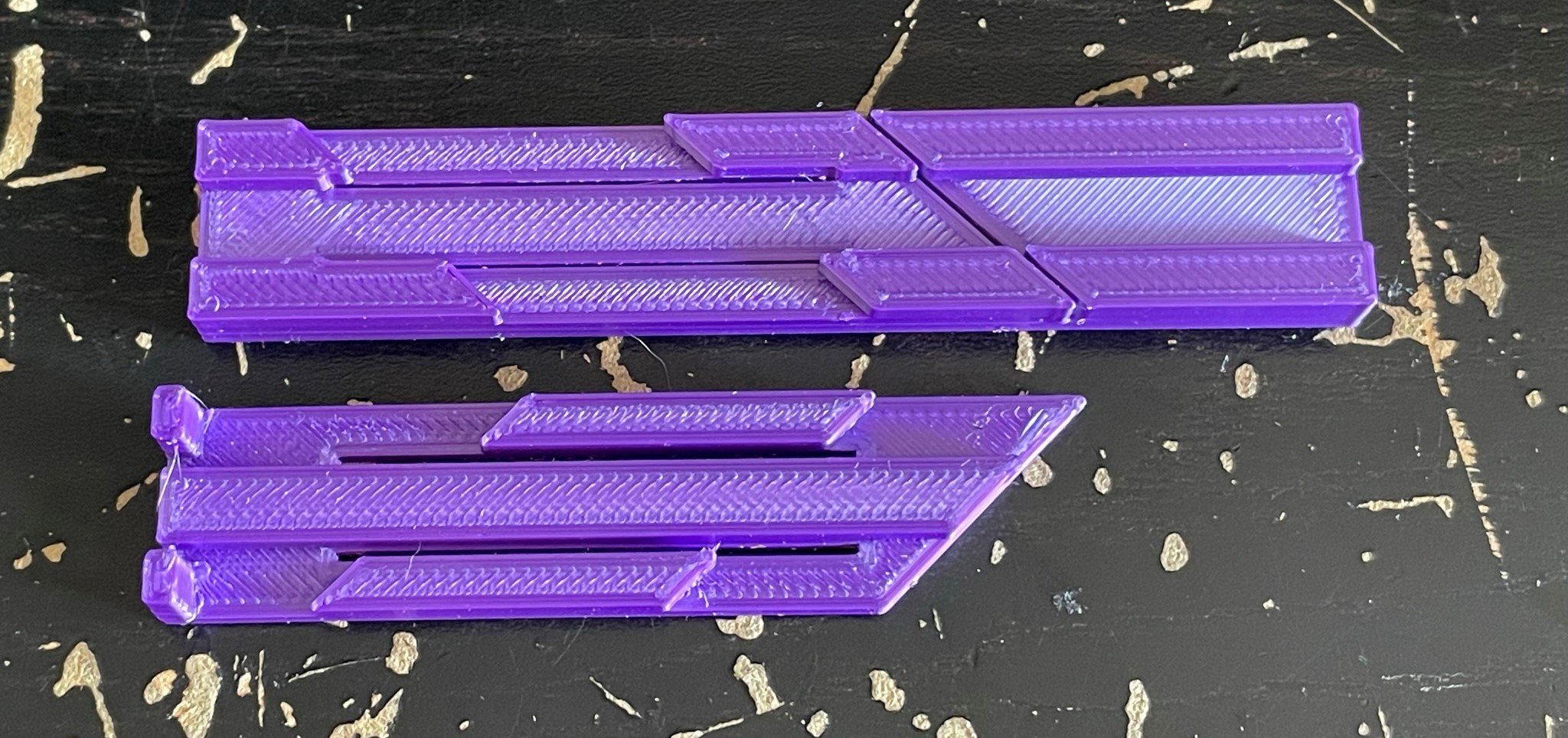

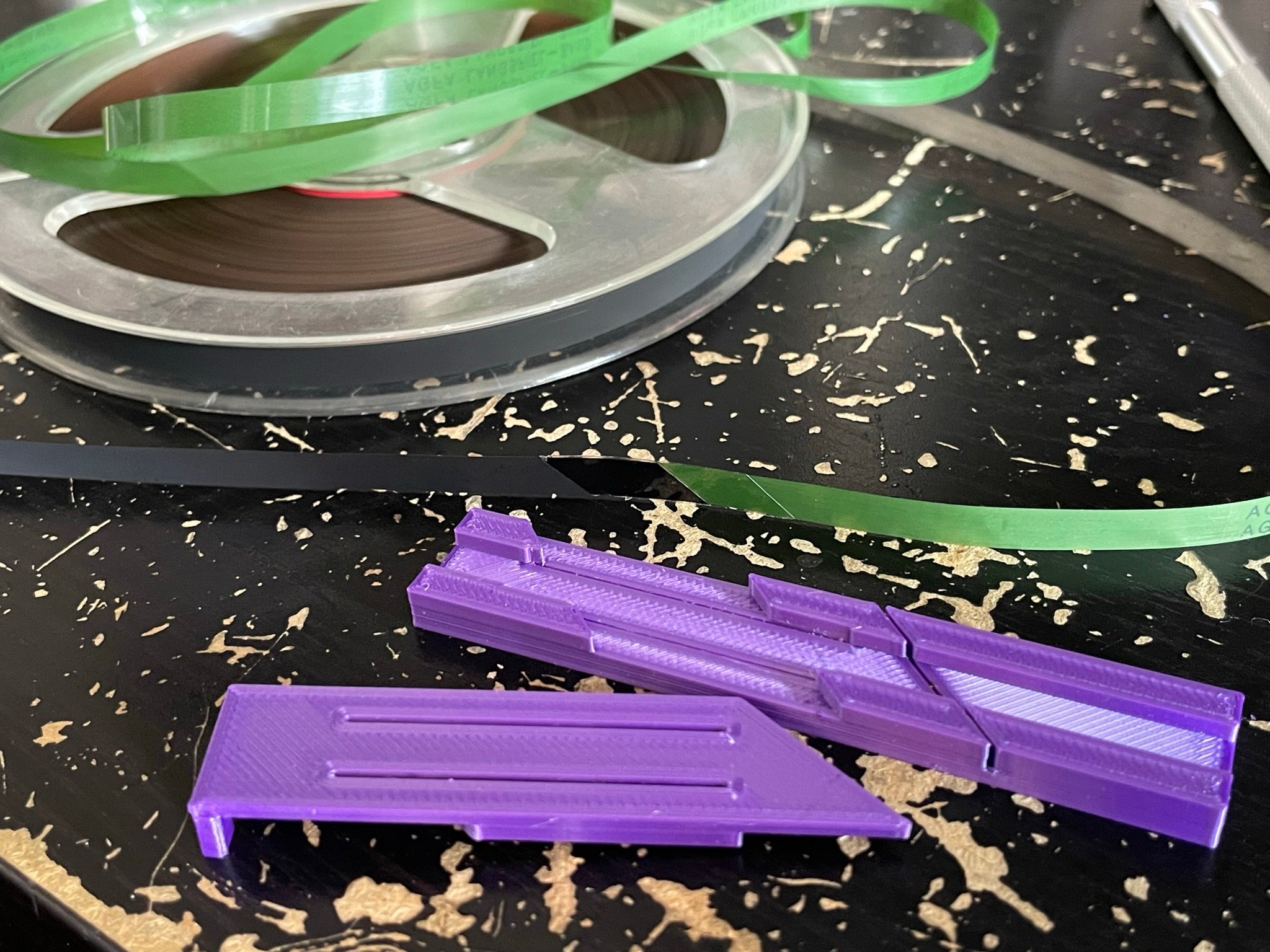

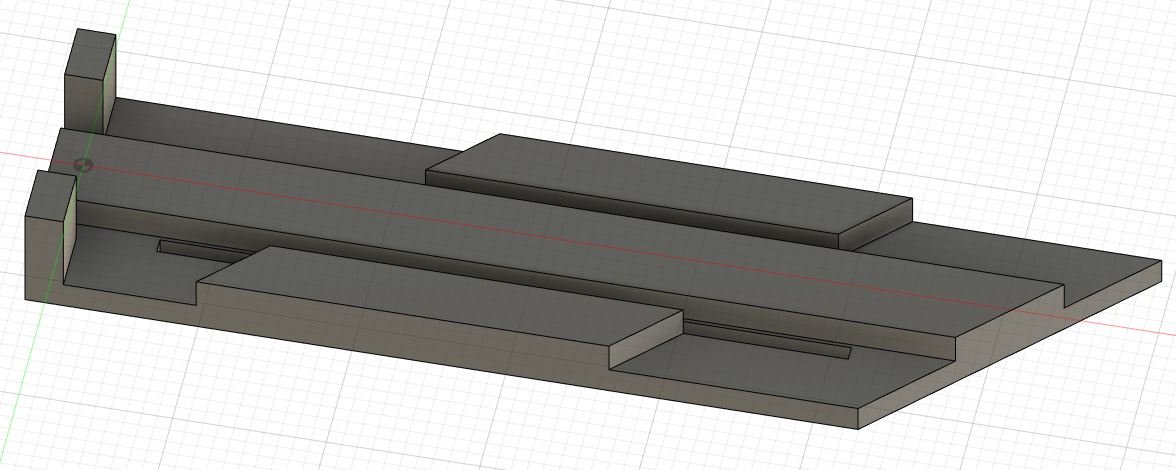

C’est un outil en deux parties avec une base où on peut déposer et tenir en place la bande et ayant des rainures pour guider le cutter lors de la découpe et une autre pièce à déposer sur la base pour appuyer et maintenir la bande en position lors des découpes.

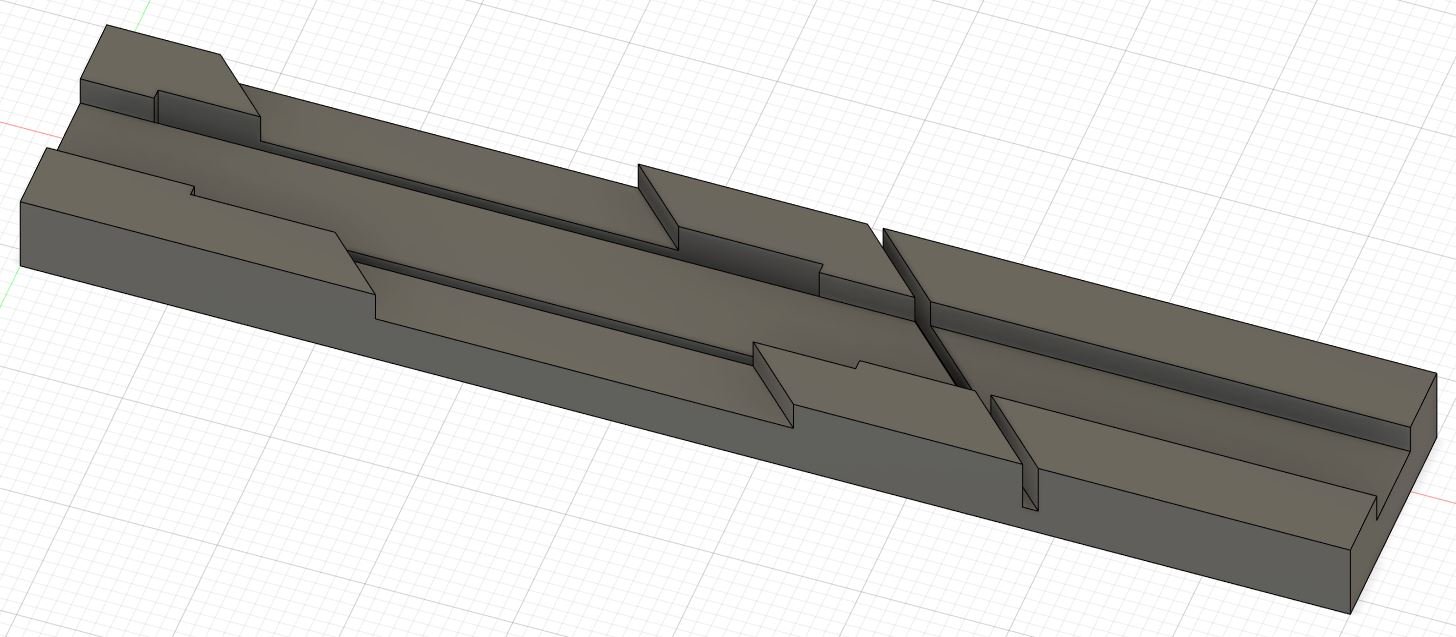

La base est elle aussi en deux parties avec sur la gauche le côté pour le collage et sur la droite le côté pour le découpage avec une rainure pour aider à couper.

L’angle de découpe est à 45° pour faciliter le passage devant les têtes magnétiques de deux monceaux de bande collés l’un après l’autre.
La partie collage est aussi à 45° pour suivre la découpe qui a théoriquement été également faite avec cet outil.

Cet outil est très simple d’utilisation. Voici comment on s’en sert :

- Pour le découpage :

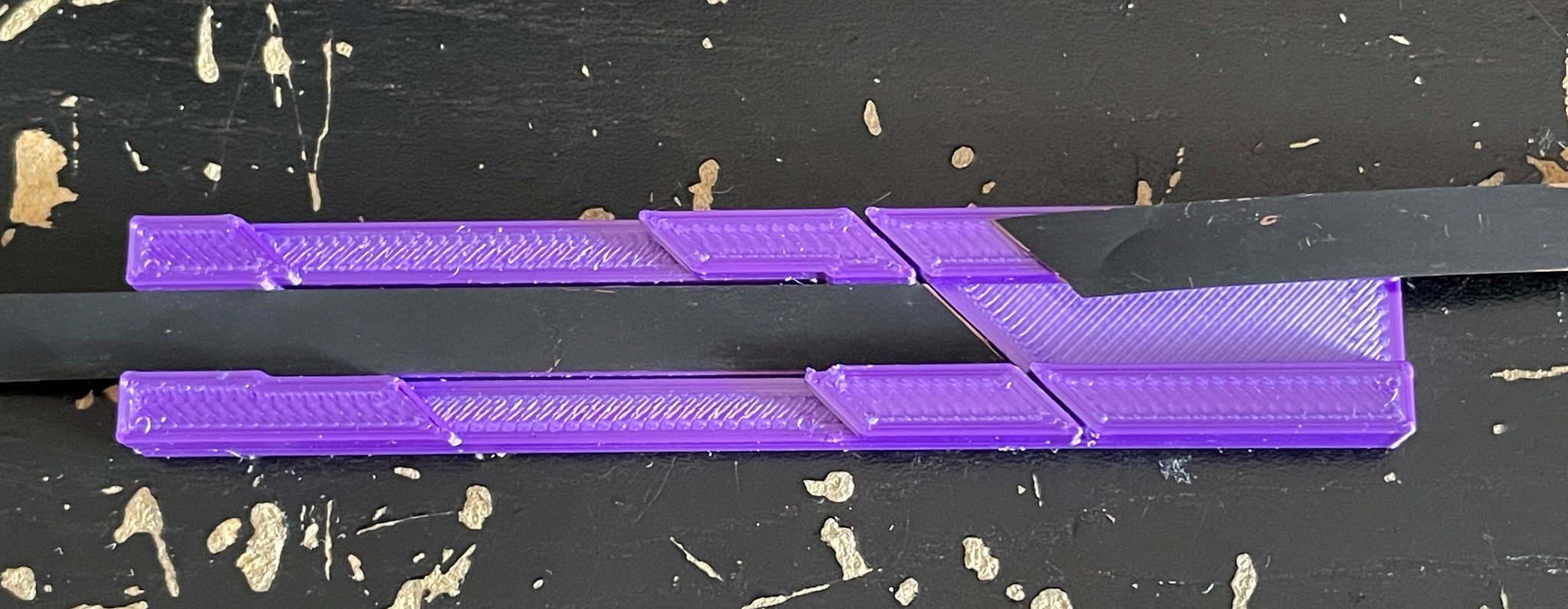

1) Déposez la bande sur la base :

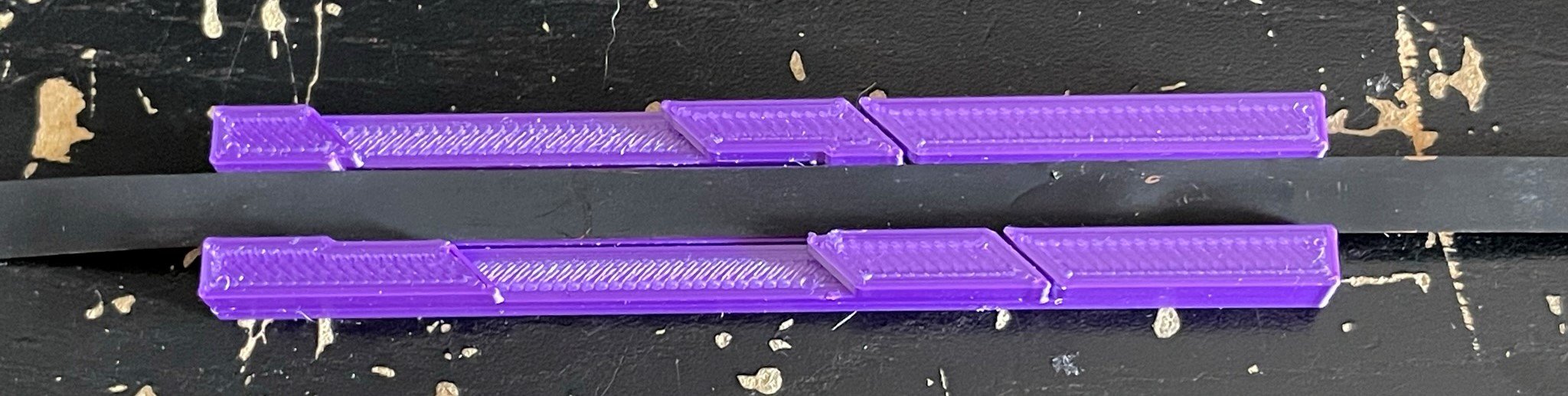

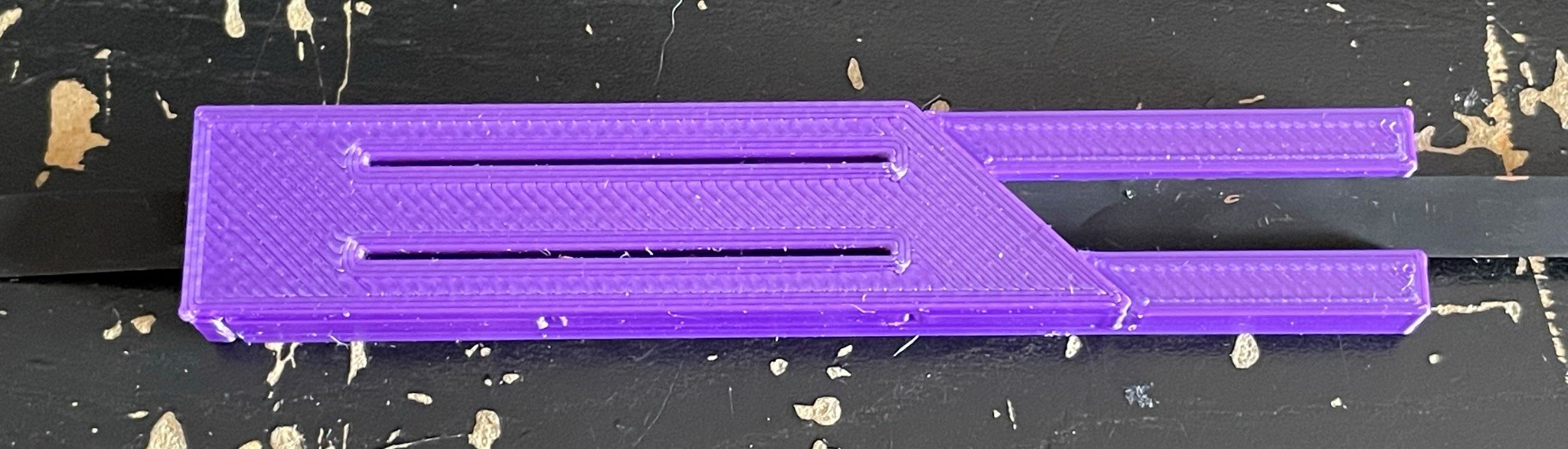

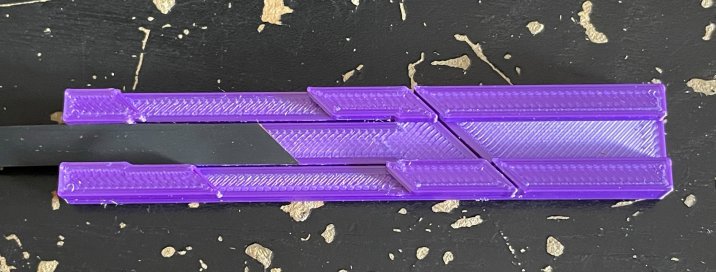

2) Mettez la pièce supérieure :

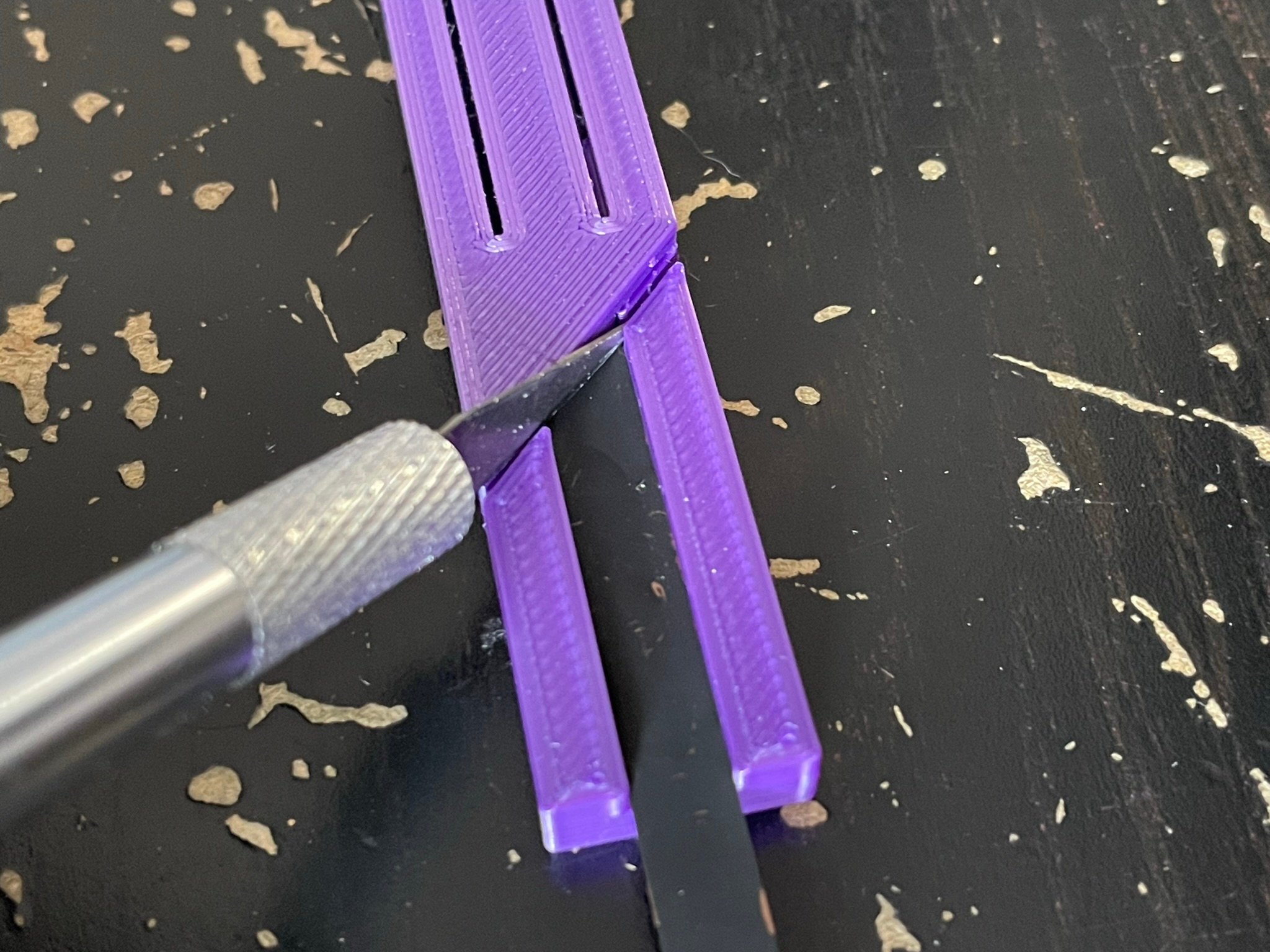

3) Avec l’aide d’un cutter, coupez la bande en suivant la rainure et en appuyant sur la pièce supérieure pour pas que la bande ne bouge :

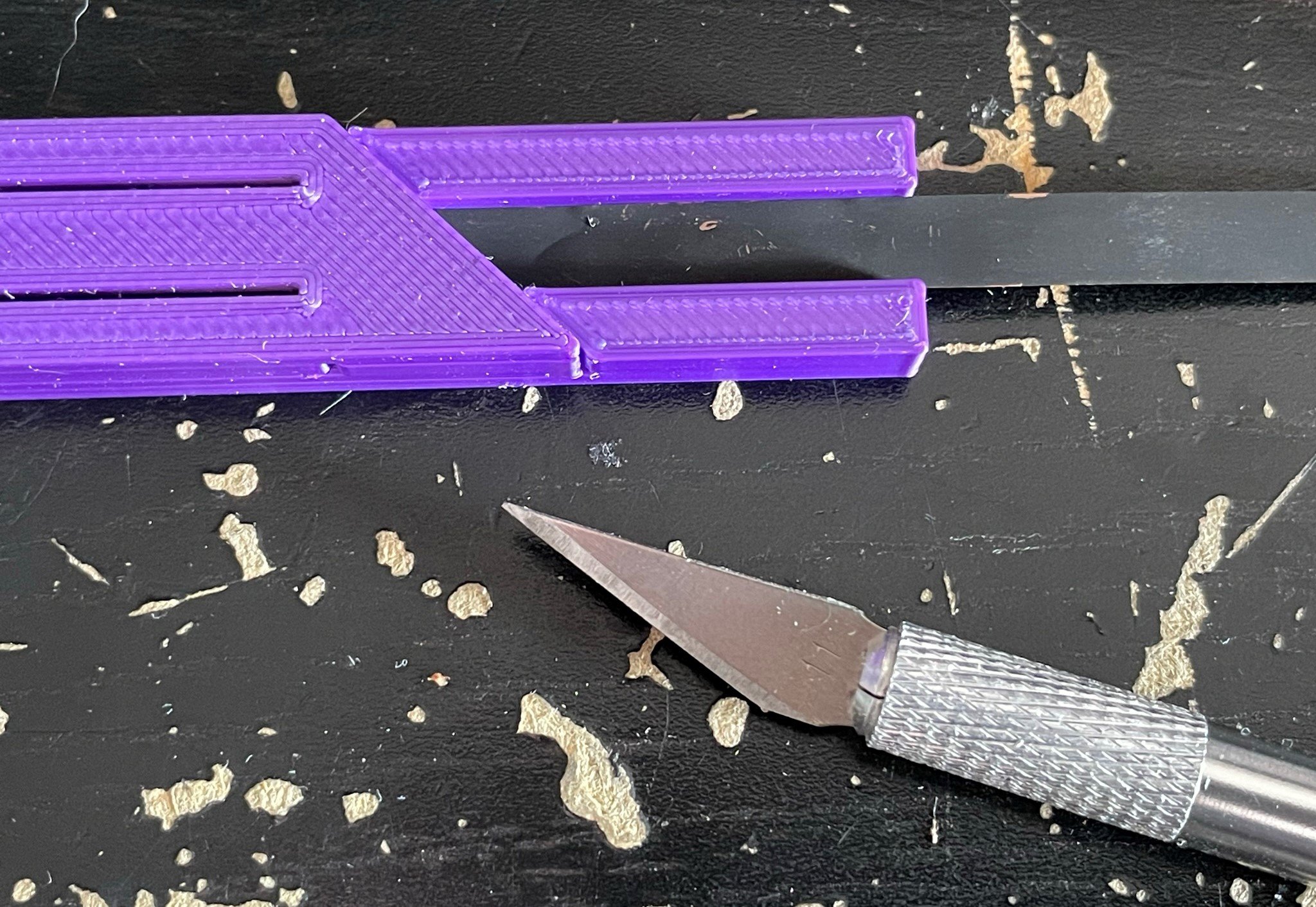

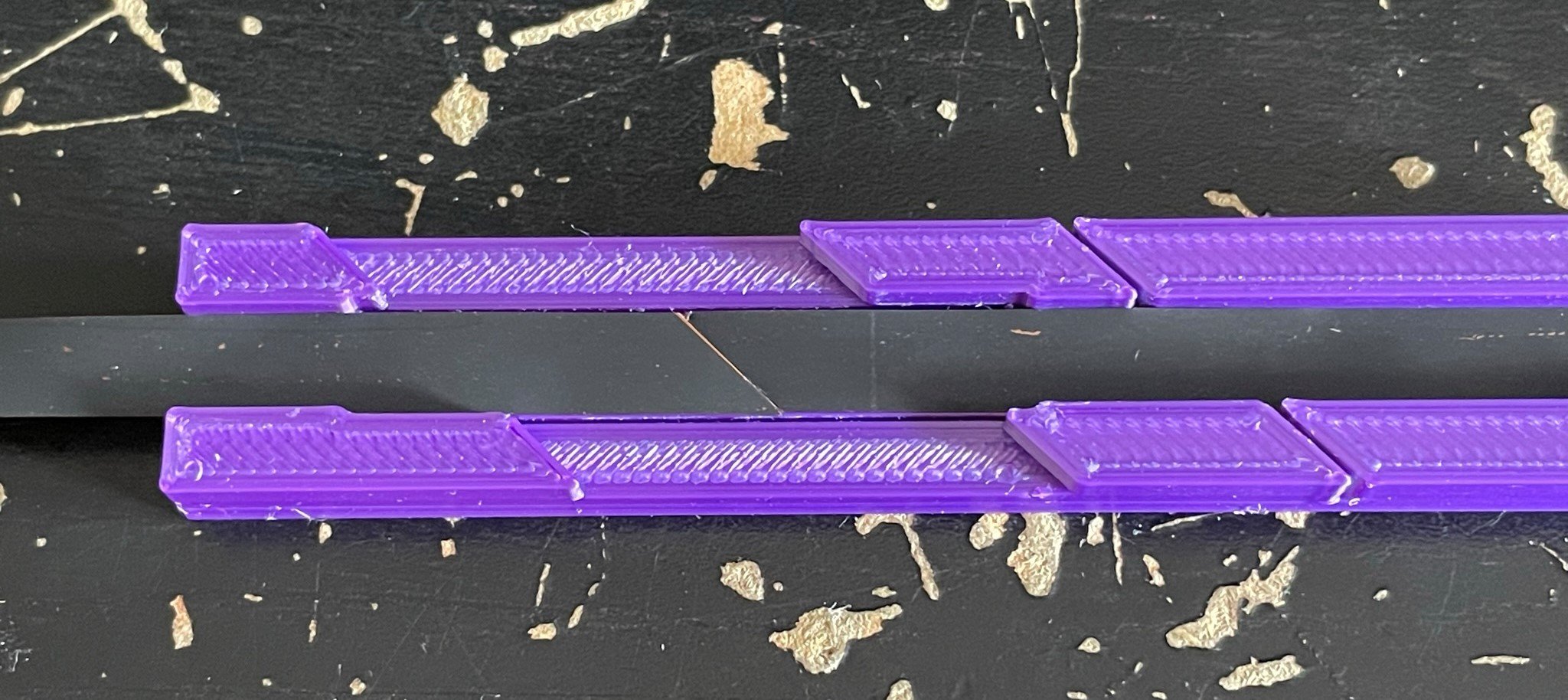

Et voilà ! la bande a été coupée proprement !

- Pour le collage :

1) Placez le premier morceau de bande sur le côté « collage » de la base à peu près au milieu.

2) Placez le second morceau de bande à coller juste à côté premier. Ils doivent se toucher mais pas se superposer.
Il est préalablement nécessaire que les deux morceaux de bande à coller aient une extrémité avec un angle identique pour que leur jointure puisse être parfaitement alignée.

Il est donc conseillé de faire une coupure de l’extrémité des deux morceaux avec la partie « découpage » de l’outil avant de faire le collage.

Oui c’est les deux morceaux de bande que j’ai coupé lors de la partie « découpage » :D

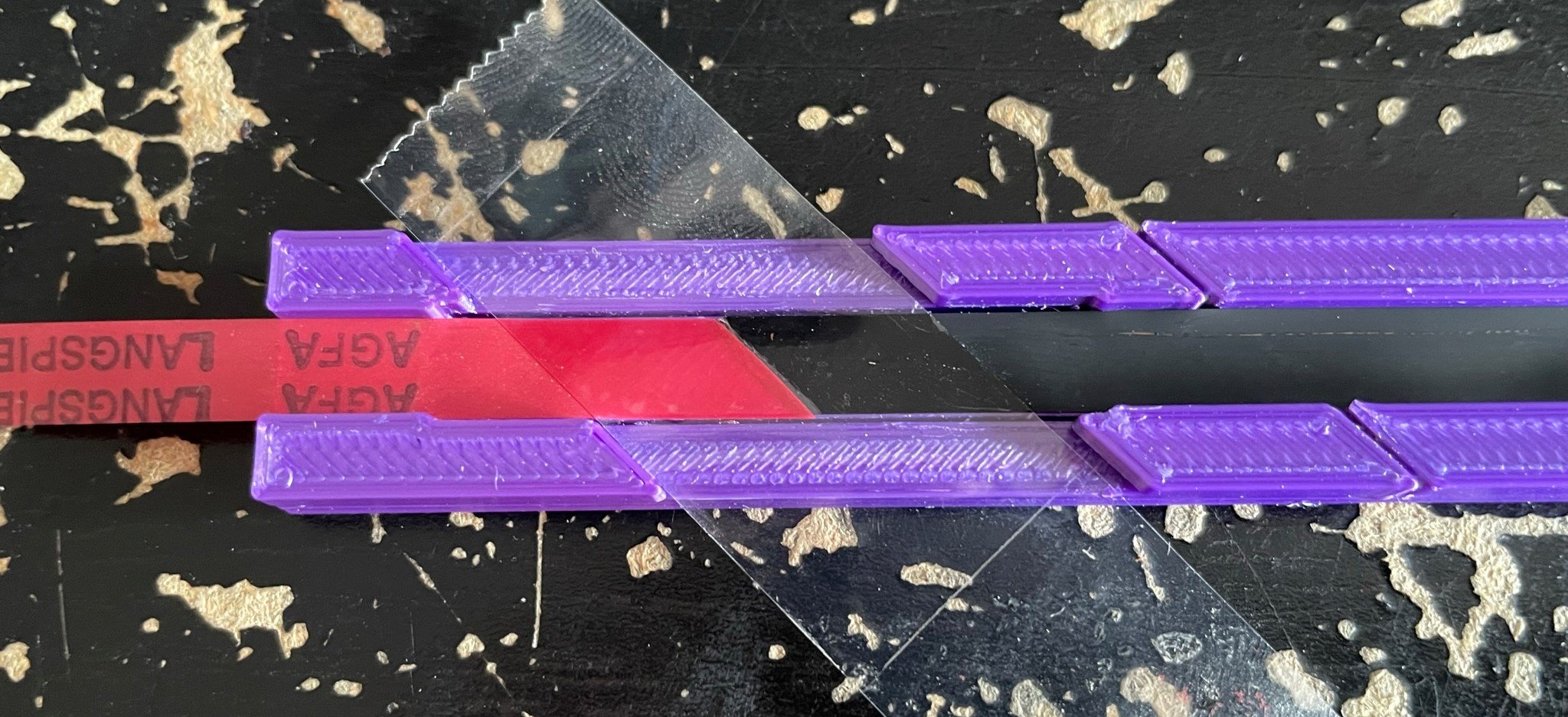

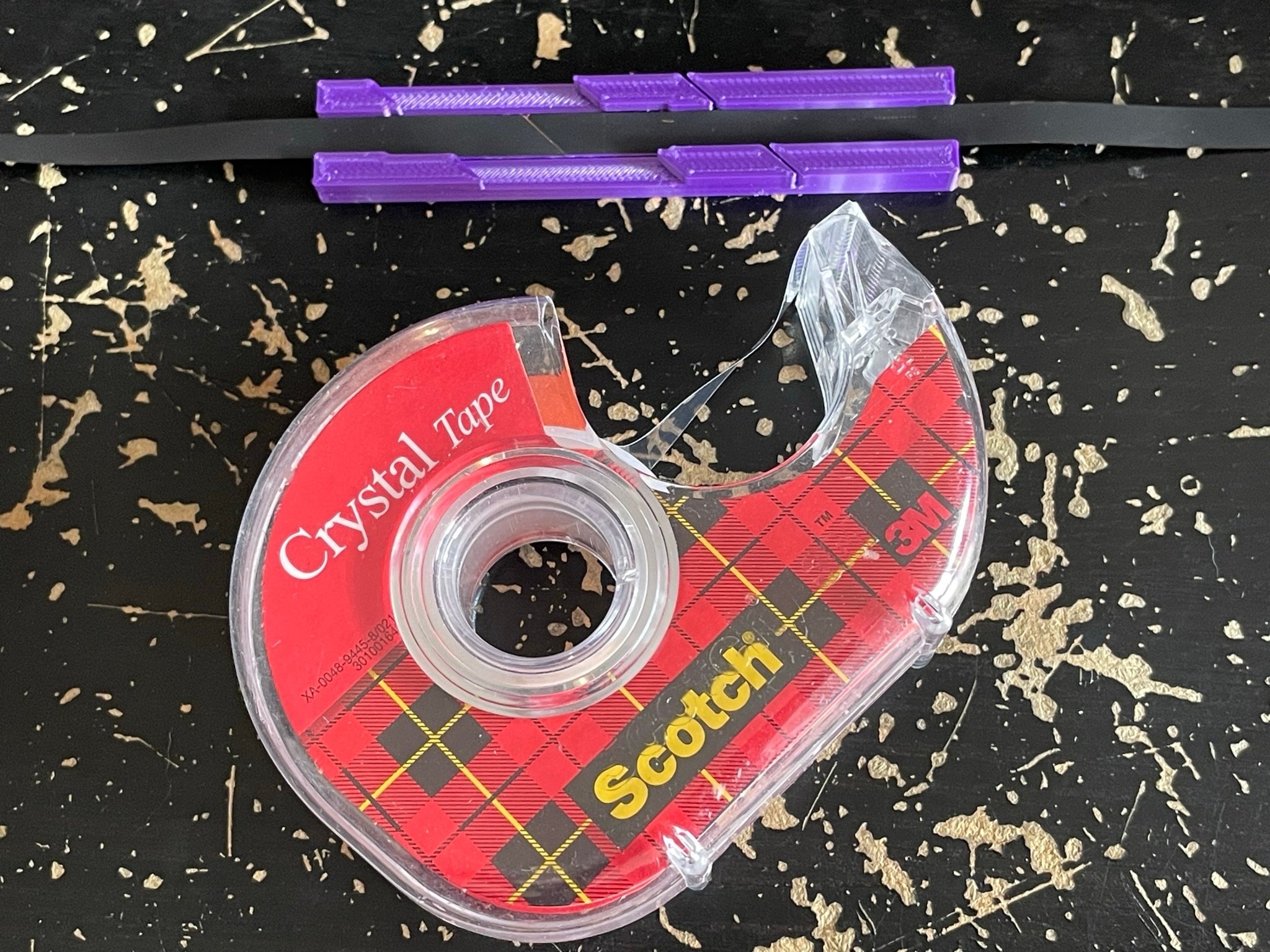

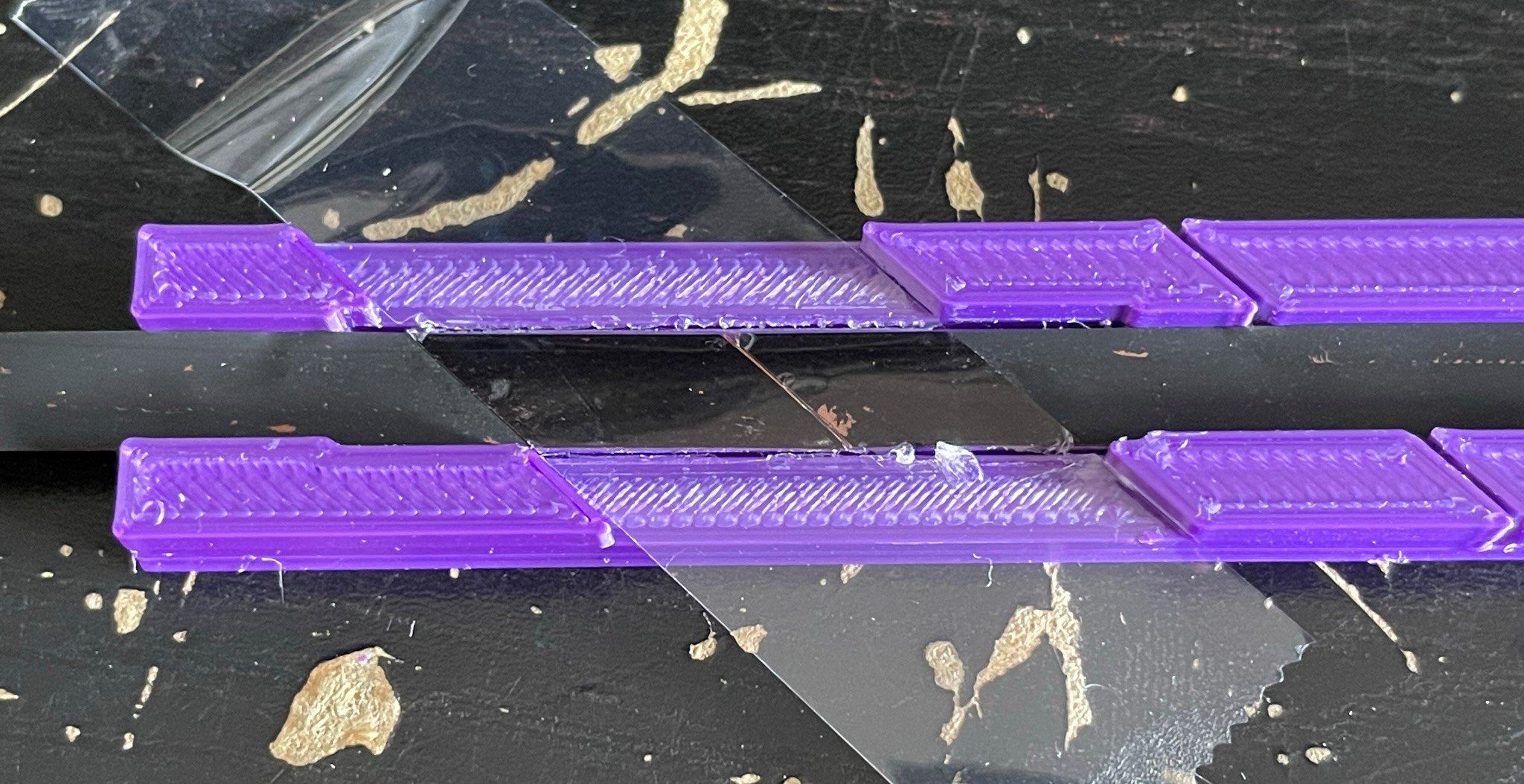

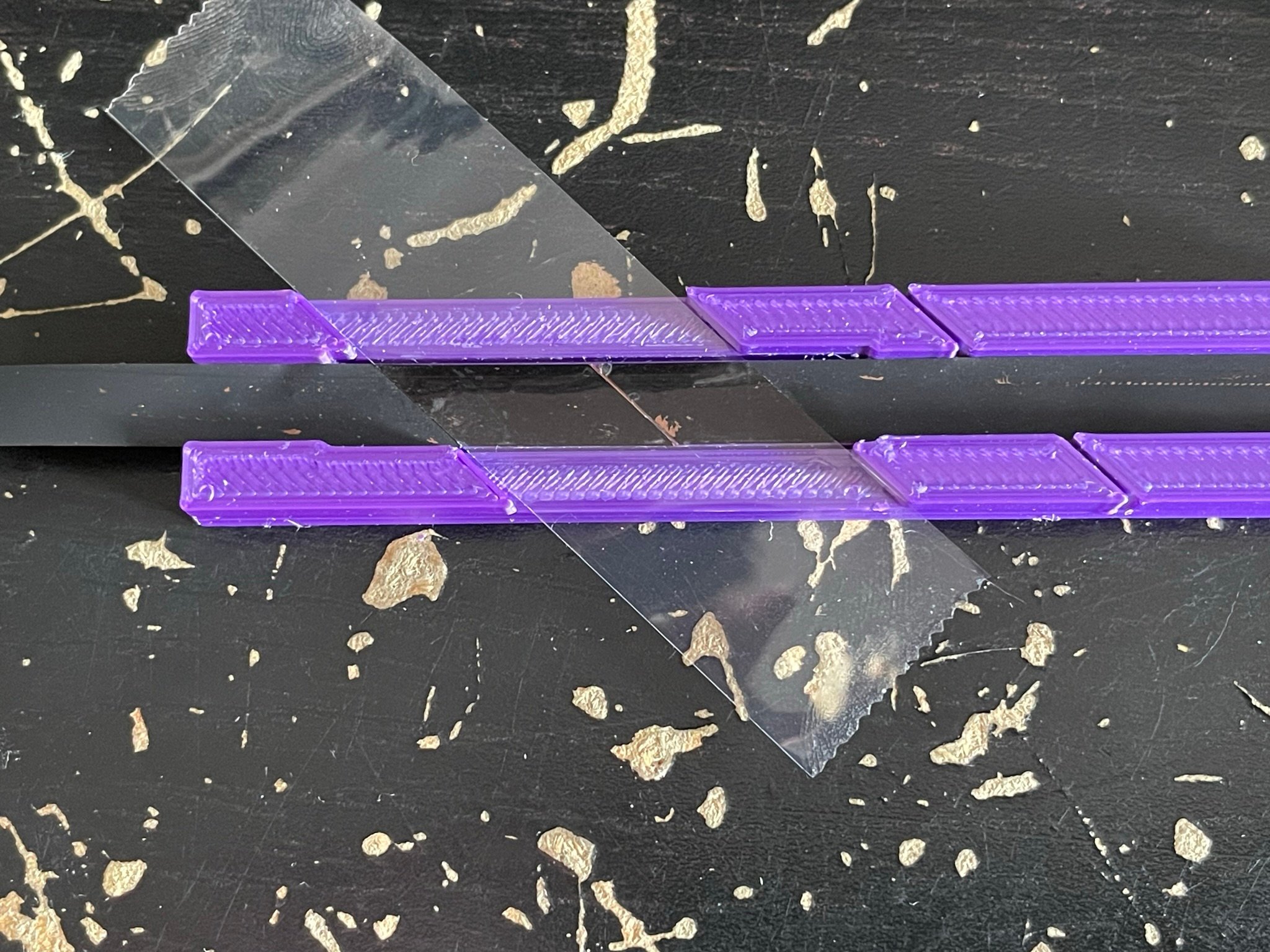

3) Utilisez un ruban adhésif classique (souvent de 19 mm de large) pour coller deux morceaux de bande et appuyez avec les doigts pour bien coller le ruban adhésif.

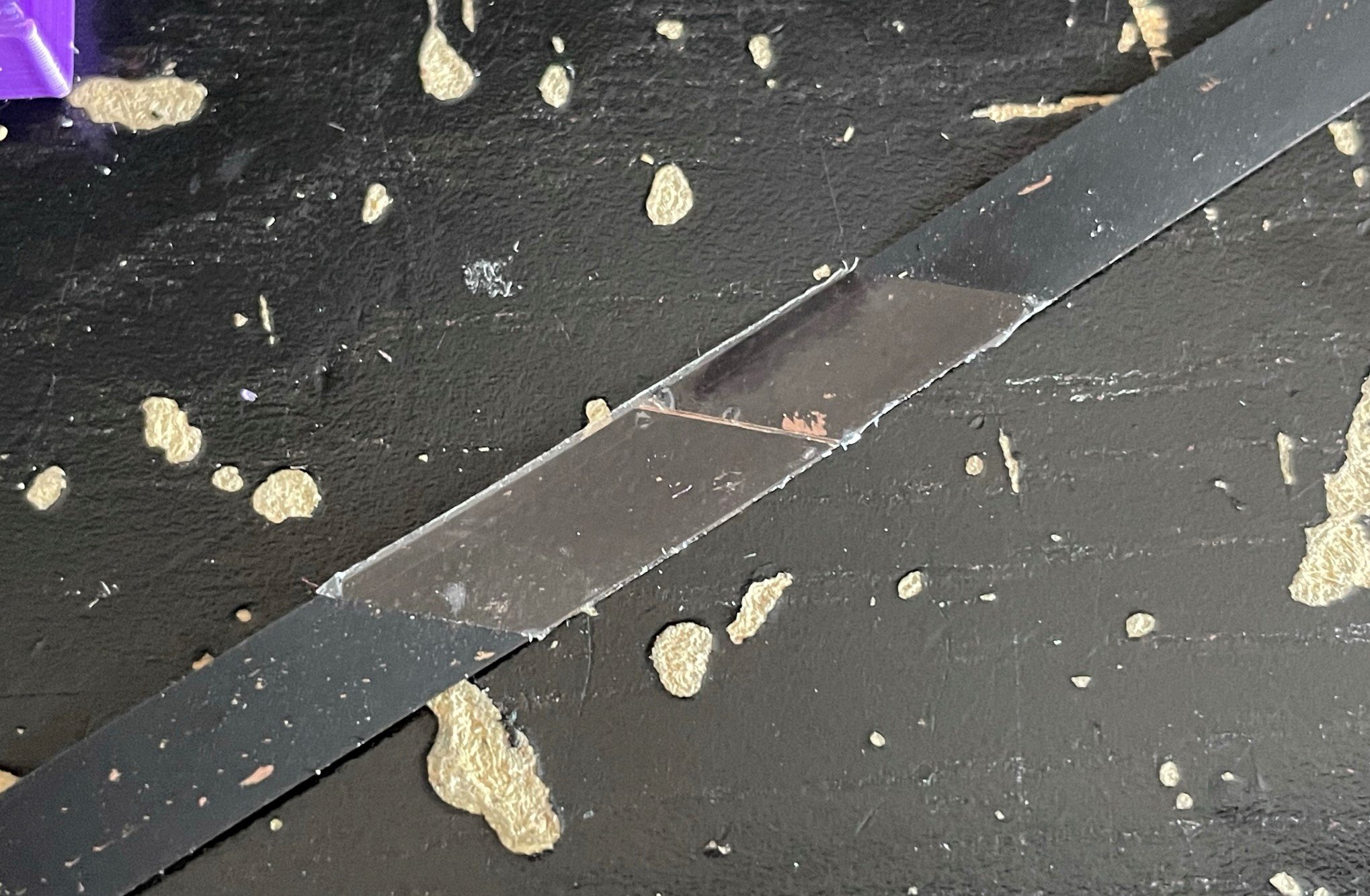

Note importante : Il faut que le coté magnétique des deux morceaux de bande magnétique soit en contact avec la base. De cette manière, le ruban adhésif sera posé sur le côté non-magnétique de la bande. Dans le cas d’un collage de deux bande magnétiques avec un enregistrement, la coupure à la lecture sera ainsi très légère voir inexistante car elle correspondra qu'au petit espace infime laissé entre les deux morceaux de bande au lieu d'une grosse coupure induite par un ruban adhésif si celui avait été posé sur le côté magnétique.

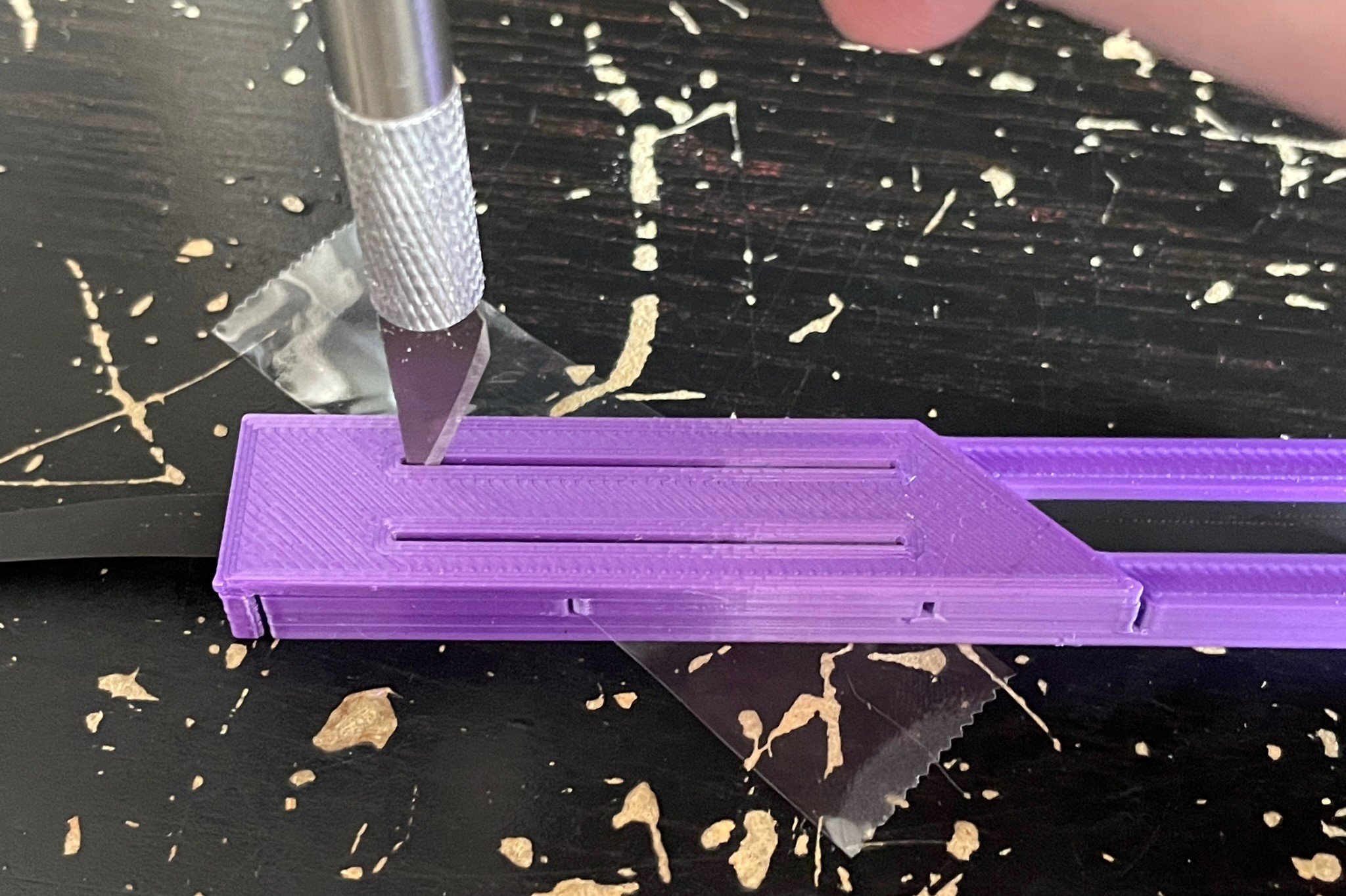

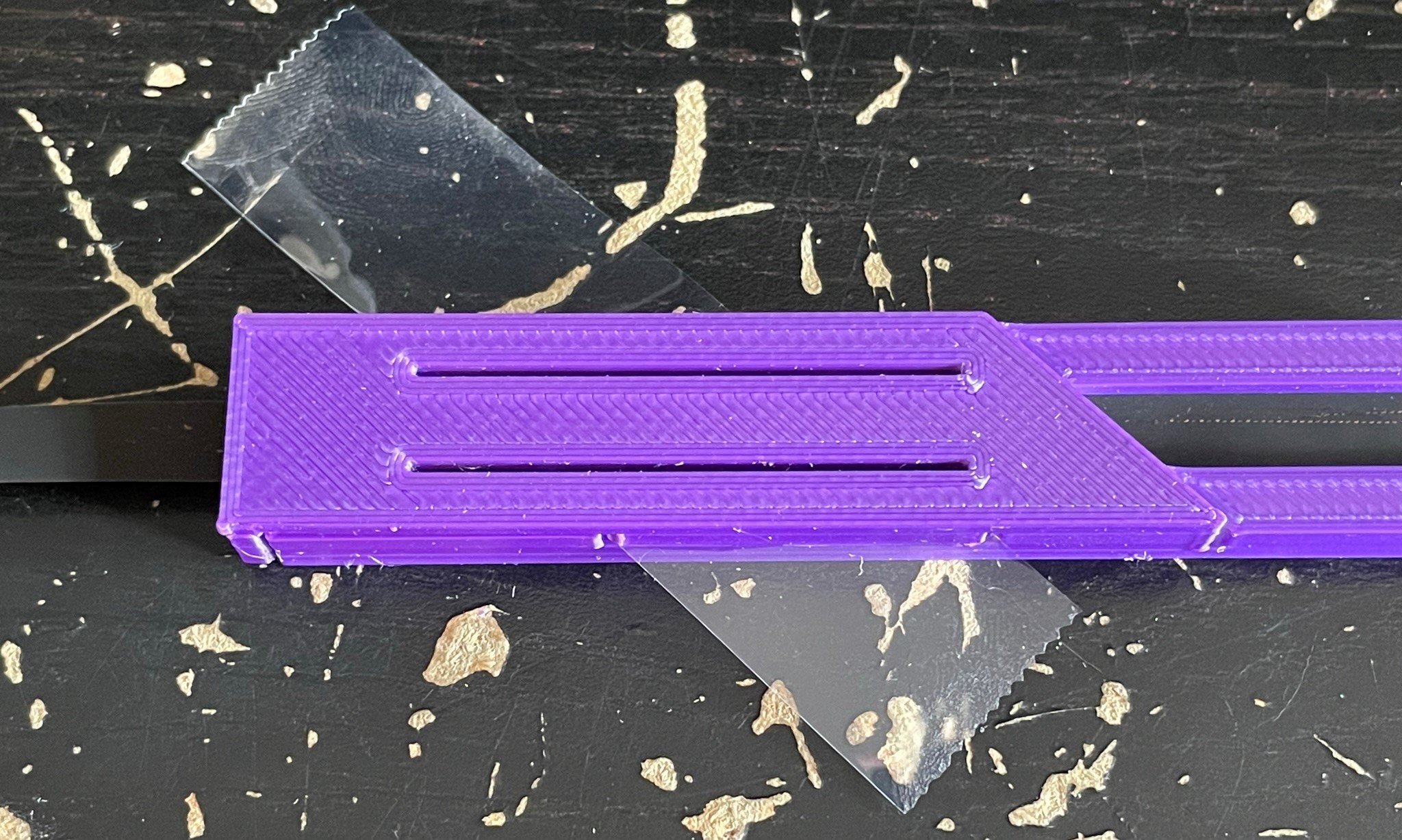

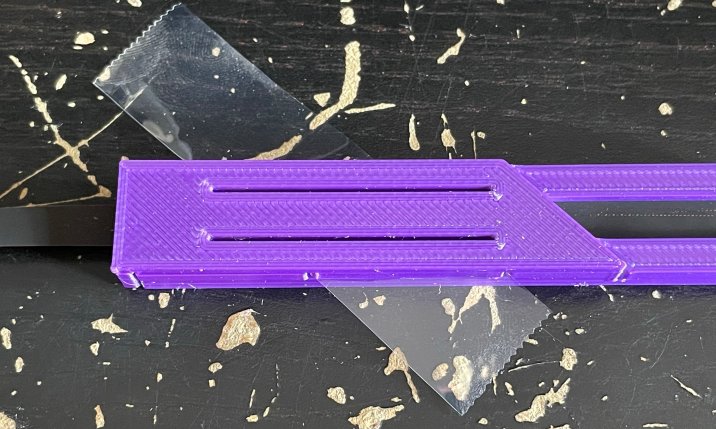

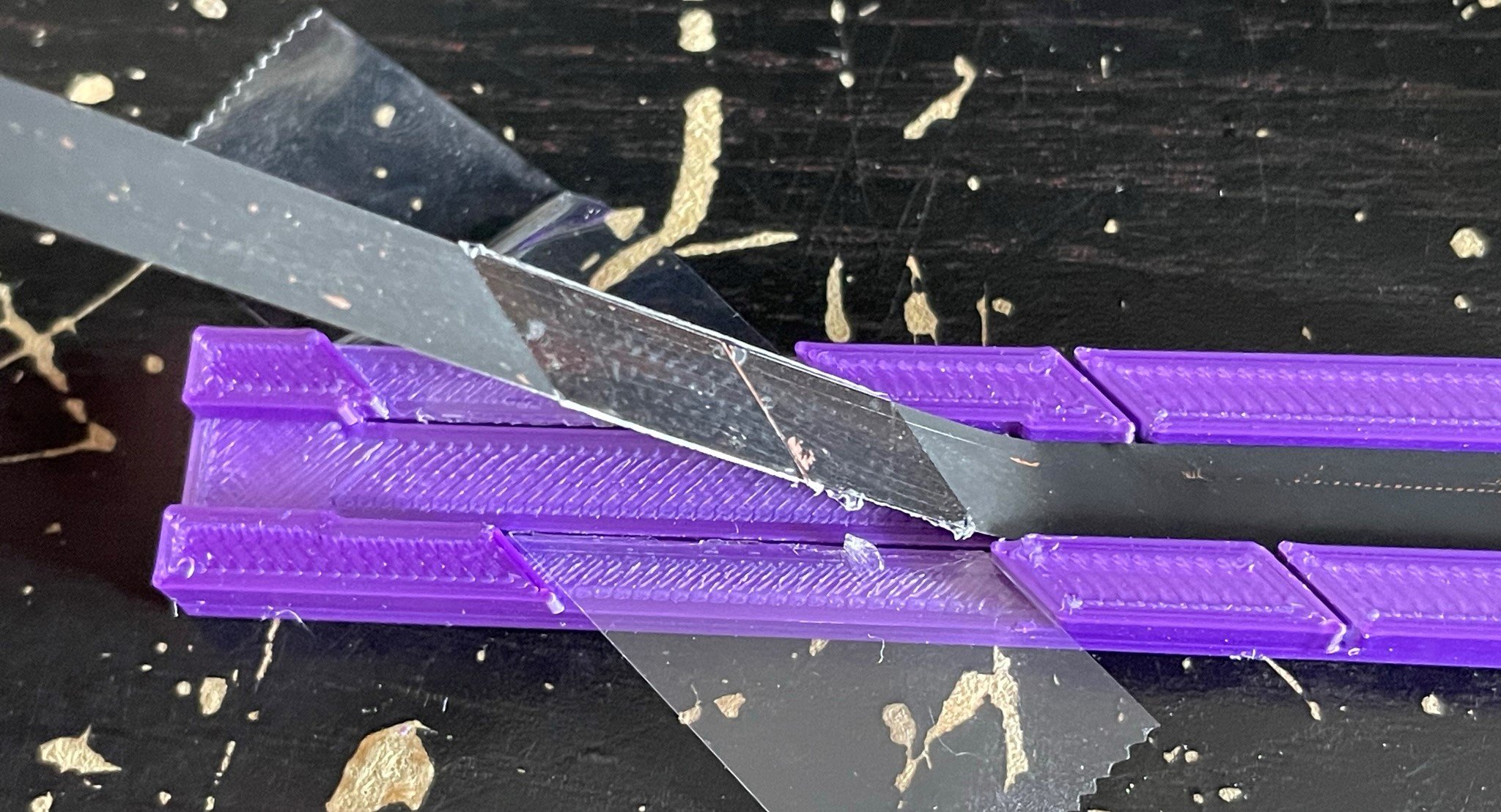

4) Mettez la pièce supérieure et utilisez les rainures pour couper le ruban adhésif qui dépasse de la bande en appuyant sur la pièce supérieure pour pas que la bande ne bouge lors du découpage.

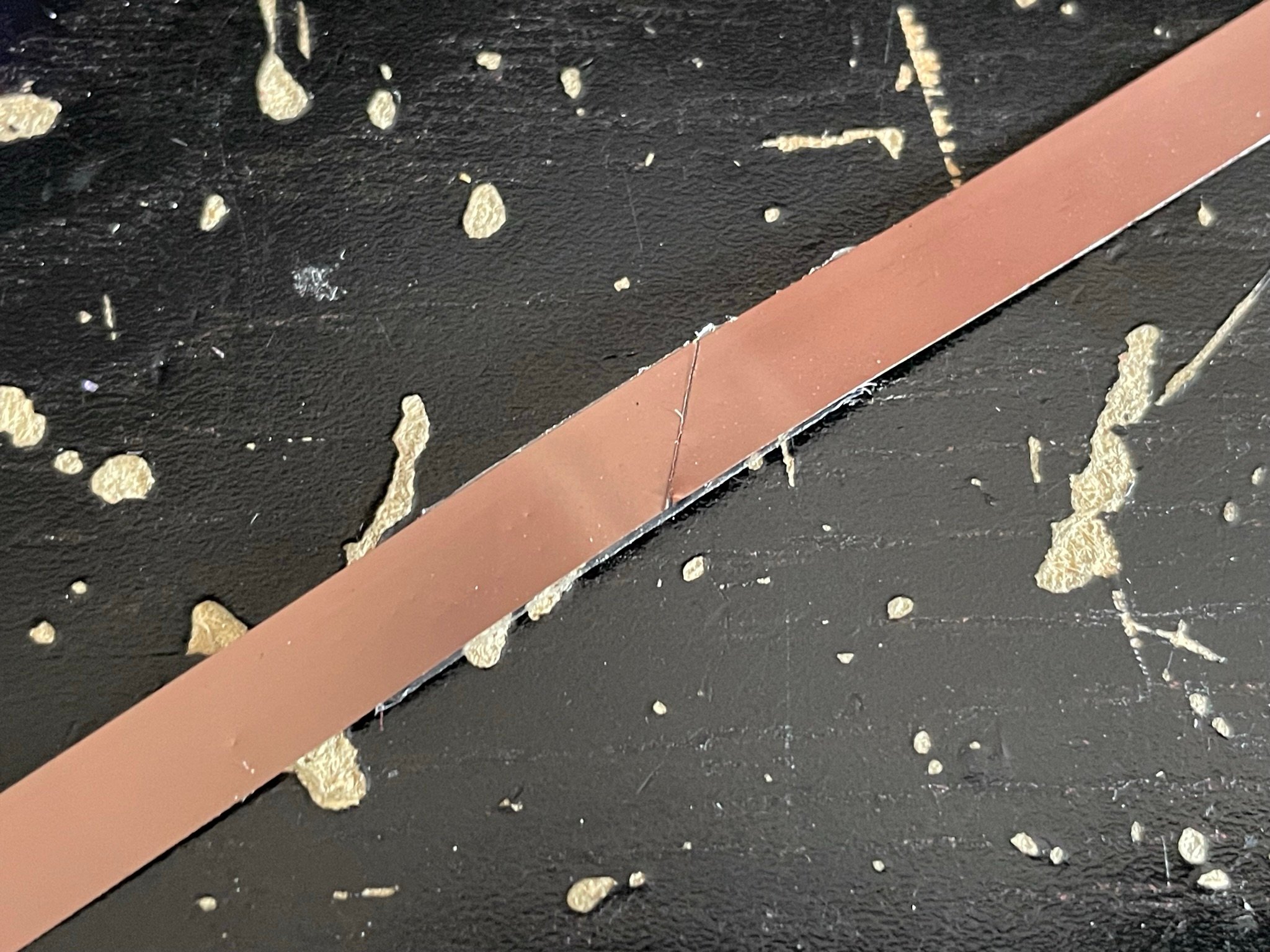

Puis les deux morceaux de bande magnétiques ont été collés !
S’il y a un peu de ruban adhésif qui dépasse encore, il est possible d’utiliser un ciseau pour corriger le travail.

Bon. Je suis bien conscient que cet outil ne donne peut-être pas un travail aussi propre que ceux utilisés en milieu professionnel.
Mais pour moi en tant que particulier, cela me suffit amplement ! :)

Retournons à notre bande magnétique qui été partiellement enregistrée.

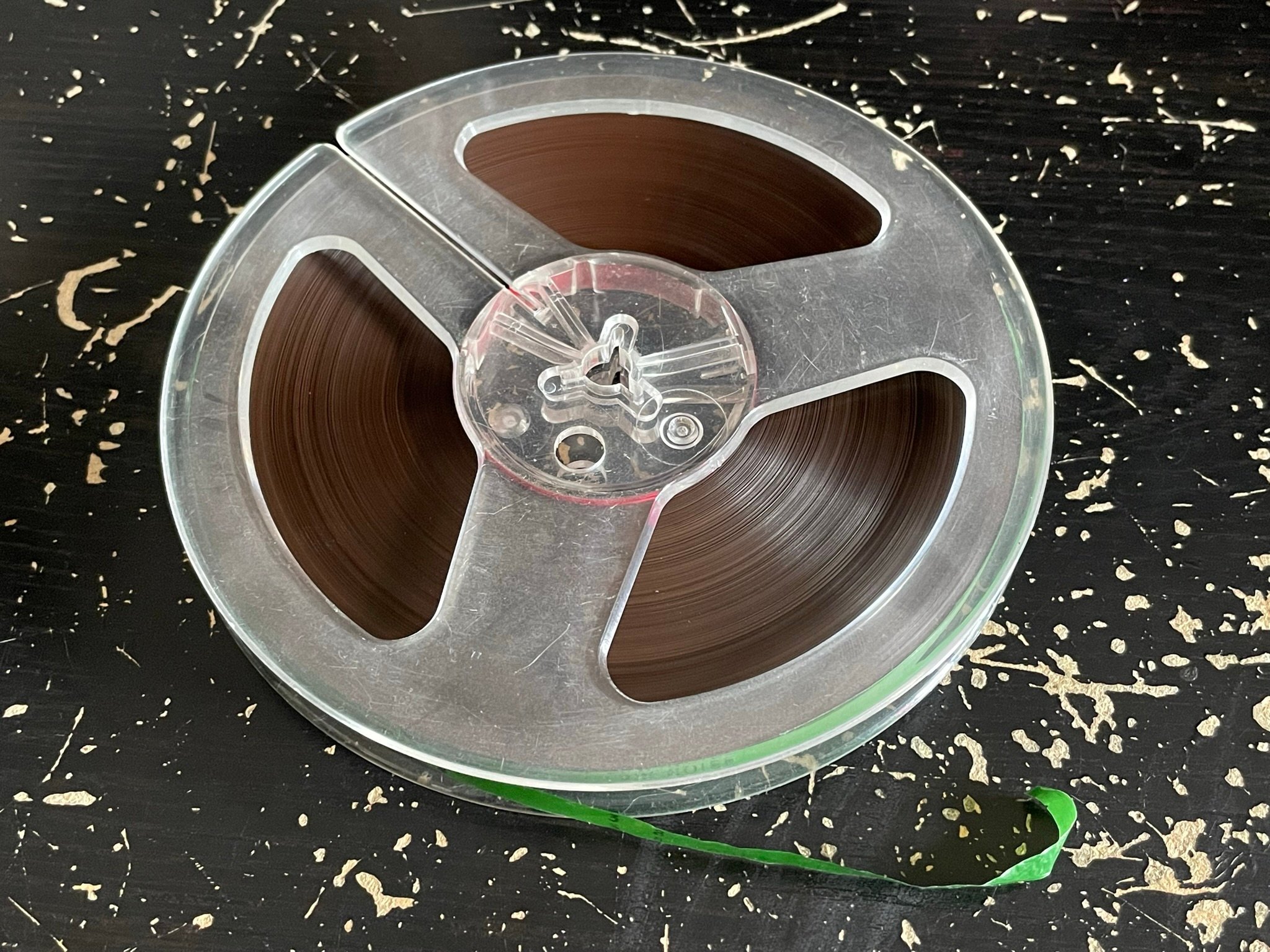

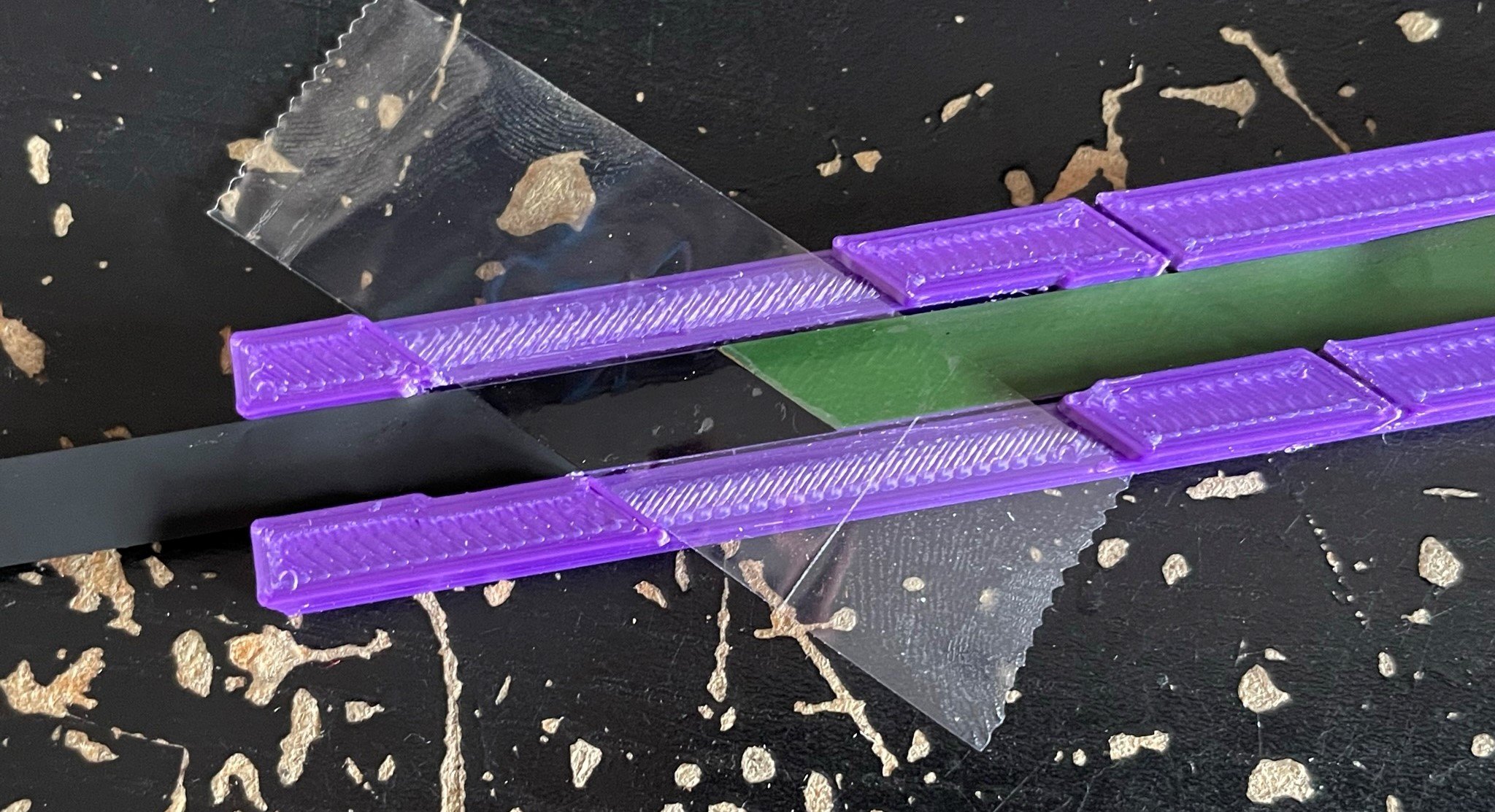

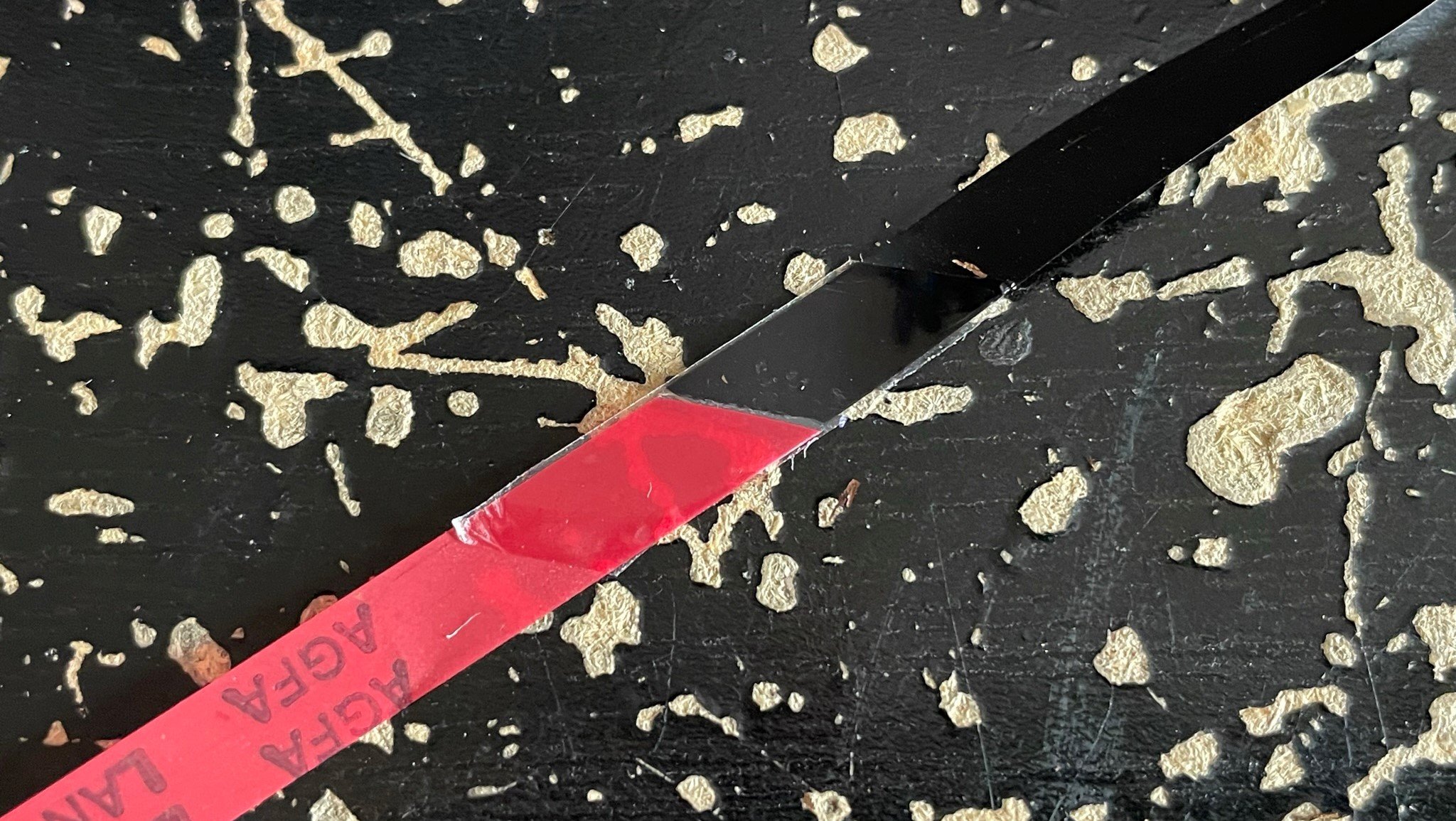

Voici ce qu’à donné cet outil pour l’ajouter d’une amorce de début et de fin de bande :
