Ces derniers temps, je faisais des expérimentations de courroies maison en impression 3D avec du TPU 82A et je me suis rappelé que j'avais un ordinateur portable de 1996, un Compaq LTE Lite/25E, avec un lecteur de disquettes qui utilise une courroie pour faire tourner le disque et donc cette dernière était morte.

Pour le données puissent lues et écrites correctement, il faut une courroie bonne.

Je me suis donc dit que ce lecteur de disquette était un bon sujet de tests pour voir si mes courroies maison sont bonnes.

Donc voici un petit article compte-rendu d'une petite session de bricolage expérimental de lecteur de disquettes pour conserver une trace et partager ce qui a été fait.

Premièrement, l'état des lieux :

L'ordinateur s'allume et boot sur le Windows 3.1 encore installé sur son disque dur.

Mais si on tente d'utiliser une disquette, celle-ci ne tourne pas dans le lecteur mais on entend bien la tête bouger.

C'est juste ce qui fait tourner le disque qui ne fonctionne plus.

Pour retirer le lecteur pour mieux l'analyser, il faut y accéder en démontant l'ordinateur.

La coque en plastique est tenue en place par des clips.

Ça aurait bien de mettre des vis mais je ne pense pas que la réparabilité était une priorité déjà à l'époque.

Chose à faire avant de commencer le démontage : retirer la batterie.

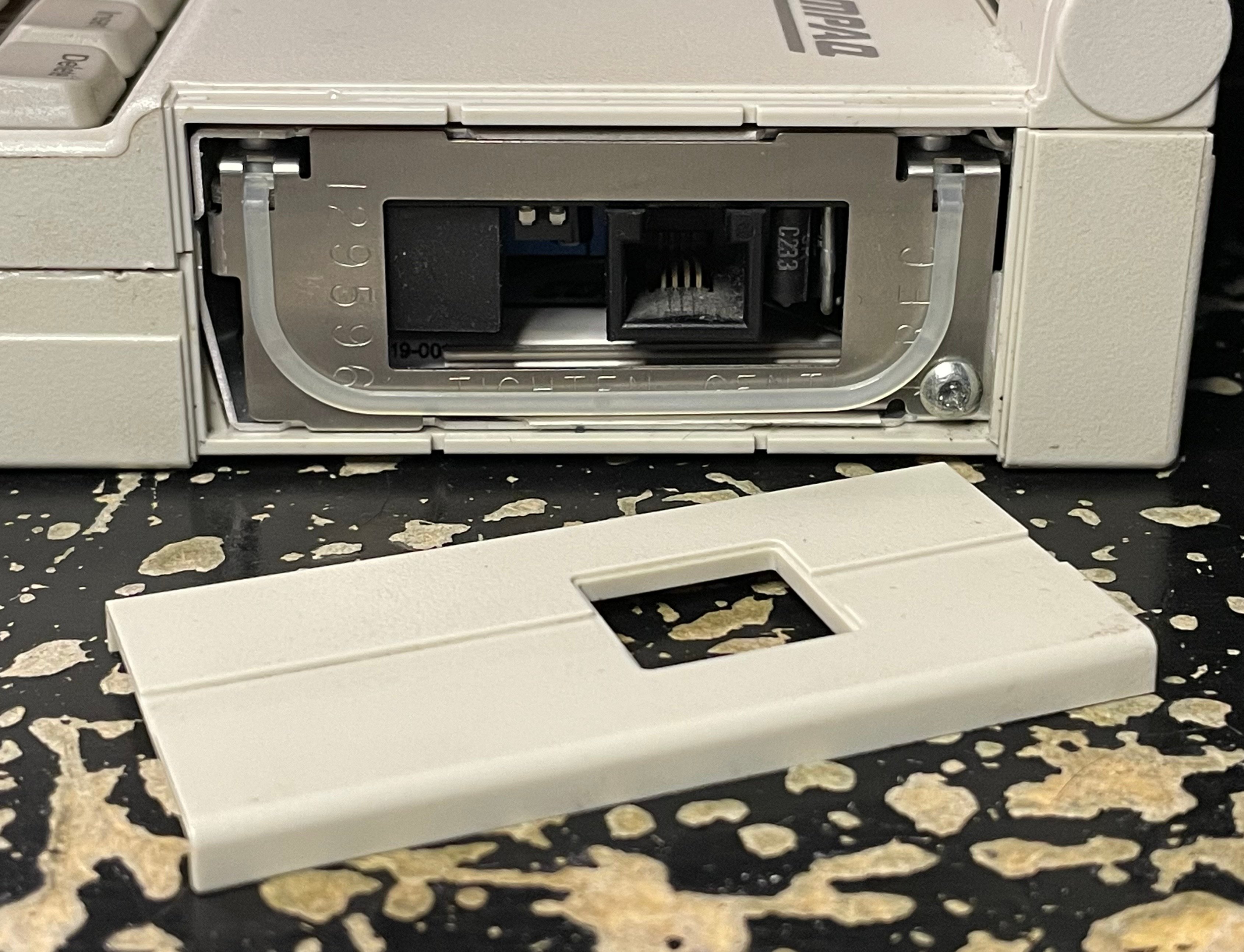

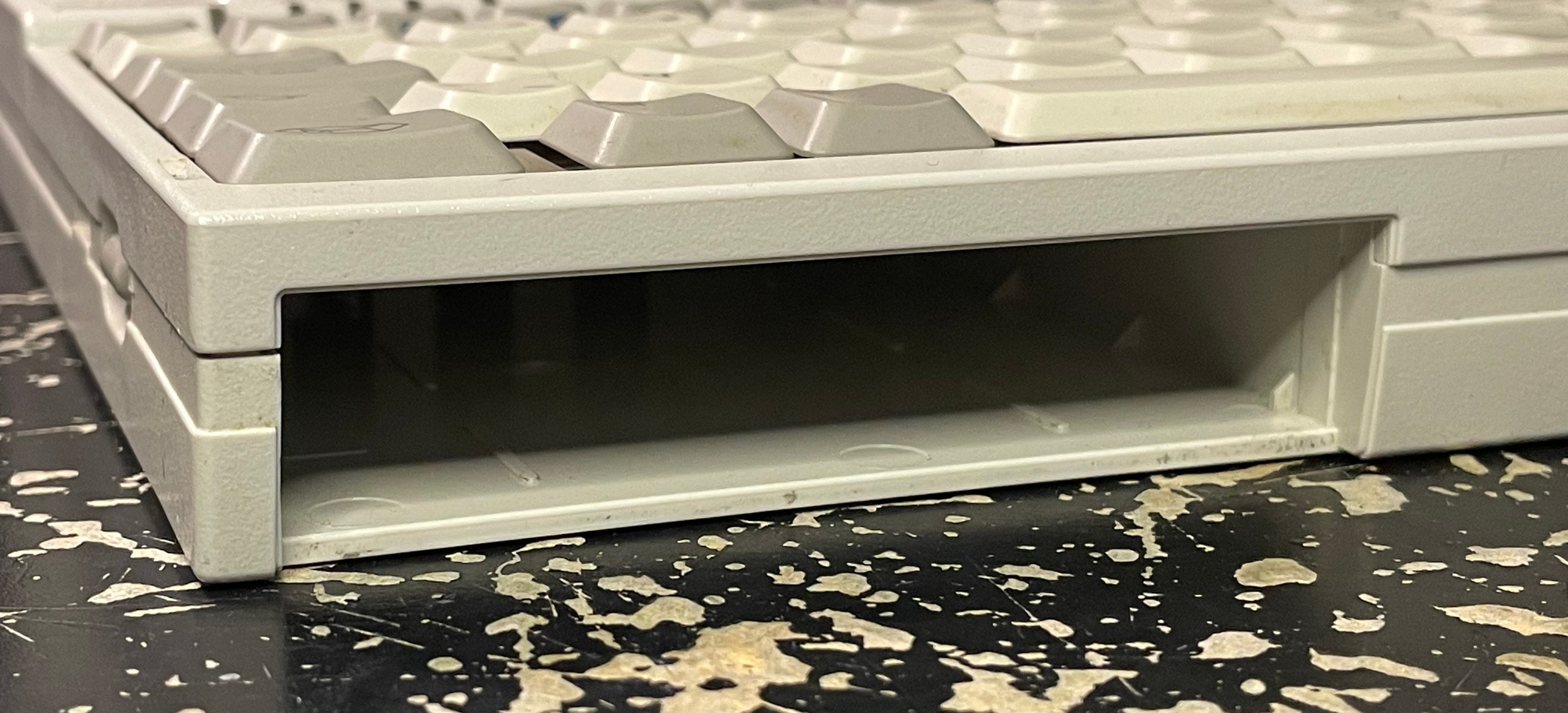

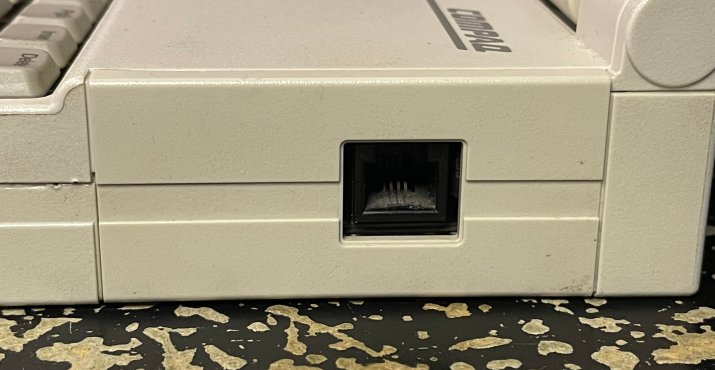

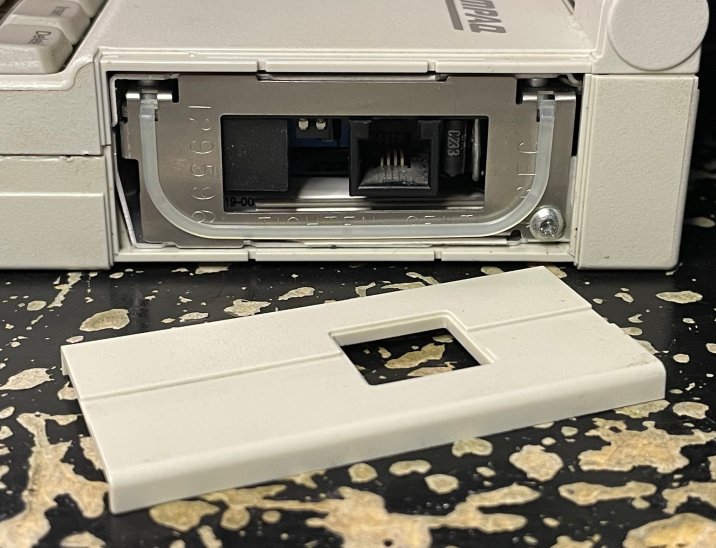

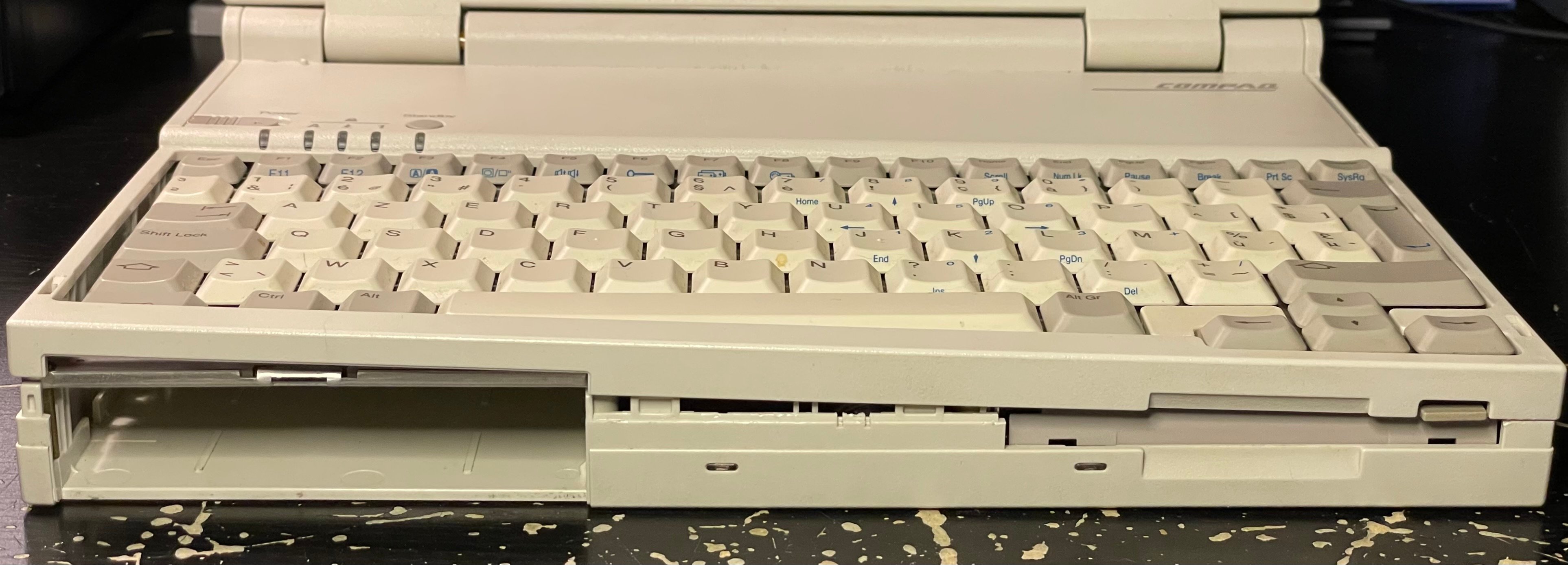

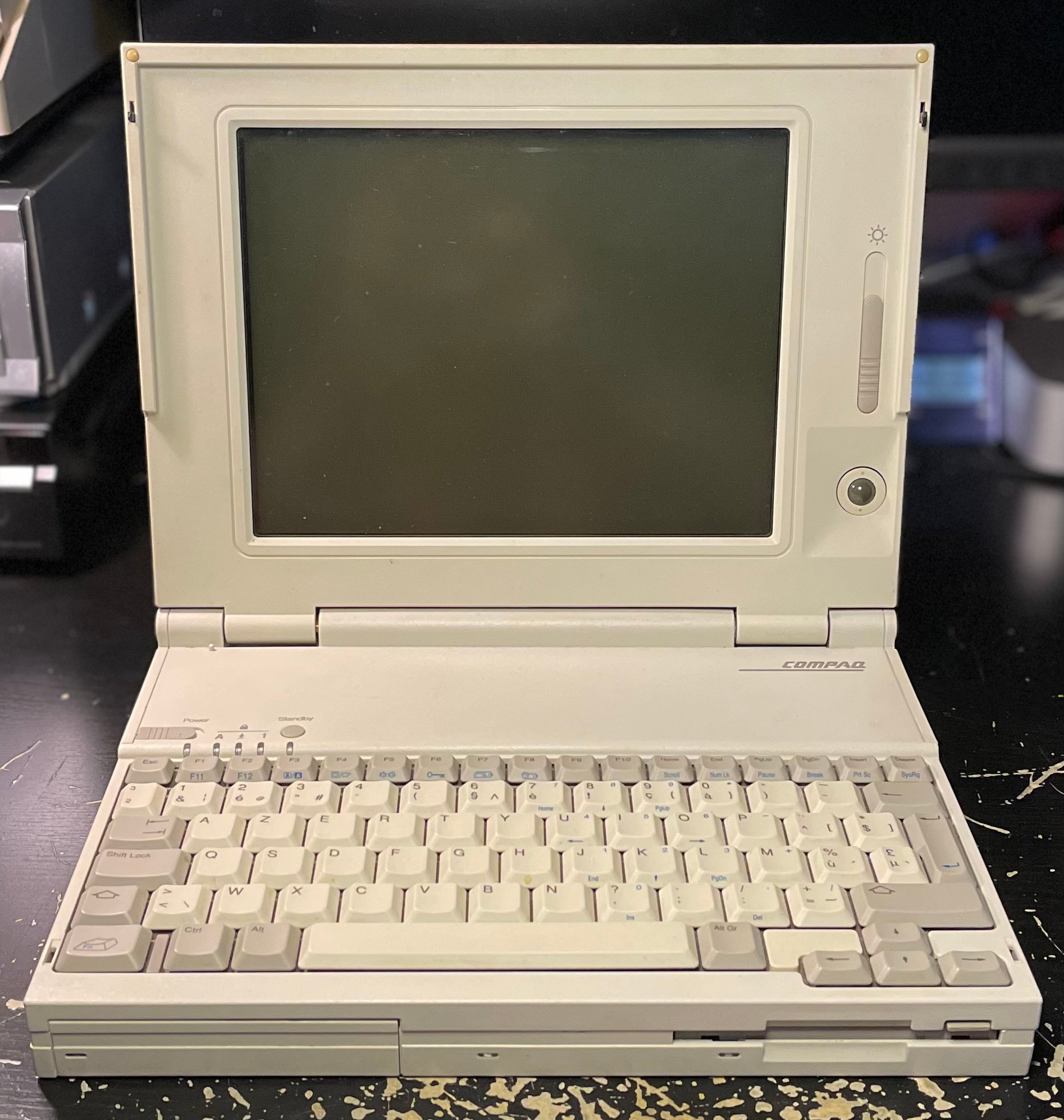

Comme premier élément de coque à retirer, il faut commencer par le cache de l'interface réseau optionnelle à droite de la machine.

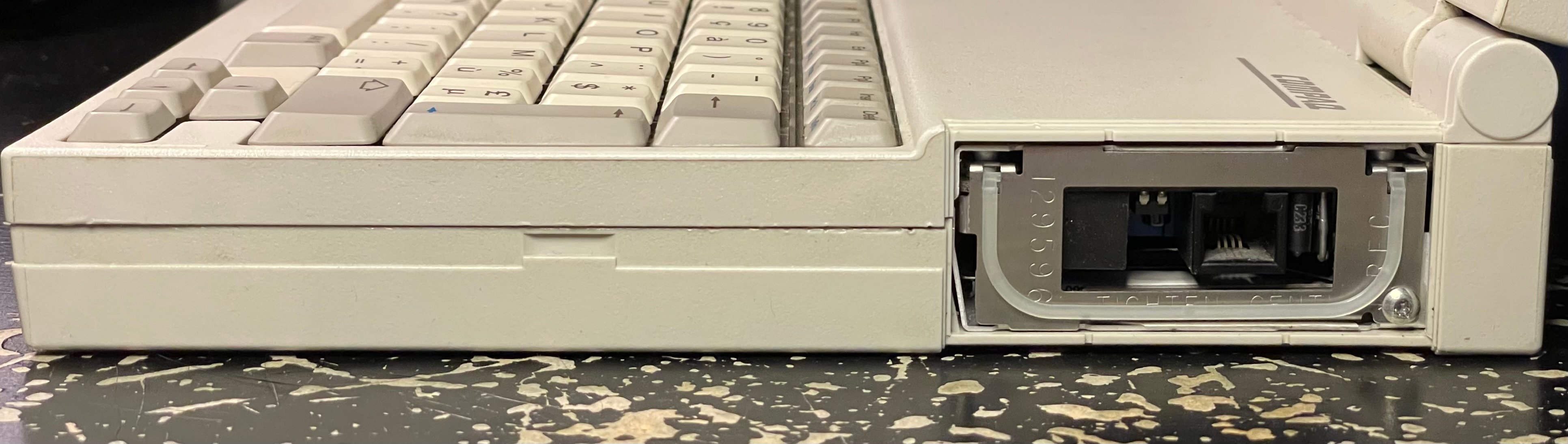

Ici, j'ai un modem. Le cache peut en être un autre suivant le modèle de modem ou si c'est pour un autre type d'interface réseau.

On peut ensuite commencer le déclipsage de la coque supérieure.

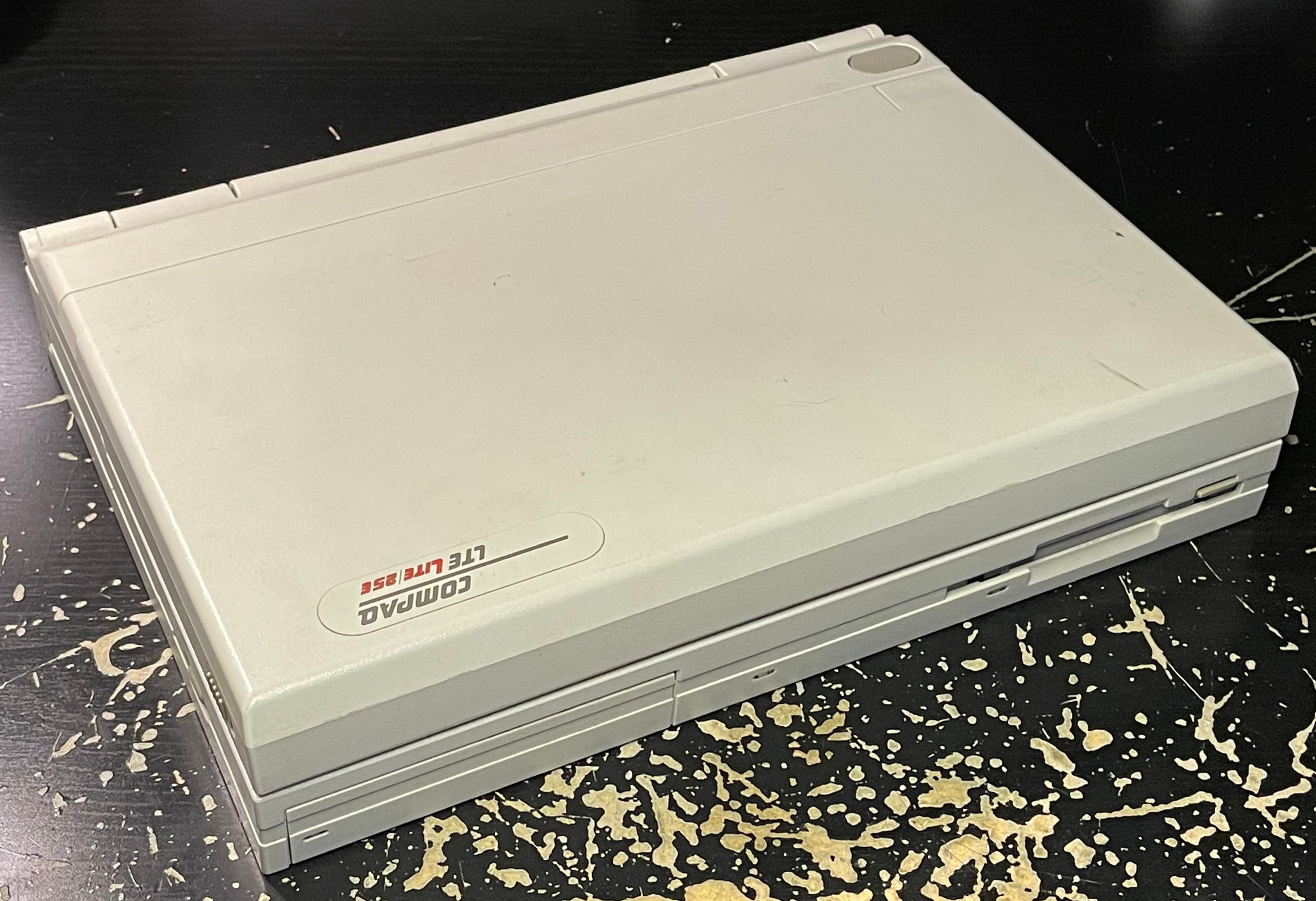

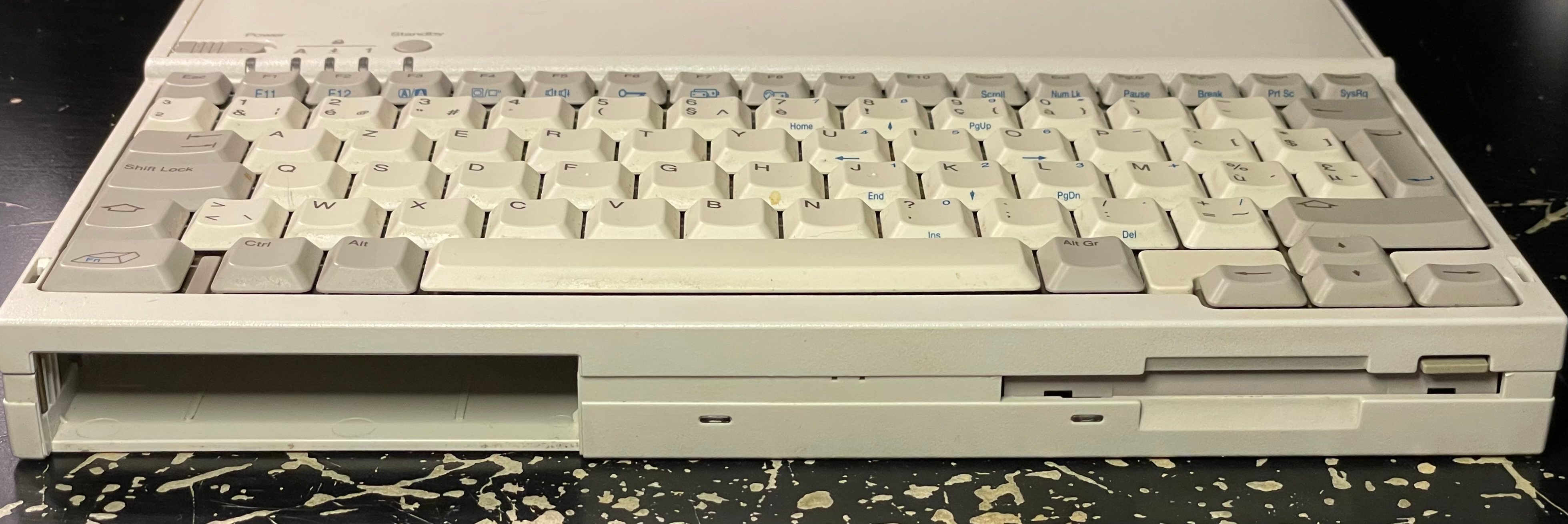

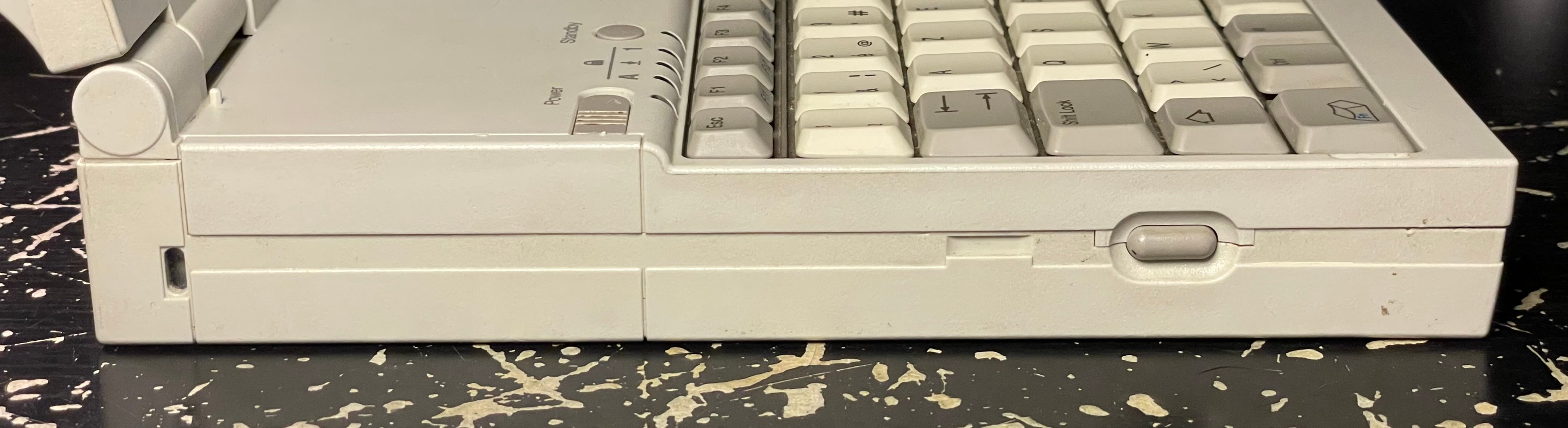

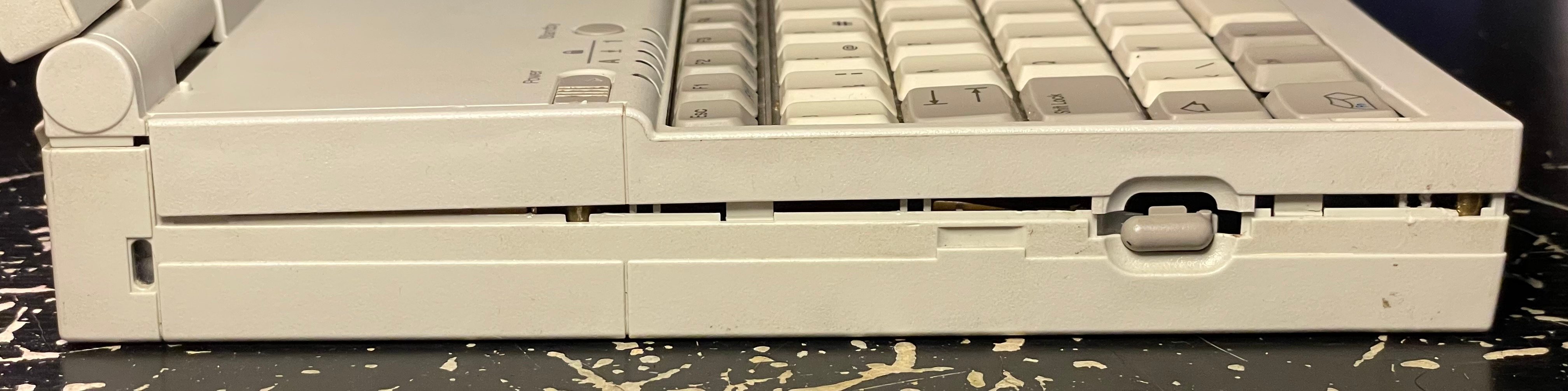

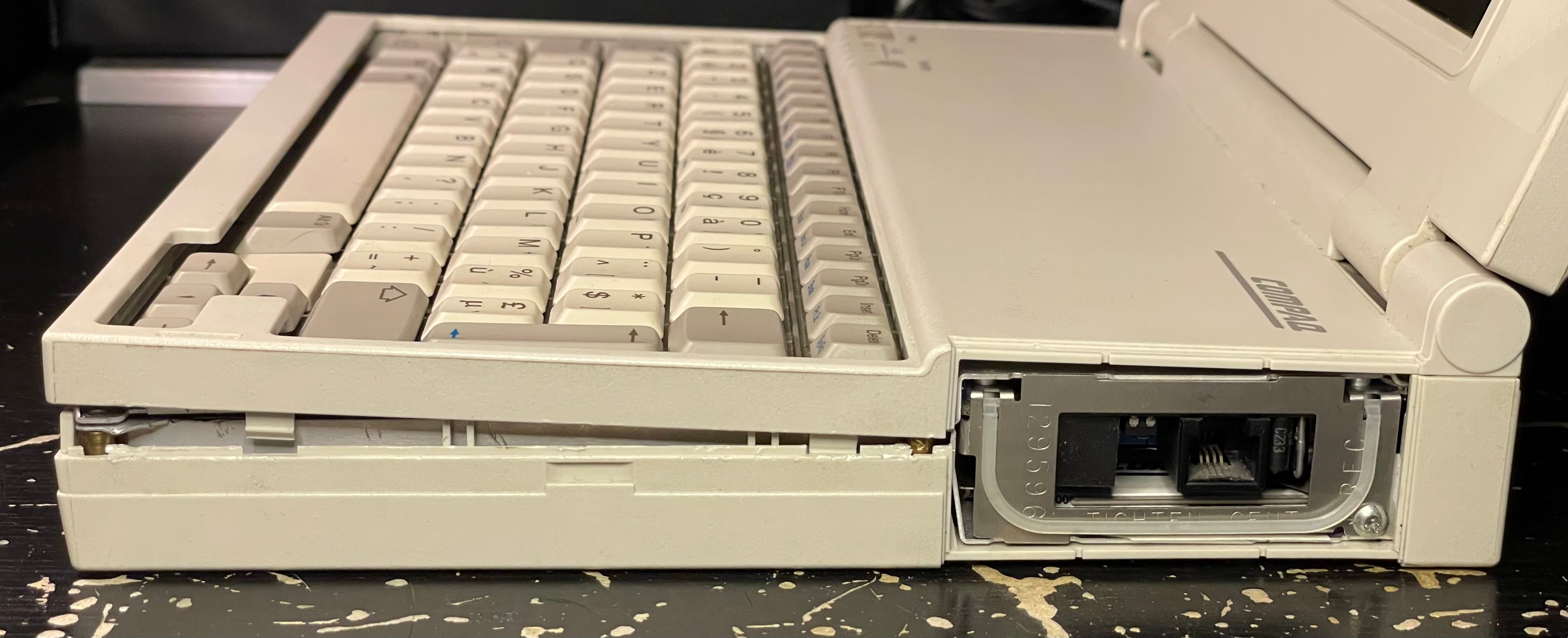

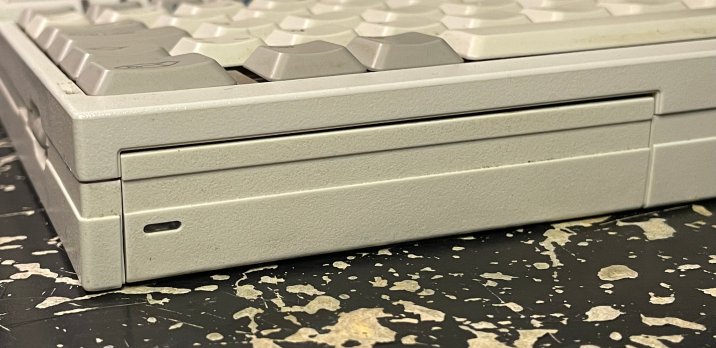

Les photos qui suivent montre la coque toujours en place sous différents angles puis démontée pour où il faut accéder pour déboiter les clips.

J'ai commencé par les clips du côté gauche.

Puis ceux l'avant :

Et pour finir, ceux à droite :

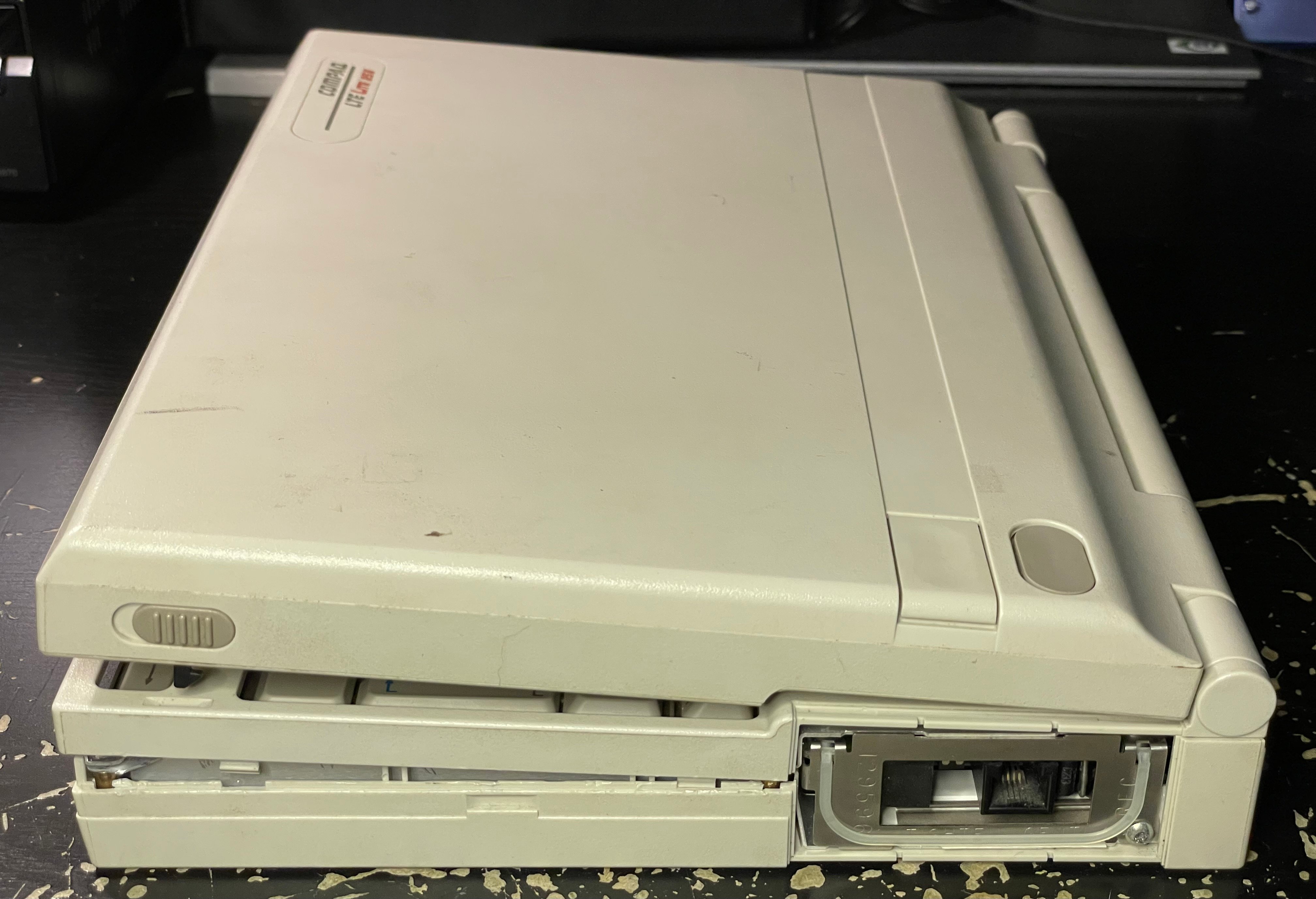

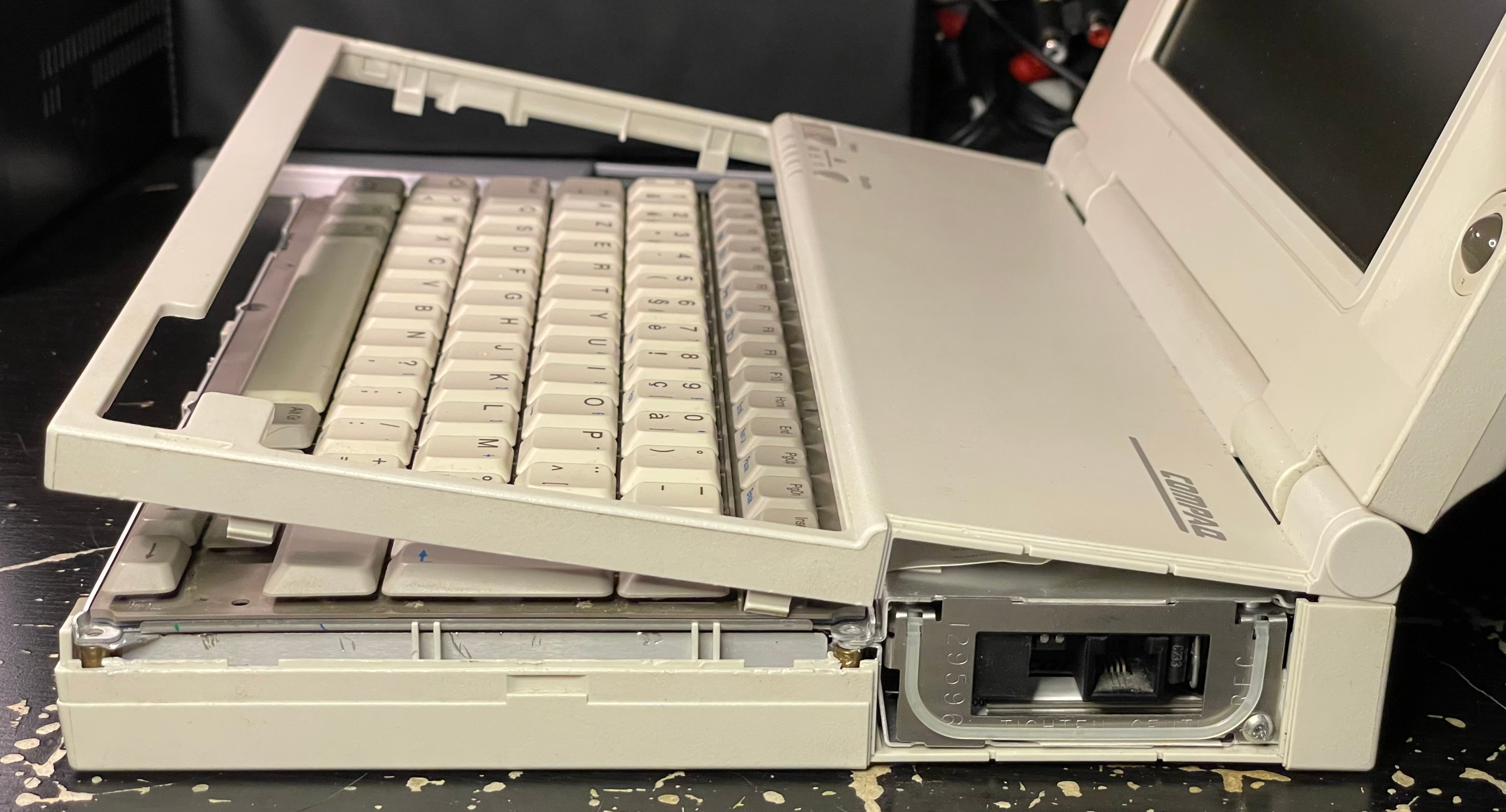

La coque peut se lever déjà pas mal mais ne peut pas encore être totalement retirée.

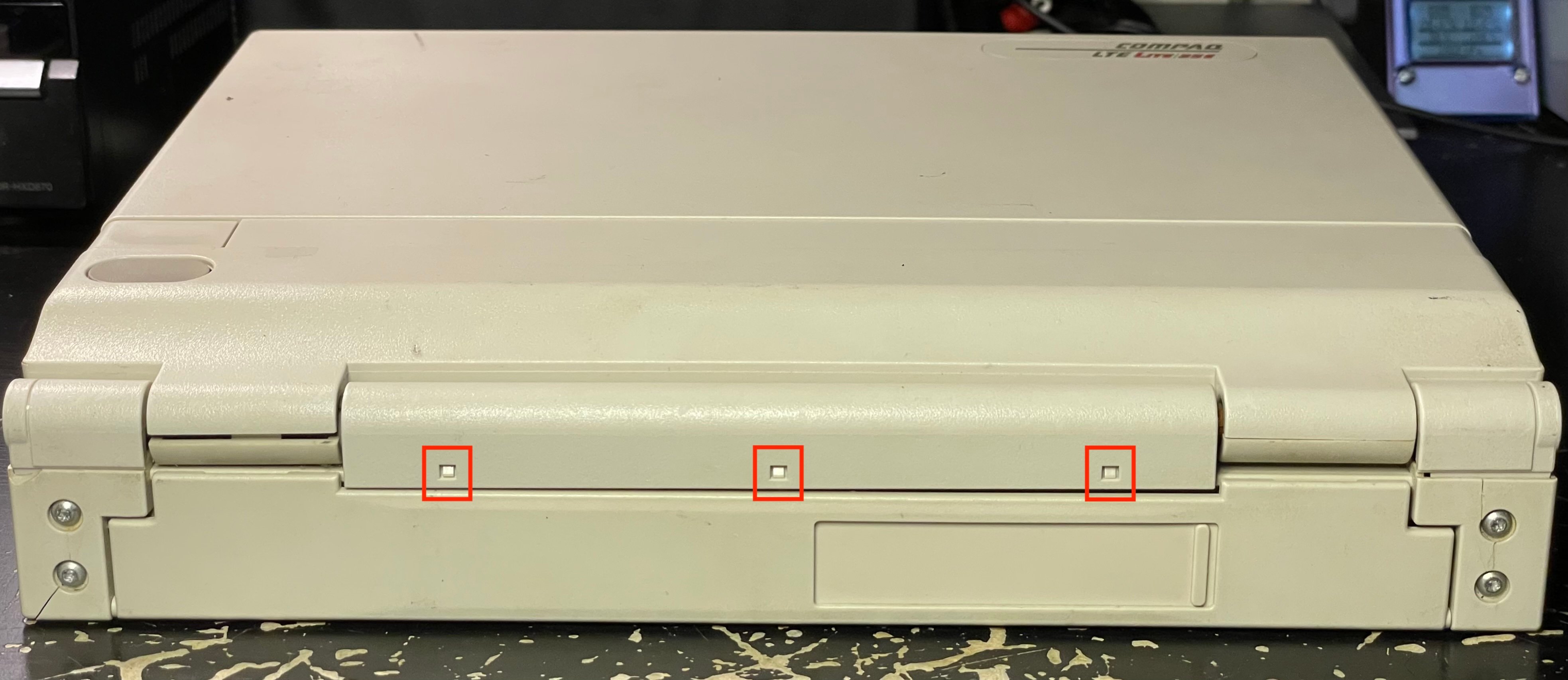

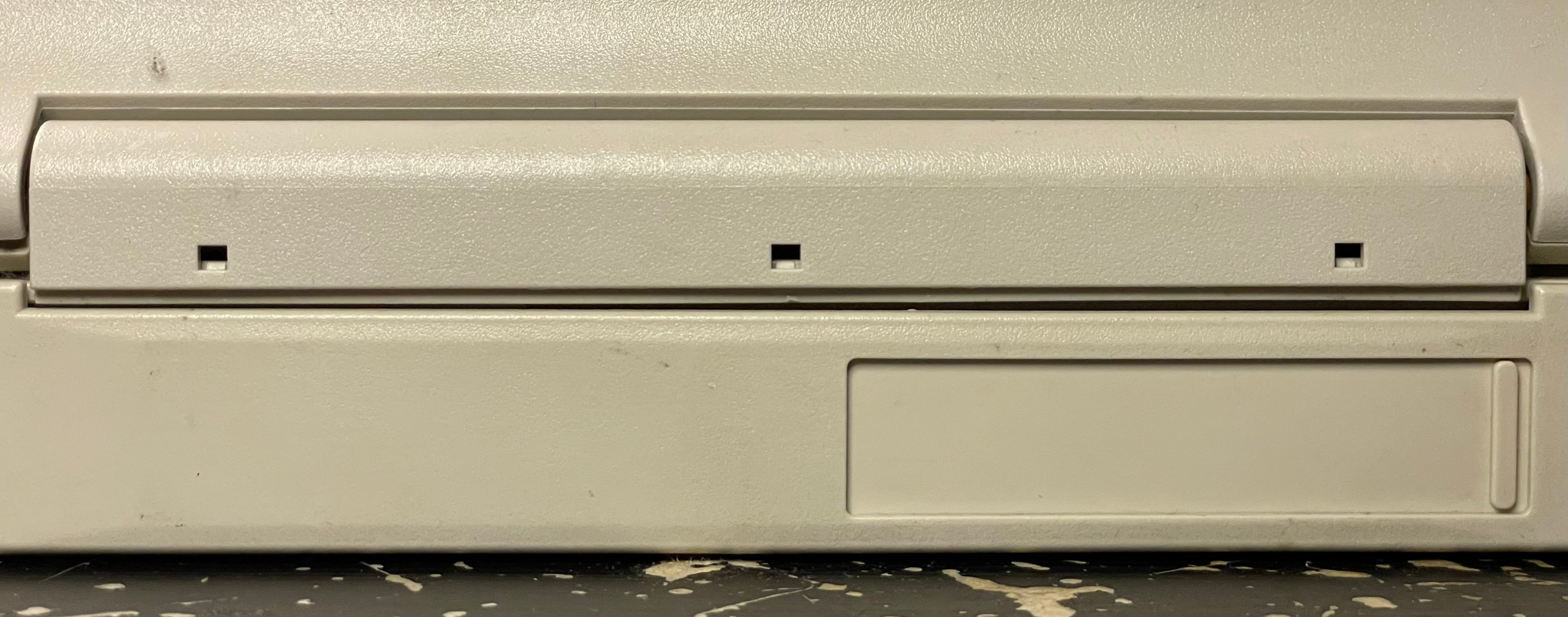

Rabattre l'écran quasi-complètement puis déboiter les clips à l'arrière.

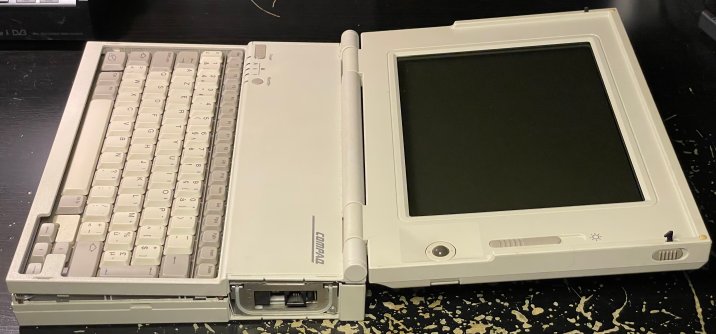

Ensuite, retourner l'écran :

La coque supérieure déclipsée peut maintenant être retirée.

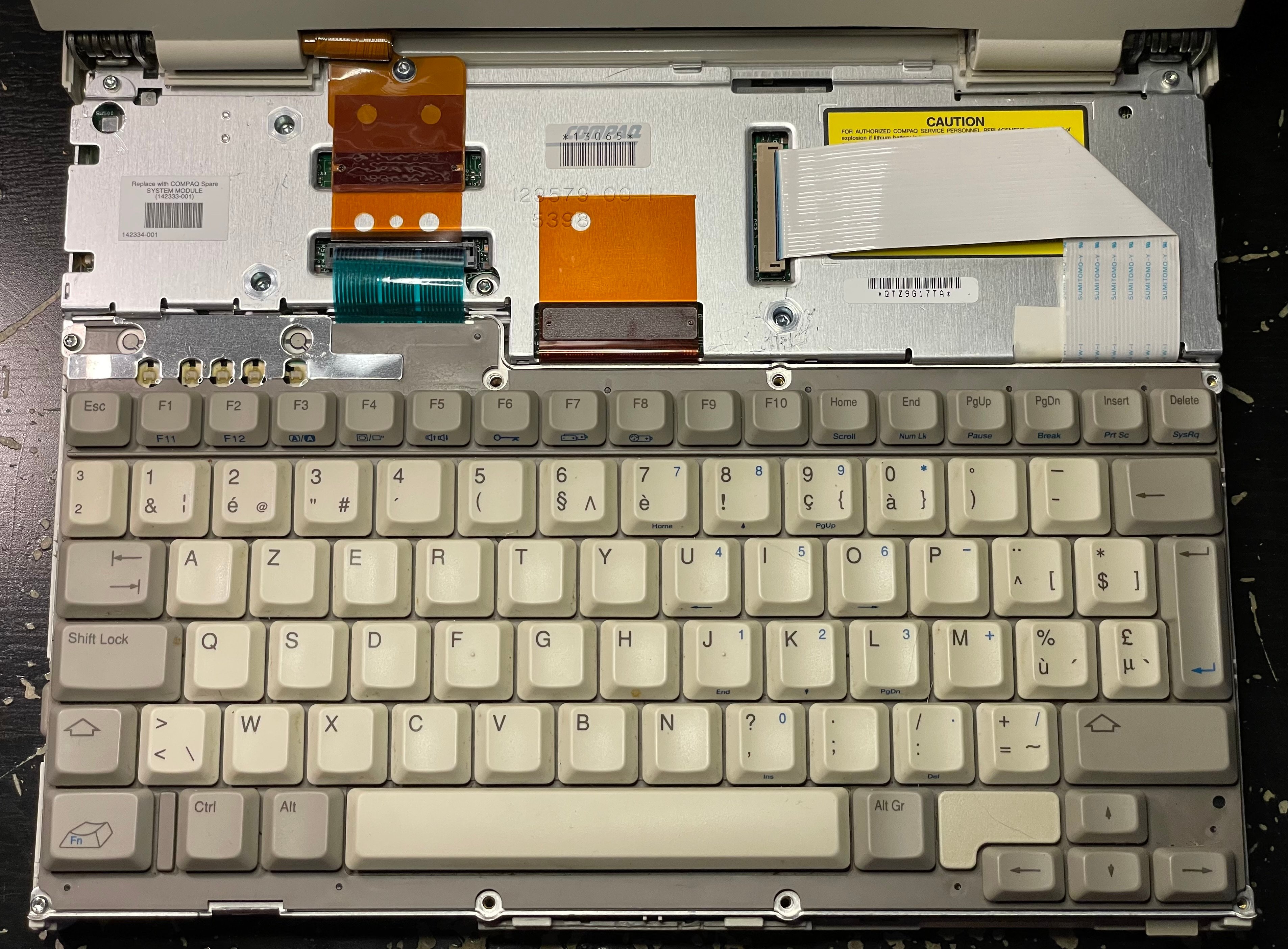

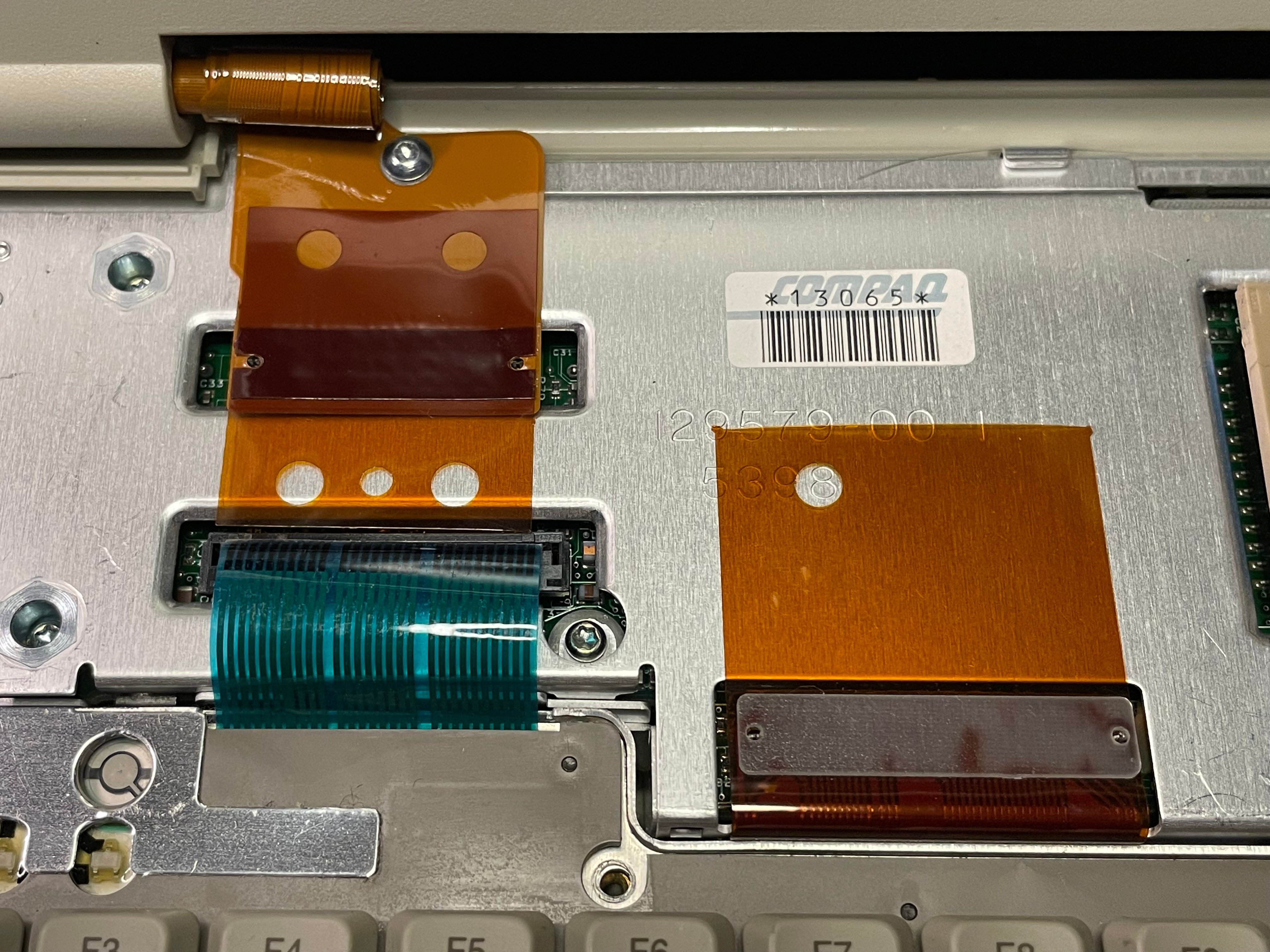

On a accès désormais aux vis internes et aux nappes de connexions.

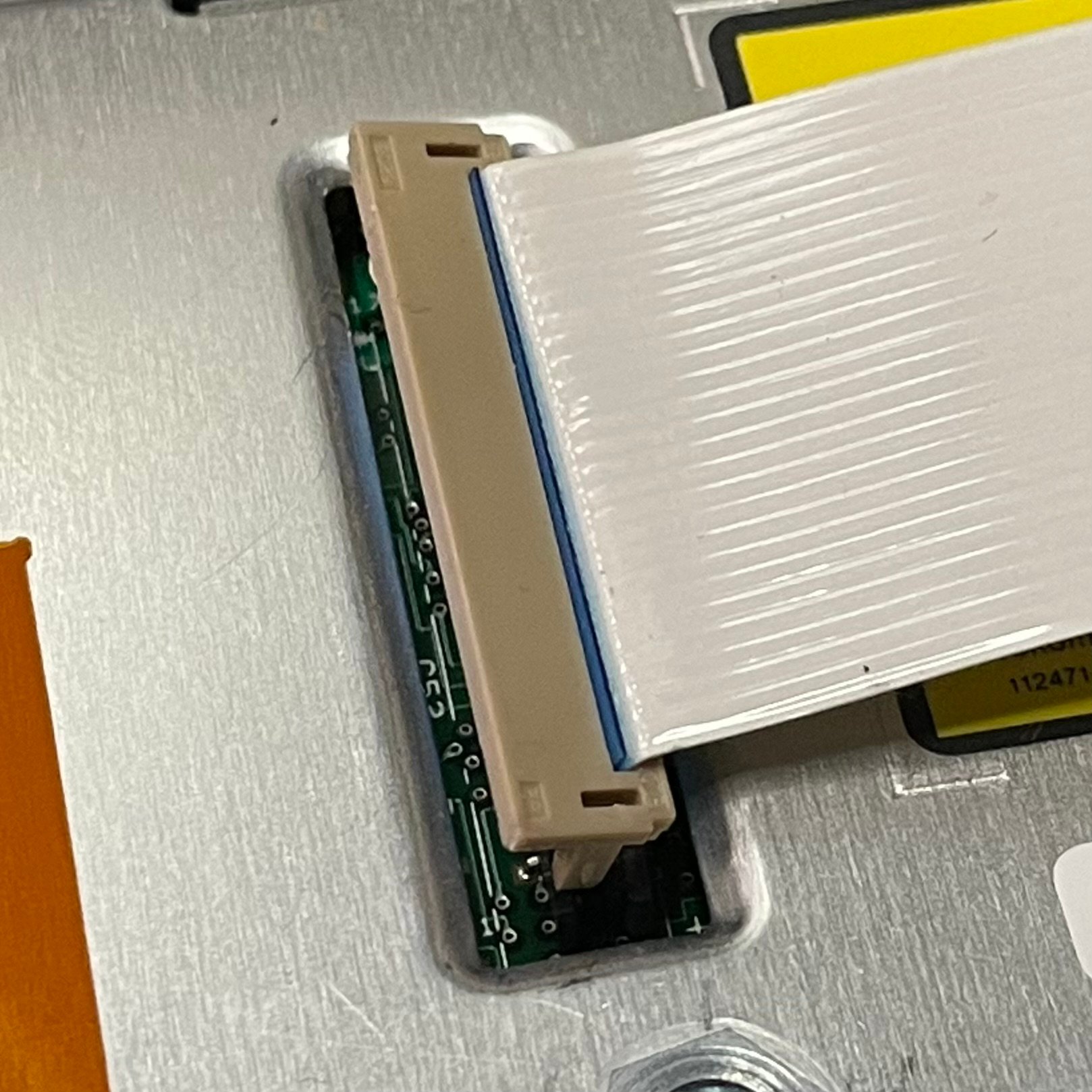

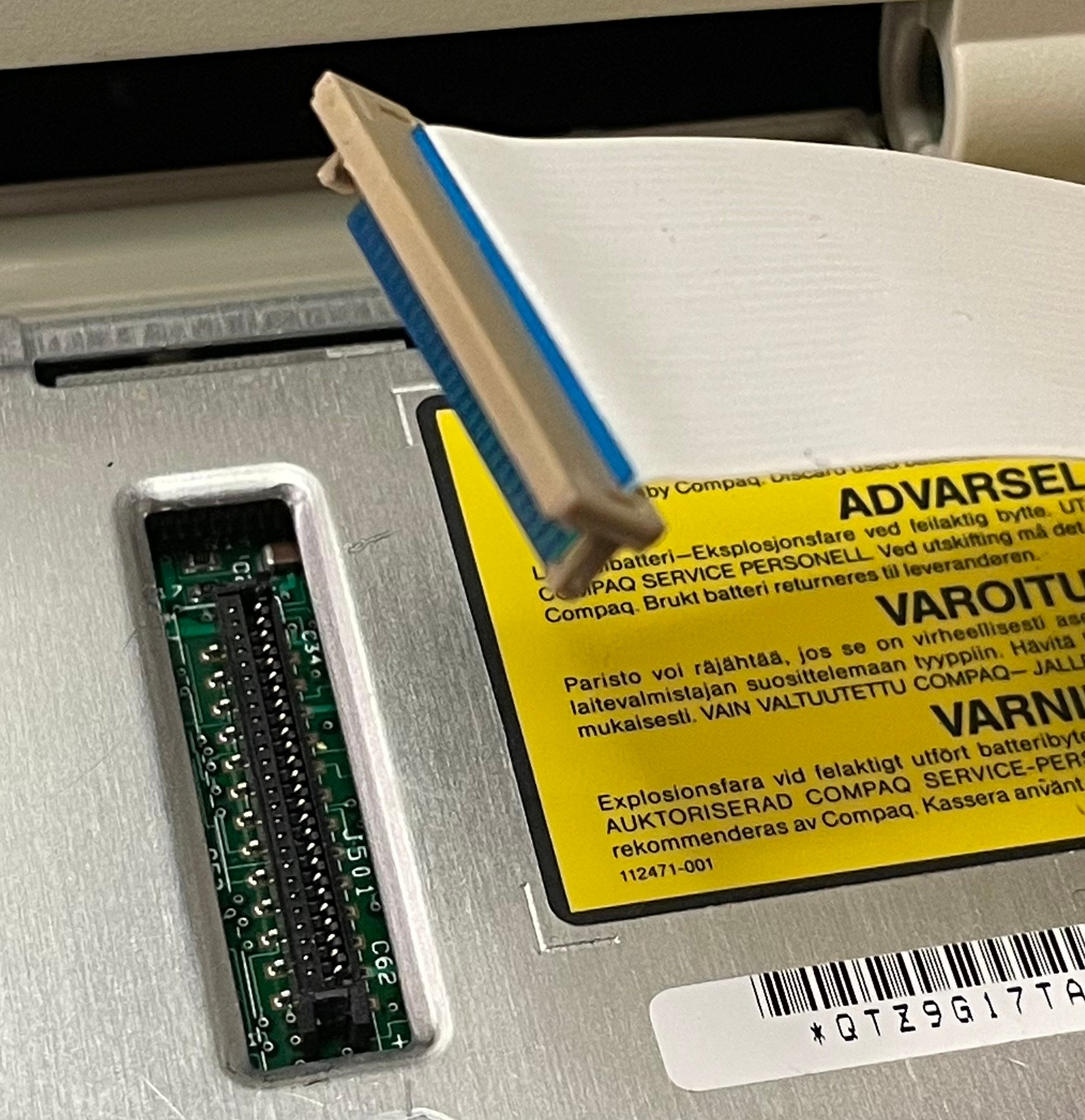

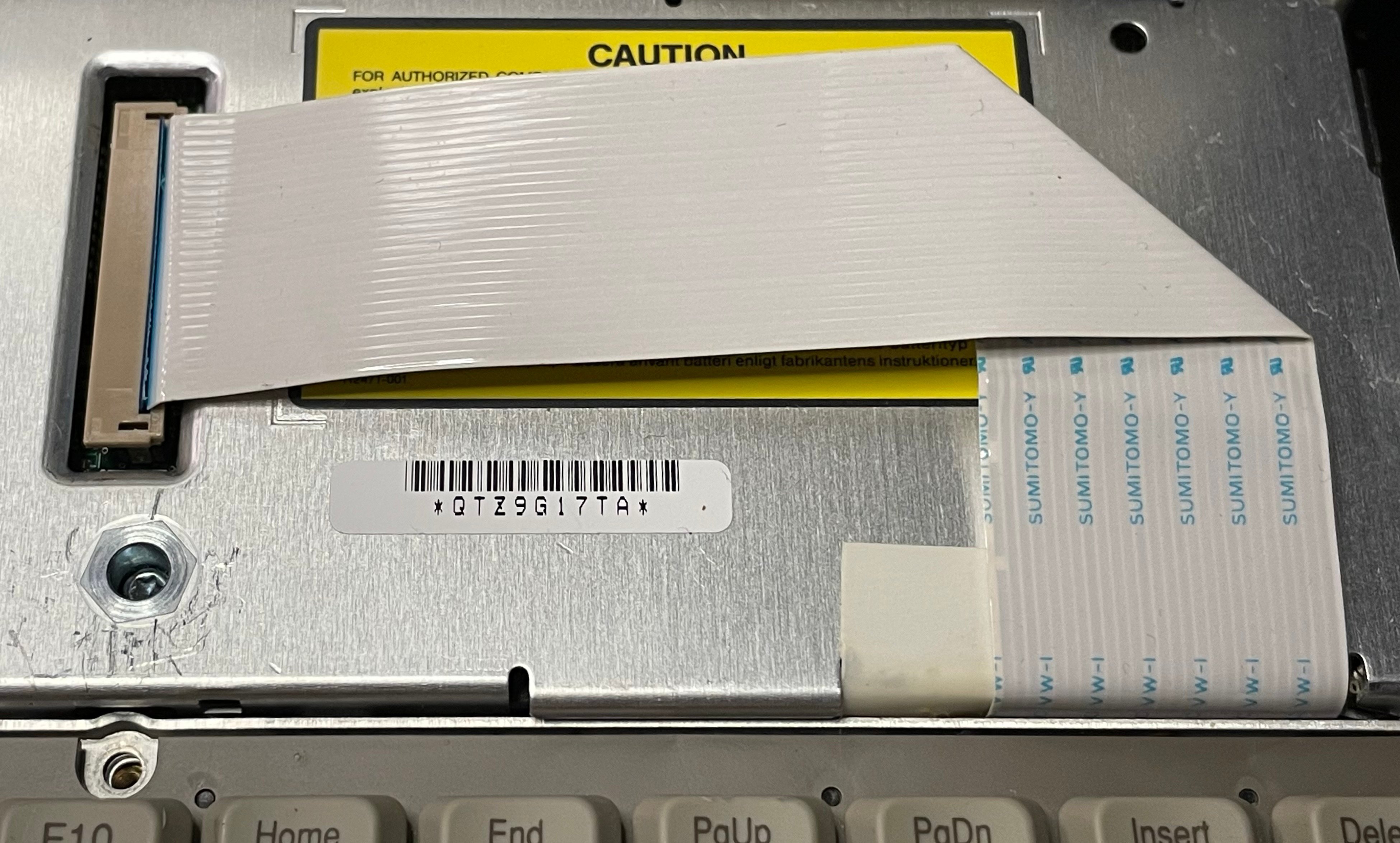

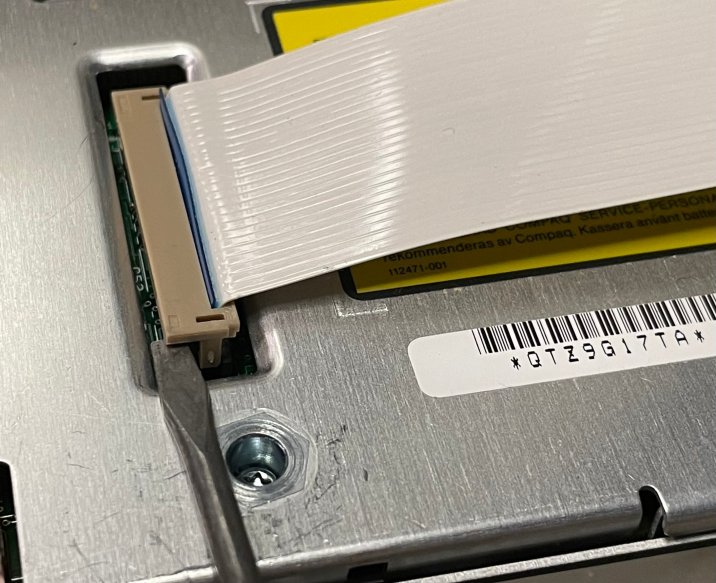

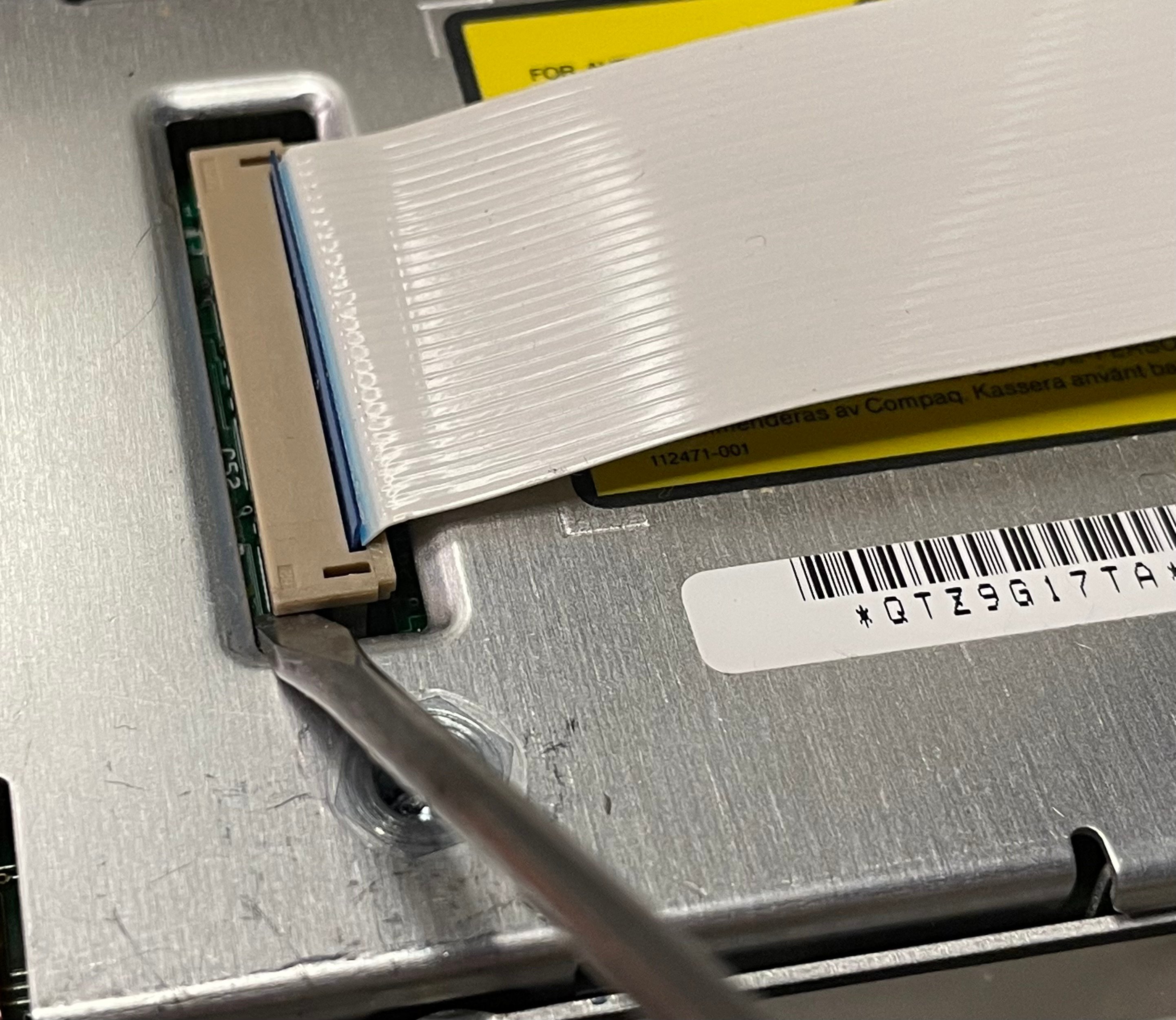

Pour retirer le lecteur de disquettes, on peut déjà déconnecter sa nappe à l'aide d'un tourne-vis plat.

Les autres nappes peuvent être laissées connectées.

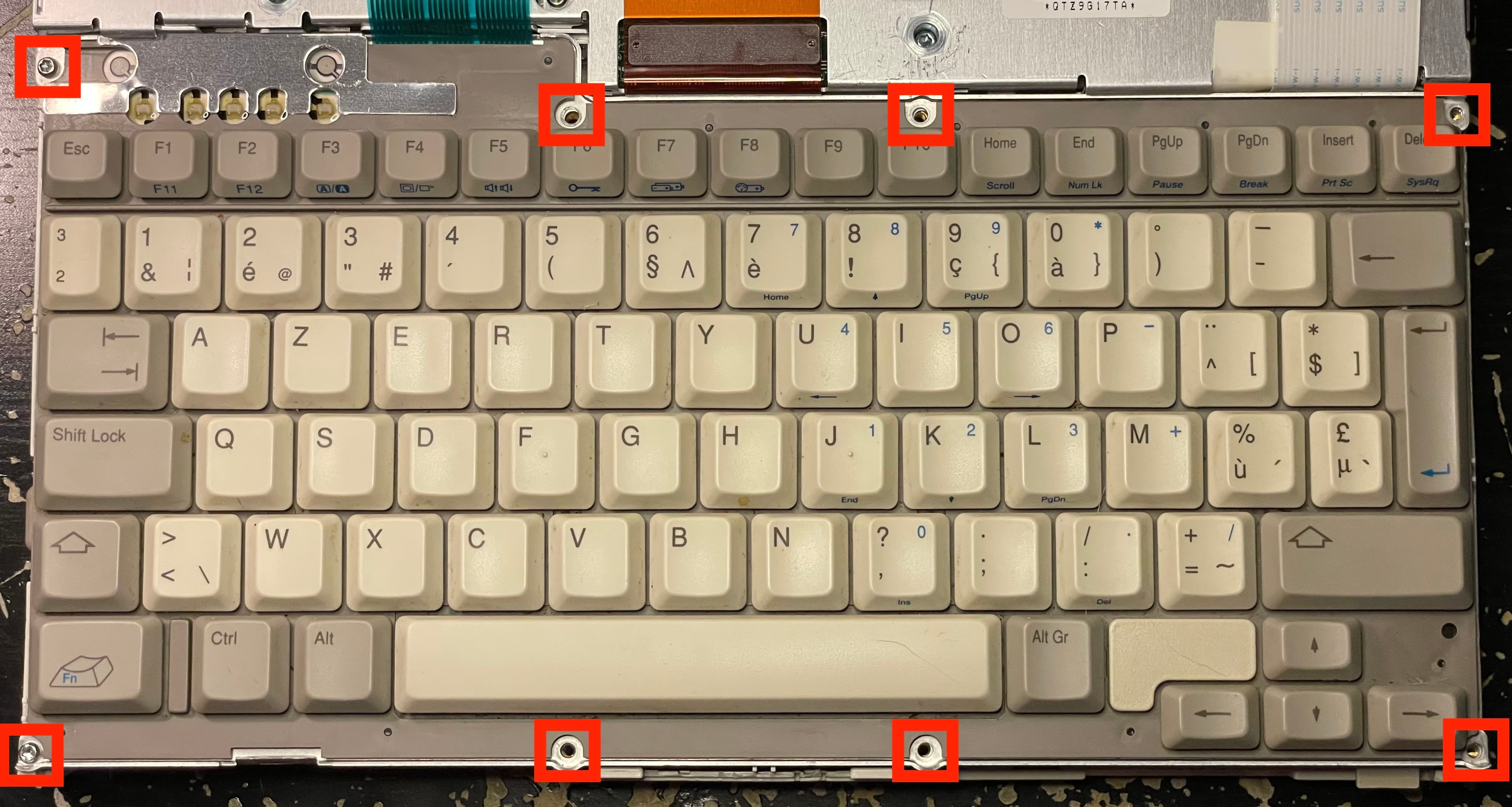

Retirer ensuite les vis suivantes :

Il en manque quelques unes sur la photo car j'avais déjà démonté cet ordinateur il y a quelques années et il semblerait que j'ai oublié d'en remettre une partie qui sont je ne sais où maintenant.

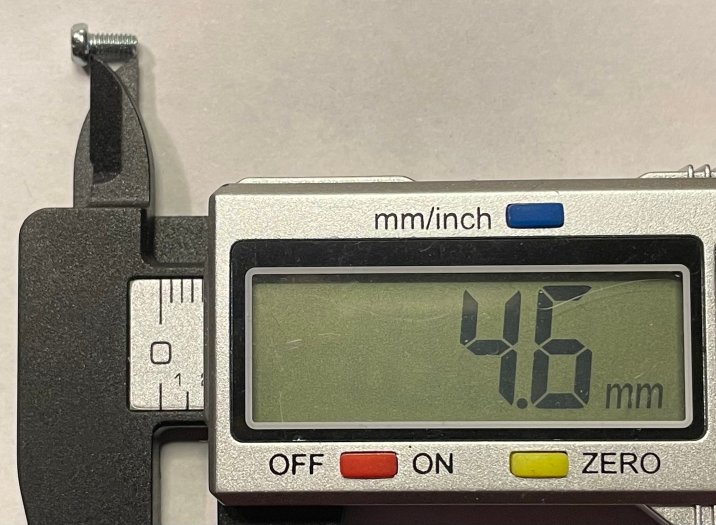

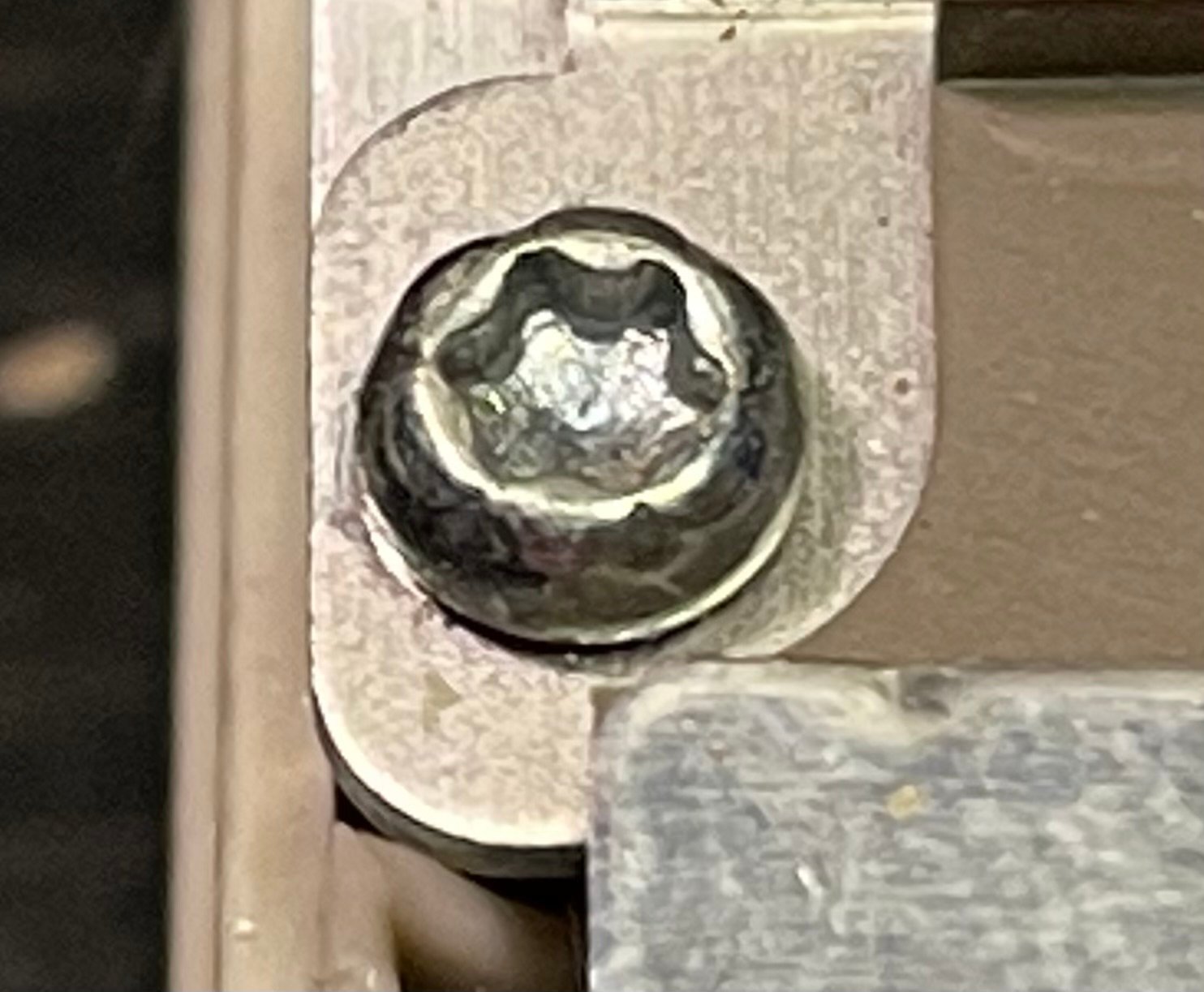

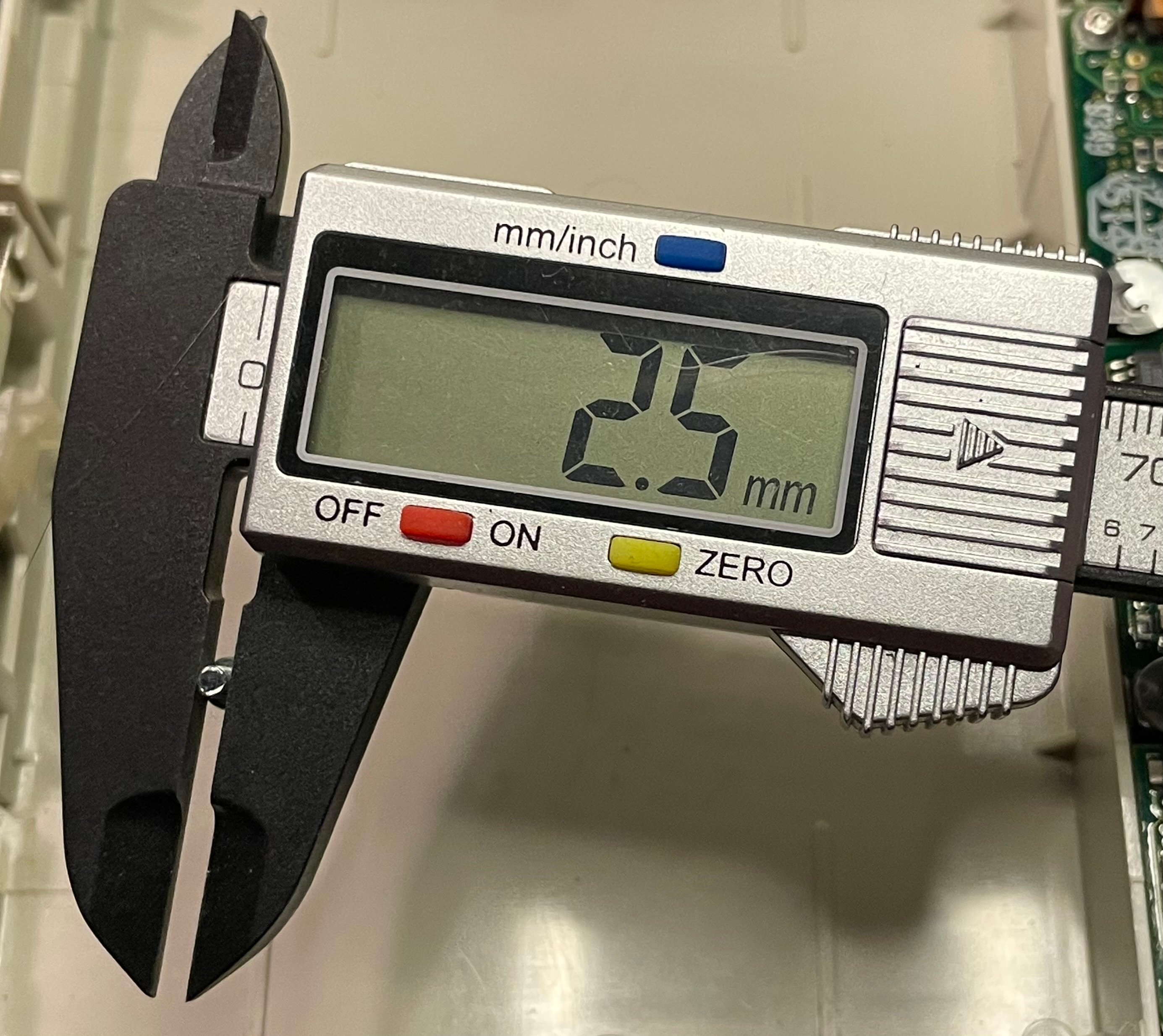

Pour remplacer les vis manquantes, celles existantes sont des vis à tête torx et un filetage M2,5 de 4,5mm de profondeur.

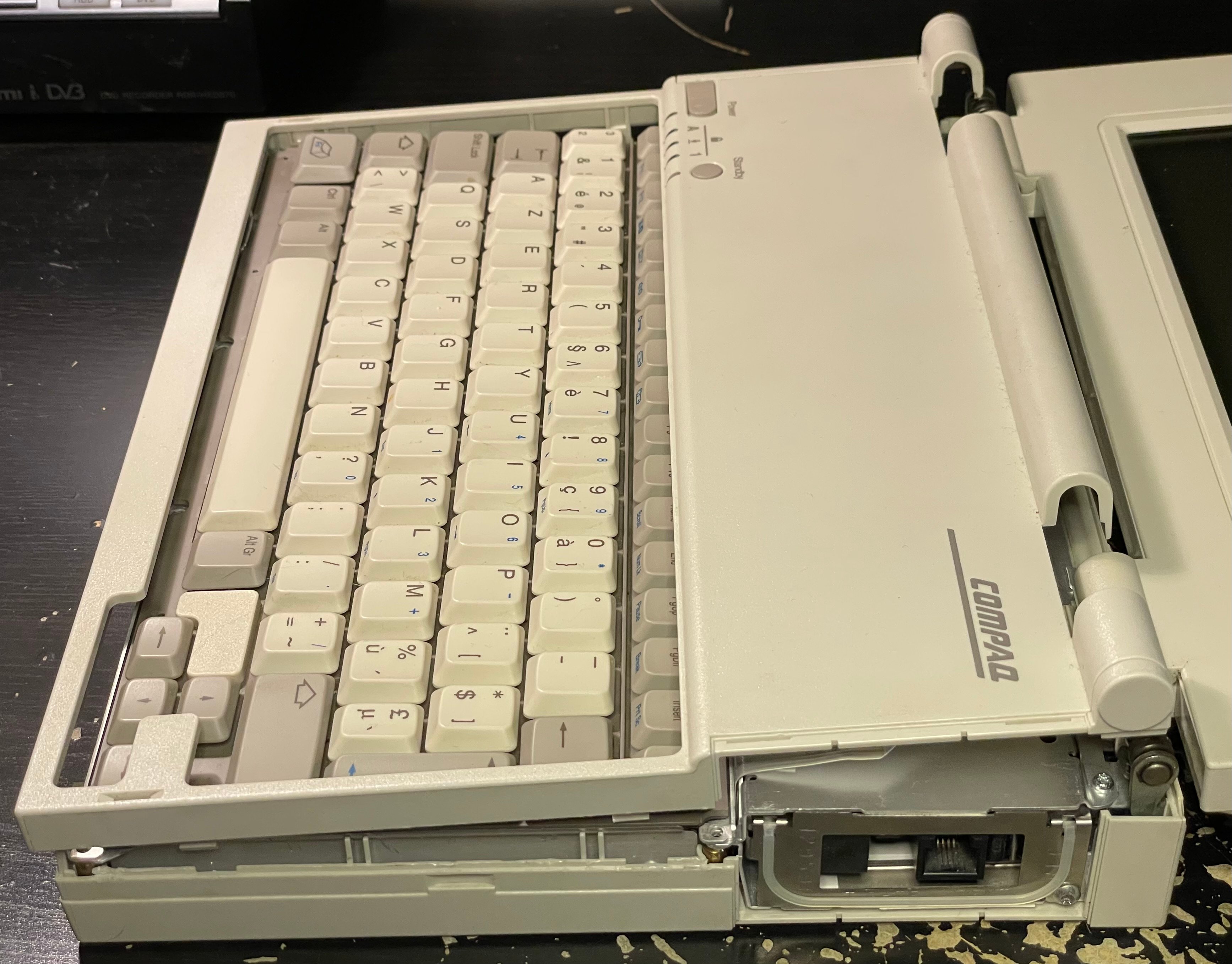

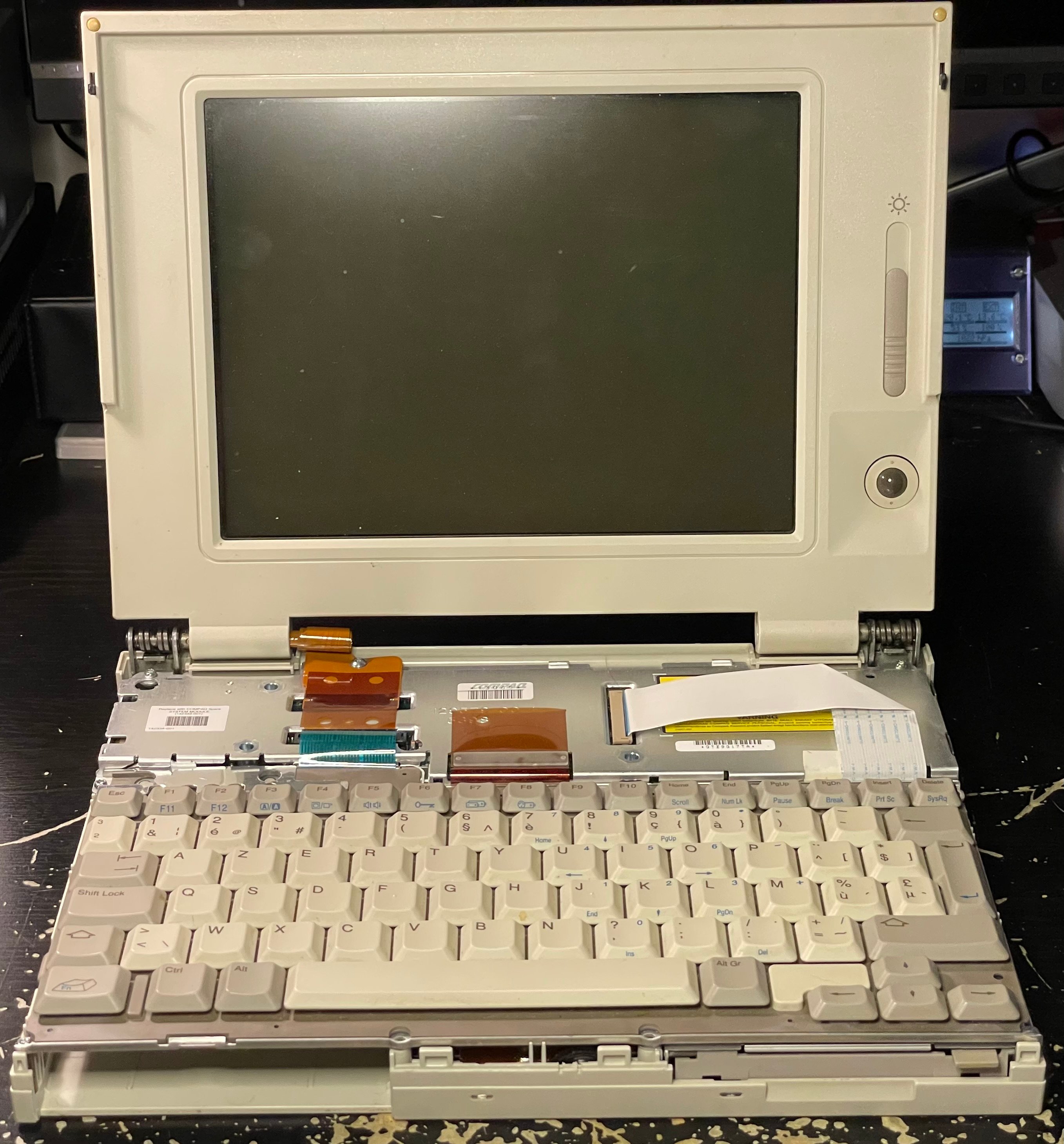

Après avoir retiré les vis, le clavier peut être levé et rabattu doucement sur l'écran.

On a maintenant accès au disque dur et au lecteur de disquettes.

Ces deux éléments étaient tenus en place avec les vis du clavier.

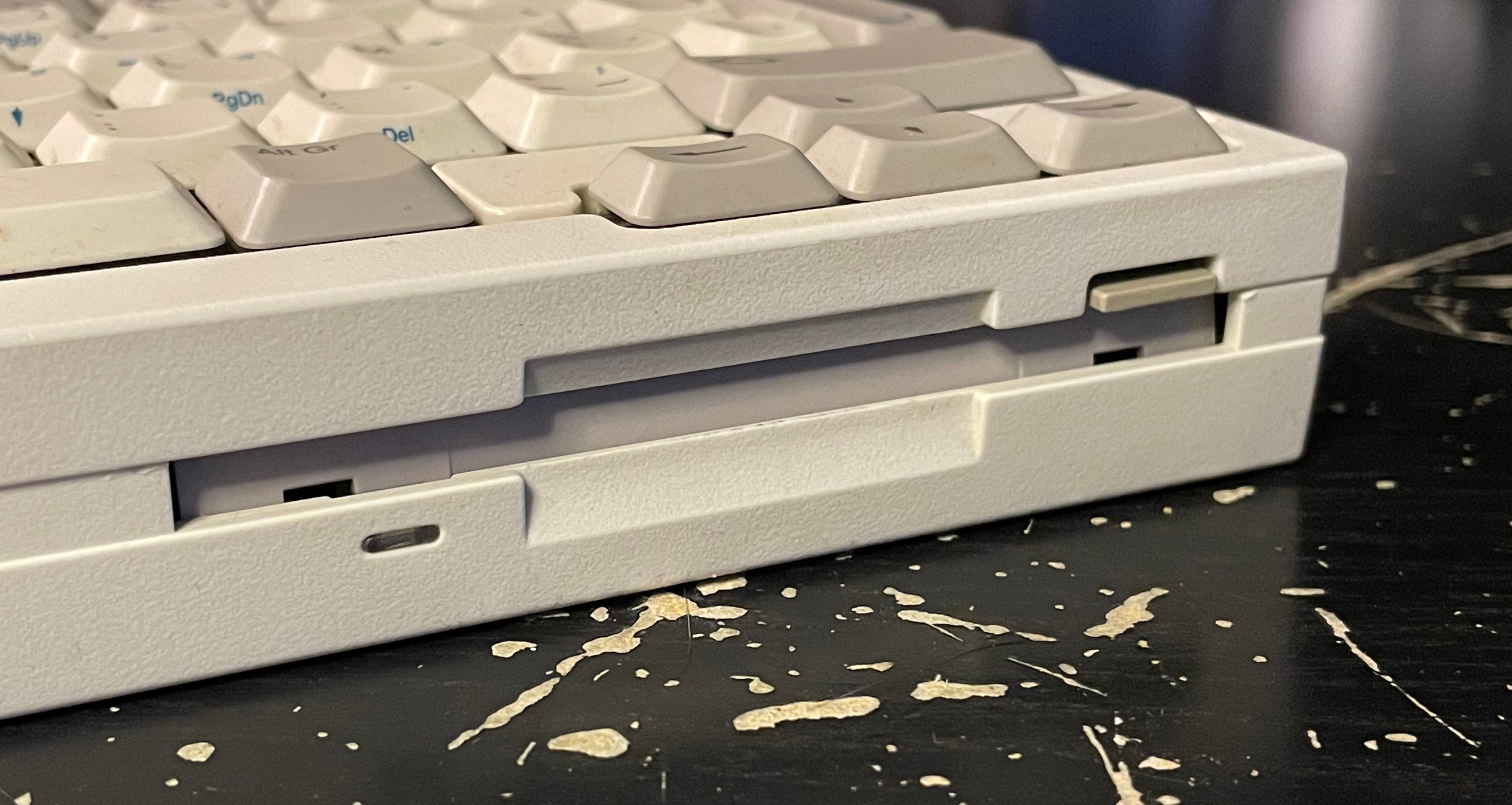

Il est possible de retirer le lecteur de disquettes en tirant de son logement.

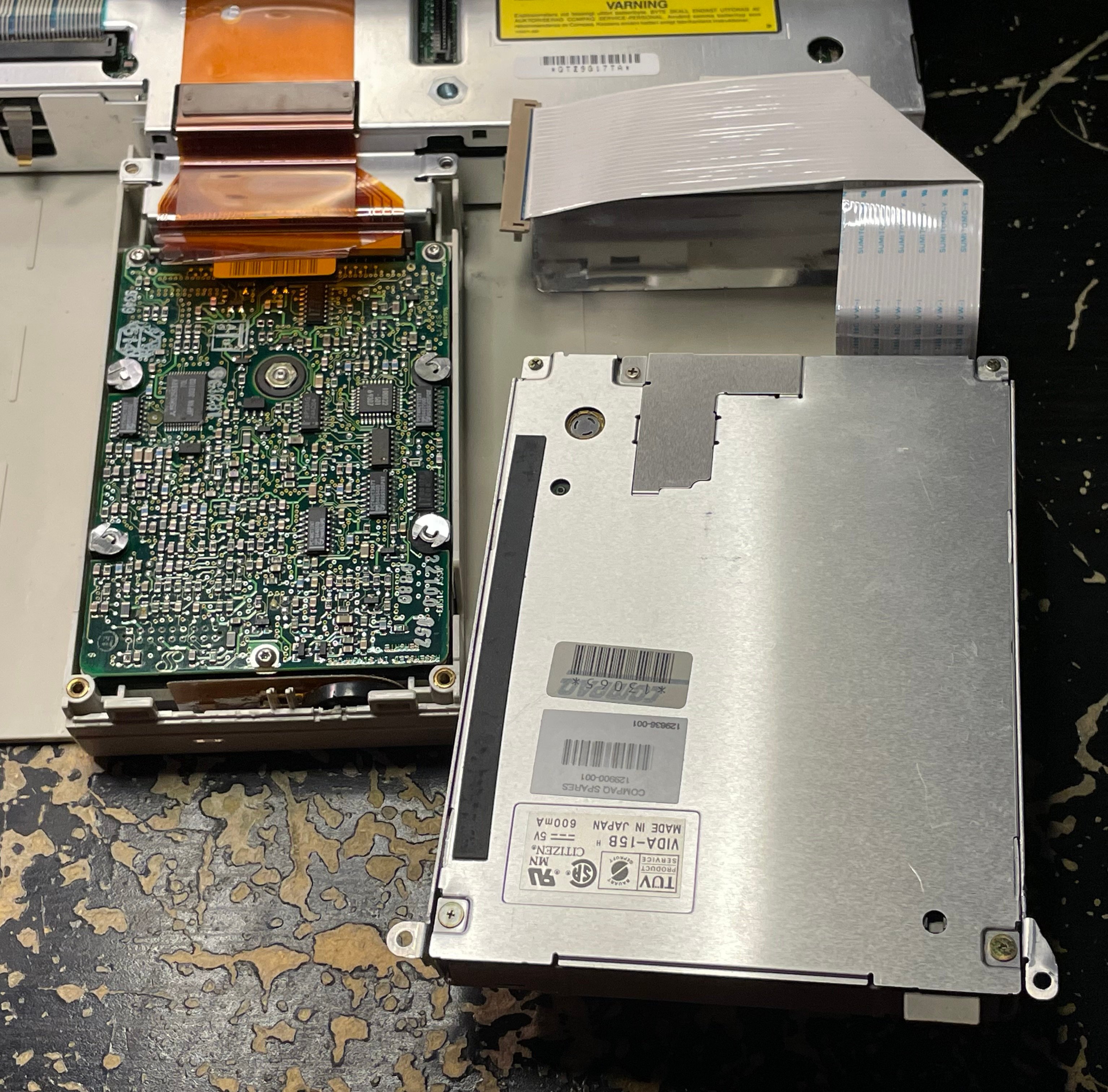

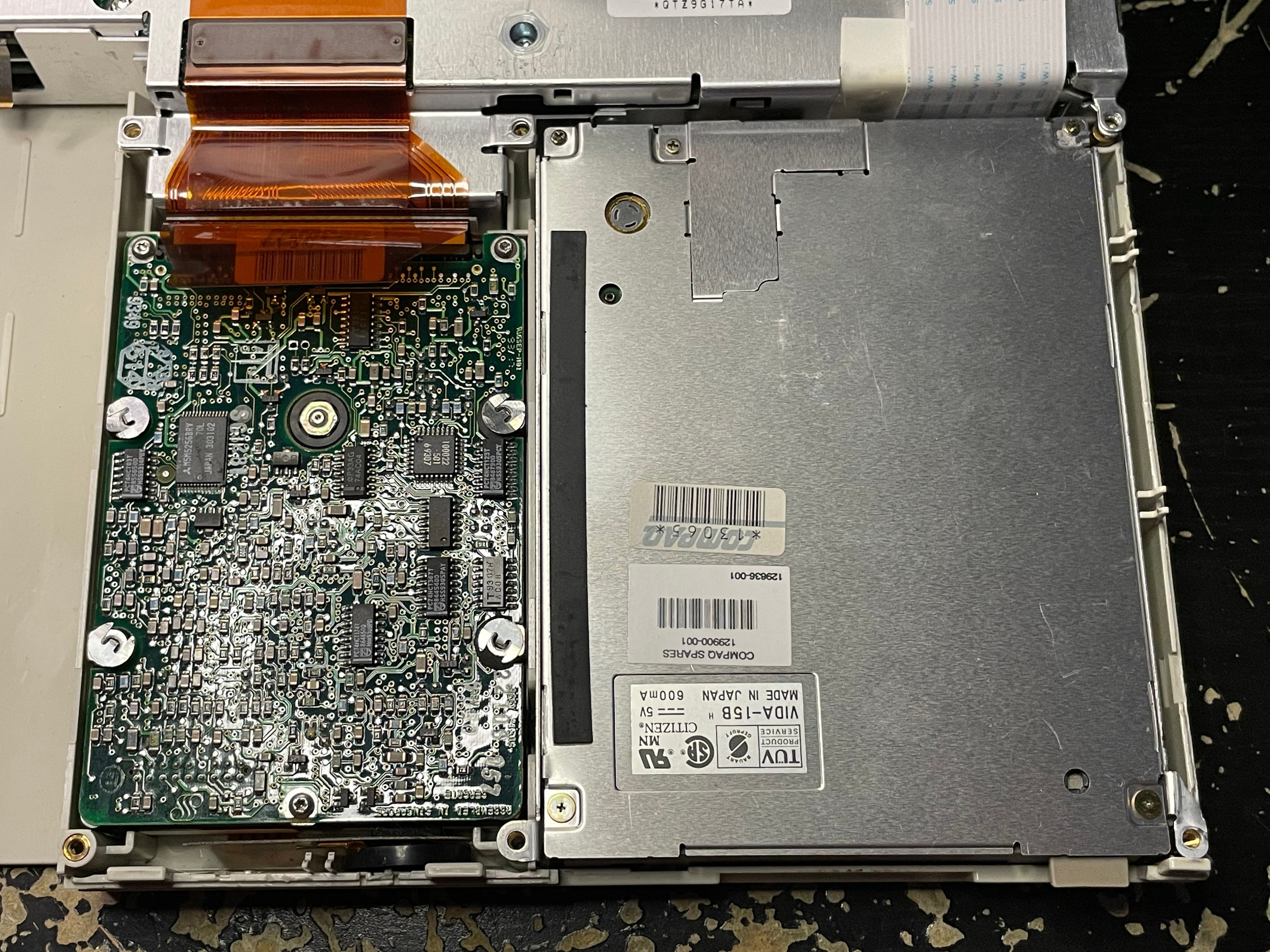

Et voilà le lecteur de disquettes à analyser !

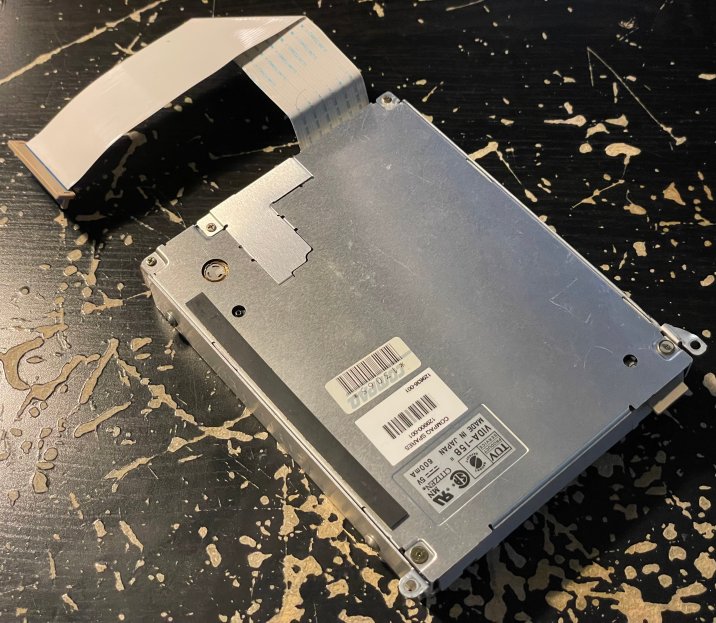

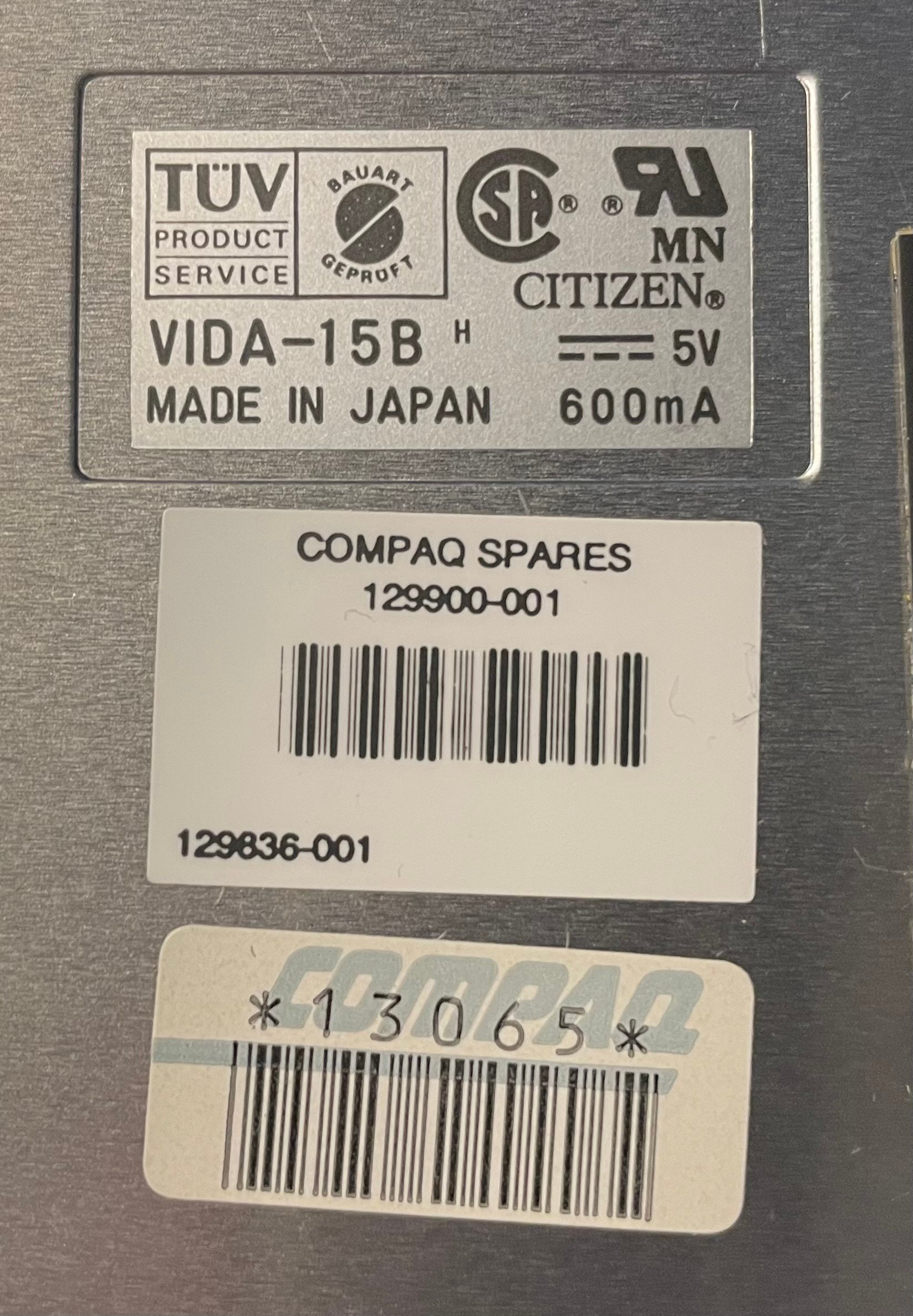

Il s'agit ici d'un lecteur Citizen VIDA-15B.

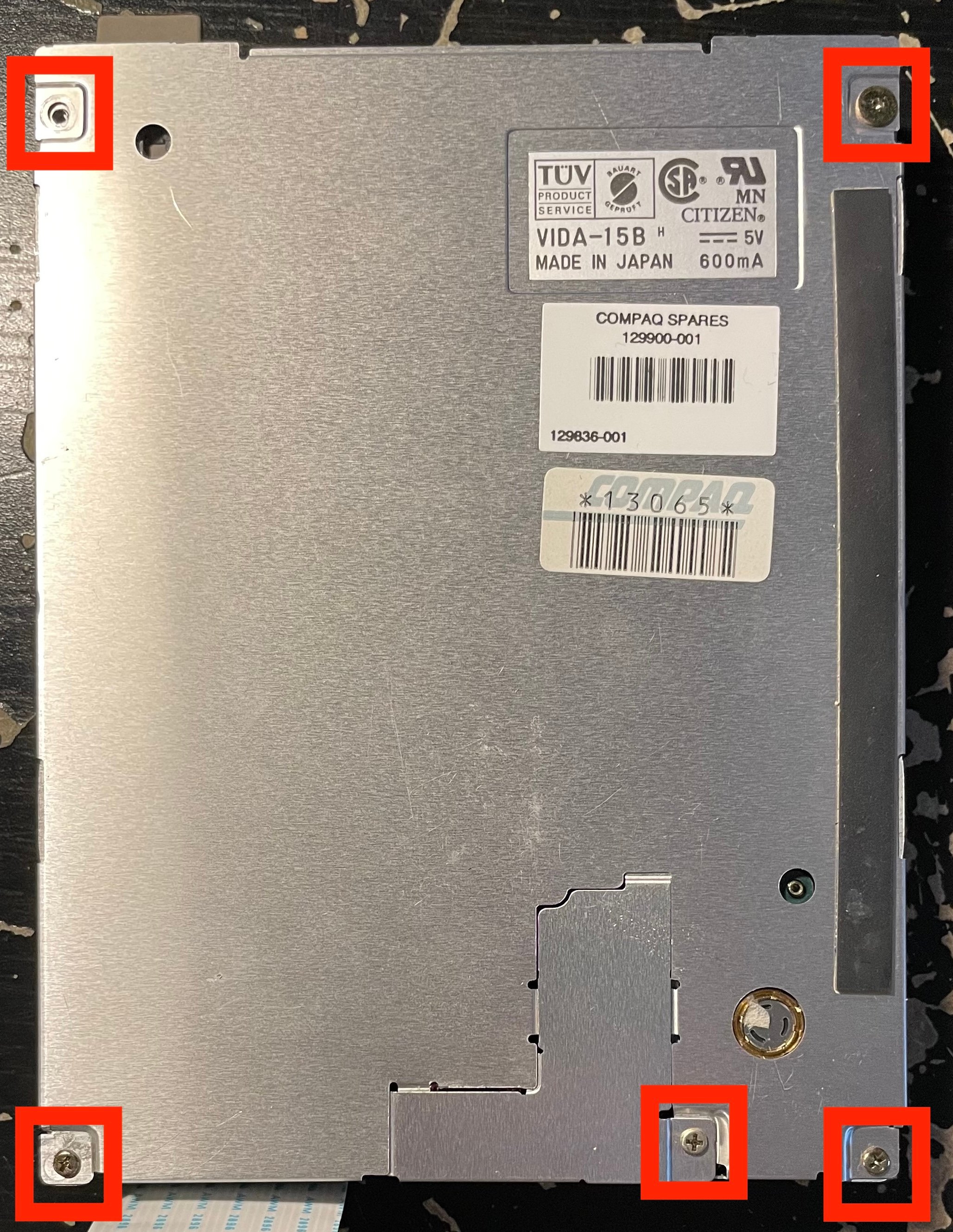

Pour accéder à l'intérieur, il faut retirer les vis suivantes sur le dessus du lecteur.

Pour la vis en haut à gauche, là c'est pas encore une vis que j'ai perdu. Je l'avais déjà enlevée avant de faire la photo.

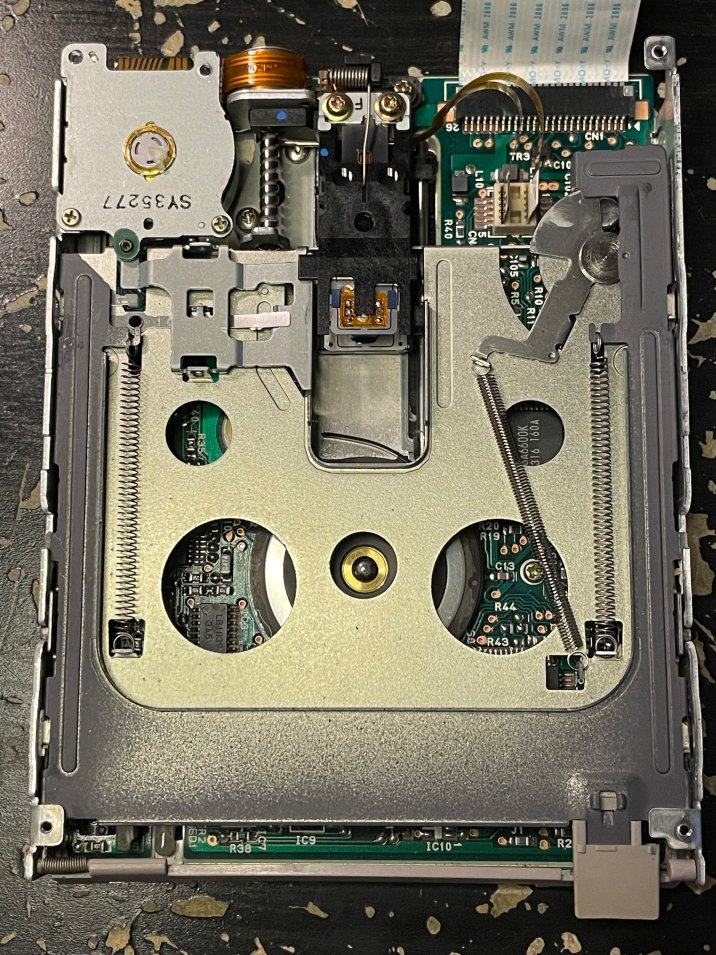

Puis on peut tirer sur la coque supérieure du lecteur pour l'enlever et voir l'intérieur du lecteur.

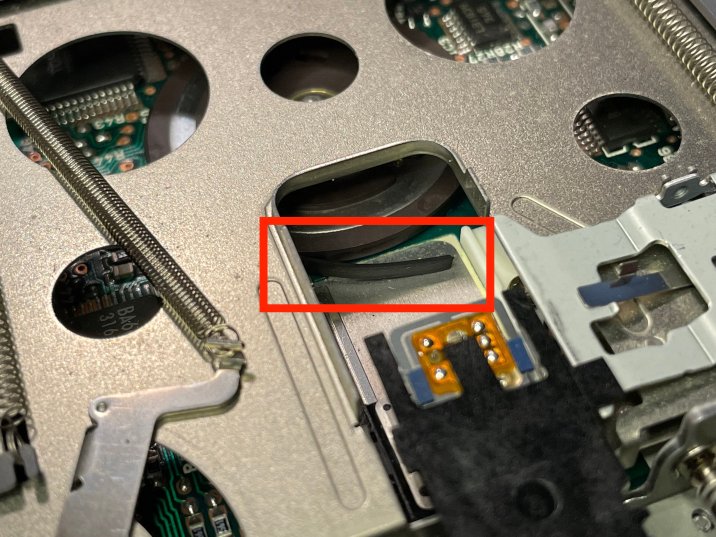

J'ai pu voir à travers la cage d'insertion de disquette qu'il y a une courroie cassée.

Pour mieux voir le problème, il faut retirer la cage d'insertion de disquette.

Désolé, là j'ai pas pensé à faire des photos.

Si je redémonte ce lecteur un jour, je penserai à en faire pour les rajouter ici.

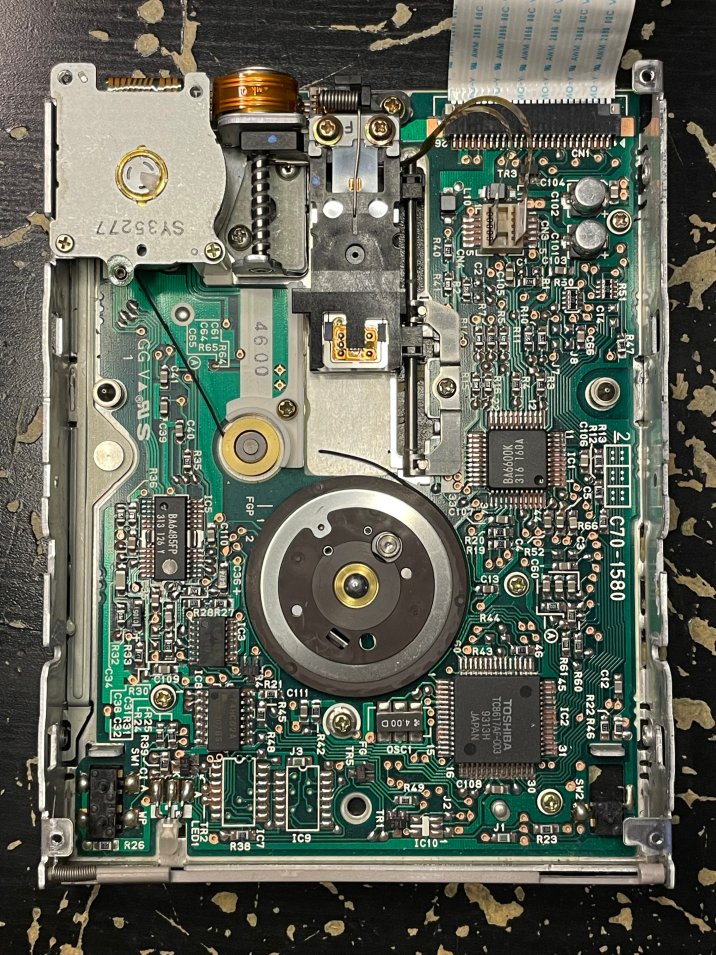

Ensuite, on a directement accès à l'électronique et à la mécanique.

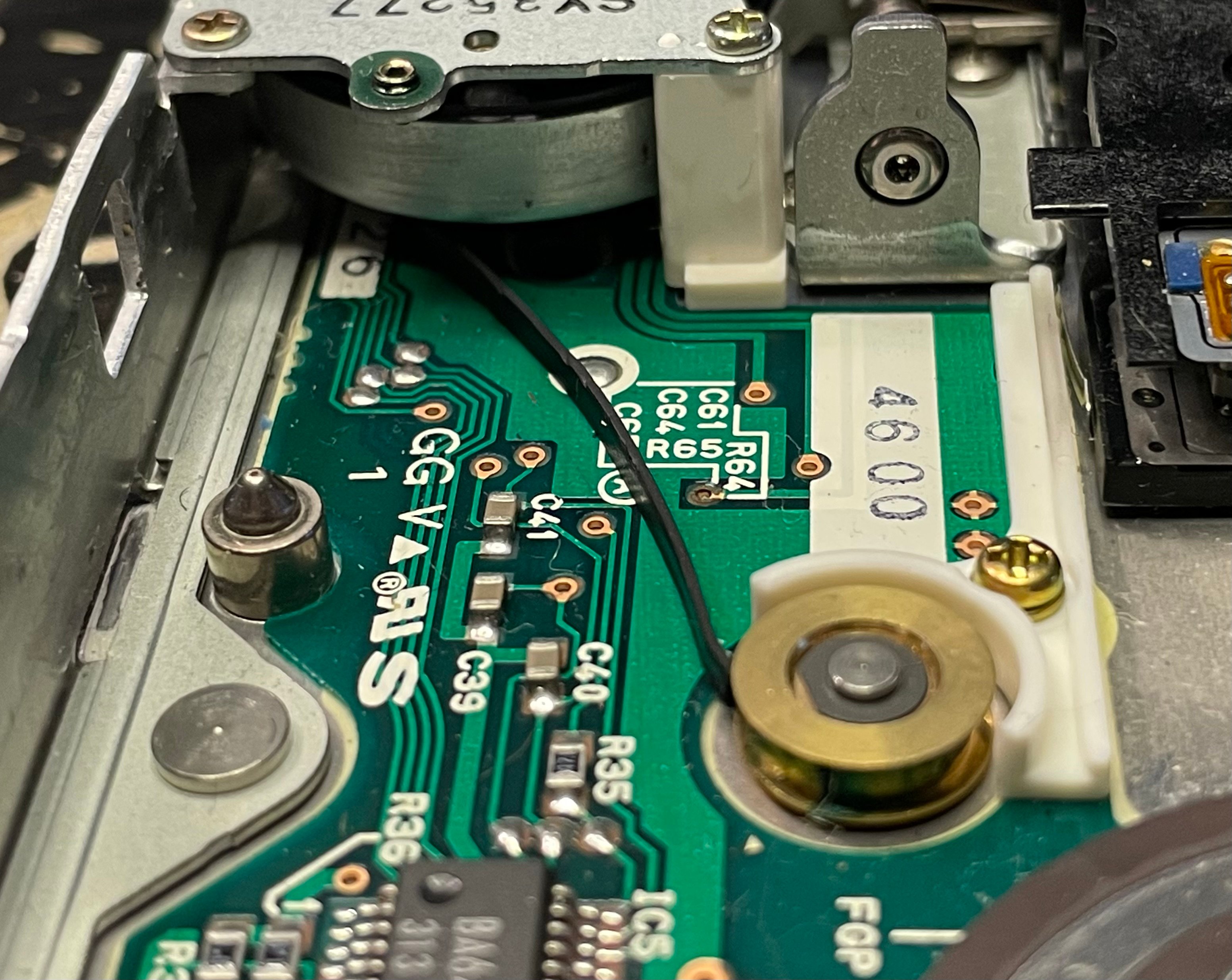

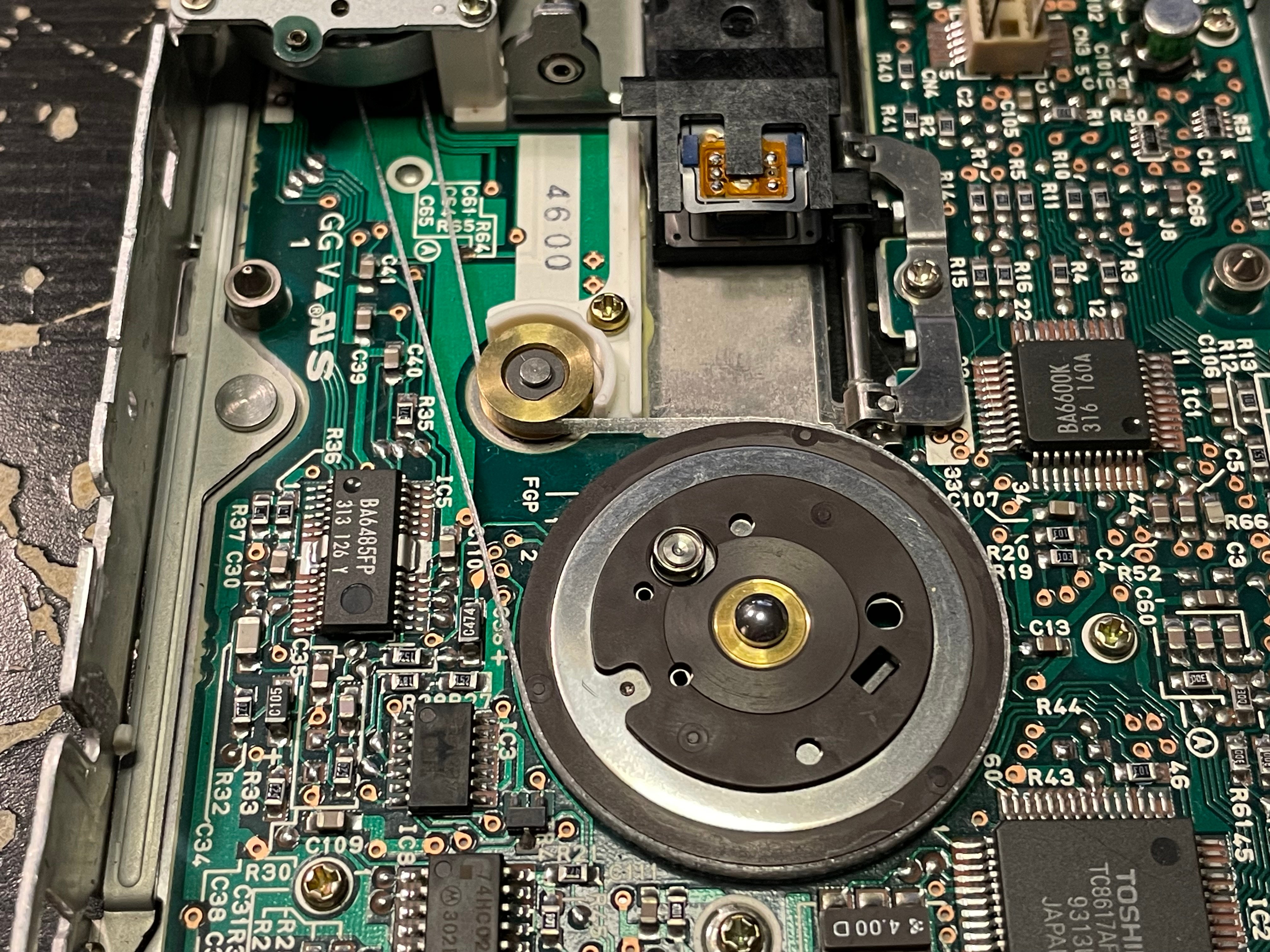

Et on peut bien voir le problème.

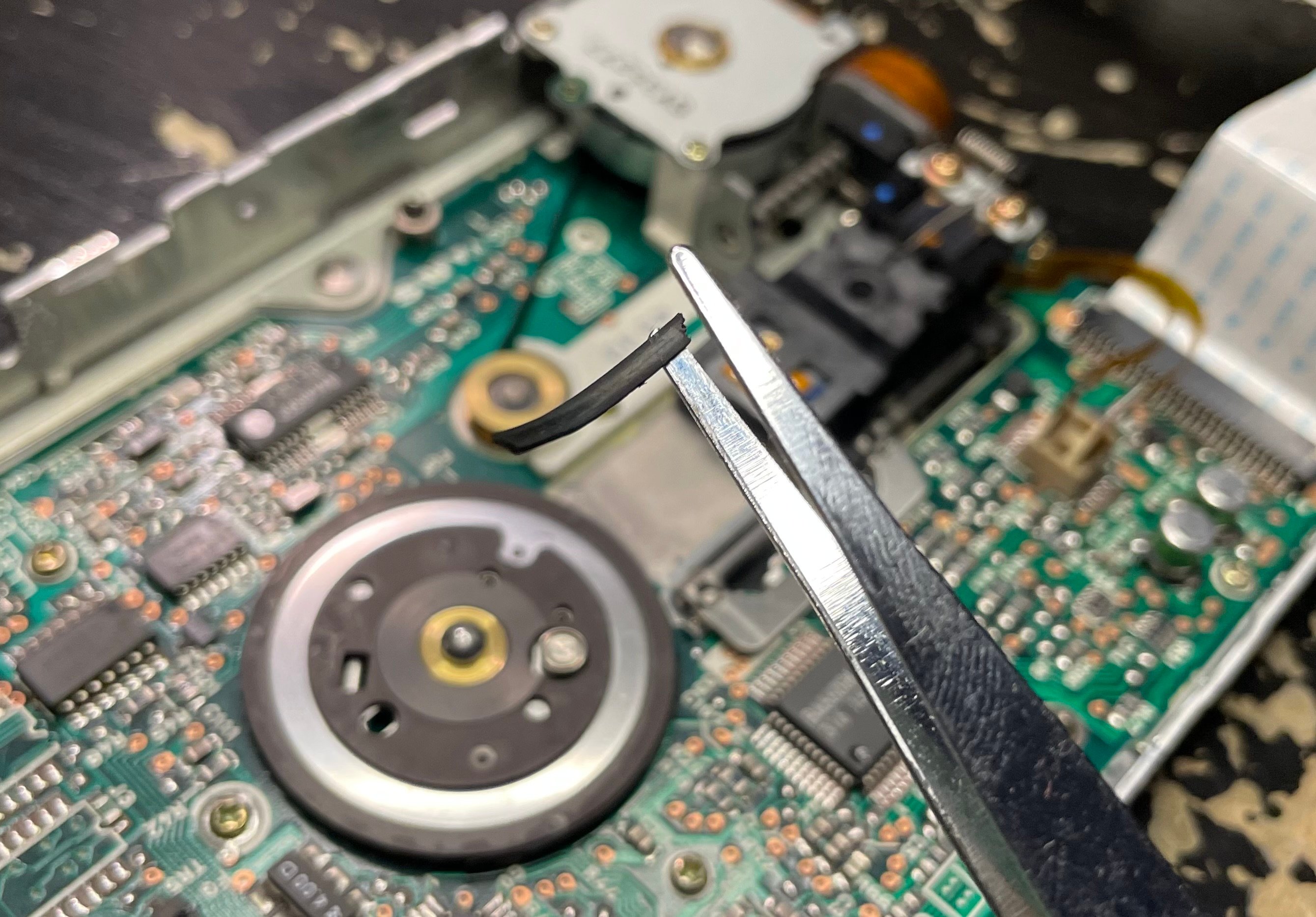

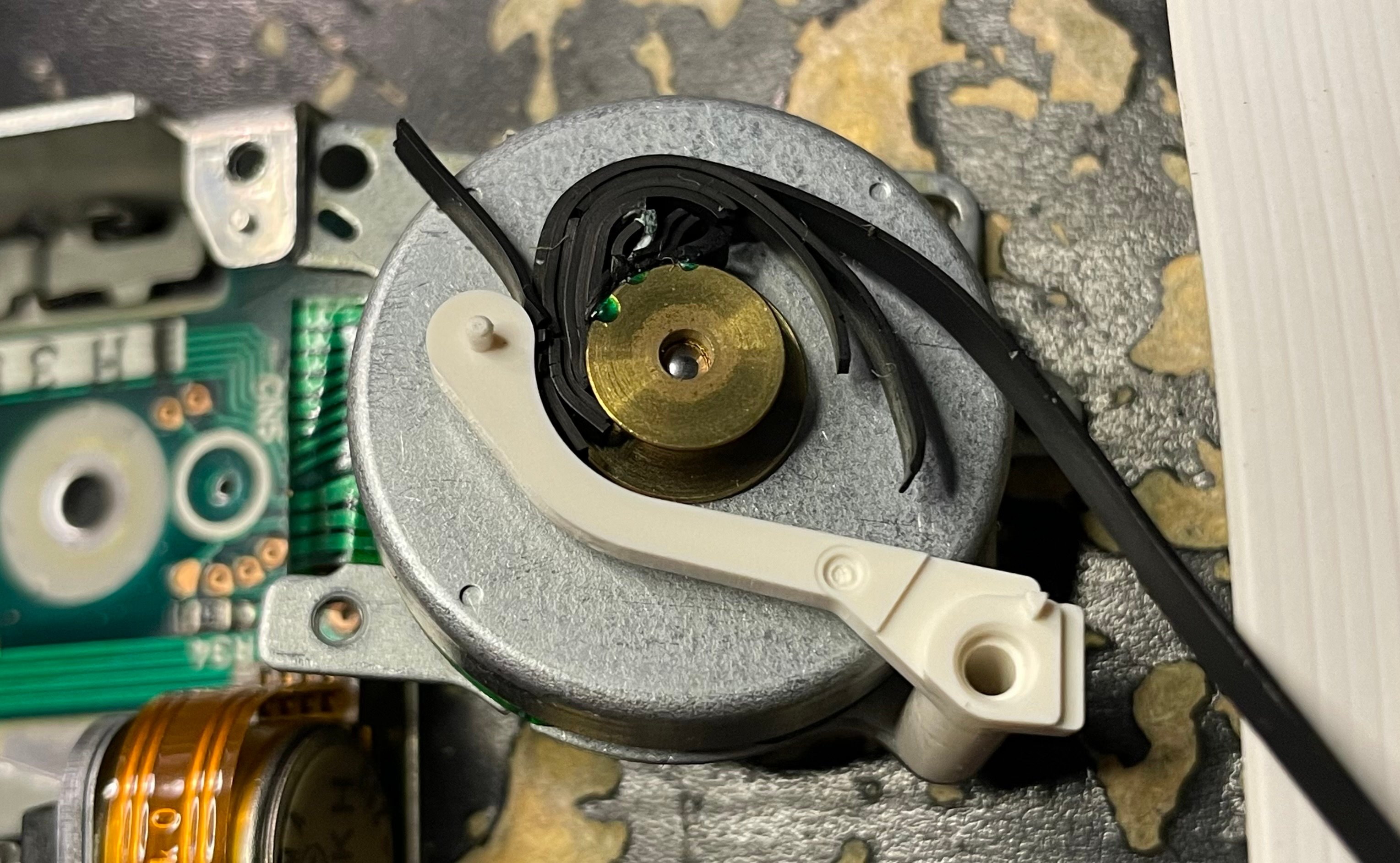

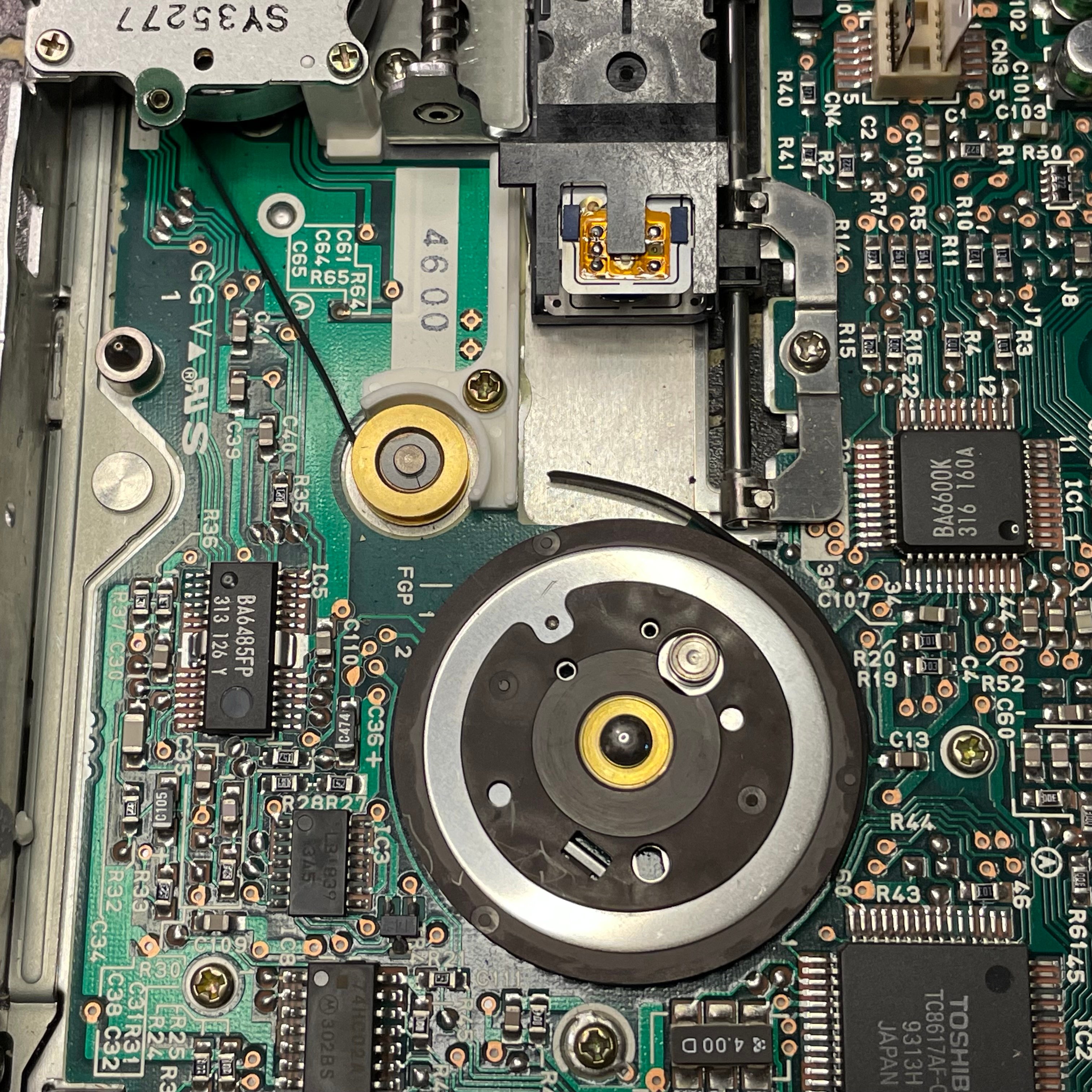

Une courroie, qui est sensée faire tourner un plateau qui permet de faire tourner le disque, a cassé et est devenue collante là où des morceaux sont restés.

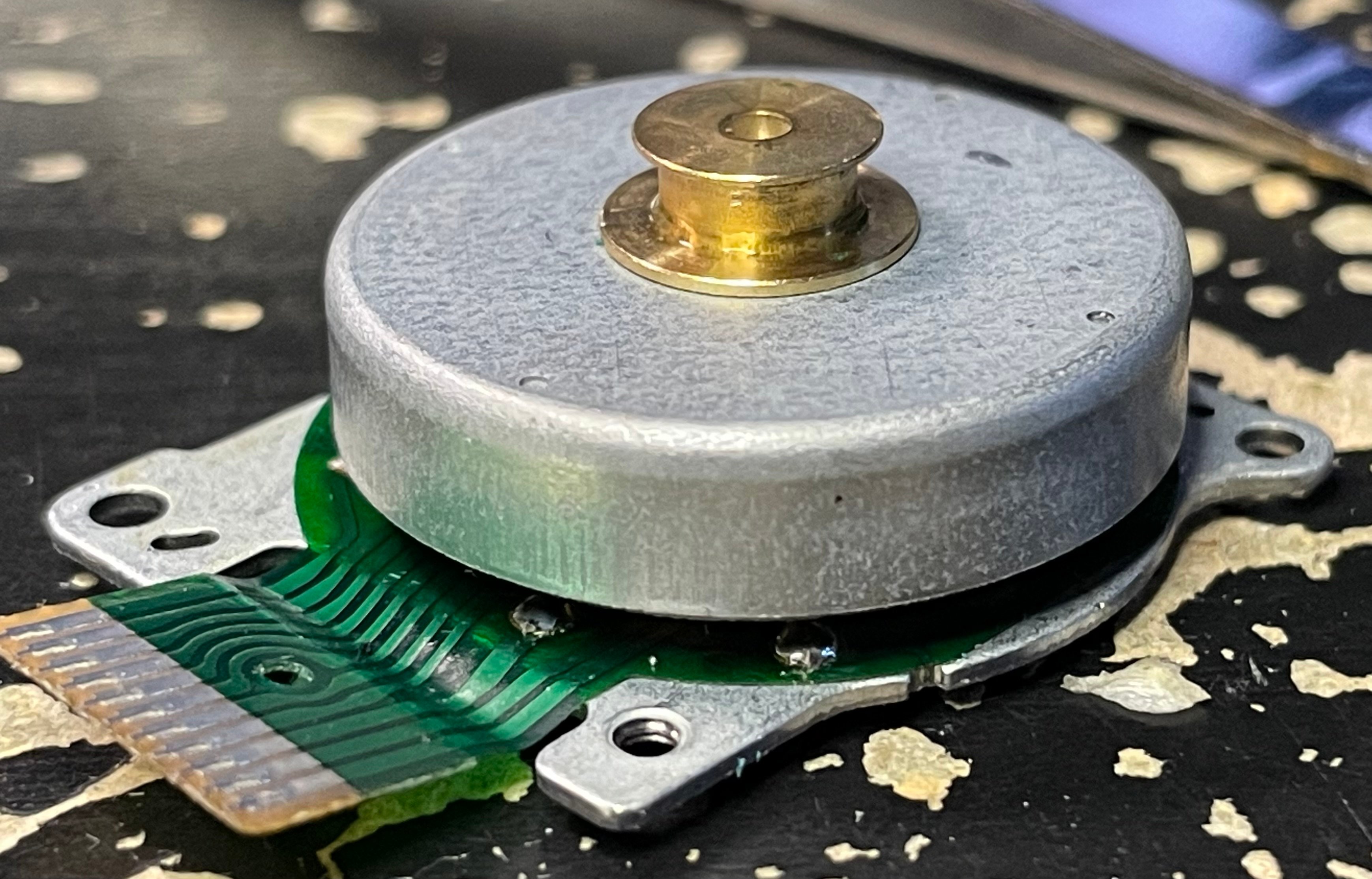

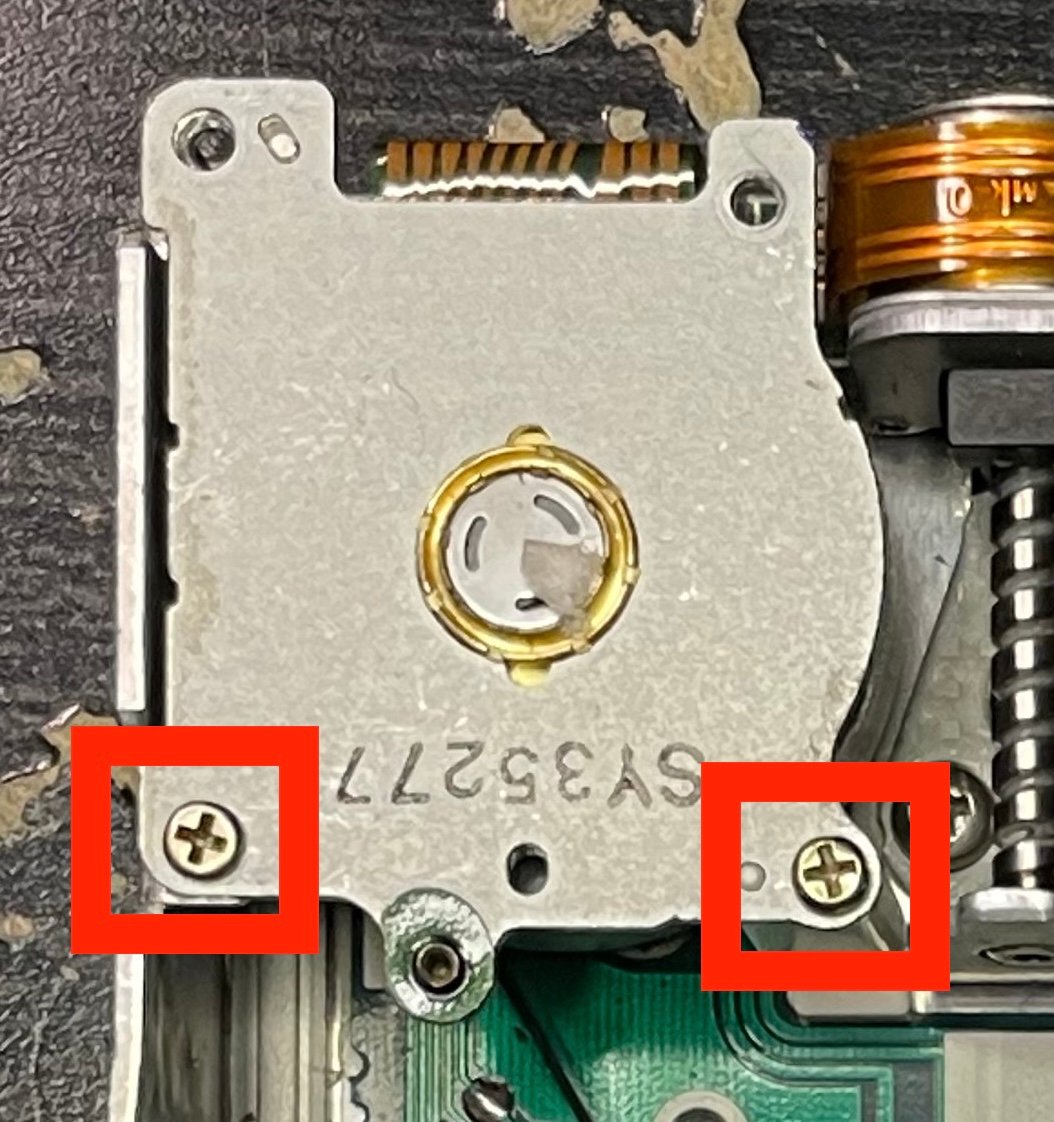

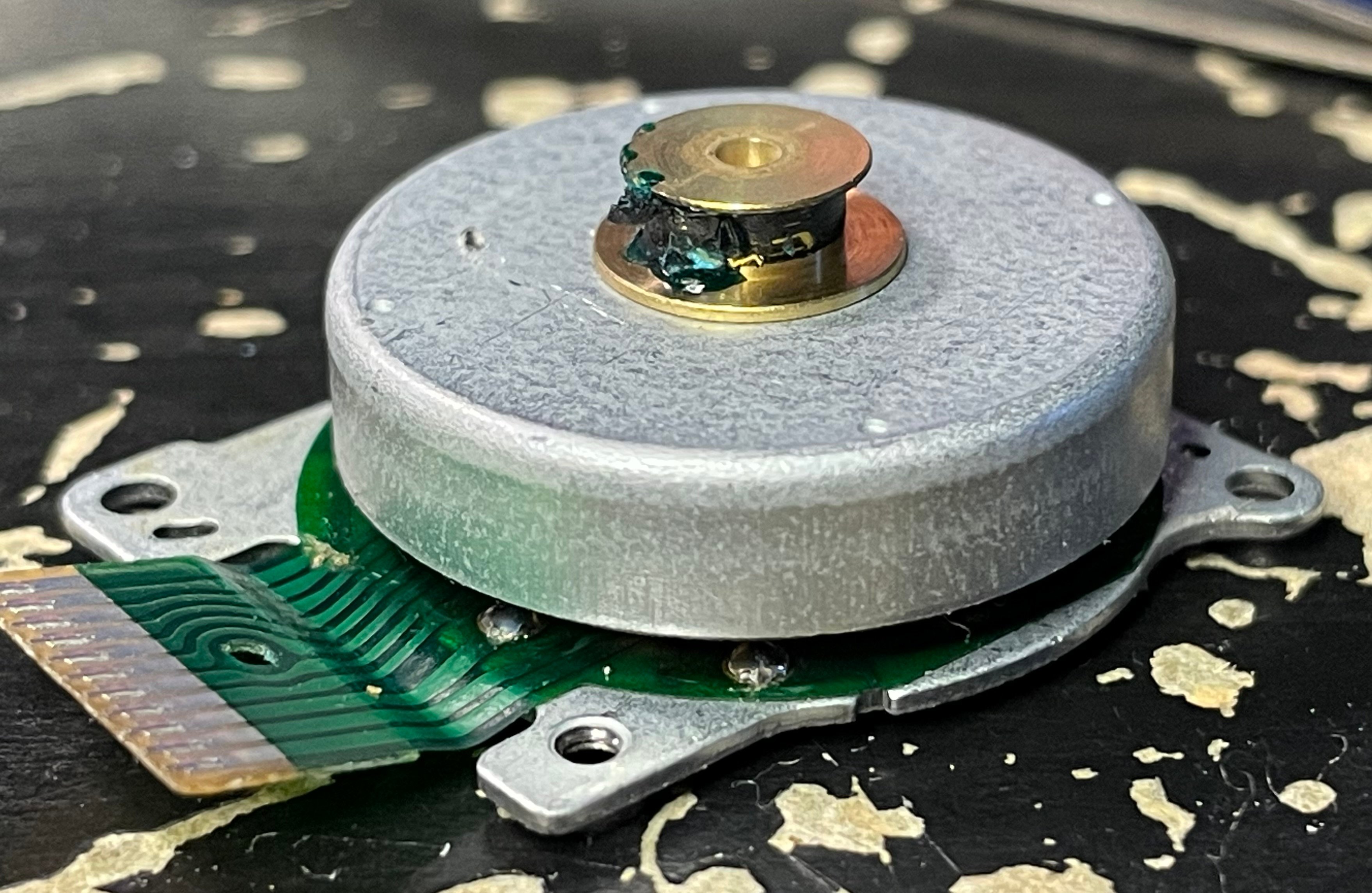

Si on démonte le moteur, situé dans le fond du lecteur, en retirer les deux vis entourés en rouge, on peut voir que de la courroie collante s'est accumulée dessus.

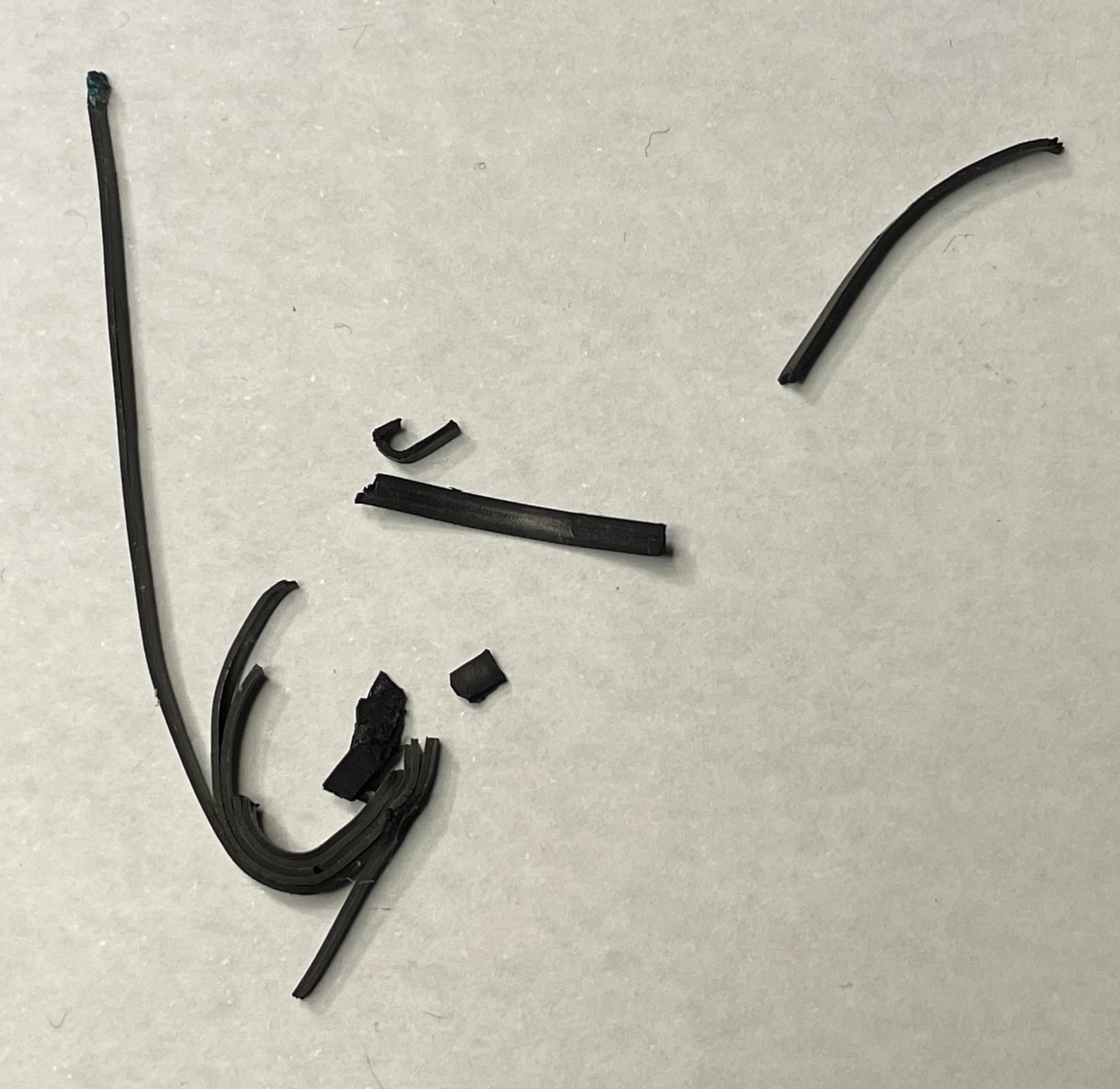

J'ai commencé par retiré les vieux morceaux de courroie collés un peu partout.

Puis j'ai nettoyé tous les passages de courroie à l'alcool isopropylique pour retirer les derniers résidus collants.

Pour déterminer une courroie de remplacement, j'ai mesuré diverses dimensions.

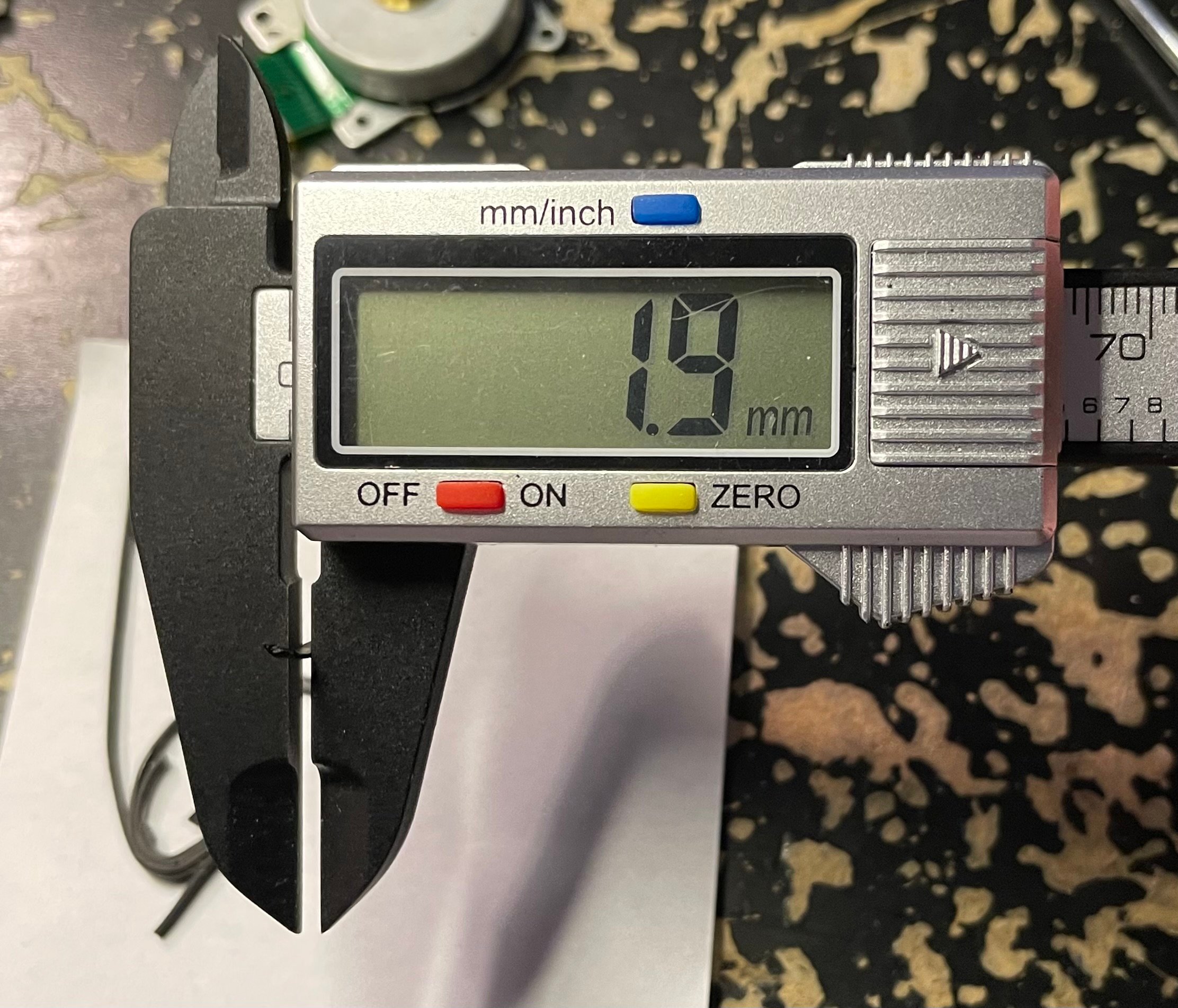

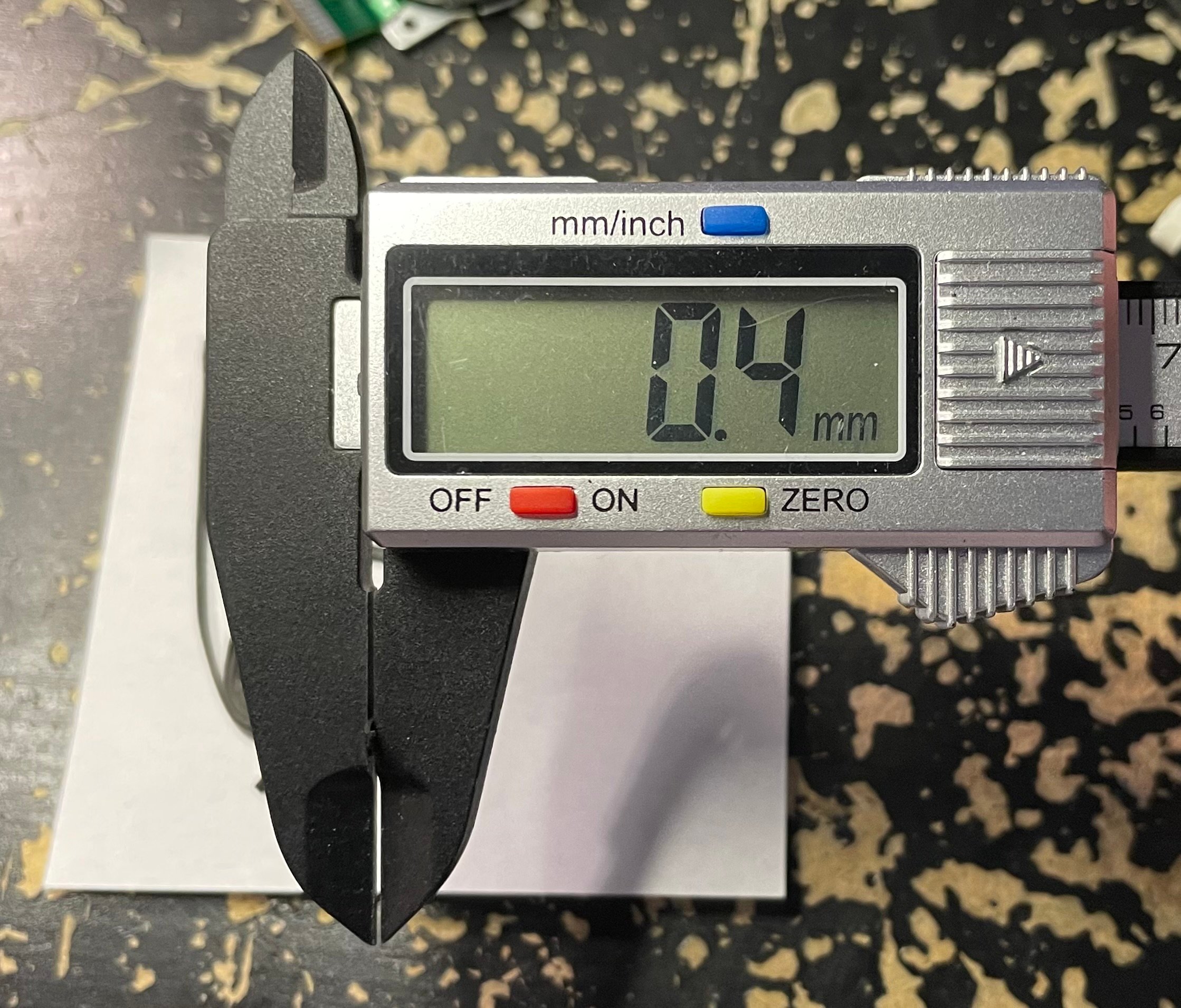

A partir des restes de courroies, j'ai pu déterminer que l'ancienne courroie avait une épaisseur de 0,4 mm et une largeur de 1,9 mm.

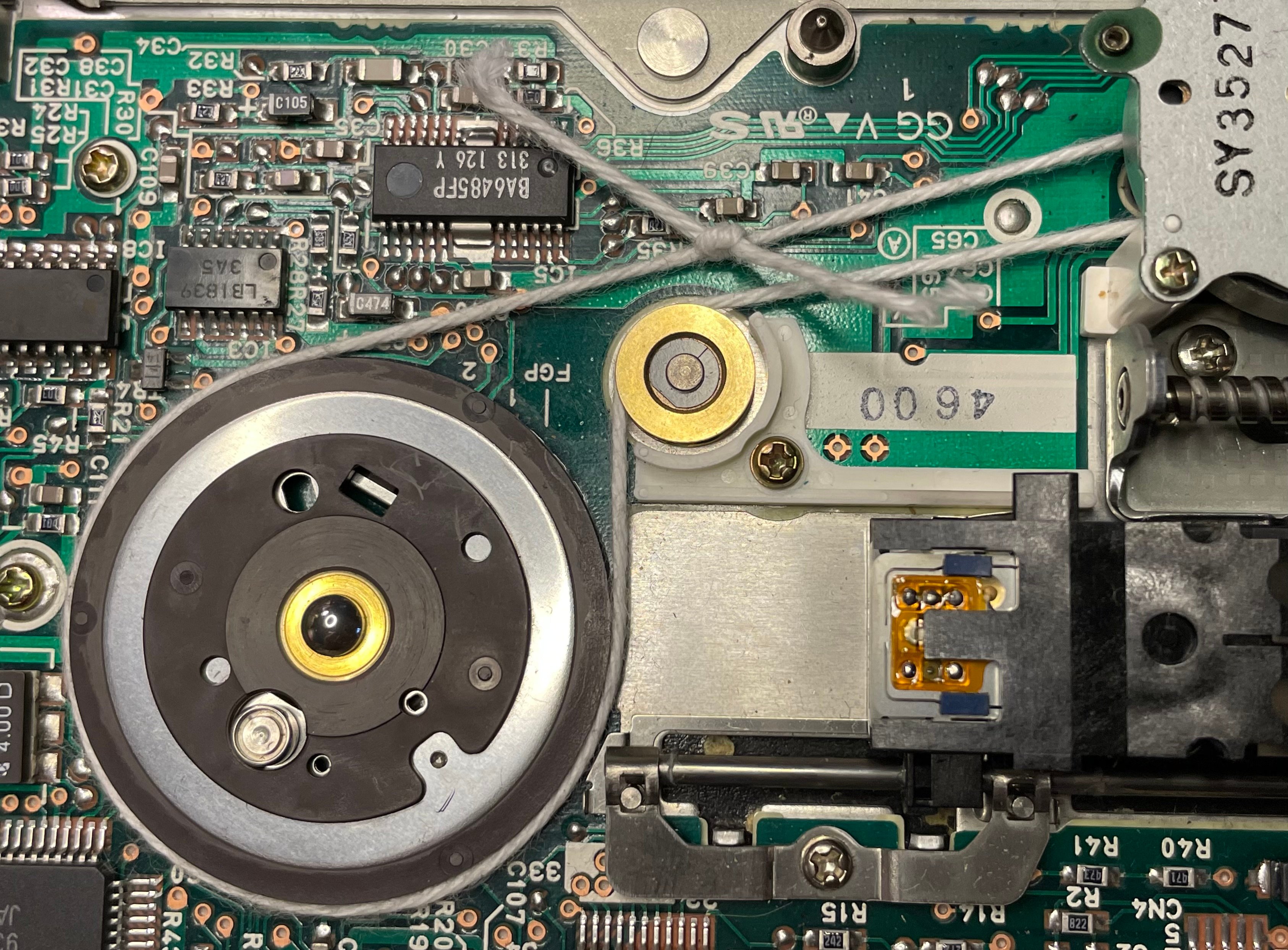

Pour connaitre la longueur (ou le périmètre) de la courroie, j'ai utilisé une ficelle que j'ai mise en place là où doit être la courroie et j'ai obtenu une longueur de 228 mm.

D'après ma technique personnelle pour trouver une courroie de remplacement, je retire environ 12% à la longueur de la ficelle pour obtenir la longueur idéale pour une courroie en caoutchouc correctement tendue.

Mais ici, j'aimerais me faire ma propre courroie avec de l'impression 3D en TPU.

J'ai déjà fait des courroies et des galets du TPU avec un shore à 82A qui ont donné de bons résultats.

Mes expérimentations de courroie maison en TPU 82A m'ont permis de déterminer qu'en retirant entre 5 et 6% à la longueur de la ficelle, on obtenait une courroie en TPU 82A correctement tendue.

J'ai pris la valeur de 5% comme valeur de départ et j'ai déterminé qu'à partir de la valeur de la ficelle de 228 mm réduite de 5%, j'obtiens 216,6 mm de longueur.

On peut déterminer ensuite le diamètre qui est de 68,95 mm.

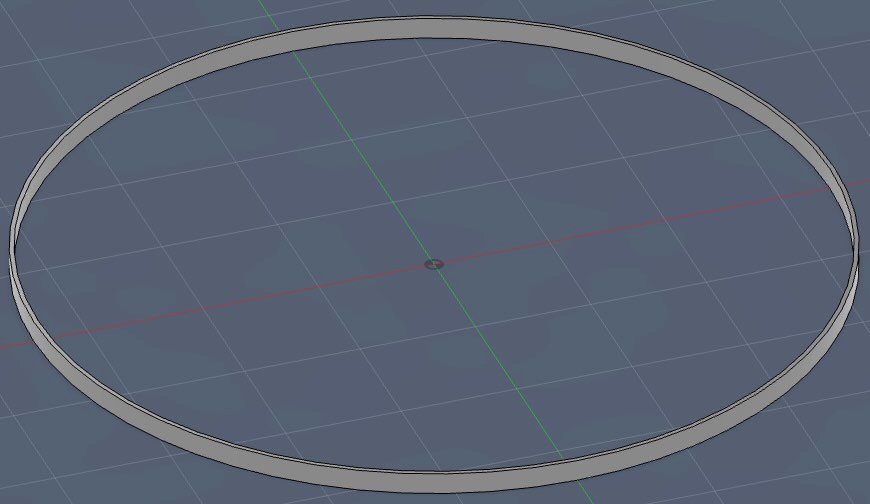

A partir de ces mesures, j'ai utilisé mon logiciel de conception 3D et j'ai fait cette courroie.

Fichier STL : Courroie lecteur disquette D68.95 E0.4 L1.9.stl

L'ancienne courroie faisait 0,4mm d'épaisseur.
Donc la nouvelle courroie en TPU fera la même épaisseur.

La largeur de la buse d'impression que j'utilise généralement est de 0,4mm.

L'épaisseur de cette courroie sera donc une seule couche d'impression. C'est donc la courroie la plus fine que je peux faire avec cette buse.

Cette courroie est donc aussi l'occasion de tester la fiabilité et la durabilité dans le temps des courroies les plus fines en impression 3D TPU que je peux faire avec cette buse.

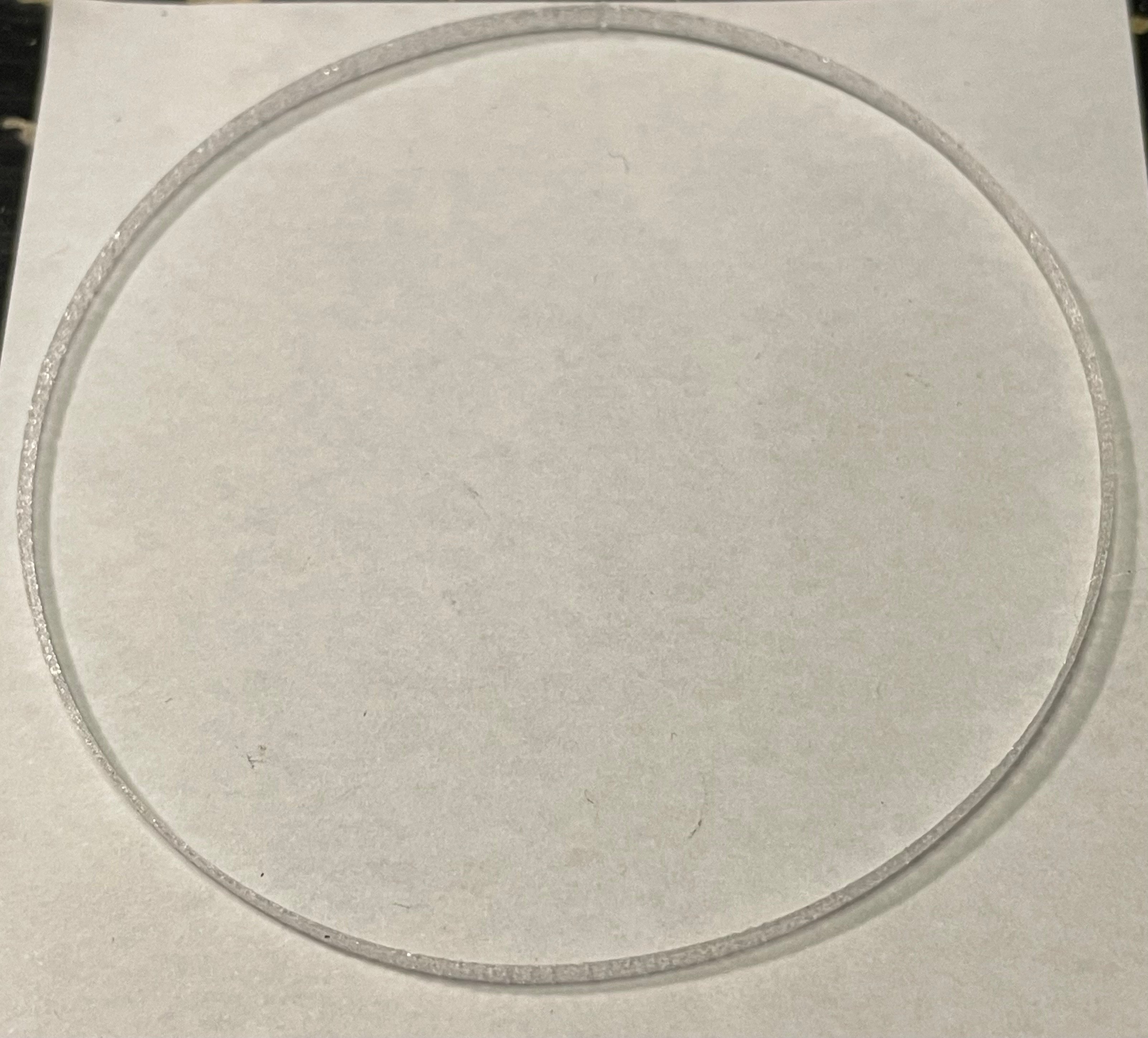

Une impression plus tard, voici le résultat :

La courroie est propre et a l'air de tenir bien.

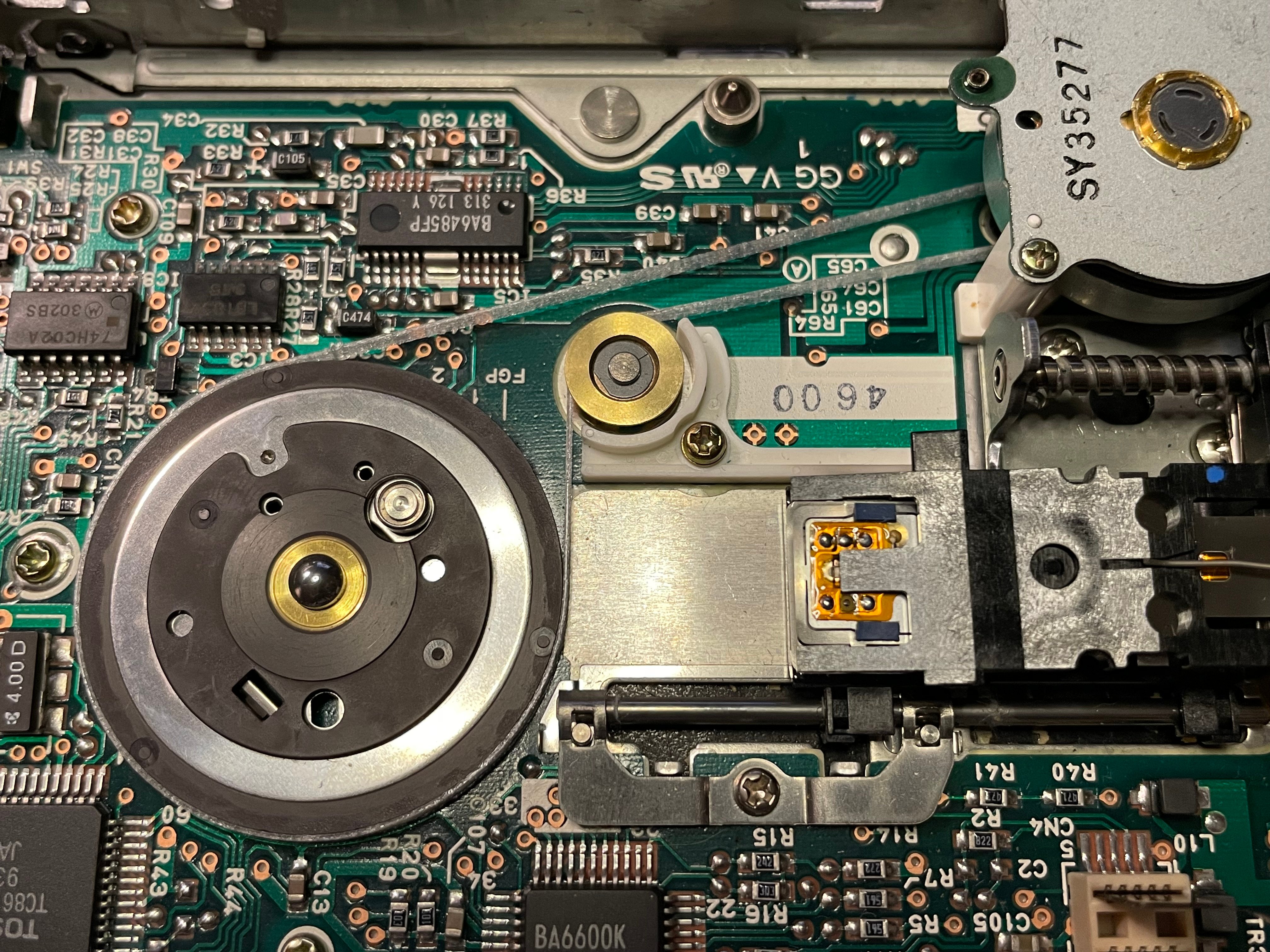

Je l'ai installé dans le lecteur.

Elle rentre parfaitement et tient en place.

J'ai fait un essai mécanique en rebranchant le lecteur sans remettre ce qu'il faut pour accueillir une disquette juste pour voir comment tourne la nouvelle courroie.

Mécaniquement, tout semble bien tourner.

Mais est-ce que le lecteur va réussir à lire ou écrire correctement des données sur une disquette ?

J'ai préparé une disquette bootable sur un autre ordinateur avec son propre lecteur de disquette et je l'ai testée sur ce celui-ci.

La lecture de disquette a fonctionné !

Pour ceux que ça intéresse, le programme DOS qui reprend la musique et le générique de fin du jeu Portal a été trouvé ici : https://github.com/FlawwyNX/Still-Alive-in-MSDOS

La nouvelle courroie fonctionne.

On peut donc tout remonter !

Pour le remontage complet, c'est la même procédure que décrite plus haut mais à l'envers.

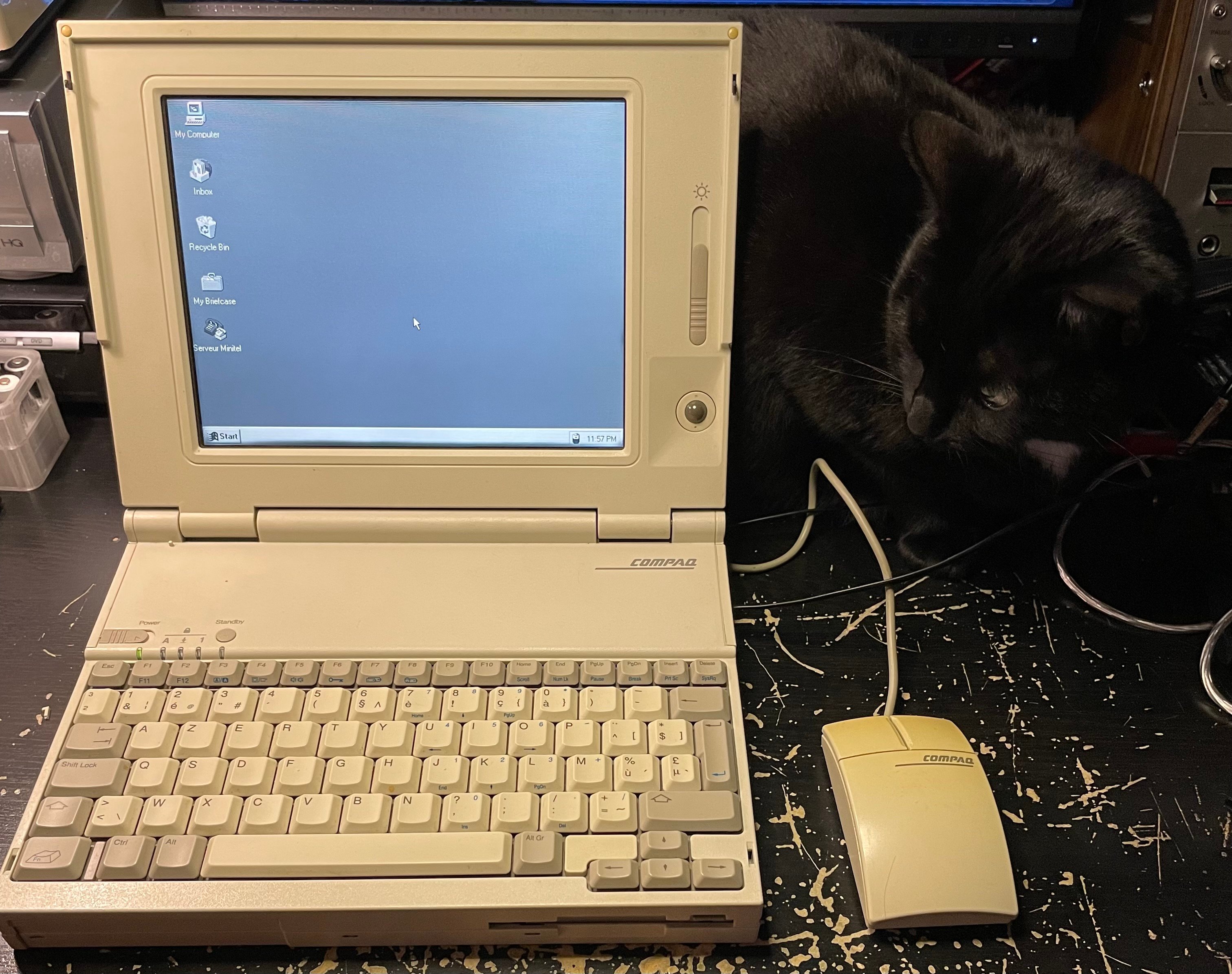

Plus tard, j'ai pu procéder à l'installation de Windows 95 avec ses 22 disquettes et tout s'est très bien passé !

Pour la curiosité, je suis allé voir si on pouvait trouver des courroies de remplacement pour ce lecteur de disquettes et à quel prix.

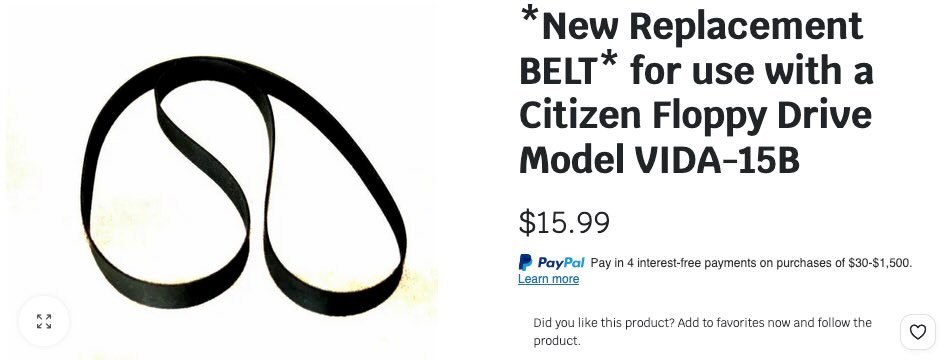

J'ai trouvé ceci :

Pour ceux qui n'ont pas d'imprimante 3D, cette information peut servir.

Quasi 16$, soit 13,57€ en Février 2026, pour juste une petite courroie ça douille quand même.
