Batterie de remplacement pour magnétoscope Akai VT (version 2)


Cette batterie est une évolution du modèle précédemment réalisé là : https://www.jelora.fr/post/2022/05/20/Fabrication-dune-batterie-de-remplacement-pour-magnetoscope-Akai-VT.html

Lorsque j’avais utilisé mon magnétoscope Akai VT-100s pour filmer lors d’un évènement avec la précédente batterie que j’avais réalisé, celle-ci n’avait pas pu tenir suffisamment de temps et il avait fallut procéder à son rechargement pendant l’évènement induisant un temps d’indisponibilité de l’appareil le temps que la batterie se recharge.
J’avais annoncé qu’avec ses 3,5Ah, elle pouvait permettre de maintenir le magnétoscope et sa caméra en fonctionnement pendant environ 1h.
Cependant lorsqu’on s’en sert, la caméra et le magnétoscope sont en fonctionnement continue avec tous les moteurs qui tournent. Les bobines se mettent à tourner et l’enregistrement se fait que lorsqu’on appuie sur la gâchette de la camera mais on lance ça que de temps en temps lorsqu’on voit un scène intéressante.
En attendant la batterie continue de descendre ce qui fait que je n’ai pu enregistrer qu’un peu moins de 10 minutes avec une batterie pleine avant de devoir la recharger.

Quand j’avais fait le design de la première batterie, je pensais que sa capacité de 3,5Ah allait suffire vu qu’elle était légèrement supérieure à celle d’origine en plomb de 3Ah.
De plus je n’étais pas certain qu’il soit possible de mettre plusieurs lots de 3 cellules 18650 (elles doivent forcément être par 3 pour une question de tension) dans le boîtier que je ne peux pas agrandir.


Mais ces derniers temps, je me suis posé la question s’il n’était pas quand possible d’y arriver et doubler le nombre de cellules.
Cela permettrait de doubler la capacité qui passerait à 7Ah et donc théoriquement de doubler d’autonomie.
J’aurais alors assez de quoi enregistrer une bobine entière de 20-25 minutes sans à avoir à recharger entre temps.

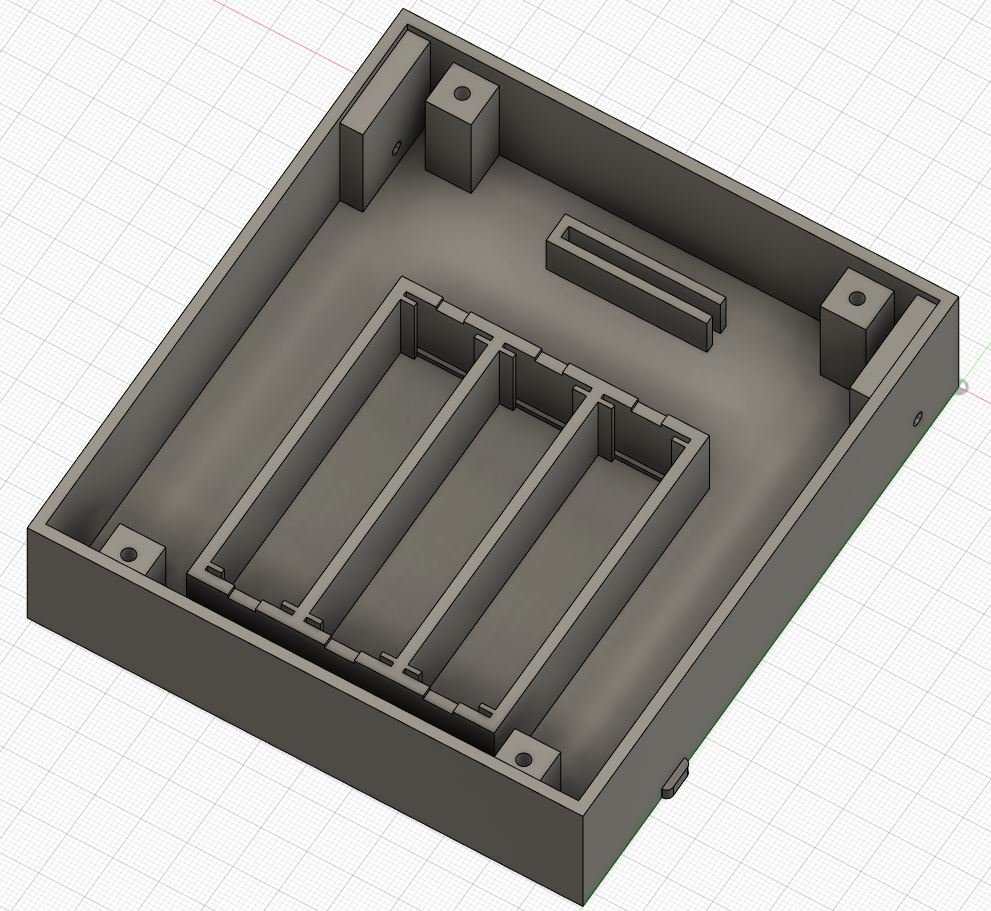

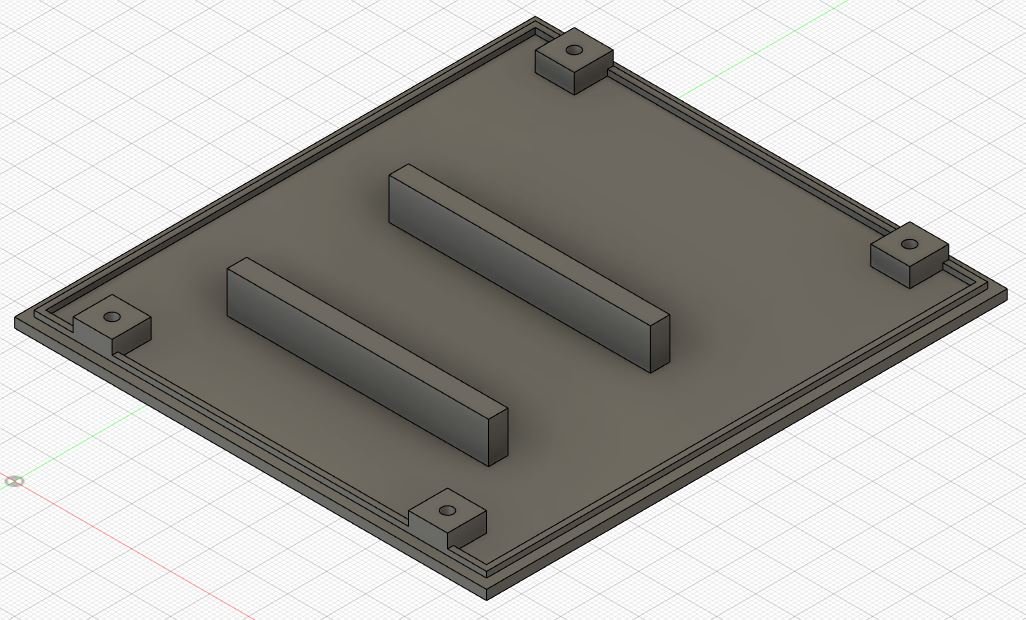

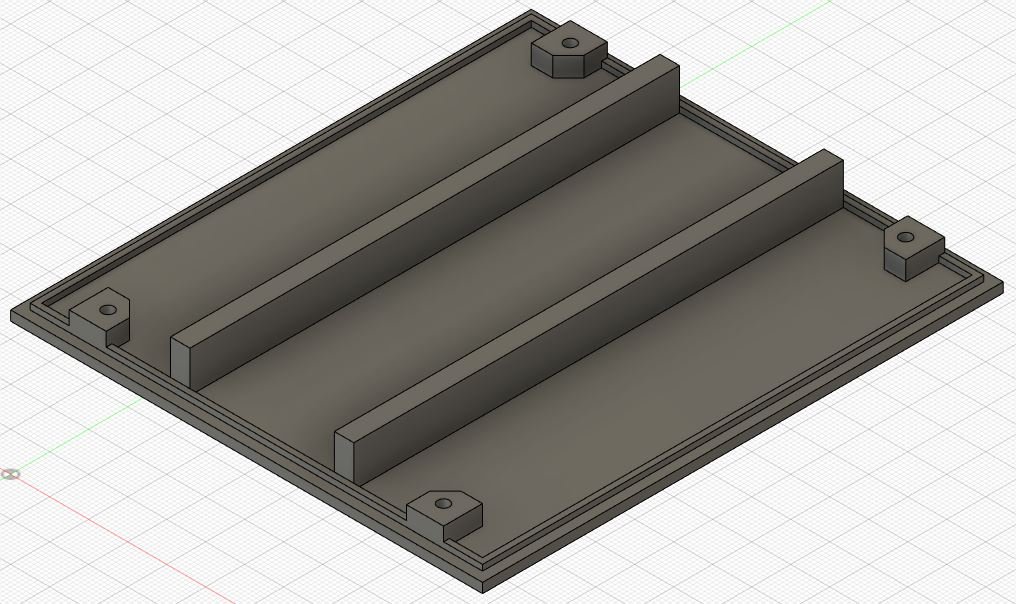

J’ai alors ressorti le modèle 3D sur Fusion 360 de la précédente batterie puis j’ai essayé de réfléchir à commencer réussir à caser 3 autres cellules 18650.

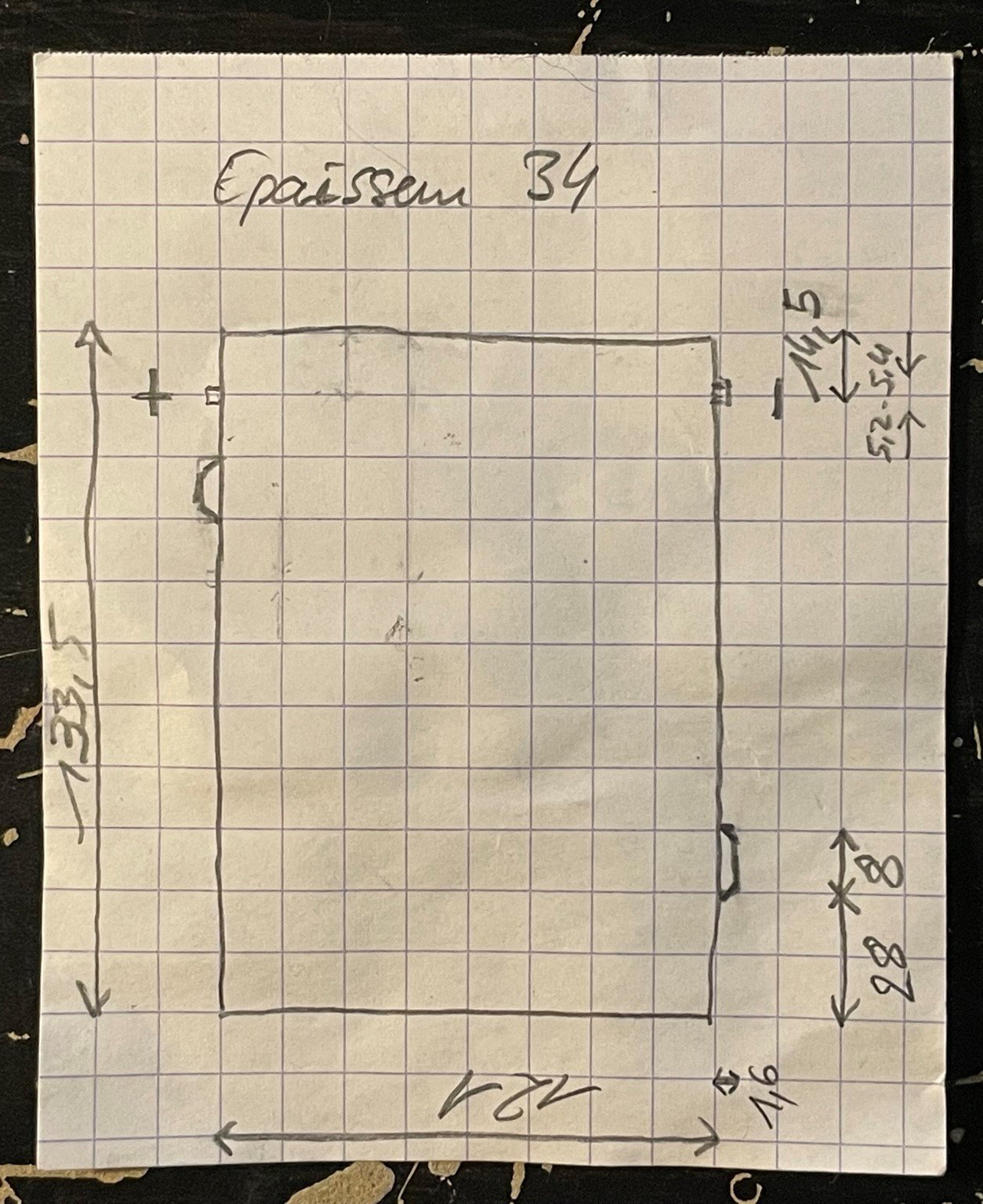

Le boîtier de la batterie n’est pas carré mais rectangulaire.

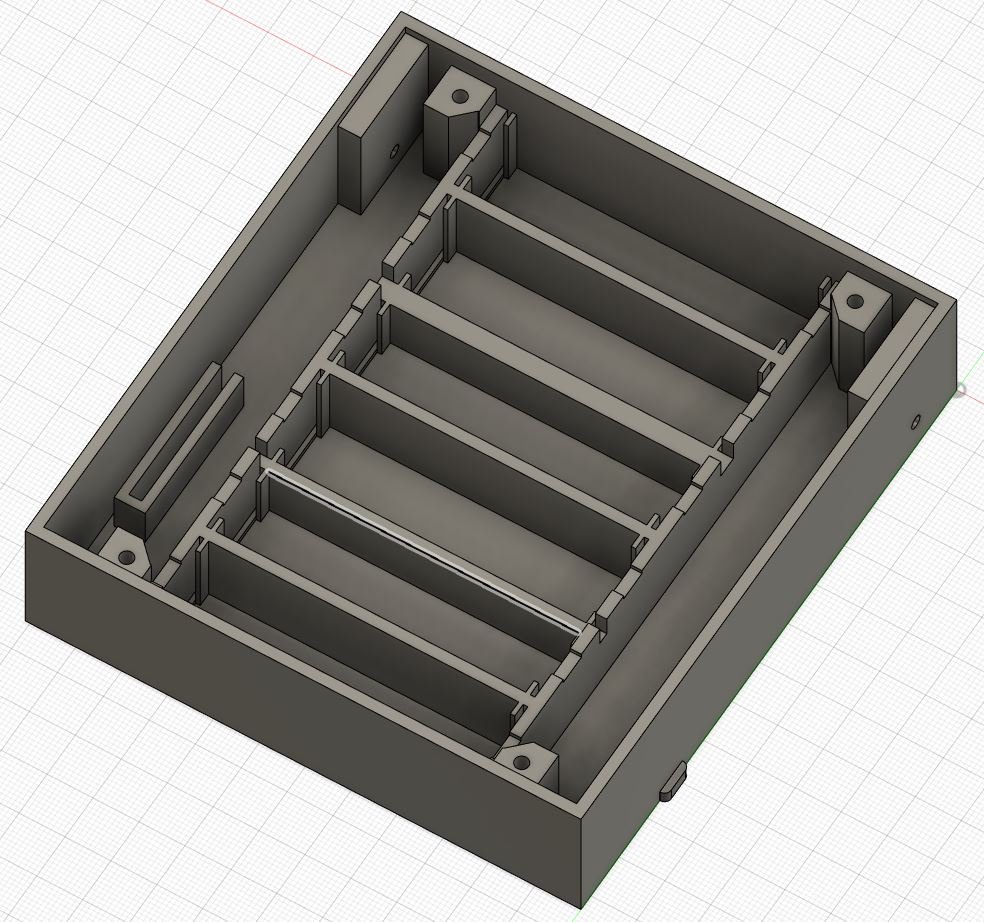

J’ai donc décidé d’essayer de disposer les 6 cellules en parallèle dans le sens la longueur.


Et c’est passé ! Il ne restait que quelques millimètres !
L’emplacement du contrôleur de charge (BMS) a été déplacé sur le côté.

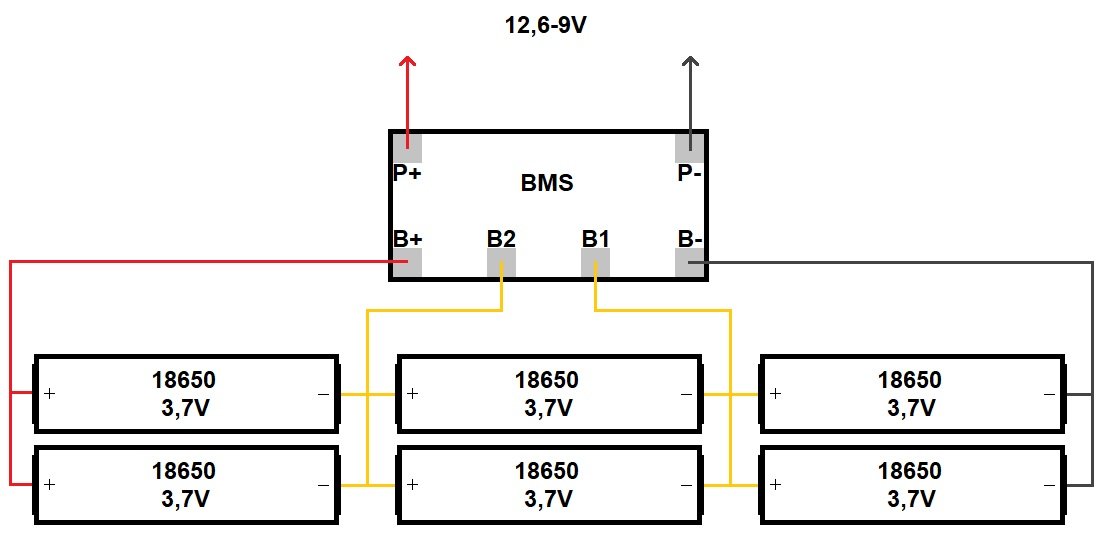

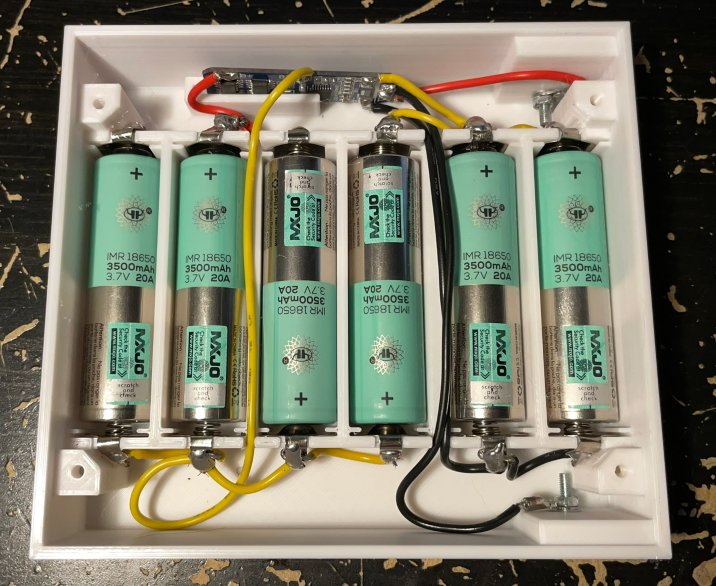

Pour ce qui est de l’organisation des cellules, je les disposées en 3 lots de 2 cellules.

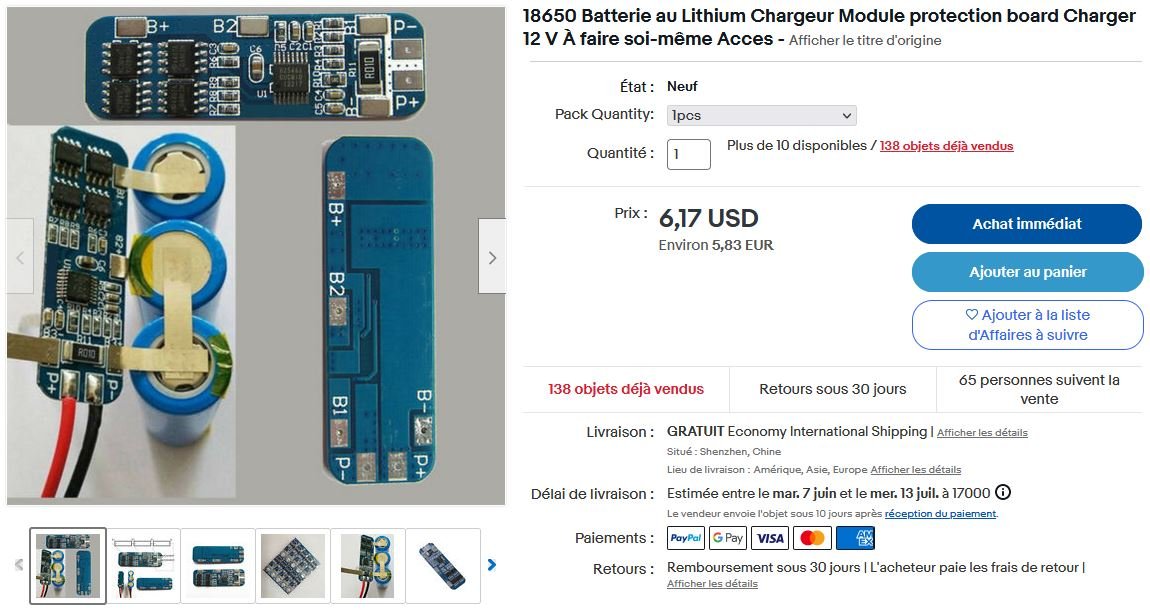

Vu que les nouvelles cellules vont être rajoutés en parallèle de celles existantes, je peux réutiliser le BMS que j’avais déjà.
C’est comme si, au lieu d’avoir 2 cellules 18650 de 3,5Ah, j’en avait 1 seule de 7Ah à chaque fois.
Lien eBay : https://www.ebay.fr/itm/323599360220

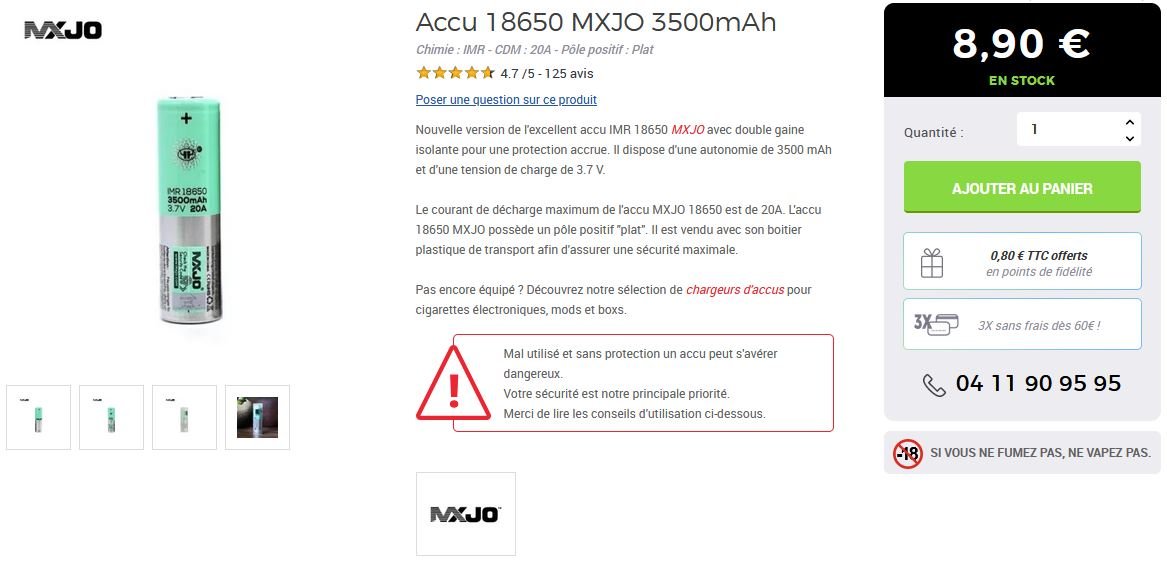

Il fallut commander 3 nouvelles cellules 18650 MXJO de 3,5Ah.
Lien chez Kumulusvape : https://www.kumulusvape.fr/accus/3049-new-imr-18650-3500-mah-10a-mxjo.html

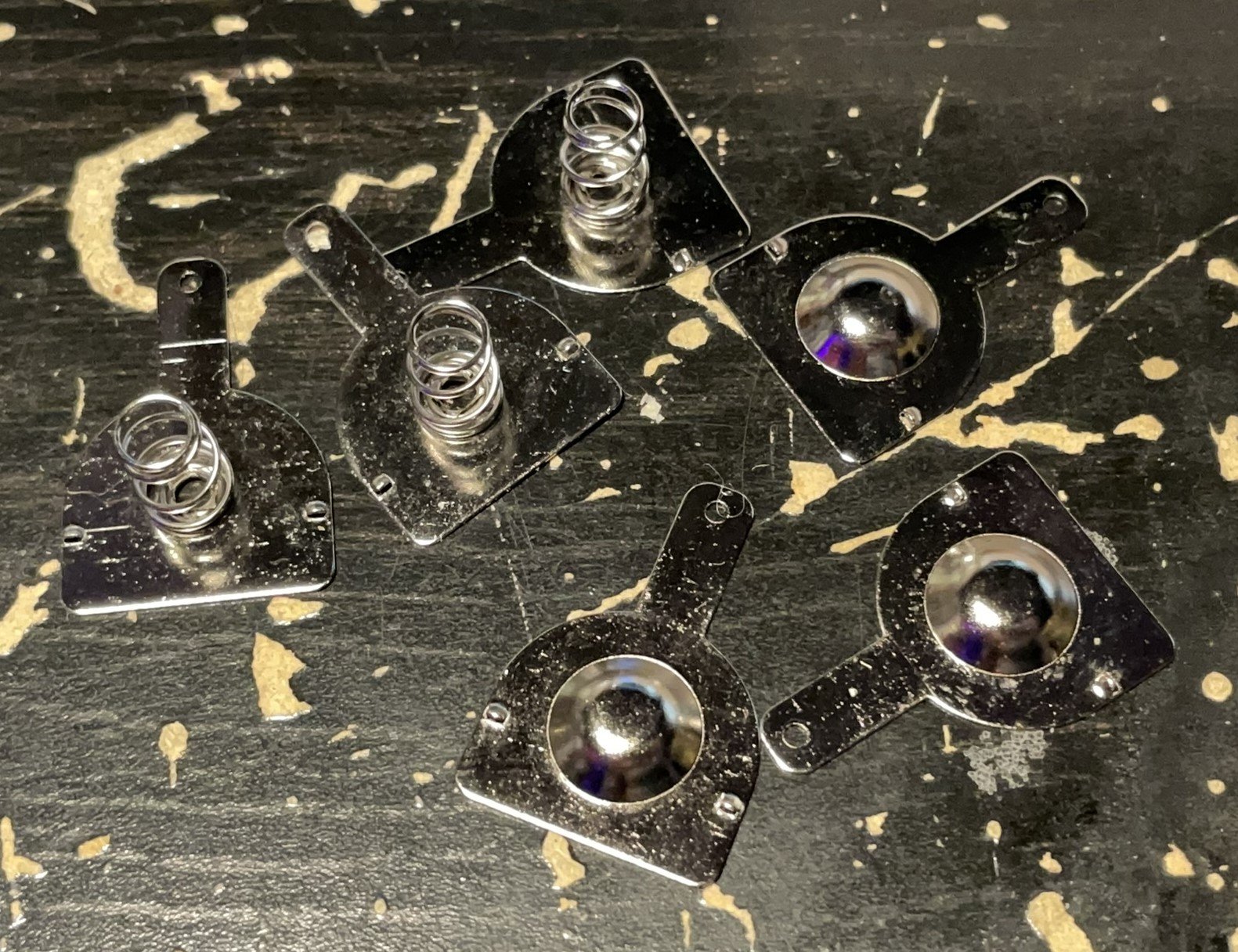

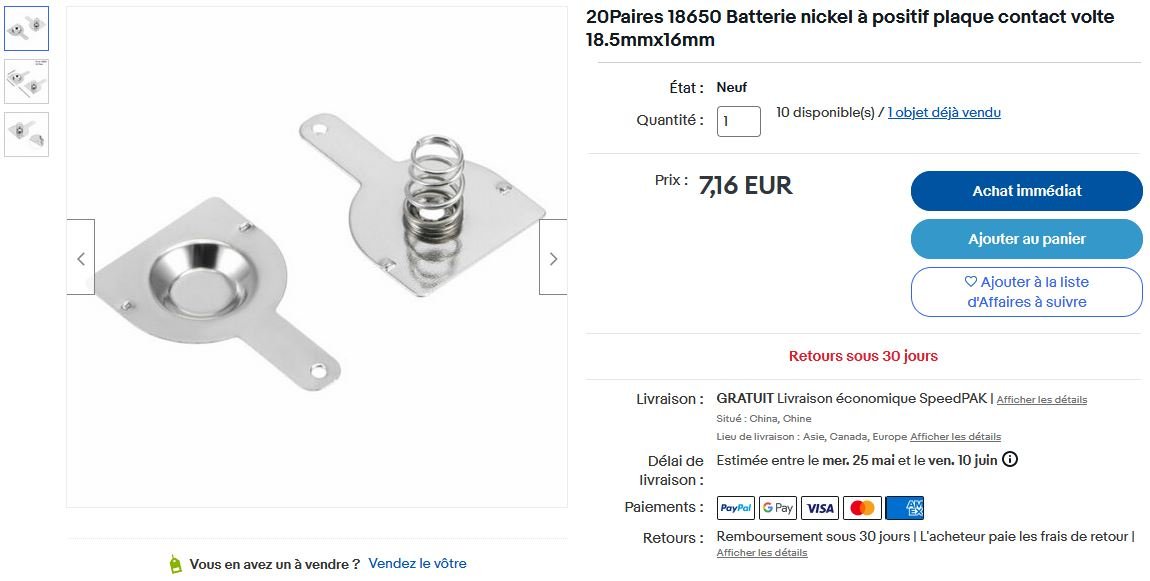

3 nouvelles cellules, ça fait 6 nouveaux contacts pour les emplacements pour 18650. Ça, j’en avais encore en stock.
Lien eBay : https://www.ebay.fr/itm/274947658336

Pour les câbles, j’ai utilisé du 0,8mm² / 18AWG que j’avais en stock. Je me suis dit que c’était suffisamment gros pour cette application.

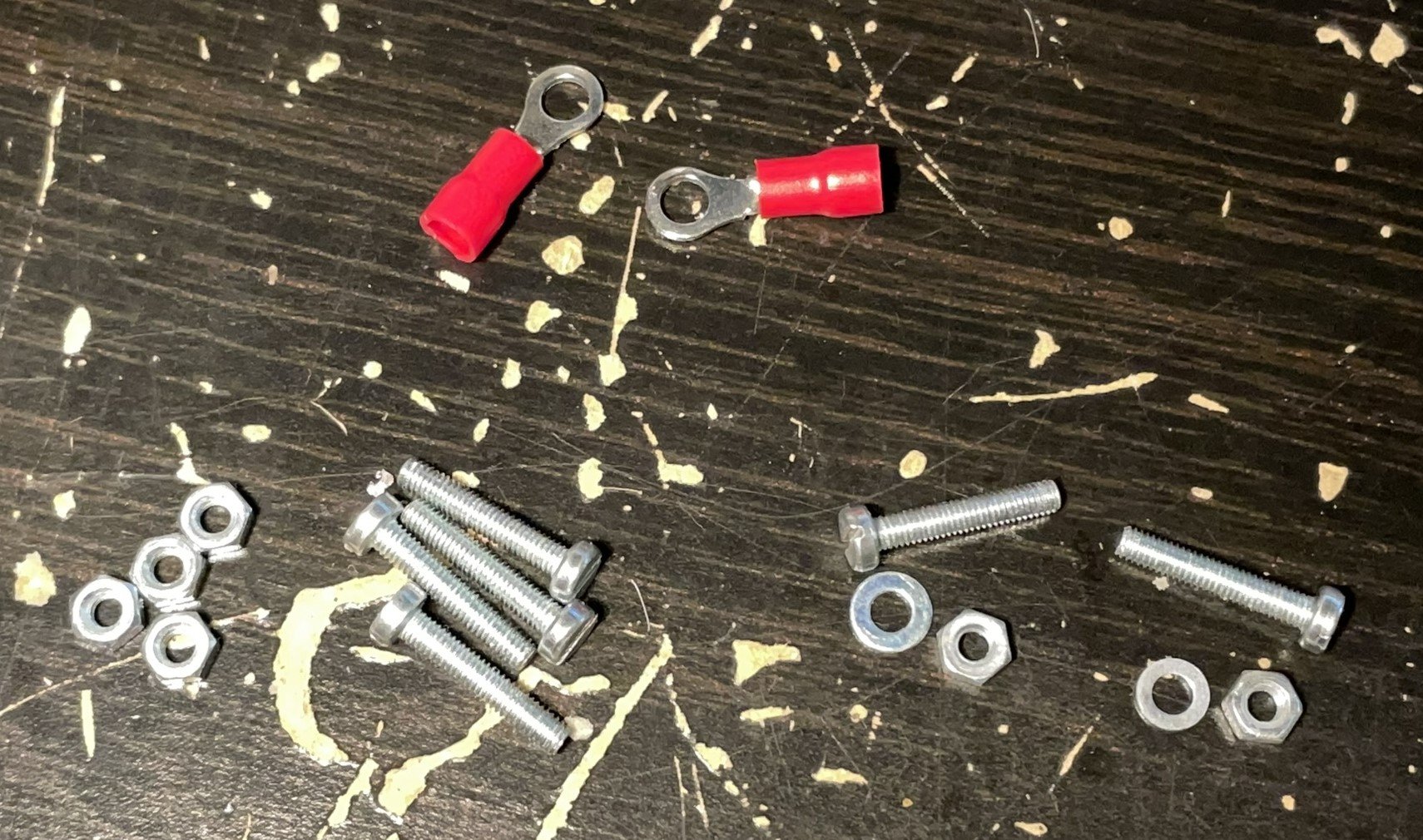

Pour les vis et boulons M3, j’ai réutilisé ceux de l’ancienne batterie.
J’ai dû utiliser de nouvelles cosses œillet M3 car les câbles liées aux anciennes étaient trop courts.

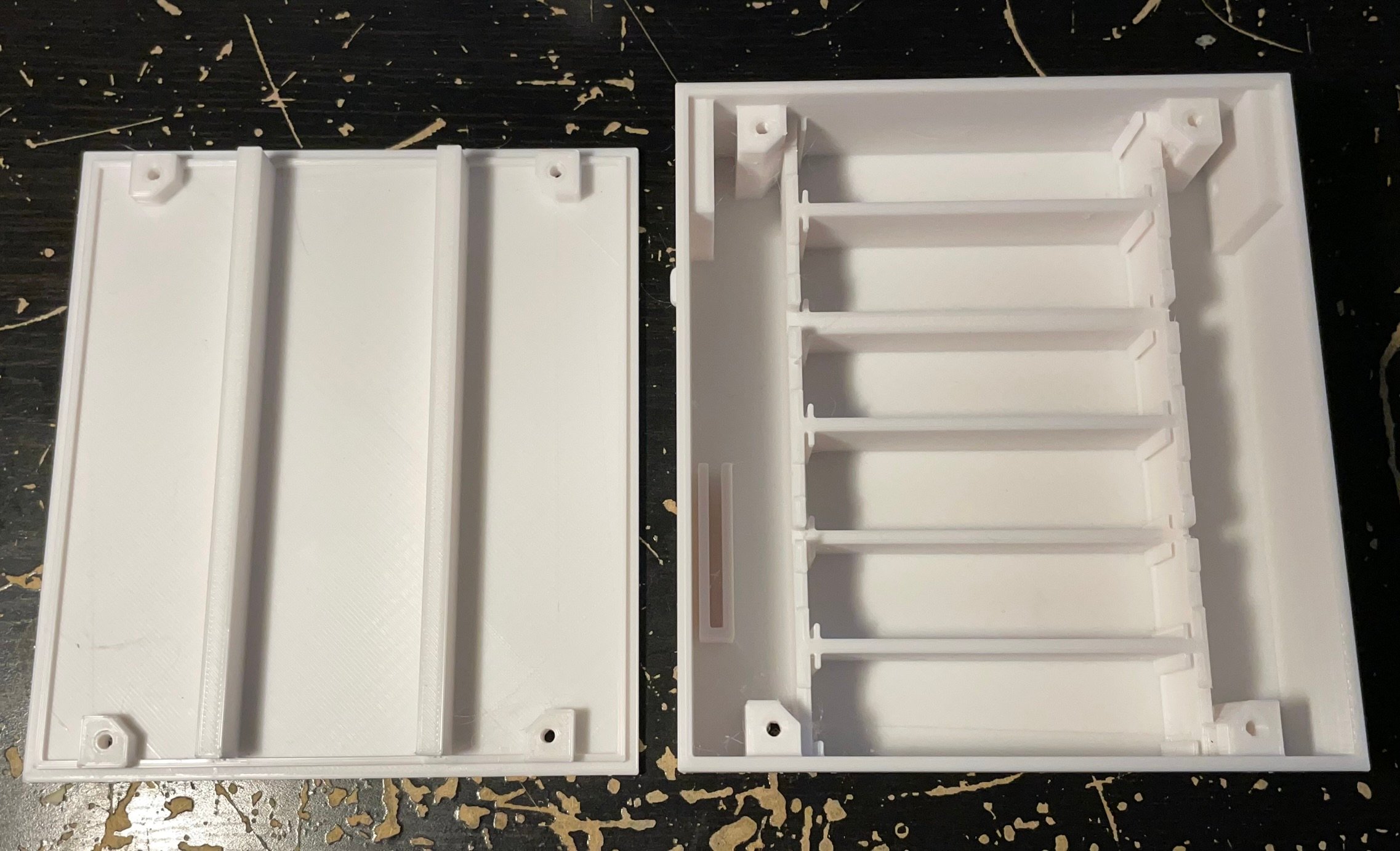

Une fois tout rassemblé, j’ai procédé à l’impression du nouveau boîtier de batterie et de son couvercle.

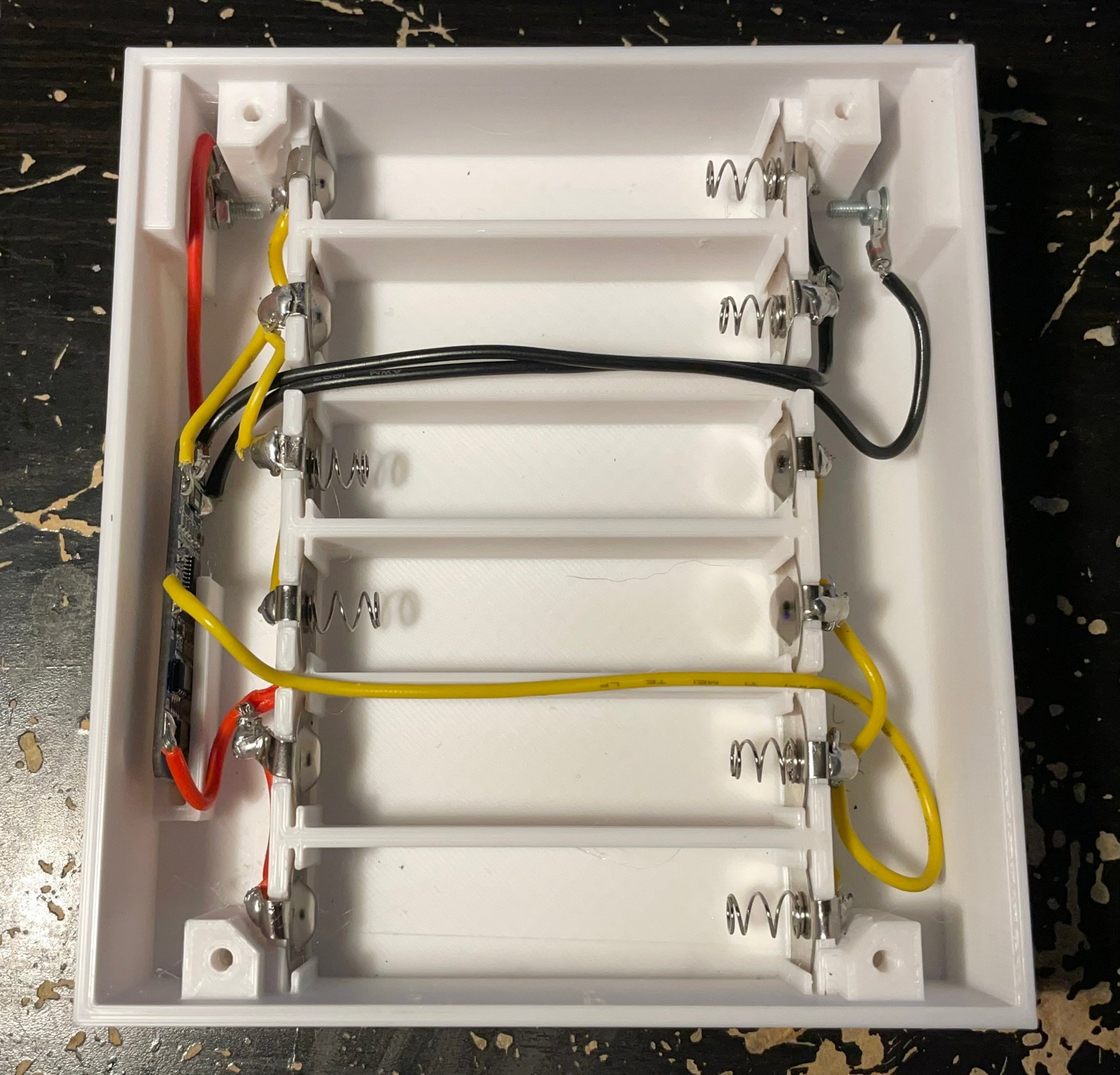

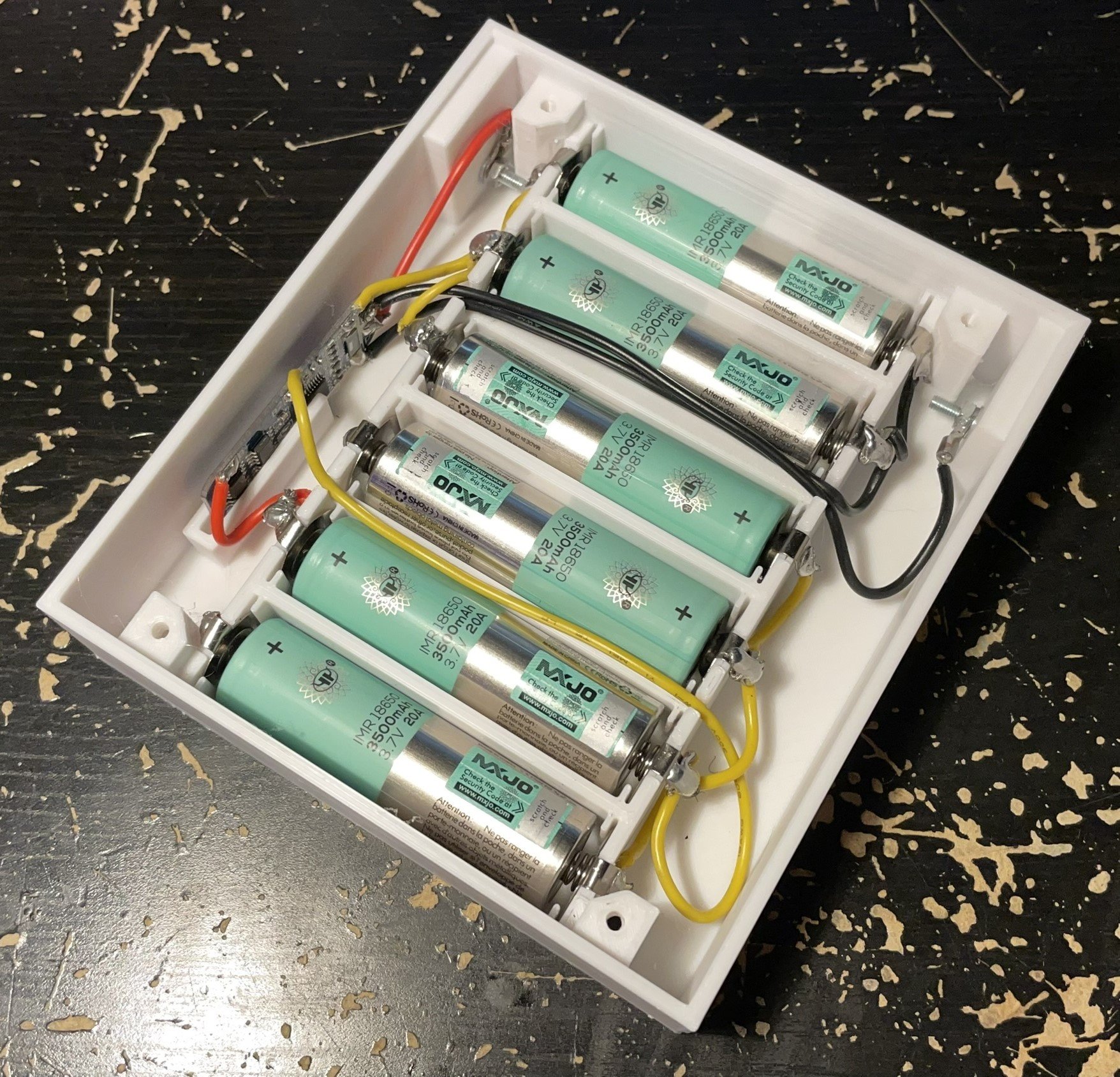

Puis j’ai tout installé et tout câblé.

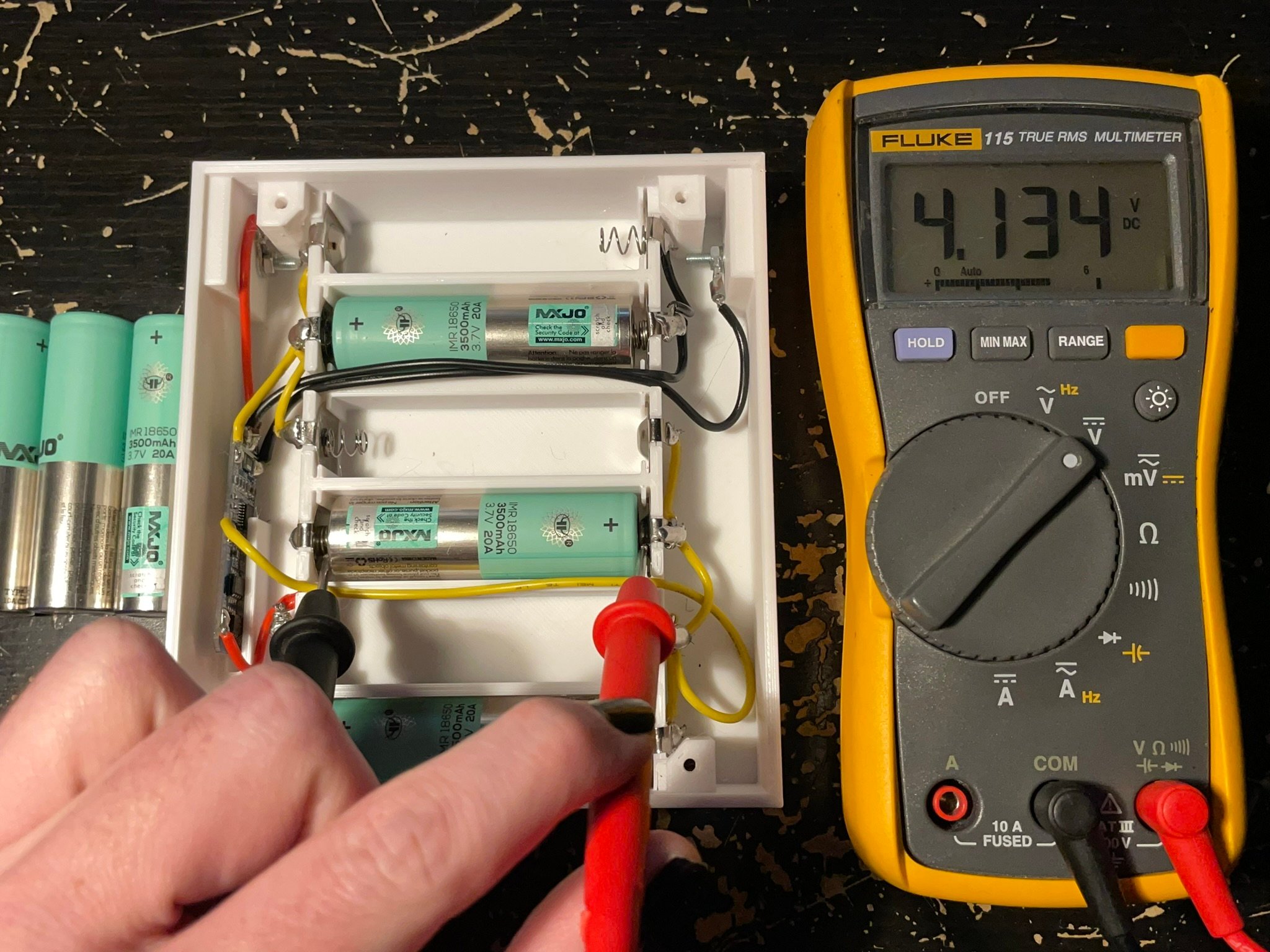

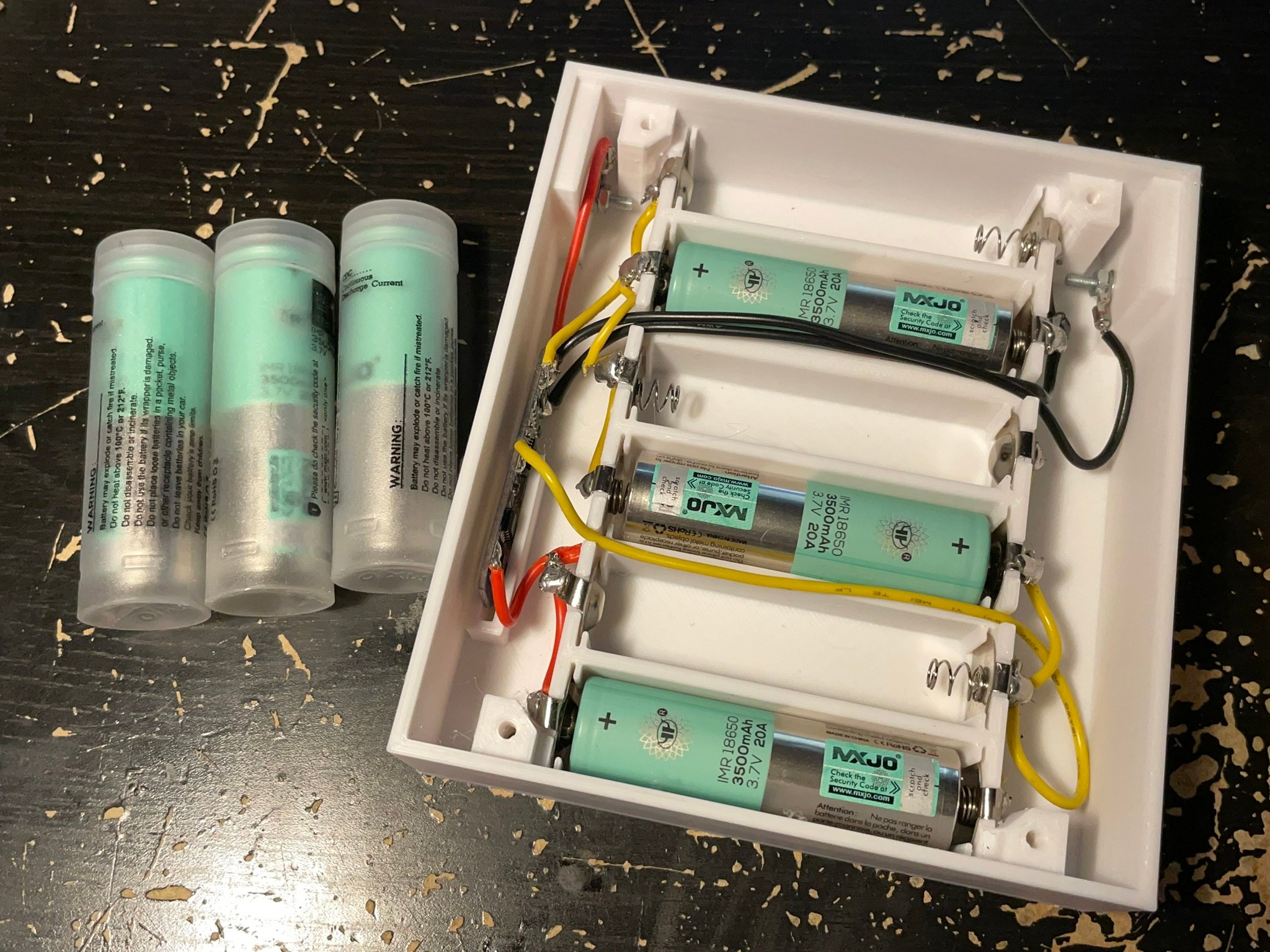

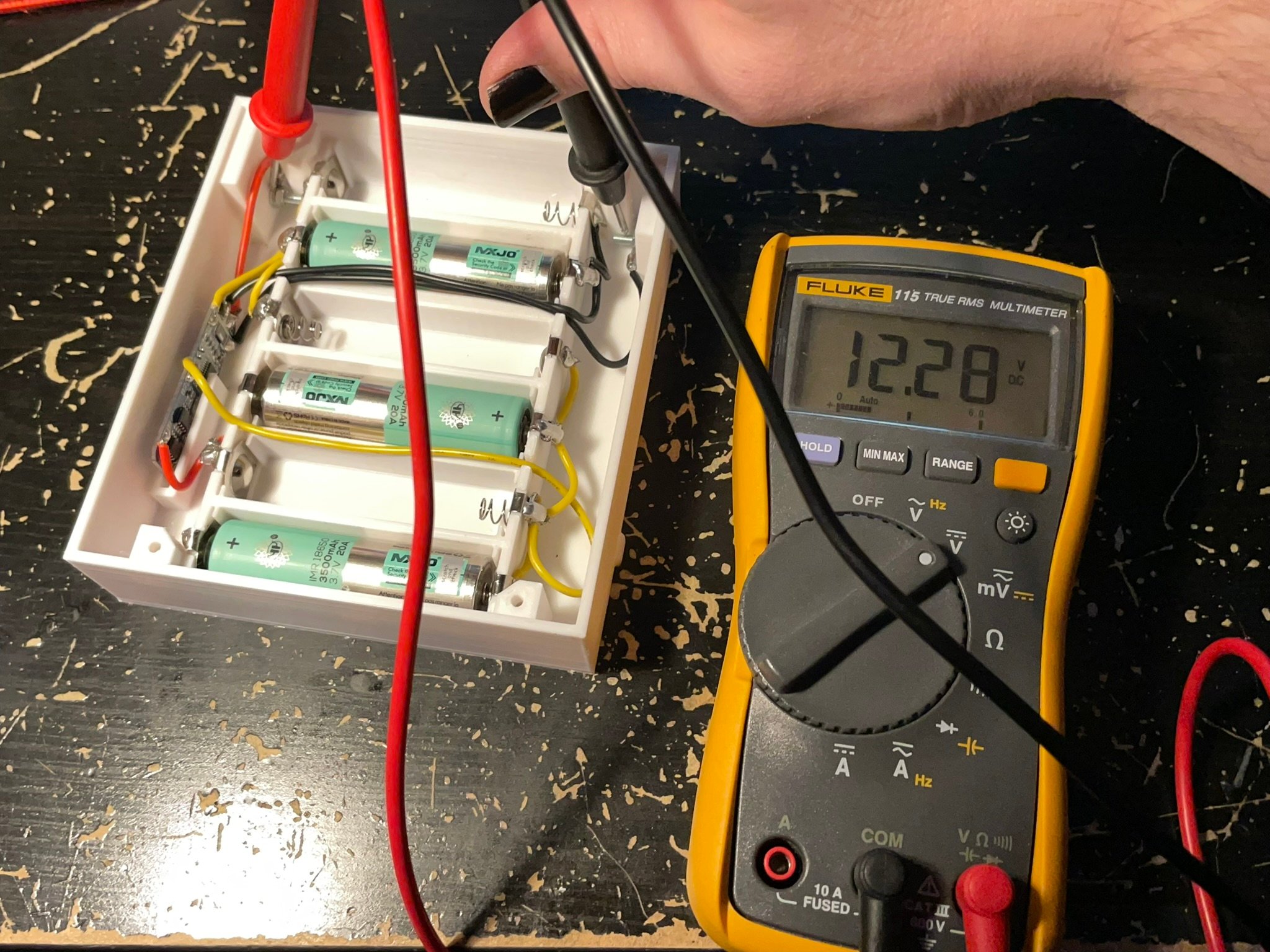

J’ai mis les anciennes cellules 18650 pour voir si tout marchait bien et c’est bon !

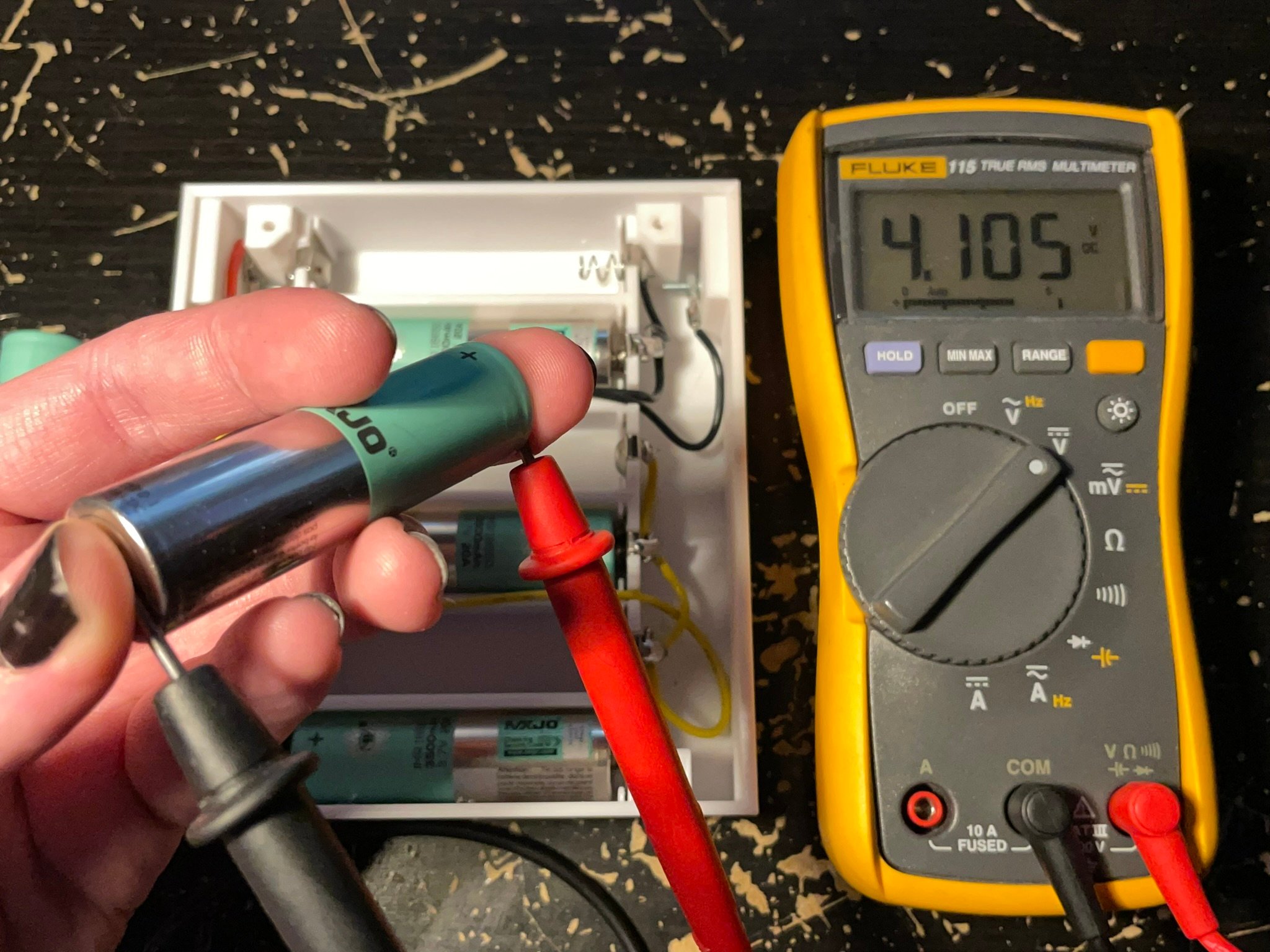

Avant d’insérer toutes les 18650, je les ai toutes chargés à part à fond pour être certain qu’elles soient toutes à la même tension.

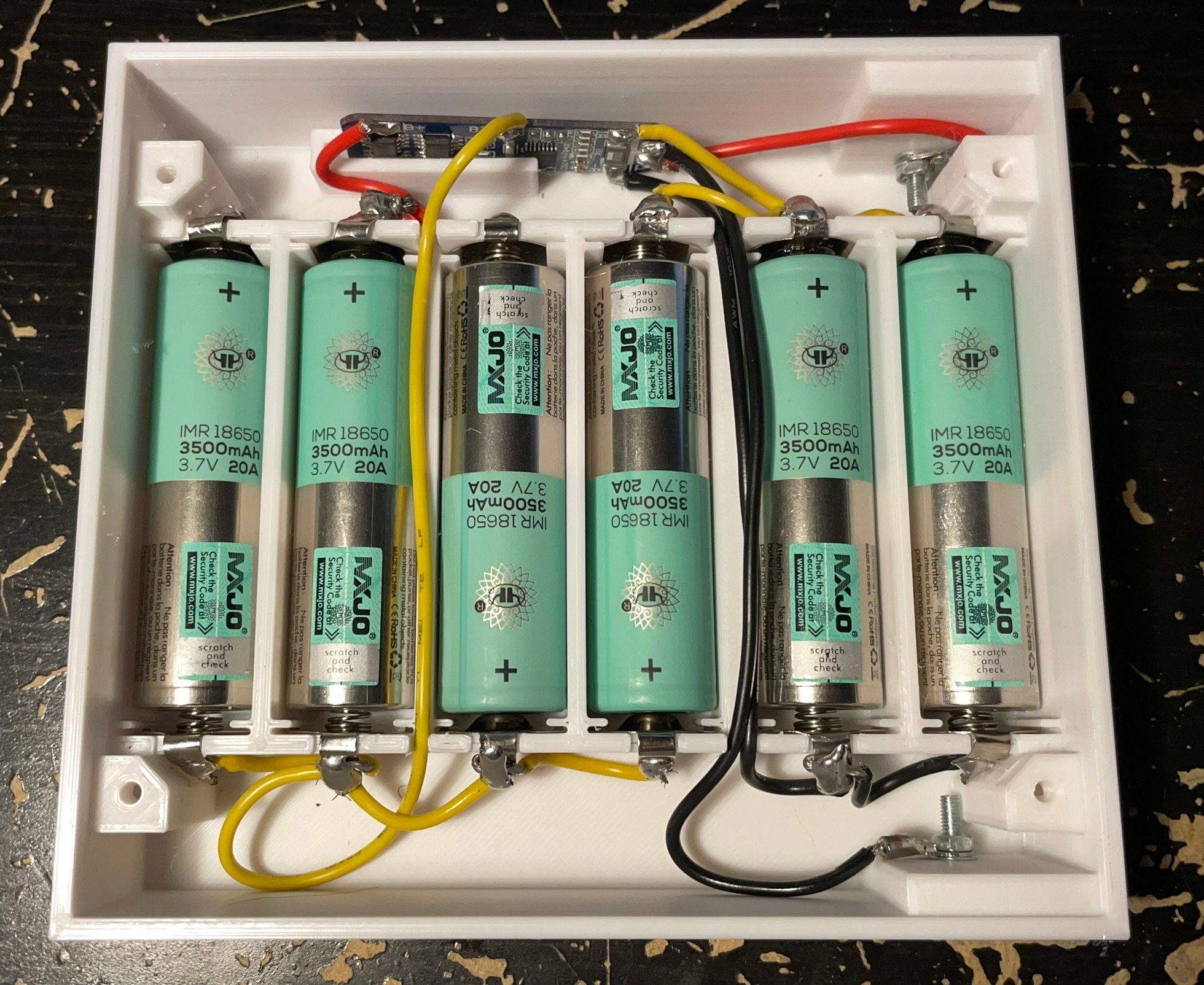

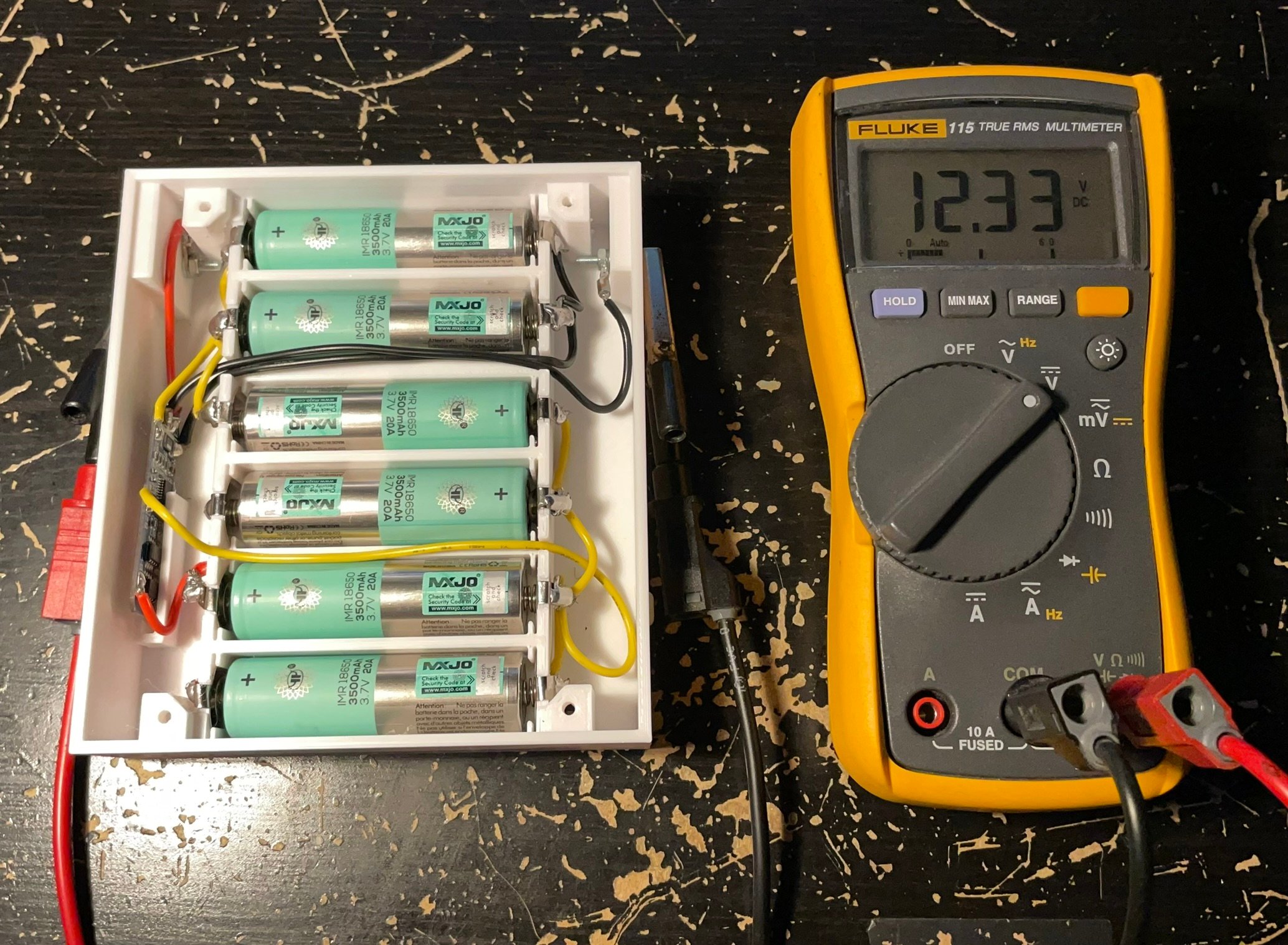

Puis j’ai installé les nouvelles cellules.
Rien n’a explosé ! :D

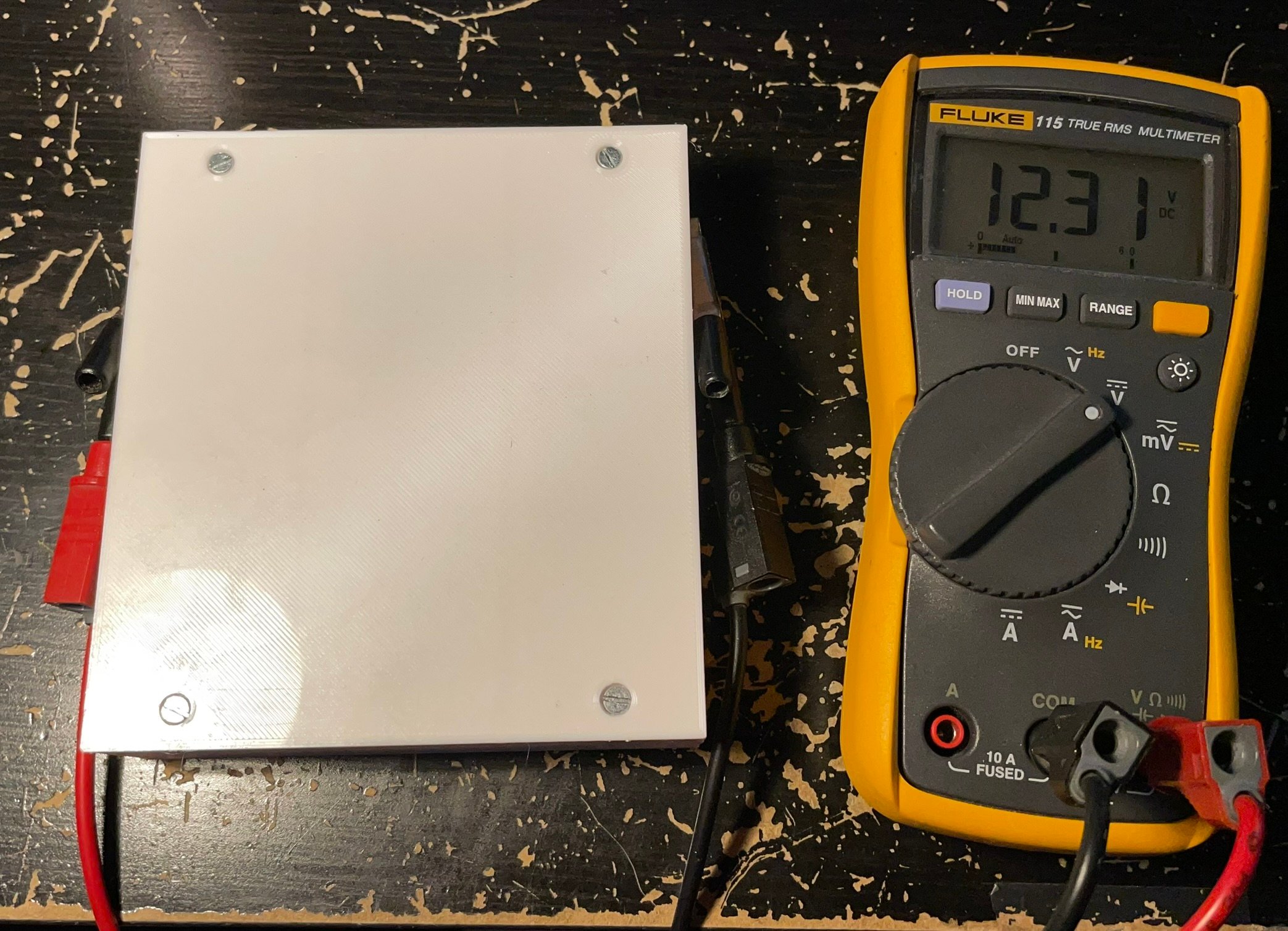

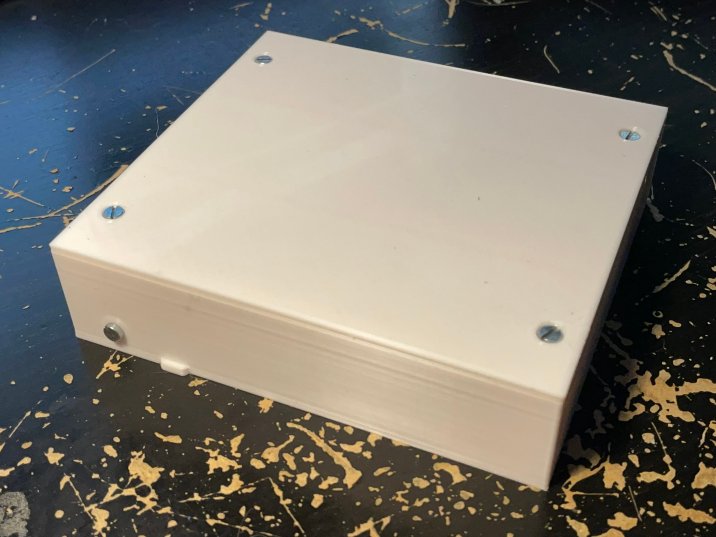

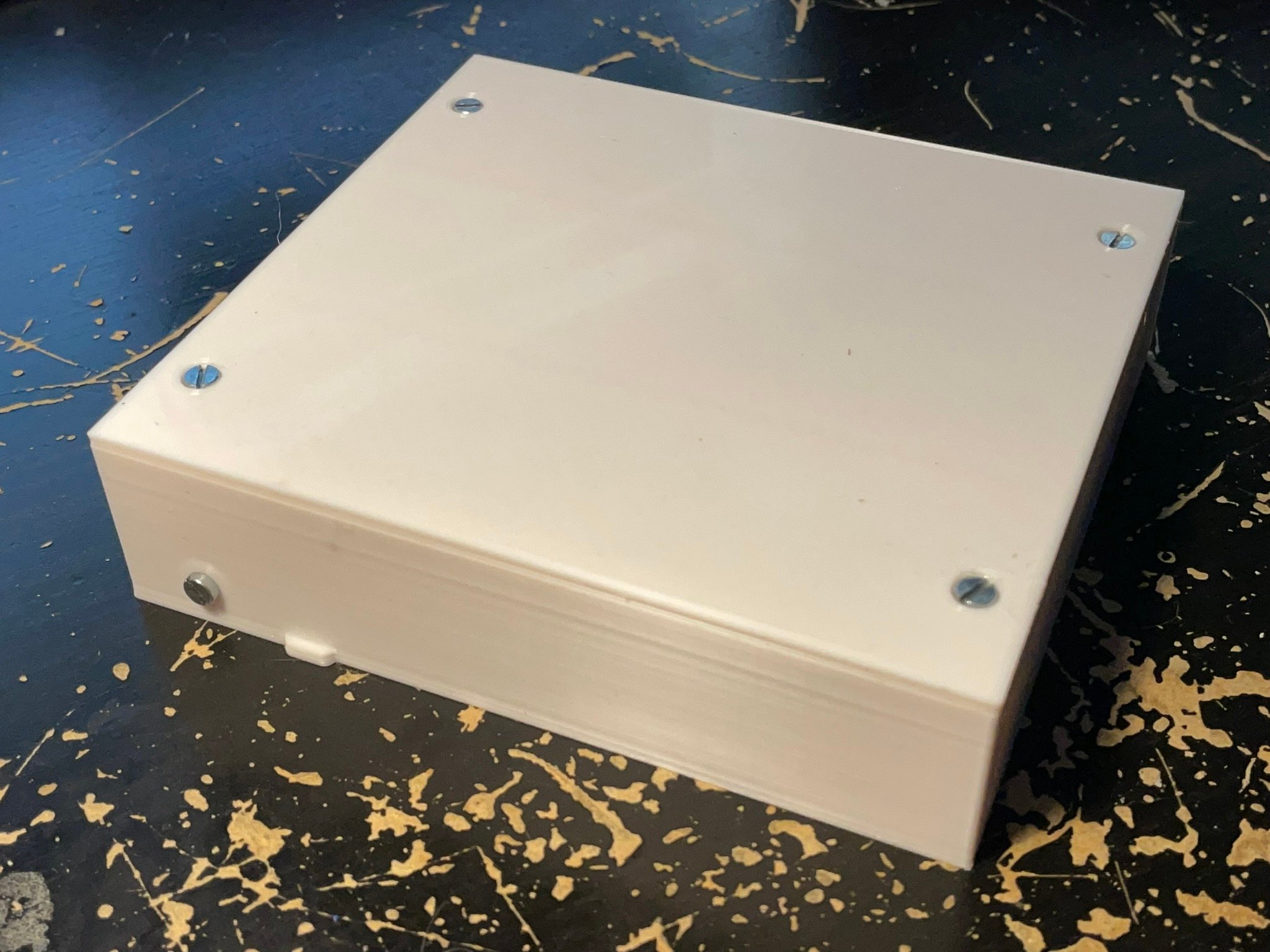

Pour finir, j’ai refermé la batterie avec son couvercle et la batterie était terminée !

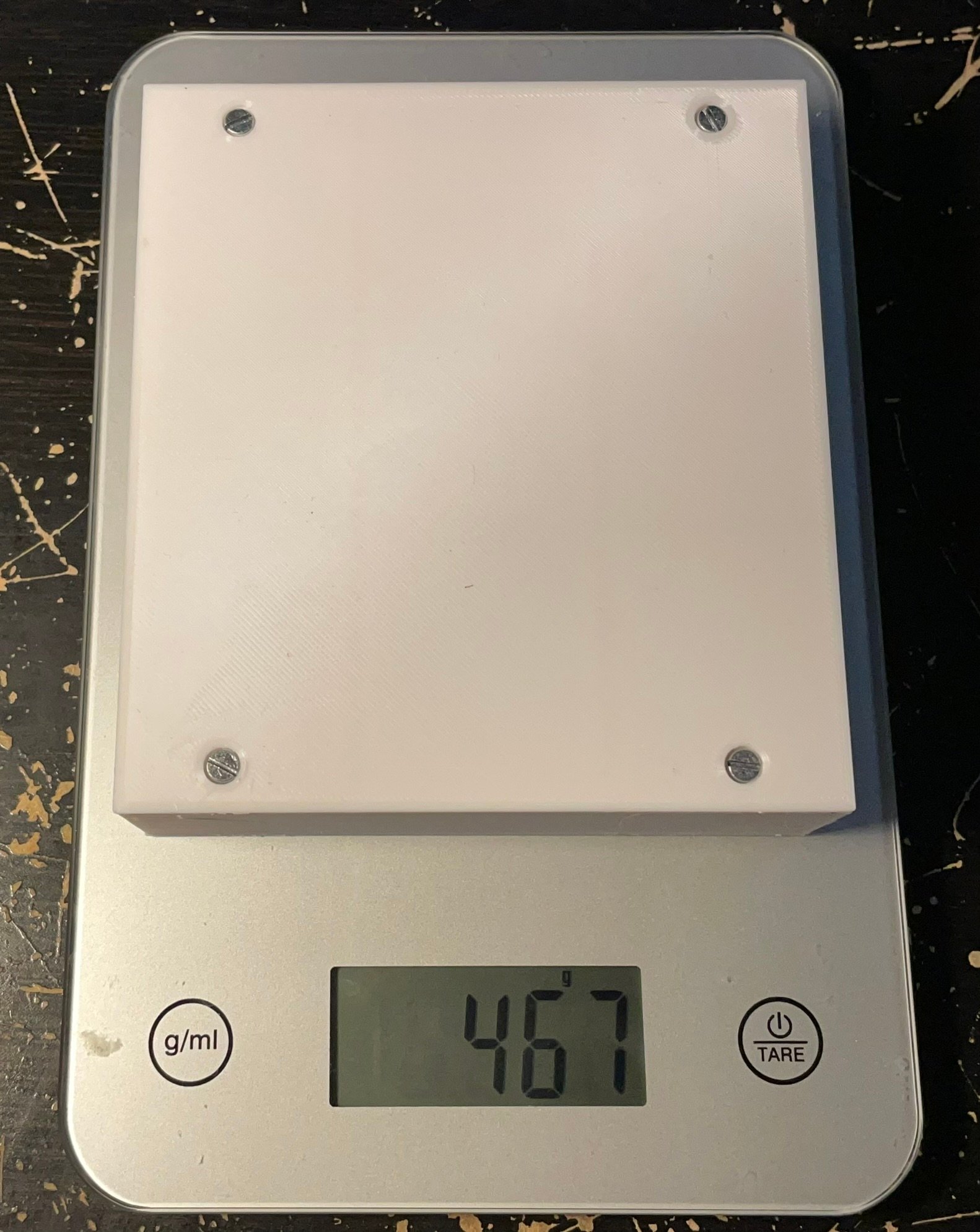

Cette nouvelle batterie pèse 467g, soit 162g de plus que l’autre.

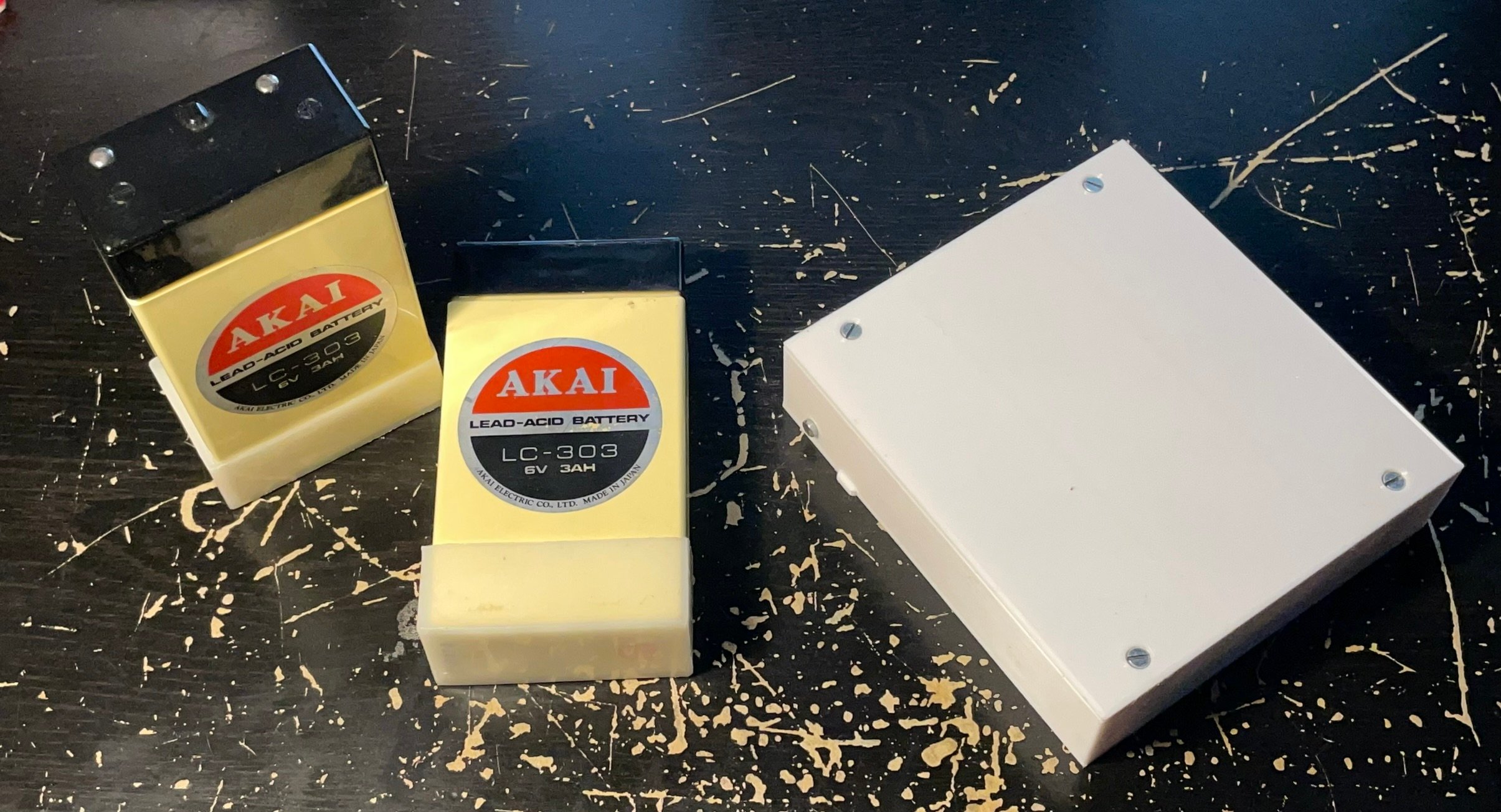

On est toujours loin des 1,2 kg de la batterie au plomb d’origine pour une capacité 2,3 fois supérieure !

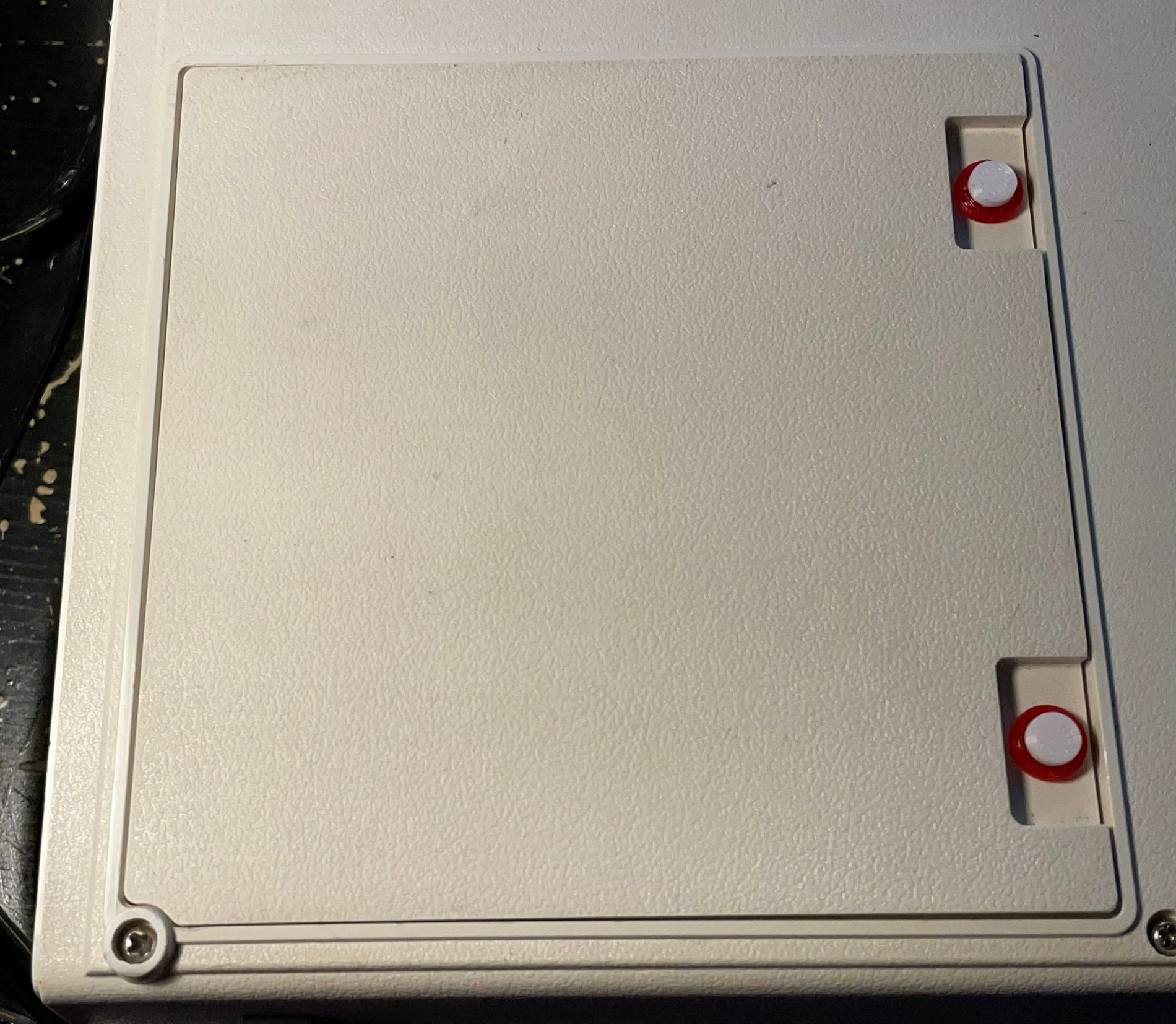

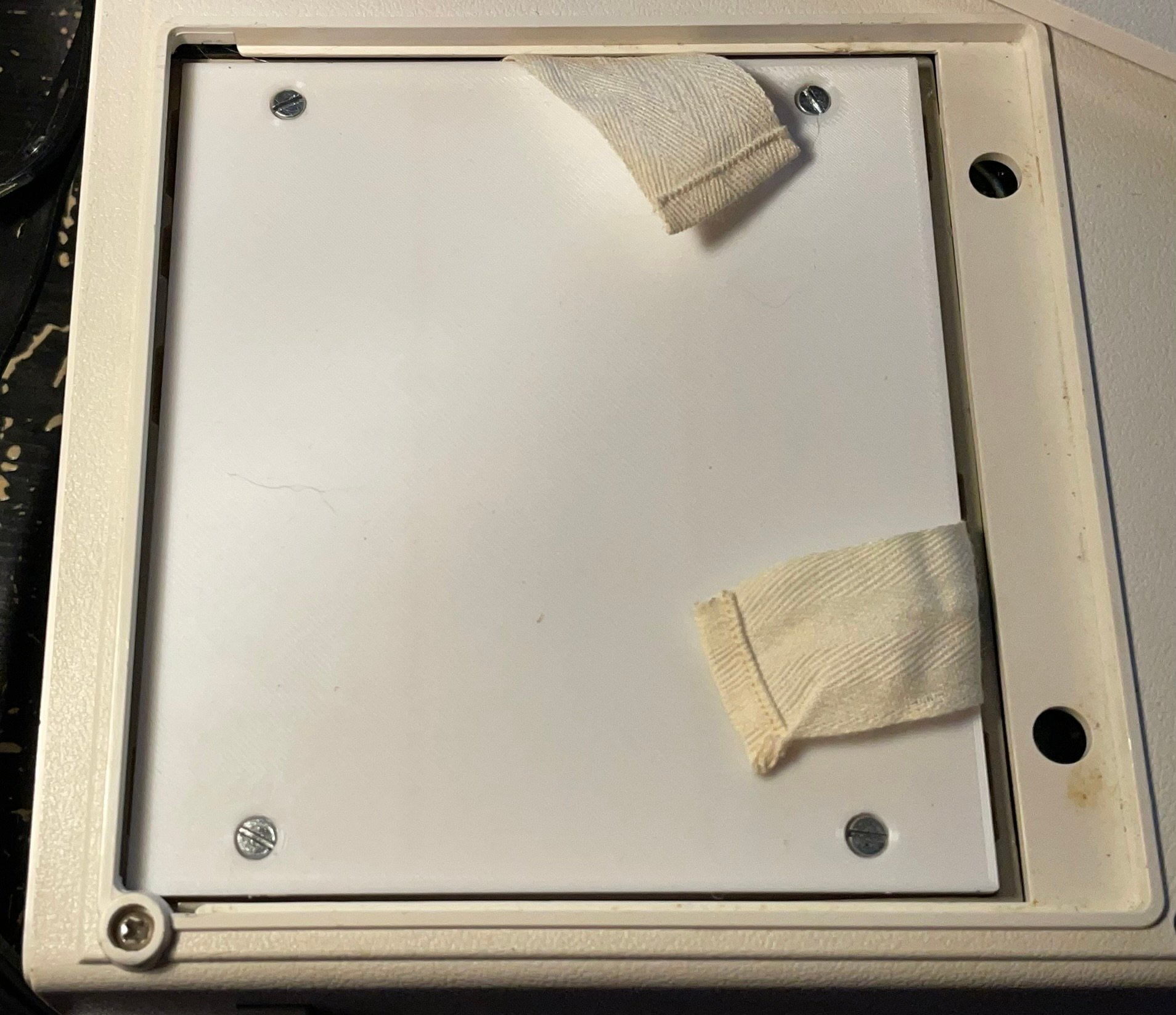

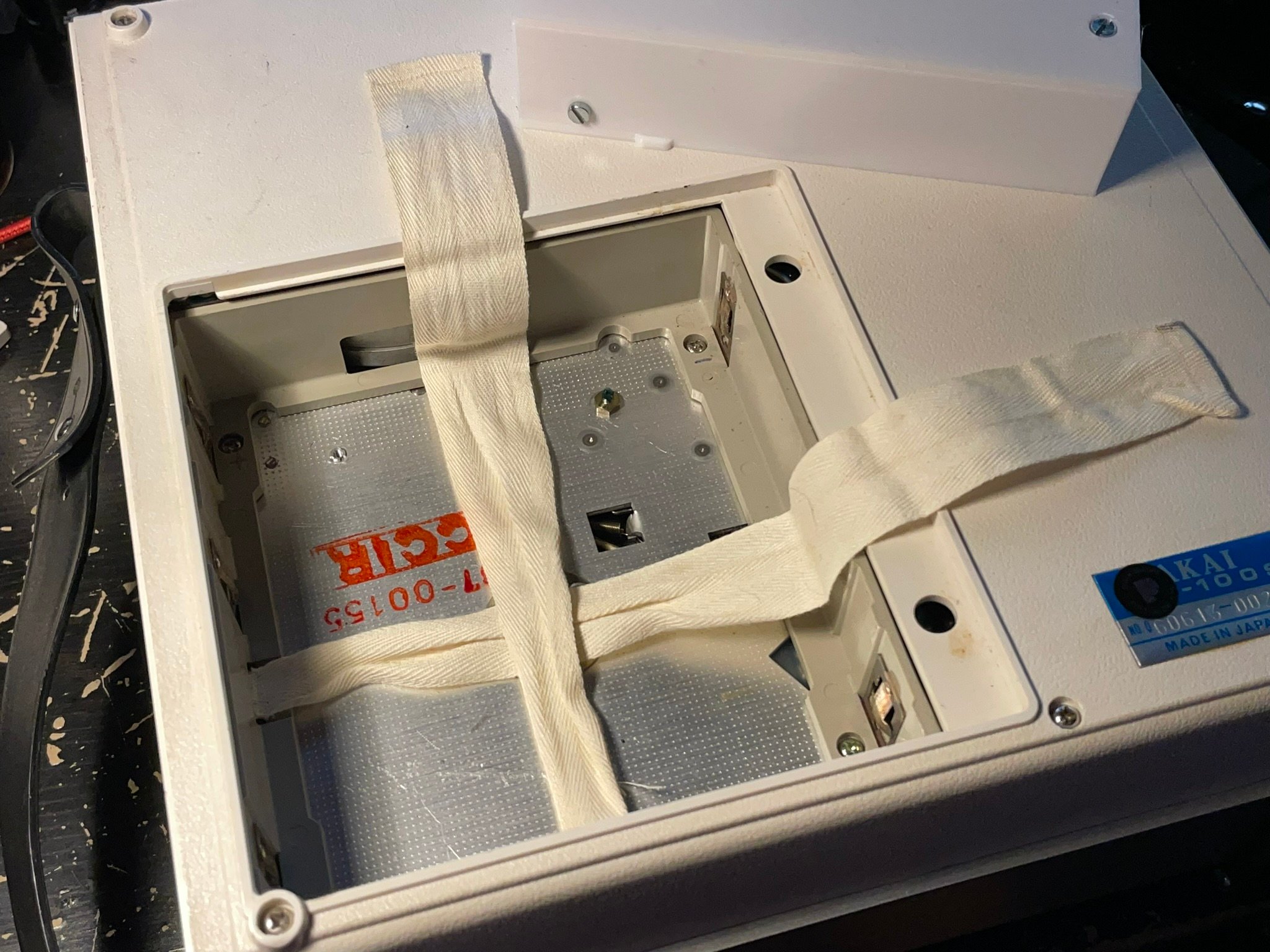

La nouvelle batterie s’installe comme l’autre dans l’emplacement prévu à cet effet sous le magnétoscope.

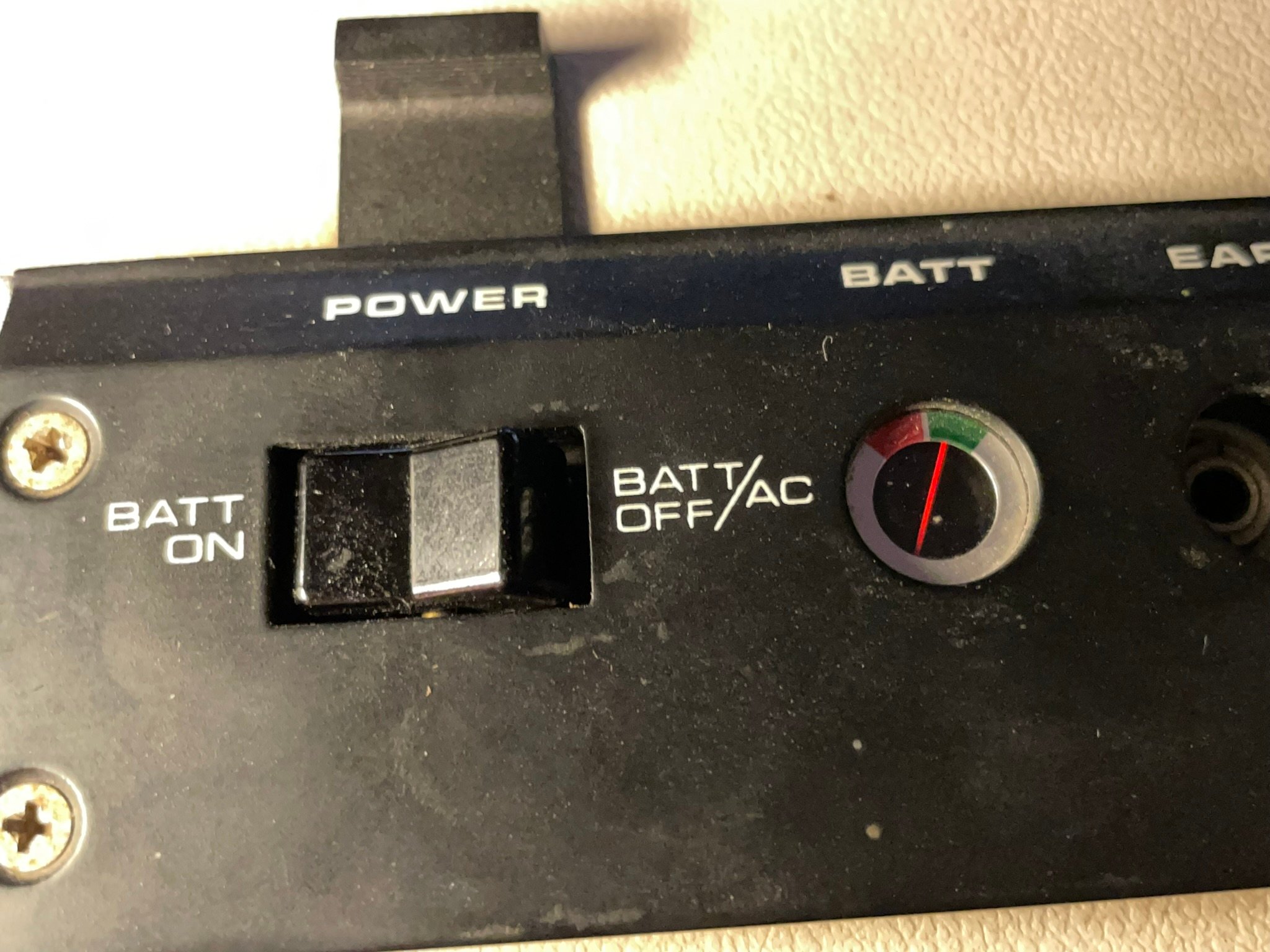

J’appuie sur le bouton de mise sous tension du magnétoscope et il s’est allumé !


Désormais, en doublant la capacité, je devrais avoir assez d’énergie pour pouvoir enregistrer sur une bobine complète qui dure environ 20-25 minutes.

Avec cette nouvelle batterie, la magnétoscope passe d’un poids de 6,5 kg à 6,7 kg.

Fichiers STL :

- Pièce principale : Batterie Akai VT v2 - Piece principale.stl
- Couvercle : Batterie Akai VT v2 - Couvercle.stl
