Ceci est un compte-rendu sur un petit projet qui a duré 24h.
Je voulais utiliser un galvanomètre ampèremètre sur un projet. Mais au dernier moment quand j’ai voulu l’utiliser, je me suis dit que ça serait cool s’il avait un éclairage comme ceux anciens avec un retro-éclairage avec une ampoule à filament.
Quand je parle de rétro-éclairage pour un galvanomètre, il s’agit d’un éclairage derrière les inscriptions ou en bas du cadre dont l’ampoule est généralement dissimulée derrière un cache et permet de voir de ce que pointe l’aiguille lorsque la lumière ambiante est insuffisante pour le faire.
Les ampoules à filaments sont de moins en moins fabriqués (sauf pour certaines utilisations) et les galvanomètres aussi, souvent remplacés par des afficheurs numériques.
Mais les galvanomètres, c’est cool. :D

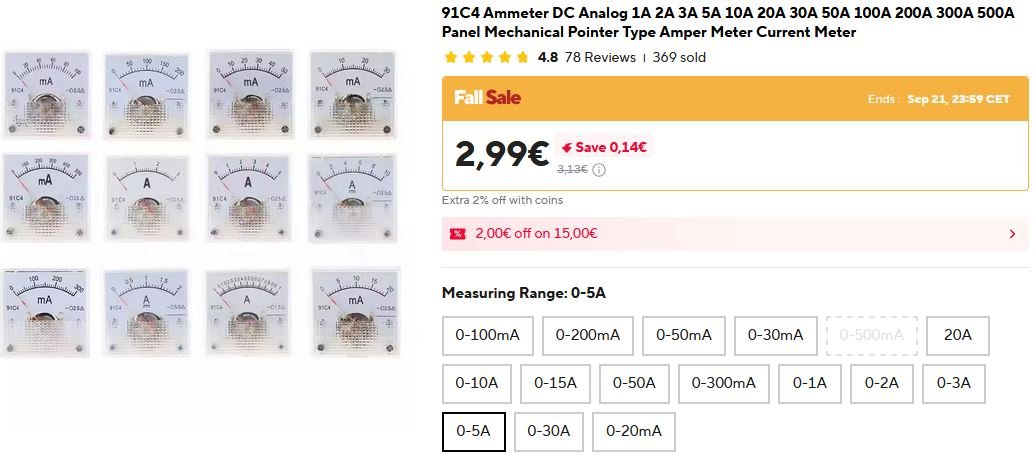

On peut trouver une série de galvanomètres sur AliExpress à prix correct, la série 91C4, tous de mêmes dimensions physique, dans une grande variété de gammes de mesures en voltmètre ou ampèremètre.
Bien qu’ils semblent de bonne qualité, ils n’ont malheureusement pas de retro-éclairage.
J’ai donc cherché à voir comment en rajouter un sans trop de difficulté et telle façon de cela soit répétable pour d’autres galvanomètres dans le futur.
Il faut d’abord analyser un des ces galvanomètre pour savoir comment il est structuré.

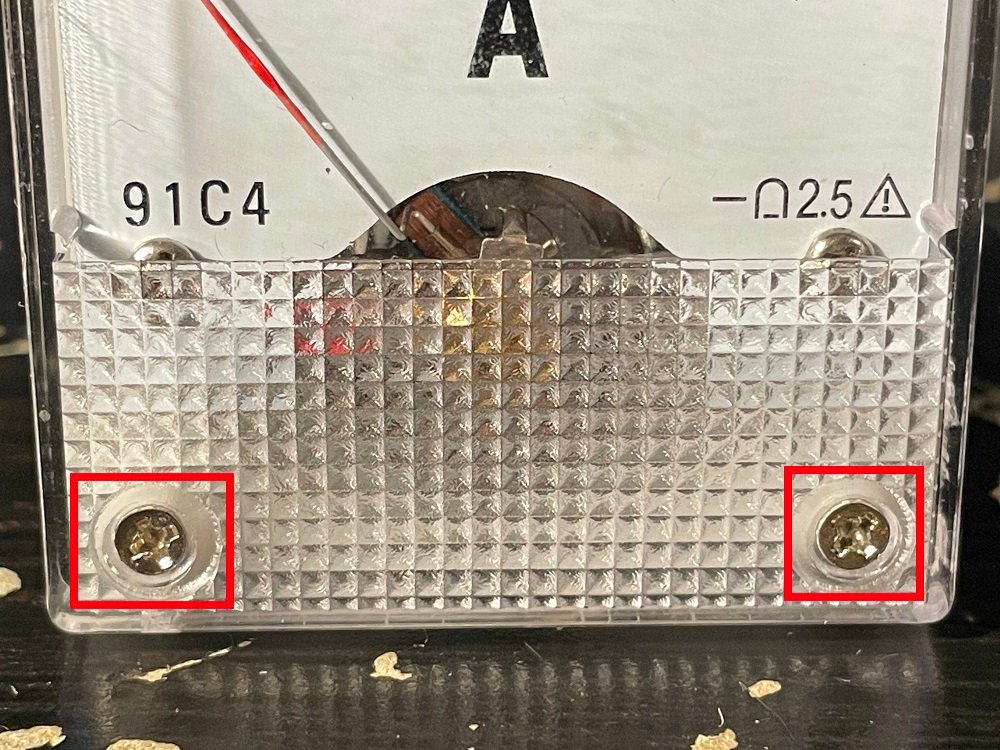

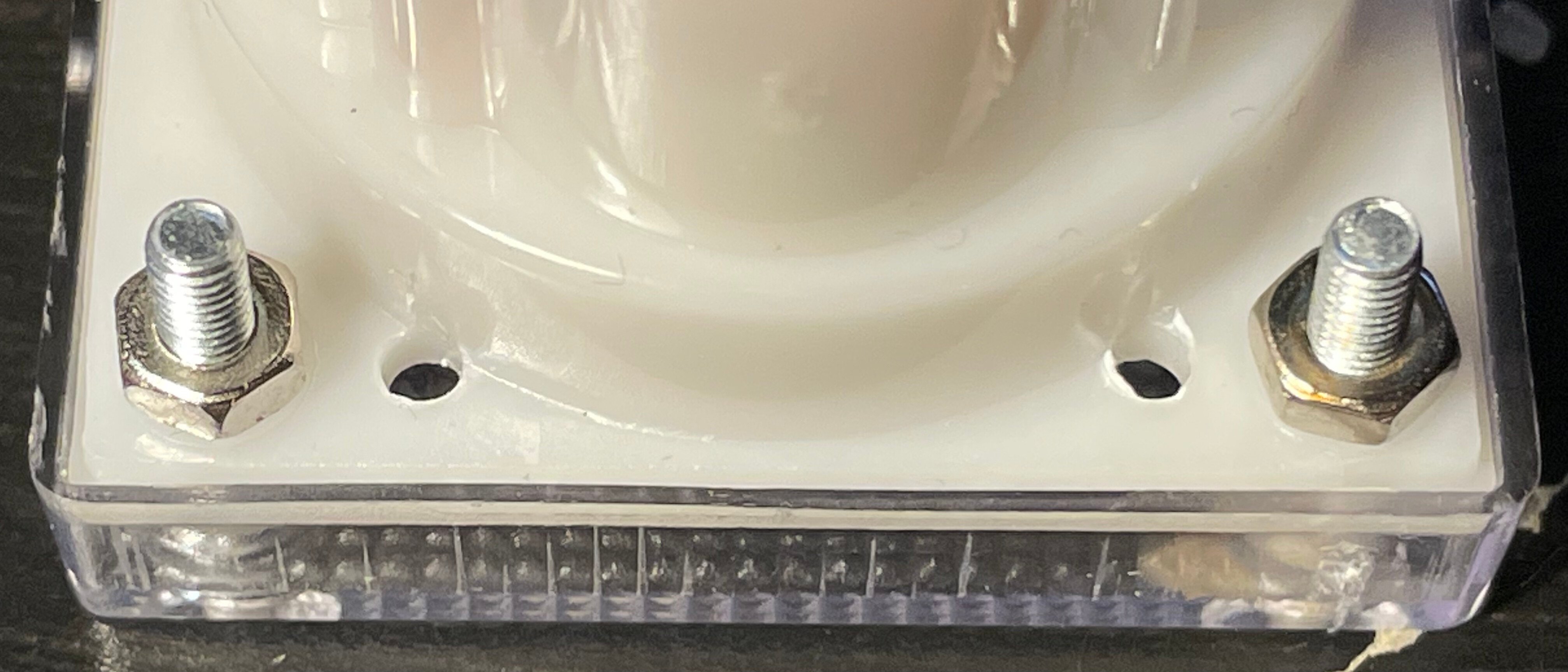

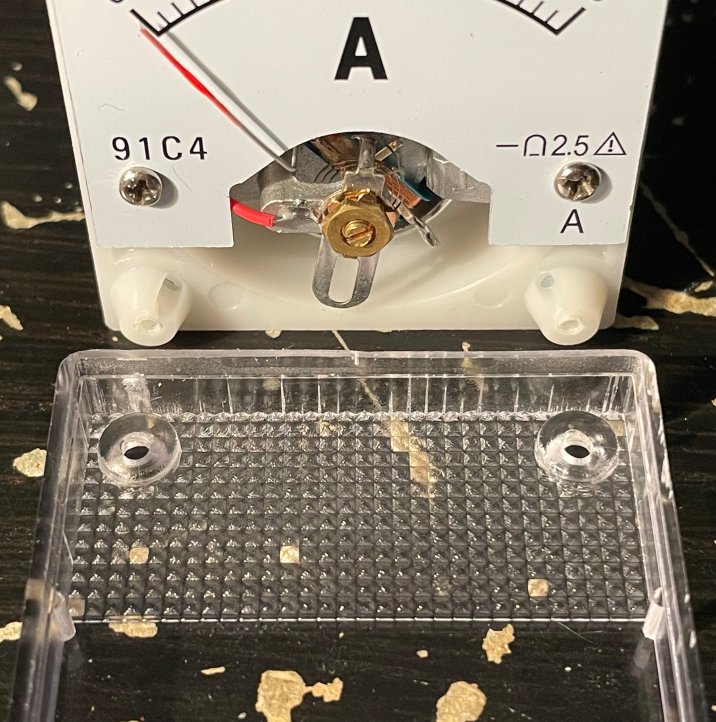

Le cadre, en plastique transparent, est démontable en retirant ces deux vis :

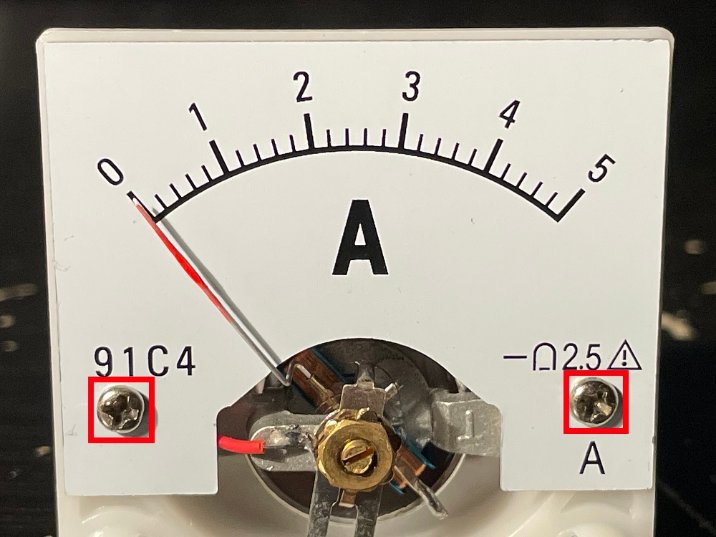

Le cadran sur la partie supérieur est tenu par deux vis.

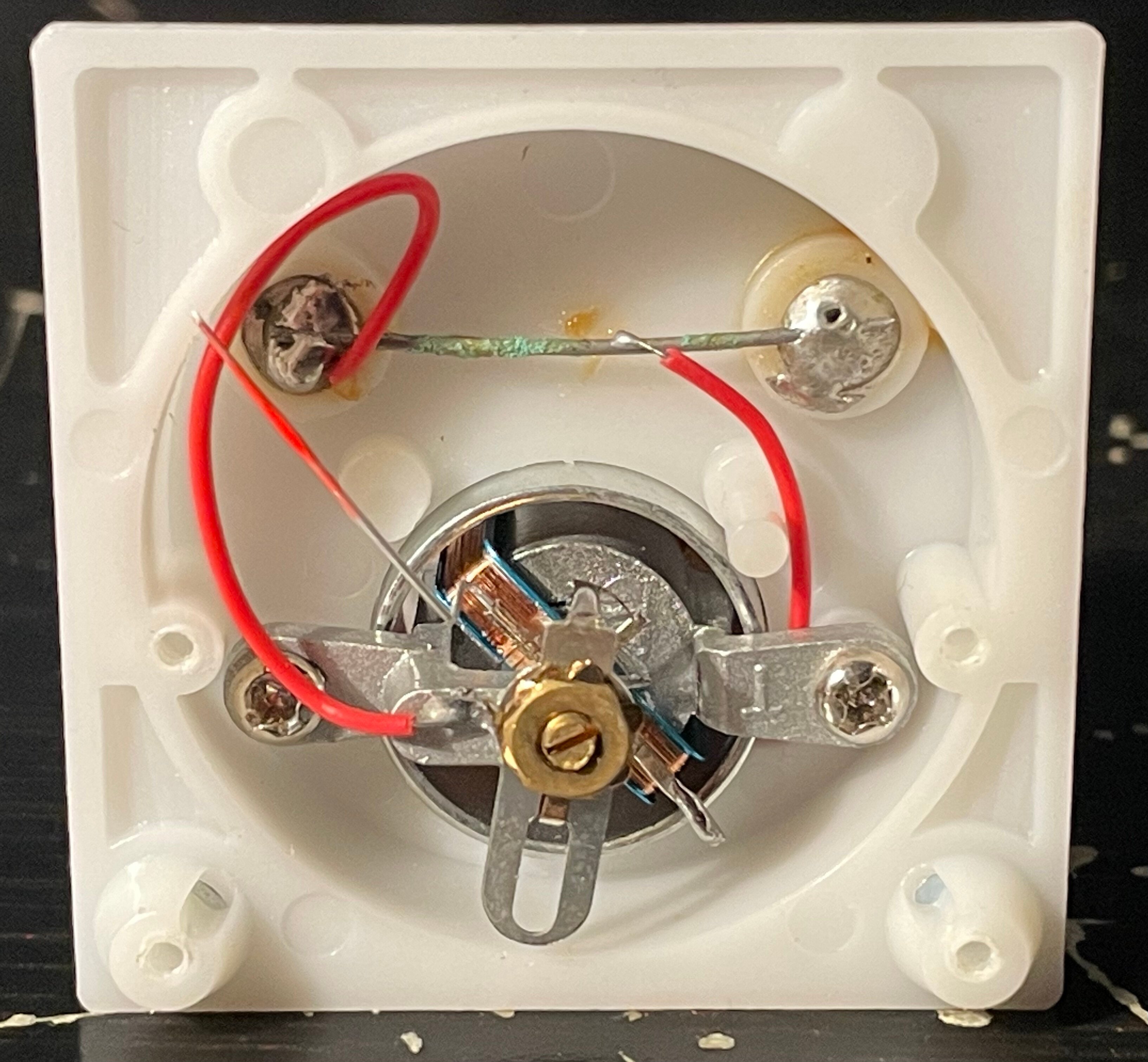

Une fois retiré, on observe que ce cadran est métallique.
C’est dommage car on ne peut donc pas mettre une source de lumière derrière lui et les inscriptions ne pourront pas être éclairées par derrière.
C’est d’autant plus regrettable car il y a de la place derrière ce cadran.
Il reste une autre possibilité : mettre une source de lumière à la base du cadre.

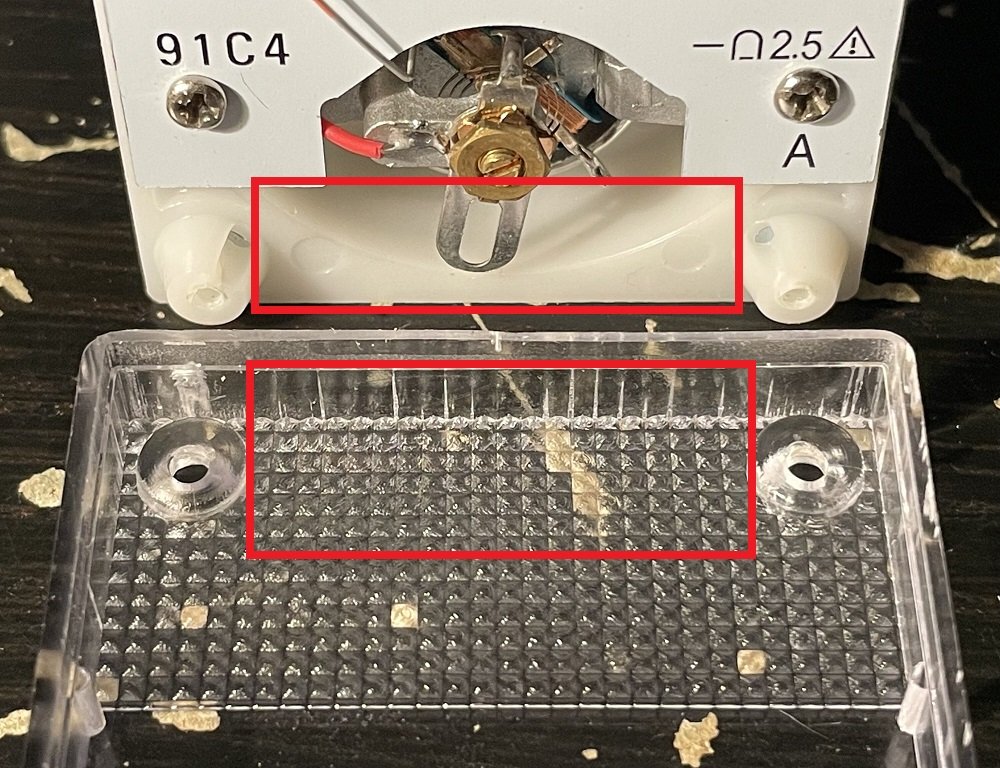

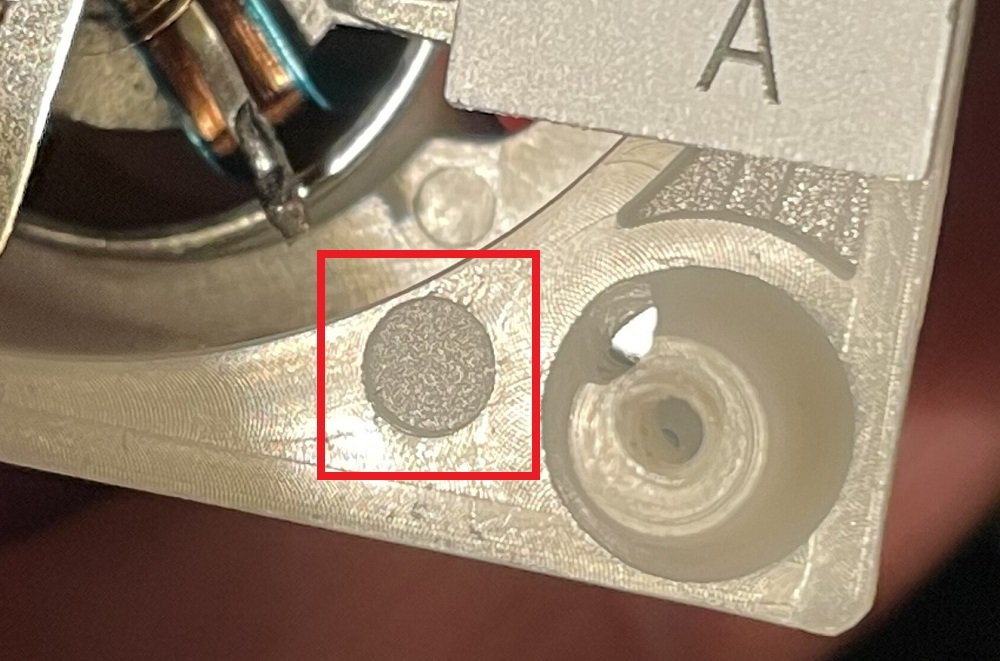

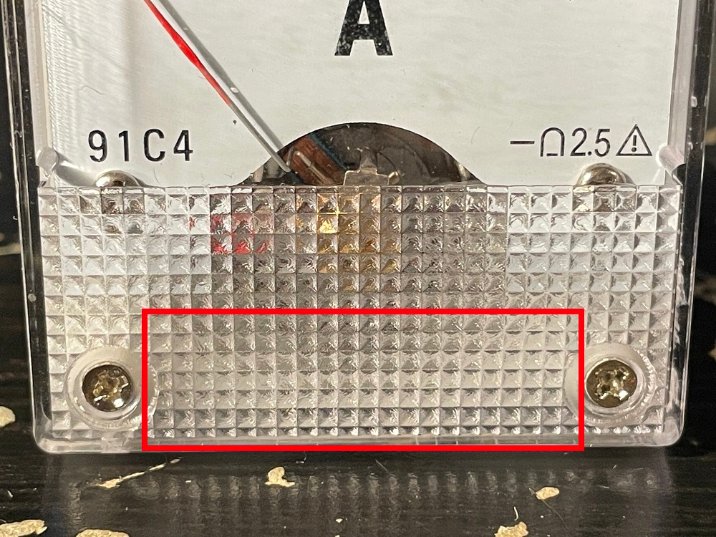

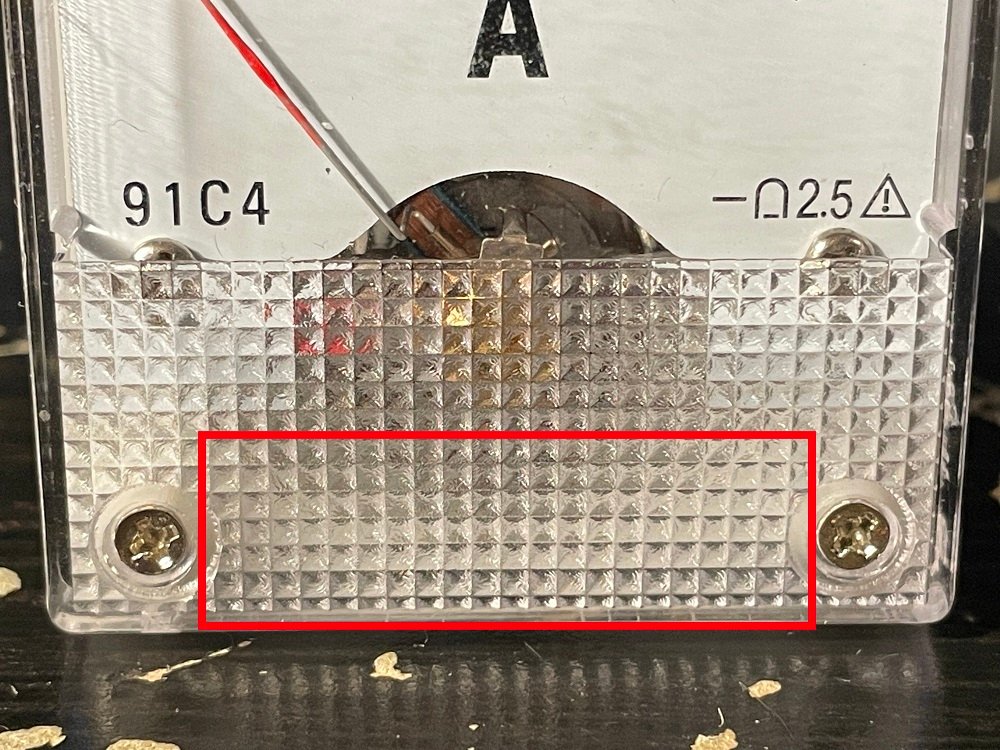

Il y a un peu de place dans le cadre en plastique, derrière le motif permettant de cacher le mécanisme du galvanomètre.
L’espace disponible est d’environ :
- 27 mm de largeur
- 7 mm de hauteur
- 4,5 mm de profondeur.

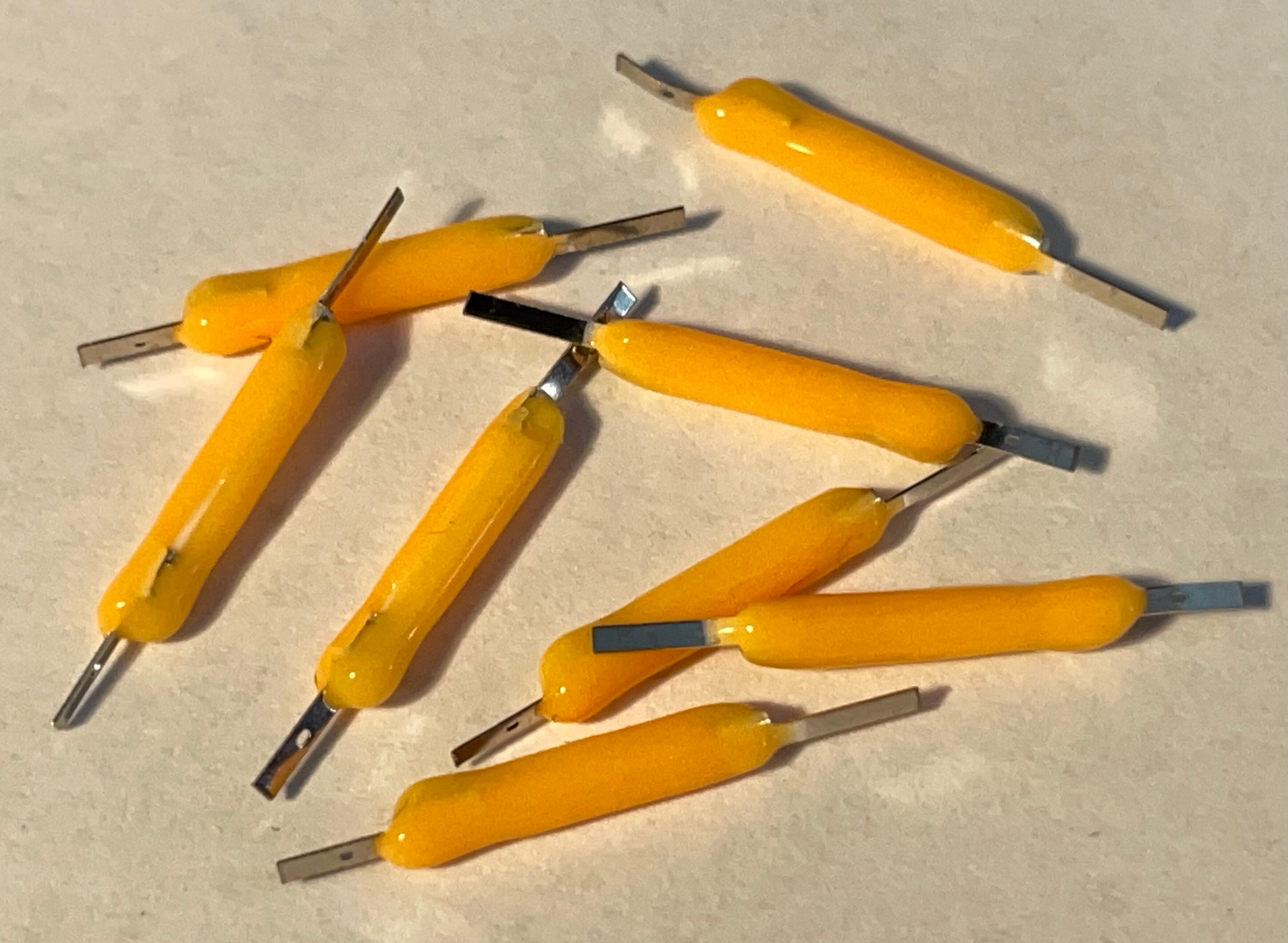

Comme source d’éclairage pouvant aller dans cet espace, j’ai pensé utiliser des filaments LEDs communément utilisés dans les ampoules LEDs pour l’éclairage avec imitation de filaments à incandescence.
On en trouve de toutes sortes de longueurs et de couleurs.

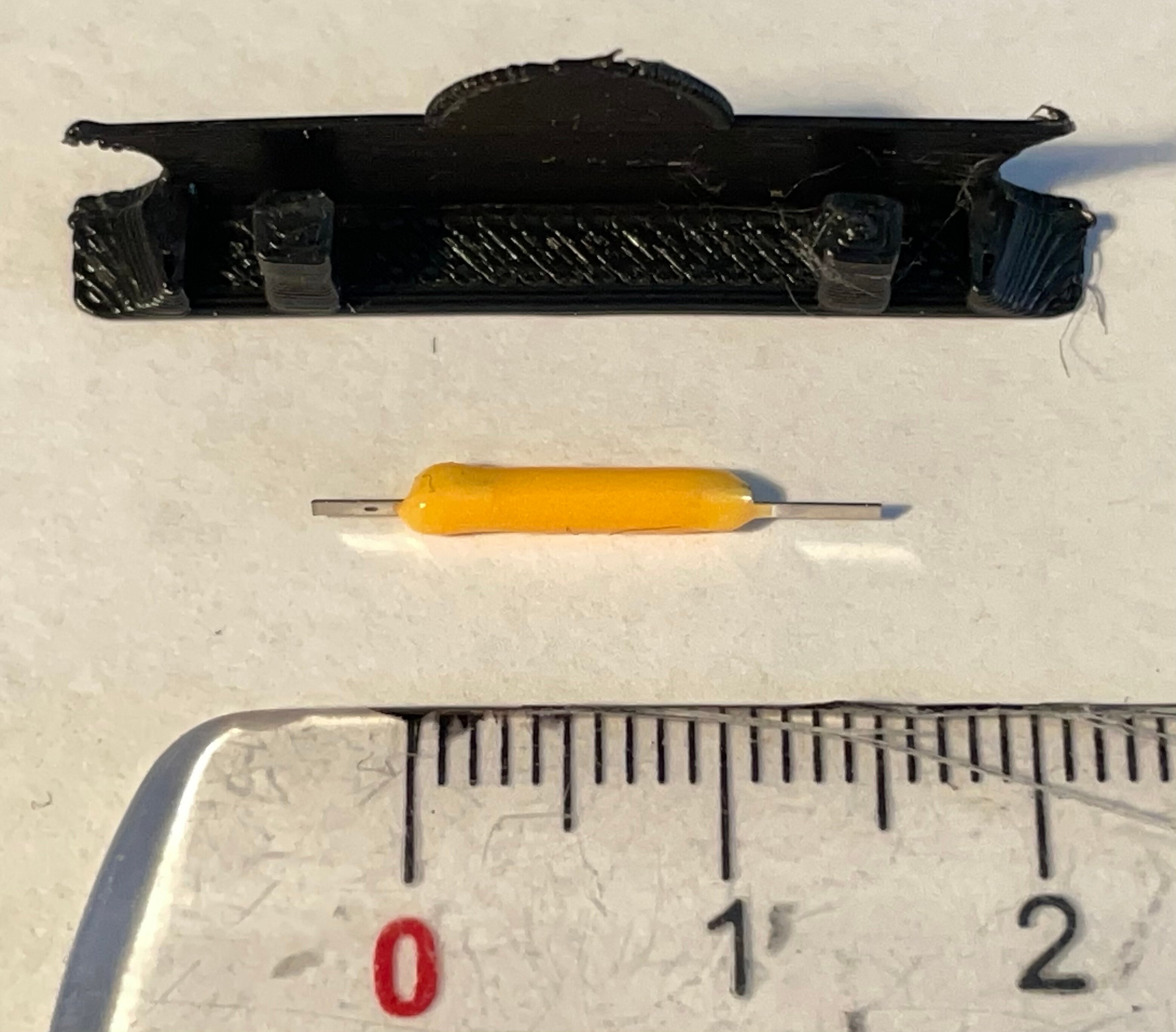

J’ai sélectionné ici des filaments LEDs de 19mm vu que c’est la seule taille qui pouvait rentrer ici et de couleur blanc très chaud à 2200 K pour simuler l’éclairage d’un filament à incandescence légèrement sous-alimenté. Oui c’est précis comme choix dans ma tête. :D
Il est tout à fait possible de choisir une autre couleur.

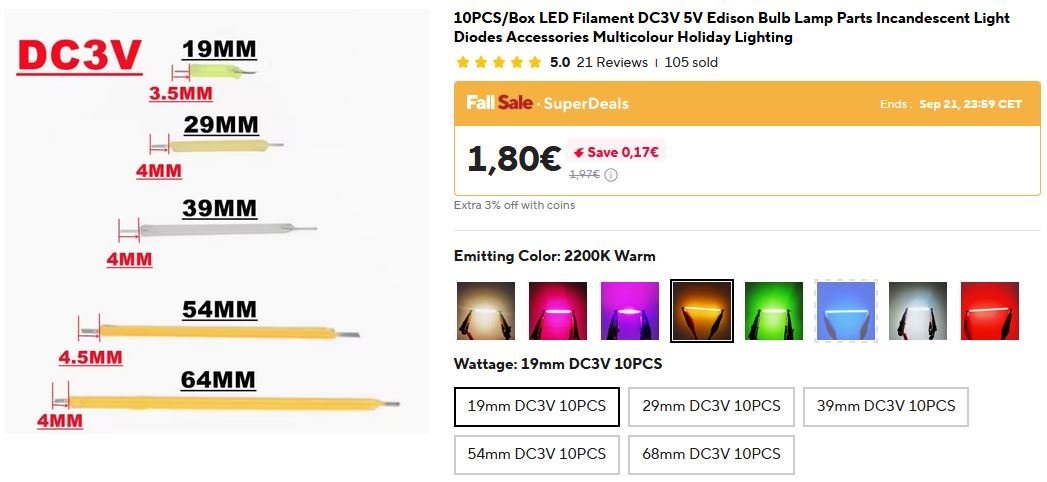

Lien AliExpress : https://fr.aliexpress.com/item/1005008658461188.html

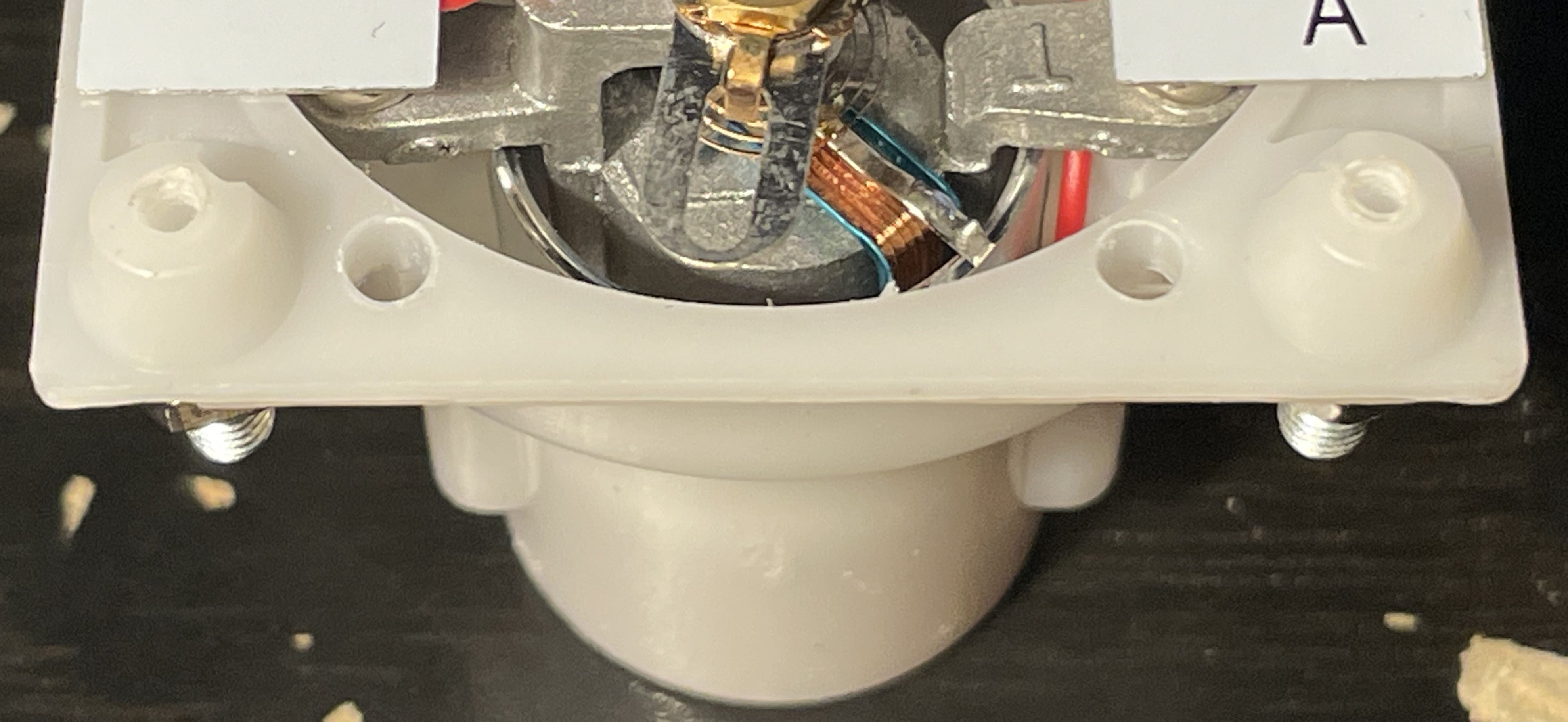

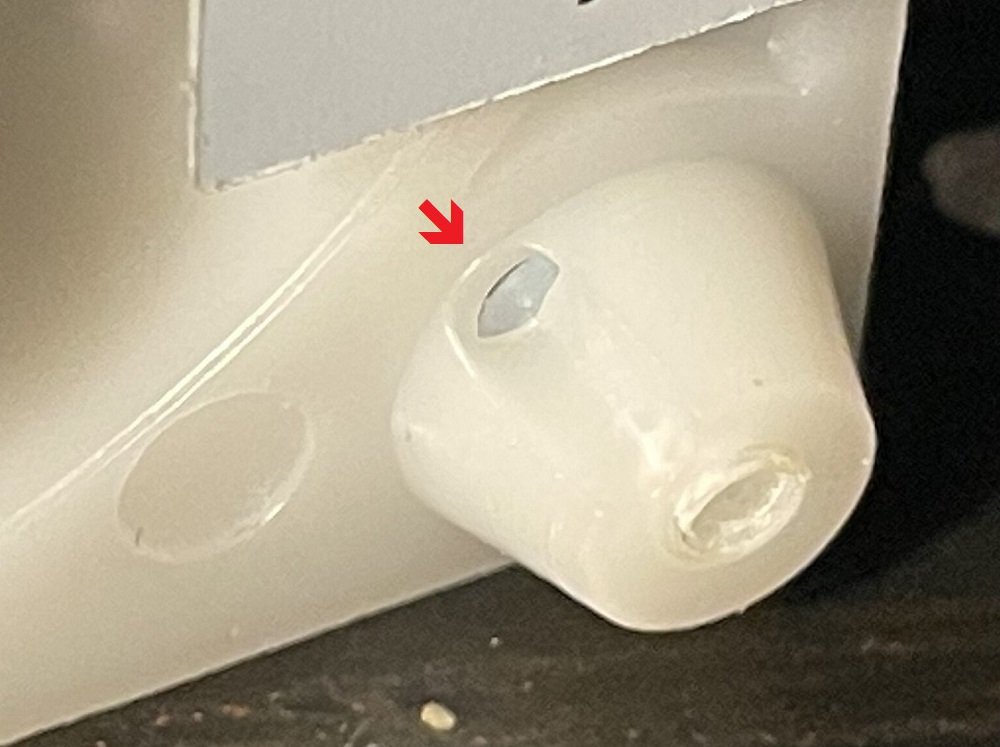

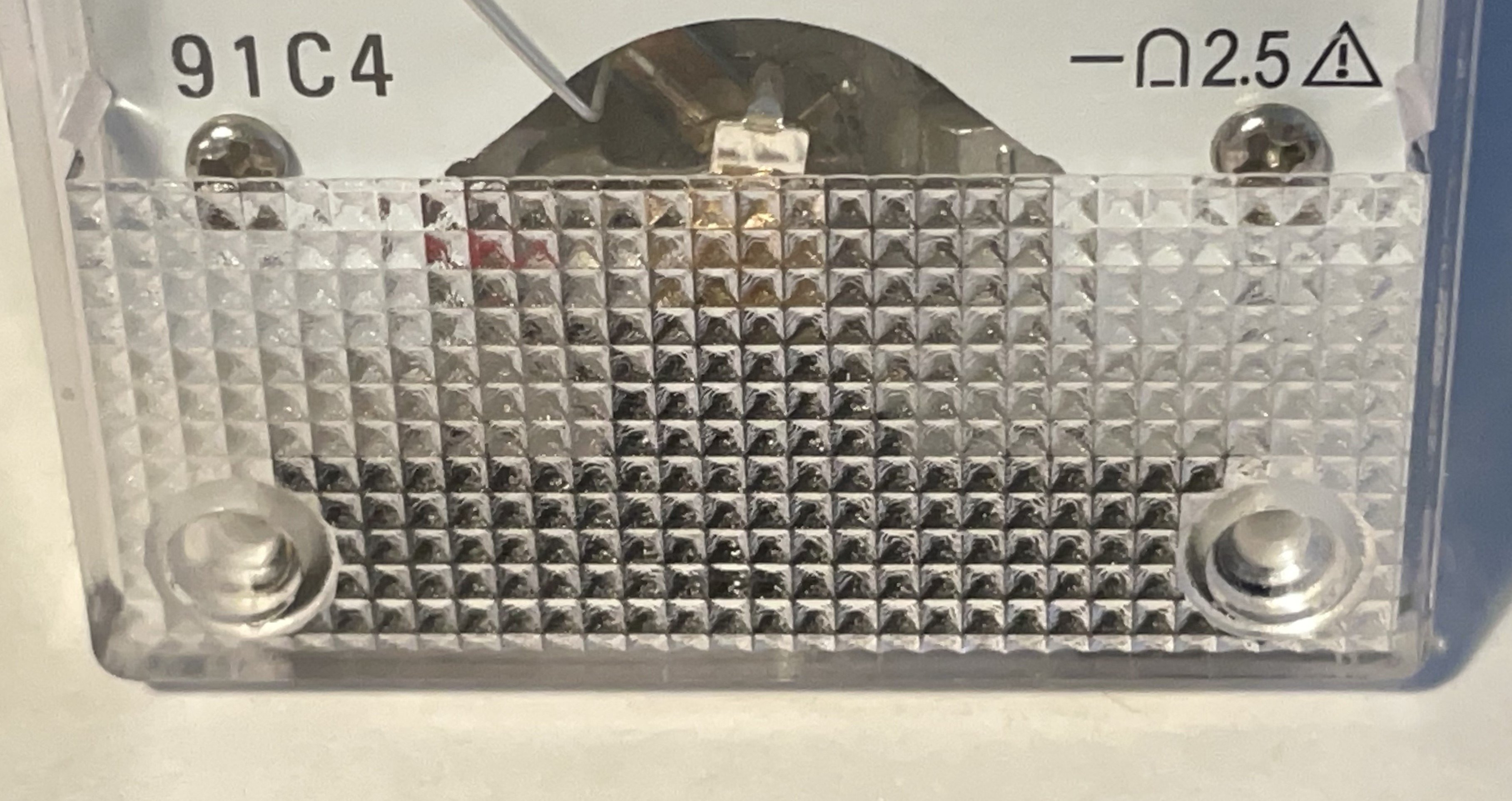

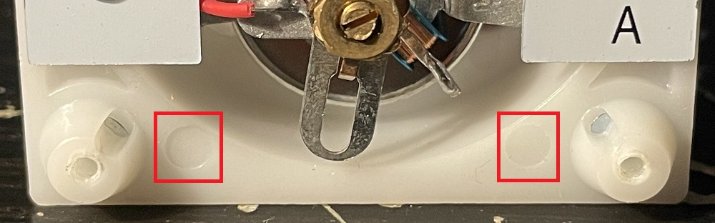

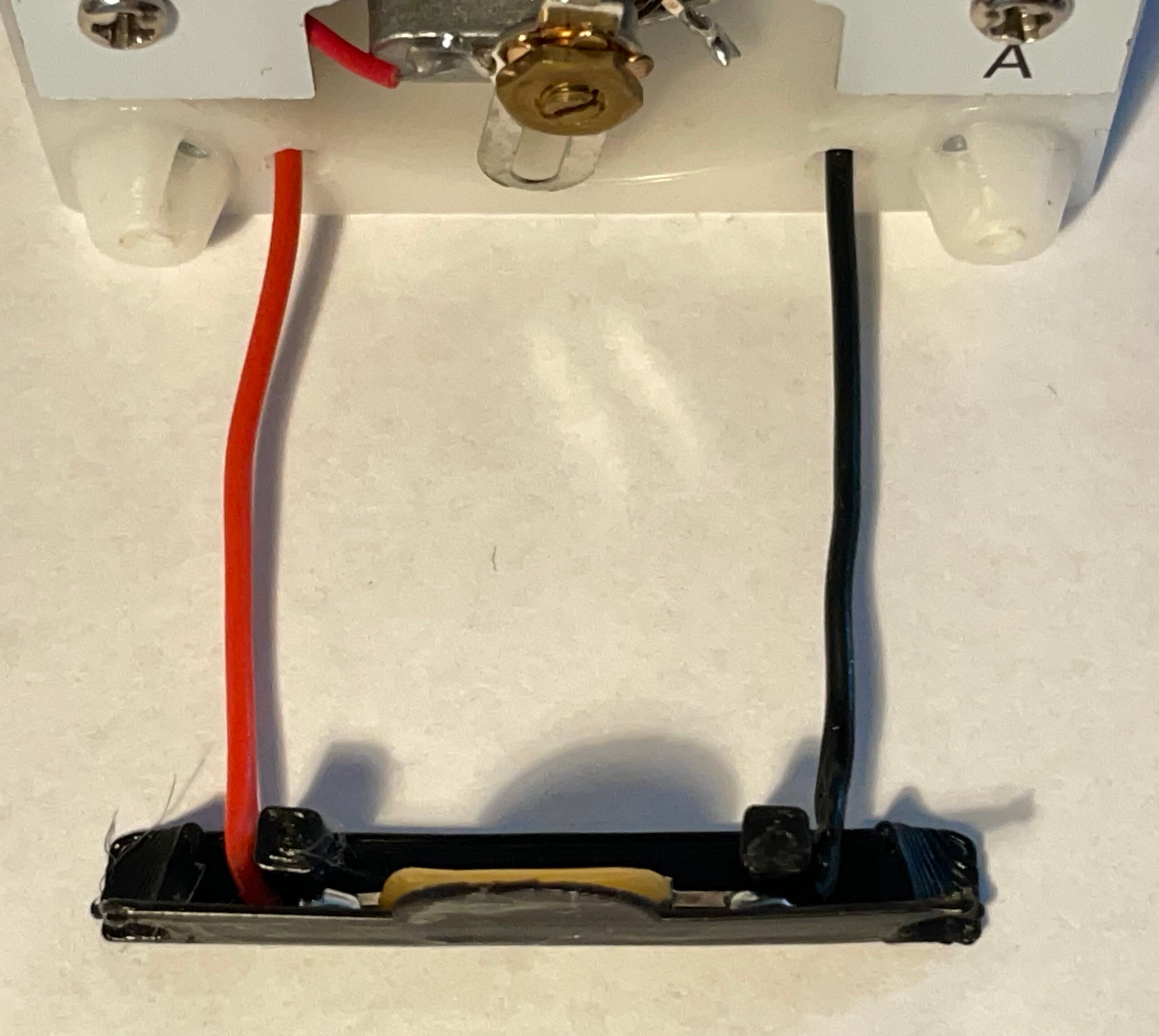

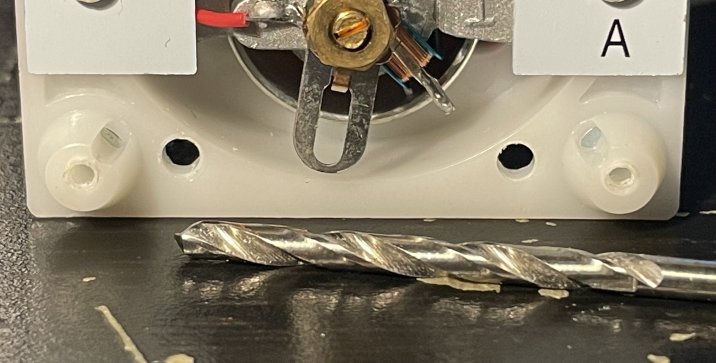

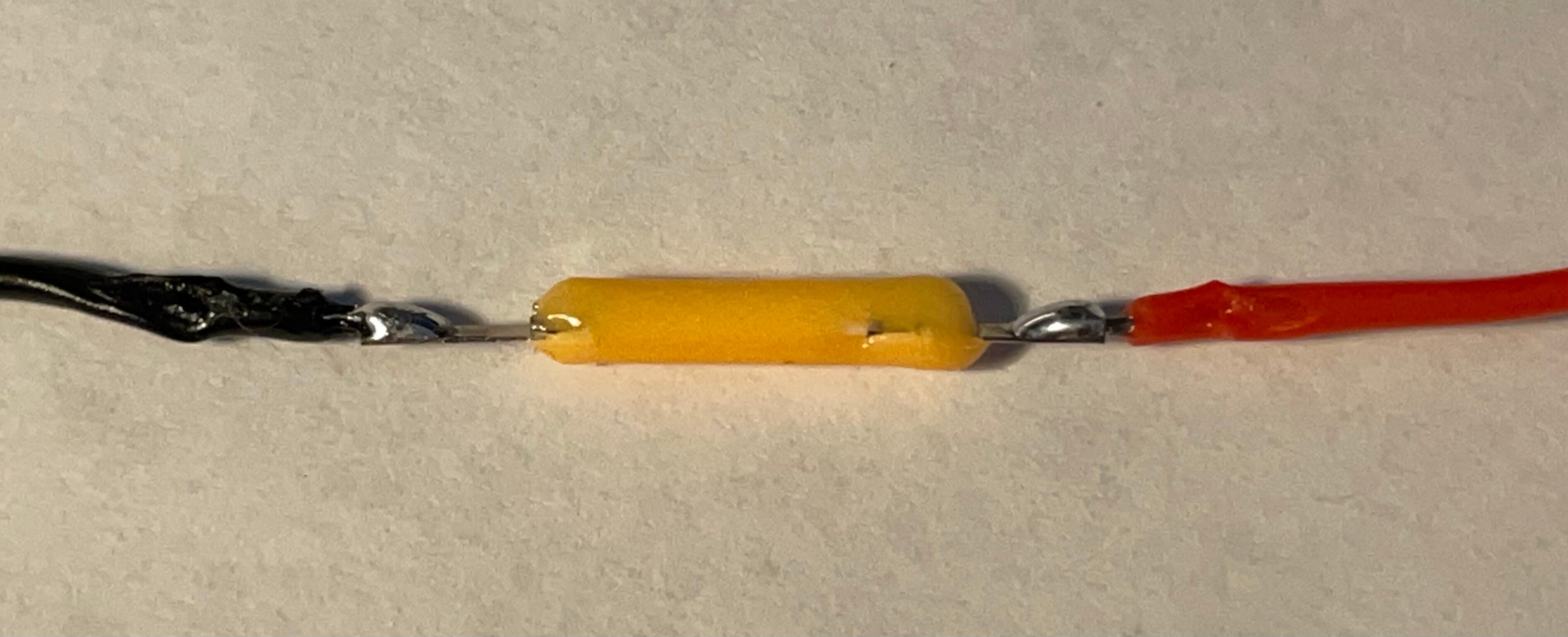

J’y ai soudé des fils, mis le filament en place faisant passer les fils dans les trous puis j’ai remis le cadre.

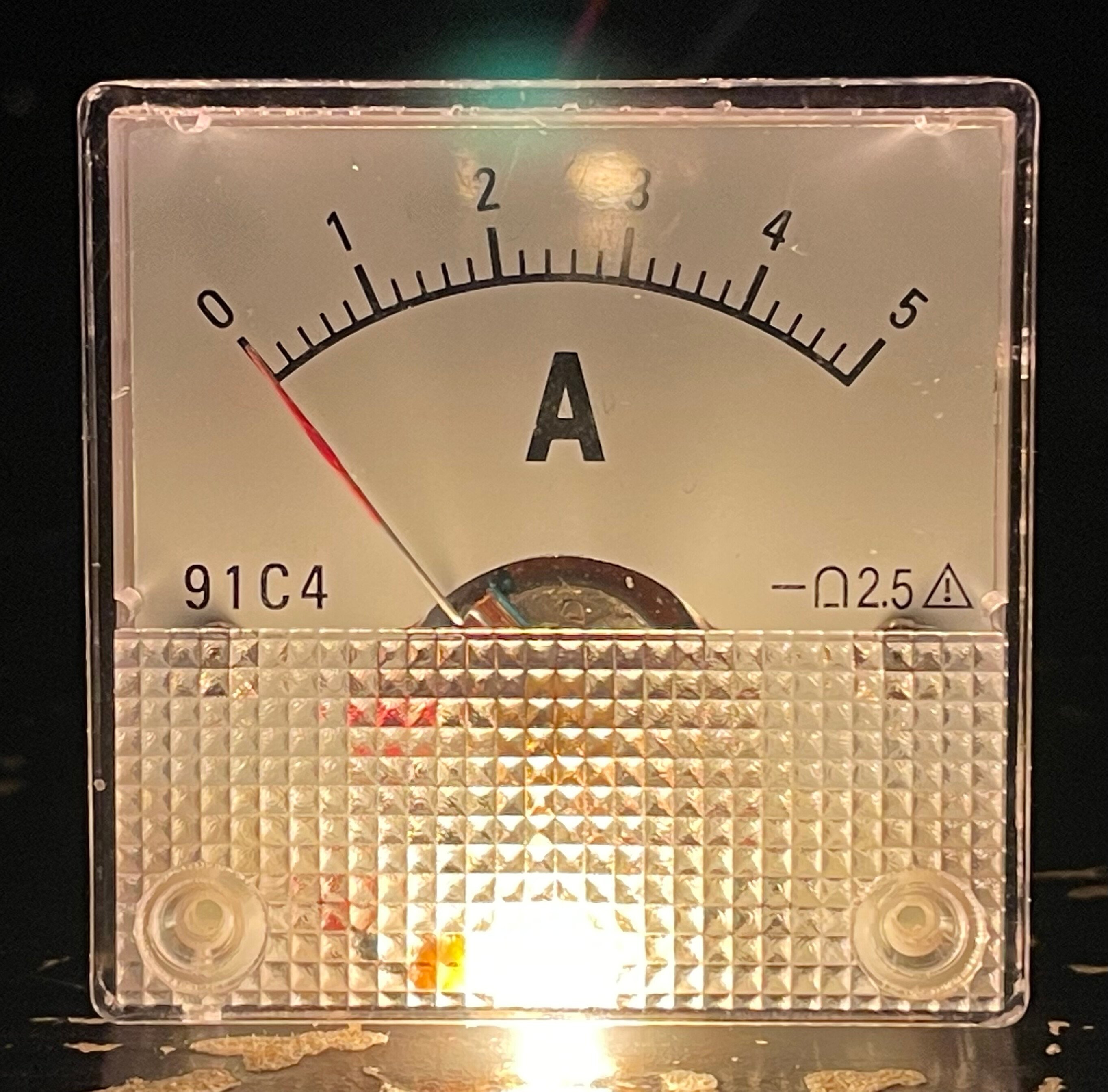

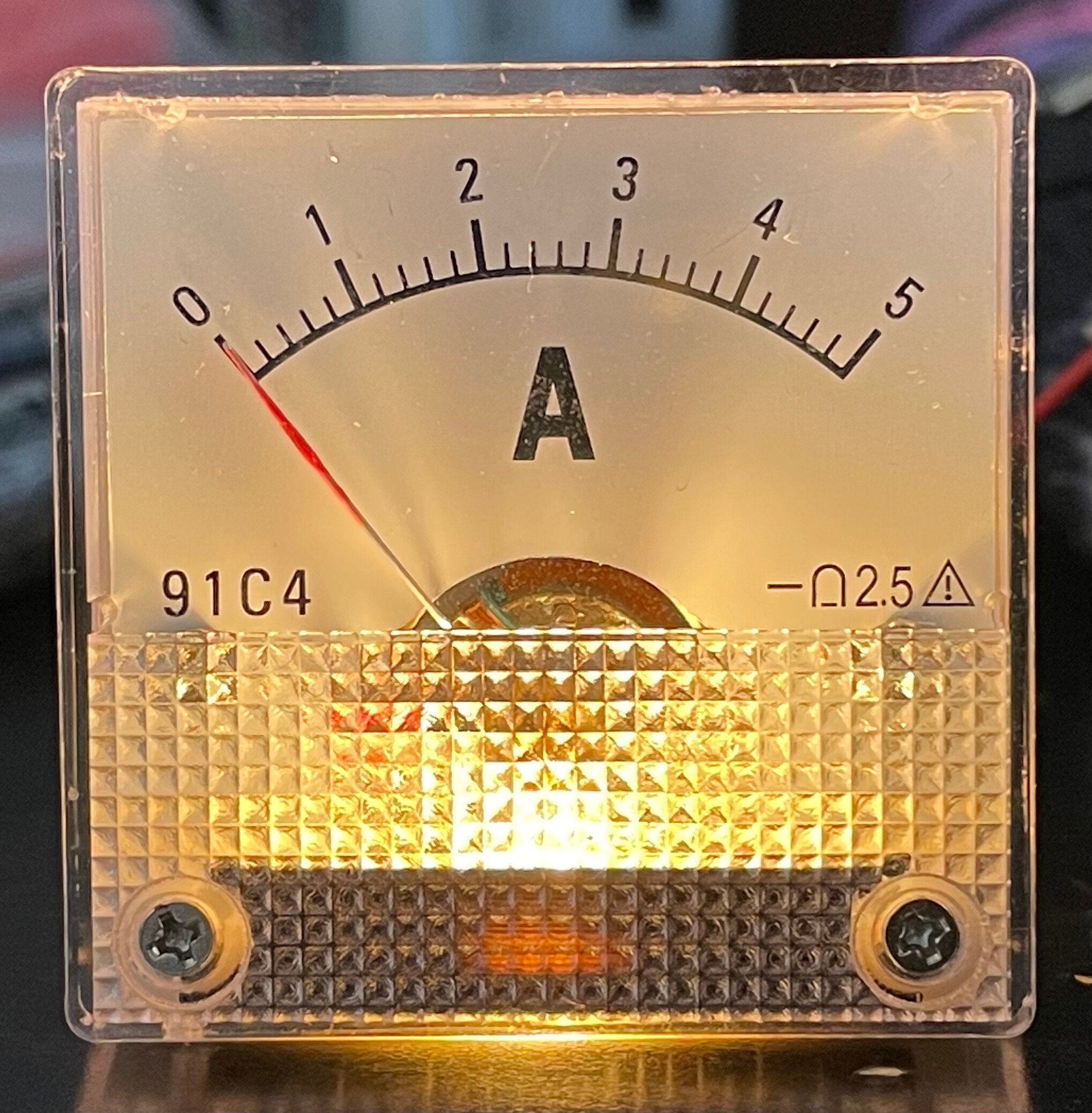

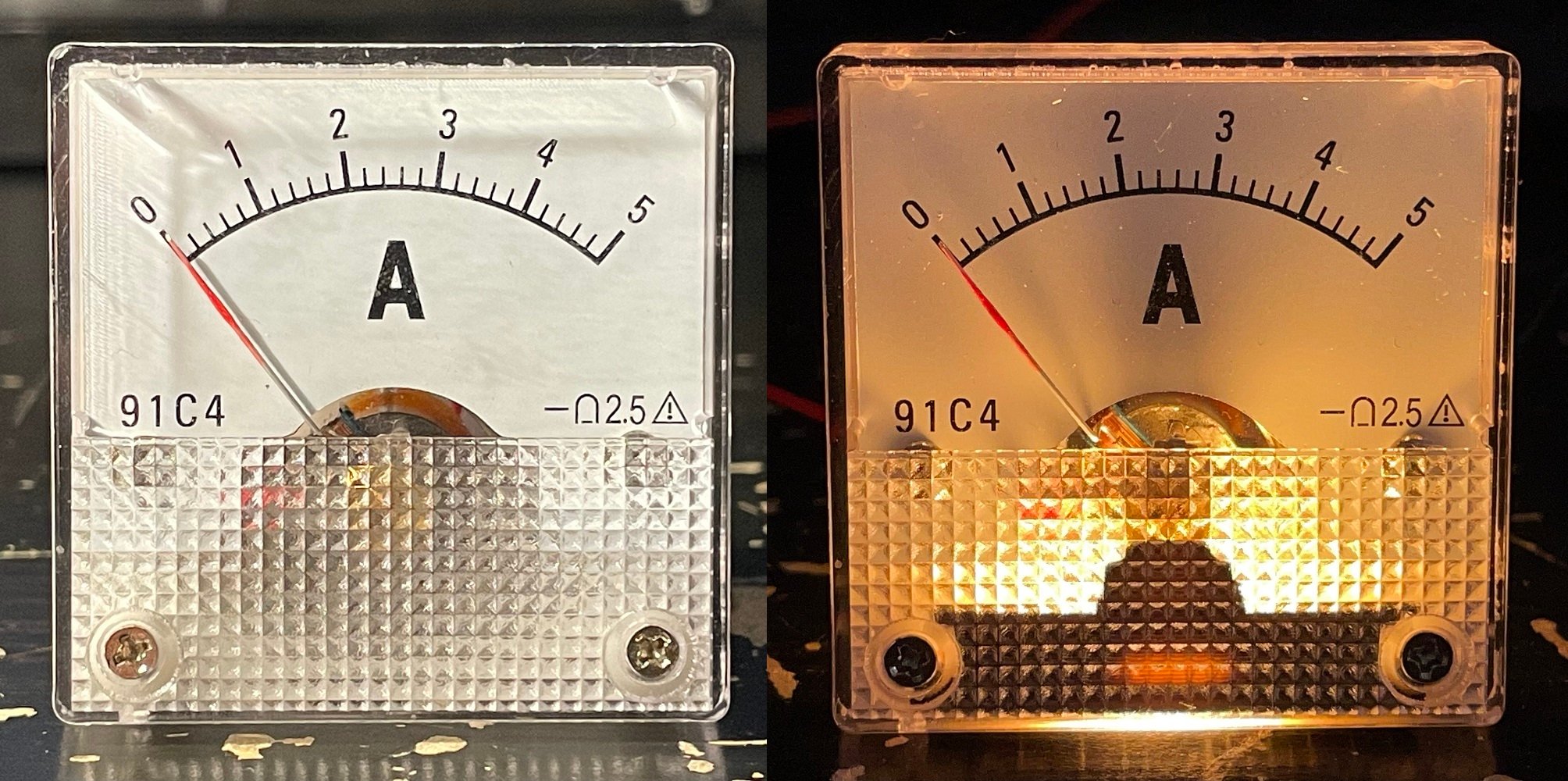

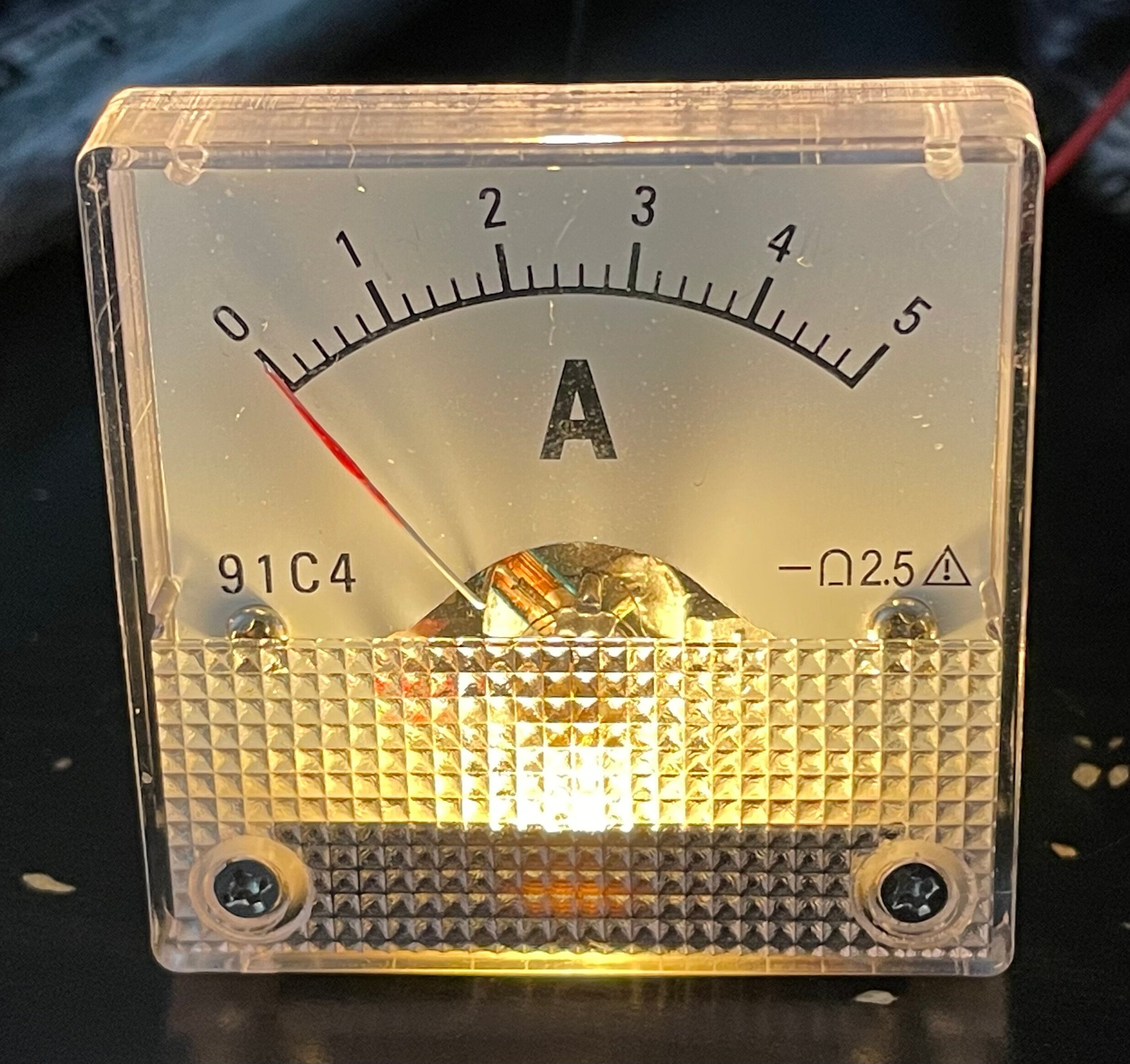

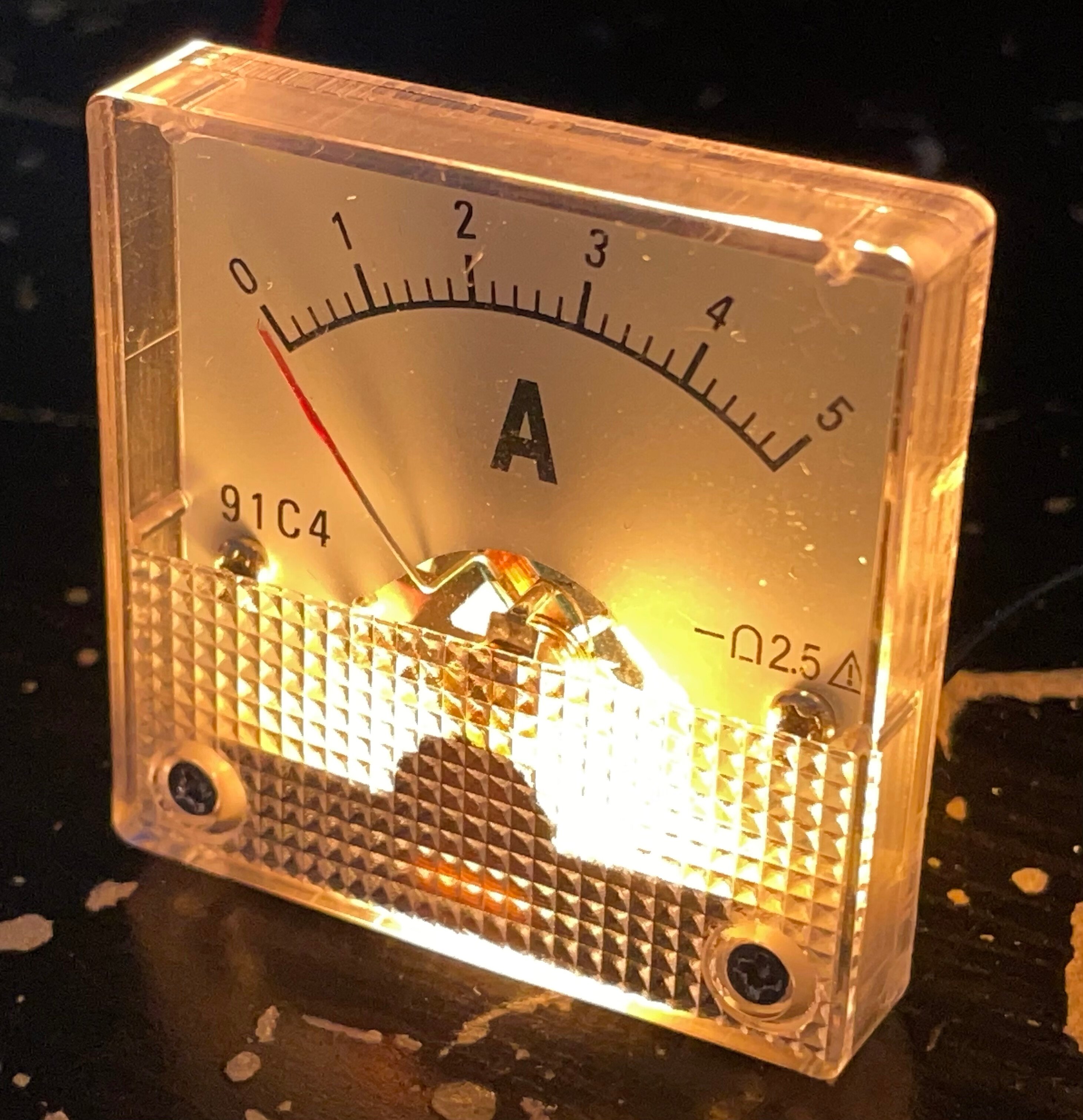

Les inscriptions du cadran sont plutôt bien éclairées et la coloration me plaît !
Cependant, la visibilité du filament LED allumé sa pleine puissance fait assez mal à la rétine.
J’ai d’ailleurs eu une tache sombre qui est resté quelques dizaines de secondes au milieu de ma vision après avoir fait cette photo.
Il fallait donc quelque chose qui fasse cache.

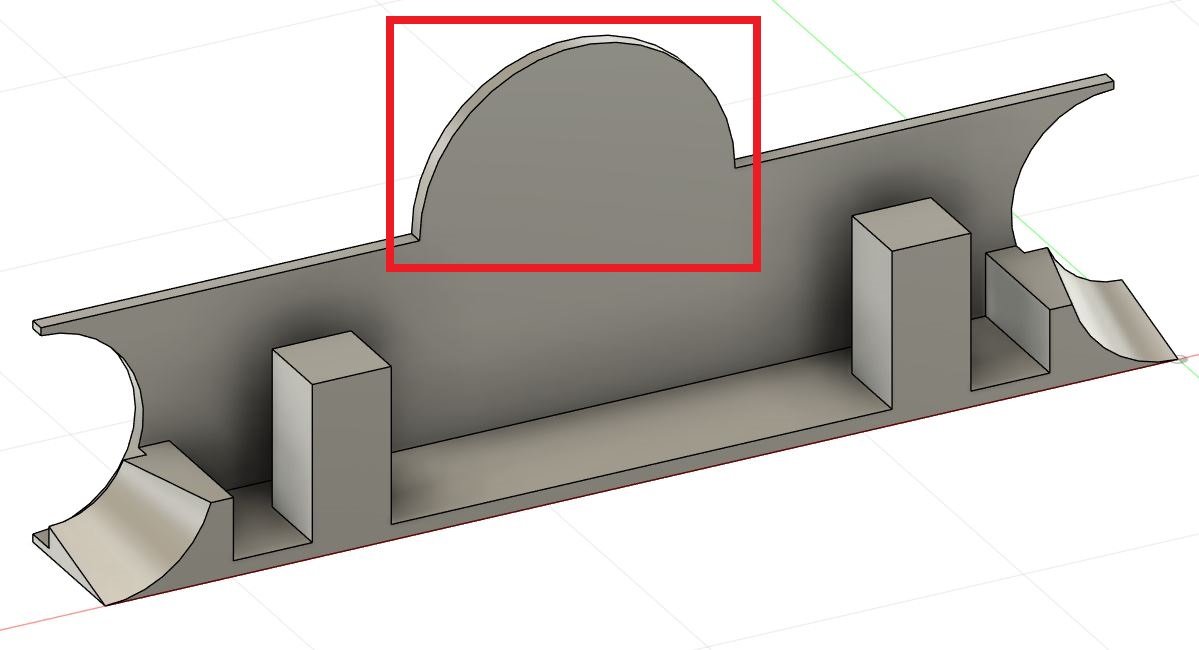

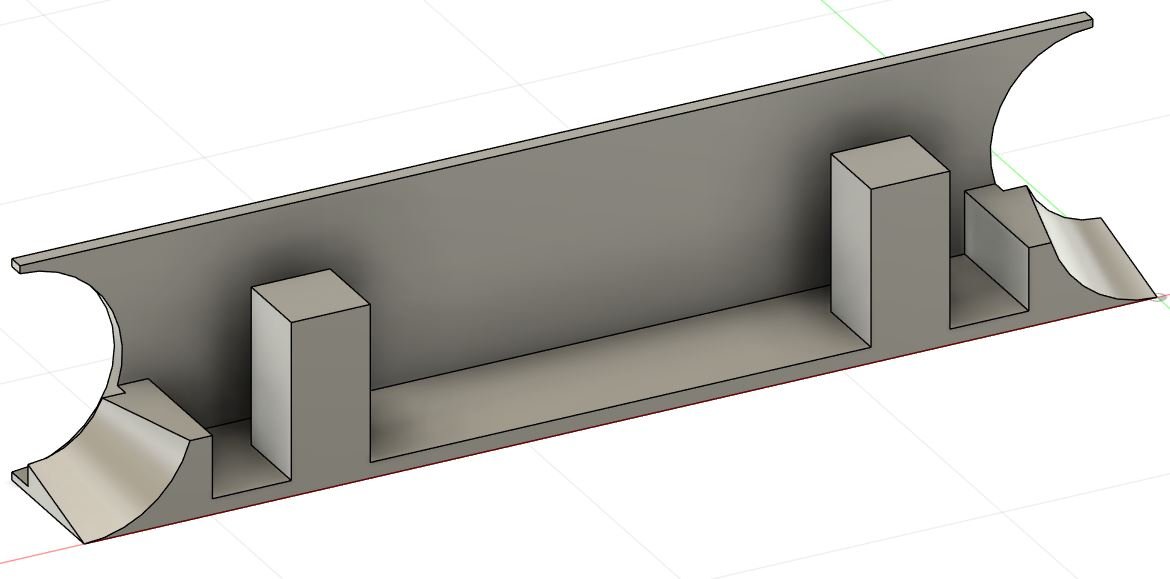

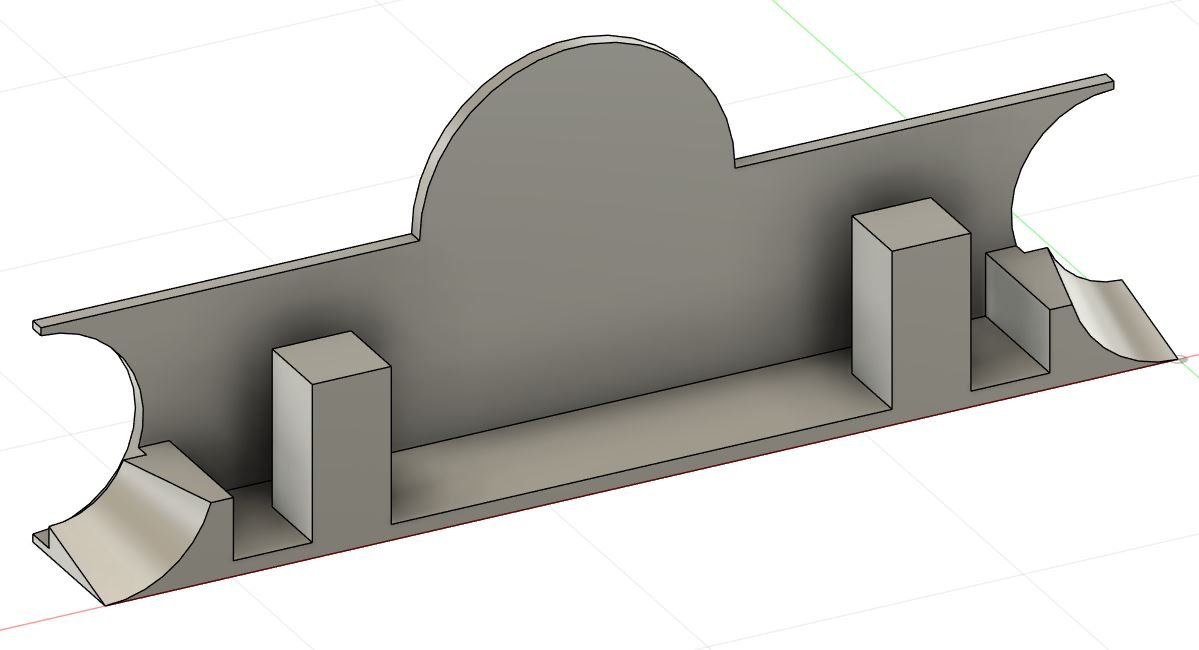

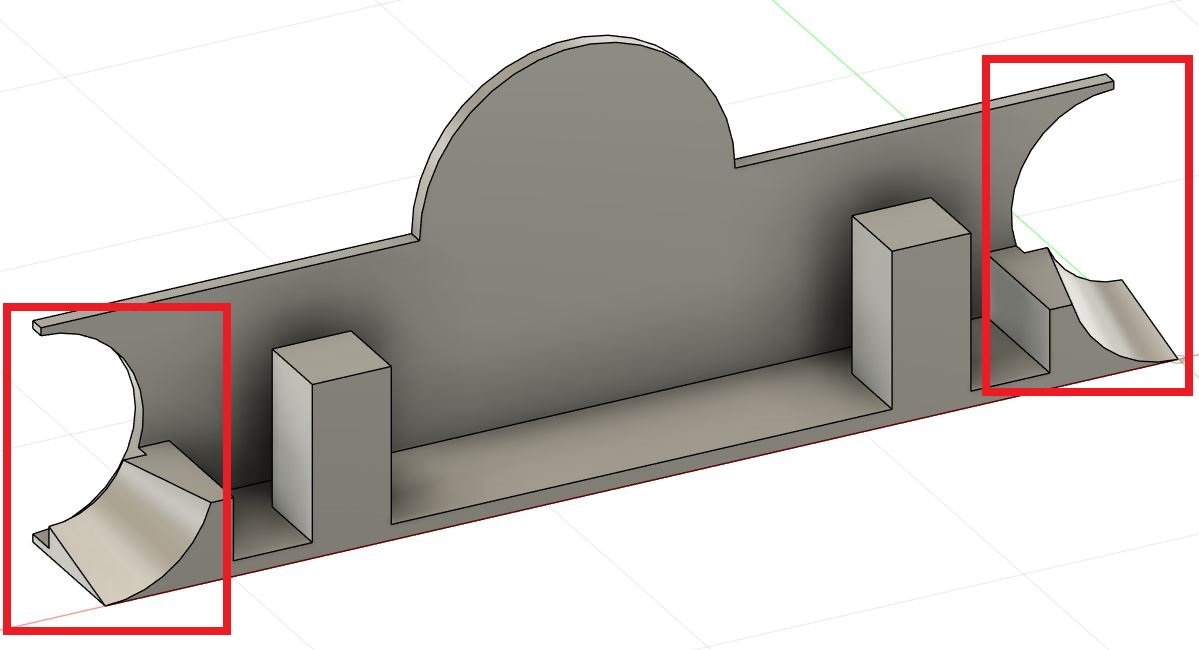

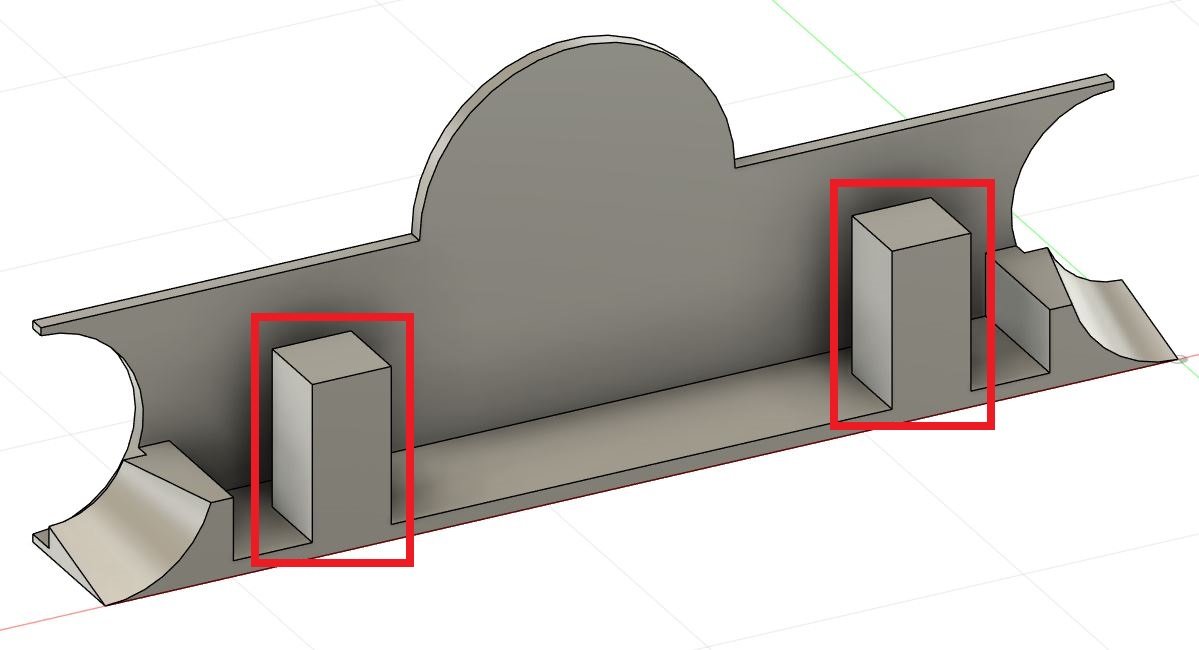

J’ai réalisé la conception 3D de cette pièce :
Fichier STL : Support filament LED pour galva 91C4.stl

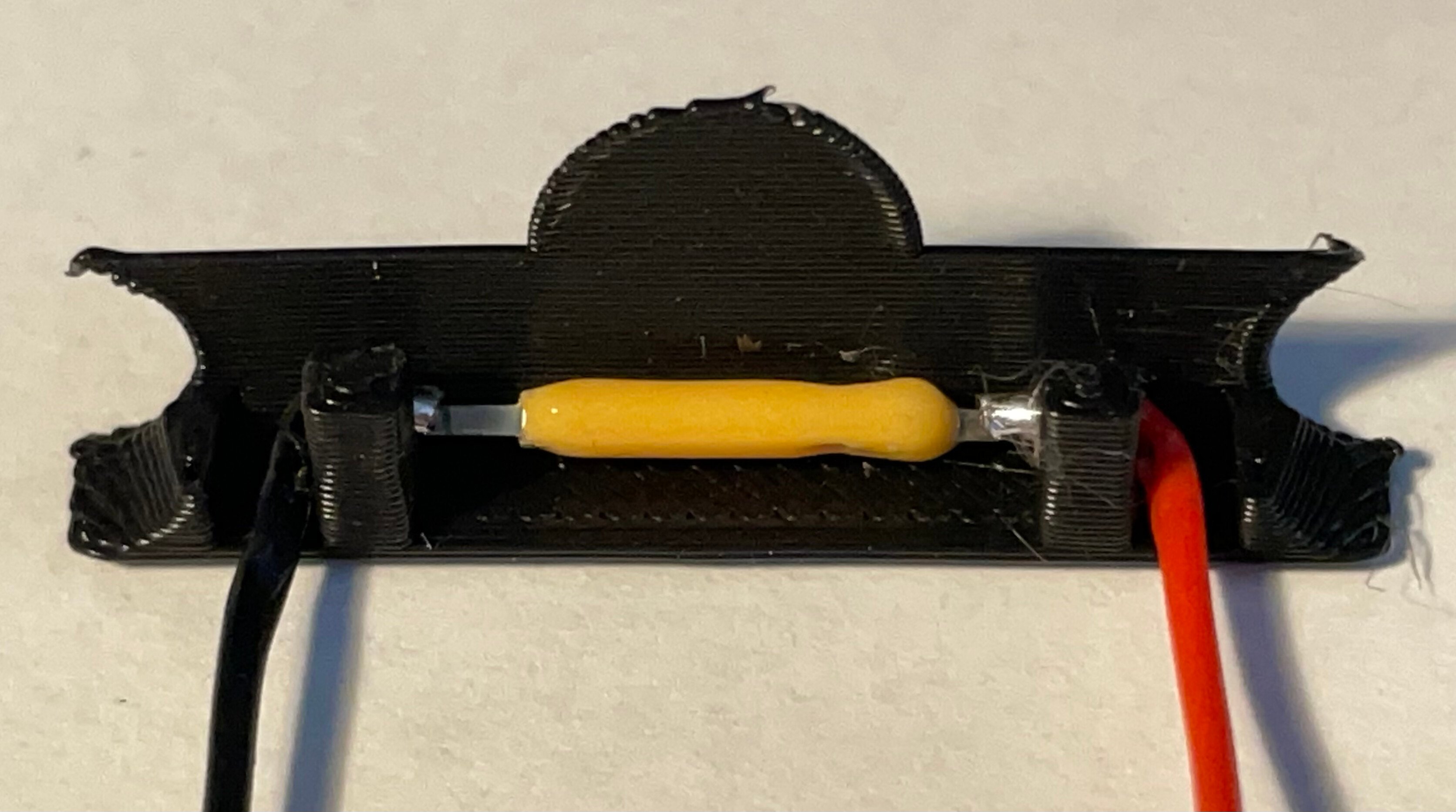

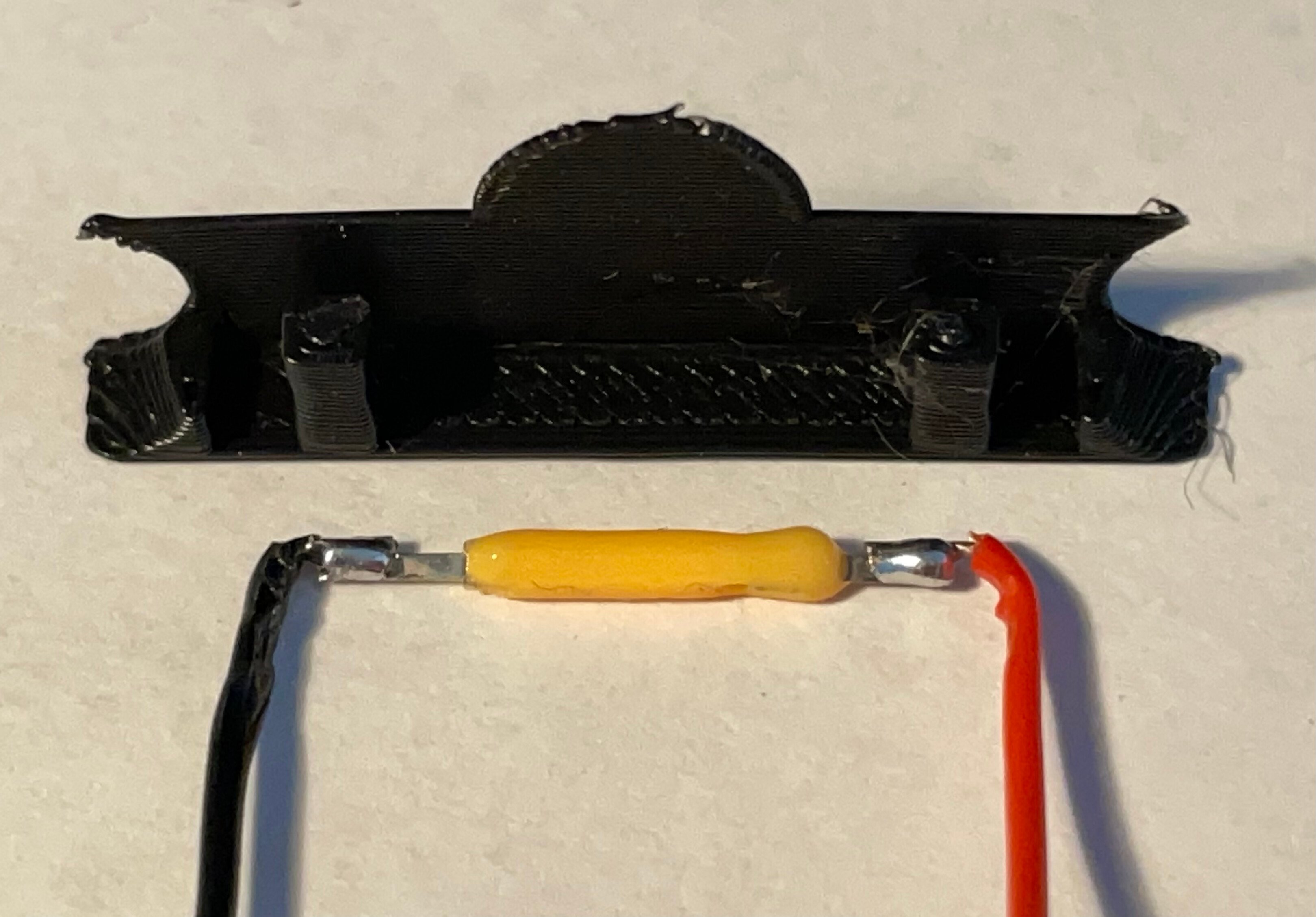

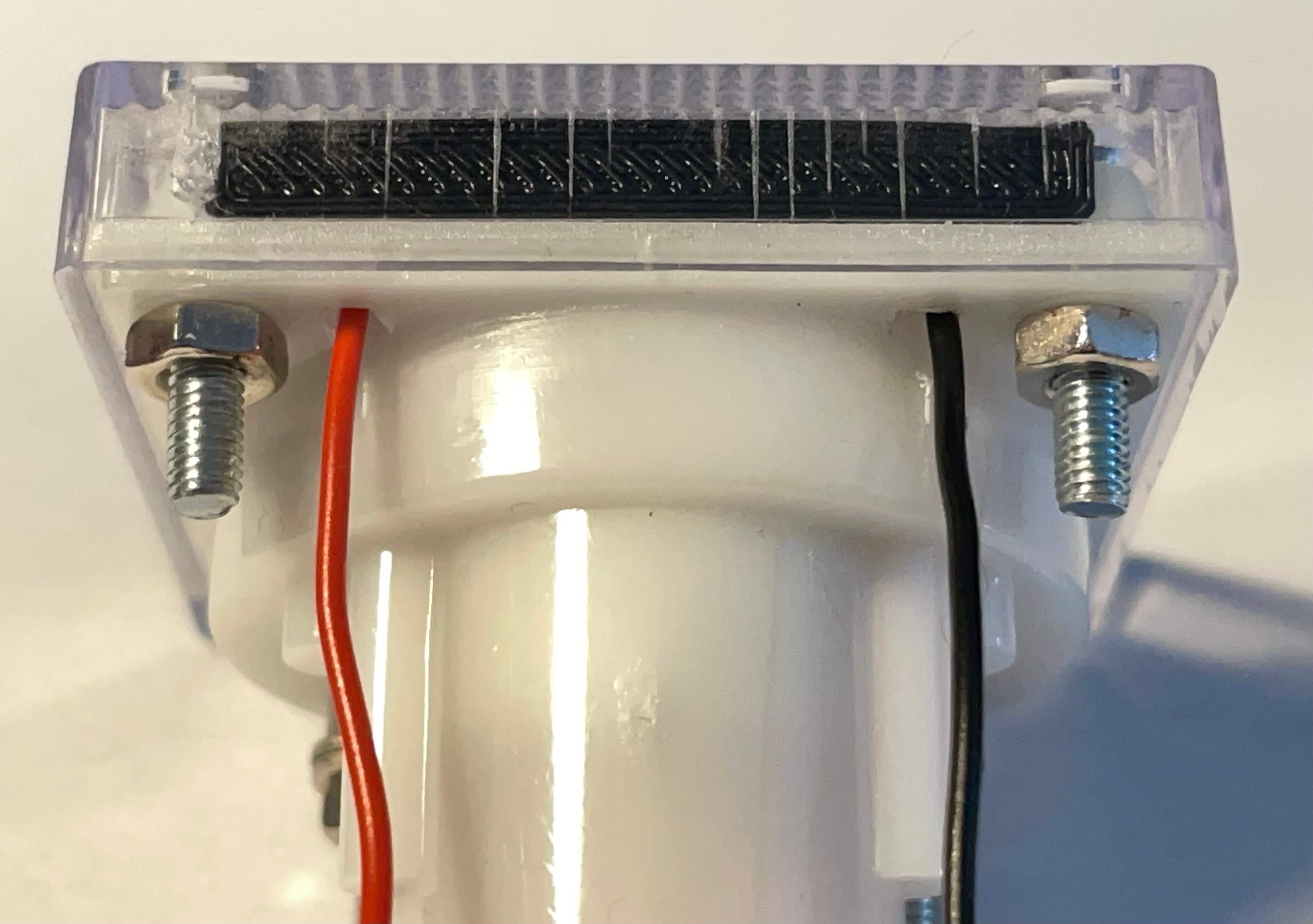

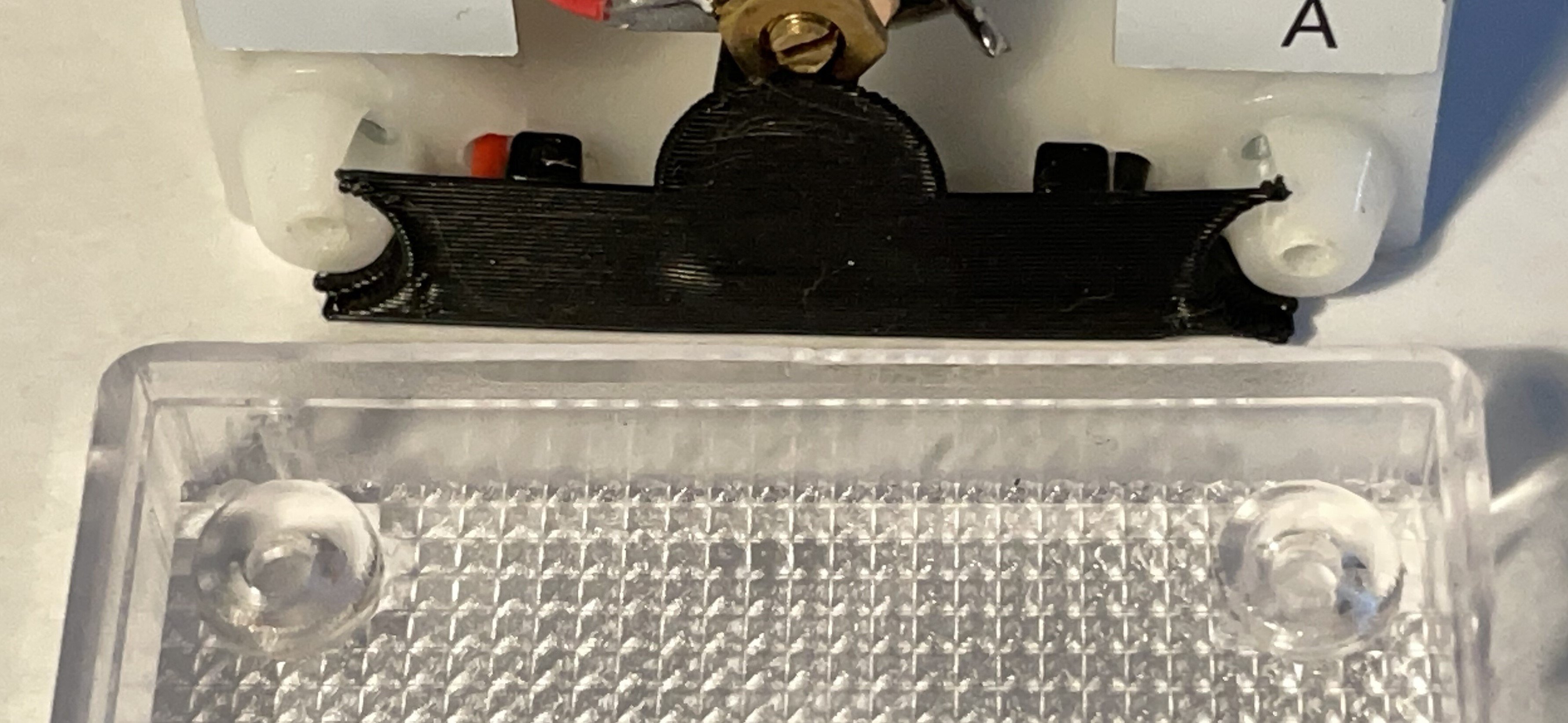

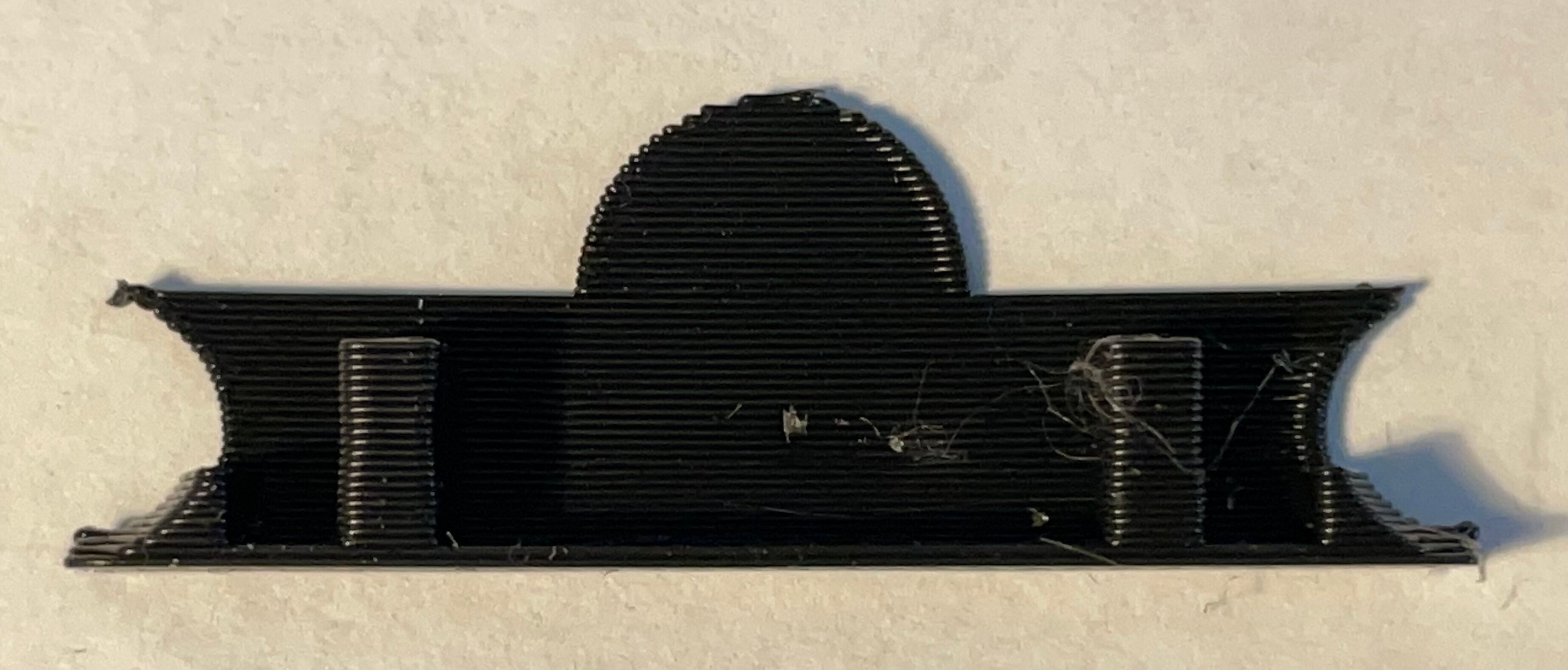

La pièce a été imprimée en PLA noir avec une épaisseur de couche de 0,25mm et une largeur d’impression de 0,4mm.

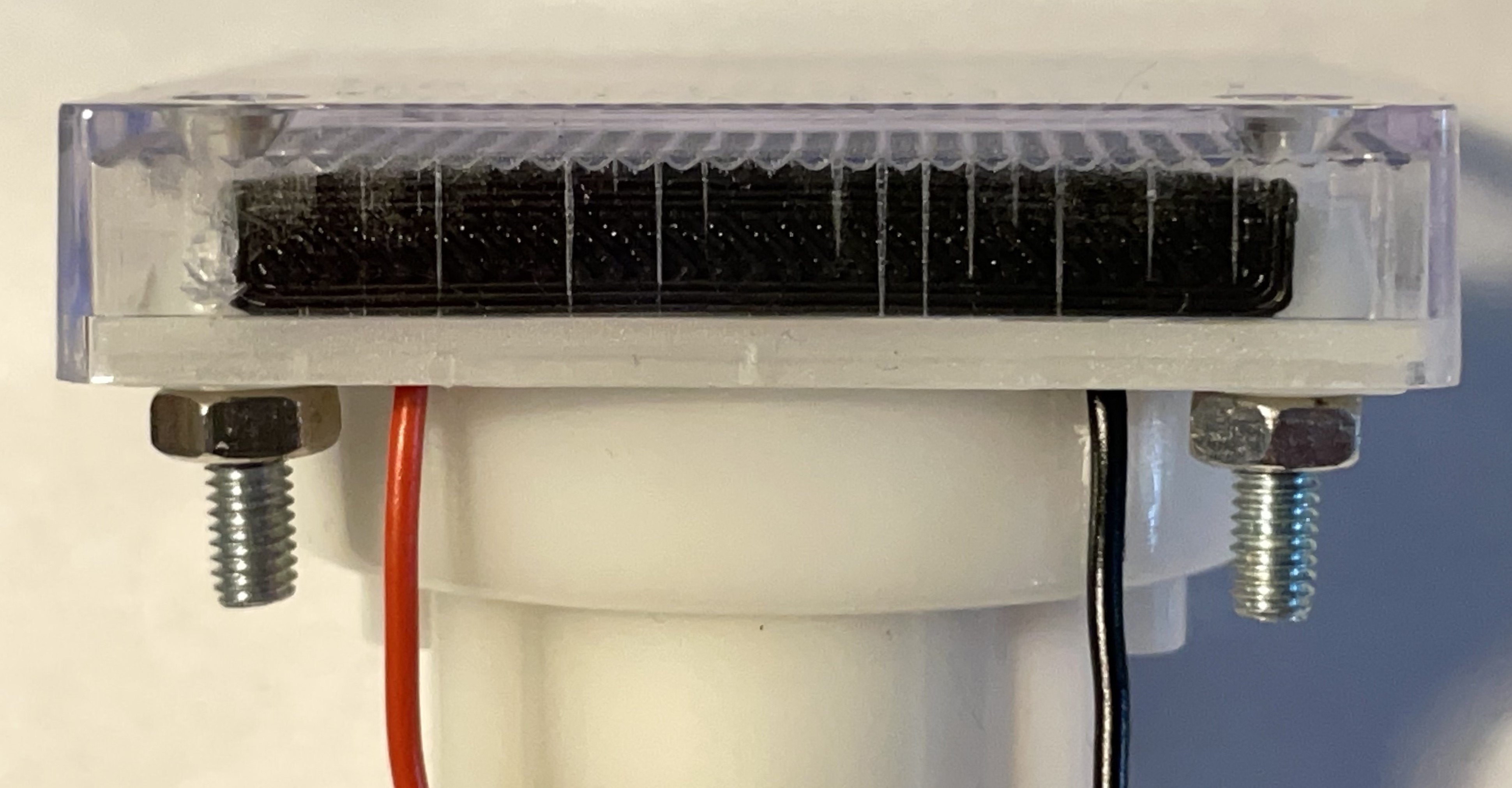

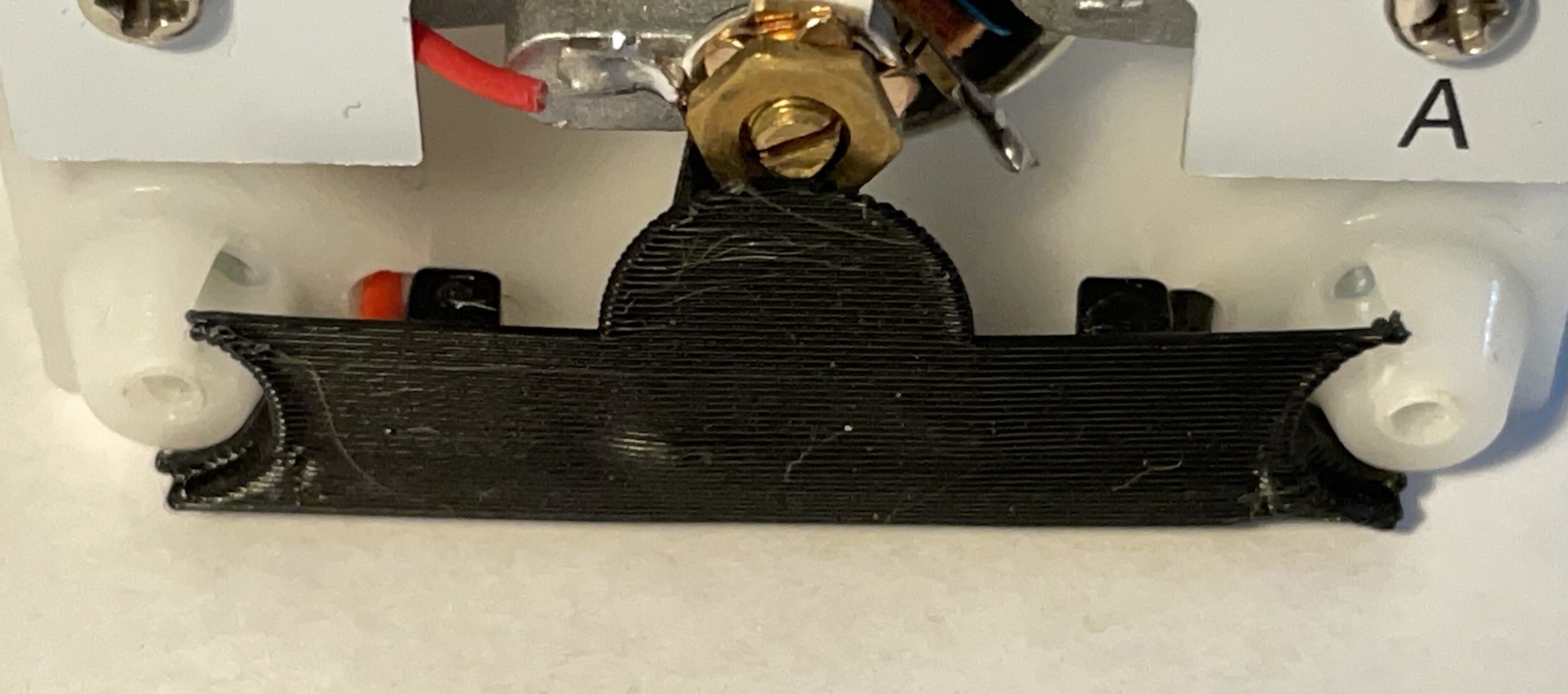

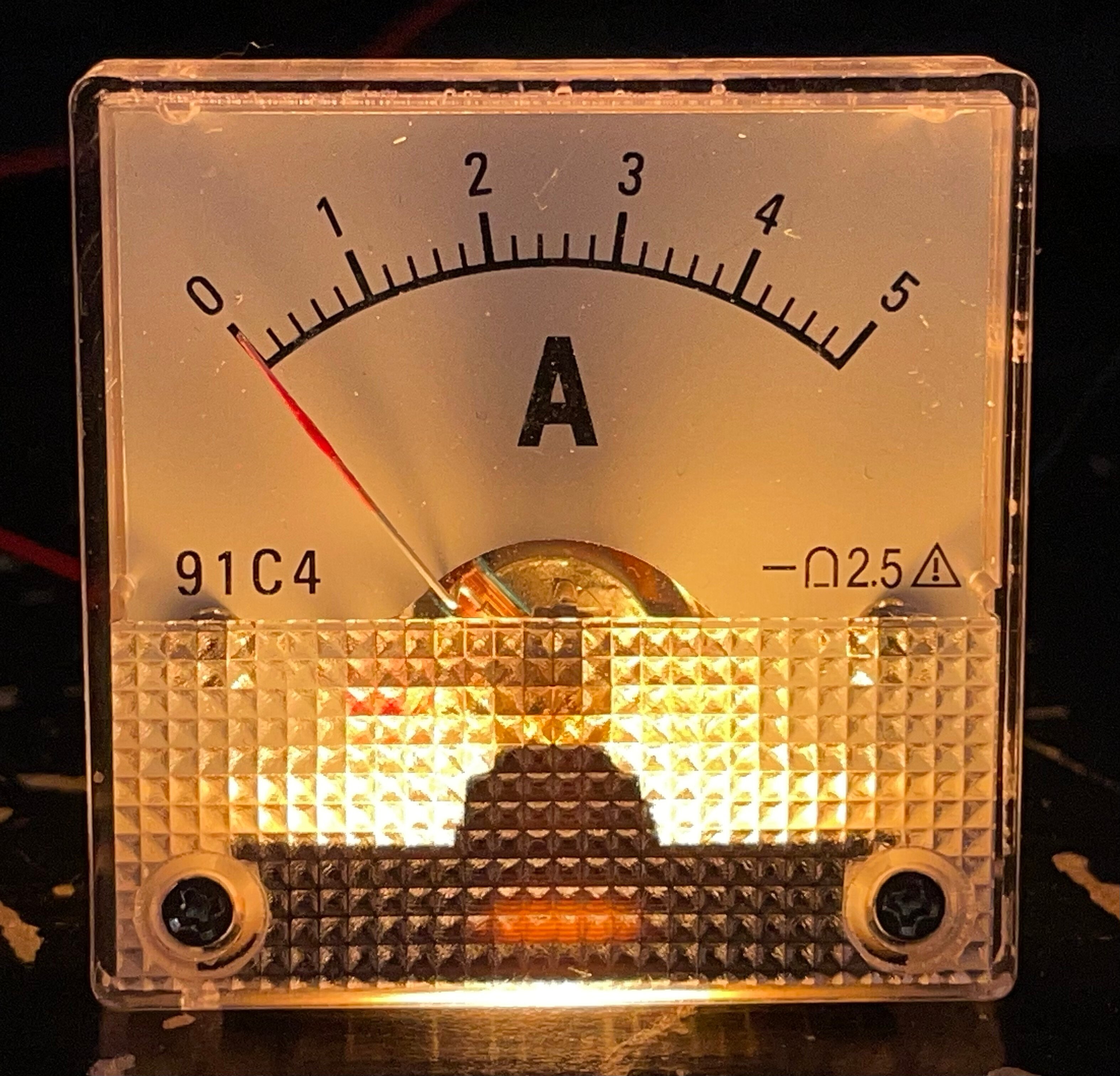

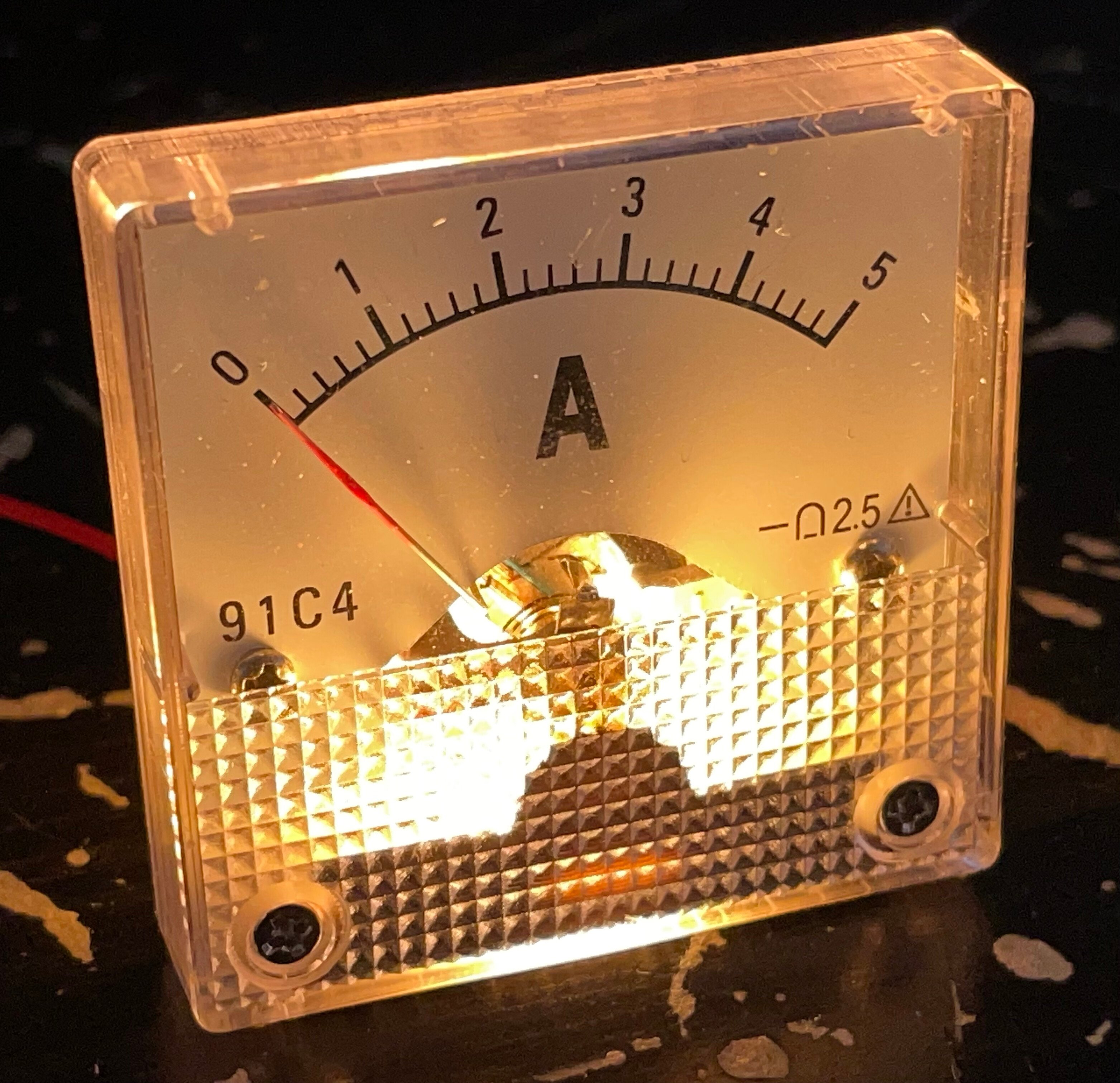

On notera le fait que les inscriptions au centre sont moins éclairées à cause du mécanisme du galvanomètre dans le passage de la lumière mais l’atténuation est acceptable.

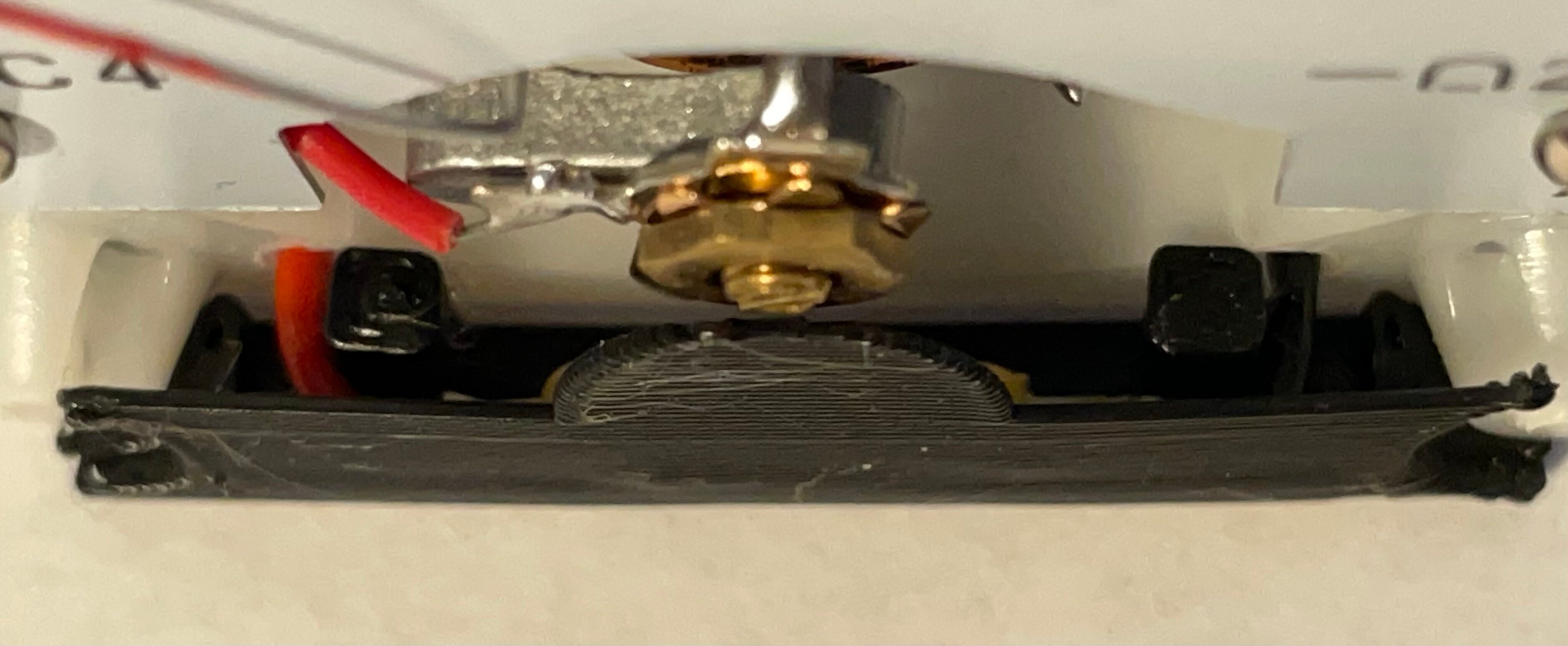

La partie en demi-cercle est pour cacher un peu plus la visibilité du filament LED.
Une première version de ce support a été fait sans ce demi-cercle et le filament était visible lorsqu’on regardait le galvanomètre d’en haut.
