Pour différents projets, j’ai commandé divers types de câble sur AliExpress souvent vendues par lot de 10m enroulés sans bobine.
Certes, ça permet d’économiser sur les frais de ports mais c’est pas terrible de laisser le tas de câble en vrac dans un coin quand on n’en a plus besoin sur le moment.

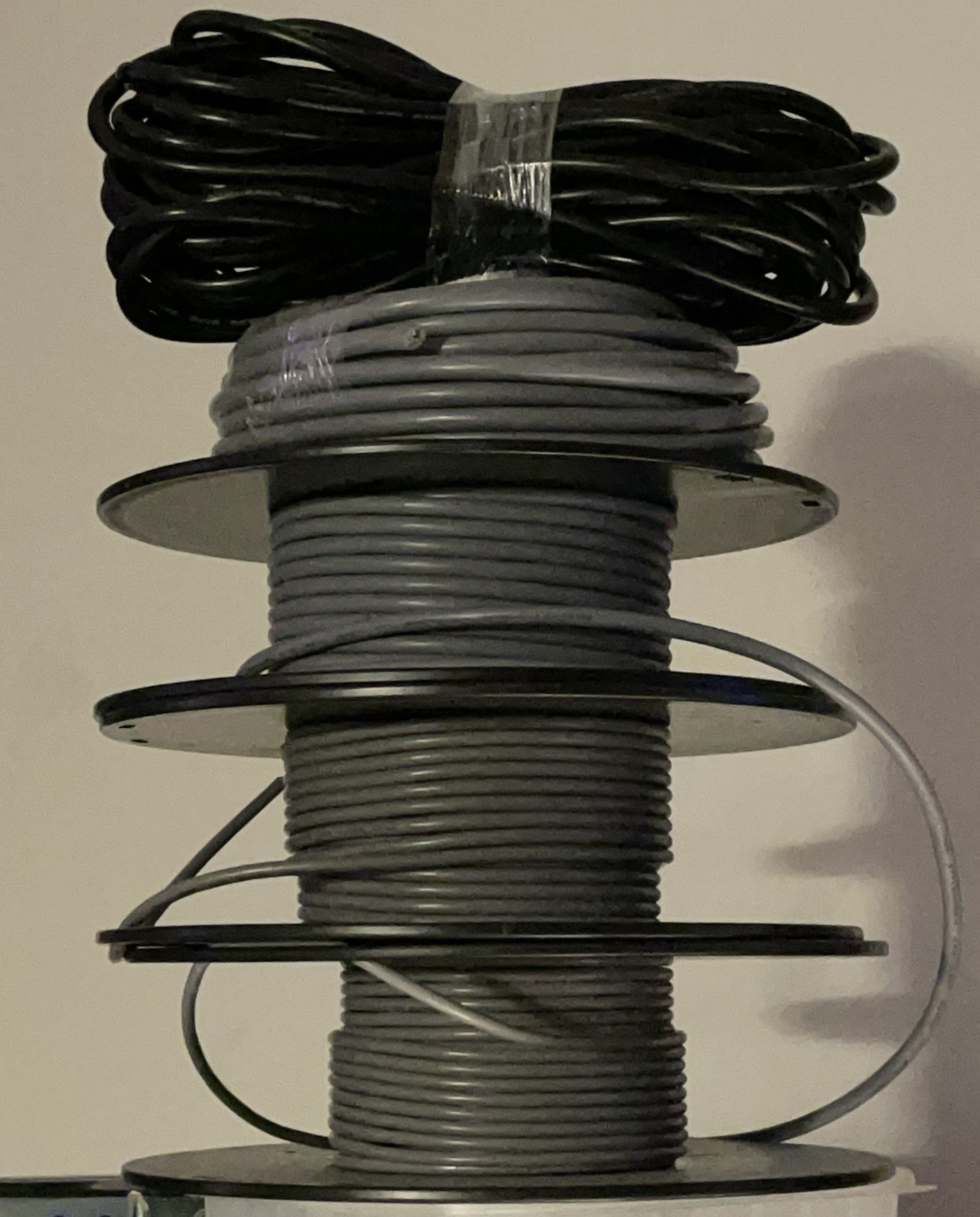

J’avais commencé à réutiliser des bobines vides de filament d’impression 3D mais elles sont grosses, les empiler c'est pas ouf comme rangement et pour connaître rapidement les informations sur le câble enroulé.


Puis il a fallu un jour que je refasse mon stock de gaine thermorétractable.

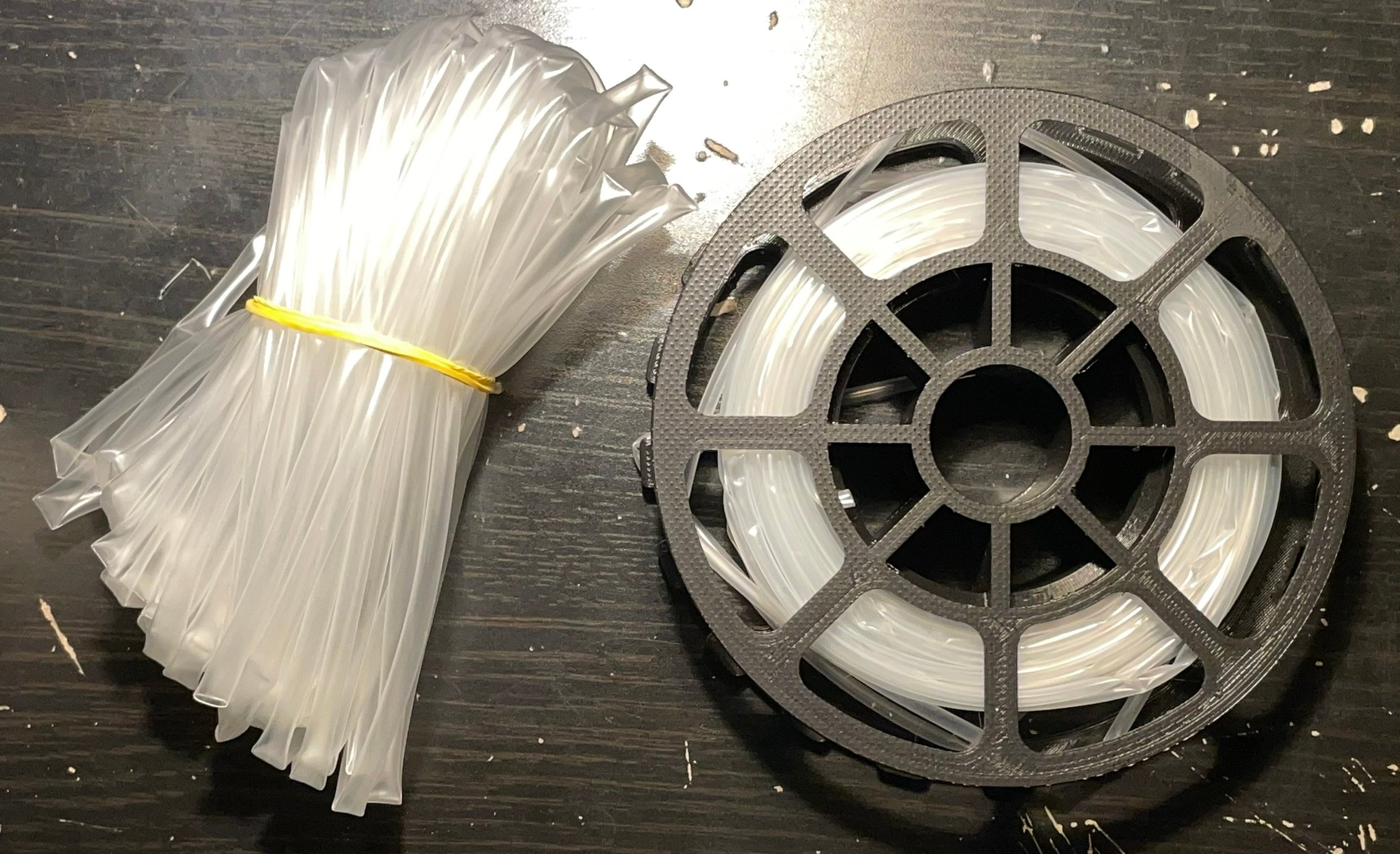

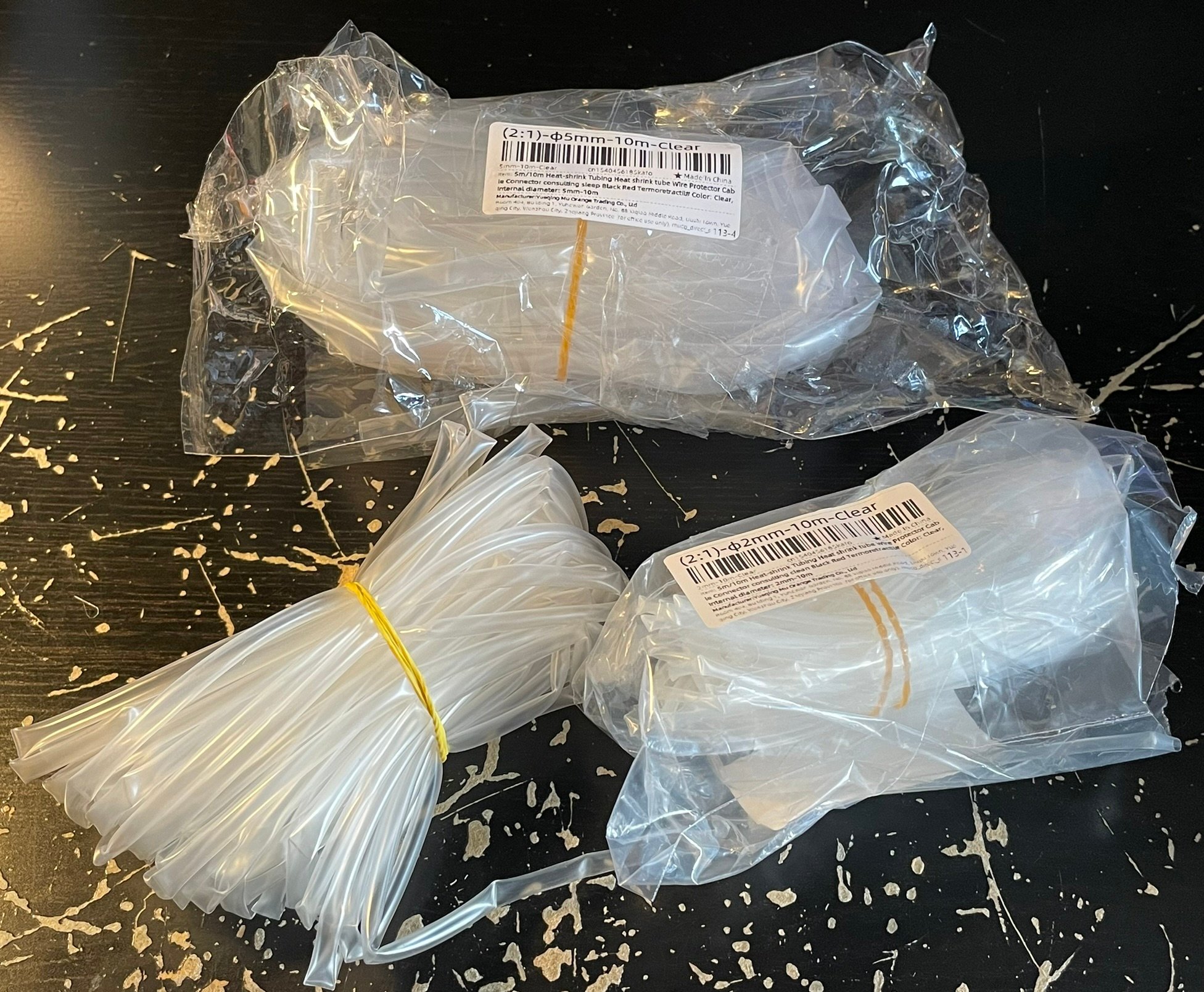

Quand j’ai reçu des lots de 10m de gaine enroulés en paquet tenant avec un élastique, je me suis vraiment demandé comment j’allais les ranger à peu près proprement …


Je me suis alors dit qu’il fallait vraiment trouver une solution de rangement pour tout ça.

Déjà, j’avais l’idée de faire des bobines en impression 3D qui sont plus petites que les bobines de filament d’impression 3D.

Ça m’a donné une réflexion :
Est-ce que ça revient à fabriquer des bobines en impression 3D avec du filament qui se trouve sur des bobines ?
Est-ce que je ne ferai pas mieux de juste attendre de récupérer d’autres bobines de filament d’impression 3D ?
Bon, si mes bobines en impression 3D améliorent ma façon de ranger et me retrouver dans mes affaires, c’est positif. Donc c’était bon pour faire des bobines en impression 3D !

Juste fabriquer des bobines à la bonne taille pour 10m de câble au lieu d’une grosse bobine qui ne sera jamais complètement remplie, c’est déjà bien.
Cela prendrait également moins de place mais ça ne règle pas le problème du rangement en empilement et celui du manque d’information sur ce qu’il y a dans la bobine.

Certains bricoleurs stockent leurs bobines à horizontale en les faisant tenir sur un tuyau au dessus de leur plan de travail.
C’est pas mal mais je n’ai pas envie d’avoir toutes mes bobines au dessus de moi avec des câbles qui pendouillent. J’aime bien prendre juste ce dont j’ai besoin.
Pour cela j’ai pensé à des boites pour ranger la bobine à l’intérieur où je n’aurais qu’à prendre la boite de câble que je souhaite utiliser avec la bobine à l’intérieur et tirer sur le câble qui sortirait via une ouverture.

Là, une nouvelle réflexion : comment on fait si on a tiré trop de câble ?
On pourrait se dire qu’on sort la bobine de la boite et on rembobine le câble mais je trouvais l’idée pas ouf de devoir ressortir la bobine à chaque fois qu’on veut rembobiner le fil. Autant rester sur une bobine toute seule dans ce cas.
J’ai imaginé un système d’encoches sur le côté des bobines qui dépasserait légèrement sur le dessus de la boite pour permettre de rembobiner le câble sur la bobine qui reste dans la boite.
De cette manière, le câble est rembobiné dans la boite sans sortir la bobine.

Ensuite, une fois qu’on a rembobiné le câble, c’est pas terrible de le voir pendouiller ou de risquer qu’il rentre complètement dans la boite et qu’il faille sortir la bobine de la boite pour récupérer le câble.
Donc pour les boites, il faudrait :
- Permettre que l’intérieur de la boite puisse être accessible avec les doigts pour récupérer facilement le câble qui serait rentré à l’intérieur.
- Prévoir une attache pour bloquer le câble quand on a fini de s’en servir.
- Et truc utile : pouvoir voir un bout de câble car sa couleur reste une informations utile.

Après toutes ces réflexion dans ma tête, c’était partit pour commencer à modéliser quelque chose !


J’ai commencé par les bobines :

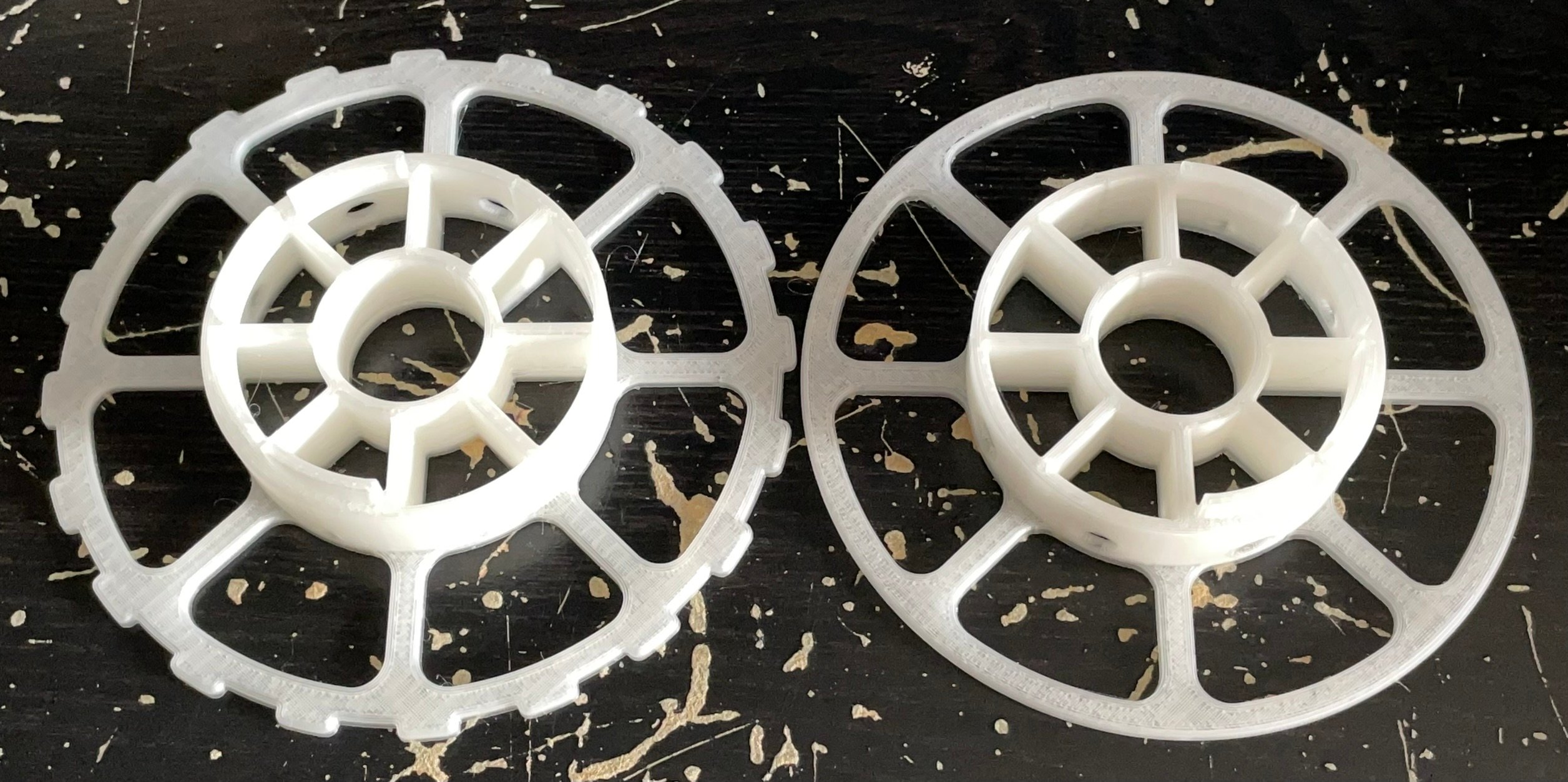

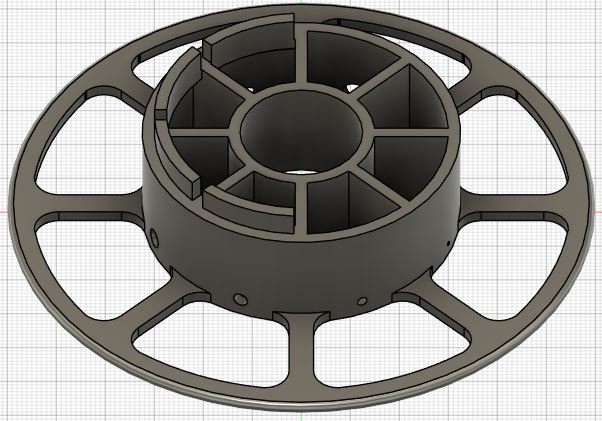

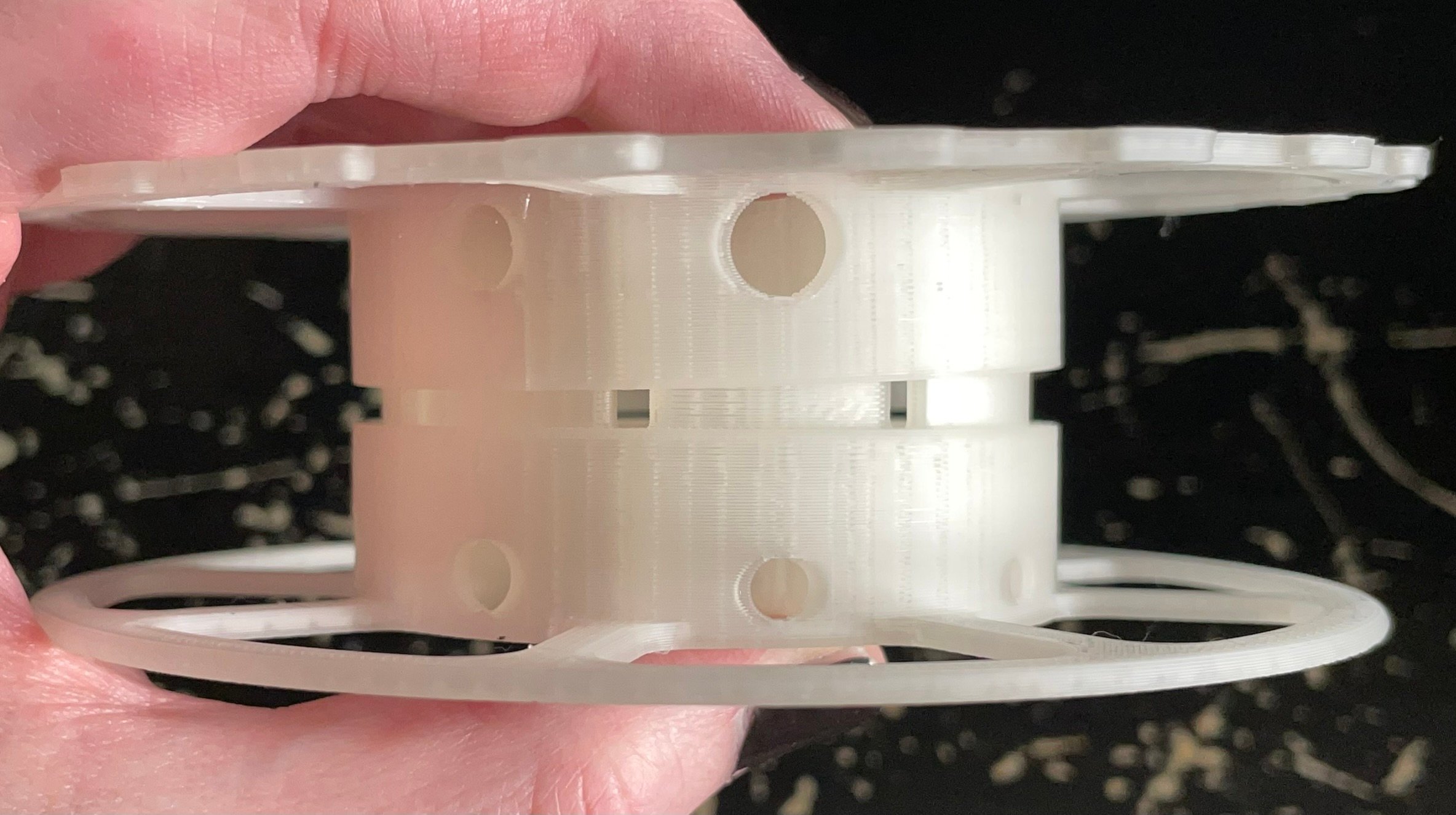

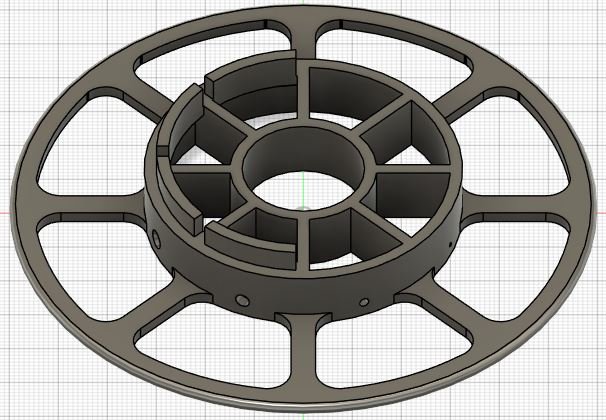

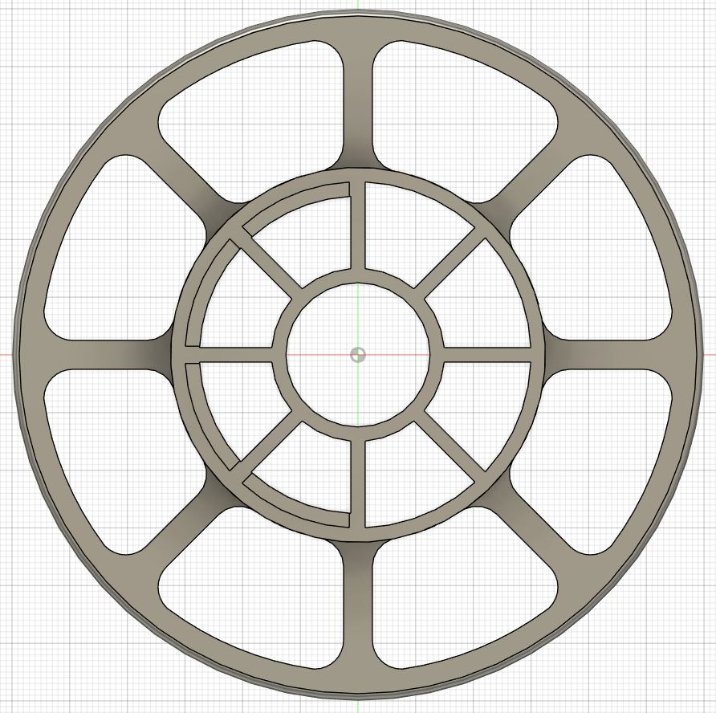

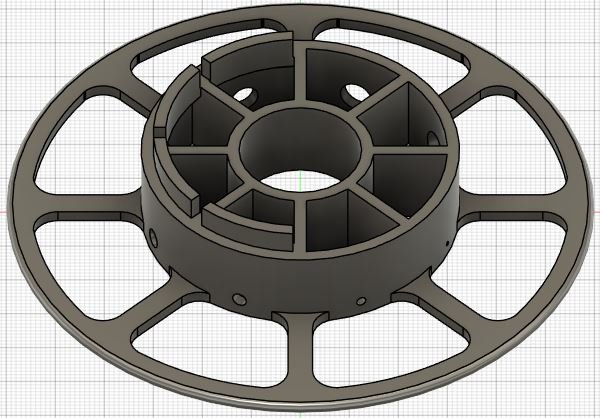

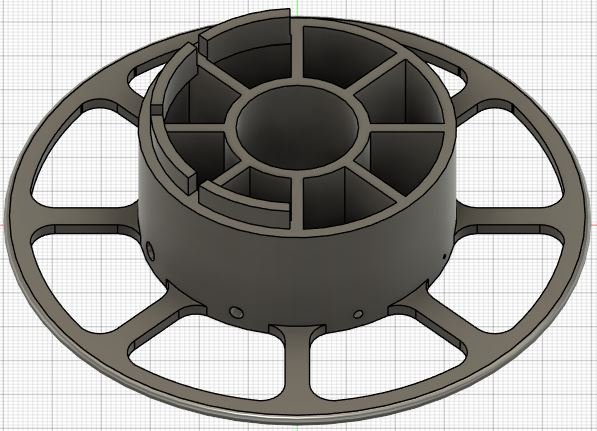

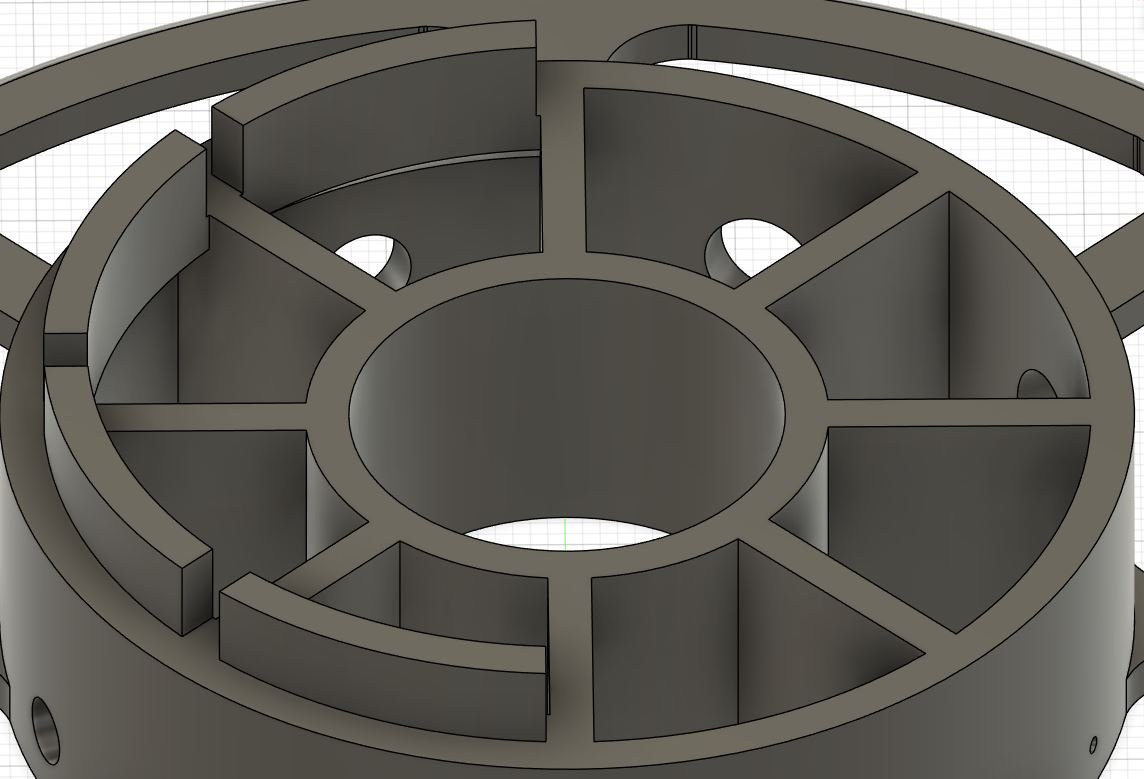

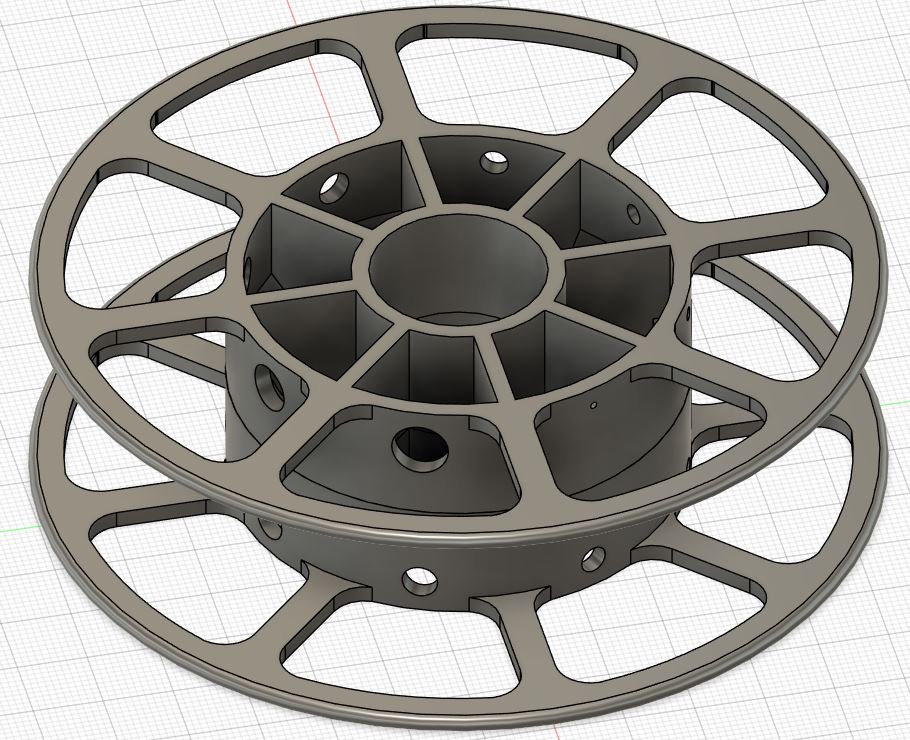

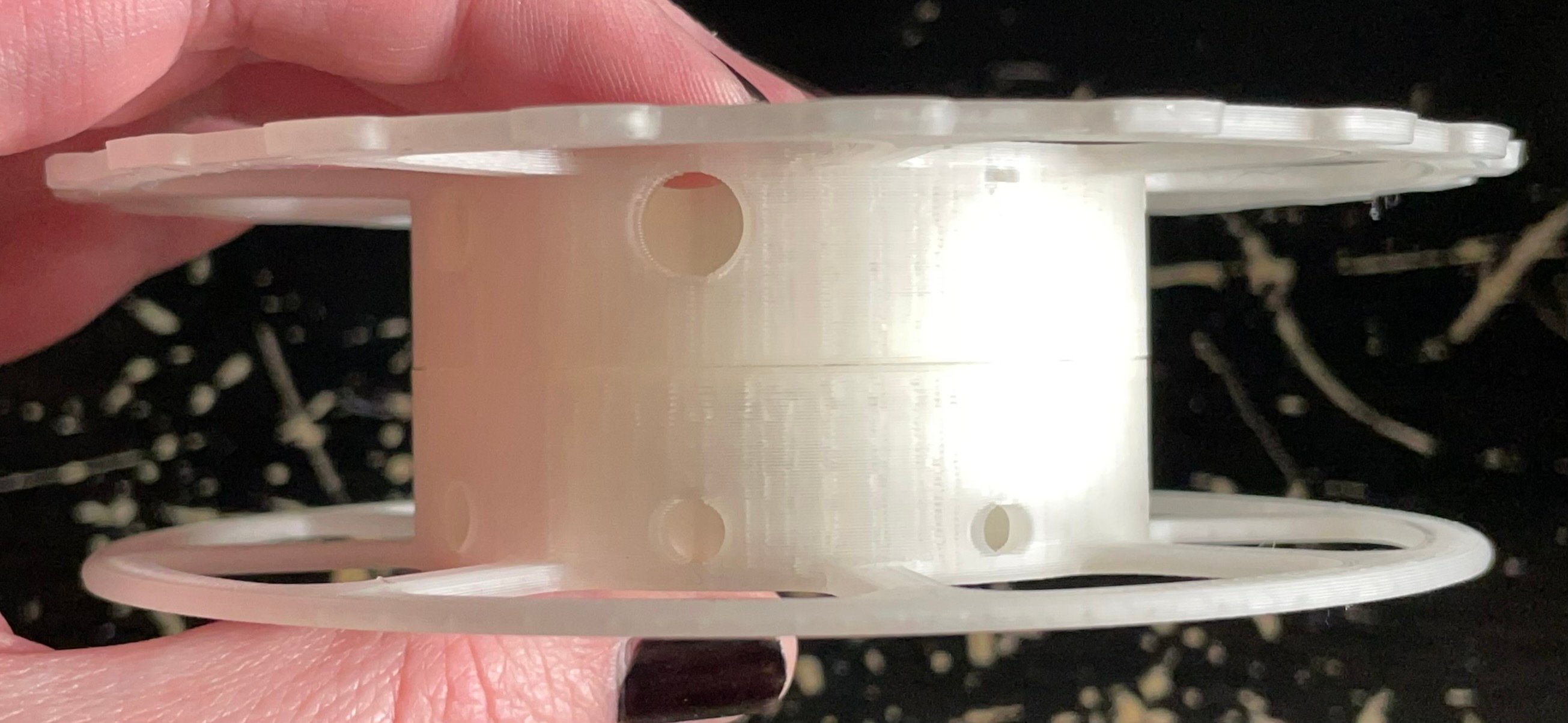

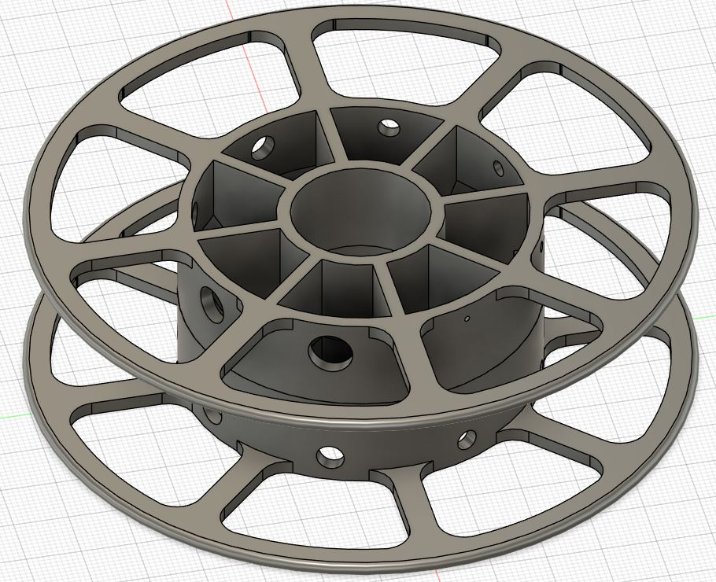

Le modèle 3D est une demi-bobine qui s’emboîte avec une autre demi-bobine.

Il y a des encoches qui se glissent dans l’espace central d’une autre demi-bobine.
Ces encoches sont d’une dimension telle que les deux demi-bobines coincent un peu à l’assemblage mais c’est volontaire afin de qu’elles tiennent par fiction sans colle ni vis.

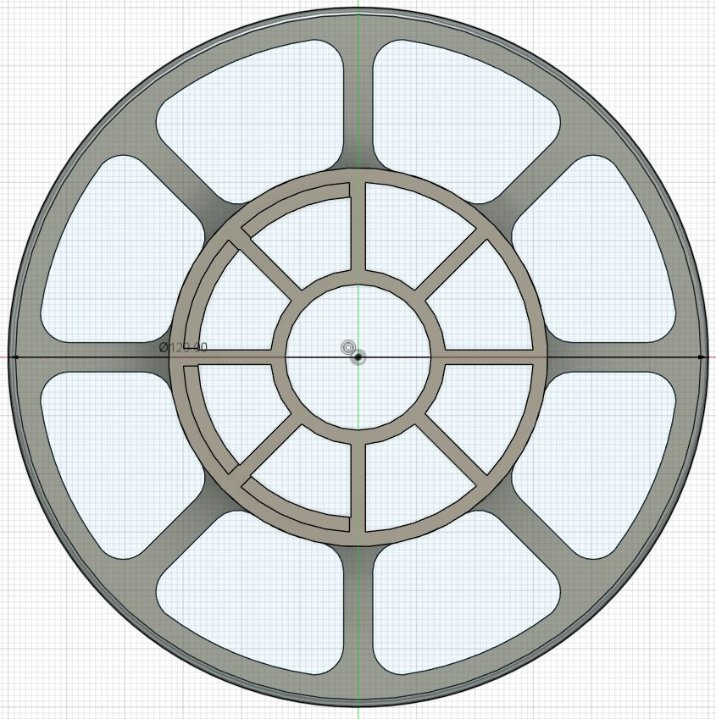

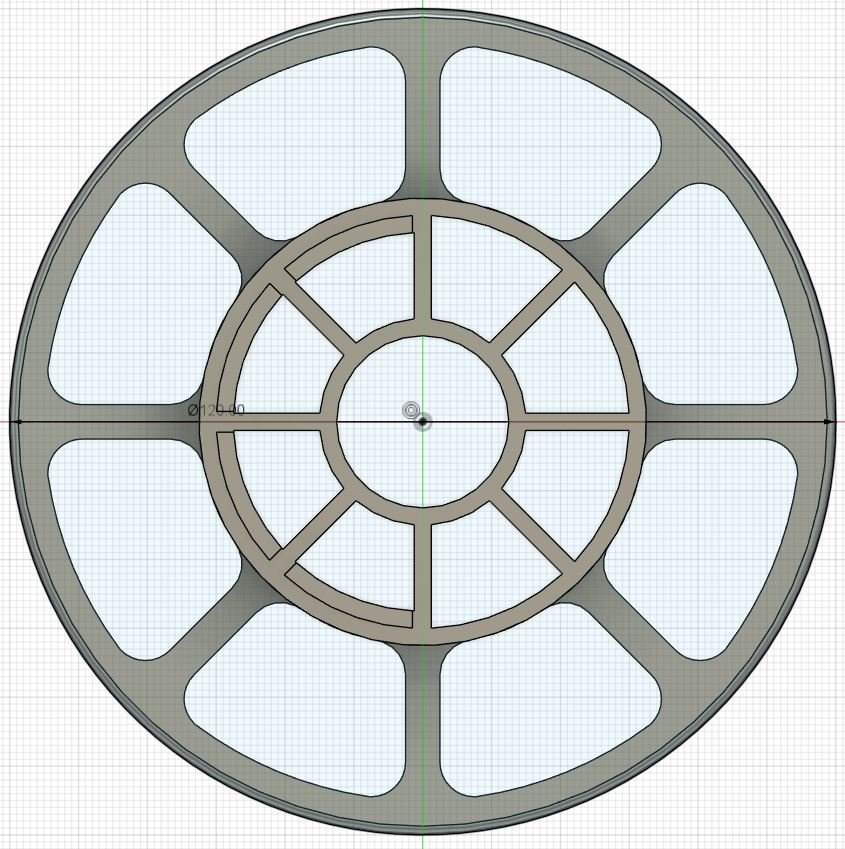

J’ai choisi un diamètre extérieur de 12 cm :

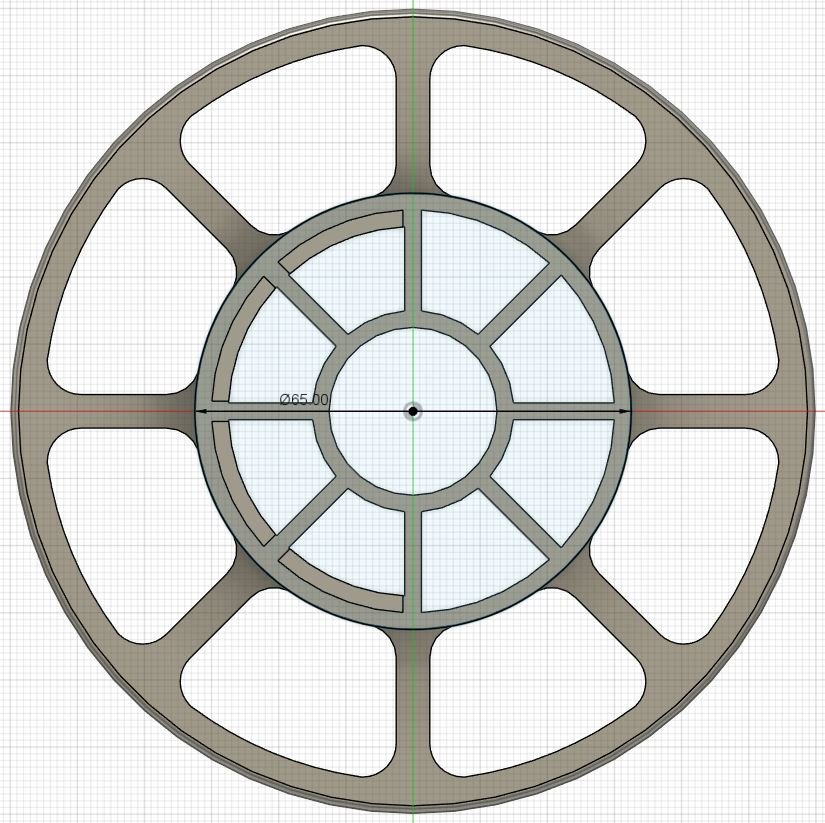

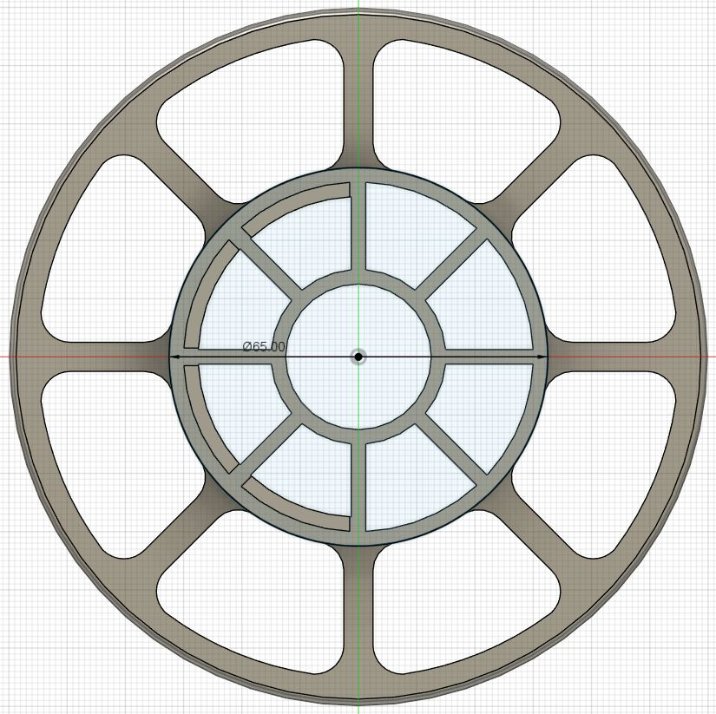

Et un diamètre intérieur de 6,5 cm :


Pourquoi ces valeurs ? Parce qu’elles me conviennent.
Je trouve que c’est pas trop grand ni trop petit comme diamètre extérieur et le diamètre de l’intérieur de la bobine est suffisant pour pas que le câble en fin de bobine soit trop tordu.

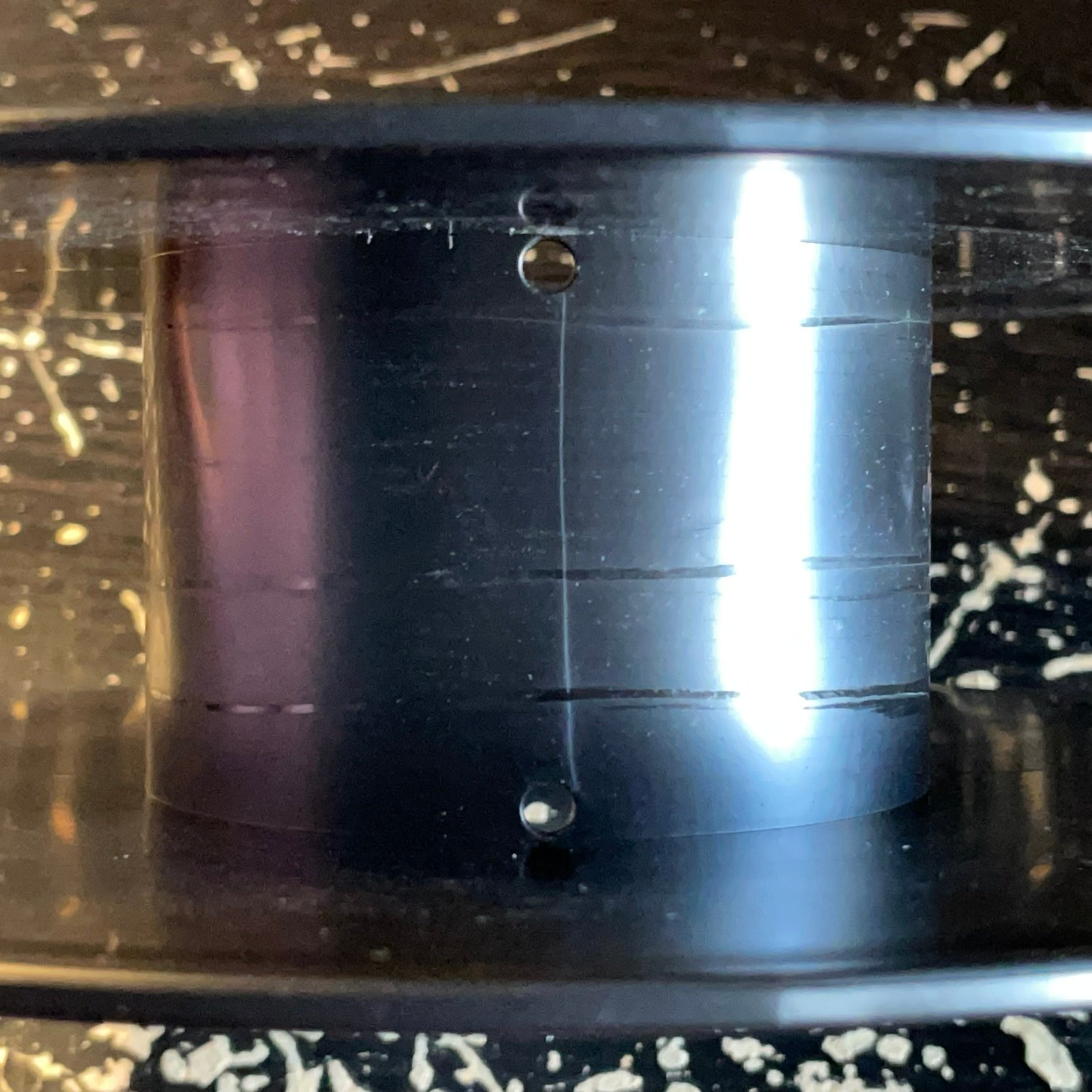

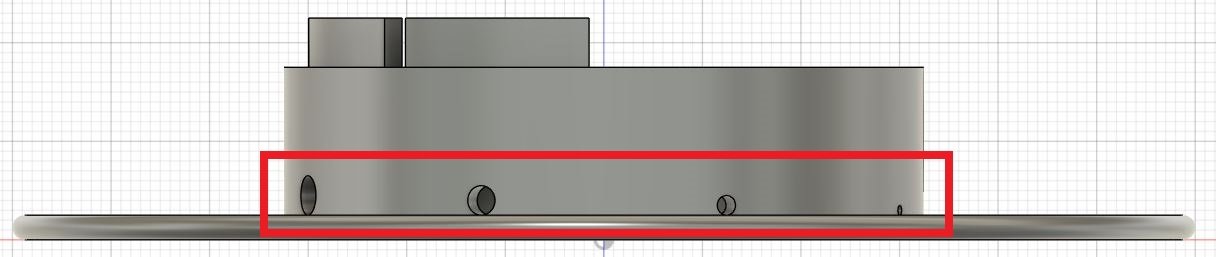

Un truc que j’aimais sur les bobines d’impression 3D, c’était le trou qui permettait de coincer le câble qu’on y enroule :

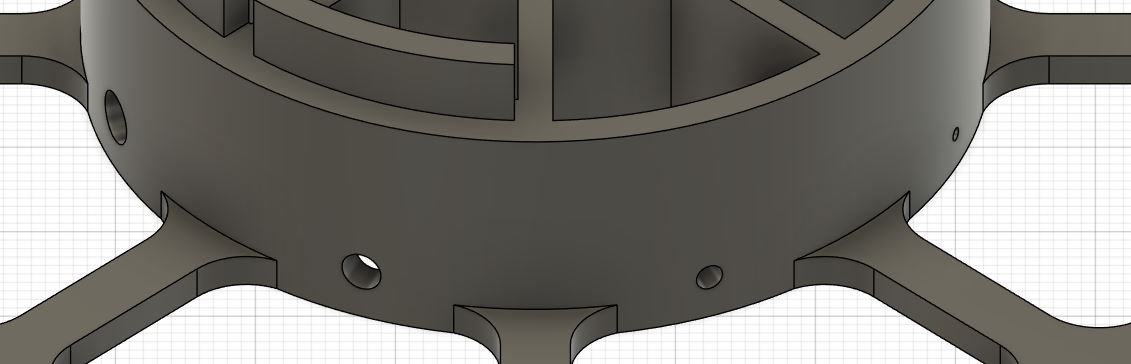

J’ai fait pareil pour mes bobines avec des trous allant de 1 à 8 mm pour différents diamètre de câble.

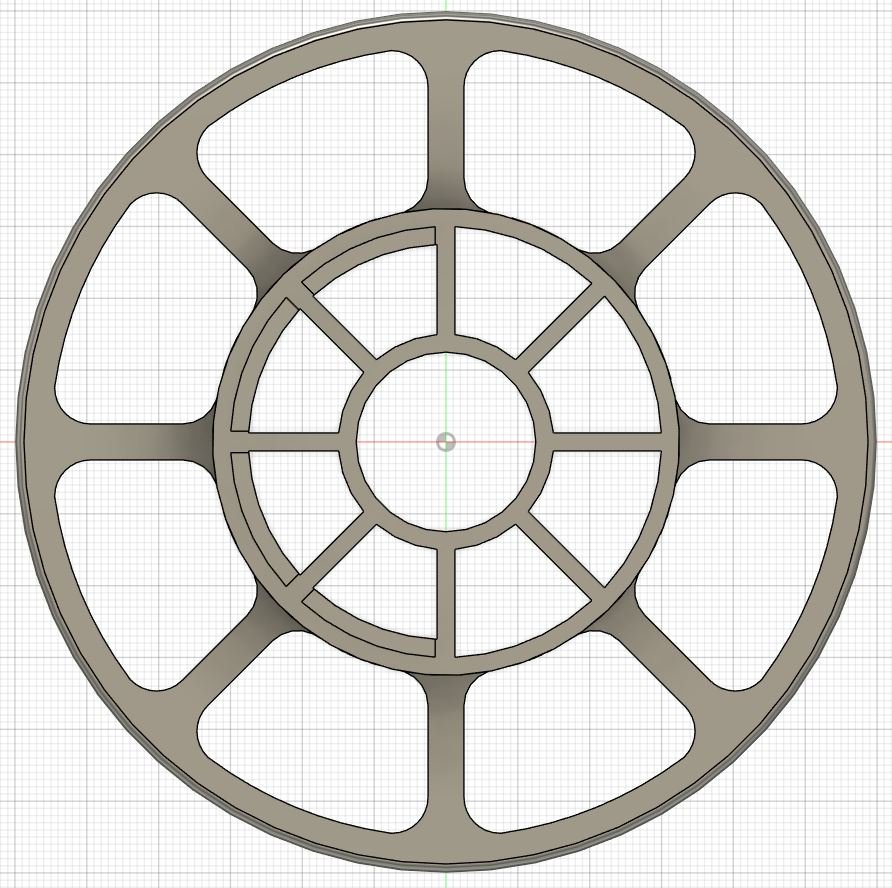

J’ai mis des fenêtres (les trous sur le côté de la bobine où on voit le câble enroulé) assez grandes, pas pour bien voir combien de câble il reste mais pour pas utiliser trop de matière d’impression 3D tout en restant suffisamment solide.


J’ai arrondi les bords de la bobine pour ça soit plus agréable au touché.

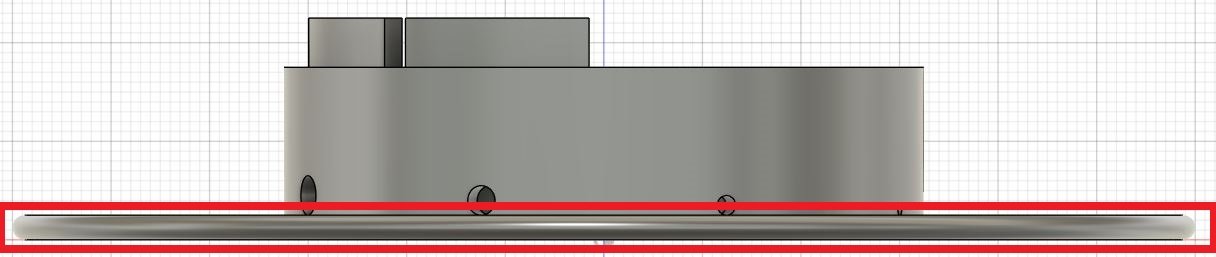

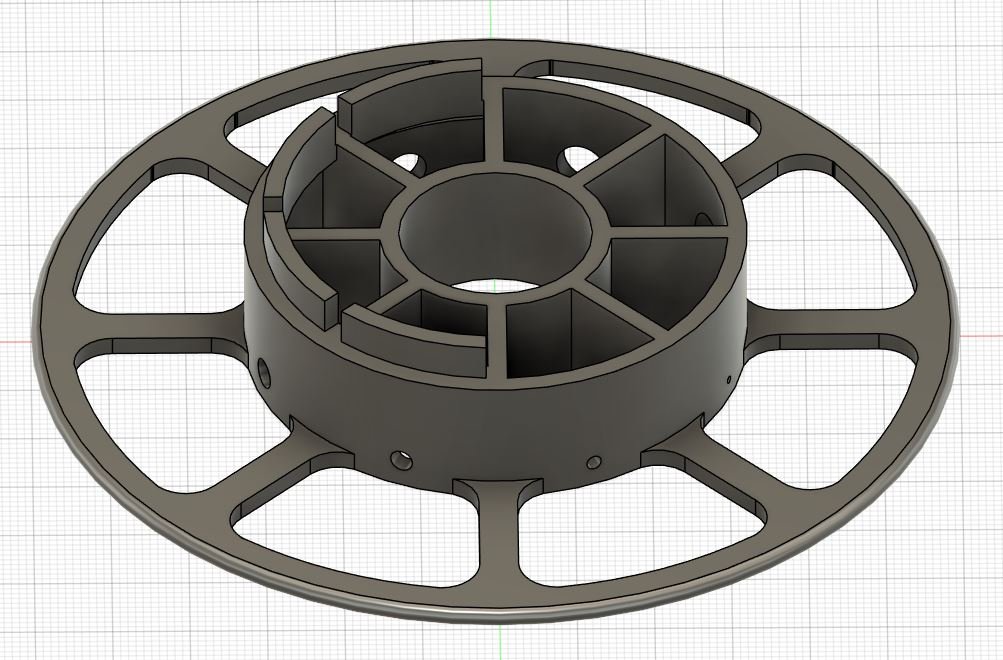

Là, c’était pour la demi-bobine avec un bord lisse.

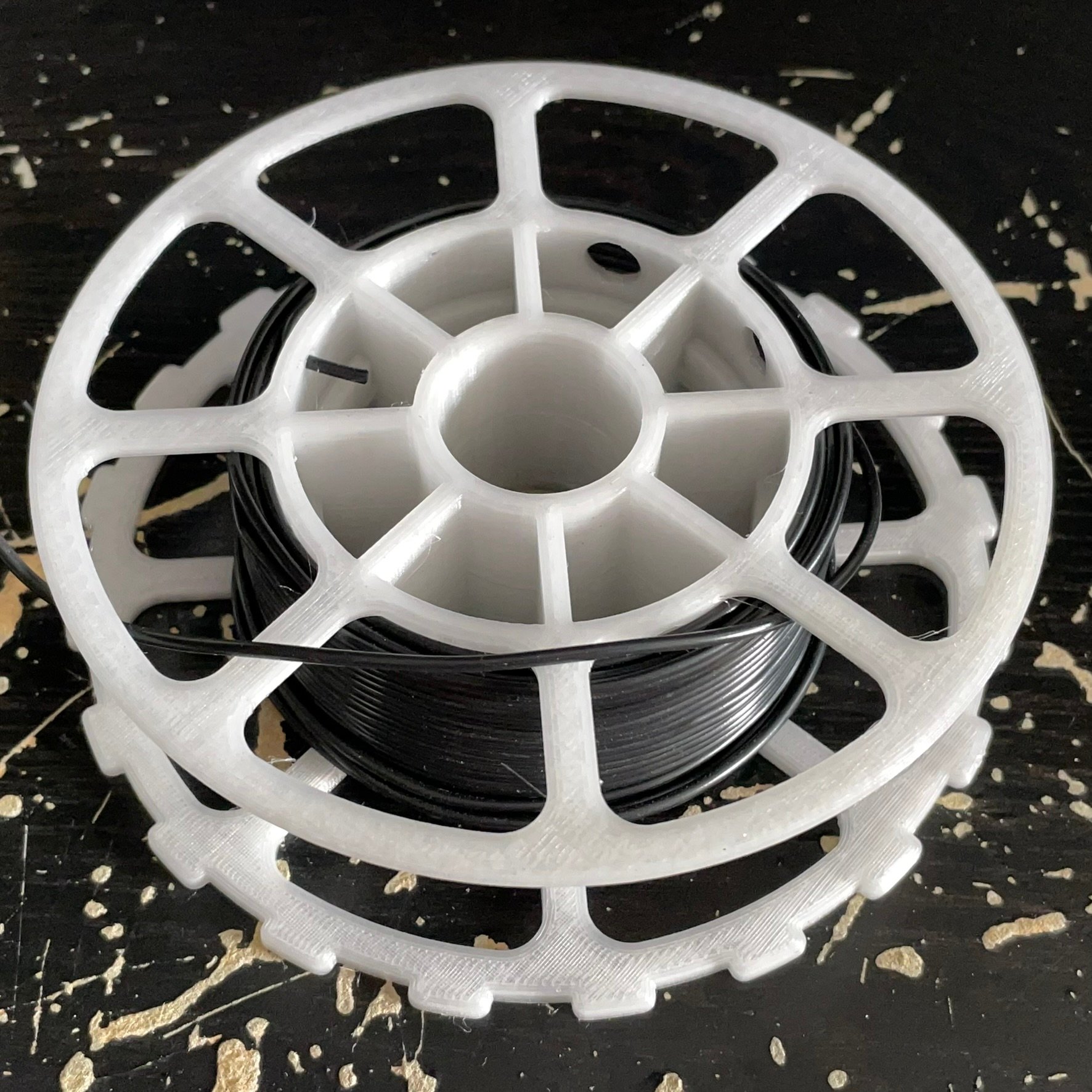

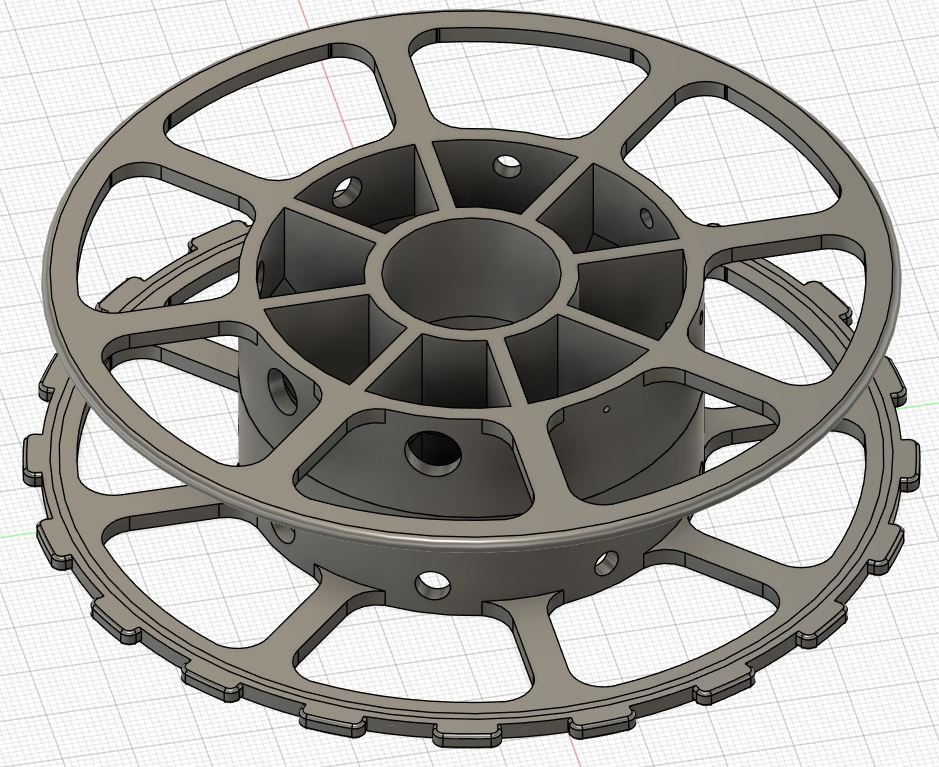

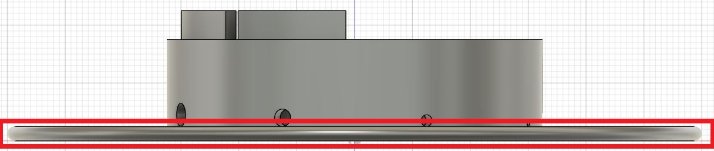

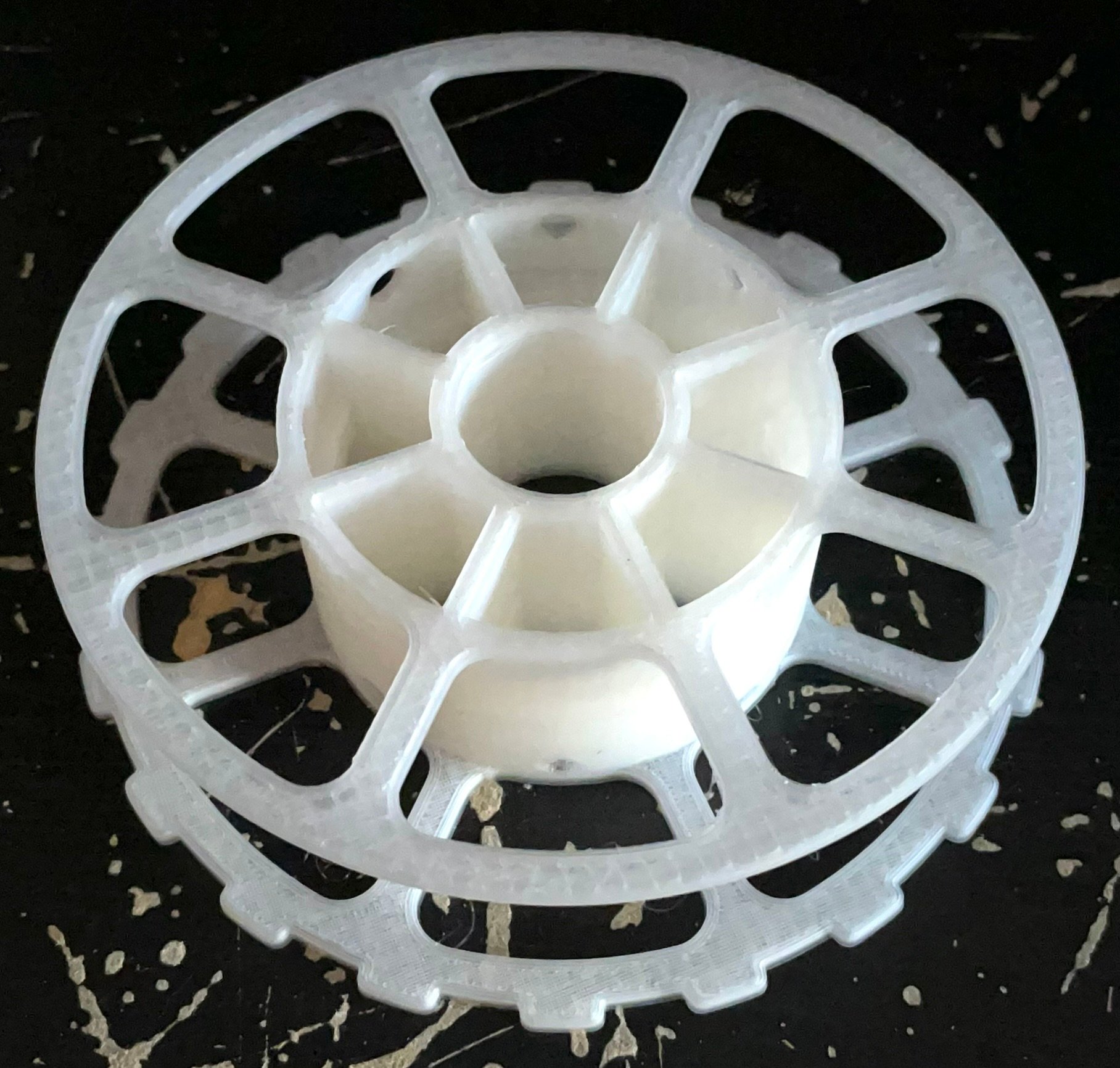

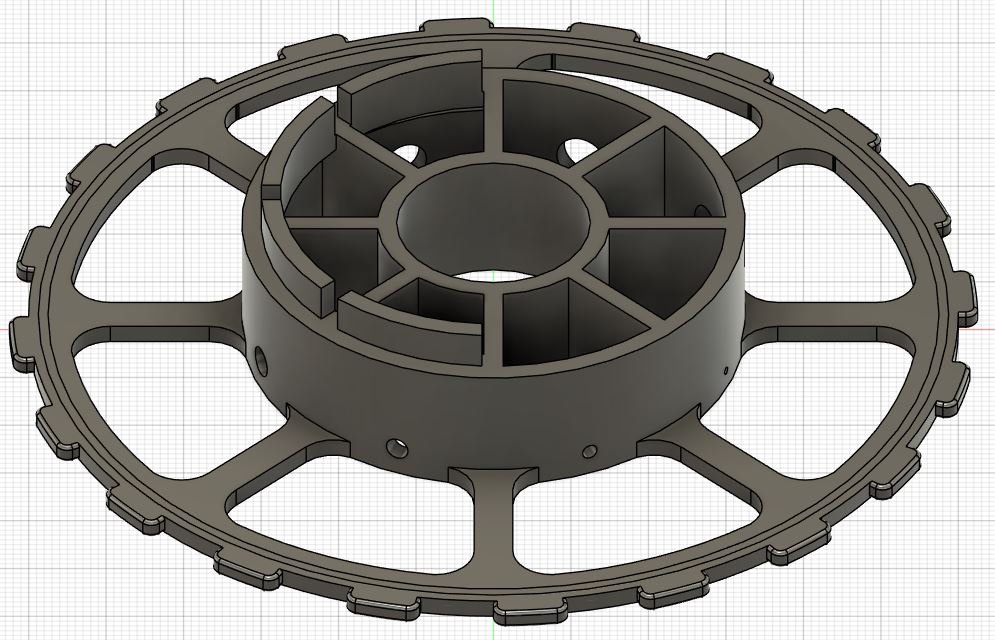

Pour pouvoir faire tourner la bobine dans la boite pour rembobine le câble, j’ai rajouté par dessus le modèle à bord lisse, des encoches aux bords légèrement arrondis.
Ces encoches augmentent le diamètre extérieur à 12,5 cm afin de dépasser légèrement au dessus de la boite.


Il est possible de faire des bobines avec 2 demi-bobines avec des bords à encoches ou une seule et l’autre à bord lisse. C’est au choix.

Les bobines peuvent être de plus ou moins épaisses afin de stocker plus ou moins de longueur de câble ou des diamètres de câbles plus ou moins gros.
J’ai préparé des modèles avec une espace intérieur de 2 cm, 3 cm, 4 cm et 5 cm.


J’ai tenu à conserveur le même diamètre pour toutes les bobines pour que les boites fassent toutes la même hauteur et puissent rassemblés facilement sur des étagères pas très hautes sans se retrouver avec du vide en hauteur inutile entre des bobines de grand diamètre et d’autres de petits diamètre comme dans des bibliothèques de livres où se retrouve avec des livres d’un même auteur qui sont très grands et d’autres plus petits qui utilisent plus d’espace vertical pas de façon optimale.


Voici les fichiers STL des bobines de différentes épaisseurs et si on souhaite ou non une bordure avec des encoches :
- Bobine de 2 cm : avec bordure lisse ou avec bordure à encoches
- Bobine de 3 cm : avec bordure lisse ou avec bordure à encoches
- Bobine de 4 cm : avec bordure lisse ou avec bordure à encoches
- Bobine de 5 cm : avec bordure lisse ou avec bordure à encoches

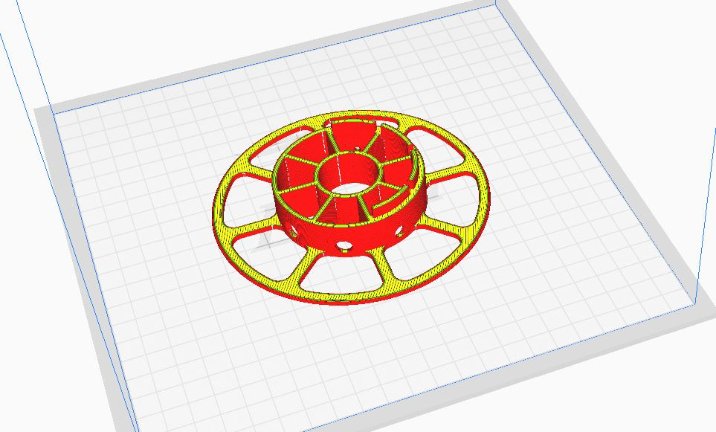

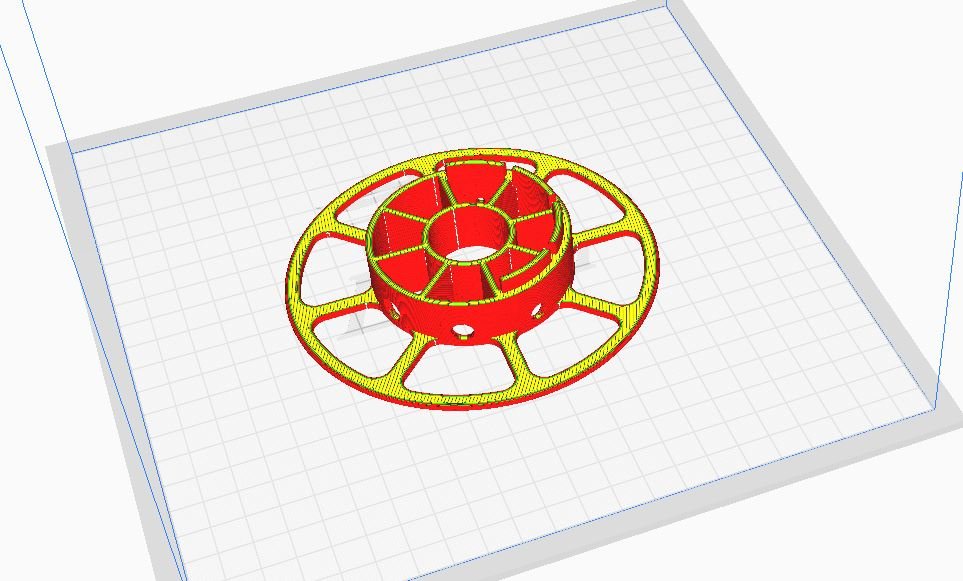

Les demi-bobines sont à imprimer sans support.

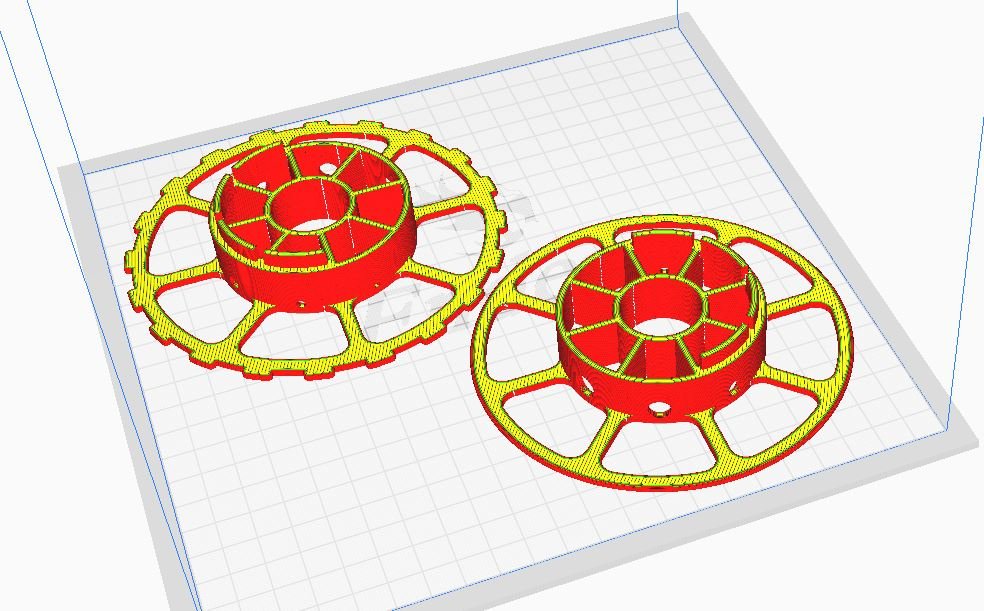

Il est possible de faire passer sans soucis 2 demi-bobines en même temps sur le plateau de 220x220mm d’une imprimante Ender 3 V2.

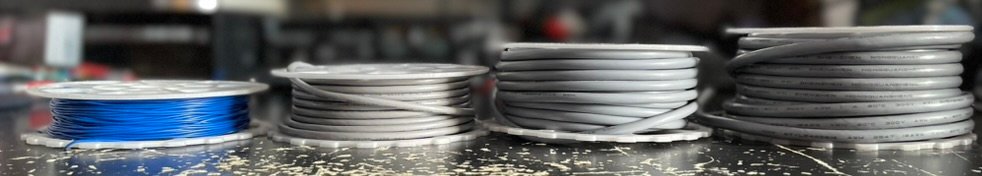

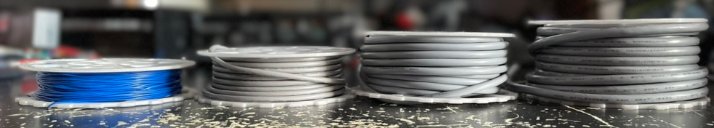

Pour information, voici ce que j’estime comme capacité par bobine à partir de ce que j’ai pu enrouler comme longueur de câble sur différentes bobines :
La bobine de 2 cm peut recevoir :
La bobine de 3 cm peut recevoir :
- environ 20 m de câble de diamètre extérieur de 1,80 mm.
La bobine de 4 cm peut recevoir :
- environ 12 m de câble de diamètre extérieur de 4,80 mm.
La bobine de 5 cm peut recevoir :
- environ 10 m de câble de diamètre extérieur de 5,75 mm.

Je donne ces informations pour aider l’utilisateur a faire son choix de bobine en fonction de ce qu’il a à enrouler.



Ensuite, la boite :

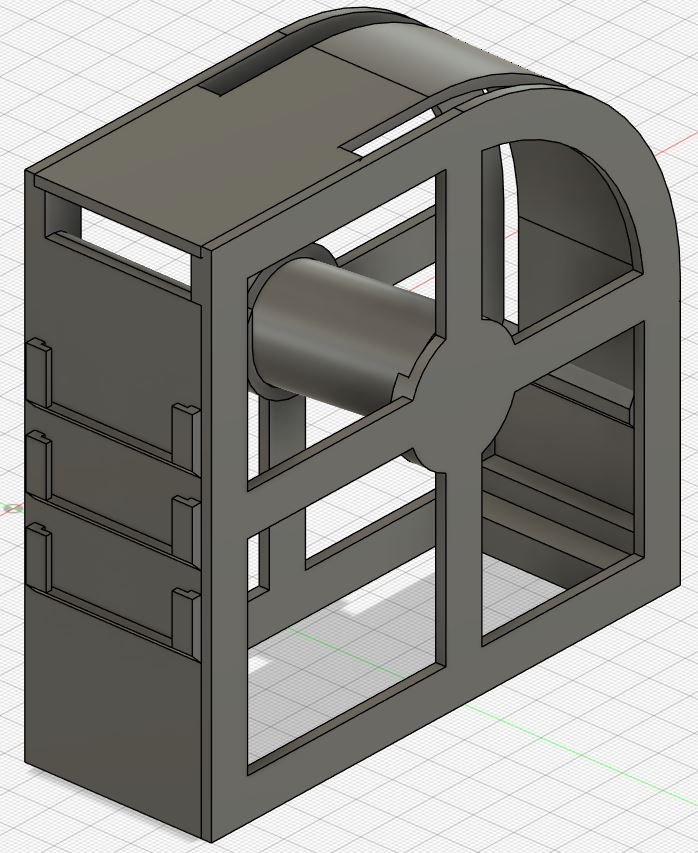

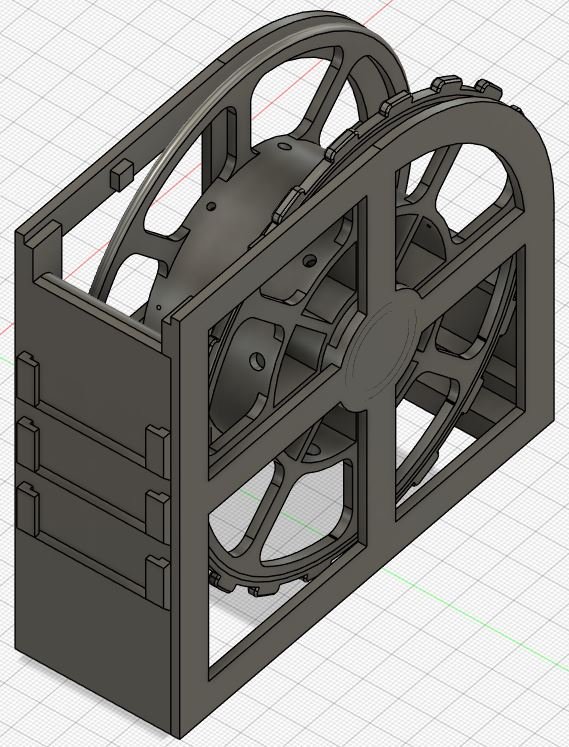

Cette boite est composée de 4 pièces :

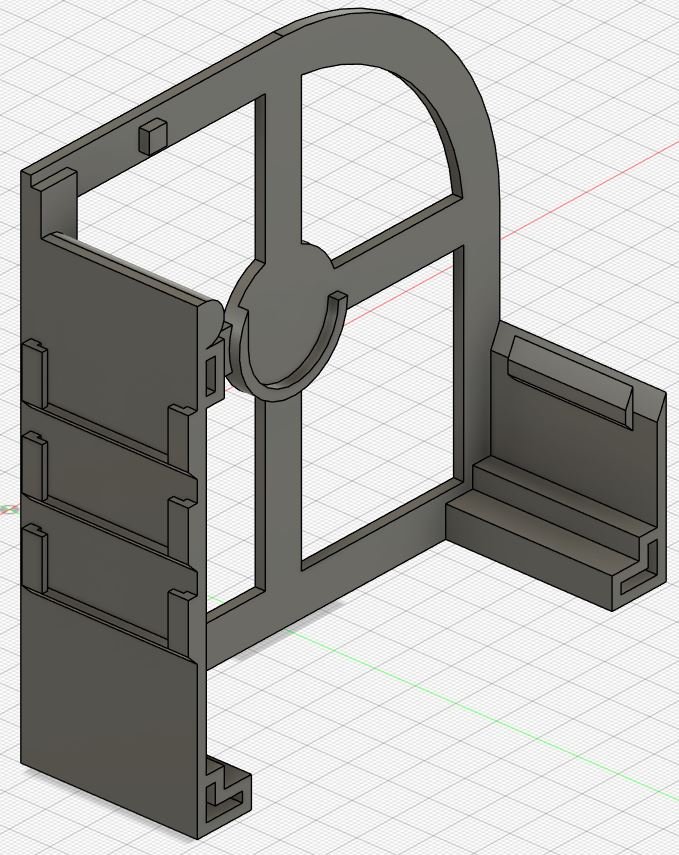

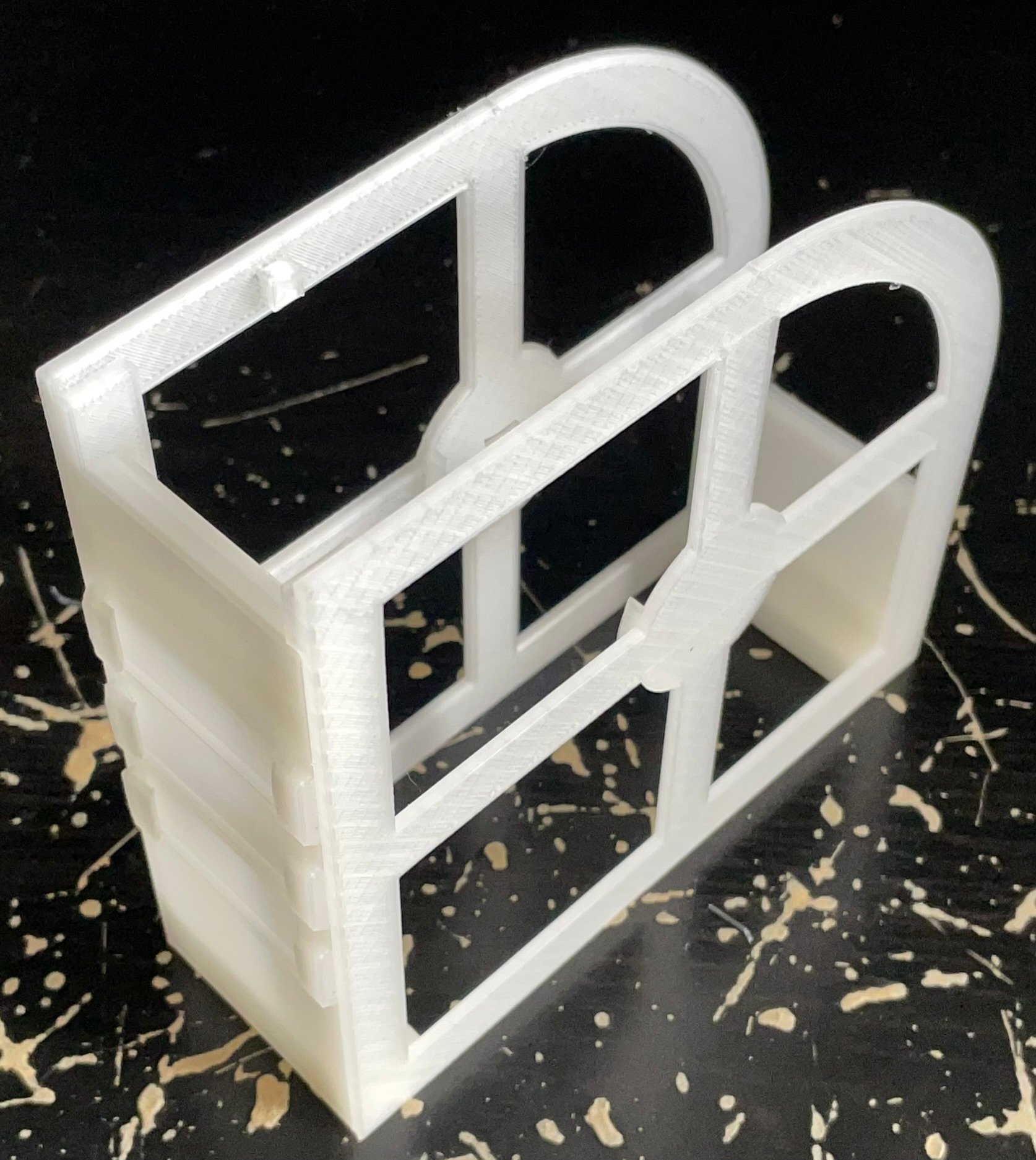

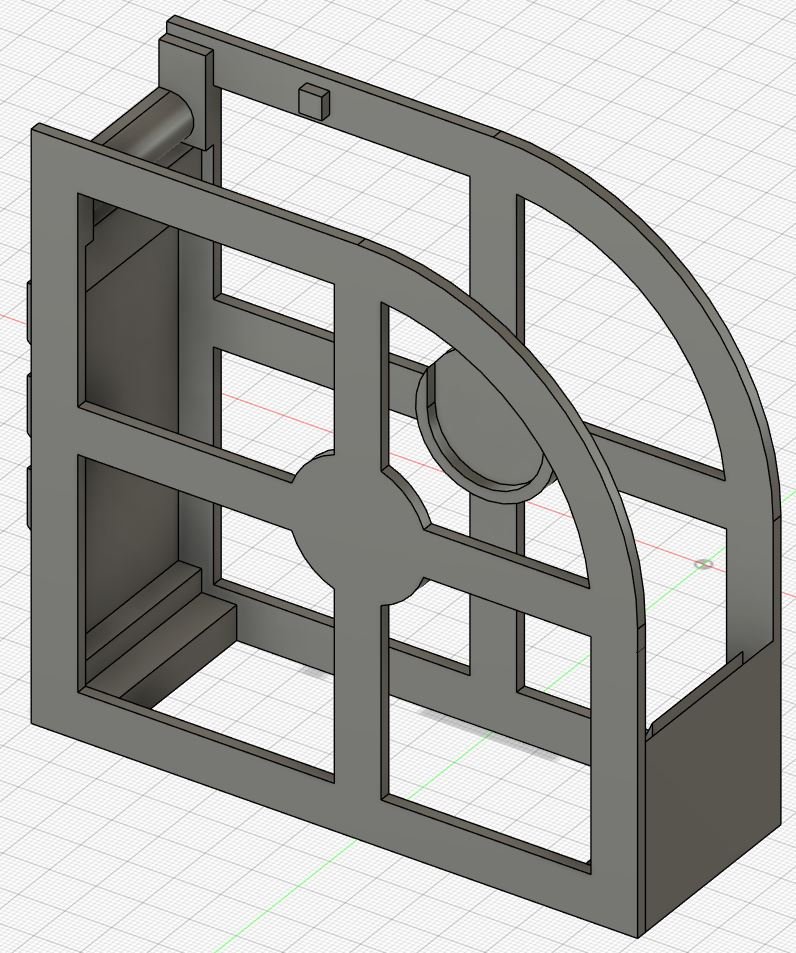

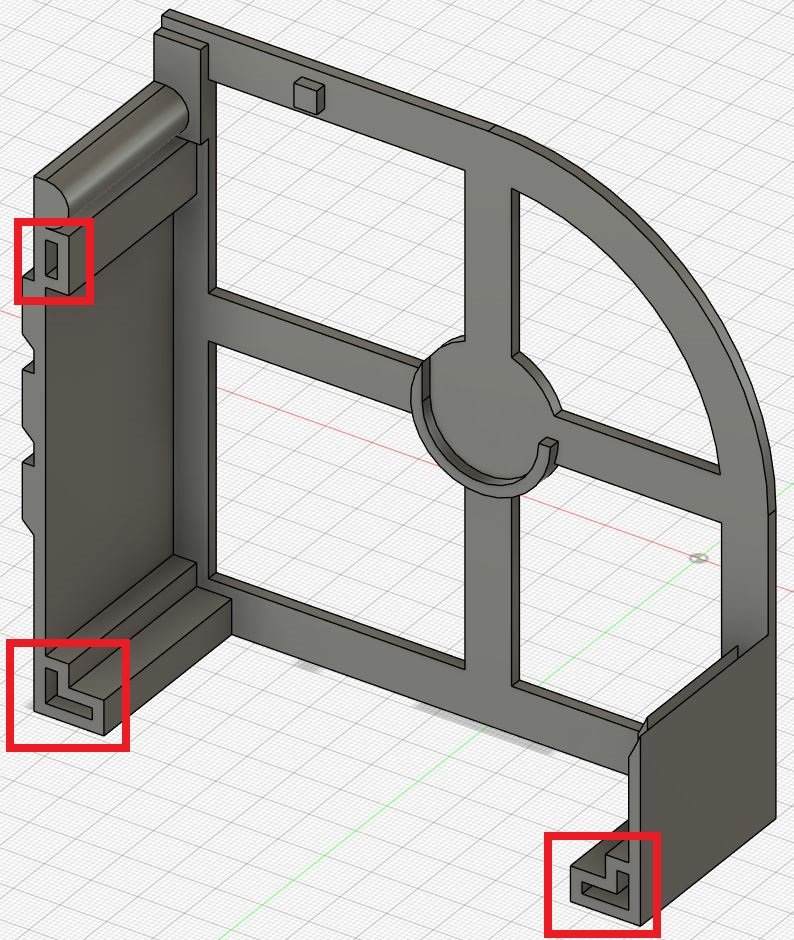

- La pièce principale :

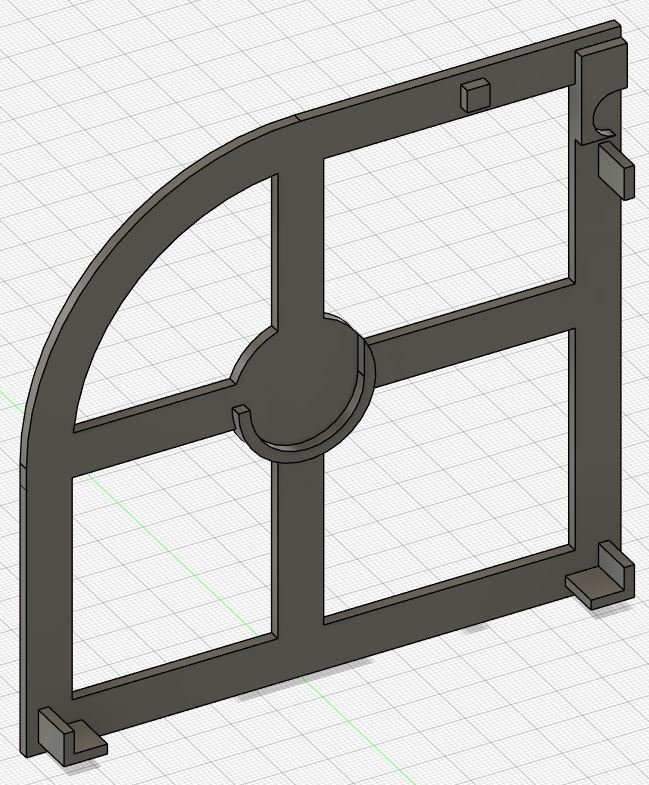

- Le couvercle du côté :

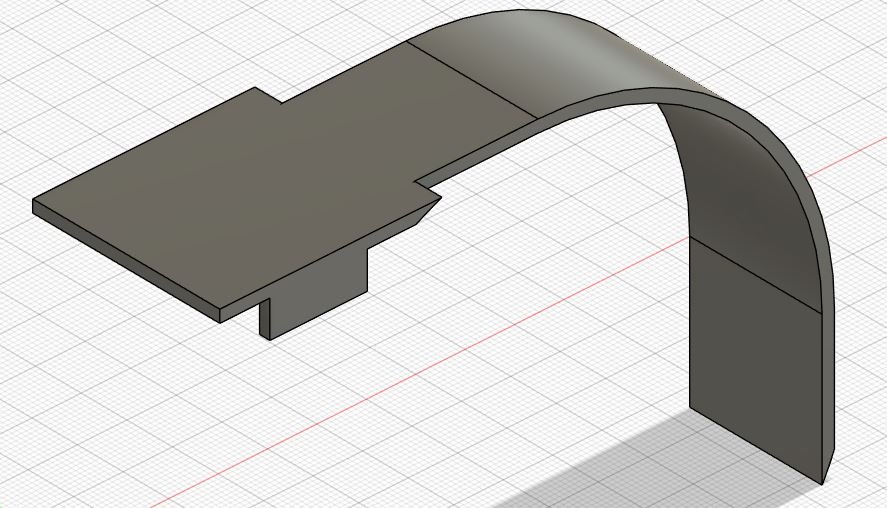

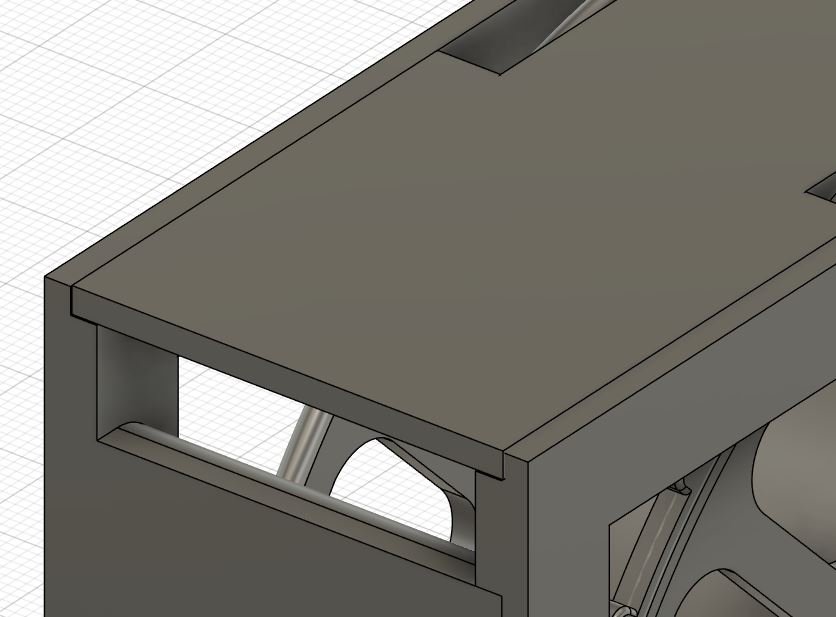

- Le couvercle supérieur :

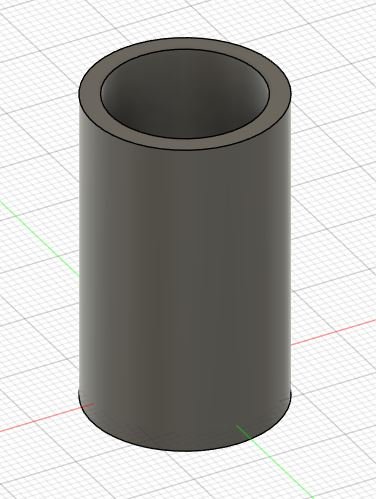

- L’axe pour la bobine :

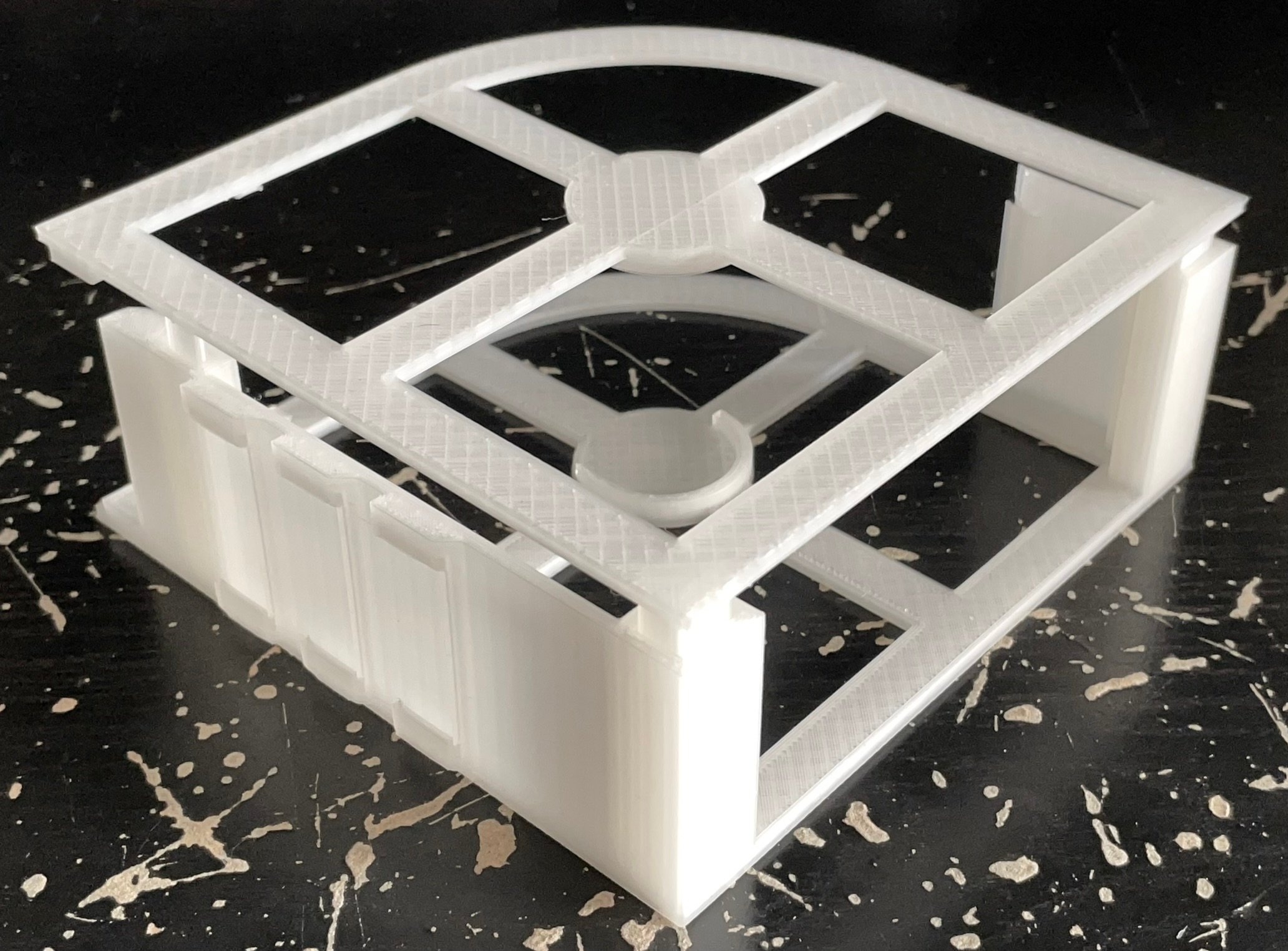

Le montage est assez simple :

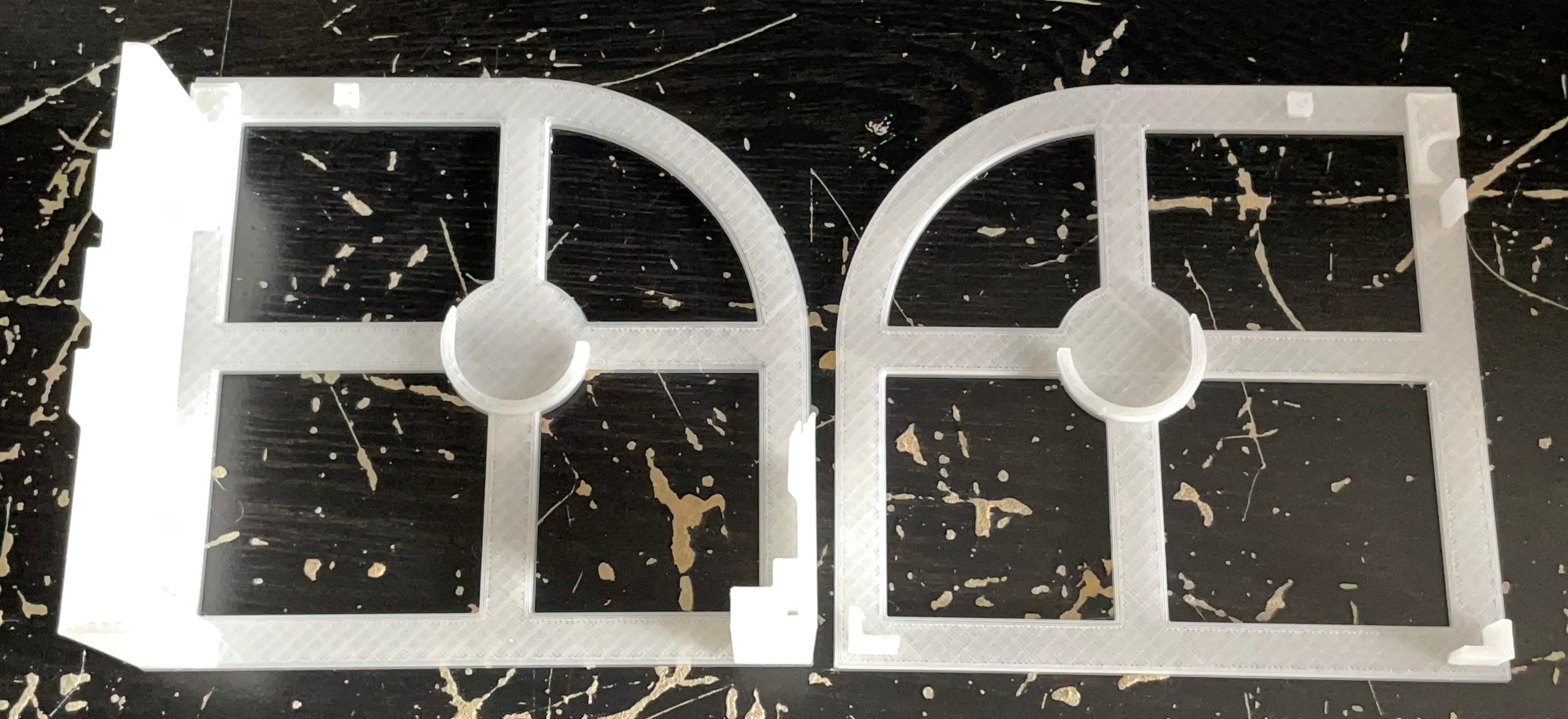

1) Emboîter le couvercle du côté sur la pièce principale en alignant les encoches dans les trous.
Ces encoches sont d’une dimension telle que les deux pièces coincent un peu à l’assemblage mais, comme pour les bobines, c’est volontaire afin de qu’elles tiennent par fiction sans colle ni vis.

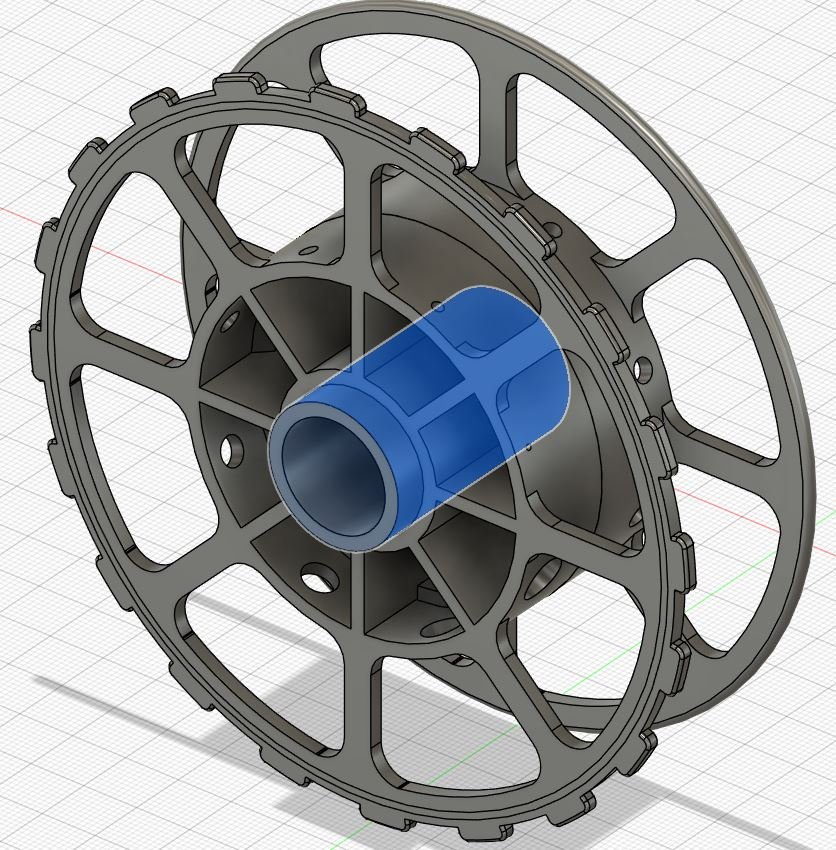

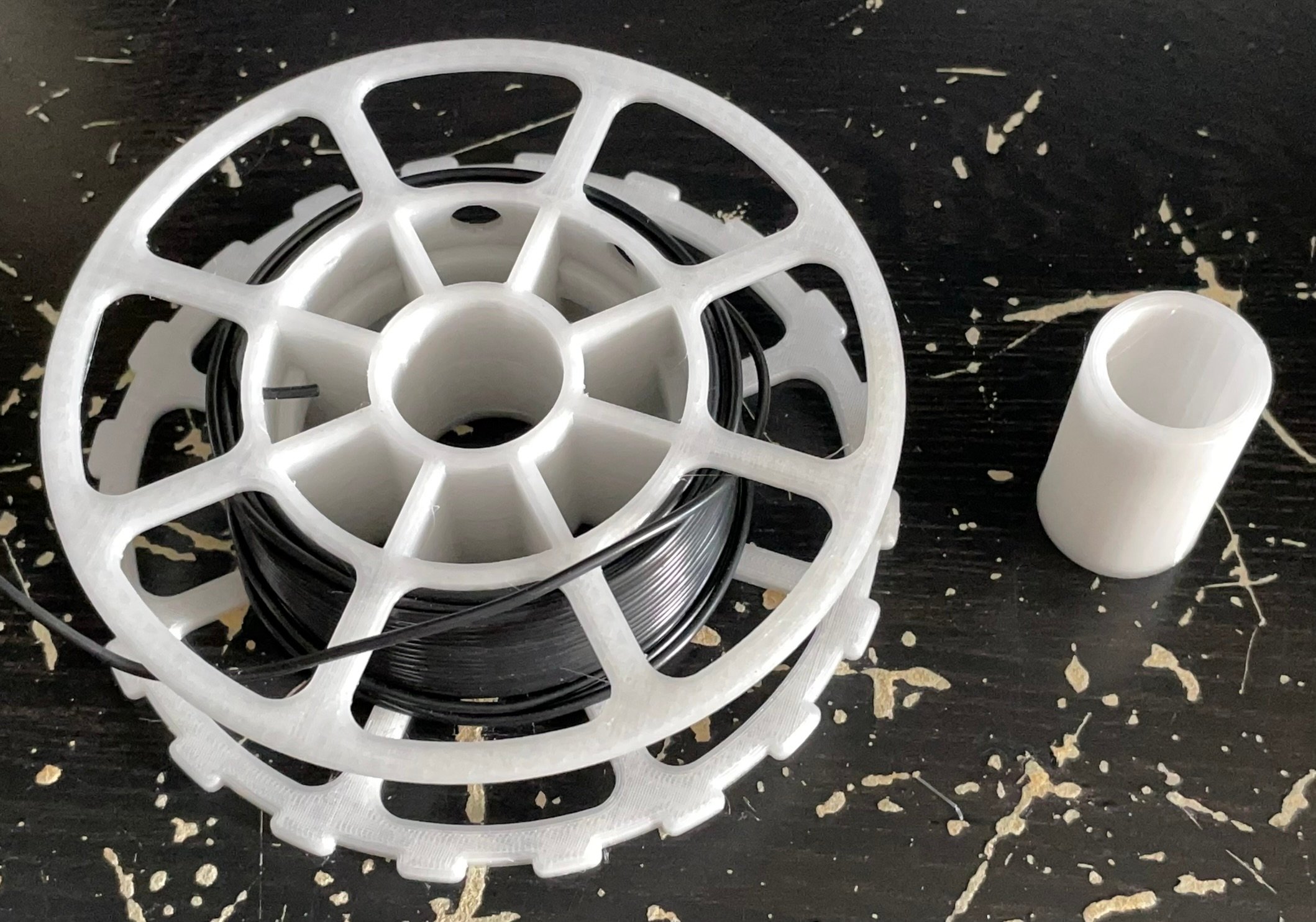

2) Prendre la bobine adaptée aux dimensions du boîtier et y insérer l’axe en son centre.
J’ai fait un axe séparé de la bobine car on peut très bien juste imprimer les bobines sans faire de boite.

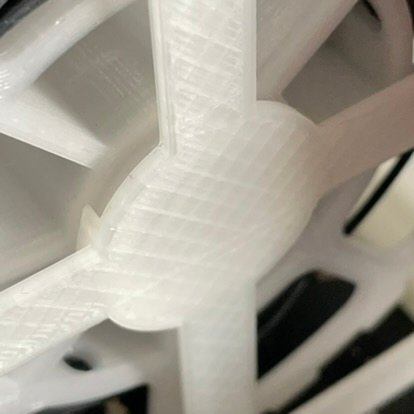

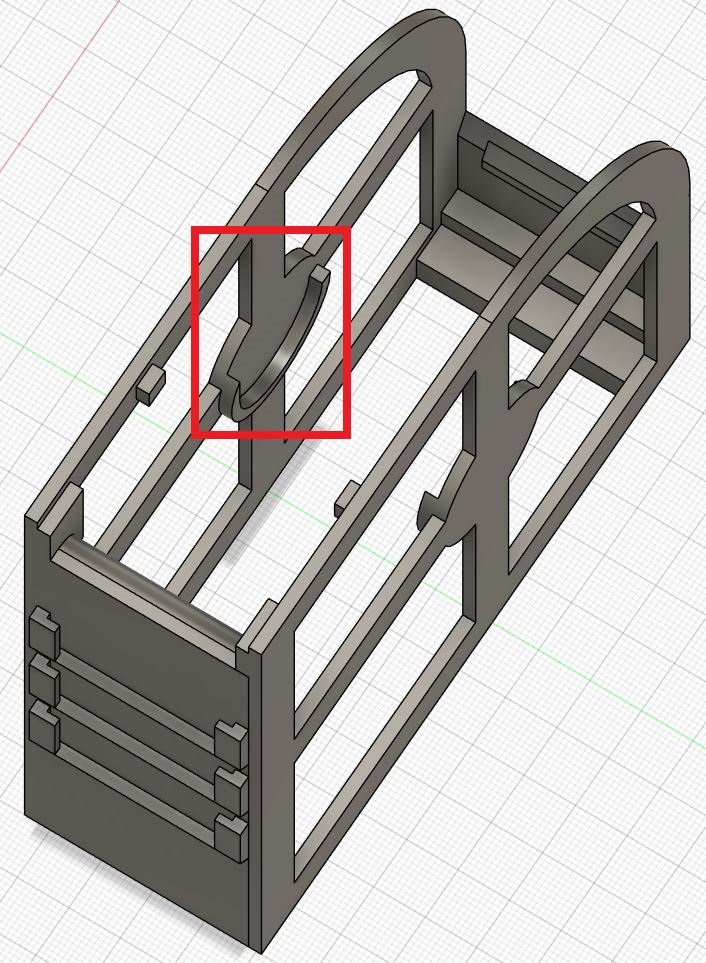

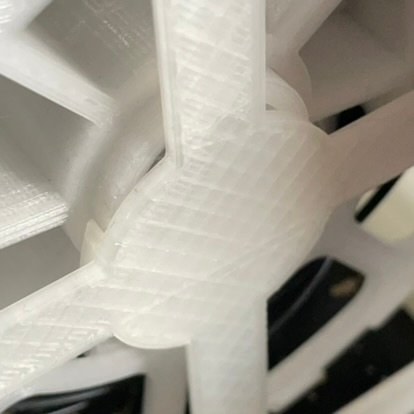

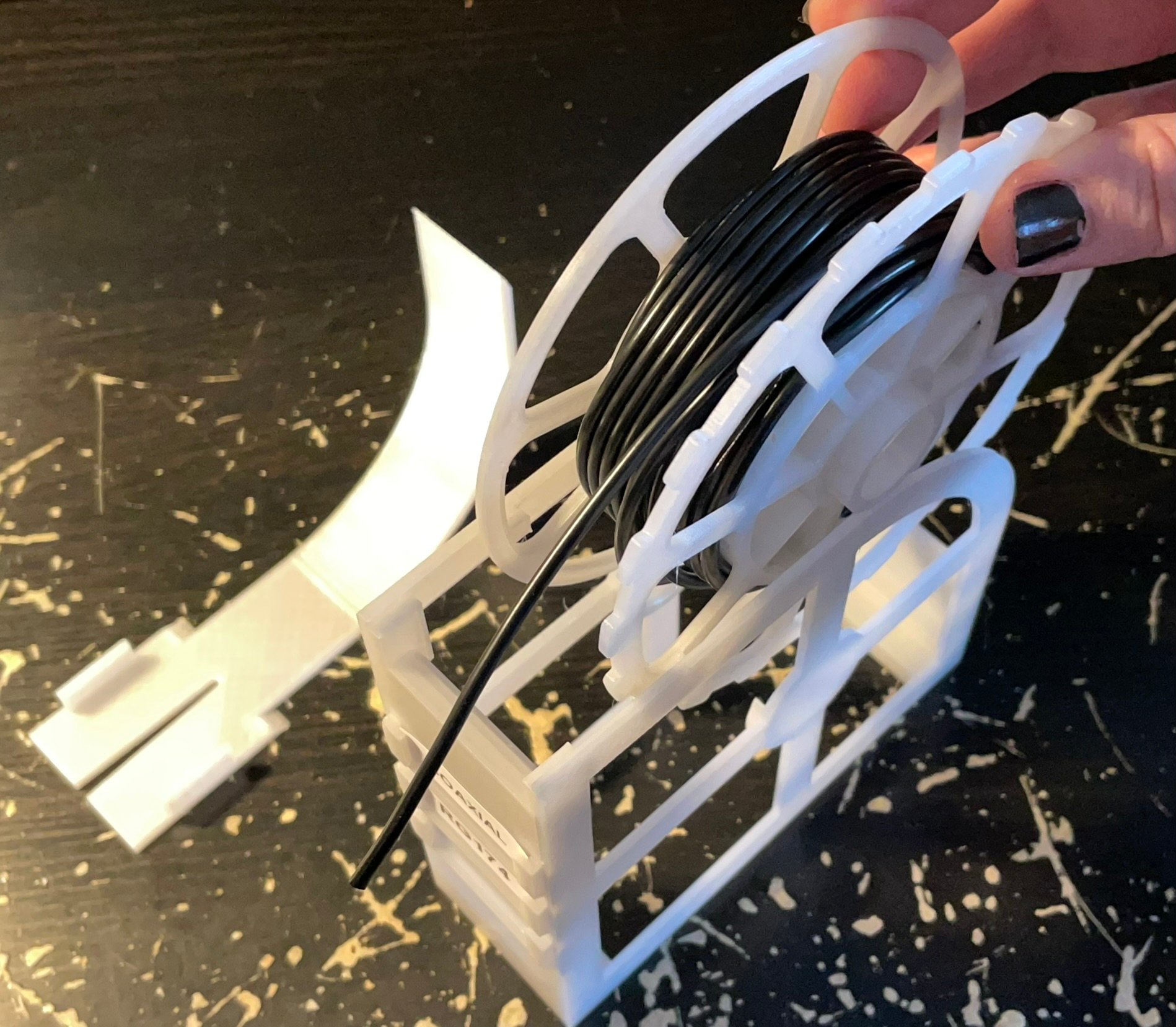

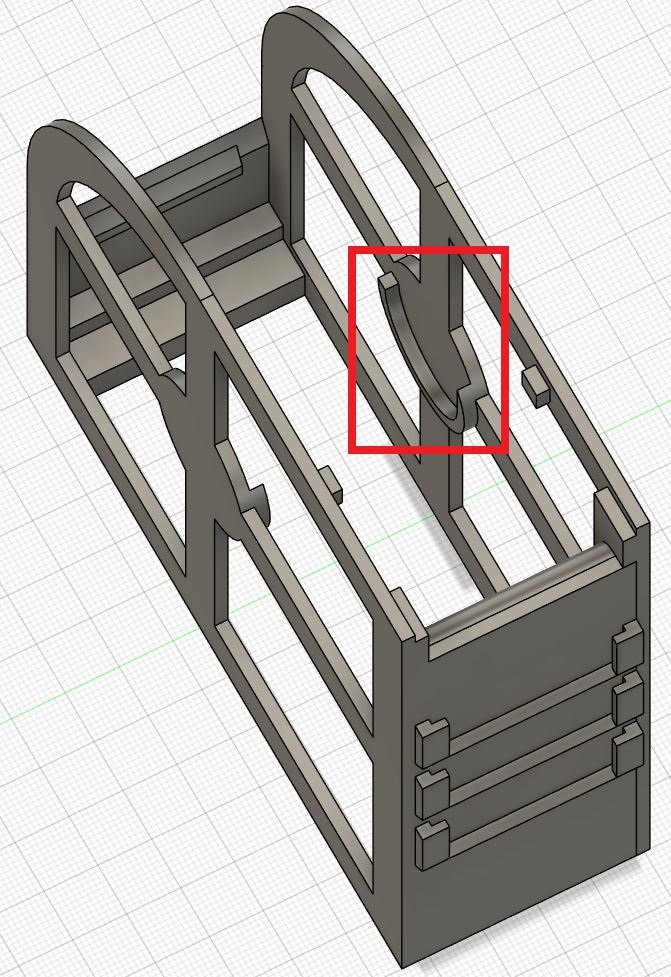

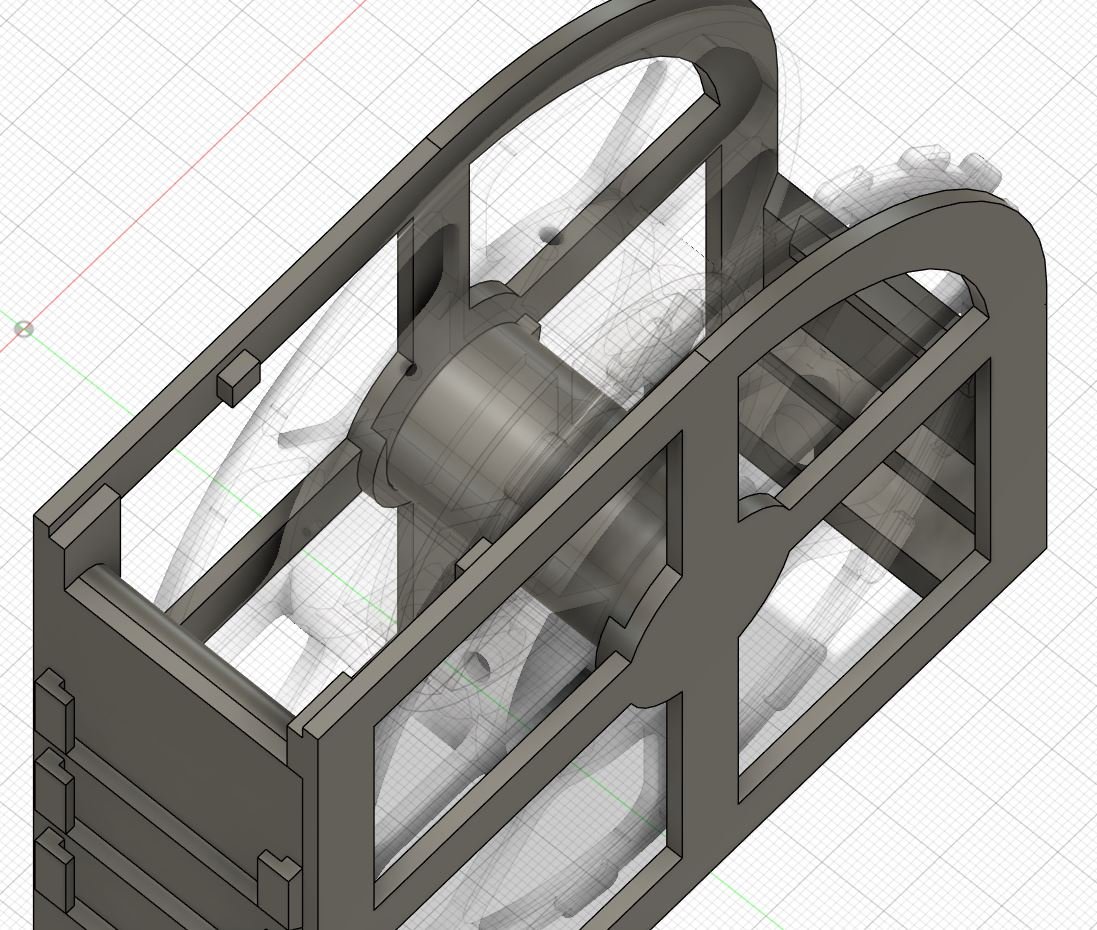

3) Glisser la bobine (normalement remplie de câble, fil, …) et l’axe dans le boîtier via l’ouverture supérieur et caler l’axe sur les supports prévus à cet effet.
Il est possible de mettre la bobine avec le bord à encoches à gauche ou à droite. C’est à la préférence de l’utilisateur.


4) Mettre le couvercle supérieur.

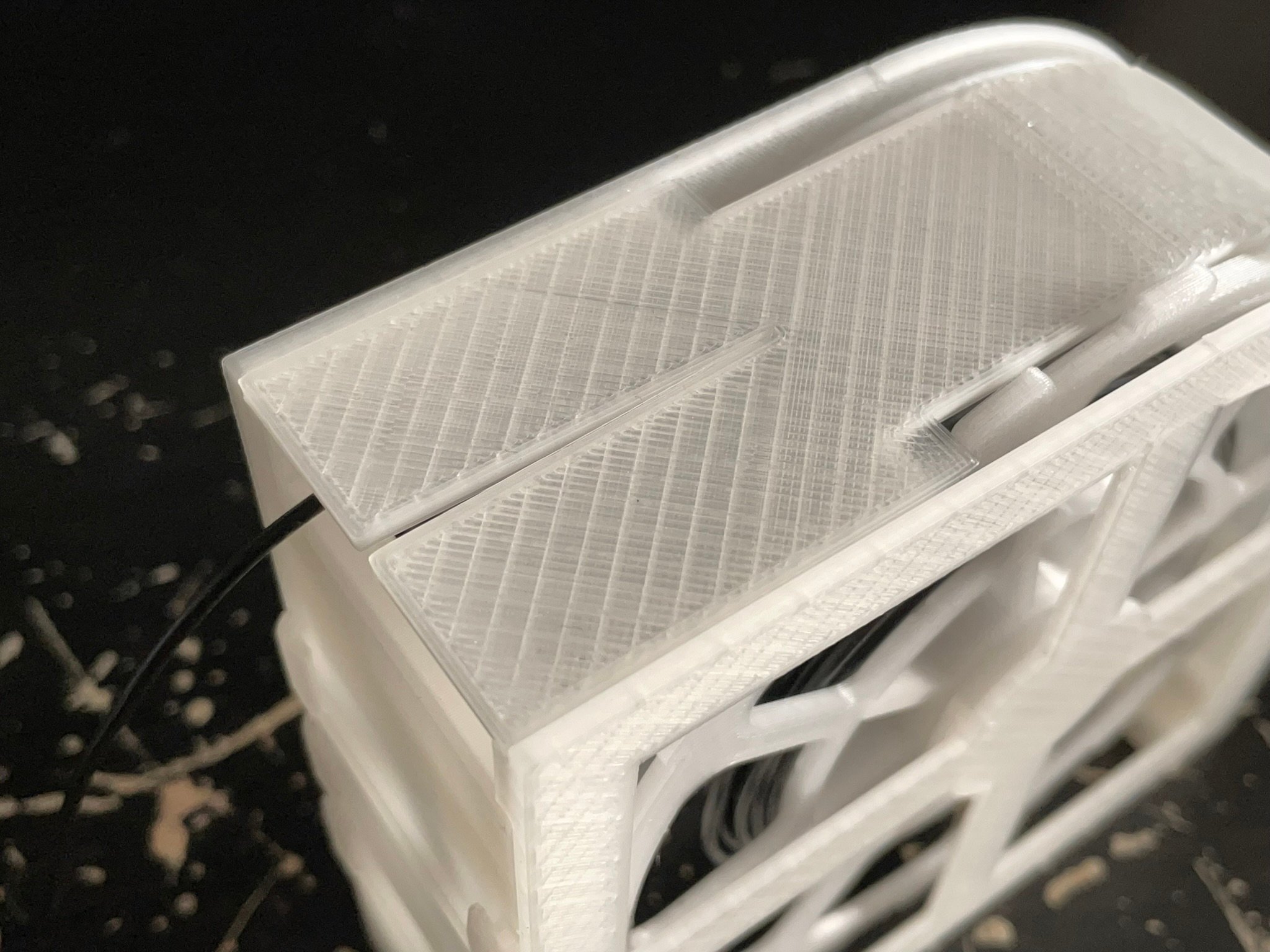

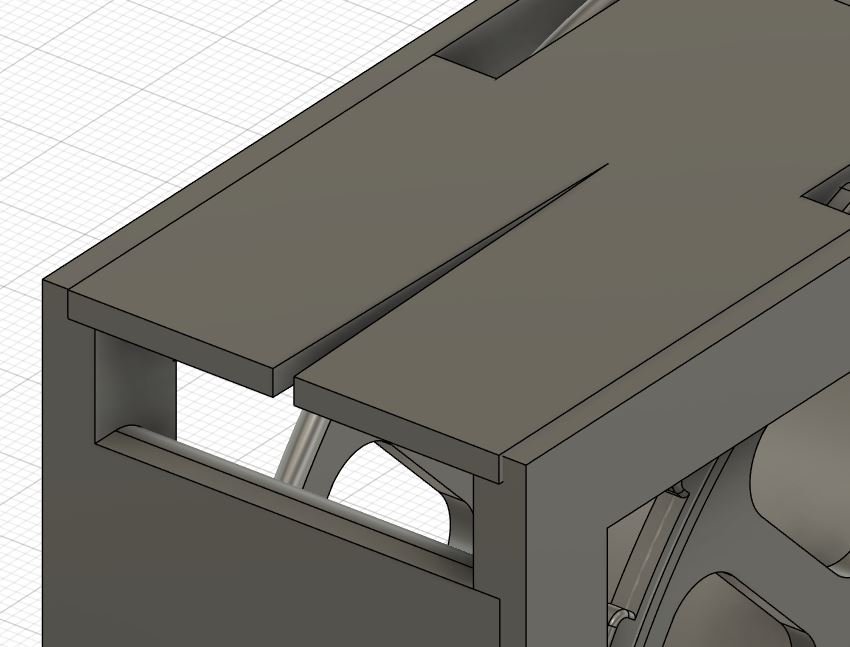

Il y a un couvercle basique ou d’autres avec des attaches de câbles de dimensions 0 à 2mm, 2 à 4mm et 4 à 6mm.

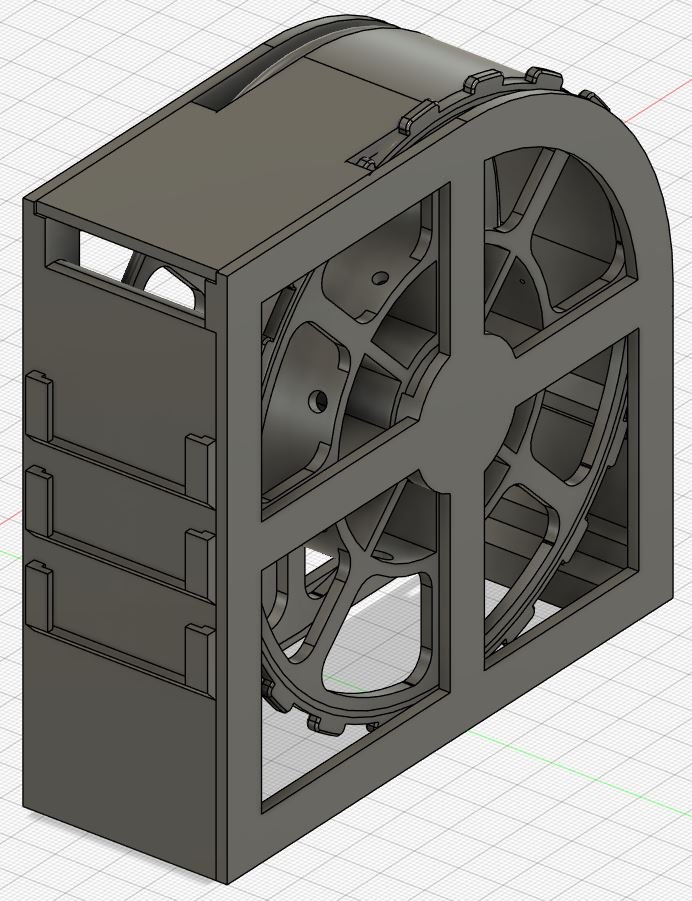

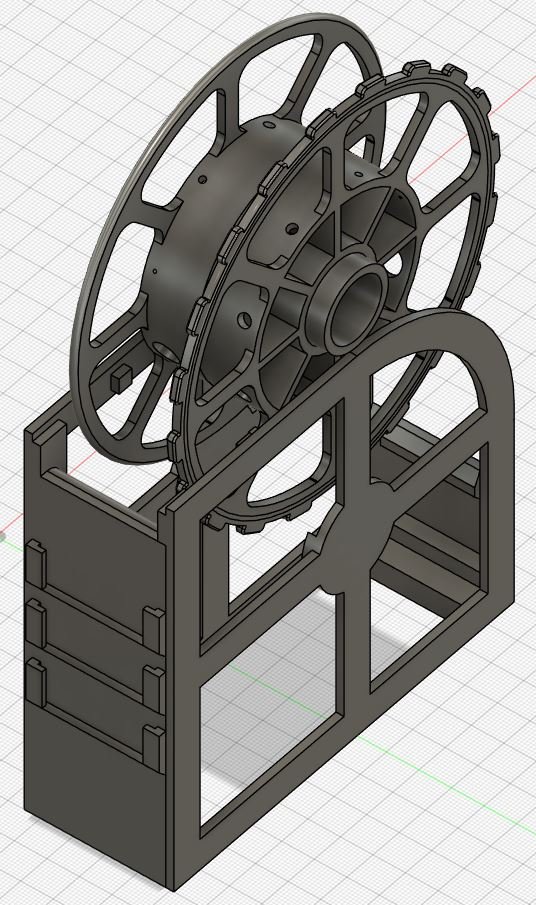

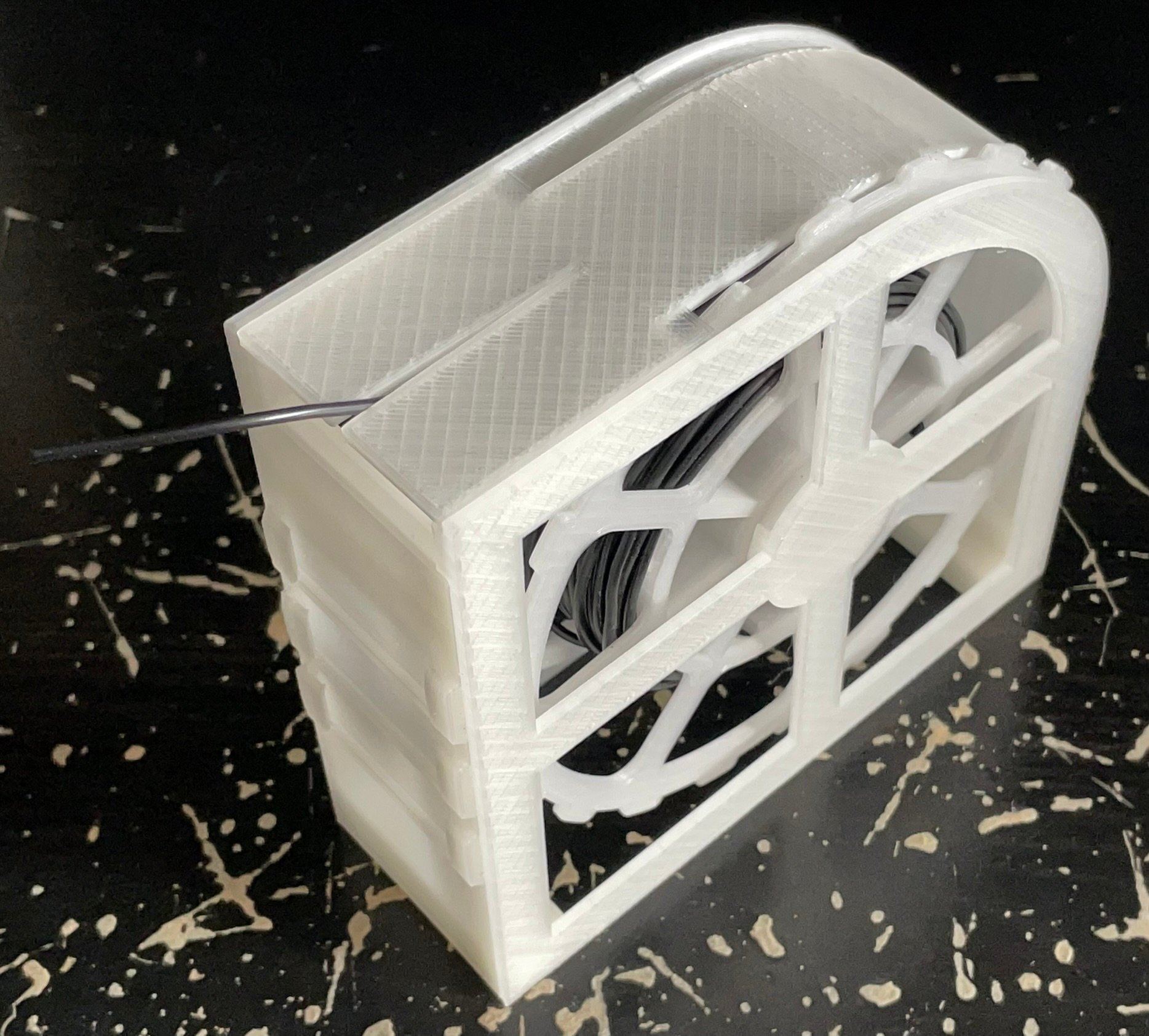

Et le boîtier est monté !

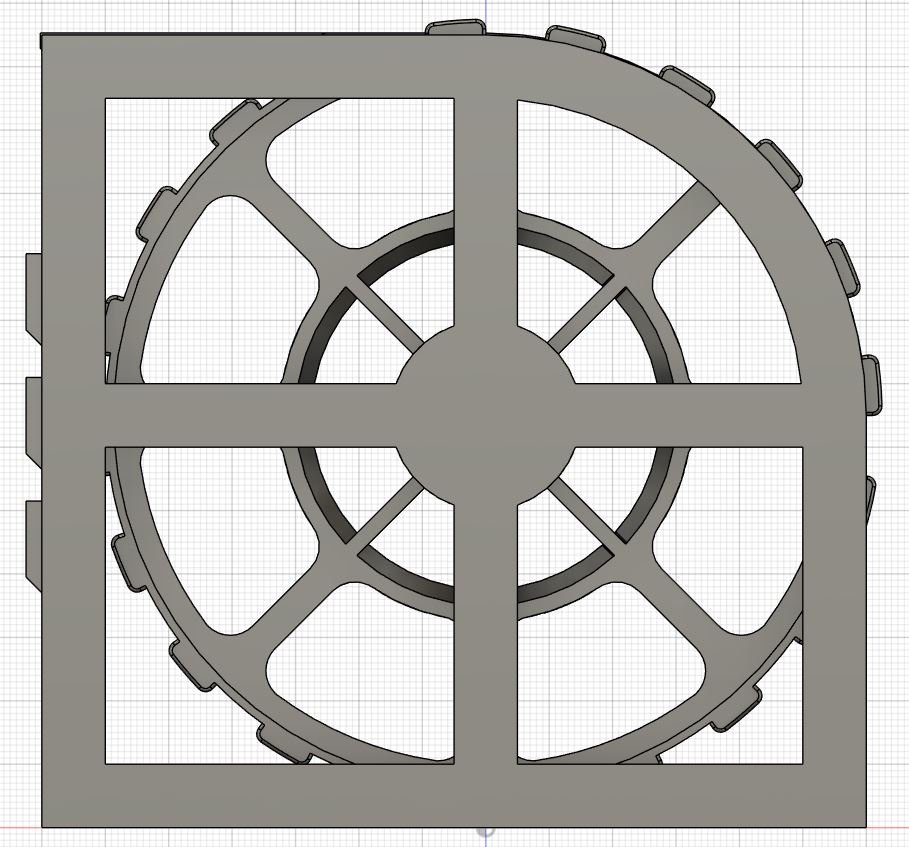

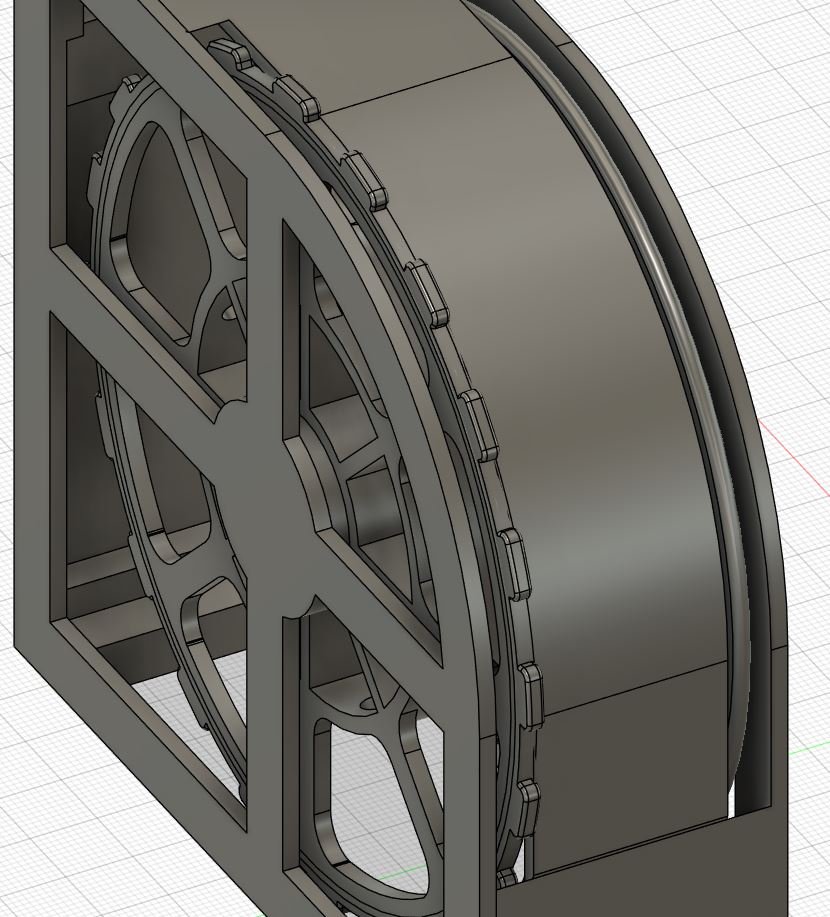

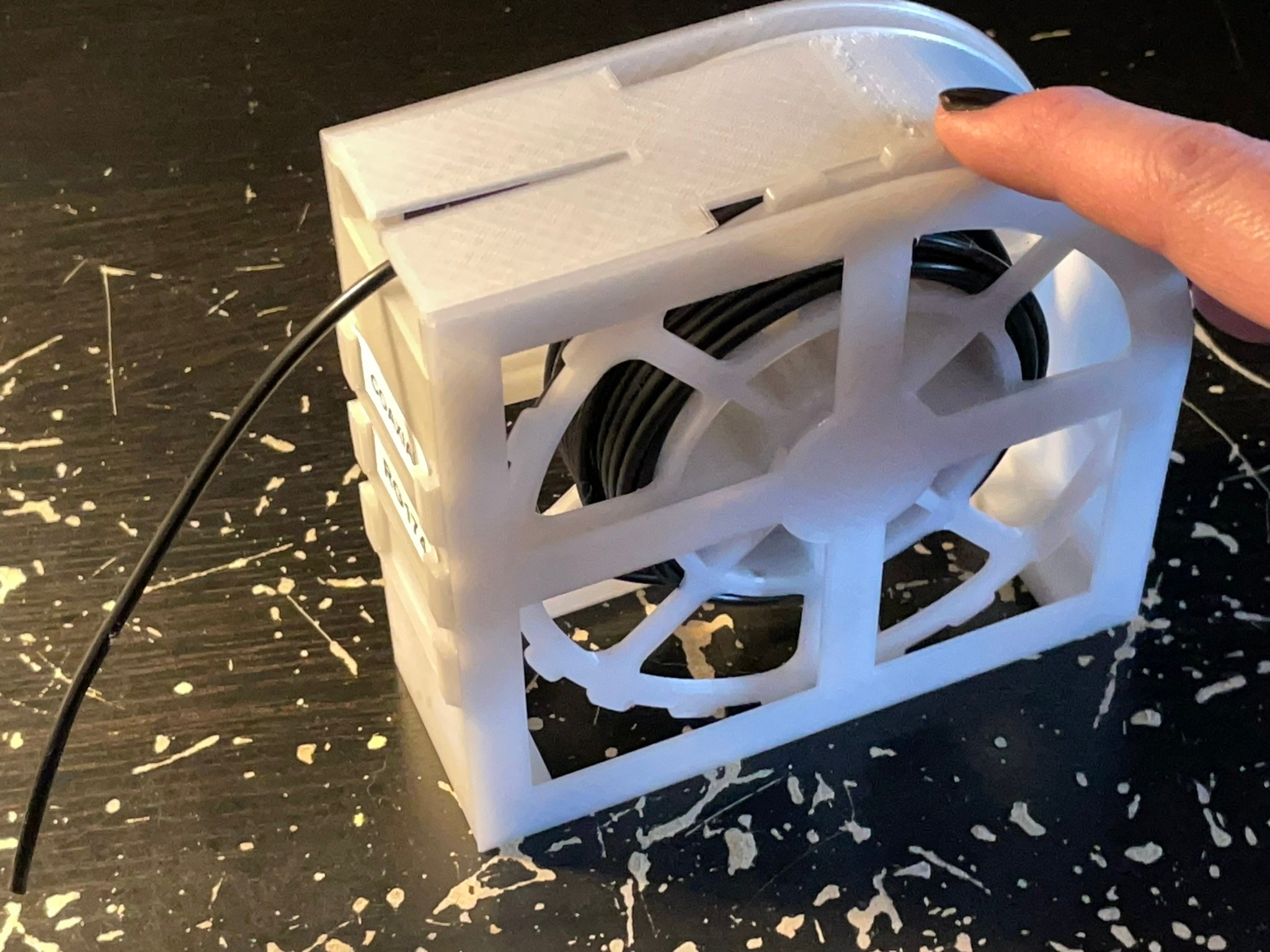

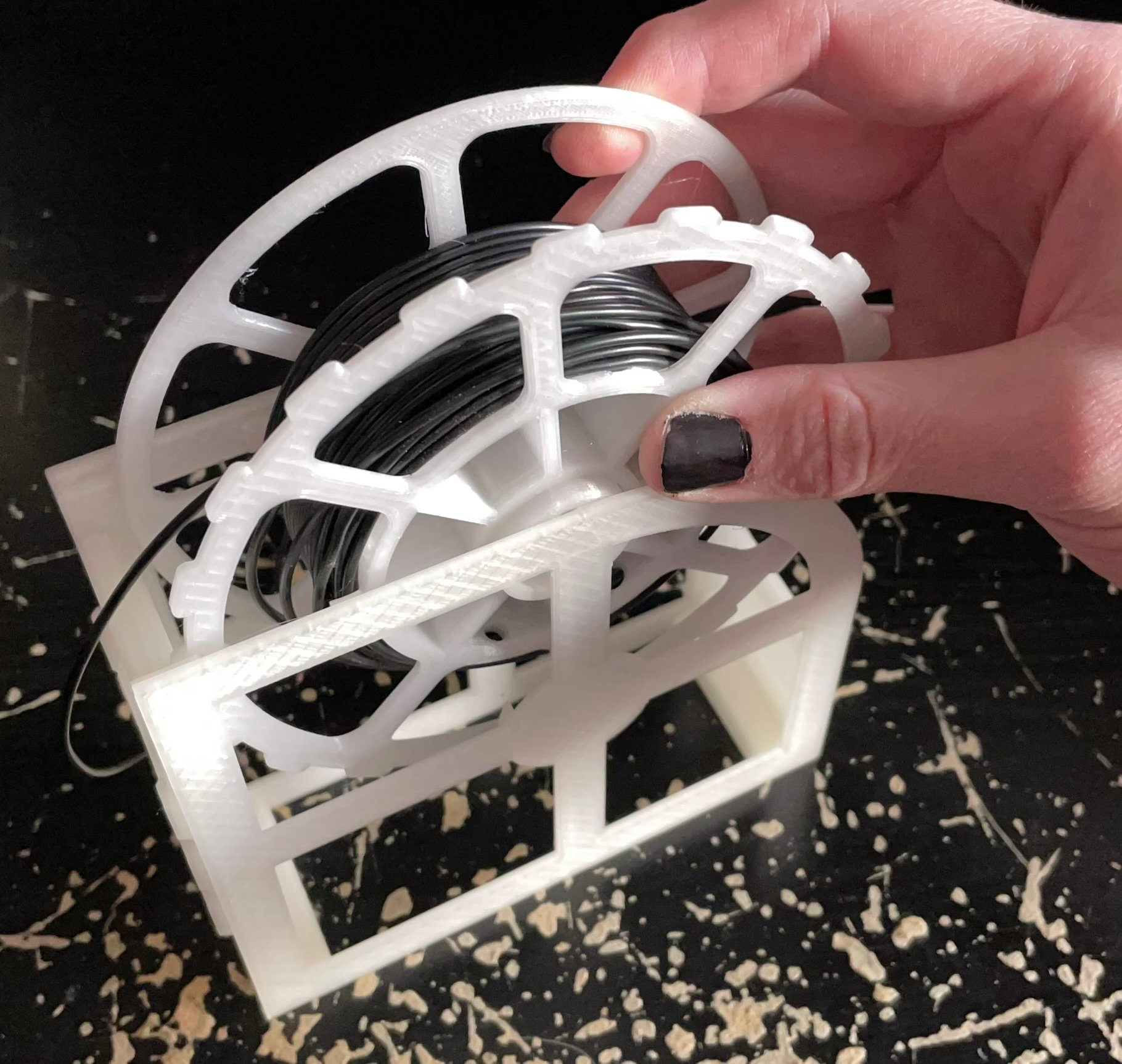

Les encoches de la bobine dépassent du couvercle supérieur pour permettre de la faire tourner.

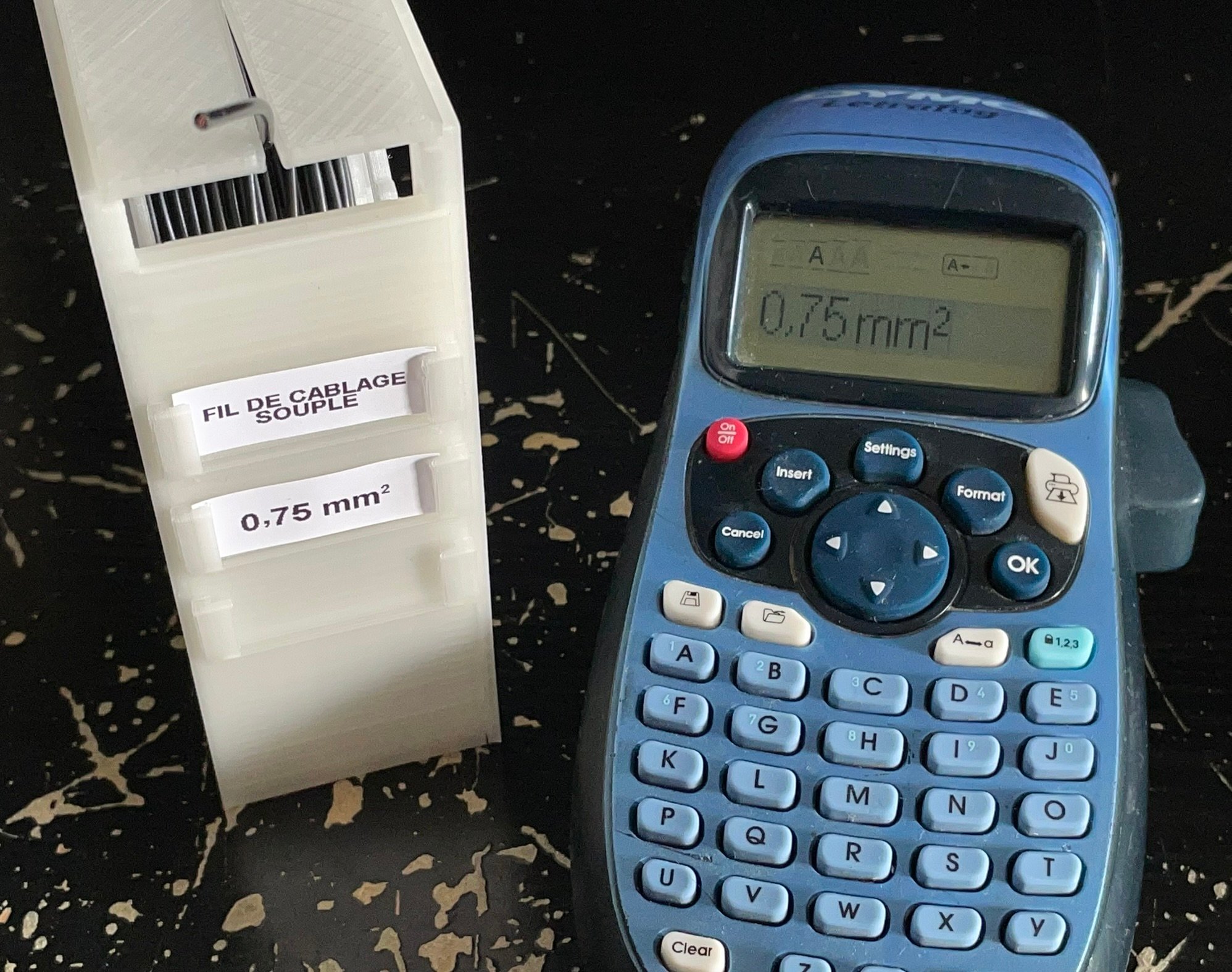

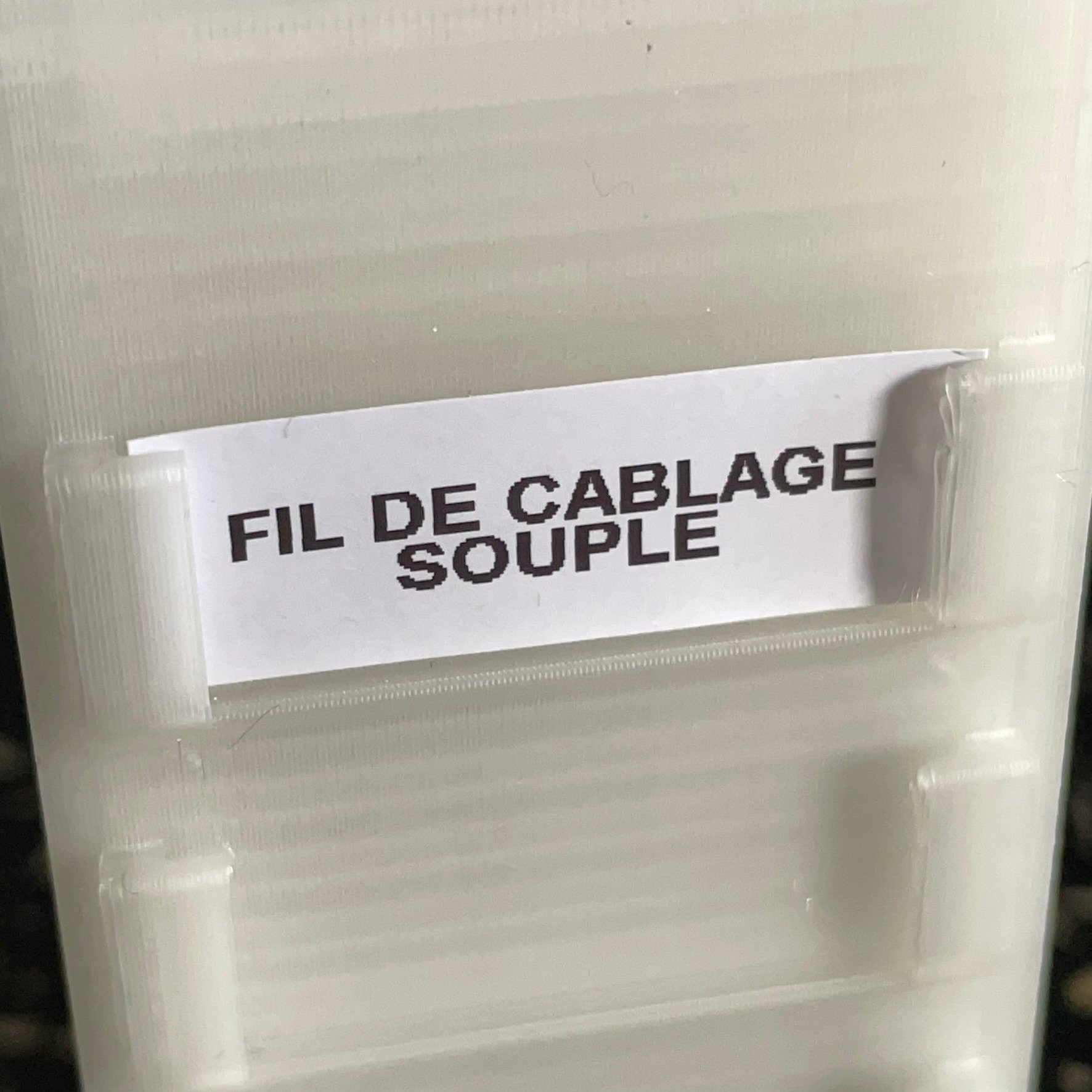

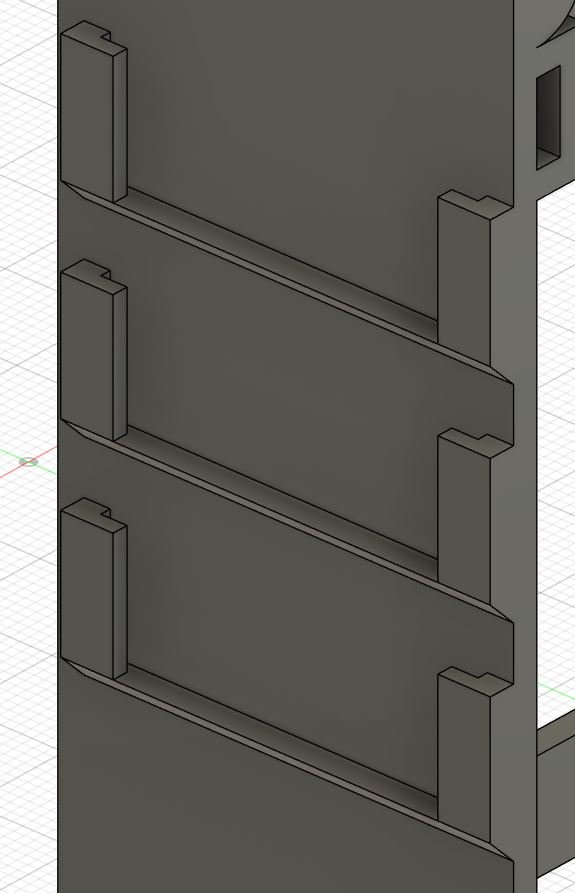

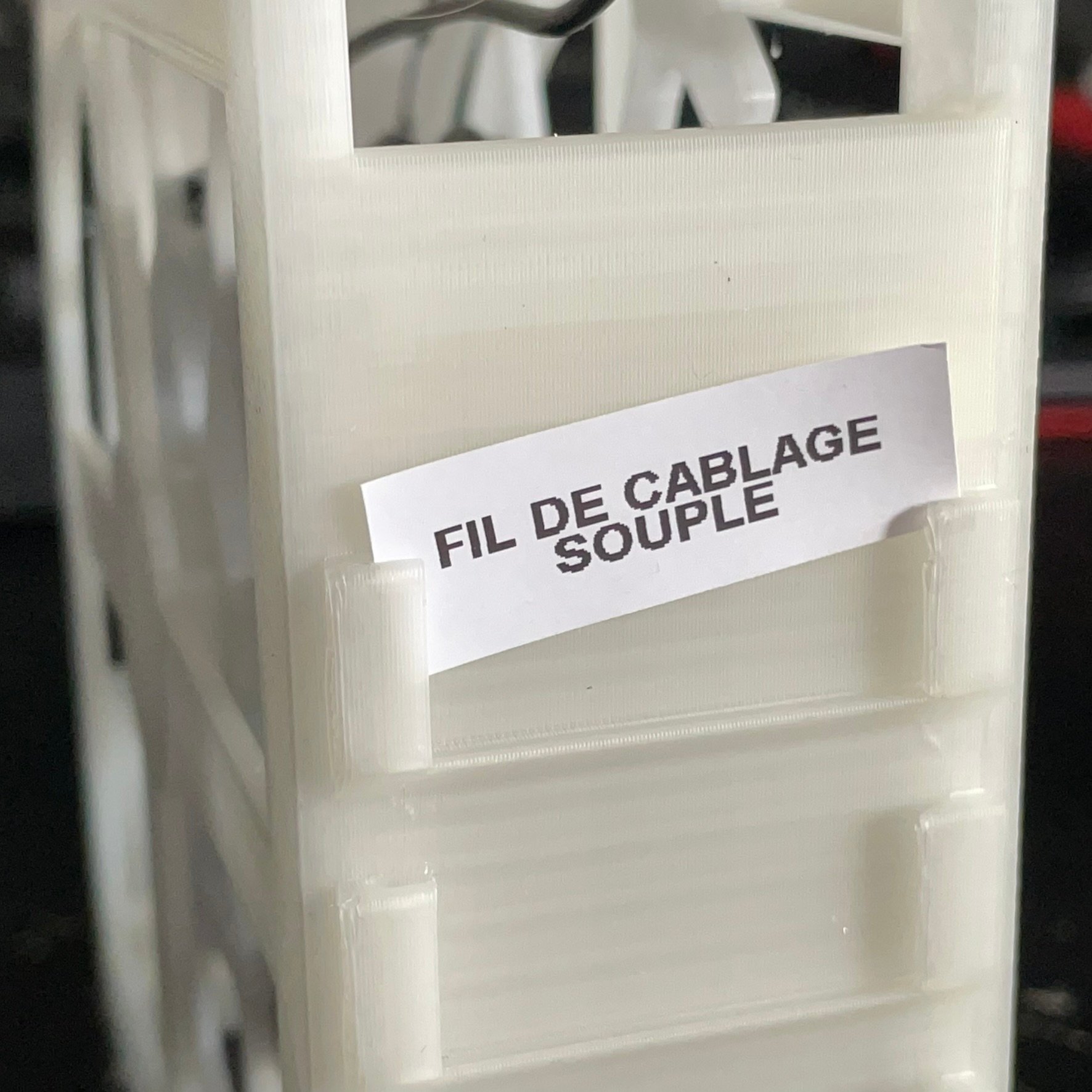

Il y a des emplacements pour glisser des étiquettes de 12mm de hauteur (format Dymo).

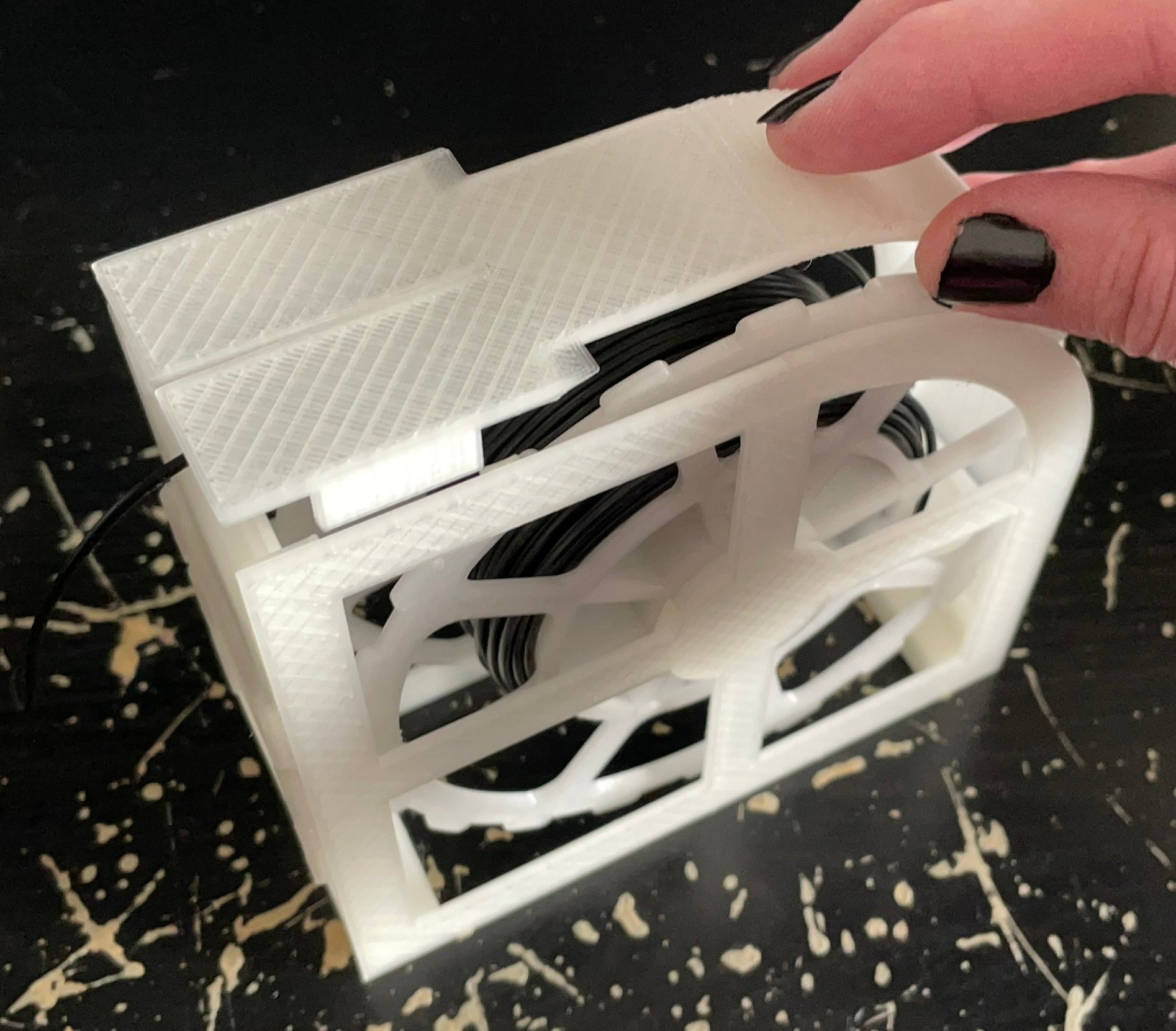

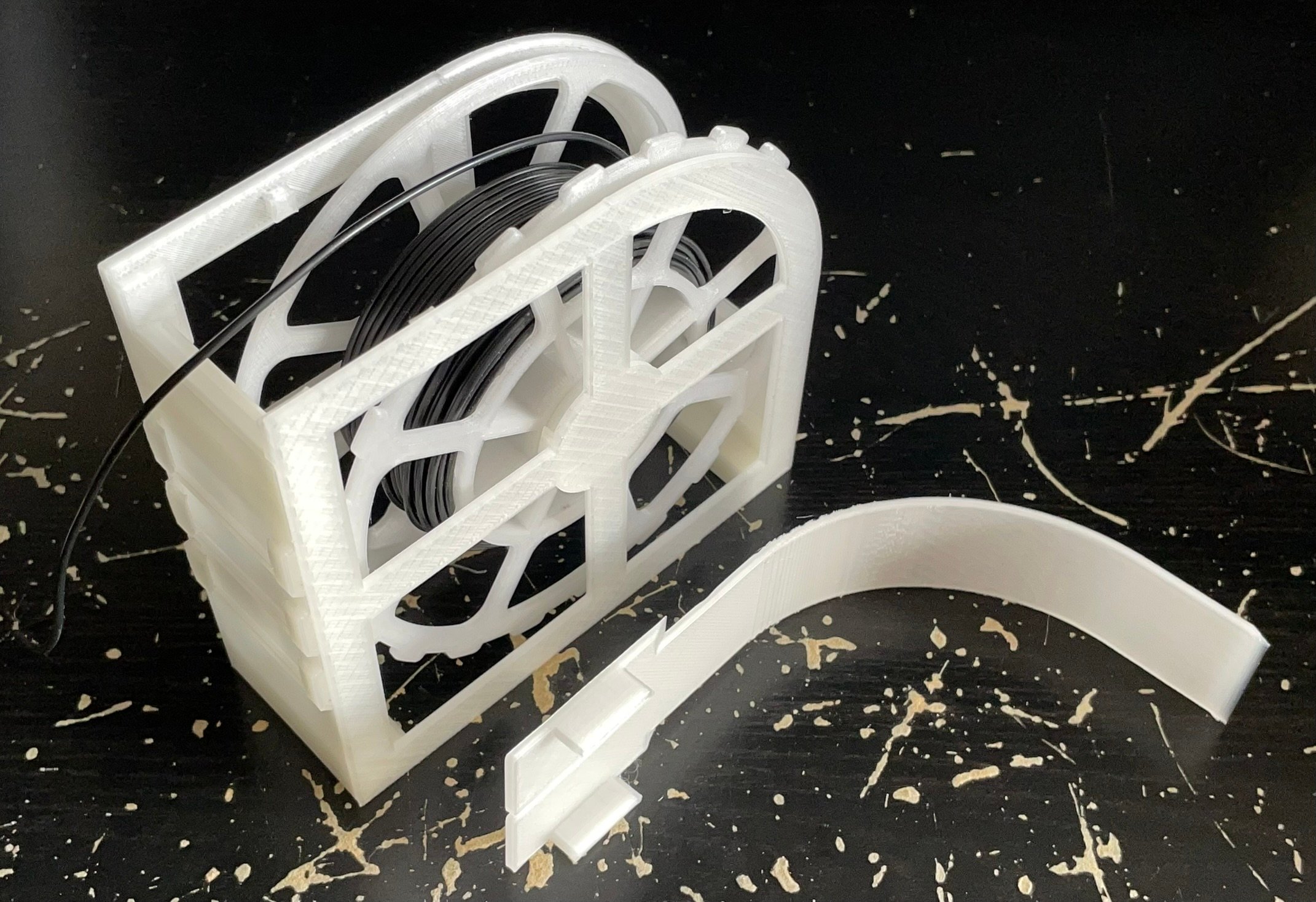

Le jour où la bobine sera vide, il suffira de simplement tirer délicatement sur la pièce du dessus de la boite pour retirer la bobine et la reremplir.



Voici les fichiers STL des boites de différentes épaisseurs en lien avec les bobines avec les différentes tailles d’attaches sur le couvercle supérieur :
Boite pour bobine de 2 cm :
- Pièce principale
- Couvercle supérieur basique
- Couvercle supérieur avec attache pour câble de diamètre de 0 à 2 mm
- Couvercle supérieur avec attache pour câble de diamètre de 2 à 4 mm
- Couvercle supérieur avec attache pour câble de diamètre de 4 à 6 mm
- Axe pour la bobine de 2 cm
Boite pour bobine de 3 cm :
- Pièce principale
- Couvercle supérieur basique
- Couvercle supérieur avec attache pour câble de diamètre de 0 à 2 mm
- Couvercle supérieur avec attache pour câble de diamètre de 2 à 4 mm
- Couvercle supérieur avec attache pour câble de diamètre de 4 à 6 mm
- Axe pour la bobine de 3 cm
Boite pour bobine de 4 cm :
- Pièce principale
- Couvercle supérieur basique
- Couvercle supérieur avec attache pour câble de diamètre de 0 à 2 mm
- Couvercle supérieur avec attache pour câble de diamètre de 2 à 4 mm
- Couvercle supérieur avec attache pour câble de diamètre de 4 à 6 mm
- Axe pour la bobine de 4 cm
Boite pour bobine de 5 cm :
- Pièce principale
- Couvercle supérieur basique
- Couvercle supérieur avec attache pour câble de diamètre de 0 à 2 mm
- Couvercle supérieur avec attache pour câble de diamètre de 2 à 4 mm
- Couvercle supérieur avec attache pour câble de diamètre de 4 à 6 mm
- Axe pour la bobine de 5 cm

Le couvercle du côté est commun à toutes les tailles de boites :
- Couvercle du côté

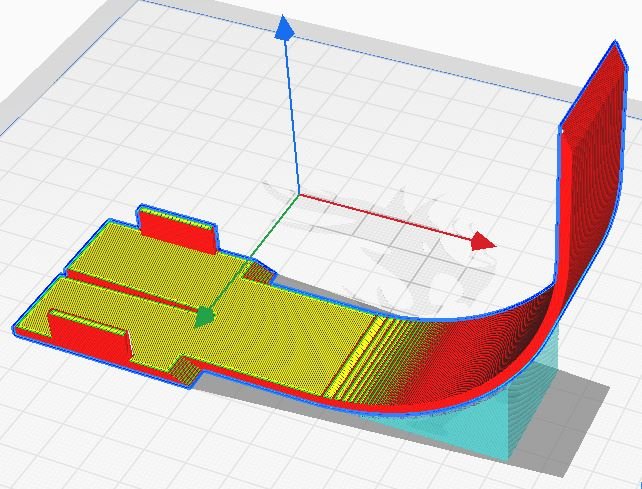

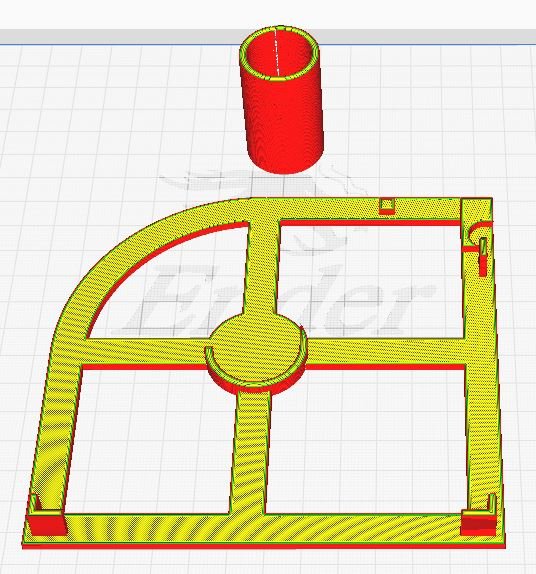

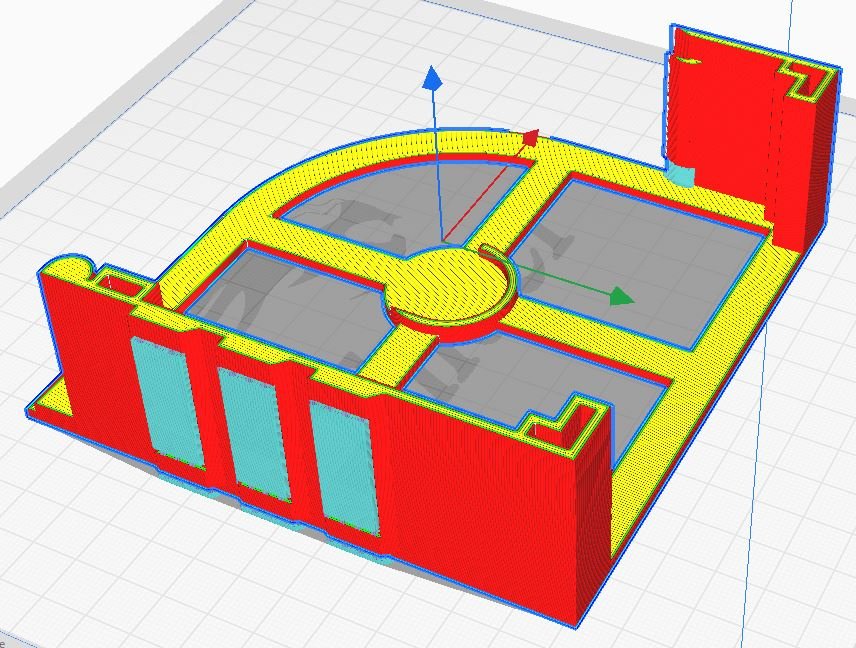

Le couvercle supérieur est à imprimer avec seulement des supports qui touchent la plaque d’impression (Support placement à « Touching buildplate » dans Cura).


Le couvercle de côté et l’axe pour la bobine sont à imprimer sans support.

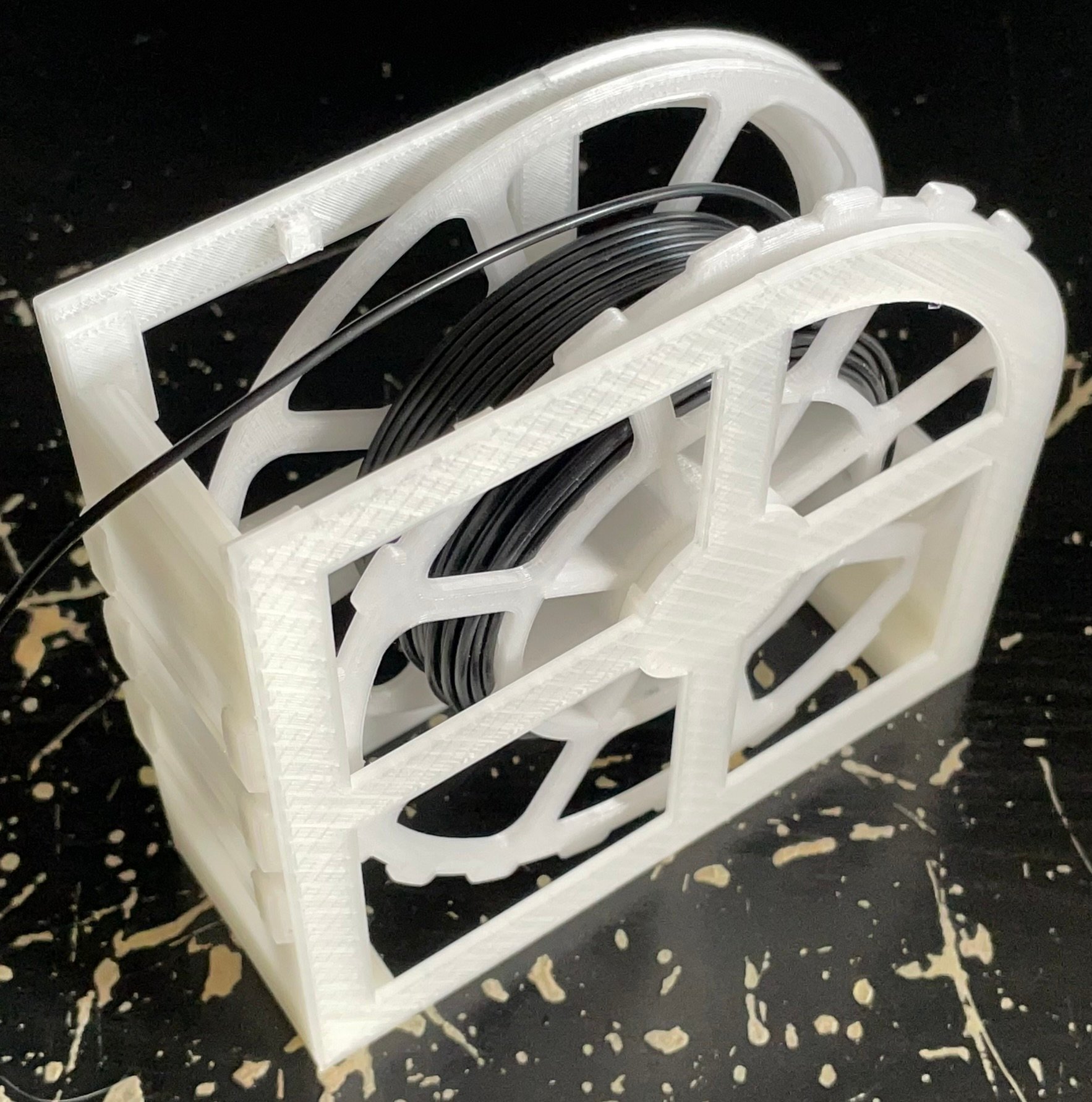

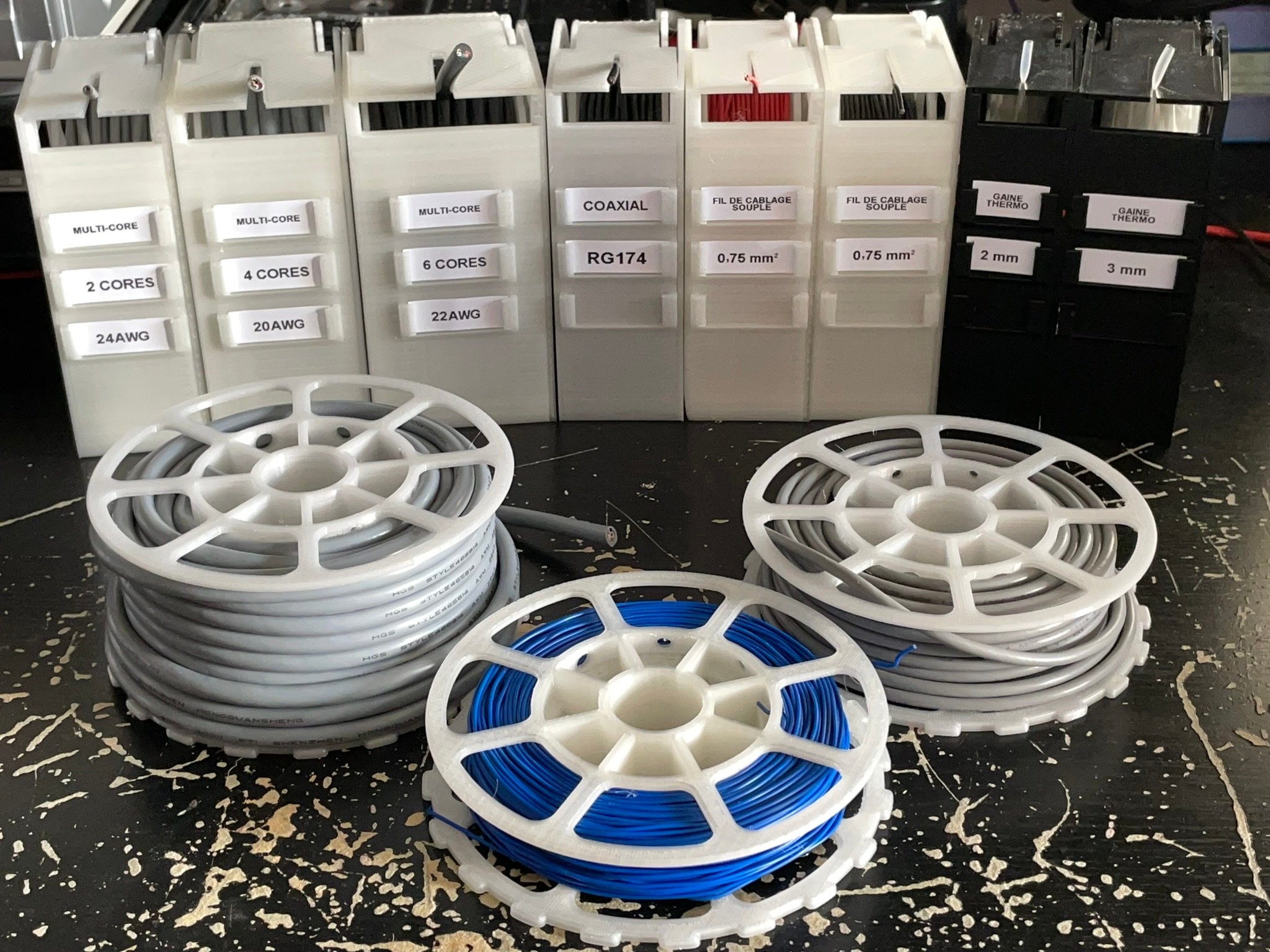

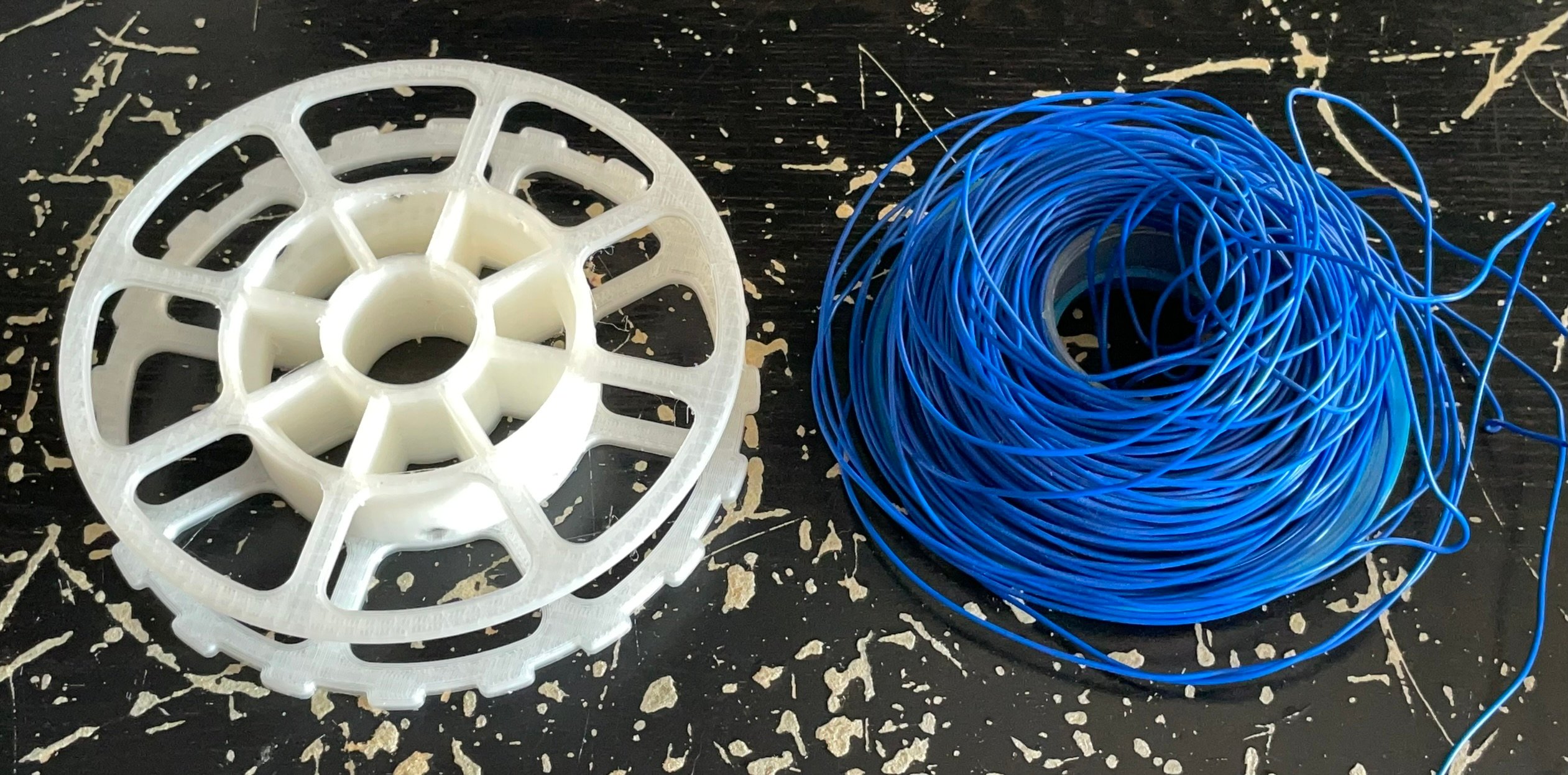

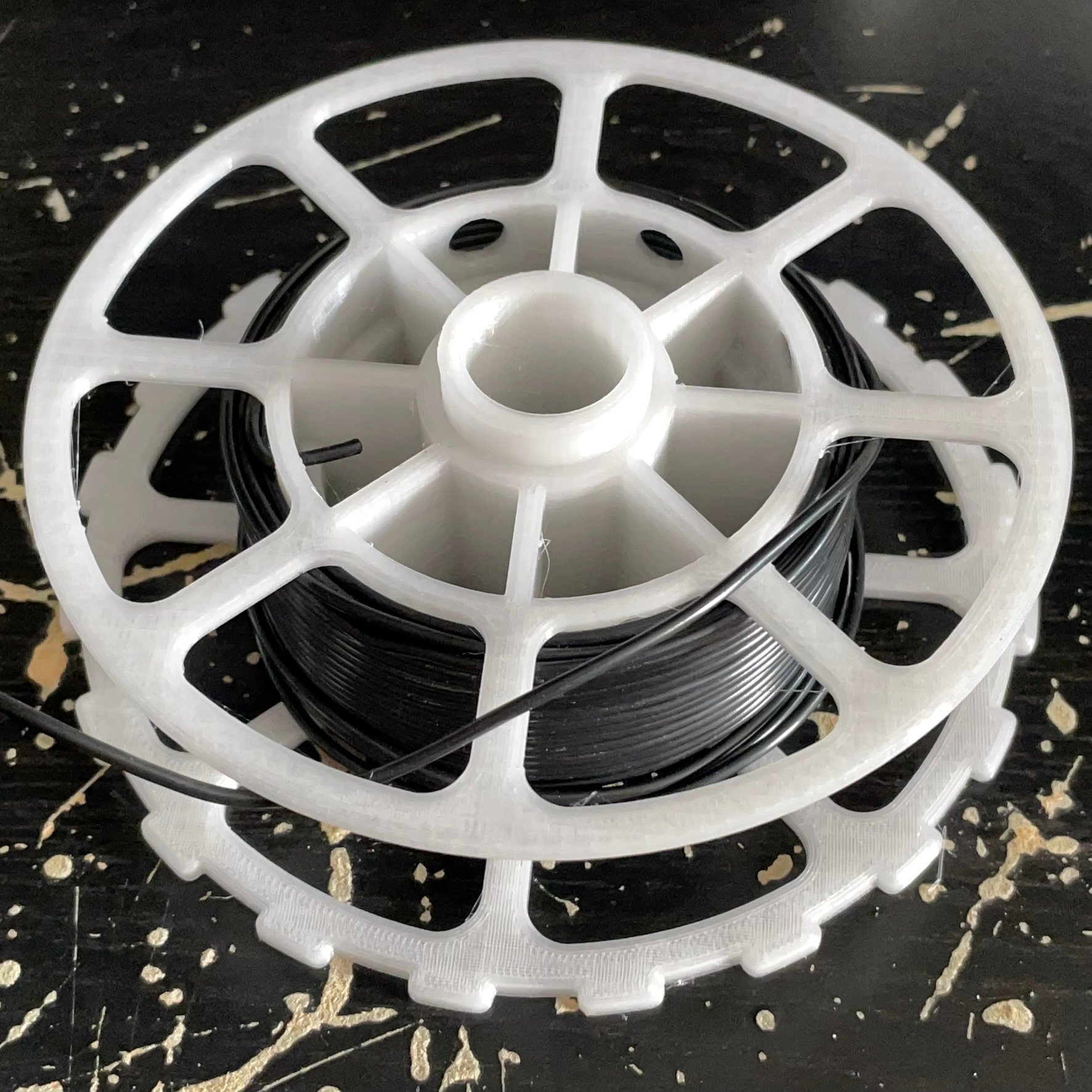

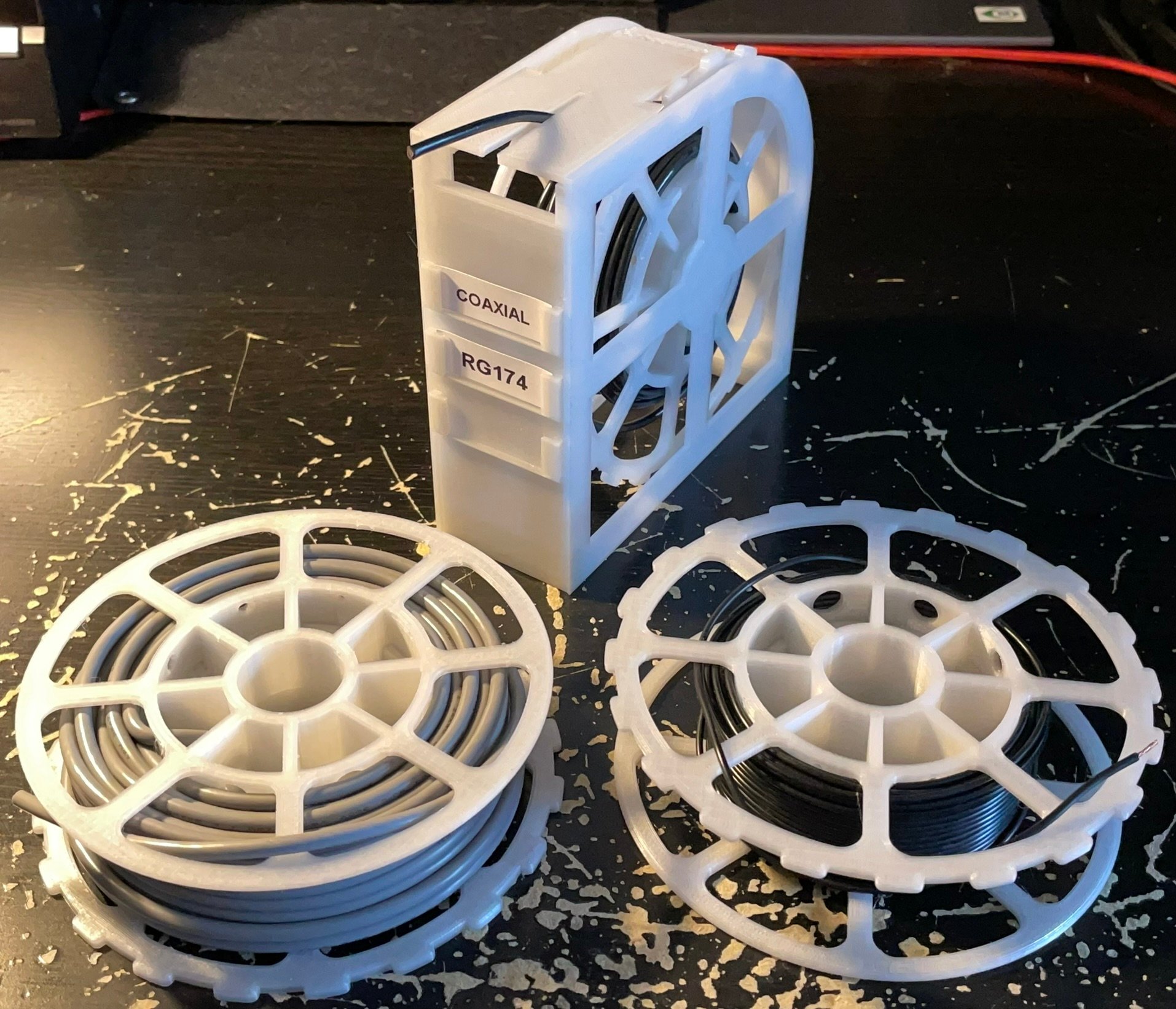

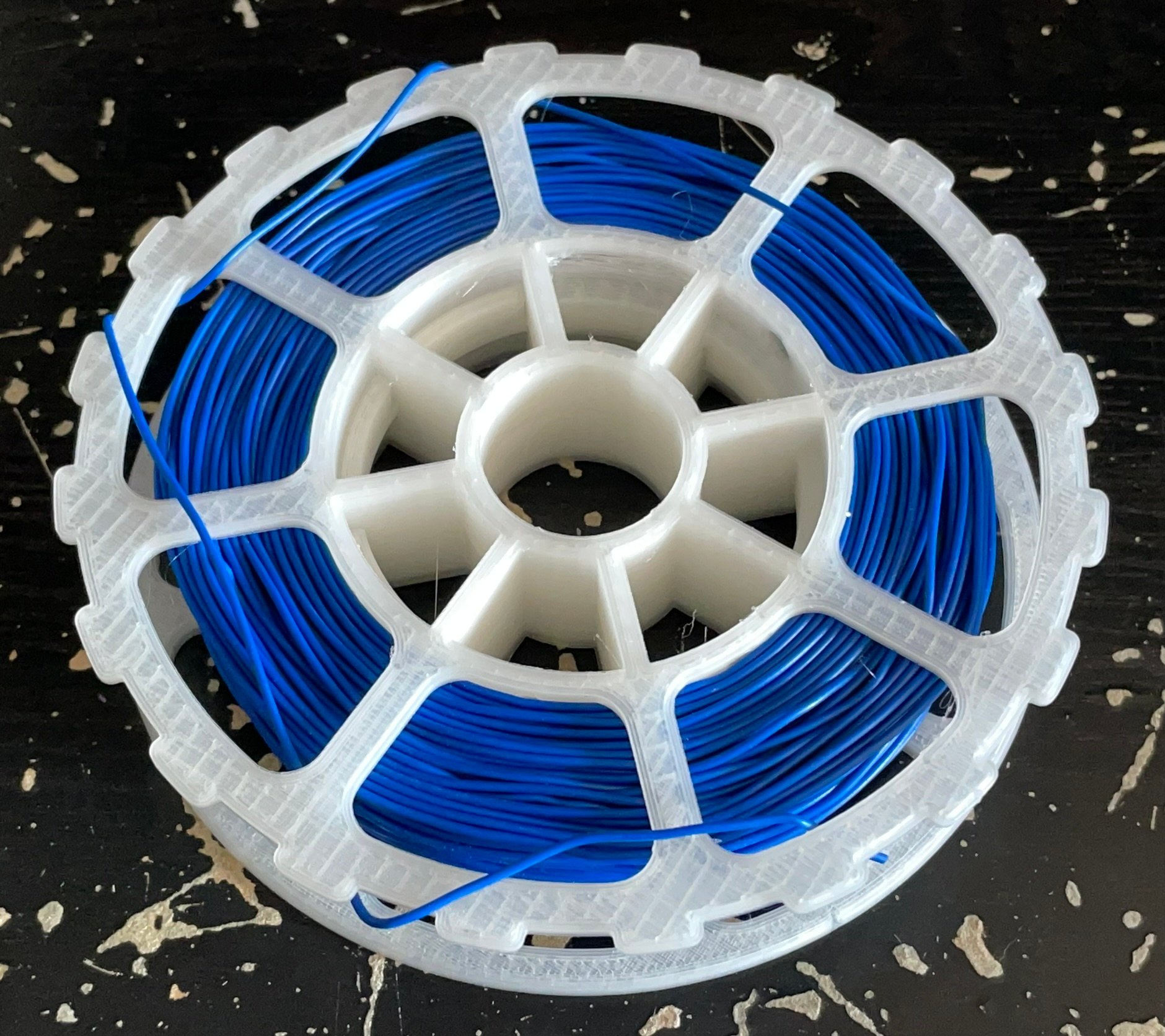

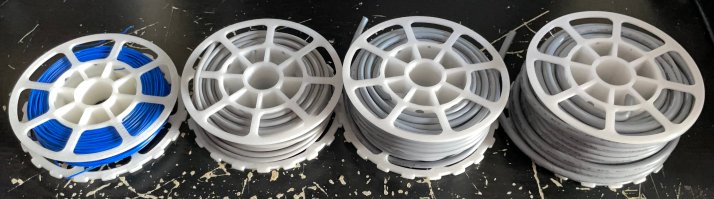

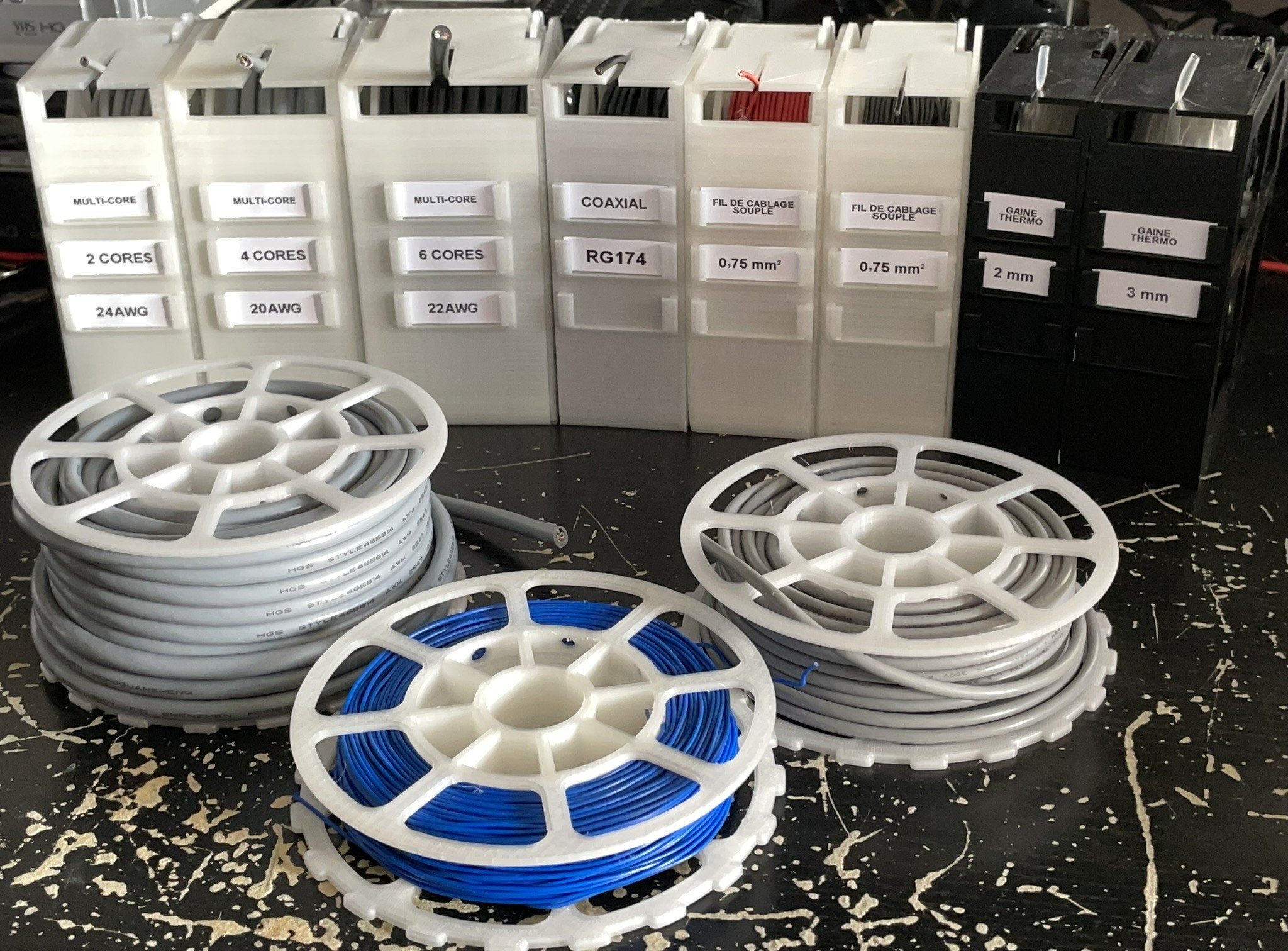

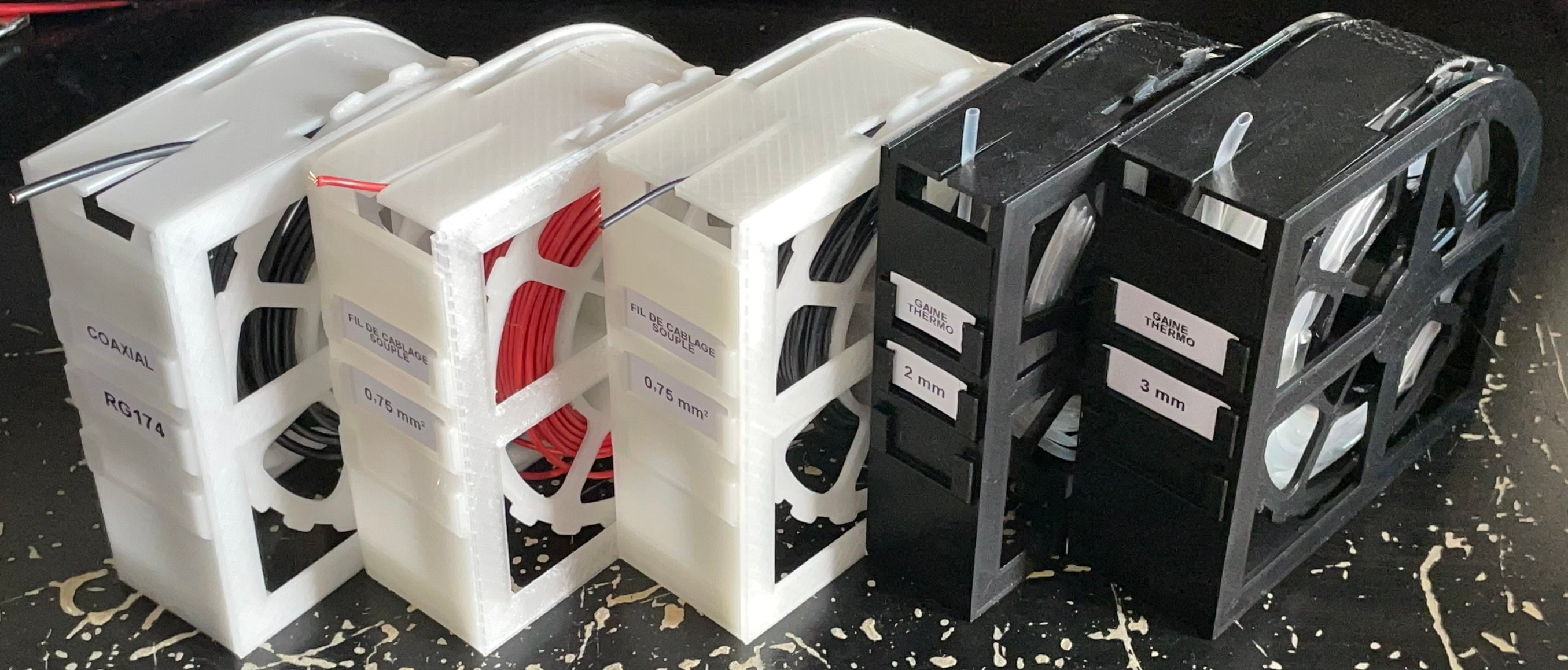

Les premiers résultats :


Ces bobines et ces boites ont été pensées pour des câbles mais peuvent très bien servir pour tout ce qui a la même forme acheté au mètre et qui a besoin d'un rangement : fil à tricoter, ficelle, cordelettes, ruban ...

Le chat a veillé à l’enroulement correct des câbles dans leur nouvelle bobine !
