Ailes de chauves-souris en impression 3D pour bottes New Rock

Un petit article sur un délire purement personnel sur le fait de m’être conçu ces ailes de chauve-souris pour mes bottes de gothique. :D

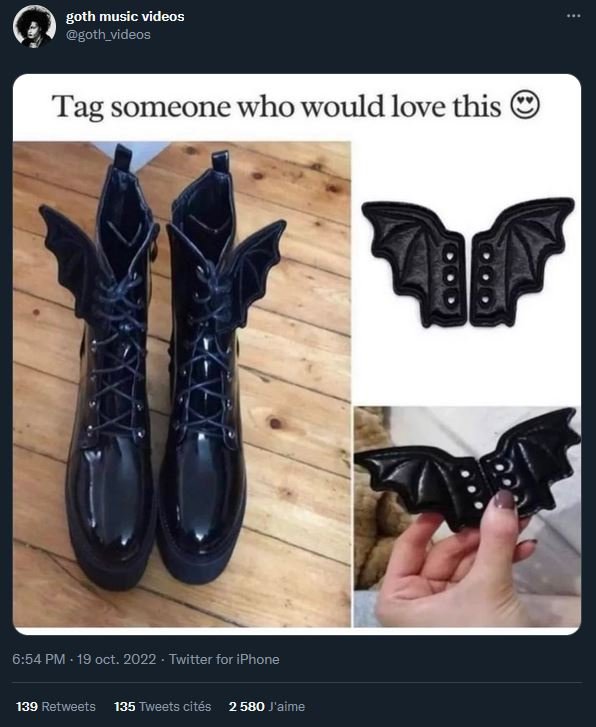

C’est après avoir vu ceci sur Twitter que le bricoleur goth en moi s’est dit de façon très intense « Il m’en faut ! Je vais m’en fabriquer en impression 3D ! ».

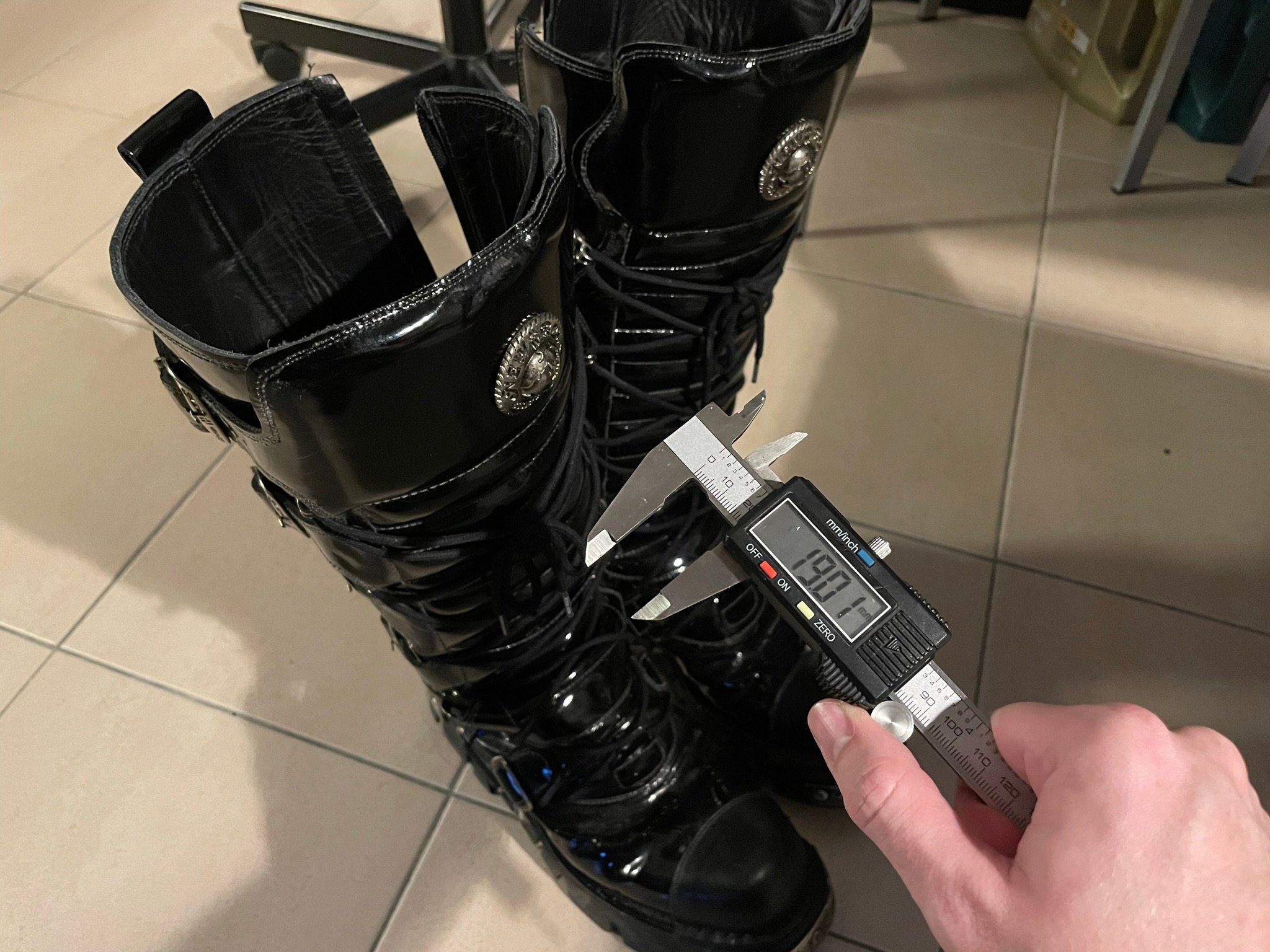

A peine 10 minutes après avoir vu le tweet, j’ai sorti mes New Rock et mon pied à coulisse pour prendre des mesures.
J’ai eu l’idée d’utiliser les lacés et plus particulièrement au niveaux les attaches de lacés pour faire tenir chaque aile.


J’ai cherché sur un moteur de recherche des exemples d’ailes de chauve-souris sur lesquels me baser pour faire le design des miennes et j’ai trouvé ceci sur un site de stock d’images :

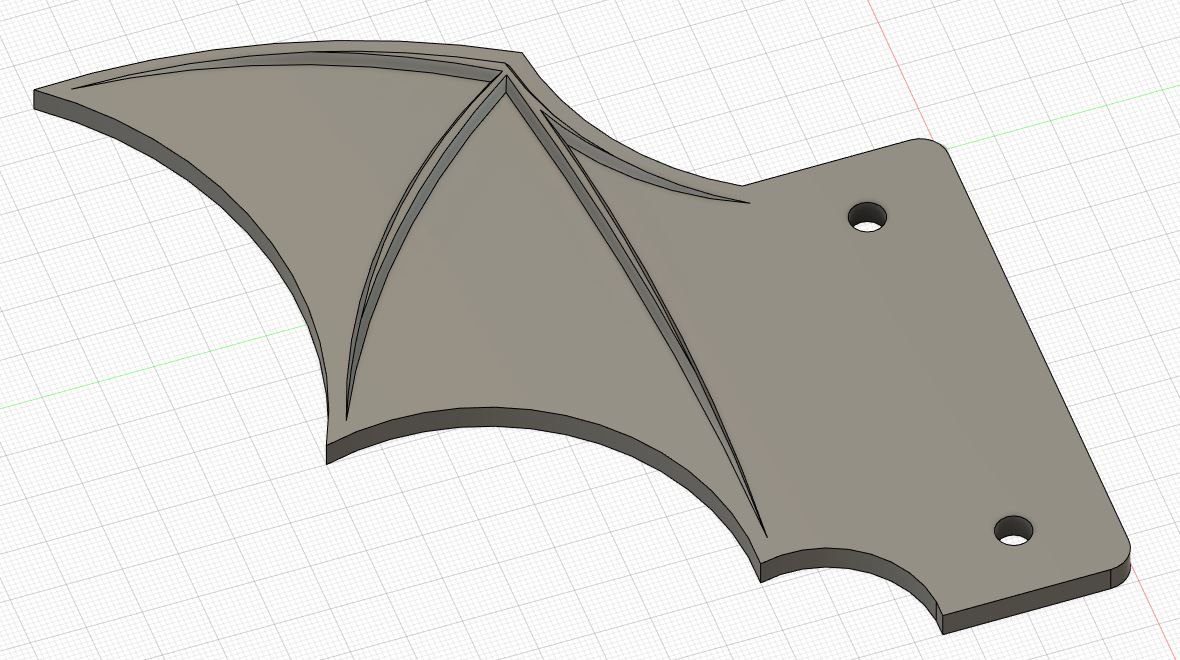

Moins d’une heure plus tard, j’avais un premier design de fait sur Fusion 360. (Oui j’étais vraiment à fond dans mon délire ! :D)

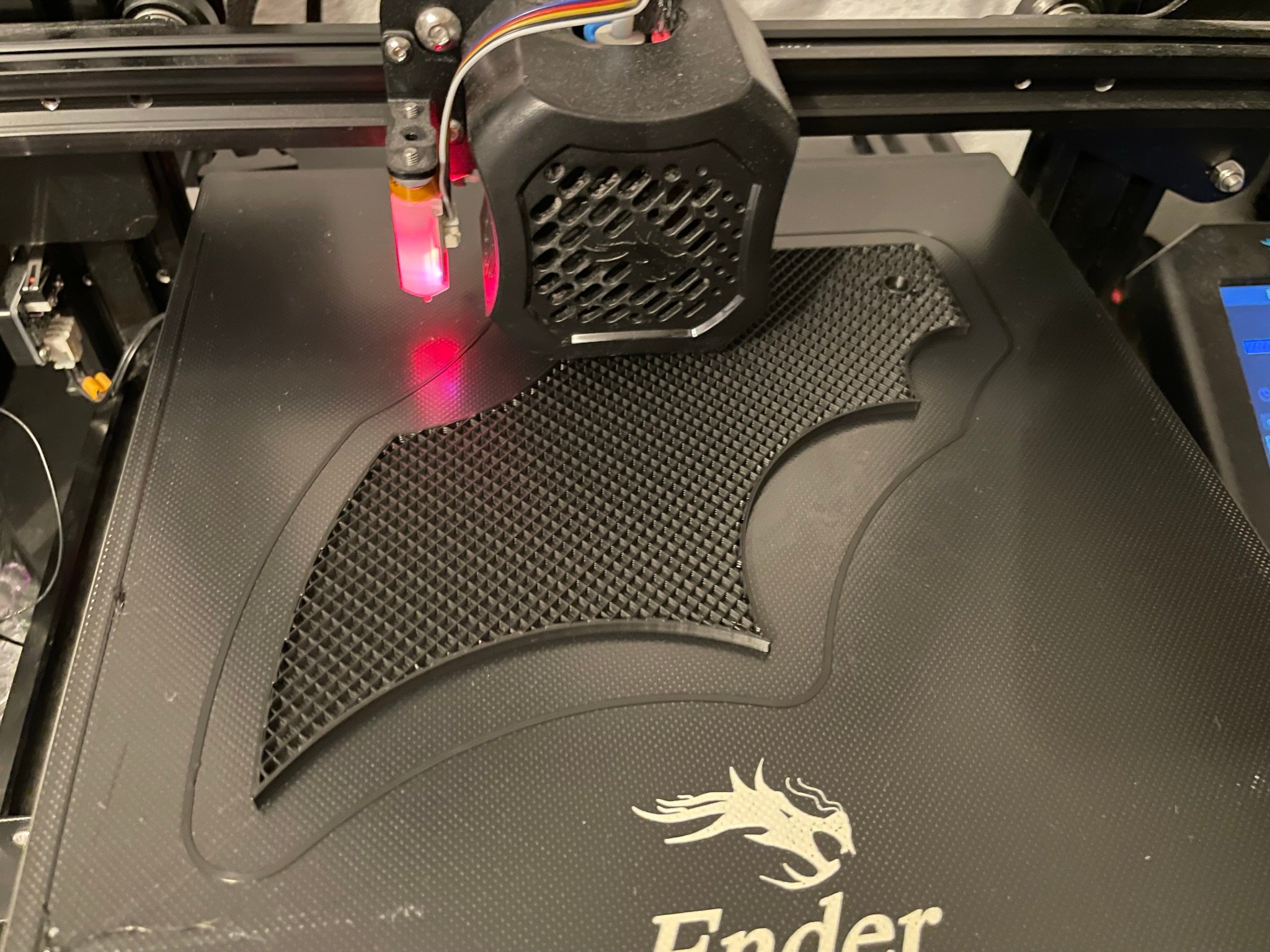

Et hop ça part à l’impression !
Vu que j’allais porter mes bottes à un évènement dans les jours qui suivaient et que je voulais avoir mes ailes de chauve-souris, j’ai fait avec ce que j’avais en stock comme filament sur le moment.
En filament noir (ben ouais si non ça fait pas dark :P), j’avais juste du filament PLA.
Ça aurait été mieux du TPU mais on fera avec.

J’ai décidé que les ailes feraient 5 mm d’épaisseur afin d’être suffisamment solides en cas de choc ou d’accrochage.

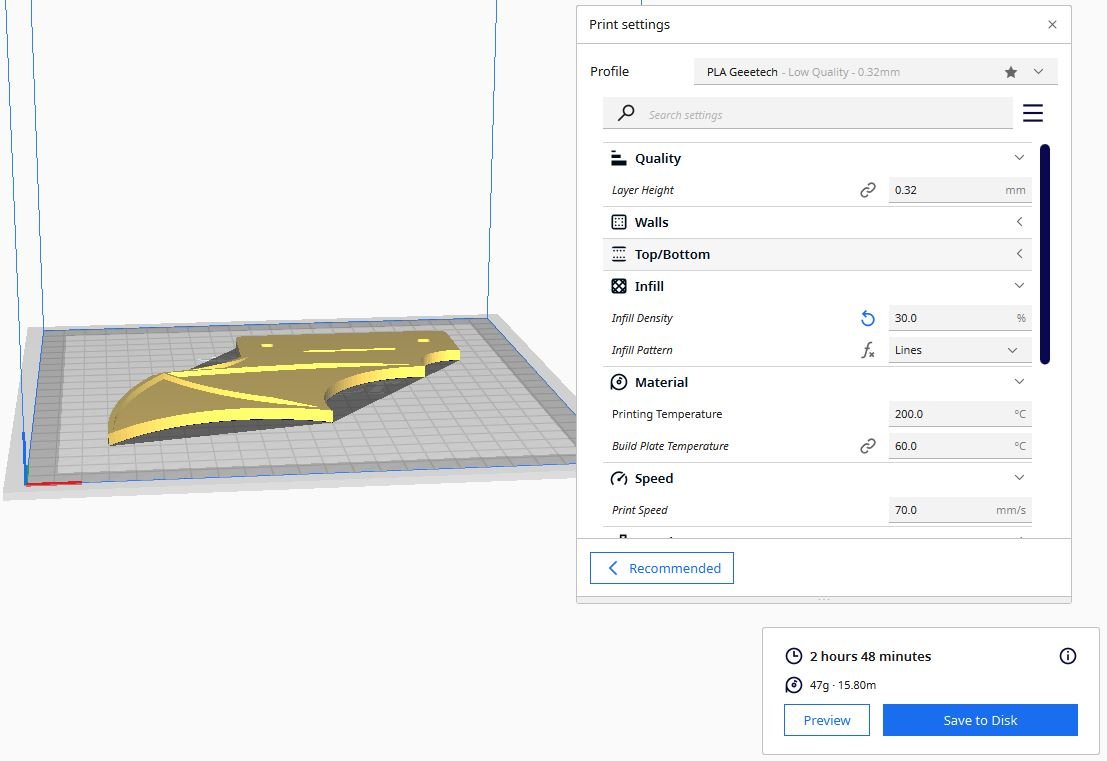

Donc la configuration d’impression a été la suivante :
- Imprimante : Creative Ender 3 V2
- Filament : PLA Geeetech noir
- Largeur d’impression : 0,32 mm
- Température d’impression : 200°C
- Température du plateau : 60°C
- Densité de remplissage : 30 %
- Vitesse d'impression : 70 mm/s

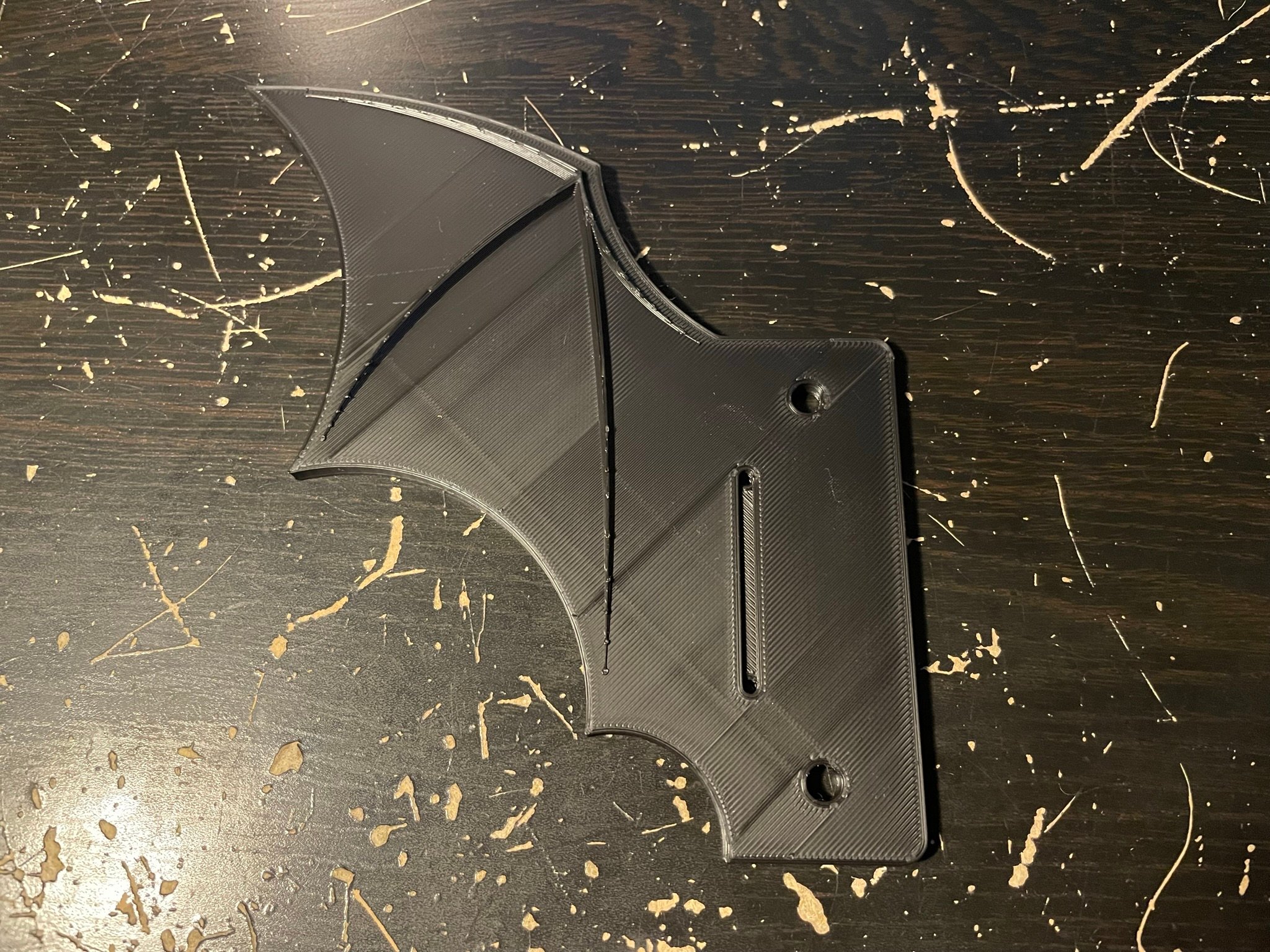

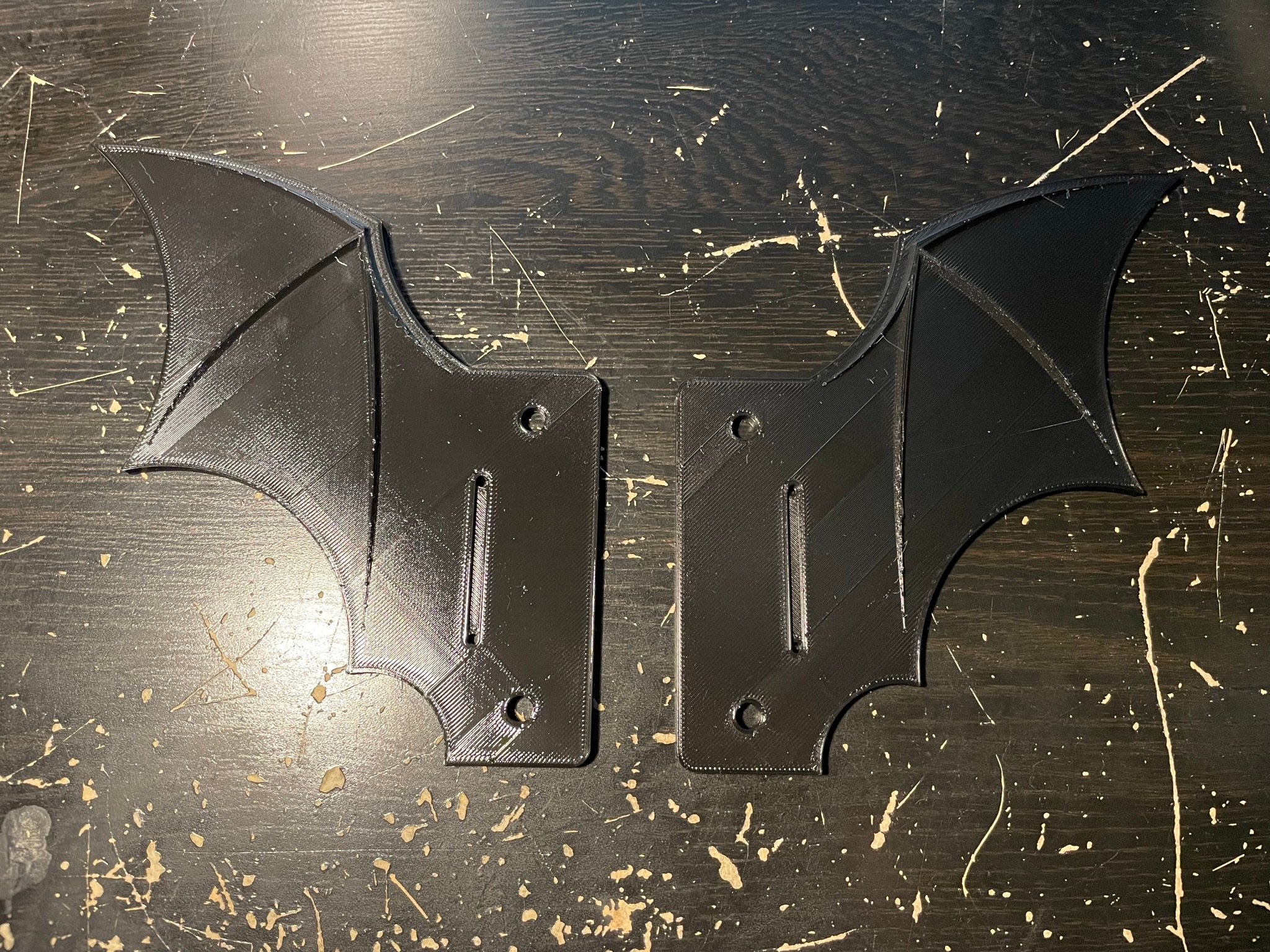

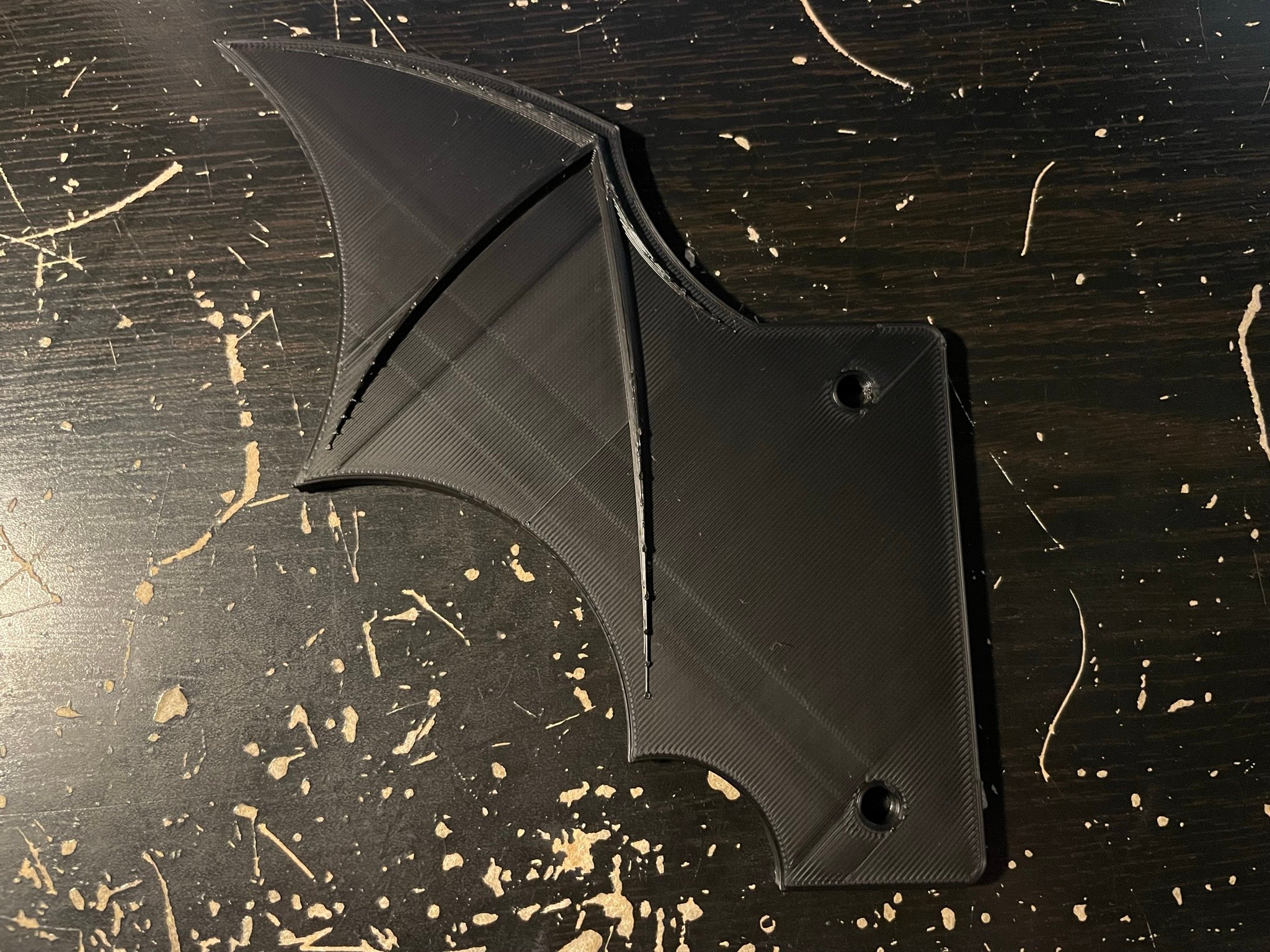

Et le résultat était là :



L’effet était validé ! (C’est bon ? On peut me rajouter des Goth points ? :D)

Mais il y avait un problème.
Chaque aile ne tenait que par 2 points où passent les lacés ce qui faisait qu’elles bougeaient comme des portières lorsque je me déplaçait et ne restaient pas plaqués contre chaque botte.

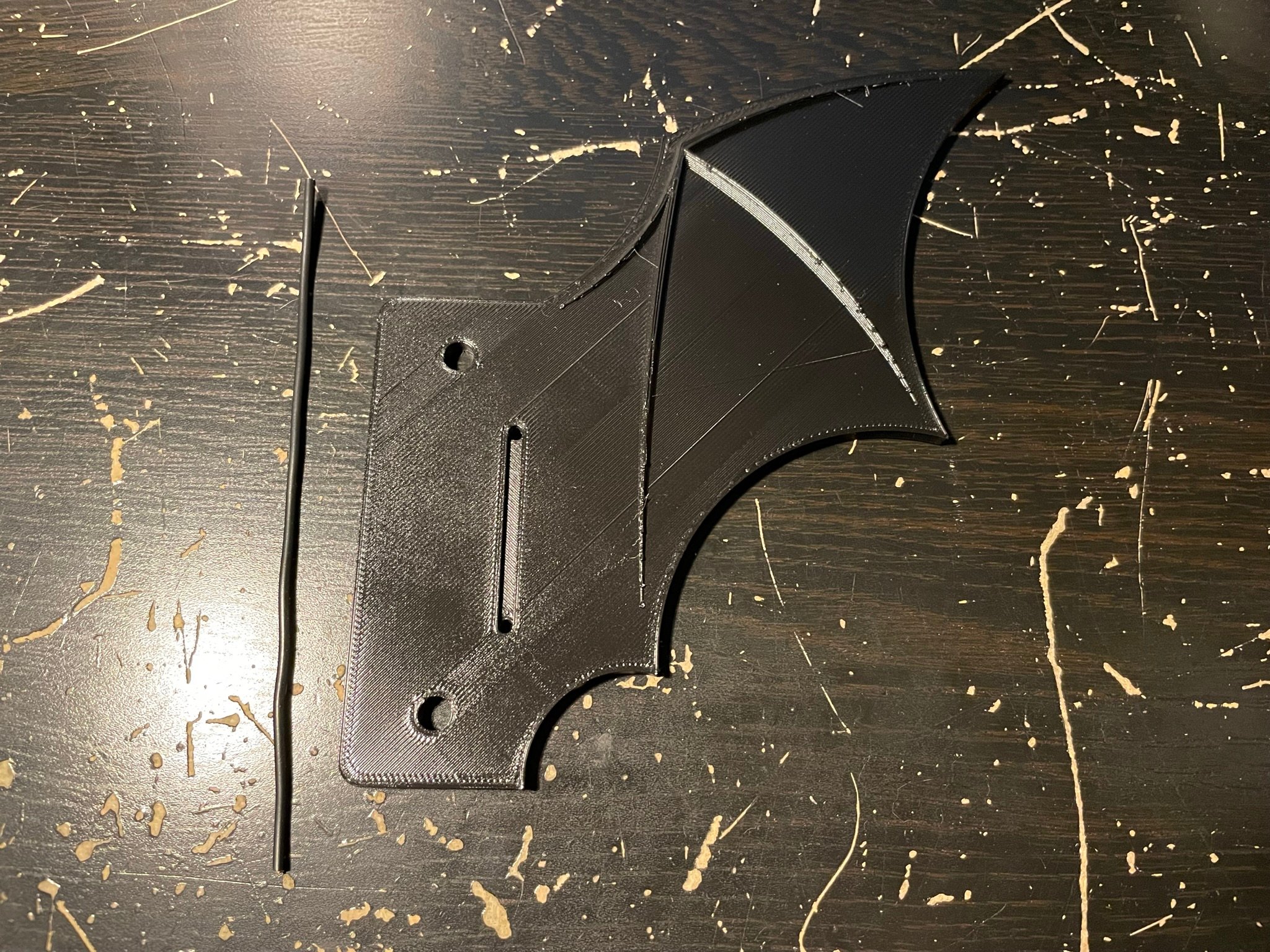

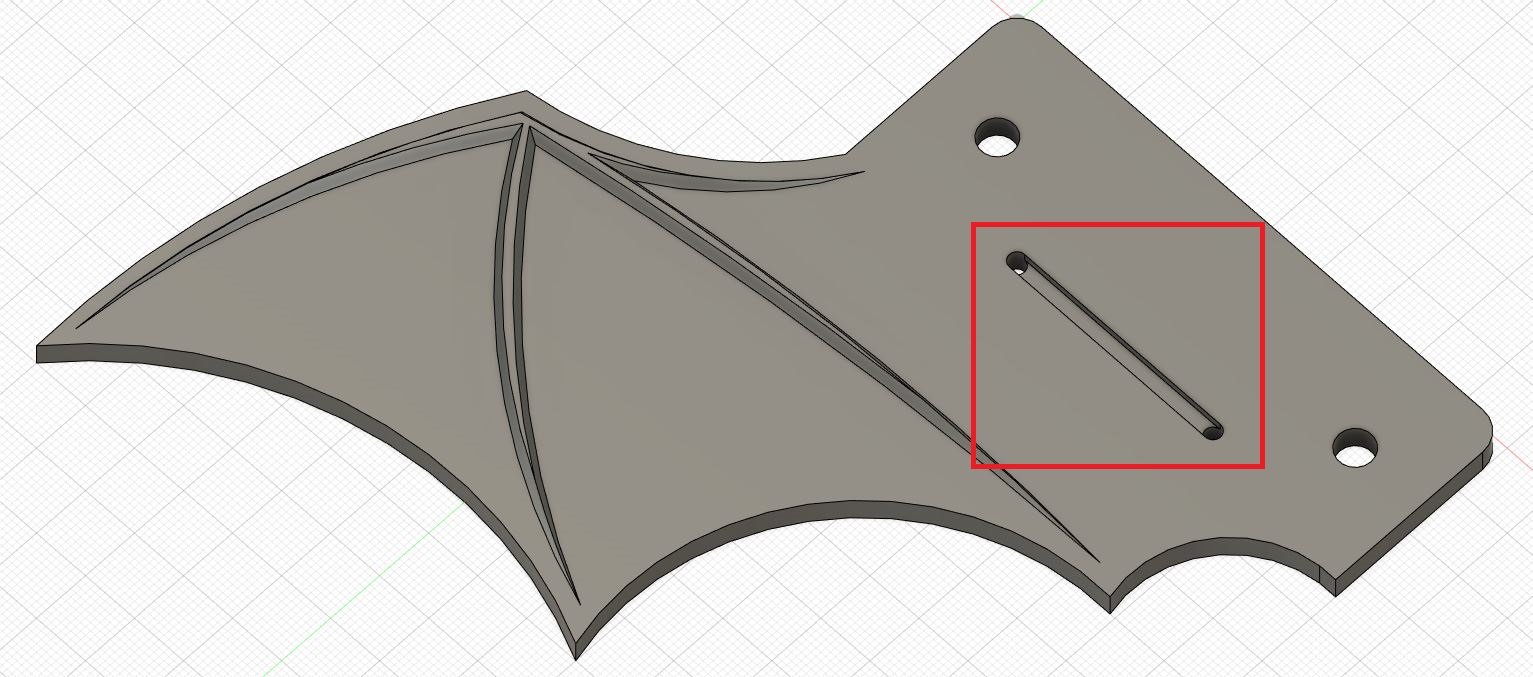

J’ai rajouté des trous pour faire passer un fil de fer à travers chaque aile pour l’attacher à la boucle d’attache de la botte située juste derrière elle et un renfoncement pour que le fil ne soit pas trop visible sur l’aile.


Et là c’était bon !


Quelqu’un m’a fait la remarque qu’un coup de vernis pourrait faire que les ailles brillent comme le vernis des bottes.

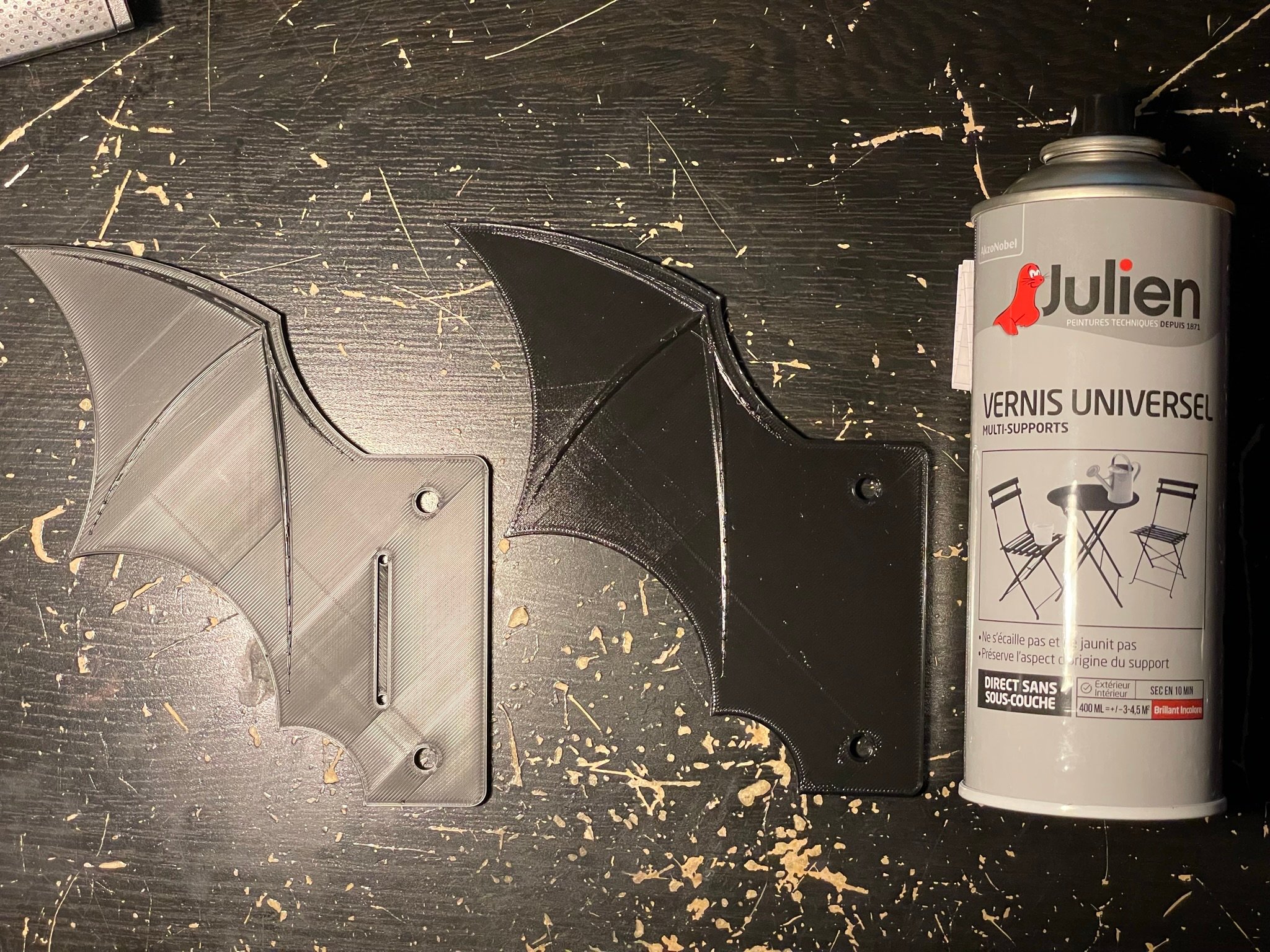

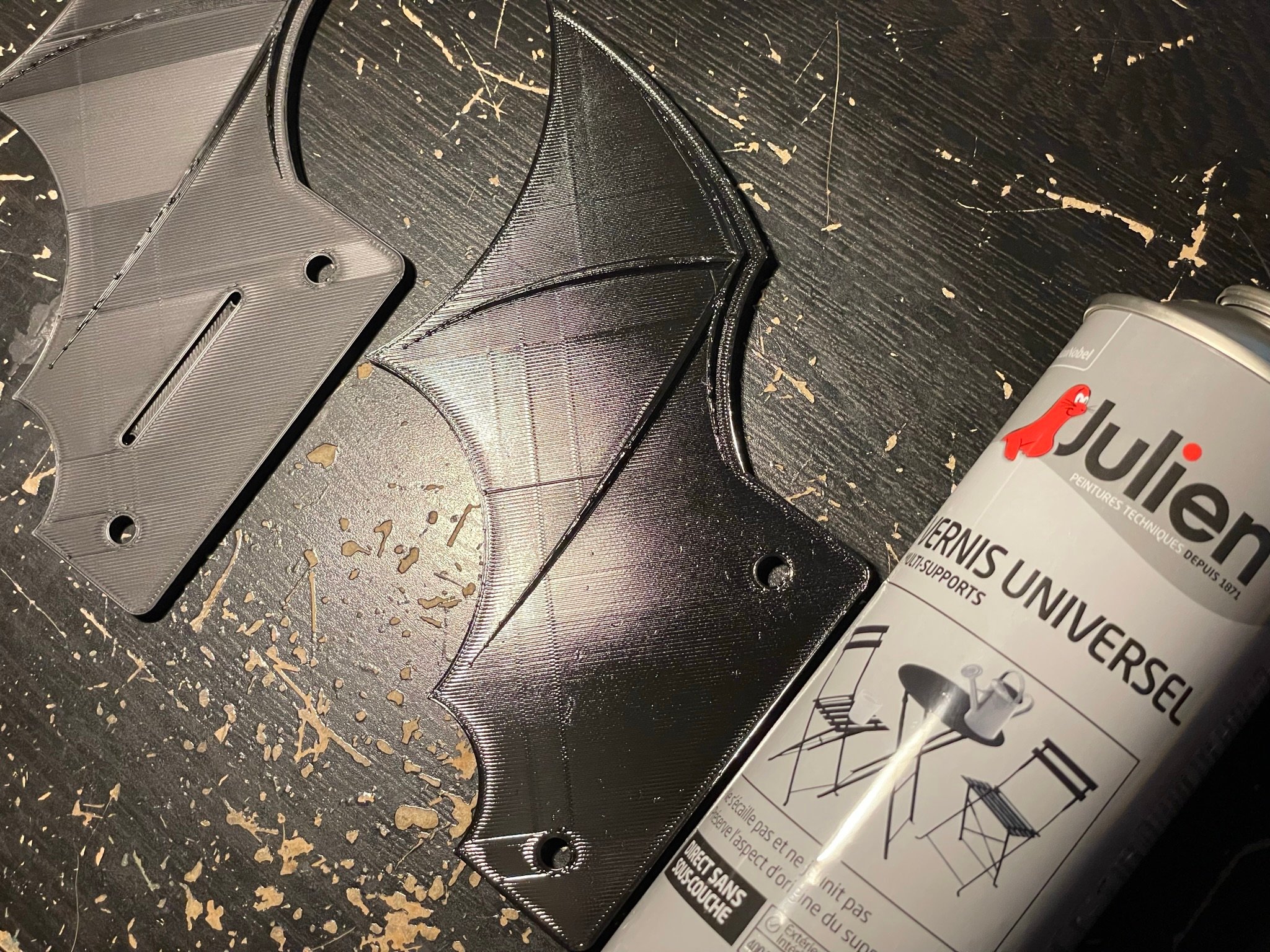

Je suis donc passé au magasin de bricolage et j’ai acheté du vernis en spray !

En appliquant 4 couches de vernis, j’ai obtenu un résultat brillant qui me plaisait bien.
Certes, ça faisait ressortir un peu le fait qu’on voit que c’est impression 3D mais une fois sur moi et en mouvement, ça ne voit plus.


Le fil de fer utilisé est juste du fil électrique rigide monobrin.

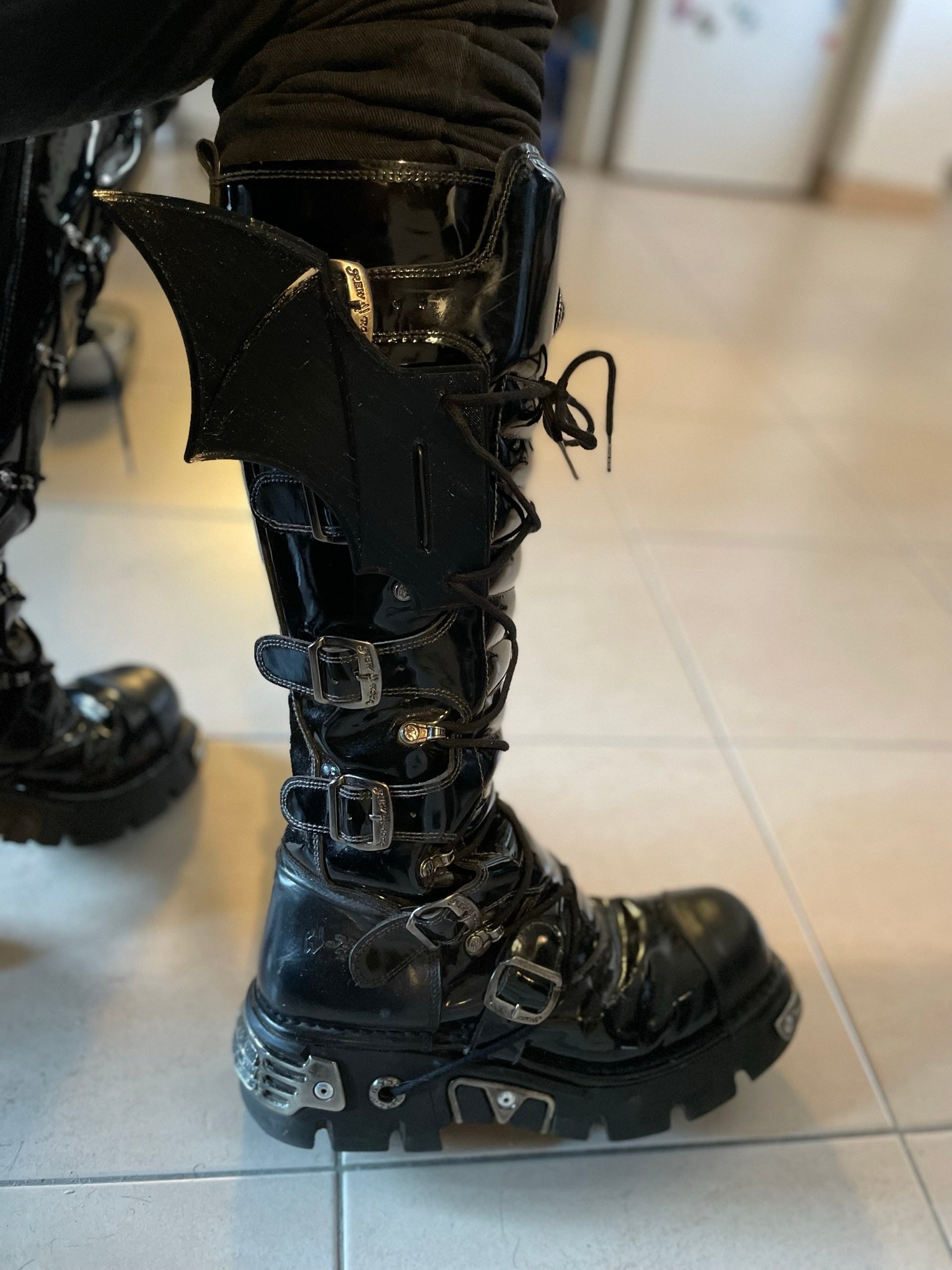

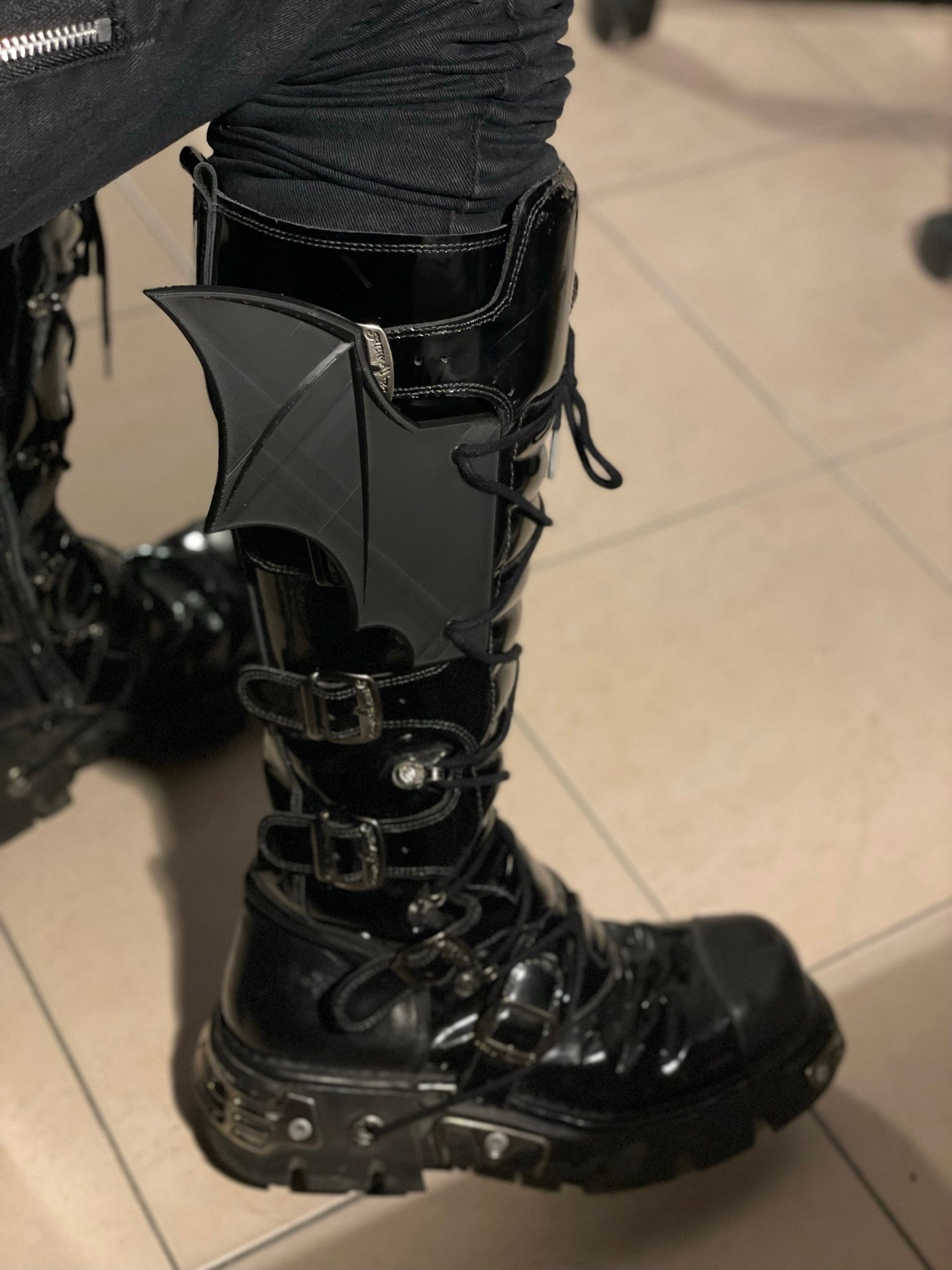

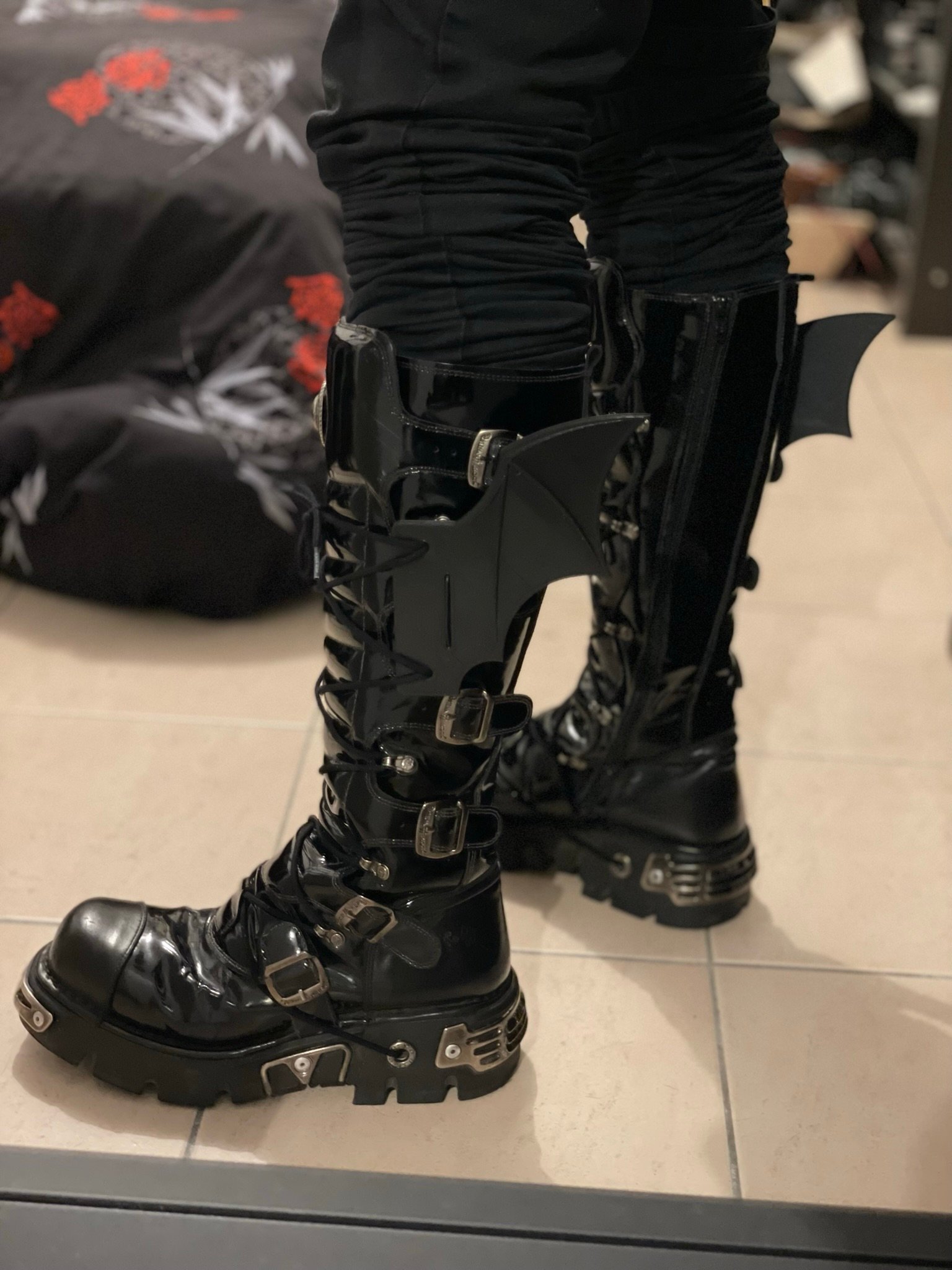

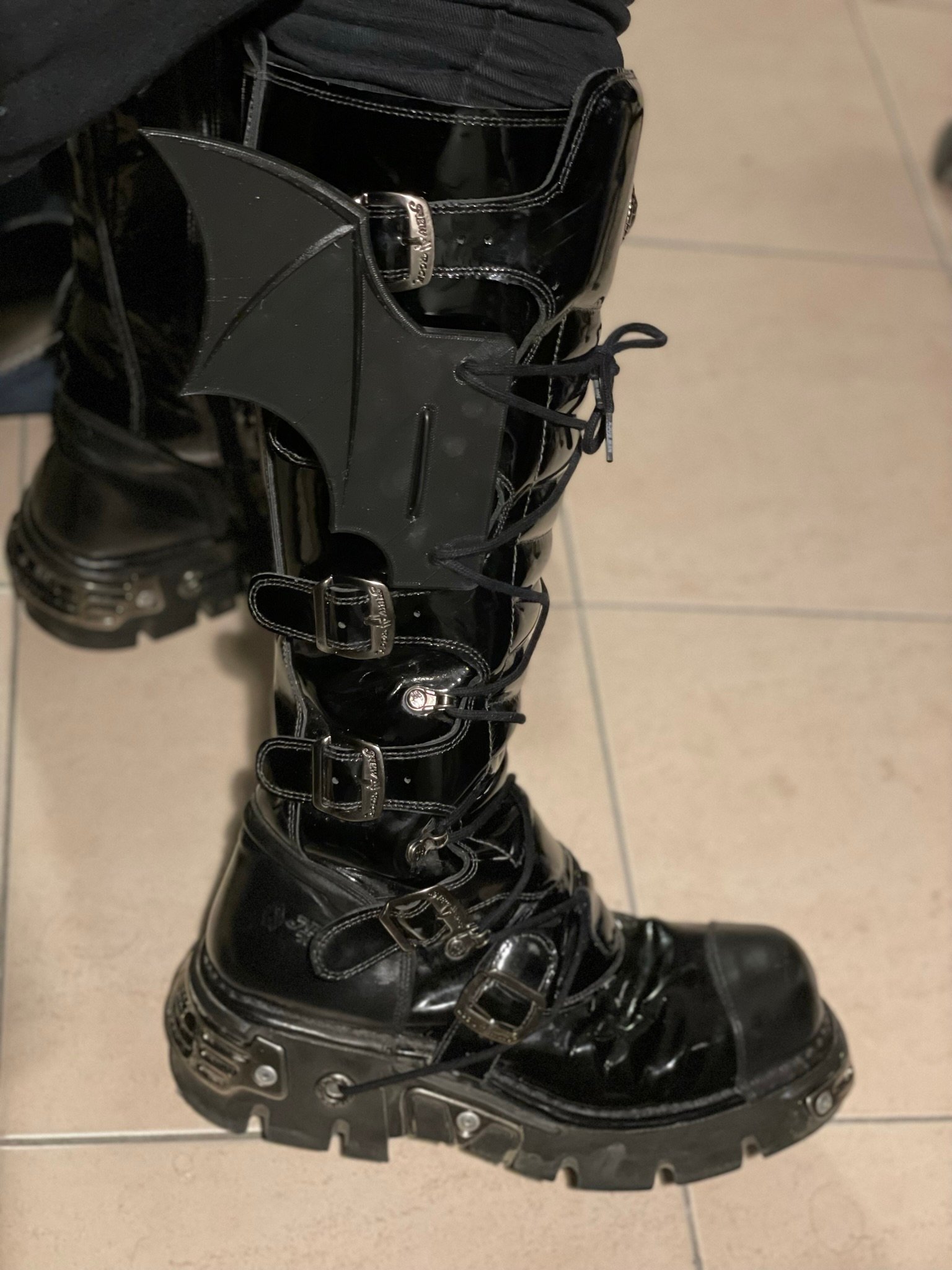

Puis une fois monté sur les bottes, voici ce que ça donne :

IMG_9265.JPEG IMG_9271.JPEG

Je suis vraiment très satisfait du résultat ! Il faudra que je les refasse avec du filament TPU.

L’impression de chaque aile aura duré environ 3h avec la configuration donnée précédemment.

Fichiers STL :
- Accessoire chauve-souris New Rock 1.stl
- Accessoire chauve-souris New Rock 2.stl

Les fichiers STL sont également téléchargeables via Thingiverse : https://www.thingiverse.com/thing:5625009


Update du 14/05/2023 :
Le festival du Wave Gotik Trefen commence dans moins de 2 semaines.

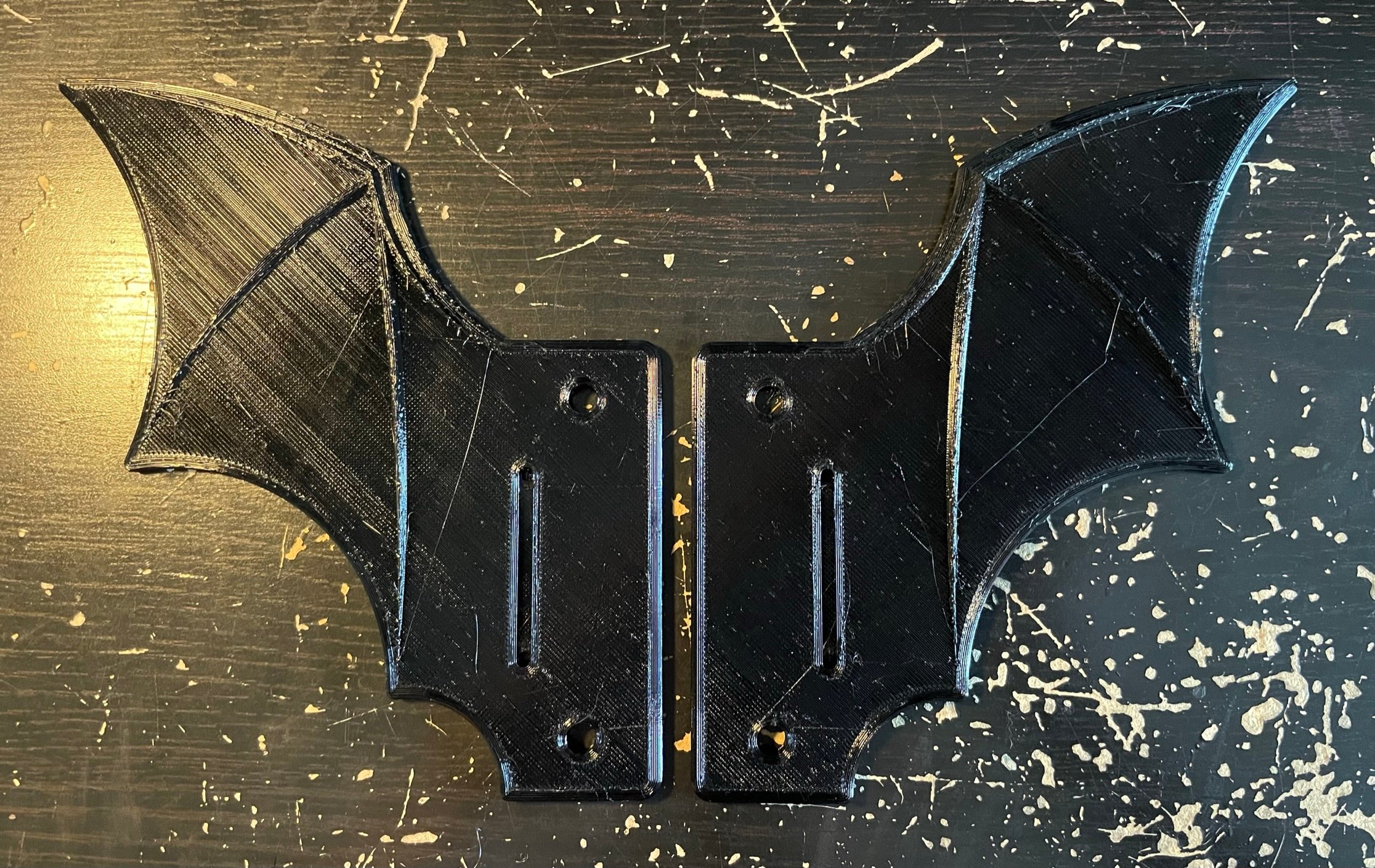

J'ai mis à jour mon modèle d'aile de chauve-souris en impression 3D pour bottes New Rock où j'ai arrondi les bords pour moins risquer de faire mal lorsqu'elles frottent quelque part et je les ai imprimés cette fois-ci en TPU.
Le résultat est impec !
De plus, j'ai utilisé un filament TPU brillant, du coup il n'y a pas besoin de passer du vernis !

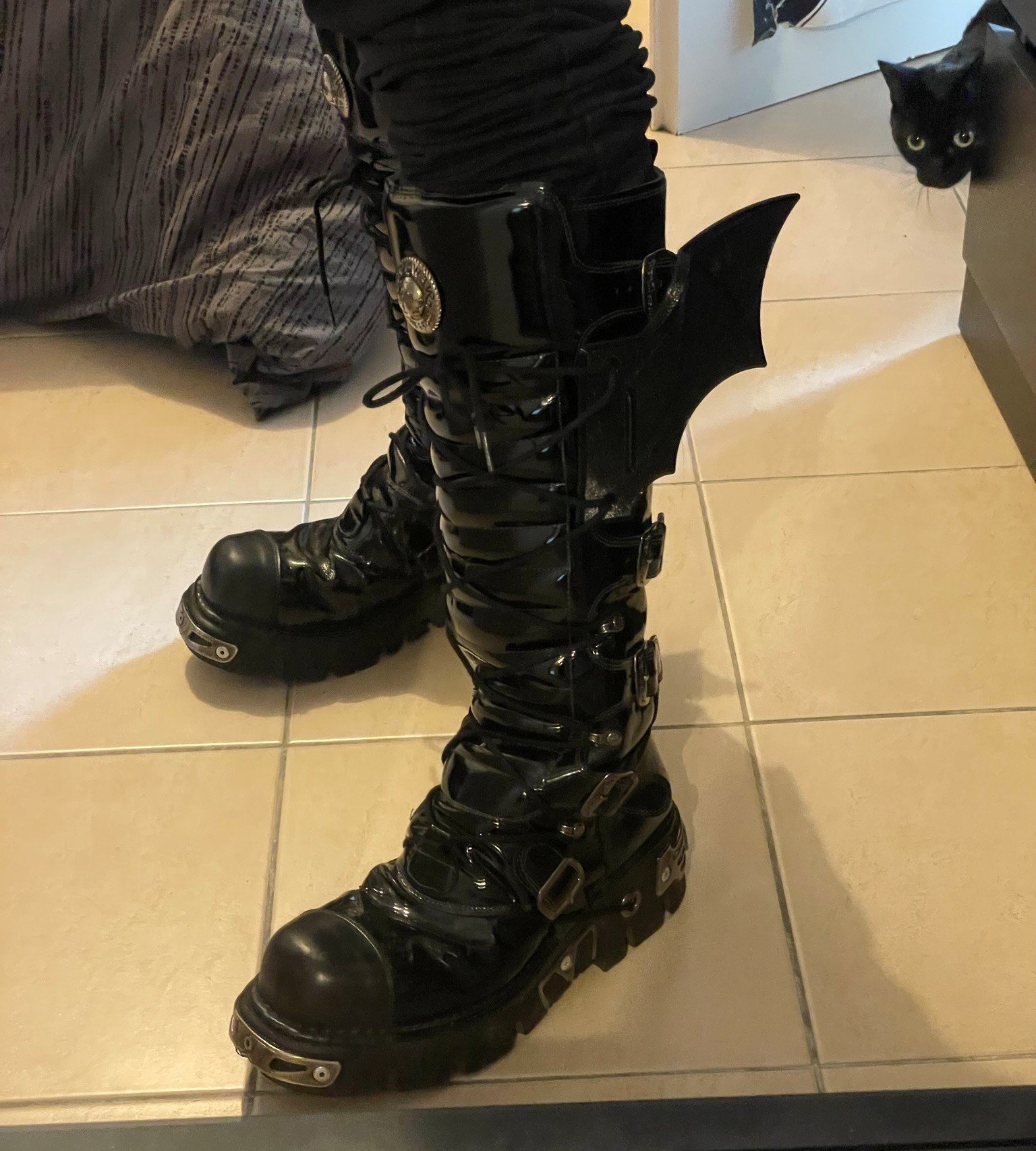

J'ai gardé cette photo juste à cause de la tête du chat :D

Vu que je suis passé du PLA au TPU, le temps d'impression est bien plus long.
La vitesse passant pour moi de 70 mm/s à 30 mm/s, le temps d'impression par aile fait plus que doubler avec environ 5h30.

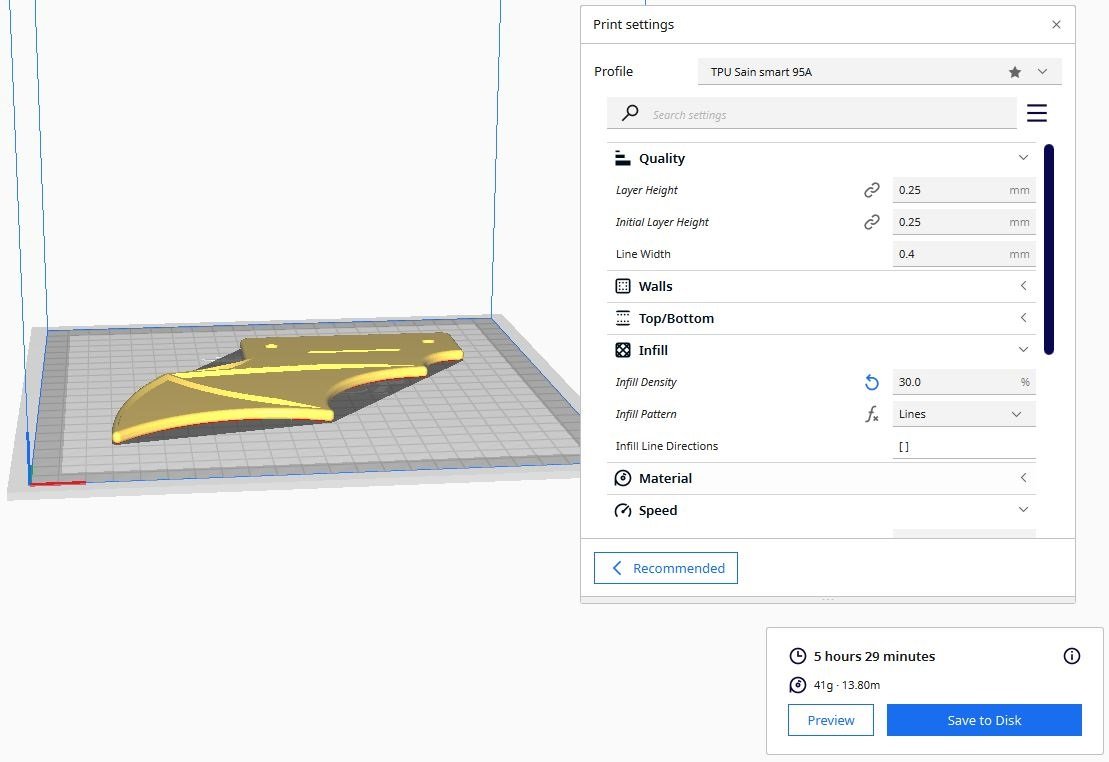

Configuration d’impression :
- Imprimante : Creative Ender 3 V2
- Filament : TPU SaintSmart noir
- Largeur d’impression : 0,25 mm
- Température d’impression : 220°C
- Température du plateau : 70°C
- Densité de remplissage : 30 %
- Vitesse d'impression : 30 mm/s

Fichiers STL :
- Accessoire_chauve-souris_New_Rock_v2_1.stl
- Accessoire_chauve-souris_New_Rock_v2_2.stl
