Boîtier batterie 12V avec 3 cellules 18650

Dernièrement, Isobel cherchait à utiliser des accumulateurs 18650 pour avoir une batterie externe 12V pour son poste radioamateur portable car l’autonomie des piles AA rechargeables internes, bien que récentes et d’une capacité correcte, ne suffisaient pas à maintenir l’appareil en bon fonctionnement suffisamment longtemps à son goût et à permettre des contacts radio avec une puissance suffisante de 5W vu que celle-ci s’affaiblissait rapidement avec la décharge des piles.

Les spécifications sont simples :
- Utiliser 3 cellules 18650 3,7V pour avoir du 12V.
- Pas besoin de contrôleur de charge (BMS), les cellules seront rechargés sur un chargeur à part.
- Présence d’un fusible.

Avec 3 cellules 18650 de 3,7V allant de 3,0V à 4,2V, la tension de cette batterie 12V pourra aller de 9V à 12,6V.
Vu qu’il y aura pas besoin de contrôleur, les cellules seront tout simplement reliés en série.

Je lui ai donc proposé de fabriquer un petit boîtier pouvant contenir 3 batteries 18650 3,7V.

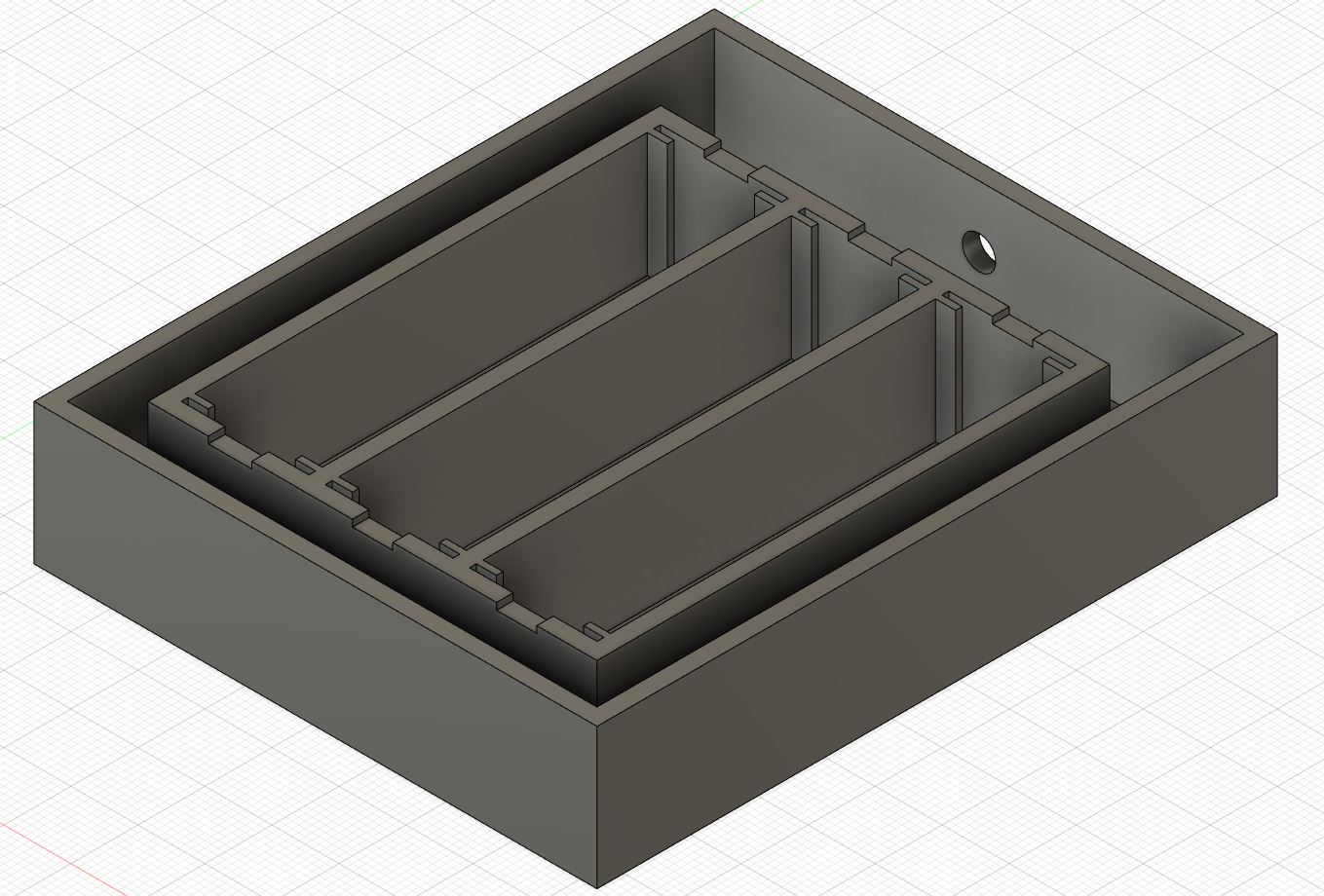

Pour le design, j’ai repris celui de la batterie pour Akai VT où j’ai repris directement le modèle 3D des 3 supports pour cellules 18650.
J’ai juste rajouté l’espace qu’il fallait pour faire passer les câbles et un porte-fusible.

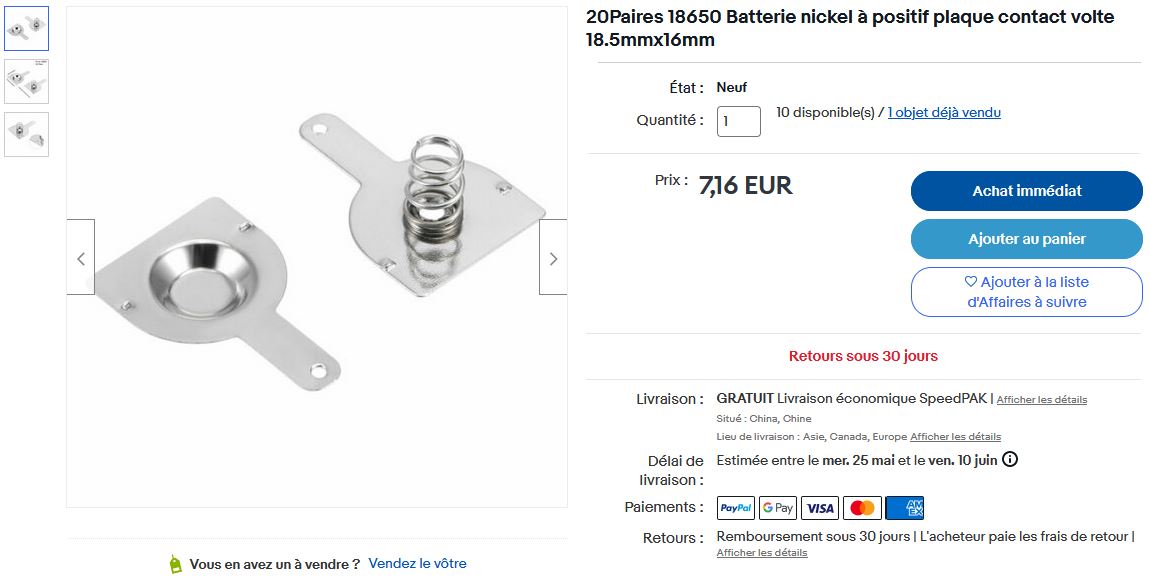

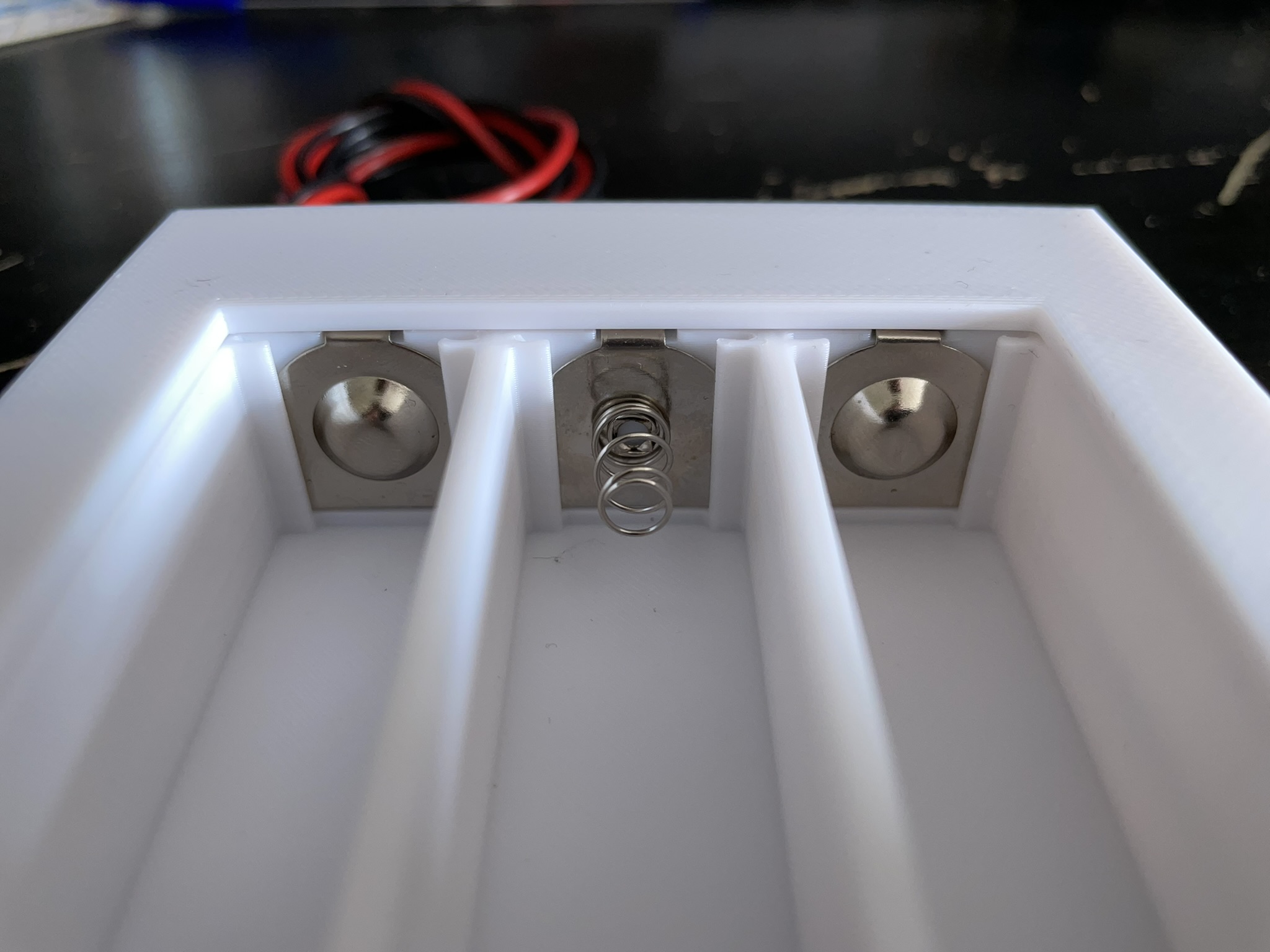

Pour les contacts des cellules, j’ai repris les même que j’avais utilisé pour la batterie pour magnétoscope Akai VT :
Lien eBay : https://www.ebay.fr/itm/274947658336

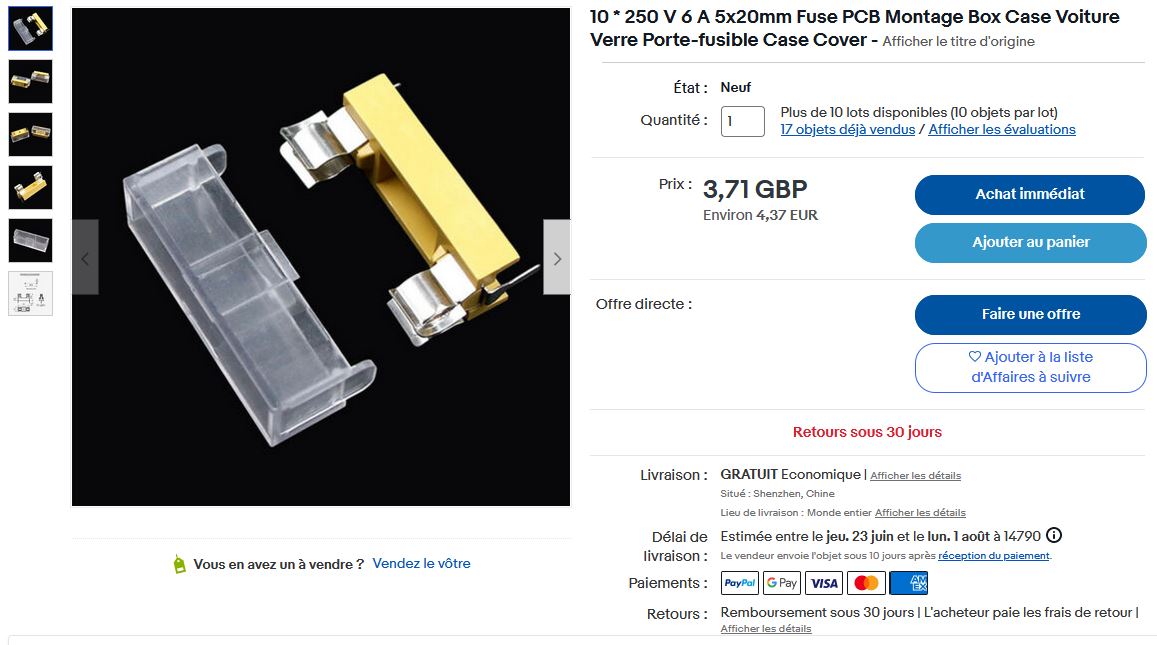

Pour le fusible, j’ai voulu utiliser un porte-fusible. J’avais des exemplaires de ce type là en stock pour fusible classique 5x20mm :
Lien eBay : https://www.ebay.fr/itm/224283765505


Et pour le fusible à utiliser, vu que l’appareil consomme 2A maximum, j’ai mis un fusible temporisé de 2,5A afin de supporter des pics de courant.
S’il grille, c’est soit :
- que l'appareil consomme plus de 2,5A constamment
- qu'il y a peu un peu trop de pics de courants
- qu’il y a un défaut dans l’appareil.
Pour ces deux premières raisons possibles, il faudra une valeur de fusible plus élevée.

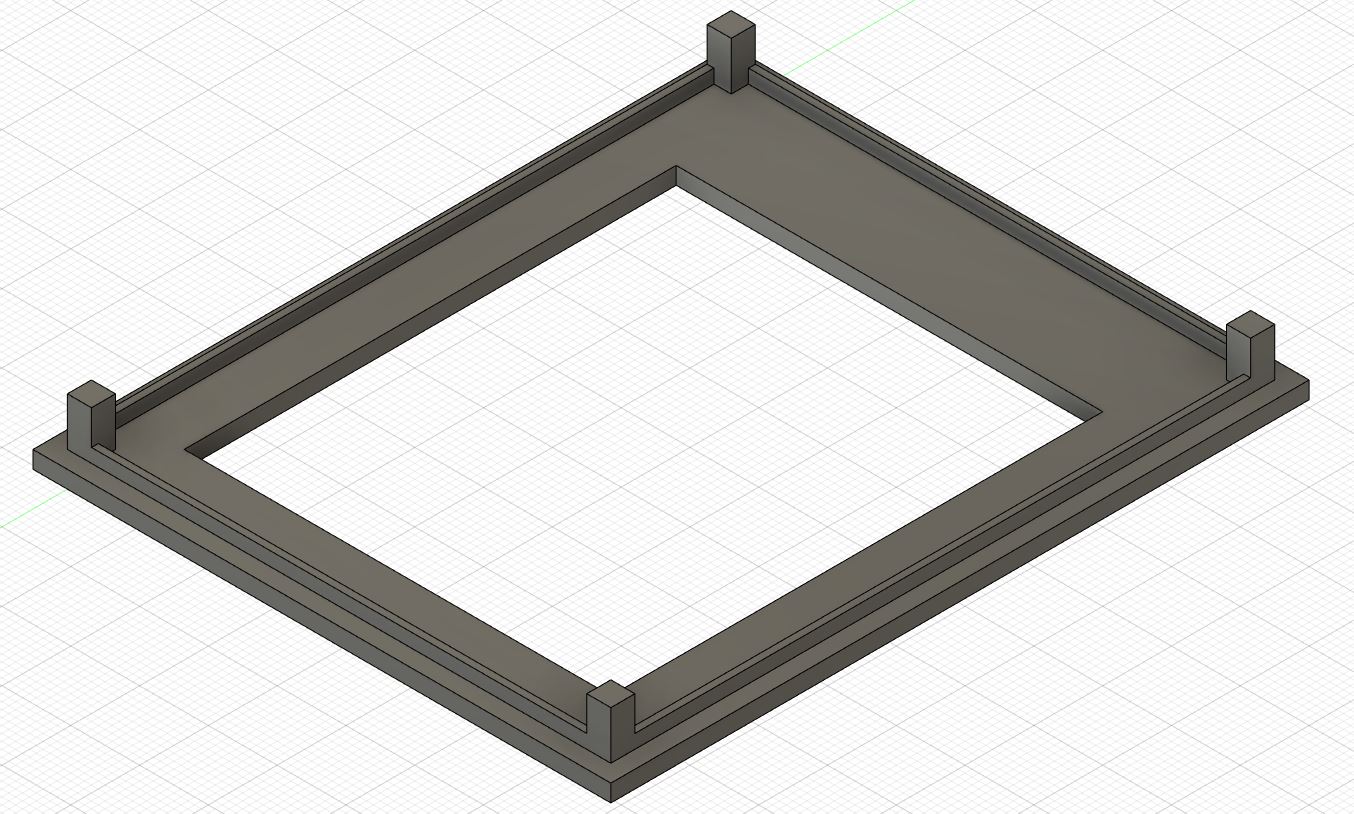

J’ai aussi fait un couvercle pour pouvoir cacher les câbles et éviter qu’ils partent.
Celui-ci tient uniquement par fiction avec le reste du boîtier. Il n’y a pas besoin de vis. Donc au moment de le mettre en place, cela peut coincer mais c’est justement le but.

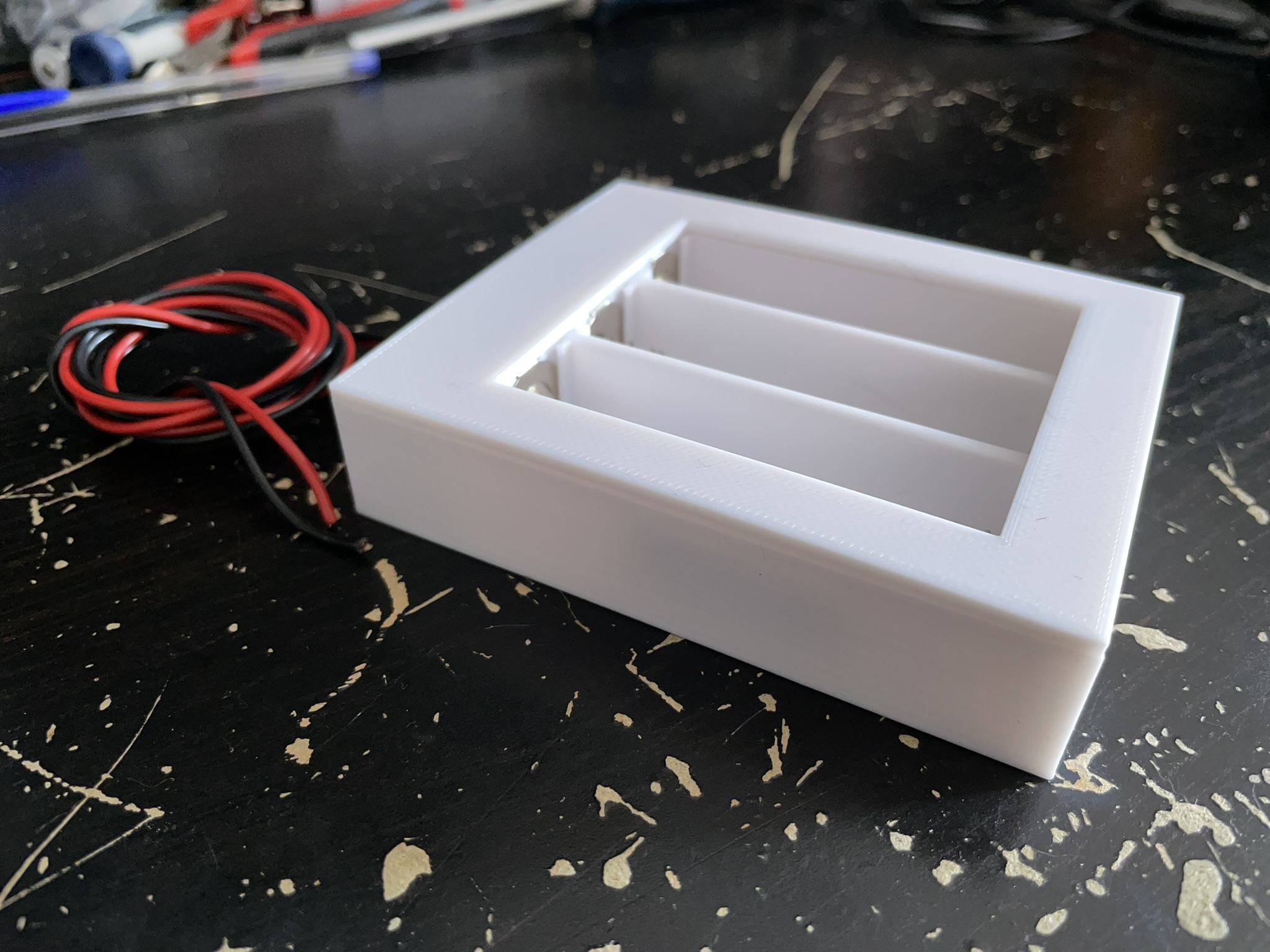

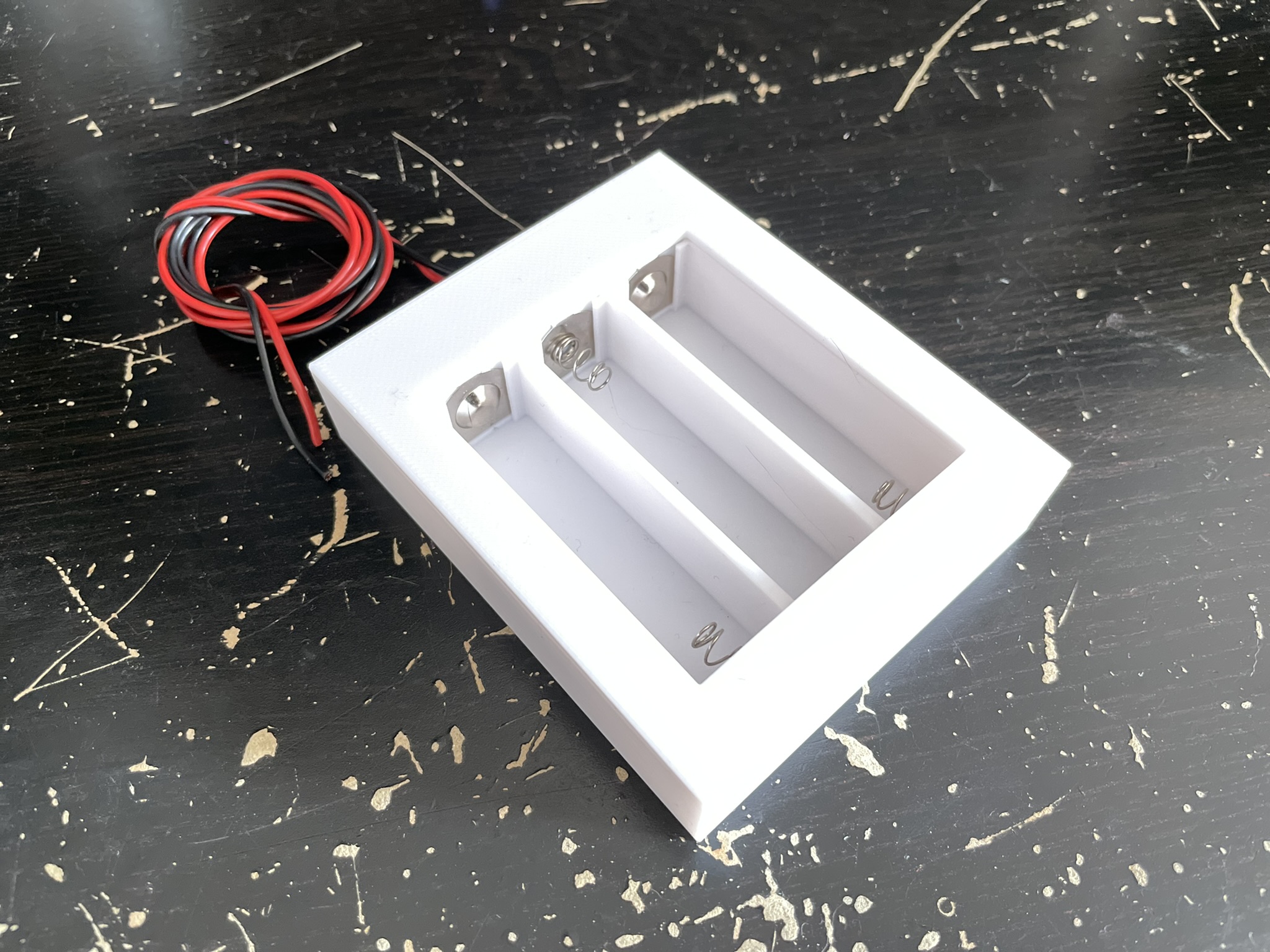

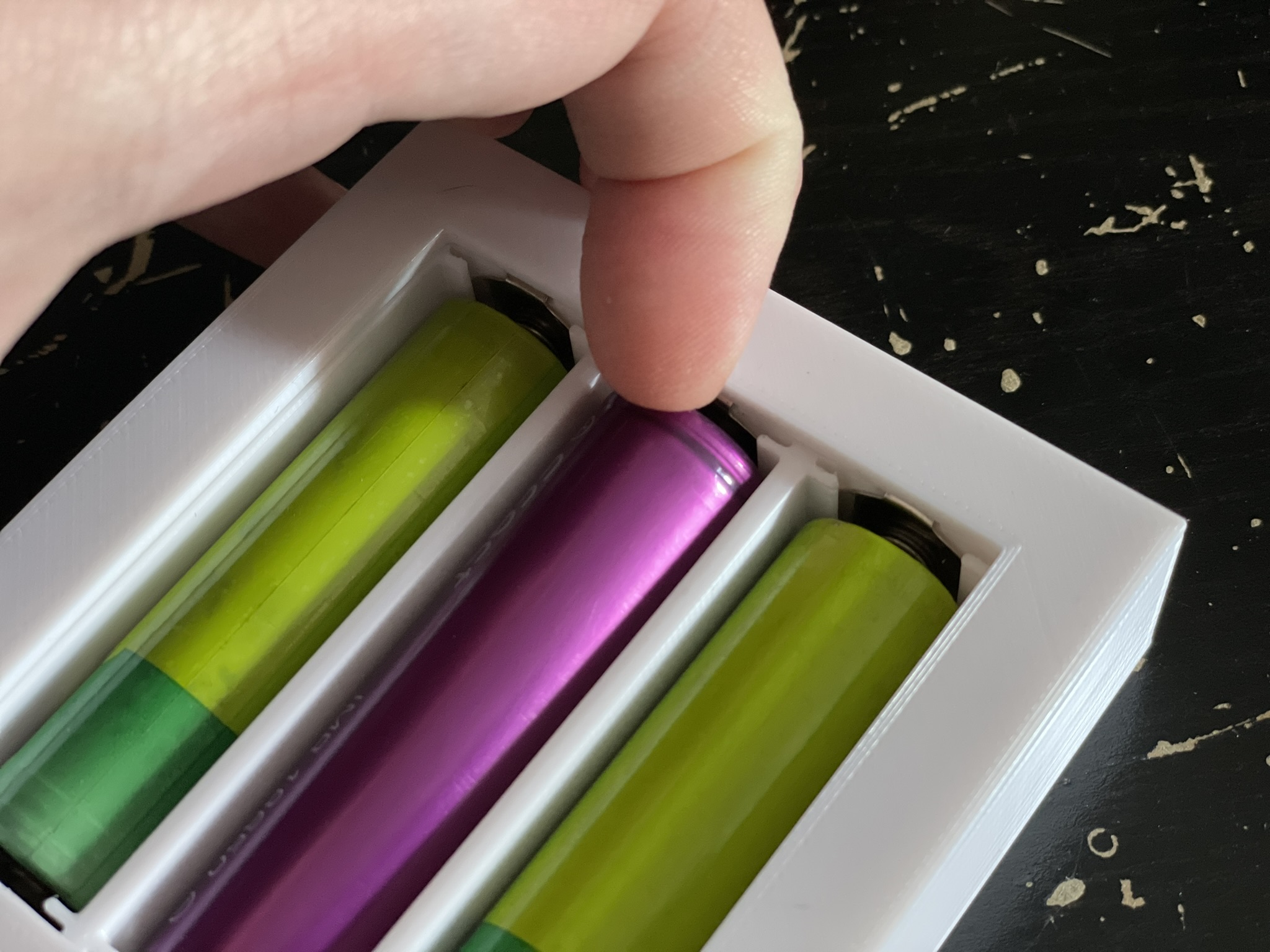

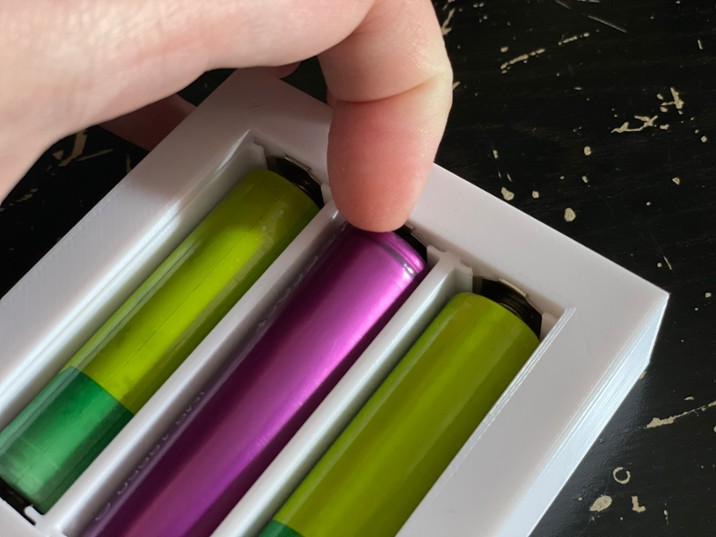

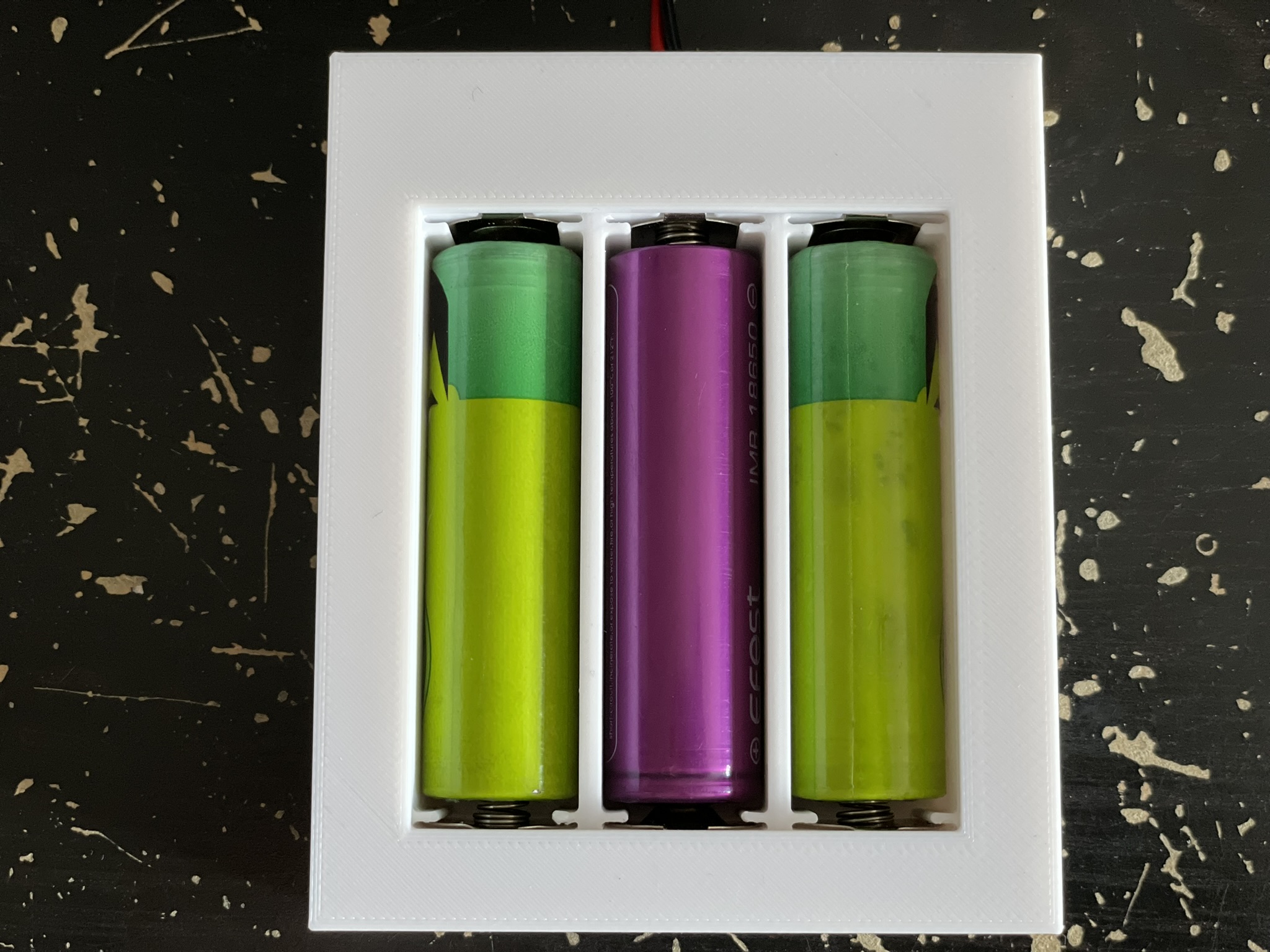

Un petit passage à l’imprimante 3D et voici ce que ça donné :

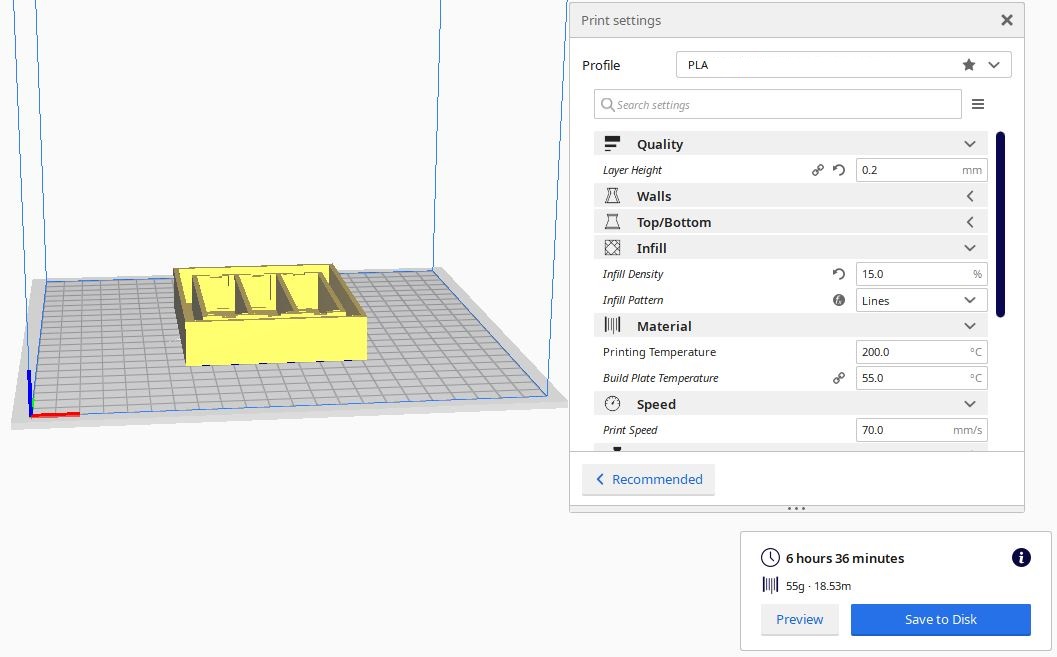

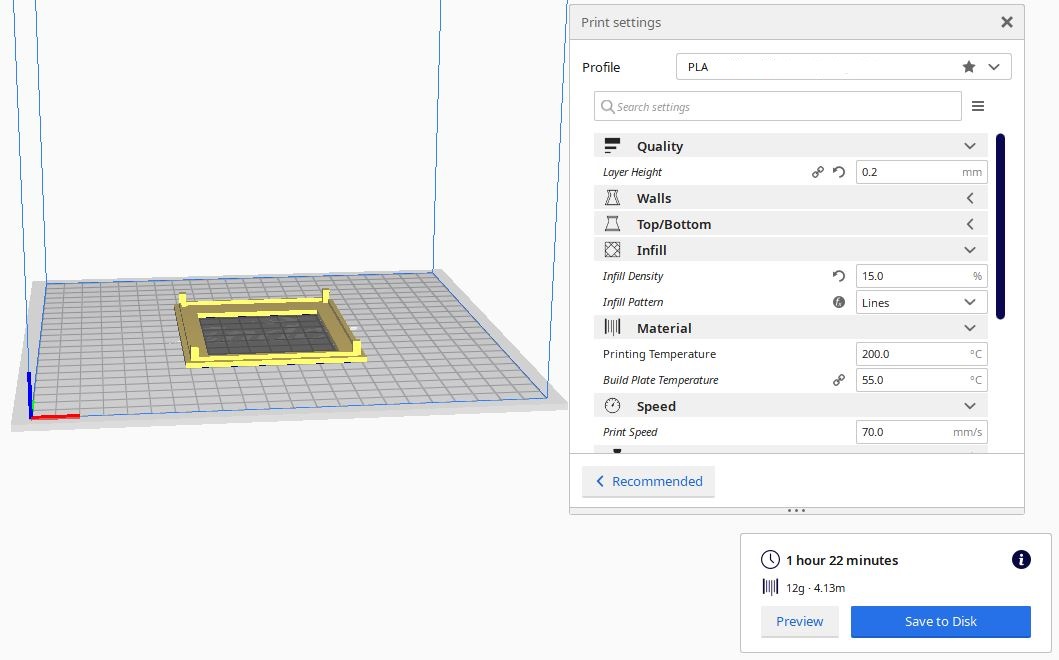

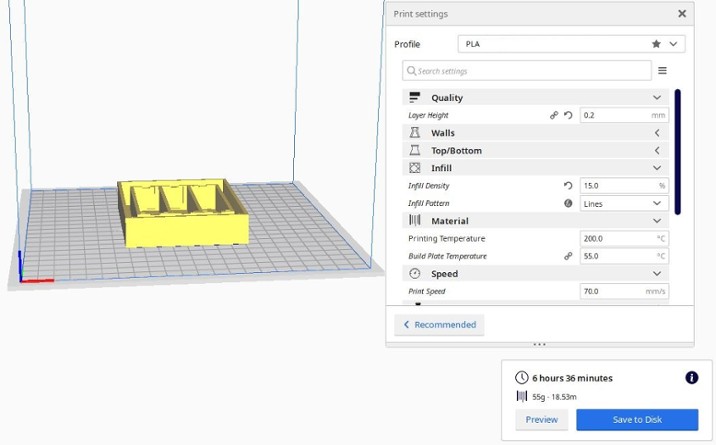

Paramètres d’impression :
- Imprimante : Creative Ender 3 V2
- Filament PLA Geeetech blanc
- Largeur d’impression : 0,2mm
- Température d’impression : 200°C
- Température du plateau : 55°C
- Densité de remplissage : 15 %

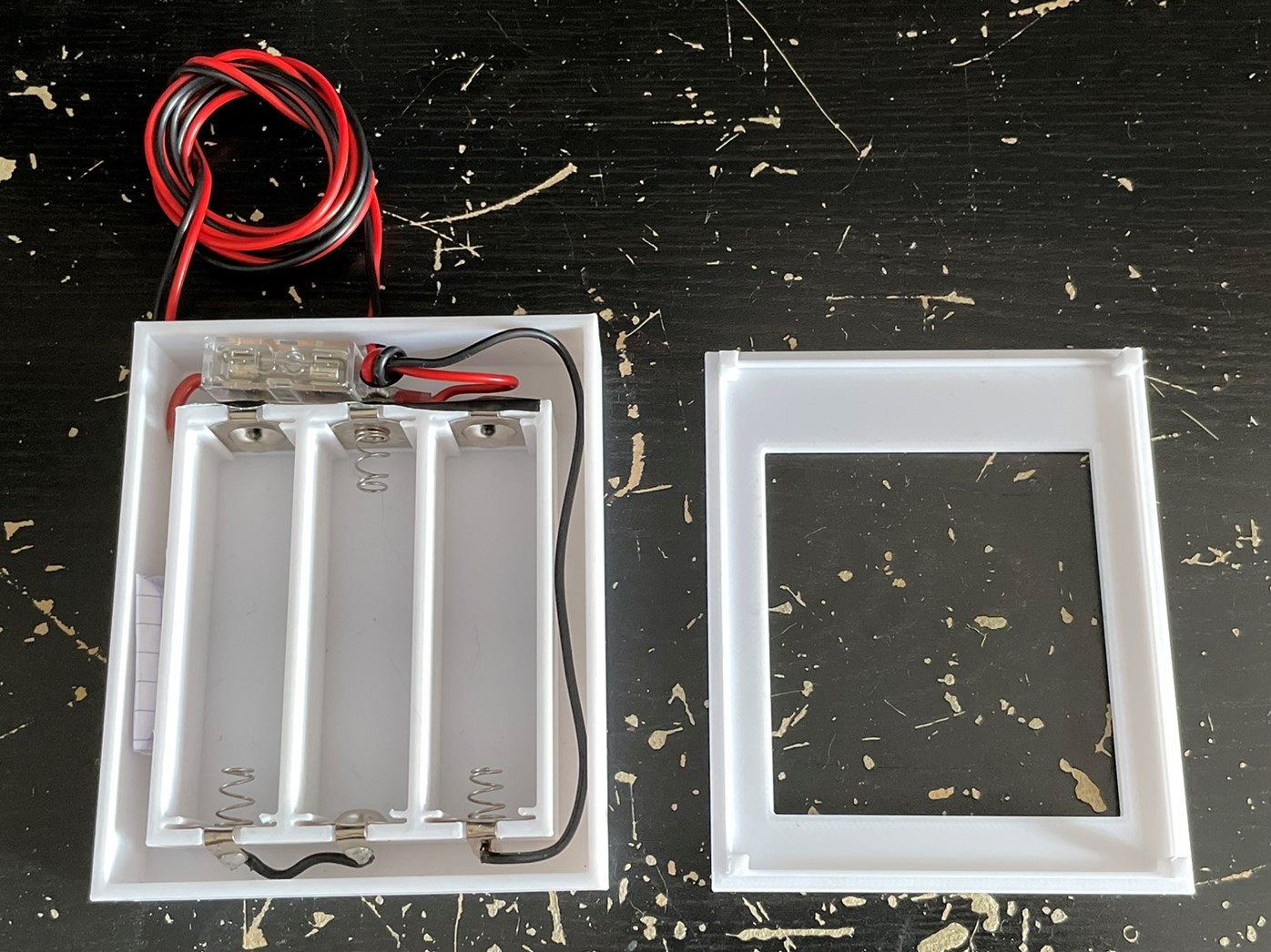

Un 2e fusible a été glissé dans un coin du boîtier pour en avoir un en rab directement sur place lorsque l’actuel grillera.
Un nœud sur les fils a été fait l’intérieur du boîtier pour empêcher d’arracher les fils lors de la manipulation.

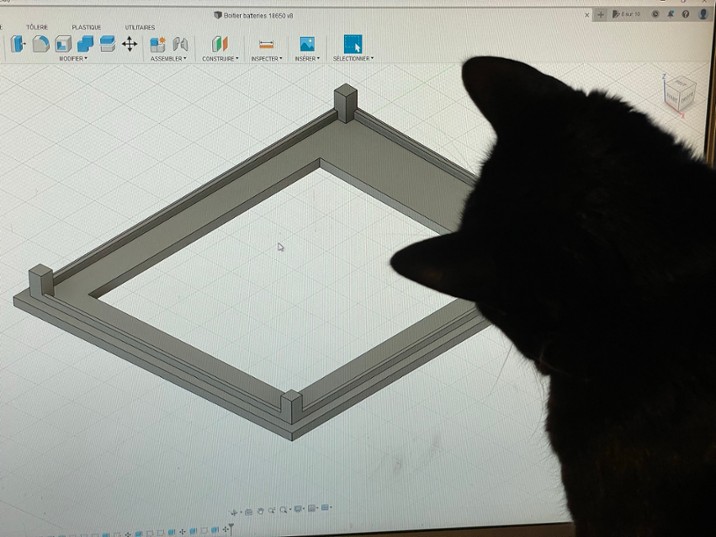

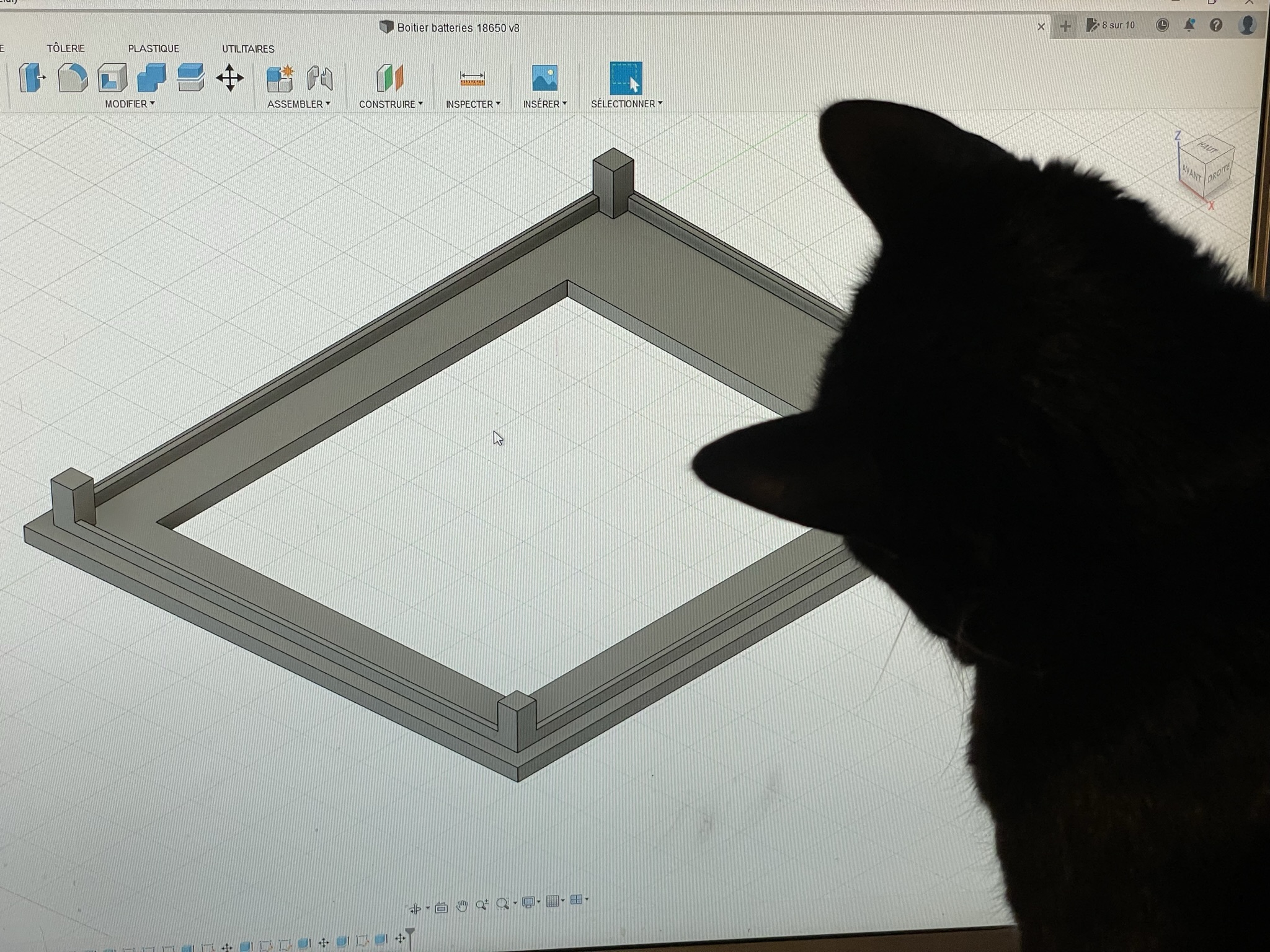

Le chat a beaucoup aidé durant la réalisation de ce boitier.


Fichiers STL :
- Pièce principale : Boitier batterie 12V avec cellules 18650 - Piece principale.stl
- Couvercle : Boitier batterie 12V avec cellules 18650 - Couvercle.stl
