Teardown/Démontage/Réparation alimentation de laboratoire HQ-Power PS1503SB

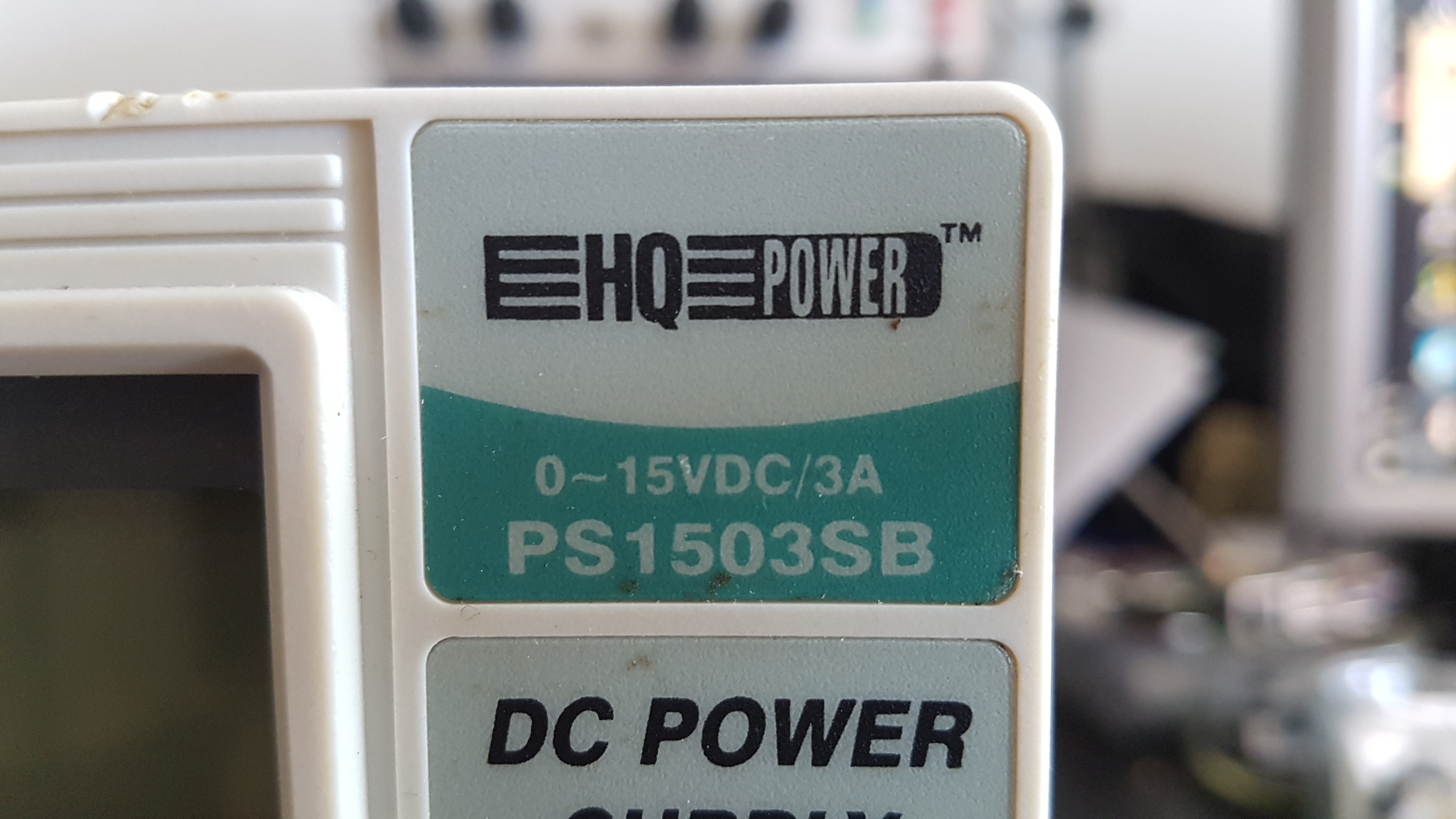

J’avais acheté, en 2008, une petite alimentation de laboratoire 15V/3A dans une boutique d’électronique. C’est une HQ-Power PS1503SB, toujours fabriquée aujourd’hui et qu’on trouve pour 70€. Ce n’est pas une alimentation haut de gamme mais elle fait le boulot.

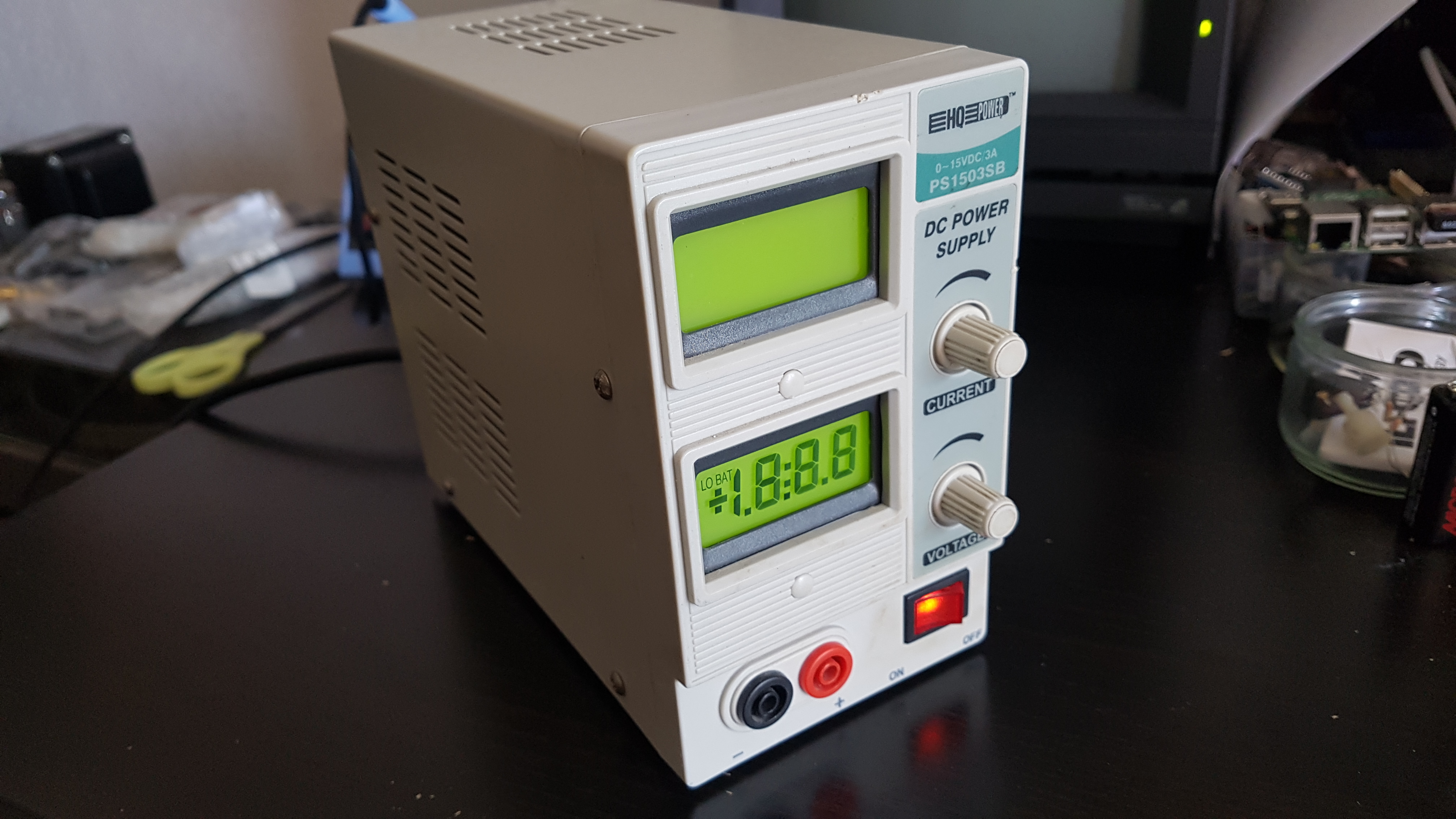

Malheureusement, le voltmètre et l’ampèremètre ont lâché depuis. D’abord, ça a été l’ampèremètre dont les segments inférieurs de l’afficheur LCD ne s’affichaient plus puis les puces de chaque module, des ICL7106 [pdf], ont rendu l’âme. J’avais remplacé celle du voltmètre mais son afficheur LCD est mort peu après en m’affichant tout les segments tout le temps. J’avais fini par utiliser cette alimentation que lorsque j’avais besoin d’une tension à la louche. Le reste de l’électronique, la partie alimentation propre, fonctionne toujours très bien.

Mais bon, j’en ai eu marre de la laisser dans cet état et je n’allait pas en acheter une neuve juste pour ça ! J’ai donc tenté de la réparer. Je l’ai donc (ré)ouverte pour l’analyser ! OSEF de la garantie !

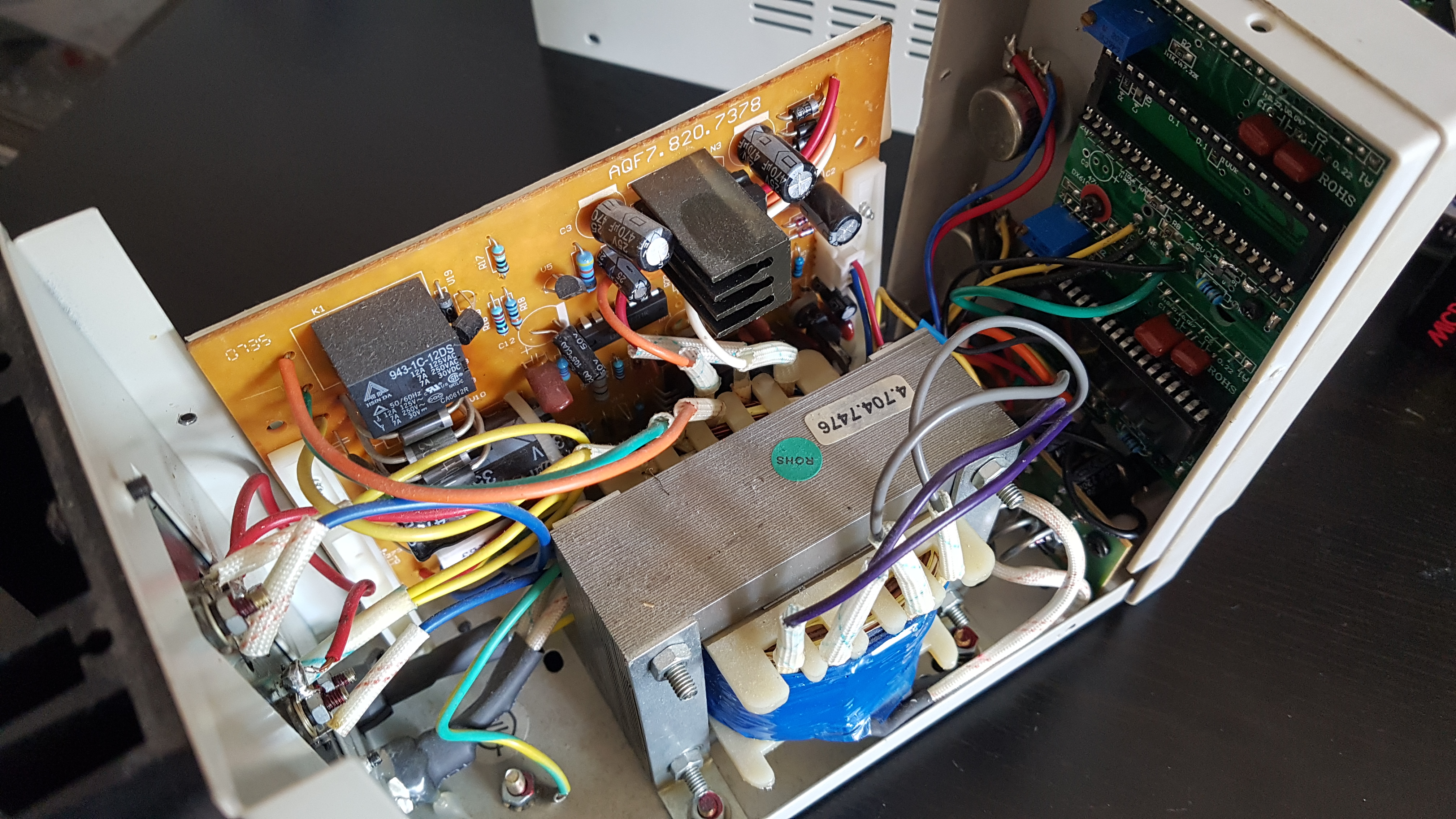

L’alimentation est organisée en 4 parties :
- le transformateur.

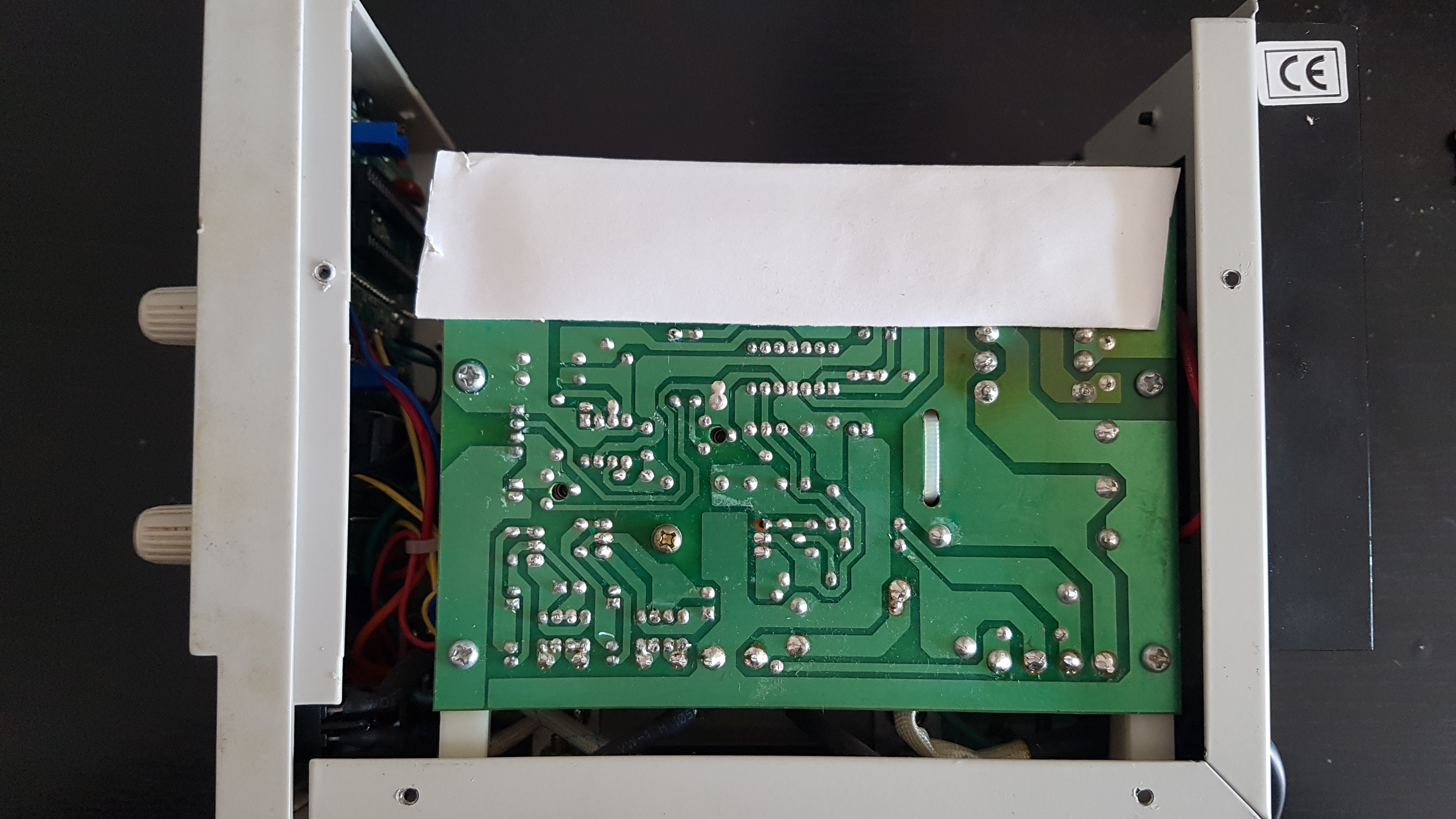

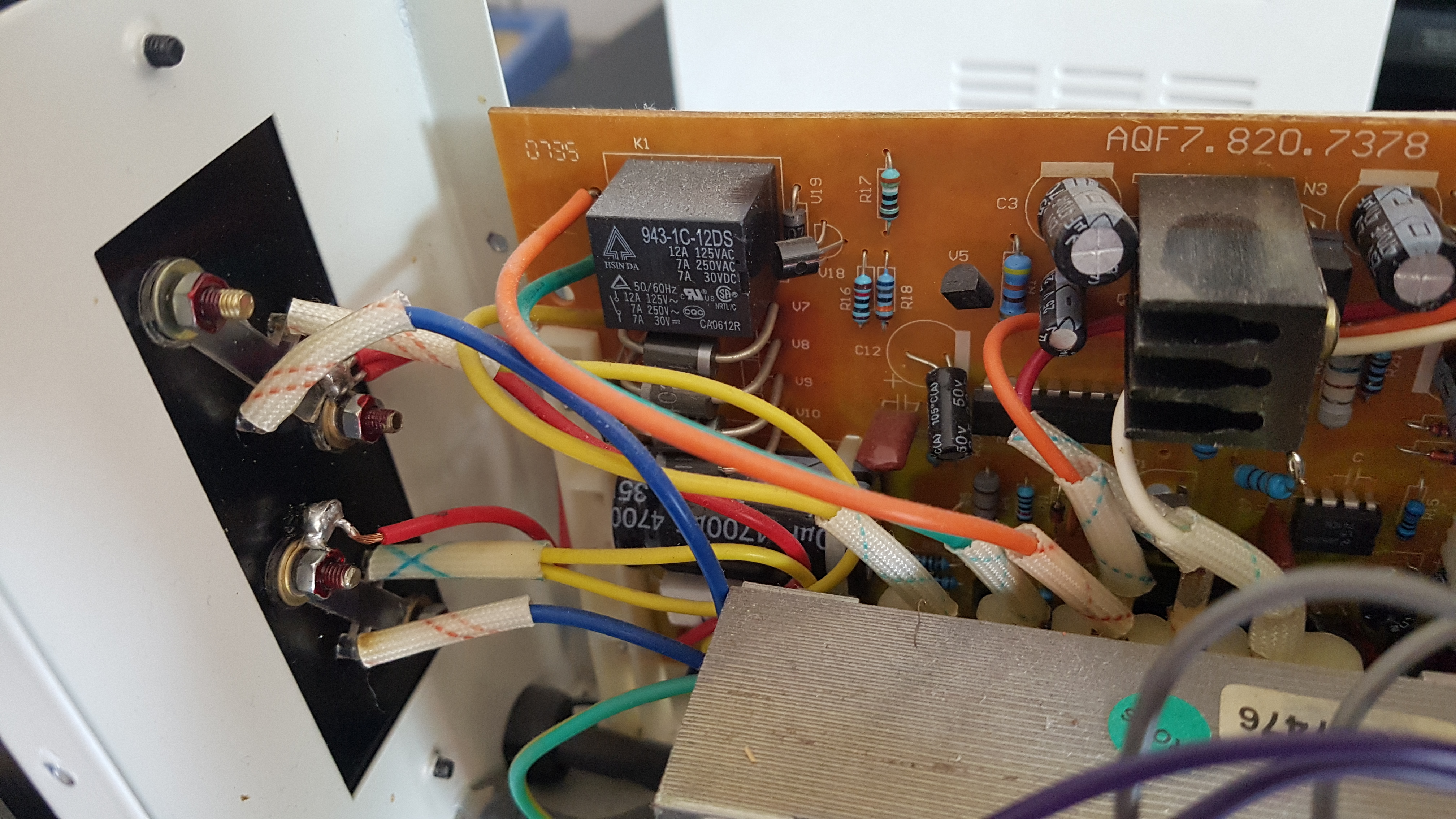

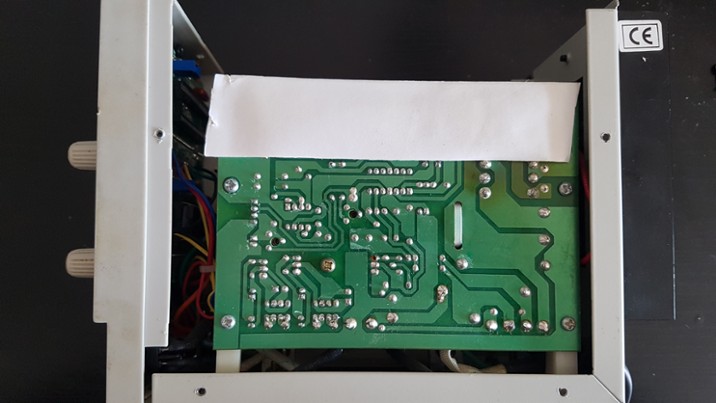

- la carte alimentation sur le coté.

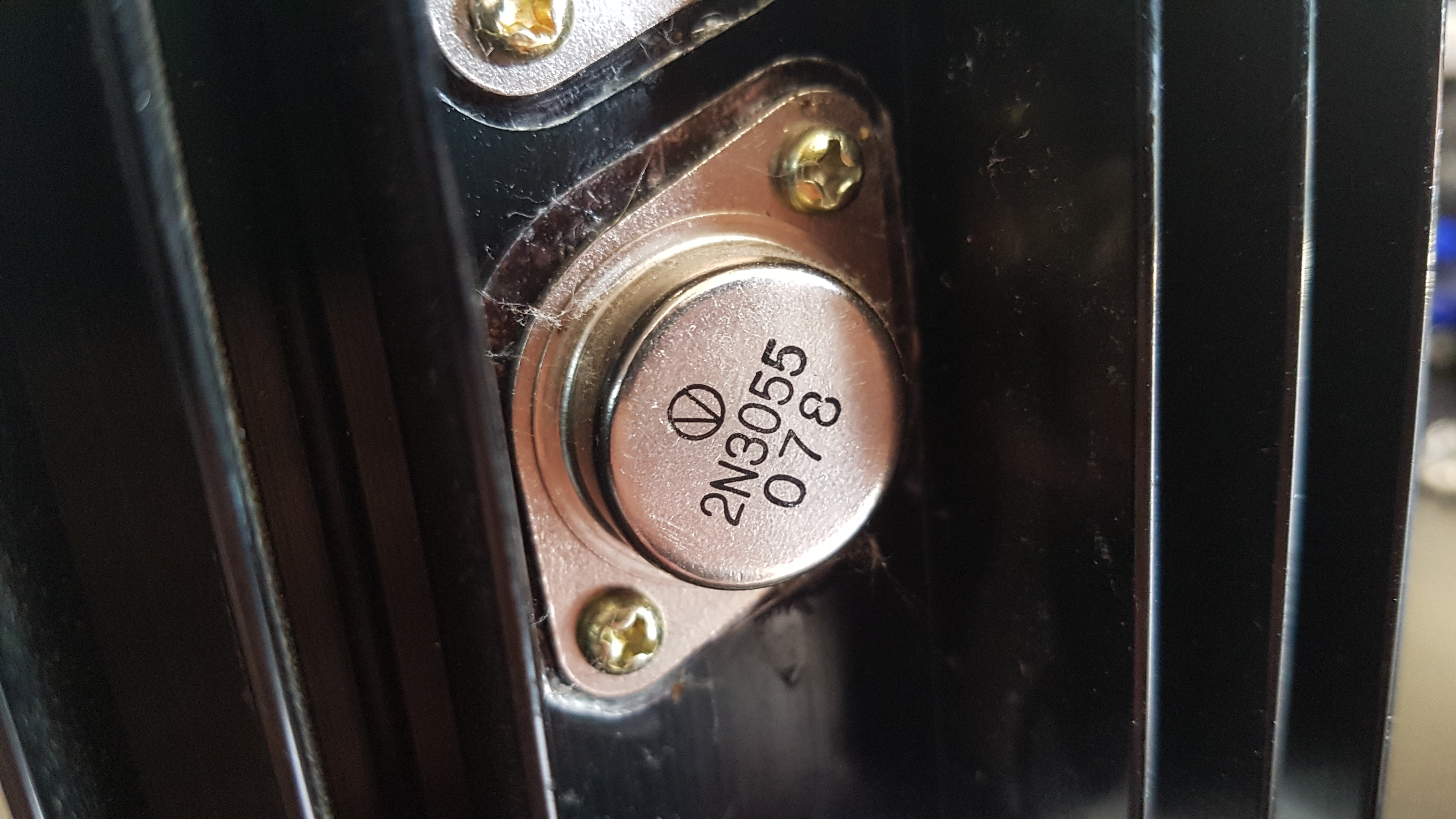

- 2 transistors 2N3055 [pdf] montés sur radiateur à l’arrière.
- la façade avec les potars de réglage et 2 modules voltmètres dont un utilisé comme ampèremètre.

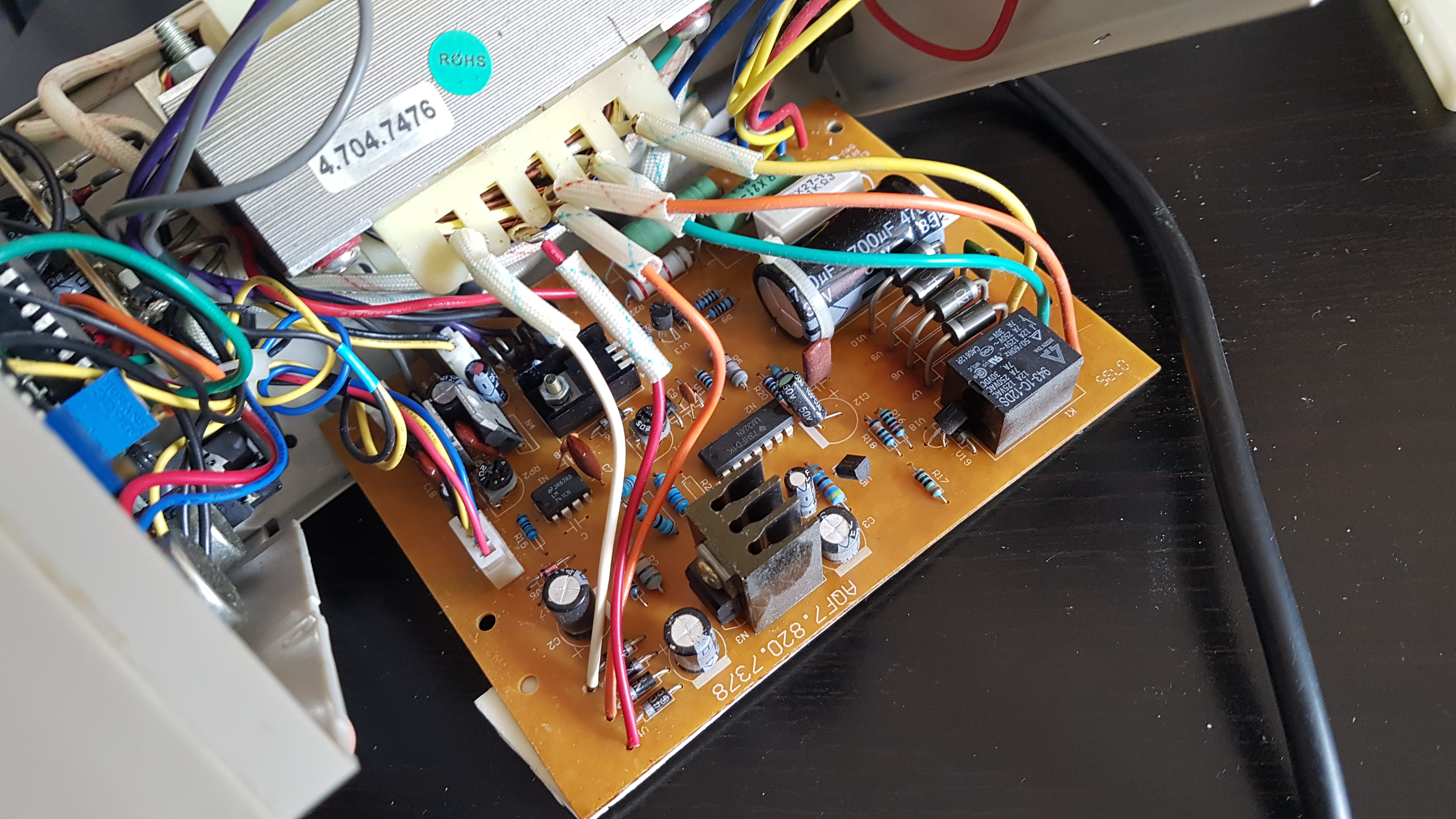

La carte alimentation permet d’obtenir les tensions pour les modules en façade et la tension qu’on veut en sortie.


On y trouve beaucoup de composants simples, facilement trouvables et remplaçables :

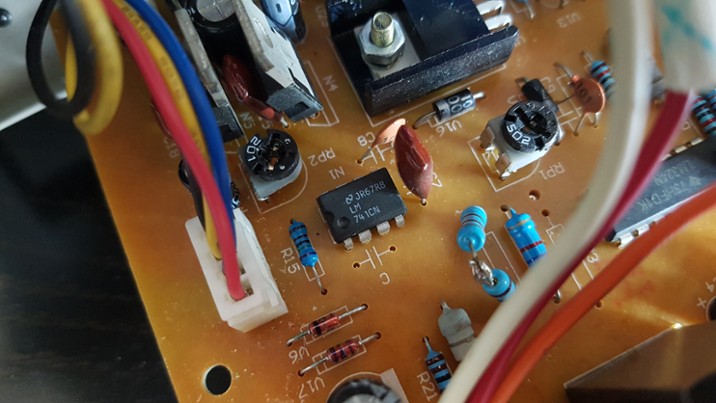

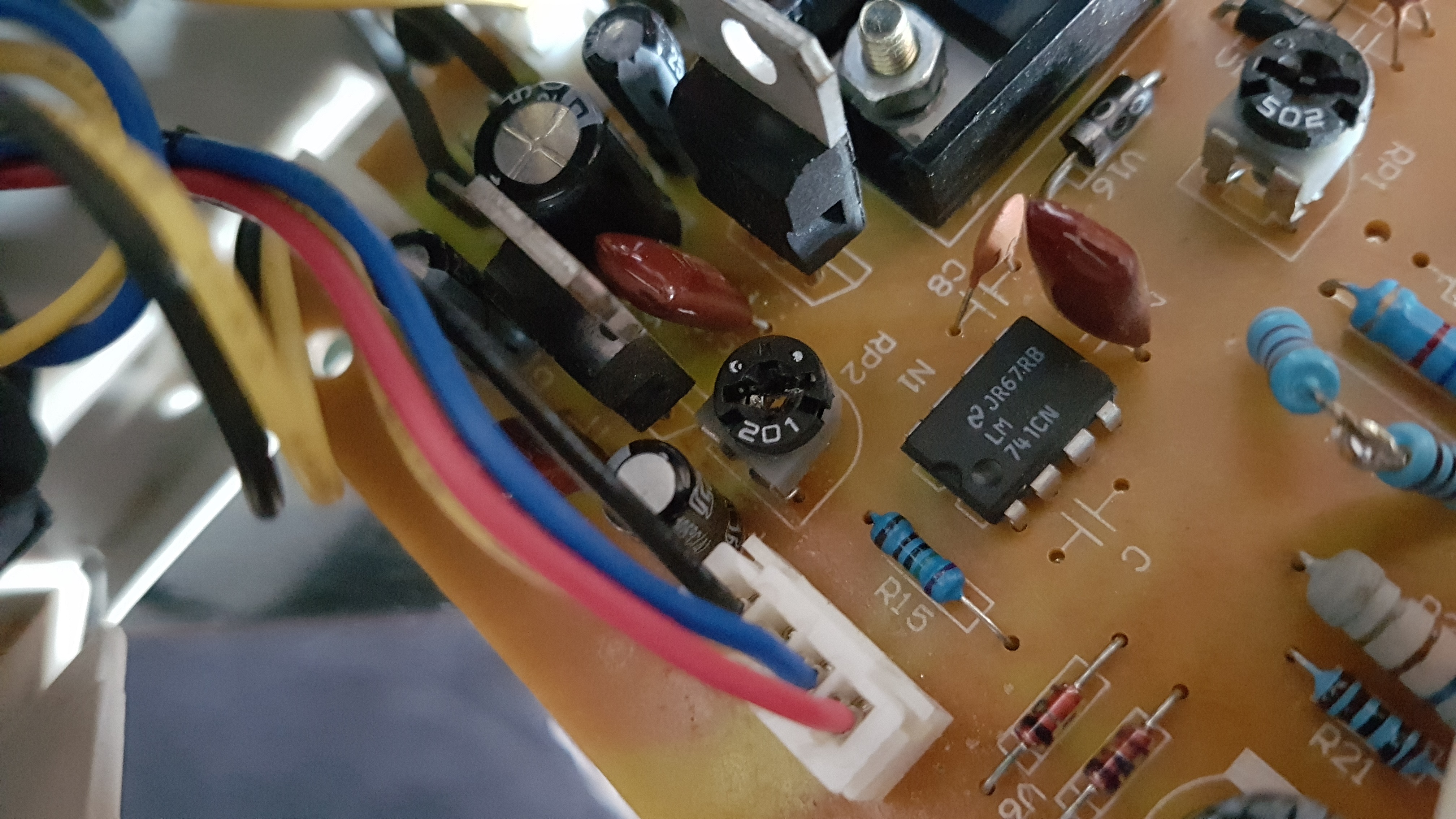

- LM741 [pdf] : Amplificateur opérationnel

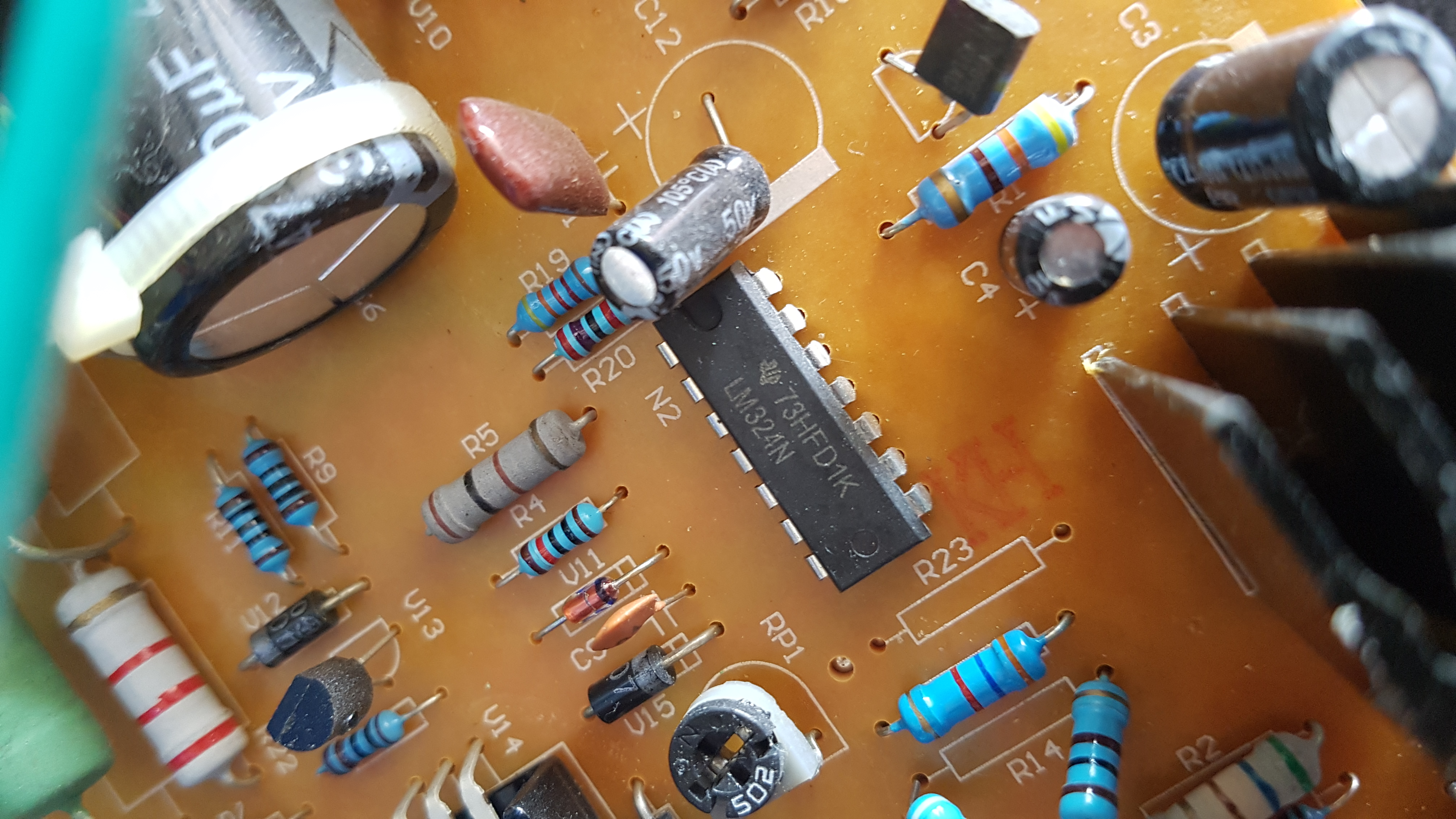

- LM324 [pdf] : Quadruple amplificateur opération faible puissance

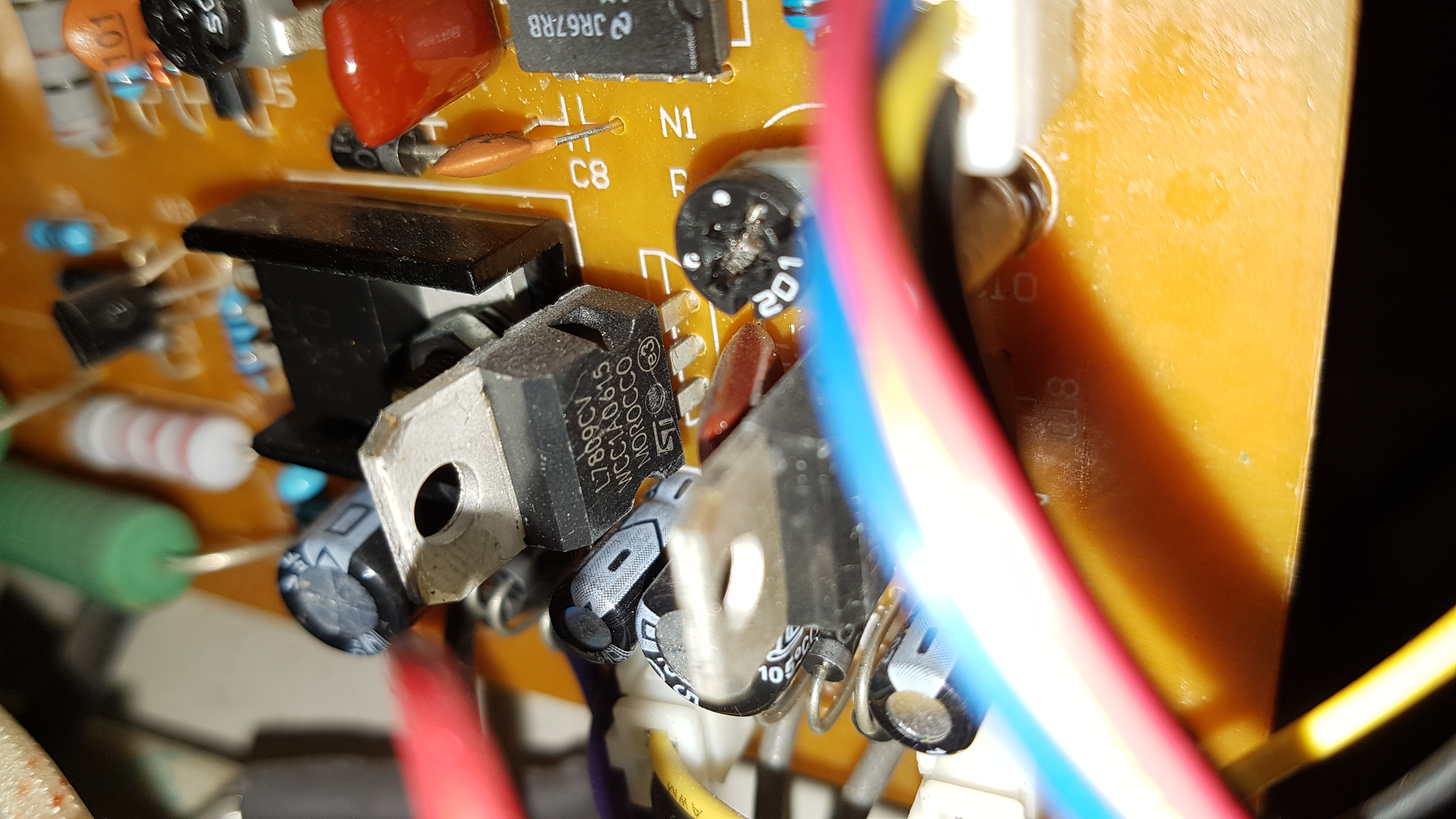

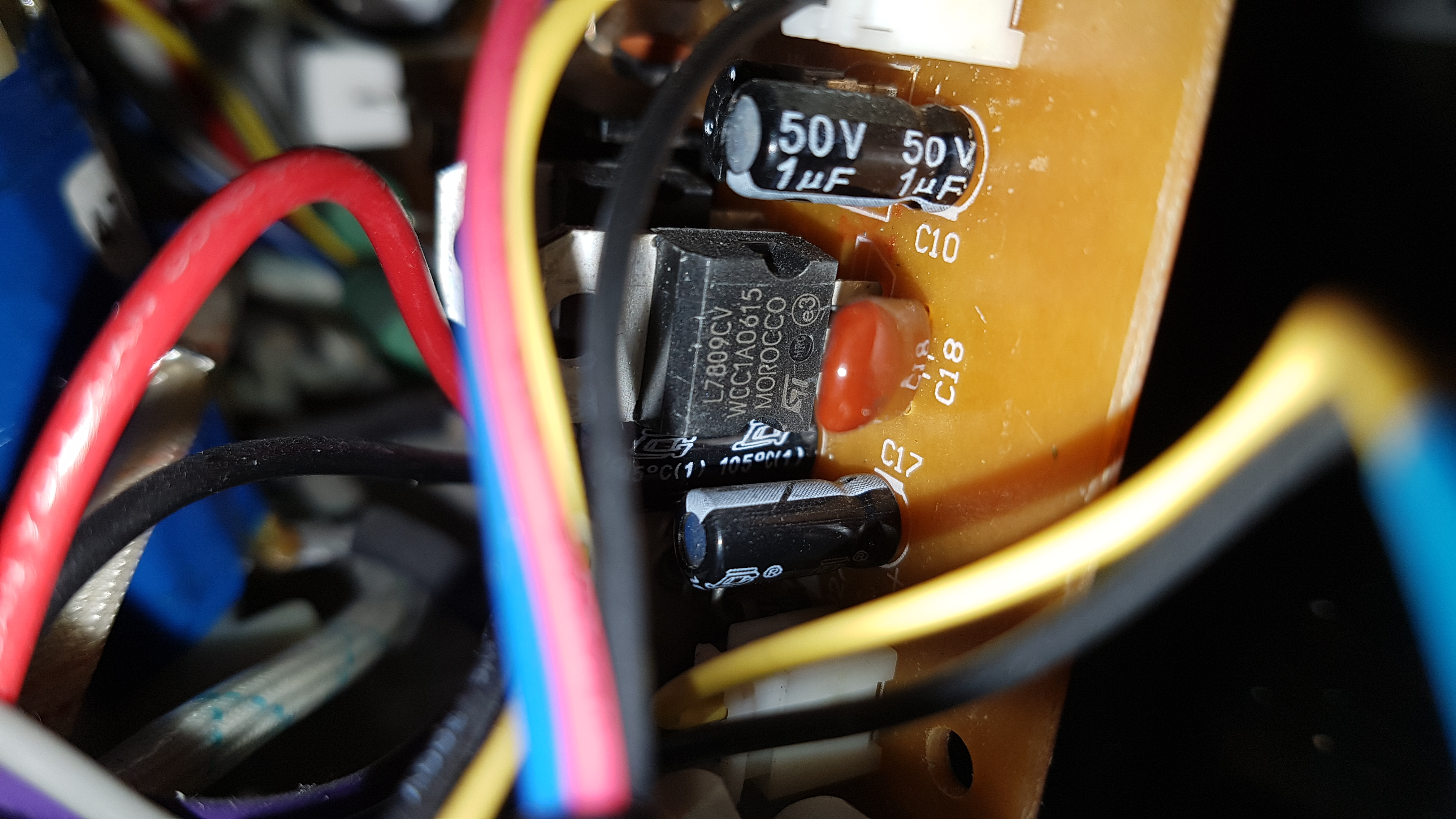

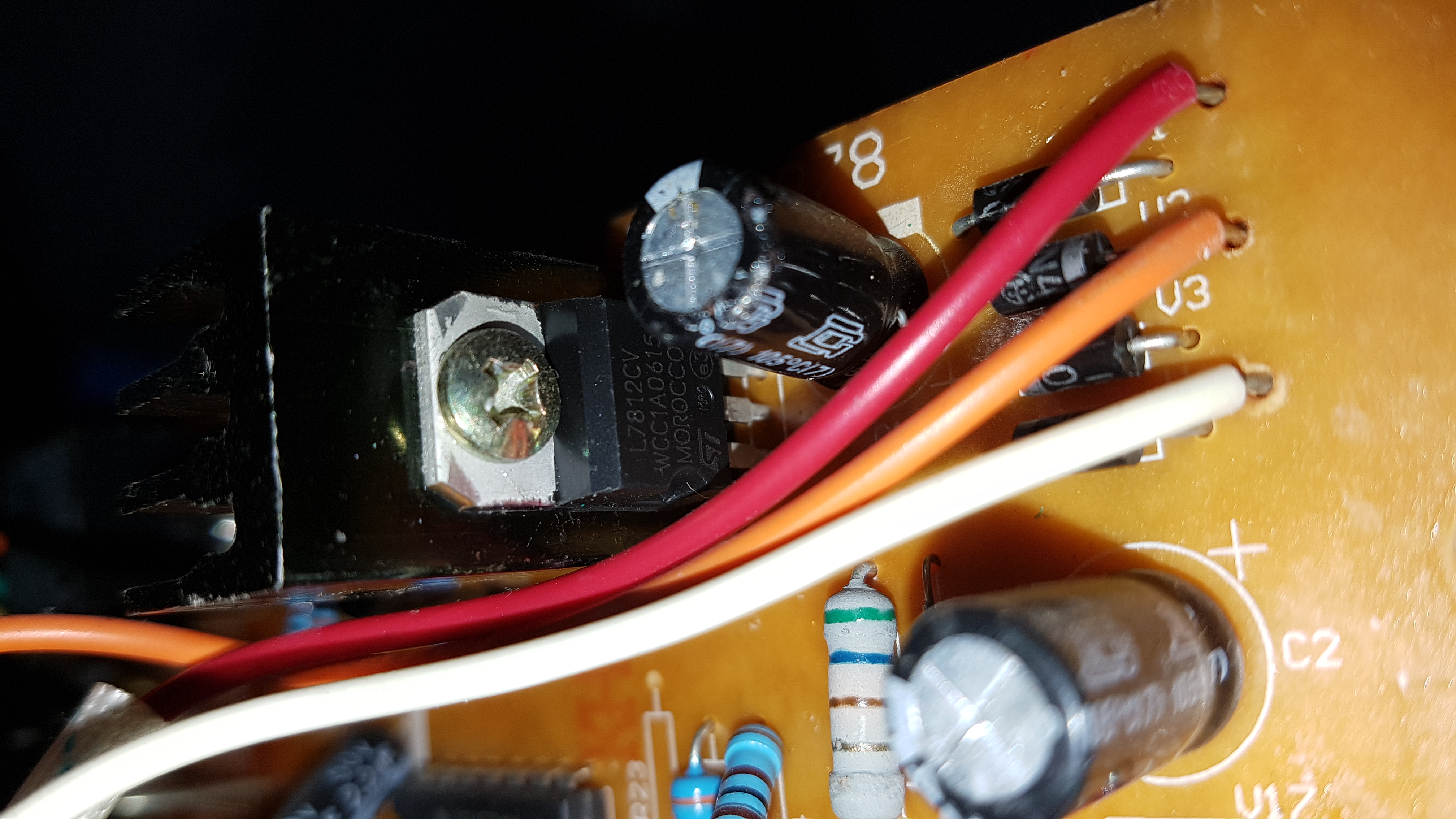

- 7812 et 7809 [pdf] : Régulateurs de tension 12V (7812) et 9V (7809)

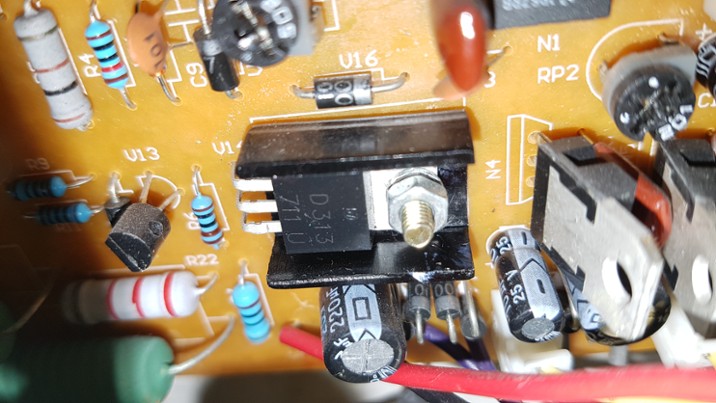

- D313 [pdf] : Transistor NPN 60V 3A

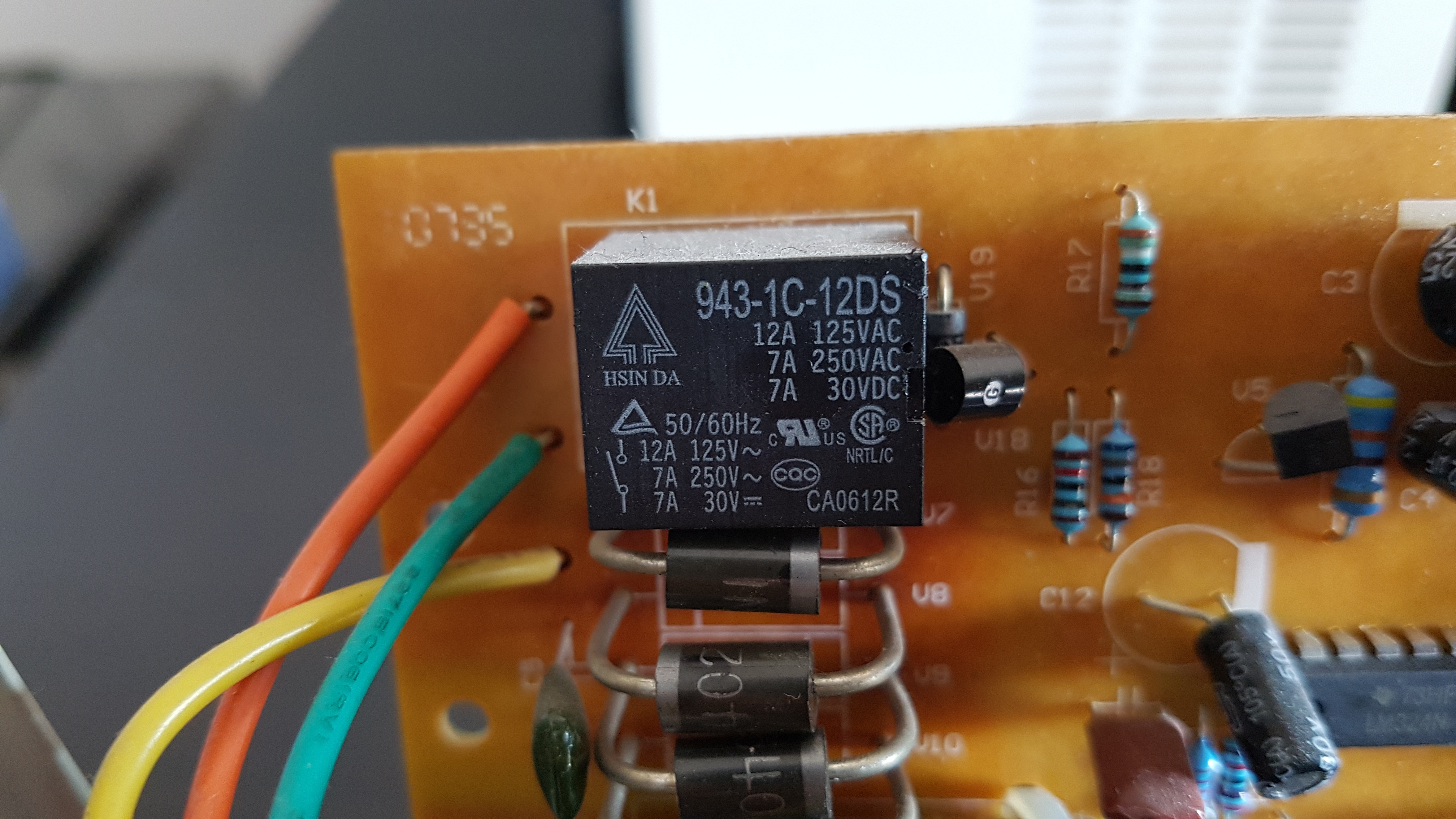

- Relais 943-1C-12DS [pdf] : Relais 12VDC

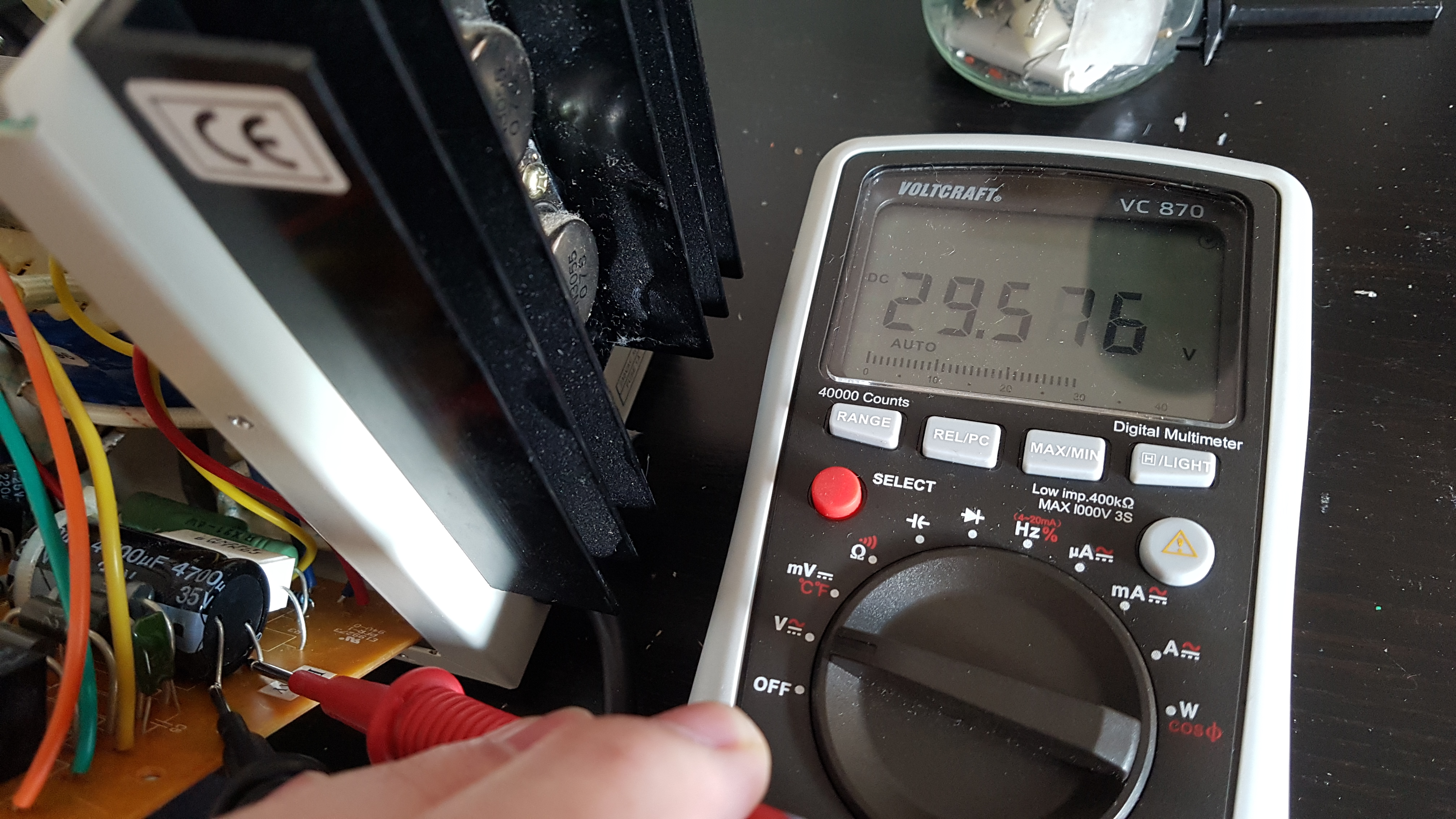

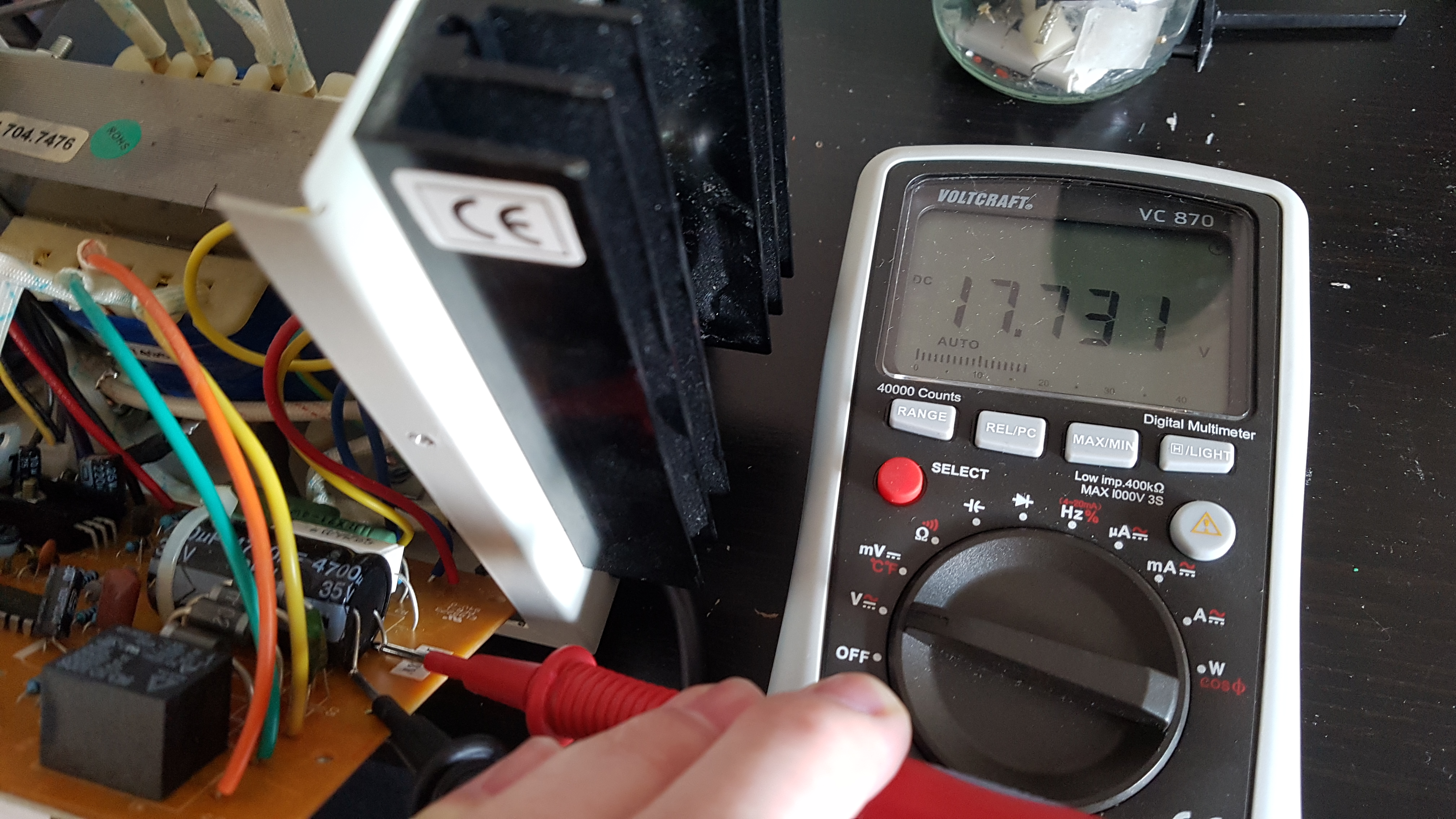

D’ailleurs, ce dernier m’a toujours intrigué. Quand je dépasse les 7-8V, je l’entend s’activer. Je n’ai jamais cherché plus loin jusqu’au jour où j’ai vu qu’il y avait qu’un seul condensateur 4700µF. UN SEUL ?! Mais comment c’est possible avec une alimentation de 3A ??? J’en aurais mis, au moins 5 ou 6 ! En fait, pour que ça leur coûte moins à produite je suppose, le fabricant a décidé que faire varier la tension redressée non régulée entre 17V et 30V. Lorsqu’on règle l’alimentation en dessus de 7-8V, on a 17V environ dans le condensateur et lorsqu’on passe au dessus de 7-8V, le relais s’enclenche et on a environ 30V dans le condensateur. De ce manière, lors que l’intensité demandé est importante, la variation de tension non régulée est toujours supérieure à 15V. C’est un truc un peu tiré par les cheveux mais ça marche.



C’est sympa tout ça, mais le vif du sujet : le voltmètre et l’ampèremètre !

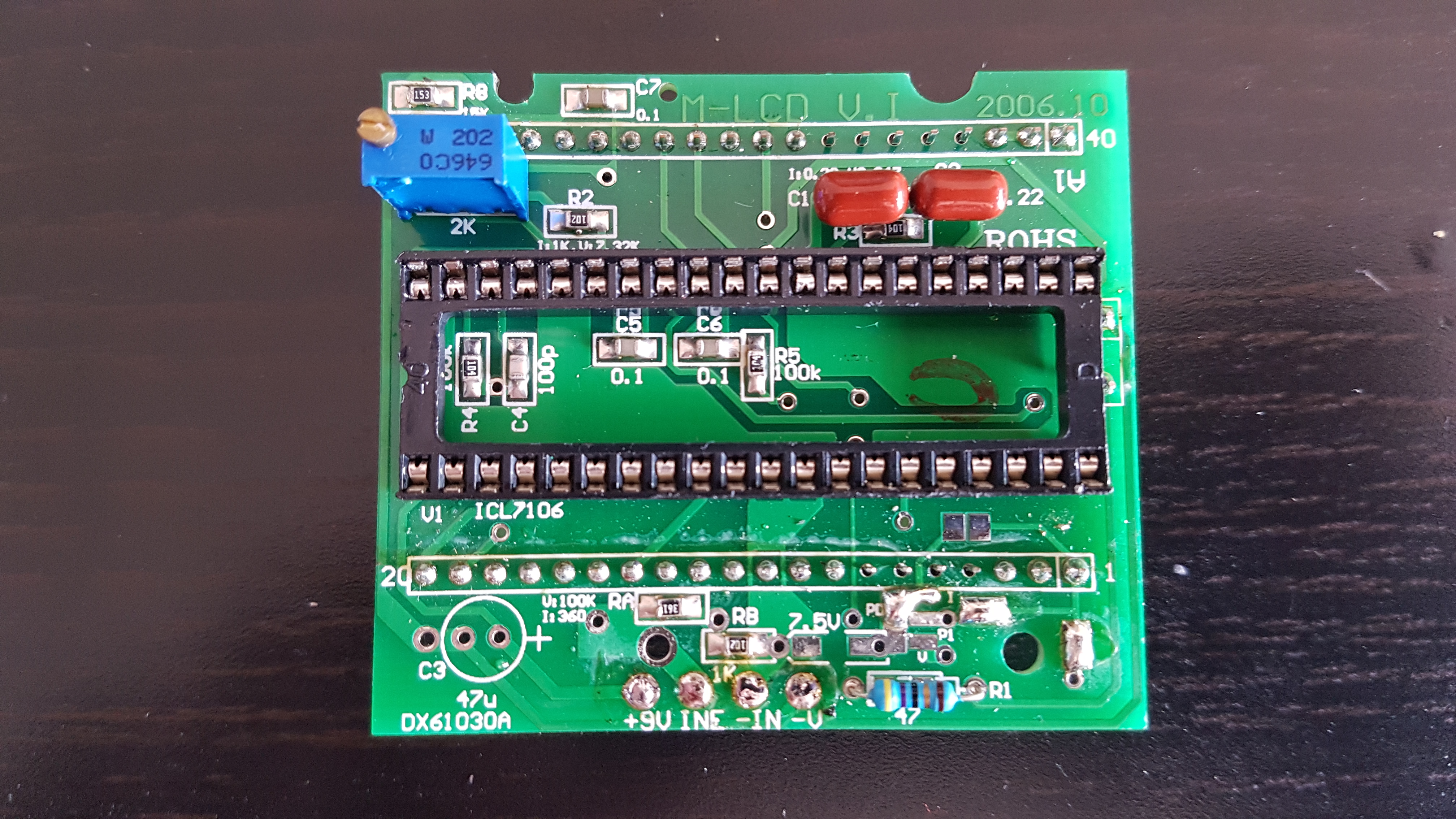

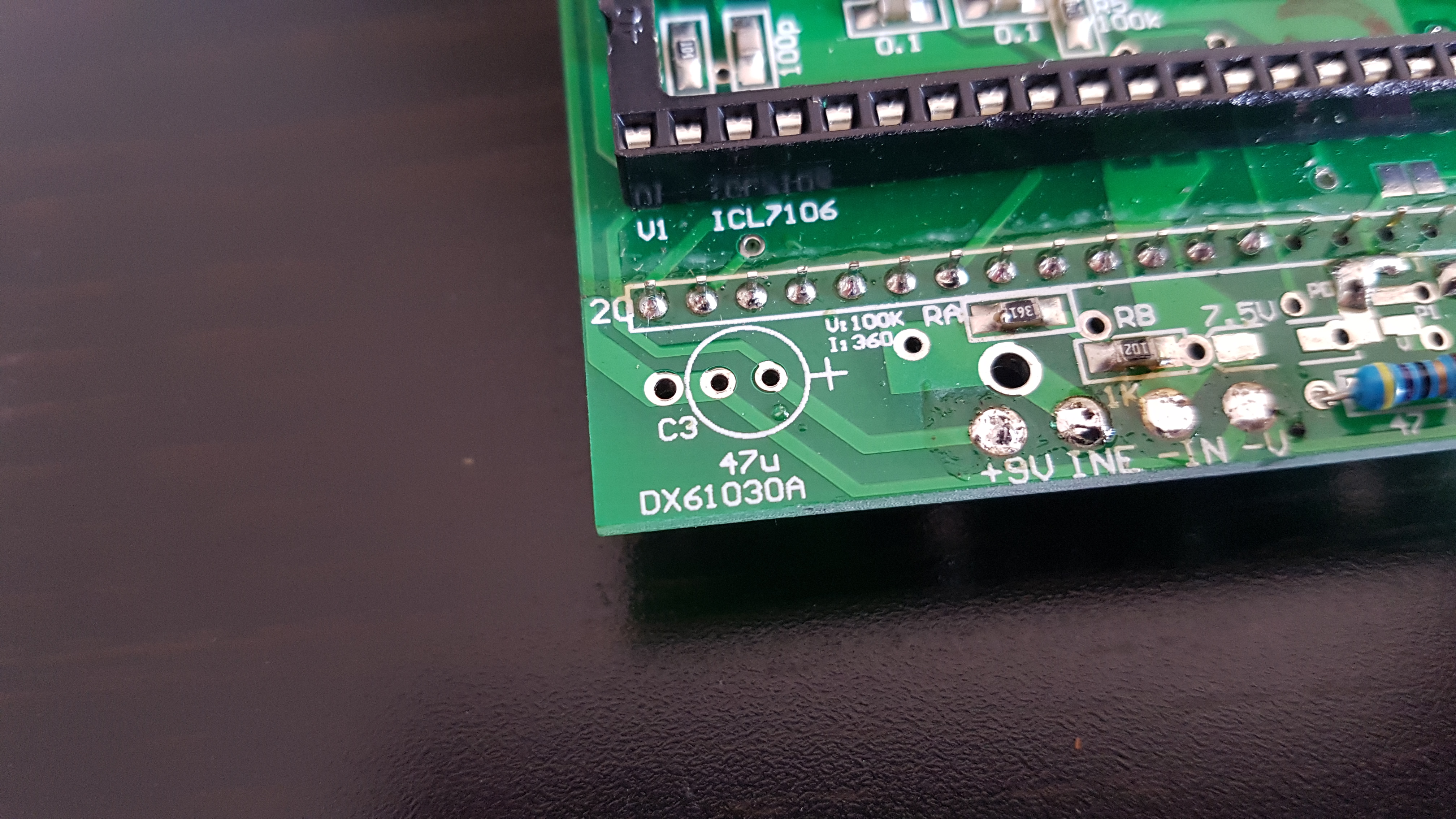

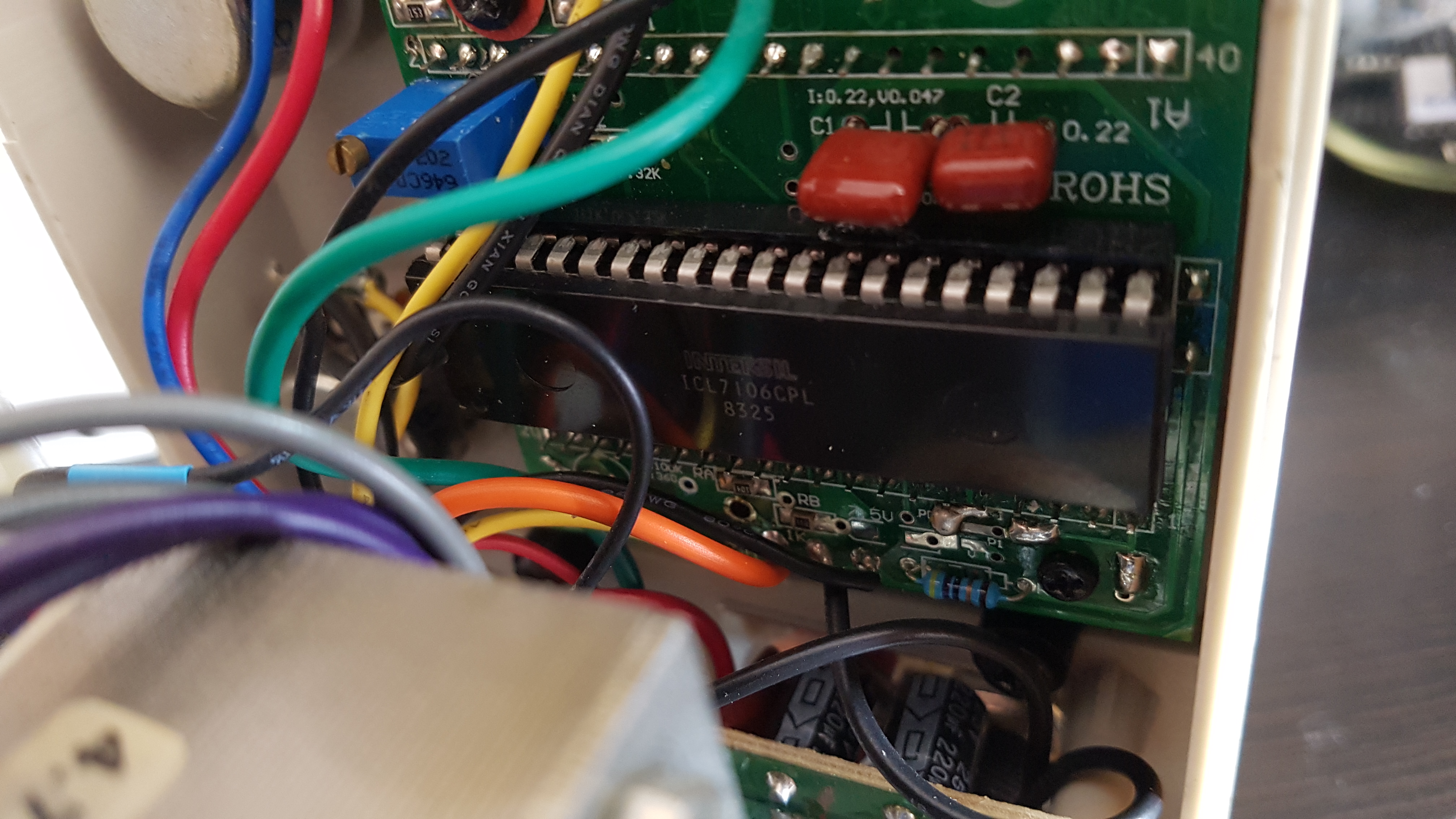

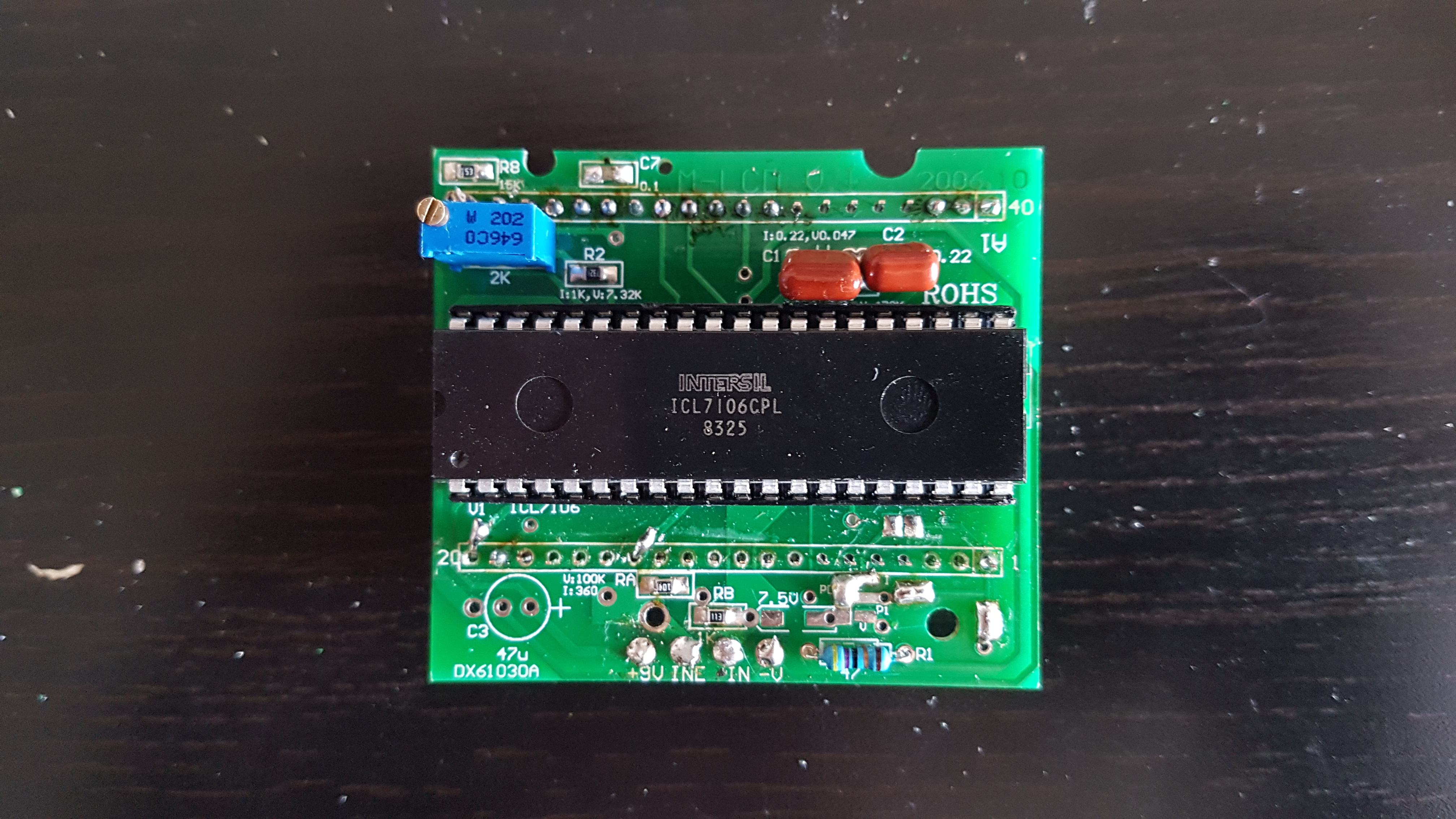

Ils s’agit de modules voltmètres avec une puce ICL7106 et un afficheur générique 2,5 digits (2000 points). La seule indication à propos de ces modules est la référence DX61030A, pas de marque.

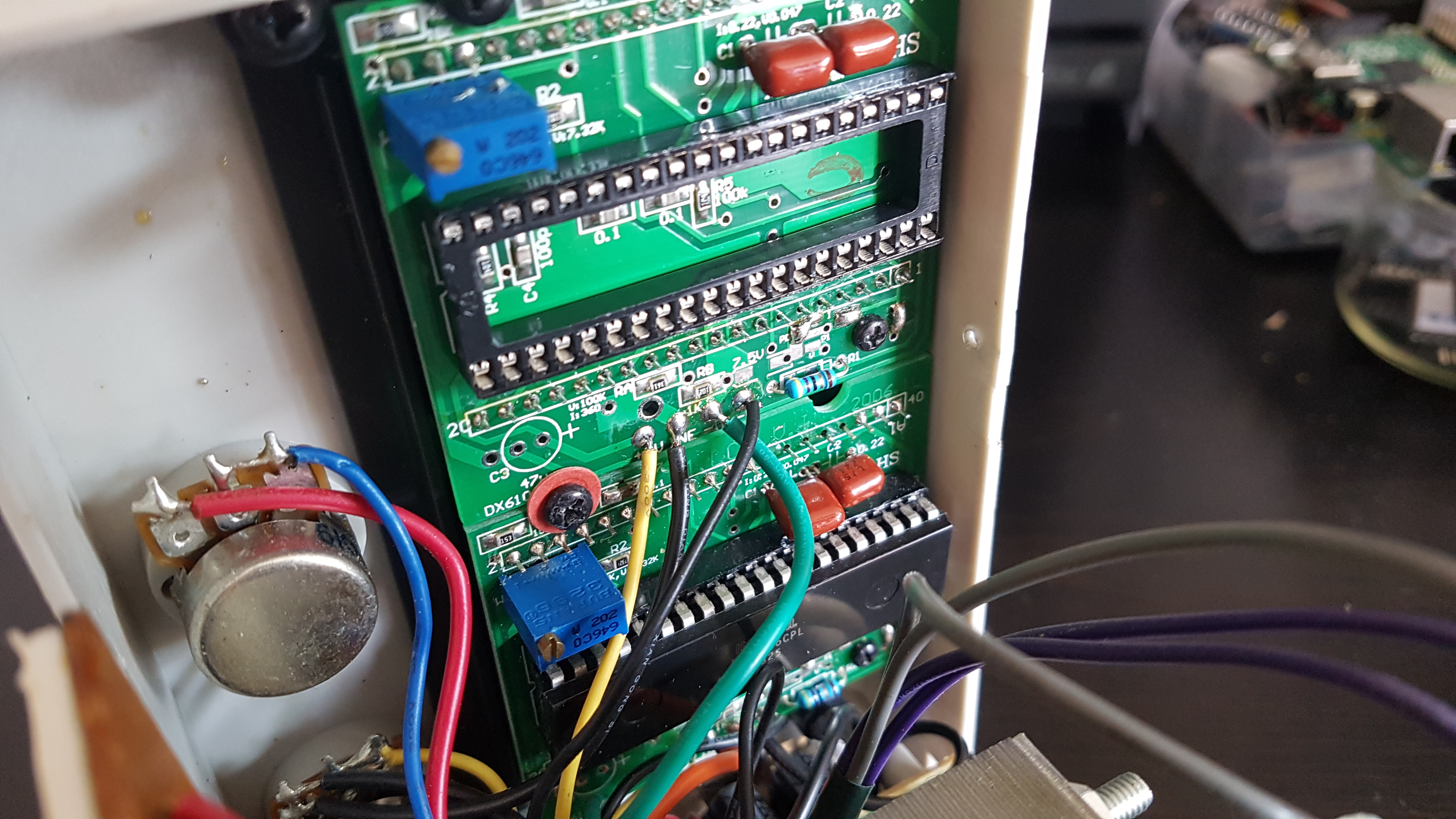

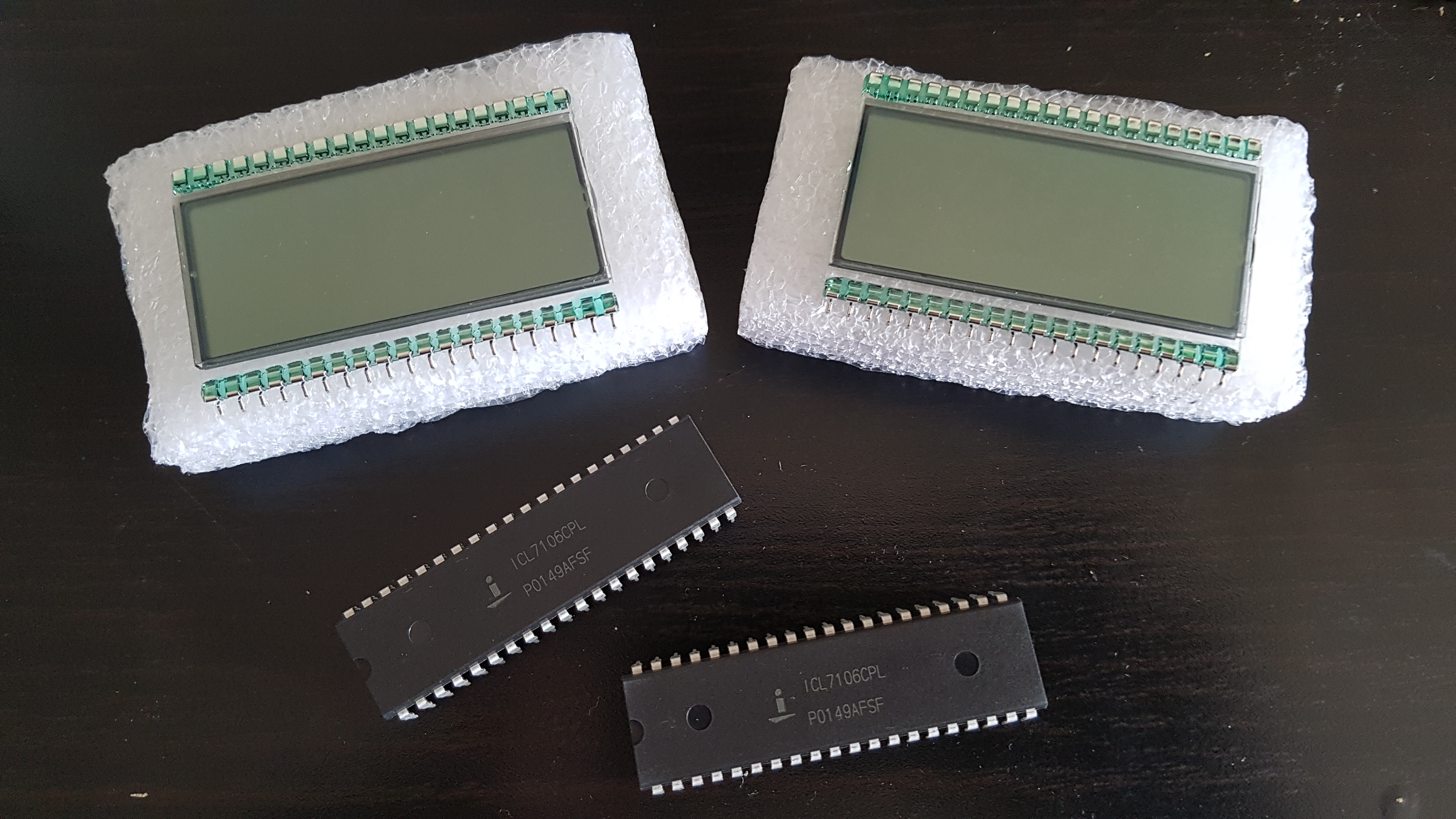

Vu qu’il a fallait charger les afficheurs LCD et qu’ils ont énormément de pattes, je ne voulais pas me casser la tête et changer tout circuit. Je n’ai trouvé que très peu d’informations dessus, juste des gens qui cherchent à le changer également et ne trouvant pas en remplacement. Bon, ben ... il va falloir dessouder les LCD entièrement à la pompe et à la tresse à dessouder ! J’ai donc commandé 2 afficheurs LCD et 2 ICL7106.

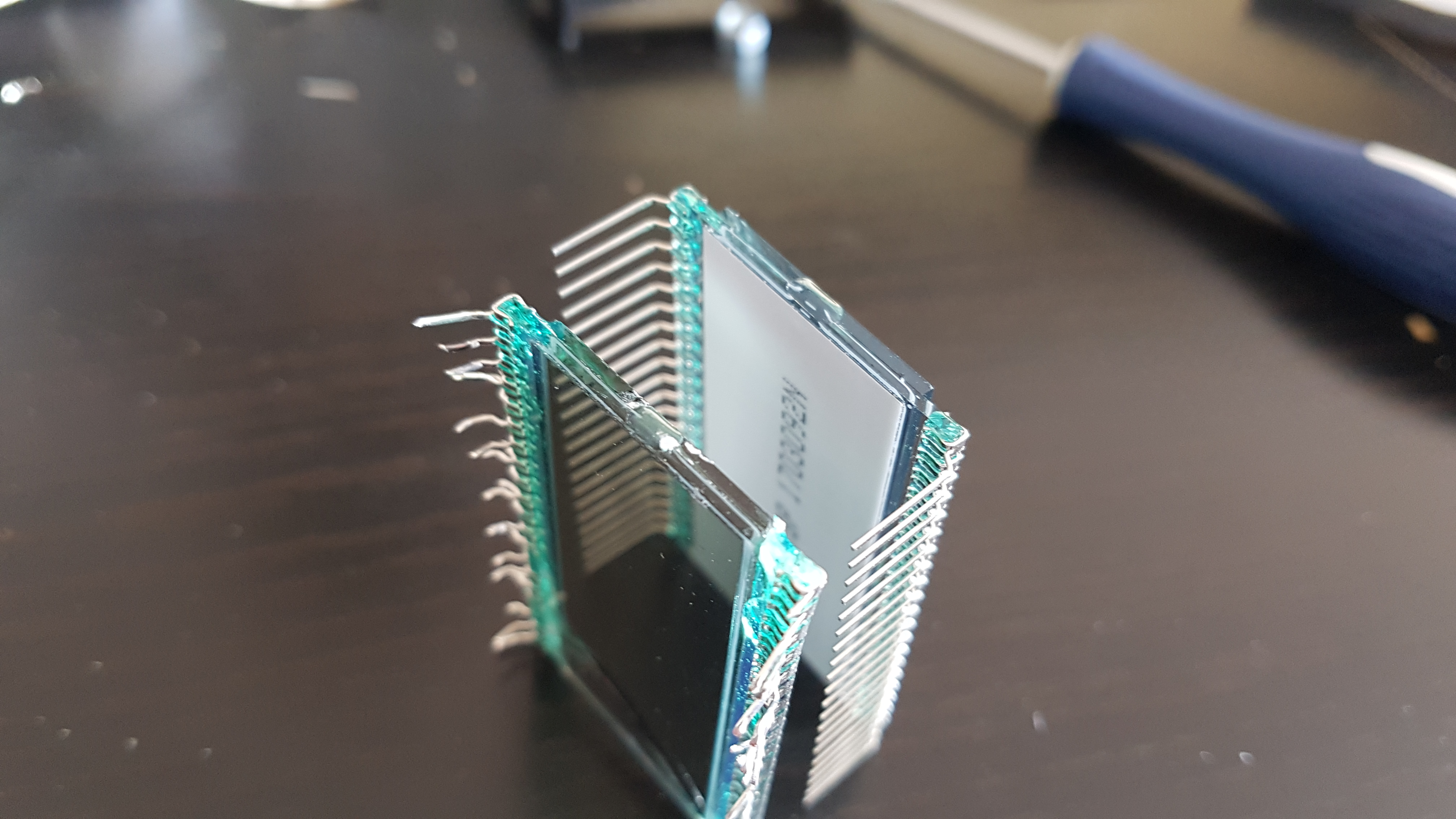

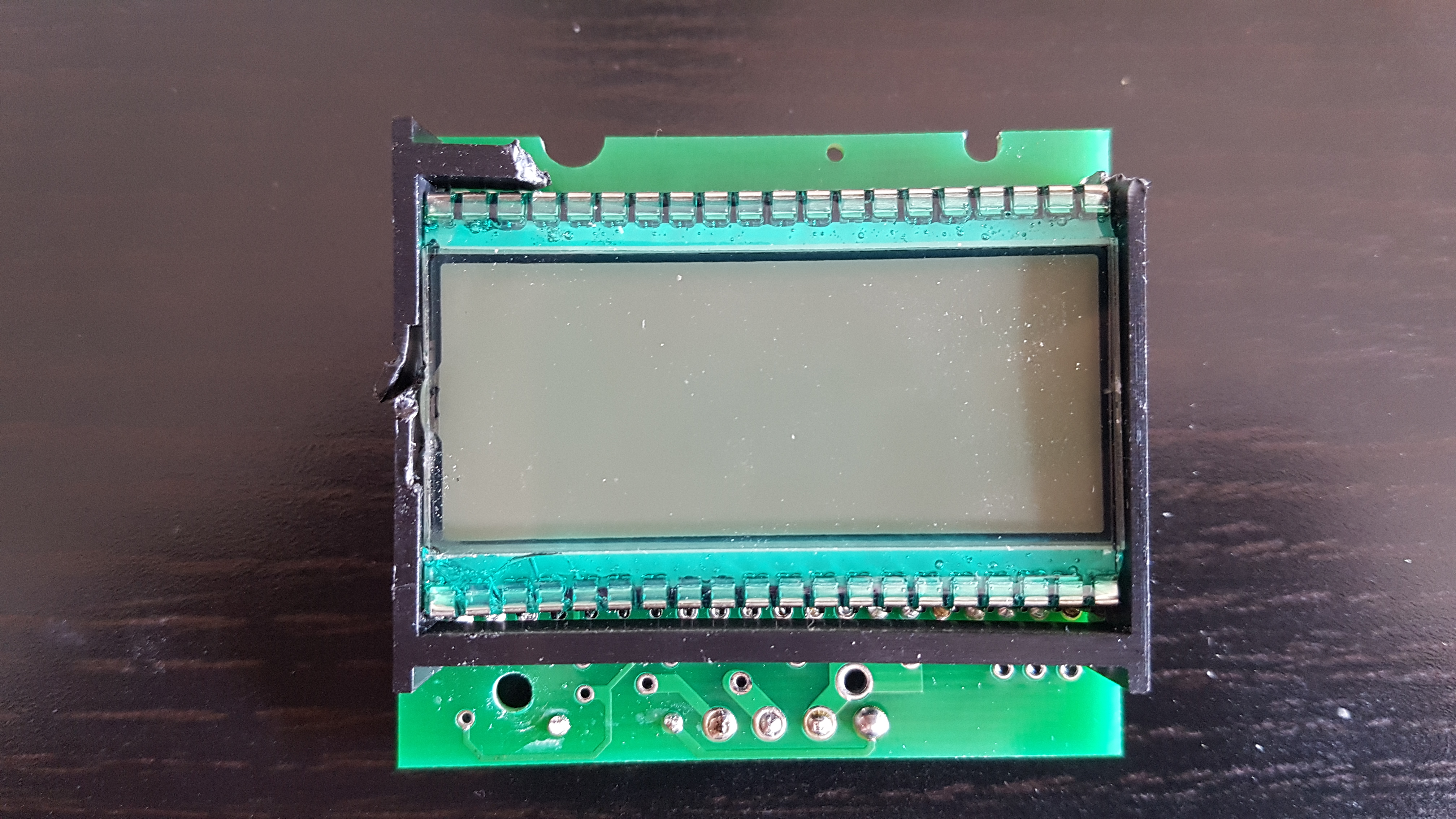

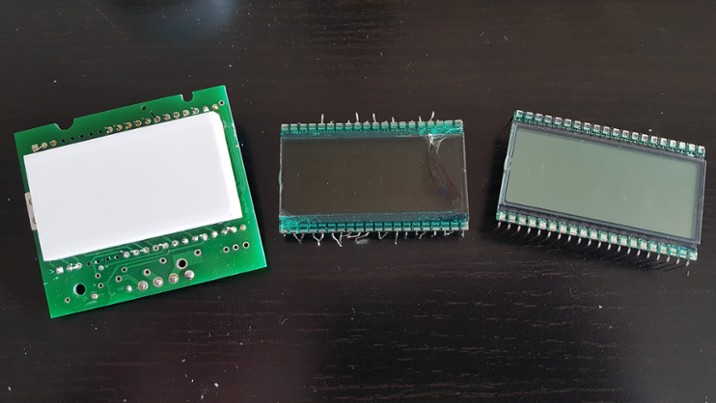

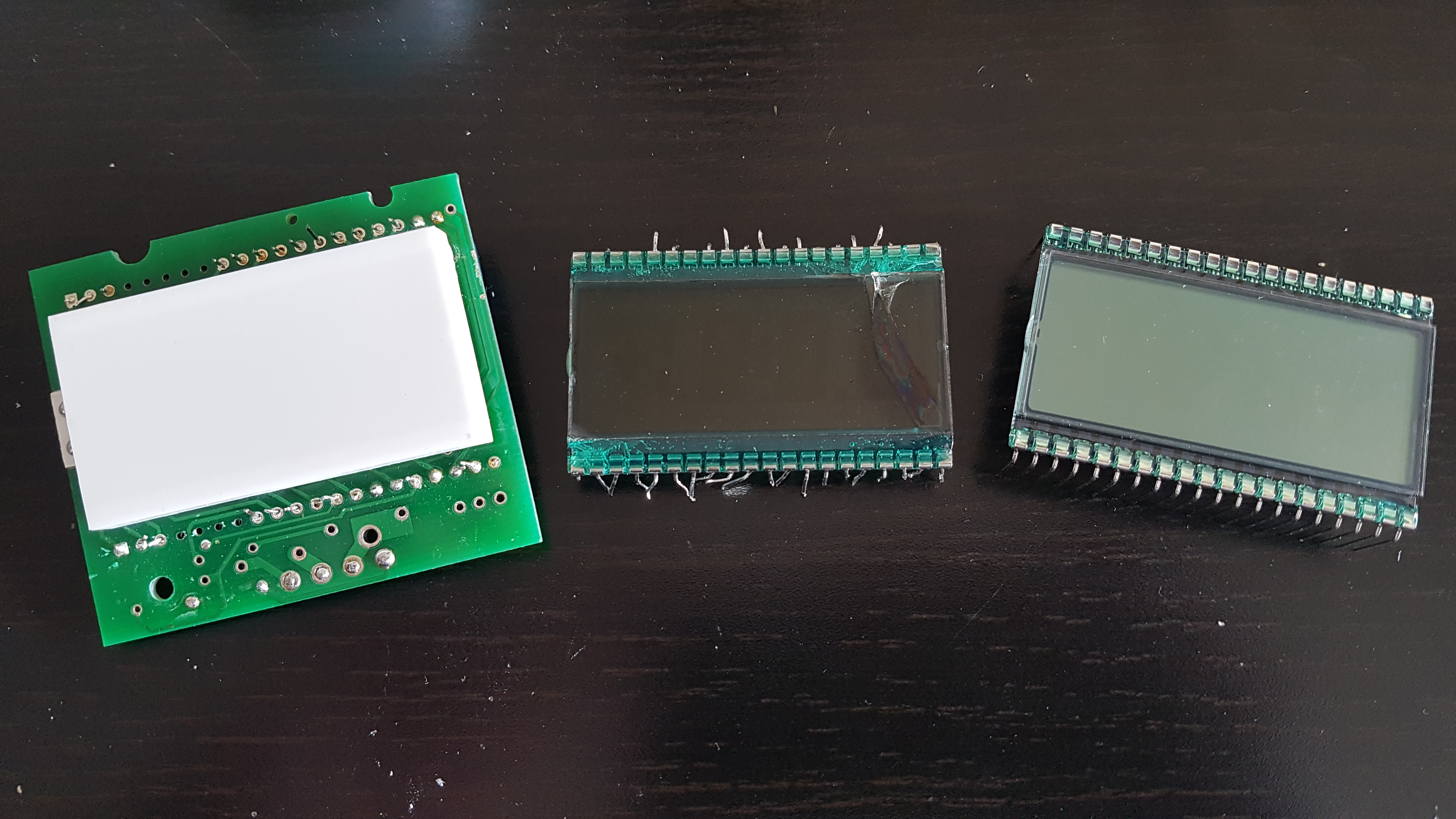

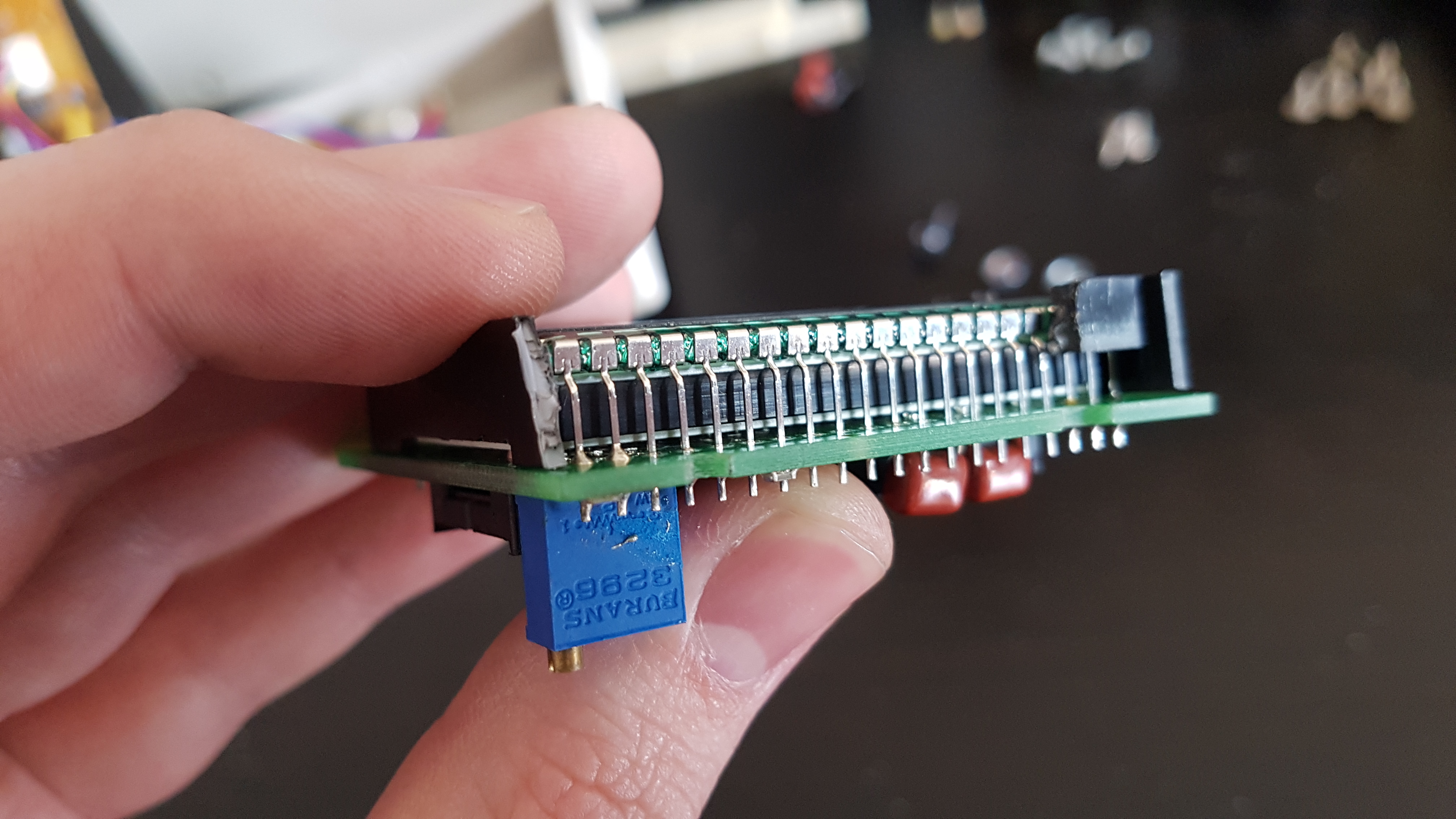

Les afficheurs sont soudés à travers une pièce en plastique qui permet d’éviter que l’afficheur ne soit trop appuyé contre la façade une fois le module revissé. Mais le seul moyen que j’ai trouvé pour retirer les afficheurs était de casser ces pièces en plastique, tans pis. Pour retirer chaque afficheur, le plus simple est de couper toutes les pattes et de dessouder tranquillement chaque morceau de patte qui reste.


Il faut bien faire attention de repérer la petite bulle sur le coté. Cela permettra de remettre l’afficheur dans le bon sens (c’est mieux).

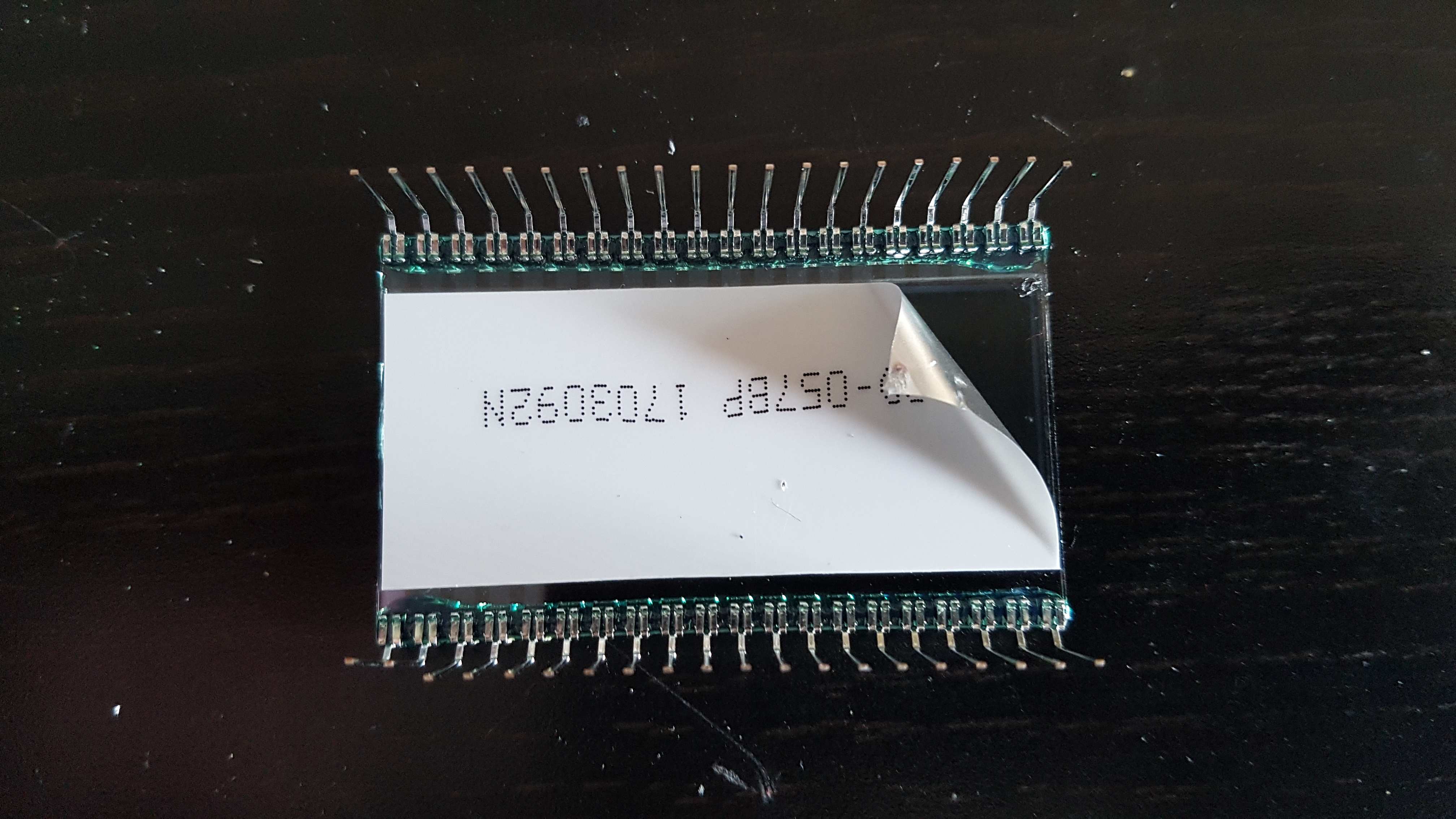

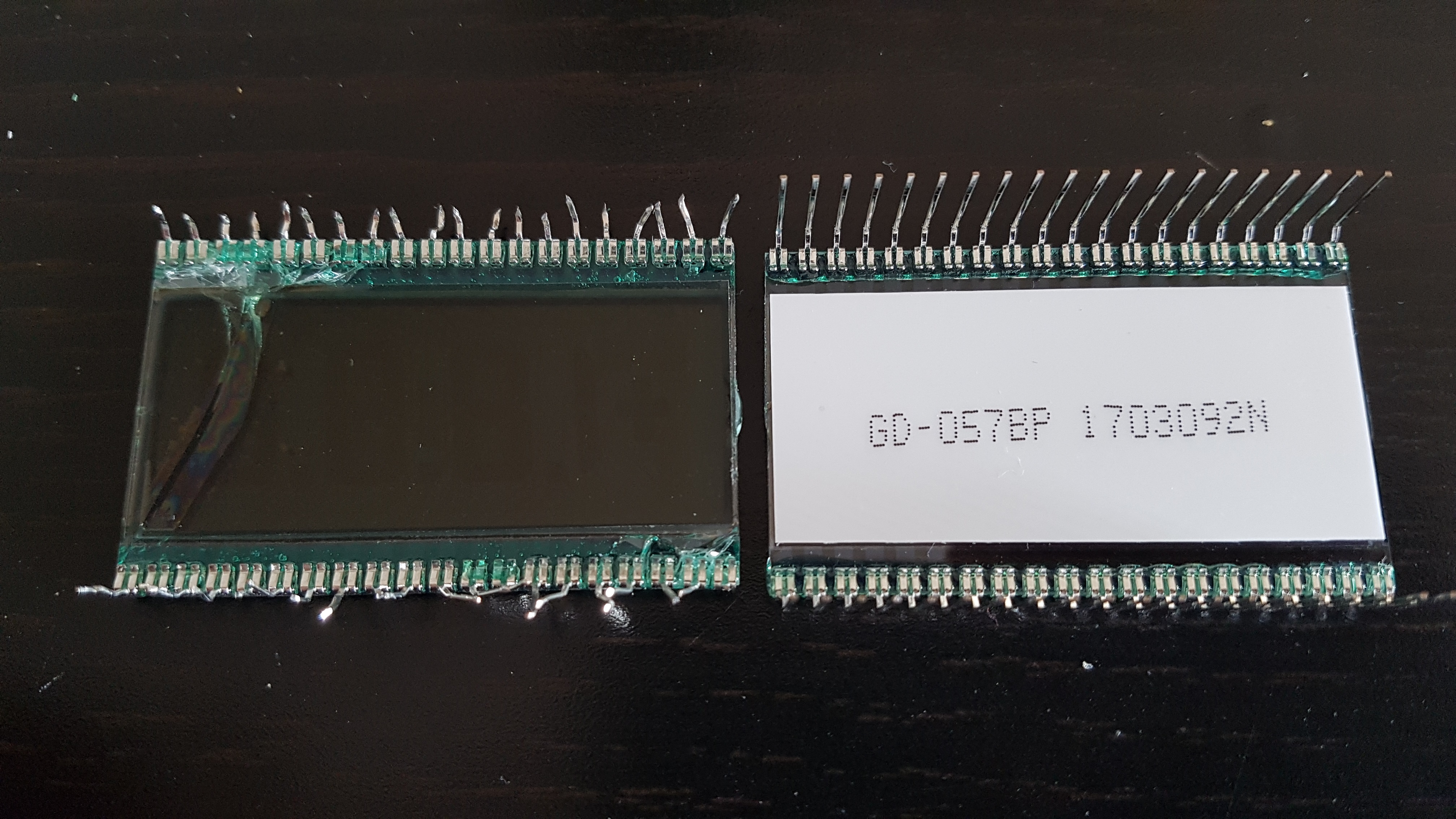

Le module possède un élément de rétroéclairage vert. Il faut donc retirer délicatement le film réfléchissant à l’arrière de l’afficheur neuf.

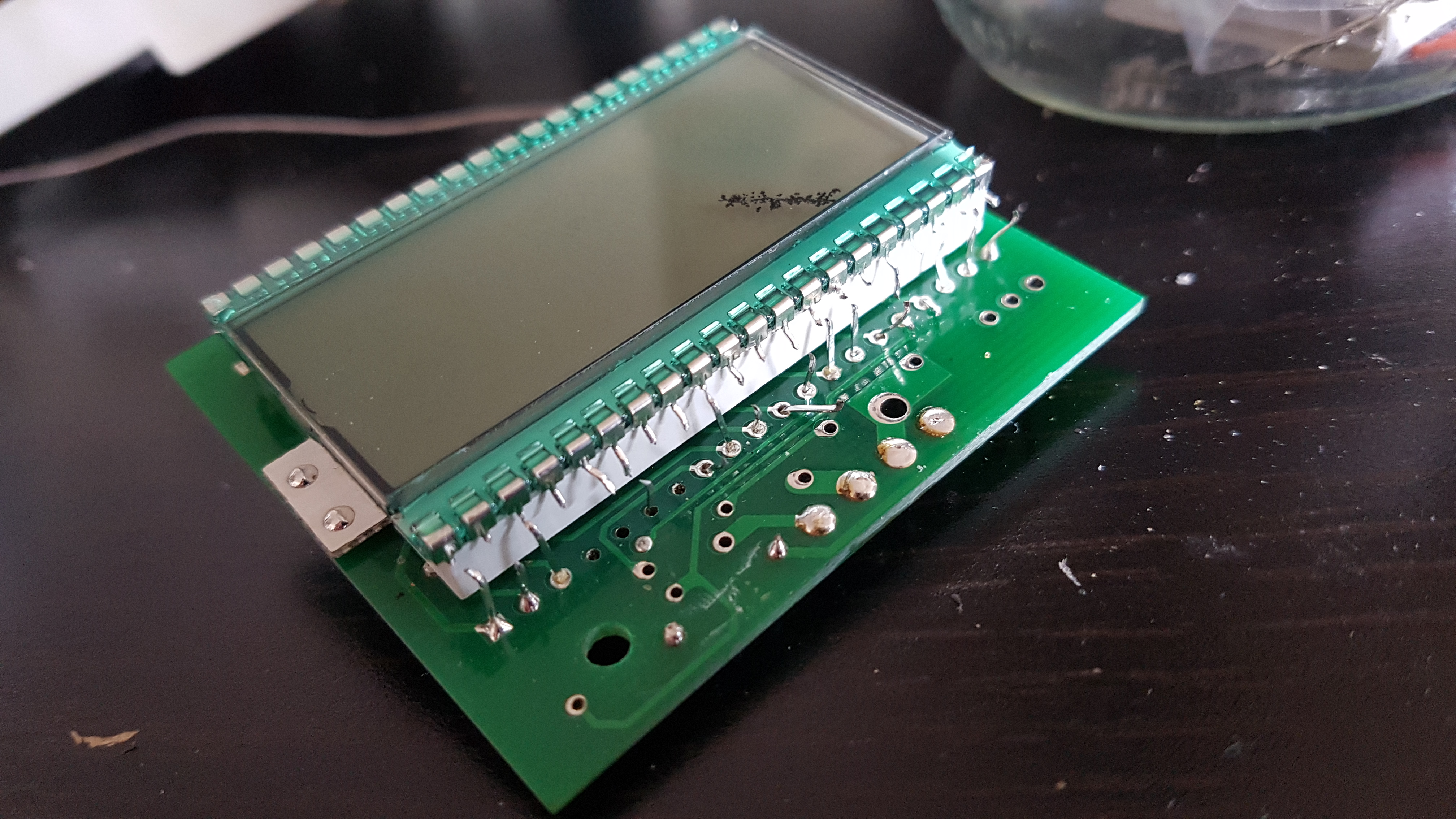

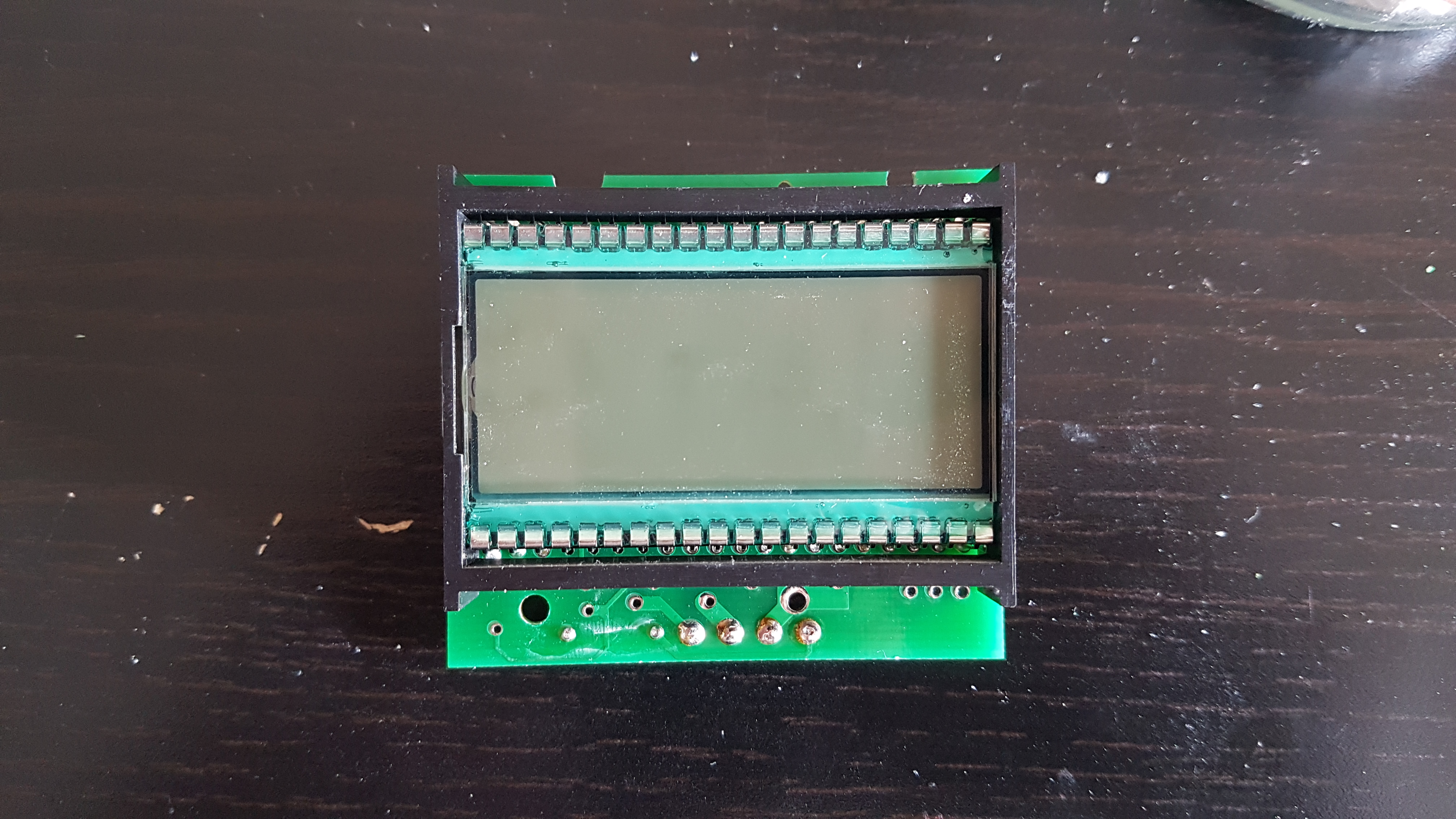

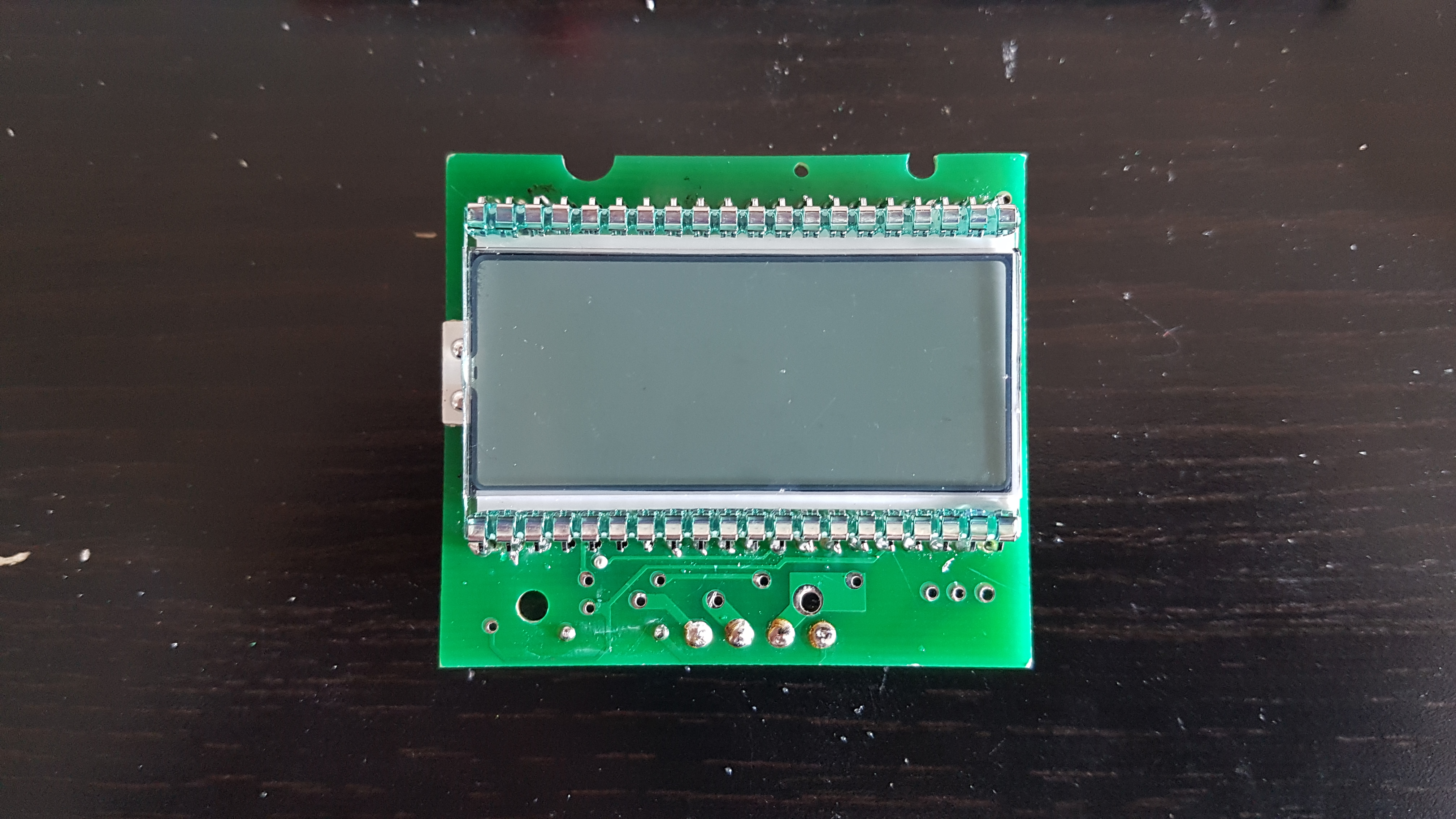

Si tout se passe bien, ça une bonne tête ! Par contre, il y a un truc pour lequel j’ai galéré : les pistes ne sont pas très bien collés, du coup, lorsque je dessoudais les morceaux de pattes, certains pistes partait avec. J’ai donc fait quelques réparations de pistes en grattant le vernis.


Je reconnecte et revisse les 2 modules, j’allume ... pouf ça marche ! Par contre, c’est pas très bien calibré.

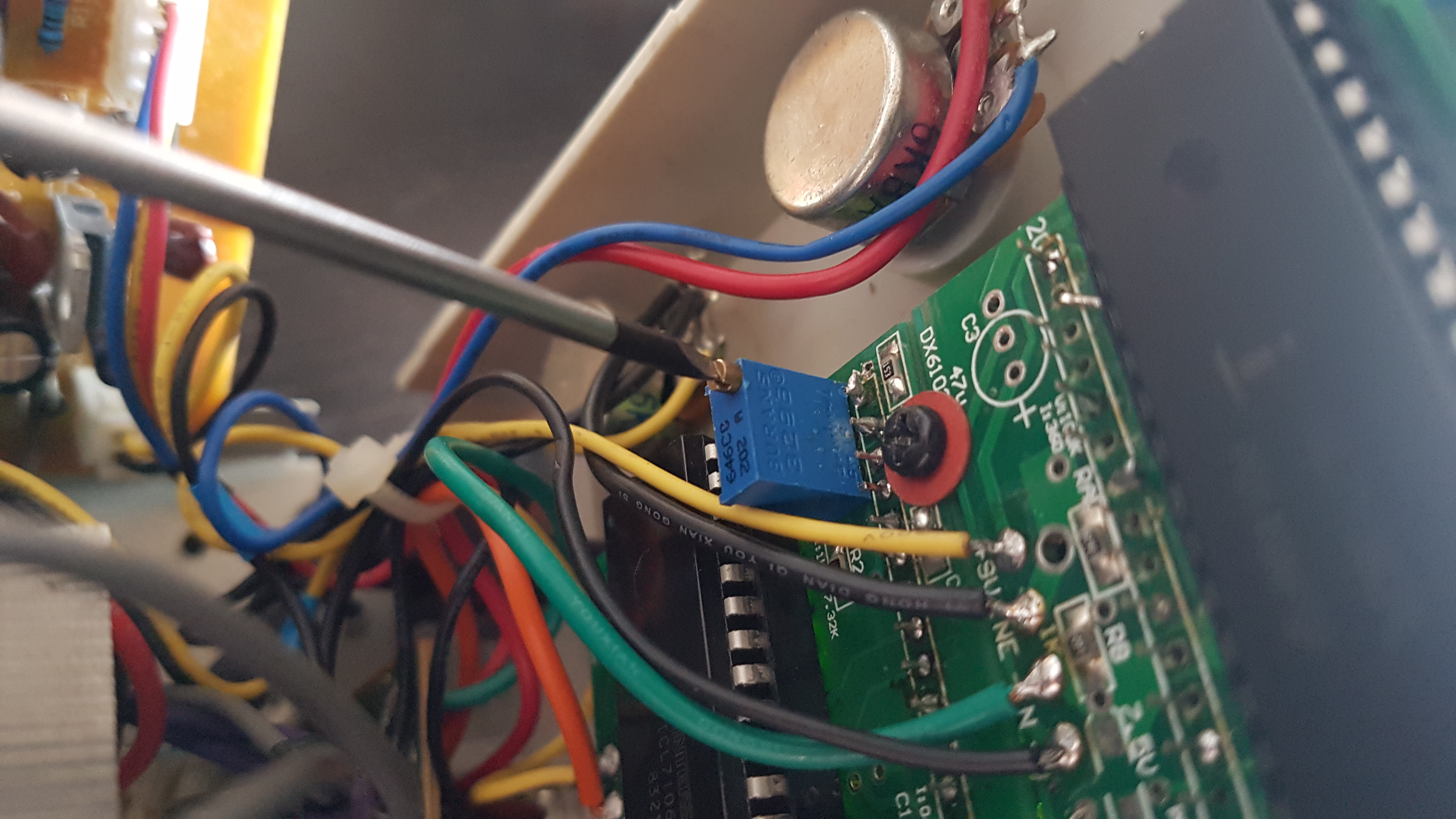

Le calibrage des modules se fait avec un potentiomètre multi-tour. J’avais dû le triturer lorsque le module était encore en panne cherchant d’où elle pouvait venir.

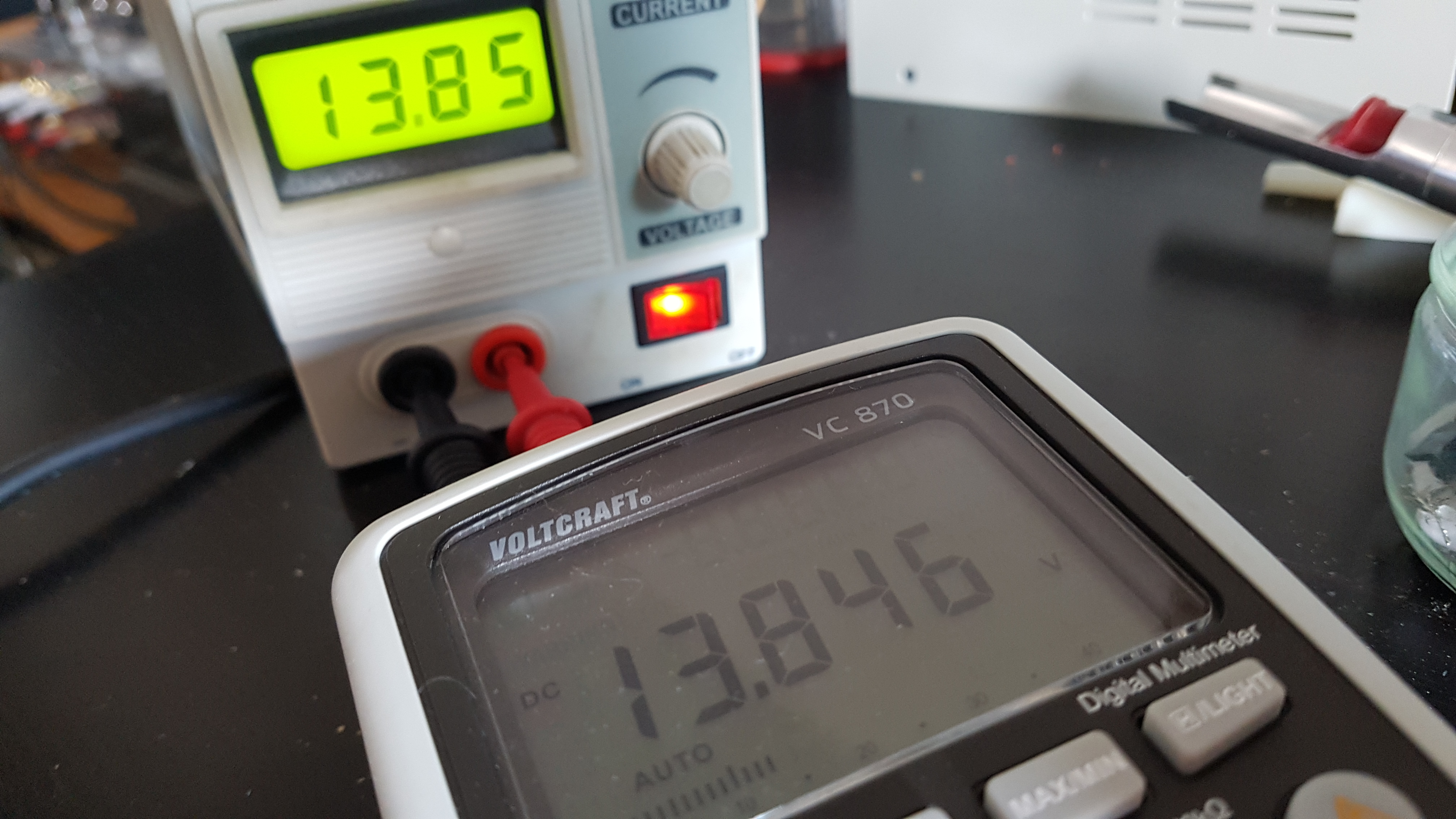

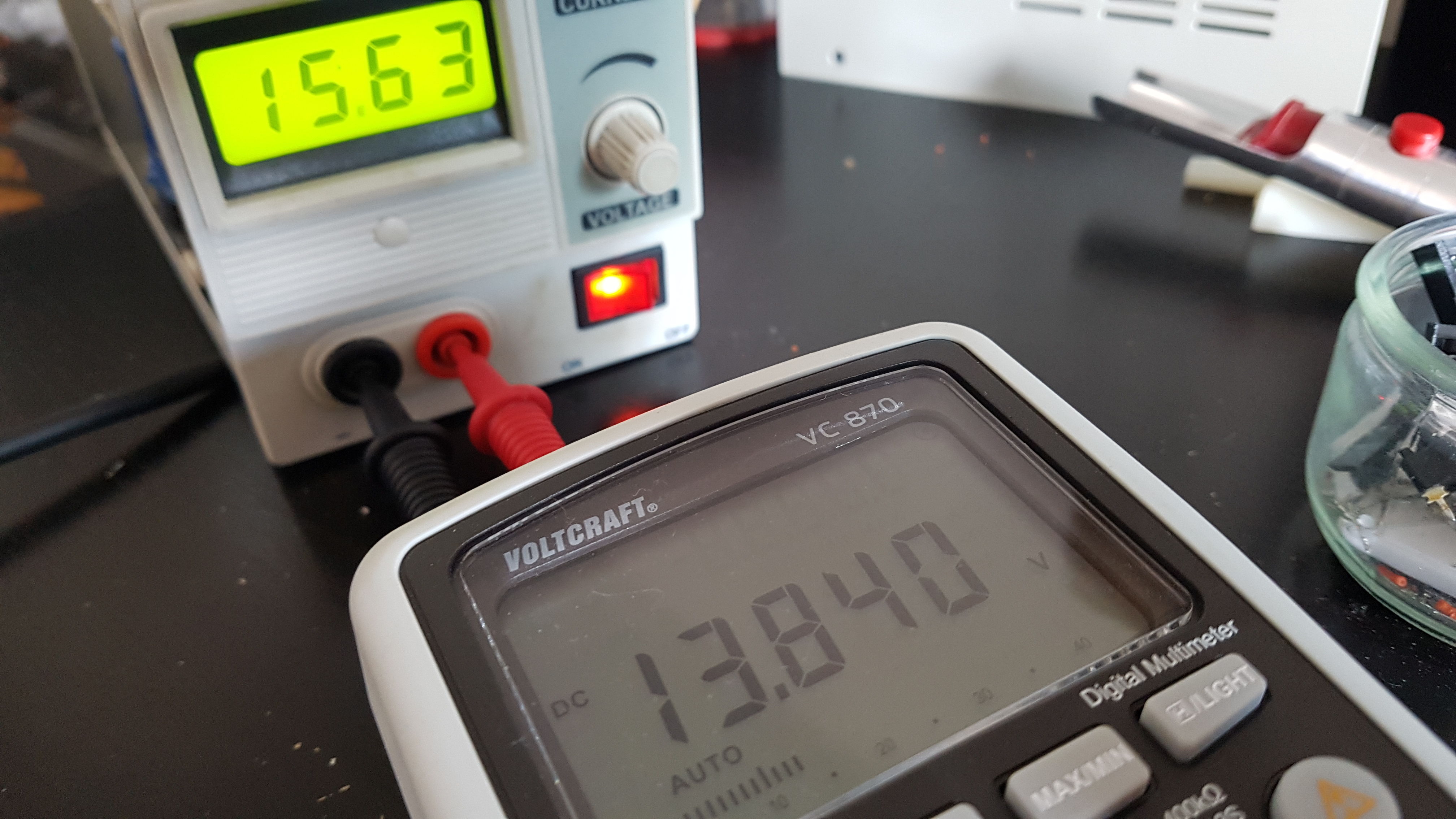

Mais ... il y a un truc bizarre. J’ai mis le réglage de tension à fond et je n’ai que 13,8V ? J’avais jamais connecté de voltmètre avant lorsque les modules fonctionnaient. Ce pourrait-il que la calibration de l’alimentation elle-même soit aussi mauvaise ? Je n’ai touché à aucun autre potentiomètre que ceux des modules voltmètre/ampèremètre. Bref... après quelques recherches, en remontant les fils du potentiomètre de réglage de tension, je trouve un autre potentiomètre qui permet de régler la tension maximale à 15V. Ils aurait pu mettre un potentiomètre multi-tour, c’est galère de régler à 15,00V à 0,01V près avec un potentiomètre basique.

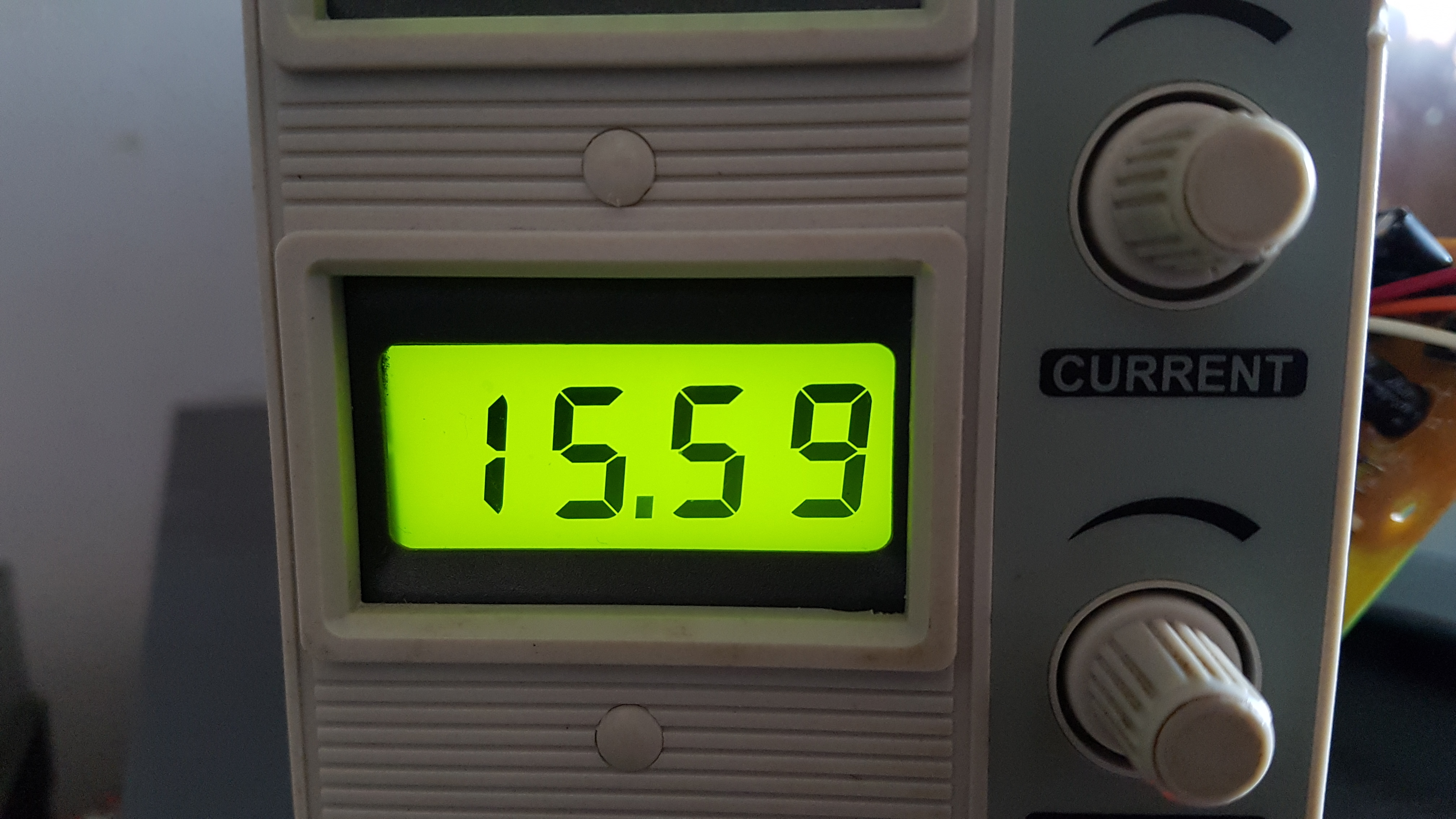

Pour la petite histoire, la valeur maximale du potentiomètre donne une tension à 15,59V.

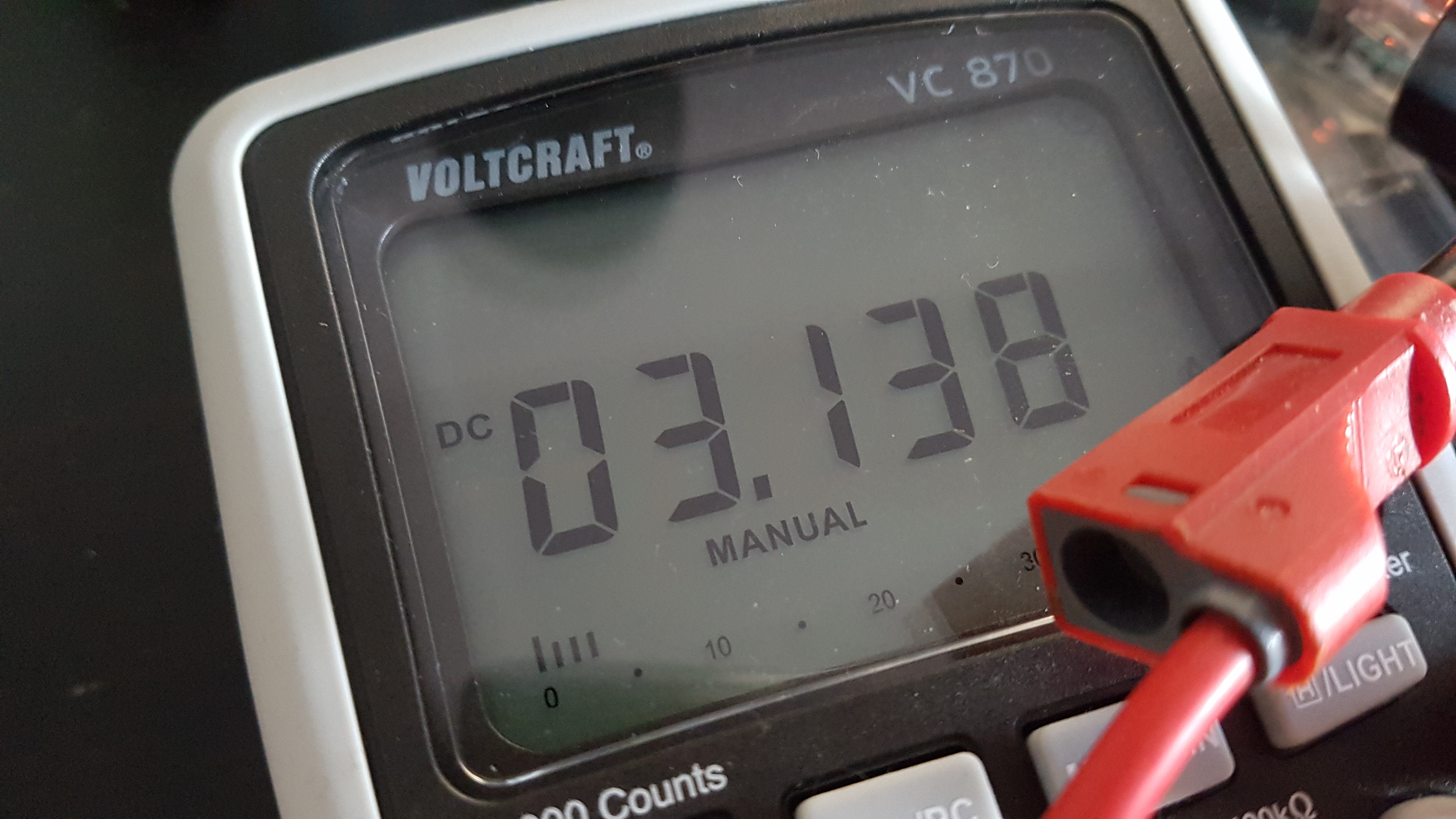

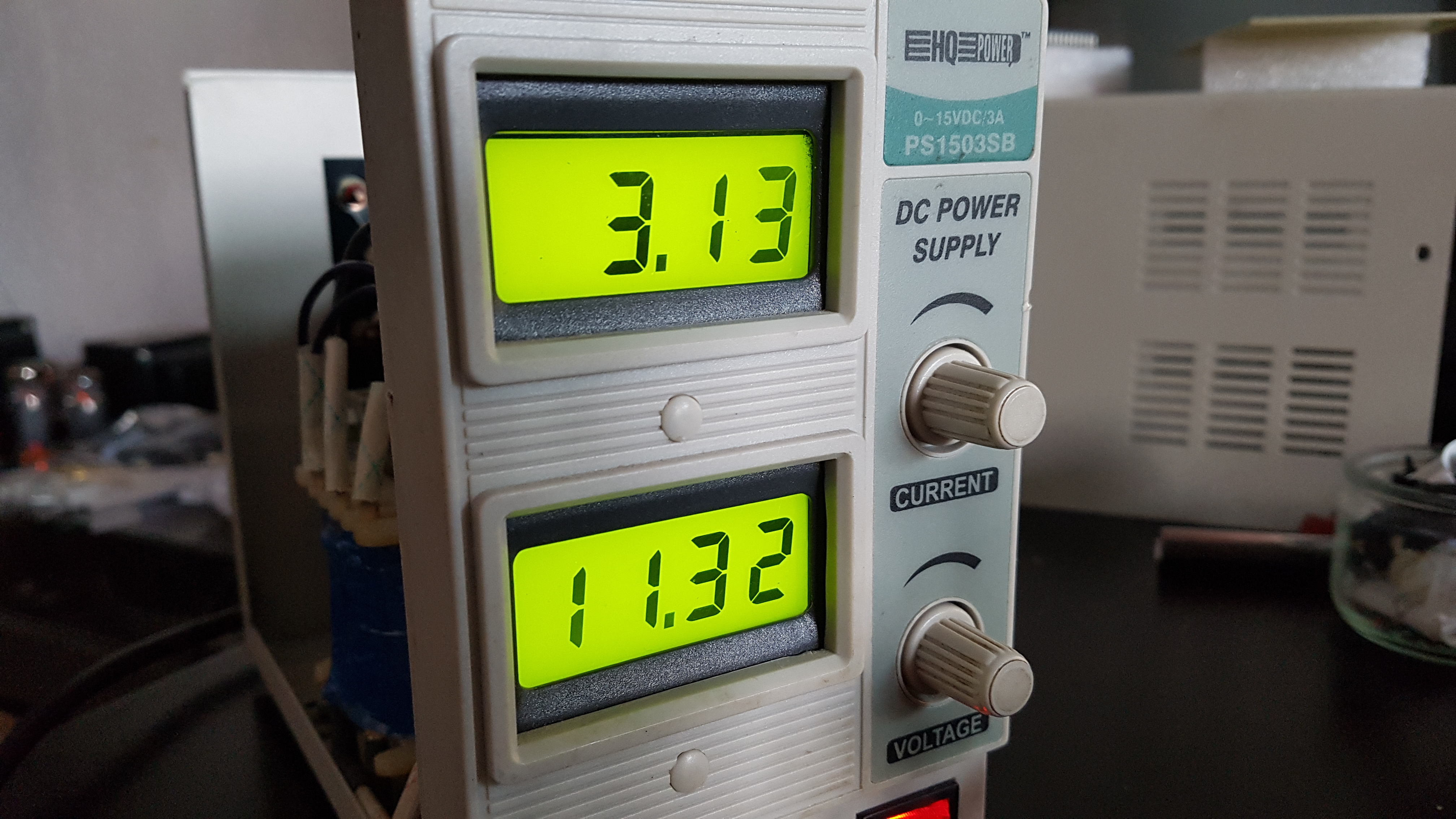

On passe au calibrage du module ampèremètre en appliquant une charge suffisante (à fond quoi ! ^^). Curieusement, cette alimentation à une limite maximale d'intensité à 3,13A. Peut-être qu'il y a un autre potar pour calibrer ça mais pour 130mA en plus on peut laisser ! :)

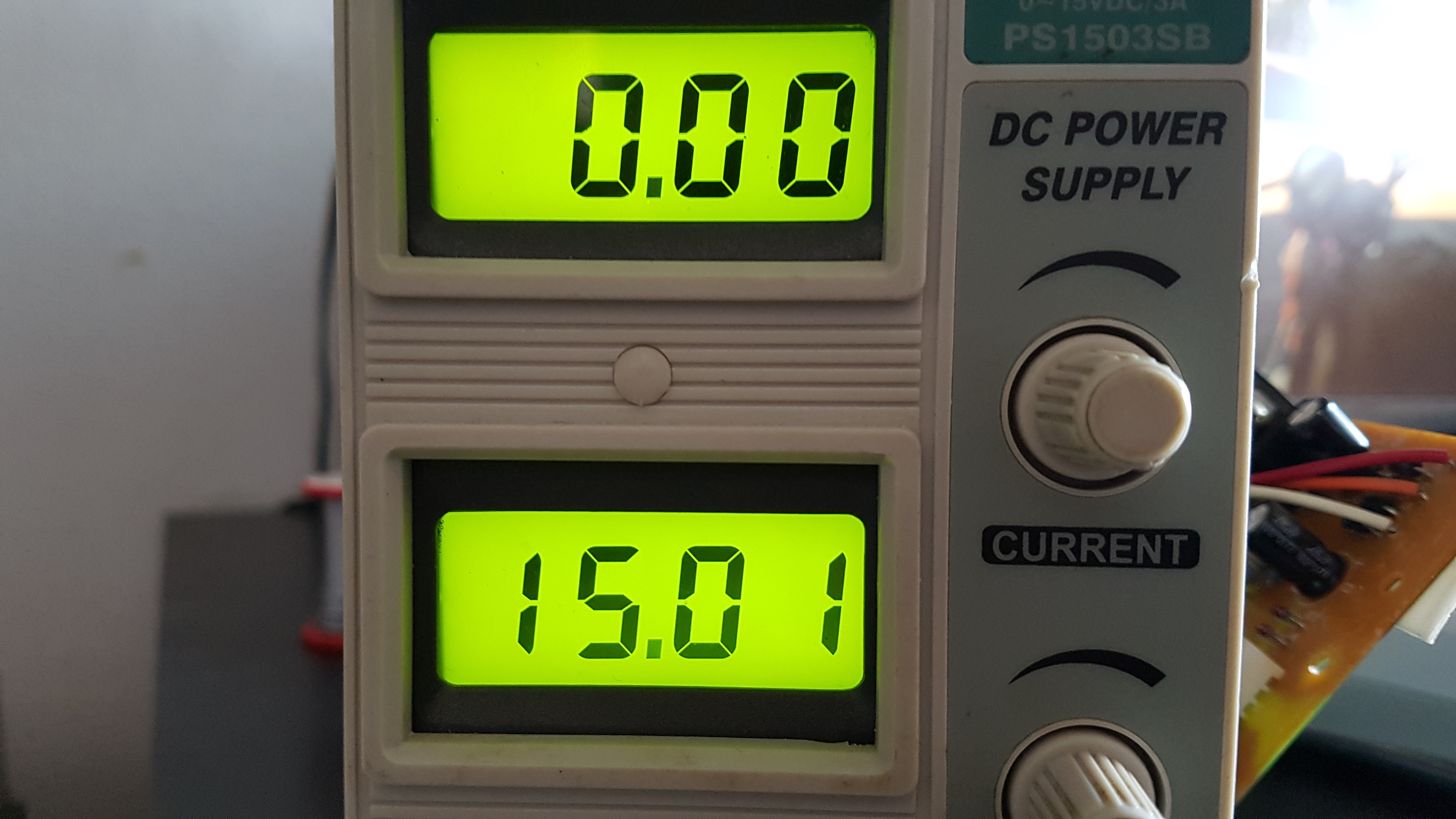

Et voilà avec une alimentation qui est repartie !

Cahouete
12 Janvier 2018 16:03
Super article ! J'ai la même avec le même problème. Juste sur internet je ne trouve pas les écrans de remplacement vous les avez trouvé où s'il vous plaît ?

Jelora
12 Janvier 2018 18:49
C'est des écrans génériques 3,5 digits (2000 points) :
https://www.gotronic.fr/art-afficheur-lc1048-2194.htm
http://www.conrad.fr/ce/fr/product/185663/Ecran-LCD-SE-6902-blanc-noir-l-x-h-508-mm-x-305-mm-1-pcs

11 Mai 2018 12:47
great site! I have the same powersupply and facing problems with the current display. It's a pity your site is in french...

Jean noel
2 Septembre 2018 22:05
Bonjour,
Mon alim vient de rendre l’âme. C'est exactement ce modèle que tu décris.
Le primaire du transfo a cramé. Saurais tu s'il s'agit d'un modele que l'on trouve dans le commerce ou bien y a t-il aucun espoir de trouver le même ?
Merci bien pour ton aide.

Jelora
9 Septembre 2018 12:41
Je n'en ai aucune idée.
