Teardown/Démontage multimètre Velleman DVM890

L’autre jour, lorsque je tentais de trouver la panne sur mon vieux oscilloscope Hameg qui a lâché, j’ai voulu utiliser mon multimètre pour vérifier les tensions au niveau des potentiomètres de réglage de la luminosité et du focus. Je positionne les pointes de touche du multimètre, j’allume ... *CRRRRRRRRRR* Ah ... bon, j’ai cramé mon multimètre. L’affichage ne fonctionne plus mais le buzzer du testeur de continuité si.

Du coup, vu que c’était un petit multimètre à 20-30€ et qu’il allait partir à la poubelle, je me suis dit que ça serait cool de voir comment il est foutu.

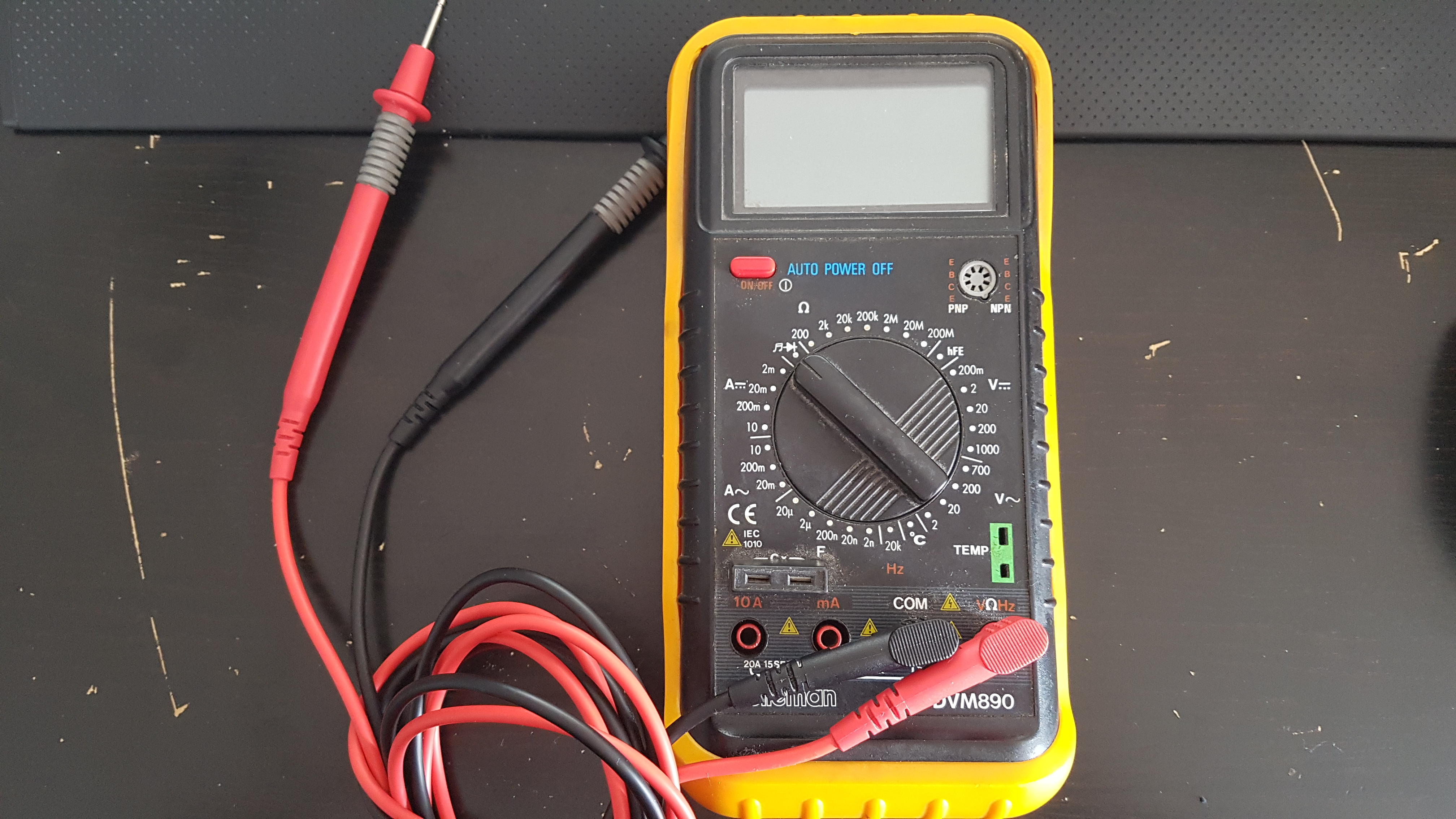

Il s’agit d’un multimètre Velleman DVM890 [pdf], produit aux alentours de 2007, que j’avais acheté dans une petite boutique d’électronique. C’est pas un multimètre de qualité, je ne suis pas sur qu’il soit calibré d’une quelconque façon. Mais bon, pour de l’électronique amateur et s’il n’y a pas besoin d’être sur que la tension est vraiment la bonne à 0,01V près, ça passe. C’est un modèle qui n’est plus fabriqué, remplacé par le DVM892. Il fait l’affaire pendant environ 10 ans.


Donc, c’est partit pour le démontage !

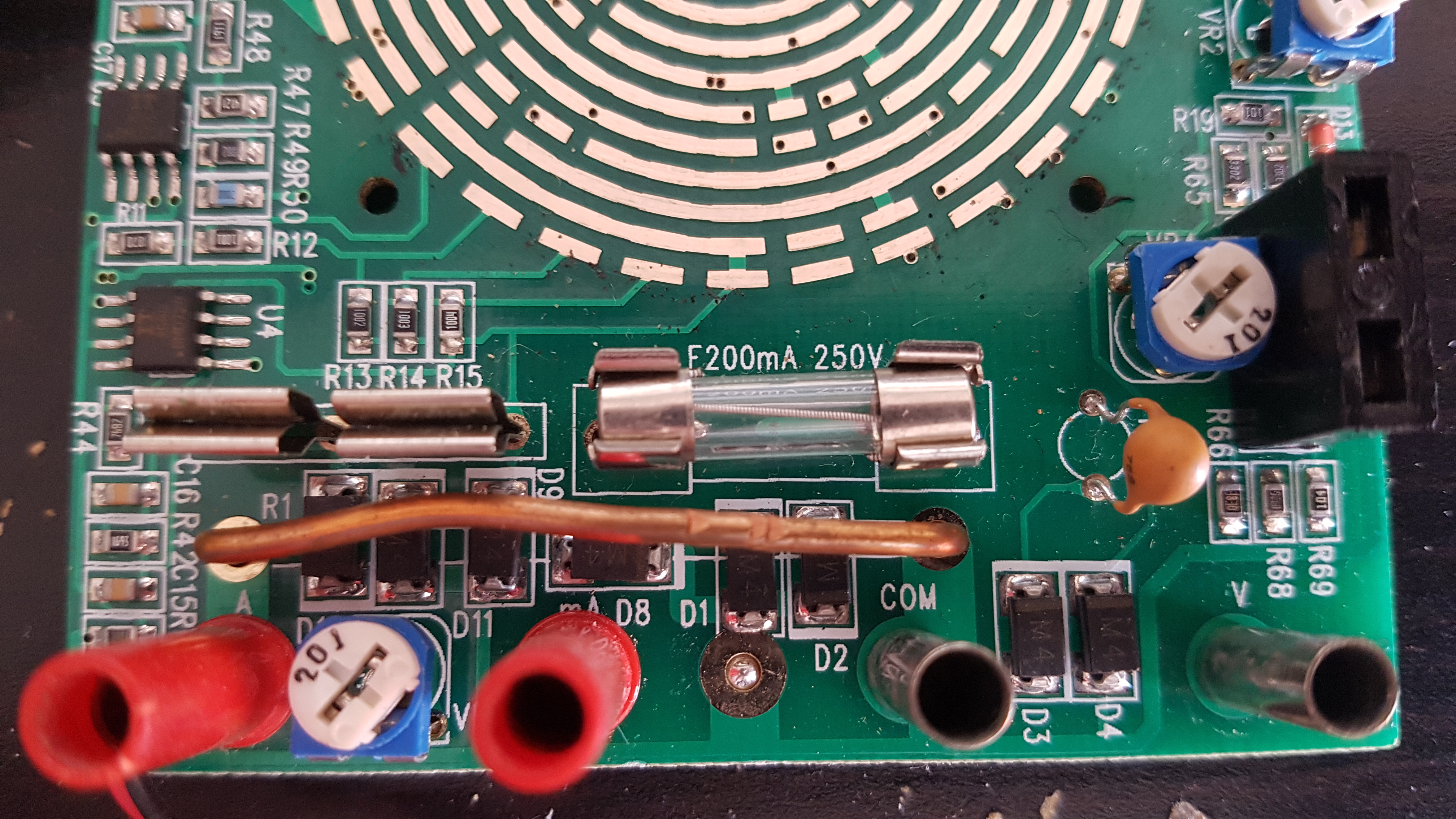

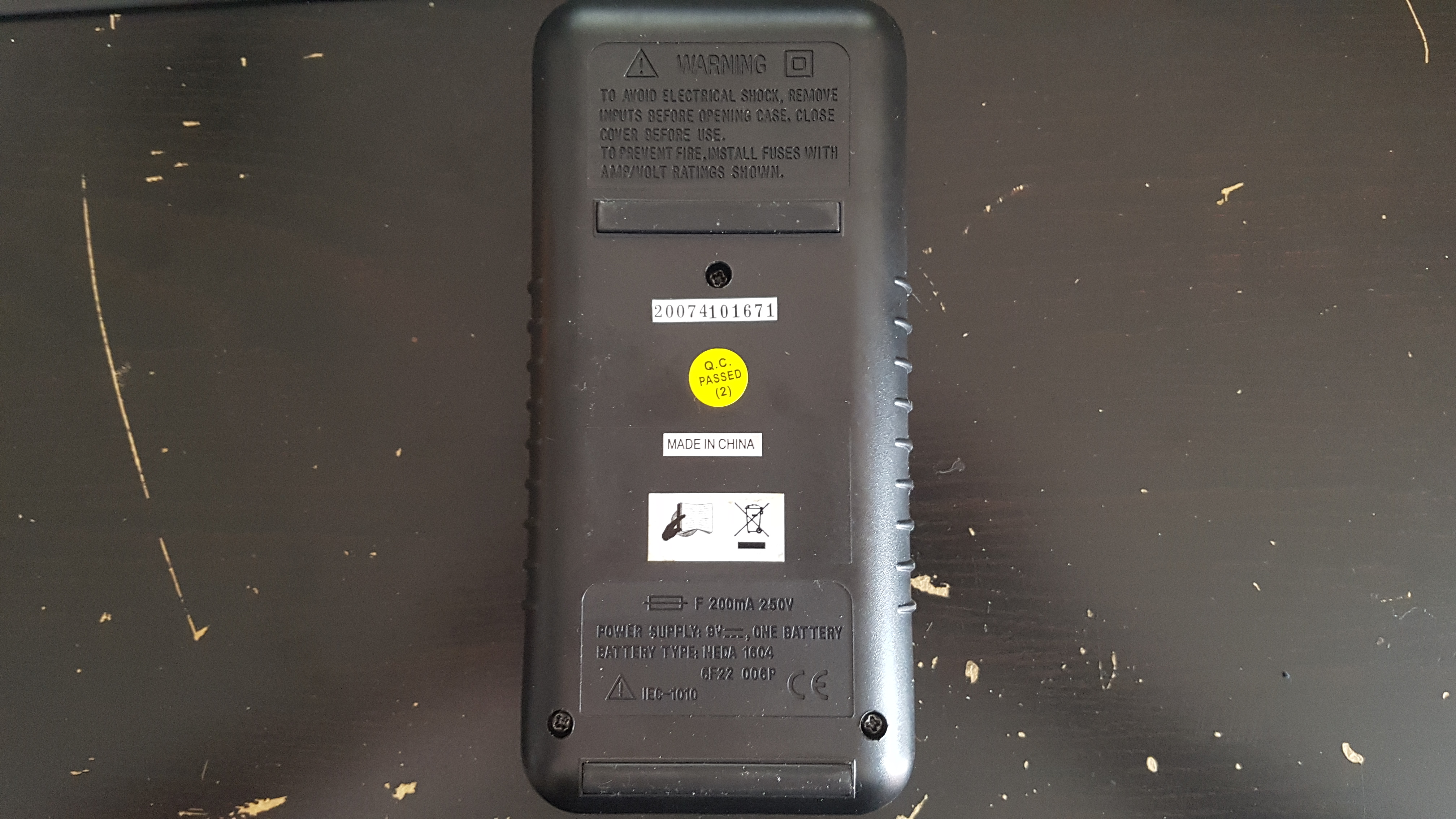

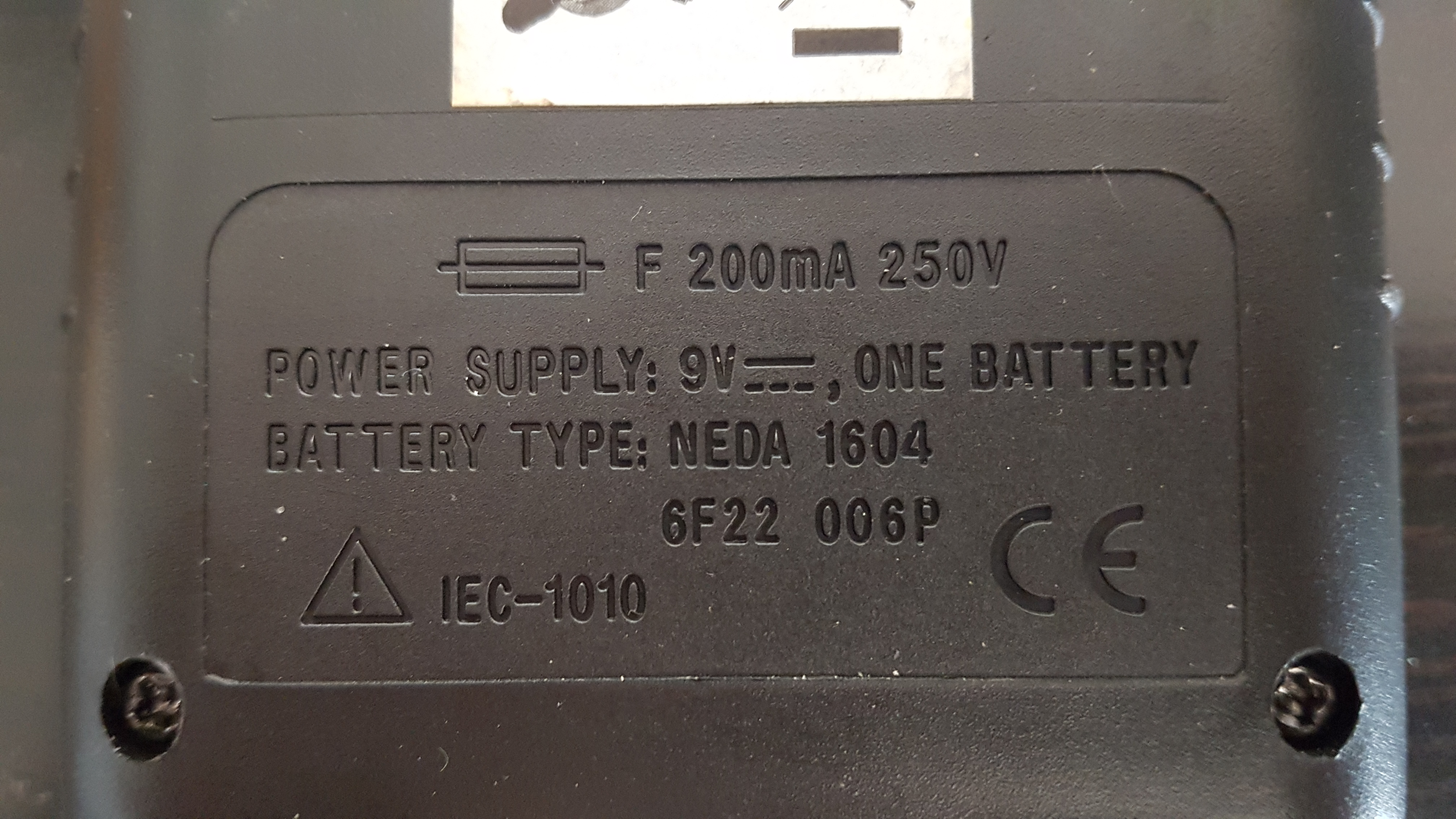

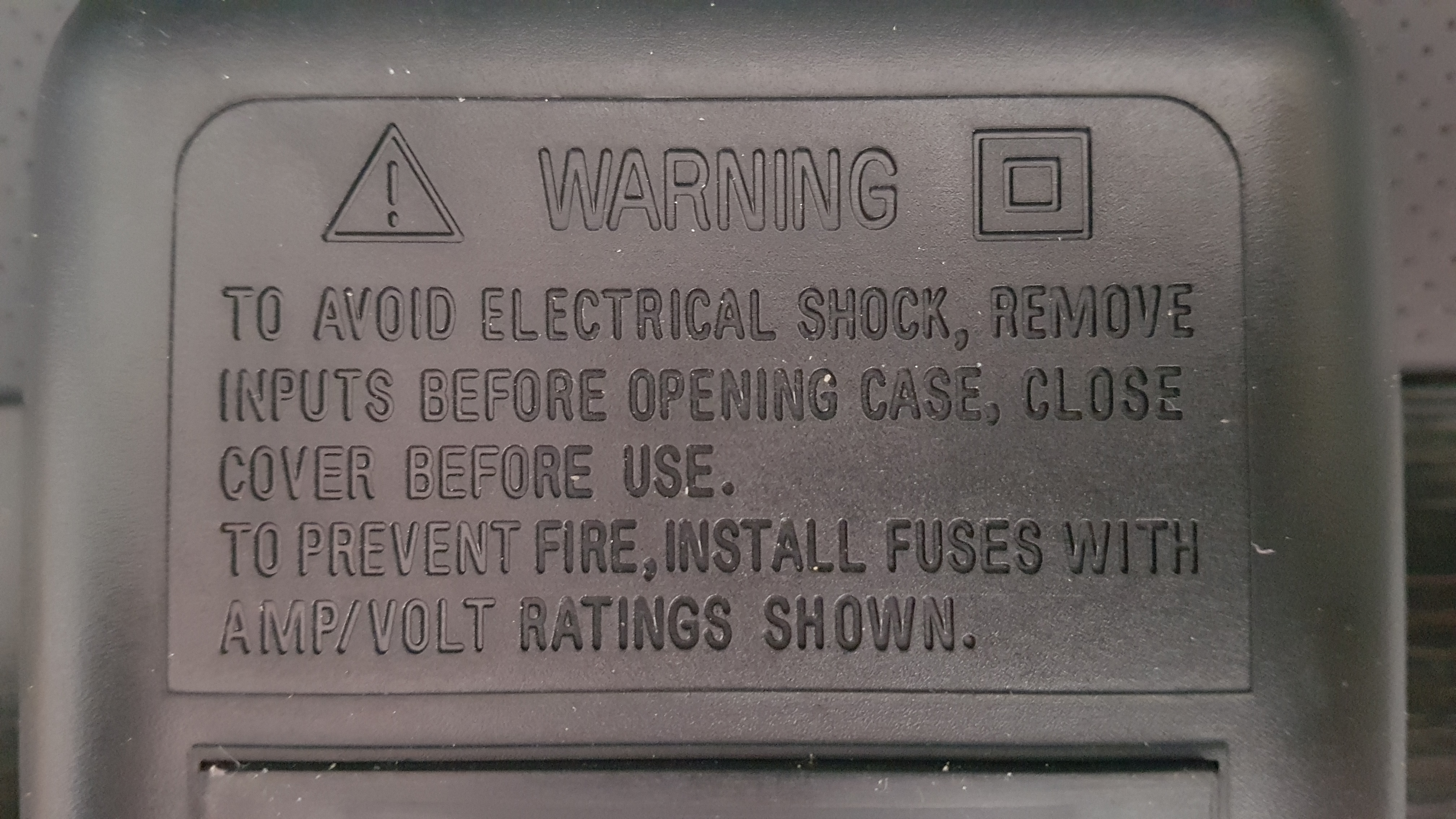

Après retrait de la protection jaune pour l’empêcher de s’abîmer en cas de chute, quelques indications à l’arrière : Il fonctionne avec une pile 9V standard et possède un fusible 250V/200mA standard pour la protection de la mesure des mA.

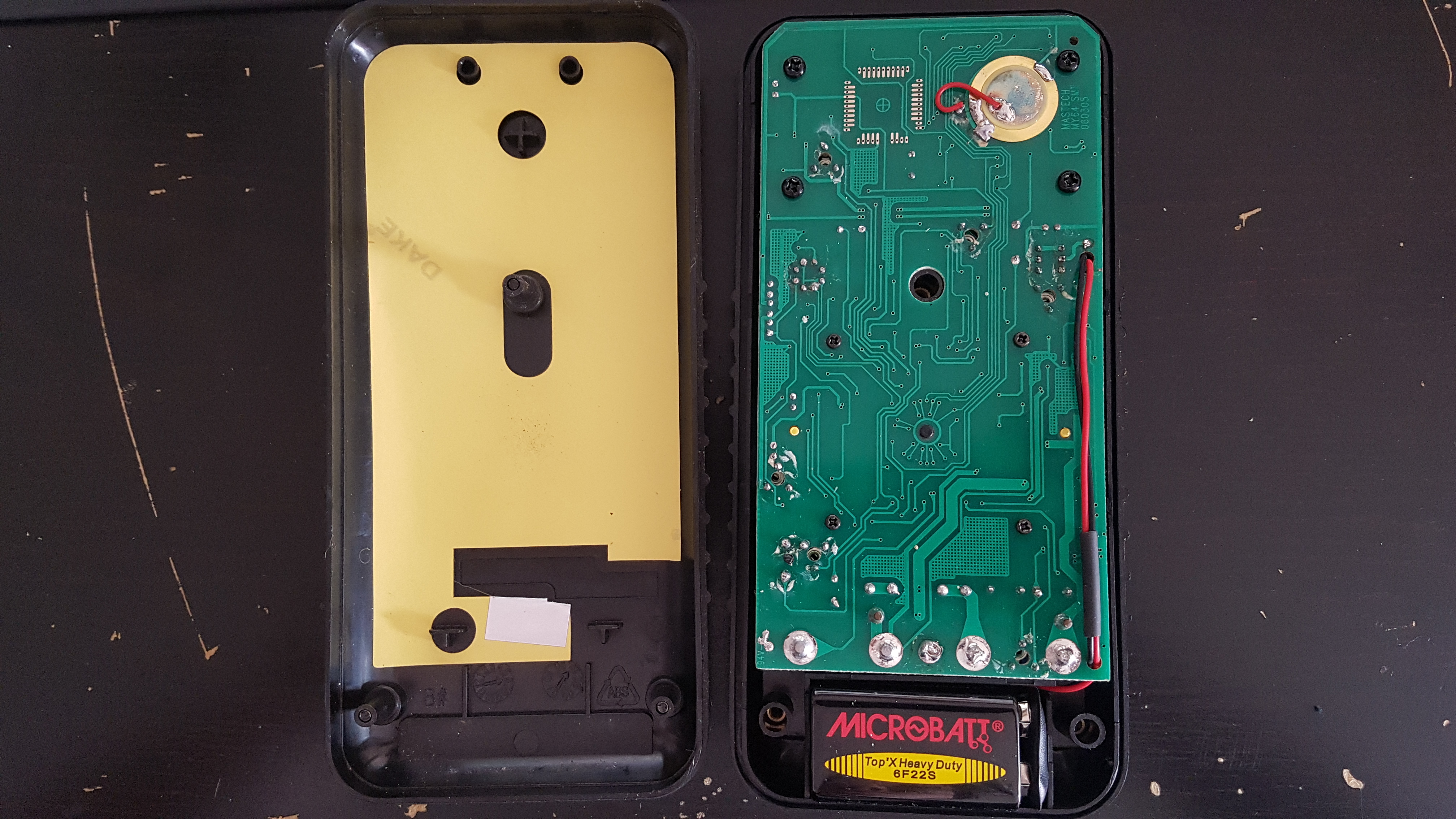

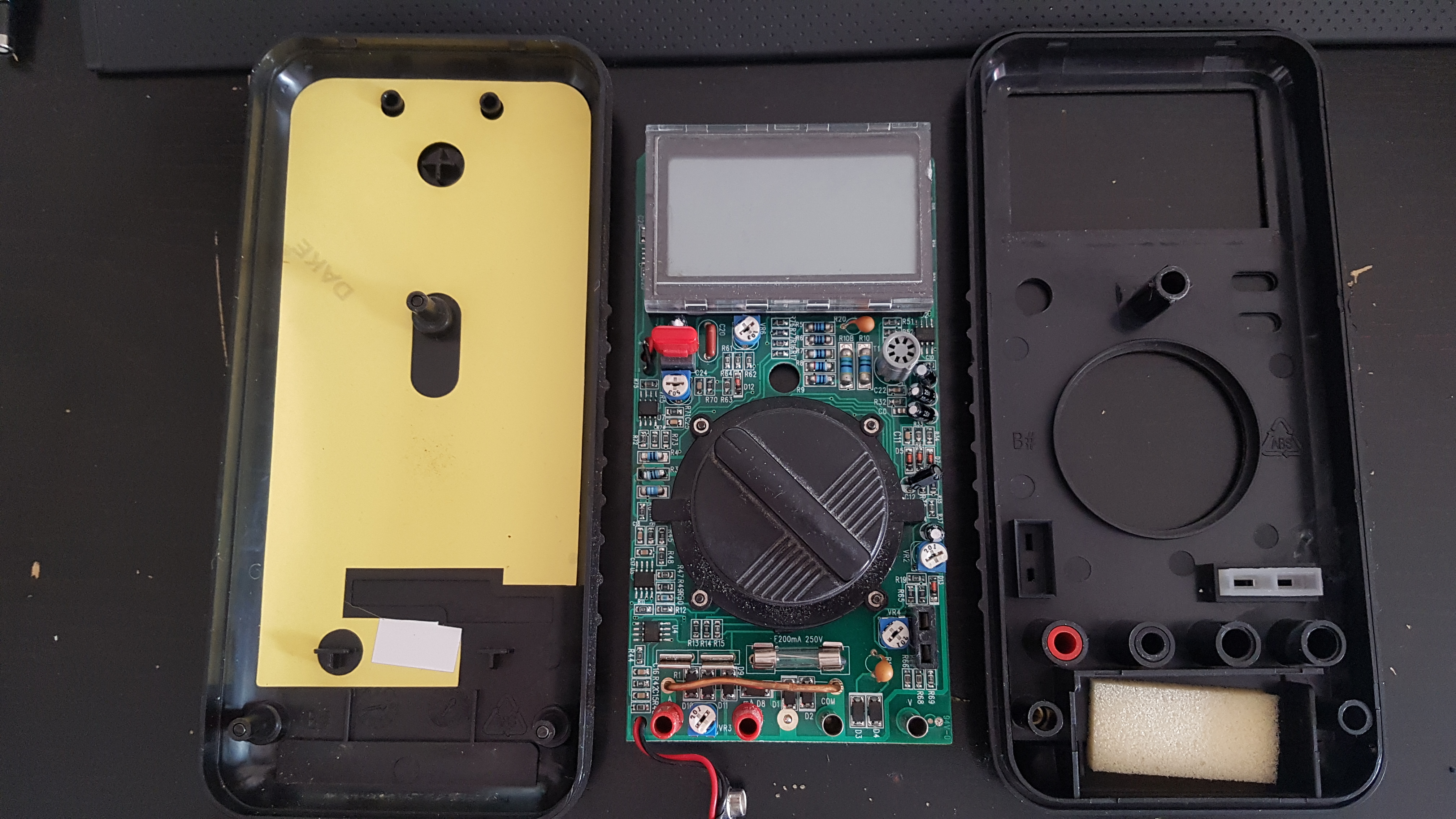

Juste 3 vis permettent de l’ouvrir et le circuit s’enlève facilement sans vis, rien de très compliqué.

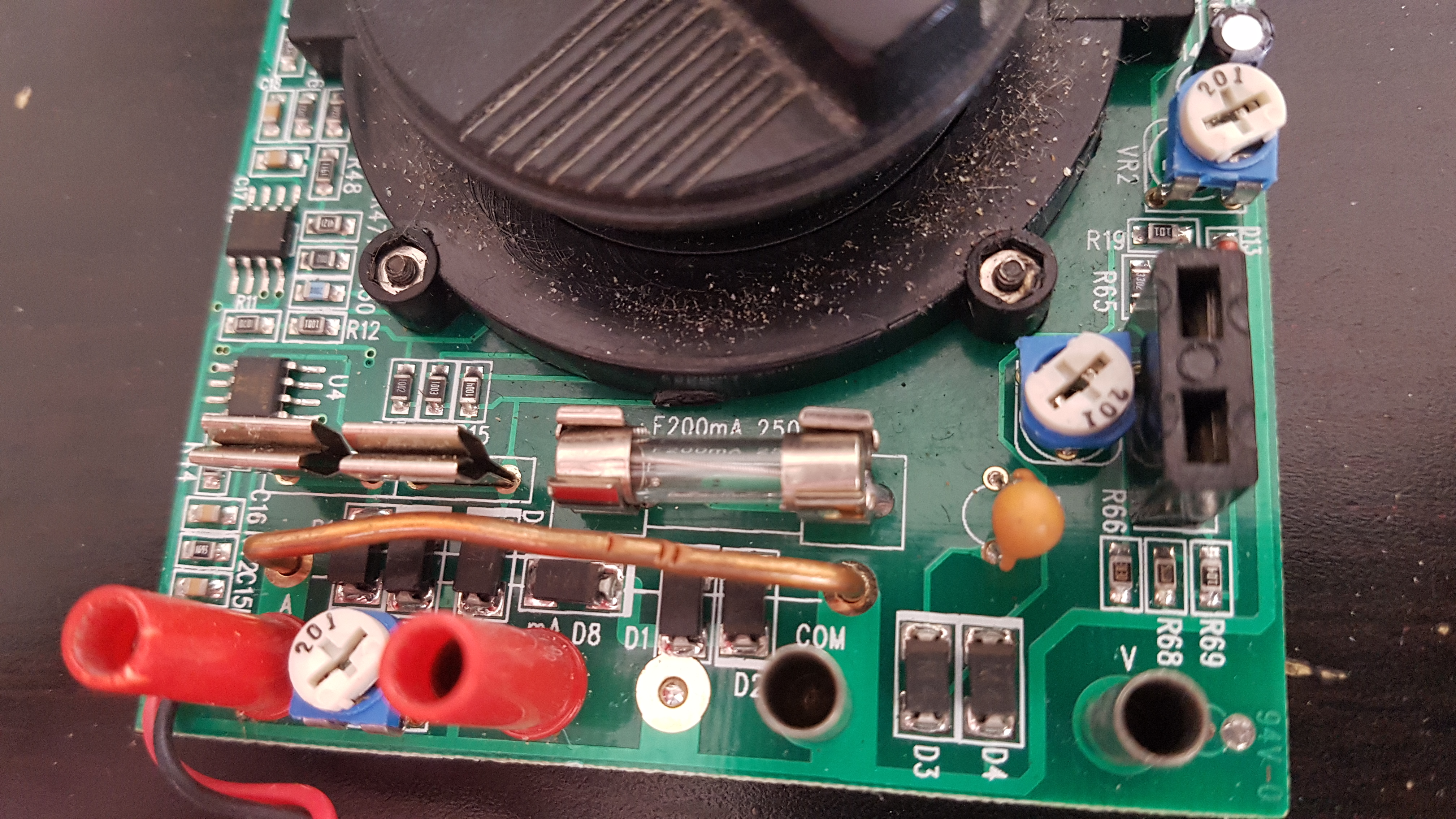

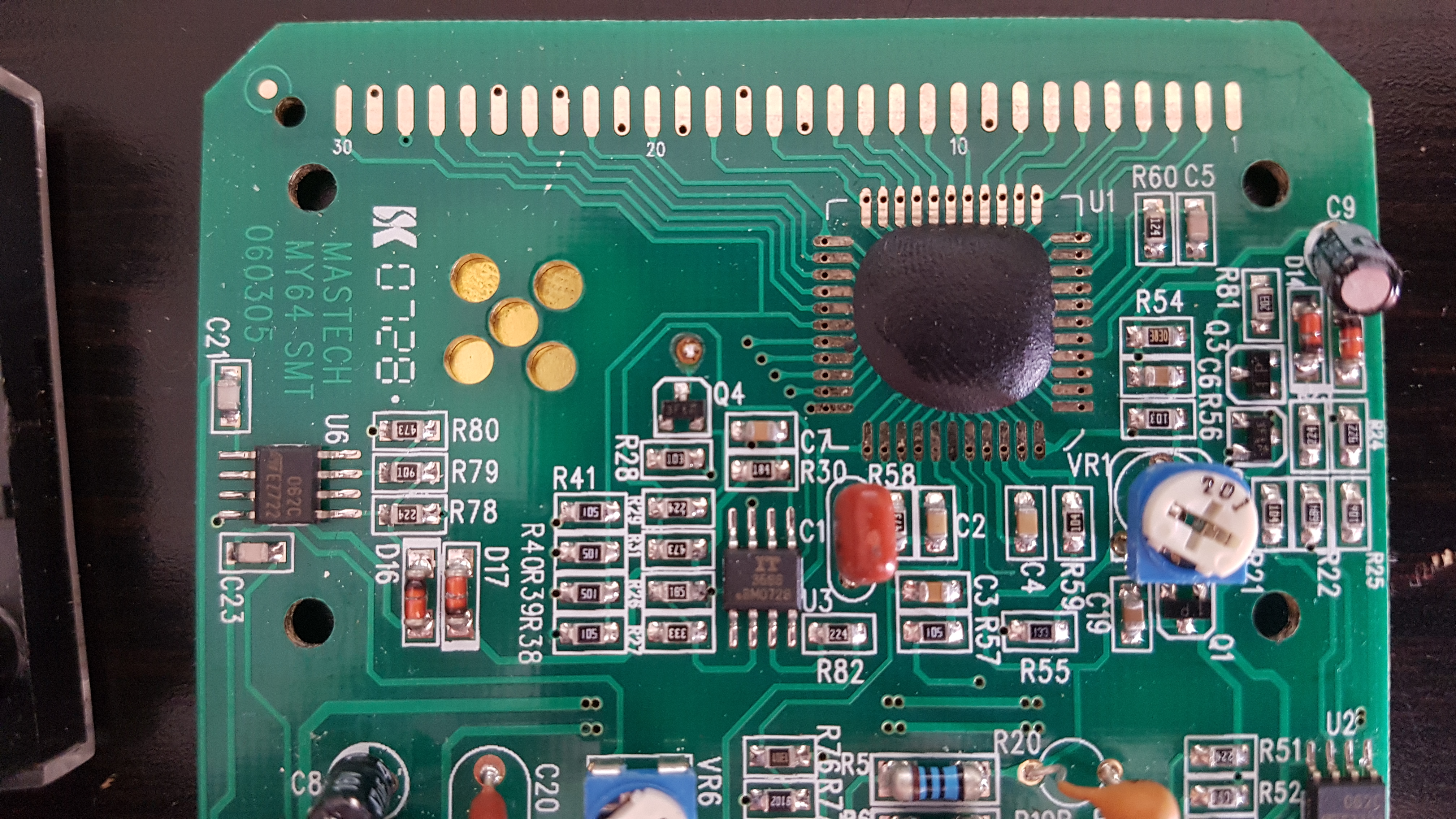

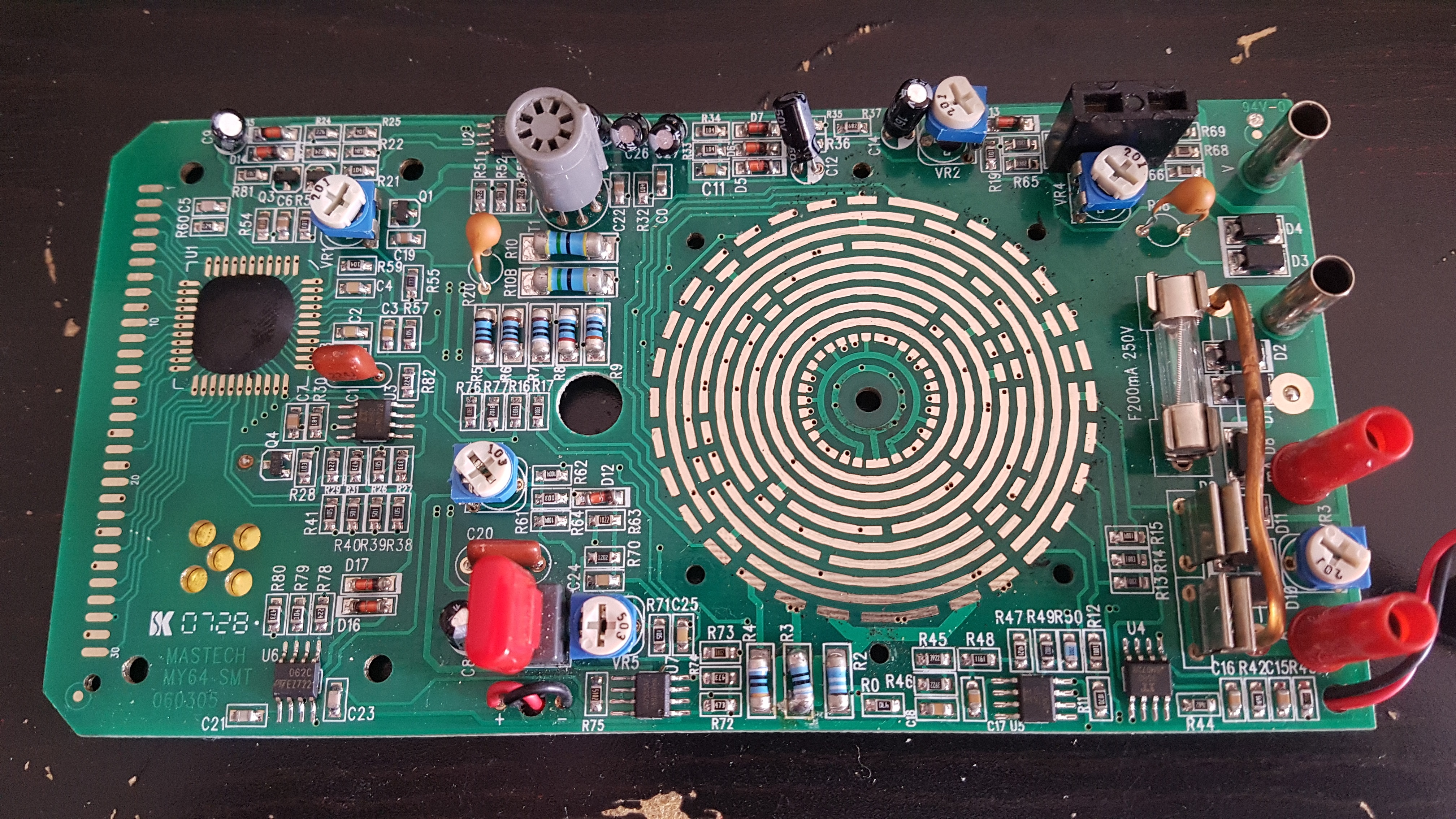

Les composants sont essentiellement du CMS, pas très facile à réparer. La puce qui gère l’affichage (et qui fait la mesure comme les ICL7106 et ICL7107 ?) est une puce custom posée directement sur le circuit, pas du tout réparable (ou alors vous êtes méga fort). Les seules soudures, qui semblent avoir être faites à la main, sont très baveuses.

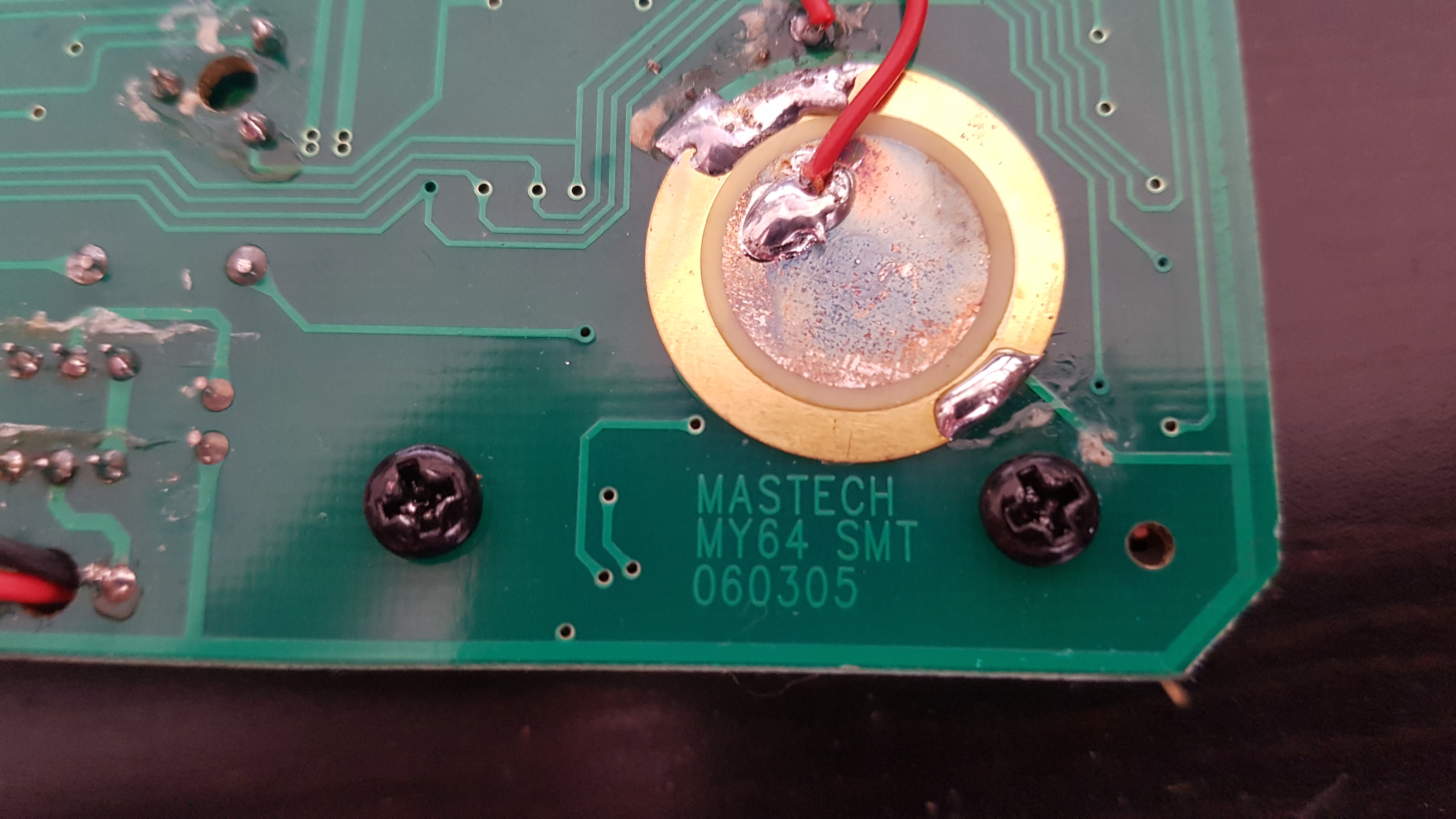

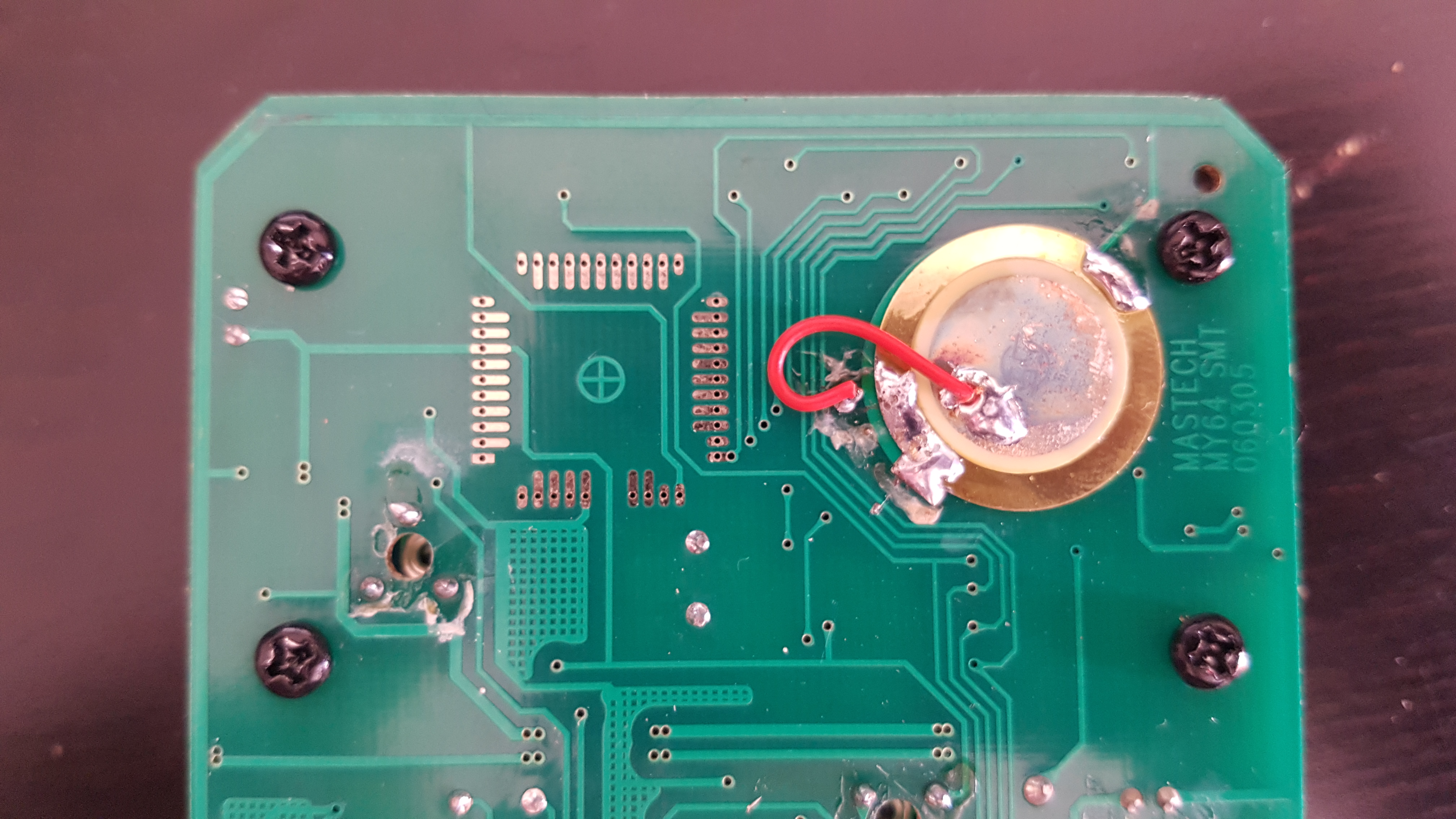

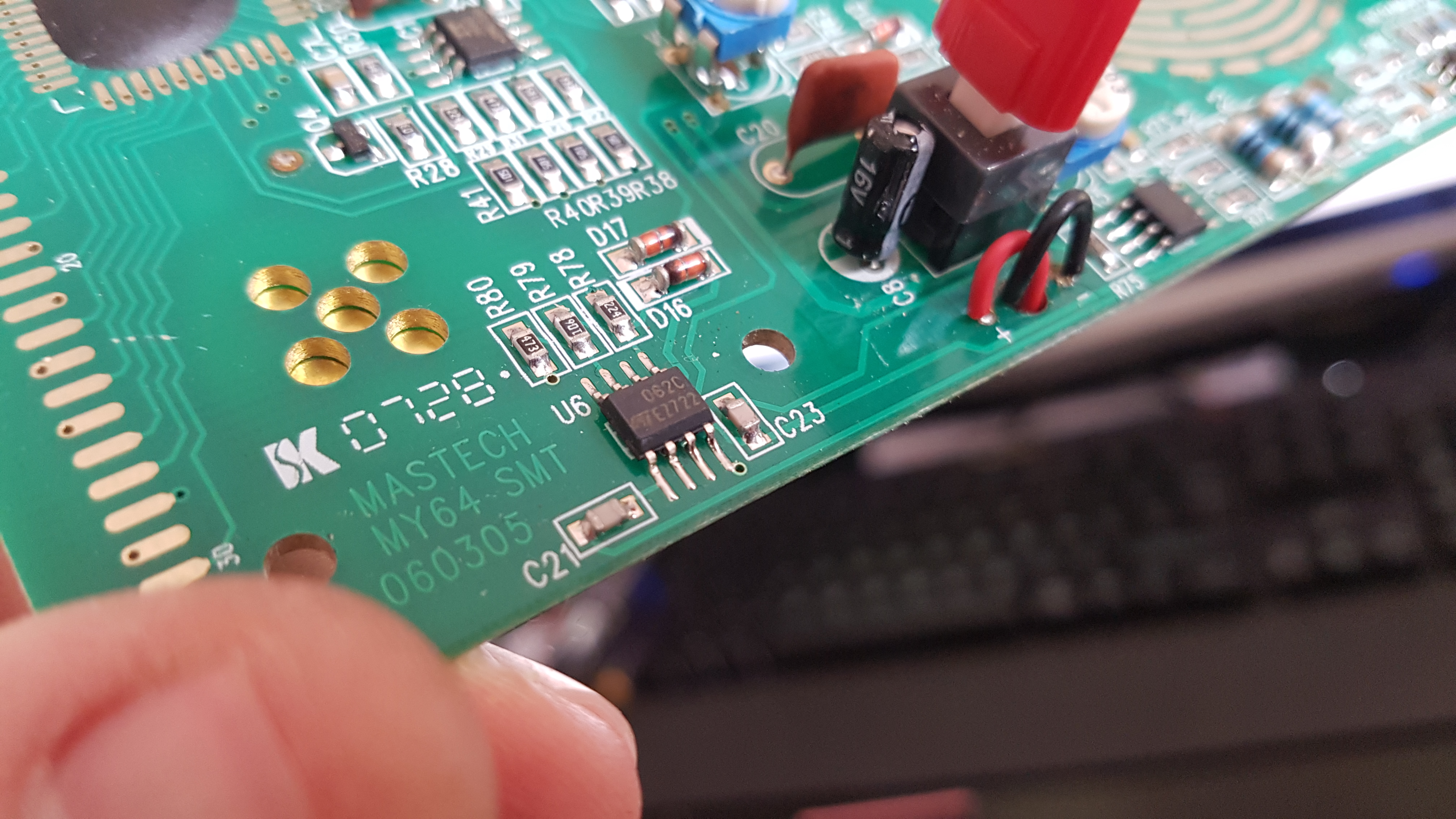

Mais ... qu’est-ce que c’est cette écriture à coté du buzzer piezo ?

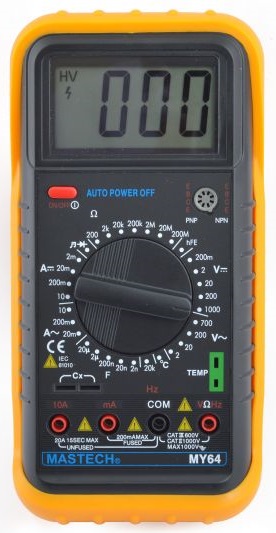

"MASTECH MY64 SMT 060305" ? Après quelques recherches, il s’agit d’un ancien modèle de multimètre, le MY64, produit par la marque Mastech avec différents designs. Il semblerait que Velleman ait procédé à un rebadgage pour le vendre sous son nom. C’est pas terrible. Après, vu le prix du machin, on s’en fou, mais c’est pas très classe.

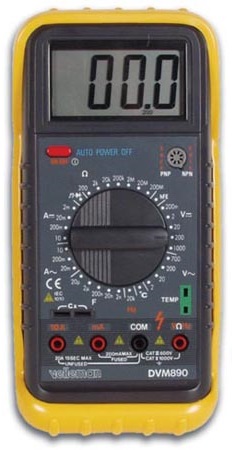

dvm890.jpg mastech_my64.jpg
Il y a une certaine ressemblance, n’est-ce pas ?

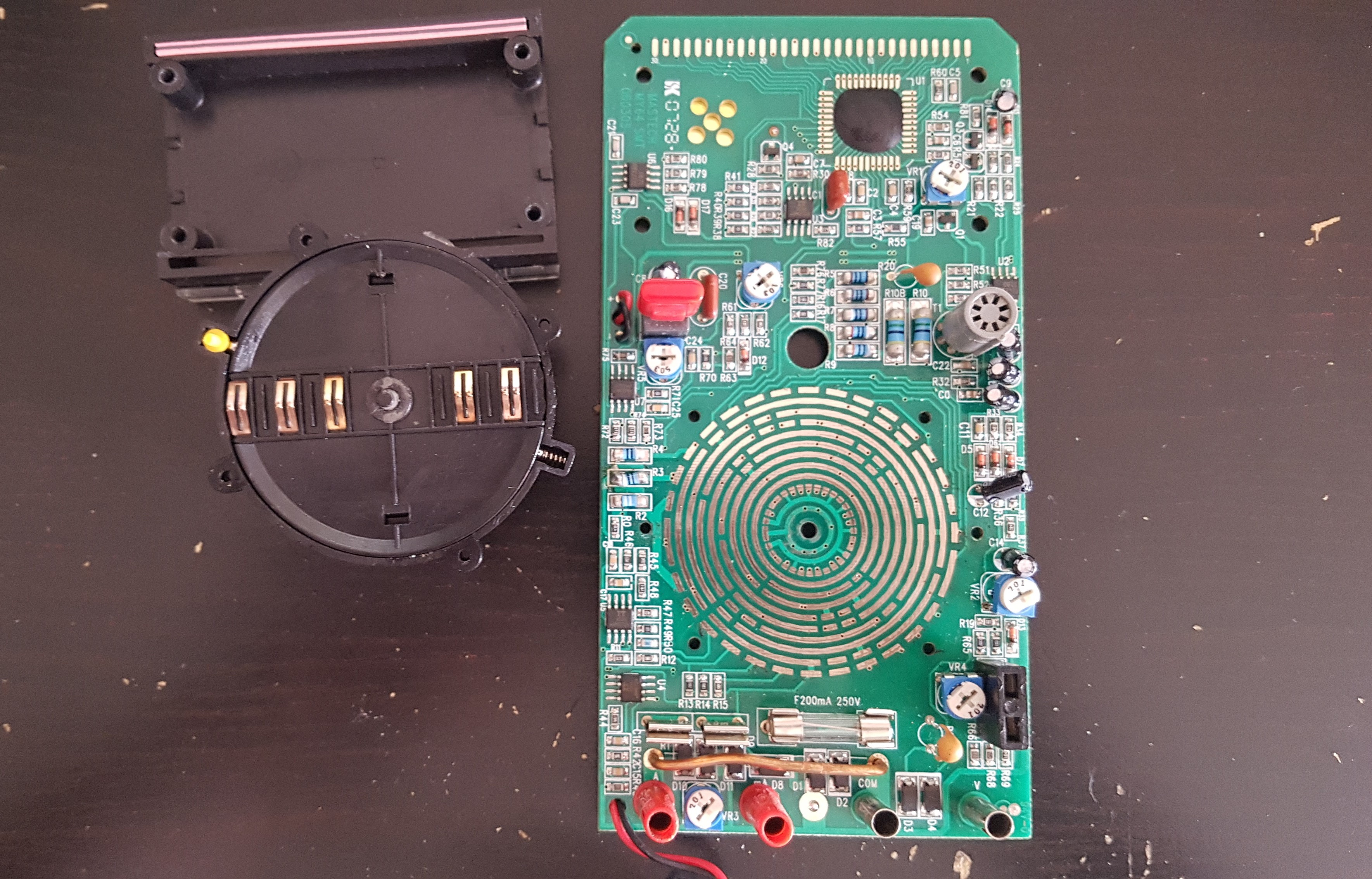

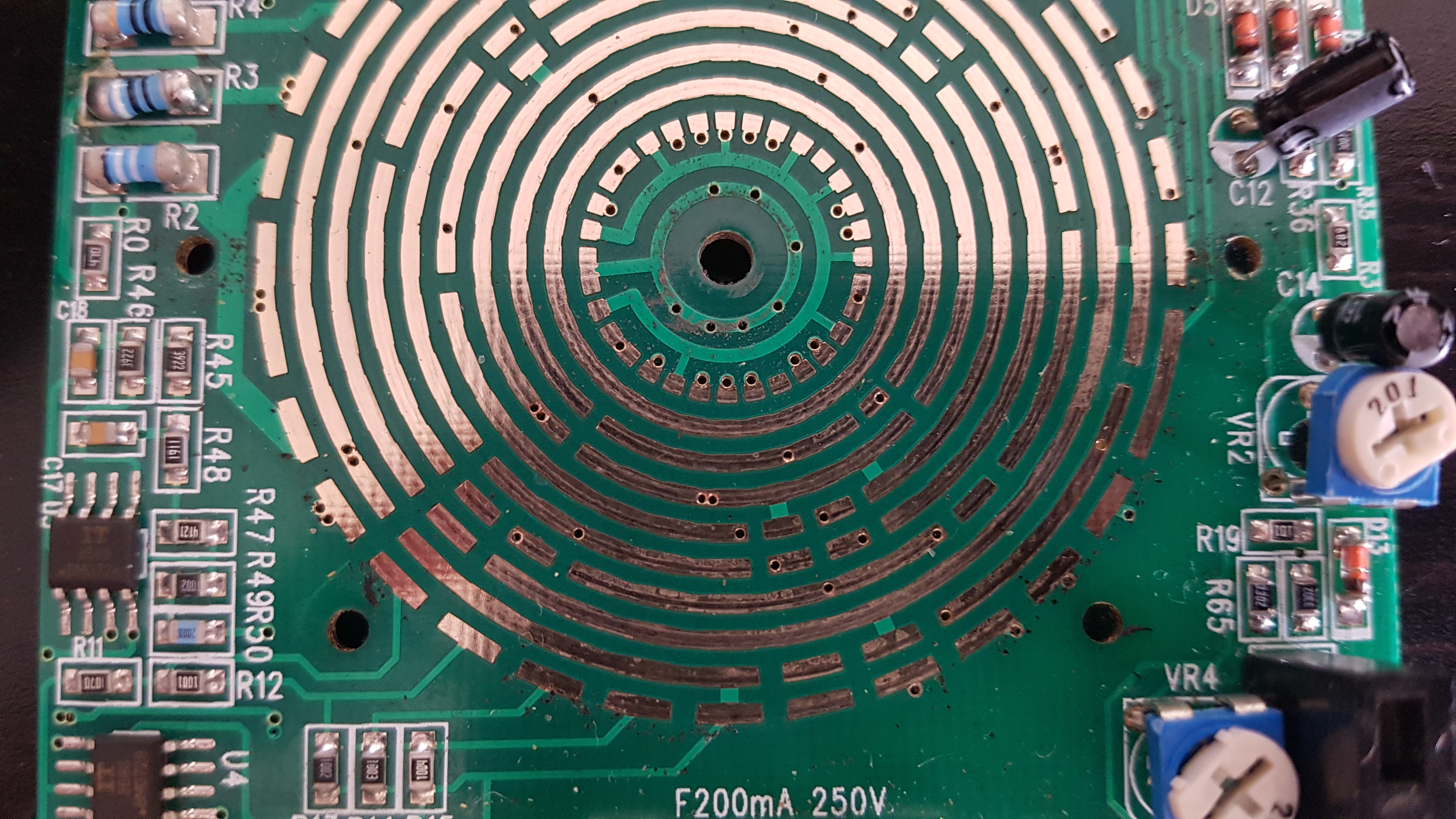

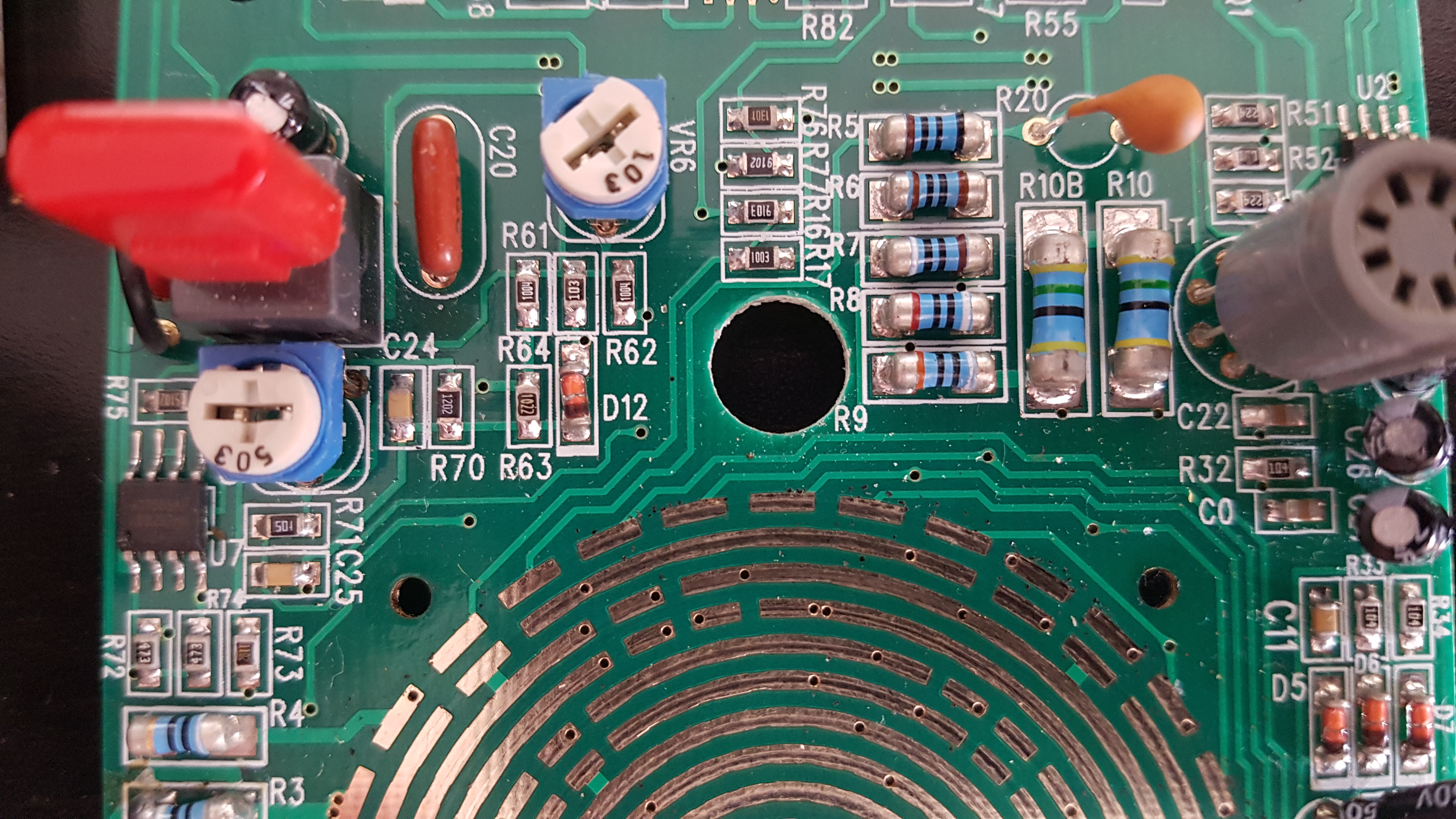

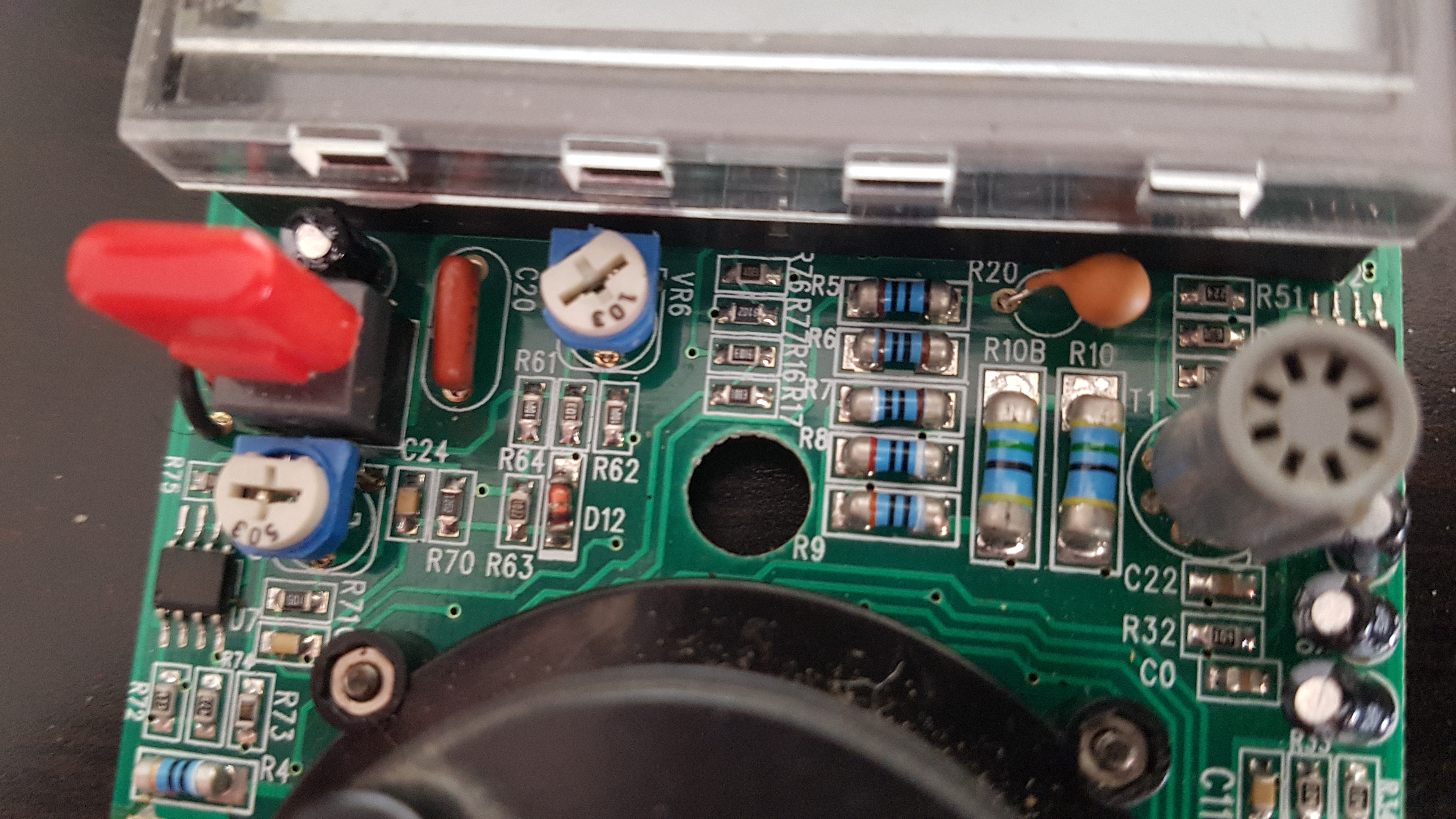

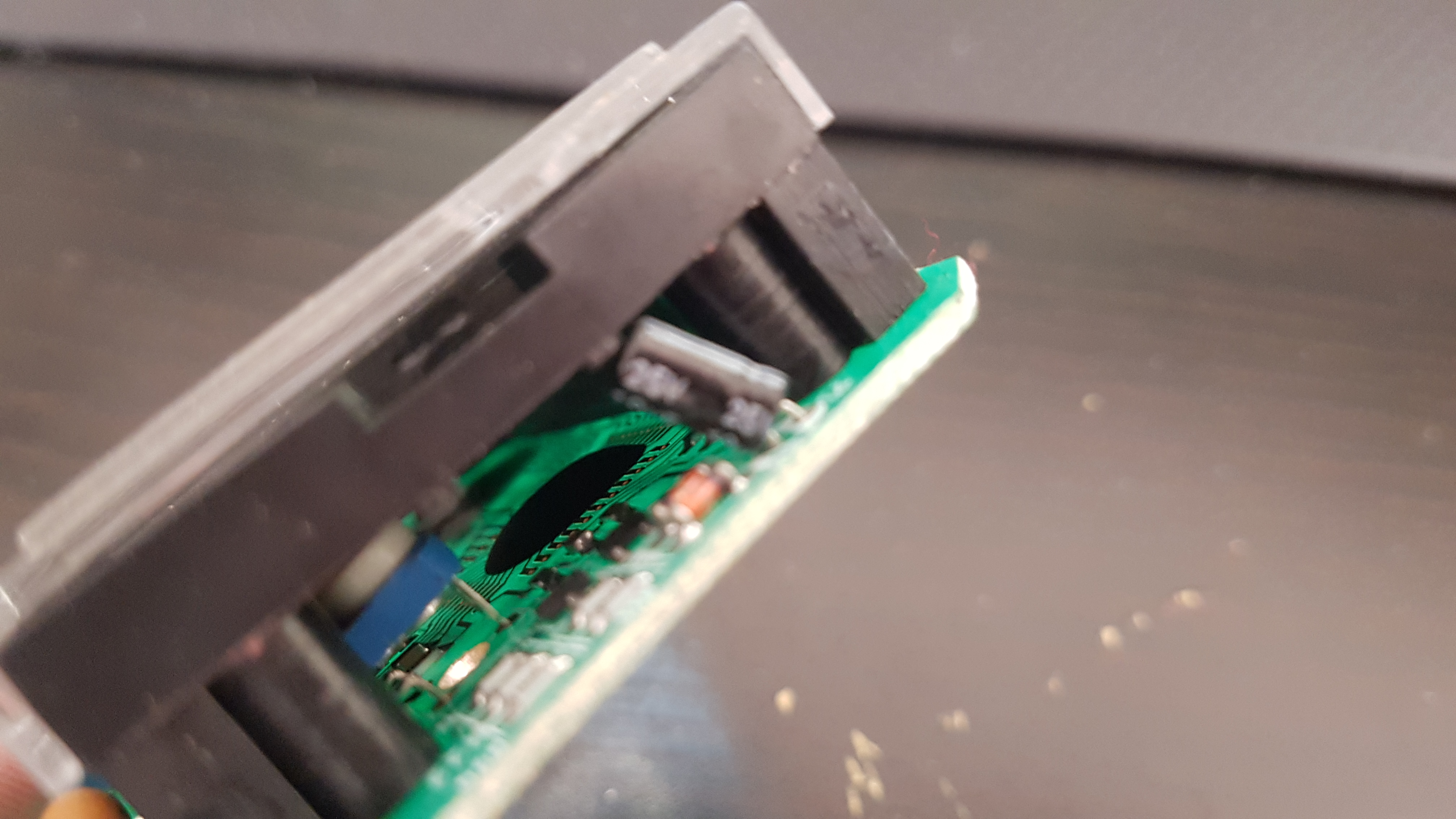

La suite ! Démontage du bouton rotatif de sélection de fonction et démontage de l’écran LCD.

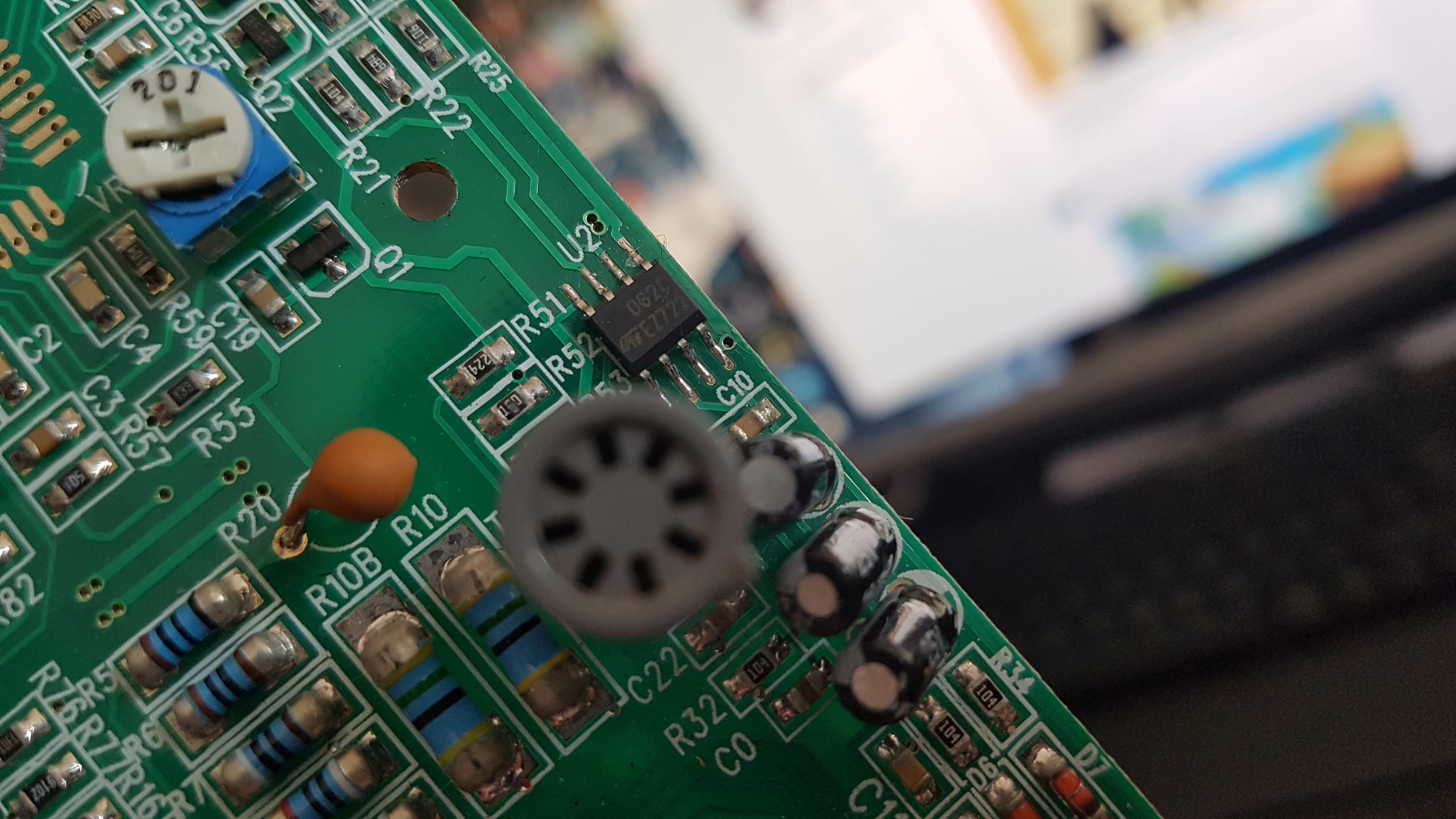

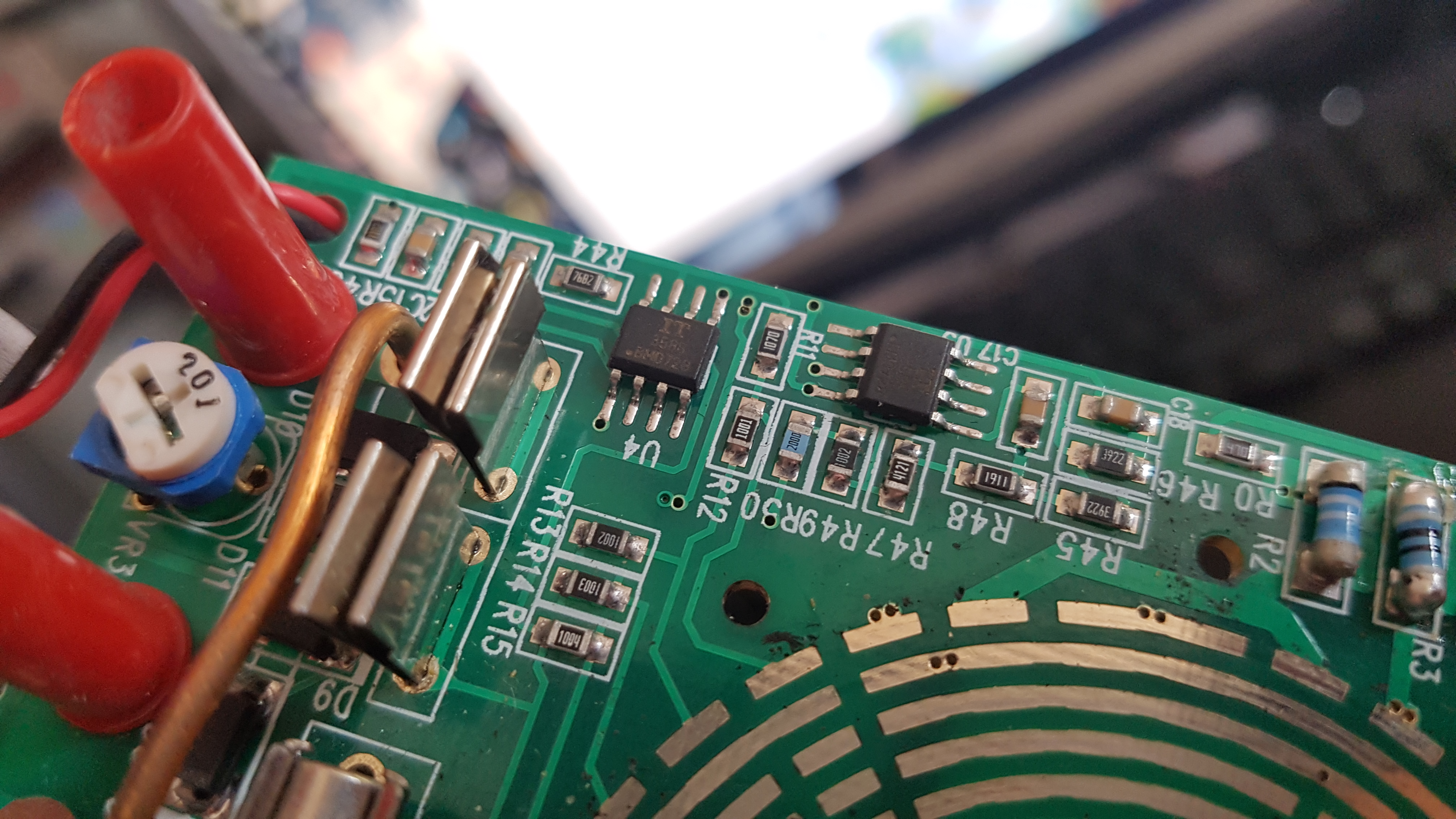

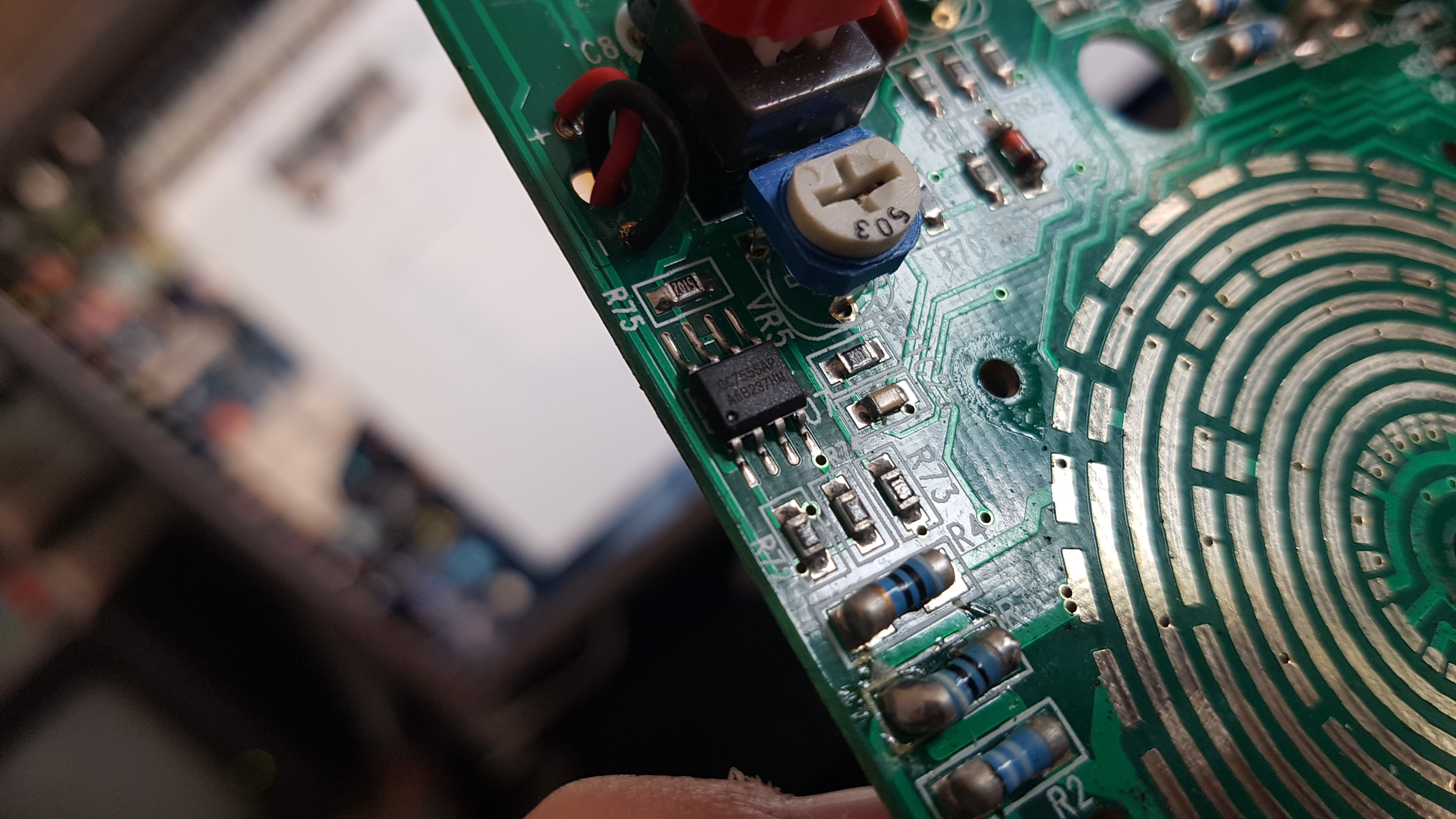

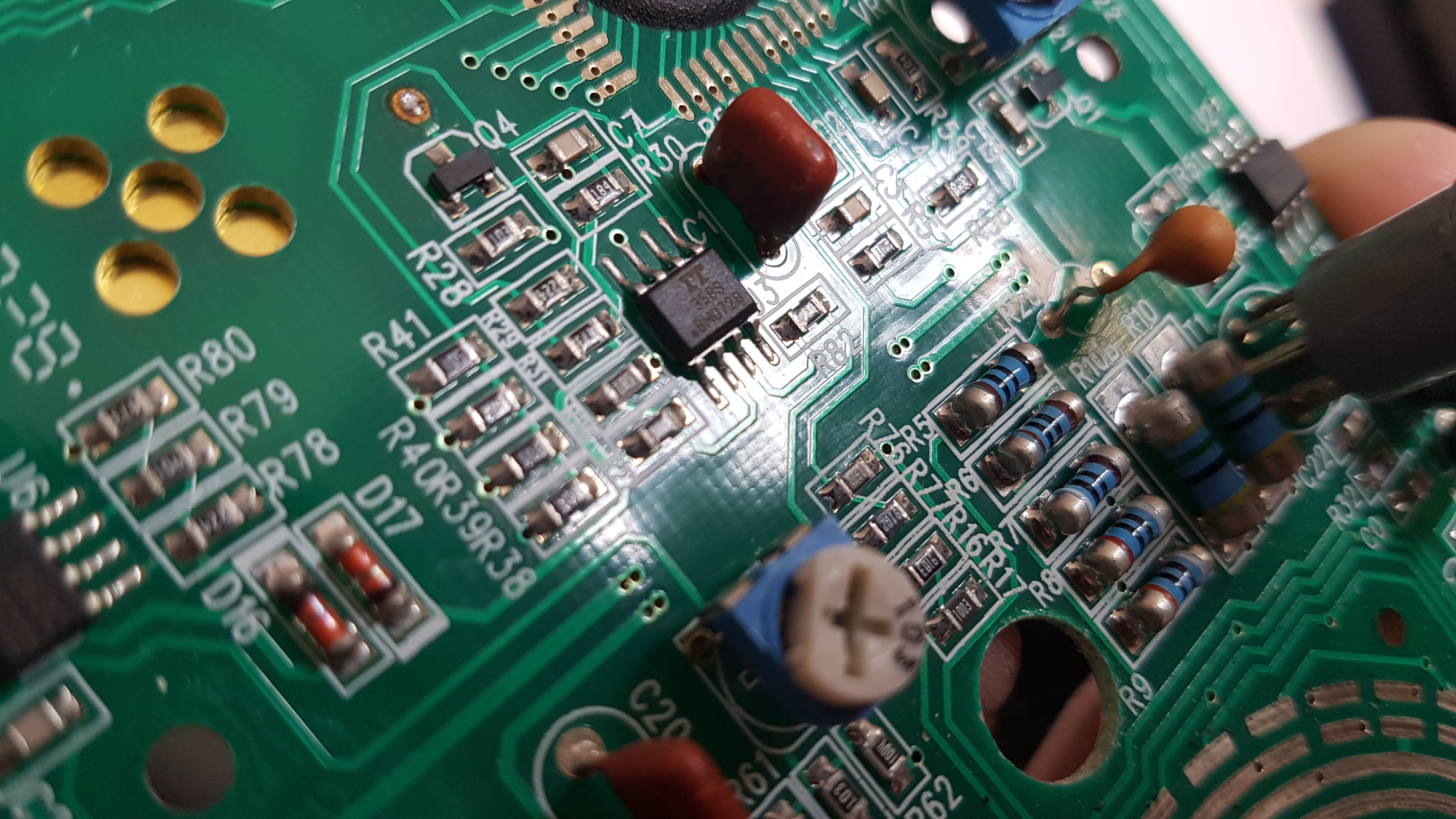

Quelques puces identifiables, plus ou moins réparables, sont visibles :

- IT3585 ou IT3588 ou IT3589 ou BMD728 ou BM0728 : Je n’ai trouvé aucune information

- G7555AP [datasheet] : un clone du NE555. Déjà que le NE555 est pas cher, celui là doit l'être encore moins !

- TL062 [datasheet] : Double amplificateur opérationnel JFET

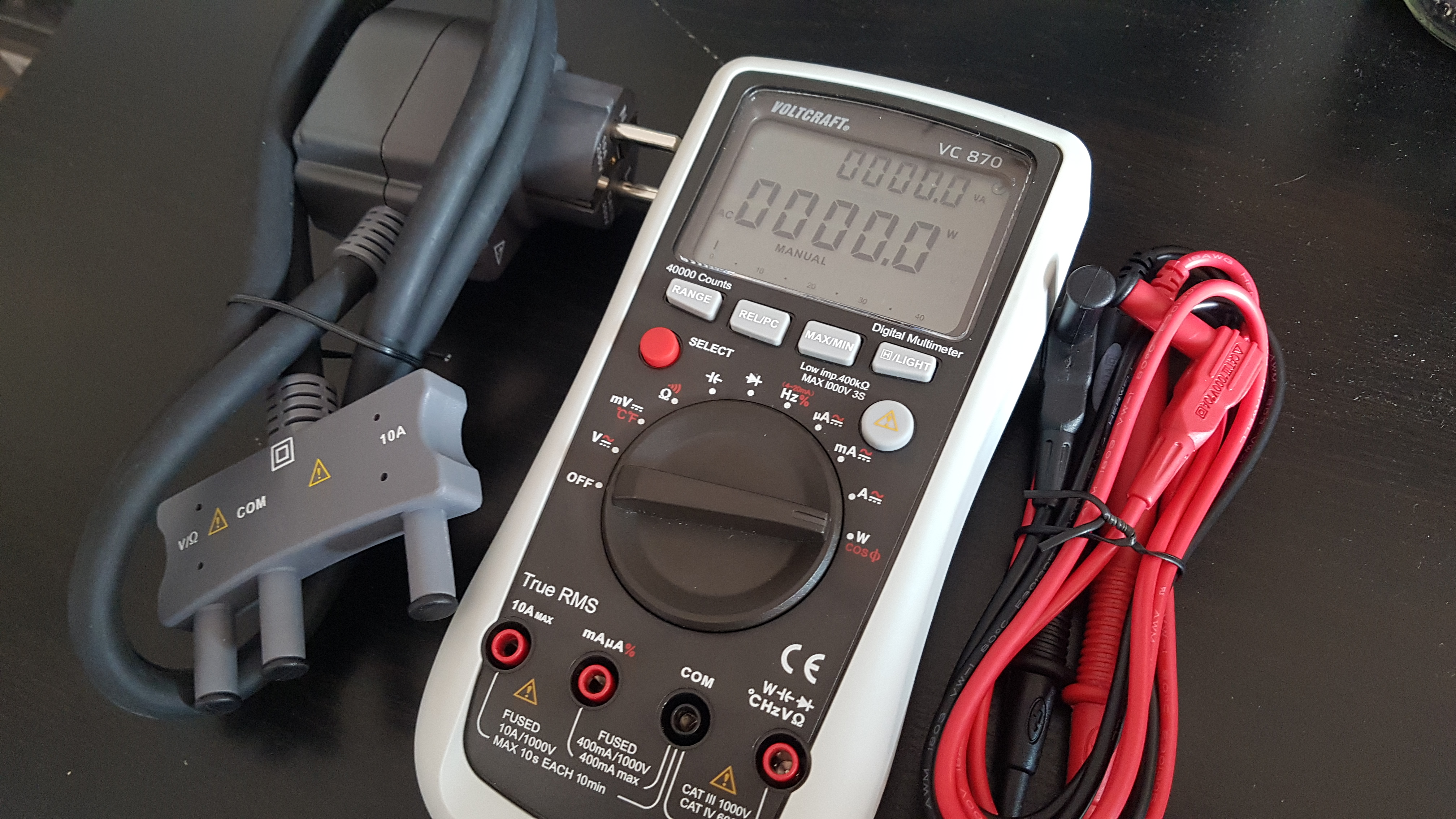

Au final, vu que mon ancien multimètre est mort, j’en ai profité pour prendre quelque chose de mieux et plus classe : un Voltcraft VC870 !
Oui, j’ai déjà fait les photos du déballage pour son futur démontage dans 10 ans ! ;)



Bonnefond Louis
5 Janvier 2019 18:12
Votre article me rend moins seul ! Dans les mêmes conditions j'ai cramé mon ITC-996 qui est le clone de l'appareil décrit. Avez-vous le schéma? On trouve sur le net des schémas voisins qui diffèrent pour U3 LM358 pour nous, 4011 pour les schémas.
Mon appareil consomme 75 mA ! Le responsable est U5 à plus de 50°c. Après approv. je vais essayer de le changer. Merci.

Alex
21 Décembre 2019 19:41
Bonjour.
J'ai un problème avec mon velleman qui est du même modèle que le votre.
Après changement de pile, l'affichage s'éteint au bout de 8 seconde. Comme si la mise hors tension automatique se déclenchait beaucoup beaucoup beaucoup trop tot.
Auriez vous une idée de la raison ? Ne faudrait-il pas régler un des potards du circuit imprimé. Mais je n'ose les bouger de peur de fausser l'étalonnage.
Merci d'avance pour tout indice me permettant de réparer cet appareil.

15 Février 2020 22:12
Bonjour j'ai le même appareil. cause démontage mauvais contacts . nettoyage des contacts et vis à vis. vert de gris enlevé. mais deux contacts tournant avaient tombés . je ne sais pas à quel endroit les positionner. il n'y en avait que 4 au total et le vis à vis est moins fourni que le votre. Ou puis je me documenté et pourquoi votre même appareil a 5 contacteurs tournant ?

jean
9 Août 2020 20:02
Bonjour,
moi je me joint a tous ceux qui ont des deboires avec un welleman
Le mien acheté il y a moins d un an. Un GVM 895 ,mis en panne hier en testant un petit chargeur de batteries
fatigué
J utilise le testeur de continuité'comme pour les diodes :je trouve pratique avec le buzzer mais manque de chance
maintenant ce buzzer bipe tout le temps; Impossible de l'arreter sauf a etteindre l appareil.
Avez vous une idée

REGNARD
3 Mars 2024 19:49
j'ai 4 contacts tournant. Comment placer les deux de gauche ?
