Remise en état d’une carabine à plomb Feinwerkbau 300s Universal


Fin Septembre 2022, j’ai commencé à me mettre au tir sportif.
Pour résumer, il s’agit d’une pratique qui consiste à utiliser des armes à air comprimé ou à feu pour tirer sur des cibles en carton ou métalliques fixes ou mobiles.
Plus d’informations sur le tir sportif là : https://fr.wikipedia.org/wiki/Tir_sportif

Suite à ça, mes parents, qui en avait fait une dizaines d’années jusque à la fin des années 80, étaient très content que m’y soit mit.
Vu qu’ils avaient encore leurs armes à plombs qui prenaient la poussière, ils me les ont données.

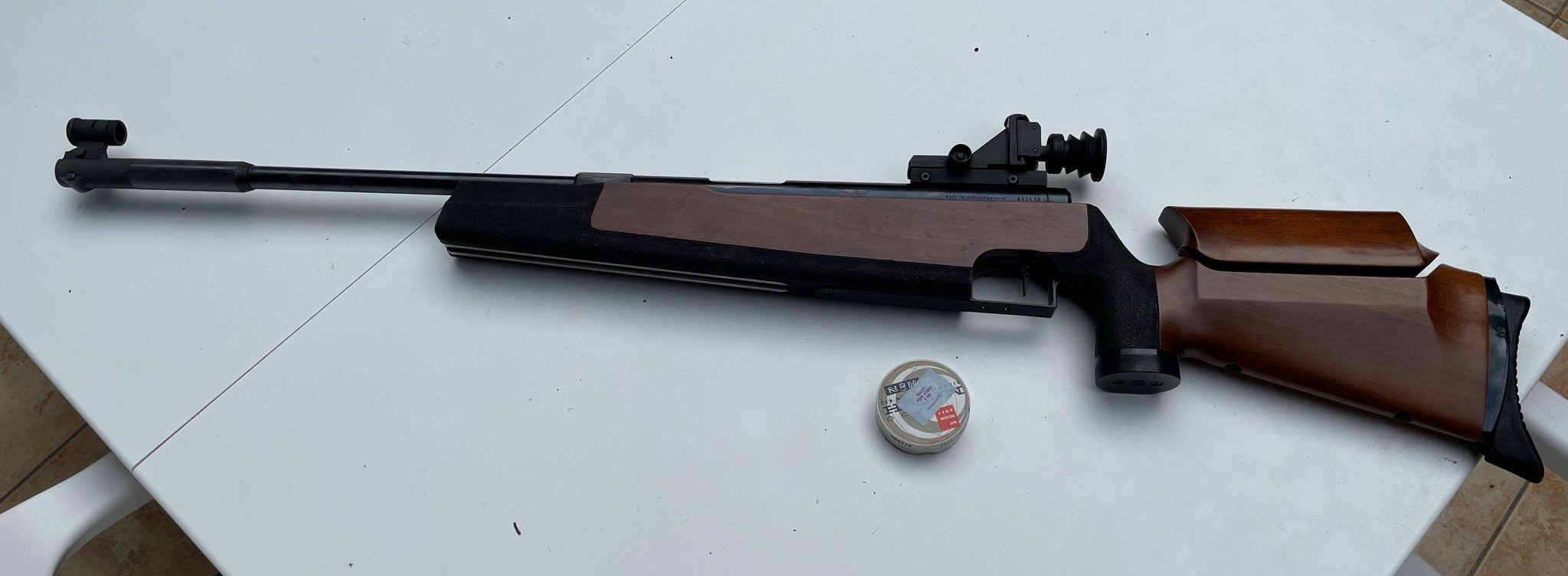

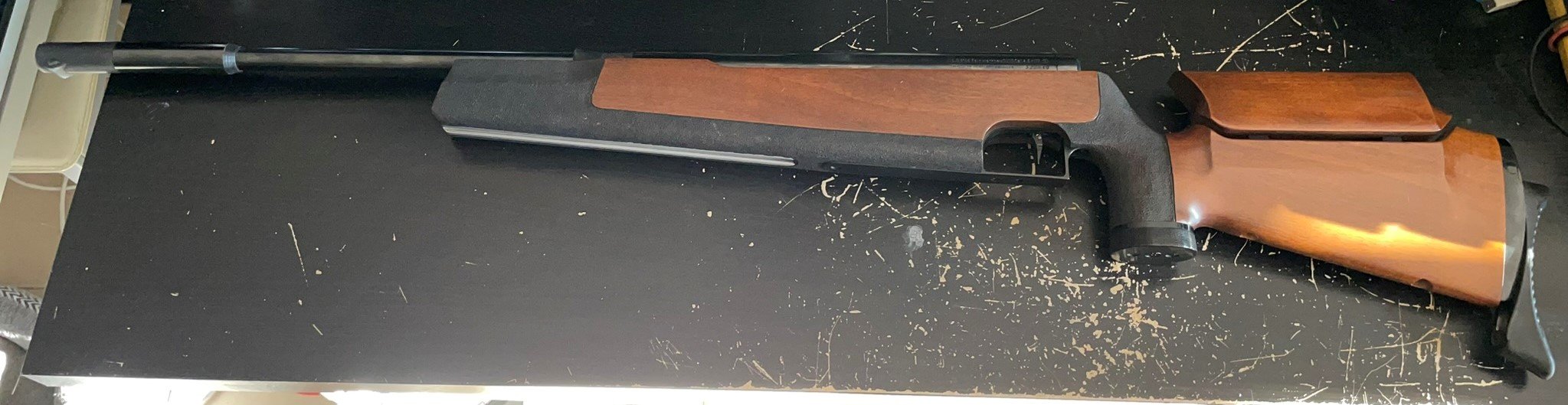

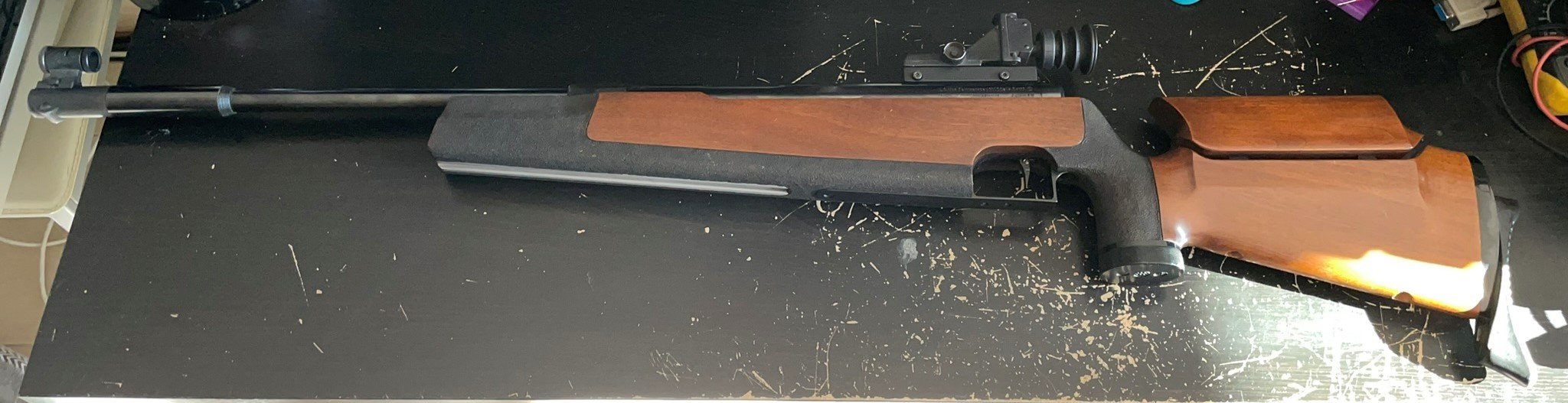

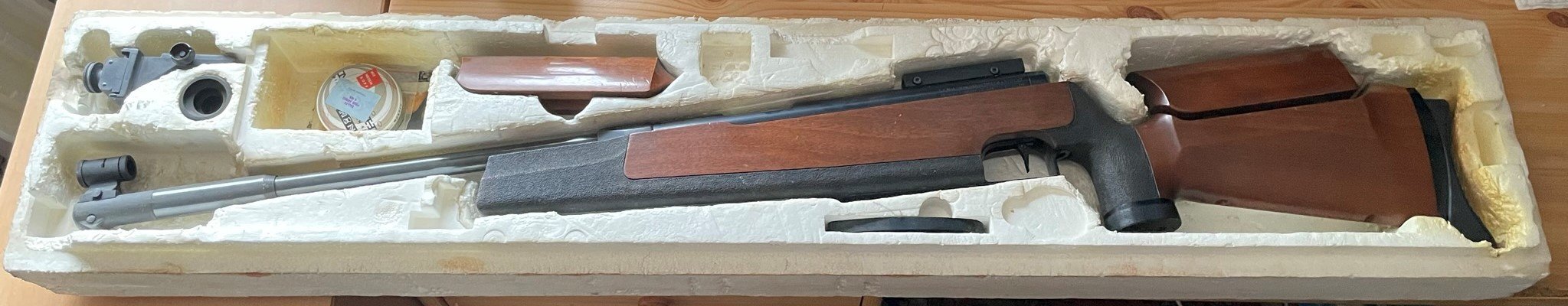

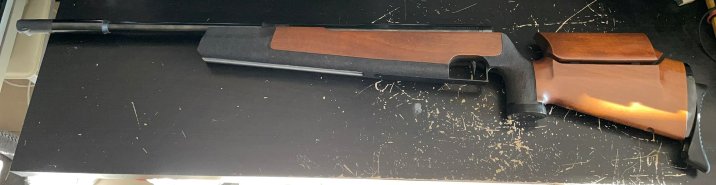

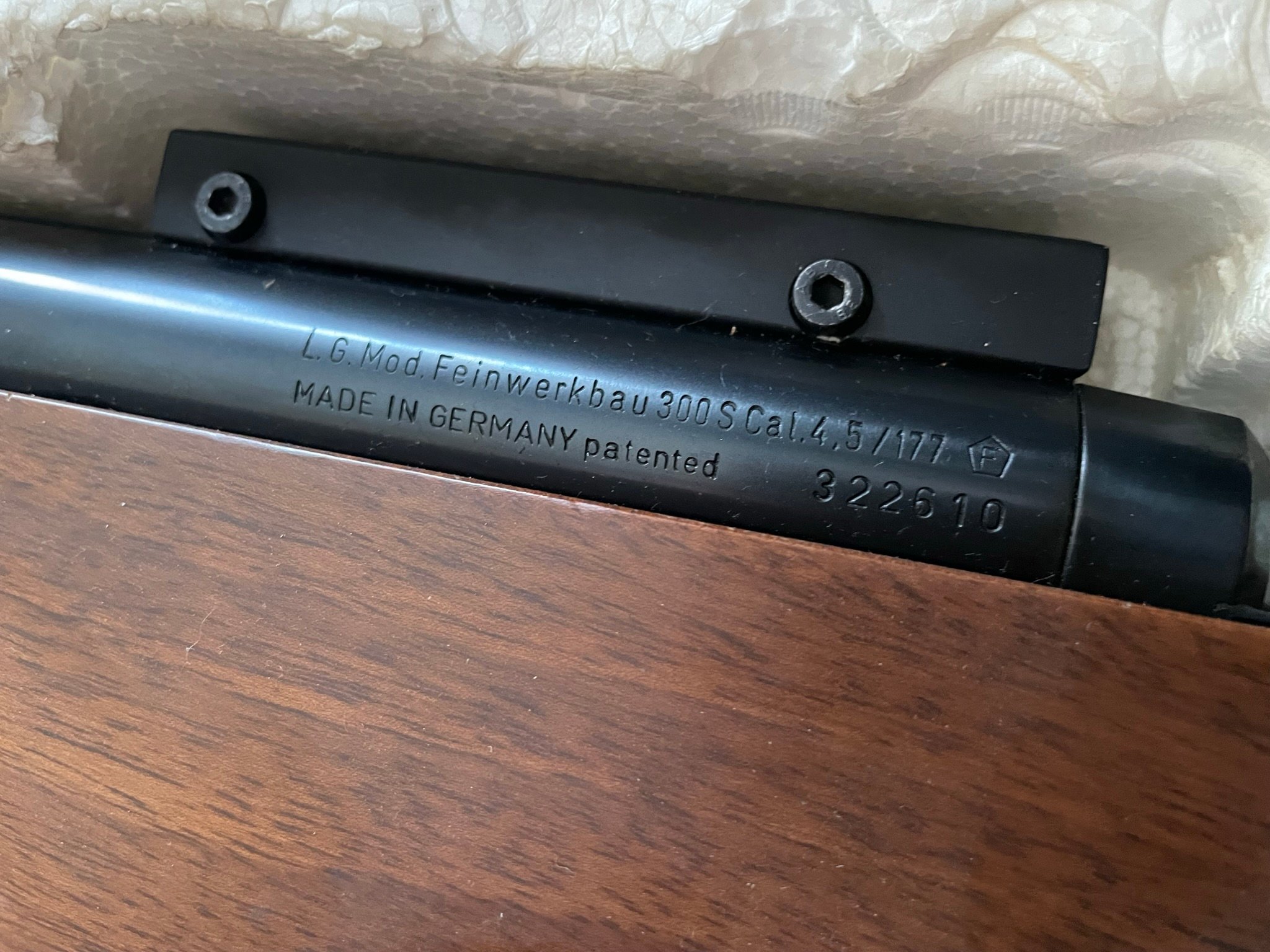

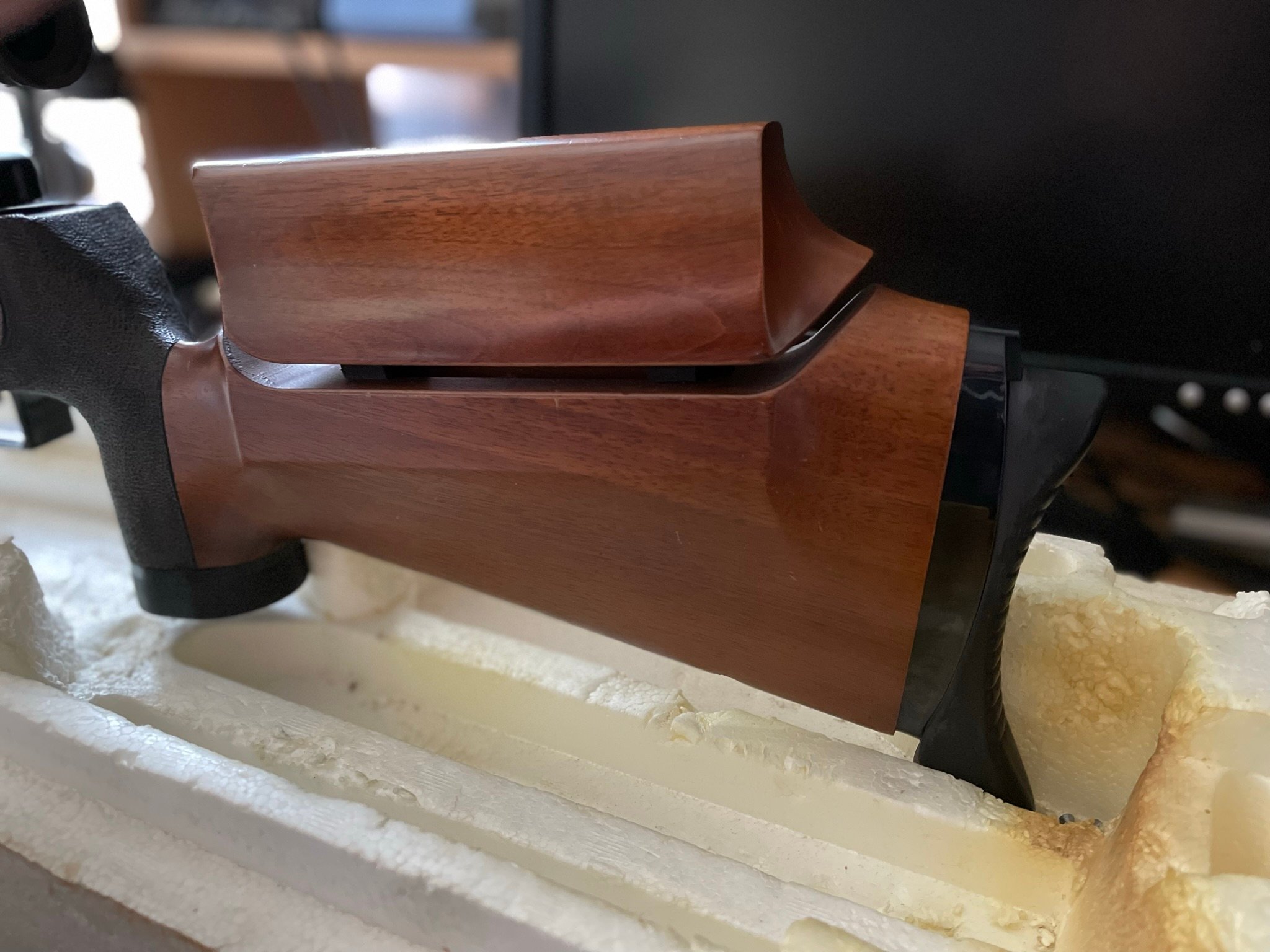

J’ai hérité comme ça d’une carabine Feinwerkbau 300s Universal du début des années 80 et d’un pistolet Diana Mod. 6 de 1977.




Au moment où me les a données, ces armes de tir n’avaient pas servit depuis 35 ans !

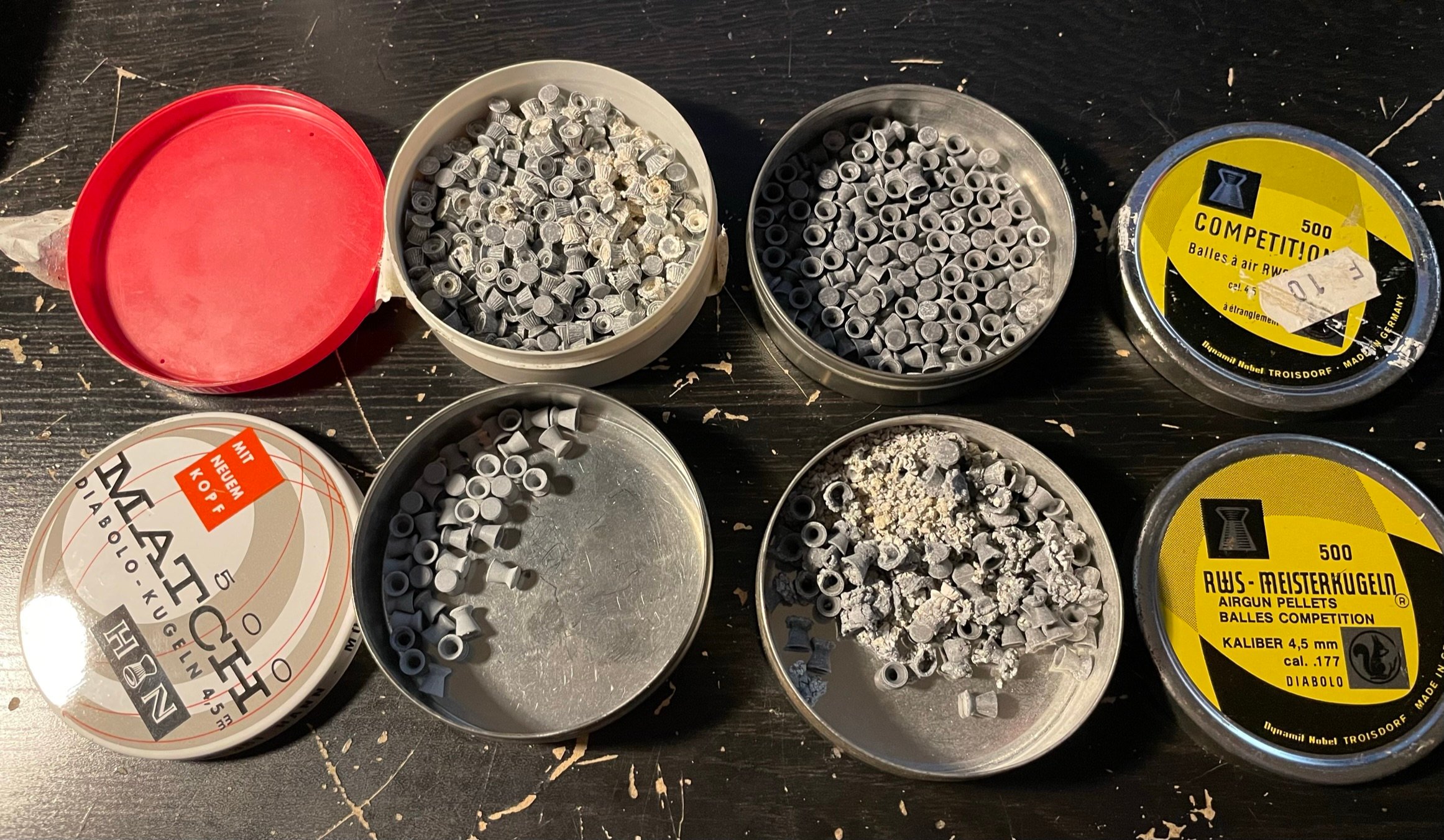

Avec elles, j’ai eu aussi de vielles boites de plombs. Certains plombs étaient tout à fait en bon état et utilisables malgré leur age tandis que d’autres ne l’était plus tellement.


Cet article traitera uniquement de la carabine. Un autre sera mis en ligne plus tard pour le pistolet. :)

Une séance de tir imposée dans le jardin a été organisée pour tirer des vieilles boites de conserve (discipline appelée le « plinking ») situés à environ 10 mètres.


La carabine a fonctionné !

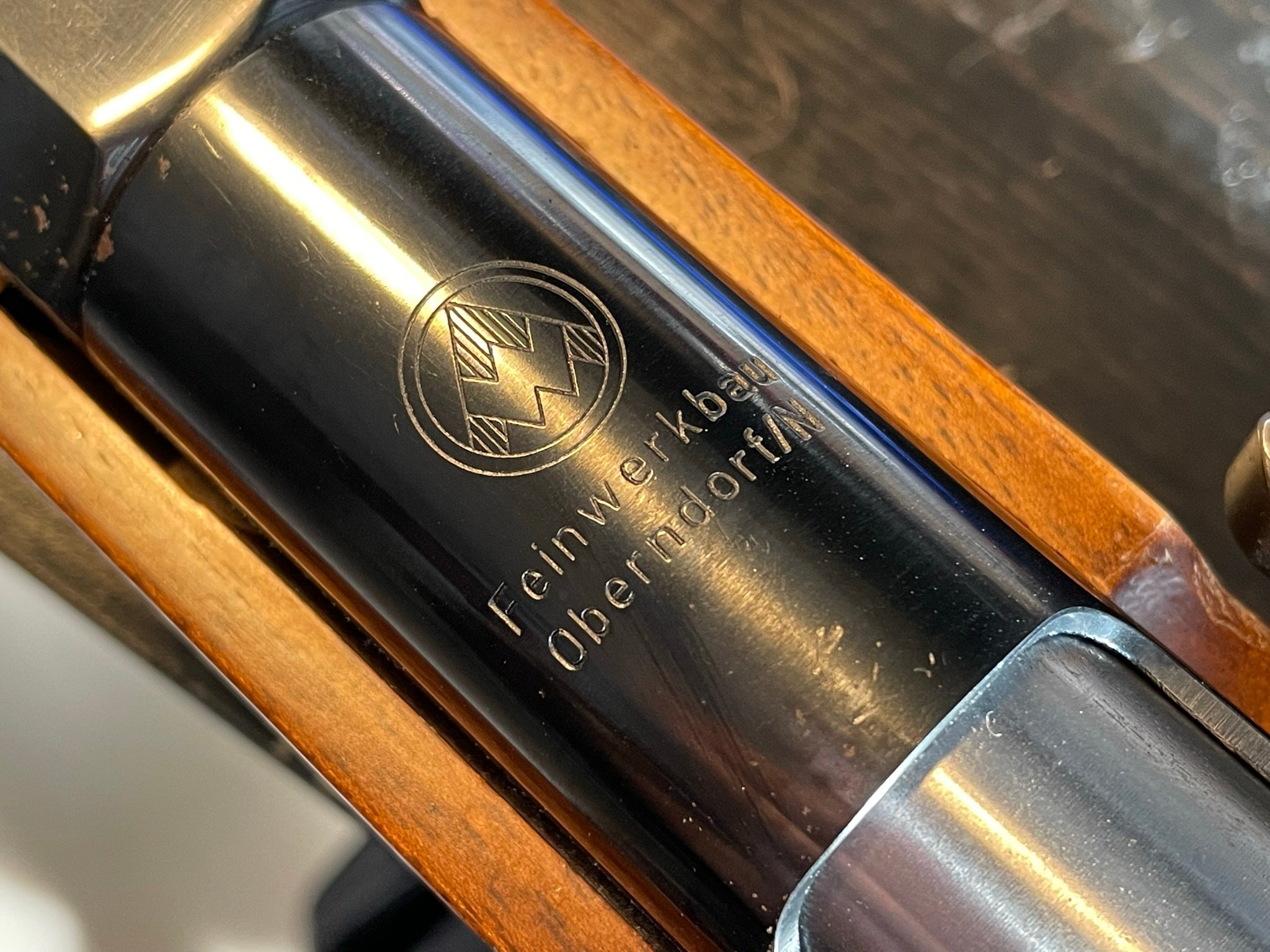

La marque Feinwerkbau est connue pour faire des armes de tir sportif de très bonne qualité.

Cette arme a été fabriquée au début des années 80.

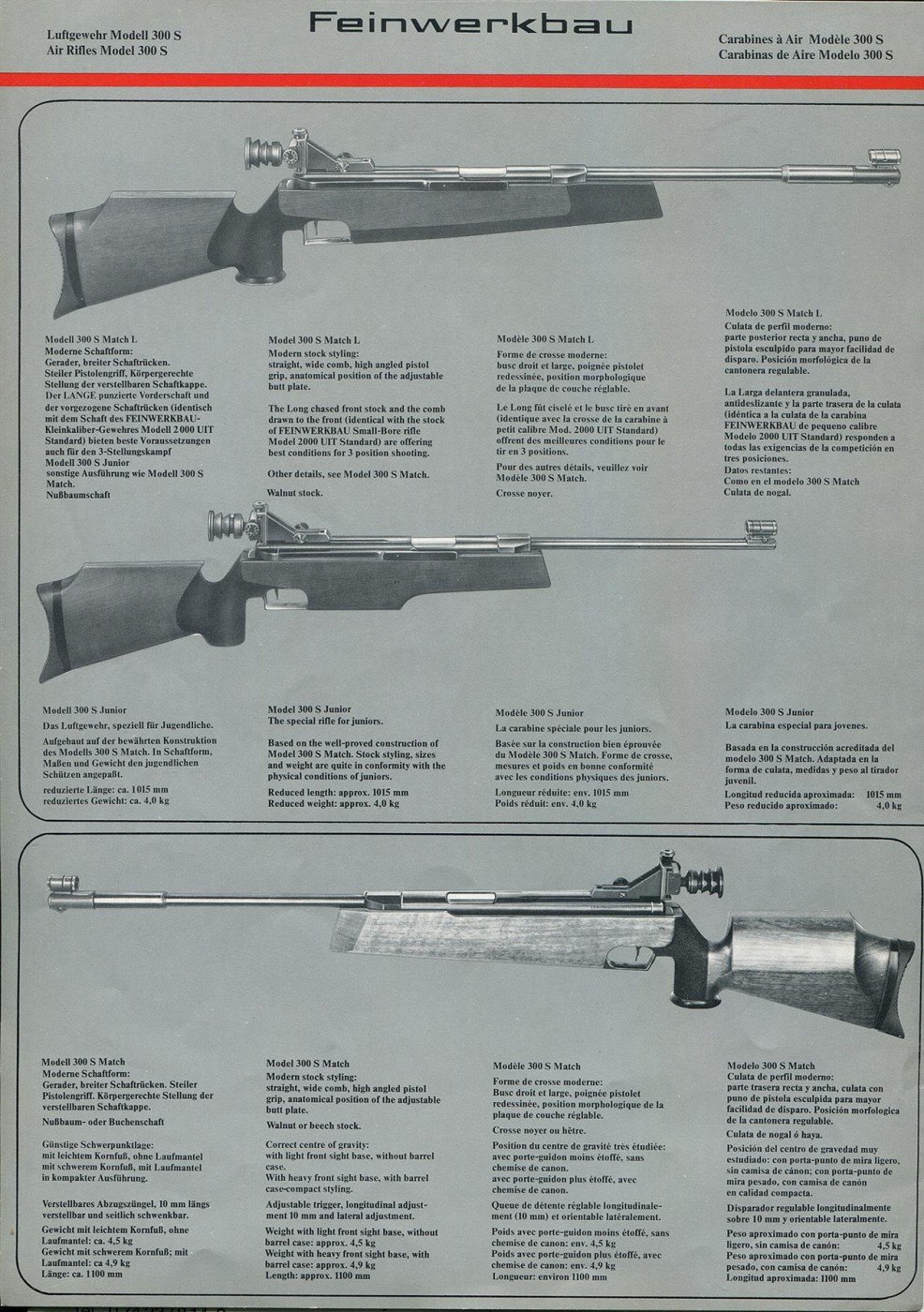

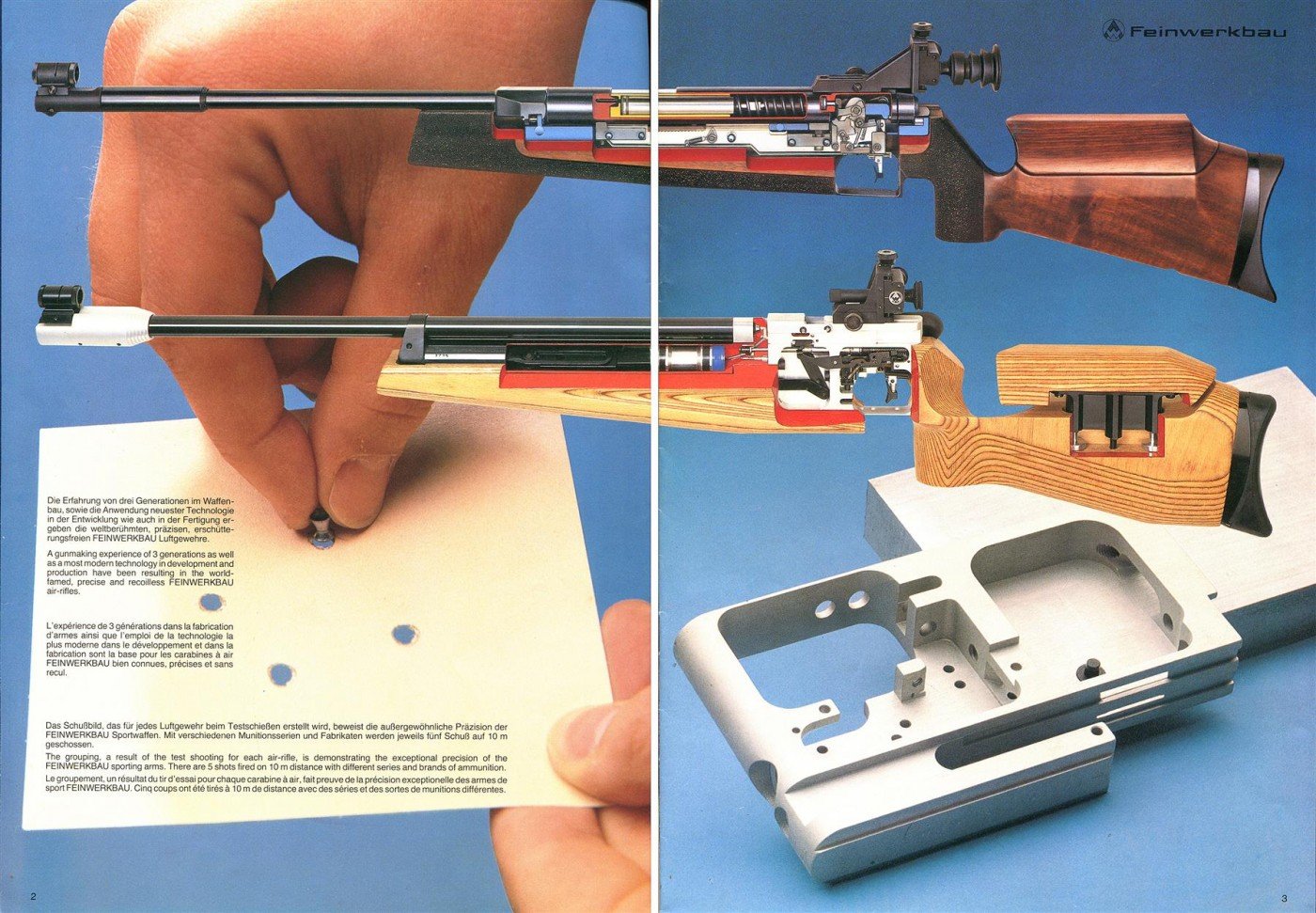

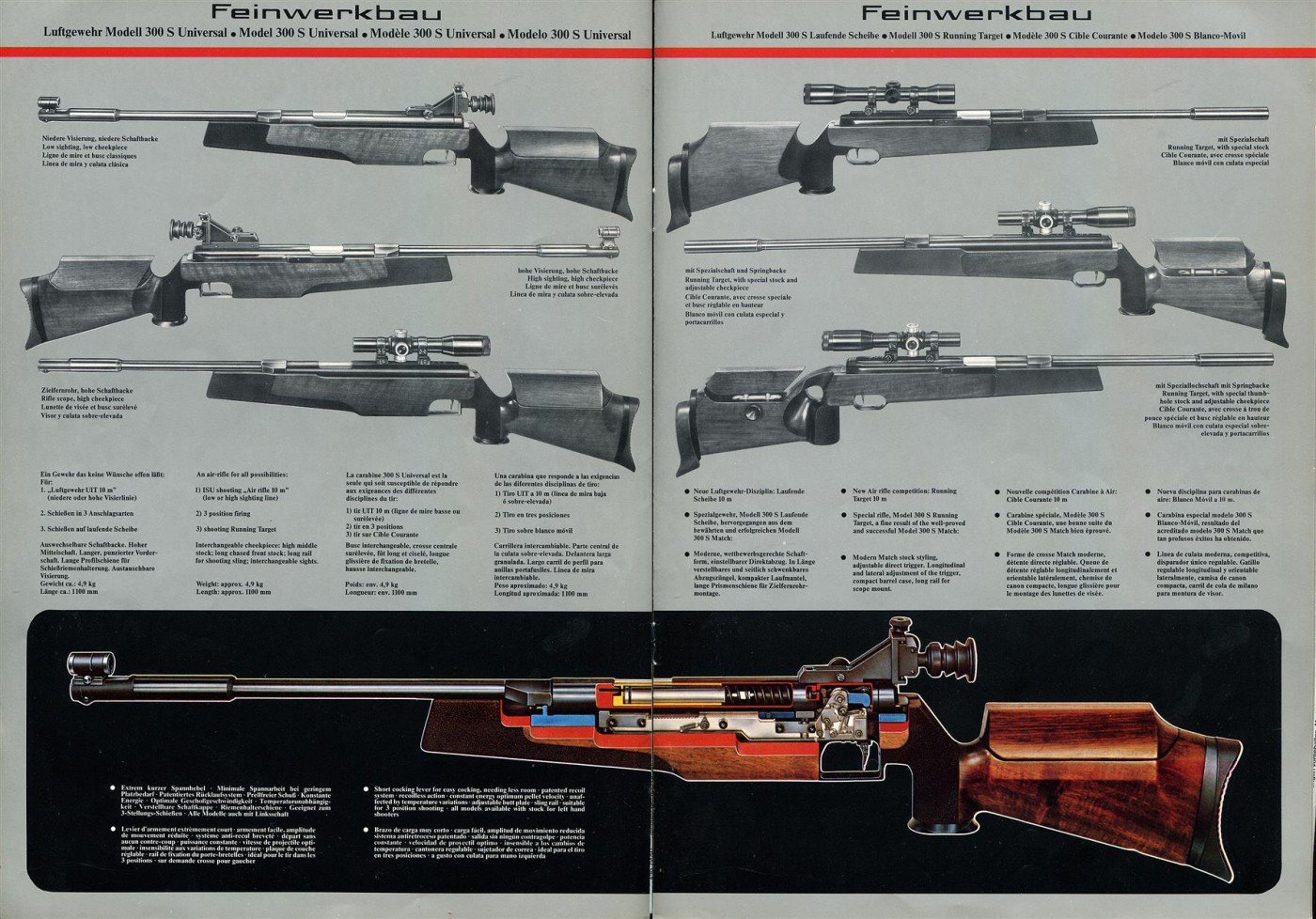

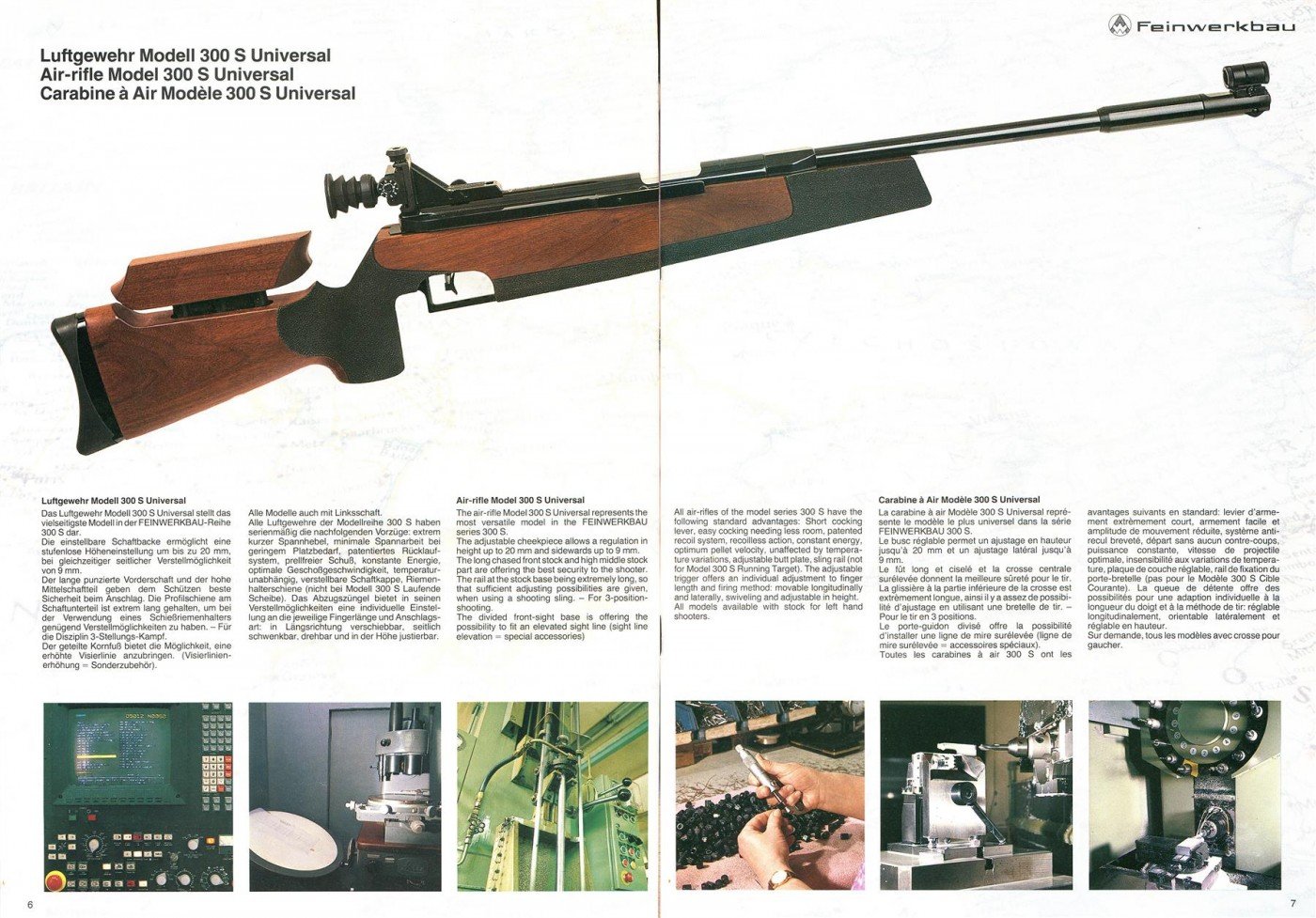

J’ai pu trouver quelques documents d’époque en cherchant des informations sur elle sur le net :

Source des documents : https://forum.vintageairgunsgallery.com/feinwerkbau-manuals-miscellaneous-etc/feinwerkbau-miscellaneous/

Il y a donc eu 5 variantes de cette carabine :
- La « 300s Universal », celle présenté dans cet article
- La « 300s Cible courante » dédiée comme son nom l’indique aux cibles courantes, c’est à dire en mouvement
- La « 300s Match » sans le réglage de hauteur de busc comparé au modèle « Universal »
- La « 300s Match L » avec un fût différent par rapport au modèle « Match »
- La « 300s Junior » de taille réduite et adaptée pour les jeunes tireurs

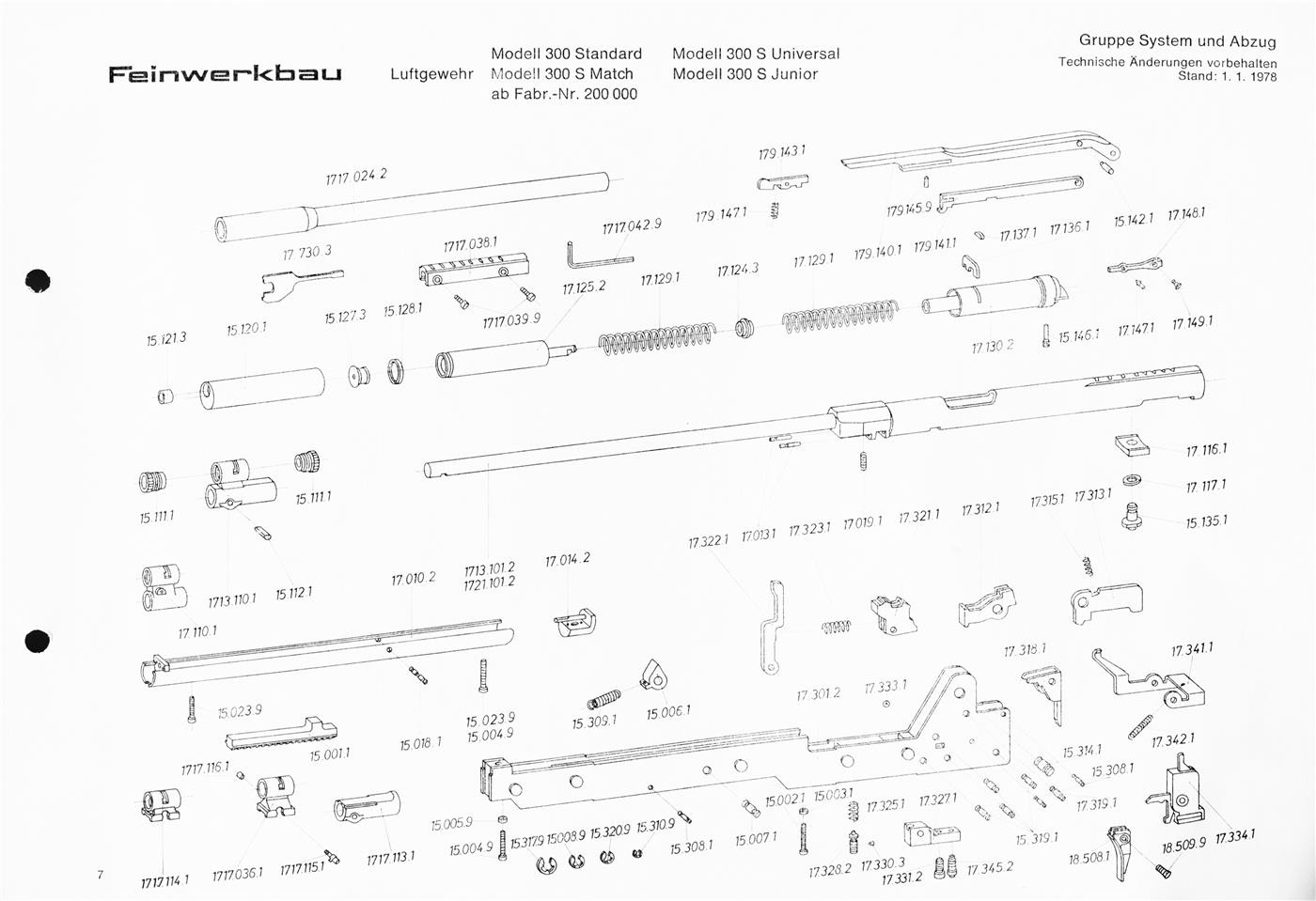

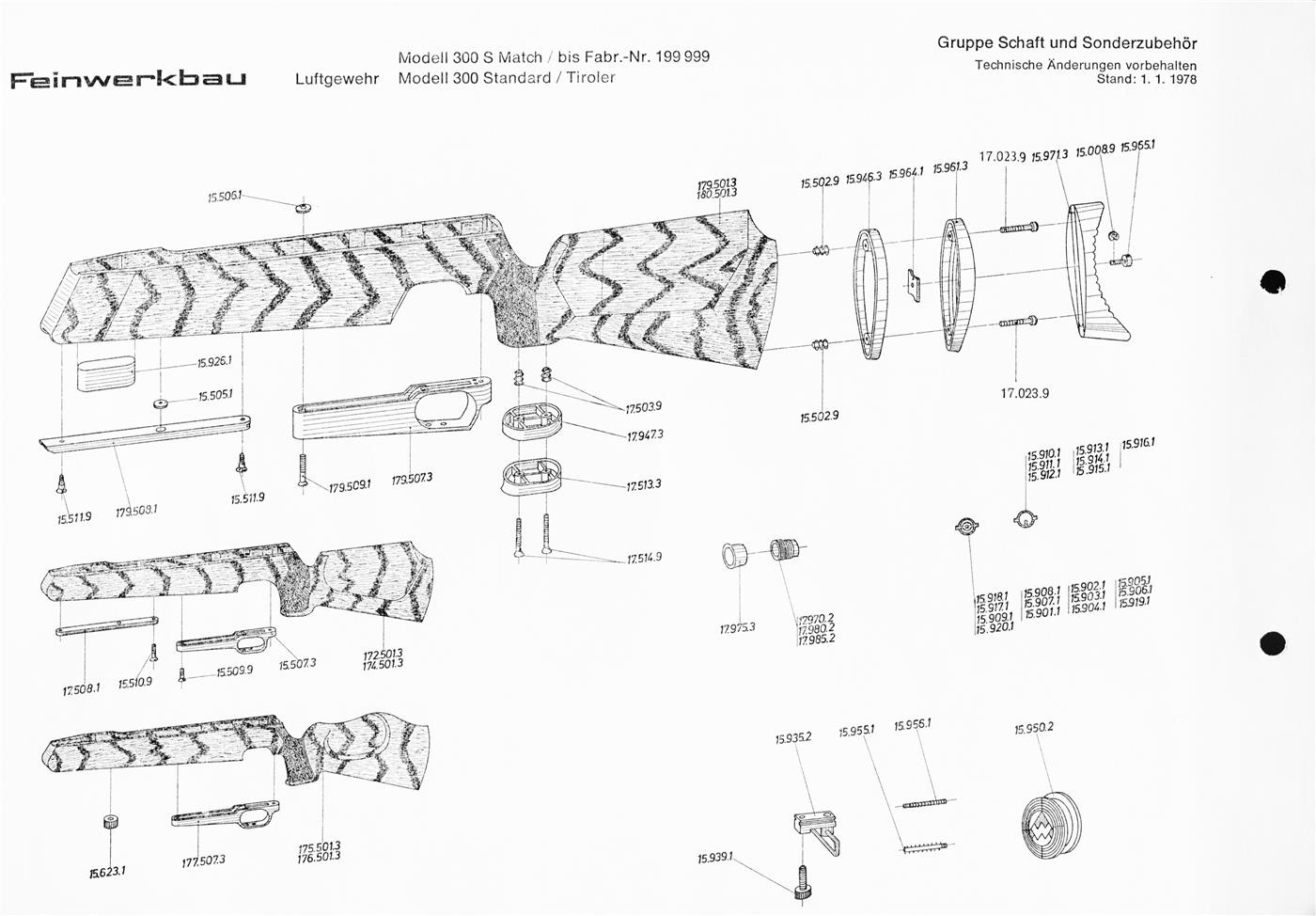

Il y a eu deux versions de diagrammes des pièces :

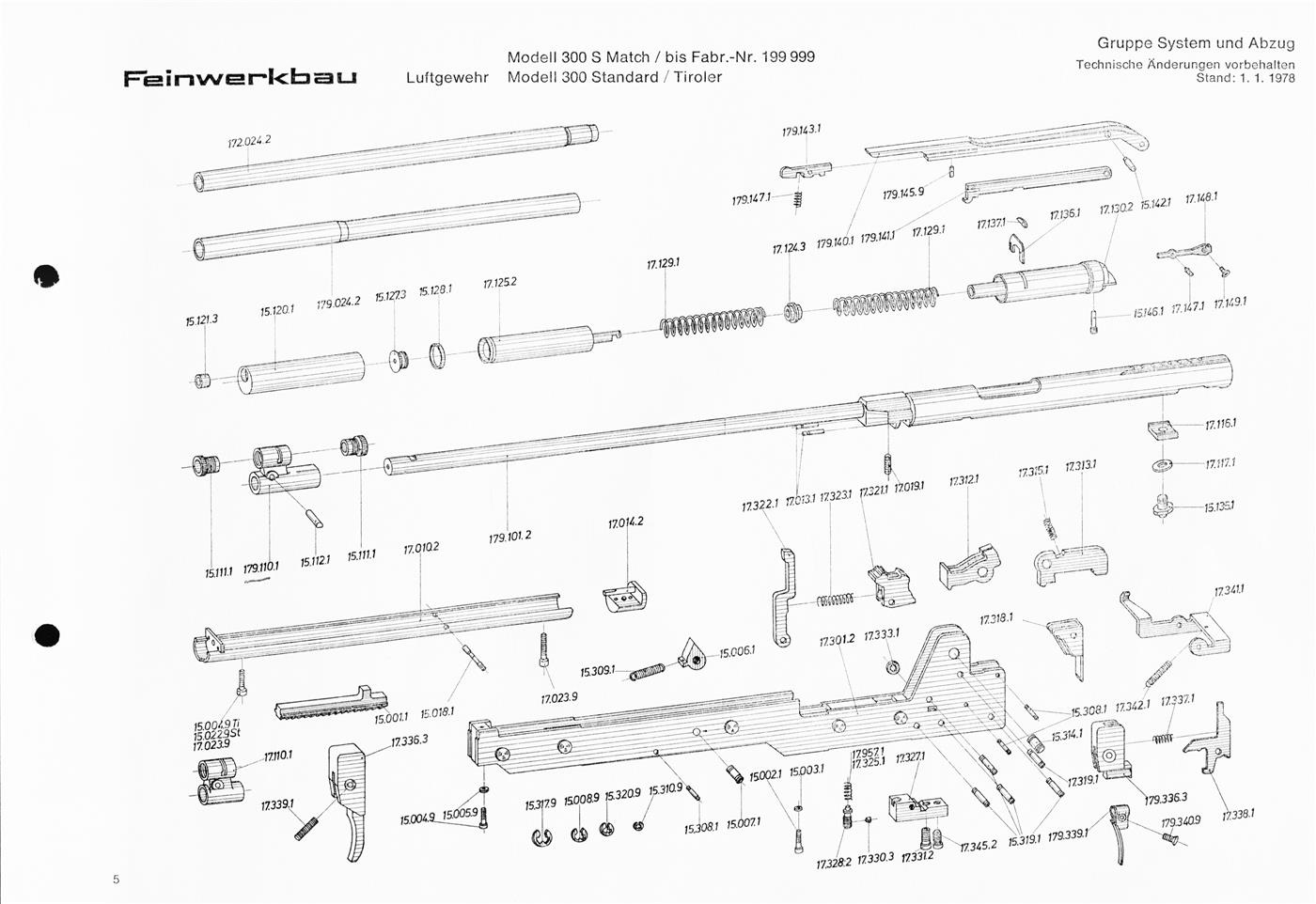

- Une première avec les carabines ayant le numéro de série allant jusqu’à 199 999 :
- Et une seconde version avec celles à partir du numéro de 200 000 :

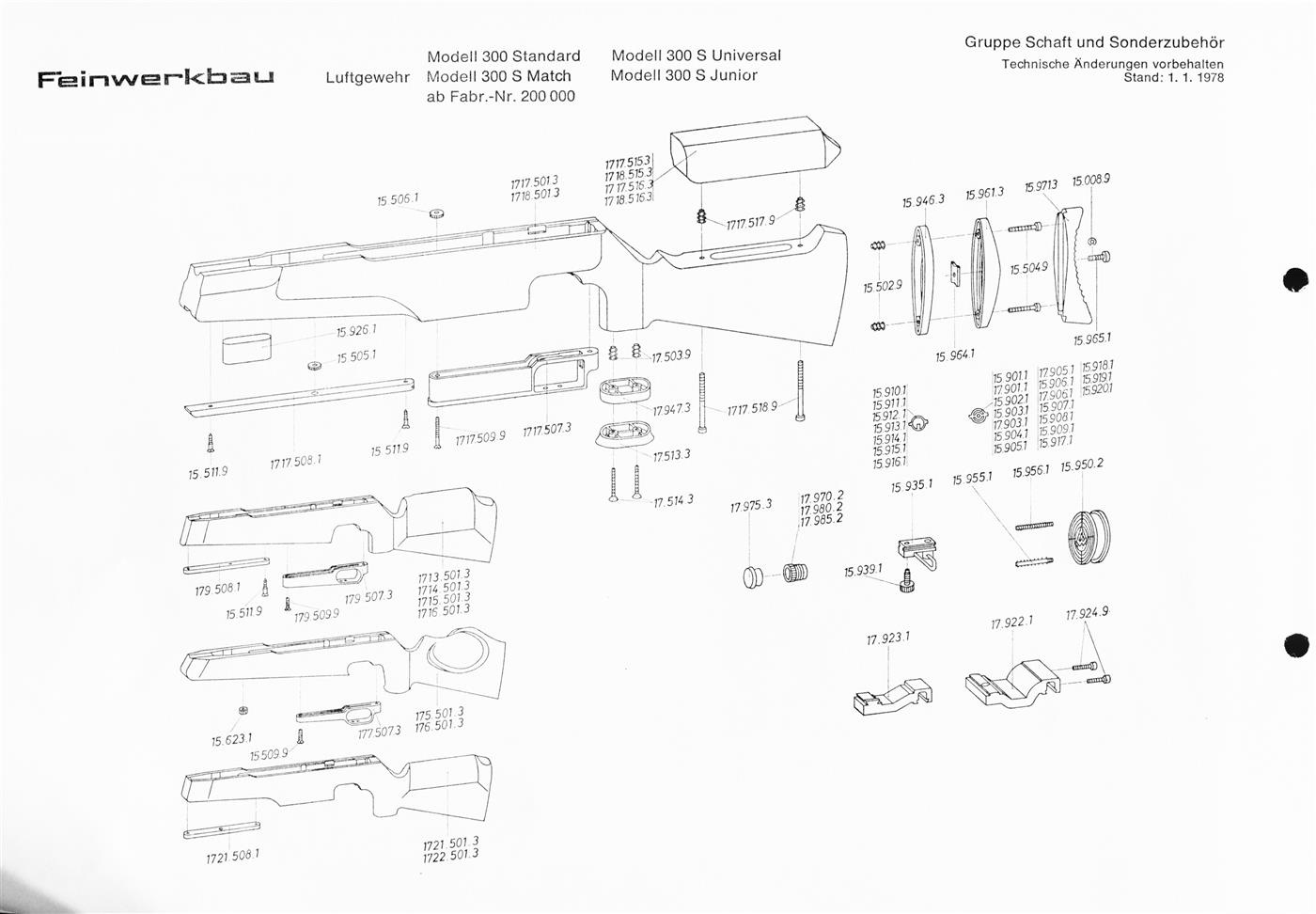

J’ai également réussi à trouver le manuel en version PDF : feinwerkbau_modell_300.pdf

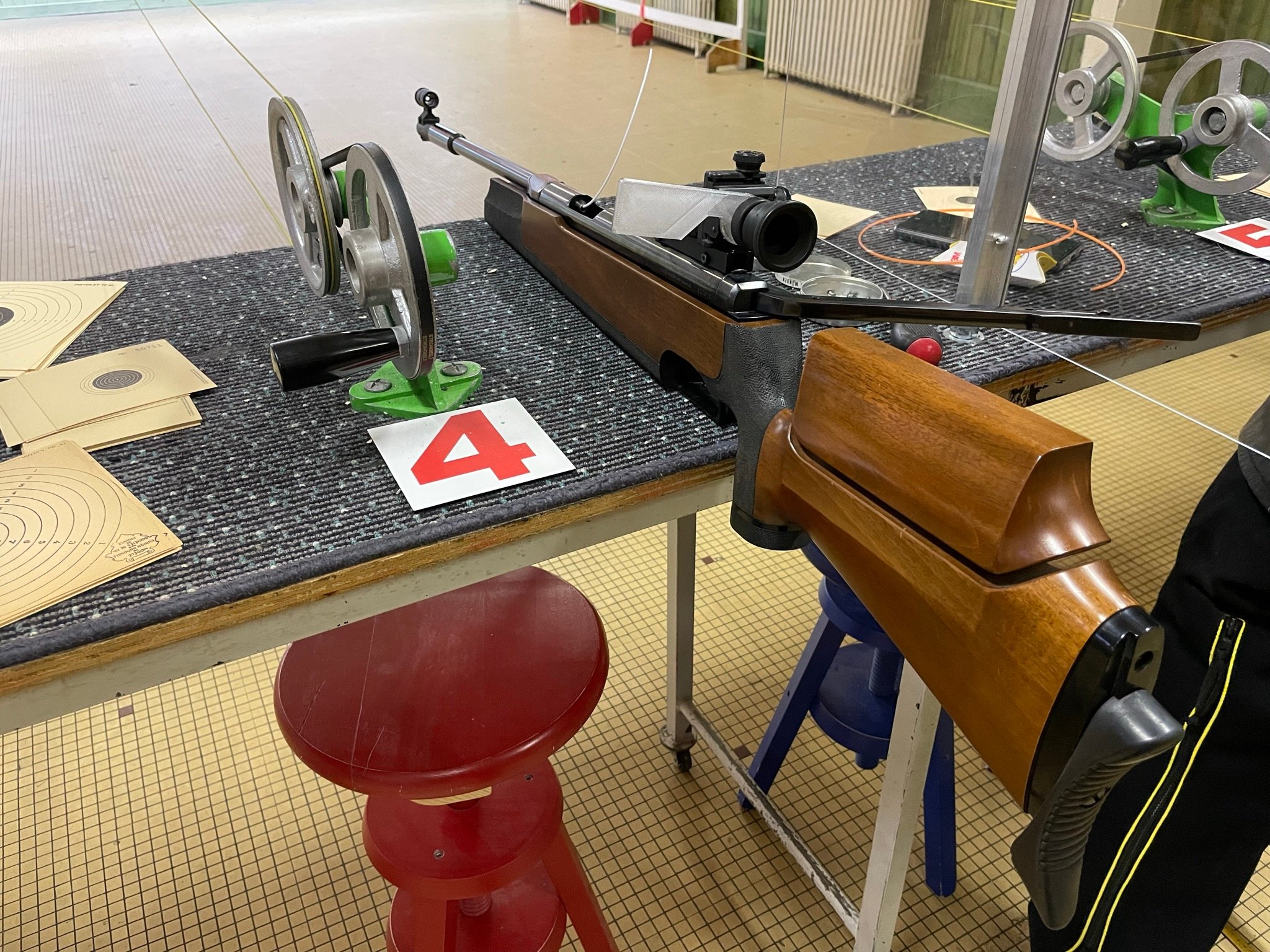

C’est donc dans les jours qui ont suivi où je suis allé au stand de tir pour commencer à m’en servir.
Elle a tiré 8 plombs puis s’est bloquée …
Je pouvais appuyer sur la détente, le piston restait bloqué en position chargé prêt à partir pour envoyer de l’air pour propulser le plomb.

Les membres présents du club de tir où je vais ont essayé de regarder mais ils n’ont pas réussi à trouver le problème.
J’ai donc quand même continué un peu tristement ma séance d’entraînement avec une autre carabine, une Feinwerkbau 500, appartenant au club.


Une des maladies connues de ces vielles carabines Feinwerkbau, c’est les joints en caoutchouc qui se détériorent avec le temps.
Ceux qui me lisent souvent sur ce blog ou les réseaux sociaux sauront que cela ne m’étonne pas vu l’age qu’ils ont (au moins 35 ans !). C’est donc tout à fait normal que cette panne soit arrivée.

Je pense donc que les joints de pistons sont HS et qu’il va falloir les remplacer.

J’avais d’ailleurs remarqué qu’il semblait y avoir des morceaux qui partait du canon en tirant même sans plomb (donc juste de l’air comprimé qui sort du canon).

Heureusement, à peine quelques temps après que j’ai eu cette carabine, Mr Predex sur YouTube a mis en ligne une vidéo où il montre pas à pas comment remplacer les joints de mon modèle exact de carabine.
Ce vidéaste a peut-être un peu abusé des bruitages dans son montage vidéo mais la vidéo est très intéressante et à conserver.

Cette vidéo YouTube de Mr Predex a été archivée sur Peertube : lien

Vu que je comptais bien remettre en état ma carabine, j’ai voulu moi aussi partager la procédure sur comment y changer les joints en le faisant à ma manière avec plein de photos, des textes explicatif et pour pouvoir y ajouter quelques notes.
Et accessoirement, cela me permet de garder une trace de ce que j’ai fait sur ma carabine.
J’ai donc fait beaucoup mais alors BEAUCOUP de photos pour tout conserver.
En prenant son temps de tout regarder et faisant des pauses par moments, toute la procédure prend environ 3h.
Avant de commencer de faire une quelconque action sur une carabine, il convient mieux de lire et relire plusieurs fois cette procédure.

C’est partit !

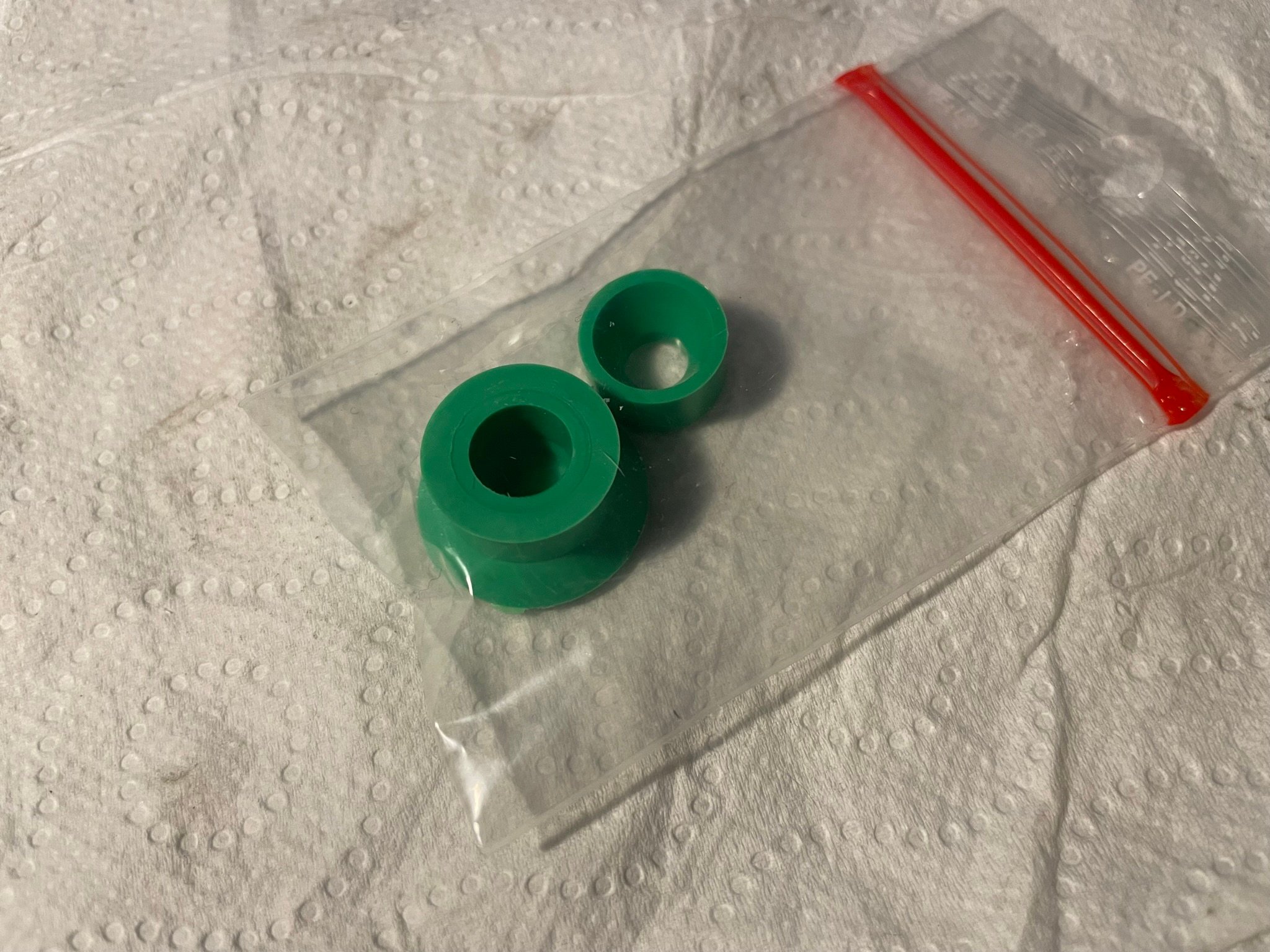

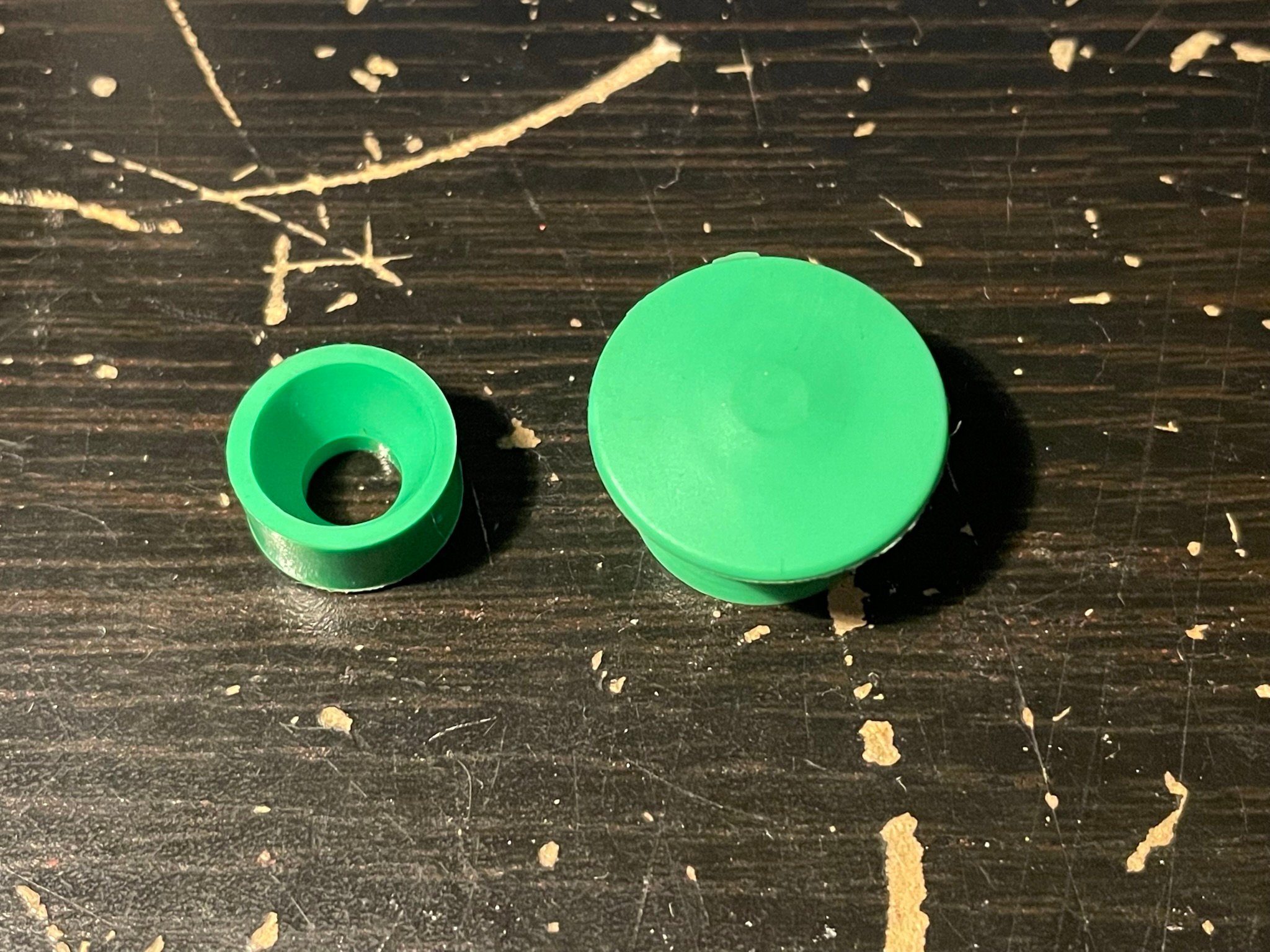

Les joints à remplacer sont au nombre de 2 et peuvent actuellement être trouvés chez l’armurerie Gilles :

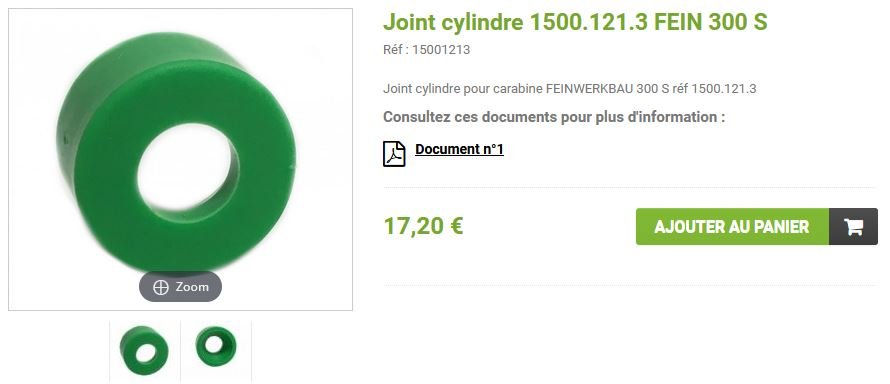

- Joint cylindre : https://www.armurerie-gilles.com/@FR-FR/joint-cylindre-1500-121-3-fein-300-s_f1763.html

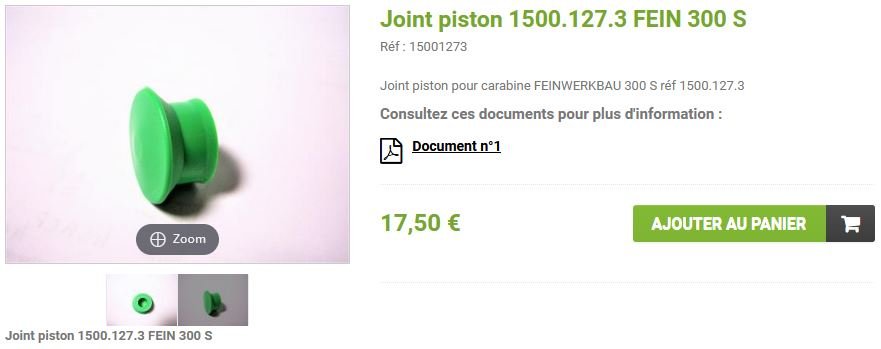

- Joint piston : https://www.armurerie-gilles.com/@FR-FR/joint-piston-1500-127-3-fein-300-s_f1765.html

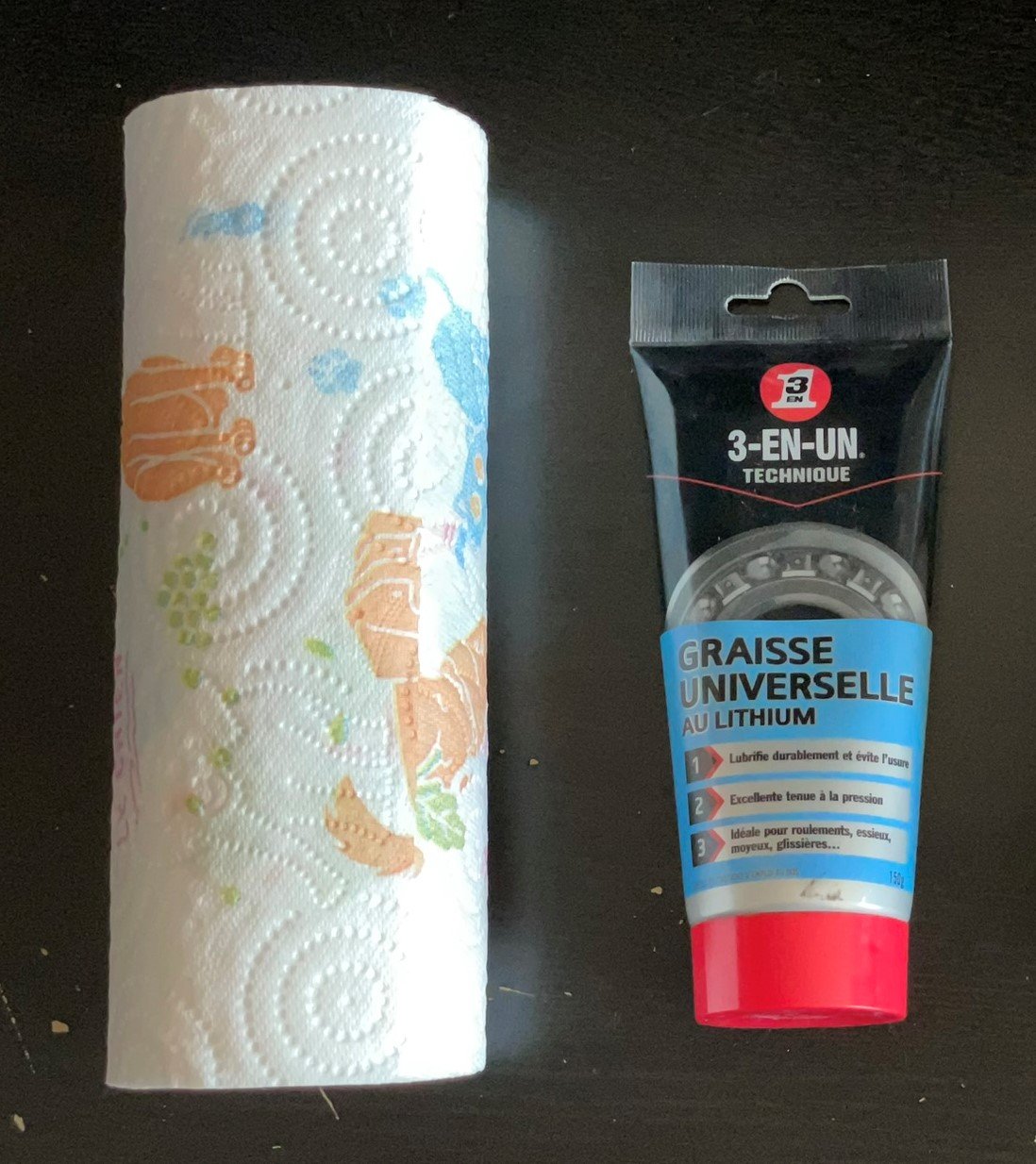

Pour faire le remplacement des joints, il faut :
- Un espace de travail suffisamment dégagé
- Du papier essuie-tout
- De la graisse mécanique au lithium (celle trouvable en supermarché fera très bien l’affaire)
- De l’alcool isopropylique


Cette procédure est découpée en 3 étapes :
1) Démontage
2) Remplacement des joints
3) Remontage


1ère étape : Le démontage :

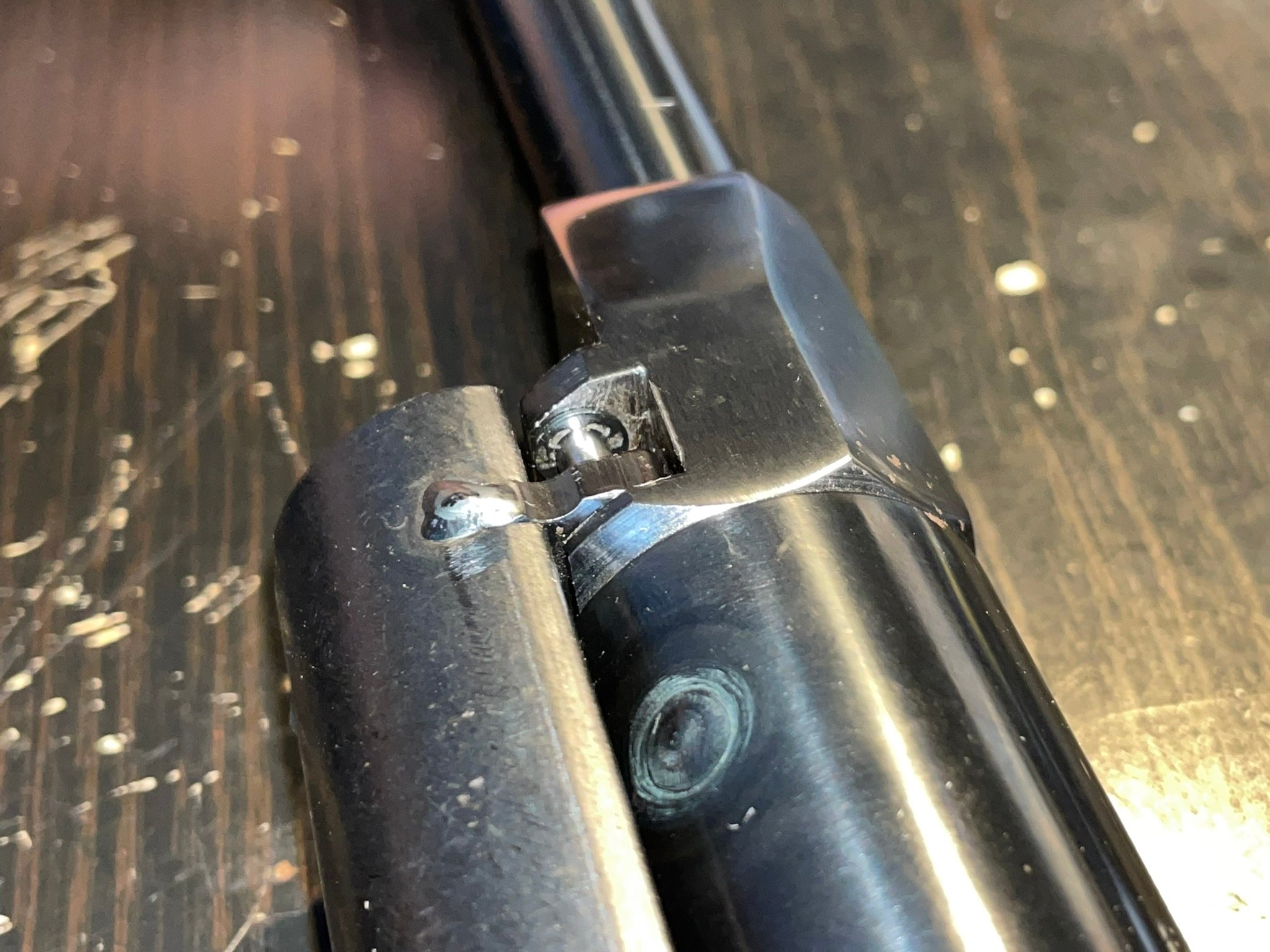

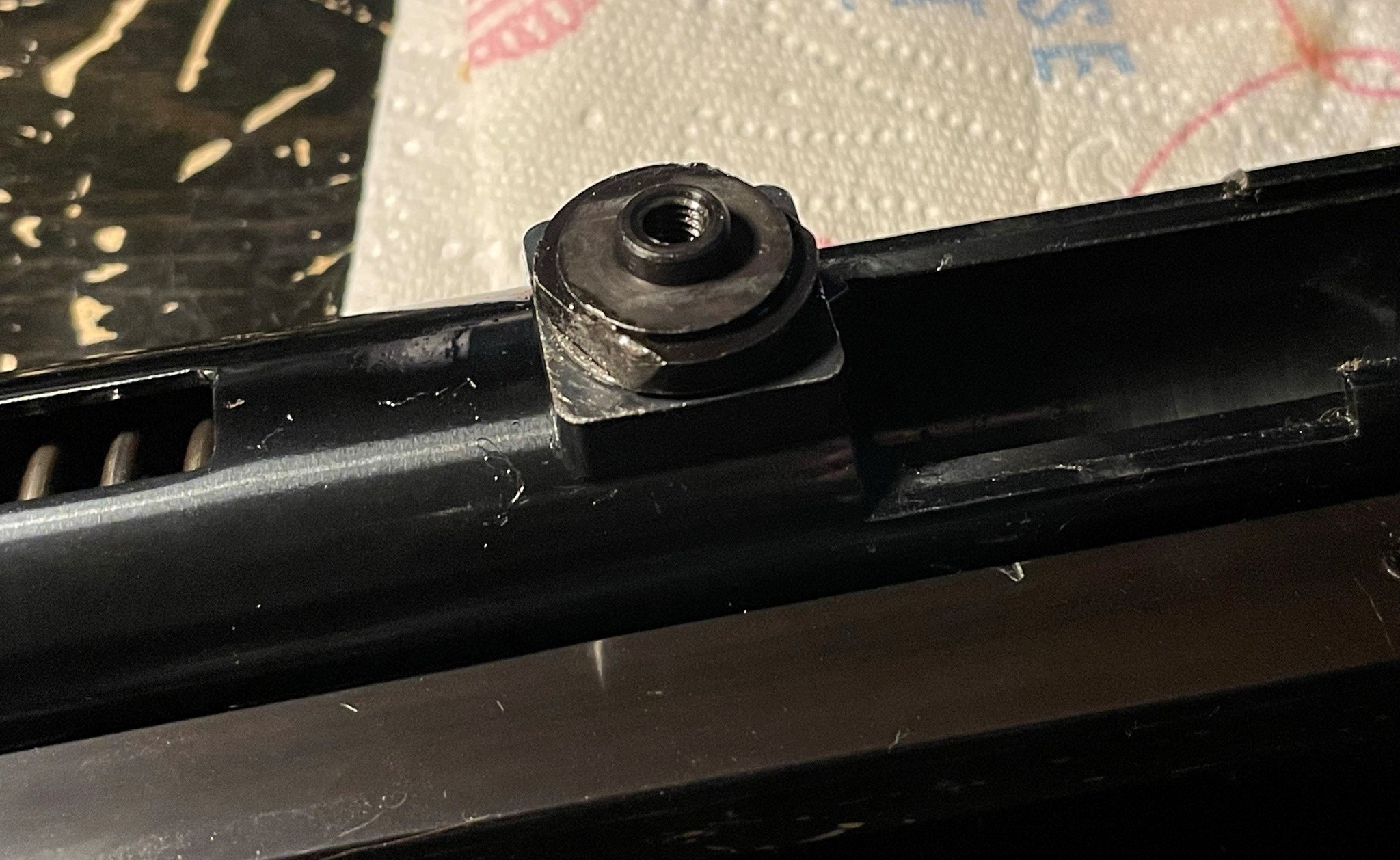

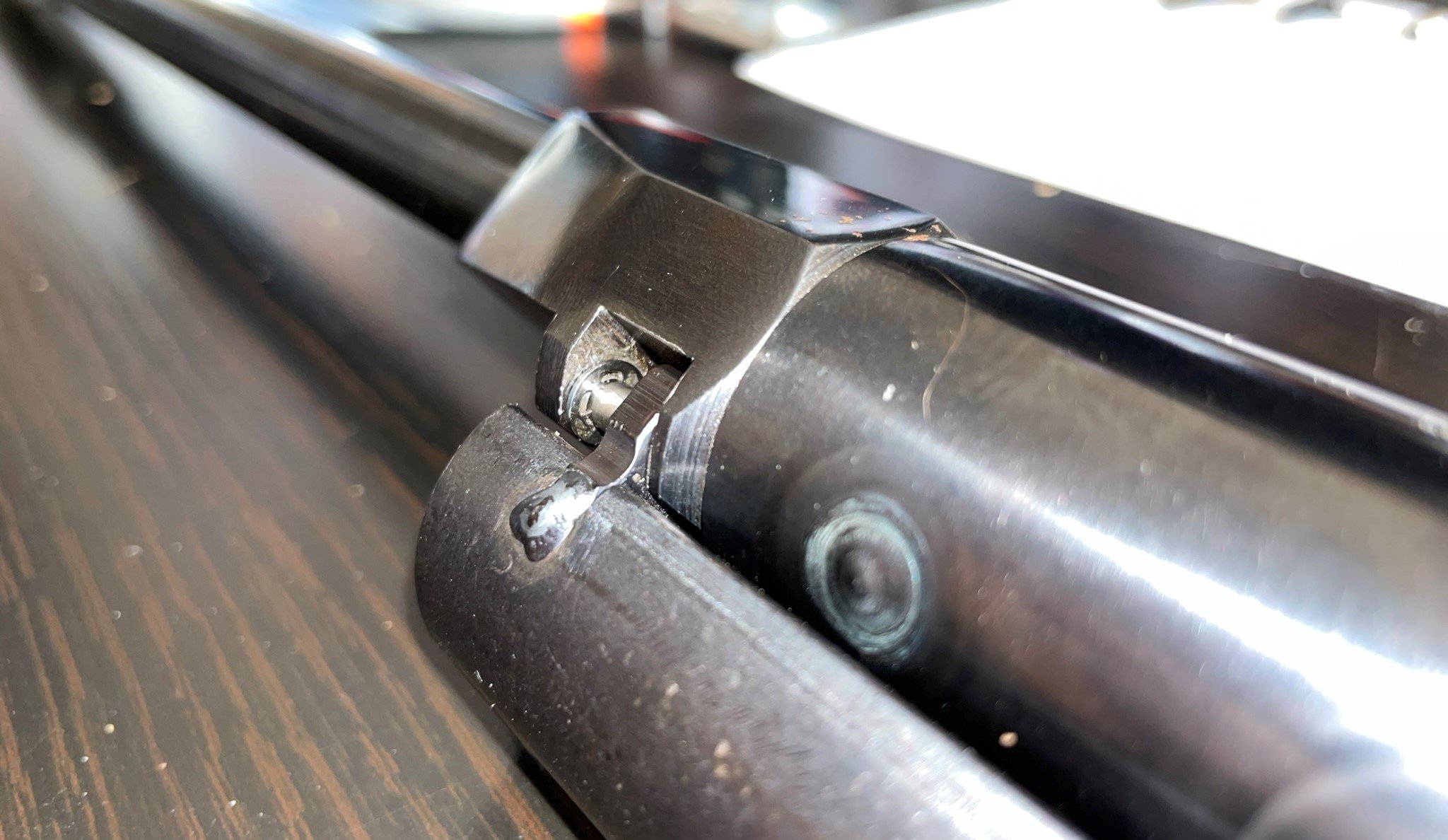

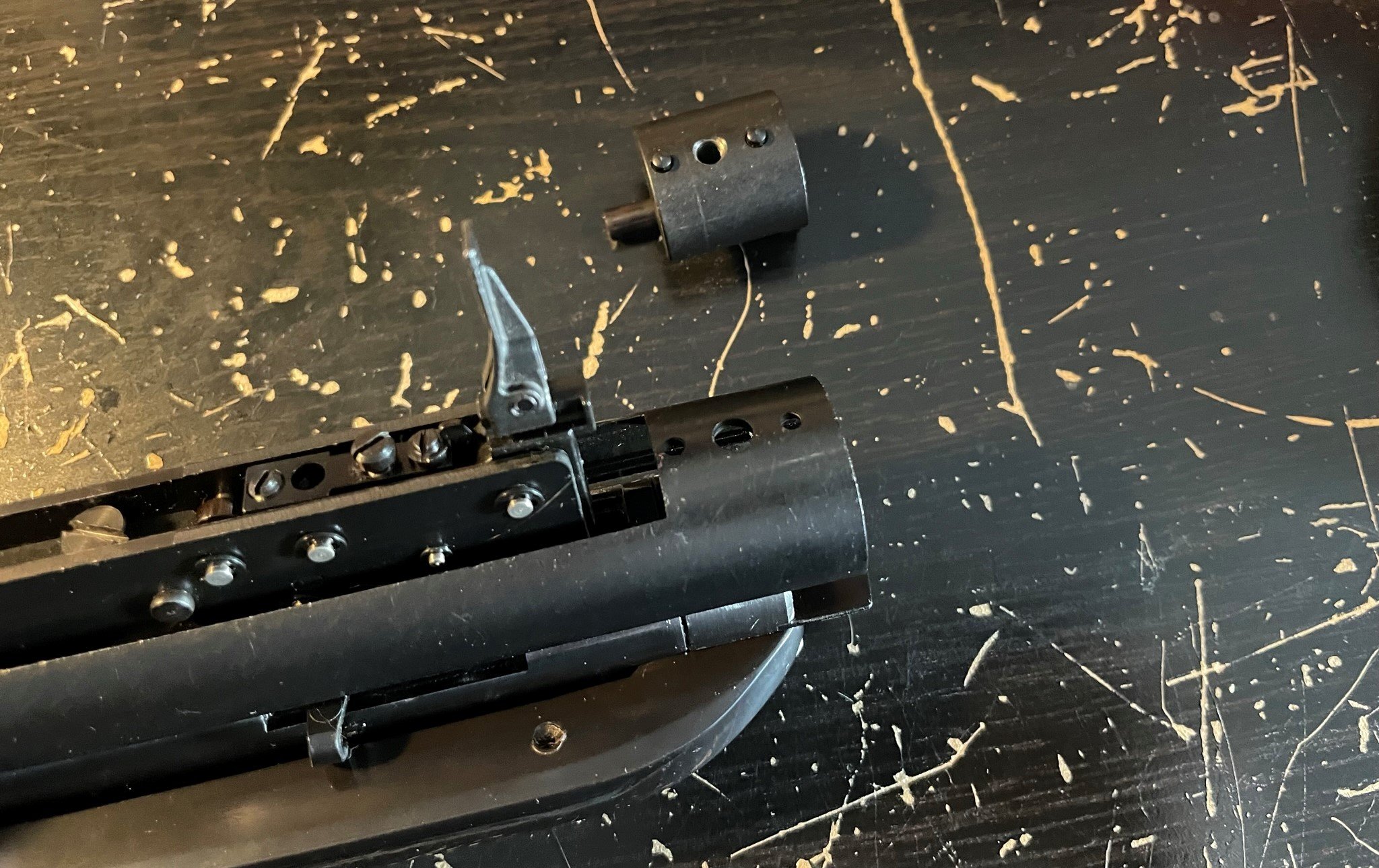

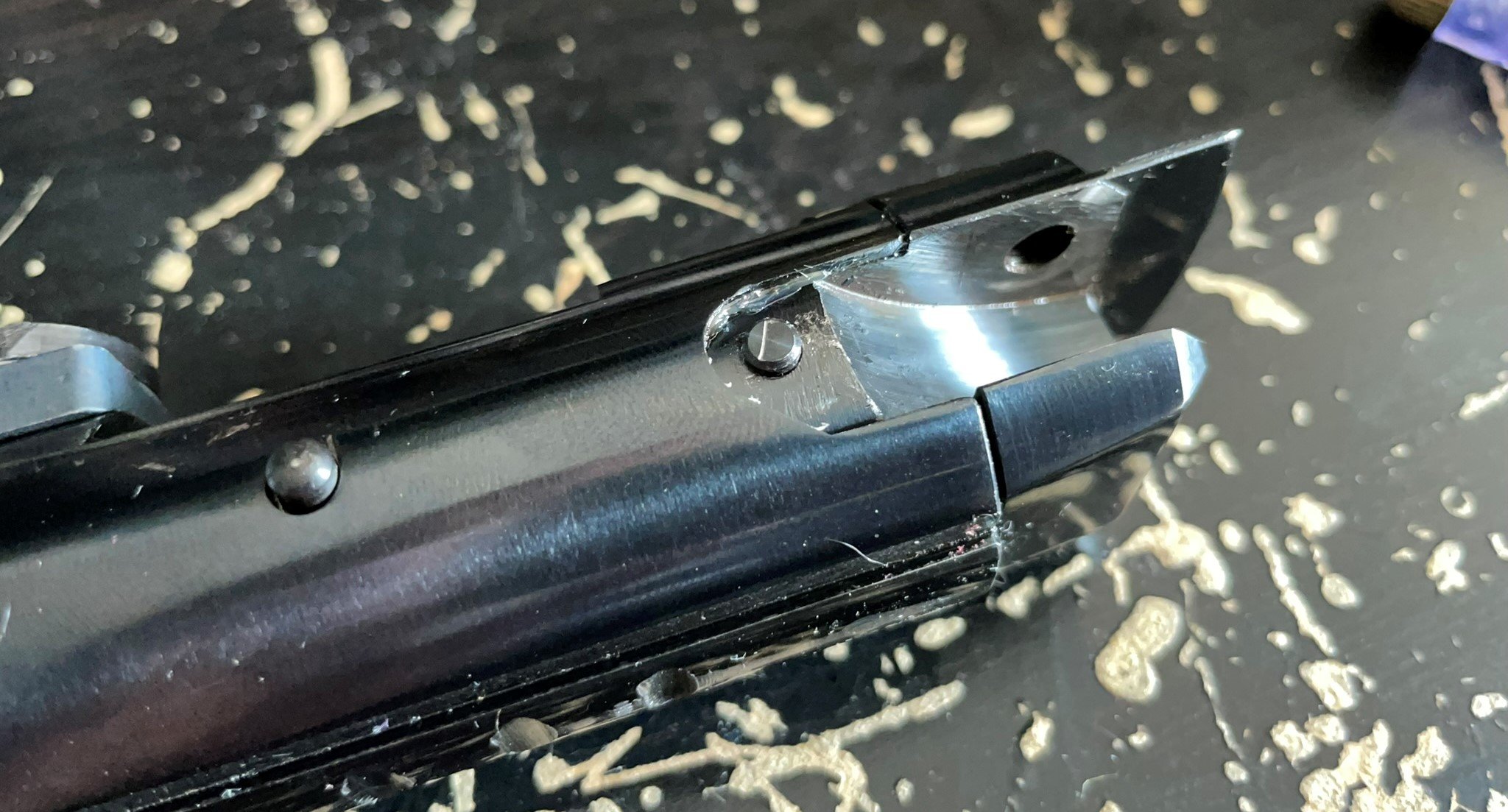

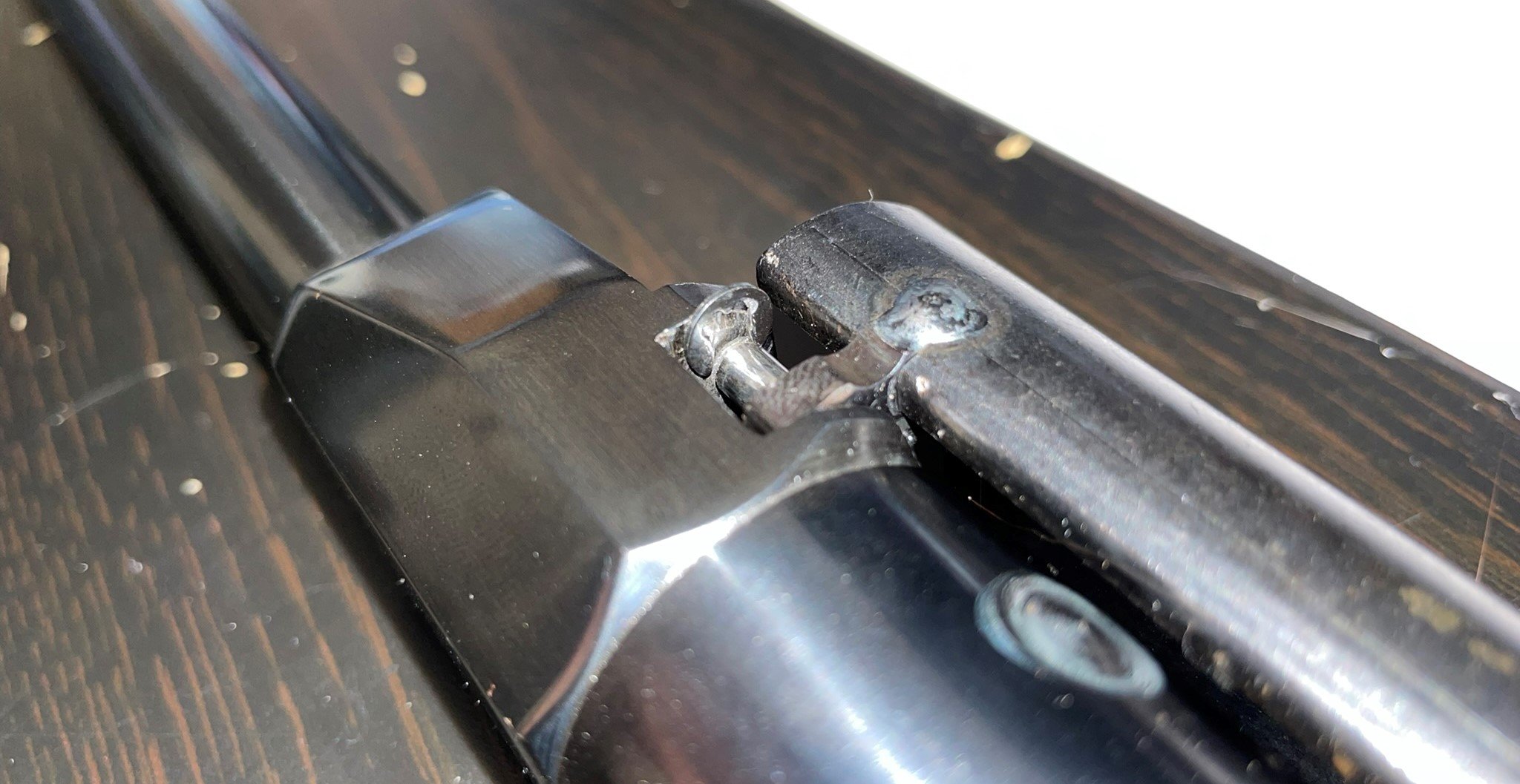

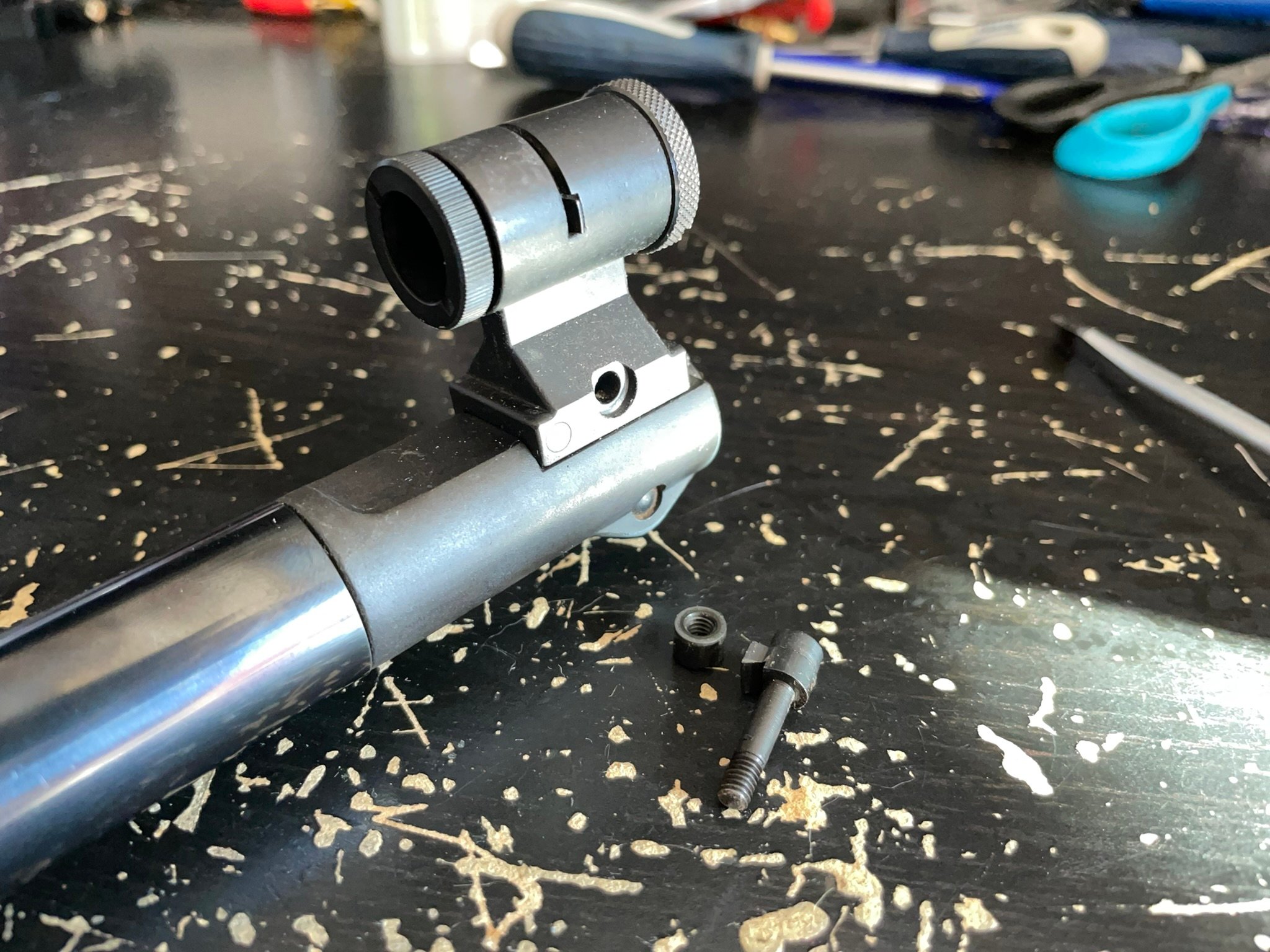

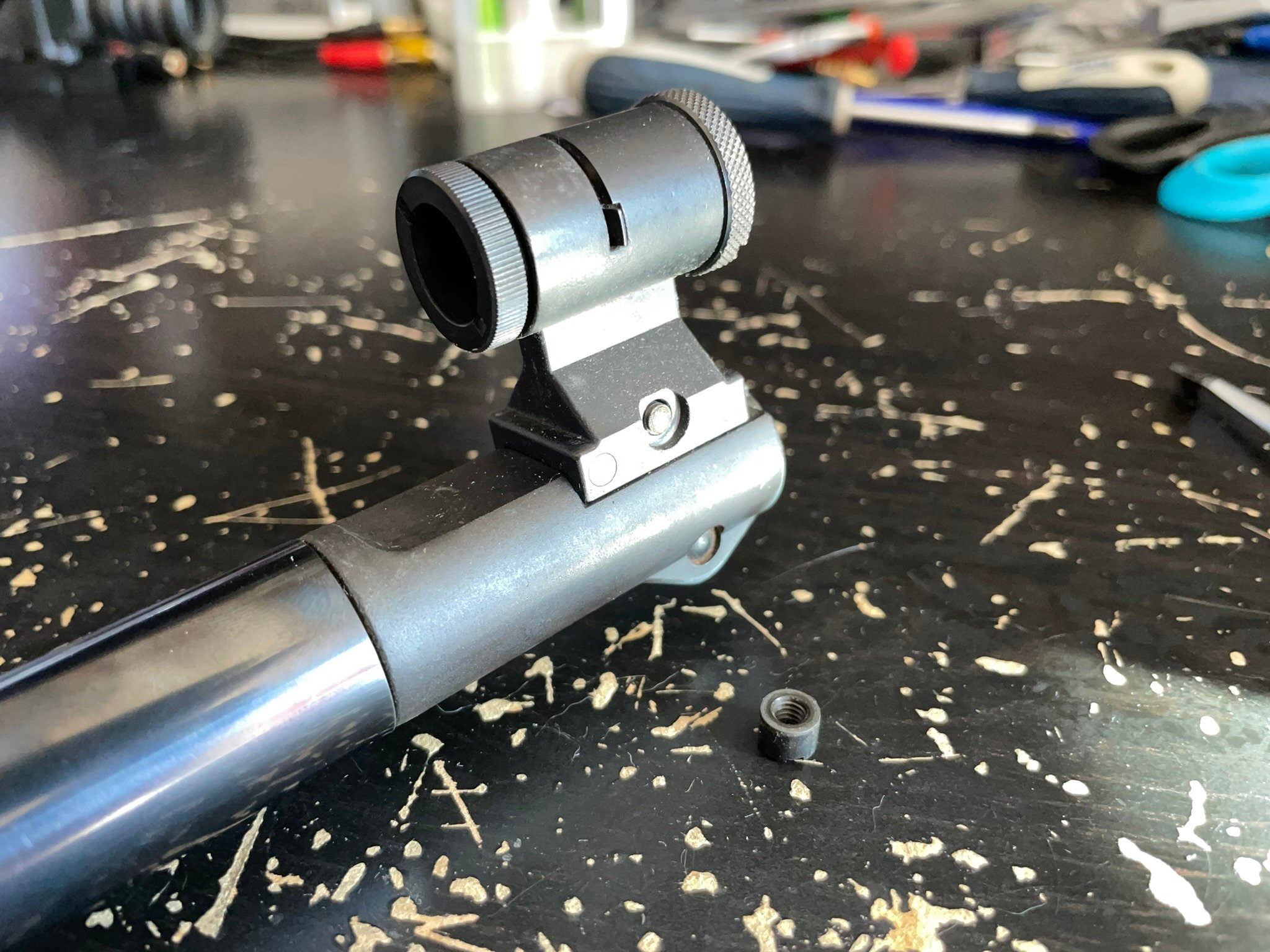

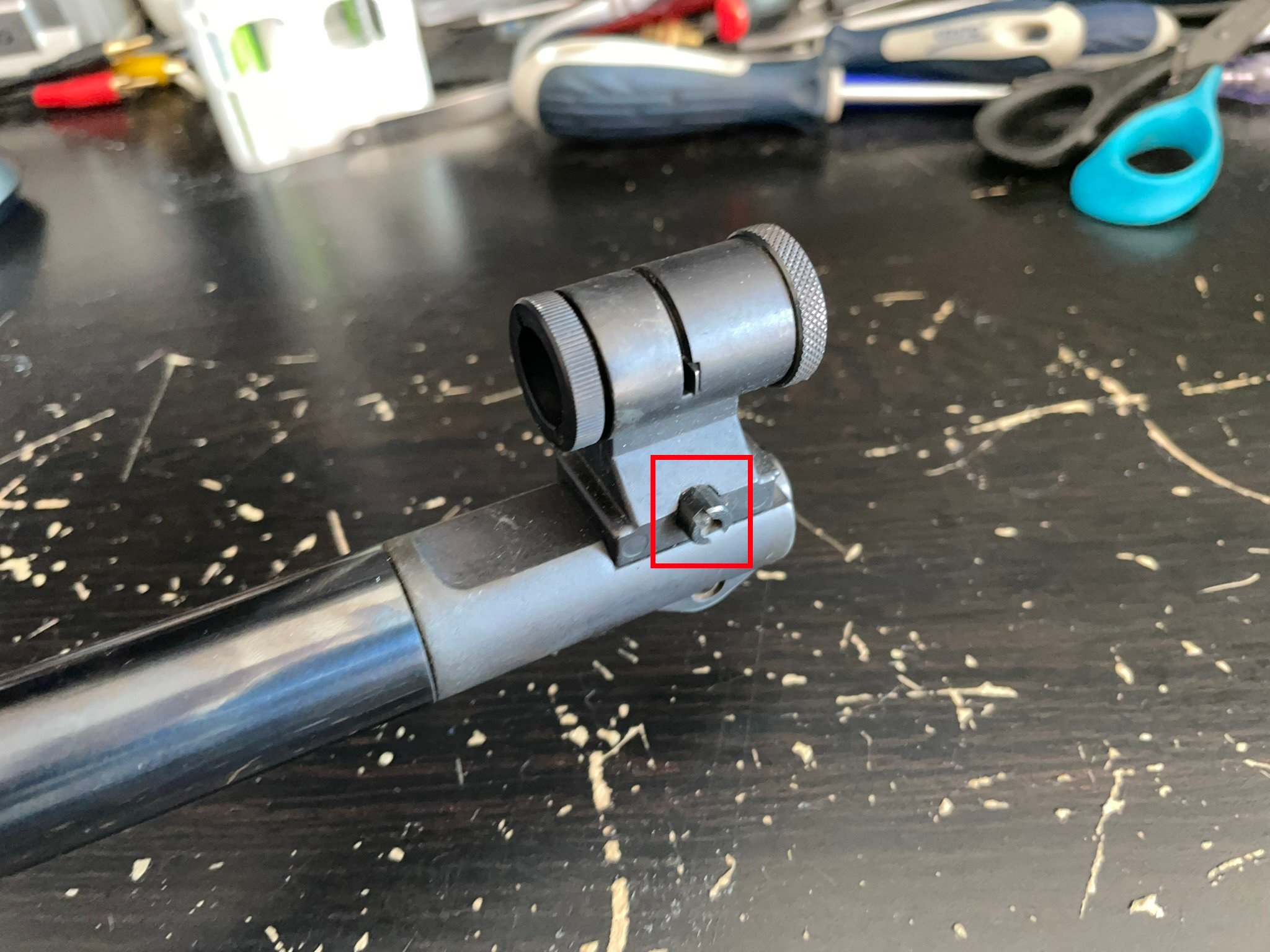

Retirer le guide au bout du canon en retirant la vis.
On pourrait le laisser mais l’enlever sera plus pratique lorsqu’on retournera pas mal de fois la carabine lors de la procédure.

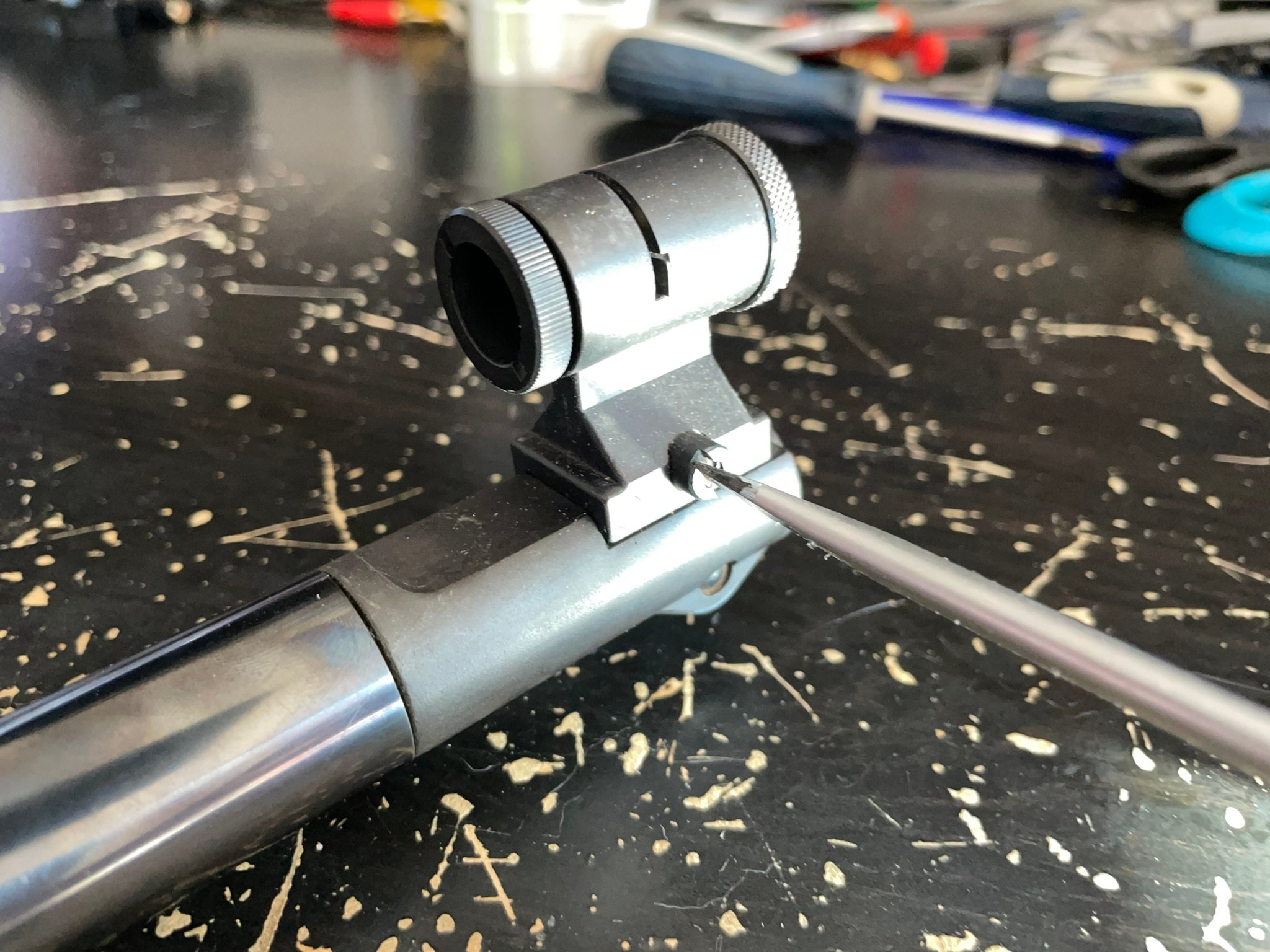

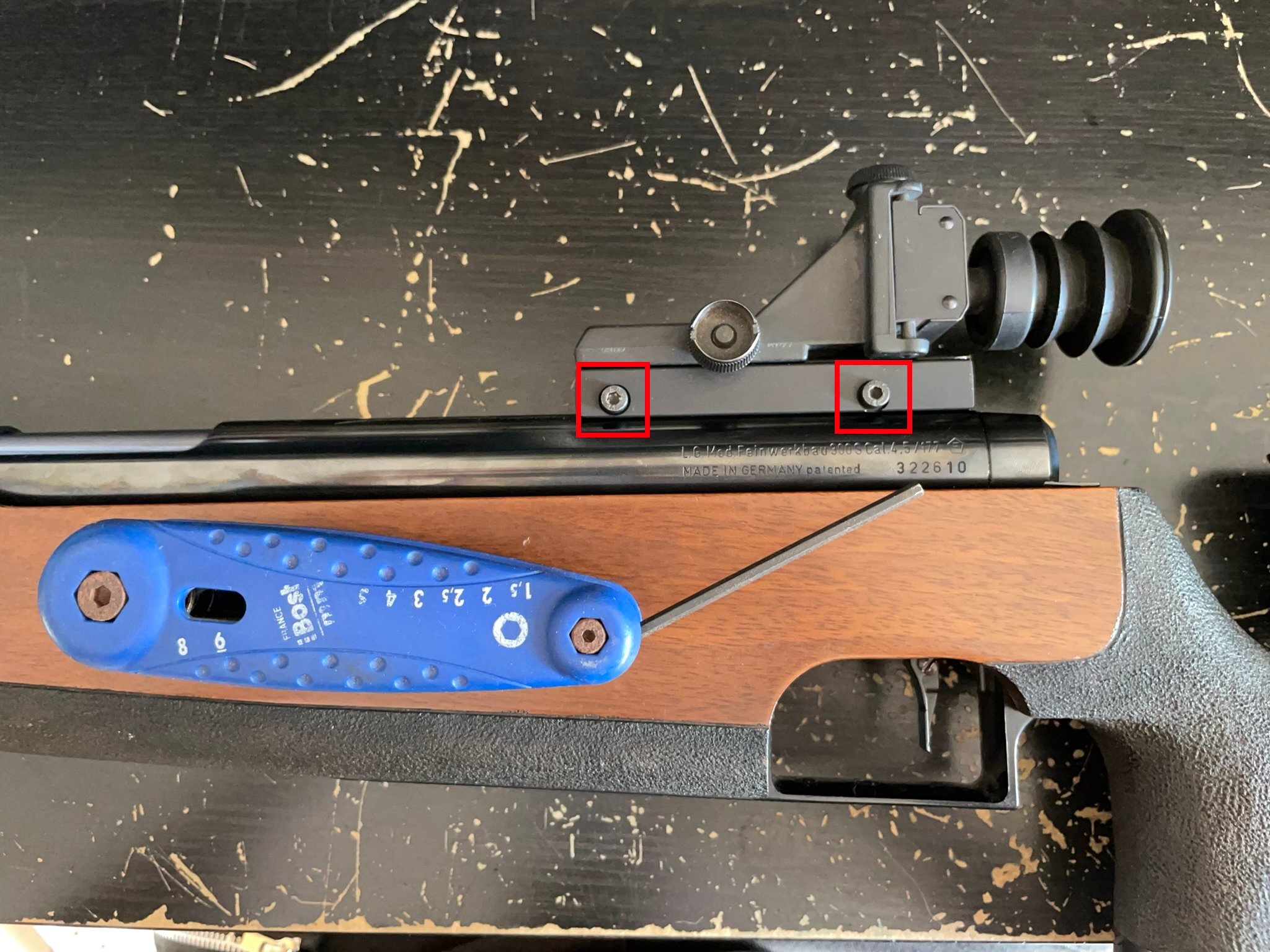

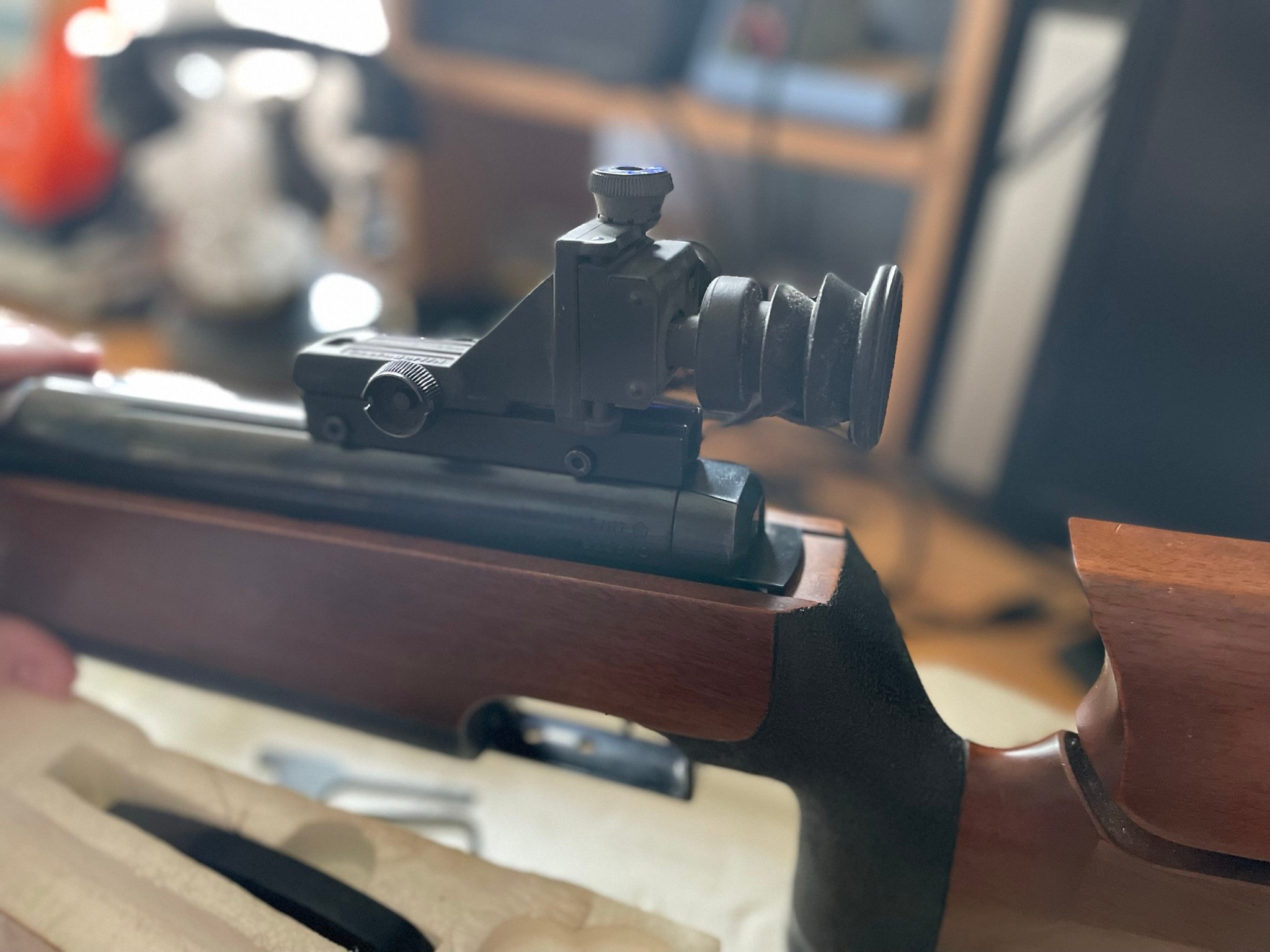

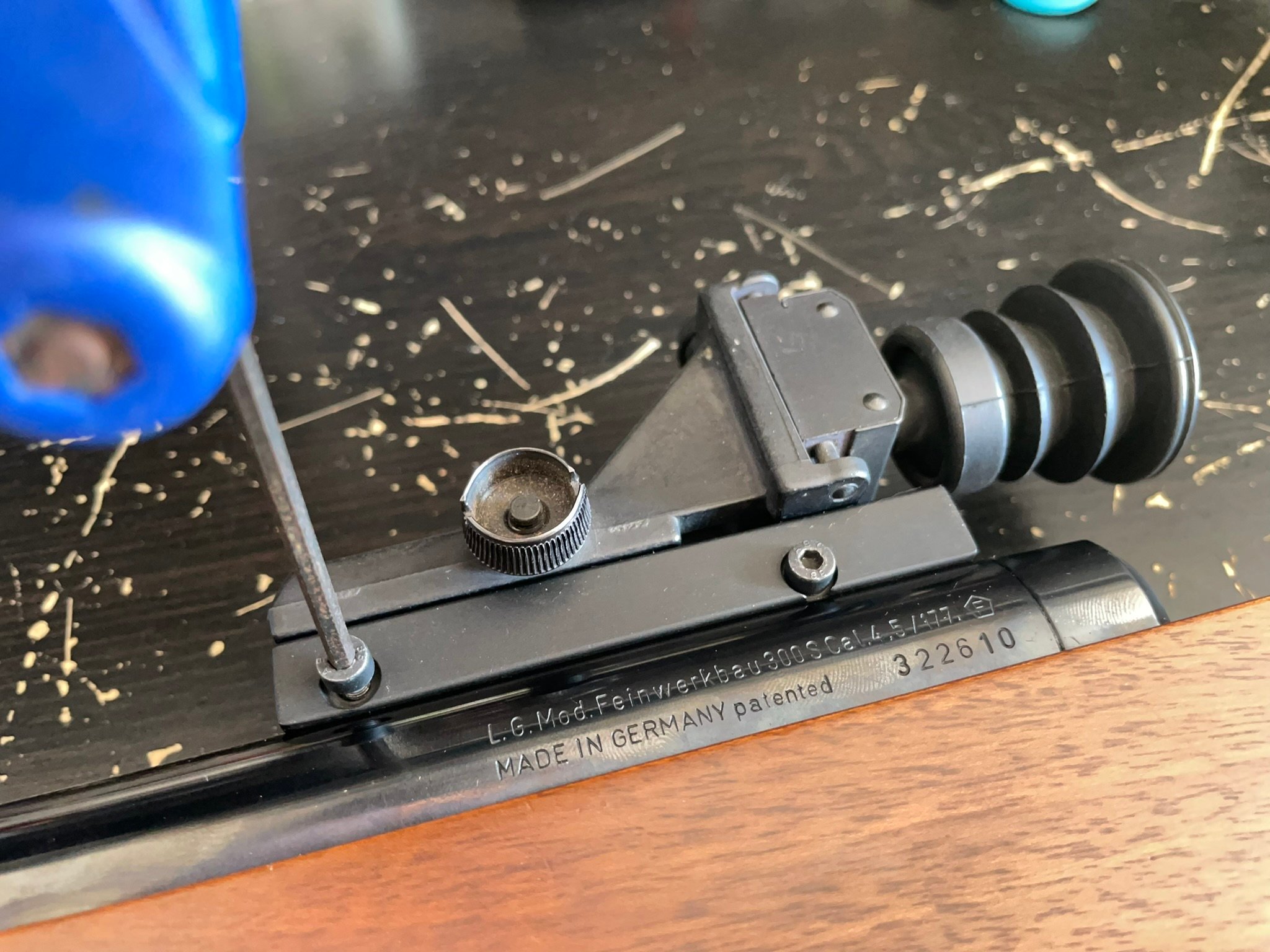

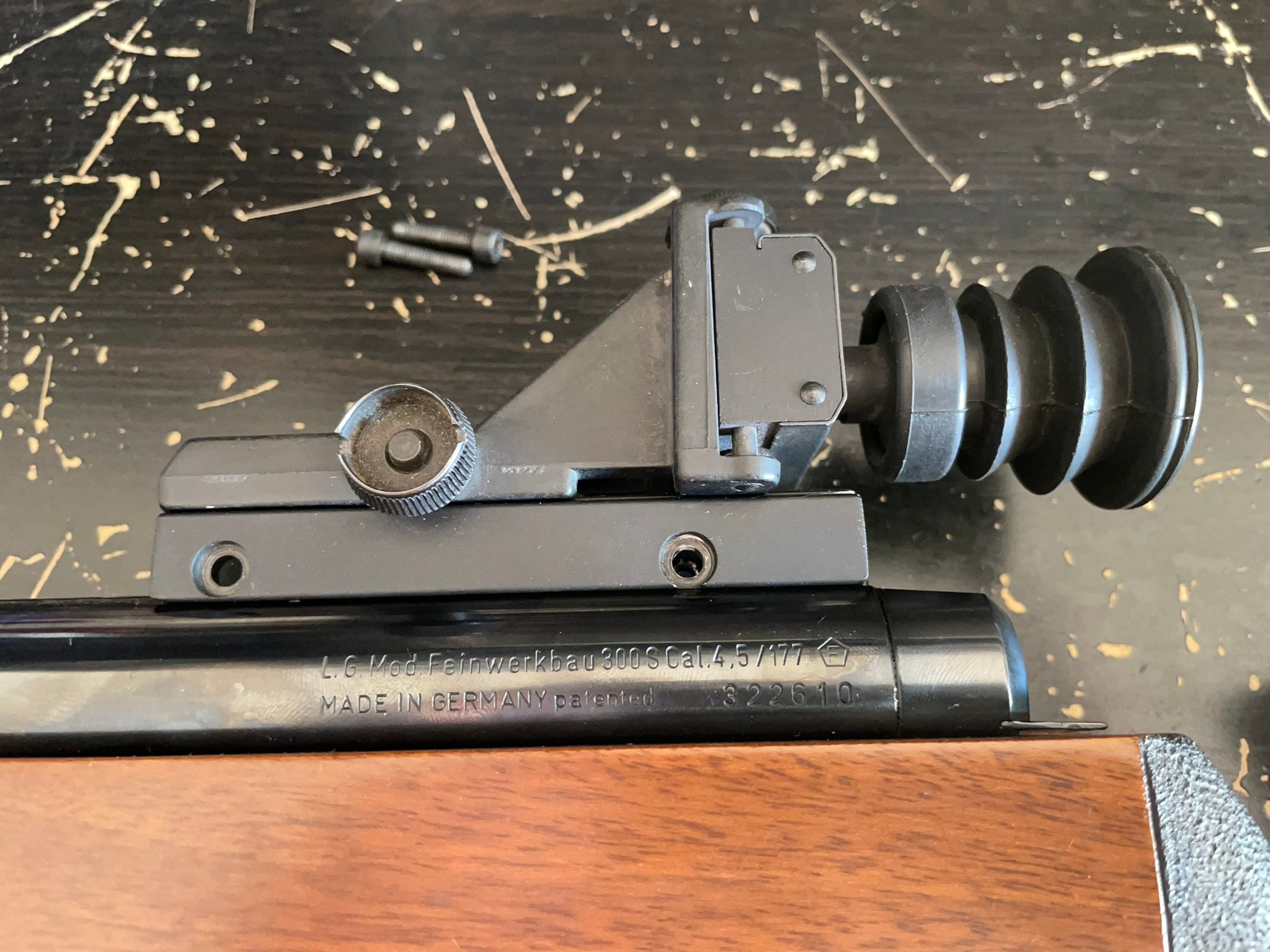

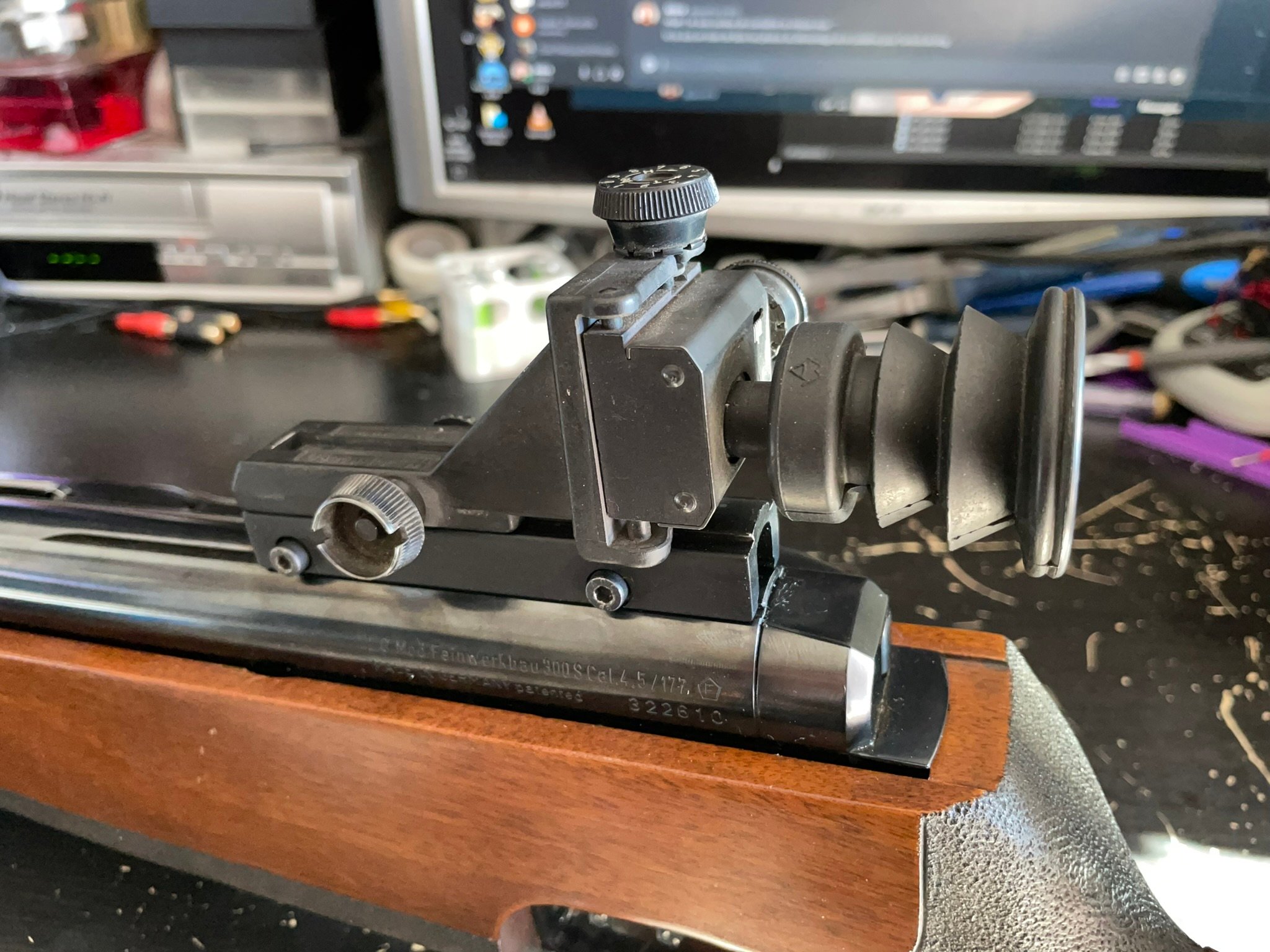

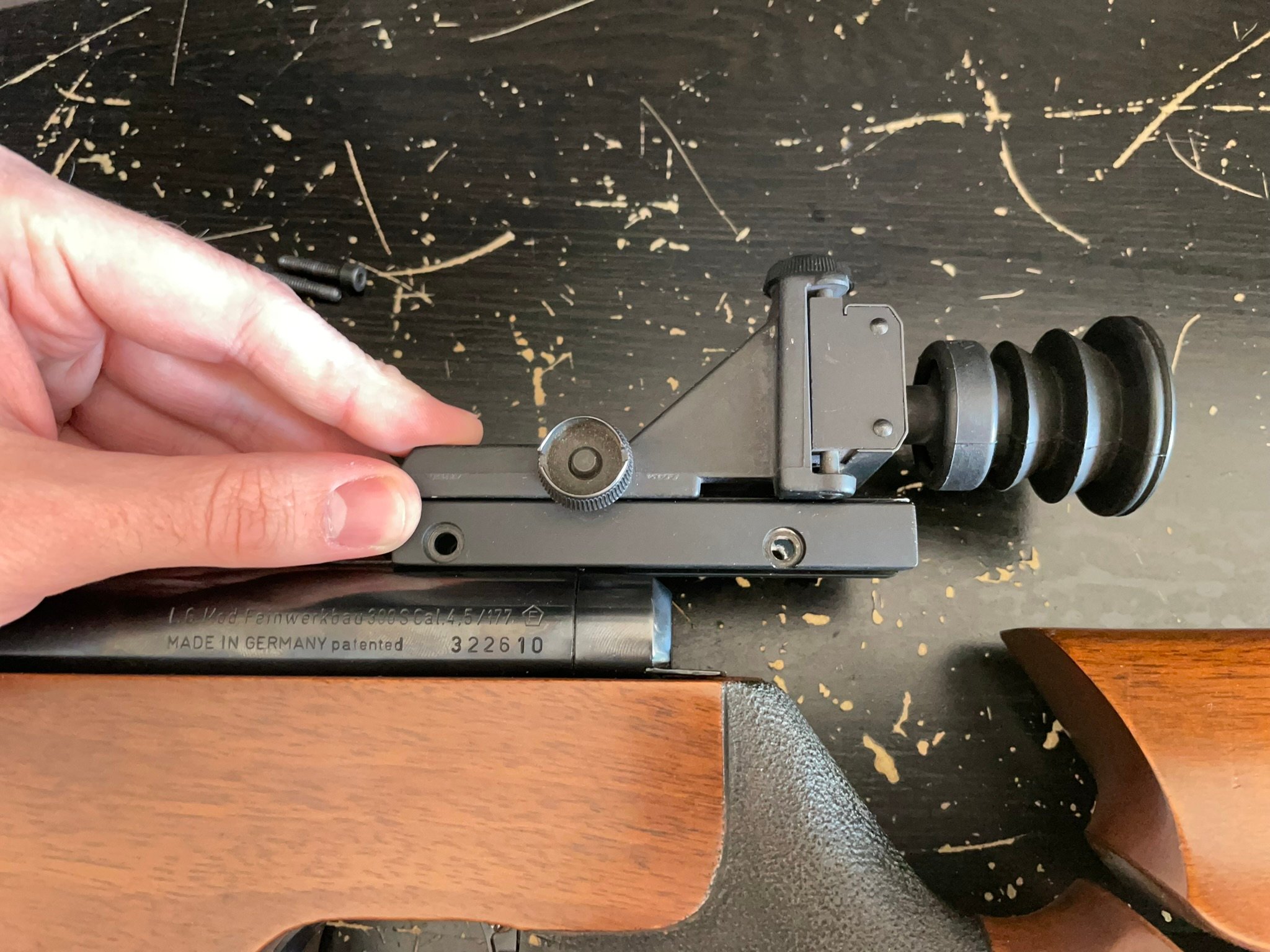

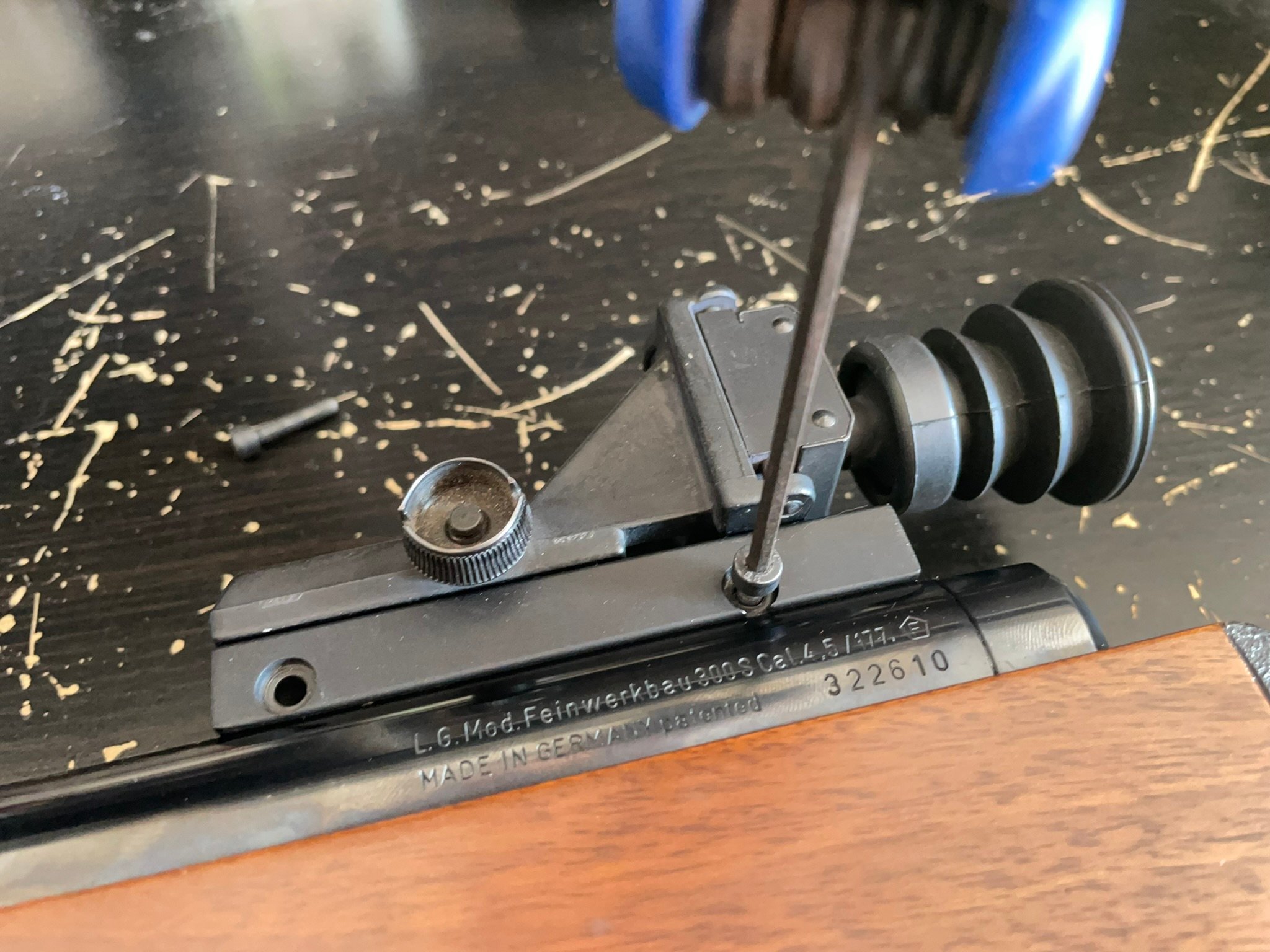

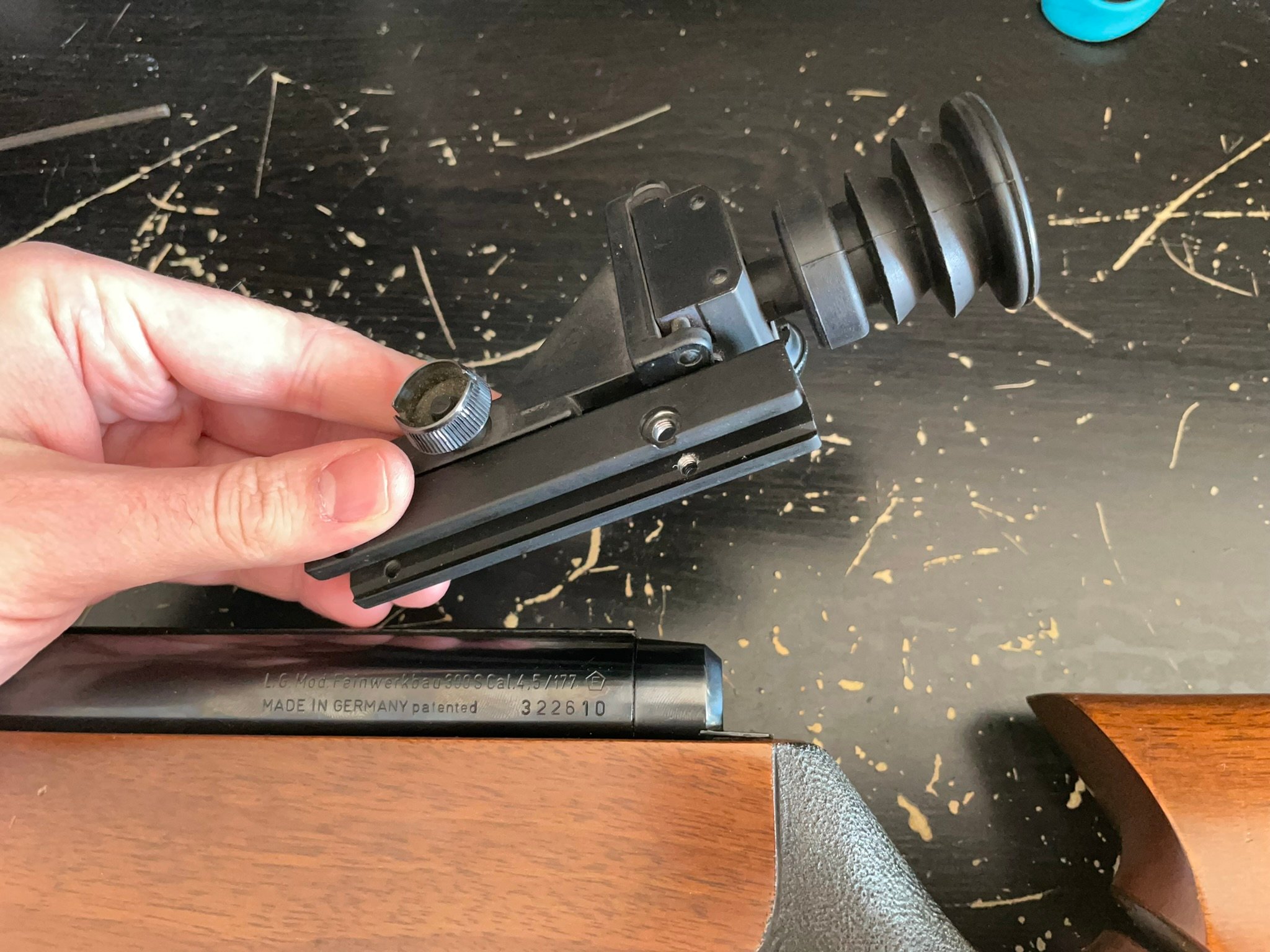

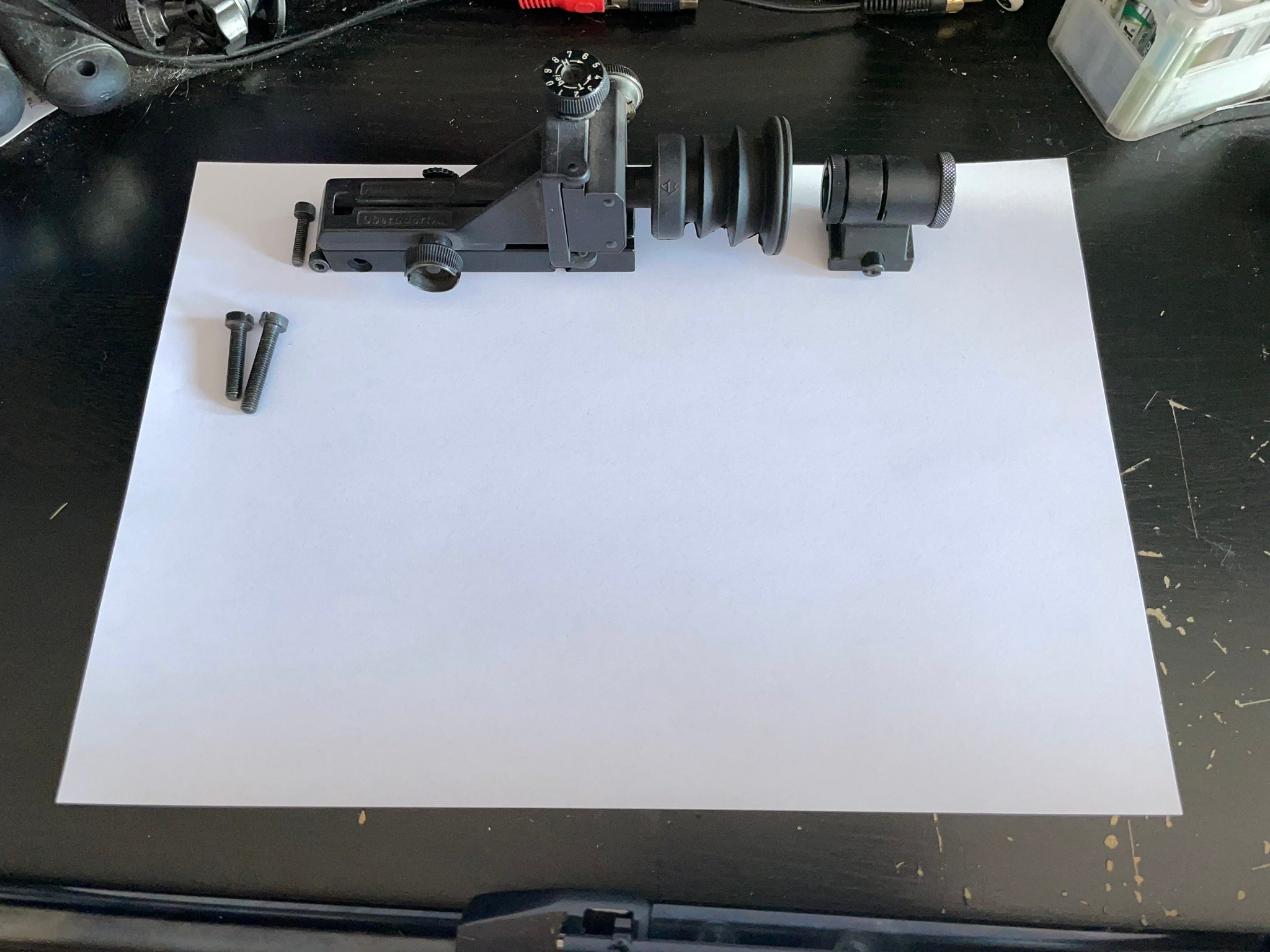

Faire de même avec le dioptre en retirant les vis avec une clé Allen.


Une fois les vis retirés, le dioptre est libre et peut glisser sur le rail pour être retiré.

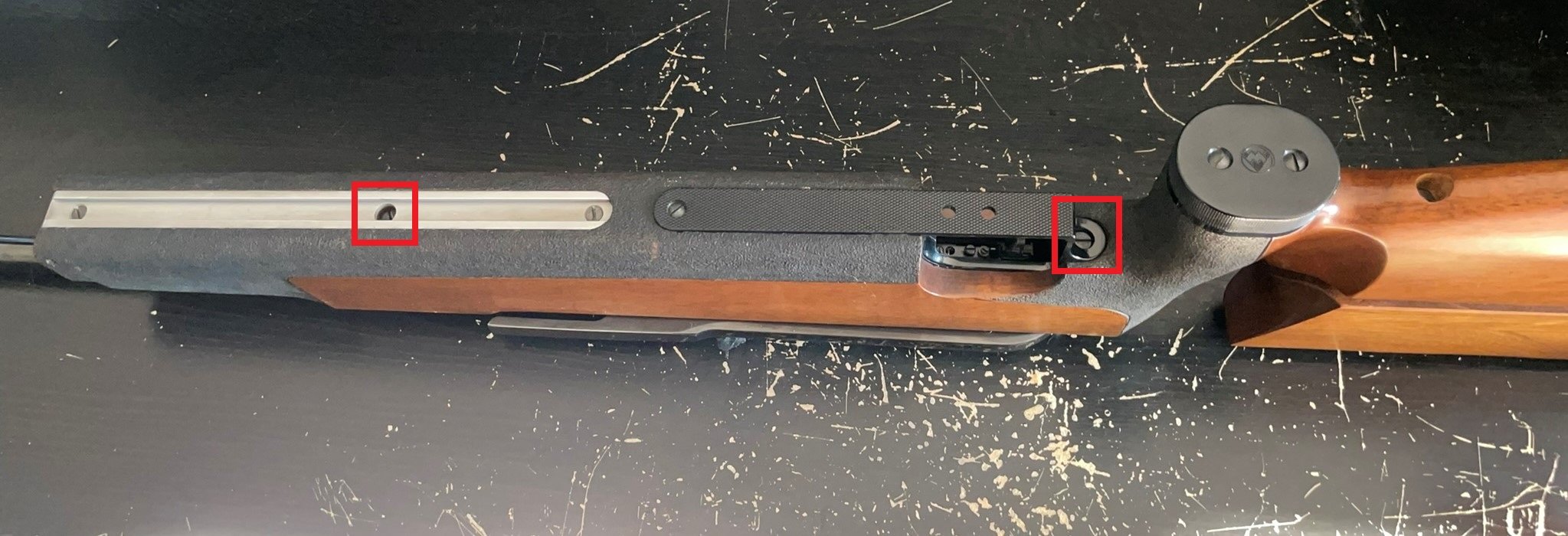

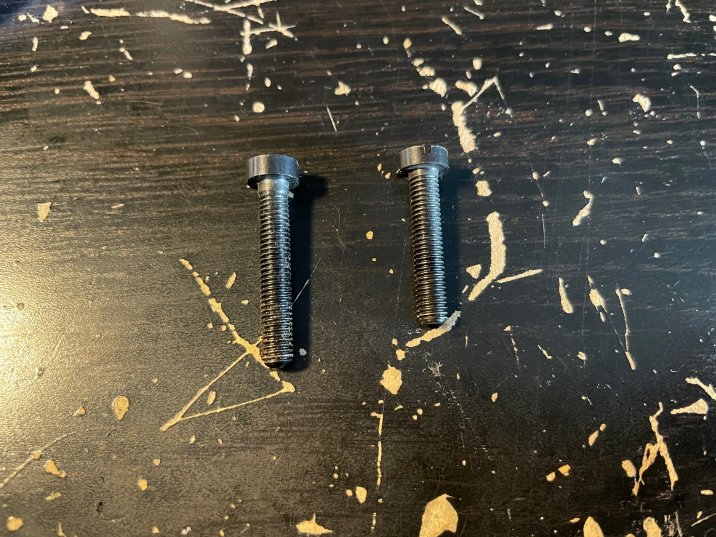

Retirer ces 2 vis sous la carabine avec un tourne vis plat :

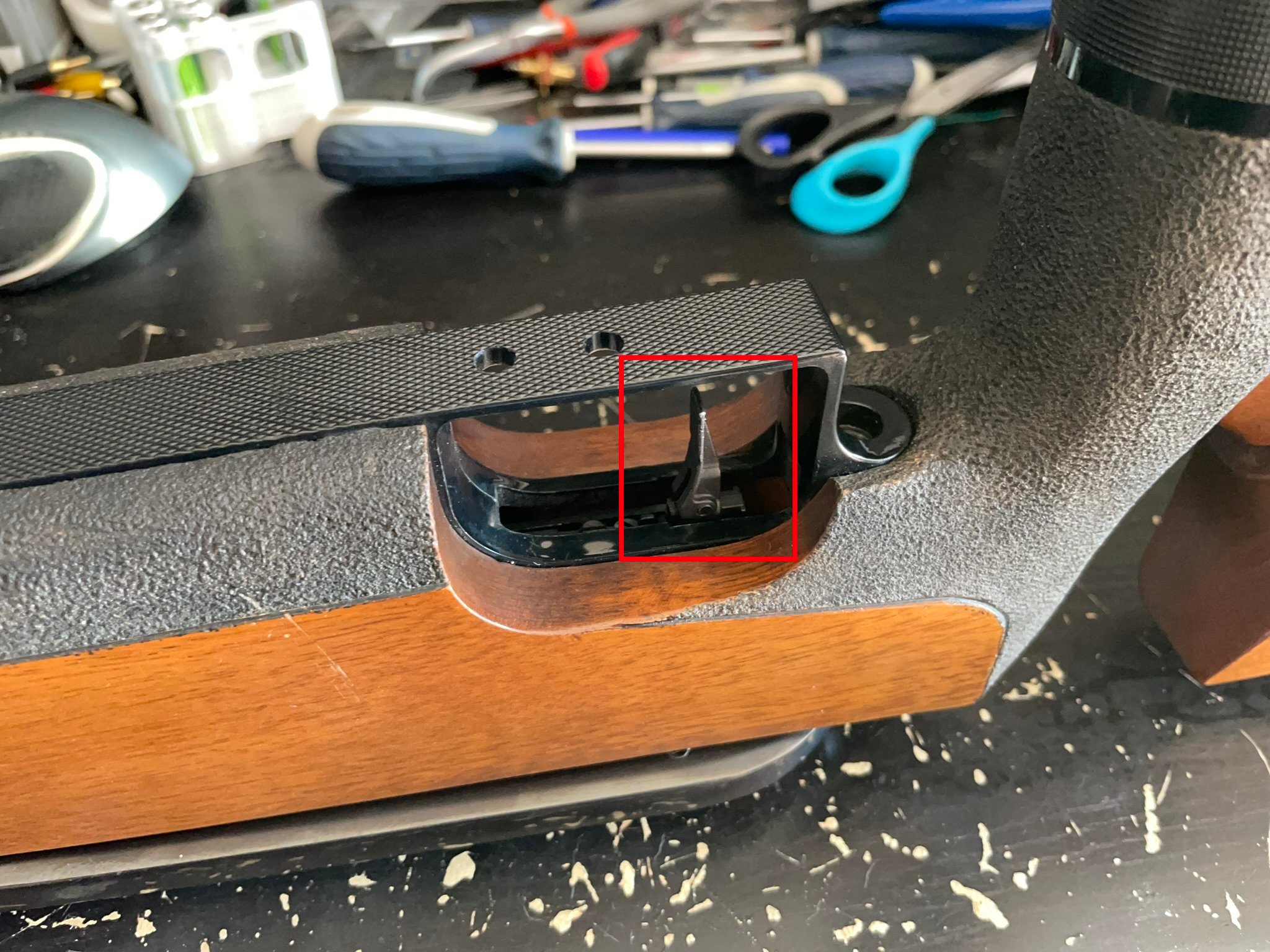

Faite attention avec la queue de détente lors de l’action suivante :

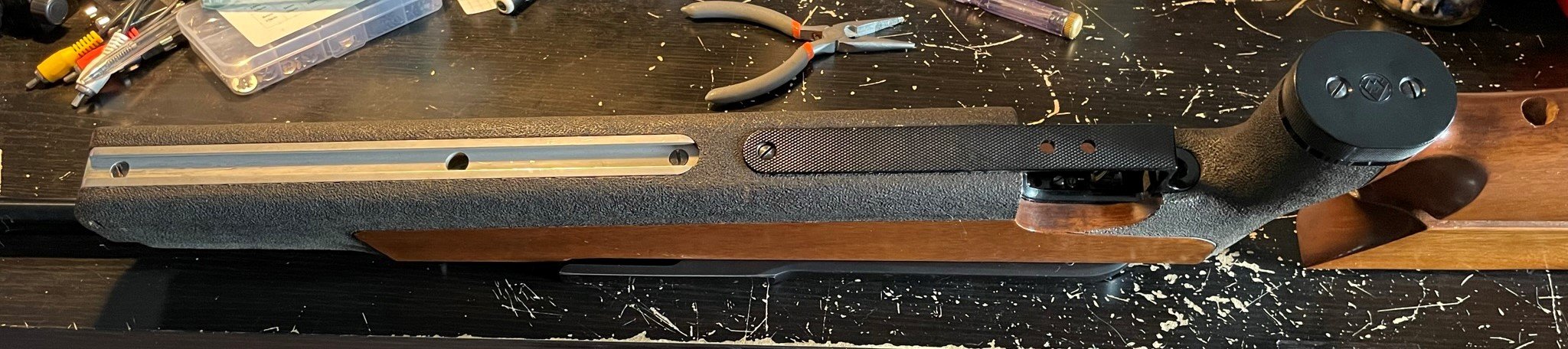

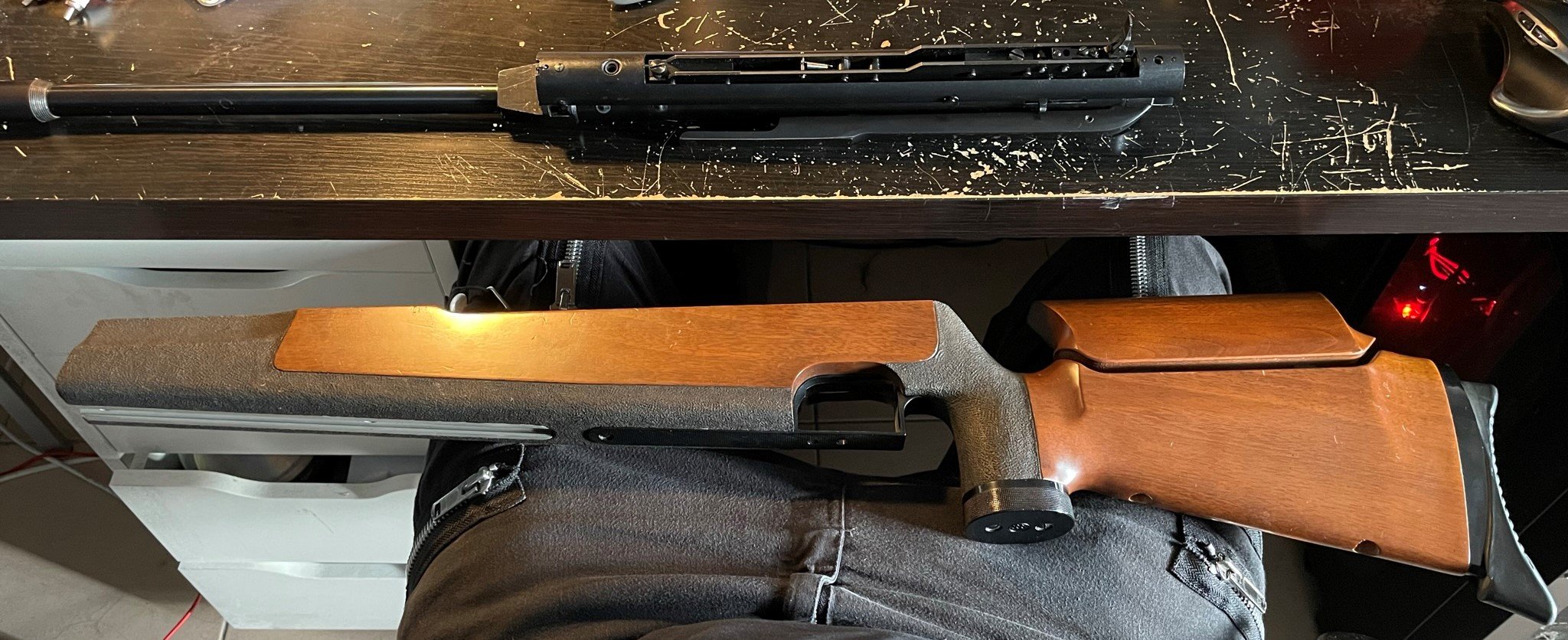

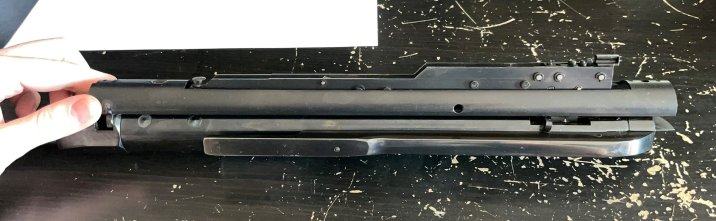

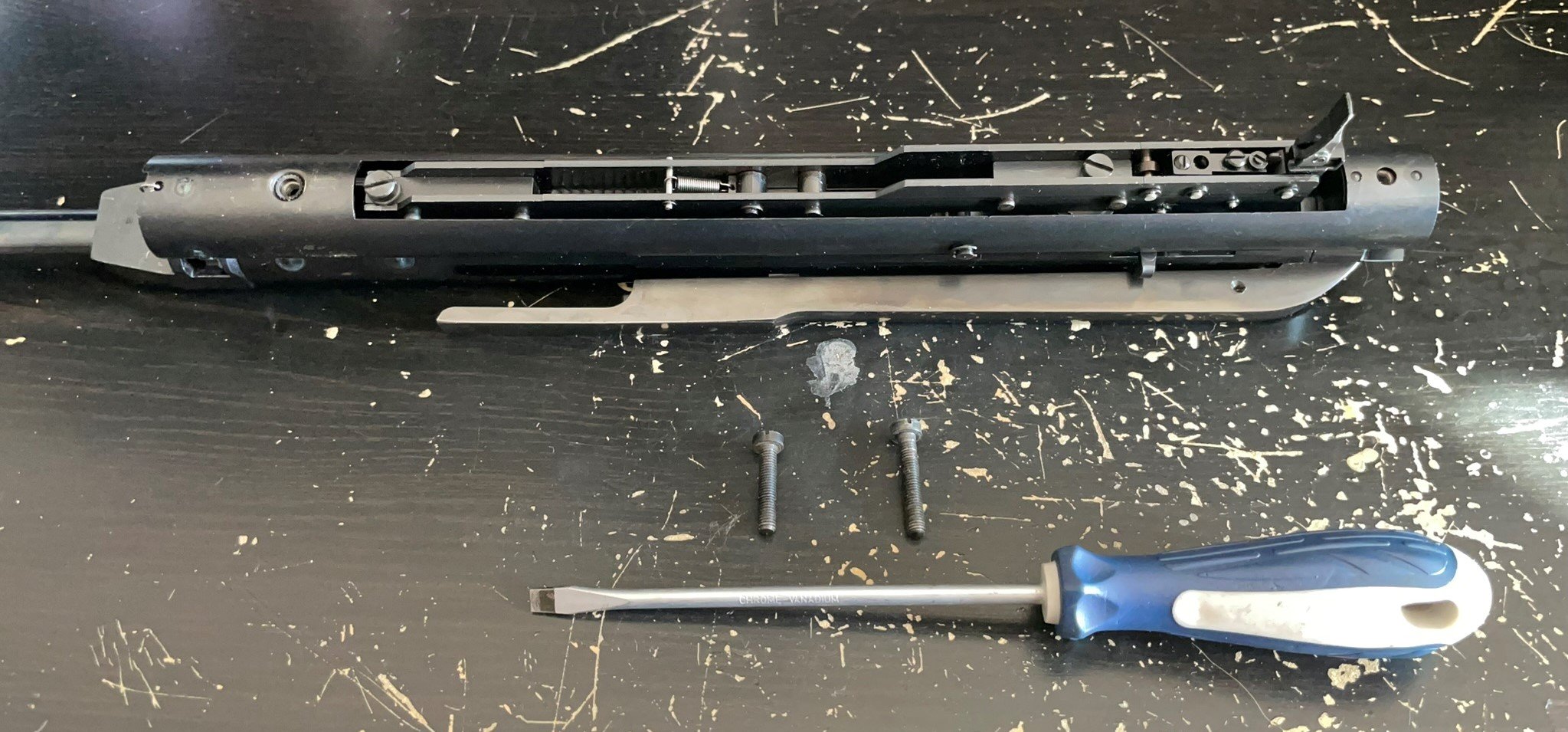

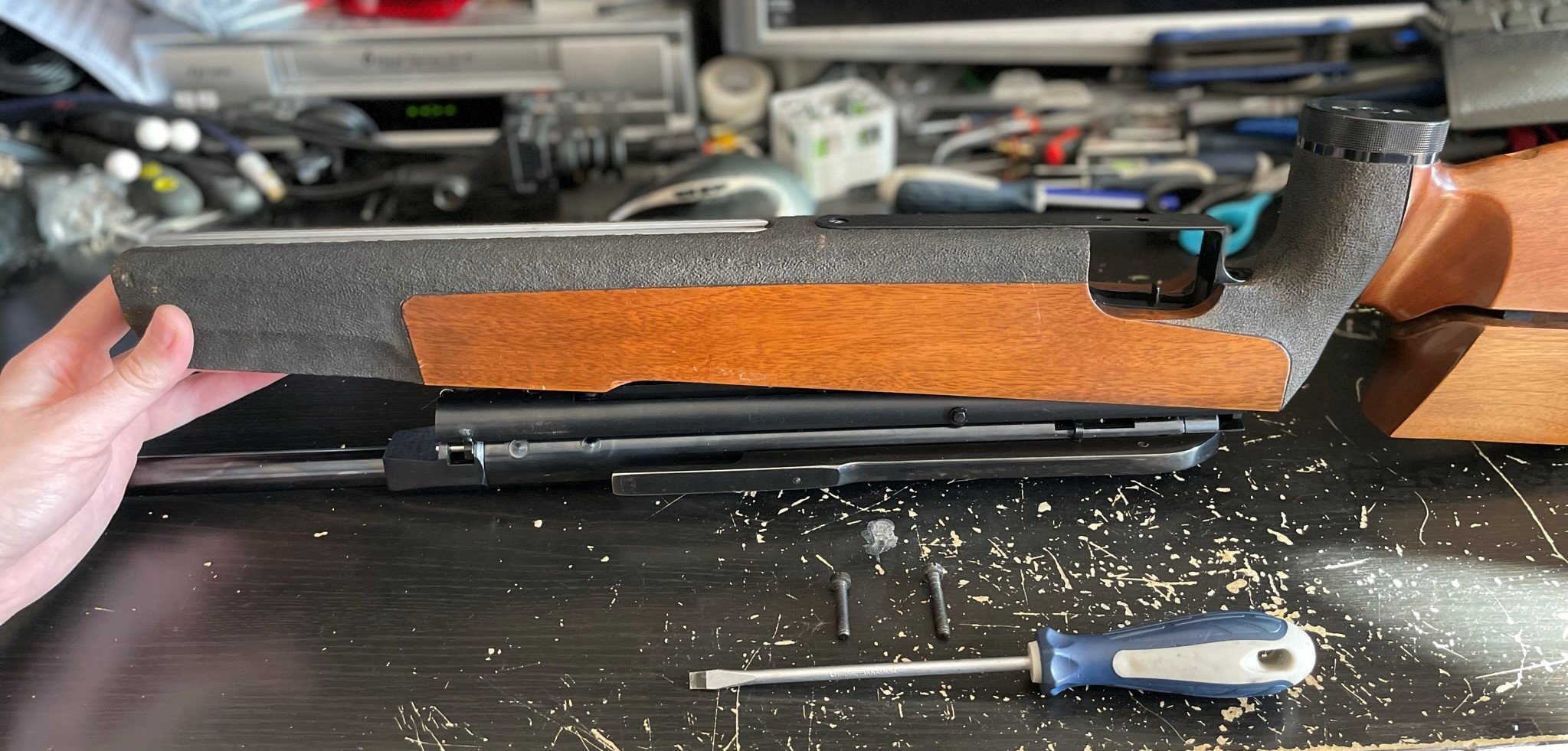

Retirer la crosse en bois du reste de la carabine.
Normalement, en tirant vers le haut en faisant attention à la queue de détente, il vient sans contrainte.


Si vous avez un espace de travail noir comme moi, placer les éléments retirés sur une feuille de papier sur le côté ou dans une boite.
Le papier en soit n’a pas de fonctionnalité particulière sur les pièces. Il permet juste les rassembler et bien les voir.

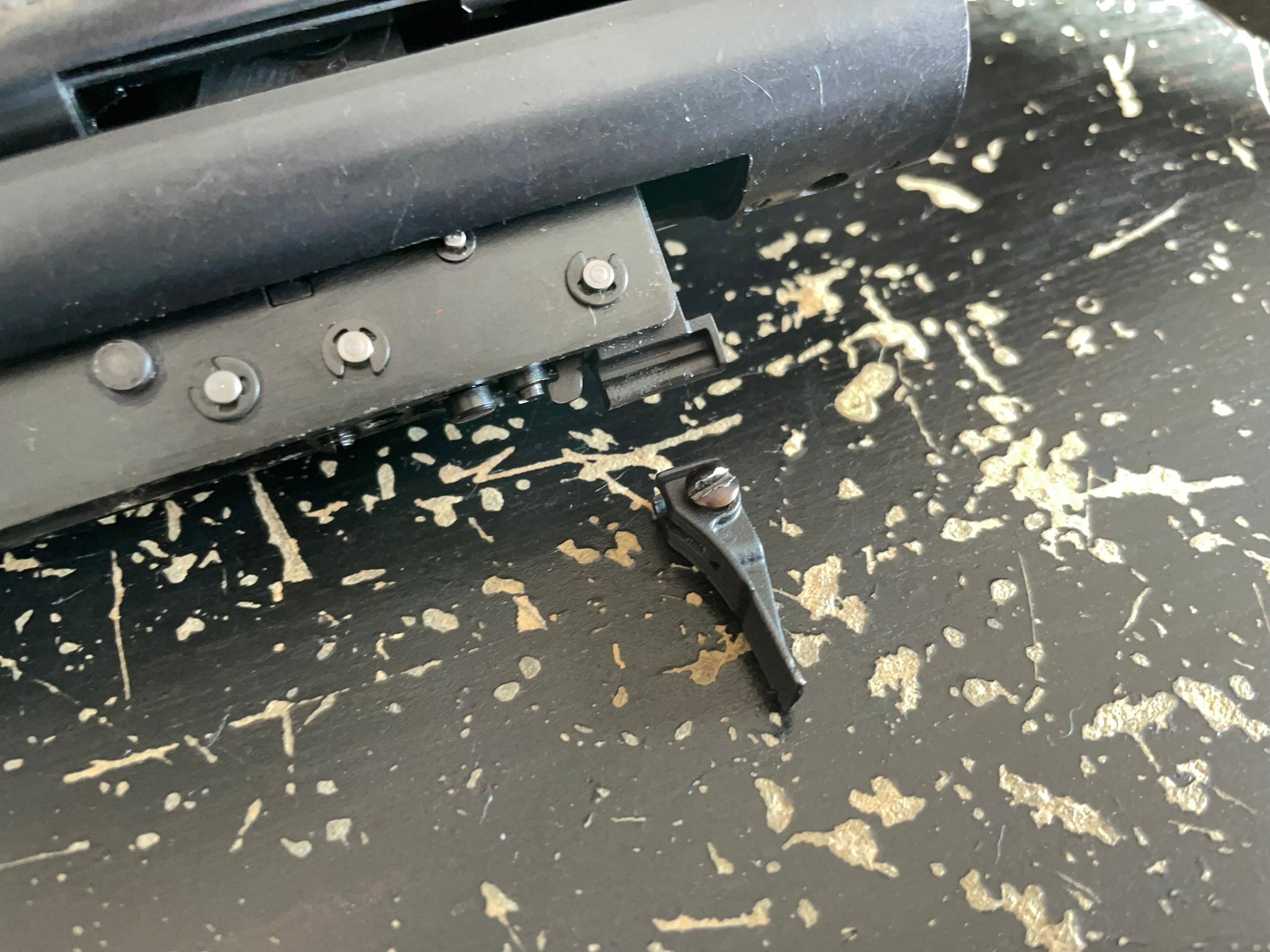

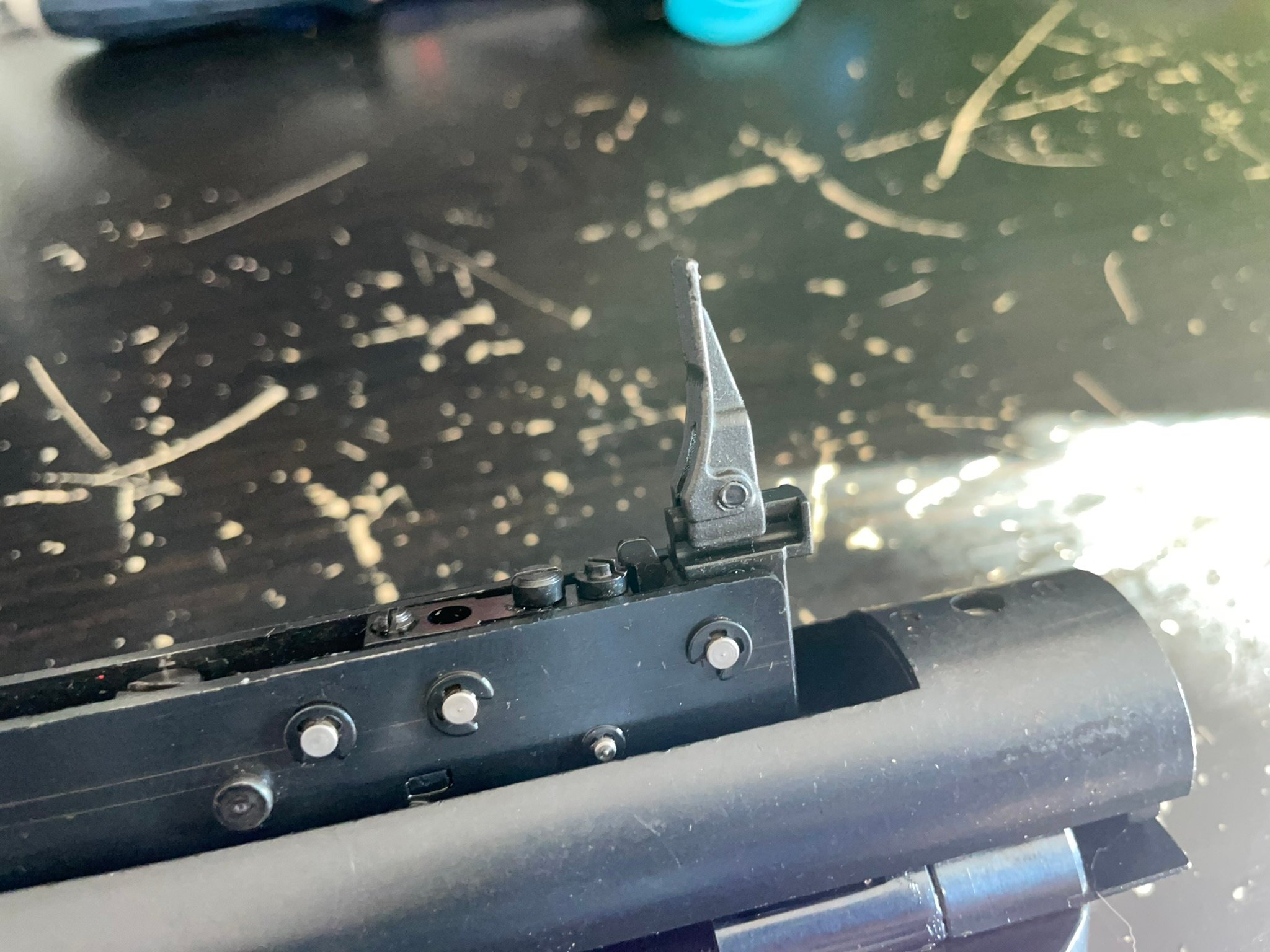

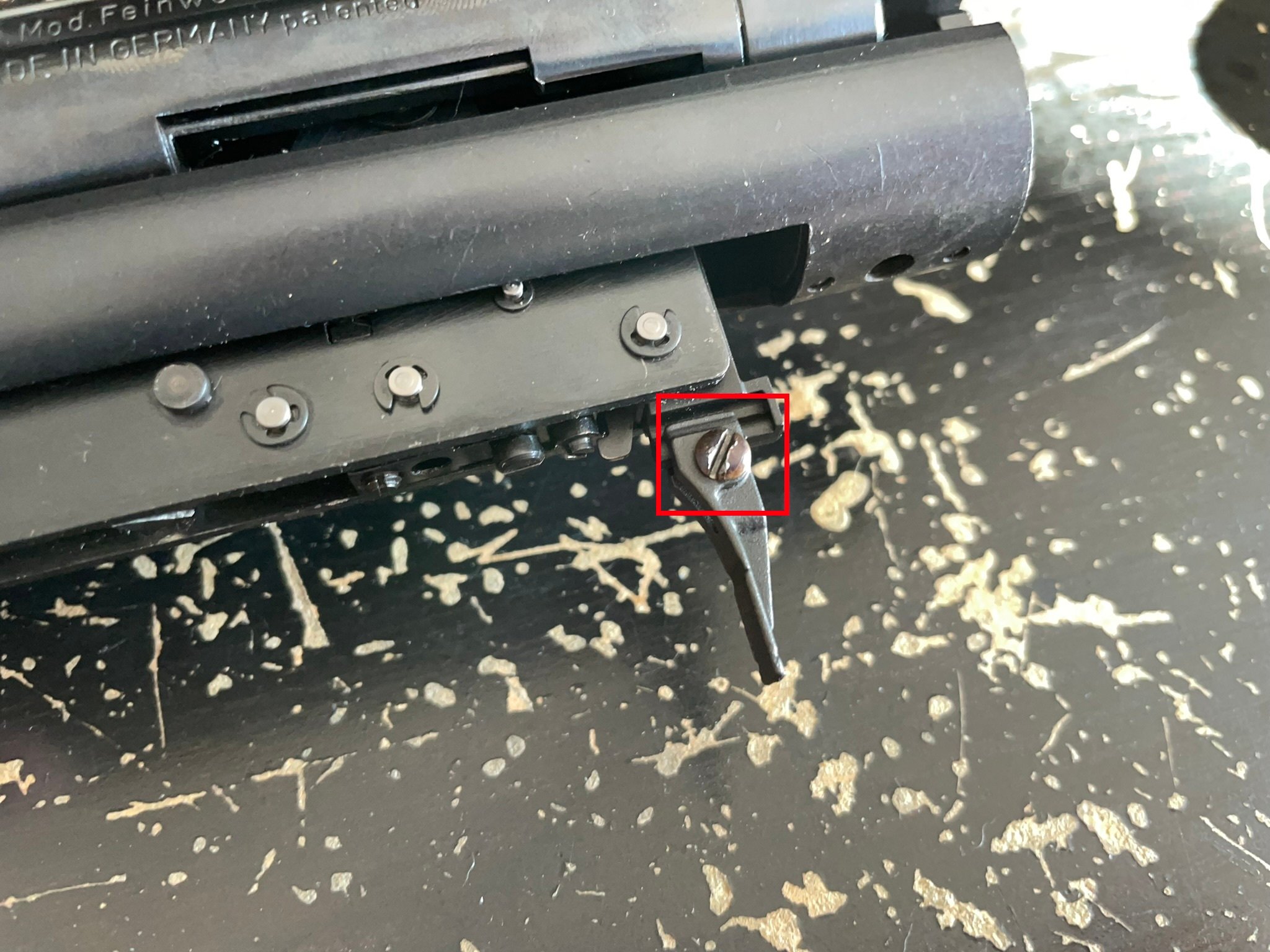

Retirer ensuite la queue de détente en dévissant partiellement la vis sur le côté.

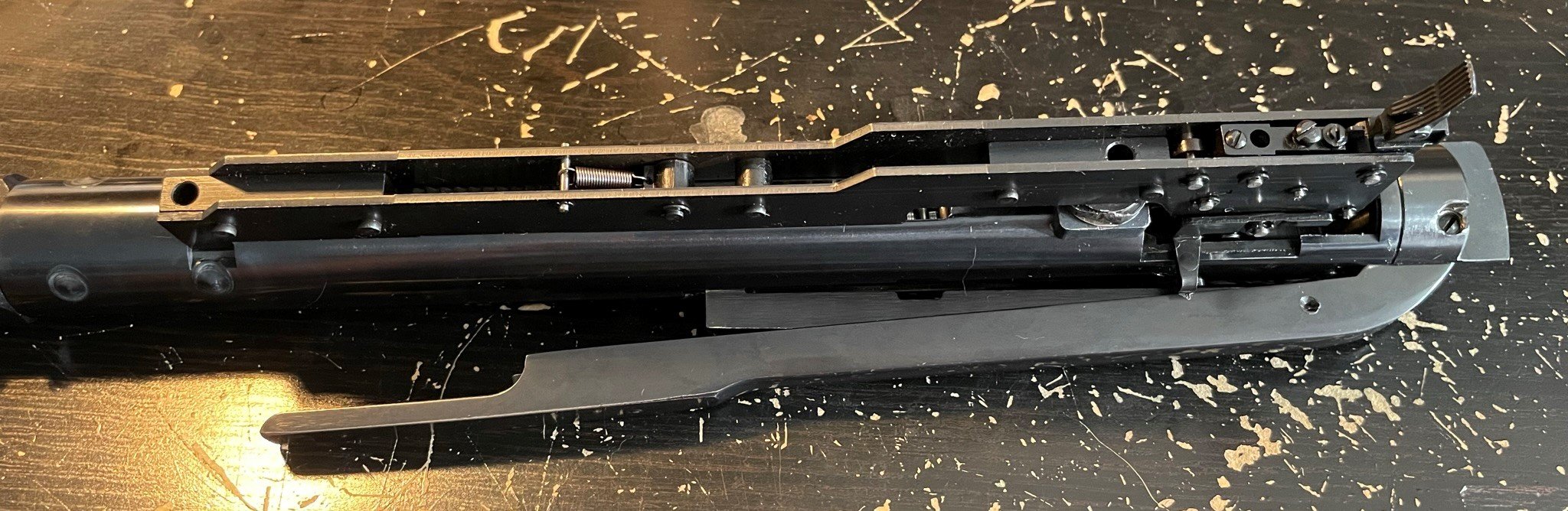

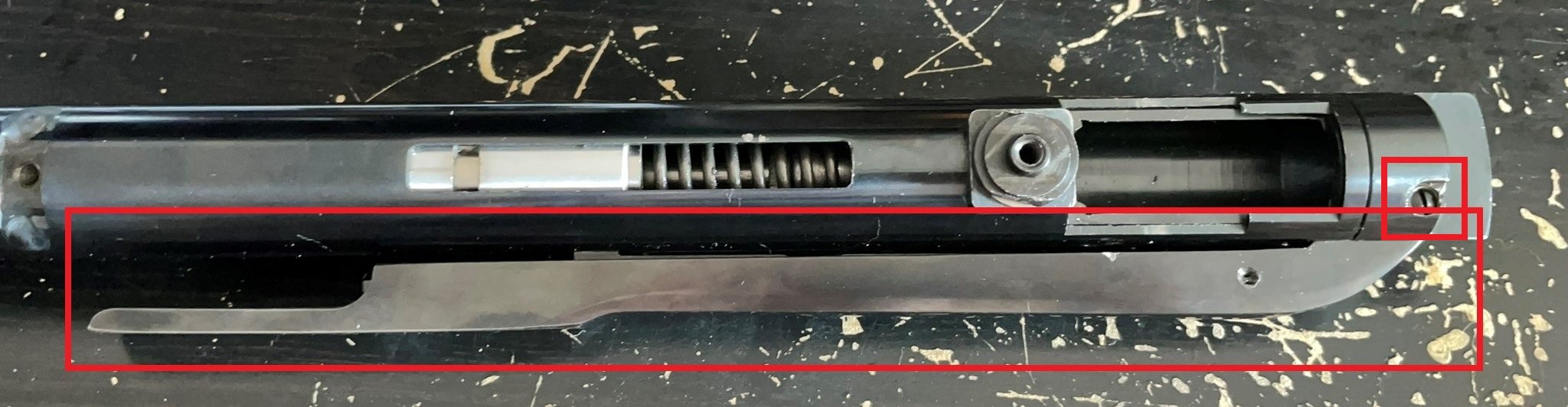

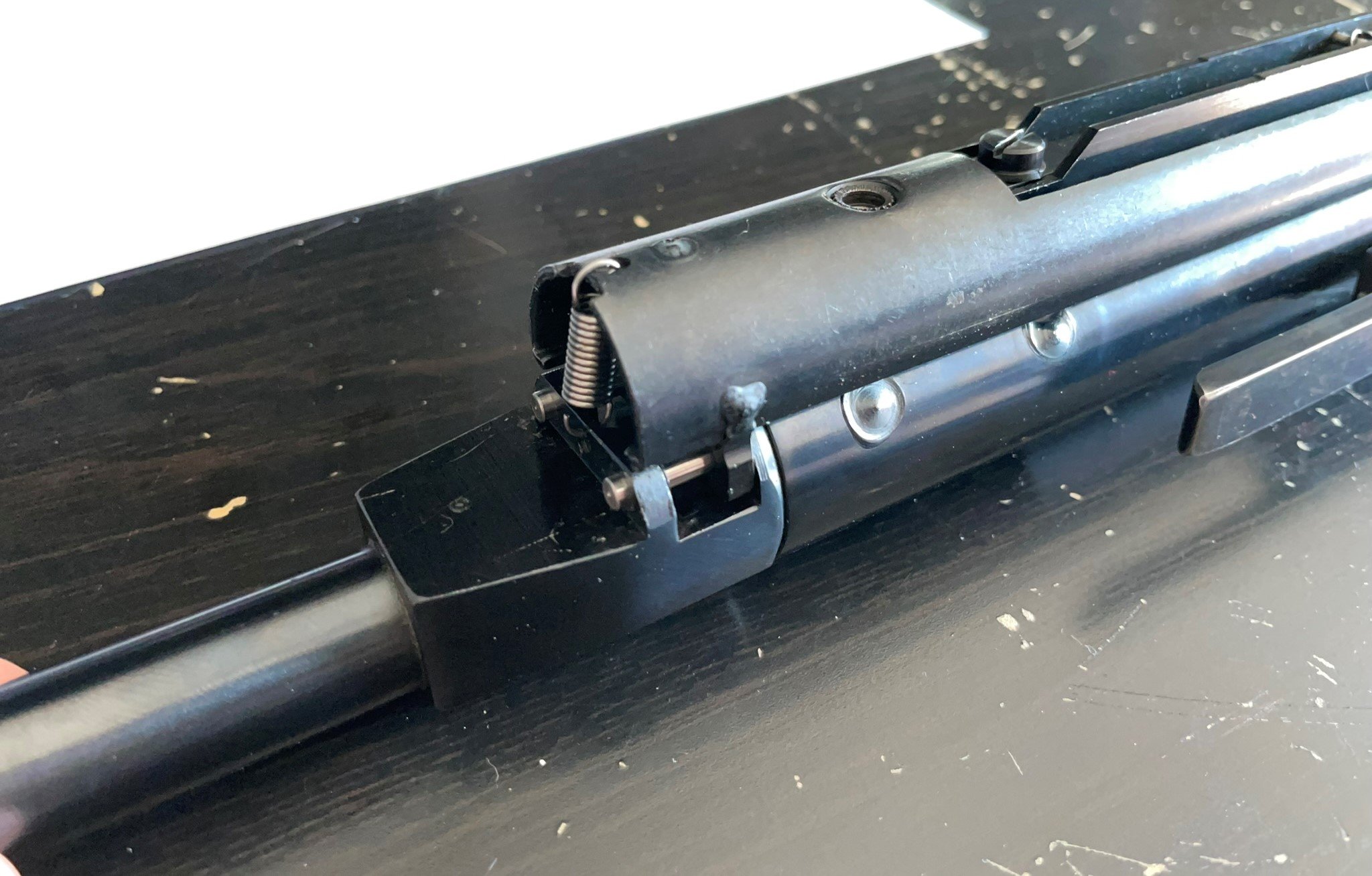

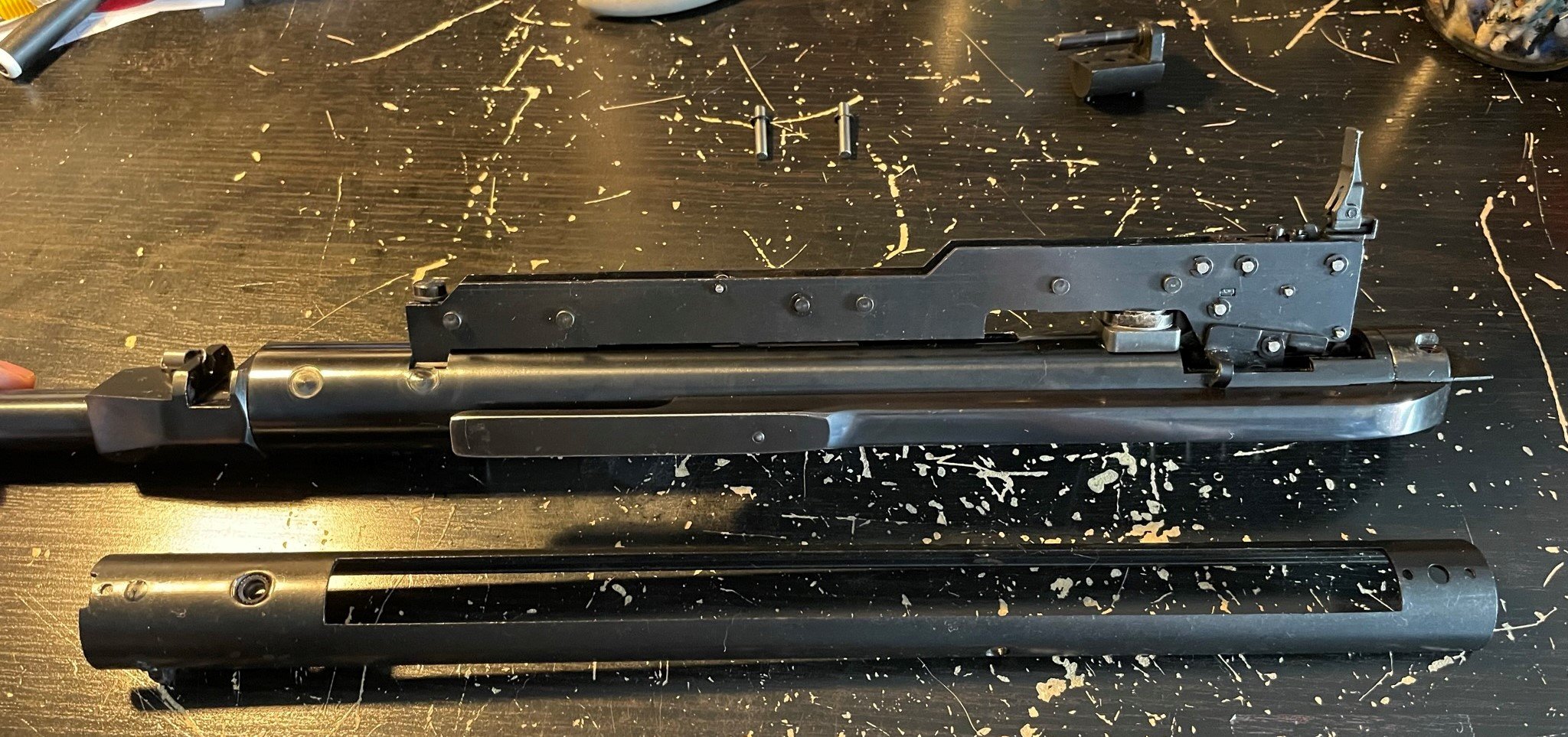

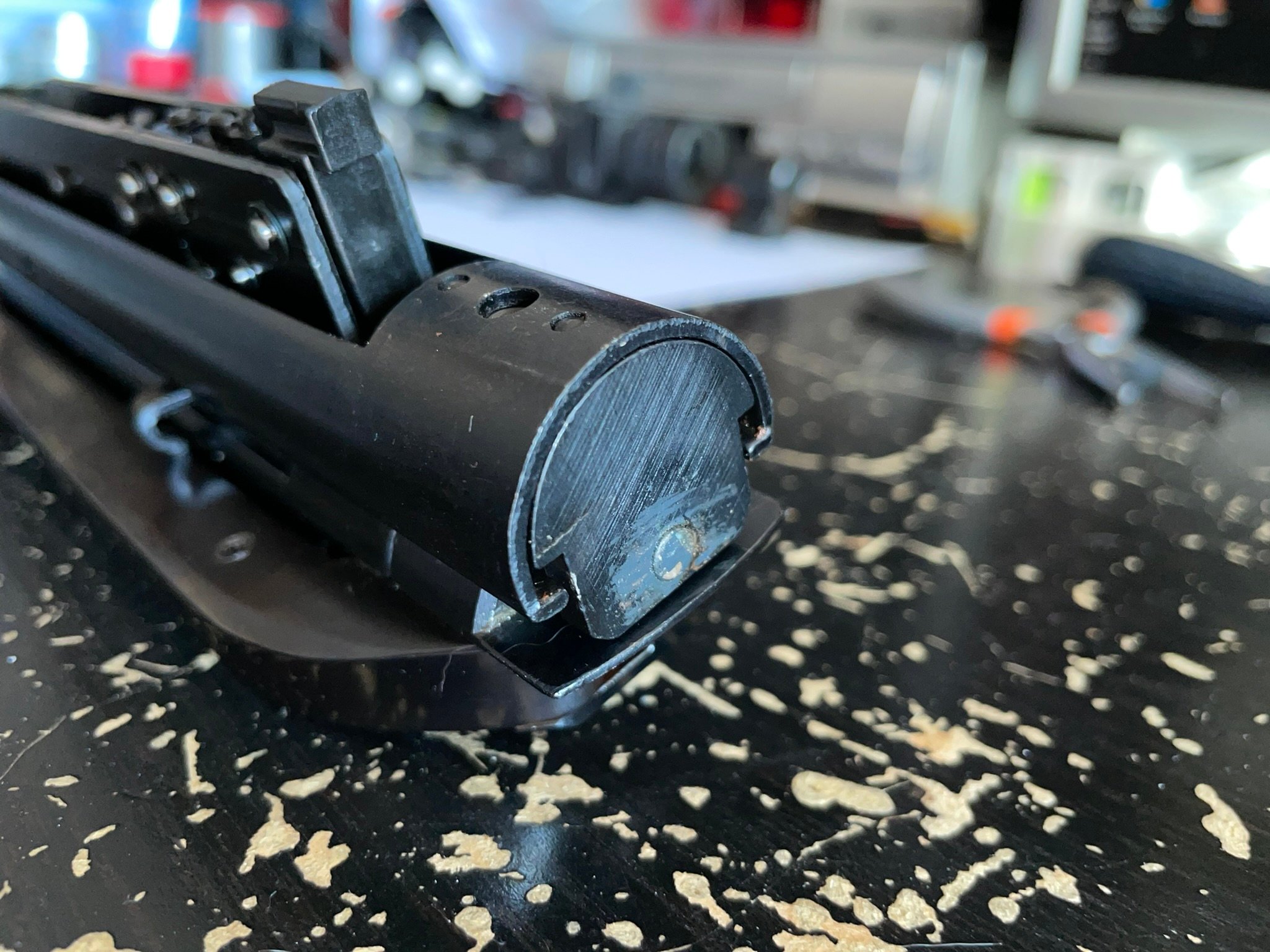

Par la suite, il faut retirer la glissière anti-recul.
Elle est composée de plusieurs pièces.

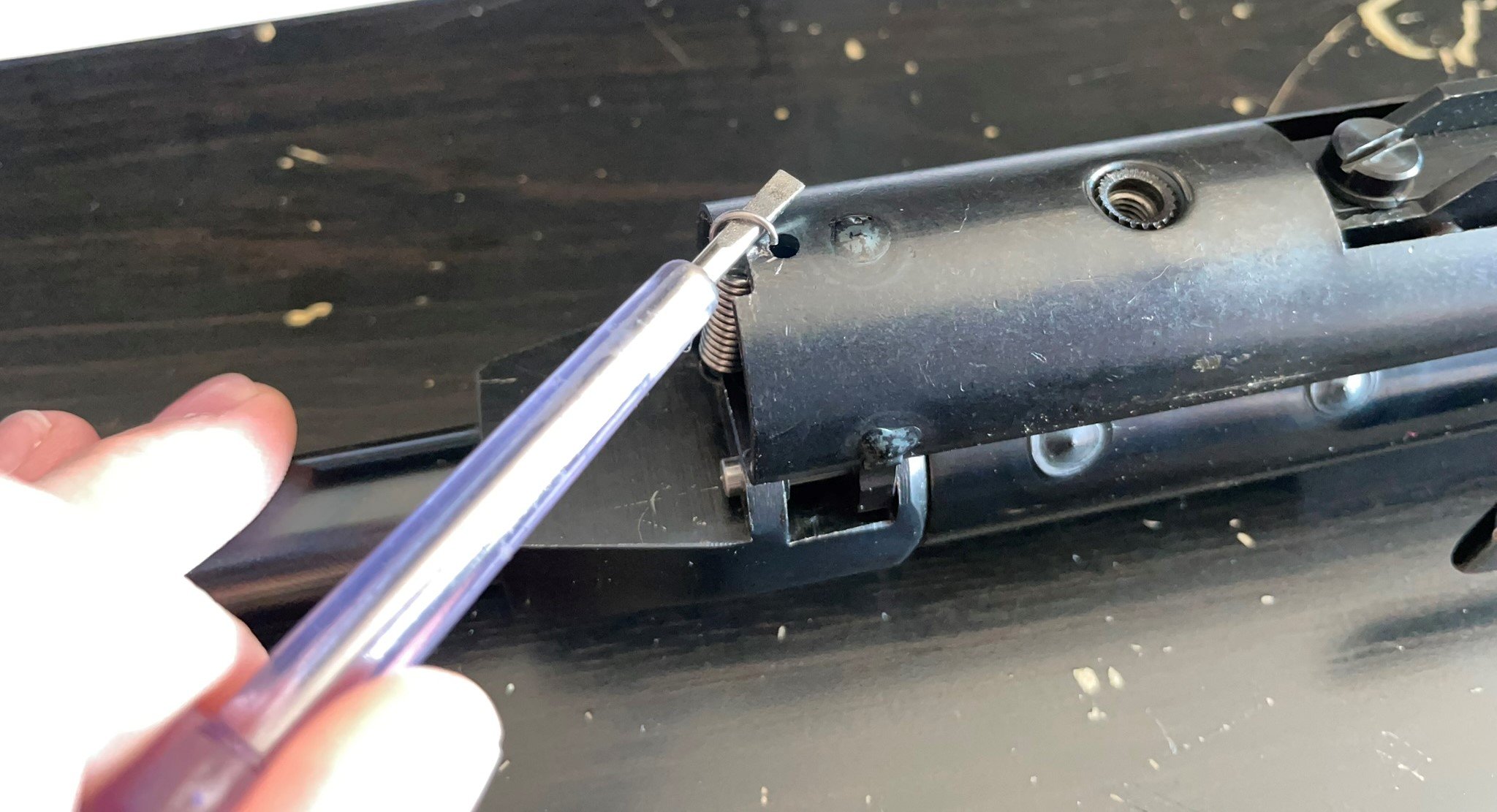

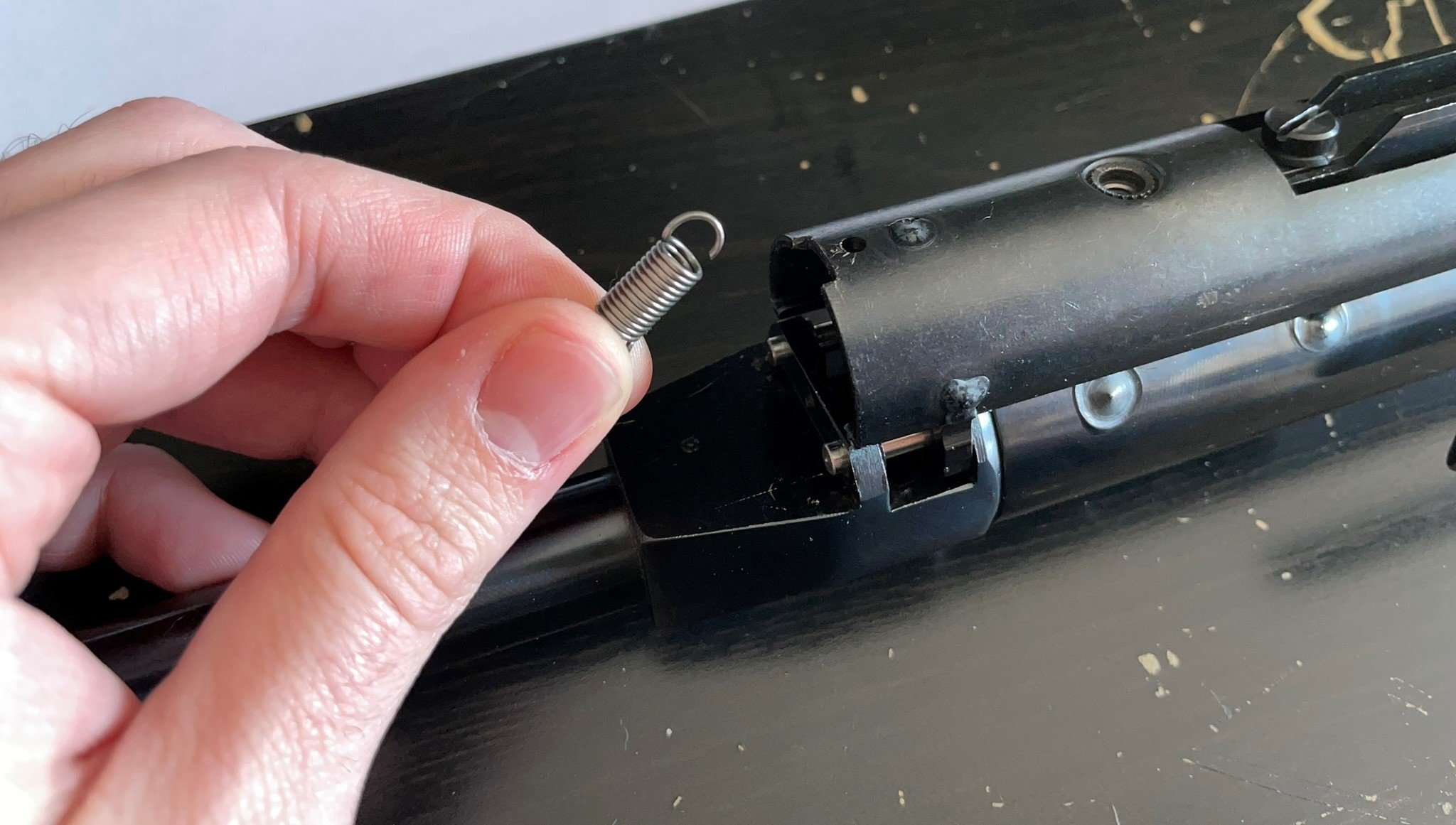

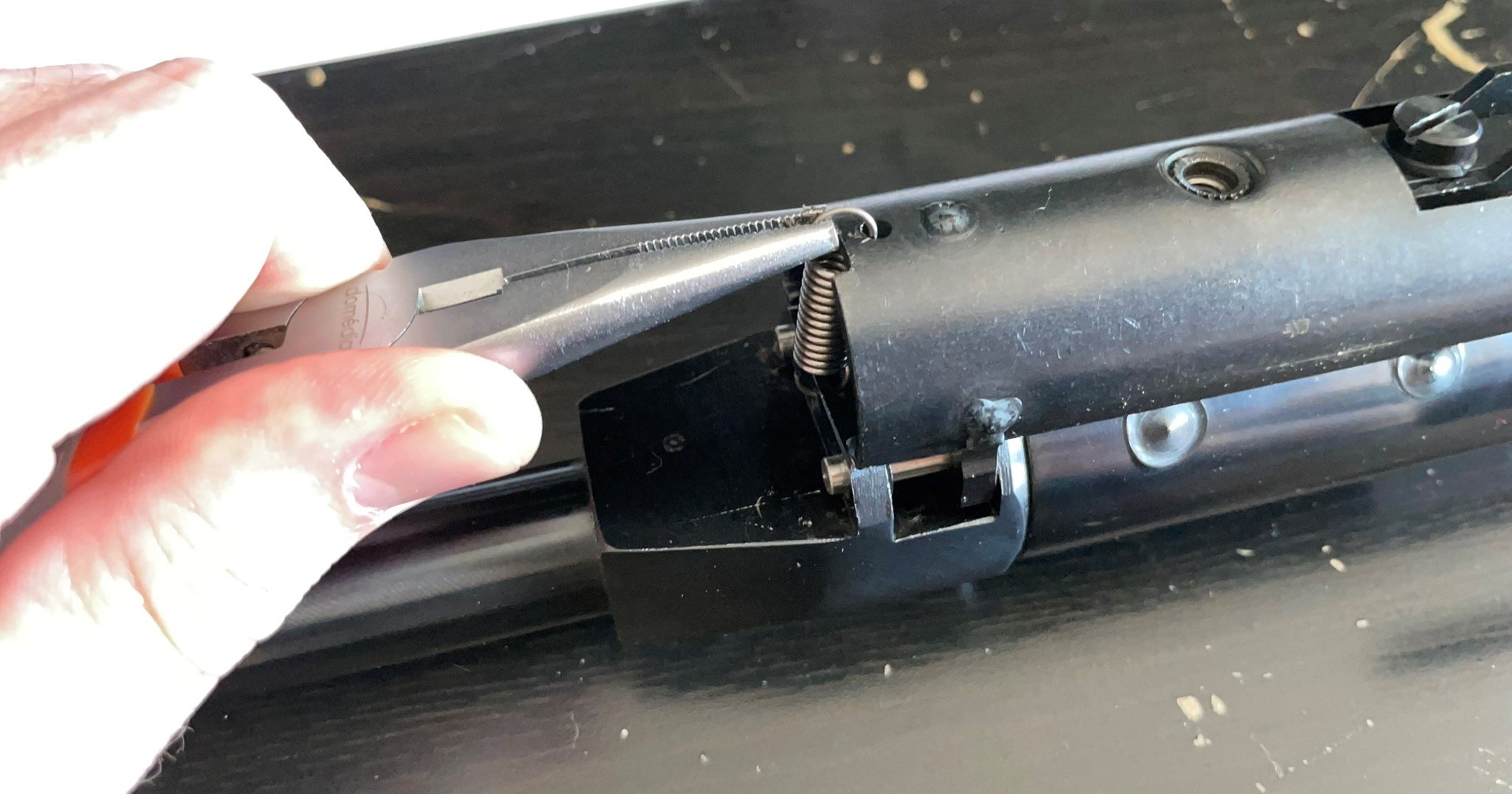

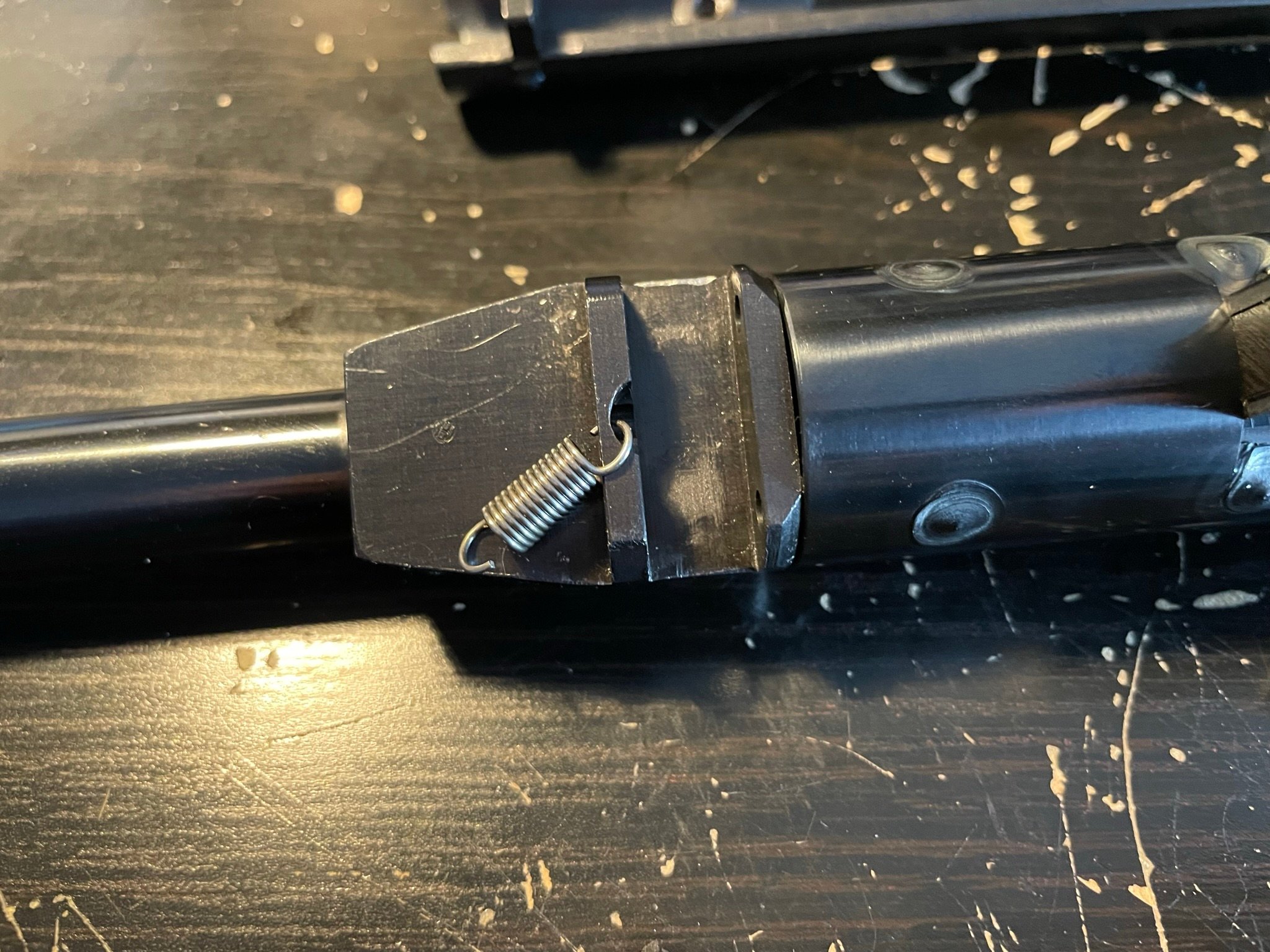

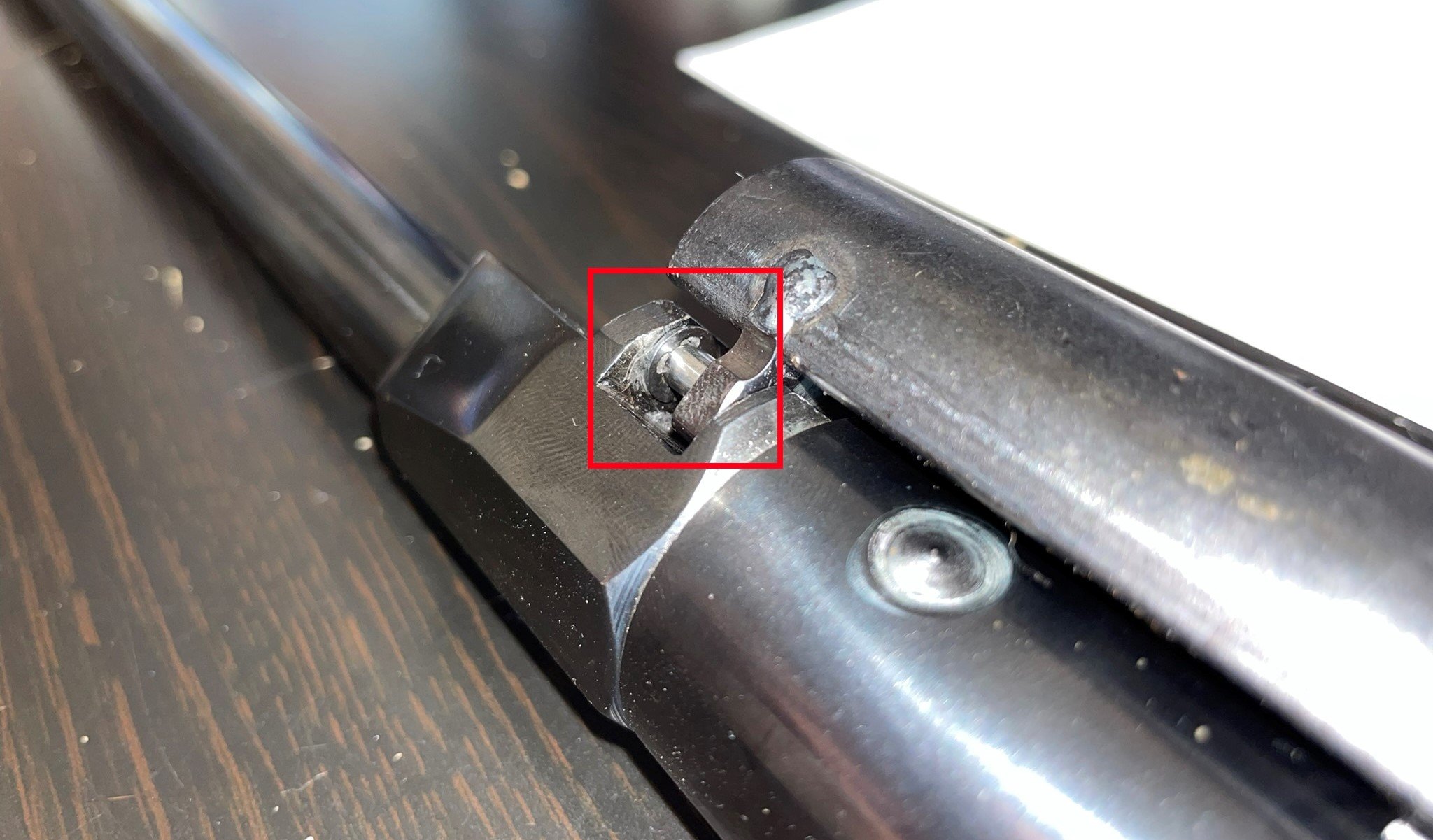

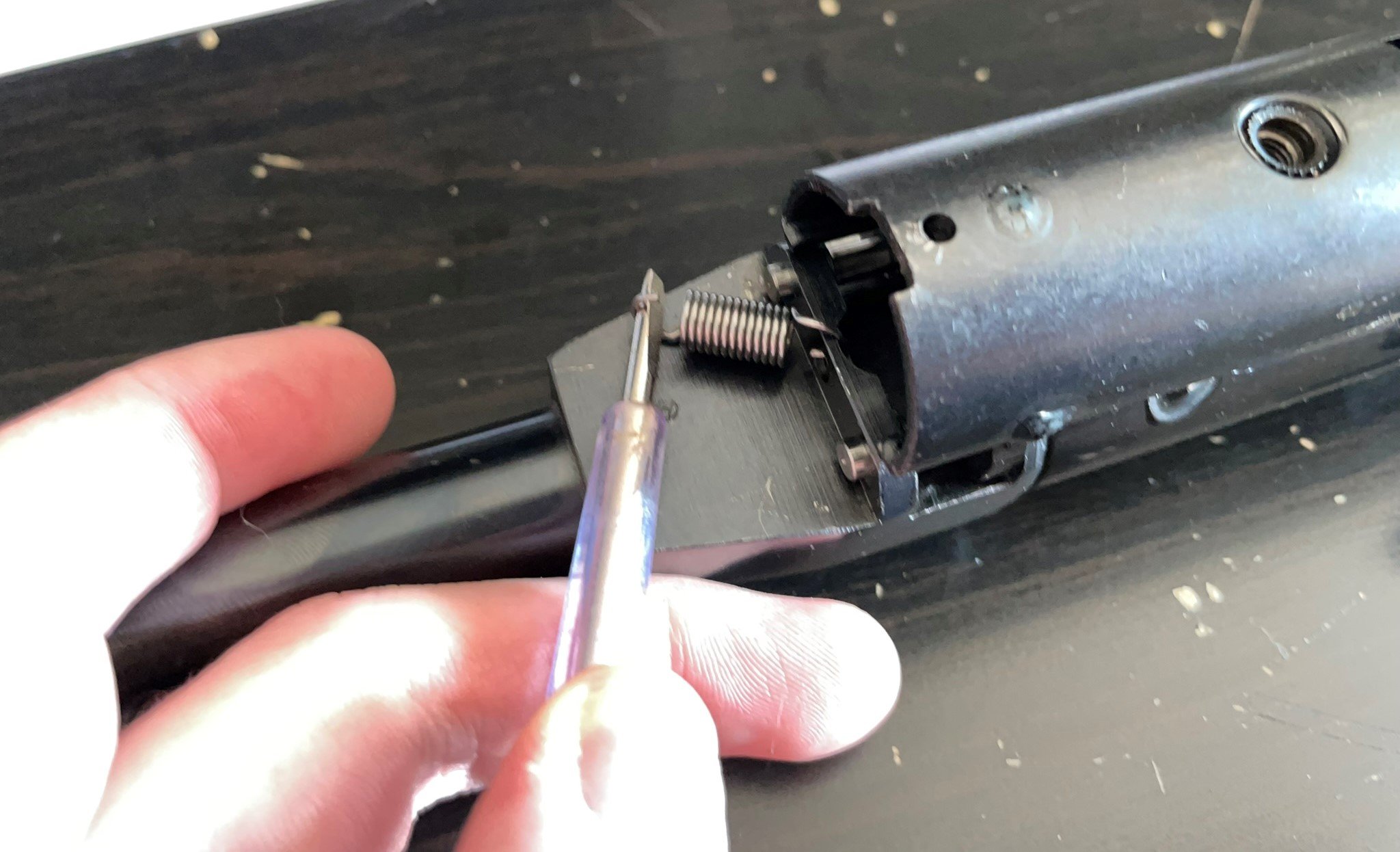

Retirer d’abord le ressort :

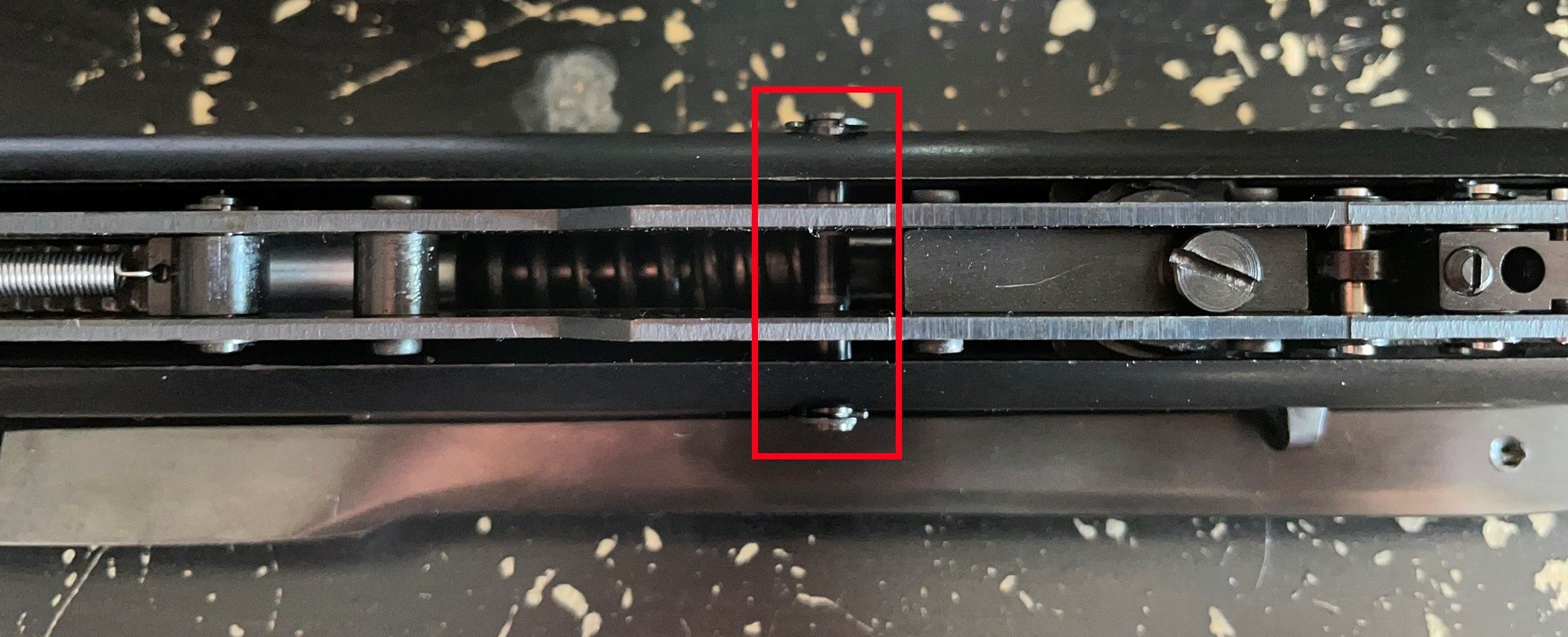

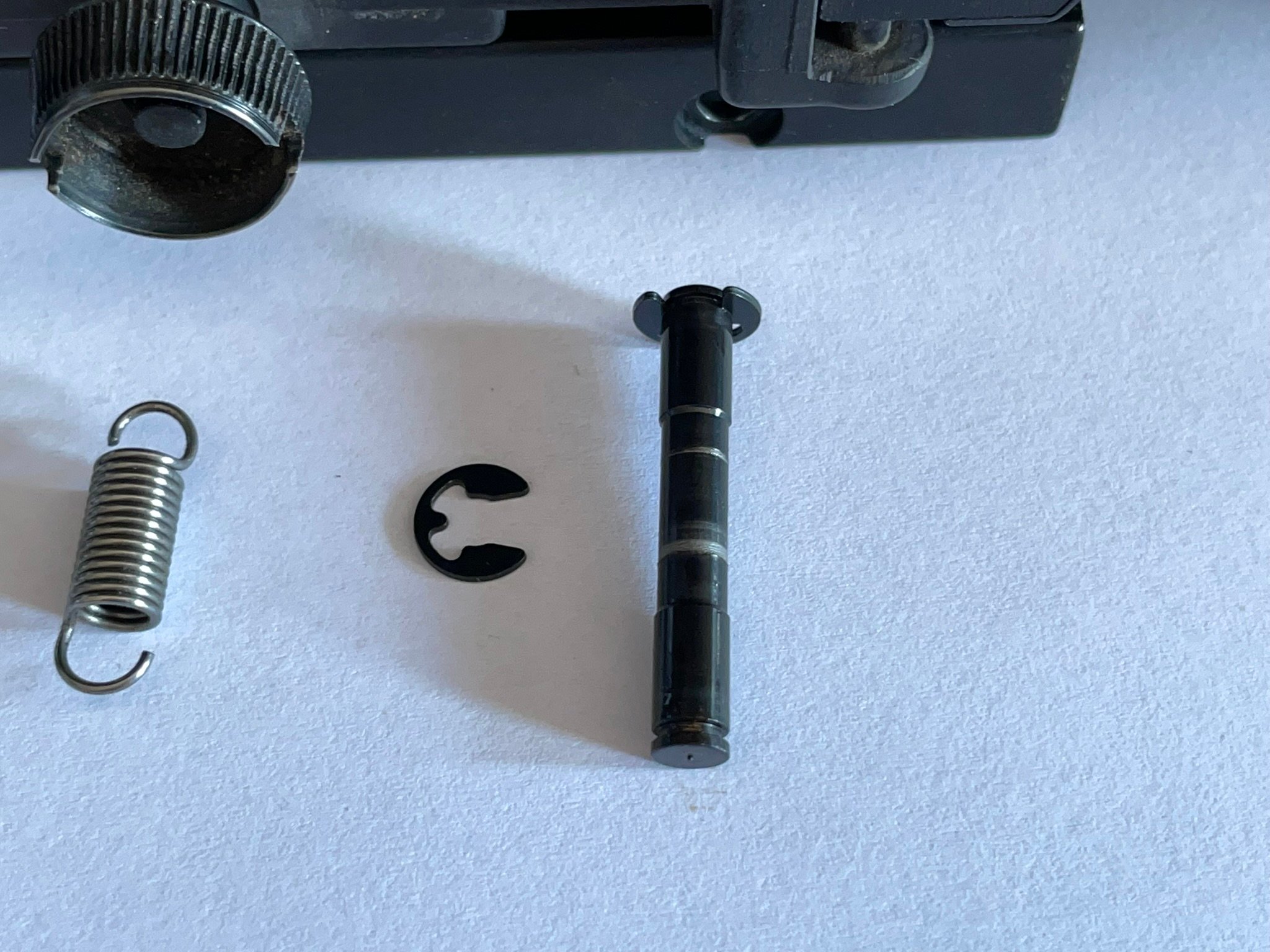

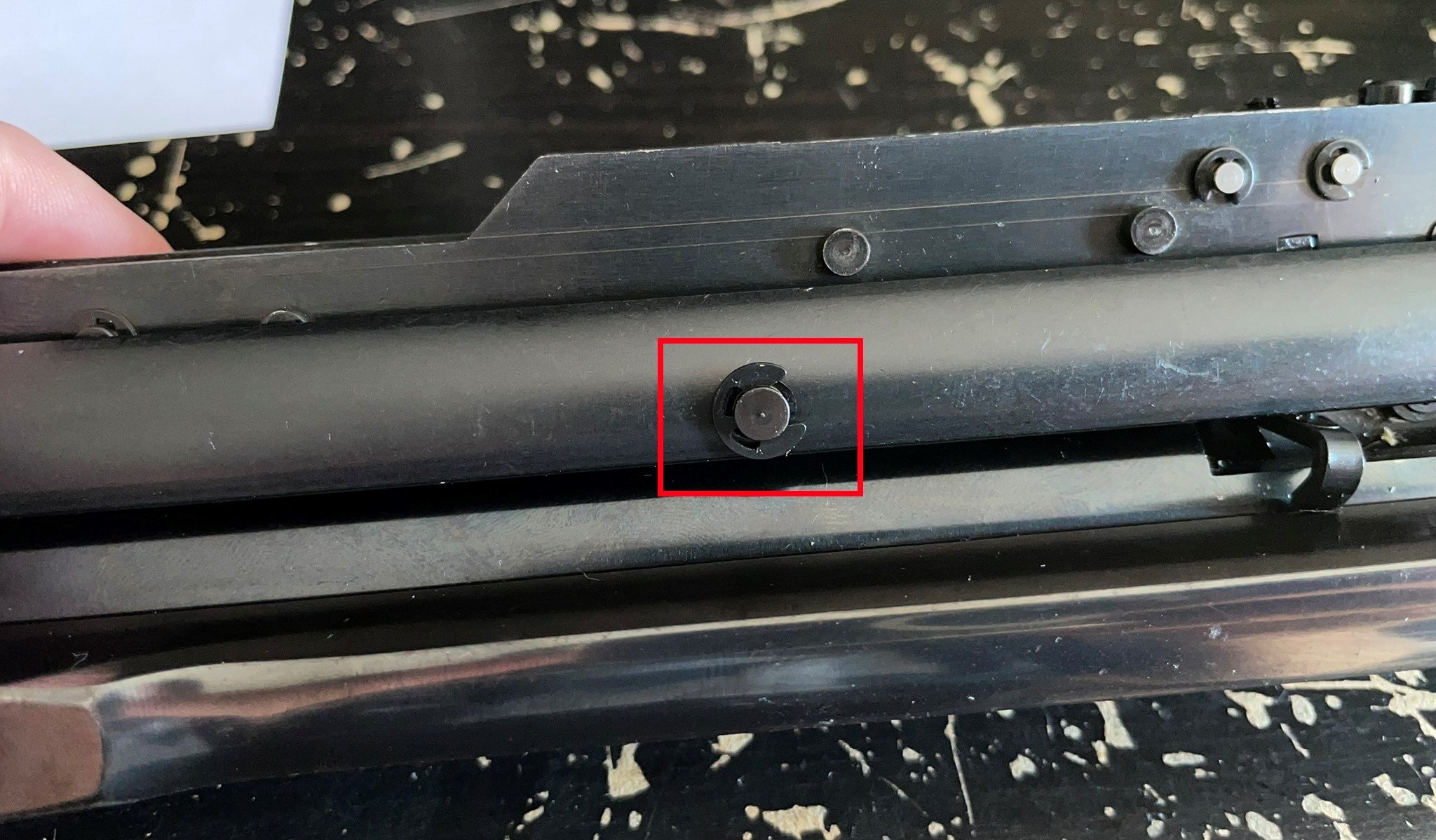

Ensuite la goupille centrale :

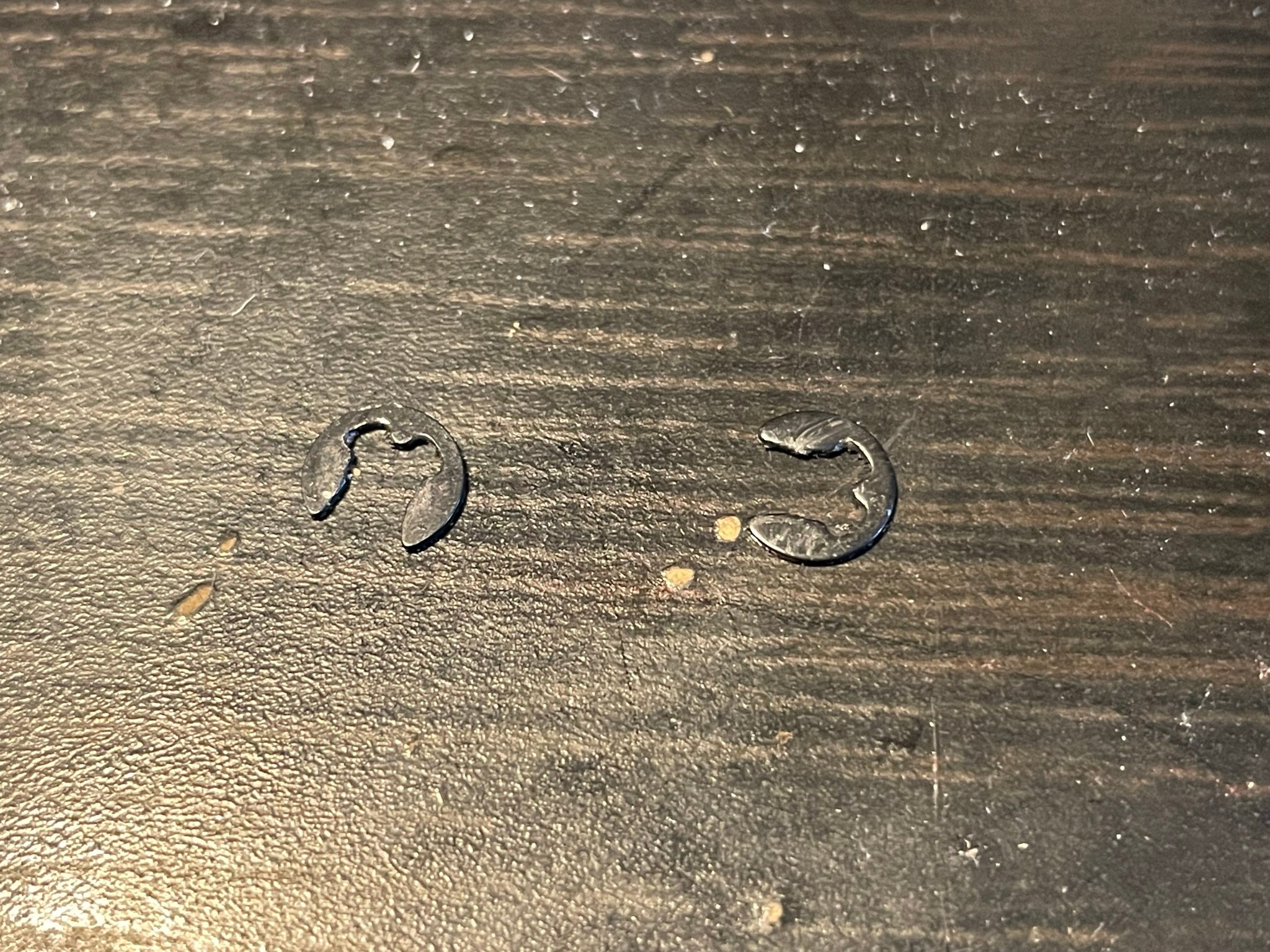

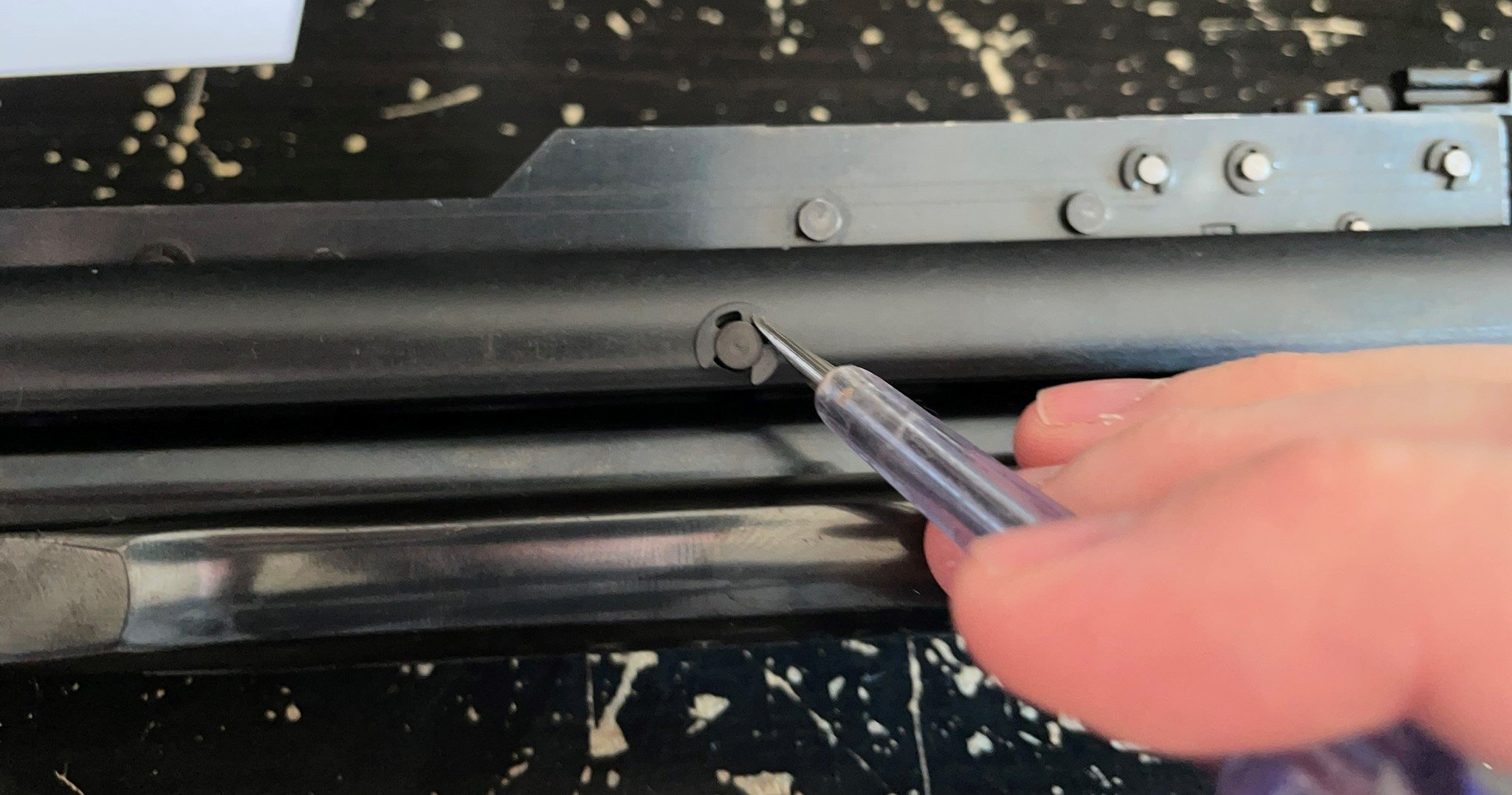

Pour l’enlever, utiliser un petit tournevis plat pour faire sortir un des deux circlip de type E de son axe qui traverse la carabine.
Attention à ne pas le perdre ! Au pire ça, ça se trouve facilement sur le net ...
Le second circlip peut rester en place sur l’axe.


Sortir après l’angle de guidage en le poussant et en soulevant la grande pièce métallique qui le retient :
Il est possible de s’aider d’un tournevis pour pousser l’angle de guidage.

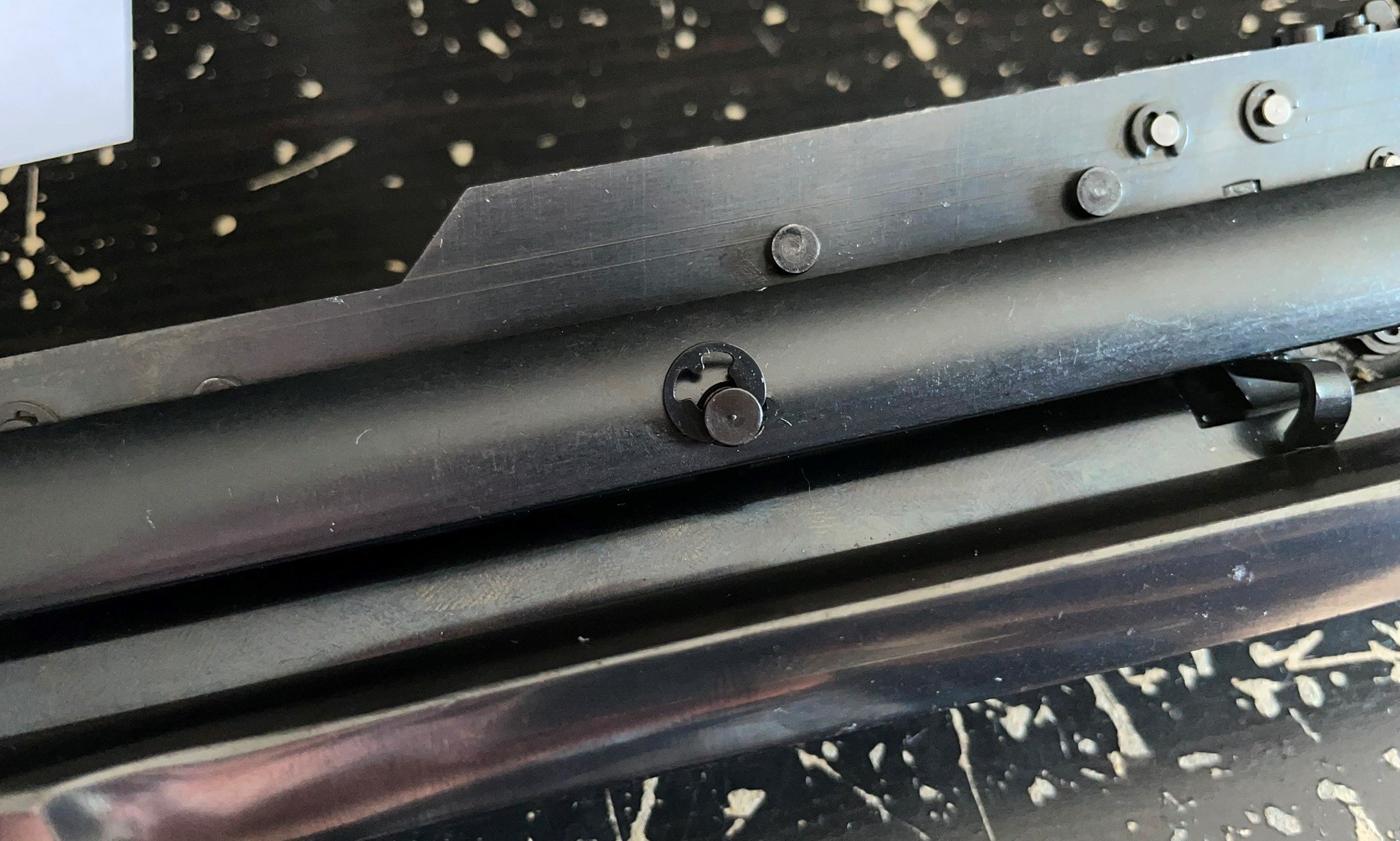

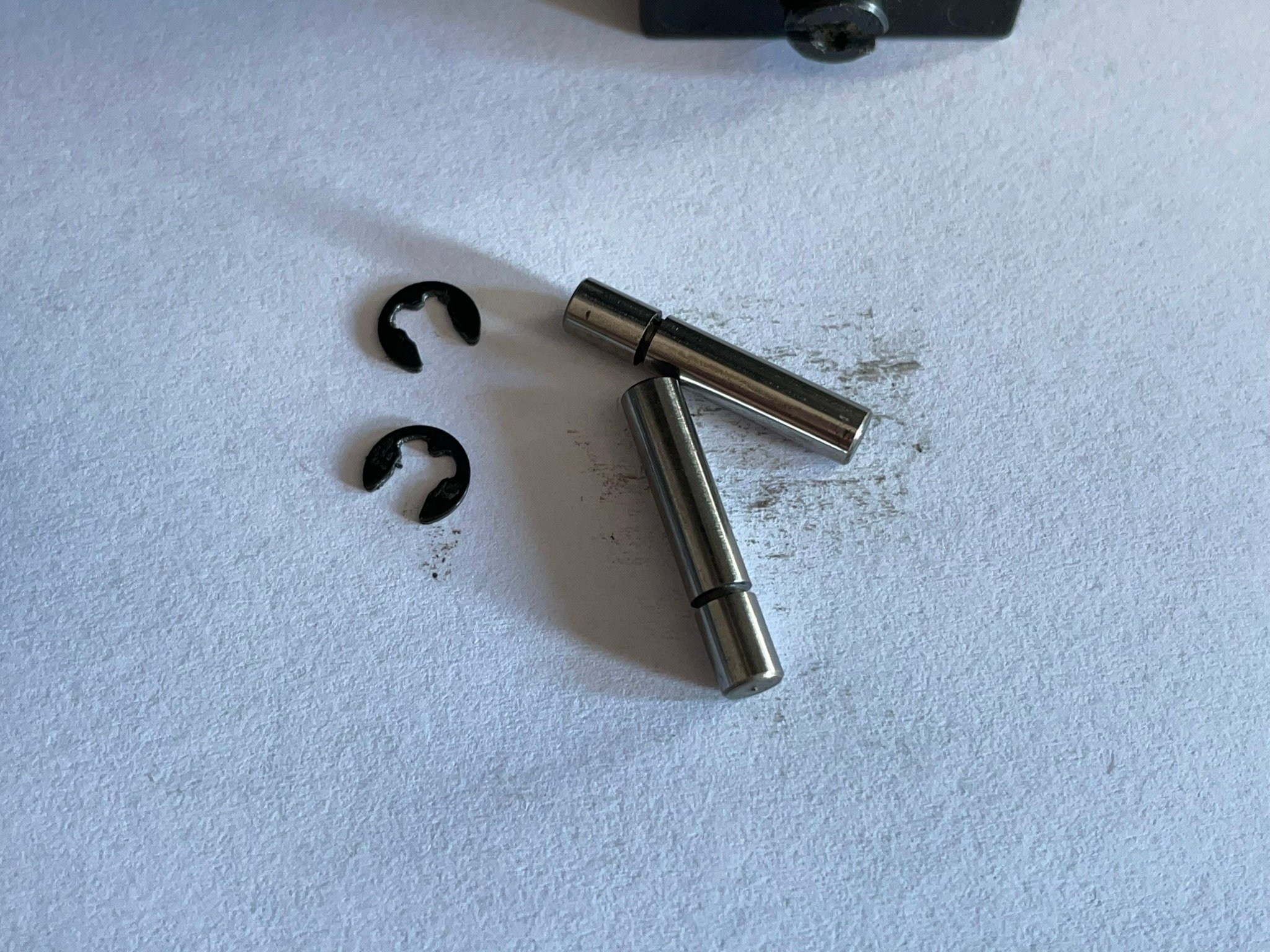

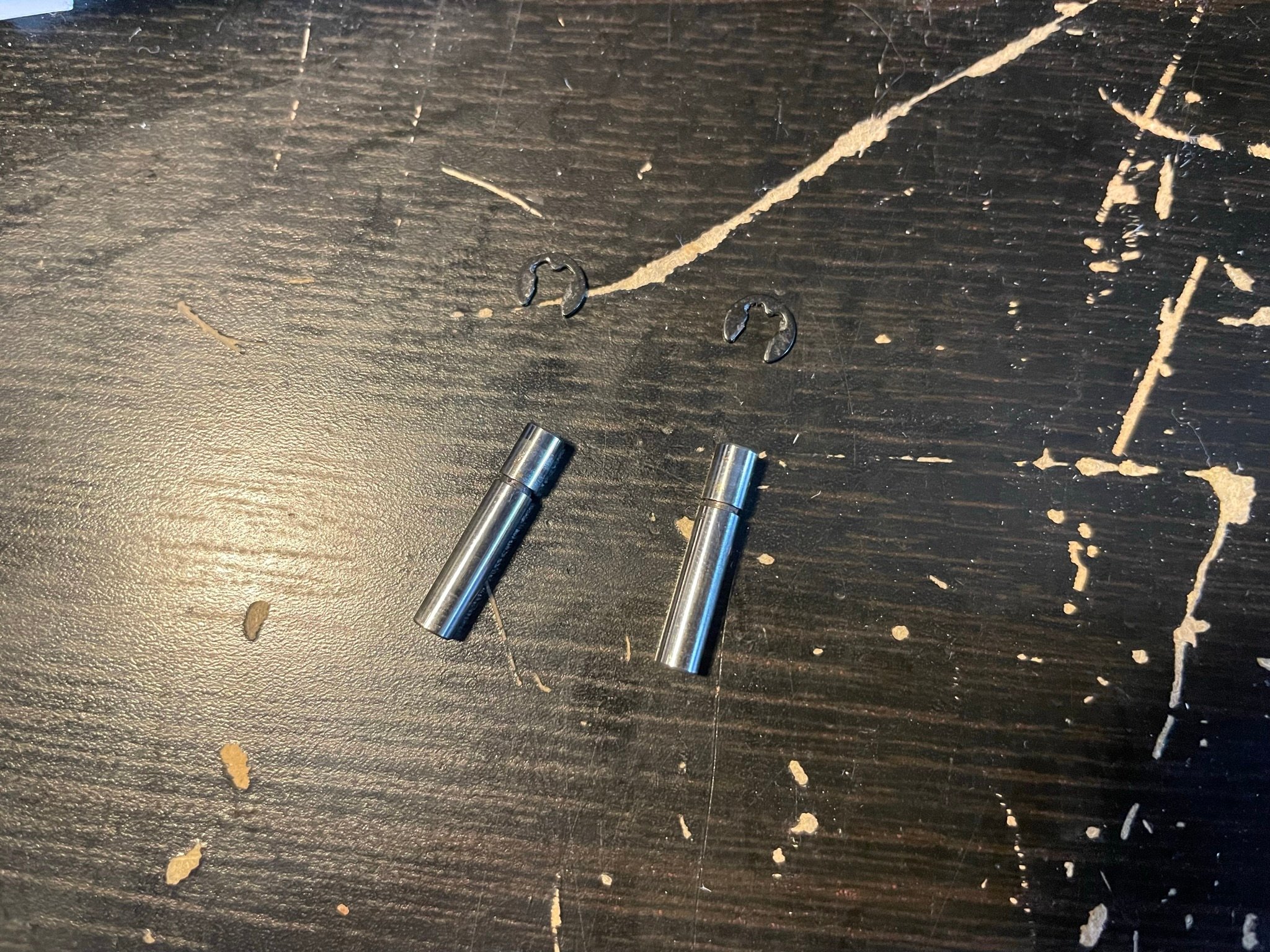

Retirer ensuite des deux goupilles avant qui tiennent chacune avec un circlip :

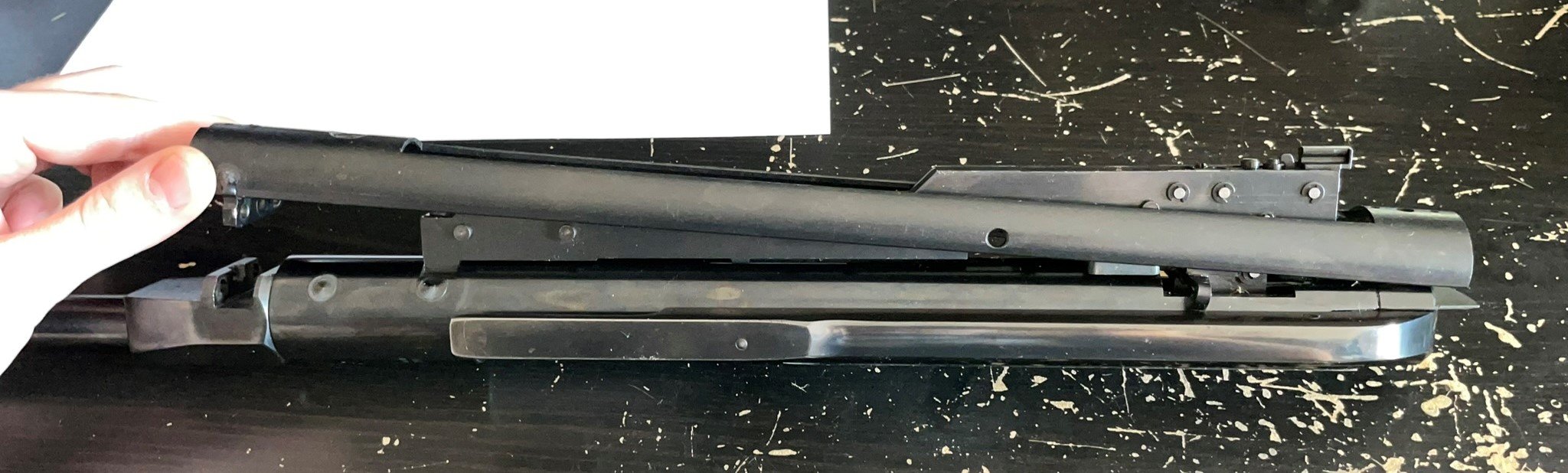

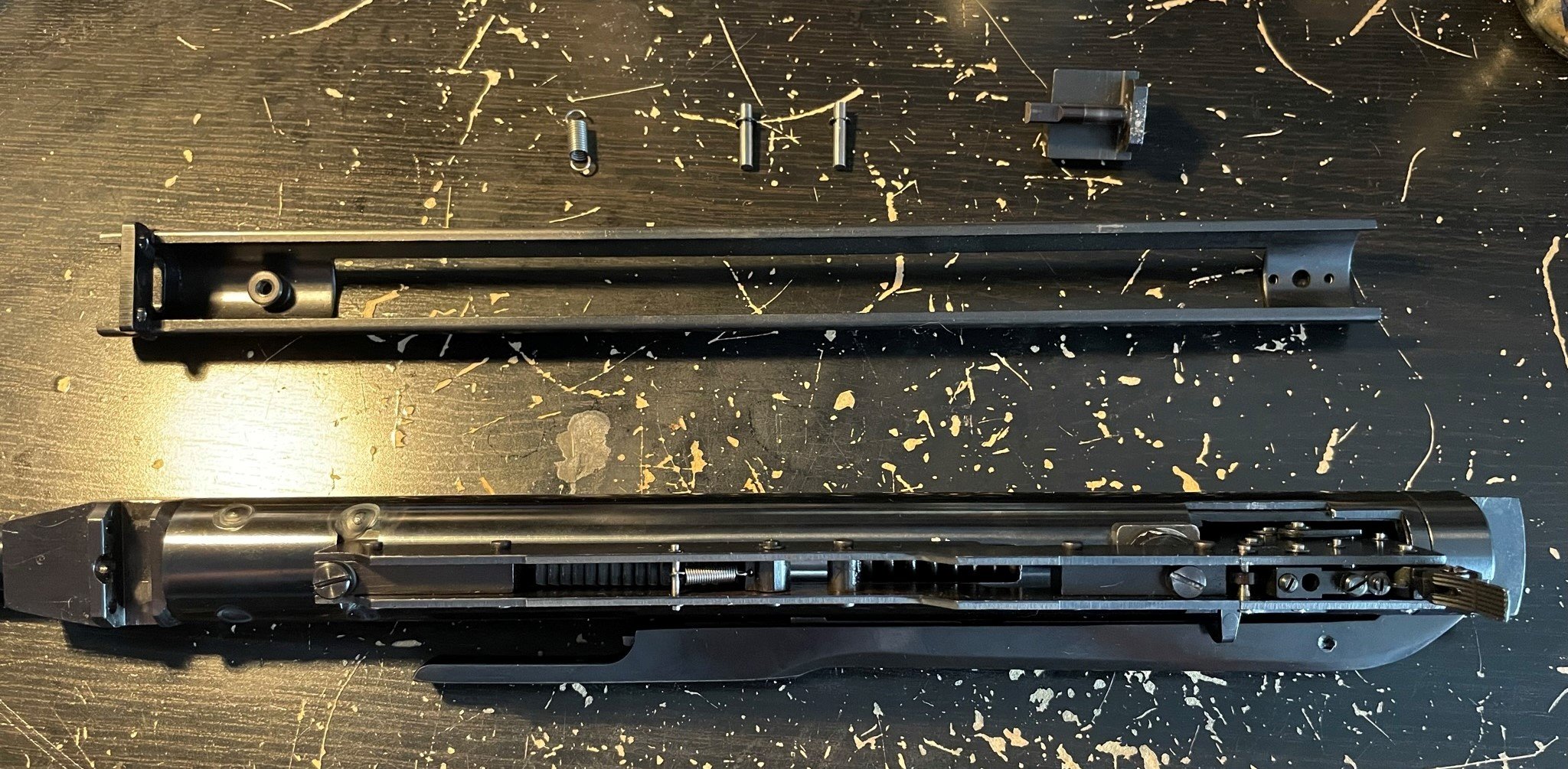

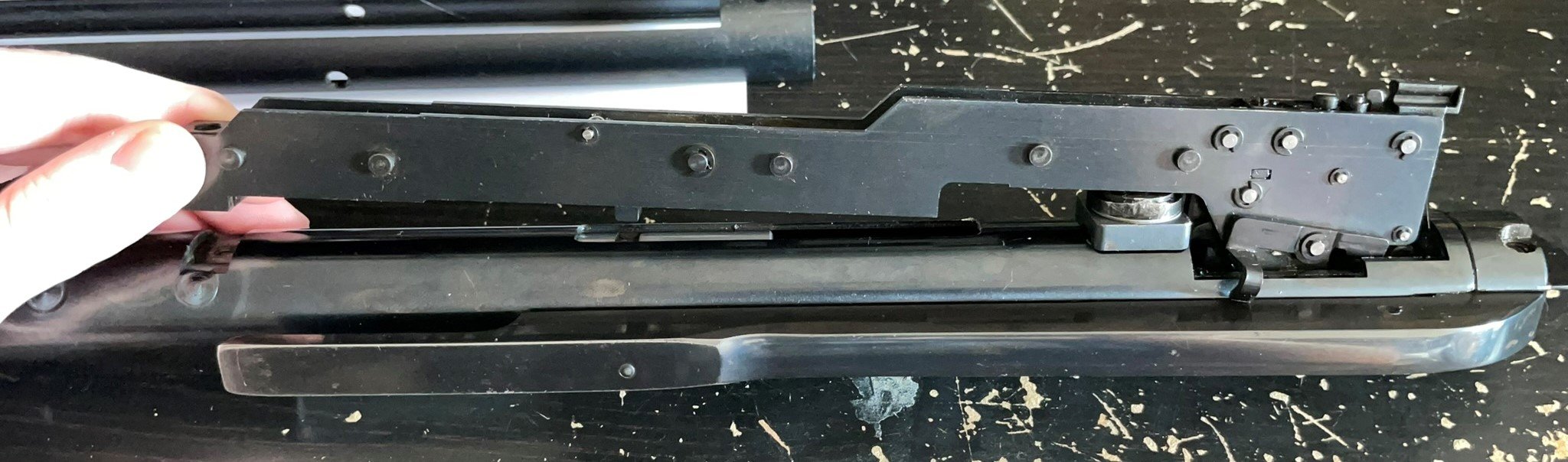

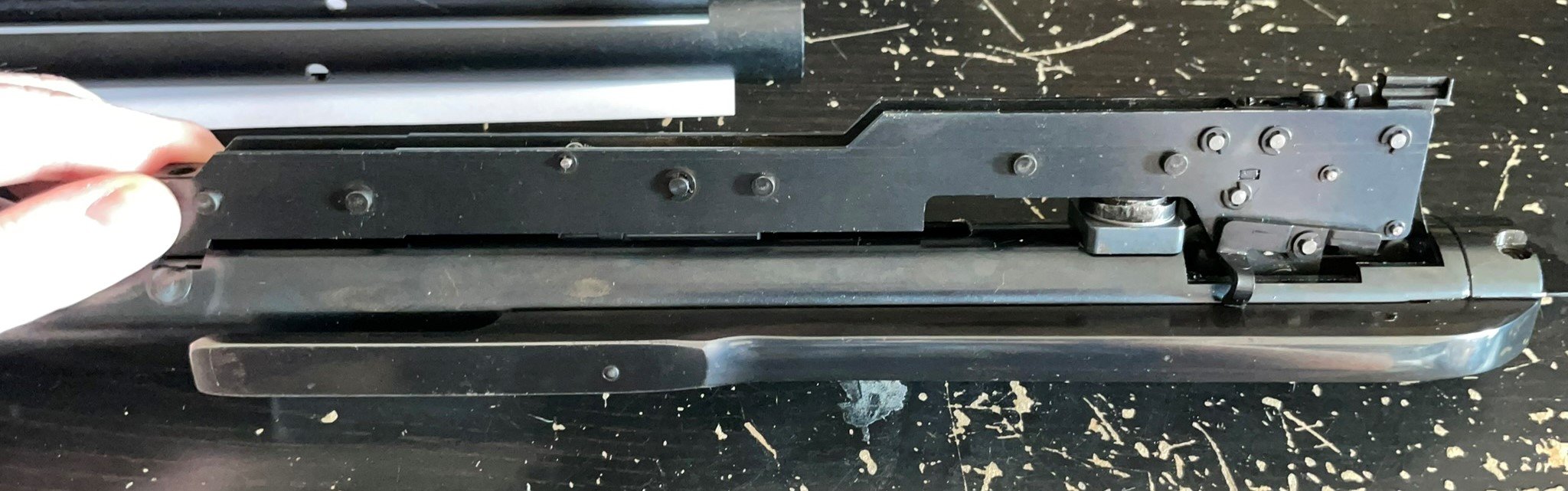

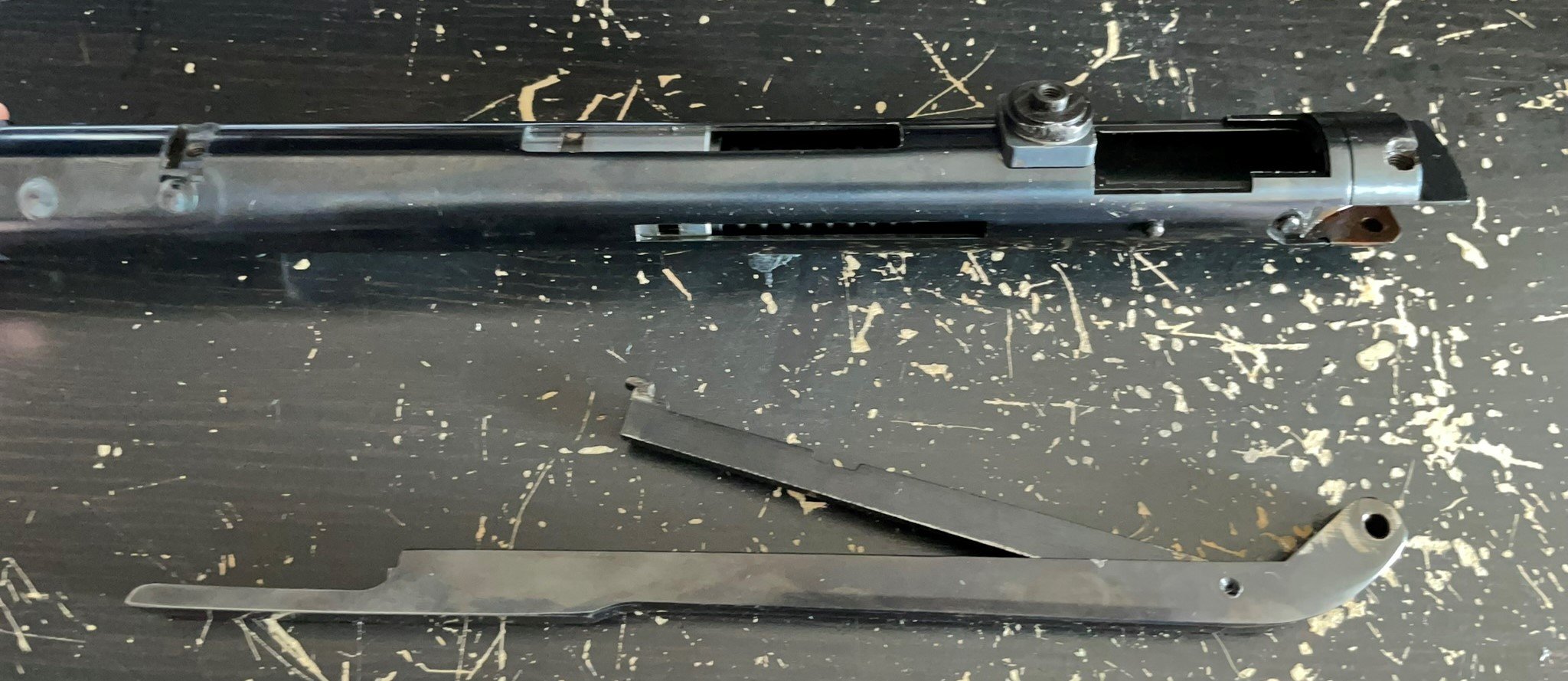

Il est possible alors de soulever complètement la grande pièce métallique pour la retirer et avoir accès au bloc du mécanisme de détente.

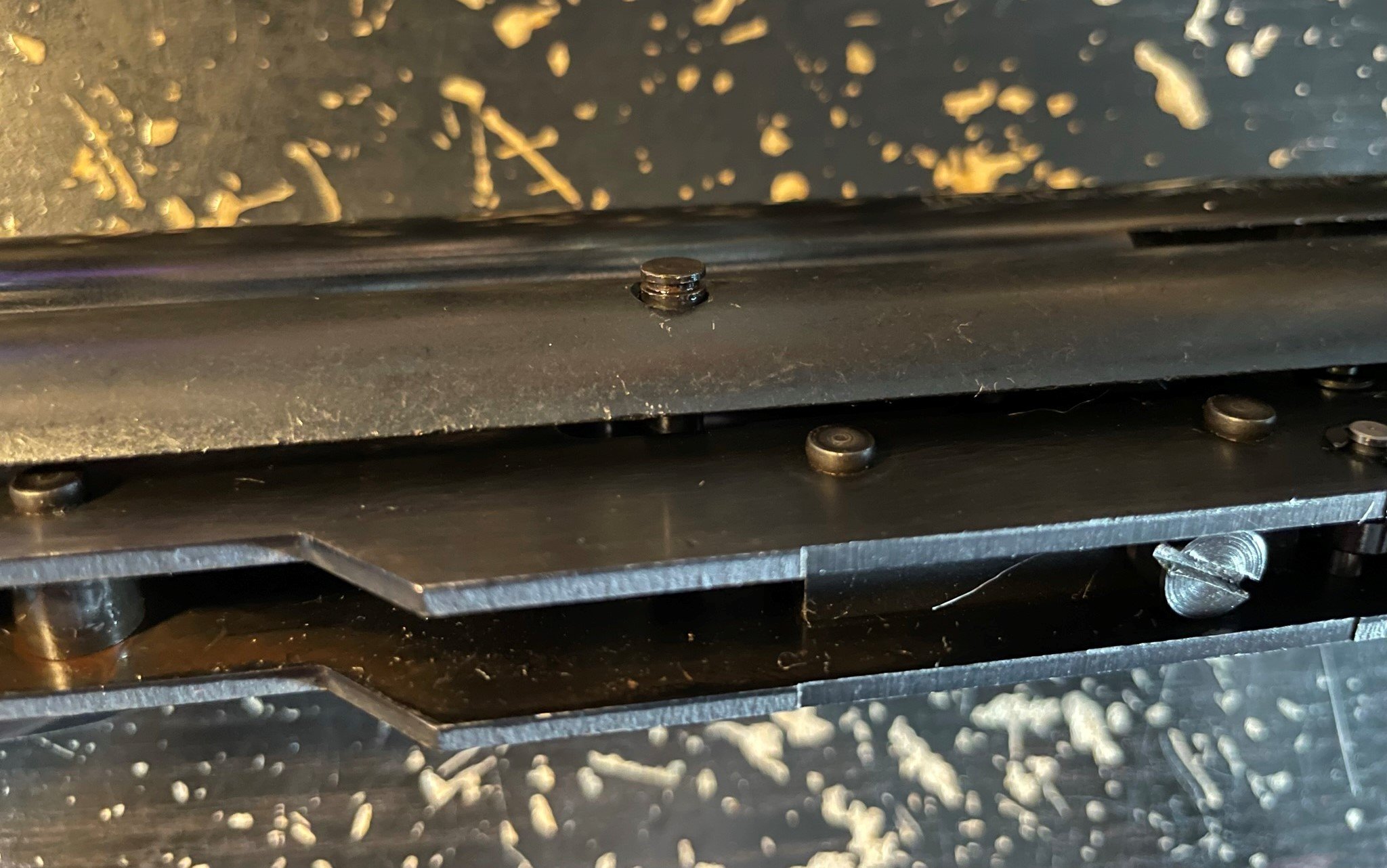

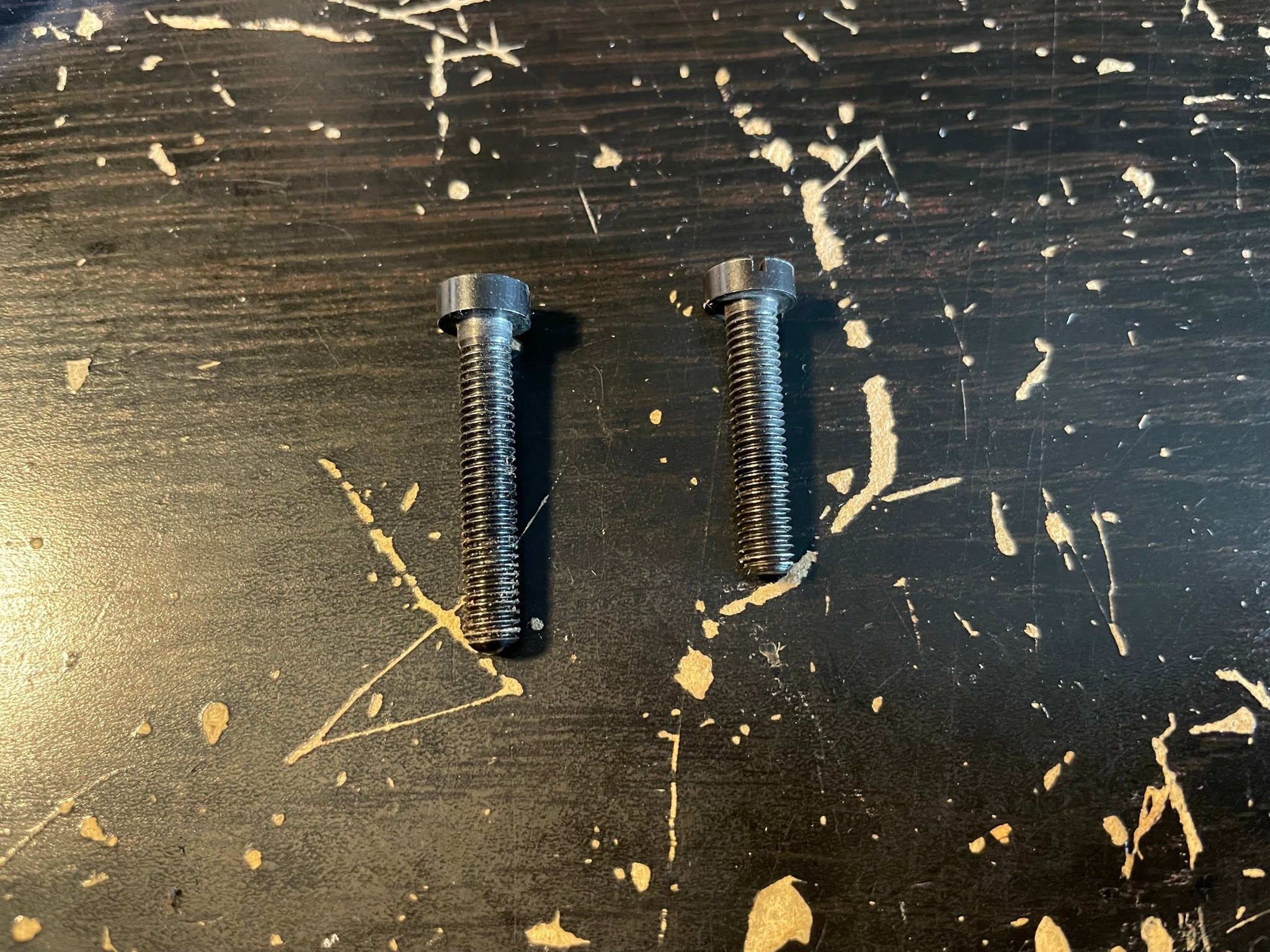

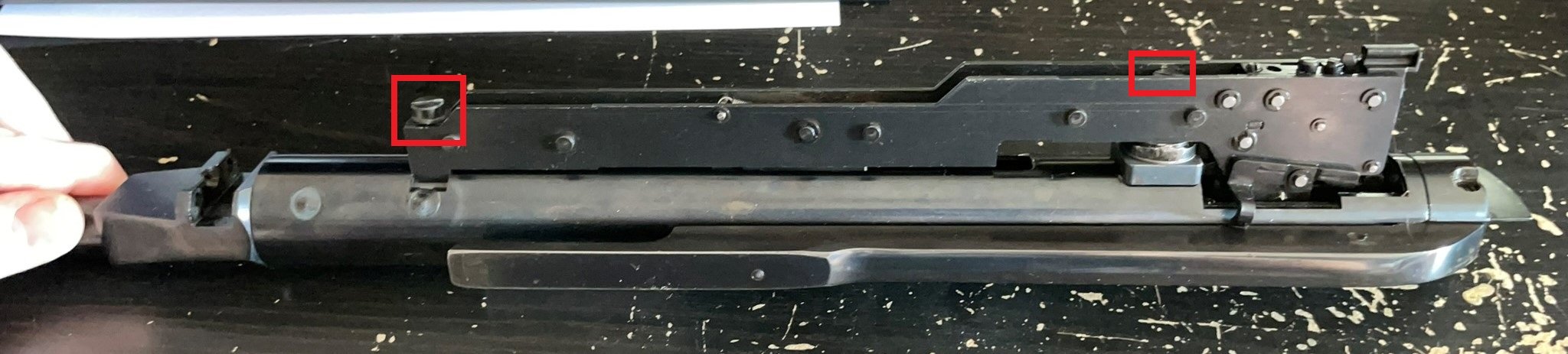

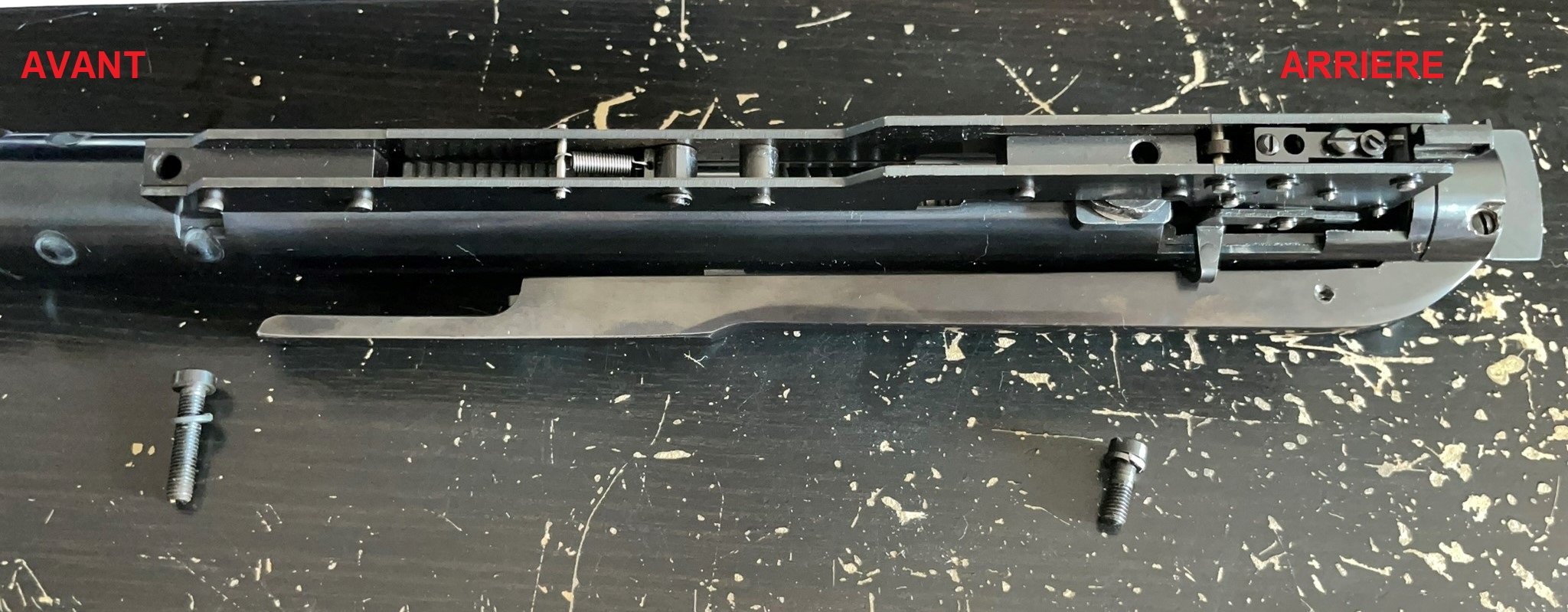

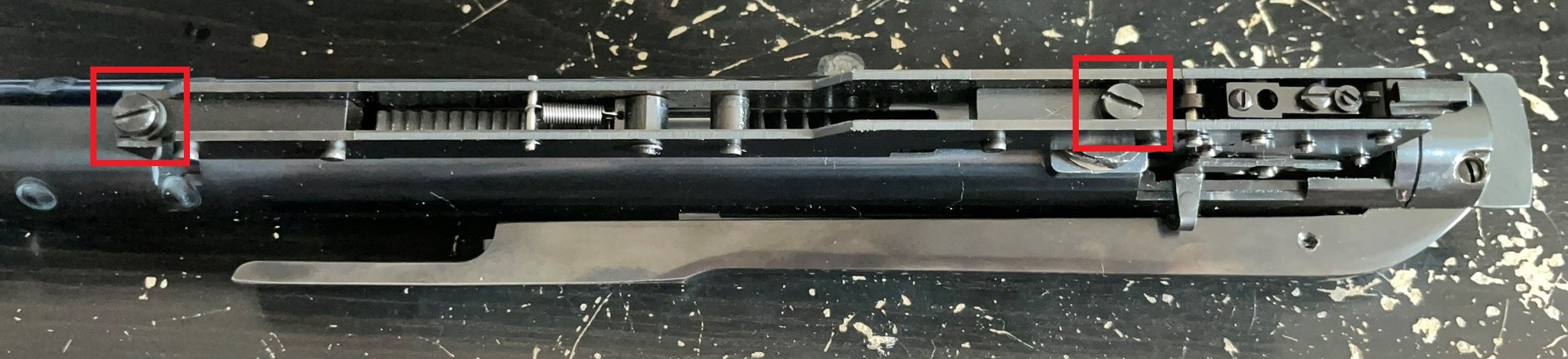

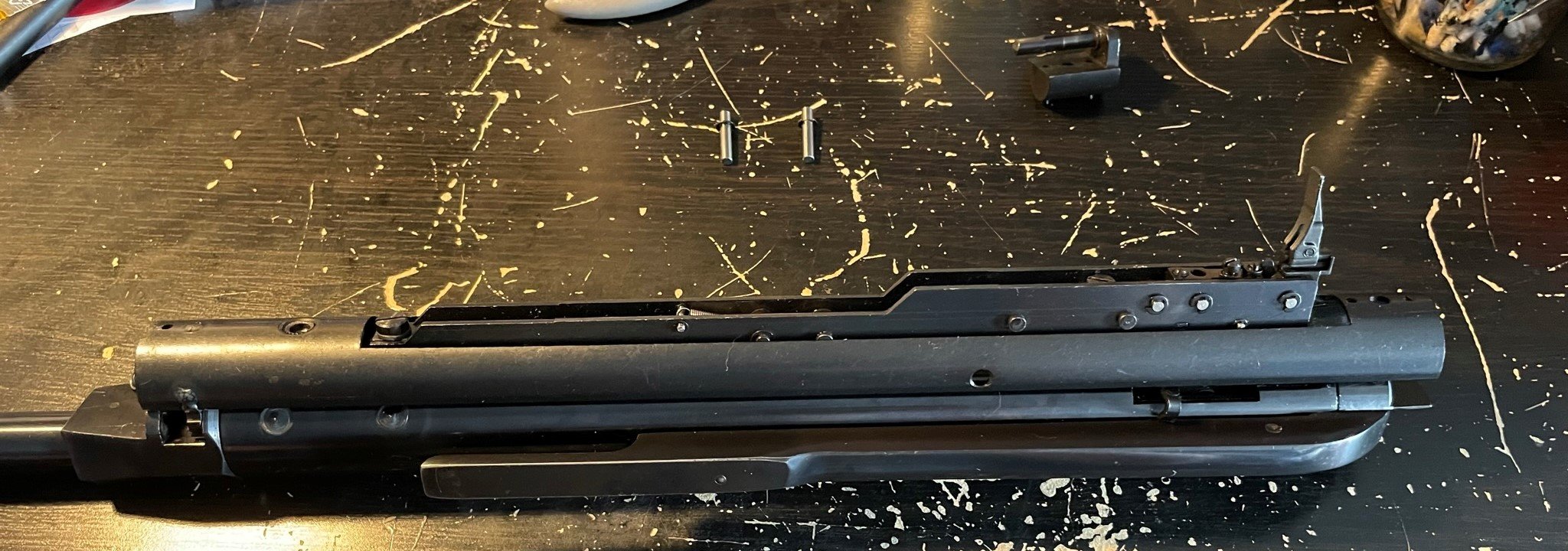

Dévisser les deux vis qui maintiennent le mécanisme de détente :

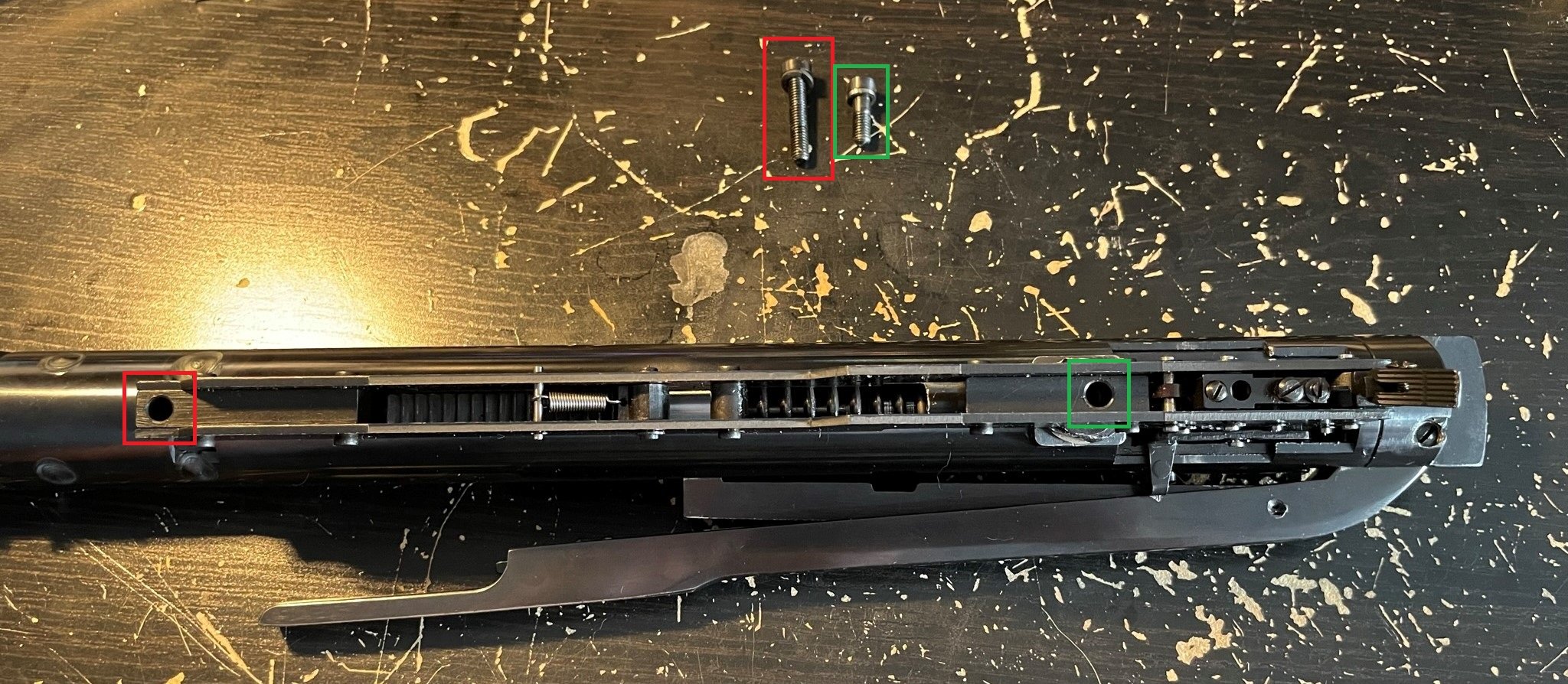

Bien noter pour le remontage que la vis longue est située à l’avant et que la vis courte est située à l’arrière.

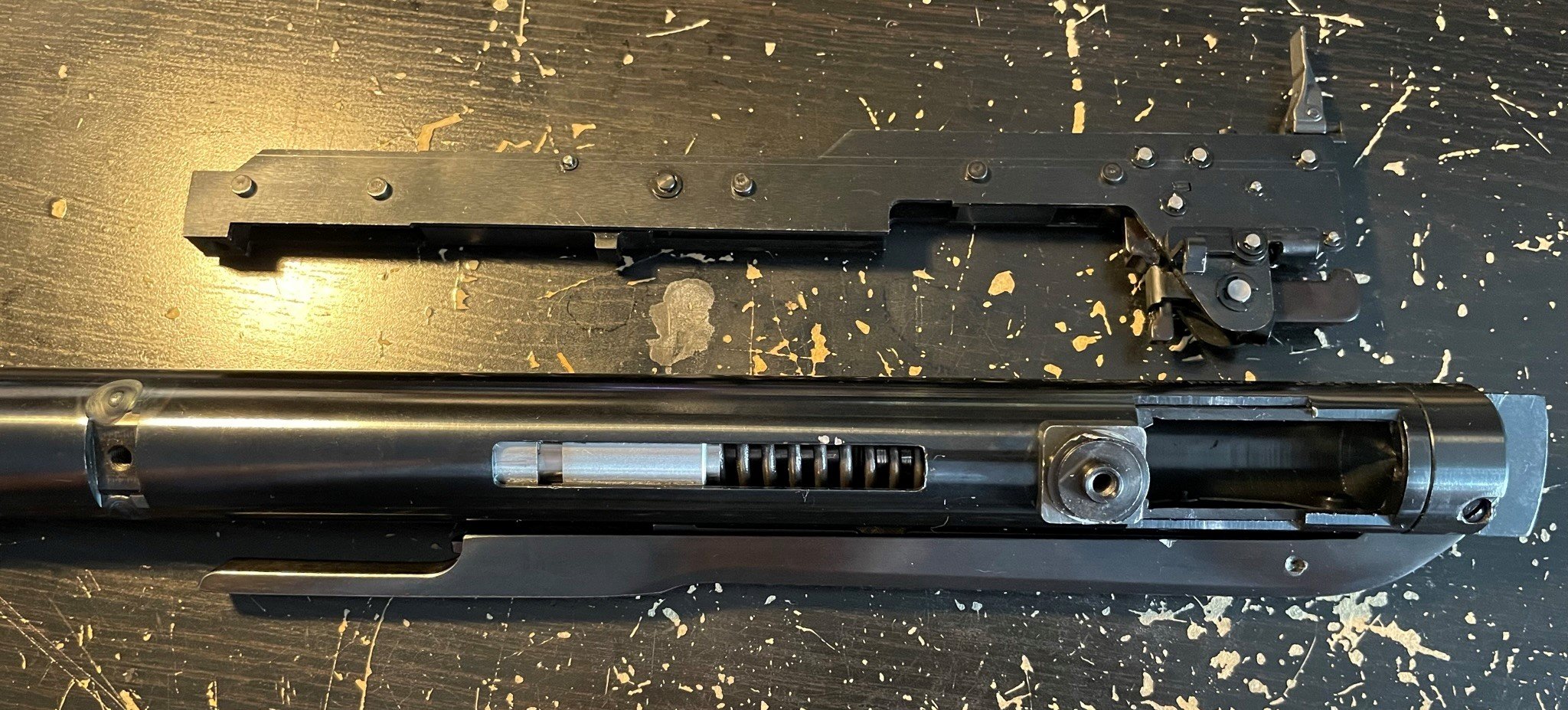

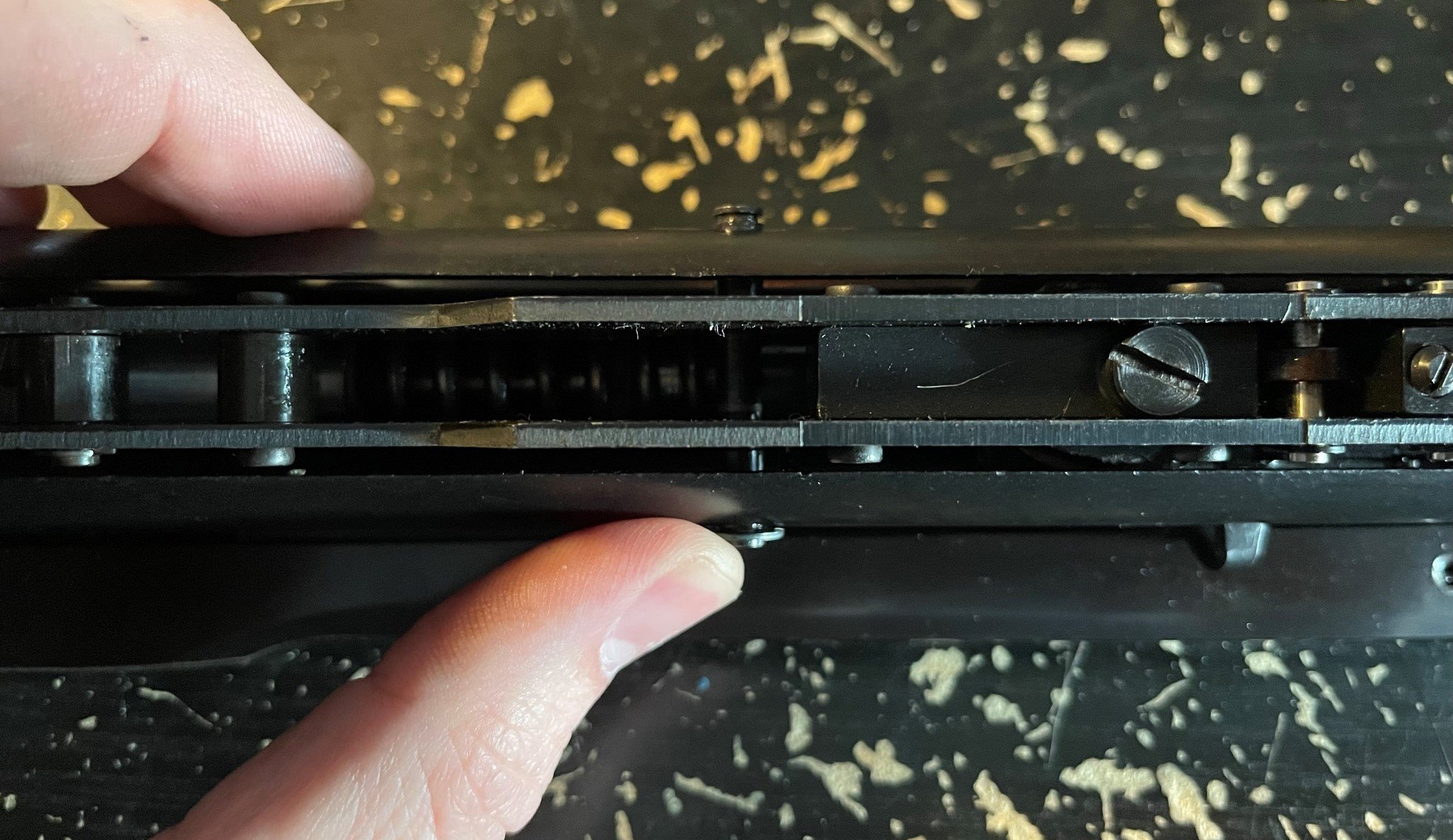

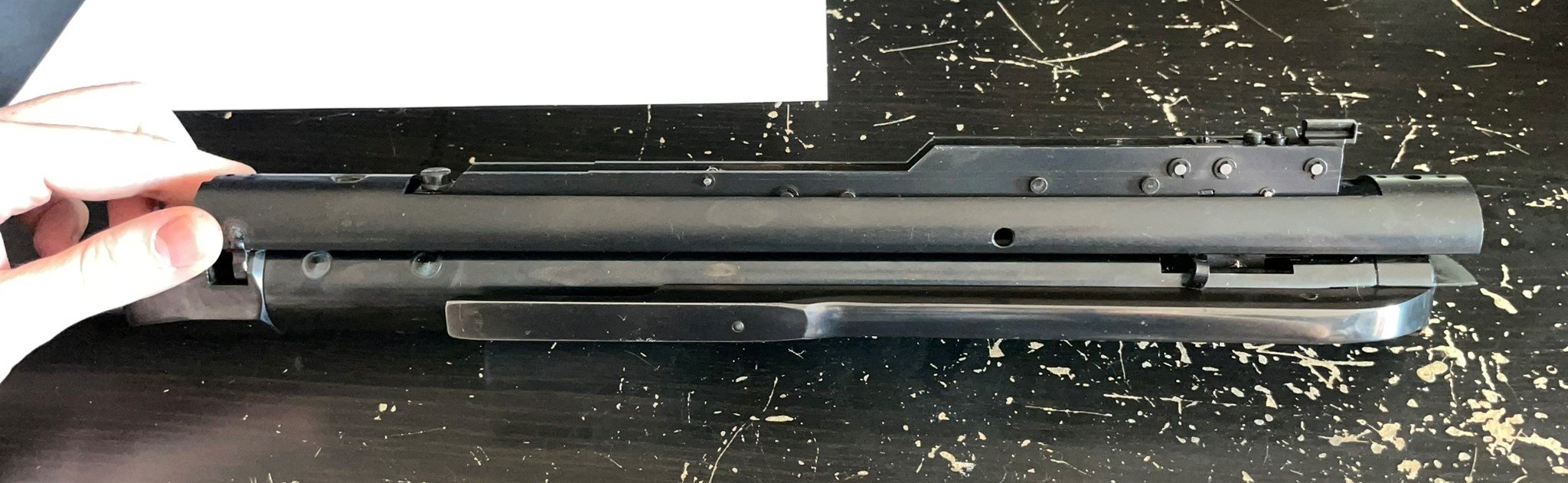

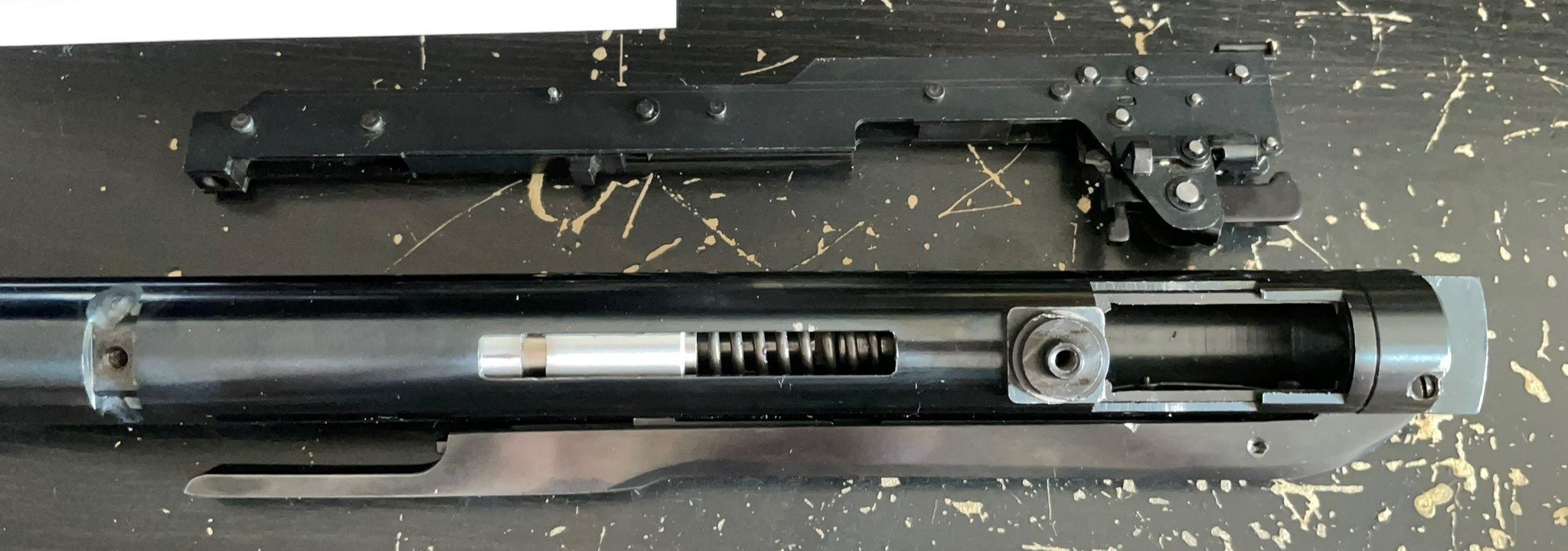

On peut retirer ensuite le bloc en le soulevant :

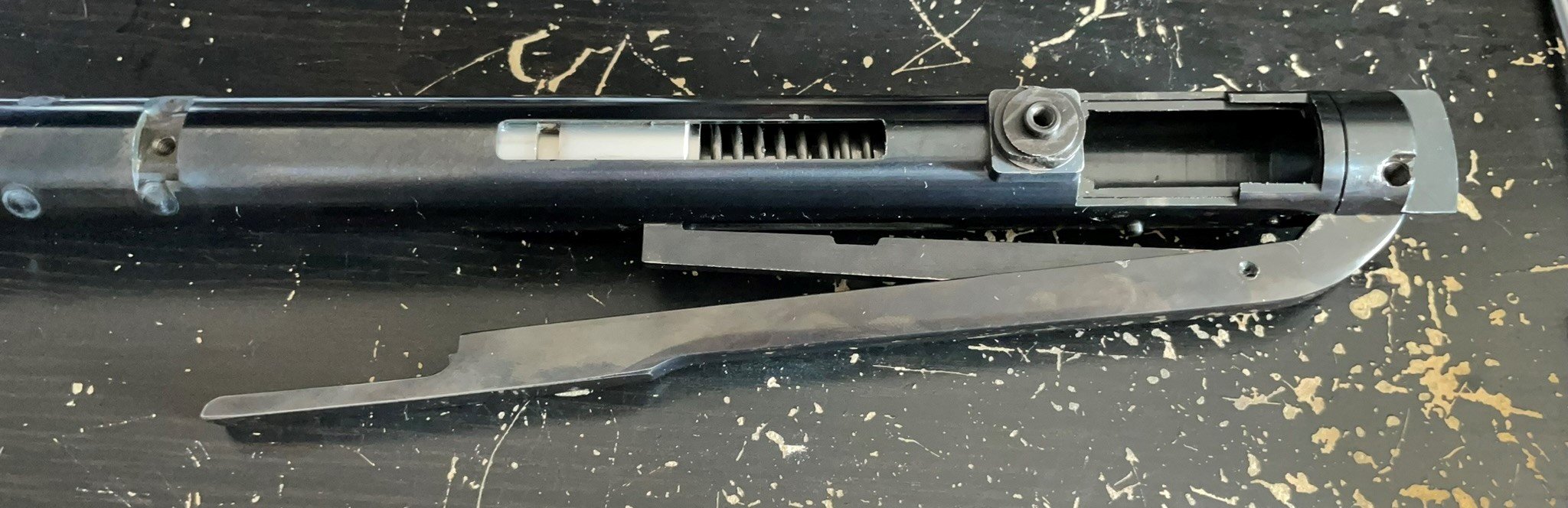

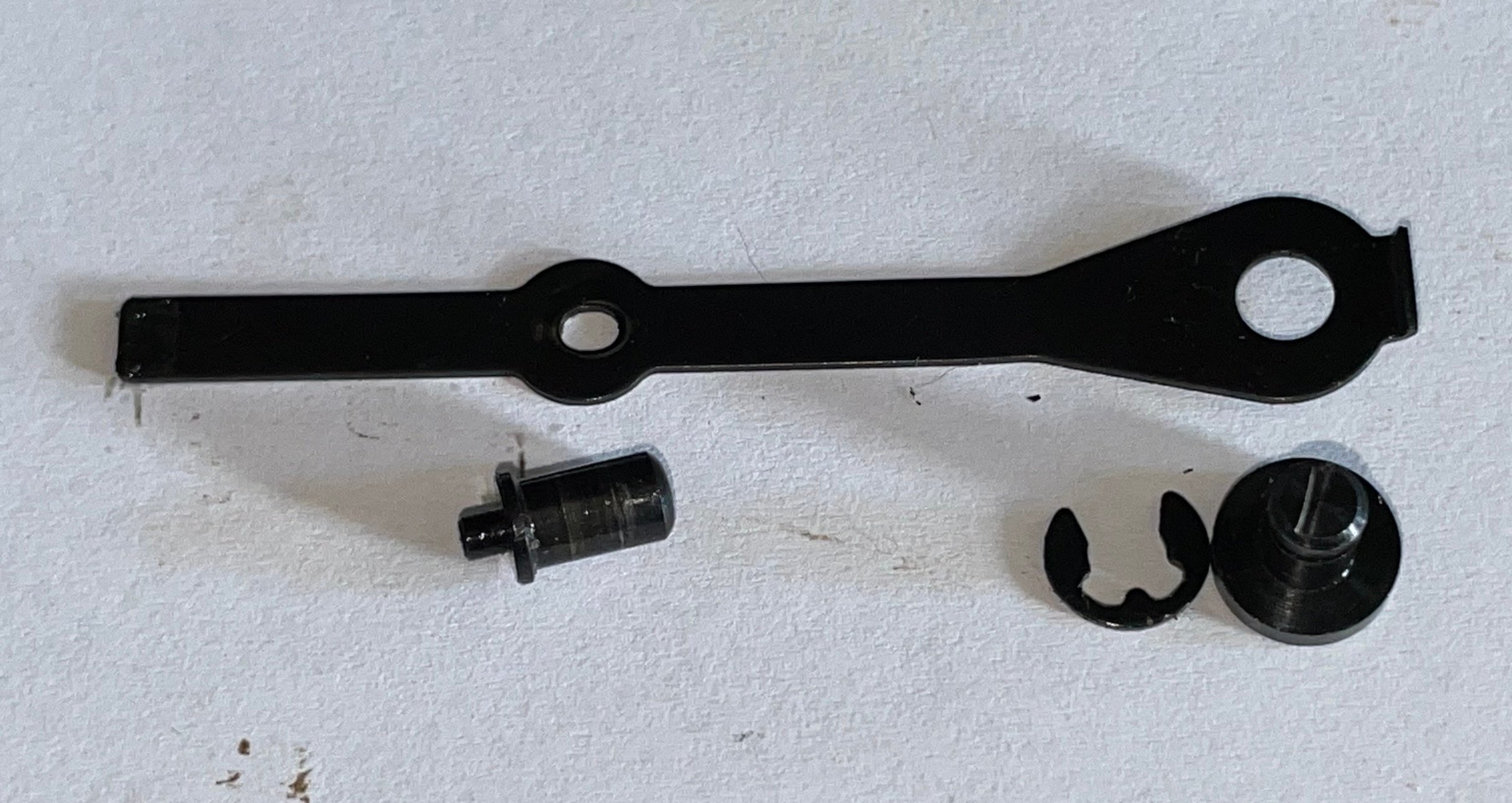

On passe après au retrait du bras de chargement.

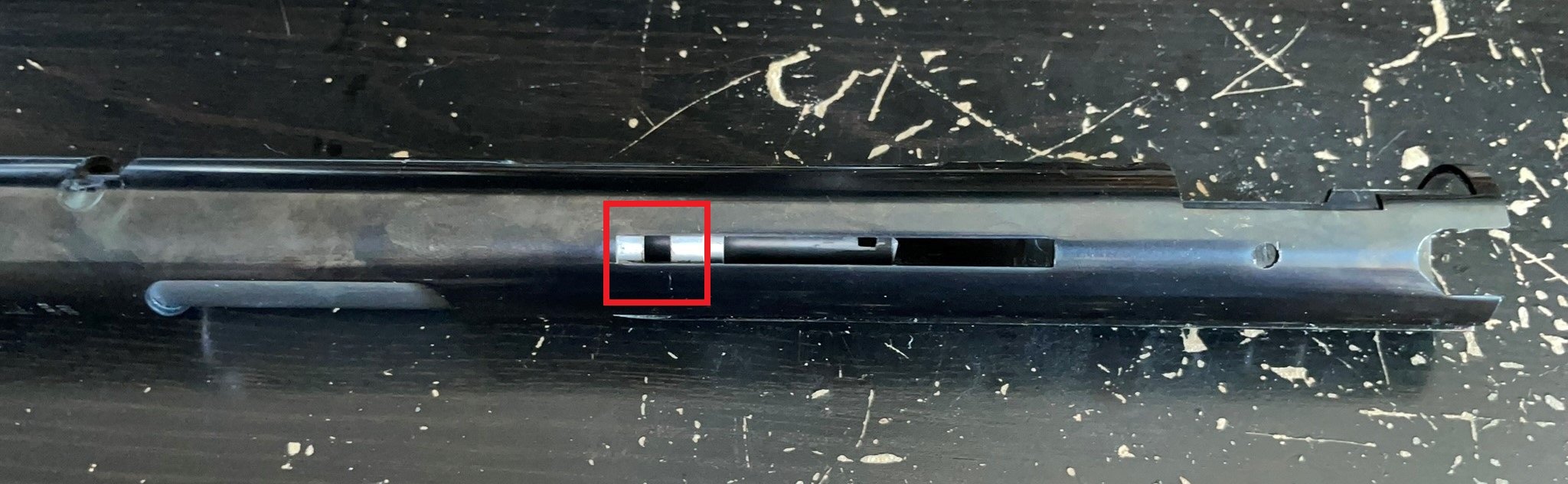

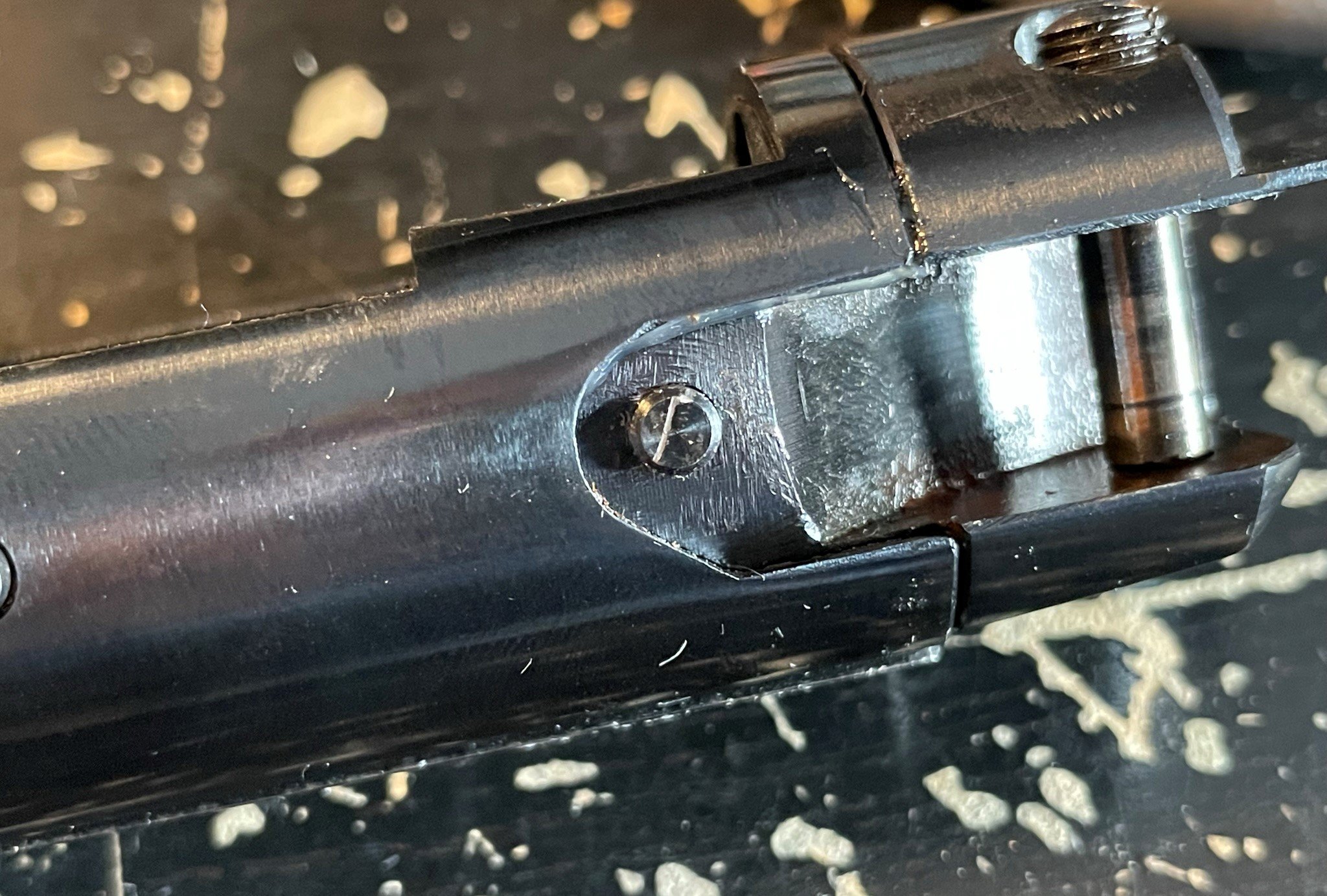

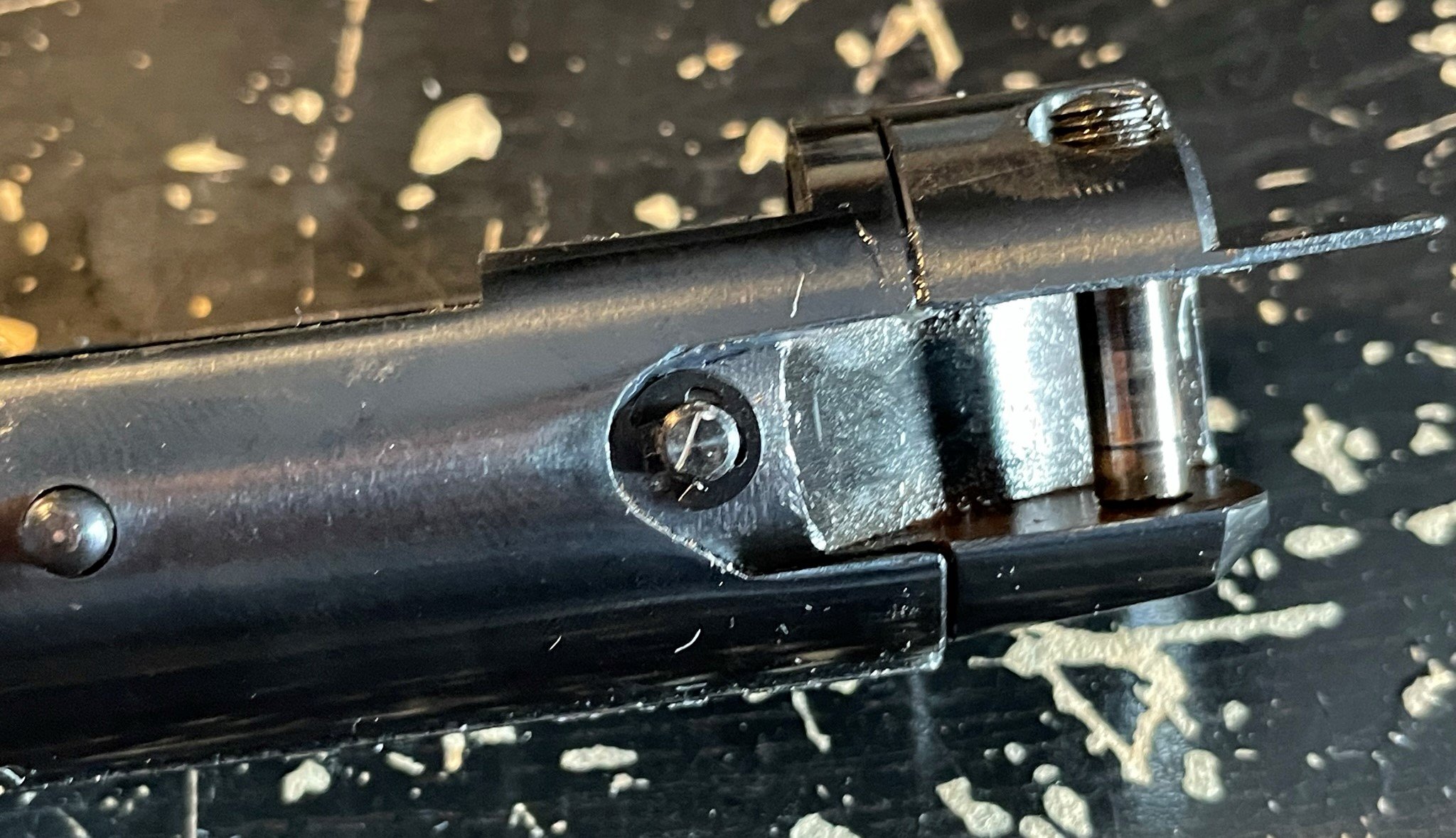

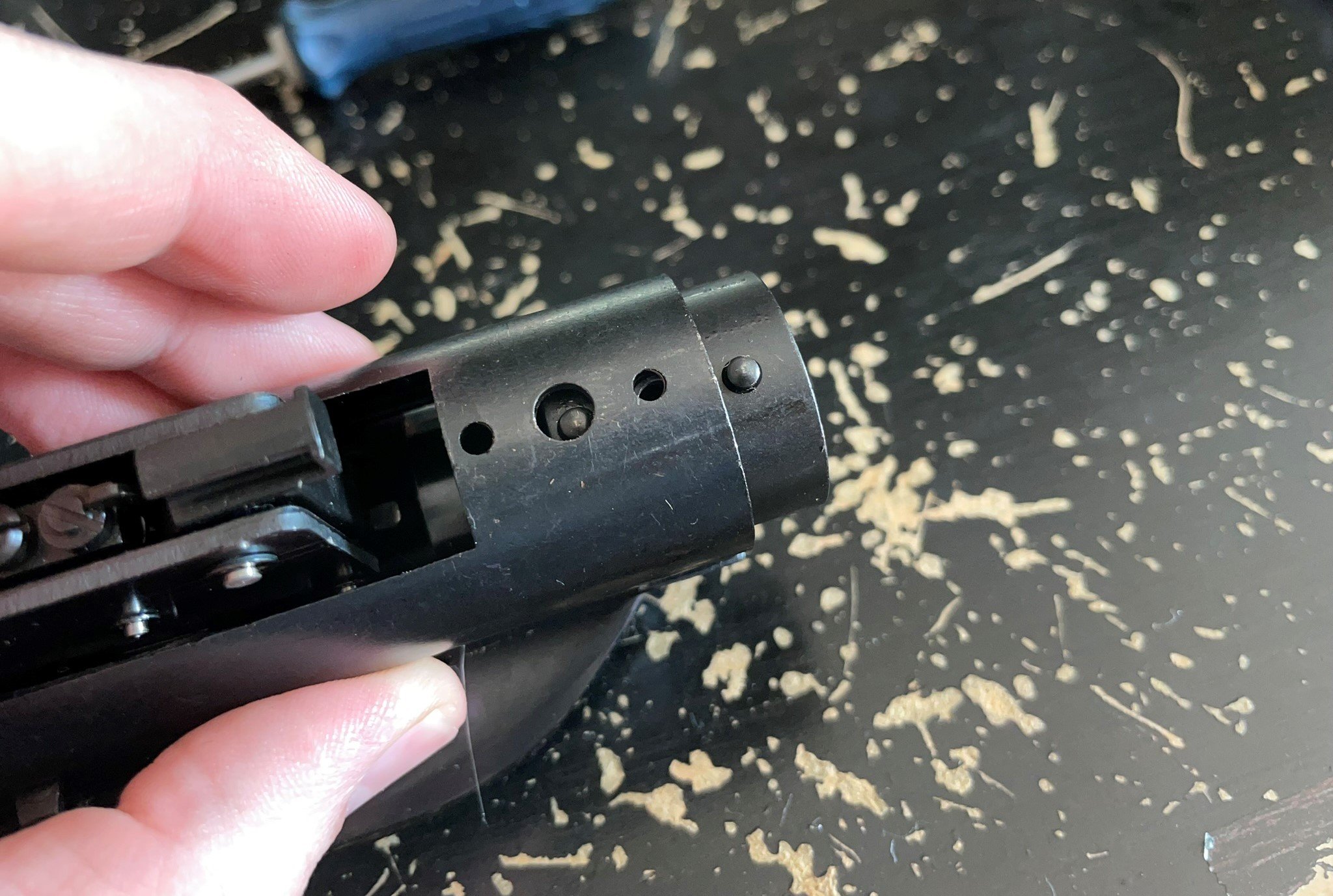

Retirer la vis située sur la droite sur la photo :

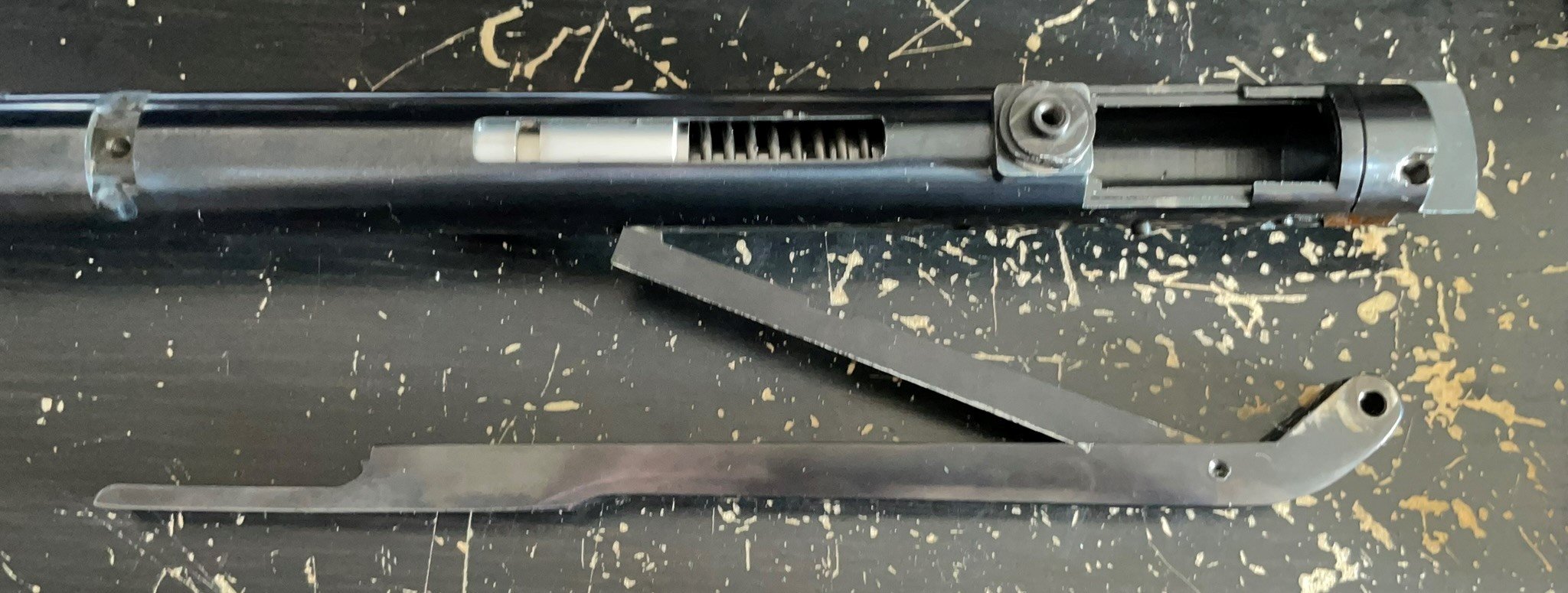

Le bras vient alors tout seul en tirant dessus.

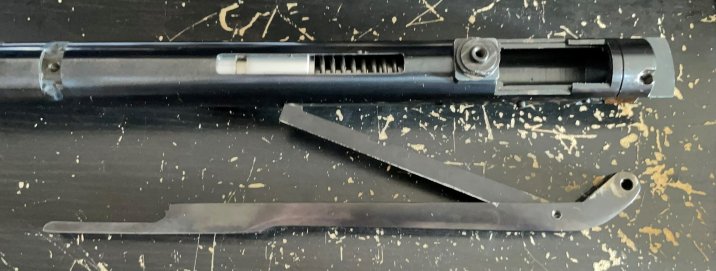

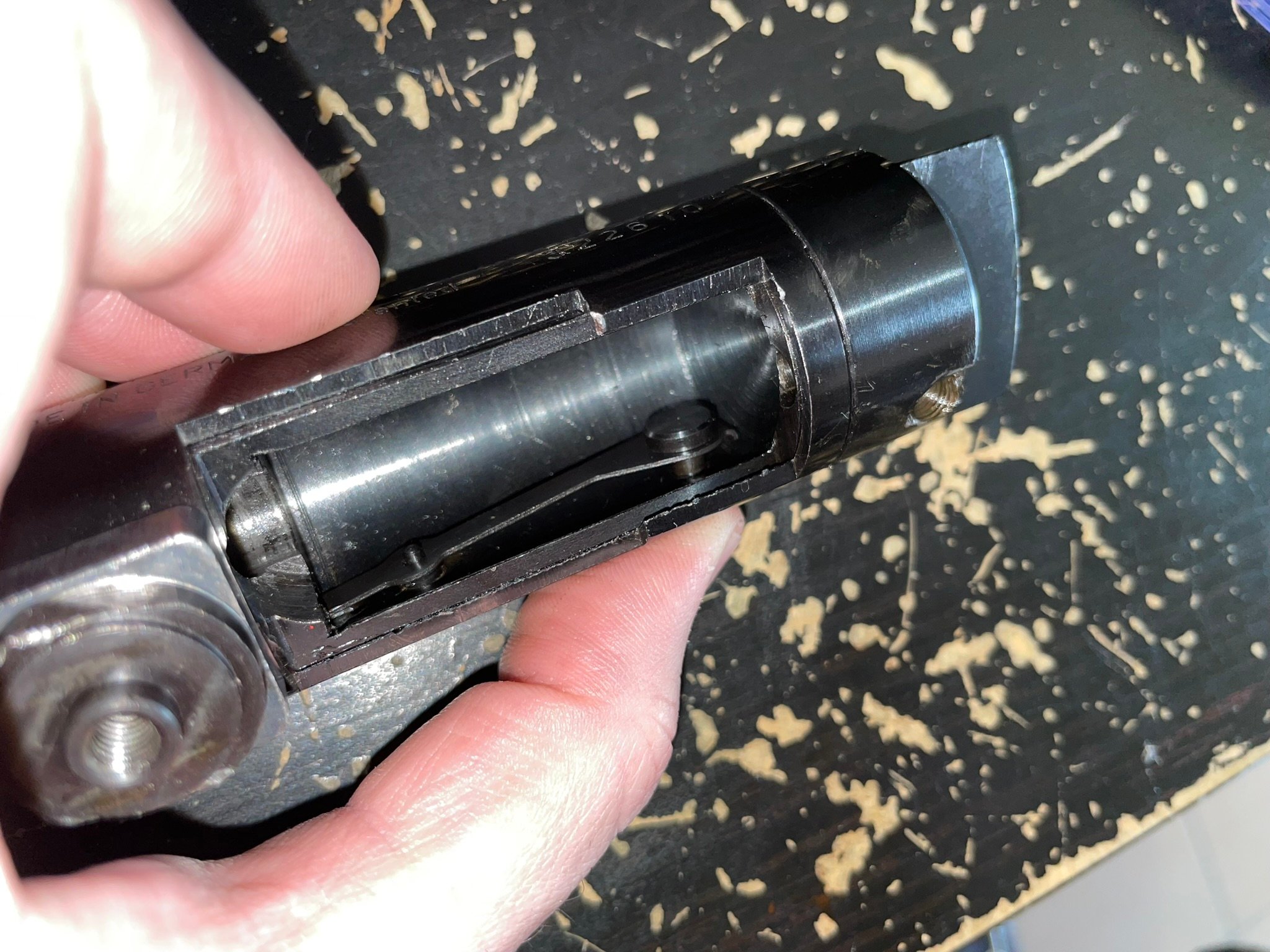

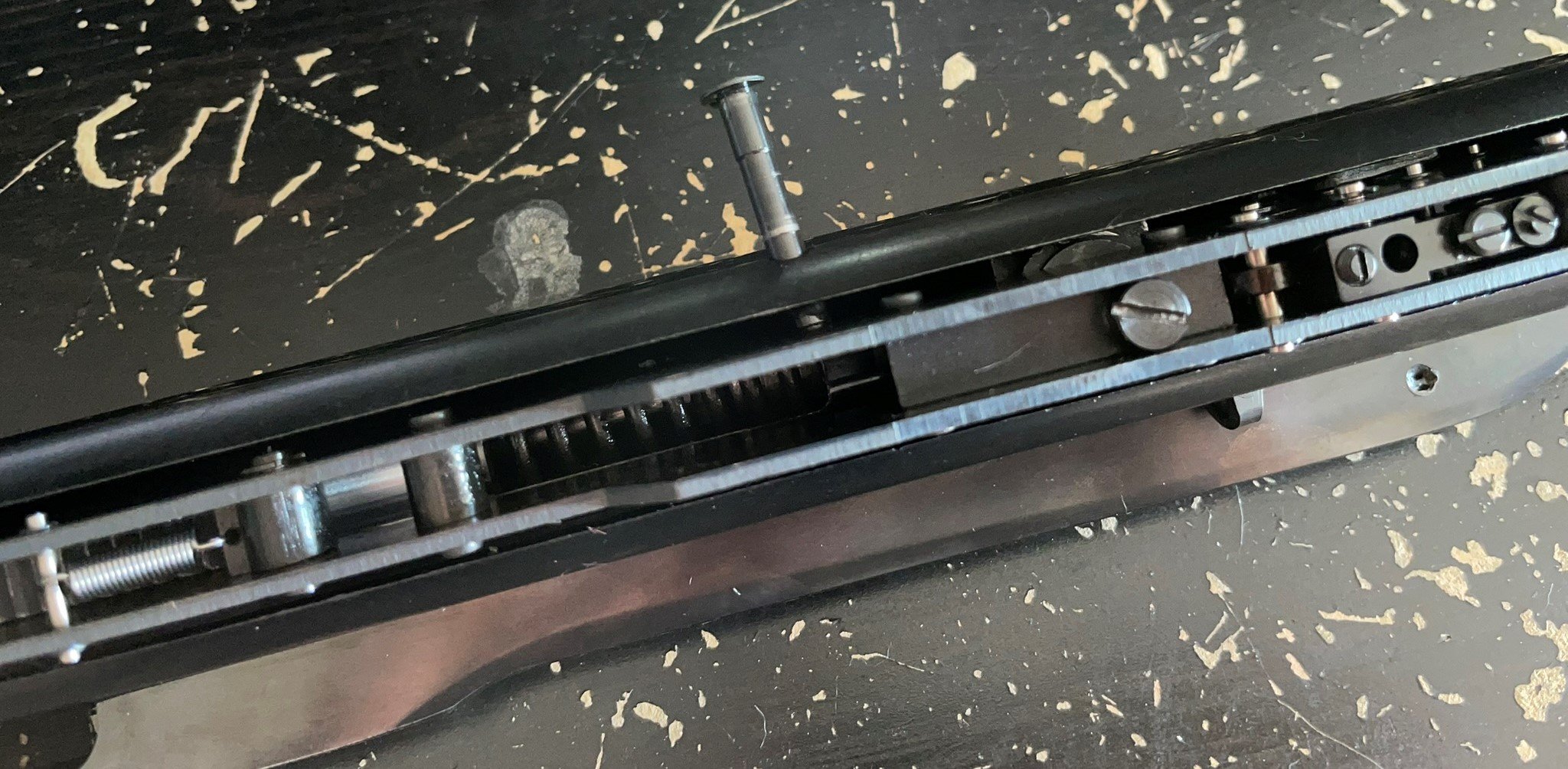

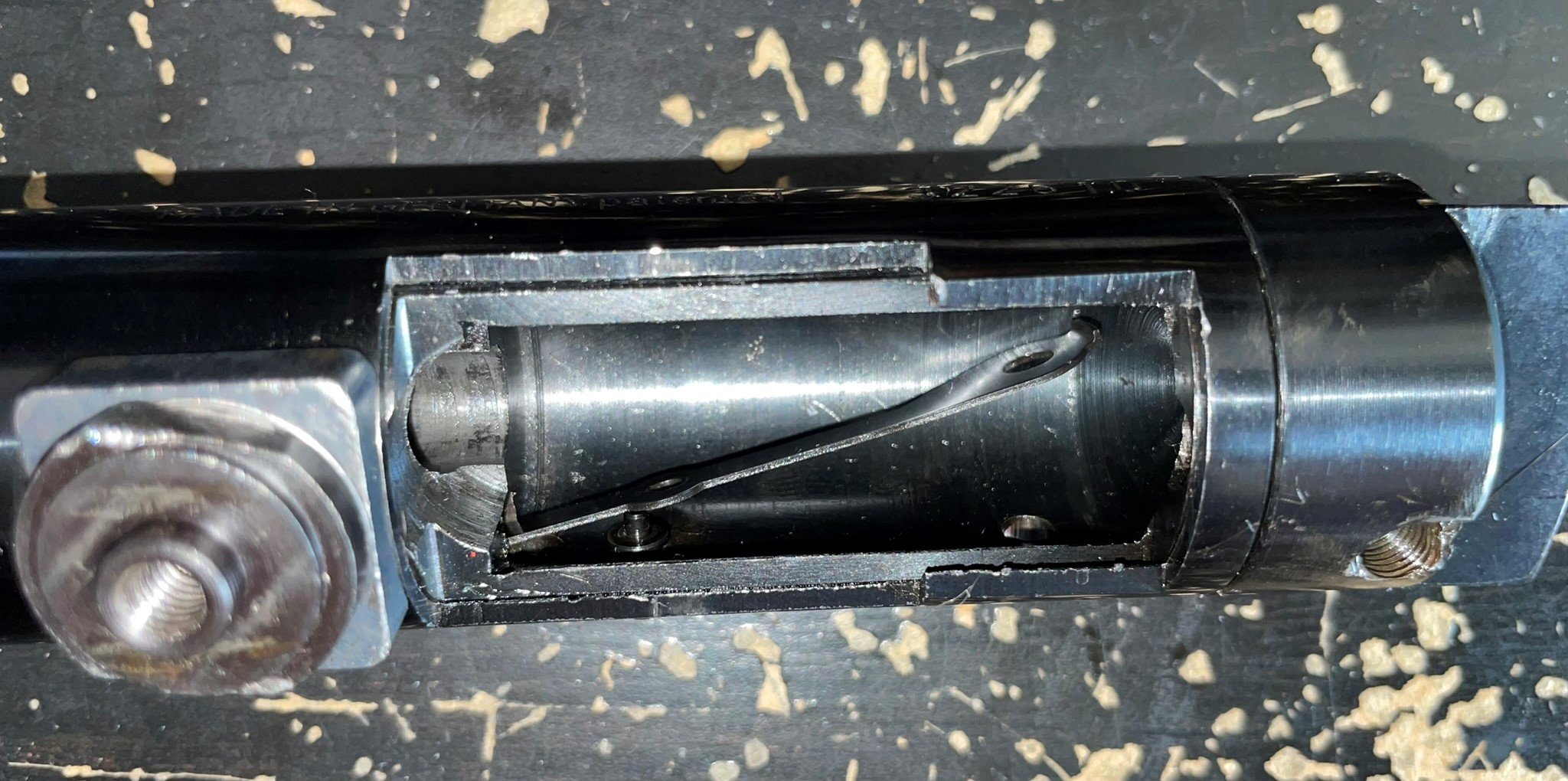

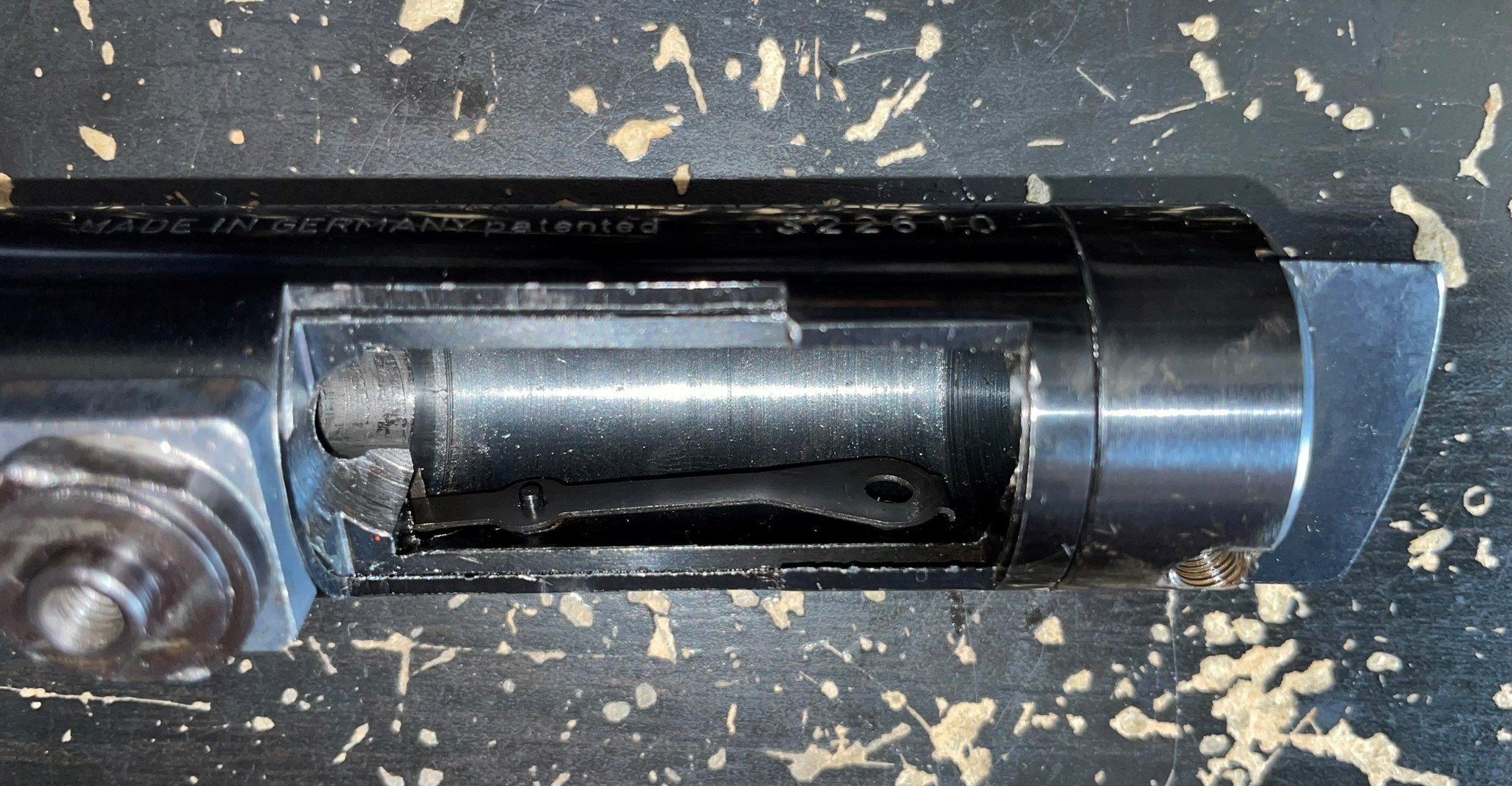

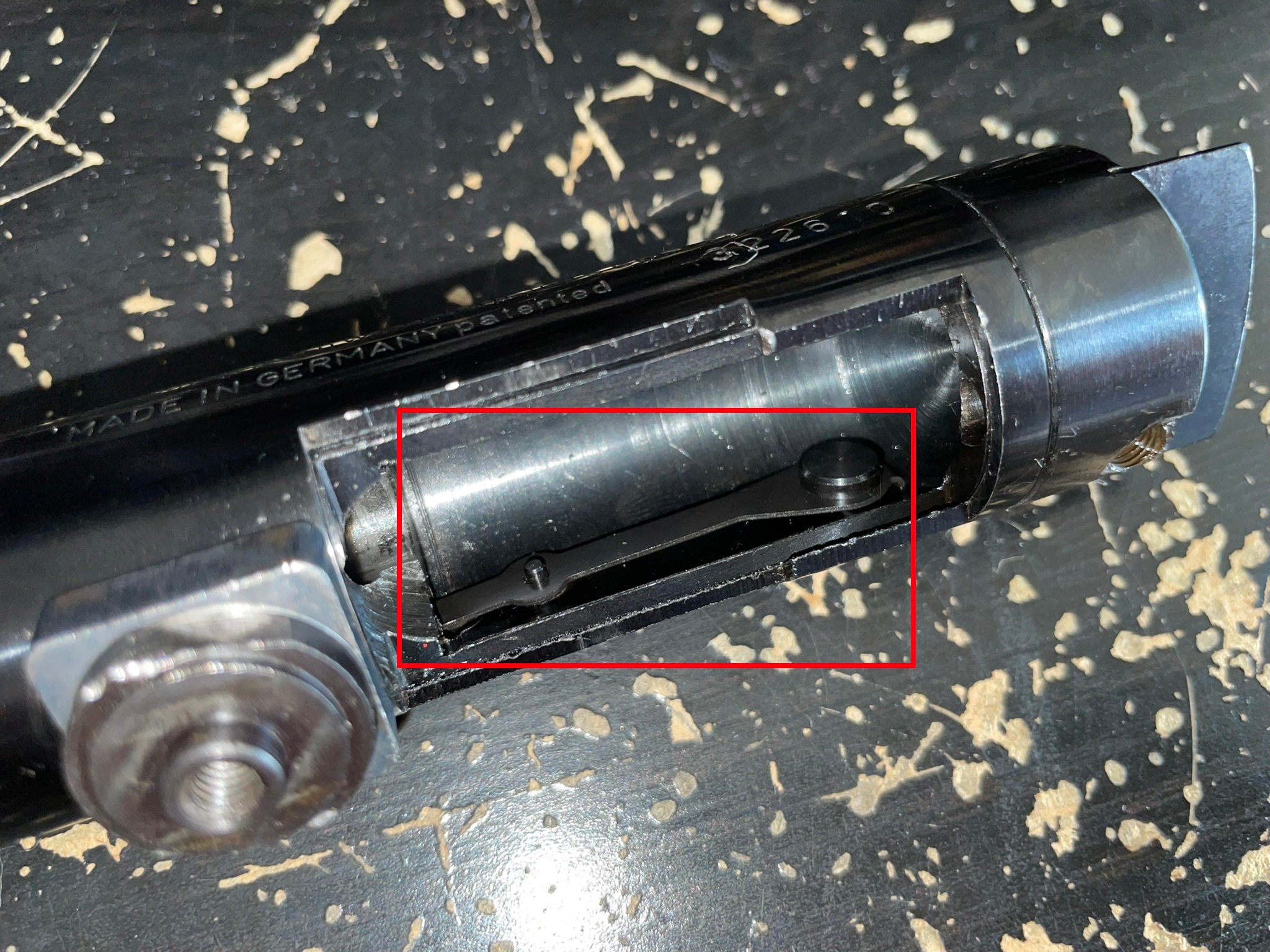

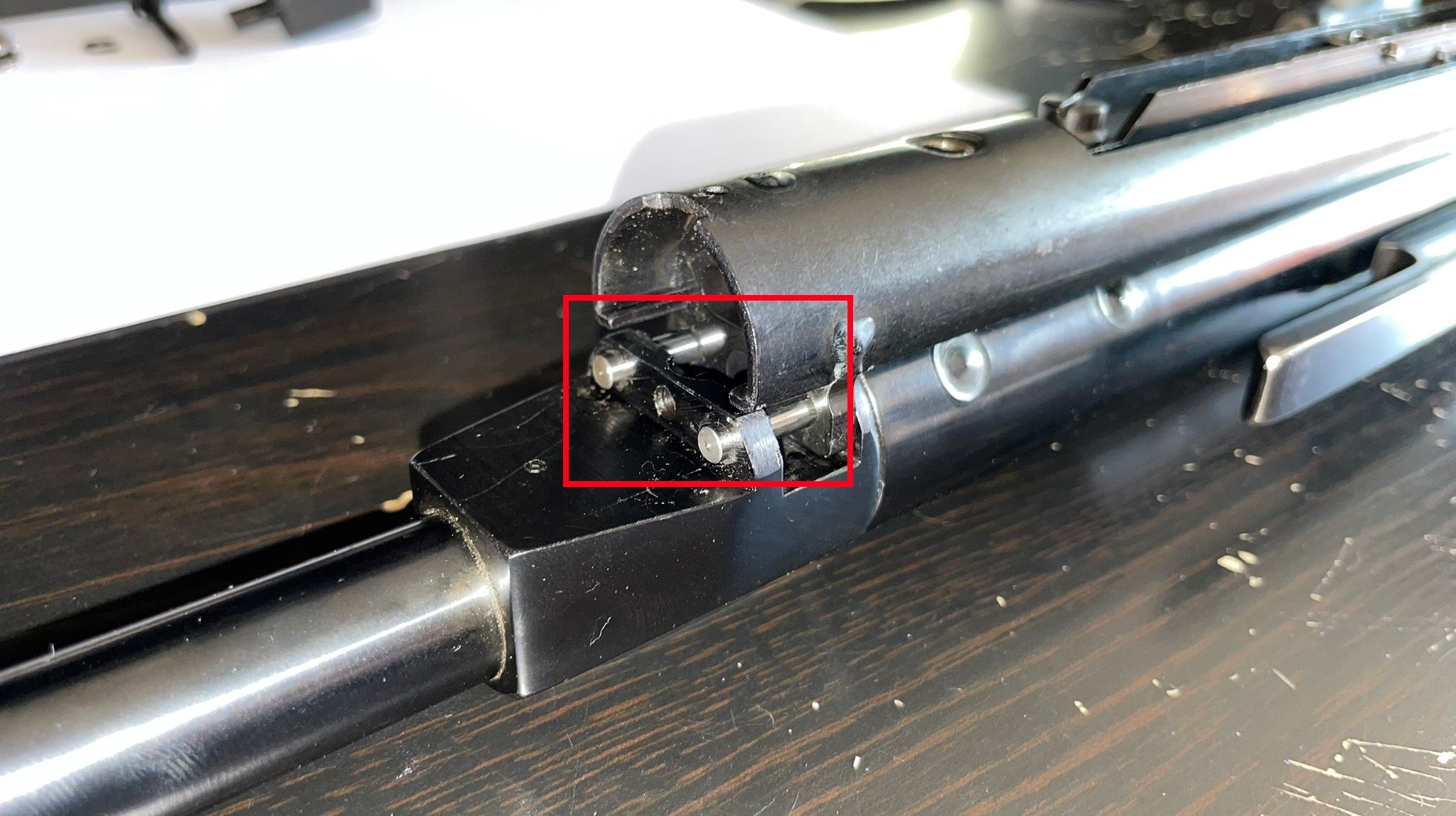

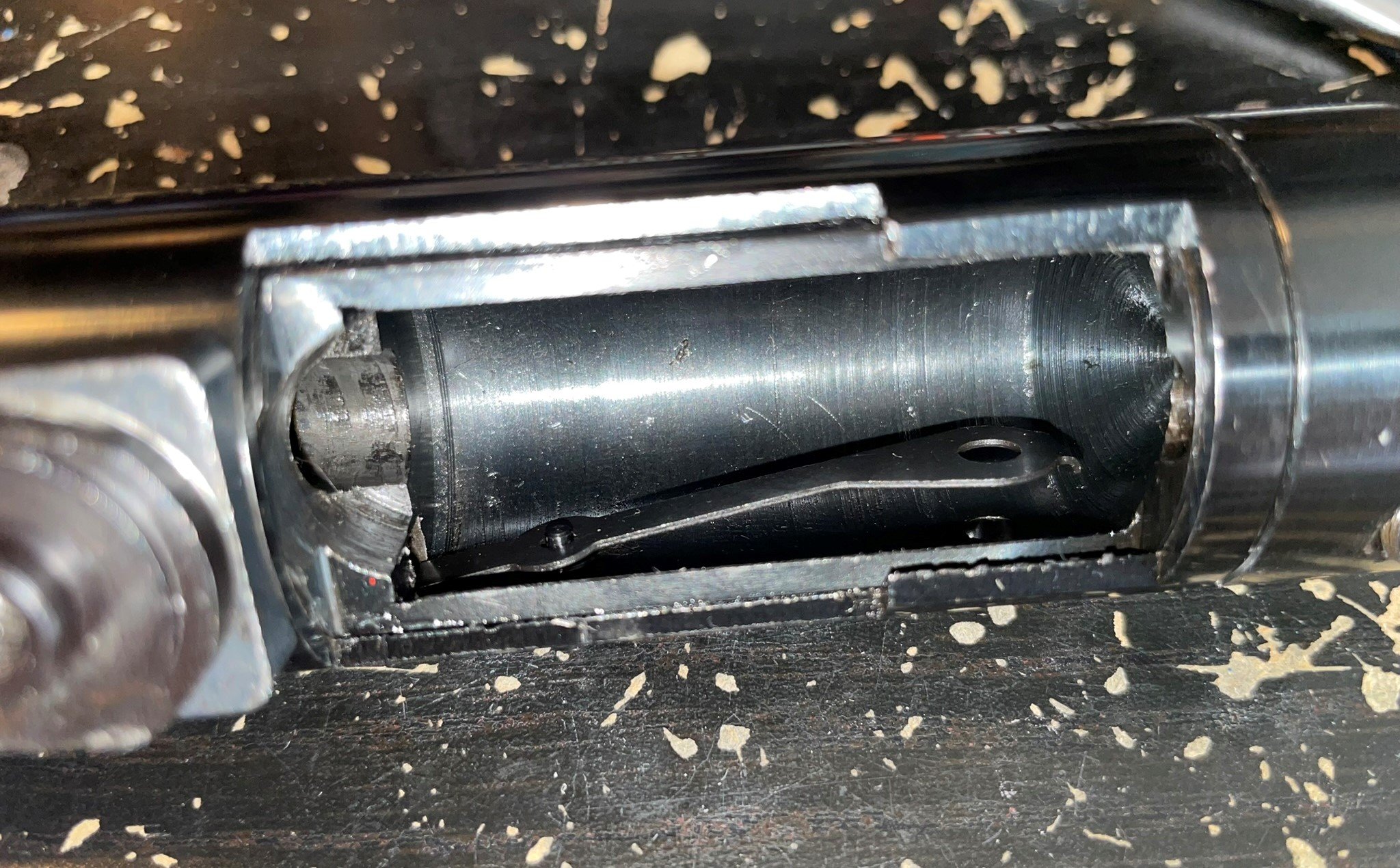

Il faut ensuite retirer le ressort de sécurité du piston avec ses deux goupilles.

Pour la petite histoire, c’est à cause de ce ressort de sécurité que le piston était resté bloqué malgré l’activation du mécanisme de détente.
C’est le crochet de maintient en place du piston qui est relâché normalement par le mécanisme de détente et qui permet au piston de partir et d’envoyer de l’air.
Là, le ressort empêche le piston de partir.

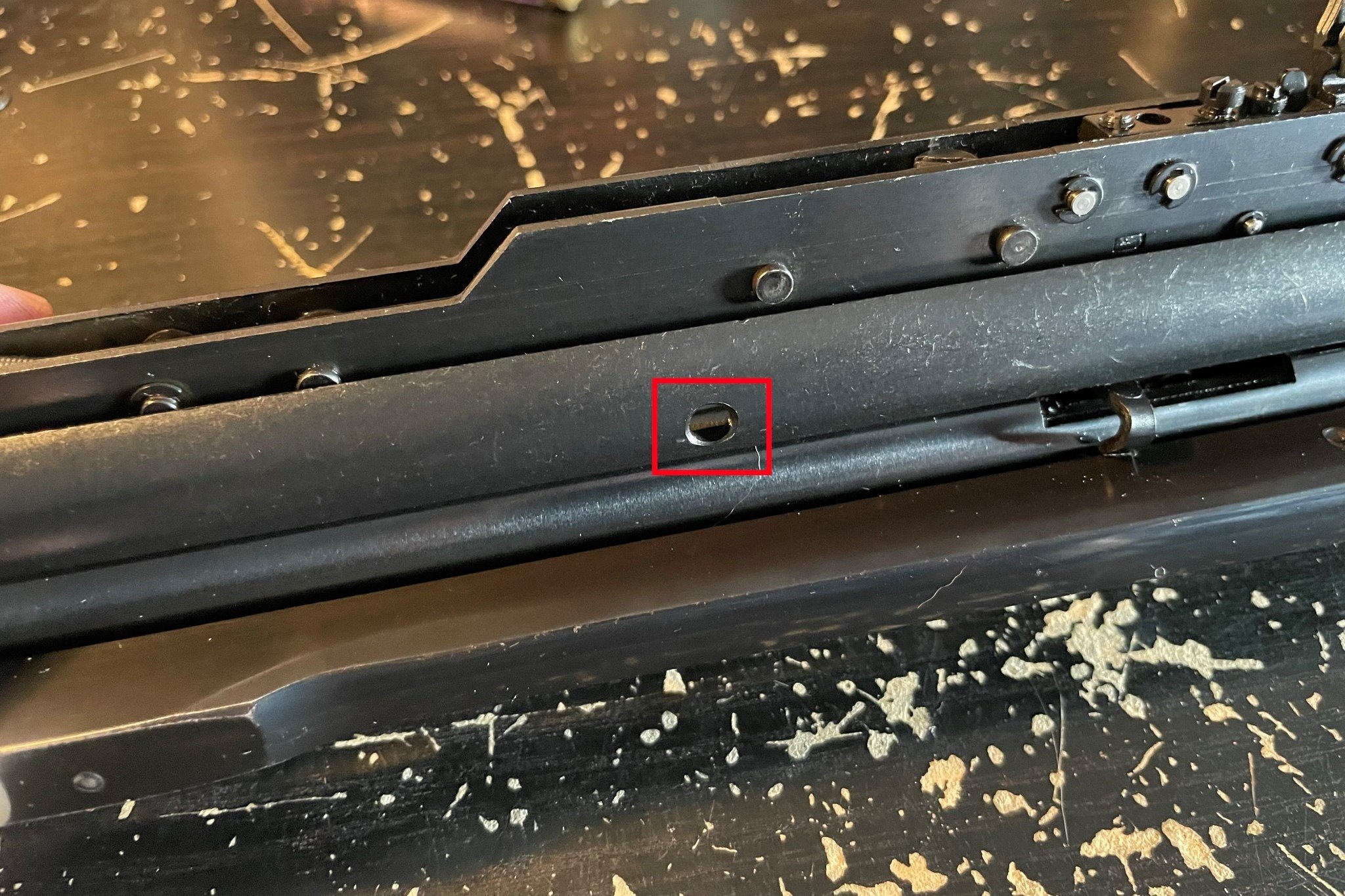

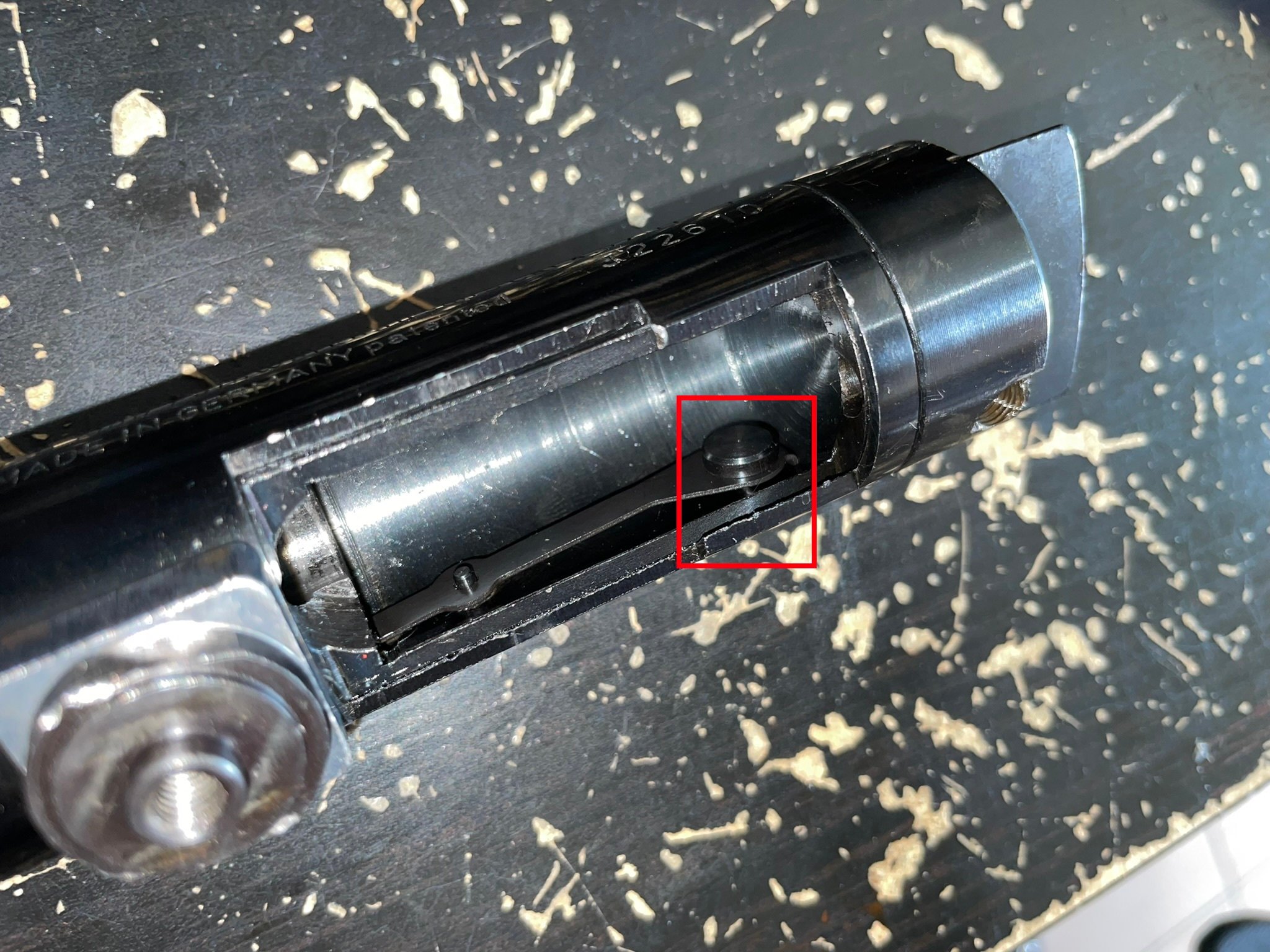

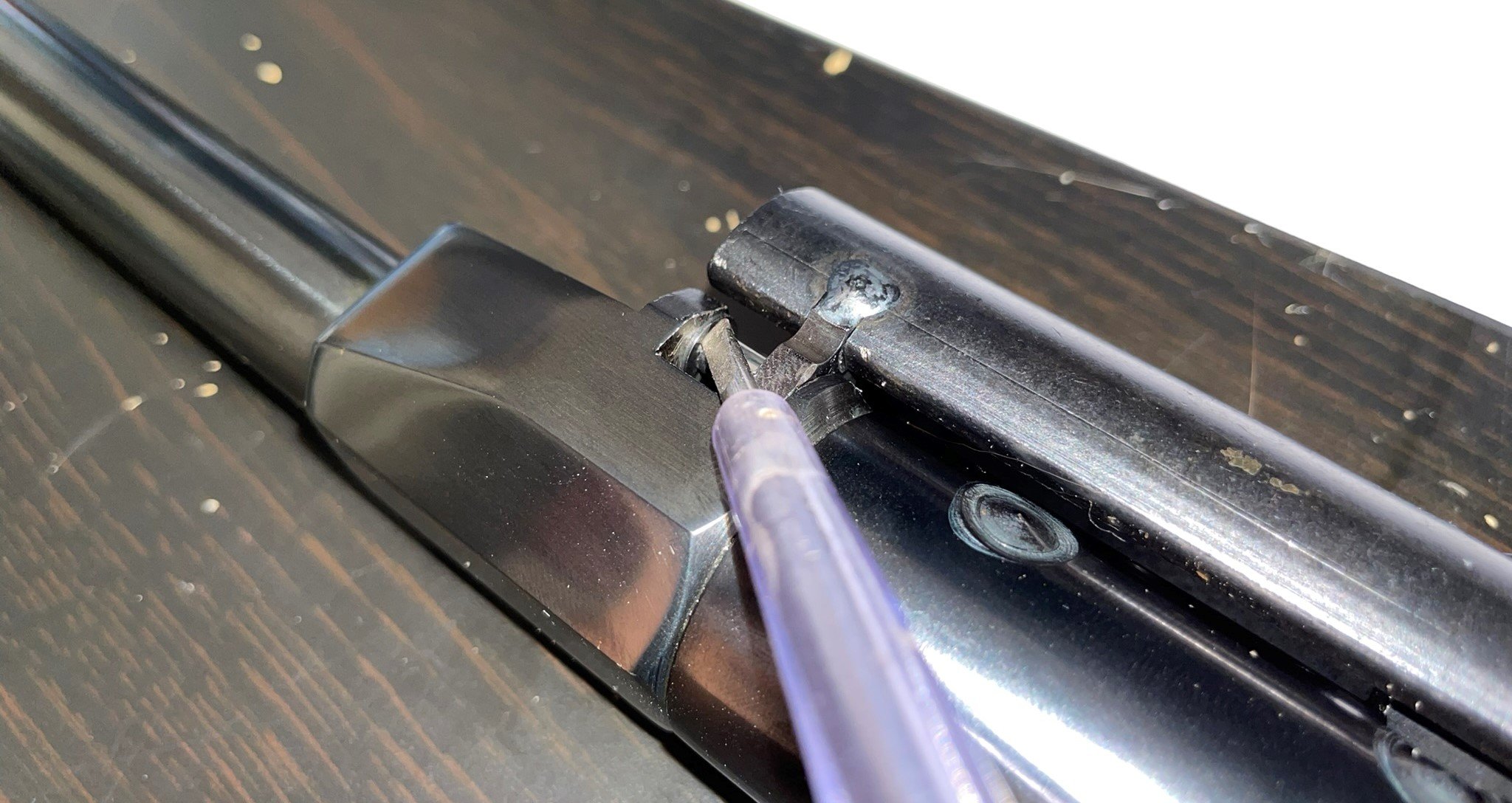

Retirer le circlip de la première goupille :

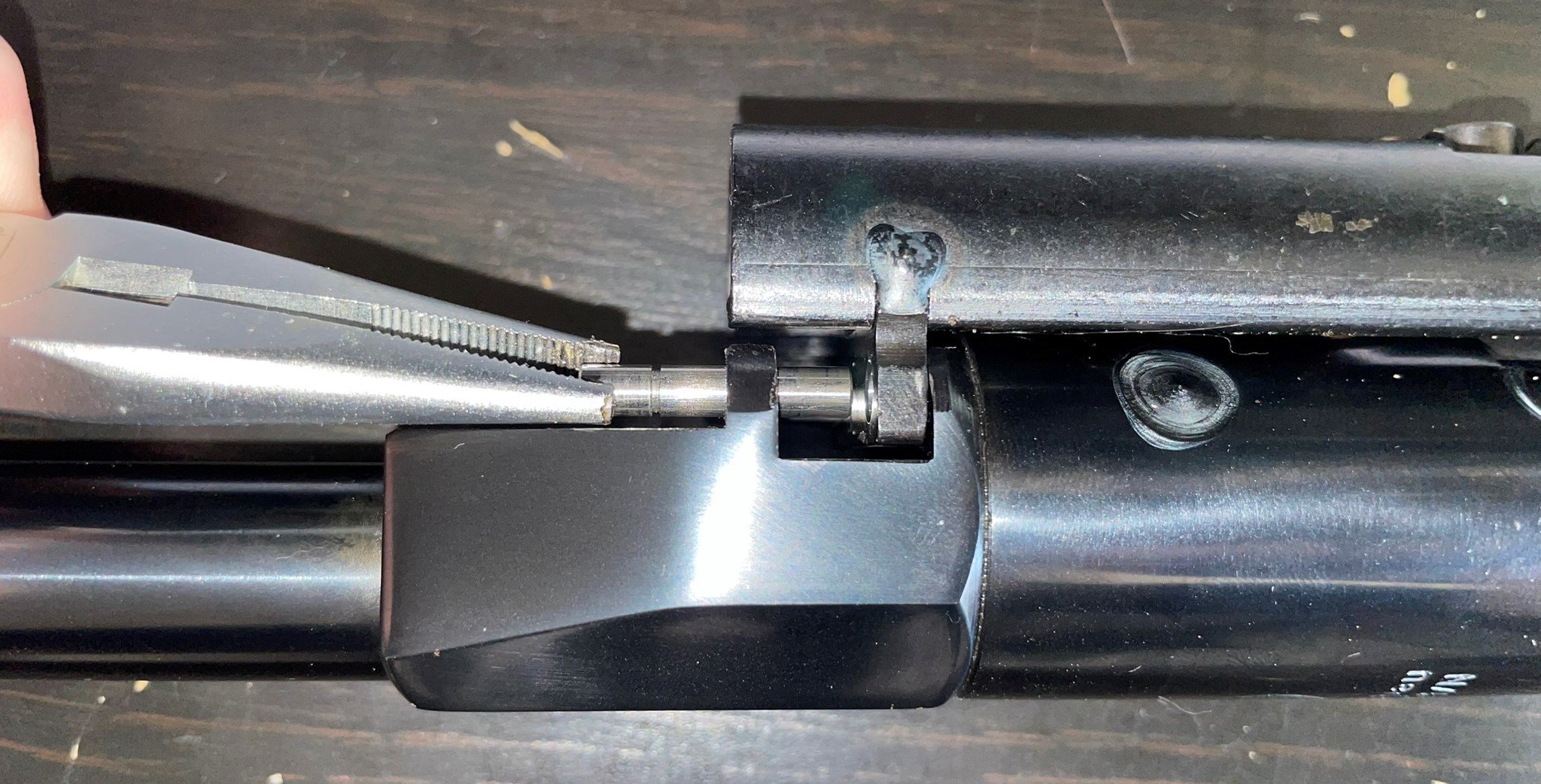

Puis la goupille qui était maintenue avec :

On peut donc désormais retirer le ressort.

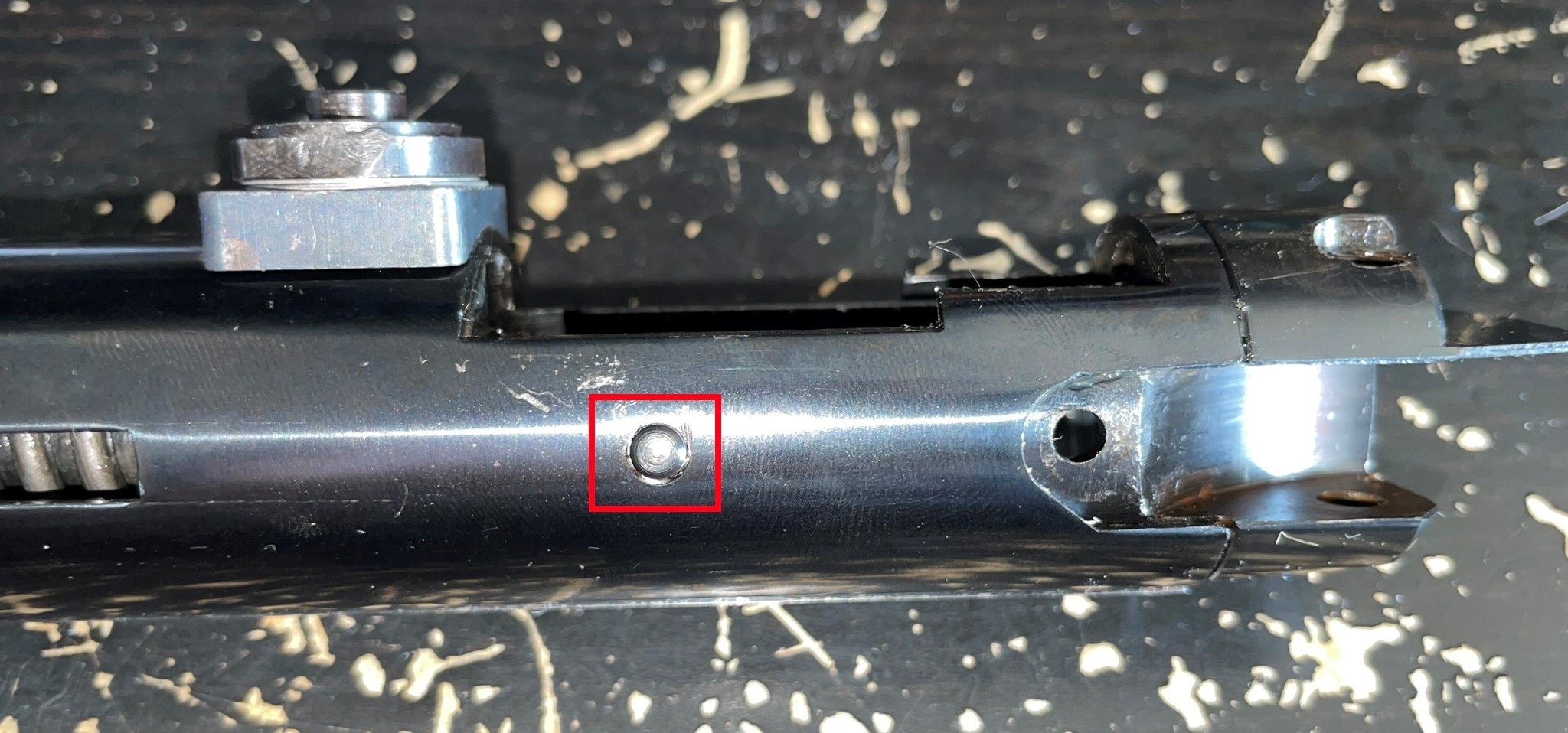

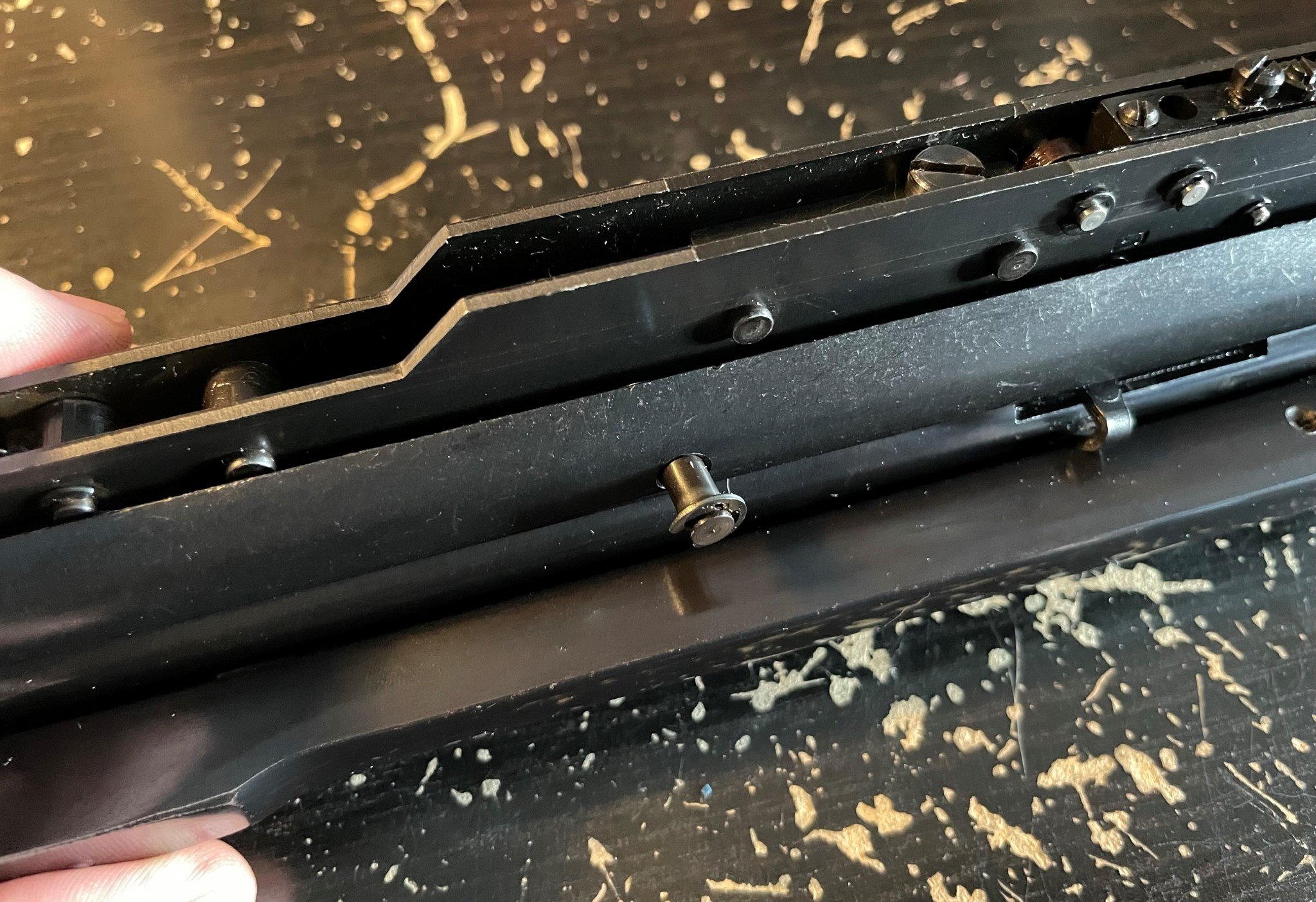

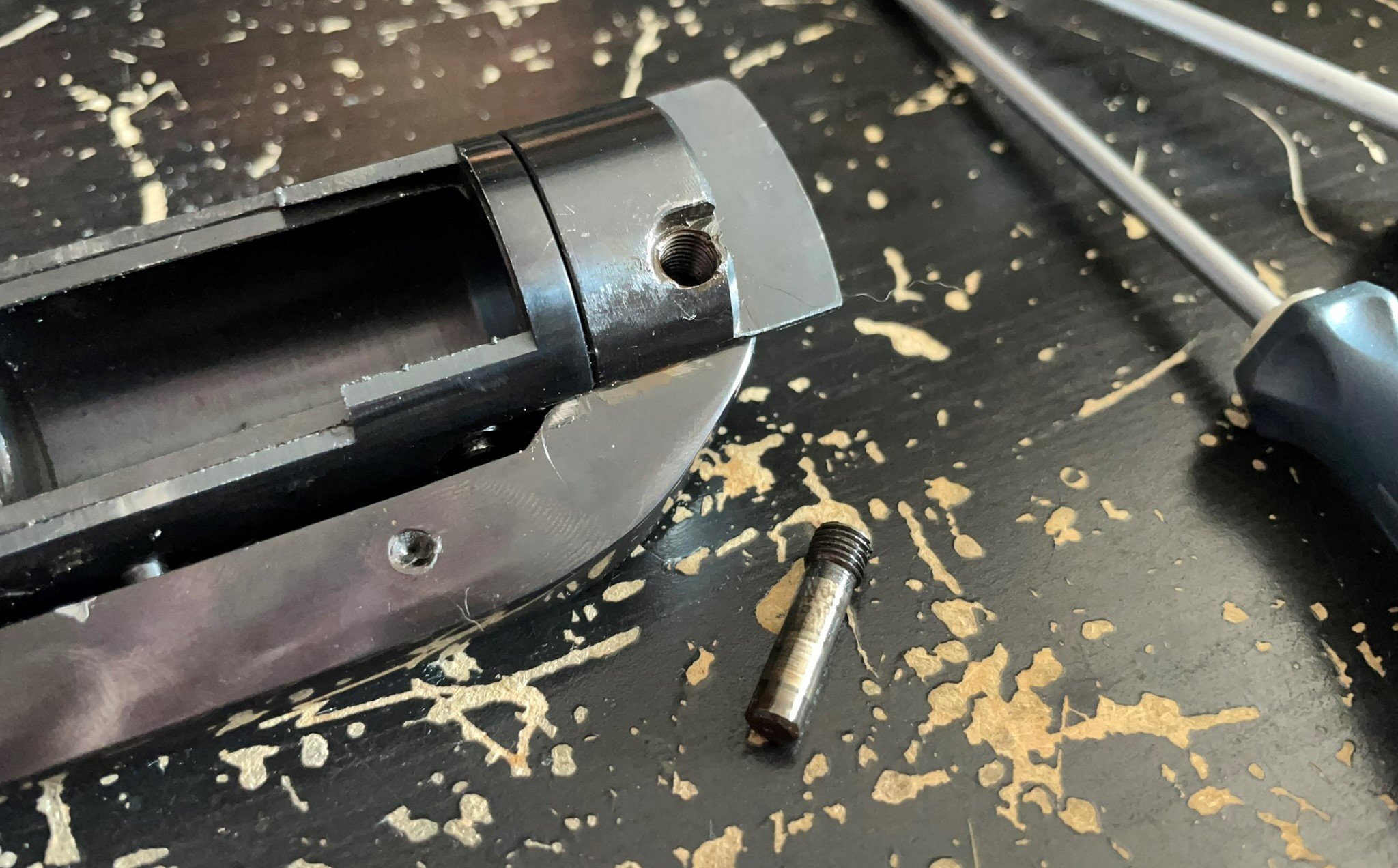

Il reste la seconde goupille :

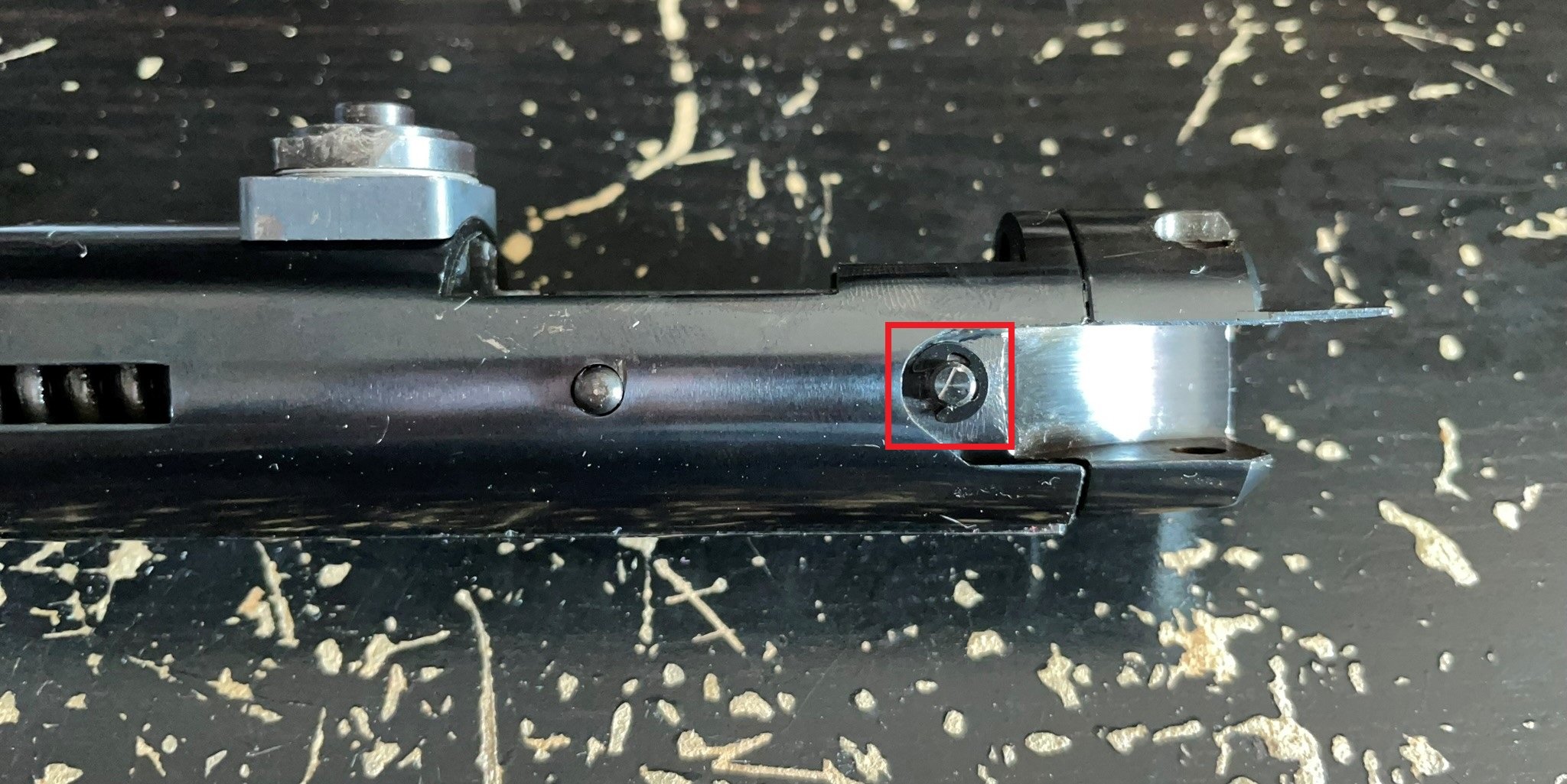

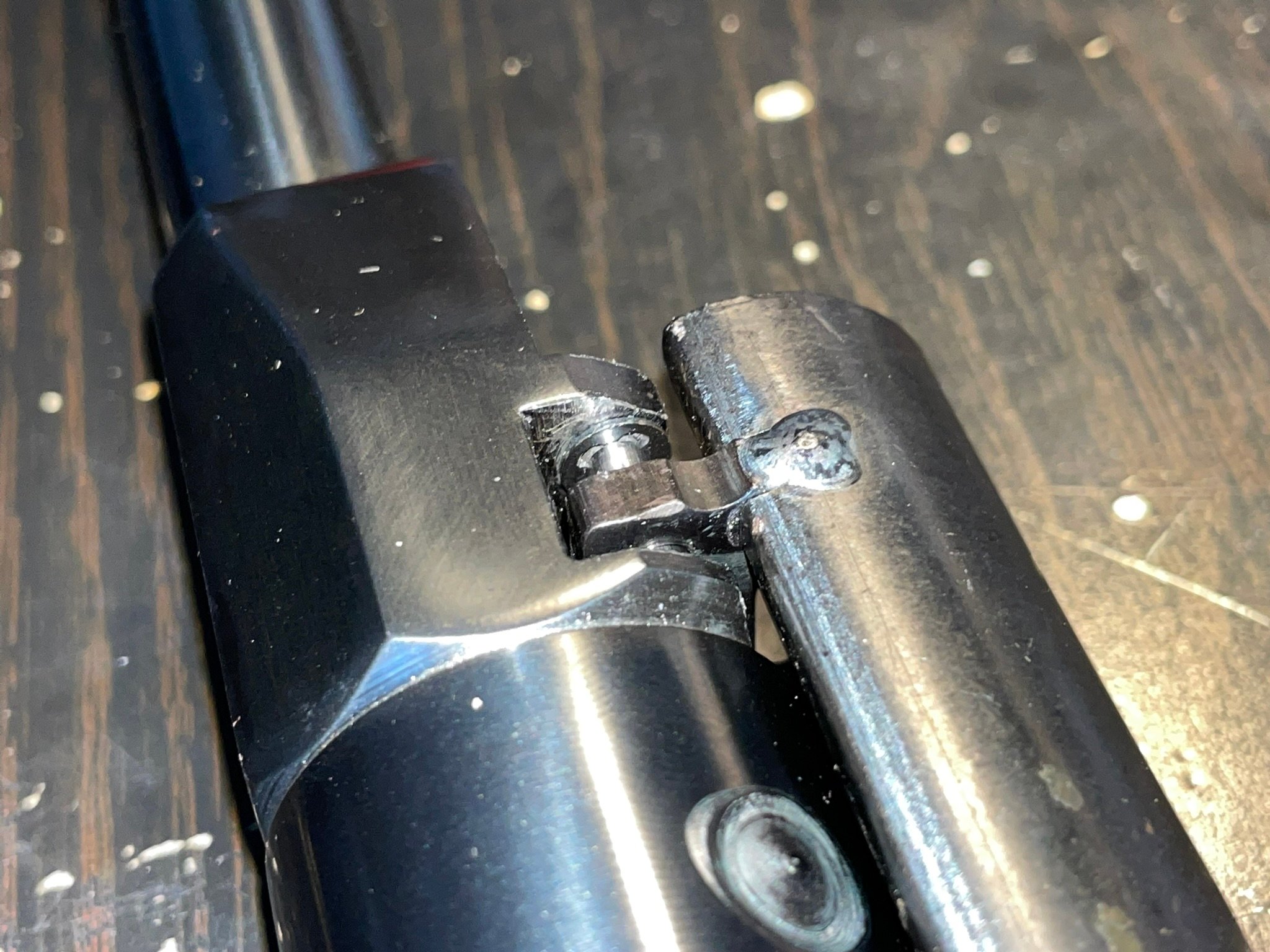

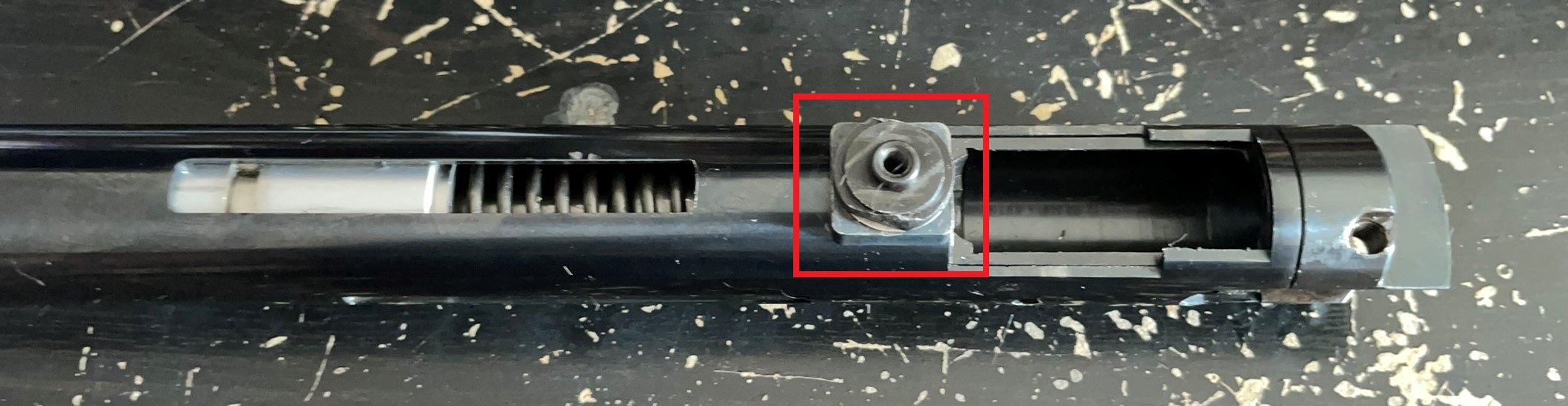

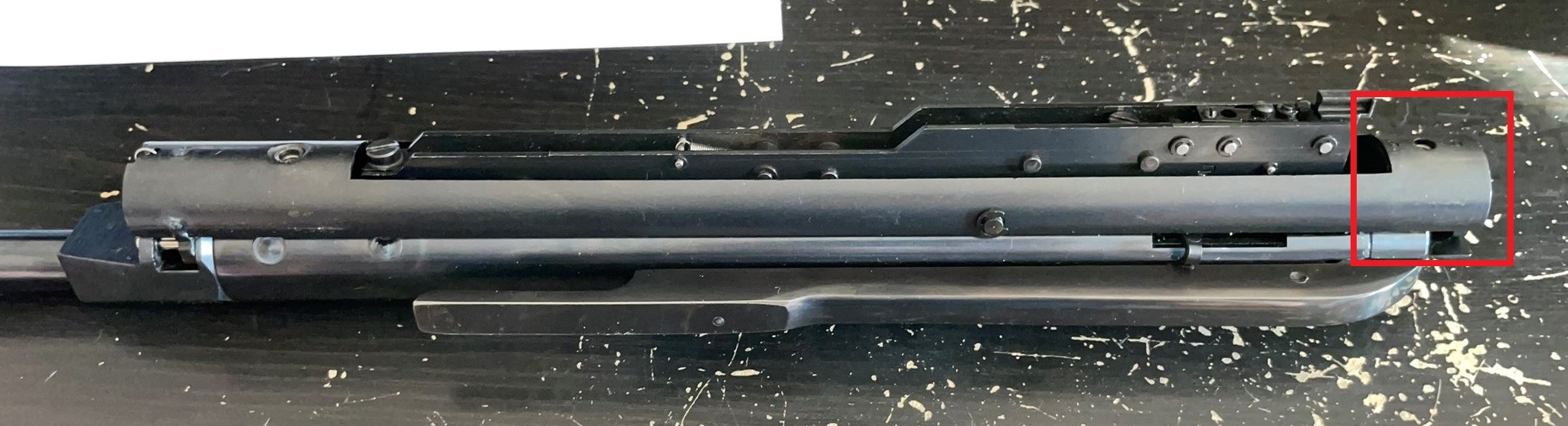

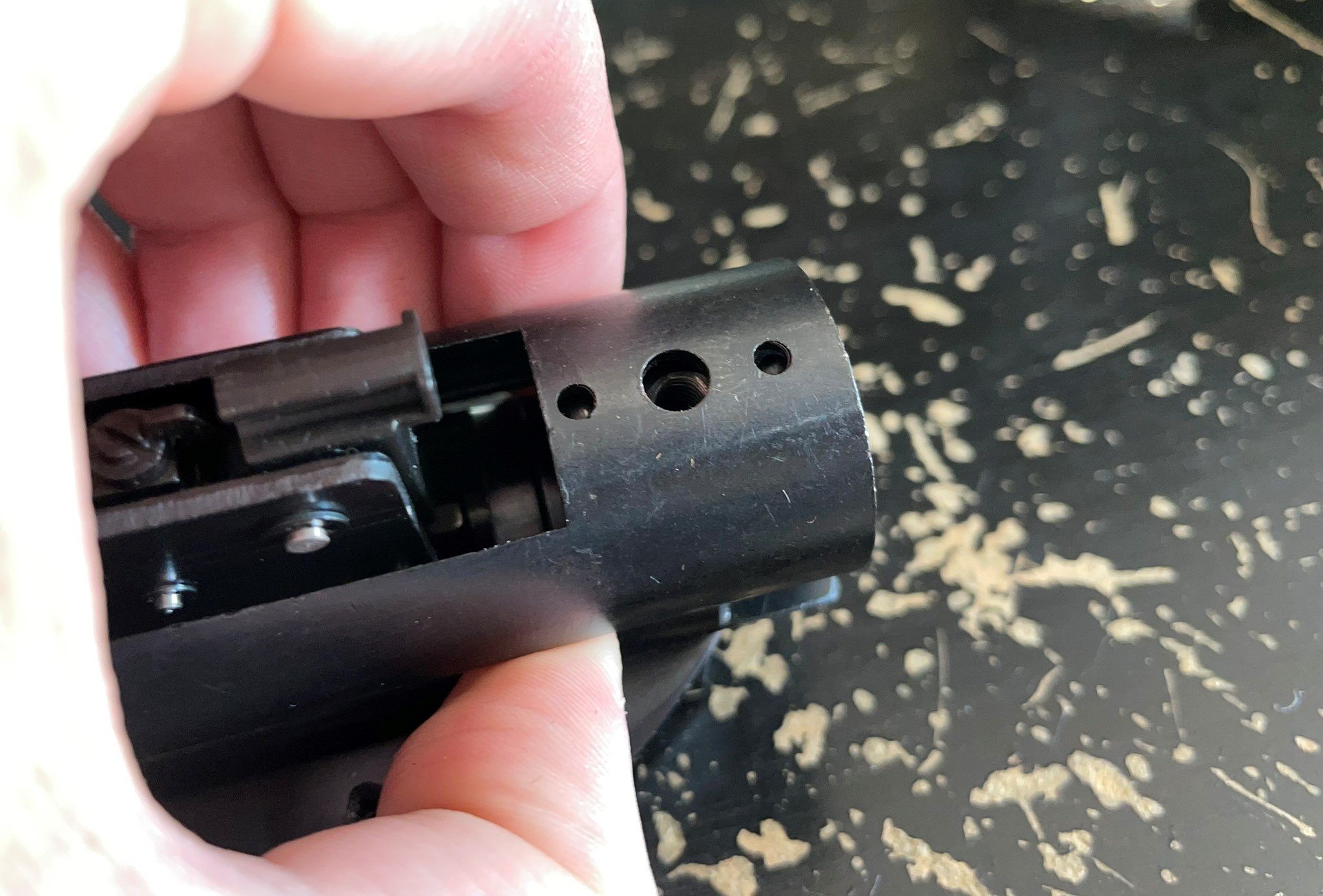

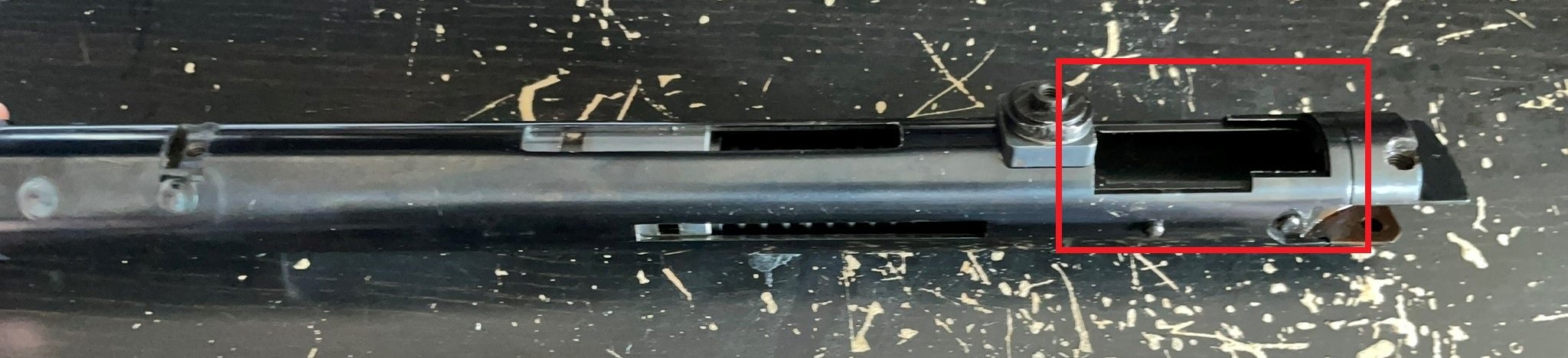

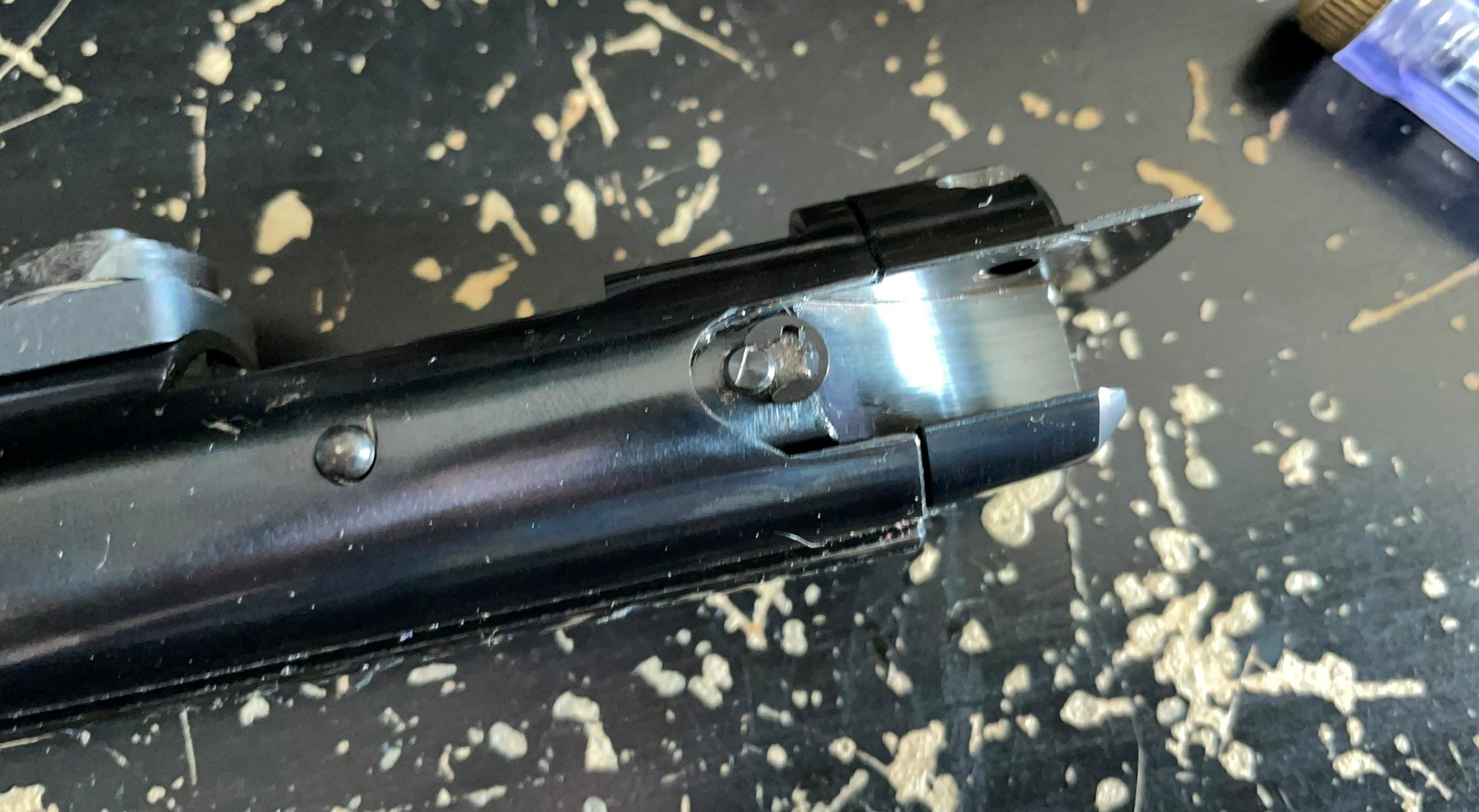

Vient maintenant le moment le plus complexe de la procédure, retirer cette vis :

Cela peut paraître simple mais à l’intérieur de la carabine, le ressort du piston appui très fortement sur une pièce tenue par cette vis (celle en bleu).

Une forte pression est appliquée sur le pas de vis fait que la vis ne peut absolument pas bouger.
Lors de l’utilisation de cette carabine, c’est bien. Il ne vaut mieux justement pas qu’elle bouge. Mais quand on veut la retirer c’est moins pratique.

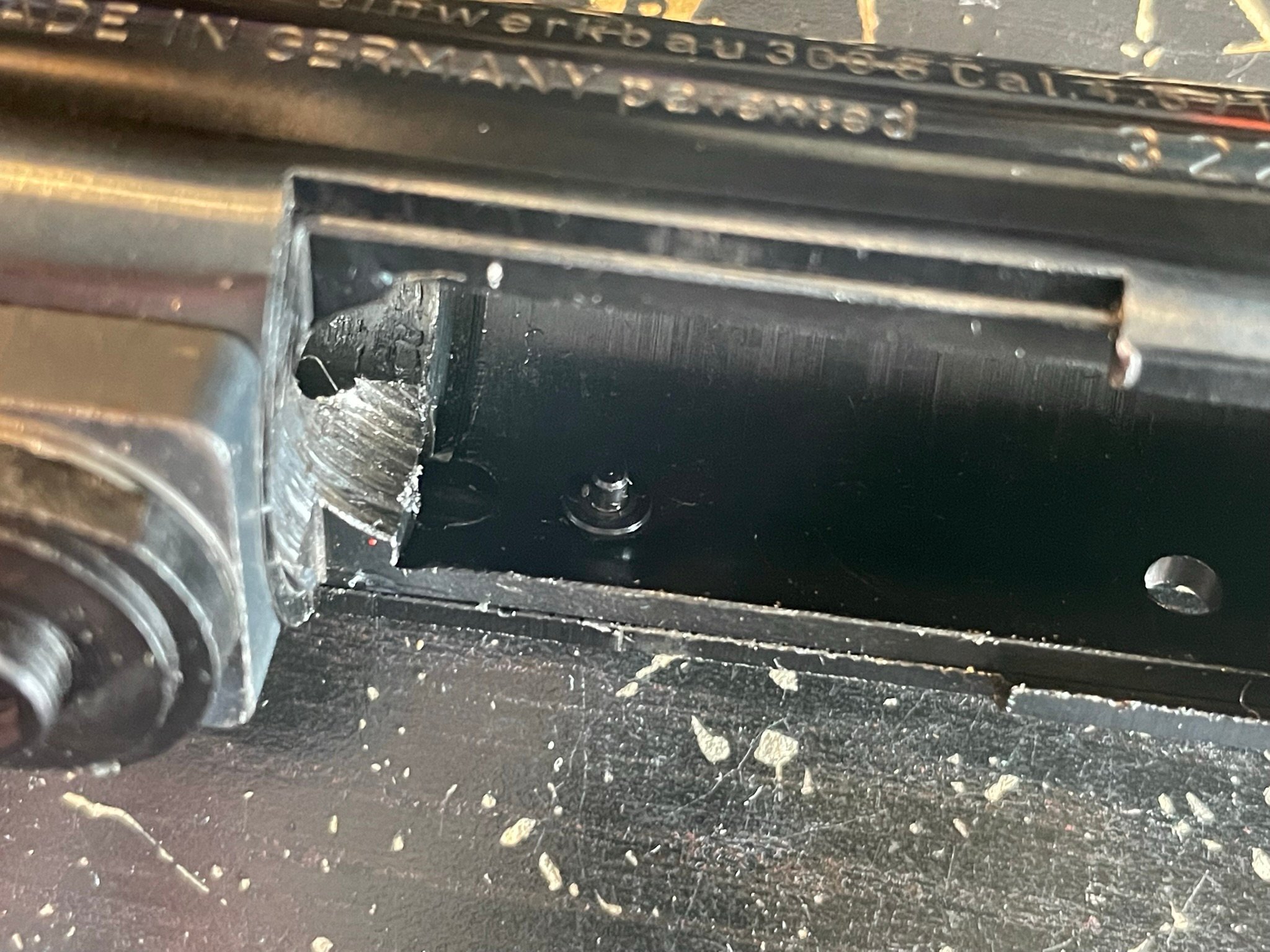

J’ai eu beaucoup de difficulté à essayer de la retirer.
Si bien que je l’ai un peu abîmée … :(

J’ai donc demandé de l’aide à un membre du club de tir où je vais qui est passionné de bricolage et de réparation d’armes.

La technique pour pouvoir retirer la vis consiste à appliquer une pression contraire au ressort sur la pièce en bleu pour pouvoir libérer la pression appliquée au pas de vis pour retirer la vis.

Je tiens donc à remercier Bernard du club de tir qui m’a aidé avec cette pièce.

On peut utiliser un tournevis comme dans la vidéo plus haut (c’est pas vraiment très explicite comme c’est montré je trouve).

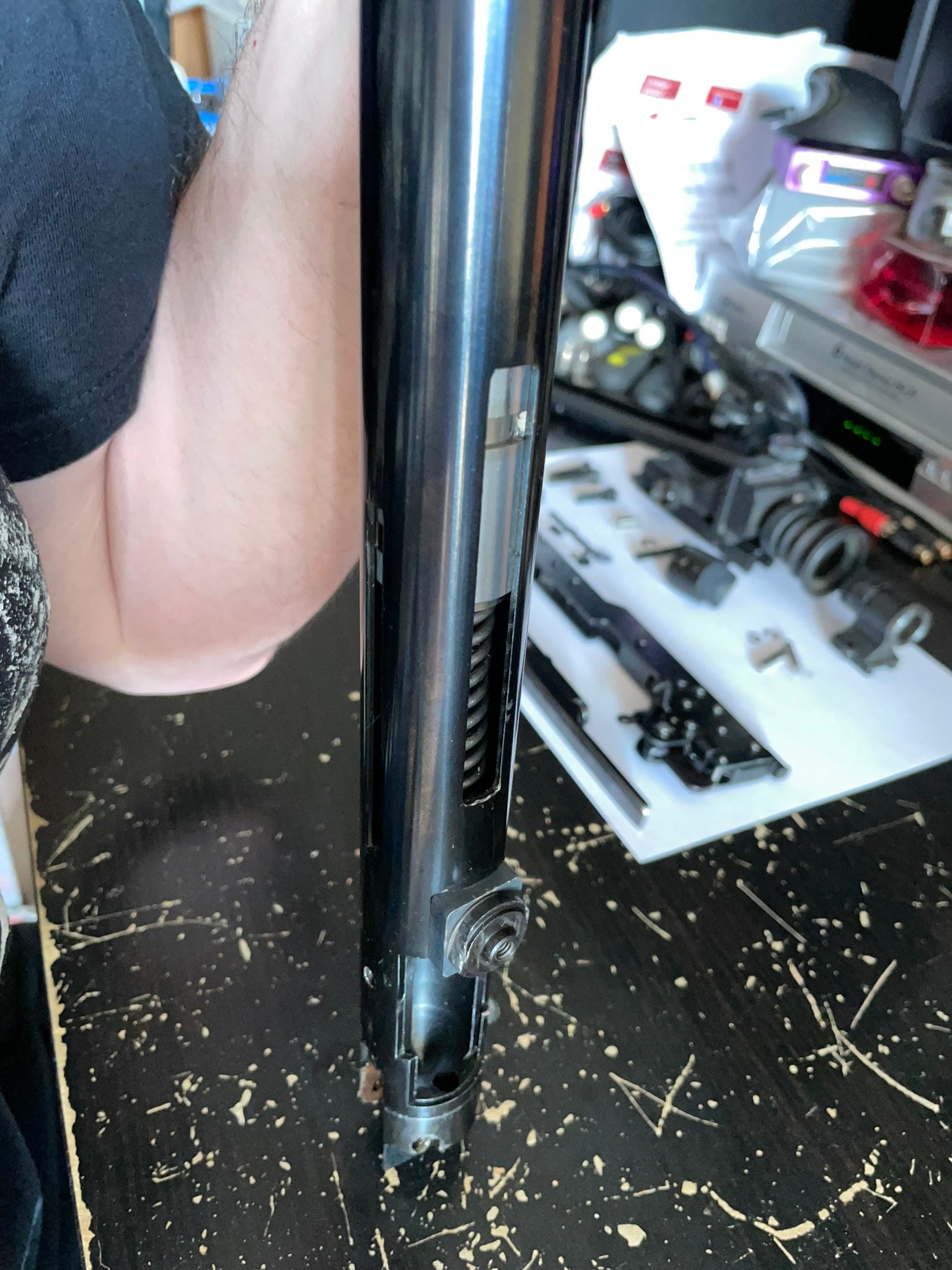

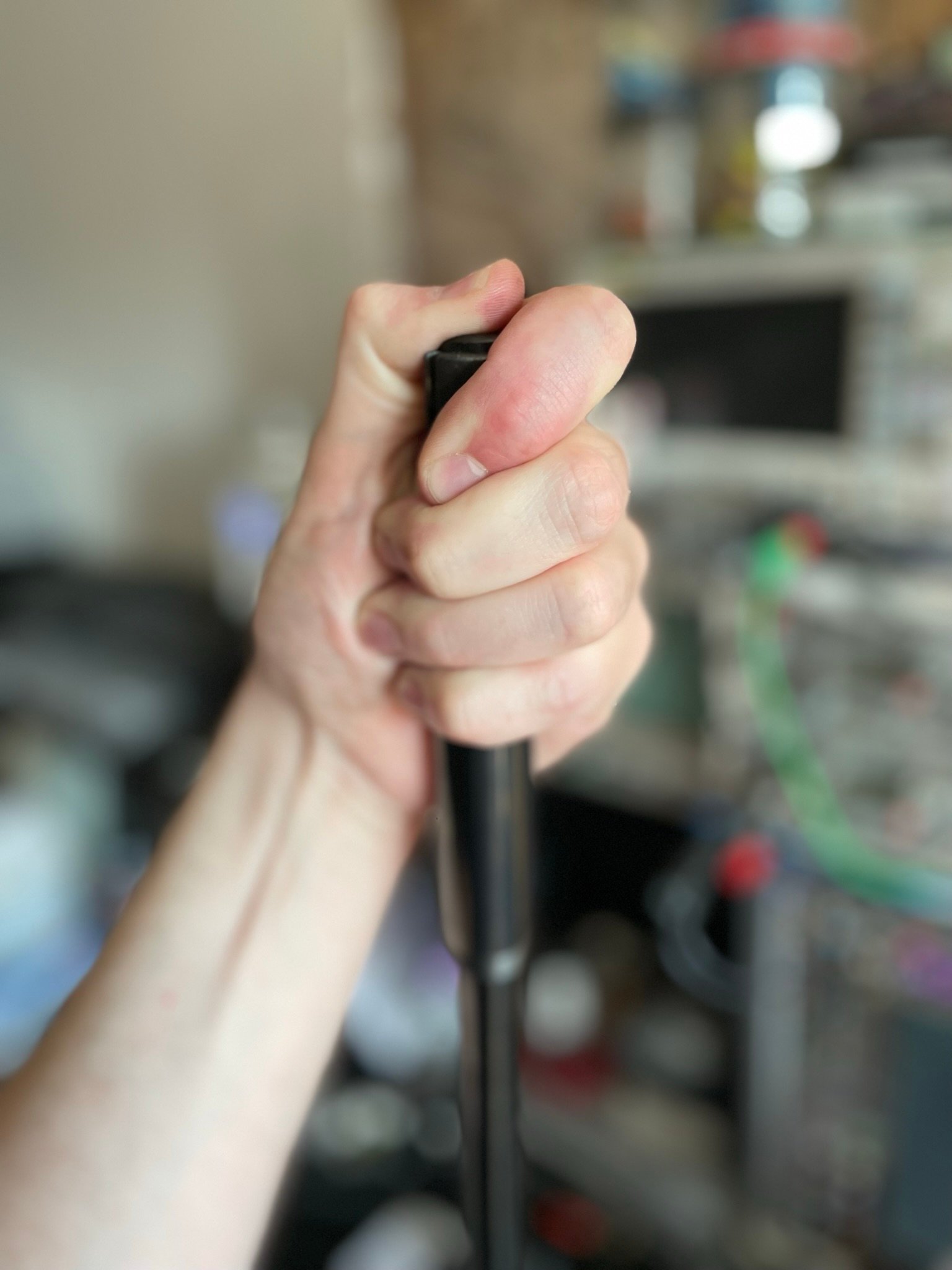

Personnellement, je met la carabine en position verticale pour appuyer perpendiculairement sur la pièce en bleu.
Et il faut appuyer fort ! Le ressort est puissant !

IMG_9792.JPEG IMG_9794.JPEG

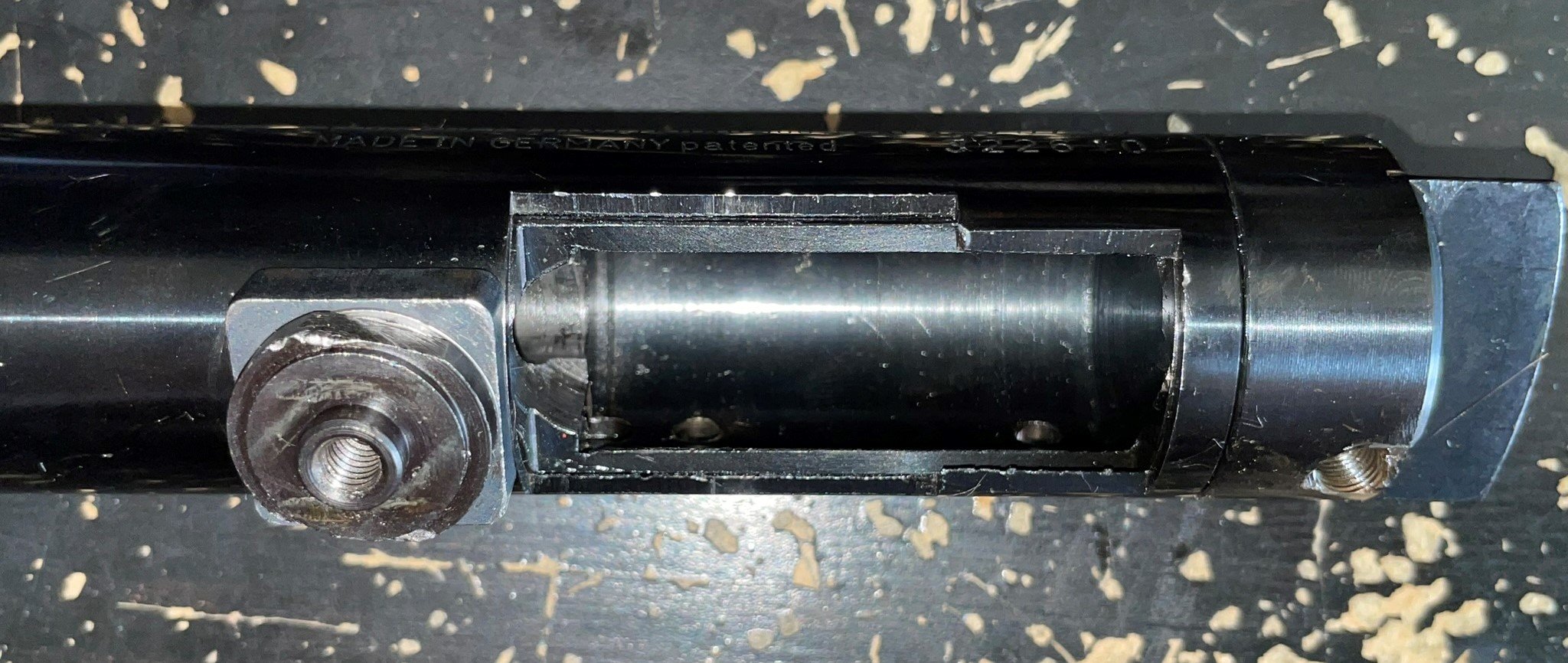

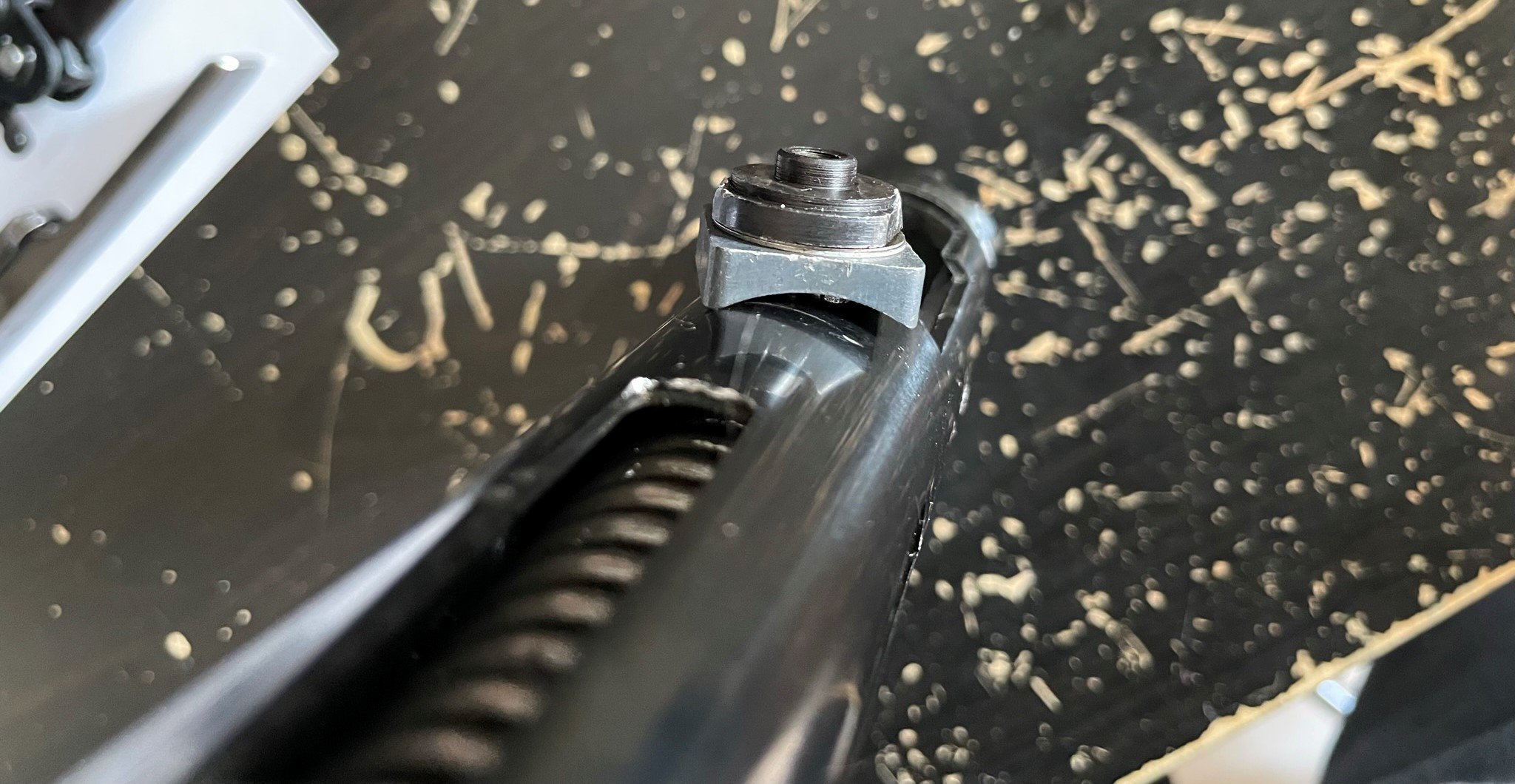

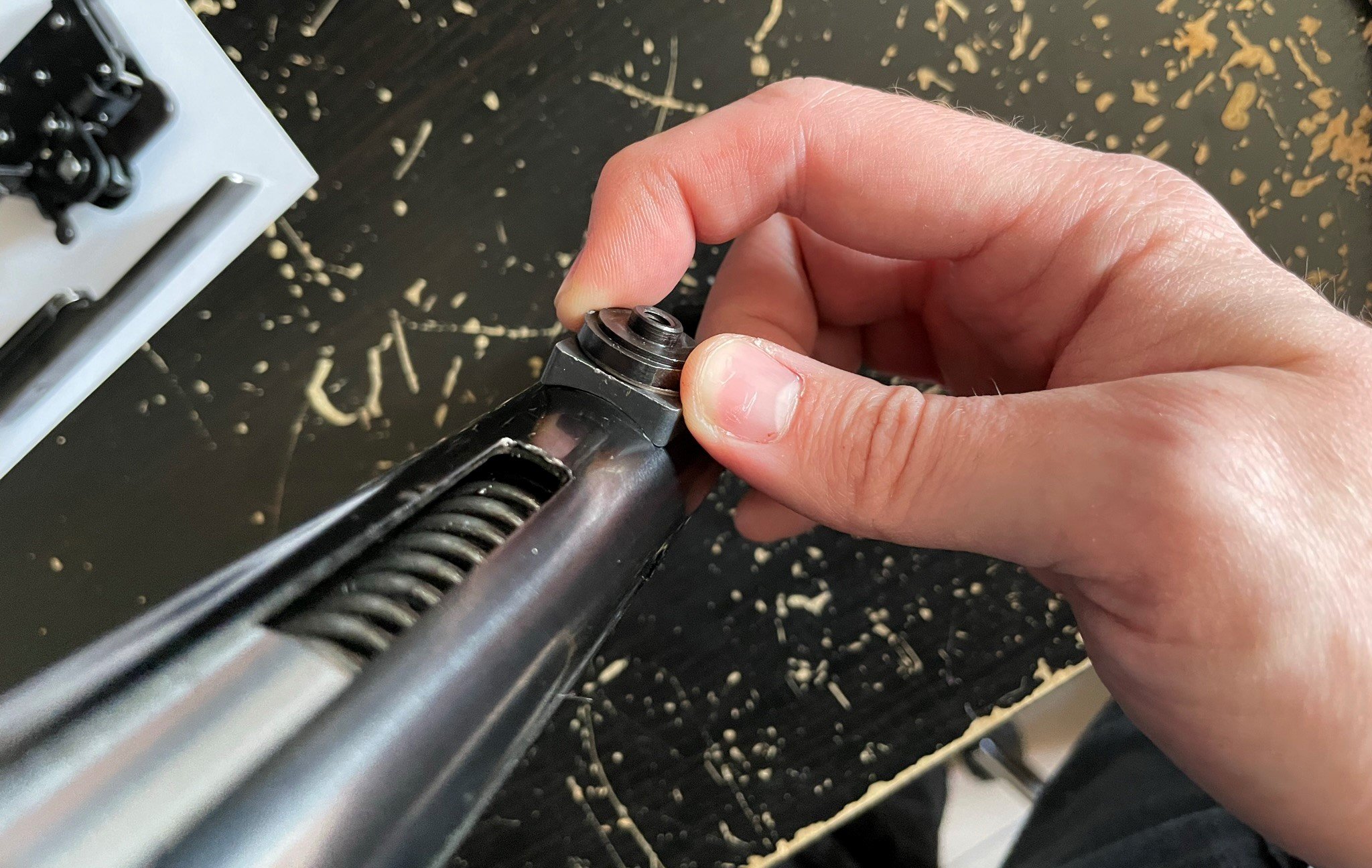

Ainsi, tout en maintenant la pression sur la pièce en bleu, il est possible de retirer la vis simplement en la faisant tourner avec les doigts !


Relâcher LENTEMENT la force exercée.
Oui lentement car on a sent bien la force du ressort et on a mal au bras ensuite ! :D

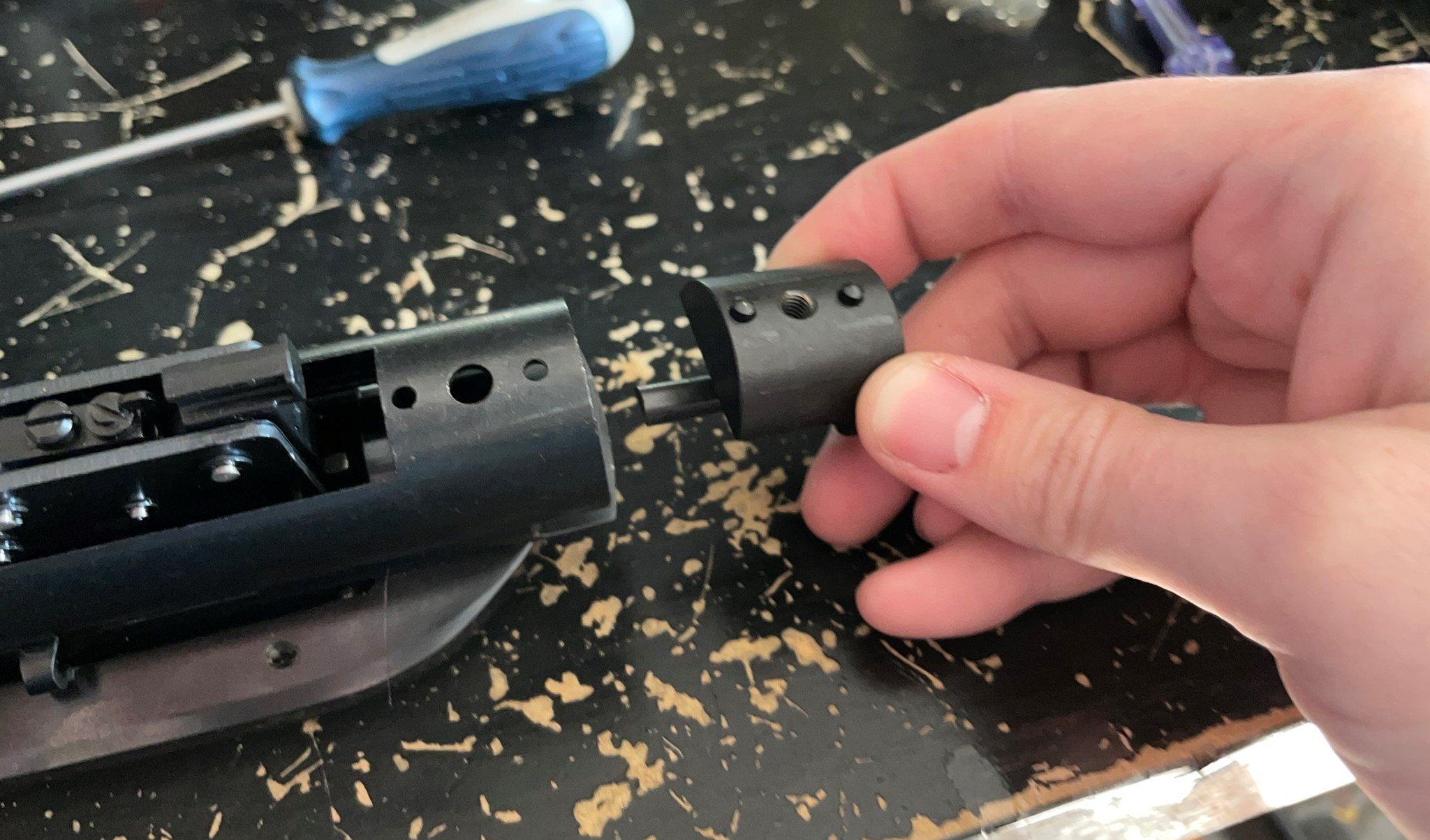

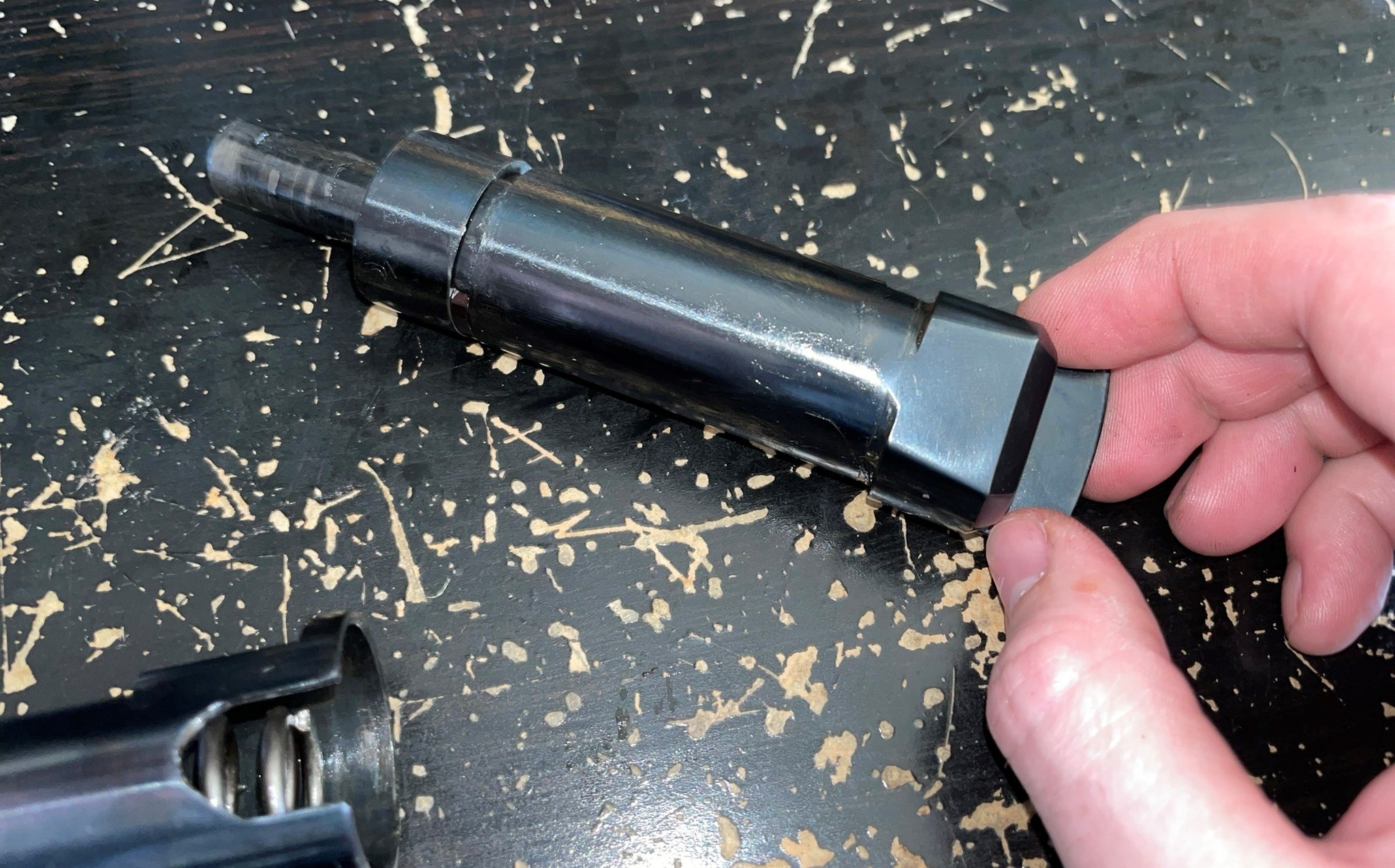

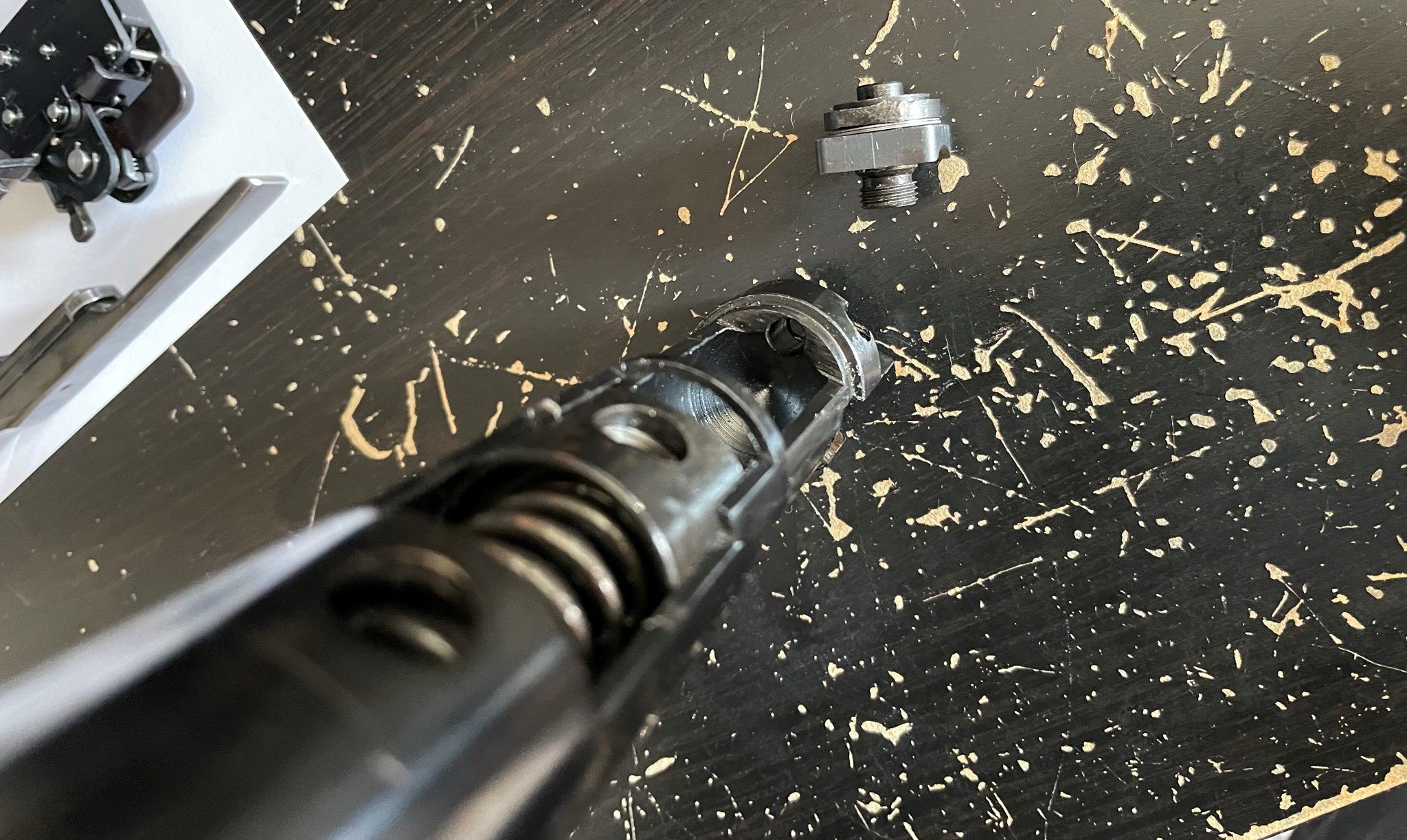

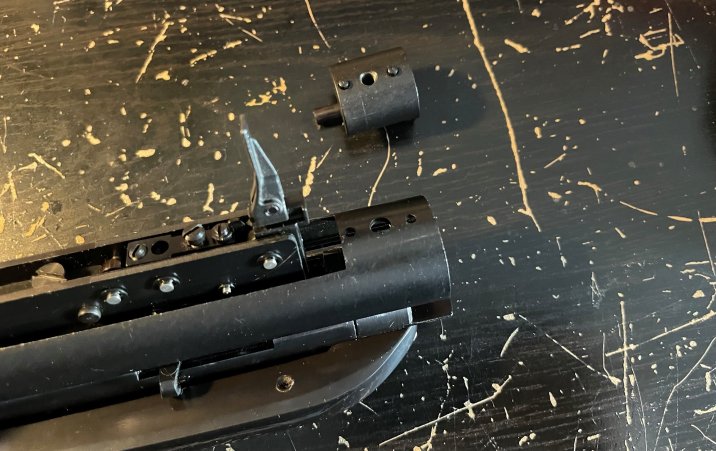

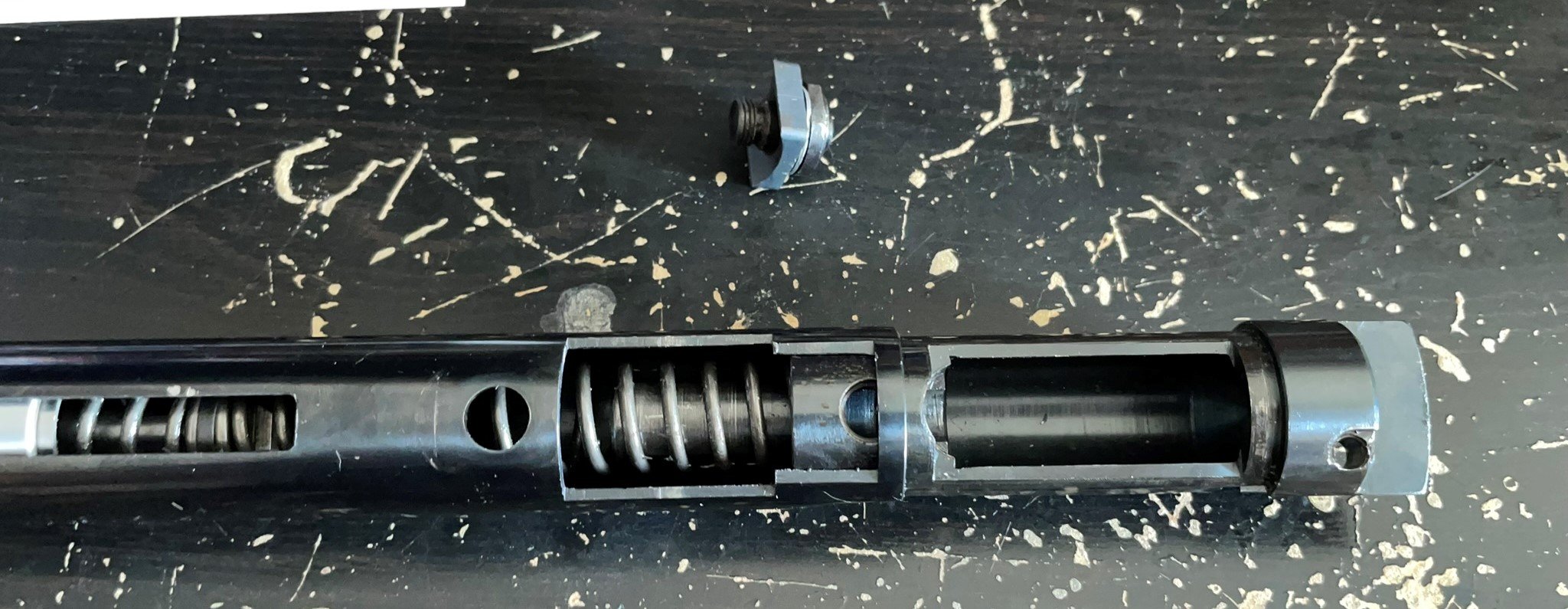

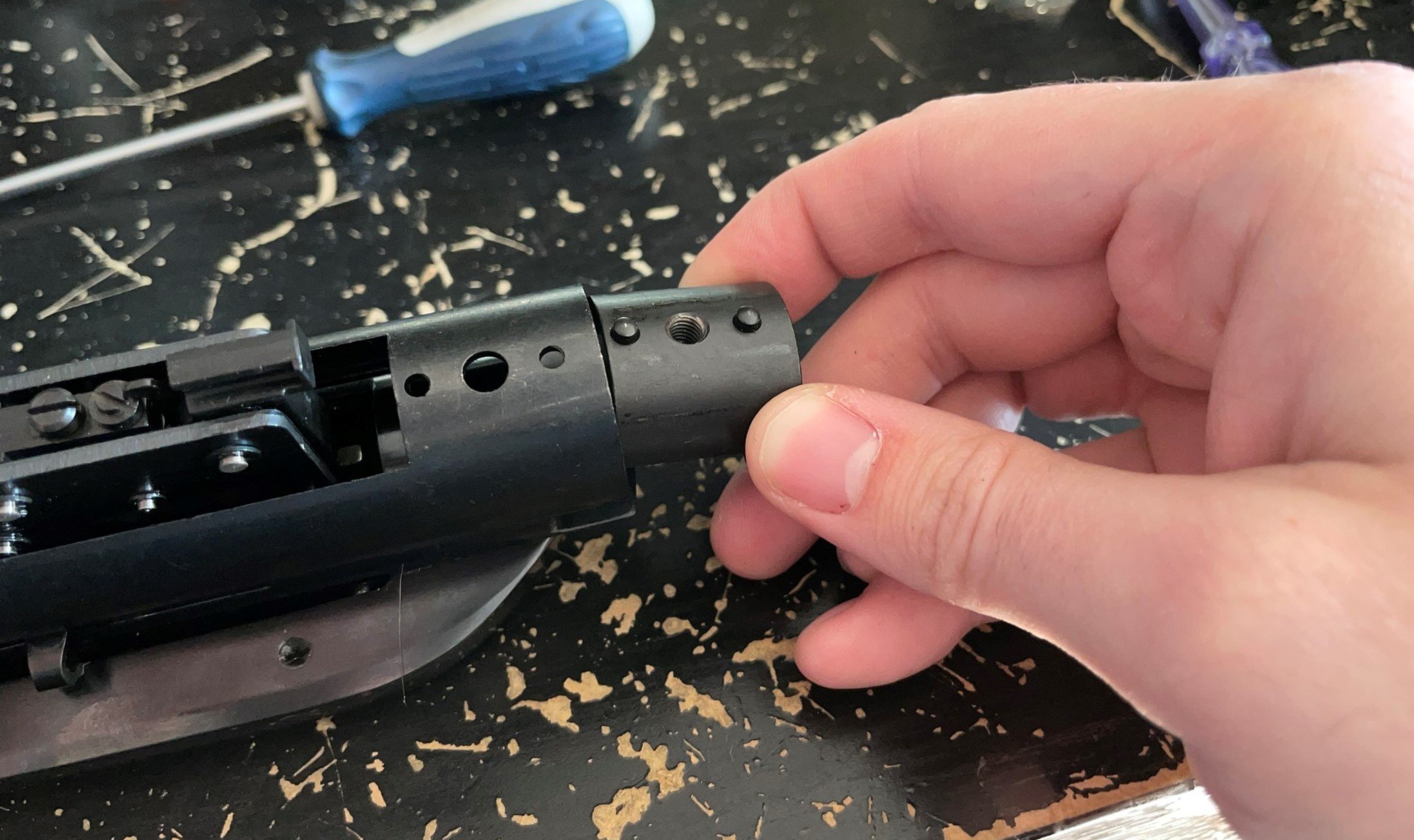

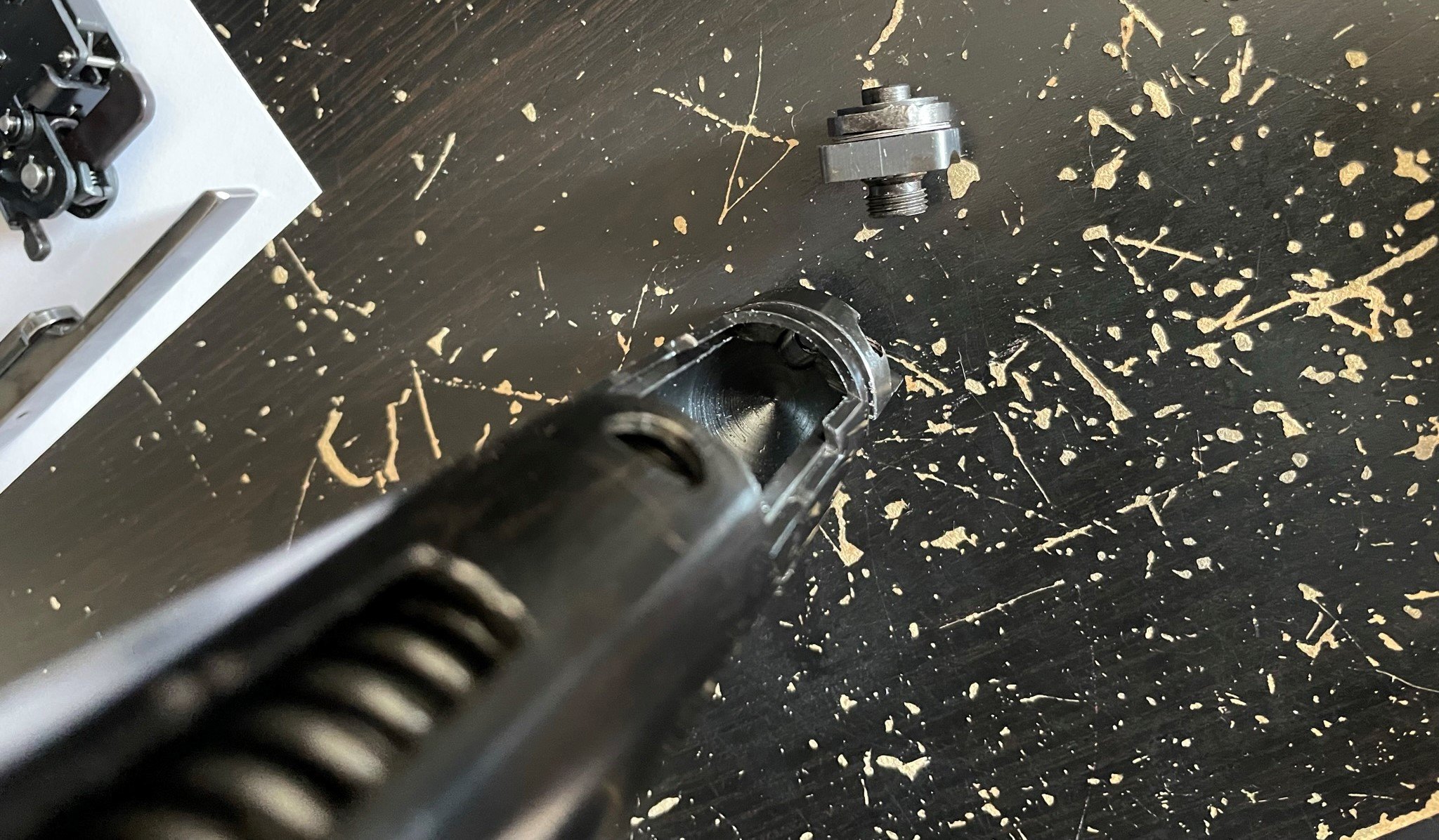

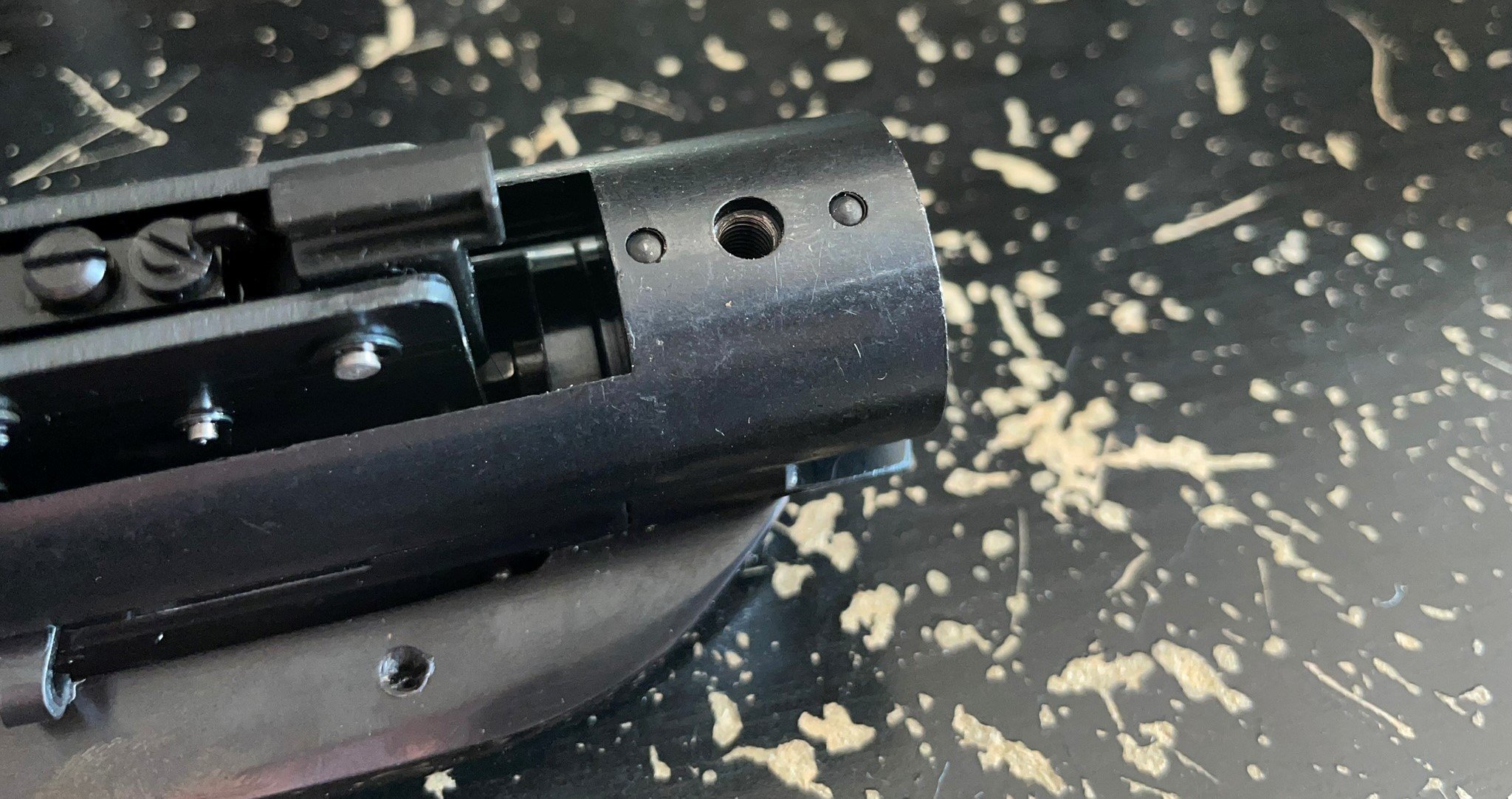

On peut donc sortir complètement la pièce en bleu puis le ressort :

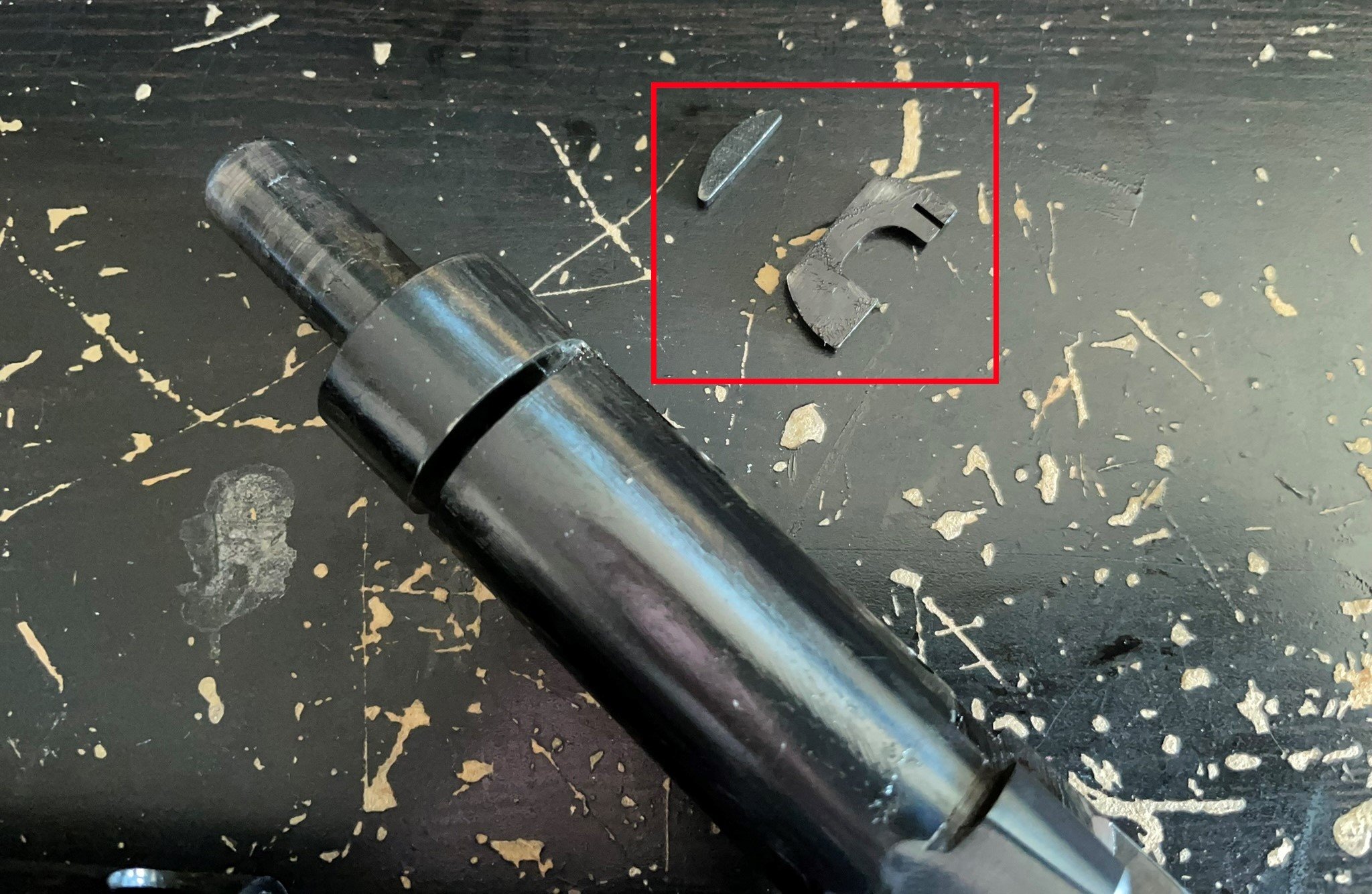

Lors de la sortie de la pièce en bleu (oui j’ai vraiment pas trouvé d’autre nom désolé), faire très attention à ne pas perdre les deux petites pièces à l’intérieur.

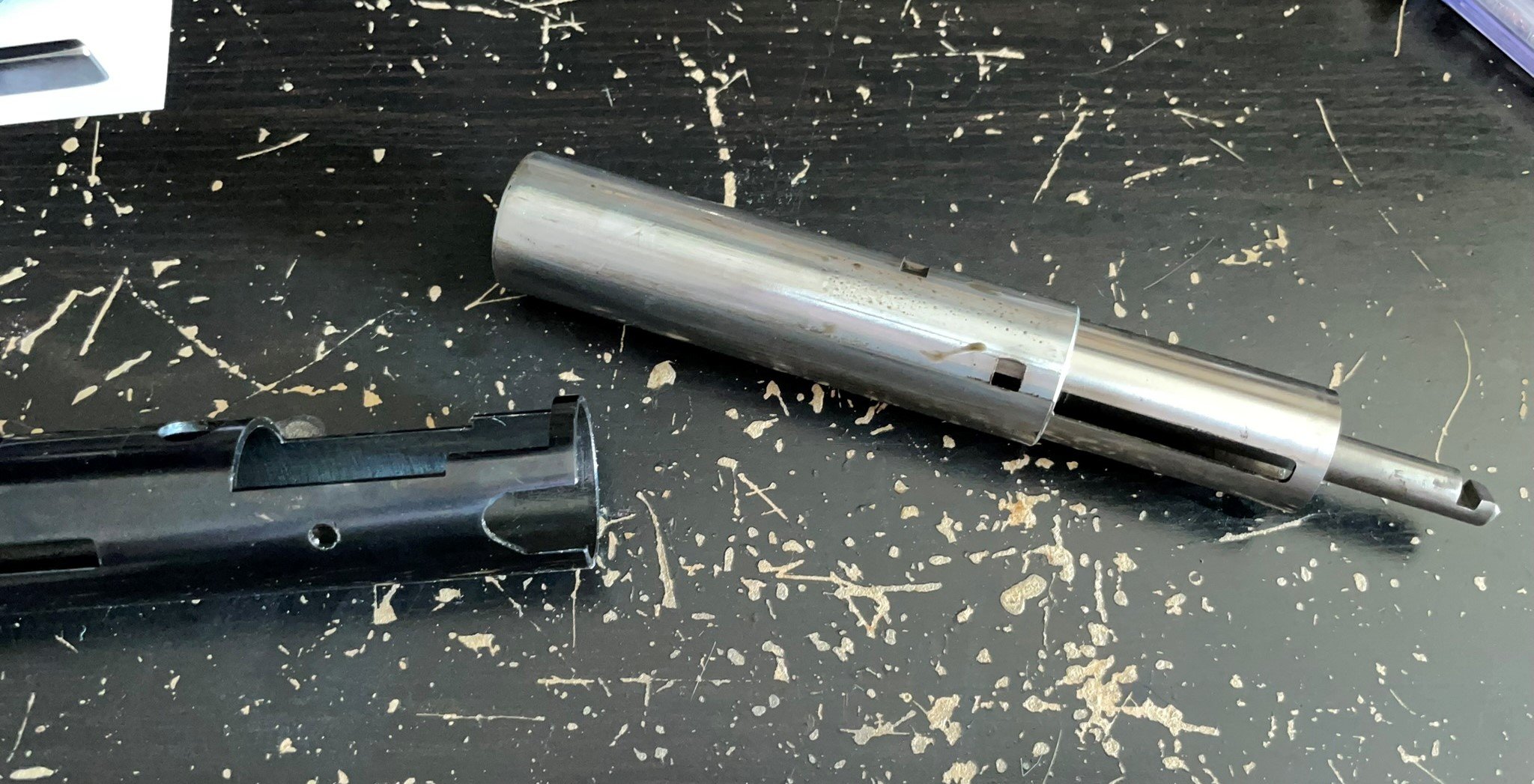

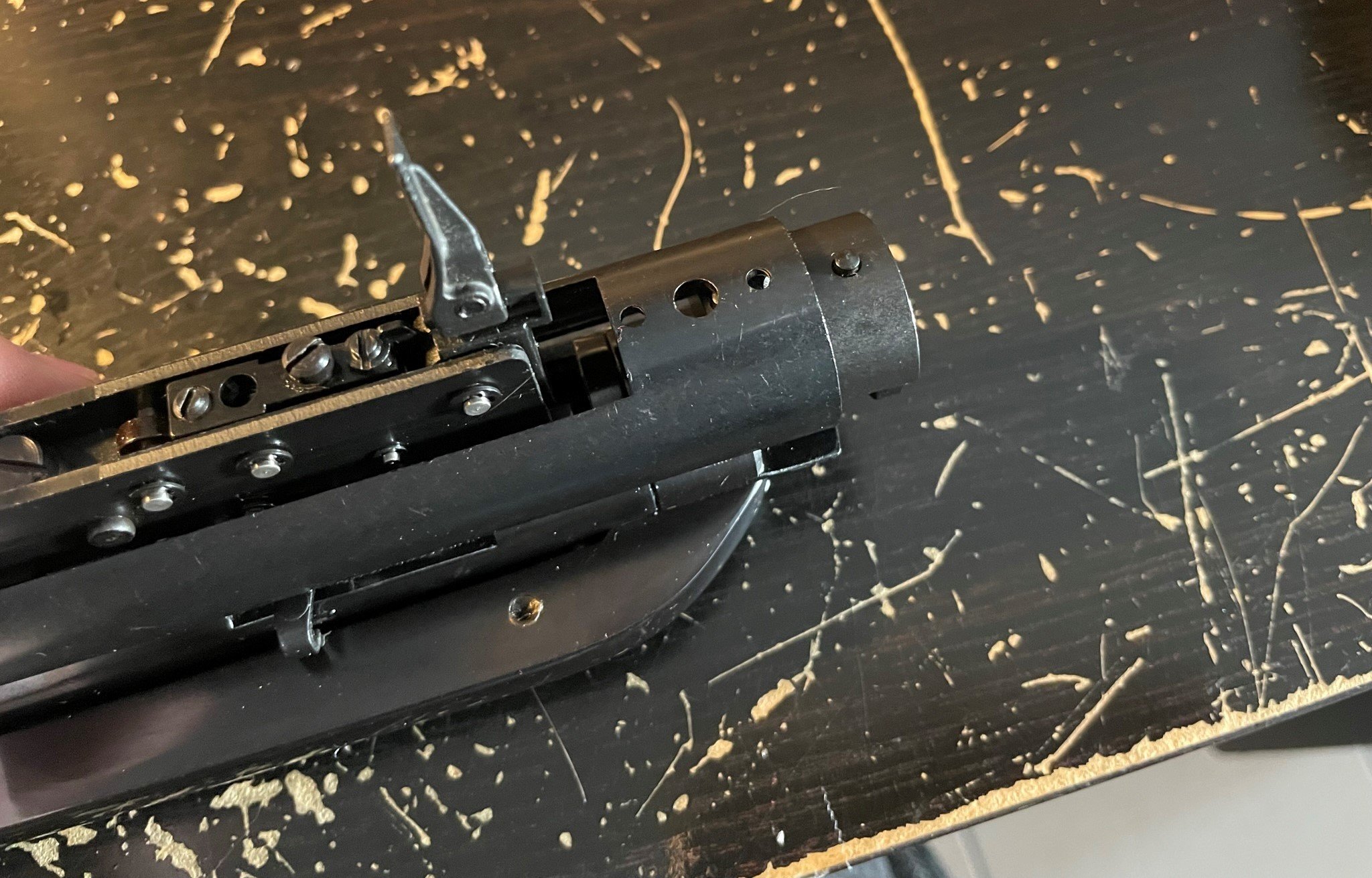

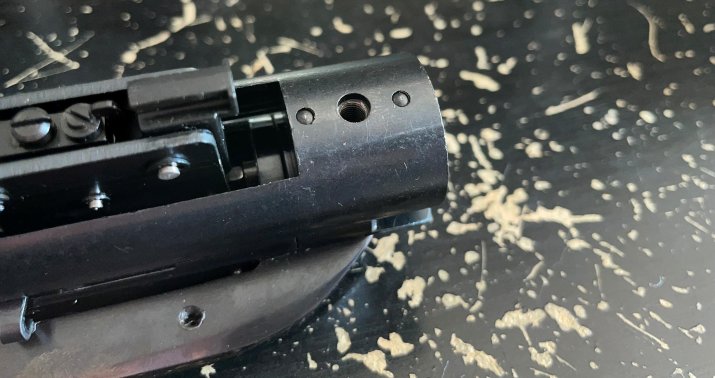

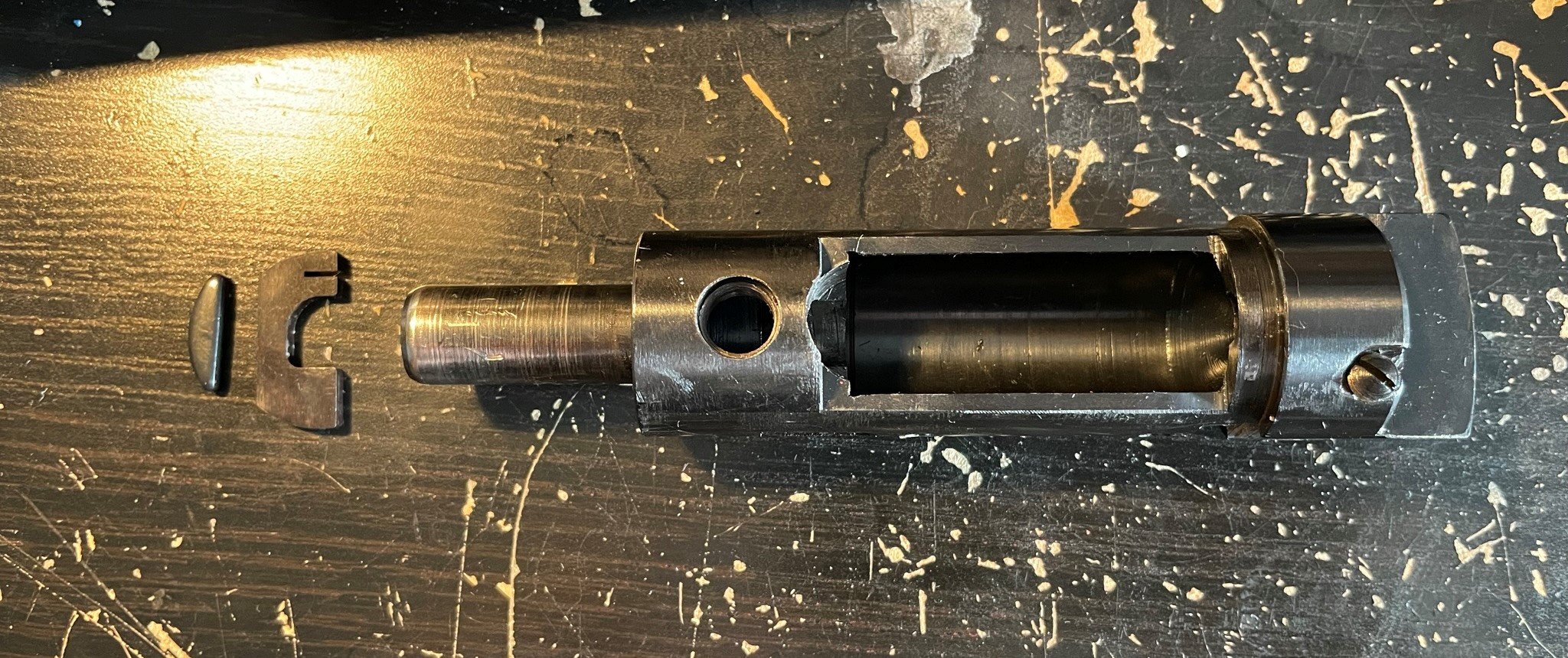

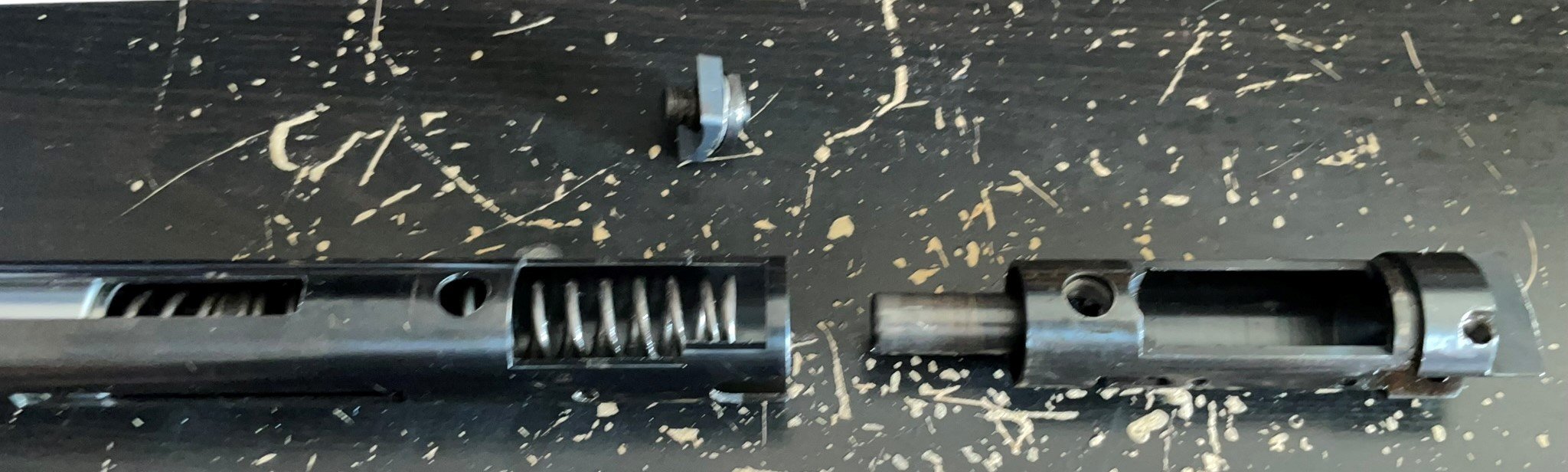

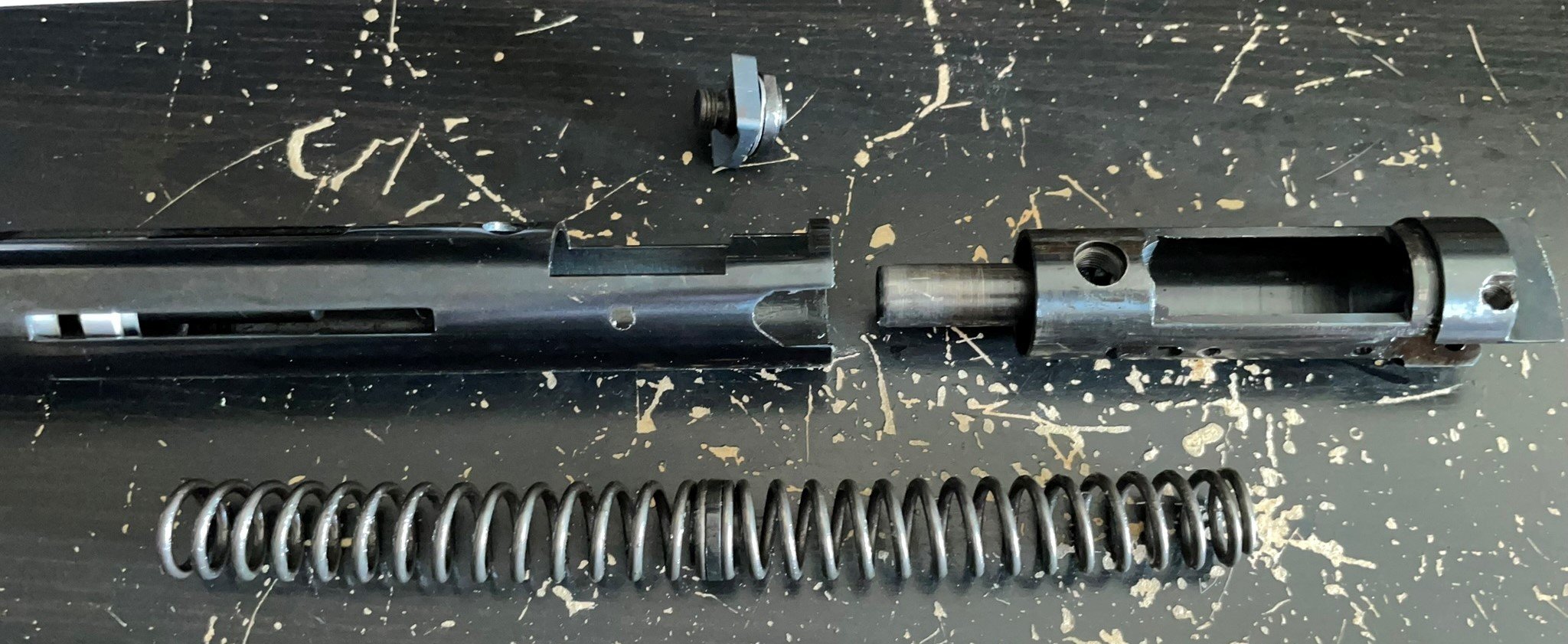

Et maintenant on peut sortir la chambre de compression et le piston.

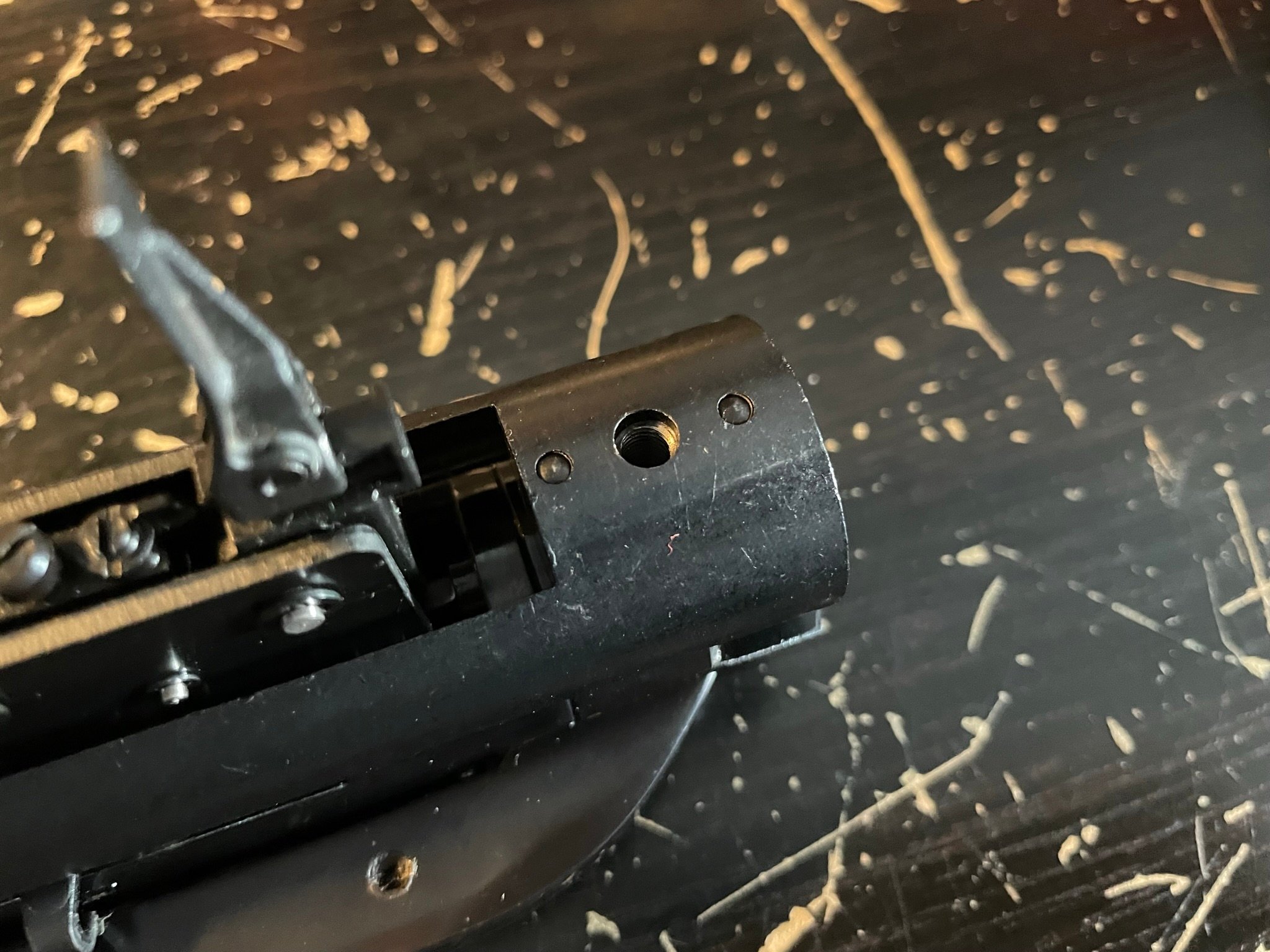

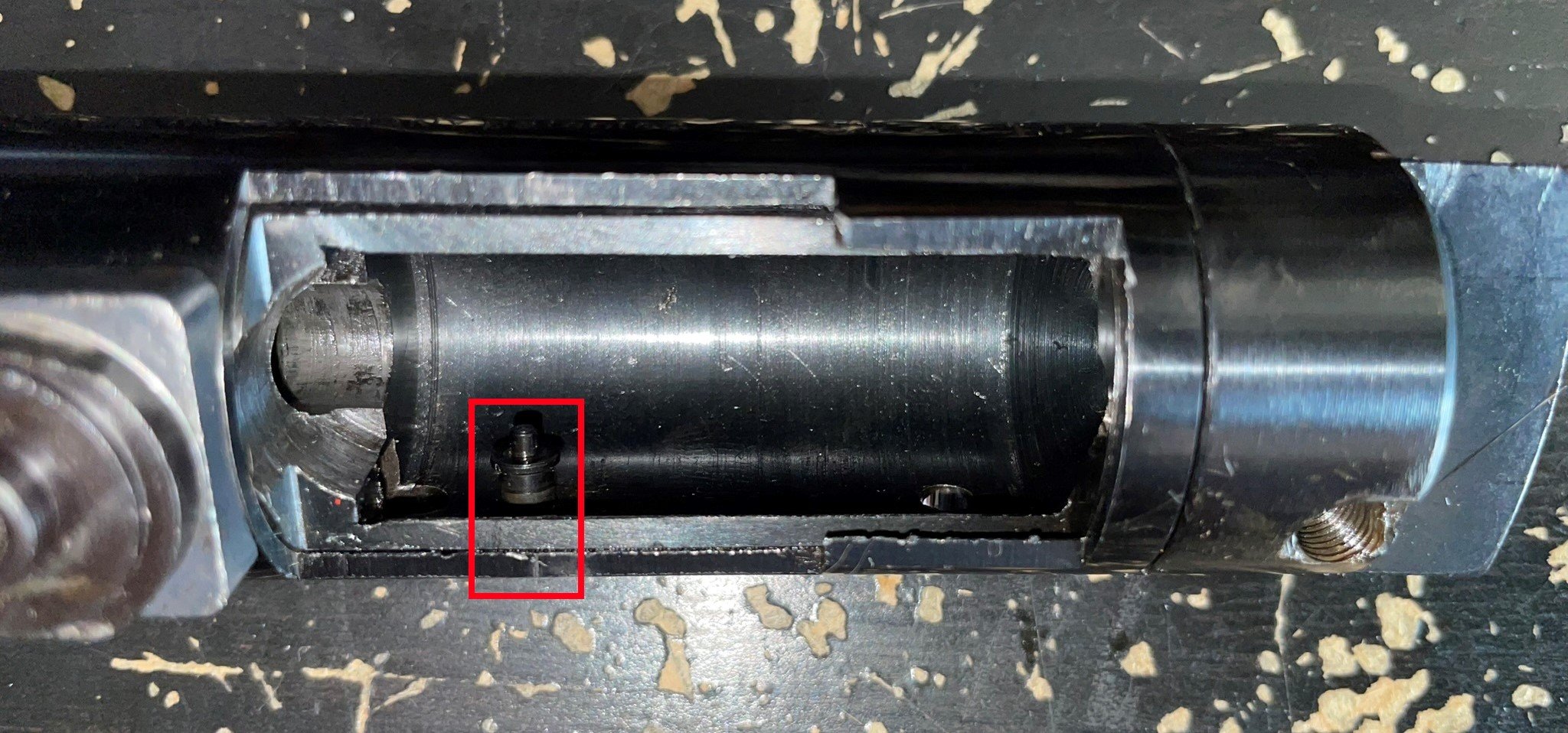

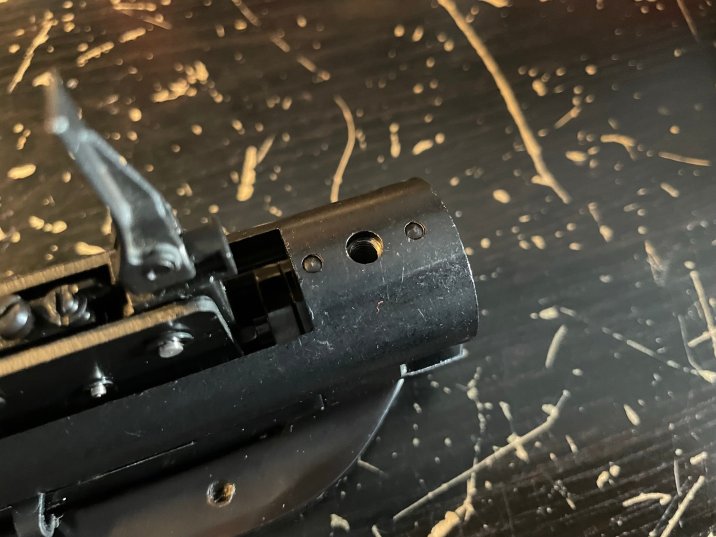

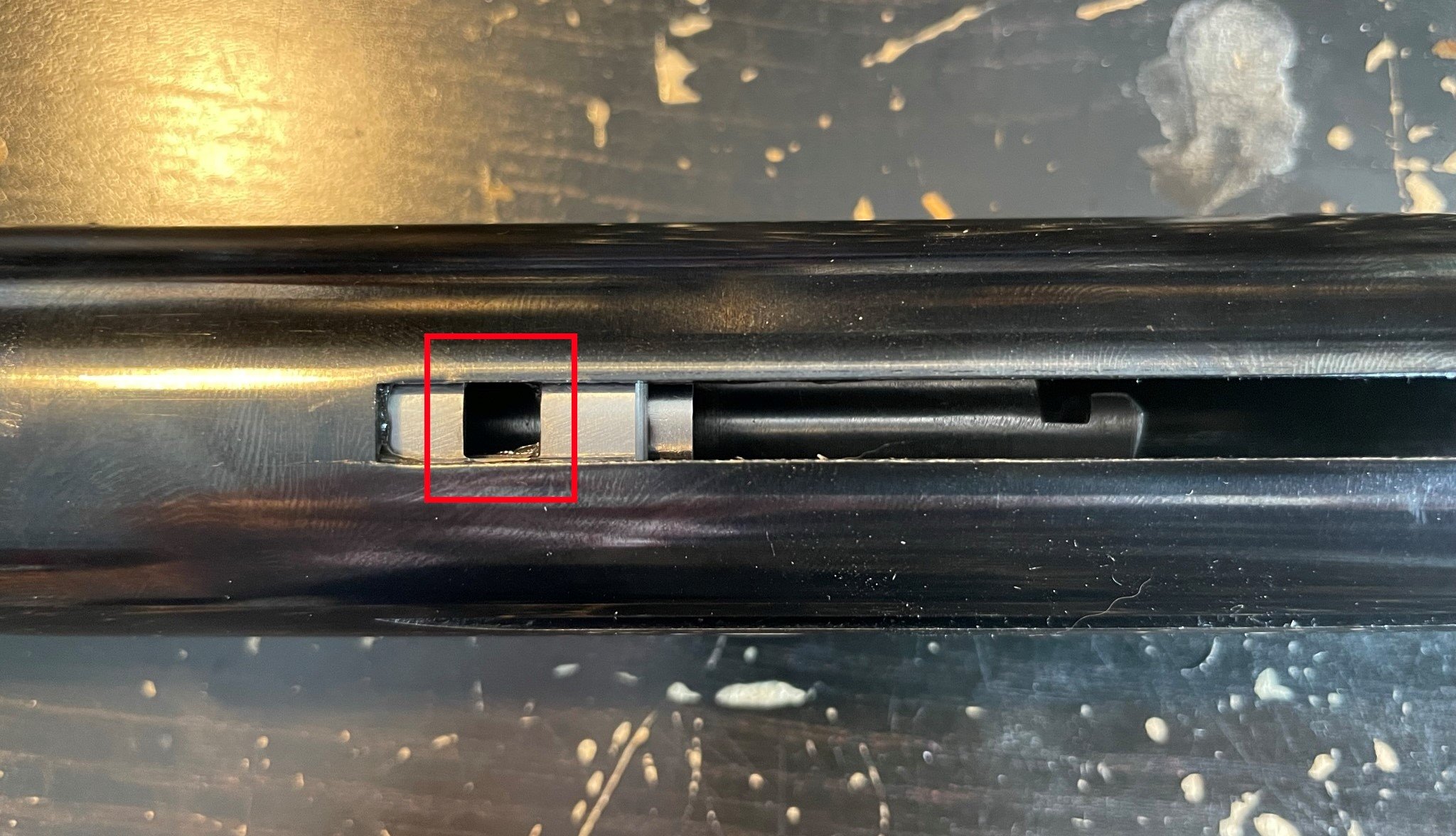

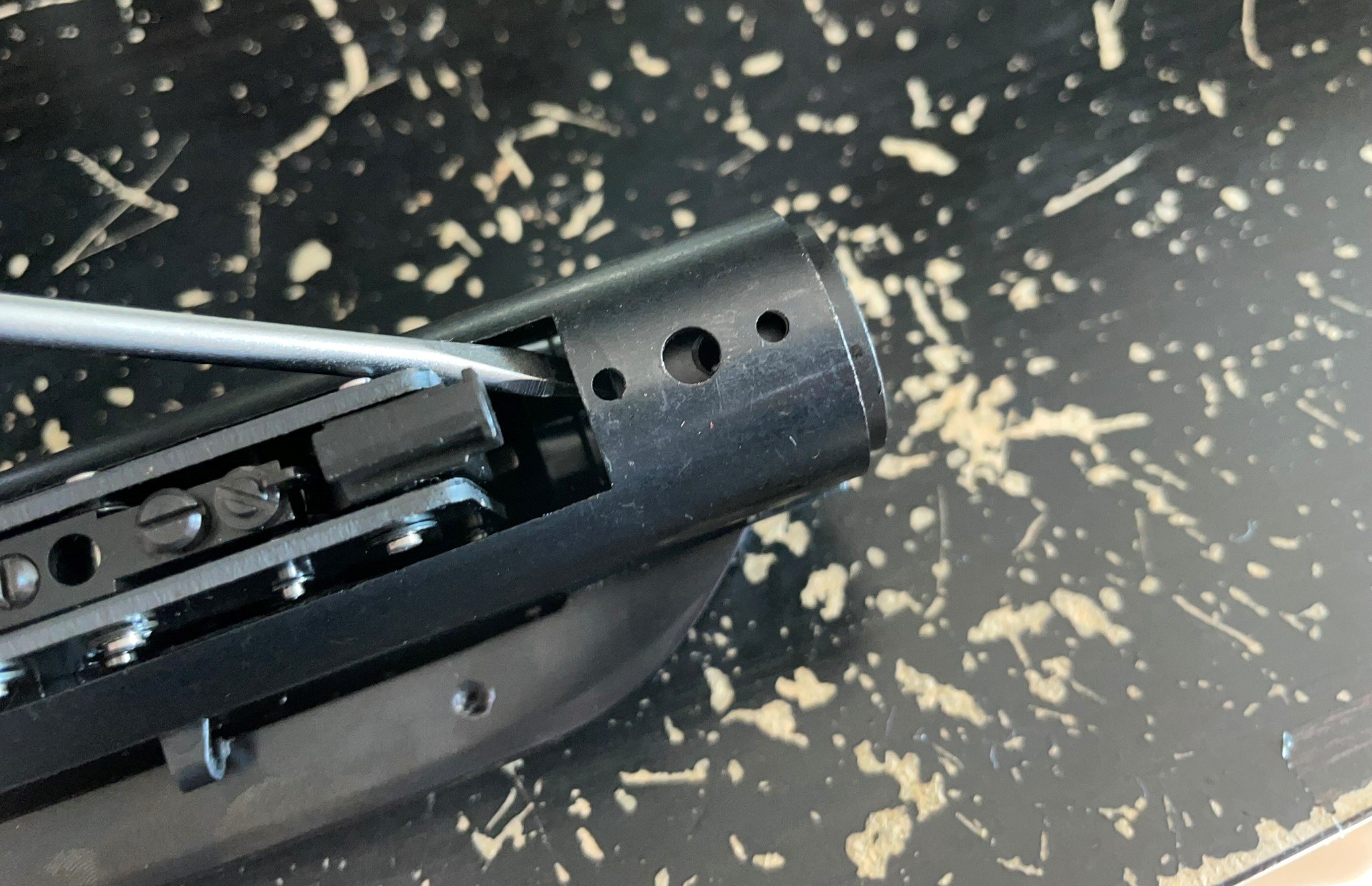

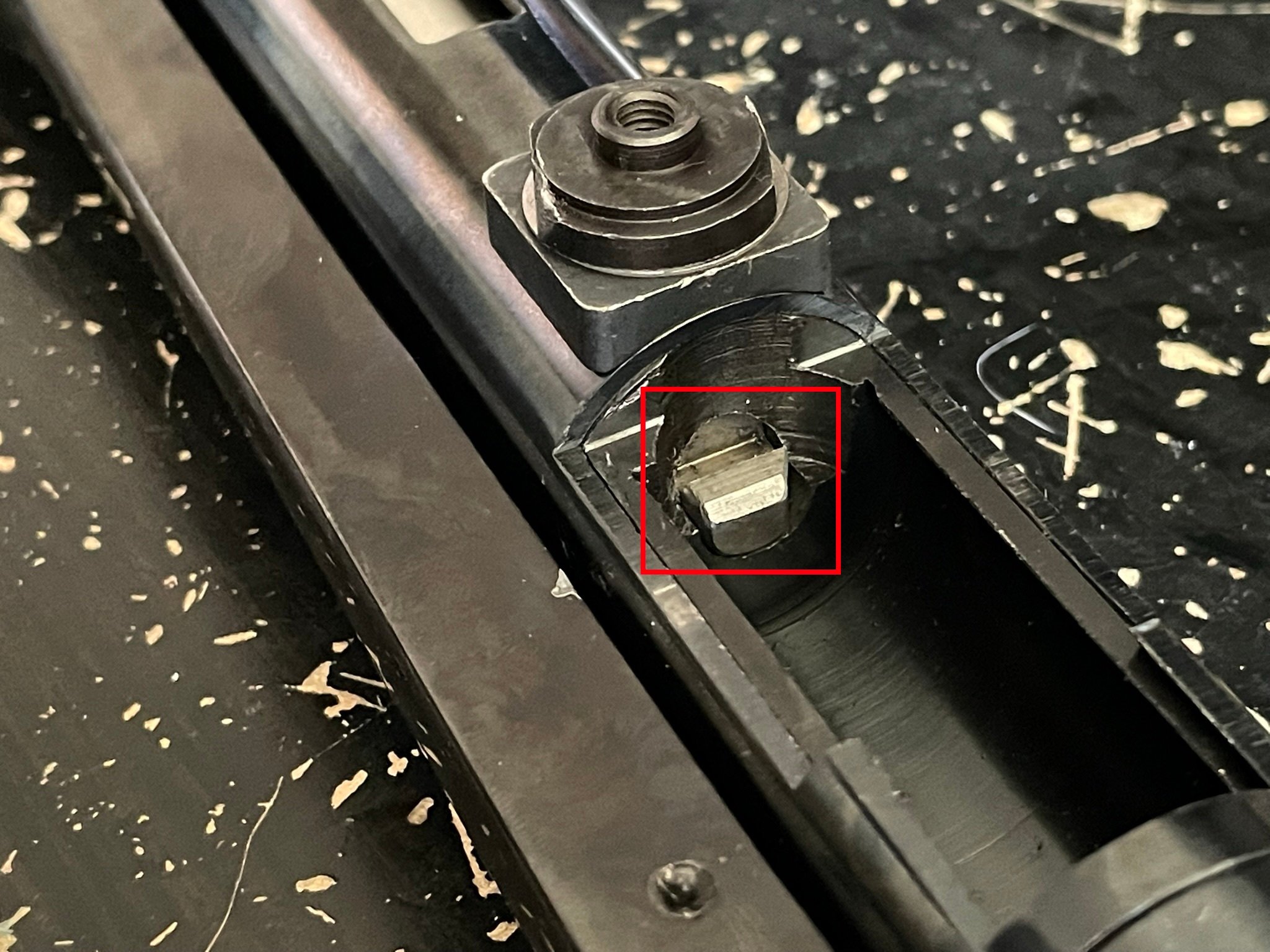

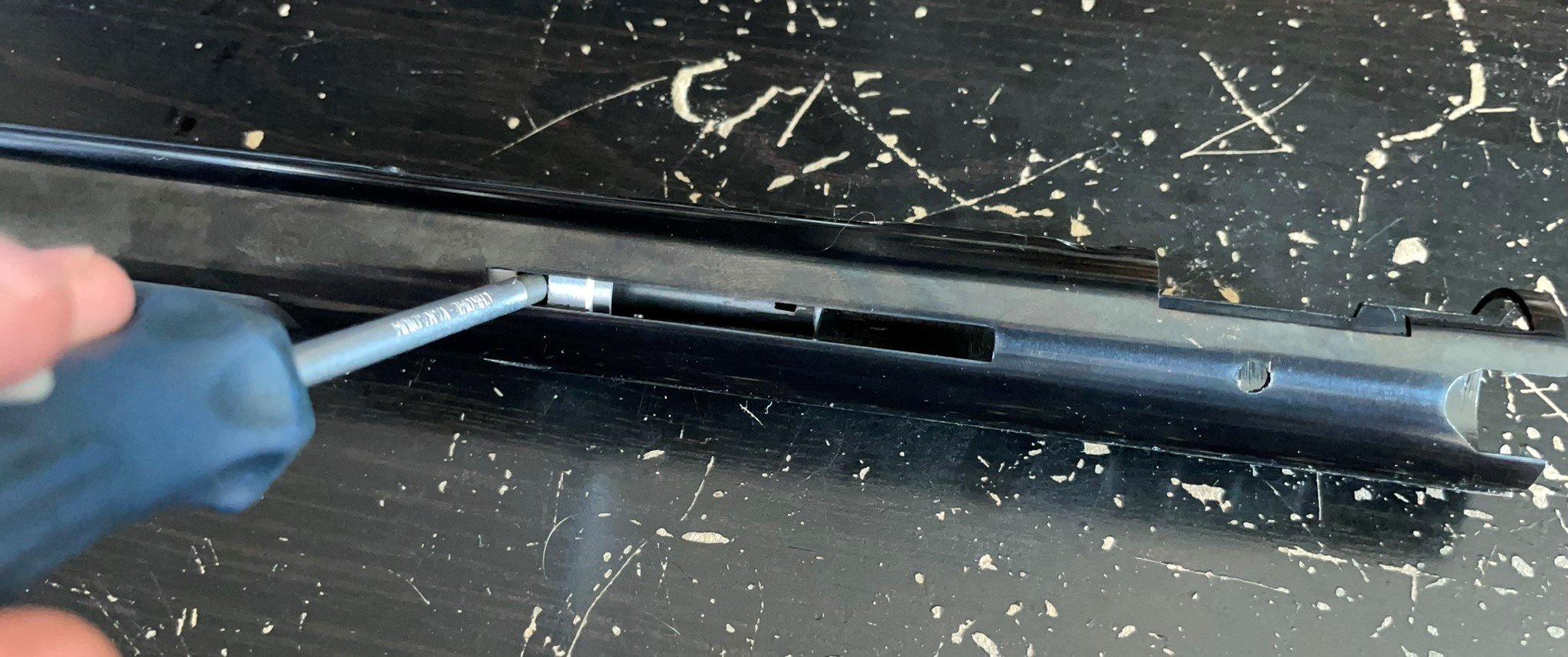

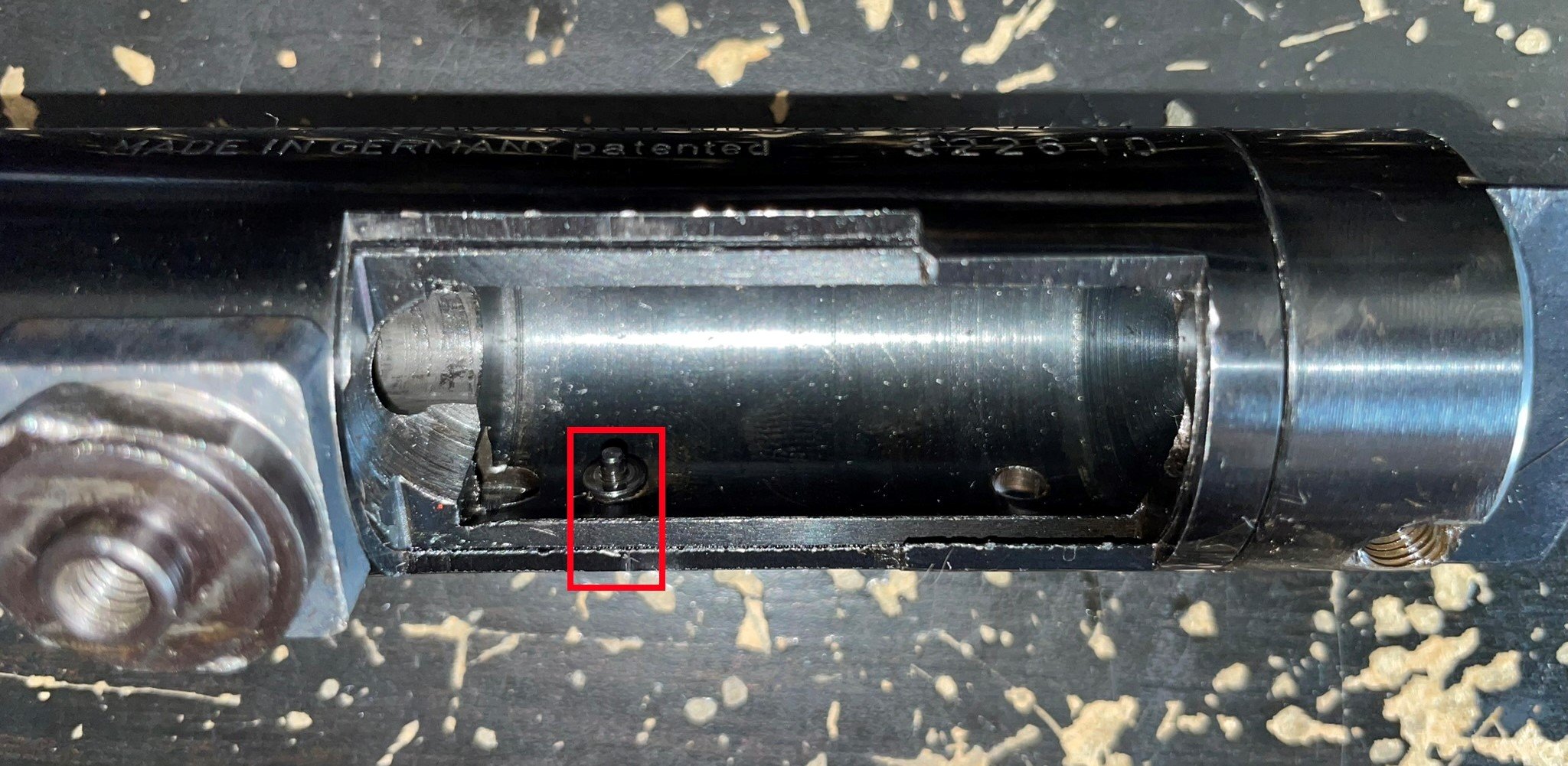

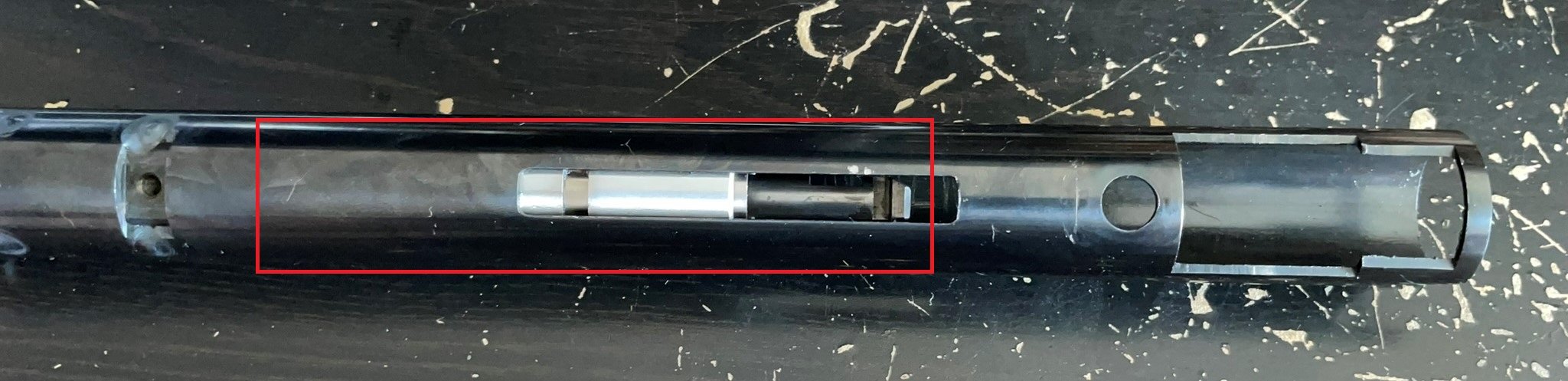

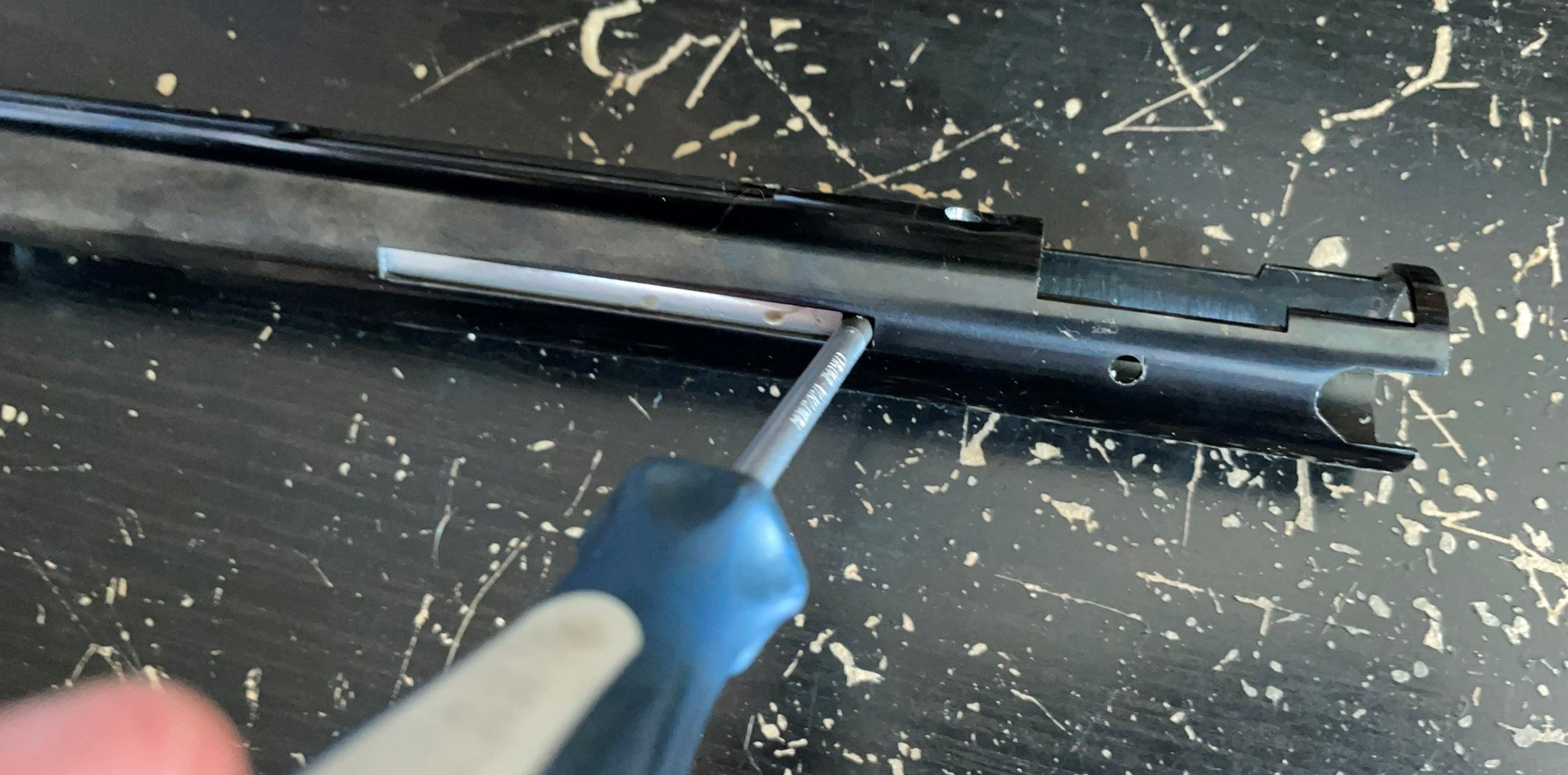

Pour cela, glisser un tournevis dans le trou indiqué sur la photo accessible sur le côté et pousser la chambre avec le piston vers la sortie :

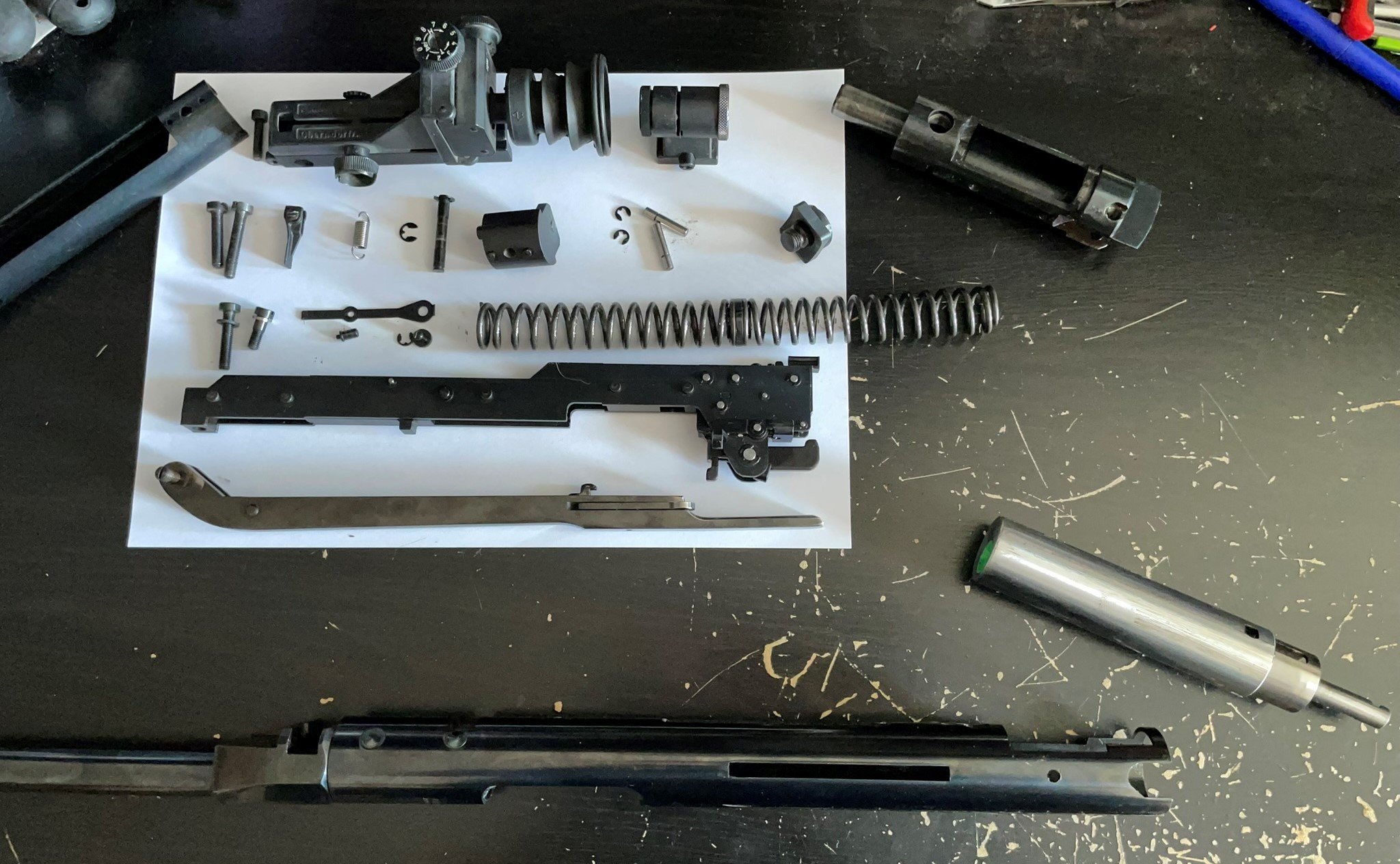

Et voilà ! Le démontage est terminé !



2e étape : Le remplacement des joints :

L’étape où on va mettre nos beaux joints tout neufs !

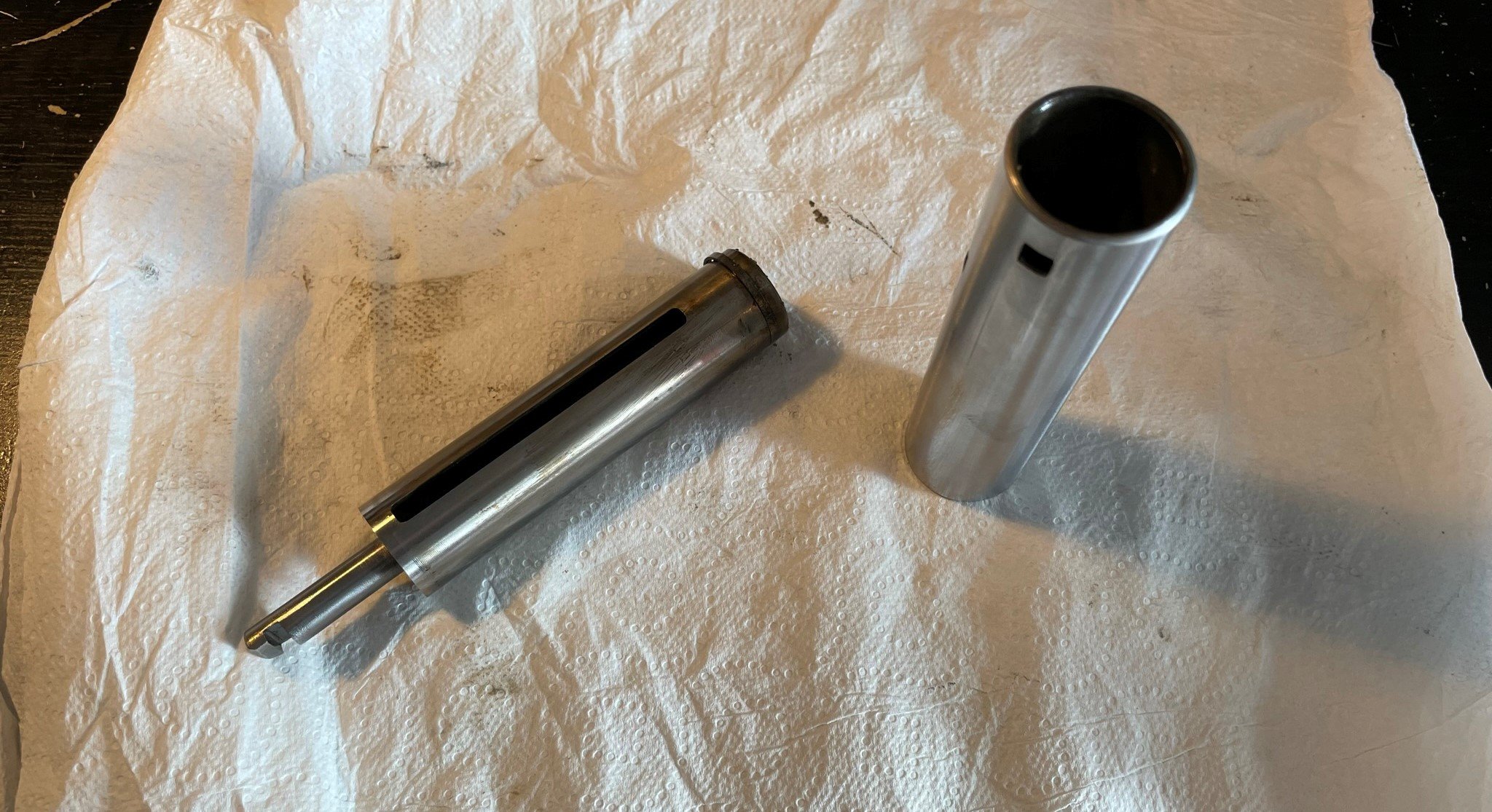

Prendre la chambre de compression et le piston :

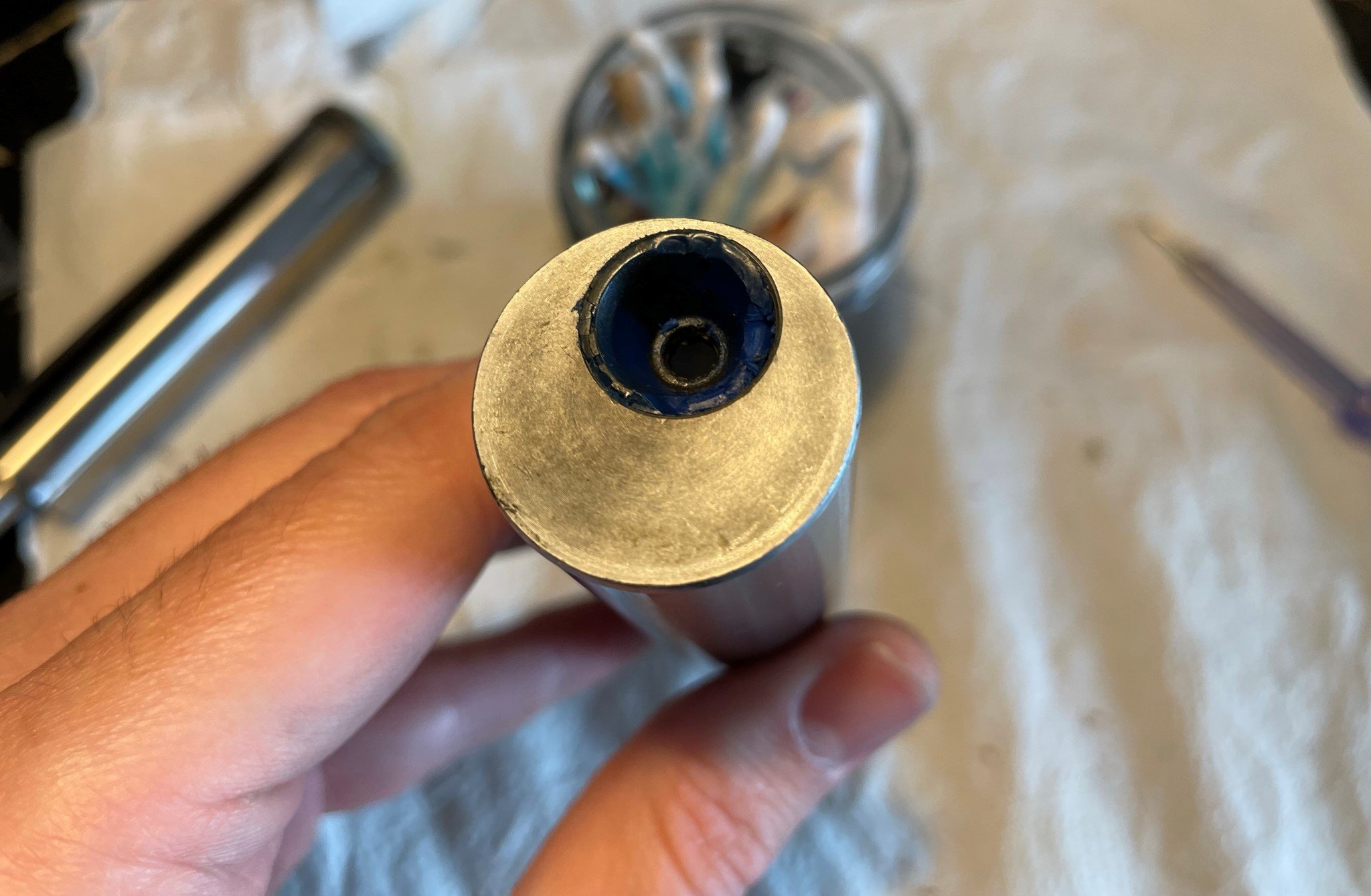

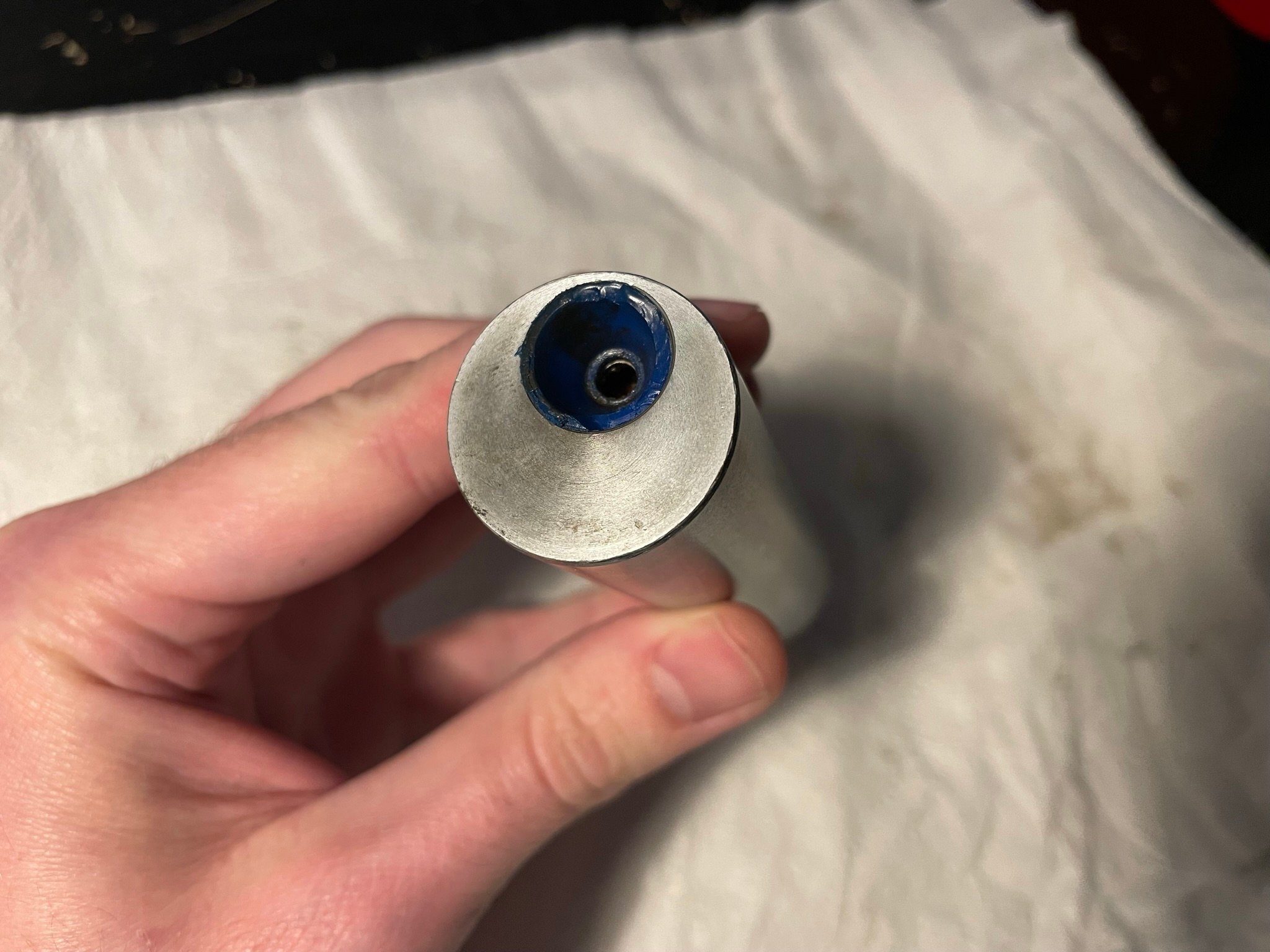

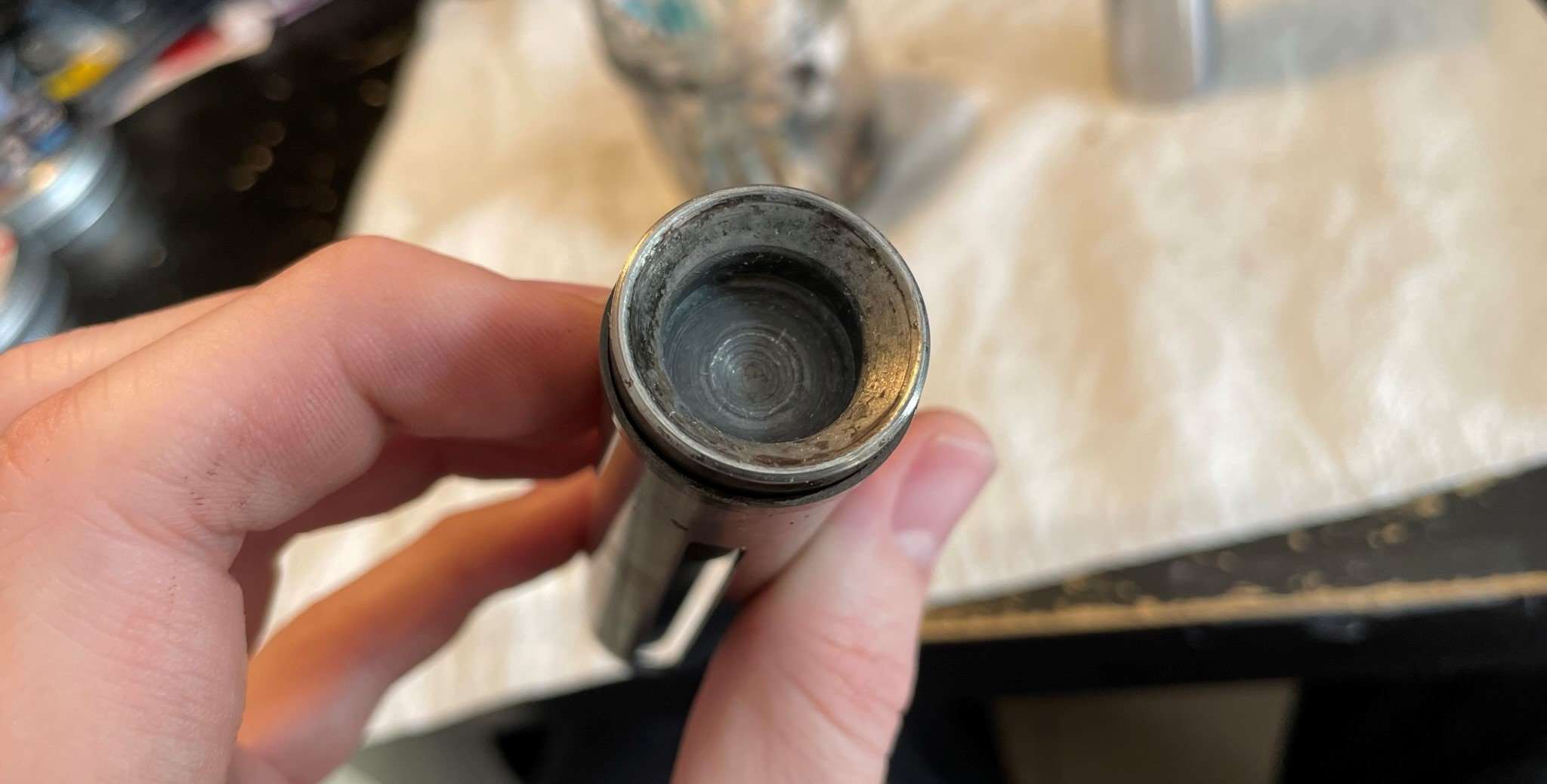

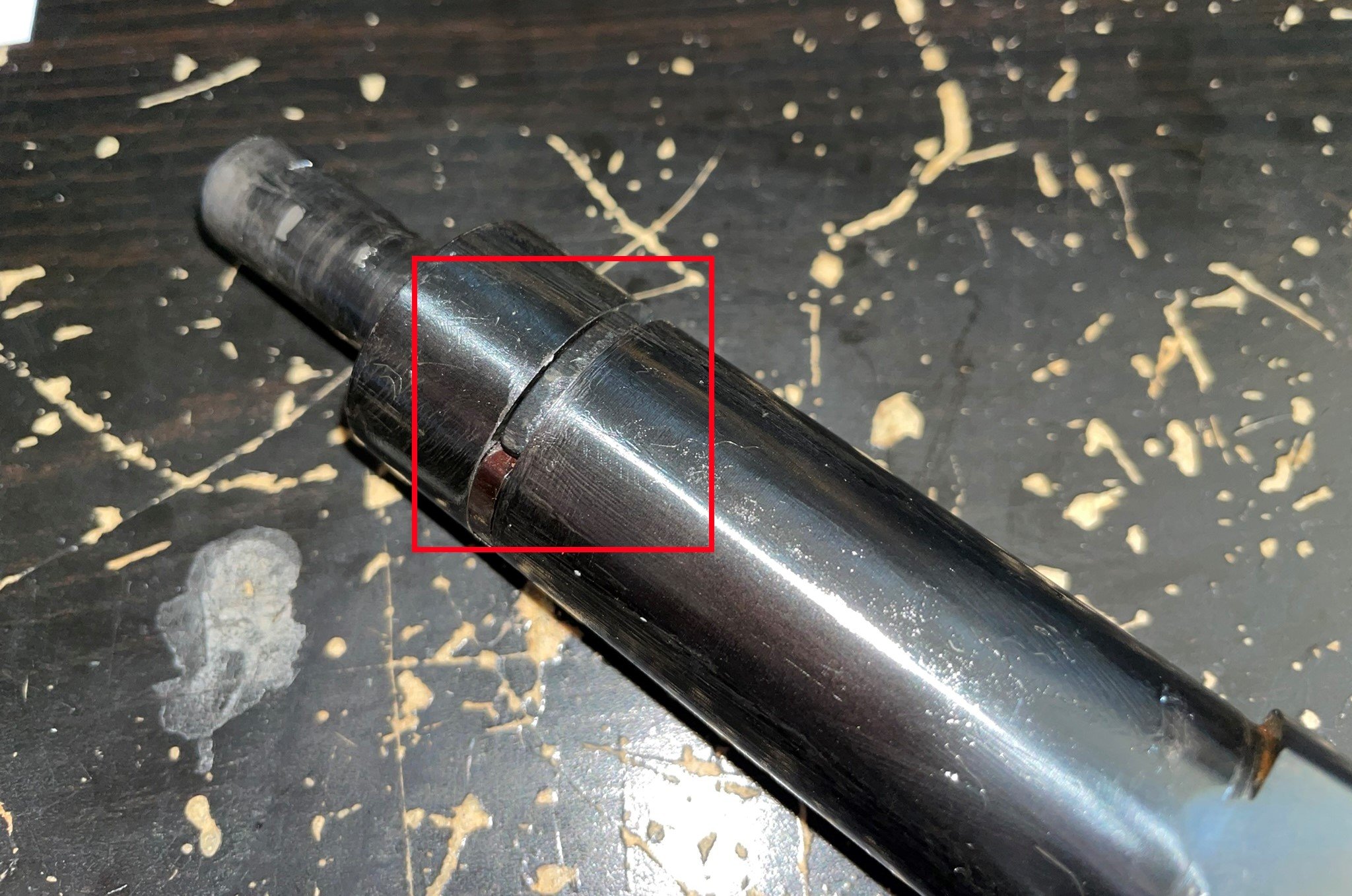

Le joint de ma chambre de compression était bien fatigué.

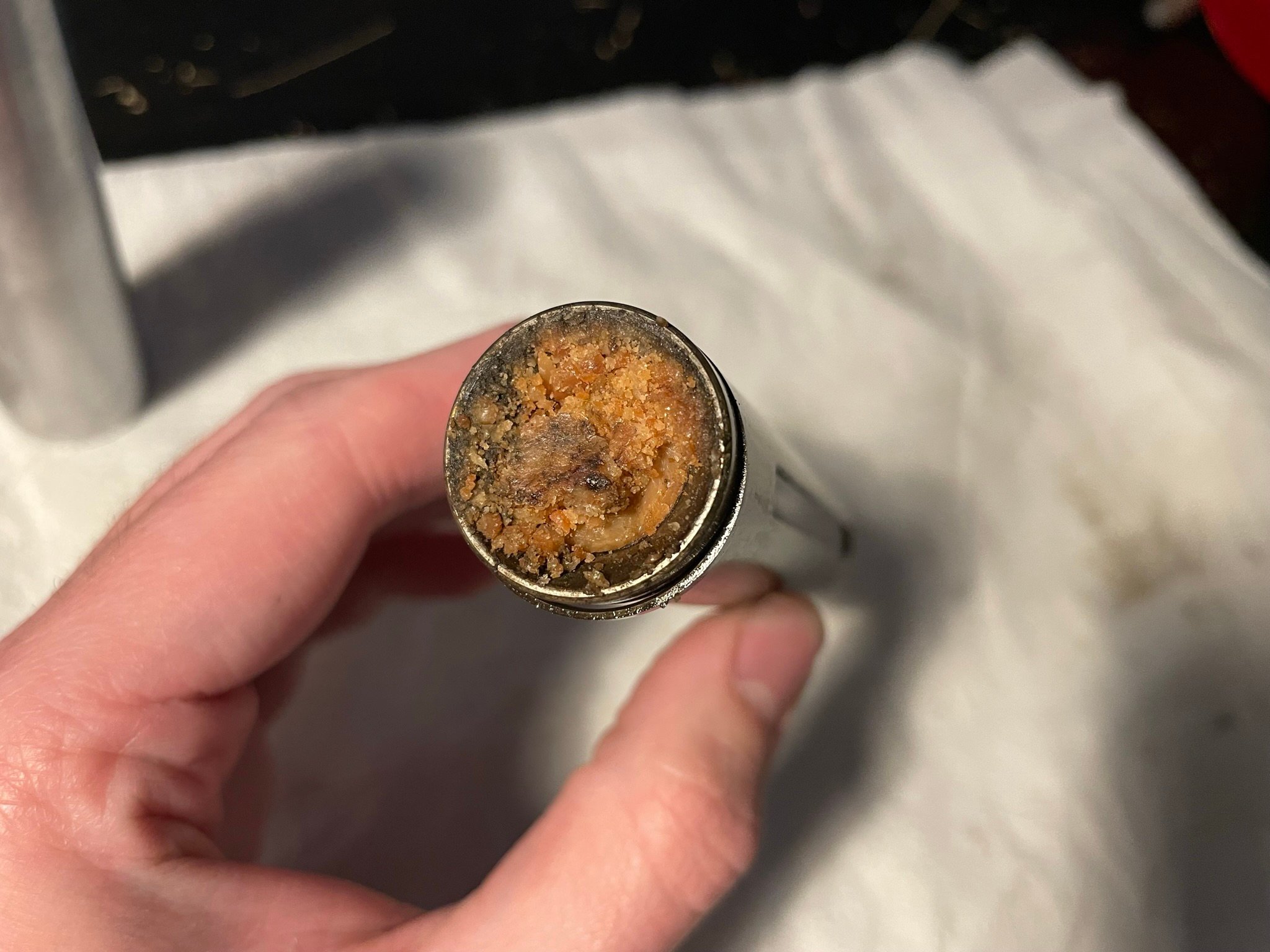

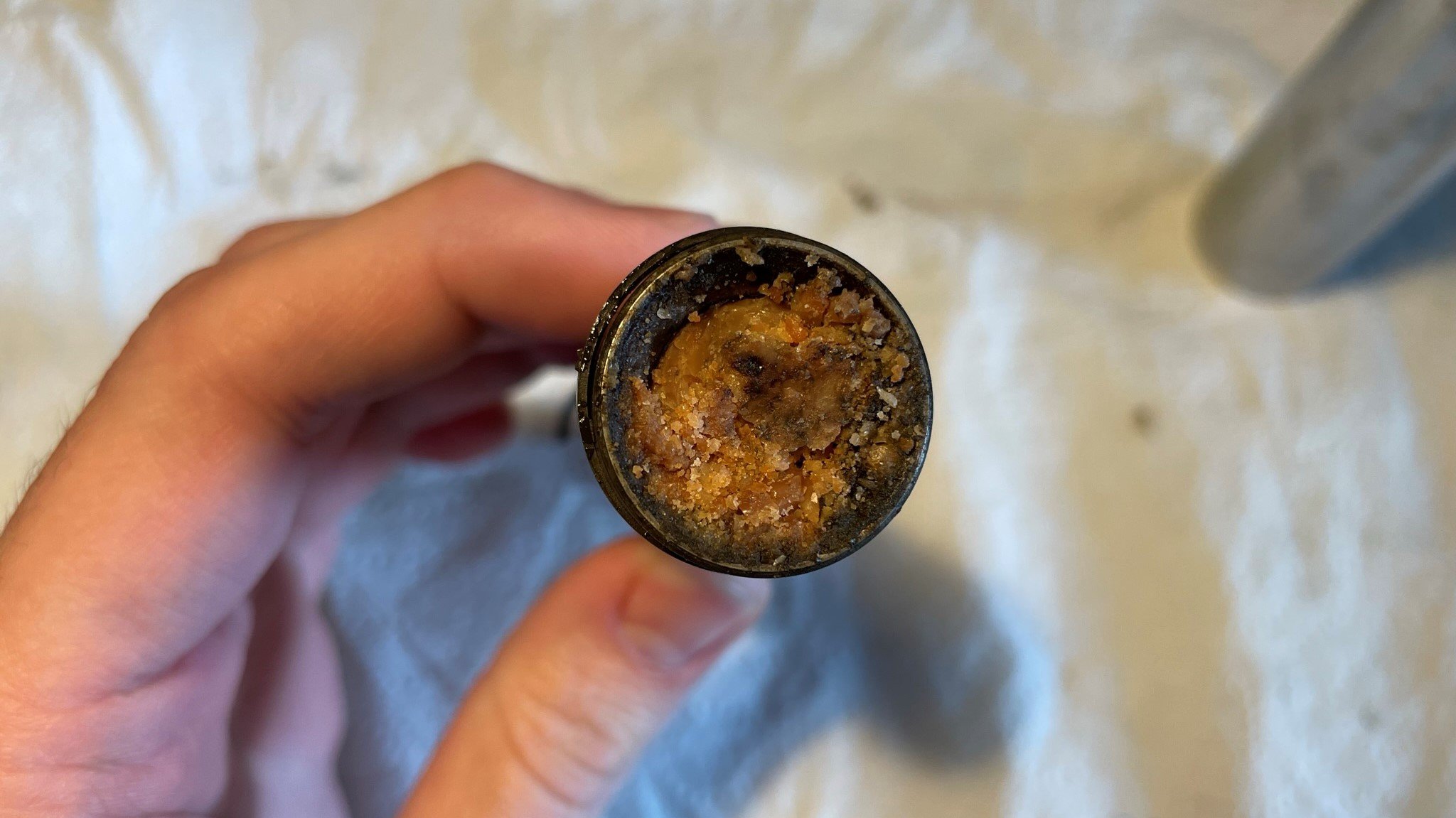

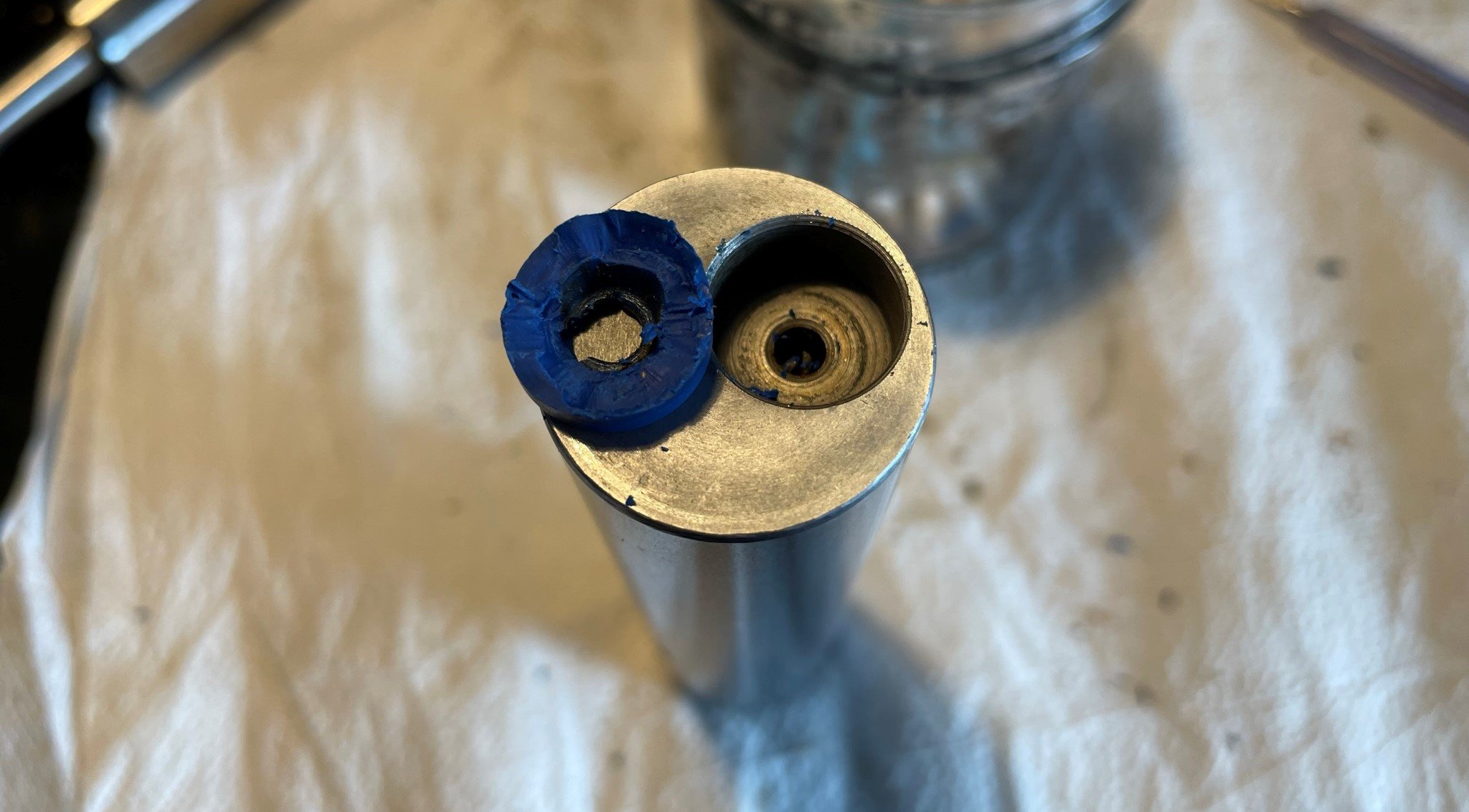

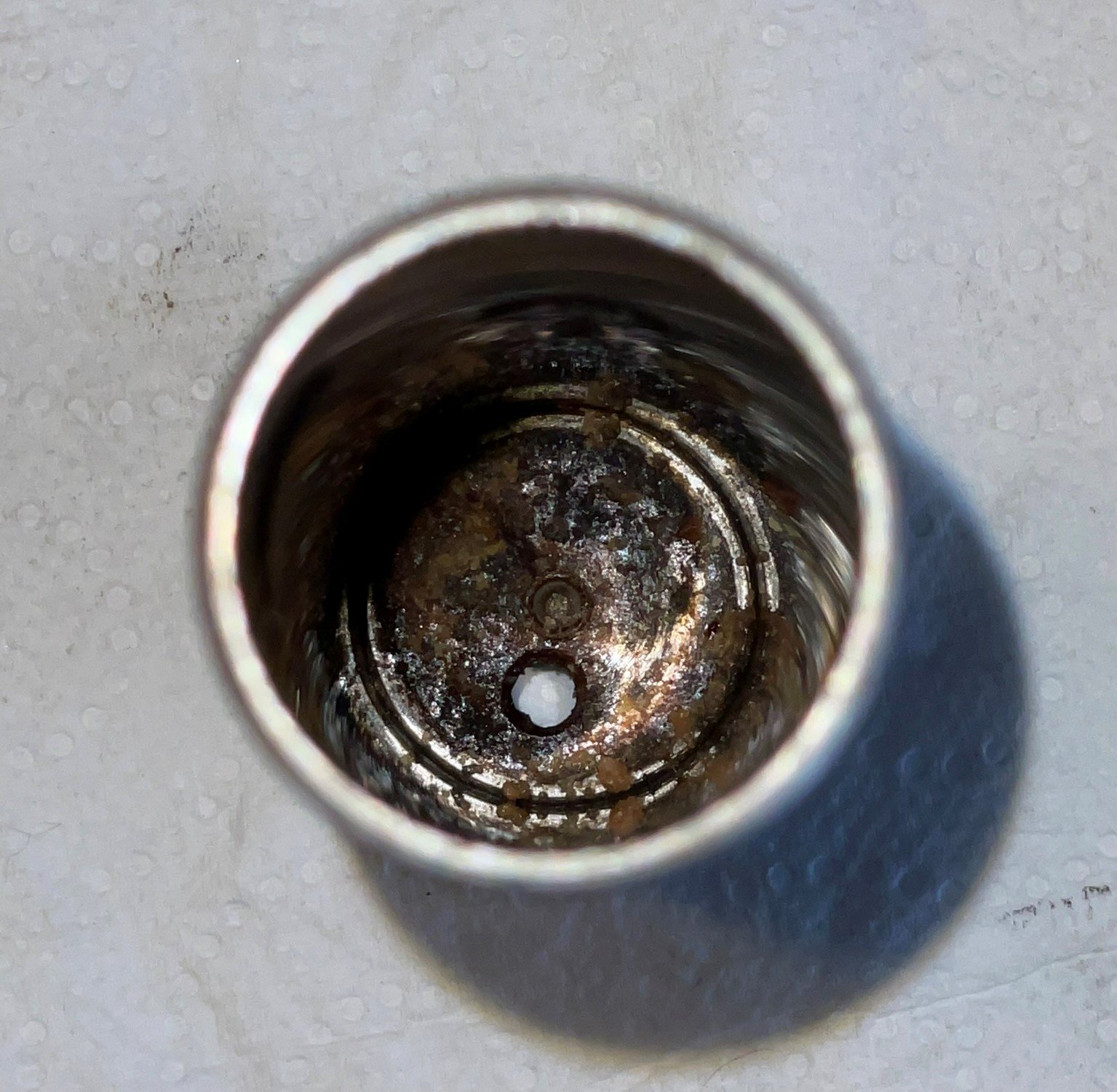

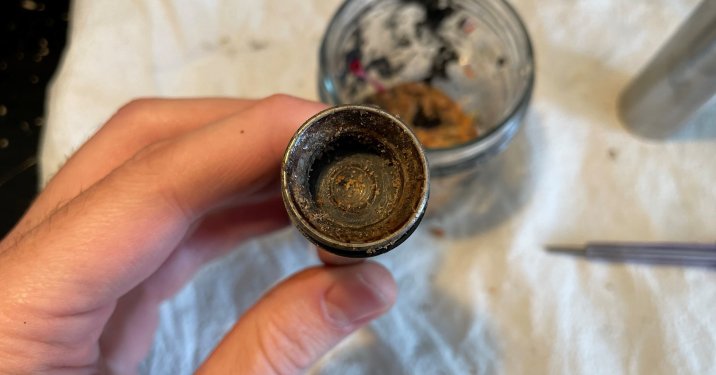

Et ne parlons même pas de celui du piston qui partait carrément en miettes !

Ce dernier a même laissé des dépôts à l’intérieur de la chambre de compression ...

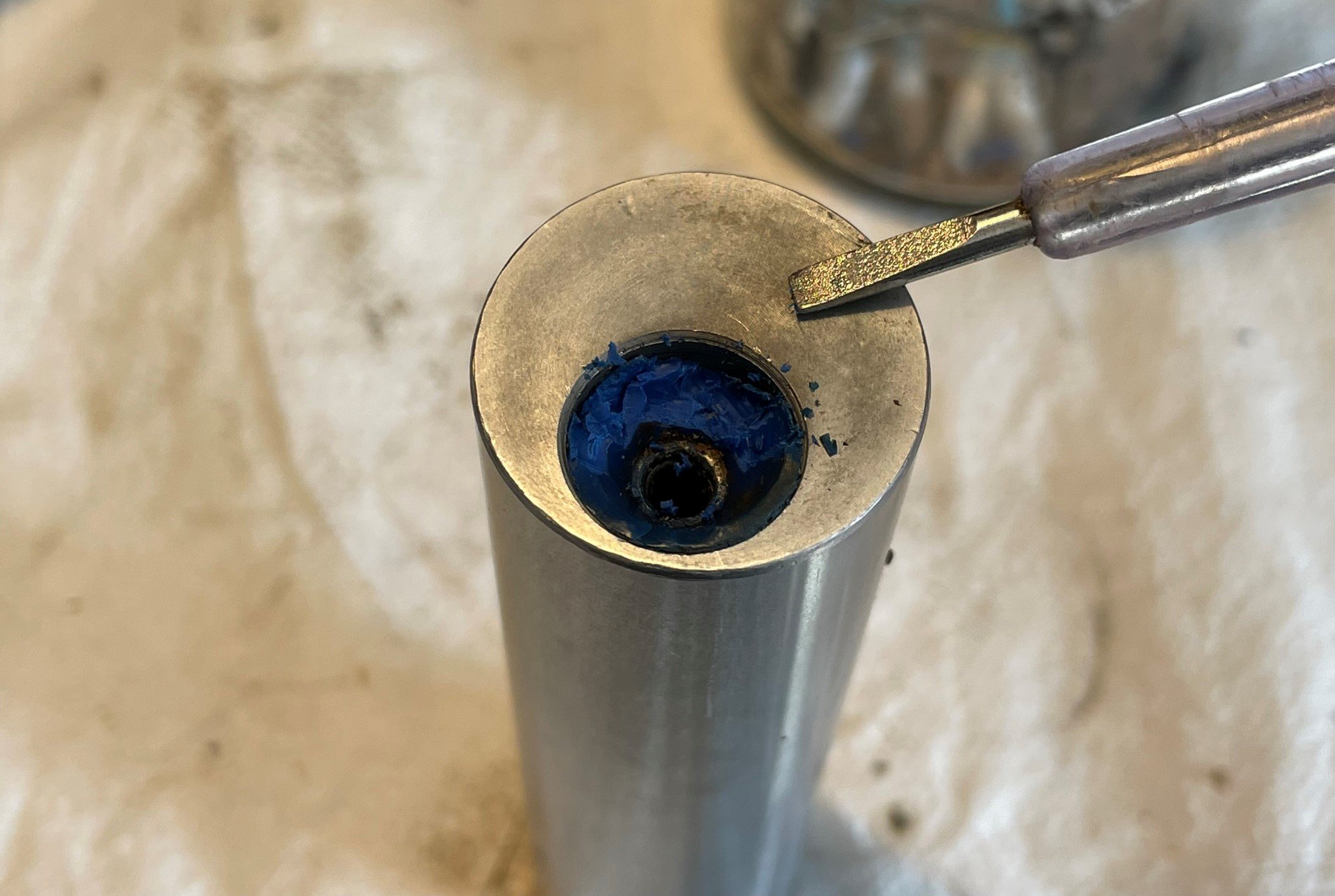

On commence par enlever ce qui reste de l’ancien joint du piston.
Il est possible de s’aider d’un petit tournevis plat pour gratter.

Nettoyer ensuite avec de l’alcool isopropylique sur des cotons tiges et du papier essuie-tout et bien insister sur la fin pour enlever le maximum de traces :

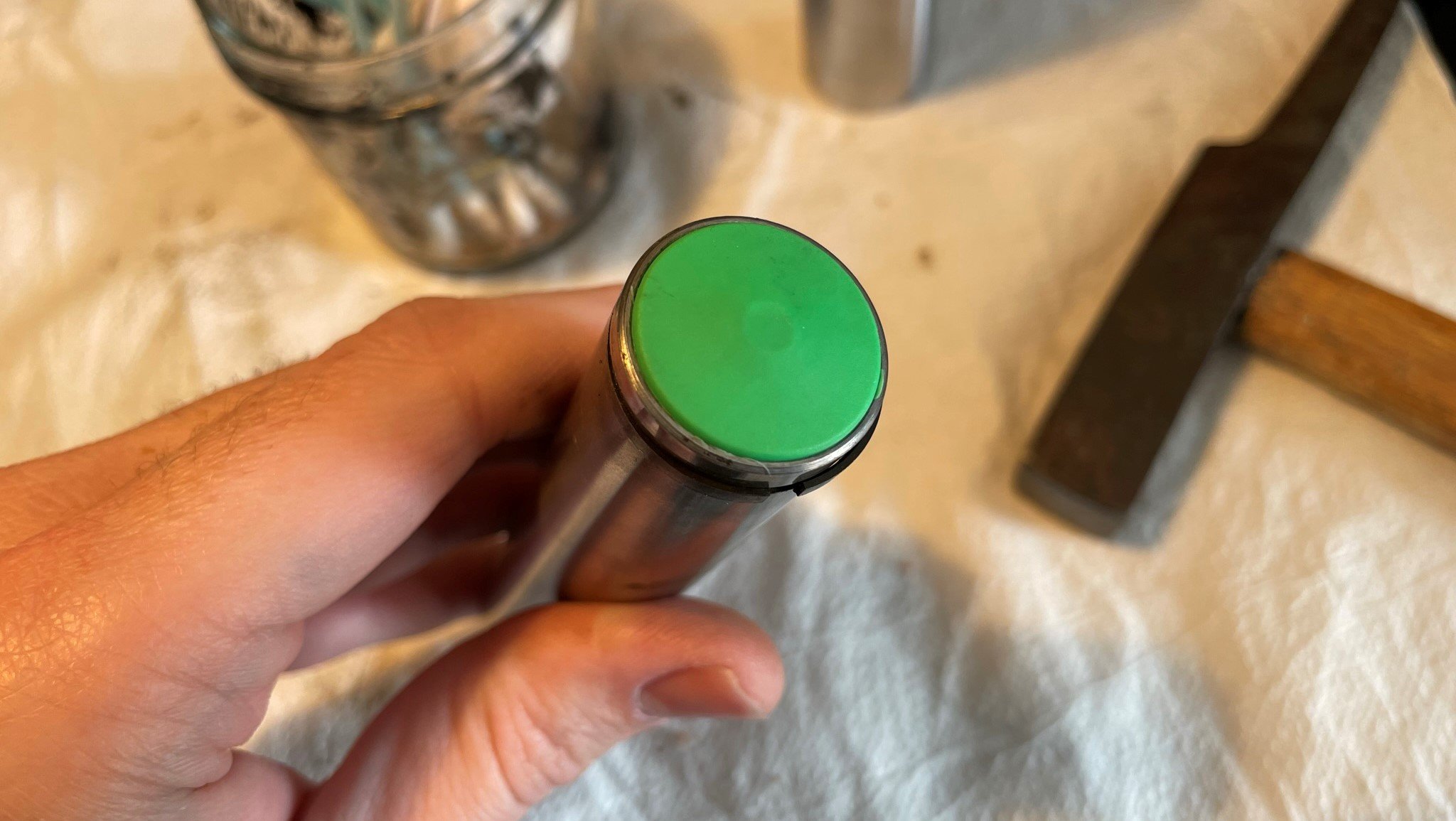

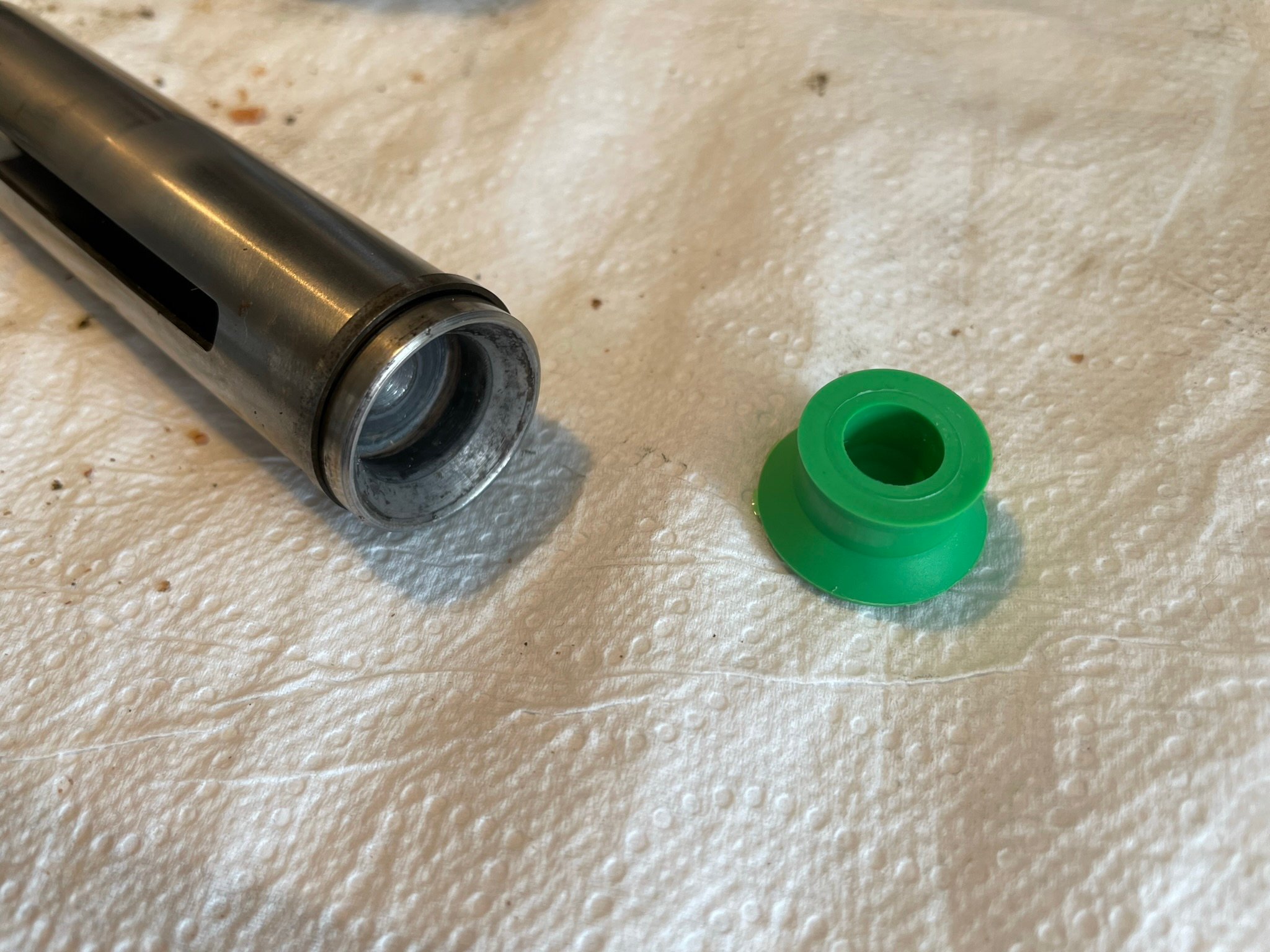

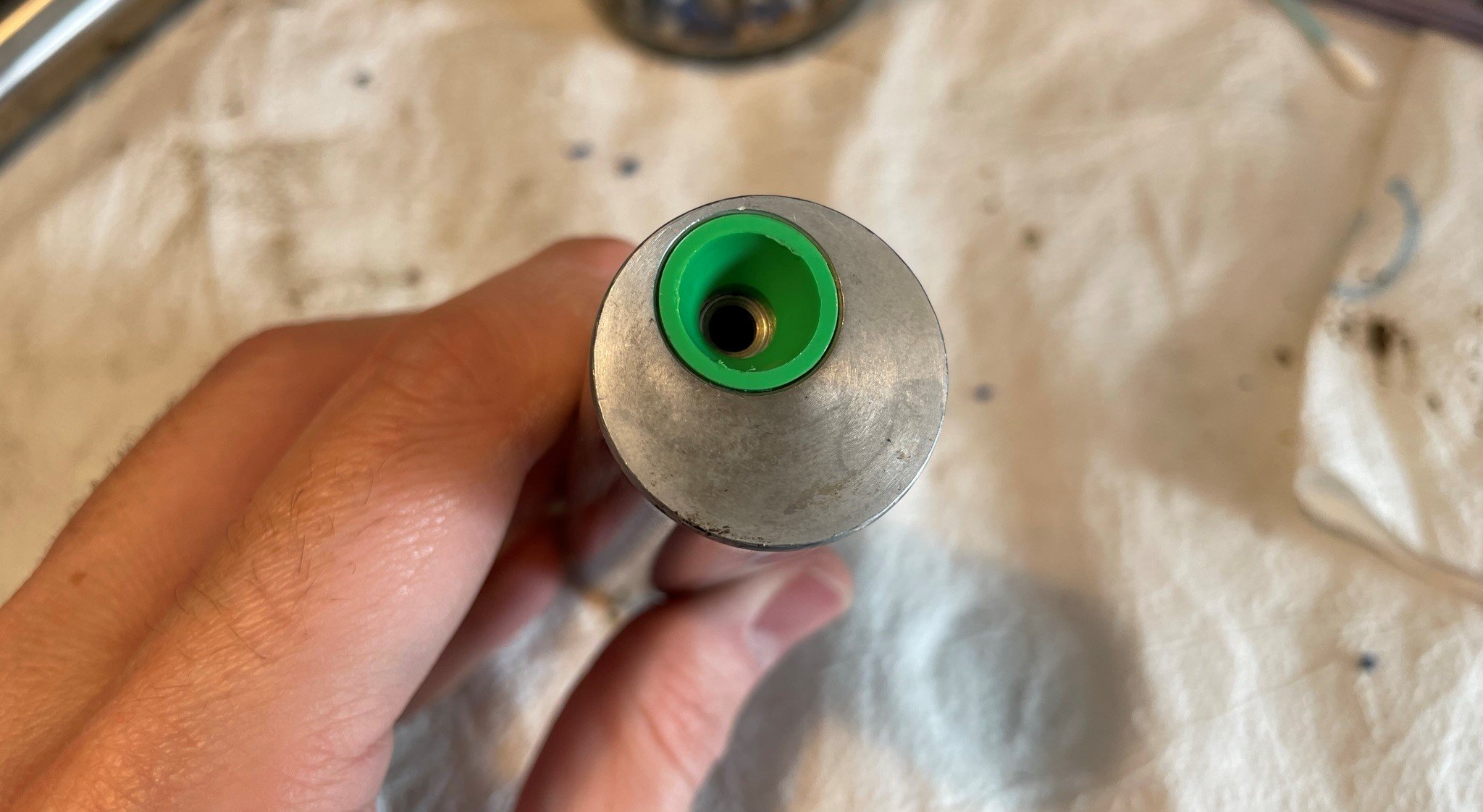

Puis mettre le nouveau joint à la place de l’ancien en s’aidant d’un petit marteau pour le faire rentrer :

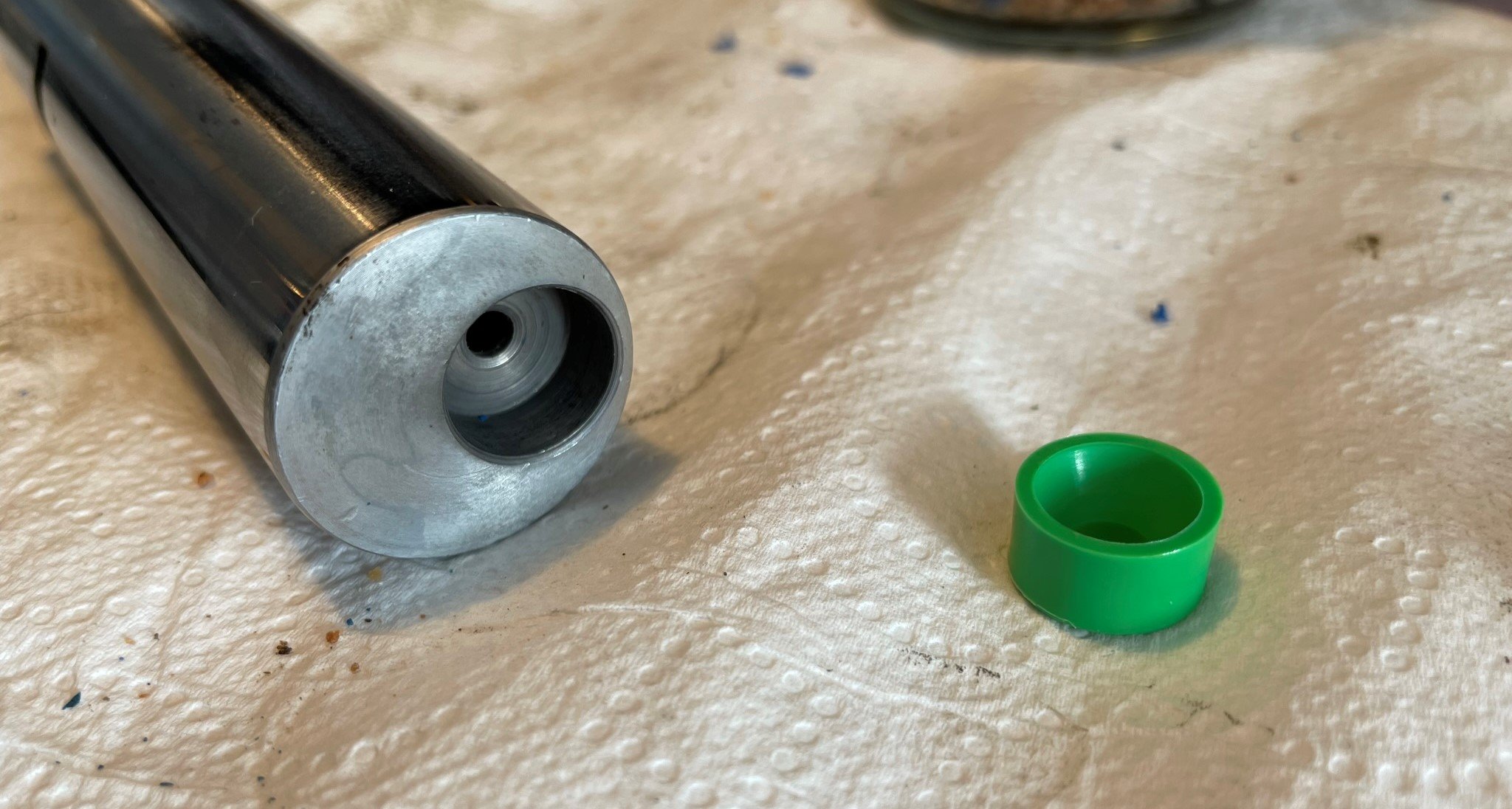

Faire de même ensuite avec le joint de la chambre de compression :

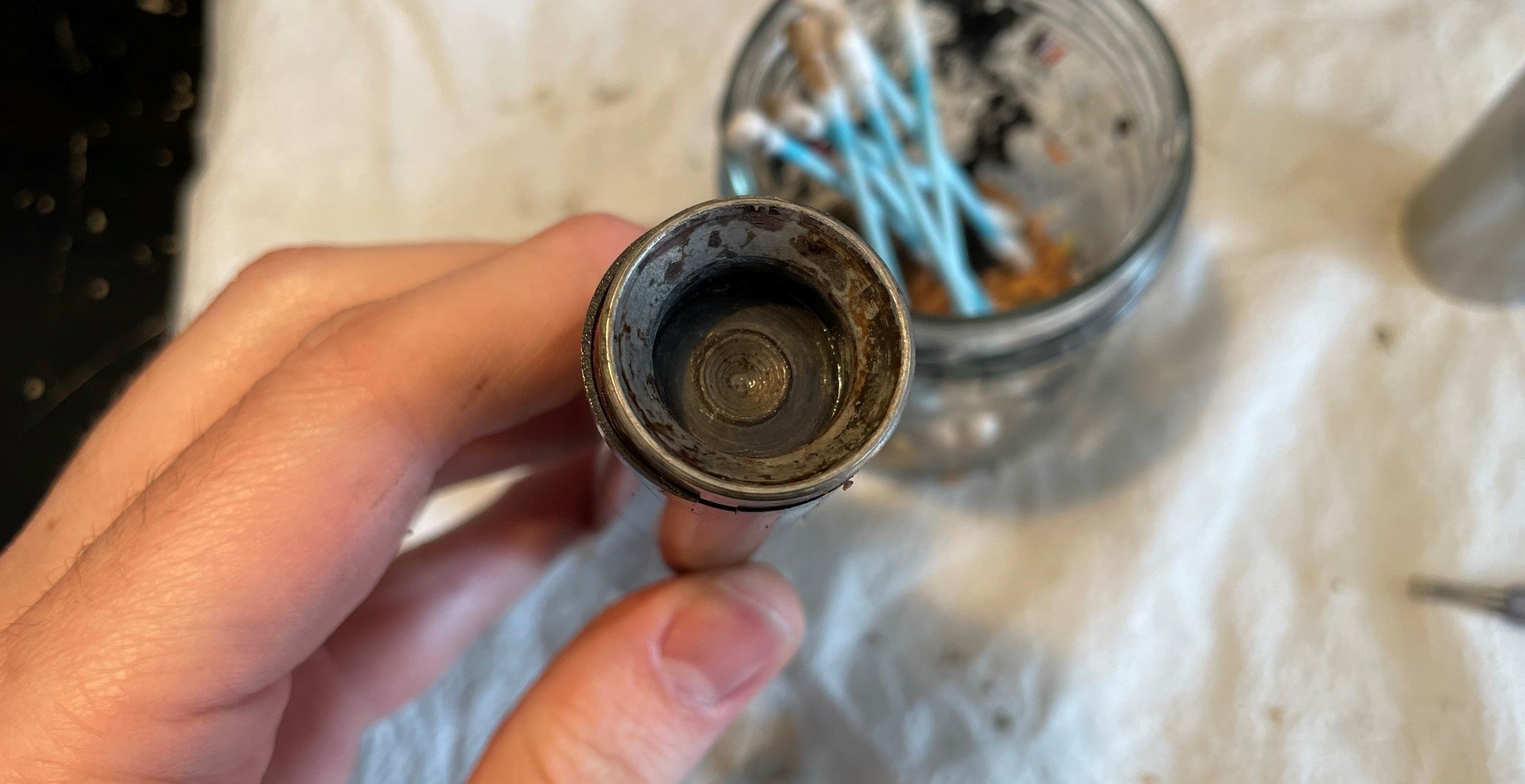

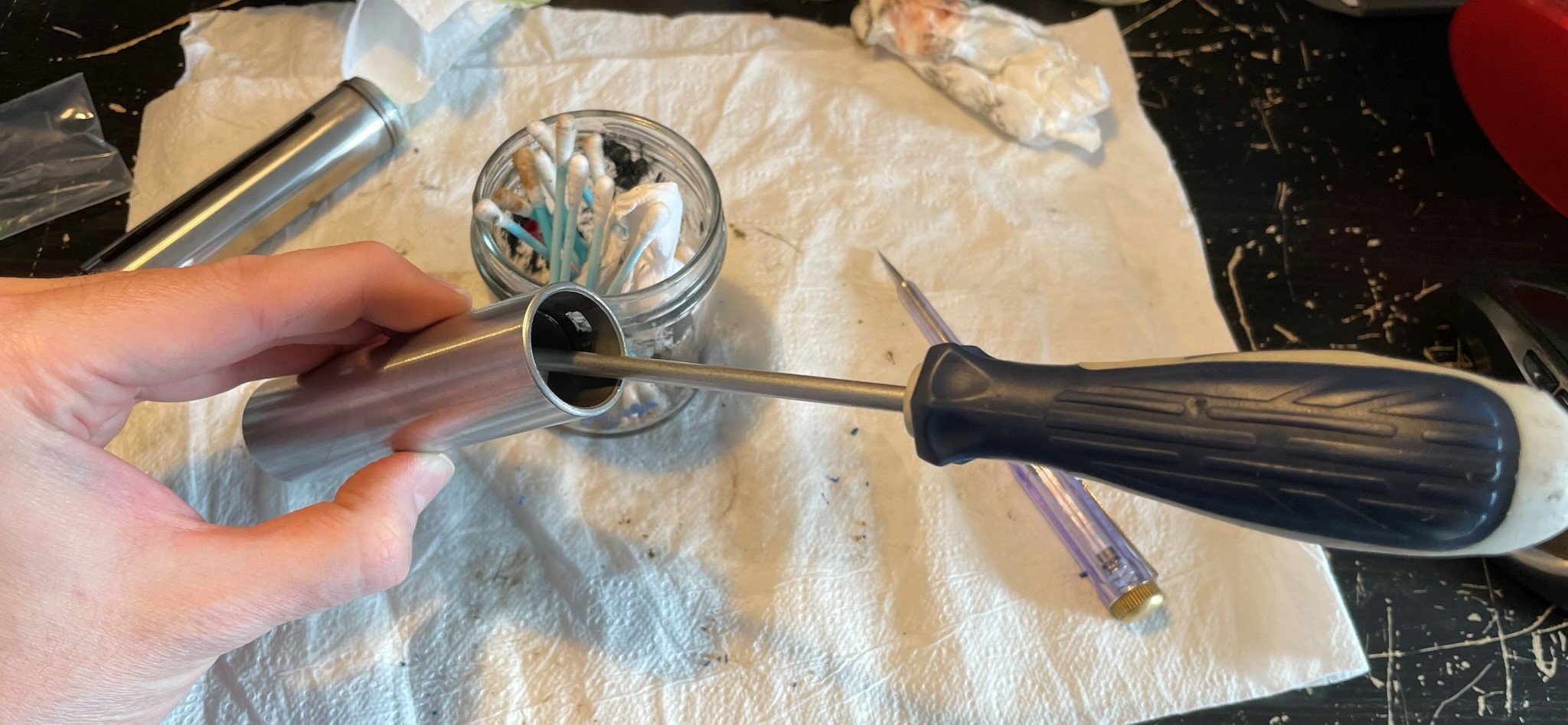

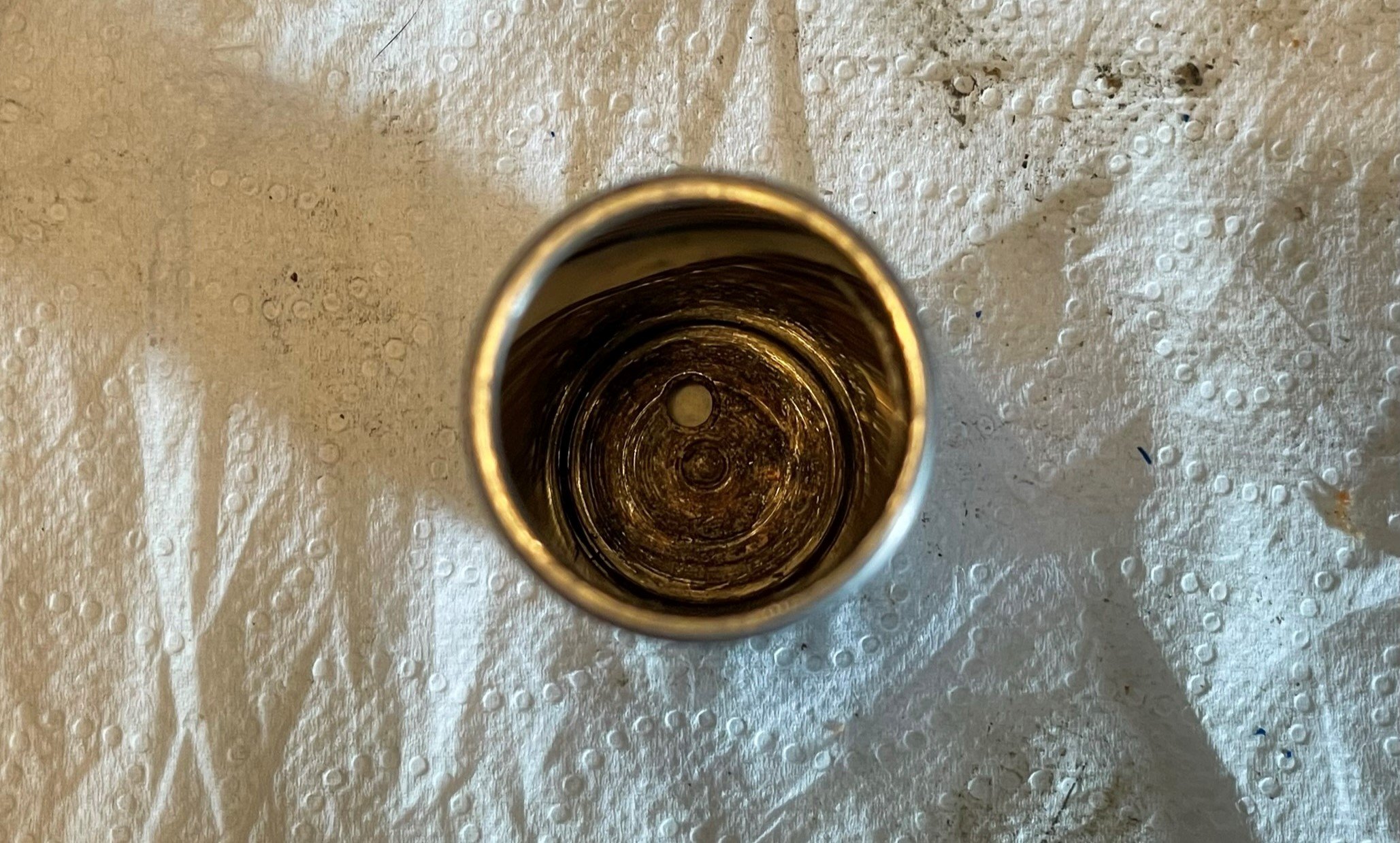

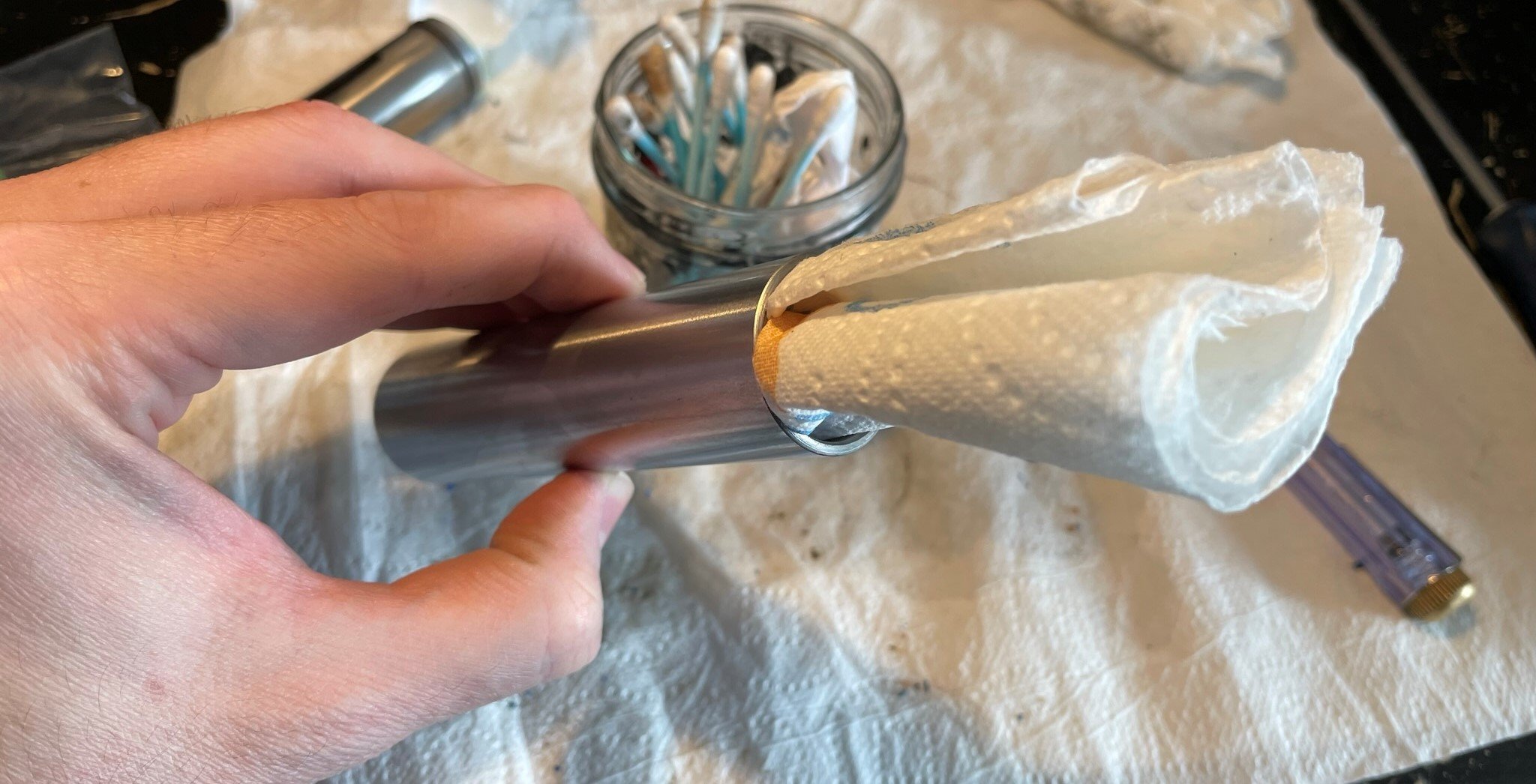

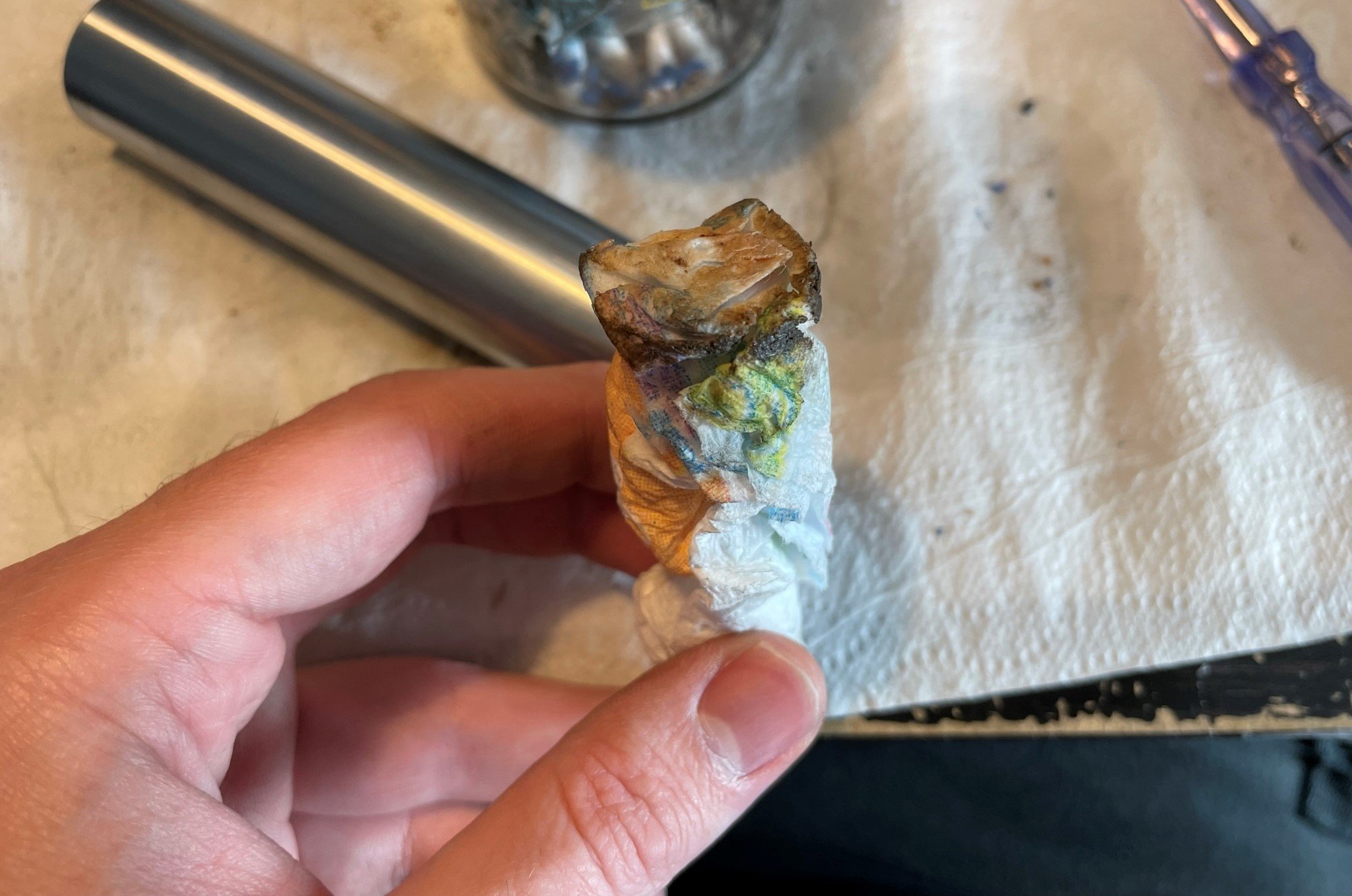

Pour nettoyer l’intérieur de la chambre de compression avec les restes de joint du piston, je n’ai rien trouvé de mieux que de glisser un essuie-tout imbibé d’alcool isopropylique à l’intérieur et de le faire tourner avec un tournevis pour qu’il frotte les résidus de joints.
Et encore, je n’ai pas réussi à tout enlever ...
Faire attention avec le tournevis de ne pas abîmer l’intérieur de la chambre de compression ce qui pourrait nuire à l’étanchéité lors de la compression par le piston.



3e étape : Le remontage :

Les joints sont remplacés. Maintenant il faut tout remonter !

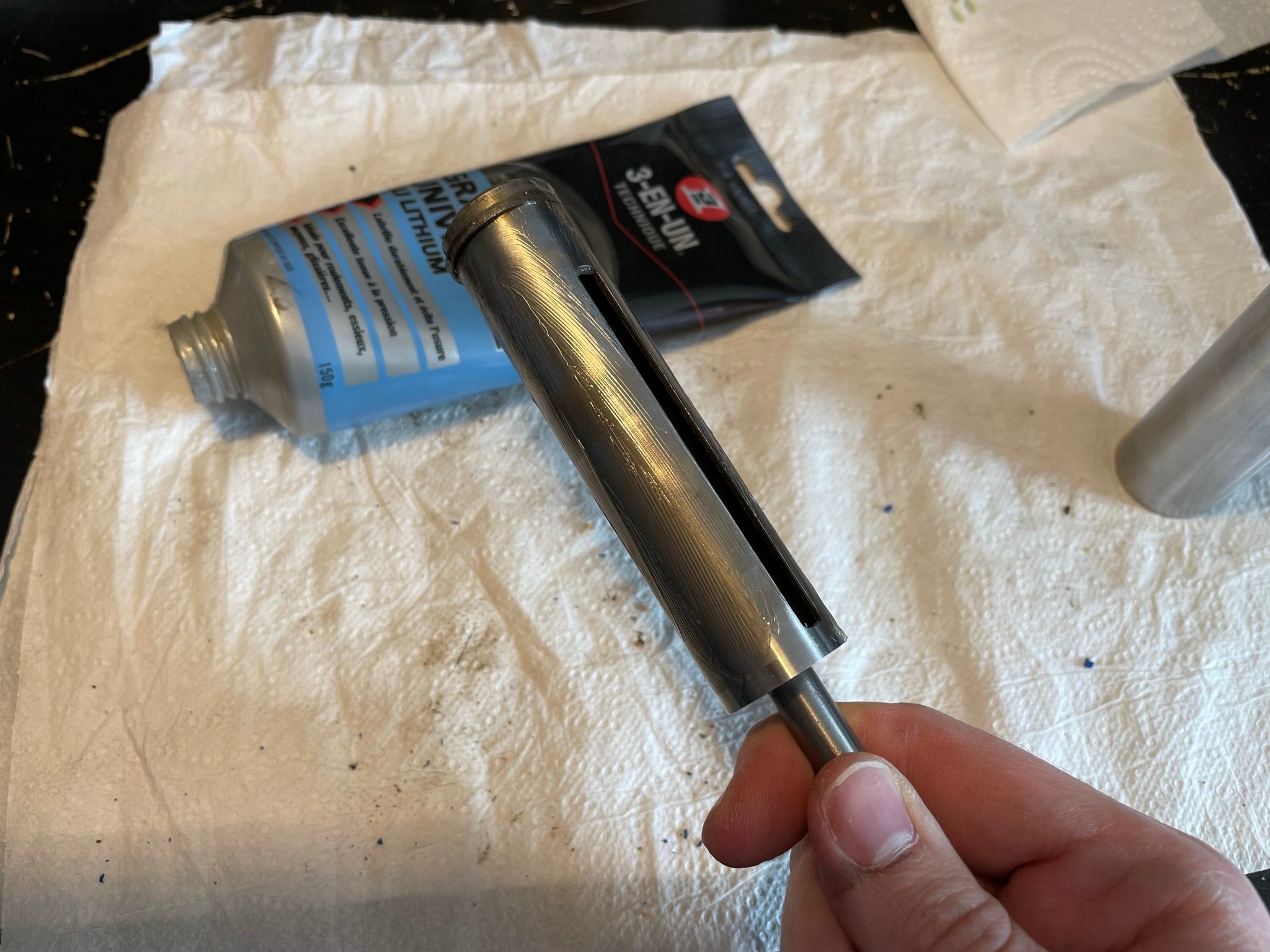

Graisser le piston avec de la graisser au lithium avec le doigt. L’équivalent d’un demi petit pois suffit largement.

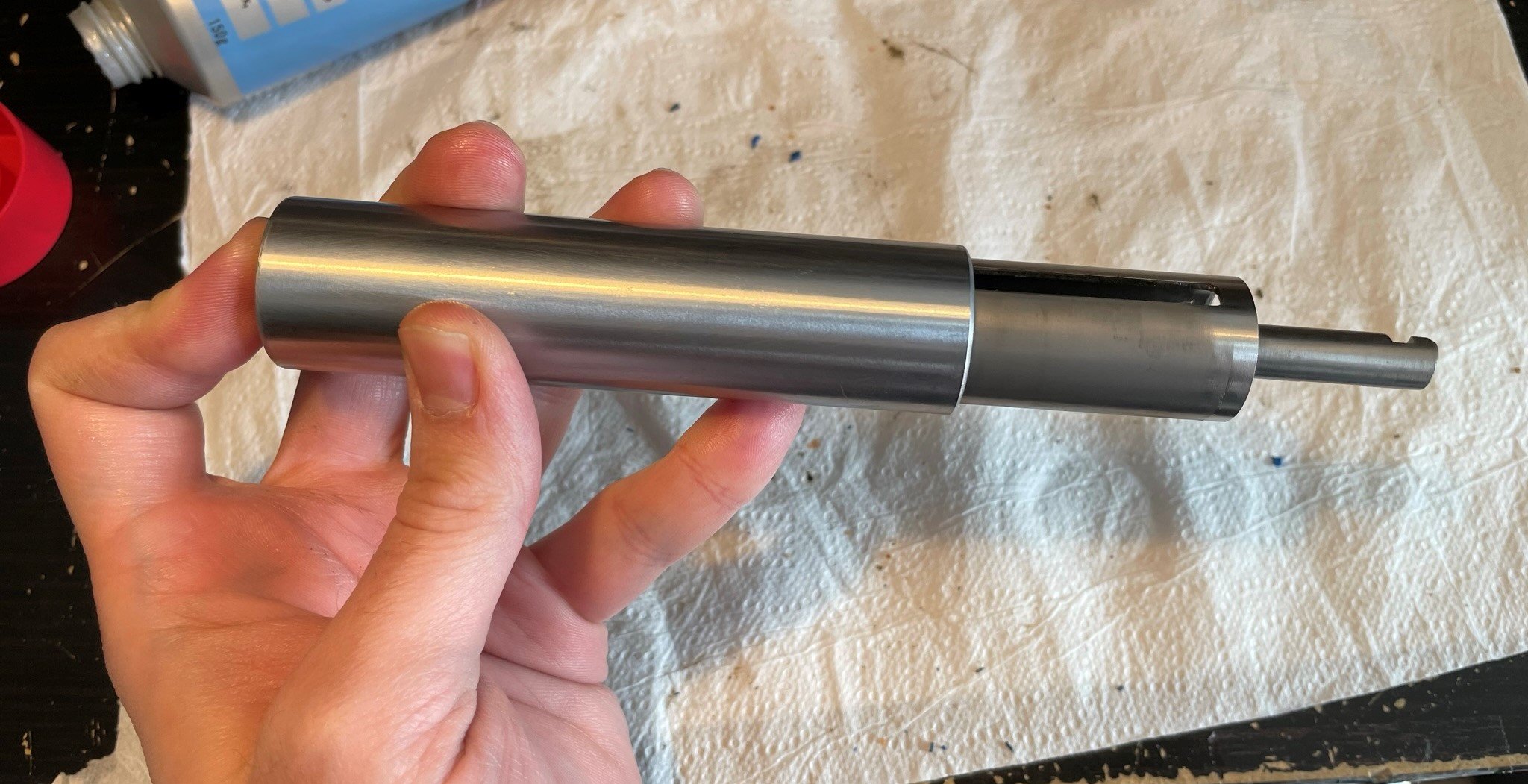

Insérer le piston dans la chambre de compression.
On peut tester d’étanchéité de la chambre de compression en mettant un doigt sur la sortie de la chambre de compression lors de l’insertion du piston.

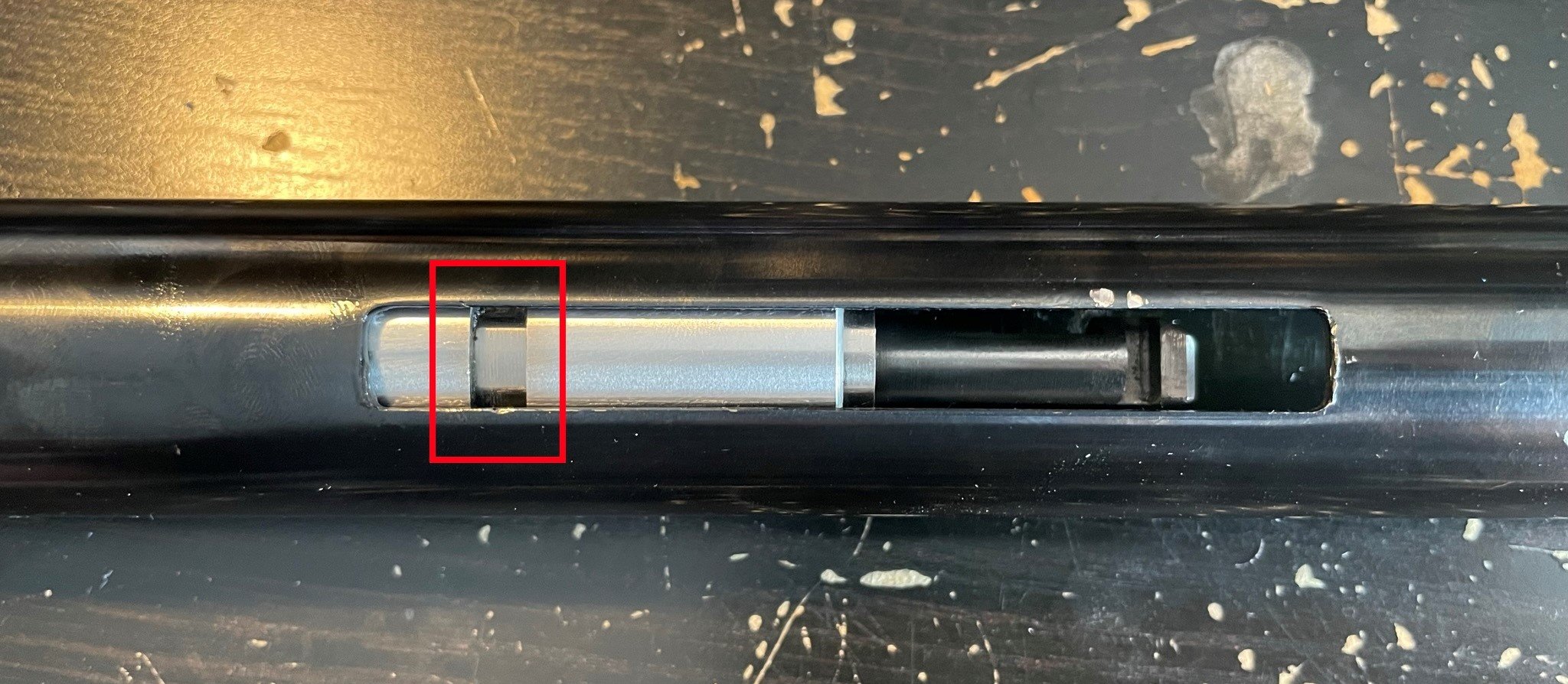

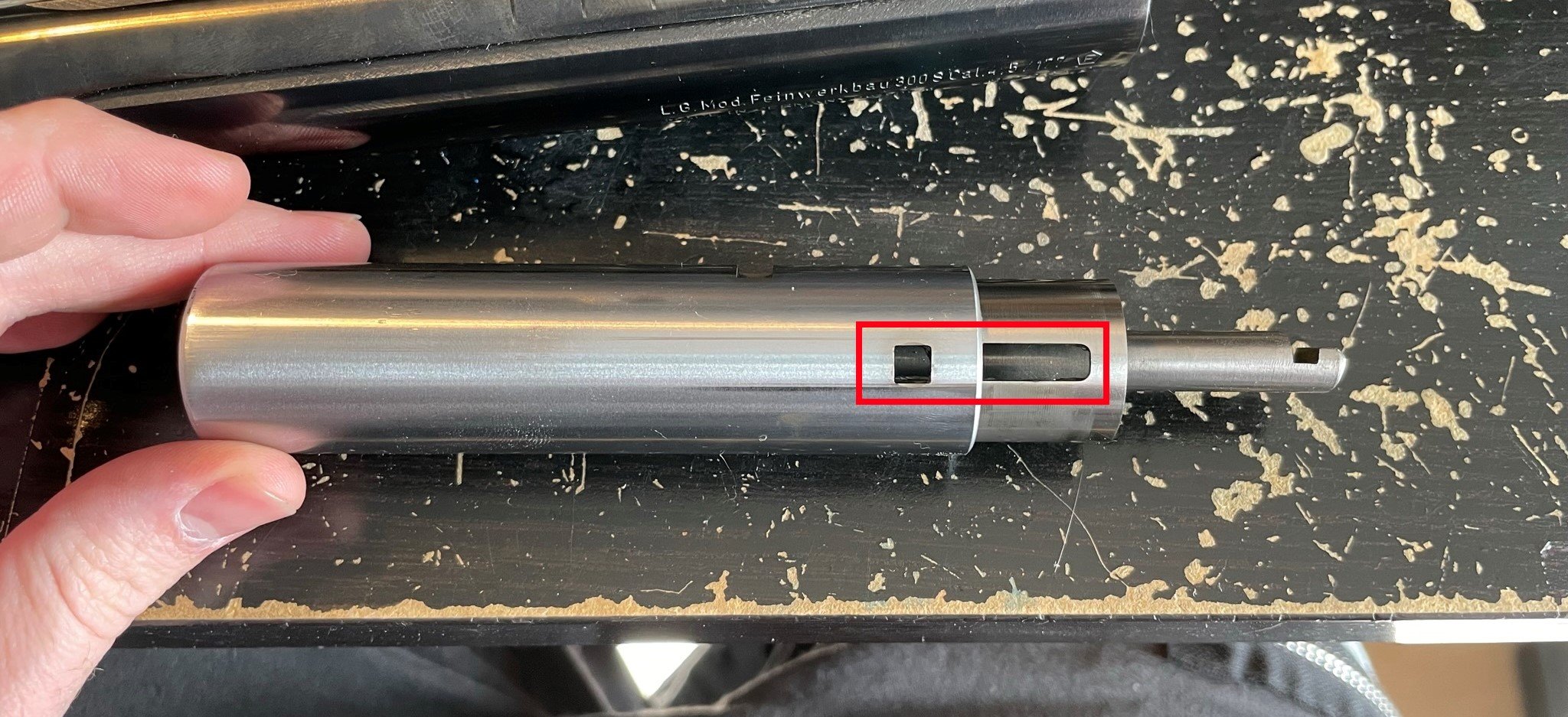

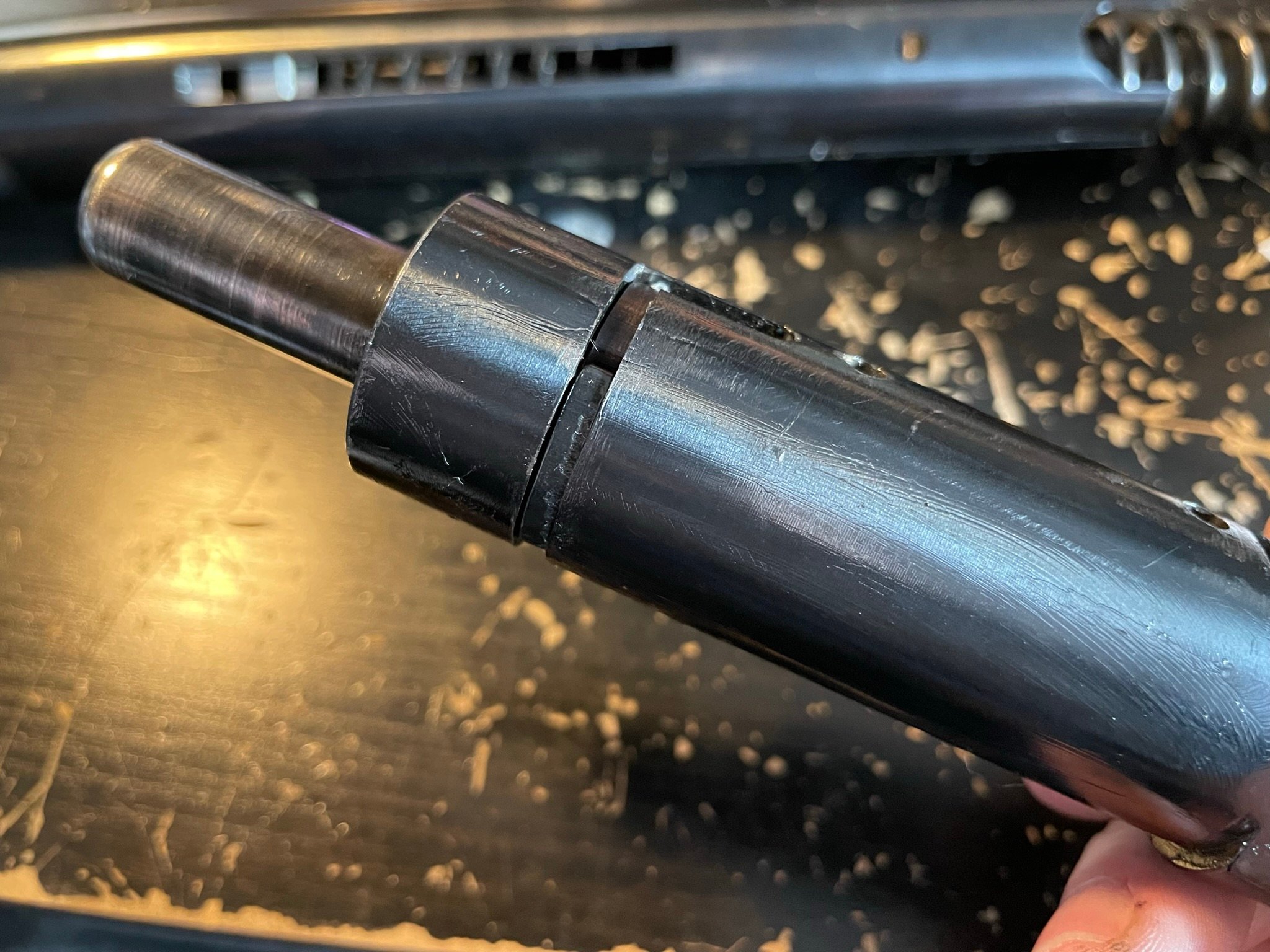

Aligner le piston et la chambre de compression comme sur la photo :

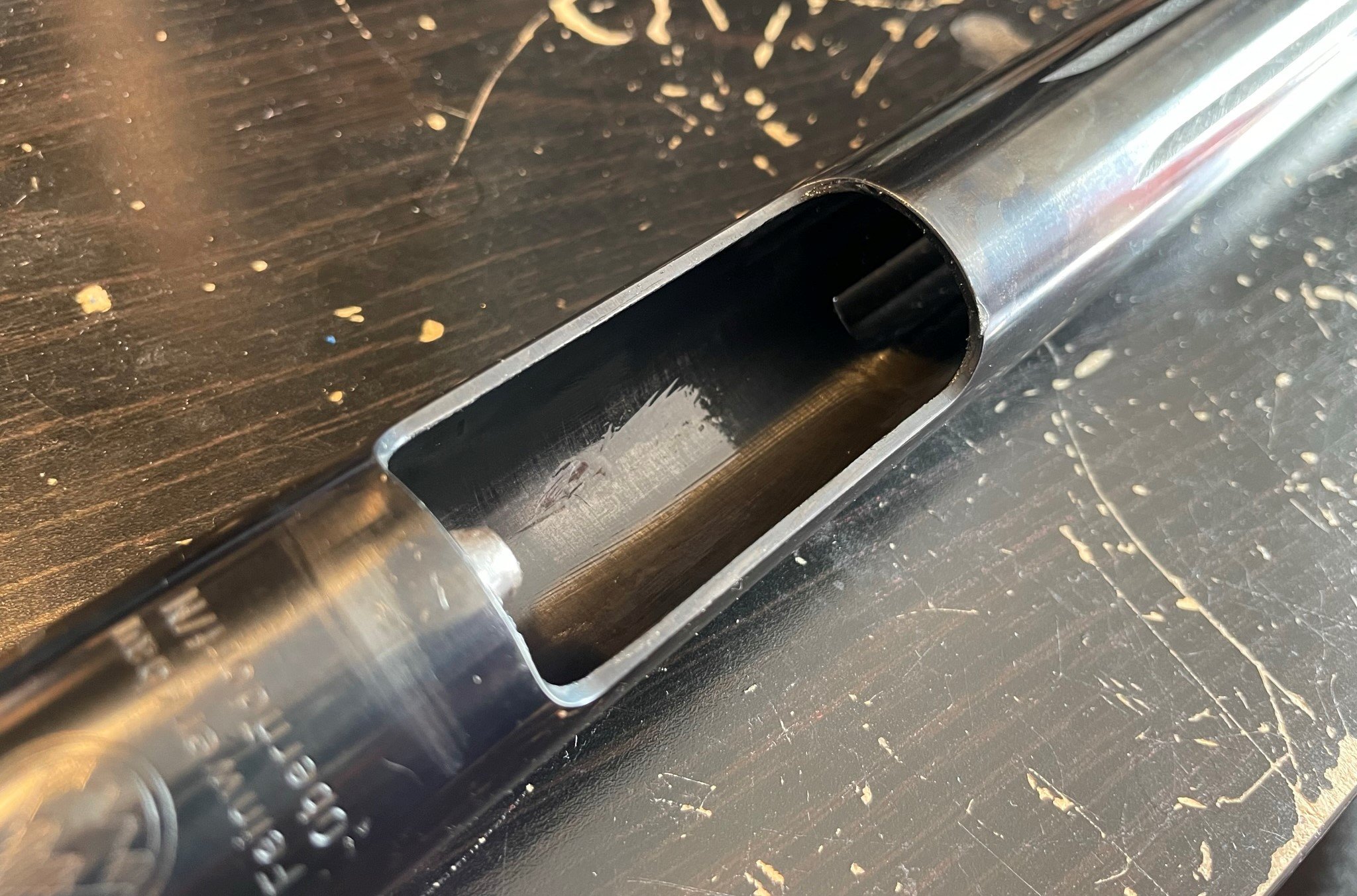

Graisser avec le doigt avec de la graisse lithium là où va revenir la chambre de compression :

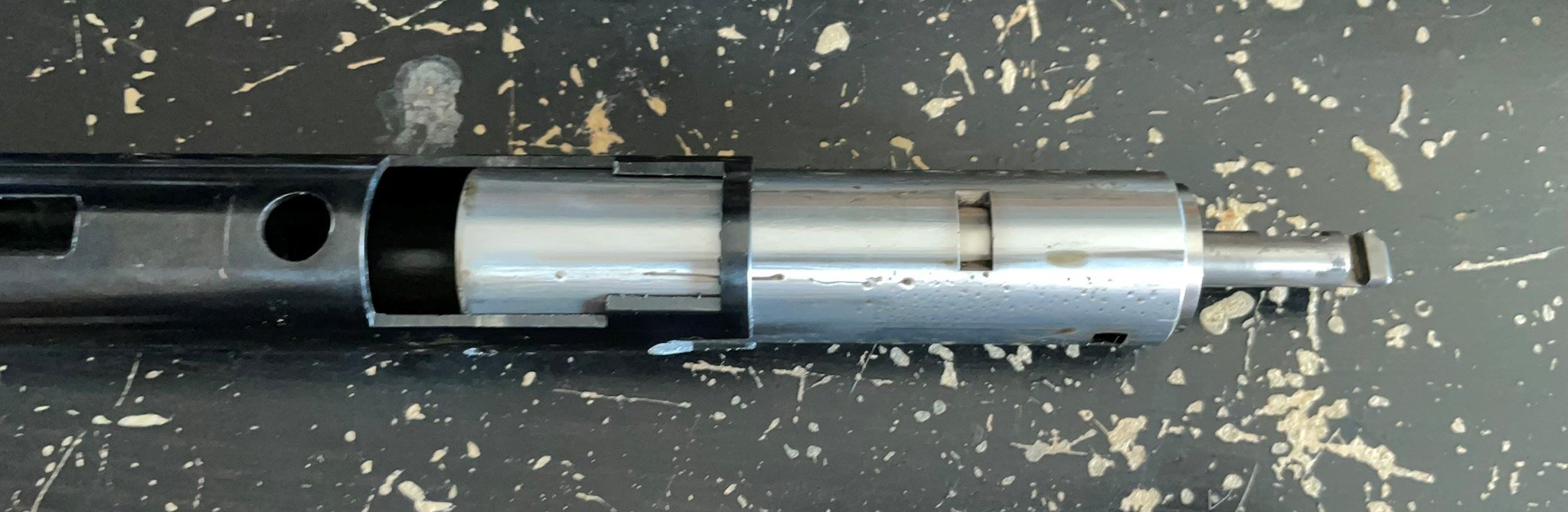

Insérer la chambre de compression avec son piston.

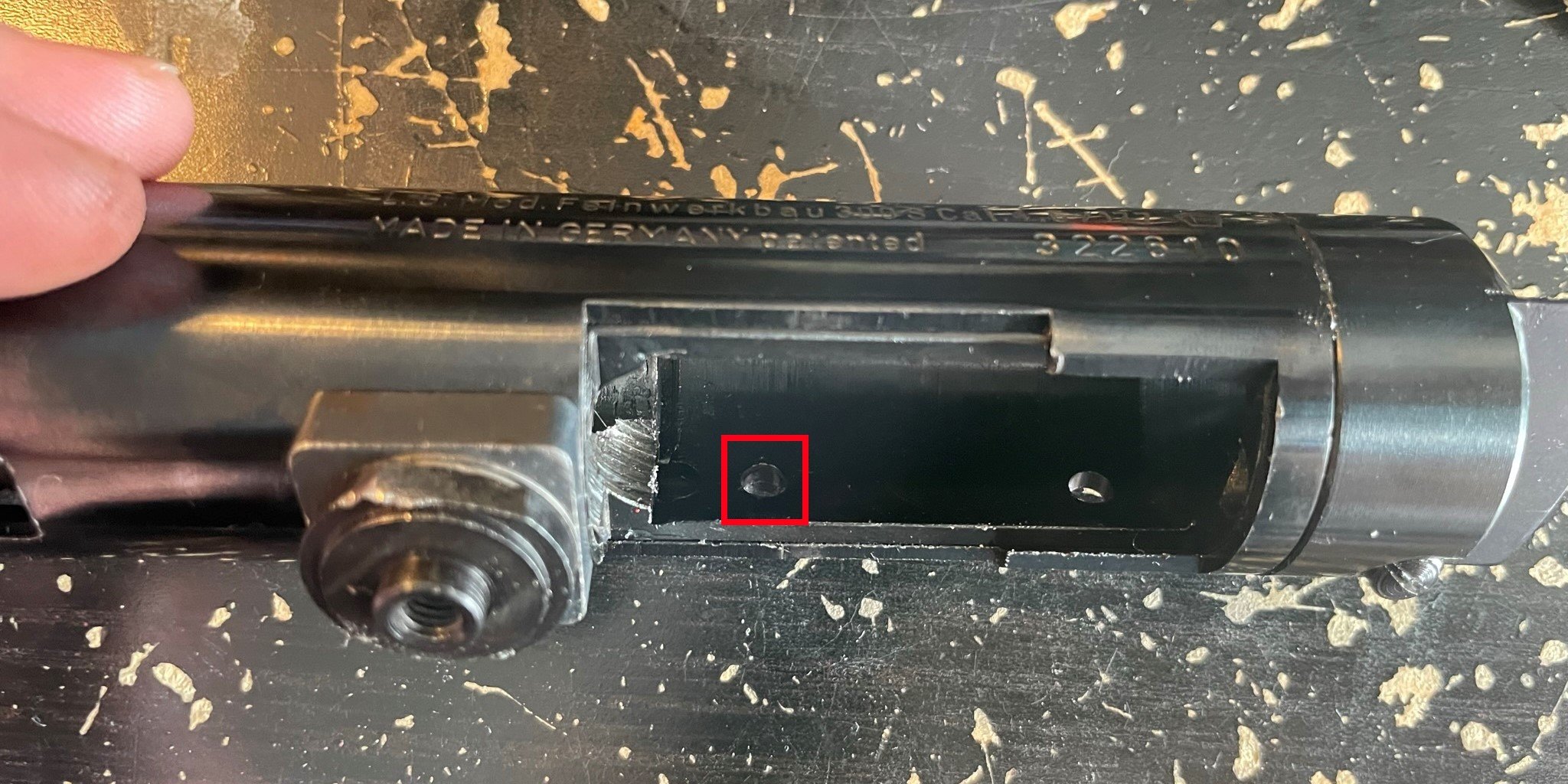

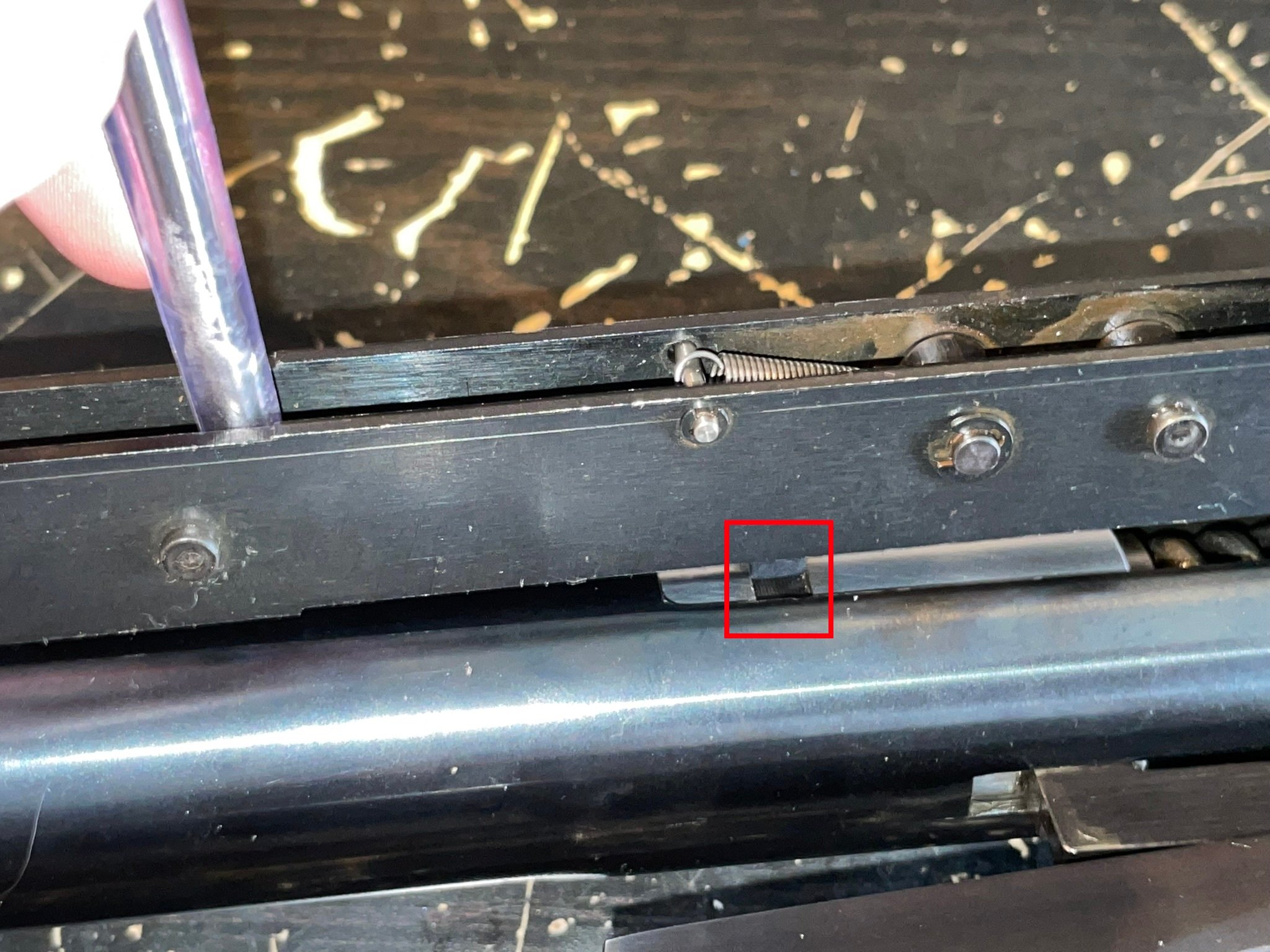

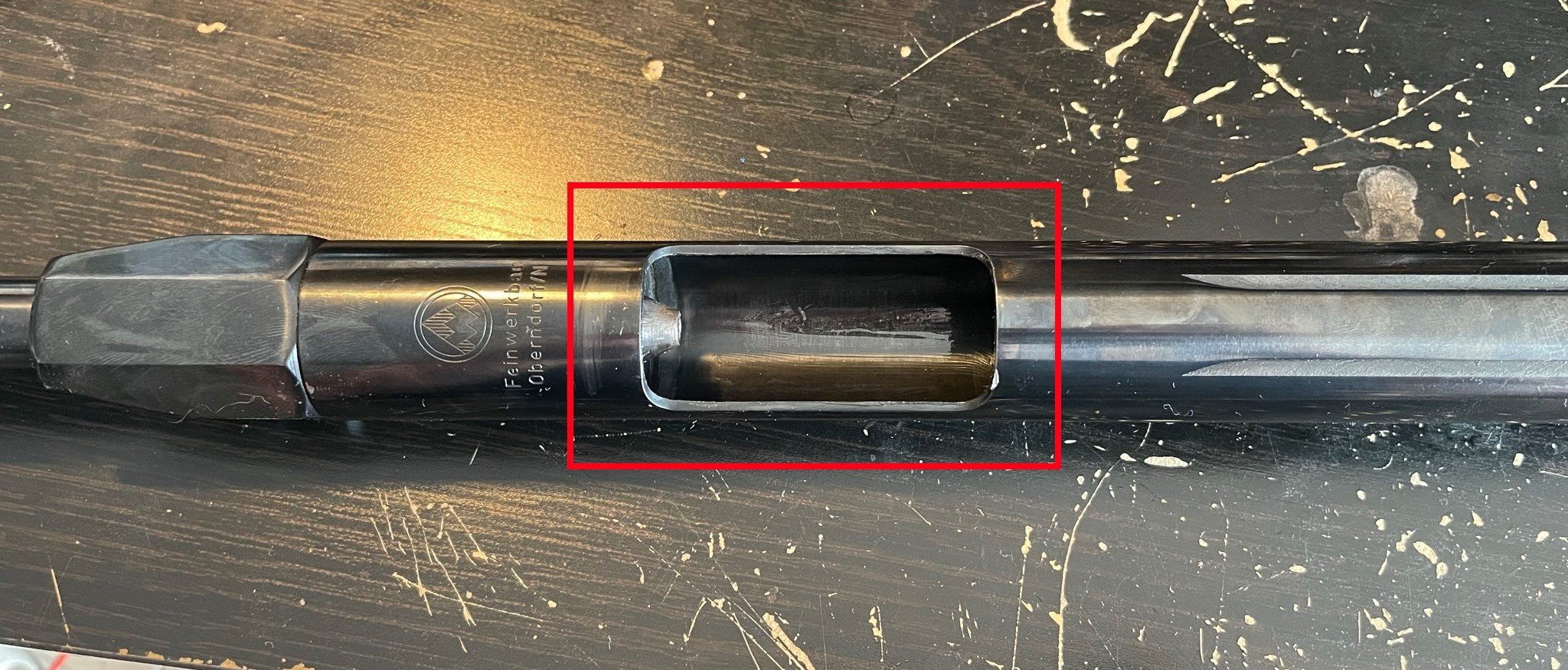

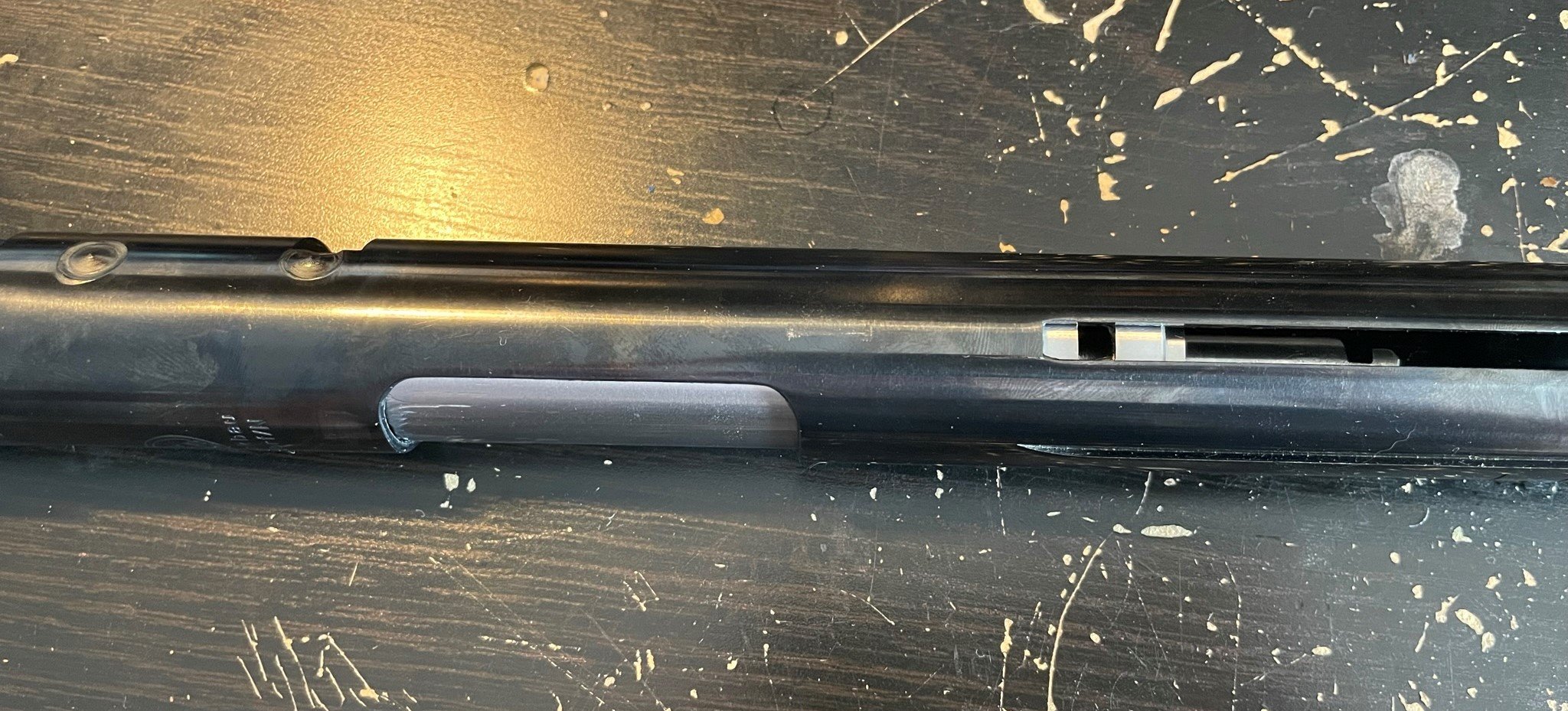

Il faut que l’encoche pour le levier d’armement et pour la crémaillère soient visibles comme sur les photos suivantes.

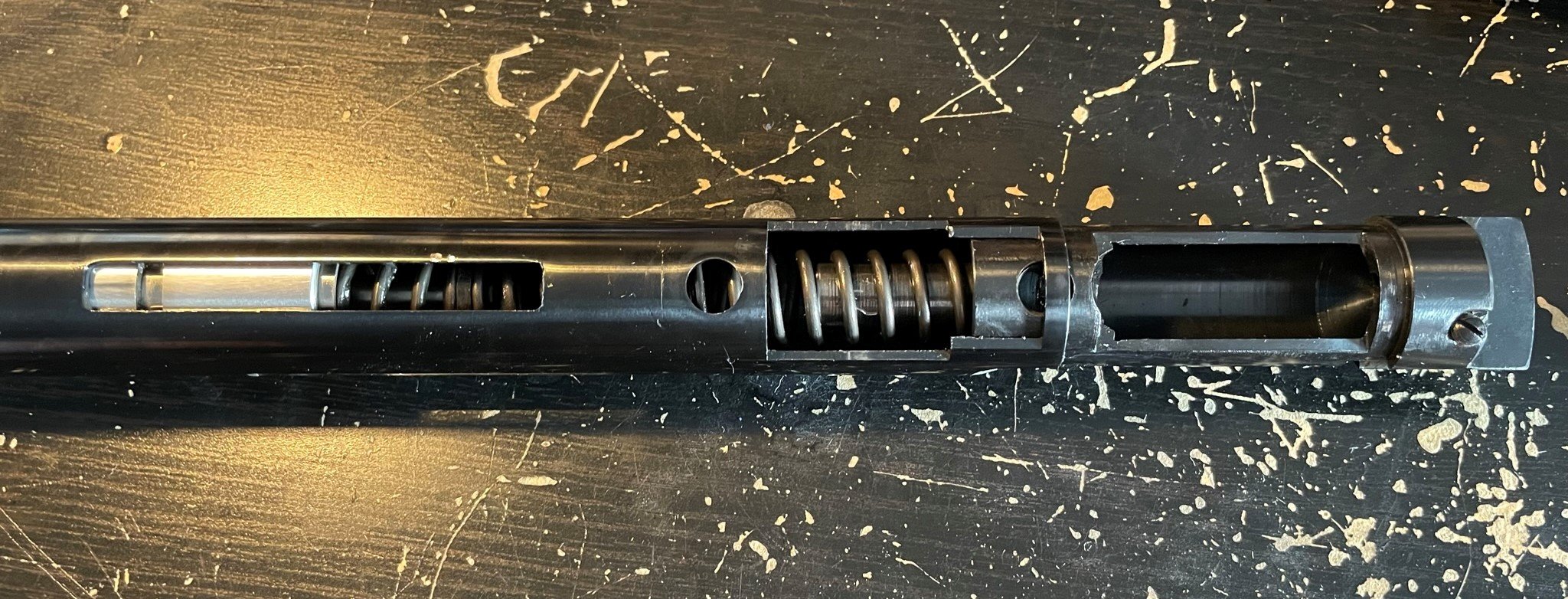

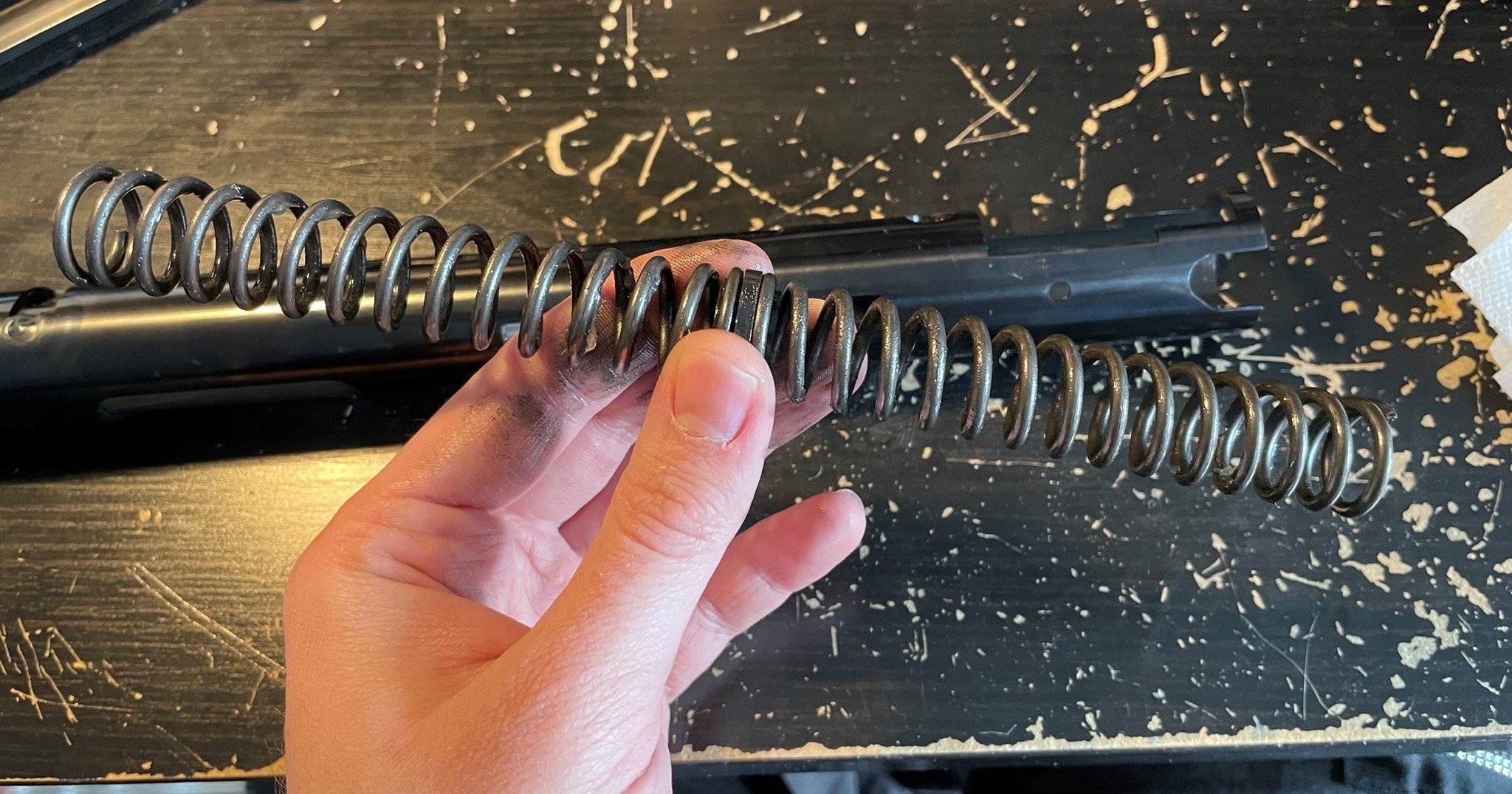

Graisser le ressort et le remettre à sa place :

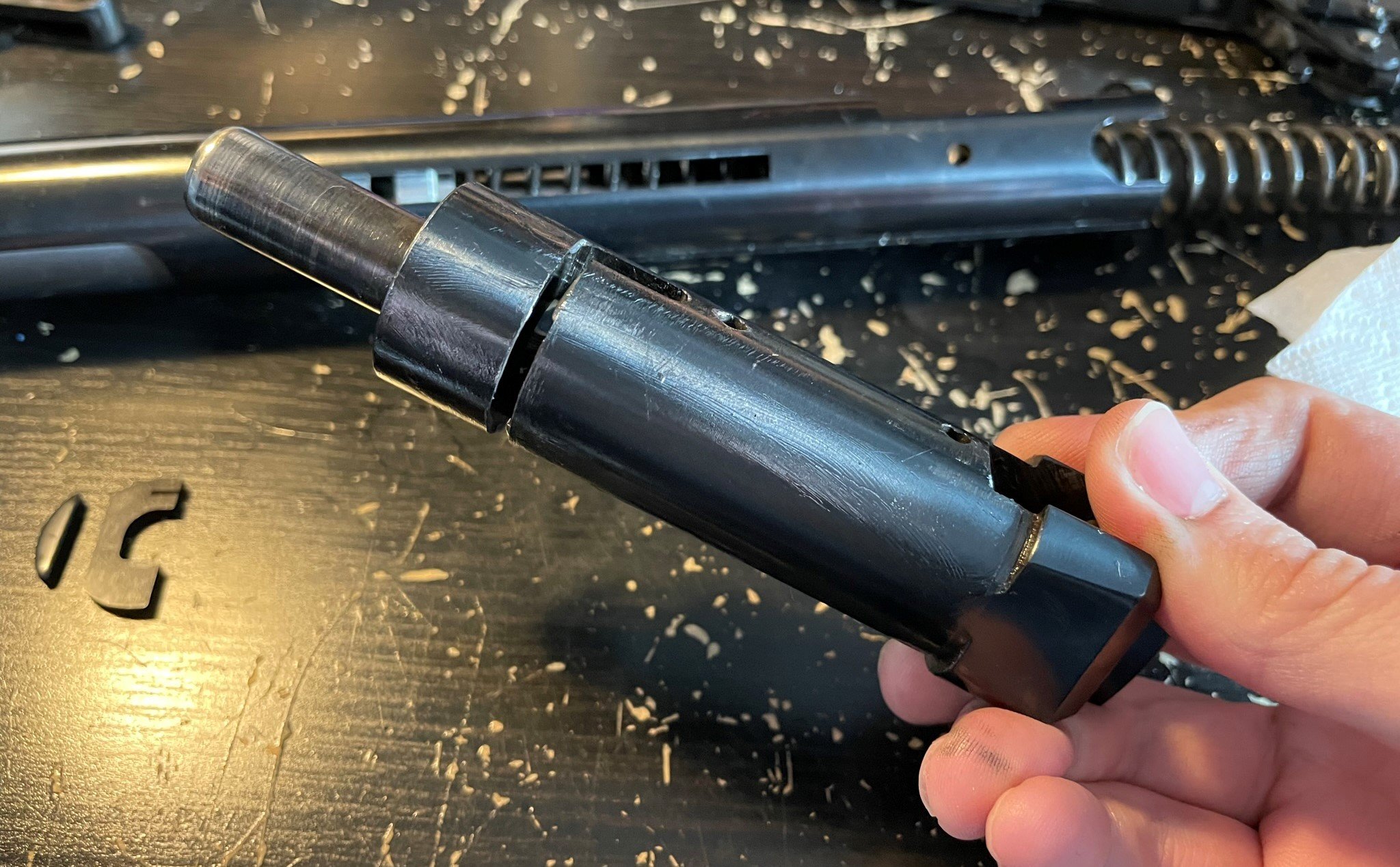

Graisser la pièce en bleu de tout à l’heure (non j’ai toujours pas trouvé de meilleur nom !) et la réinsérer à sa place :

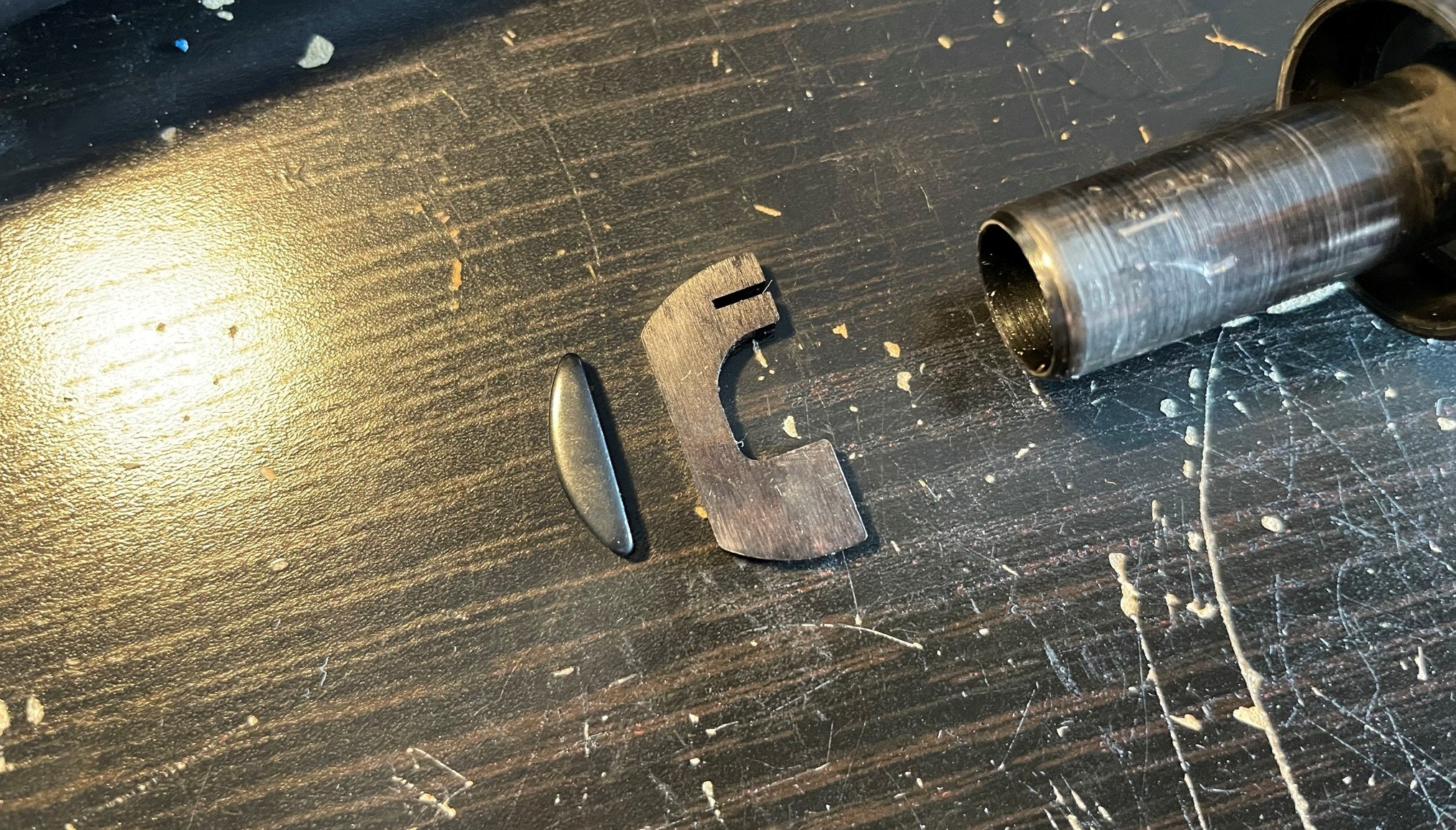

Faire attention à bien remettre les petites pièces dedans :

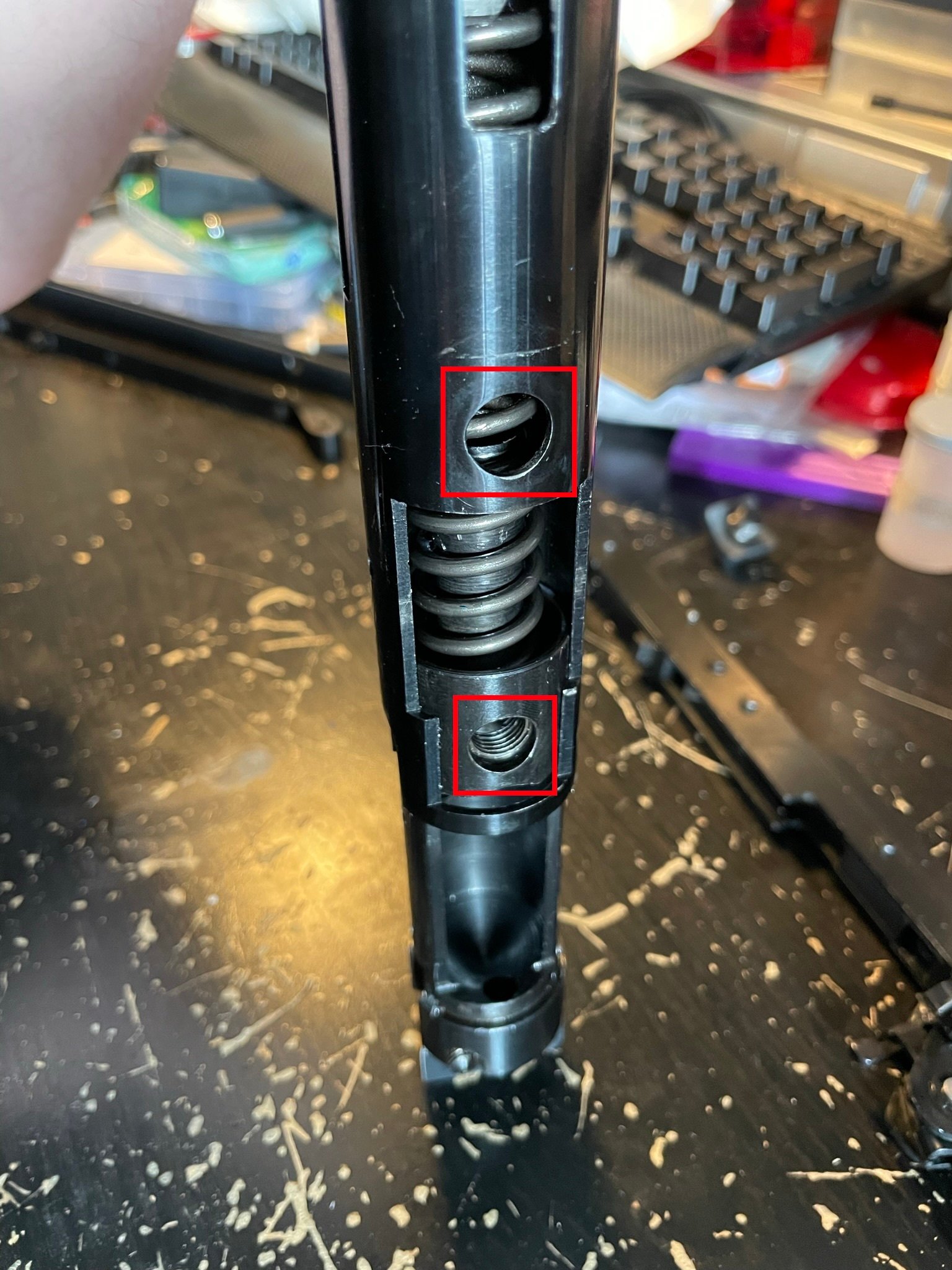

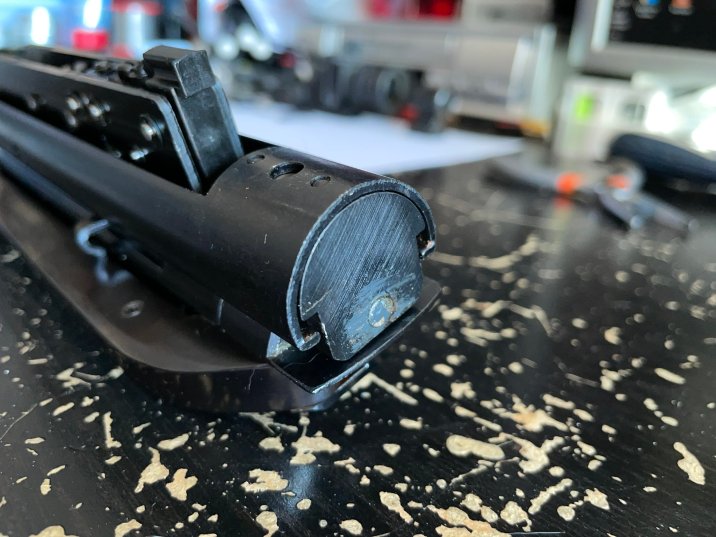

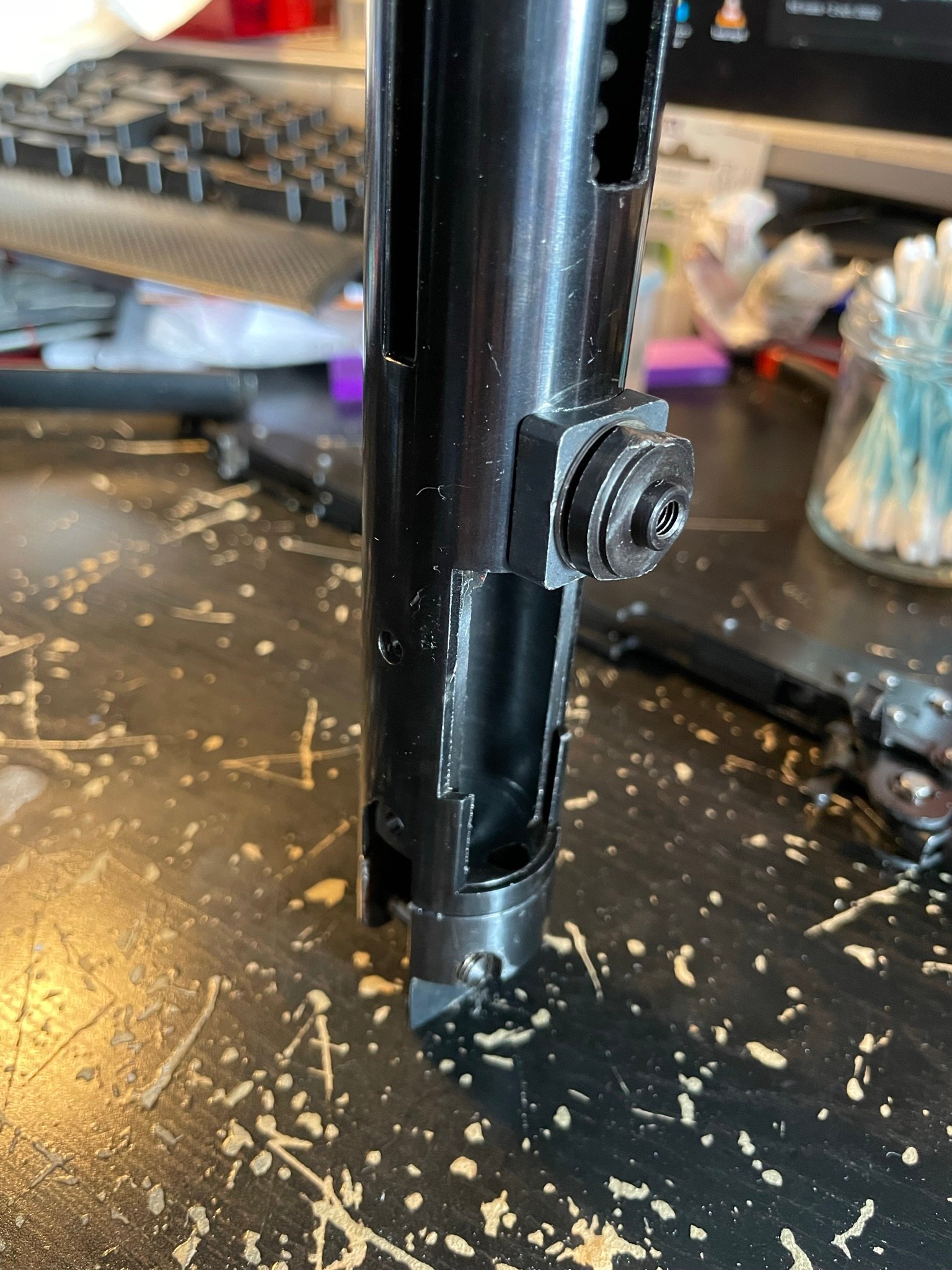

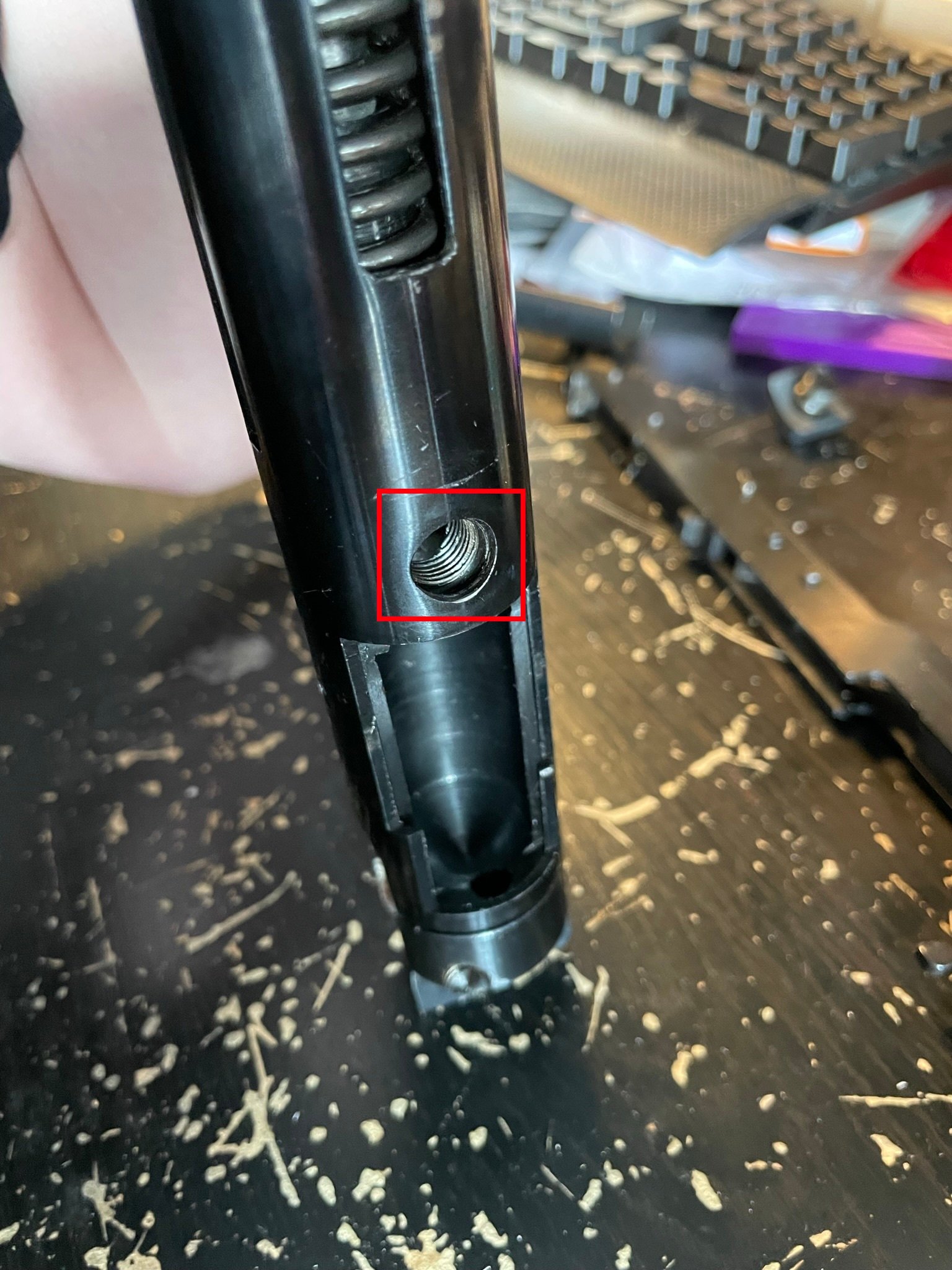

Mettre la carabine en position verticale et faire pression sur la pièce et le ressort pour pouvoir remettre la vis de blocage :
IMG_9549.JPEG IMG_9551.JPEG

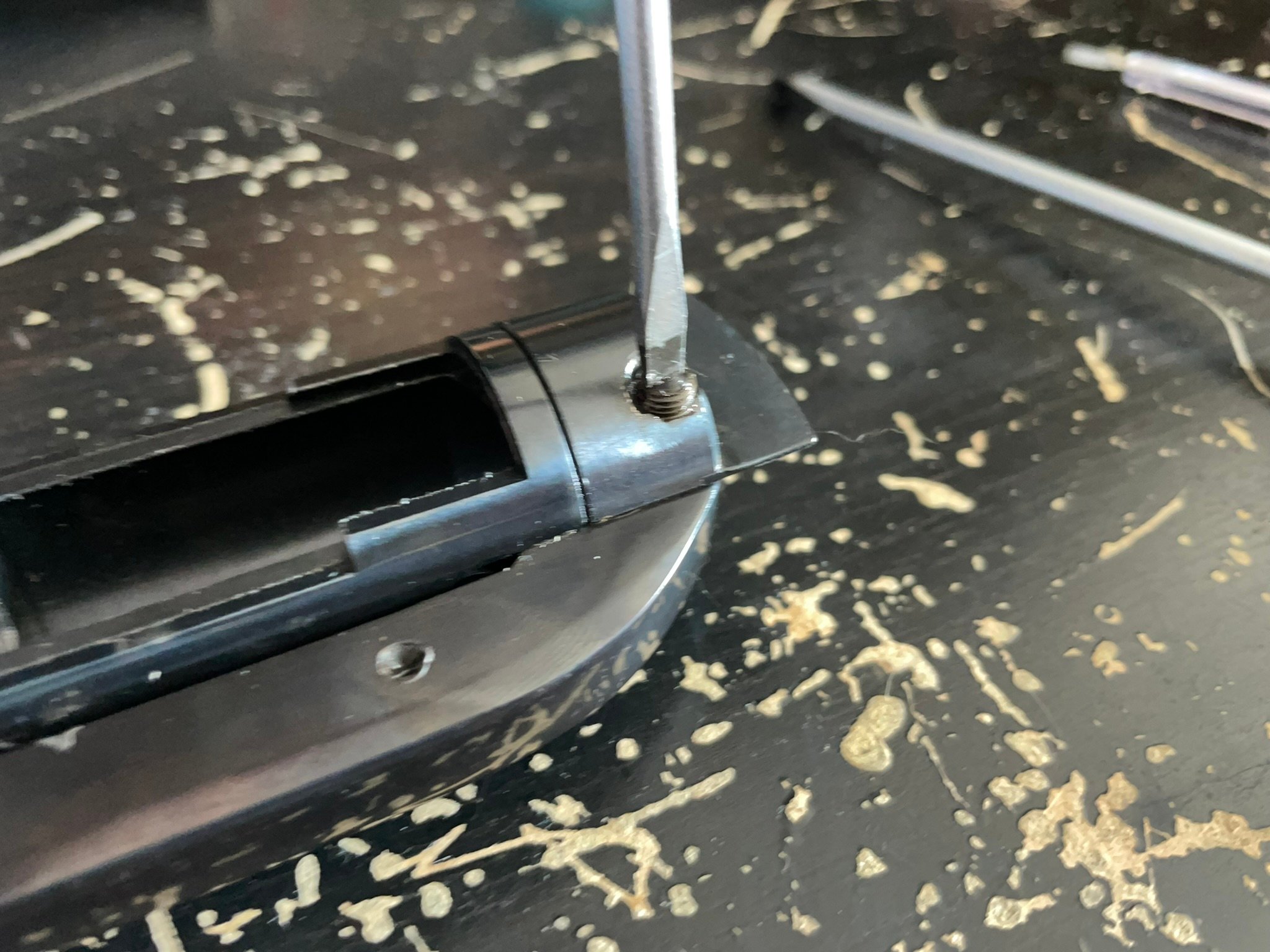

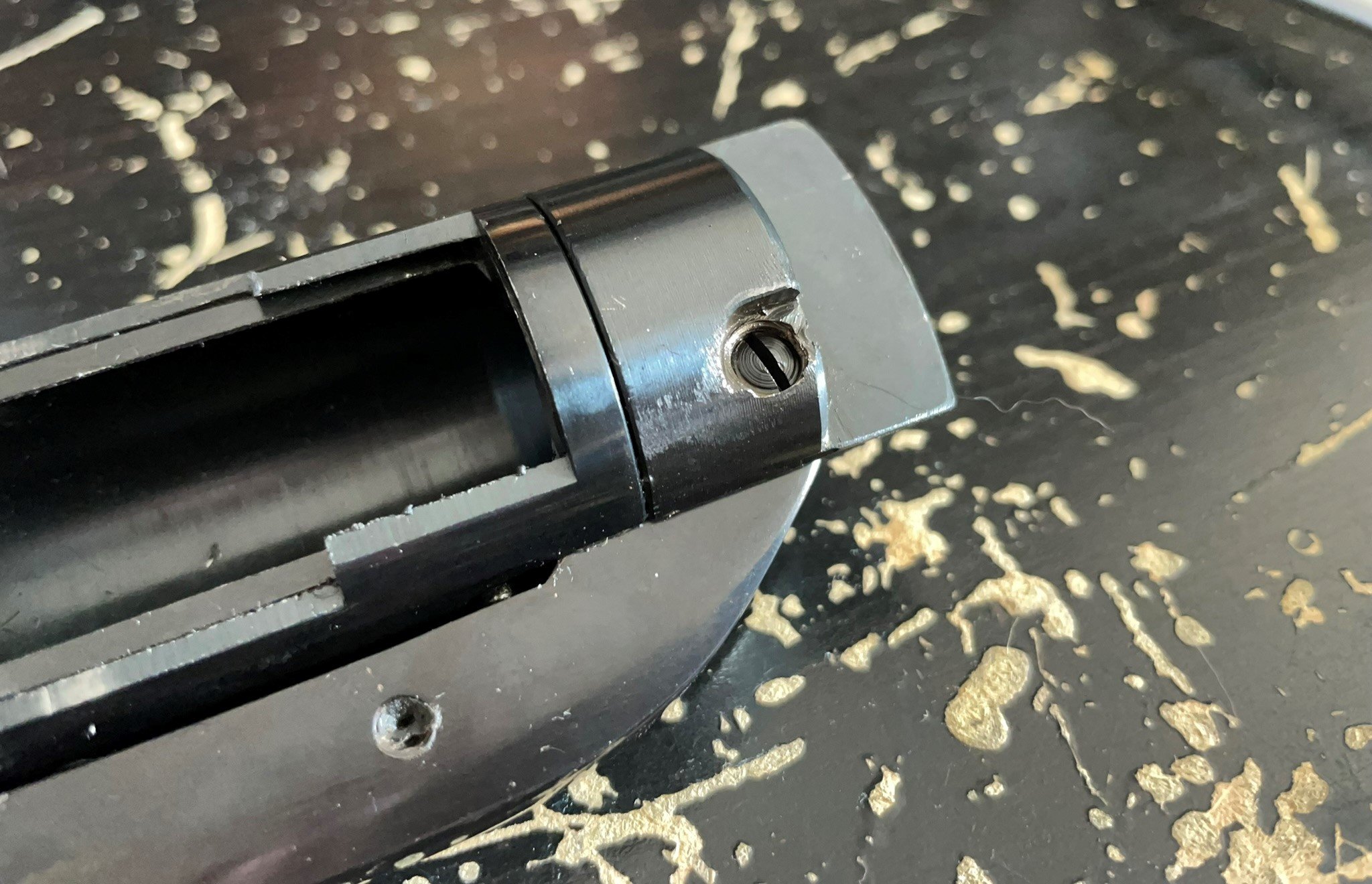

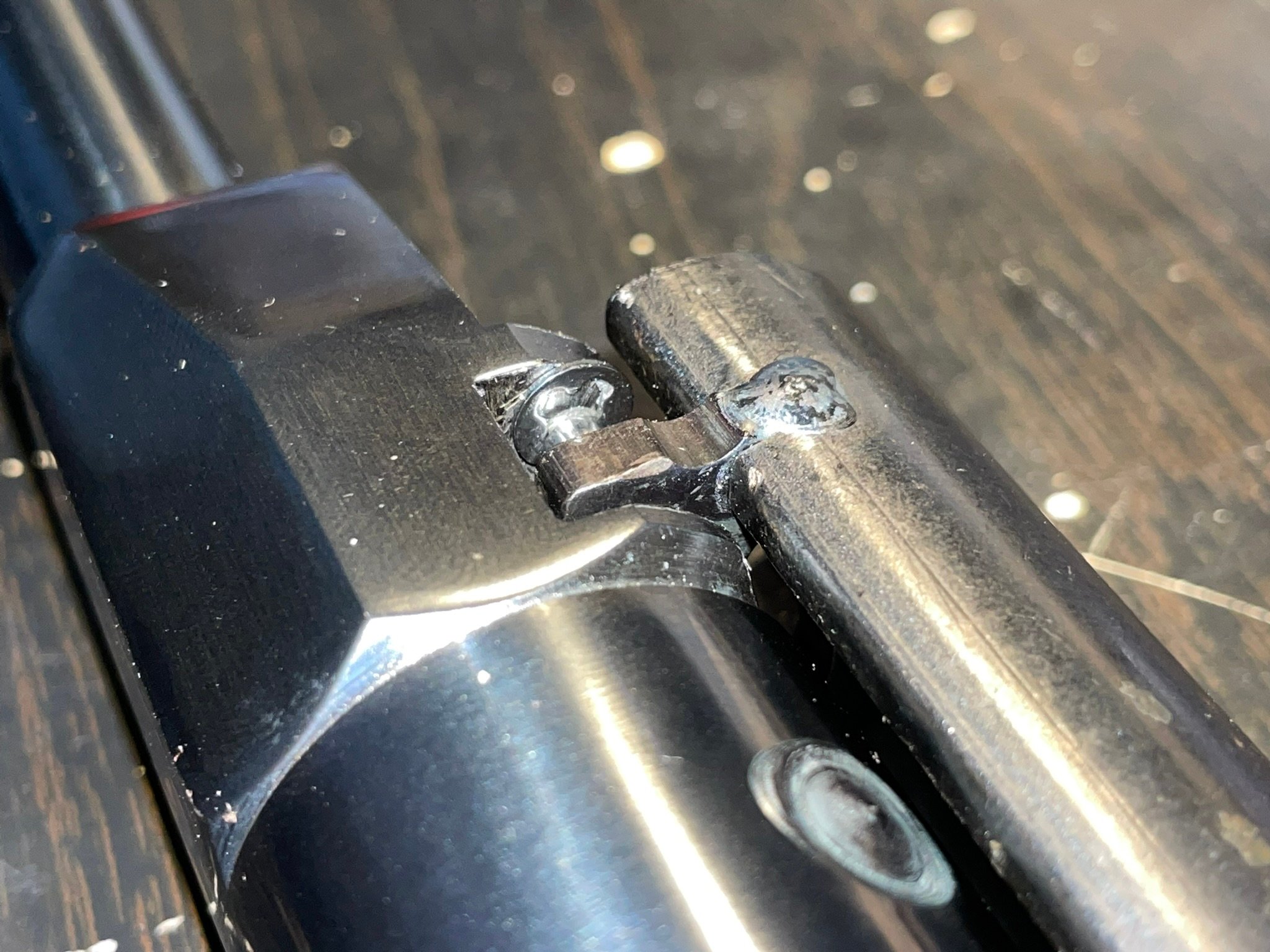

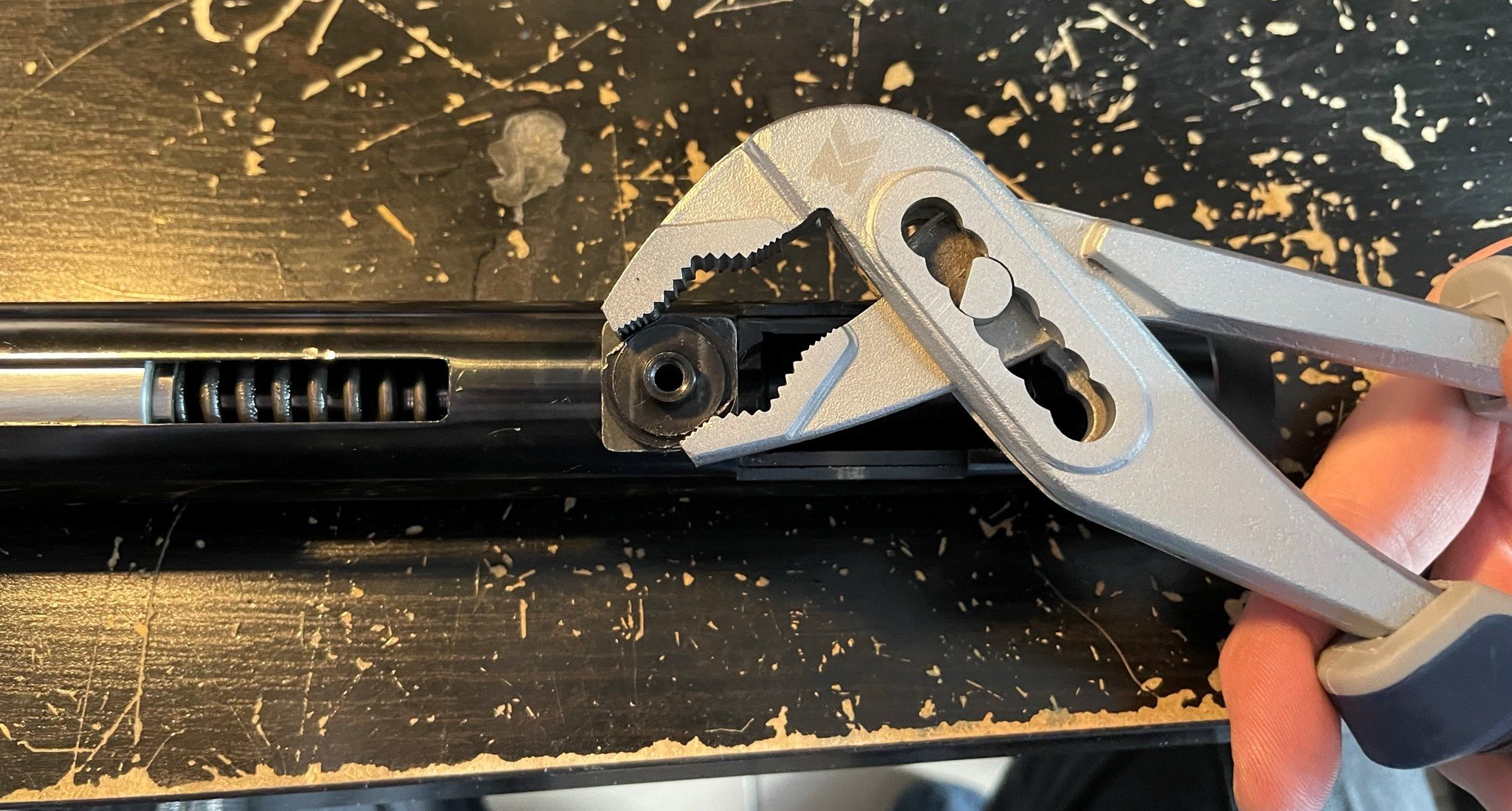

Revisser la vis de blocage à la main puis finir avec une pince :

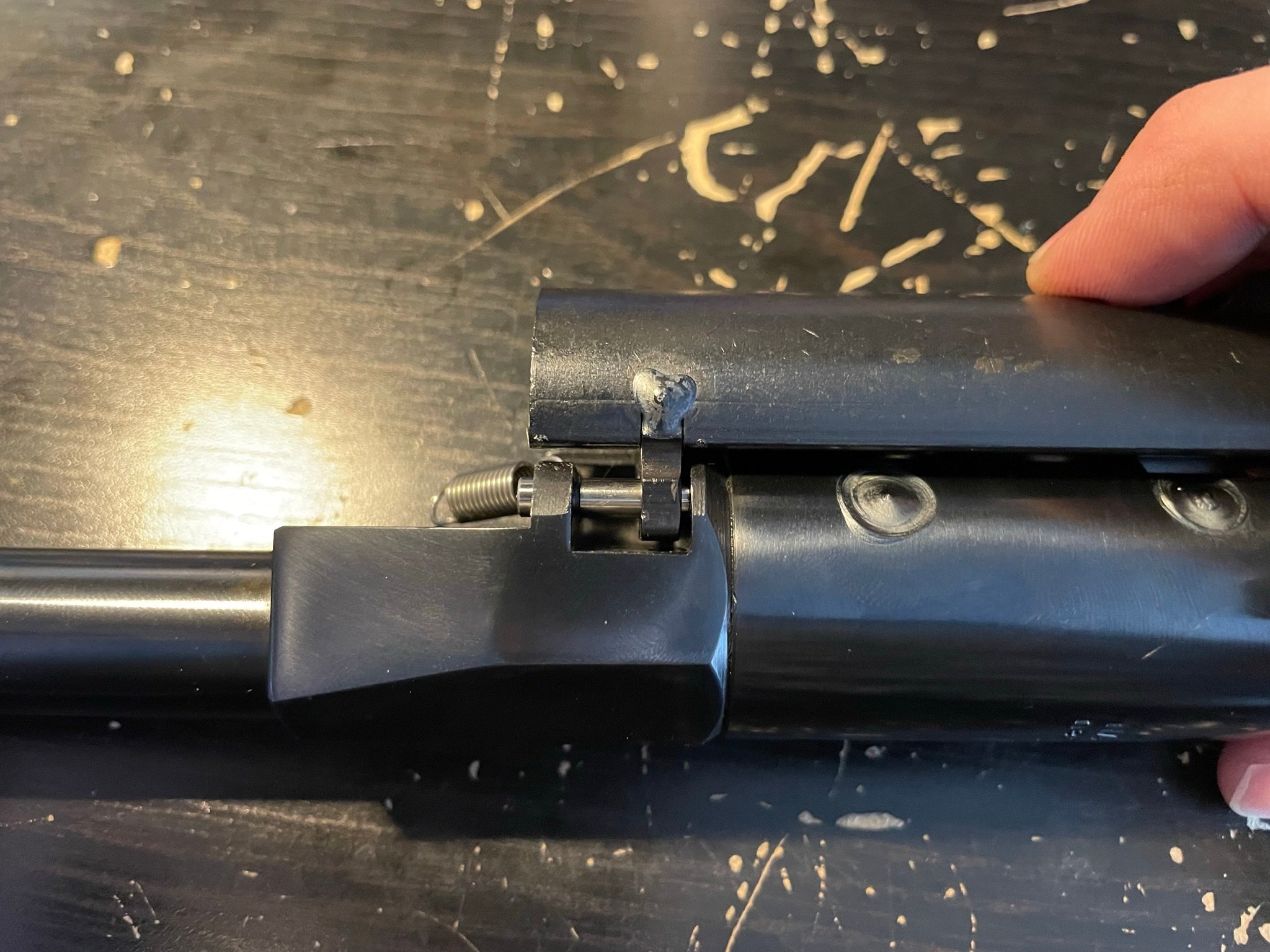

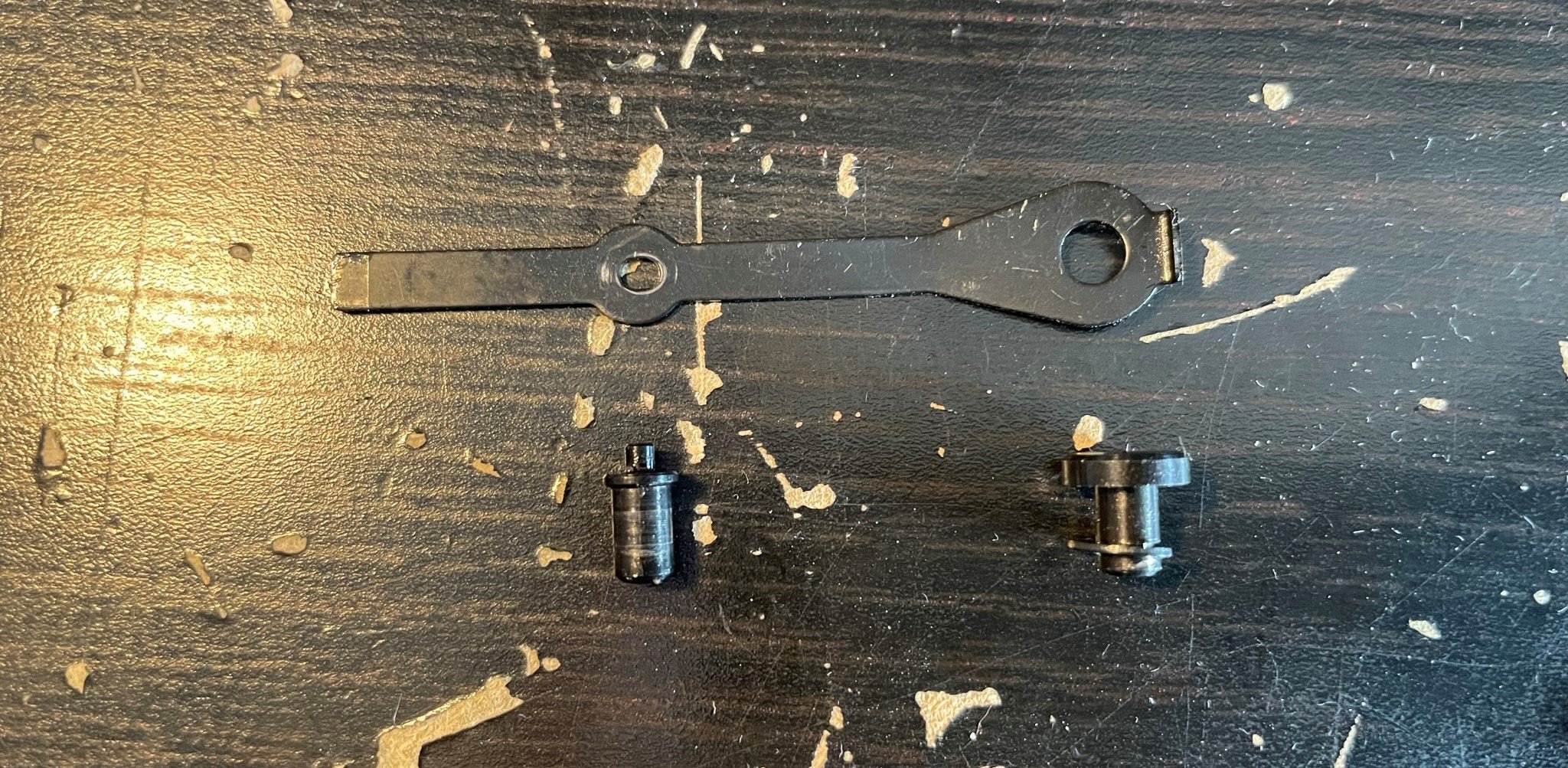

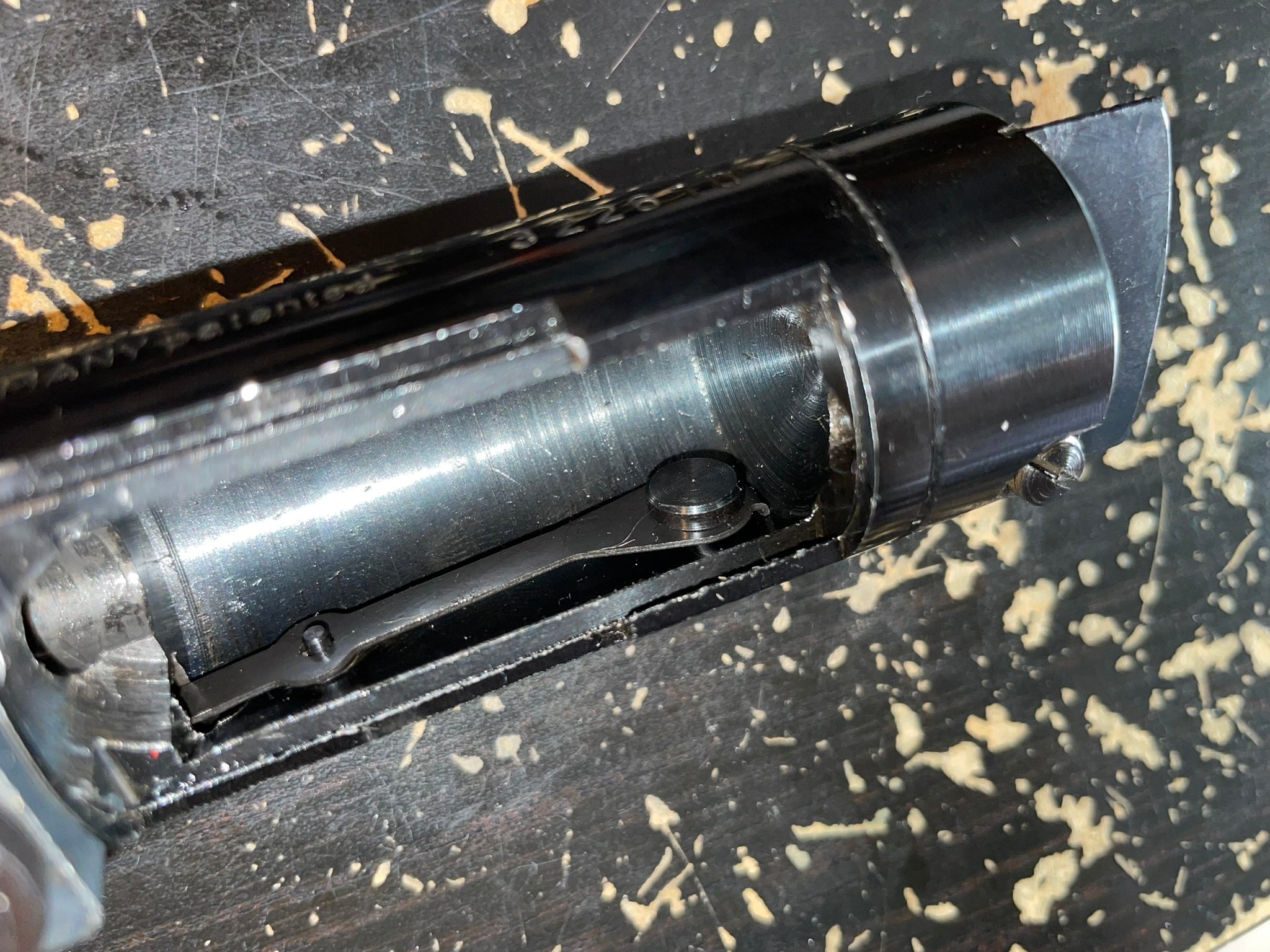

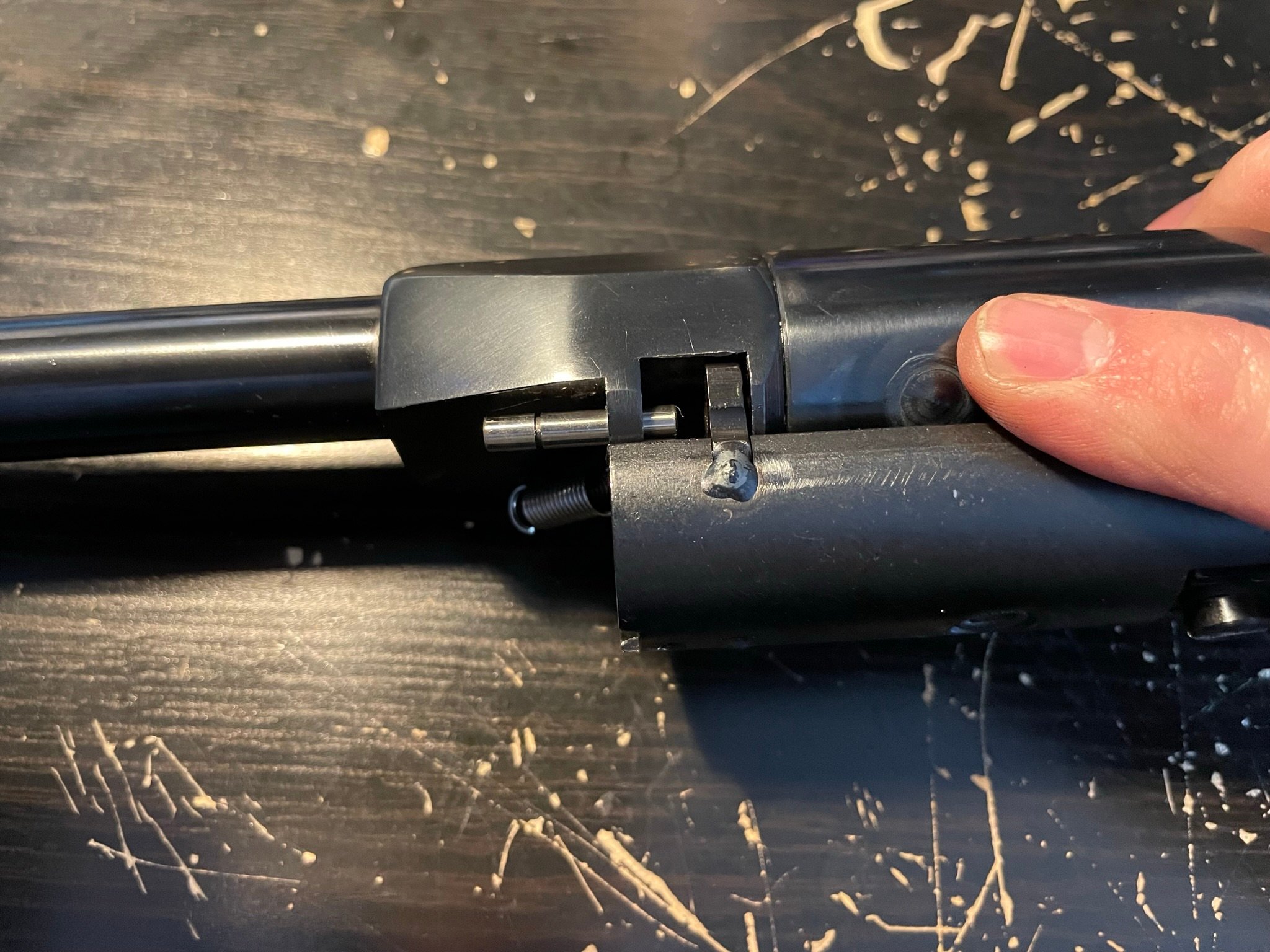

Il faut remettre ensuite le ressort de sécurité :

Mettre la première goupille :

Puis le ressort :

Puis la seconde goupille avec son circlip :

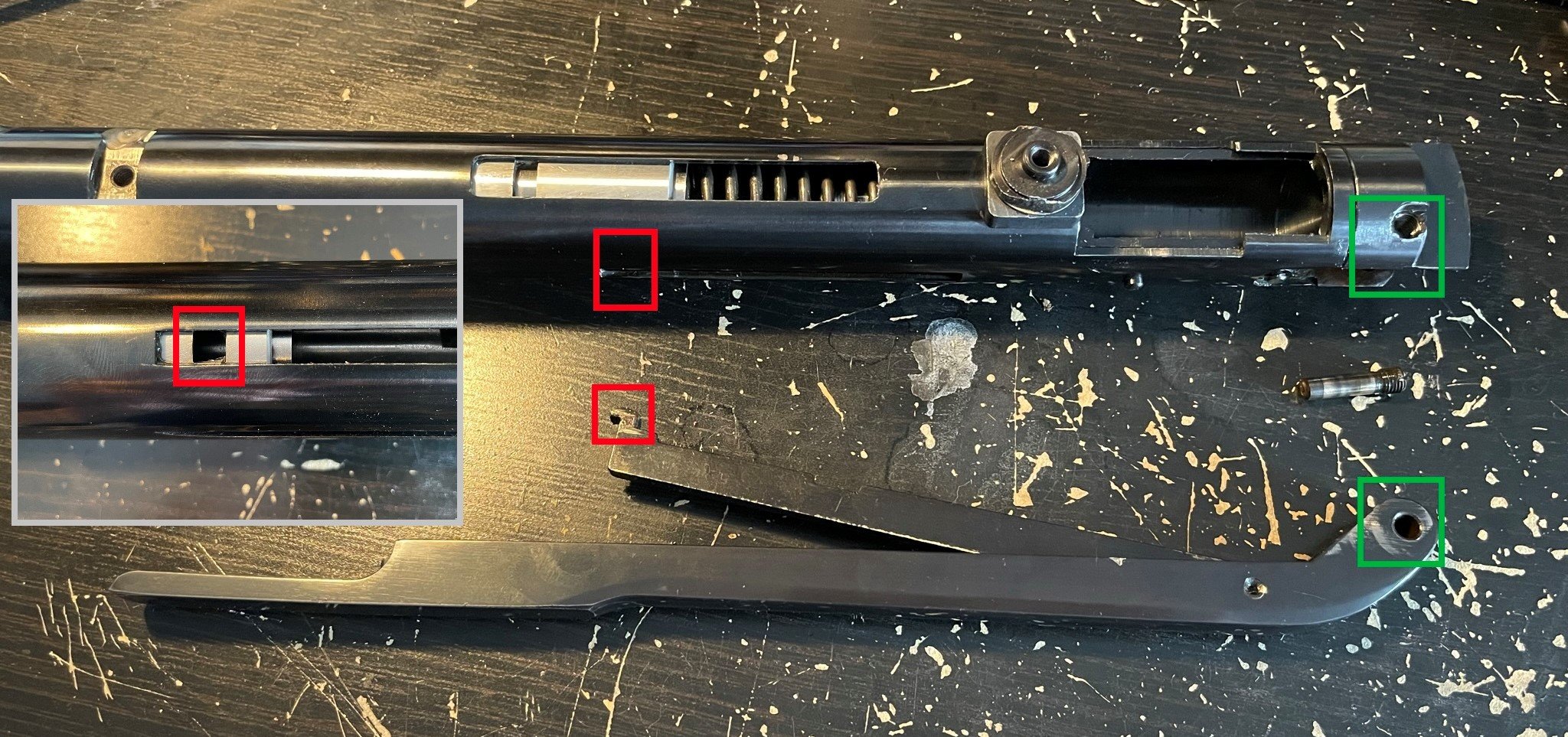

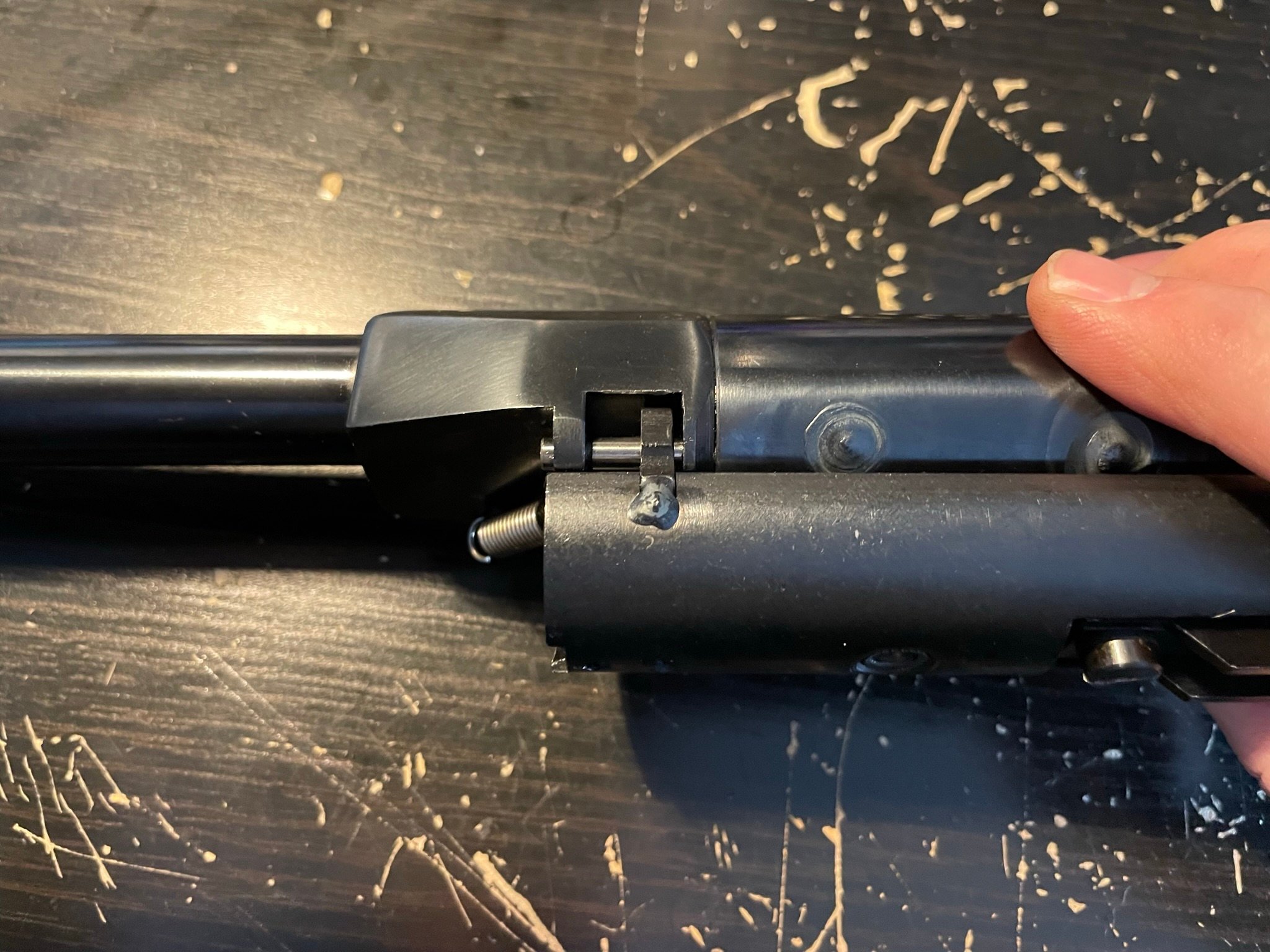

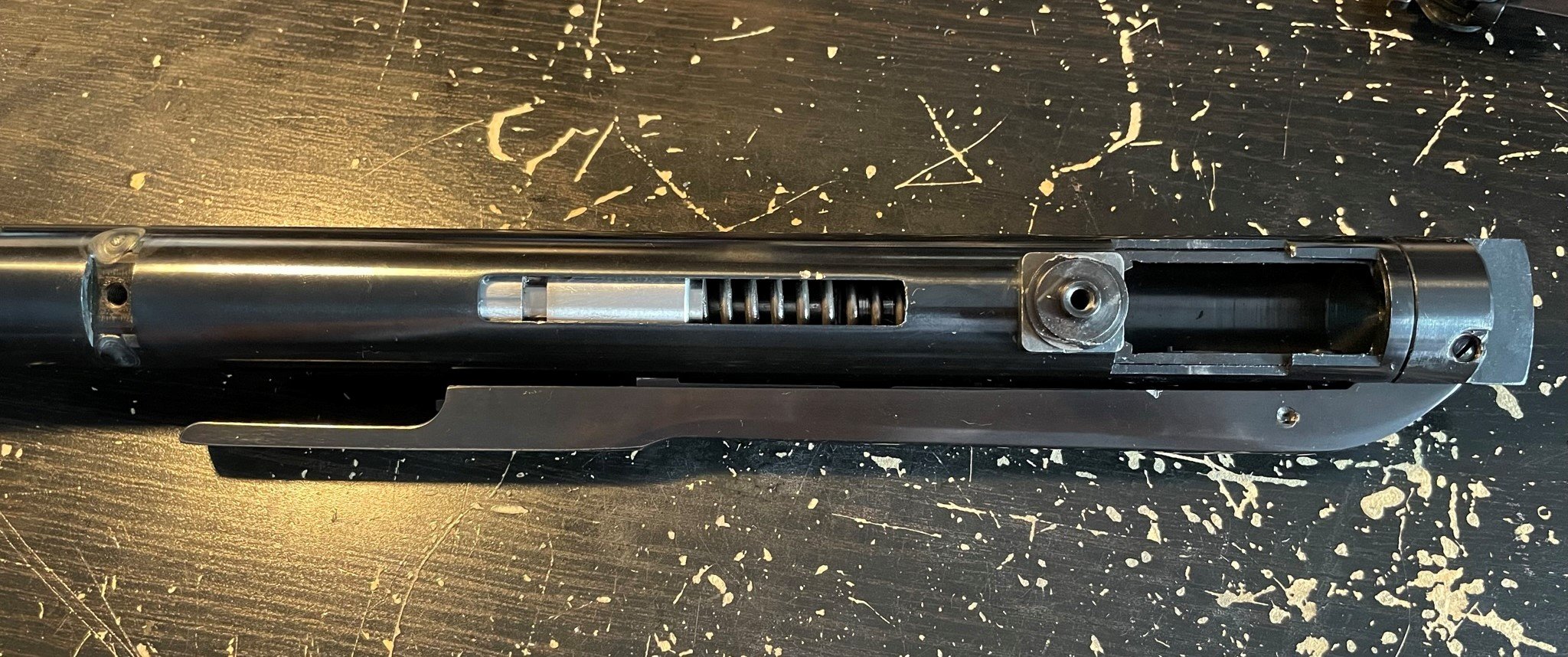

Remettre et revisser le bras d’armement en le mettant bien dans l’encoche dédiée sur la chambre de compression :

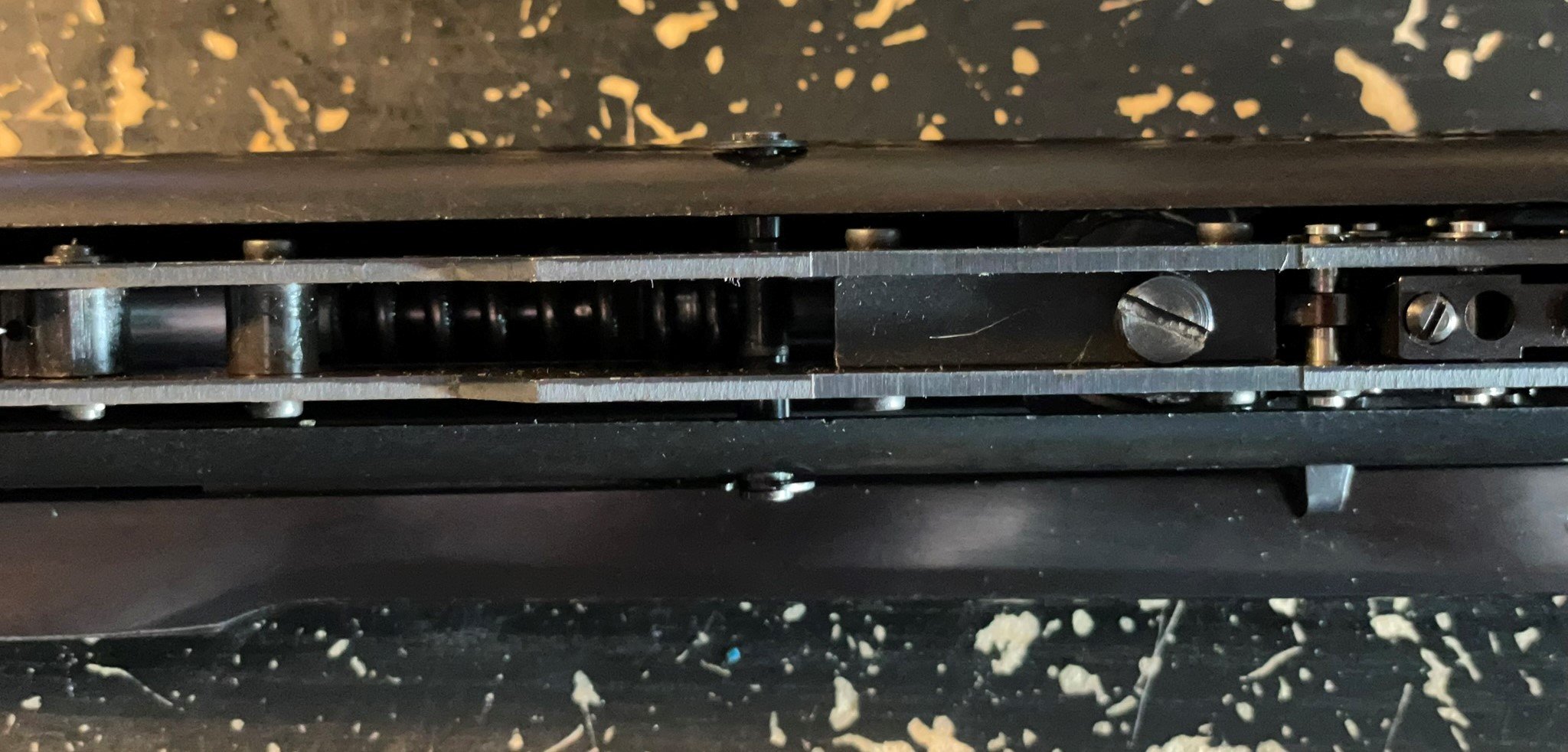

Remettre ensuite le bloc de détente :

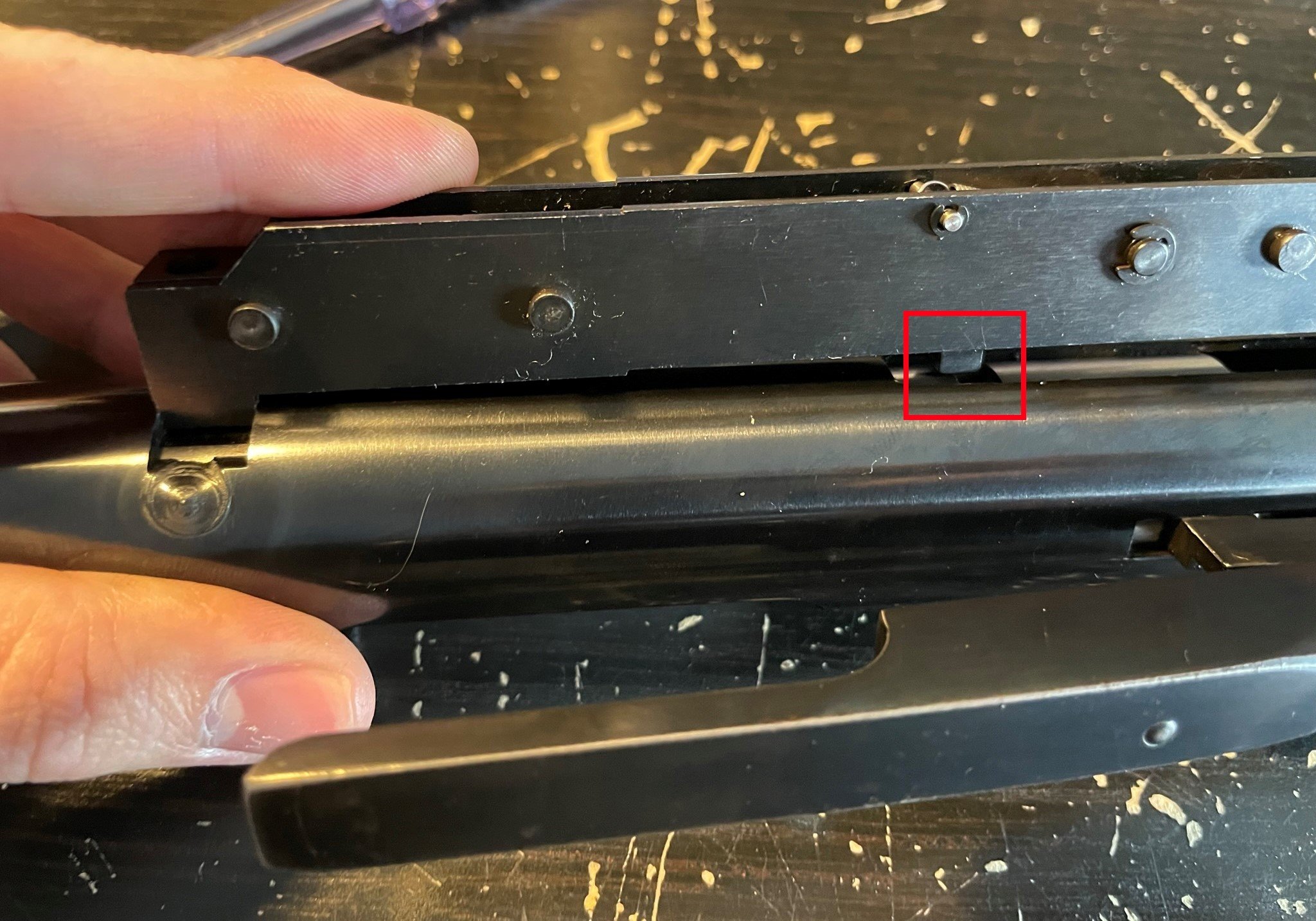

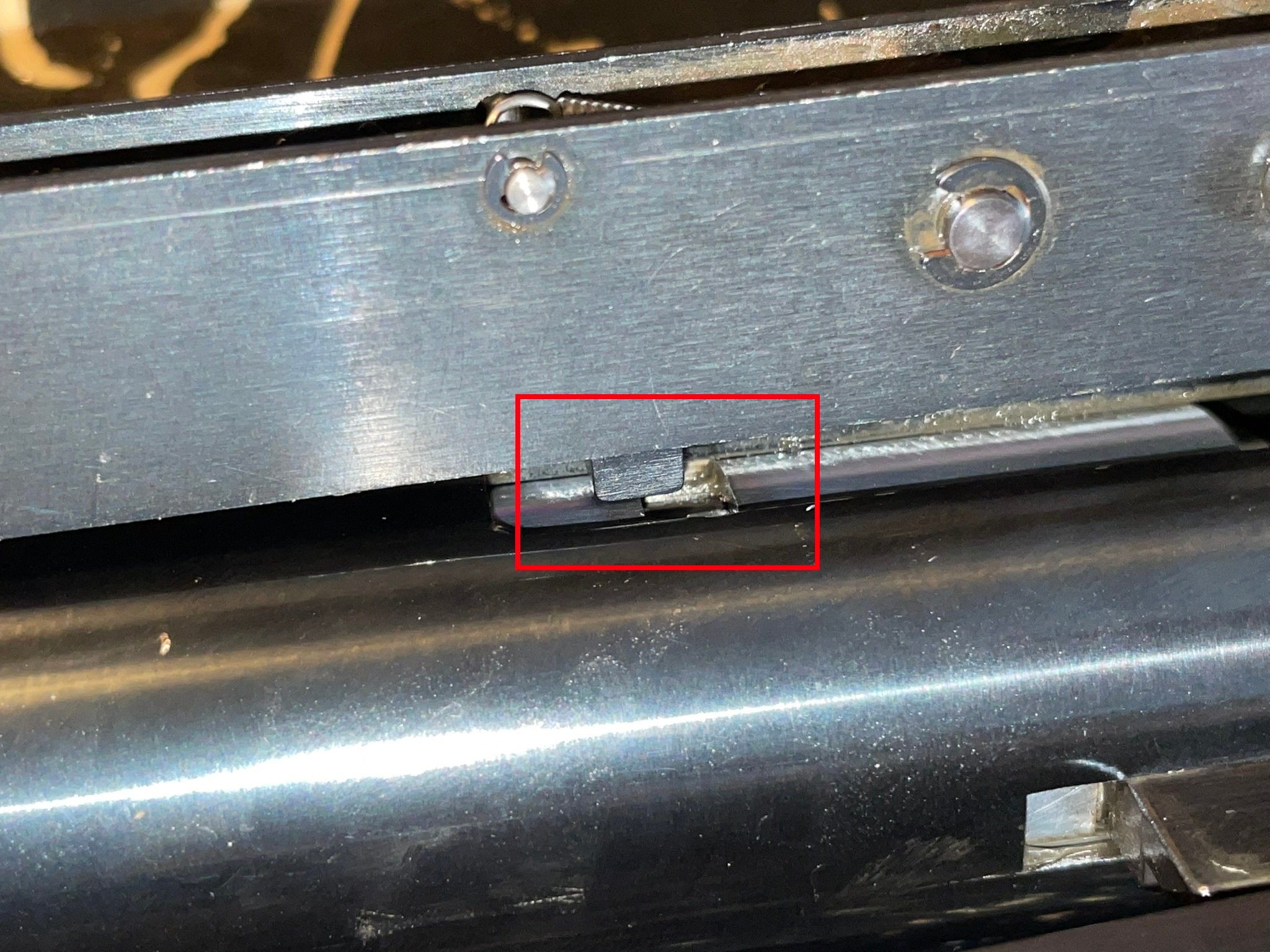

Lors de la dépose du bloc, faire attention à l’insertion de la crémaillère dans l’encoche sur la chambre de compression.
Si la crémaillère est décalée par rapport à son encoche, il est possible de la pousser avec un tournevis le temps de l’insertion.

Visser le bloc de détente :

En l’état, il est désormais possible de tester que le mécanisme de chargement et de détente fonctionnent :

Il faut remettre ensuite l’ensemble du système d’anti-retour :

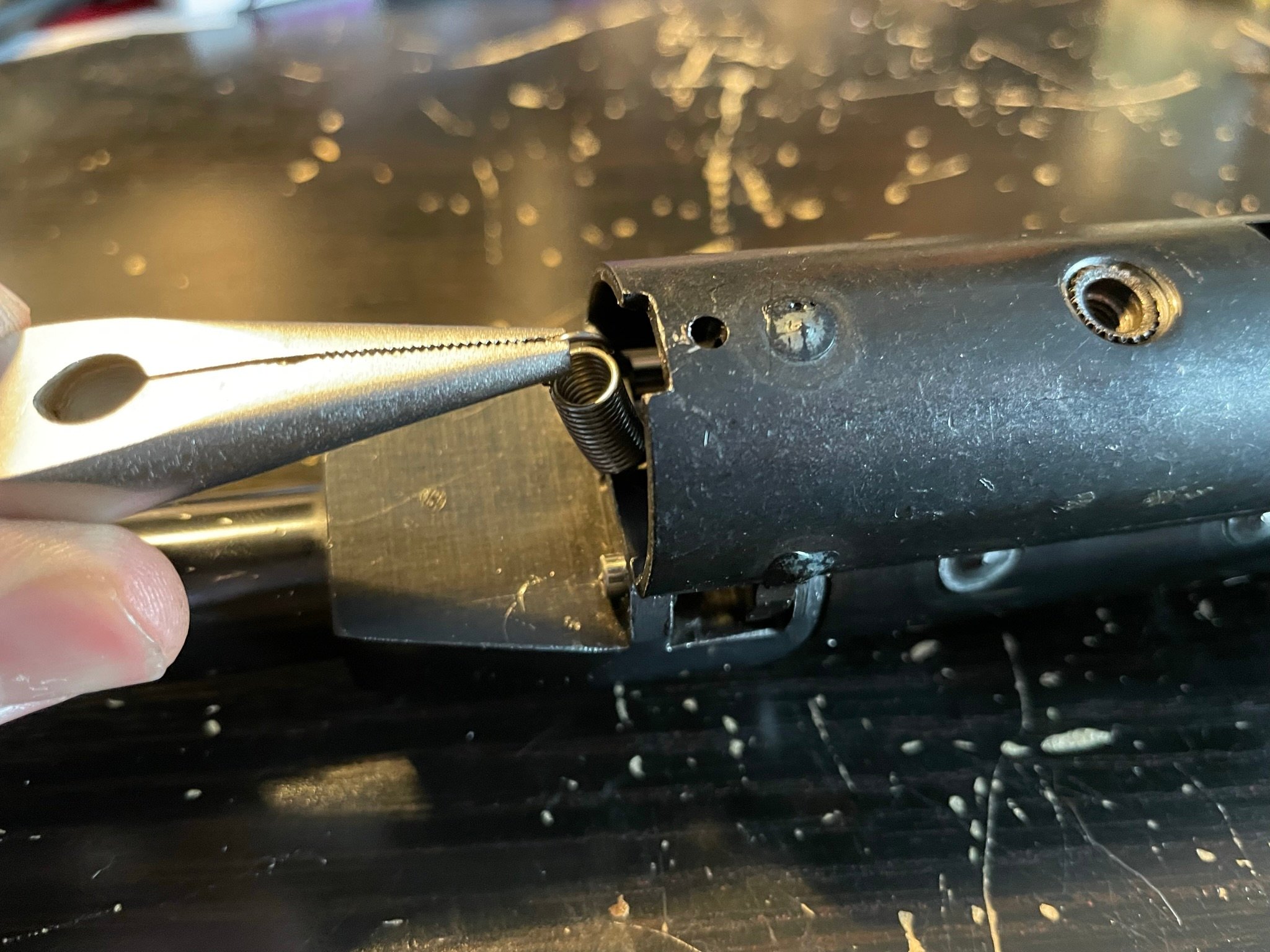

Remettre le ressort :

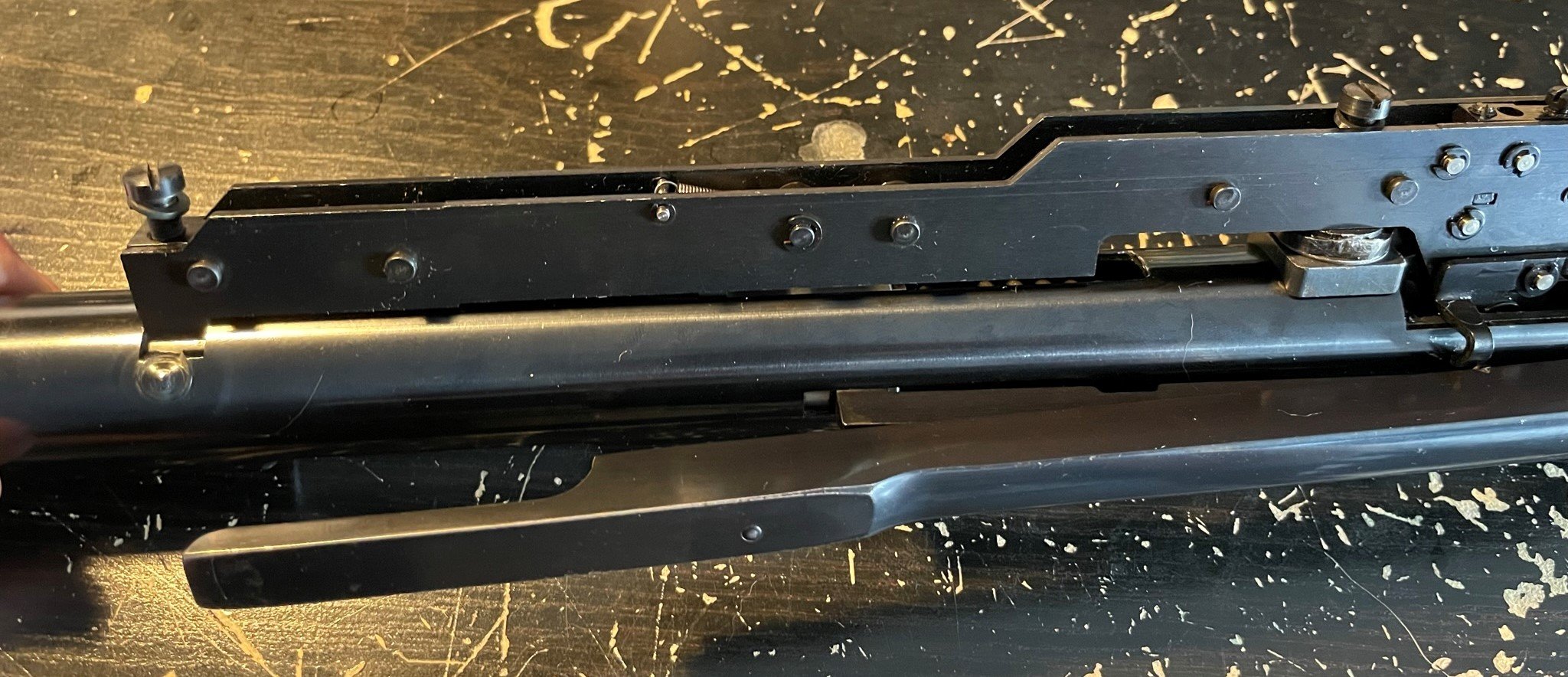

Déposer la grande pièce métallique :

Remettre les goupilles des deux côtés avec les circlips :

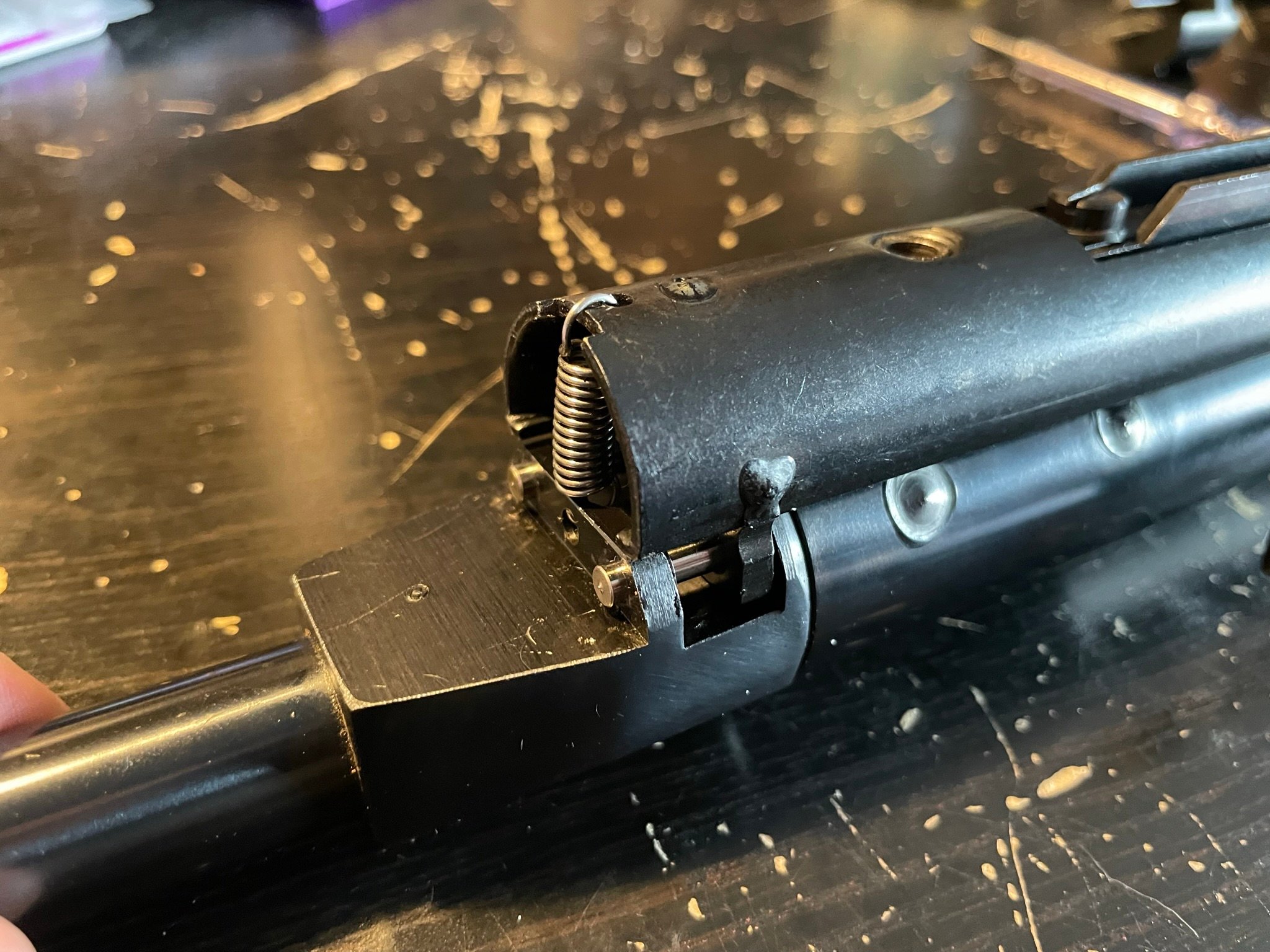

Attacher le ressort à la grande pièce métallique :

Remettre l’angle de guidage :

Puis la goupille centrale :

Déposer doucement la crosse en bois et la revisser :

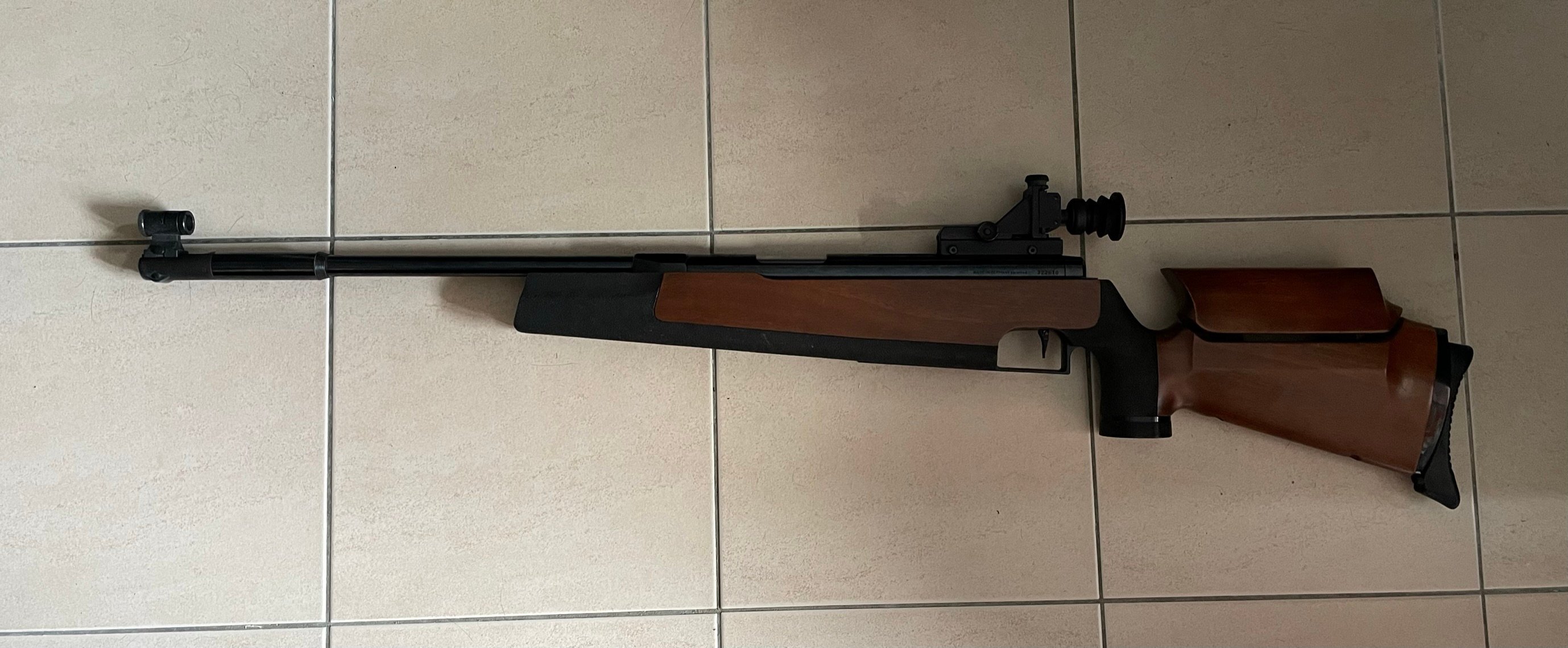

Puis remettre le guide au bout du canon et le dioptre et c’est fini !

Il se reste plus qu’à tester que la carabine fonctionne et vérifier sa précision en la mettant sur un chevalet au stand de tir.
J’ai testé qu’un un seul coup et elle était parfaite !

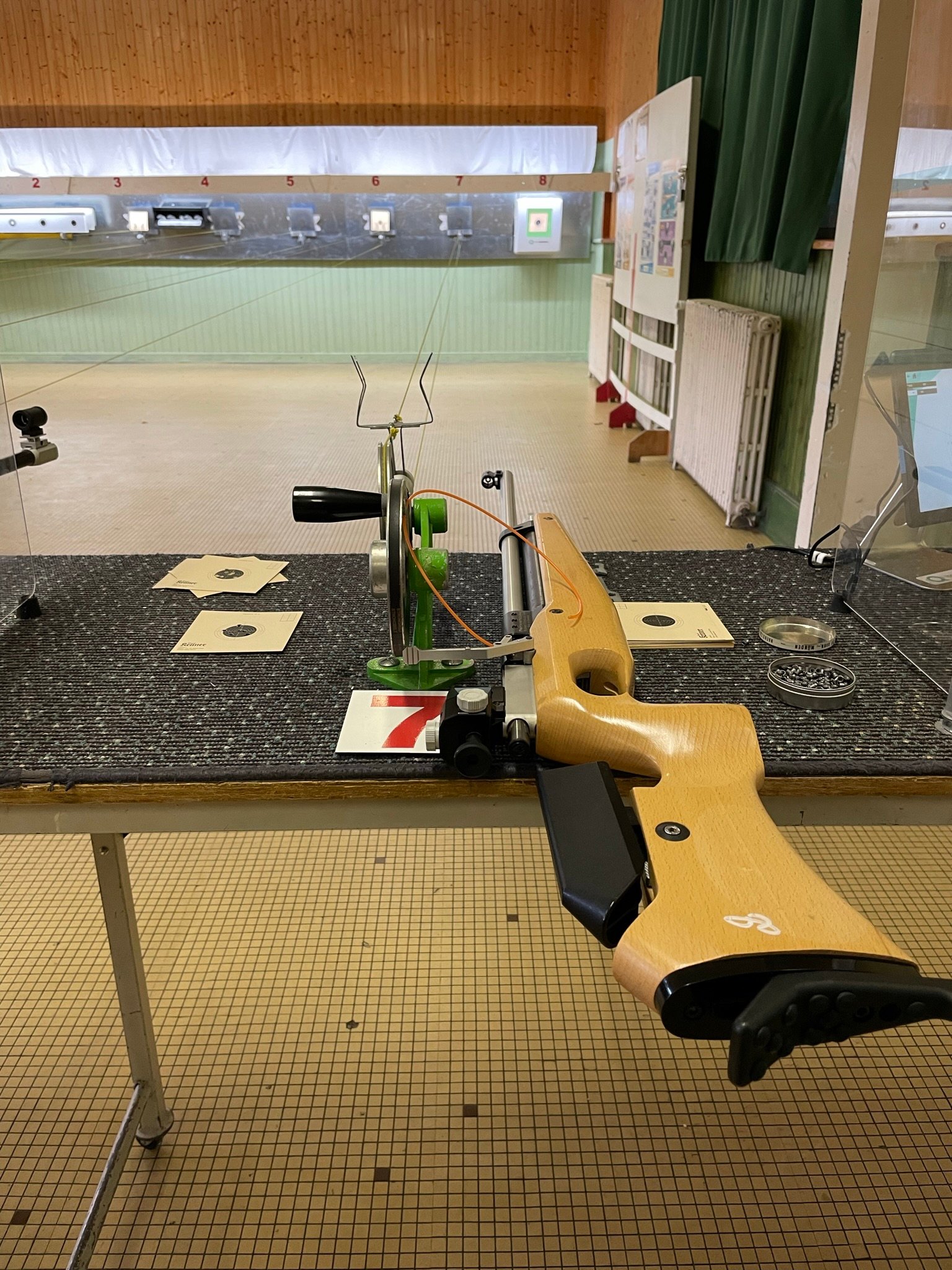

Et depuis c’est elle que j’utilise pour mes entraînements au tir sportif. :)IMG_9647.JPEG
